修东修西 篇一:海尔冰箱BCD-251WBCS面板显示故障简单修复

2021-03-05 11:48:05 3点赞 5收藏 4评论

创作立场声明:家用电器有时出现的故障很容易修复的,就看你有没有心思想要研究。这个问题我也拖了那么久,不过好在顺利解决。给出现类似故障的朋友一个借鉴。

0. 故障再现

2017年左右买的冰箱,当初还算是比较好的。三开门,风冷无霜,触控面板,打开冷藏室门,面板就会显示各个温区温度等参数。

近一年来出现一个问题,打开冷藏室门时,有时显示面板像冰箱刚通电一样,所有功能显示一个遍,有时又没事,反正不影响冰箱使用,也就没放在心上。

正常只显示某个温区温度正常只显示某个温区温度

上周突然又想到这个事,直接打了售后,

客服说要联系维修师傅看看,上门费40元。挂了电话几分钟后,维修师傅就联系我了,话说这效率真挺高的。把故障简单说了一下,我又强调一遍,确认什么问题再来吧,别40元出去了,还没解决问题,那就恶心了…加了微信后,给他发了几张图,不知道他解决不了还是比较麻烦懒得修,直接说不影响使用,先凑合用吧,等影响使用了再上门吧。也是,这么久都过来了,继续凑合用吧海尔冰箱BCD-251WBCS面板显示故障简单修复

1. 故障研究

今天开冰箱拿东西,面板又开始嘀嘀嘀的复位似的,心想研究研究,或许就搞定了。

一不做二不休,拿来螺丝刀开拆。面板线束通过上部转轴从冰箱主体引到冰箱门。

已经把线束端子断开了已经把线束端子断开了

知道了线束连接方式,猜测应该是接触不良,专门测试了下,冰箱门开到一定角度就会大概率“复位”,但里面是什么结构呢?旋转的结构,是不是像万用表旋钮那种触点和圆盘结构?

当我打开冰箱门顶部一个盖子后,里面就是面板显示部分,插座线束跟转轴的一样,那么基本可以确定就是一根线束直接引进去的。

海尔冰箱BCD-251WBCS面板显示故障简单修复

海尔冰箱BCD-251WBCS面板显示故障简单修复

这时候就要用万用表测试这5根线了,看看哪根线接触不好。万用表黑表笔换成鳄鱼夹,挨个夹住5根线的转轴端插头触点上,红表笔用尖针插进面板端插头对应的触点上,打开二极管通断档位,万用表会一直叫,这时缓慢打开冰箱门,断断续续的就是断线接触不良的。经测试,是绿色那根线有问题。

2. 解决方法

找到原因就简单多了。但是经过观察,还真不好修。需要把正面玻璃面板拆下来,弧面的那么大的玻璃面板,万一…

从显示板面板槽看进去,线束是用泡沫胶固定的,看来拽出来换线不大可能了。只有一个办法了,从外面走线…

找了根线,分别接在转轴端绿色线和面板端绿色线上。接好后插上插座测试,完美海尔冰箱BCD-251WBCS面板显示故障简单修复

海尔冰箱BCD-251WBCS面板显示故障简单修复

海尔冰箱BCD-251WBCS面板显示故障简单修复

海尔冰箱BCD-251WBCS面板显示故障简单修复

虽然这冰箱顶部,不容易看到,但这样也太随意了吧…

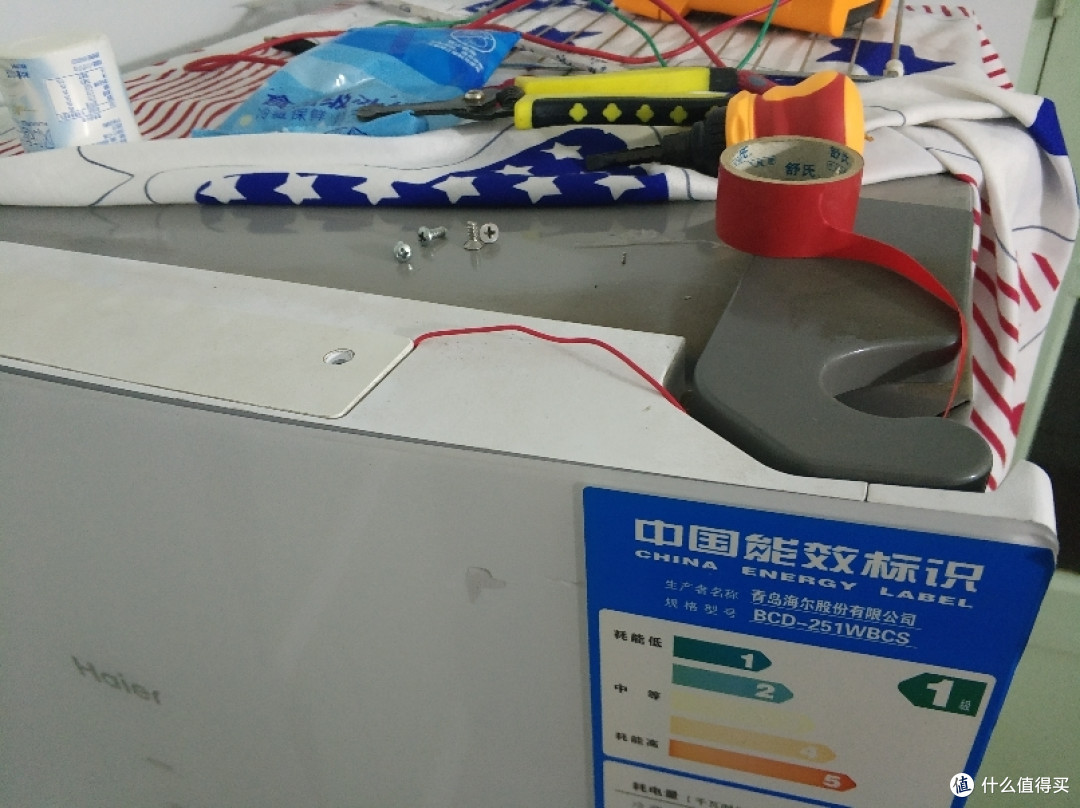

经过简单观察,我把面板上面的盖板切出一个口,使加的线正好引出来。然后用胶带固定一下。

海尔冰箱BCD-251WBCS面板显示故障简单修复

海尔冰箱BCD-251WBCS面板显示故障简单修复

海尔冰箱BCD-251WBCS面板显示故障简单修复

后加的线在转轴处稍留一些余量,以防开门时线被勒紧…

3. 总结

这个故障原因很简单,但从中也能看到,花里胡哨的功能必然带来一些弊端,线束在转轴处经常扭曲,如果线束原来就有缺陷,必然会出现一些问题。另一方面,为了美观,各个部件之间总要用胶粘起来,给后期的维护造成很大麻烦海尔冰箱BCD-251WBCS面板显示故障简单修复海尔冰箱BCD-251WBCS面板显示故障简单修复

拜拜…
