五星钻豹nx加装倒车和转向喇叭教程

nx这个车在买之前，了解过没有倒档，也做了点功课，现在的新车控制器一般都带倒挡，厂家恶心，不用那种带转接线有标识牌的控制器，让你有点问题只能去找厂家，也增加了自己动手的难度。车到手之后一直在研究，准备加一个转向喇叭和改装倒档，在网上找到了这个车的控制器脚位图，多方比对，和我车应该是吻合的。

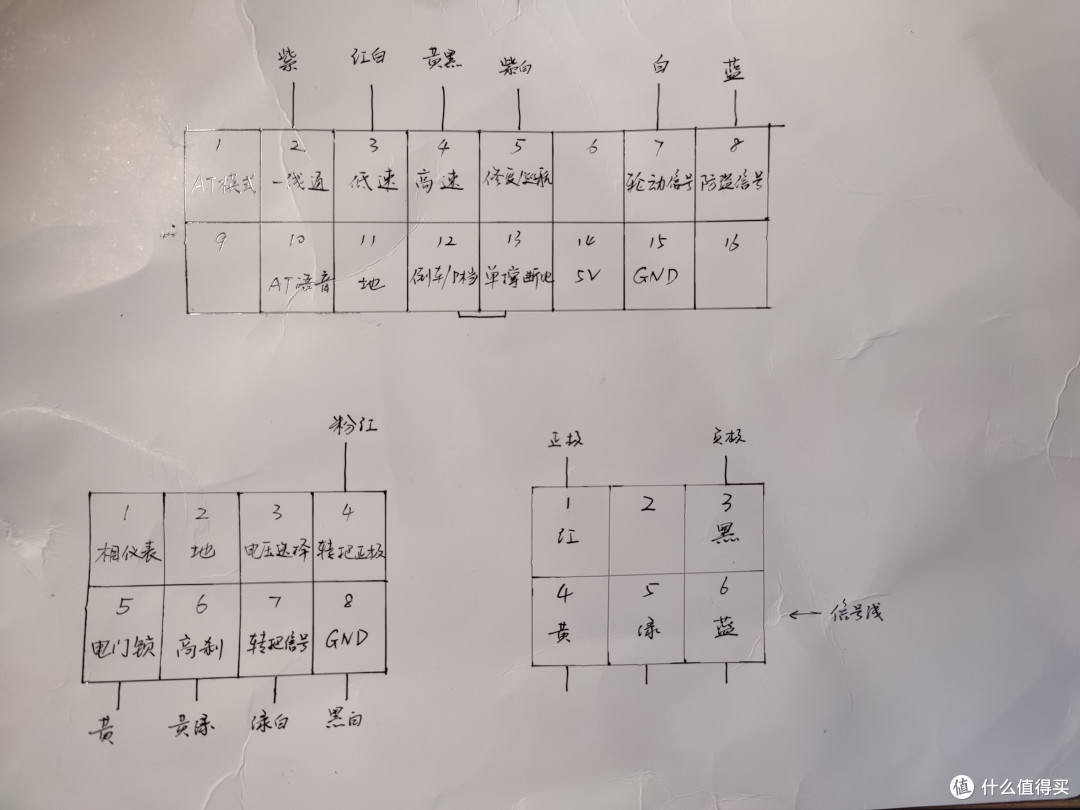

网上找的脚位图加本车接线

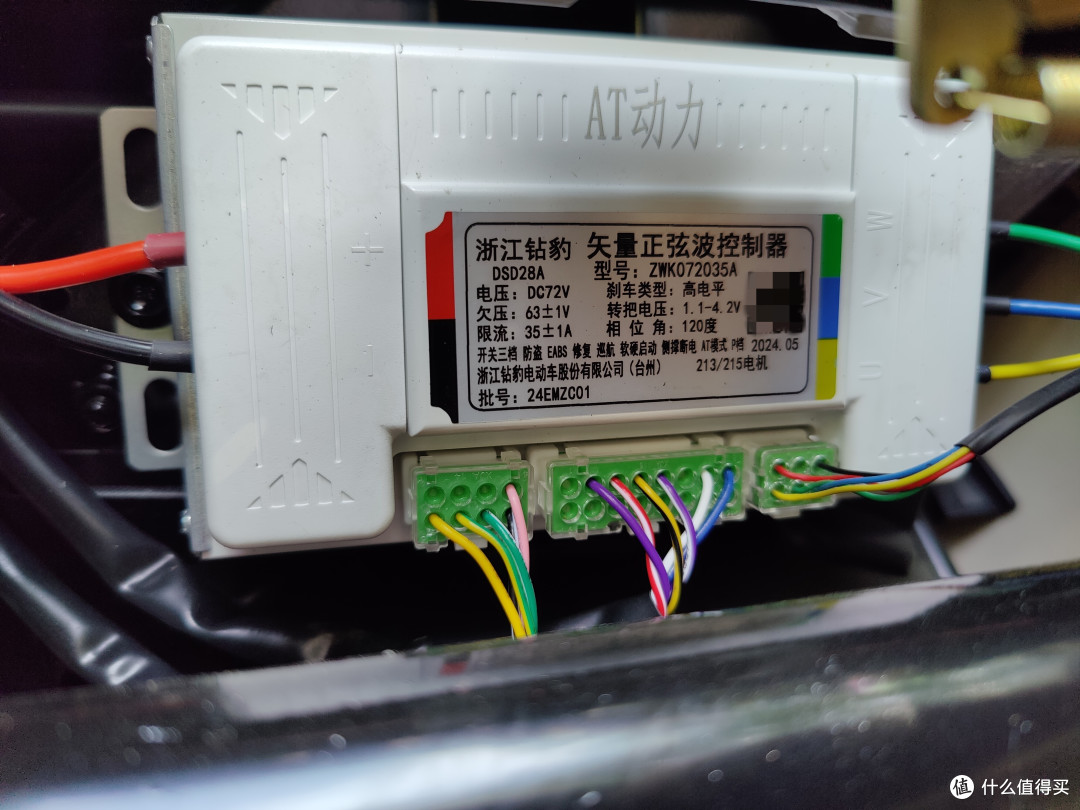

原车接线

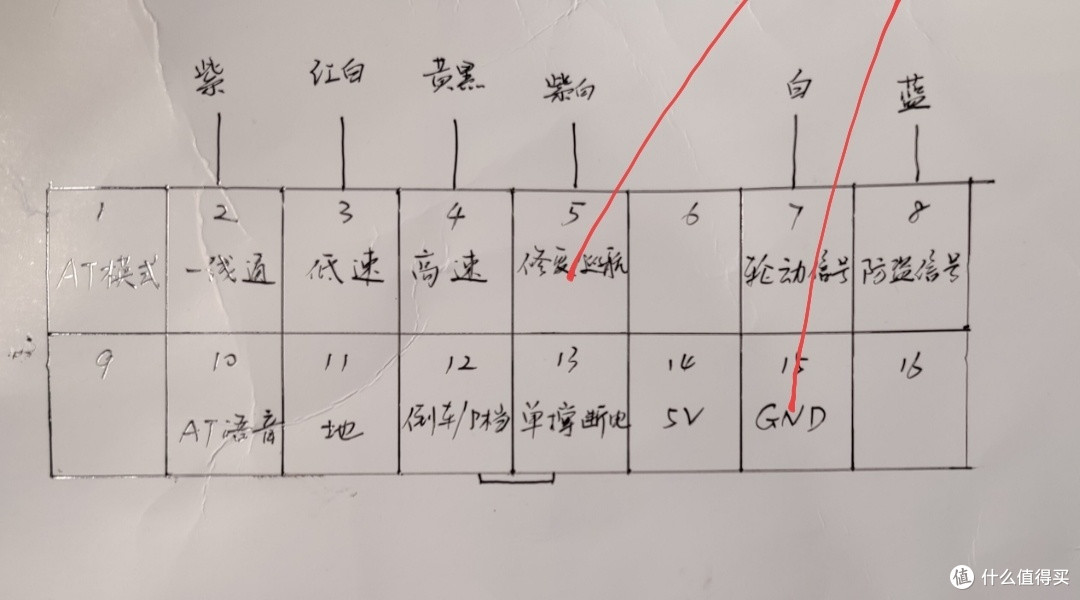

先说一下思路，倒档只需要从p档/倒档脚位引一路线到开关，再回到负极就可以了。如果在龙头处找到负极，飞一根线就可以。

倒车键最适合的位置就是现在的修复键，在右把手下方。根据不同的取舍了一下，大概有三种改造思路。

1.把巡航/修复键直接给P档倒车，放弃巡航/修复功能，这个改造最简单，只需要把控制器的蓝白线调到下面的p档/修复孔位就可以了，如果不需要加转向灯的话，打开座桶就可以操作，连前车壳子都不用拆。

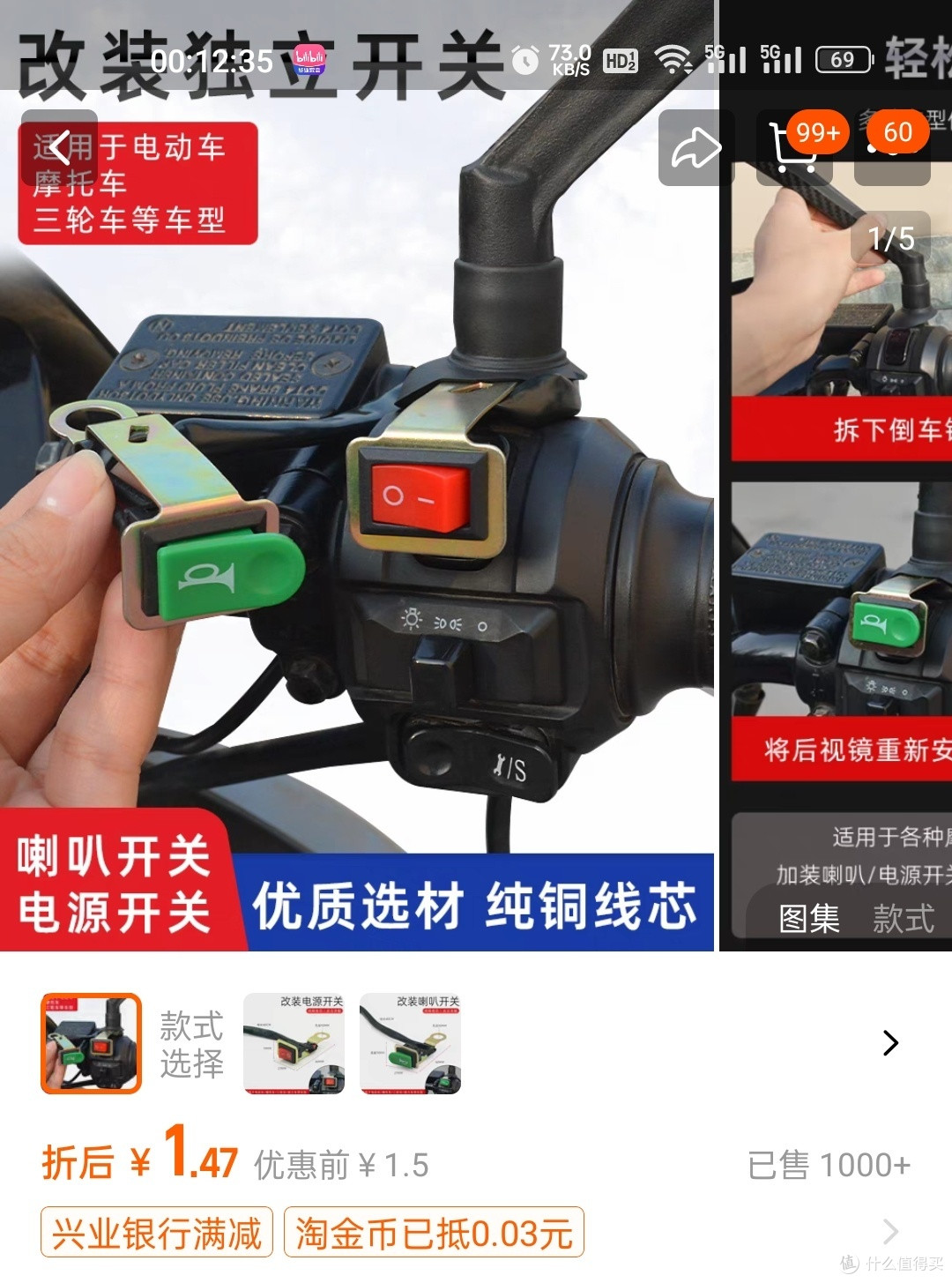

2.增加一路开关，固定在后视镜的孔座上，找过这几种开关造型，都不是很完美，造型上稍微有点突兀。

最理想的是这种，可惜不是自复位的。

三档开关

3.把现在的巡航/修复键给p档/倒车用，再飞一路开关给不常用的修复键用。

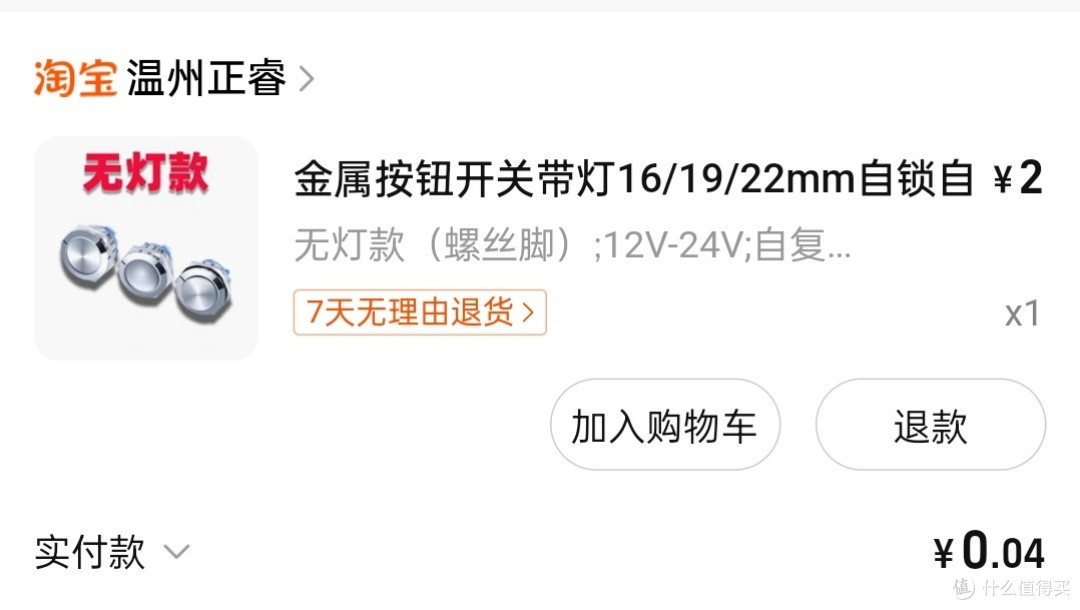

早就买好了开关

最近一直在下雨，工作也比较忙，一直没有实操，晚上有空的时候就查点资料，多天思考之后选择了方案3，我觉得修复键这个功能可能几年不用，但万一用一次，还是能避免推车尴尬的。巡航意义倒不大，这个车的巡航准确来说应该叫定快门巡航，我绝大多数路程都在主城区，人多车多，巡航使用需求几乎没有，而且这个车的拧快门力度比较小，长时间拧到底也不会多累，最终我选择把这个键移到把手左侧下面的储物格里。

改造开始

一、先验证把修复键直接换成倒车，把蓝白线的针头用网上的方法取出来，因为这种事也不常干，就没有买退针，测试了几个工具之后，发现订书钉最好用，两侧各插入两个，再前后松动一下就能退出来了，接好测试了一下，功能正常，短按一次是p档/解除p档，长按是倒车，识别成功后屏幕上会出现R，按键不要松同时拧电门就可以倒车了，第1步改造成功。

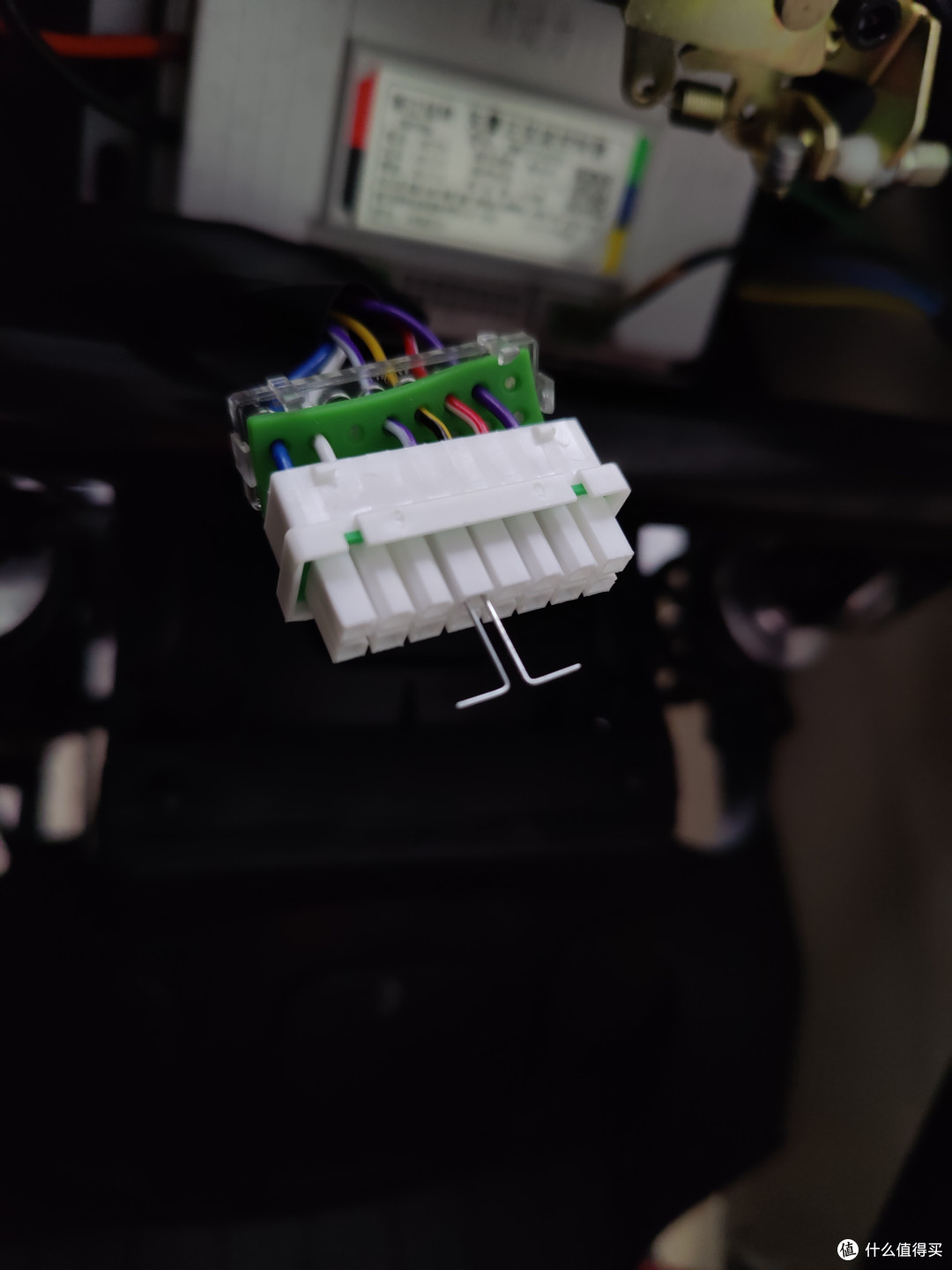

取出原来紫白色线针

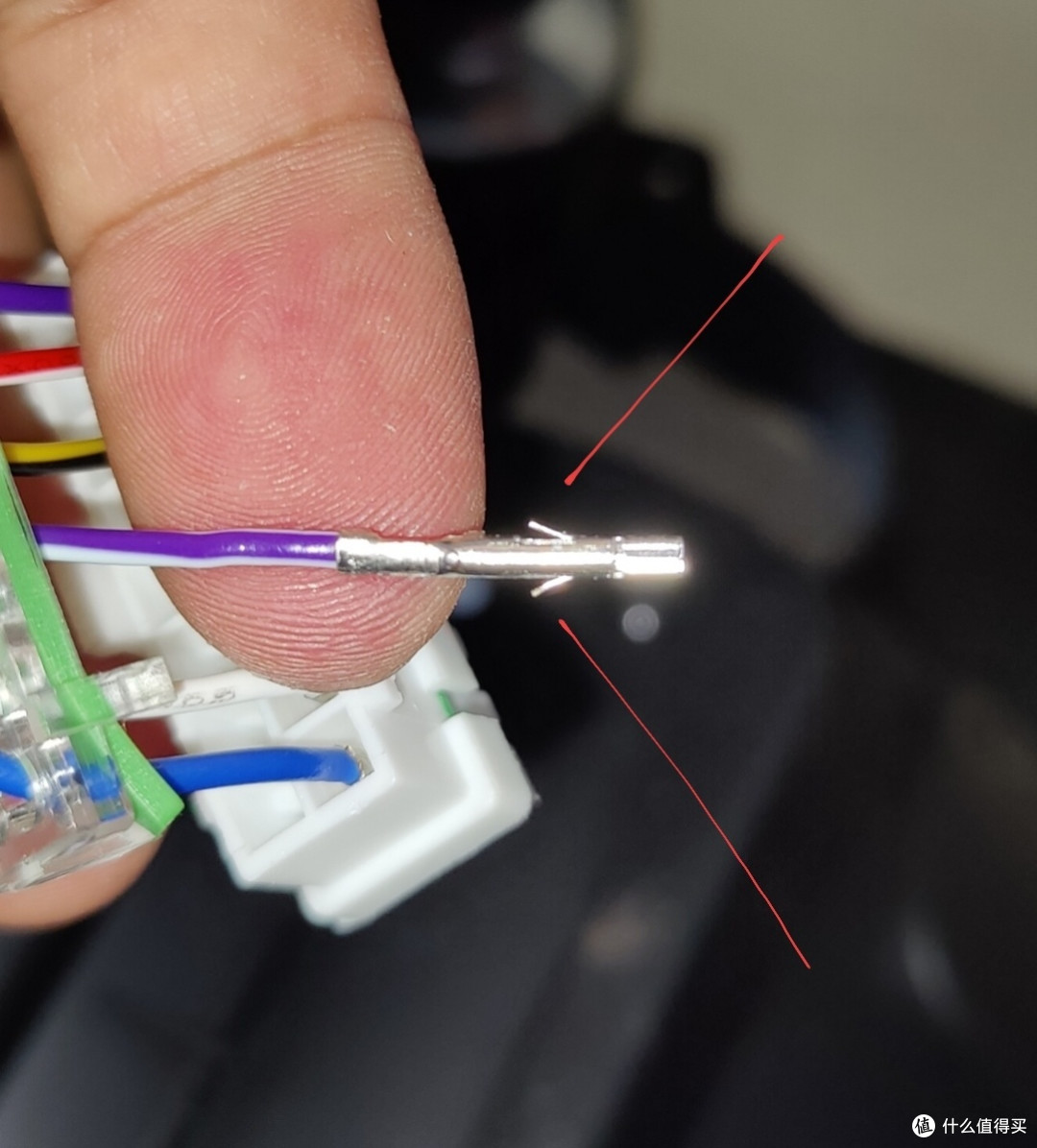

把两侧小翅膀挑开

把紫白接入12号孔

二、全场改造最大的难点是拆前壳子😂😂😂。先拆掉内侧的6颗螺丝，然后就是人站在前方，使劲拍两侧的黑色挡板，让他俩分离。注意用手掌最厚的地方，好发力，分离的突破点在中间位置，分离开一处之后，用一个手摁住前壳往外拉，再使劲拍黑色部分，直到侧面完全分离，再掰上方，下方狭长的地方需要拿扁螺丝刀拿布包着撬，这样不容易撬出痕迹，全部撬开拔掉灯线，前壳子就能拿下来了。

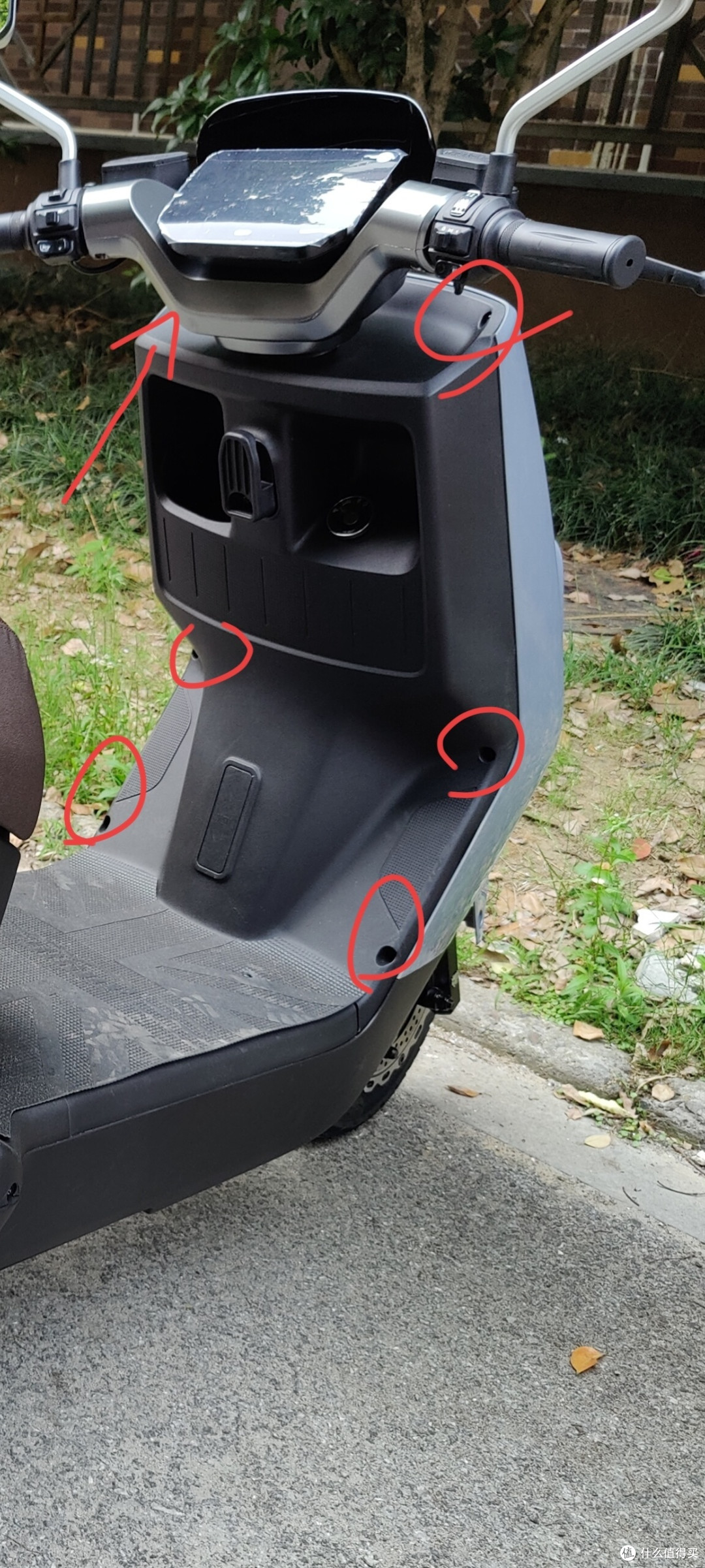

拆掉六颗螺丝

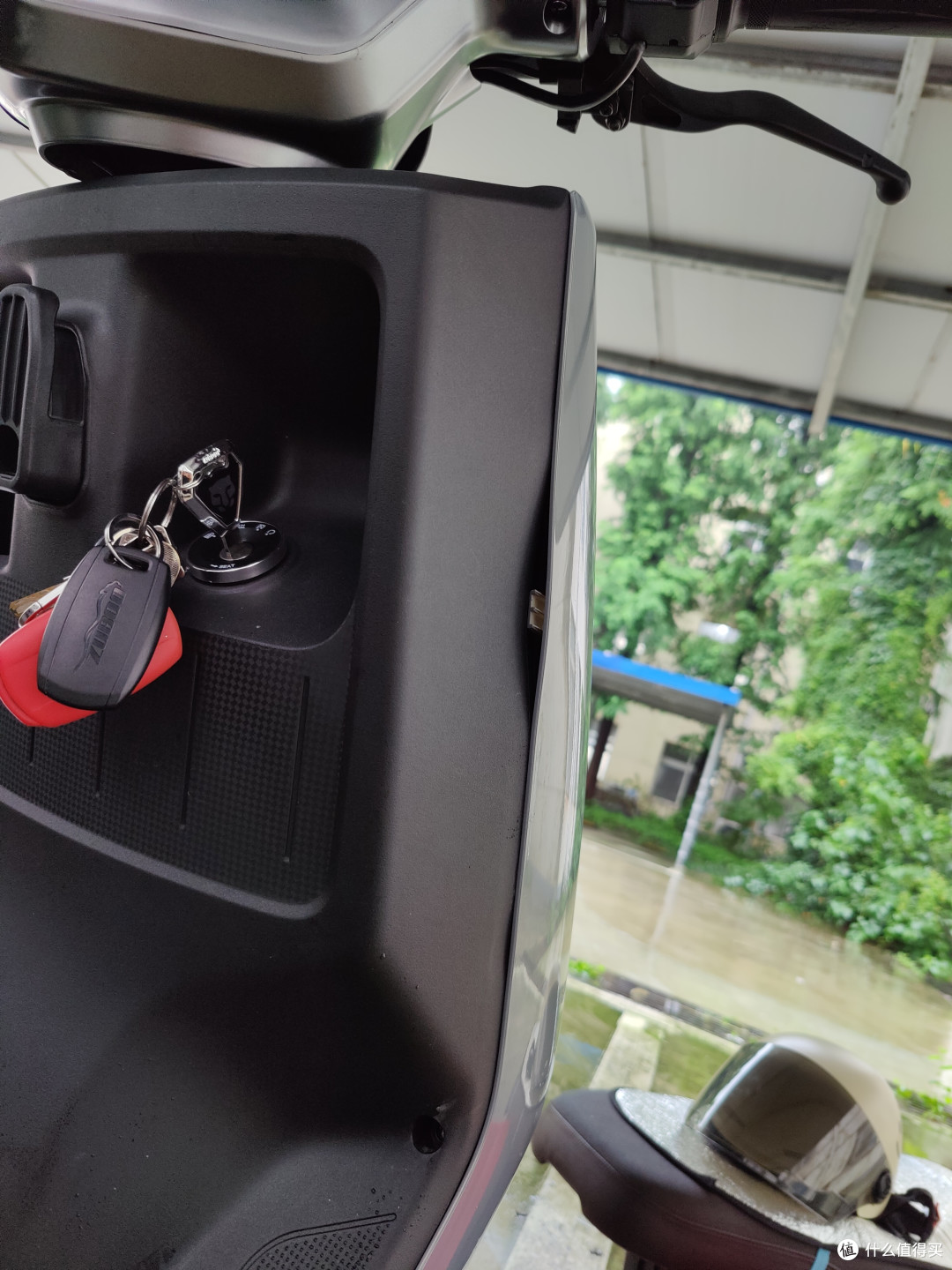

中间这个位置是突破口

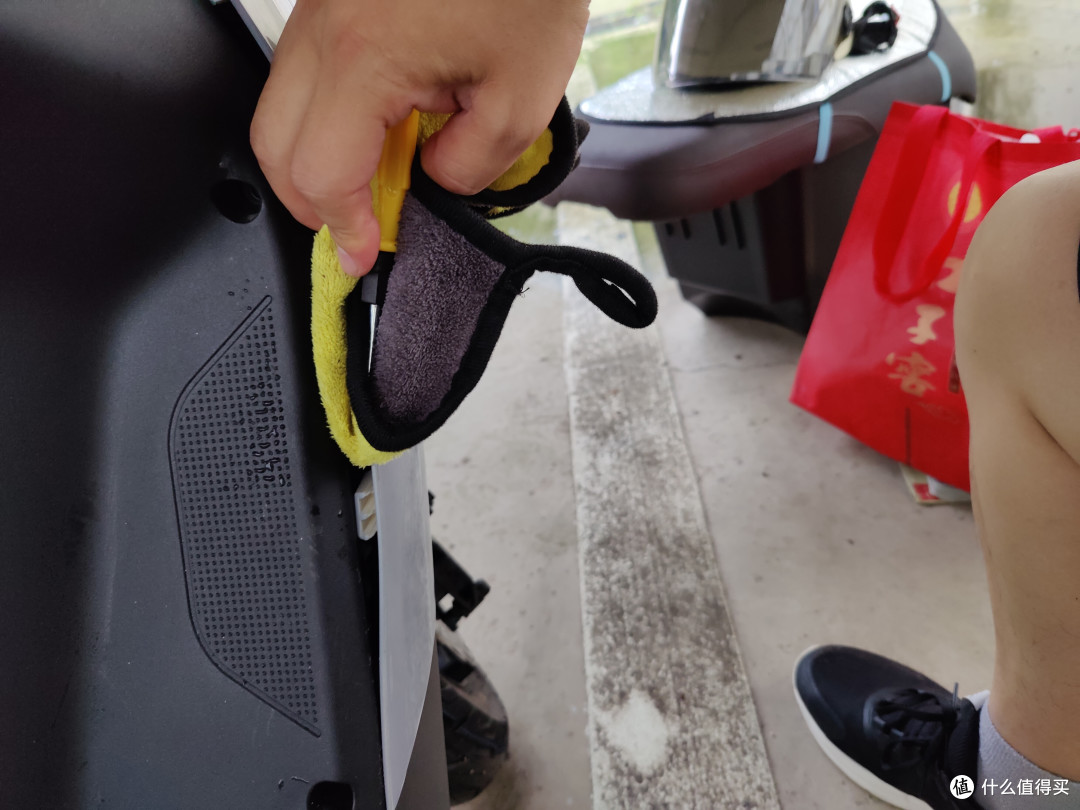

用抹布包住螺丝刀撬缝

缝隙全部撬开

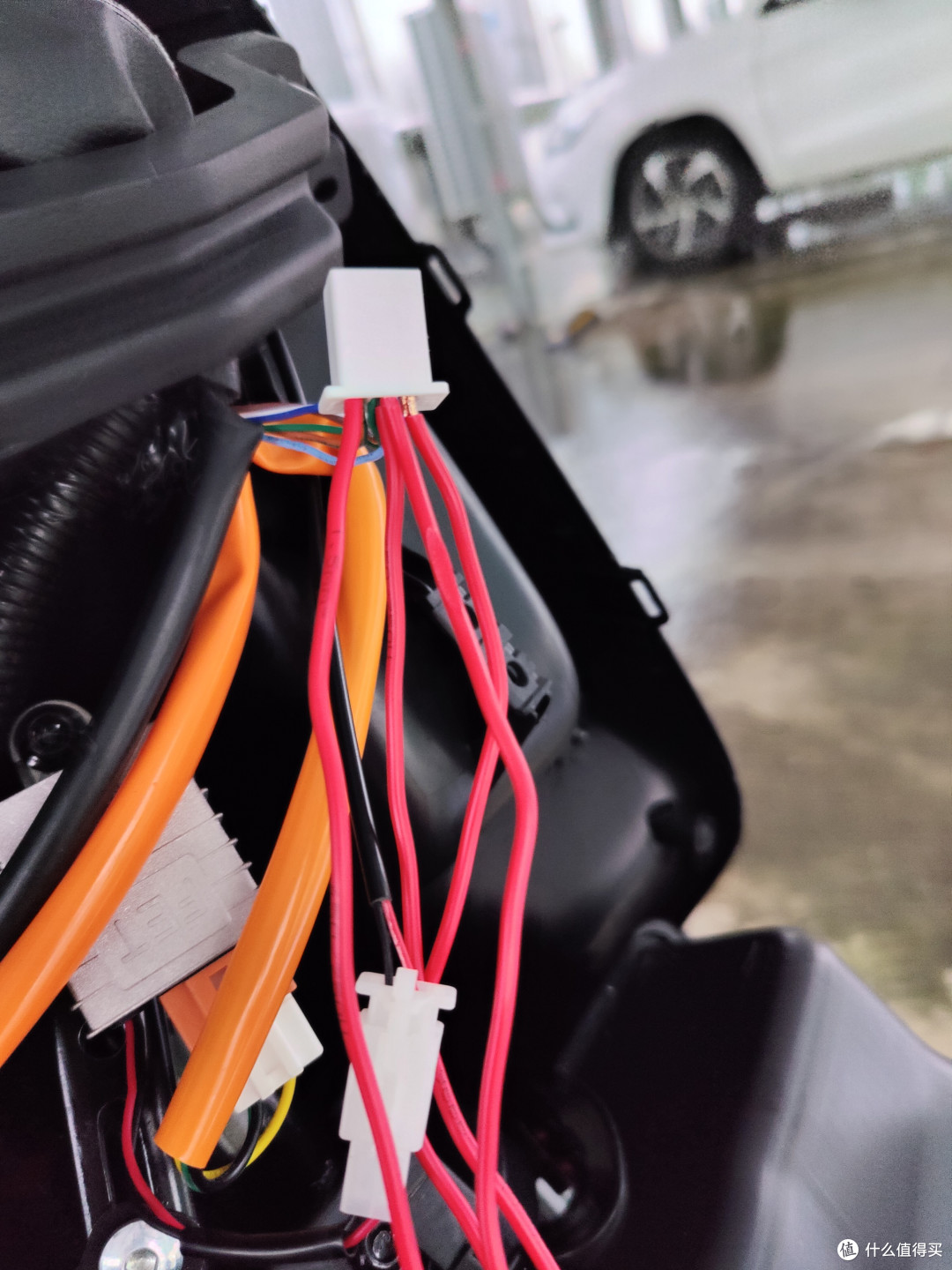

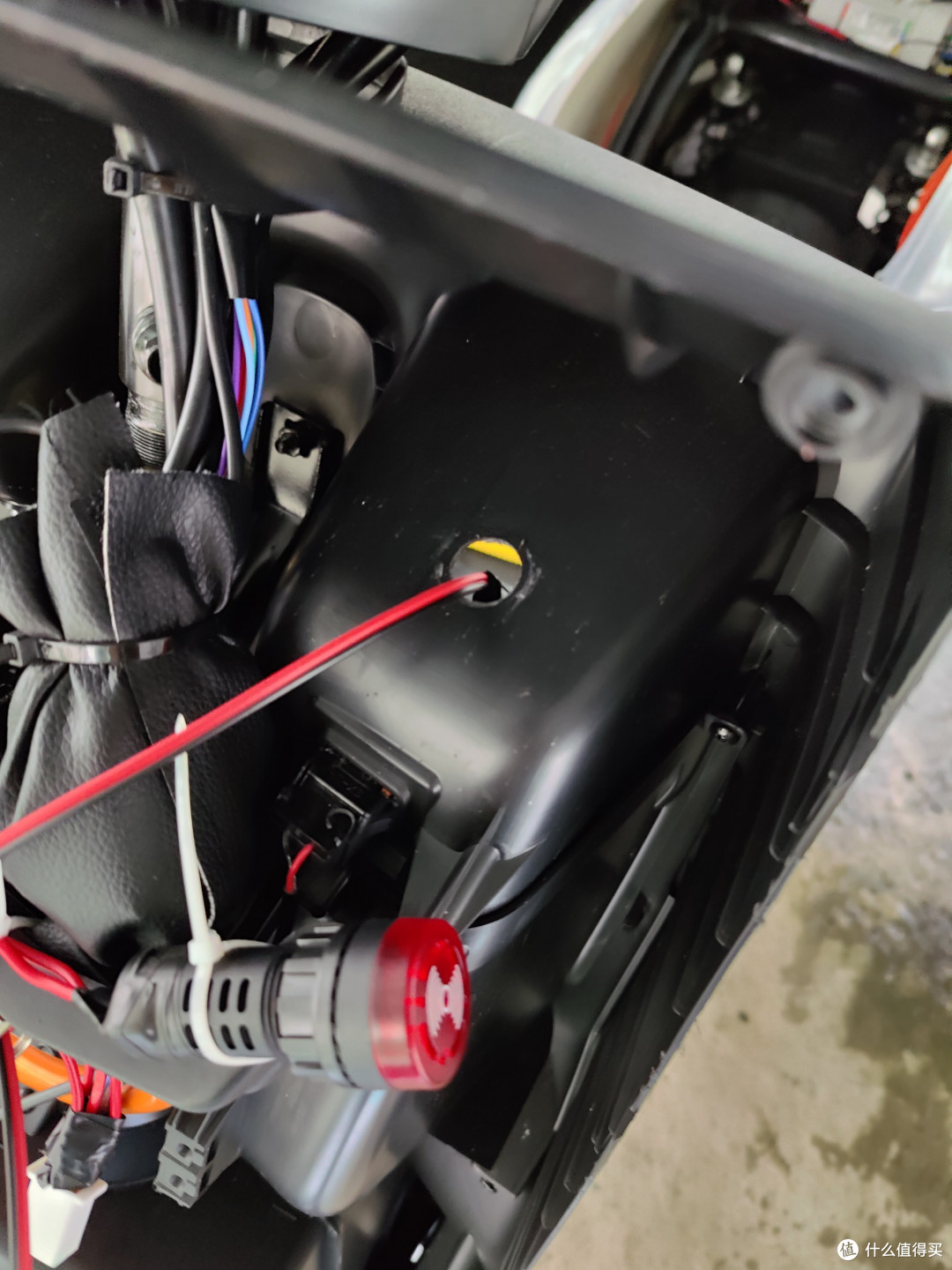

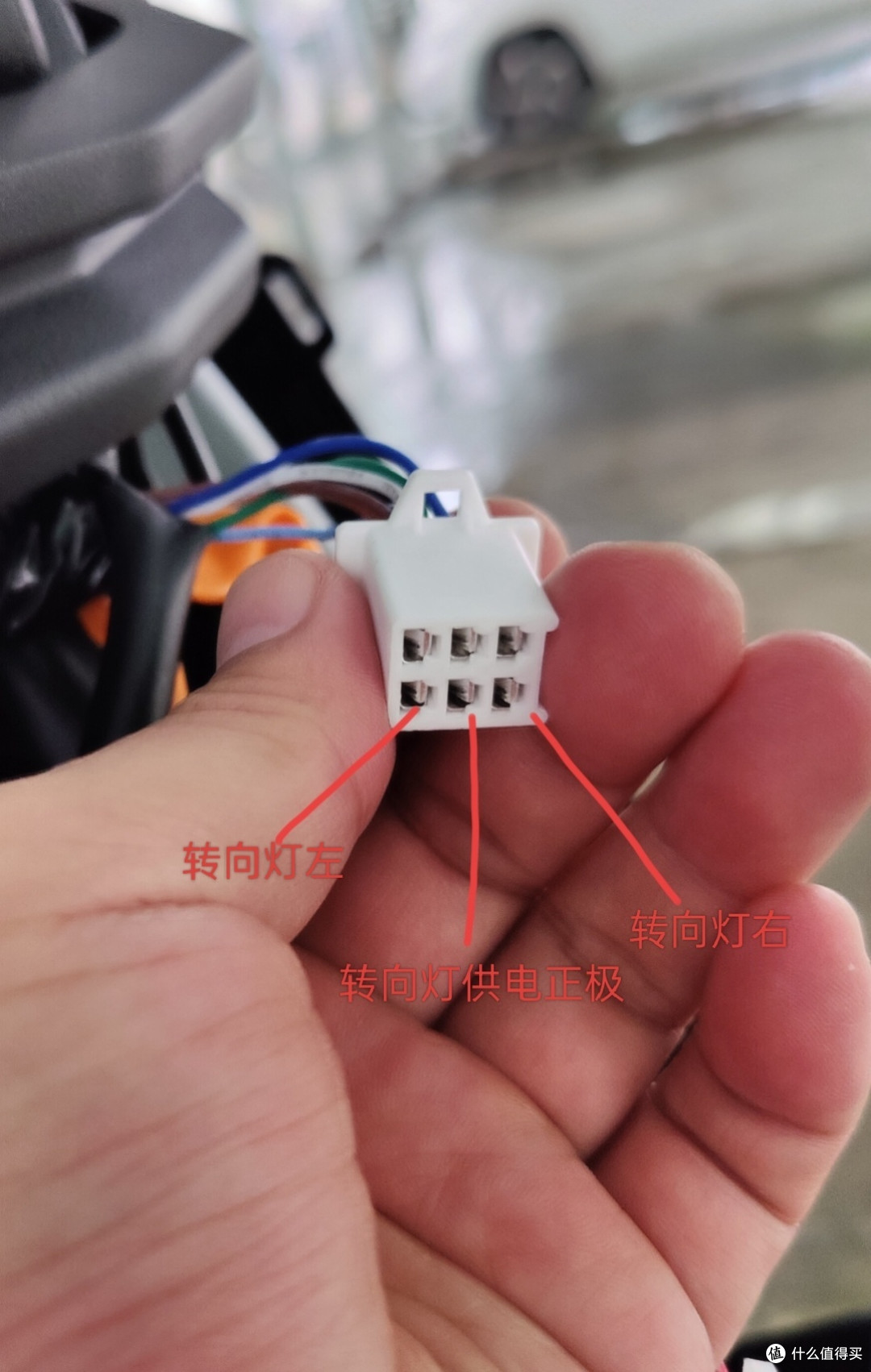

三、第3步，安装转向灯蜂鸣器，因为这个车的前灯是集成的，用了一个6p的线束端口，没标识，想了一下，大概知道了他们的功能，用万用表打一下，确定了孔位。下方中间是转向灯供电正极，左右分别是开关给到左右转向灯，分别并联就行了，装好之后再固定一下。

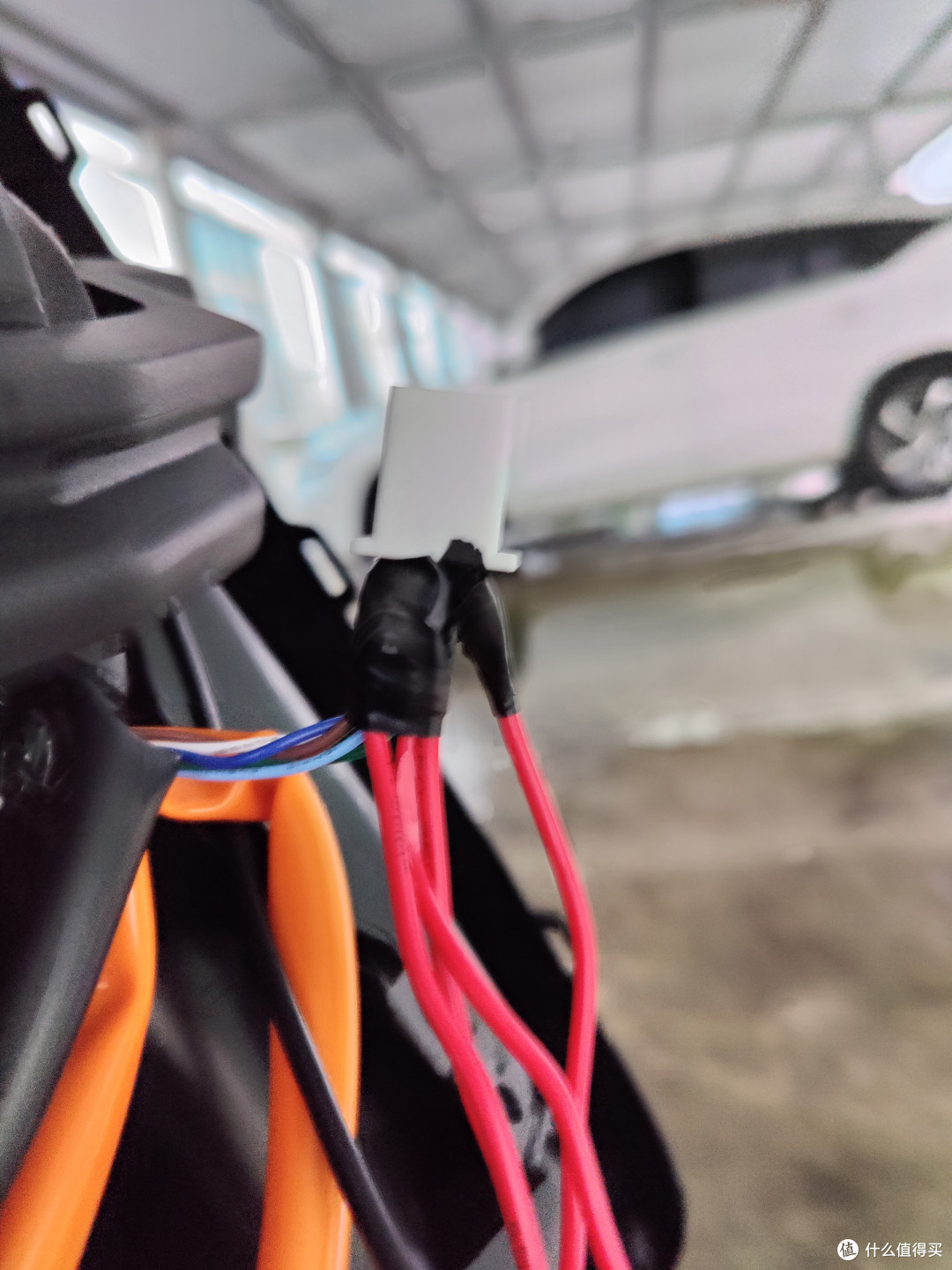

分开包扎一下防止碰线

四、飞一个开关给修复键，前面已经想好了，单飞一个修复键正极过去，在龙头找一个负极加个开关，打开之后发现龙头里线束包的挺严的，算了，我正好买的也是双排线，就把修复键和负极一起飞过去，接线之前先接端子，此处需要先备好两个5557端子母端，没买压线钳了，拿尖嘴钳手工捏的，试了一下也挺牢固，用手把端子塞进插接件之后，最后一段需要拿尖嘴钳夹住往里面送，卡住即可。插上通电试了一下，功能和预期一样。

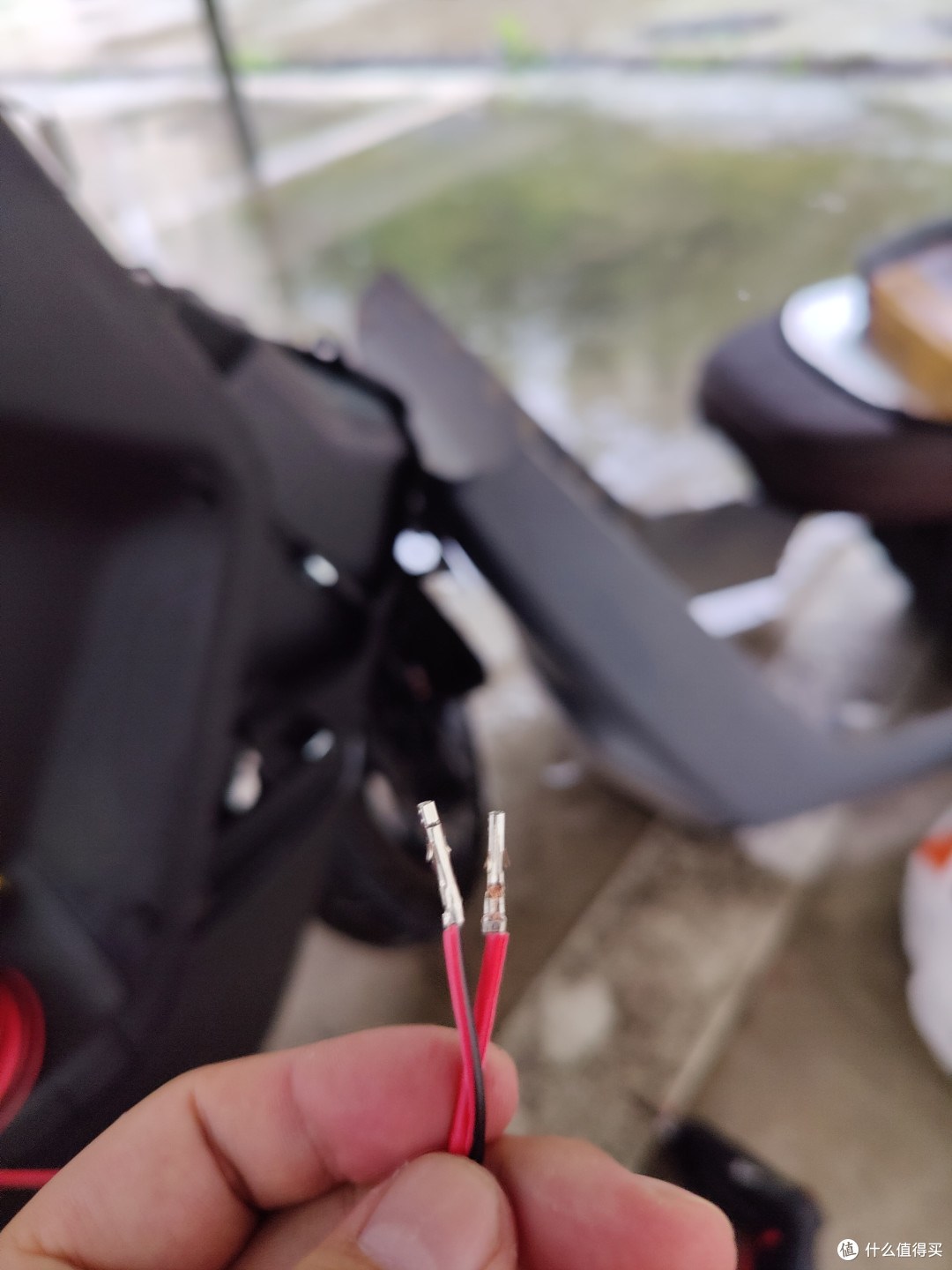

用尖嘴钳夹出来的

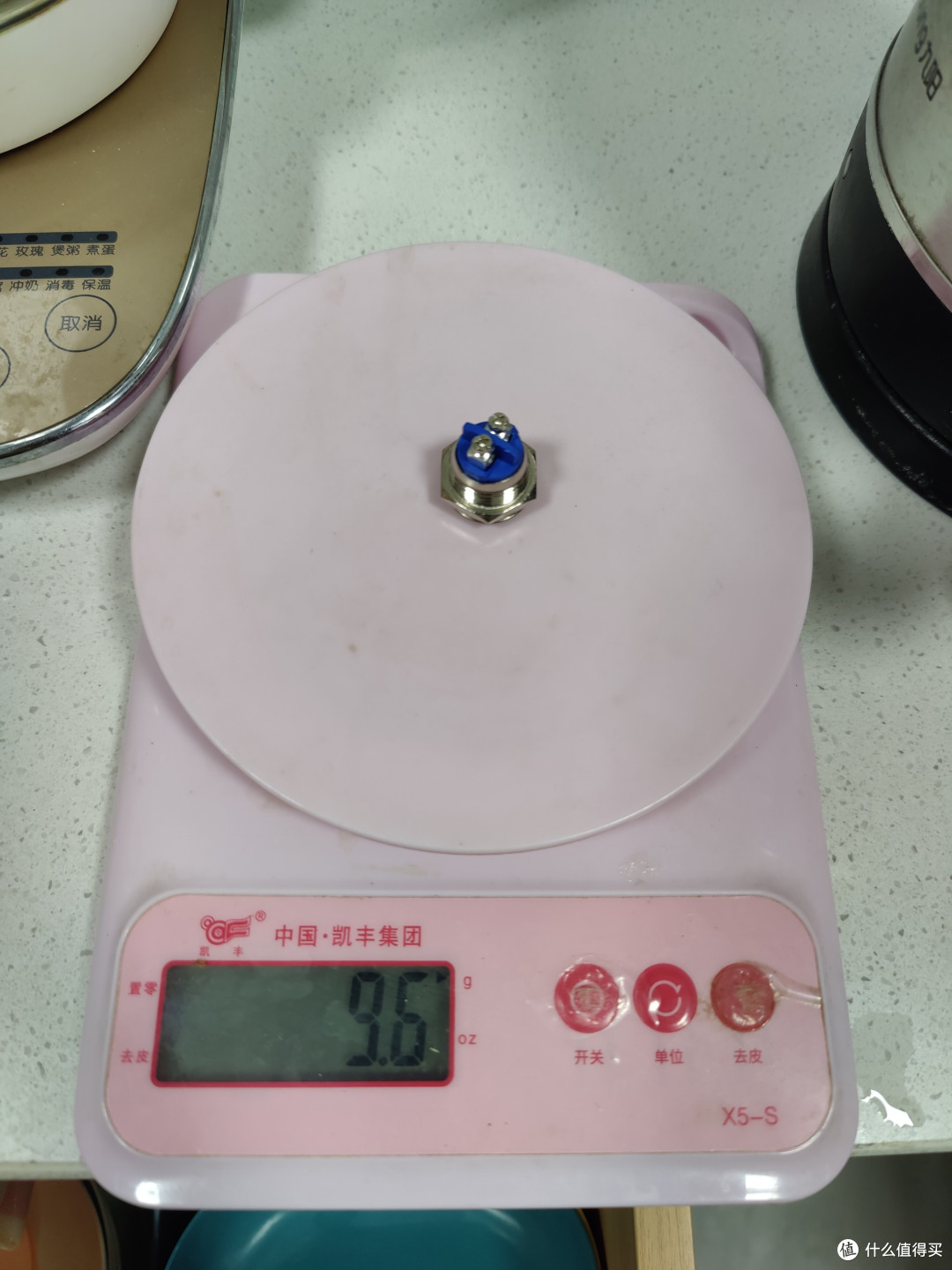

开关用的是这个金属的，质感不错，开孔孔距16mm，本来准备装在钥匙电门孔上方位置，到安装的时候，雨越下越大，忽然又想把它放在座桶里面，思索一会，最终决定放在充电口上方，万一有时候用巡航键时候，左手下来还可以操作一下。说干就干，用宝塔钻头钻了一个16毫米的孔，用美工刀修了下，再拿锉刀锉下边缘，安装之后的效果还是挺不错的。

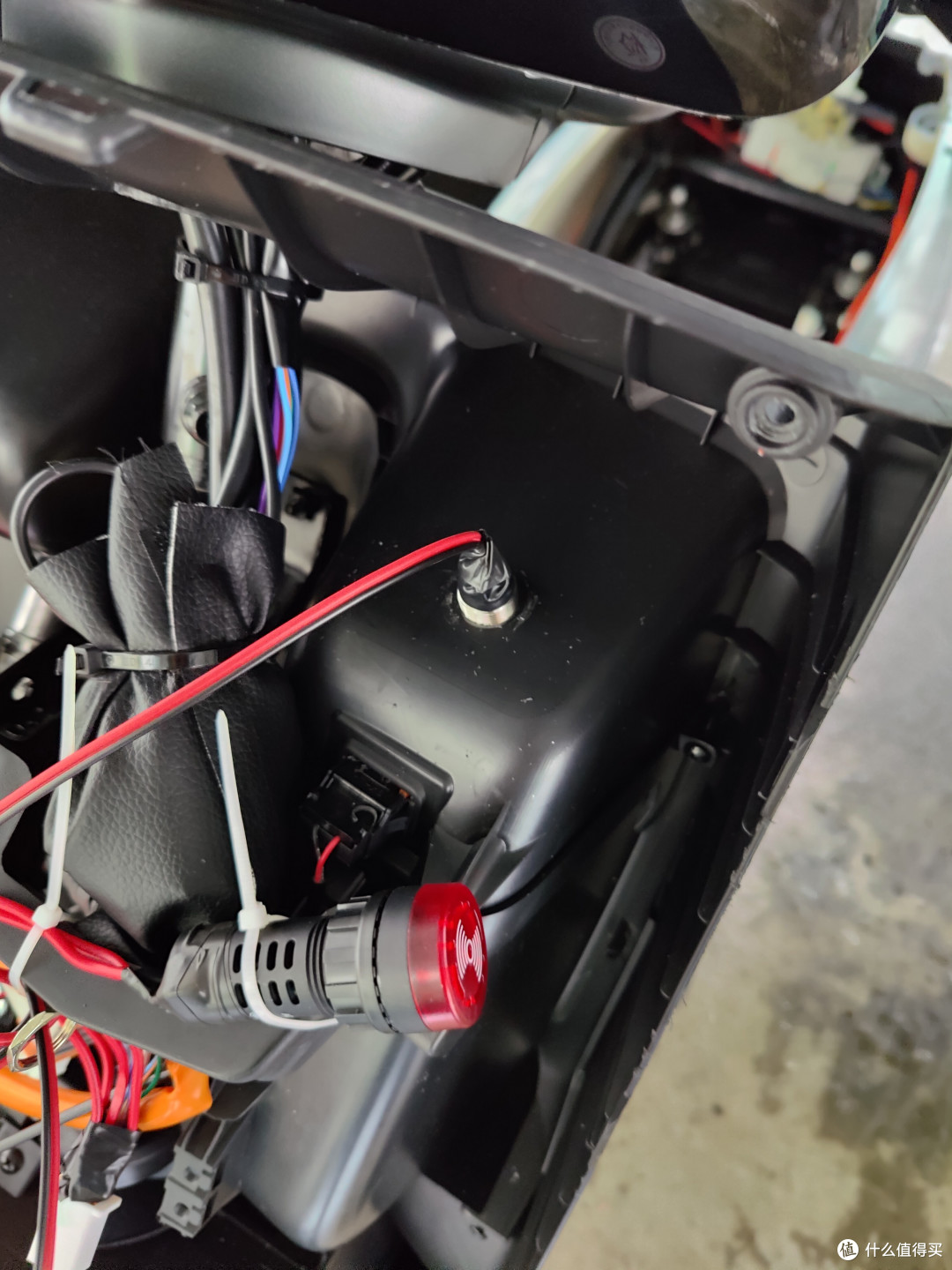

本来这块准备用热缩管的，下大雨旁边插座也有点溅水，算了，安全第一，电胶布缠缠吧

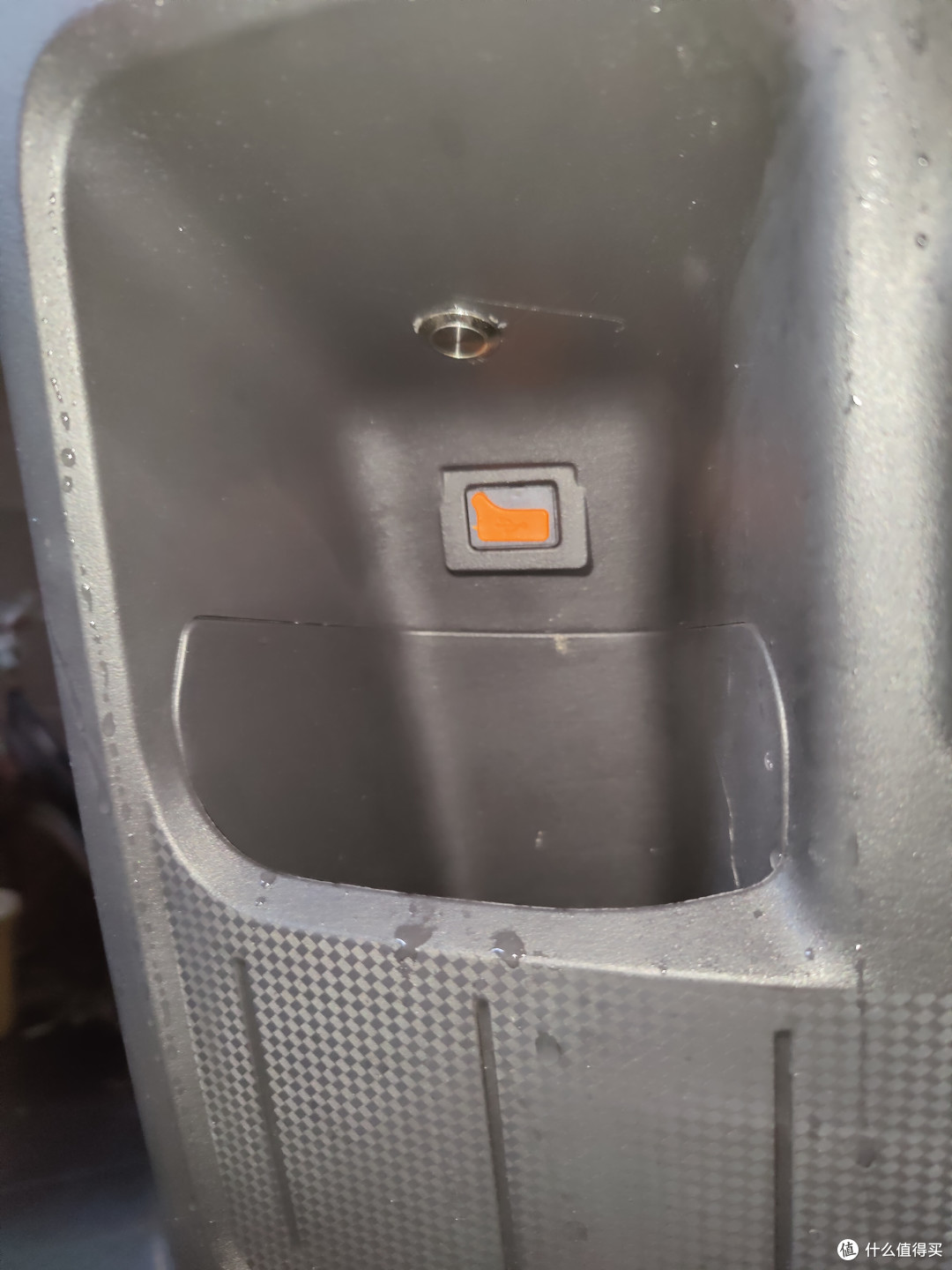

成品效果

线路安装完成之后，把所有拆开的部分再装回去就可以了，整个过程还是比较顺畅的，只是一上午都在大雨和暴雨之间切换，到最后我地上的东西都快没得放了，全湿。最后干的地方就车子旁边一小块了，从上午10点干到下午1点多，还好效果是让人满意的，完全达到了预期，之前在家找资料推理的思路也都是对的。很开心。。回家吃饭的时候，我老婆说我怎么这么大雨非要搞，这种快乐他们不懂啊……

雨太大

最后给几点提醒

第一、工具要备全，不要拆到中间再回家找工具，我前一天晚上列了个单子，还是漏了扎带，回家又拿了一趟。

用到下列东西：棘轮套筒扳手10mm的、万能表、开关、5557端子母、电线、宝塔钻头、螺丝刀、尖嘴钳、剥线钳、美工刀、锉刀棒子、超细螺丝刀、电胶布、订书钉（退针器）、抹布。

第二、拆前壳是难点，做好大力金刚掌的准备😂😂😂

第三、蜂鸣器要买常响的，不要买断续的，这个车转向灯的供电，从控制器出来就是断续供电，我买的是断续的，就变成两短一长了。

写在最后：除了豹子nx，这一款控制器小牛台铃有些车也在用，可以照搬，改造的思路，对其他电动车也是一样的，希望对大家有所帮助👌👌
