五星钻豹nx这个车买了一年多了,经常周末带着老婆孩子一道去周边。前段时间我老婆跟我说路长点颠的难受,听她这么一说,原来是后面没脚踏,一直是悬空着,我本来以为他是他在后脚踏上,原来后脚他是我儿子在踏着,我老婆脚一直是悬空的,这不行啊,咱得解决。
然后就想到了以下几种思路

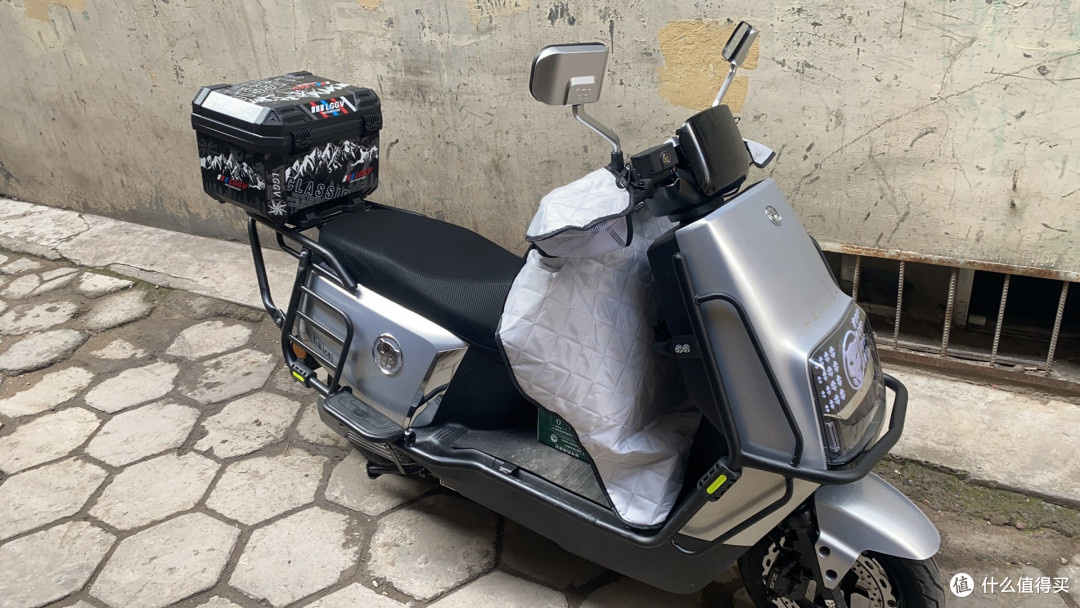

第一,装一套防护杠,但这个车原厂没有防护杠,网上只有卖的跟天空一个模具的也是私人自己手做的,质量一般价格还不便宜,要250,后面默认是带尾箱的,还要花个50装尾箱,总成本要300块。而且这个尾箱评价不太好用料一般焊接也一般,有些人脚踏踩着踩着就断了,后来找人焊上的。而且nx这个车本身已经偏宽偏长,加上护杠和尾箱之后就更笨重了,有些小位置都不好塞。我的本质目标就是要一个脚踏,这个方案淘汰。

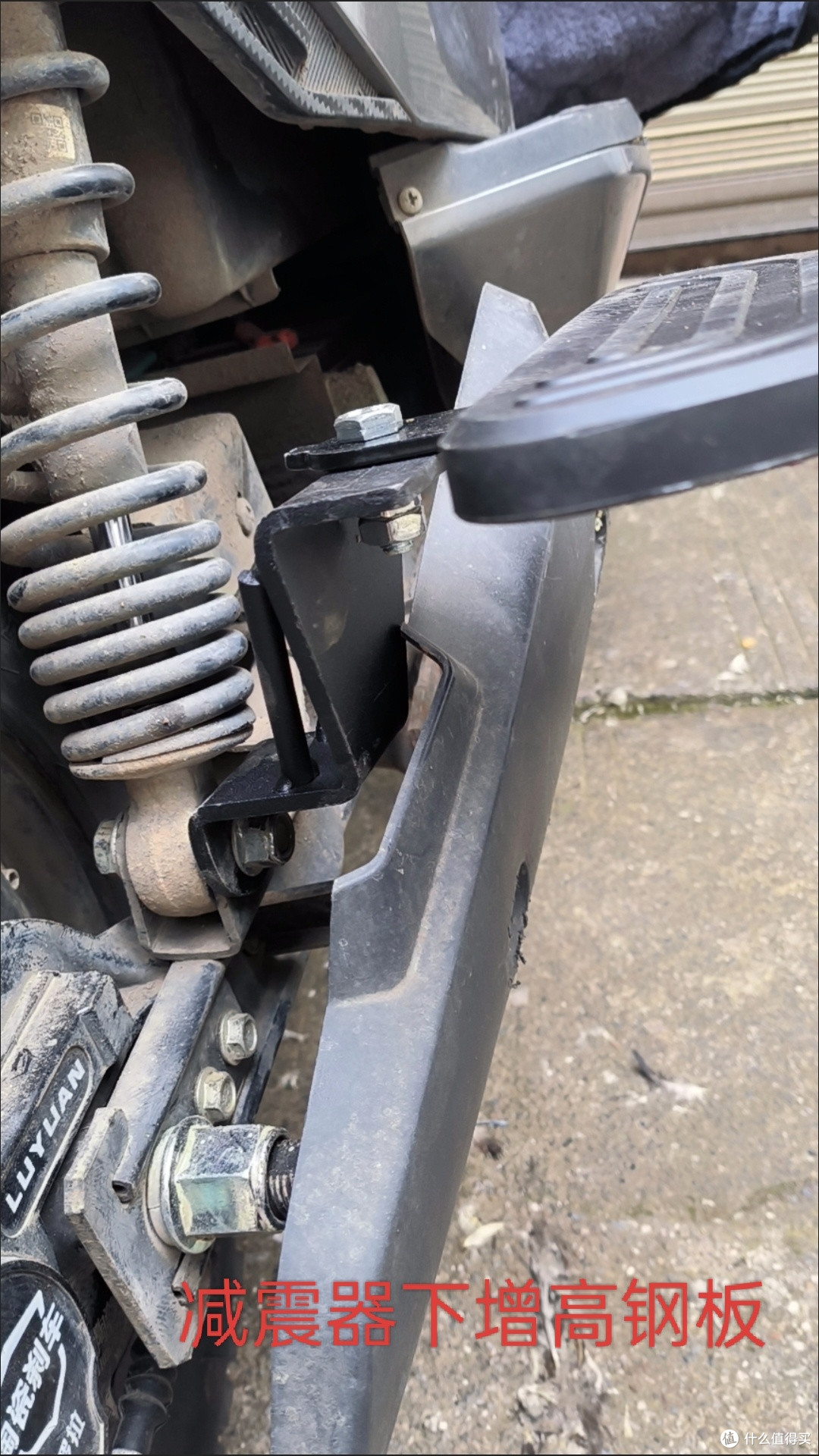

第二,在淘宝上翻商品发现的,这种是安装在避震的螺丝孔位上,有几种不同的造型使用不同的后盖板,但是我感觉这个悬挑的太远了,同时受力点就在这个孔位上,万一把这个孔拉变形了就尴尬了,而且还不好修。

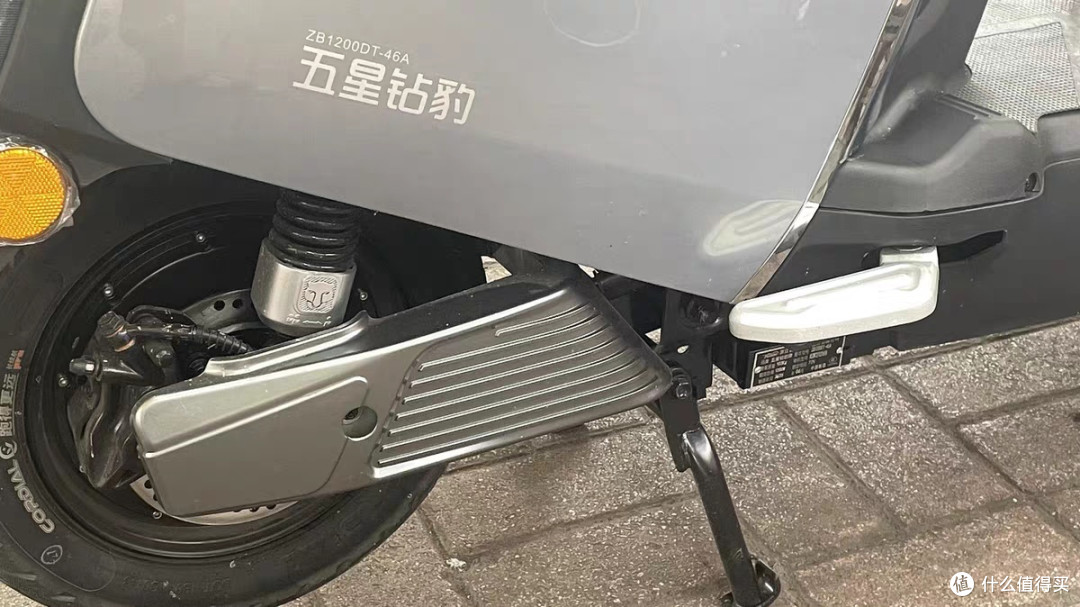

第三,在网上找的nx图片,他在前面装了一个折叠脚踏,然后寻着评价问车主,他说是在实体店找人焊接了一个固定点,然后安装的折叠脚踏,算了,要拆很多,还要找人焊接,对于坐三个人的情况,这个脚踏也不太好用。

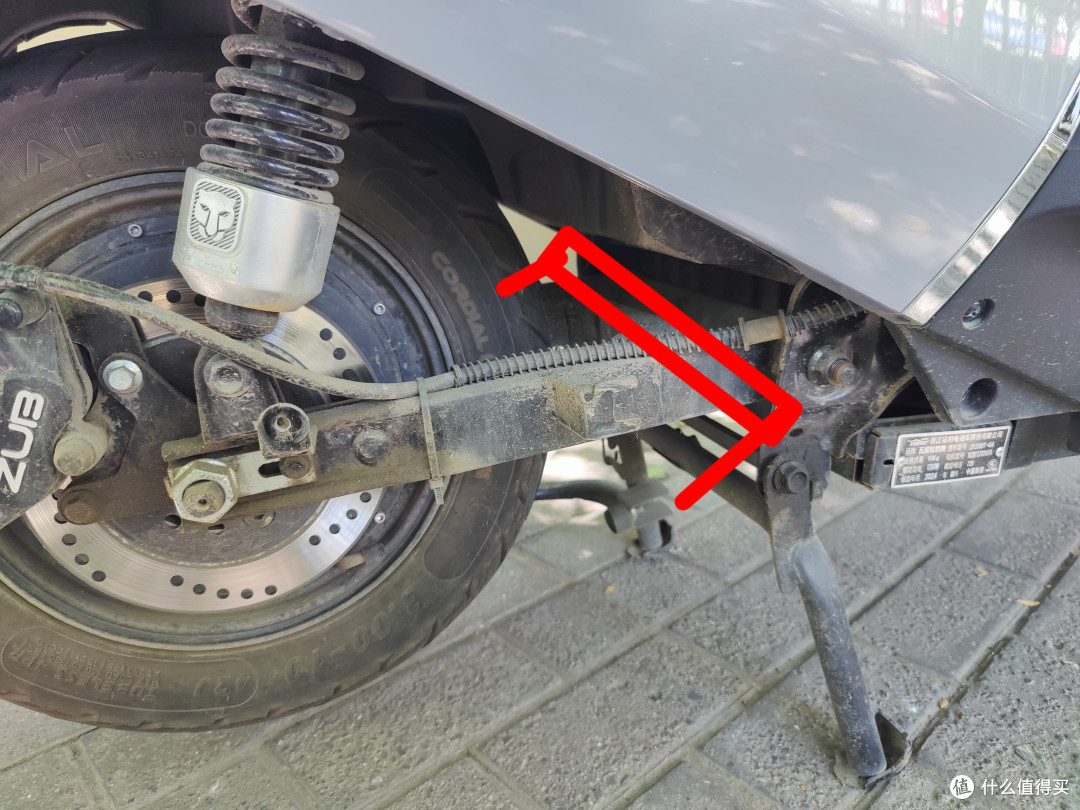

第四,在平叉根部附近找一个大螺栓,安装一个延长装置,或者在平叉根部水平杠上安装一个贯穿式长轴,这个稳定性应该没问题,就是安装不太容易,在前面这个位置伸出太多,很容易磕到脚。

以上这几种方案都不算很好,一时间我有点困惑,但是想着肯定会有方法,实在不行就按第4种,但是得找到一个合适的矩形截面的方管,然后才能想着怎么装上去。

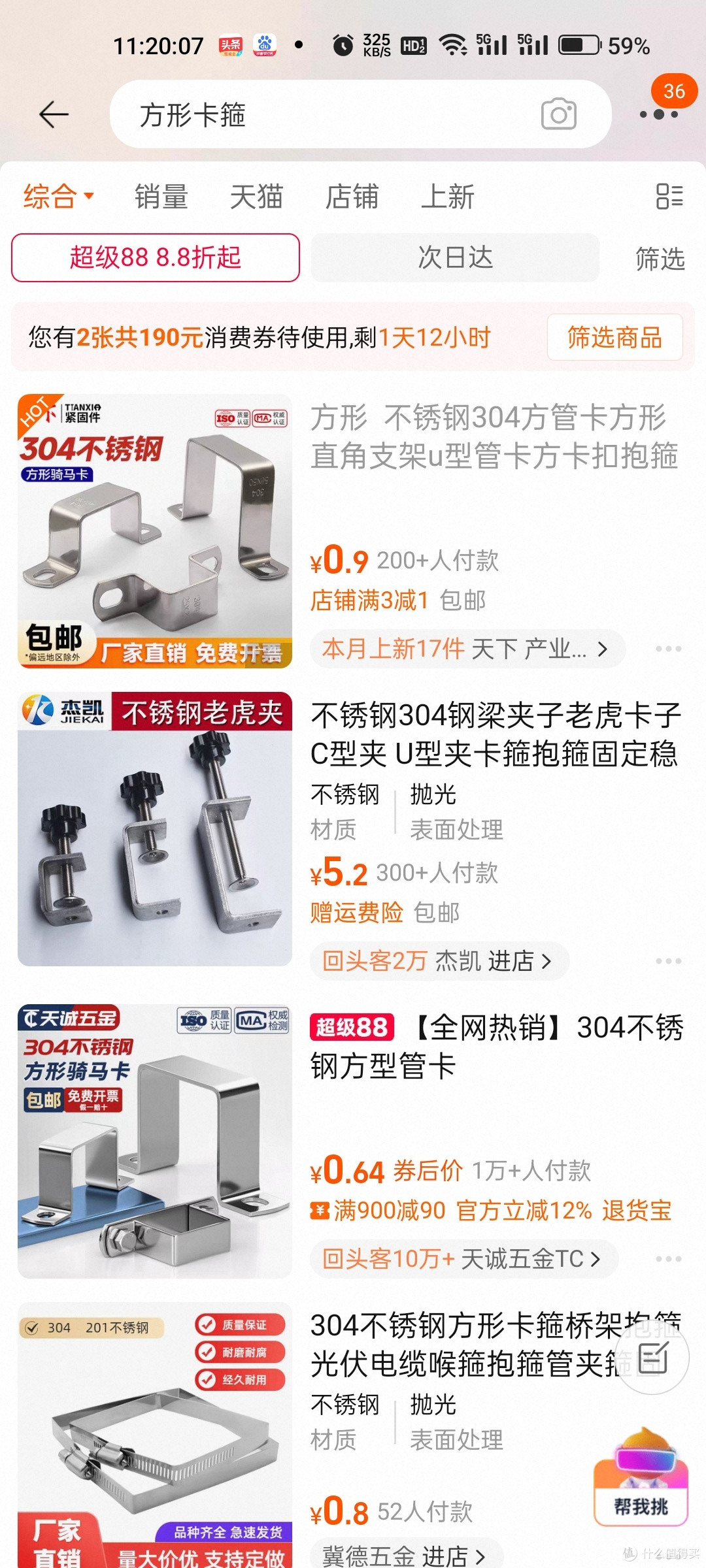

某一天逛淘宝的时候,忽然看到了一个方形抱箍

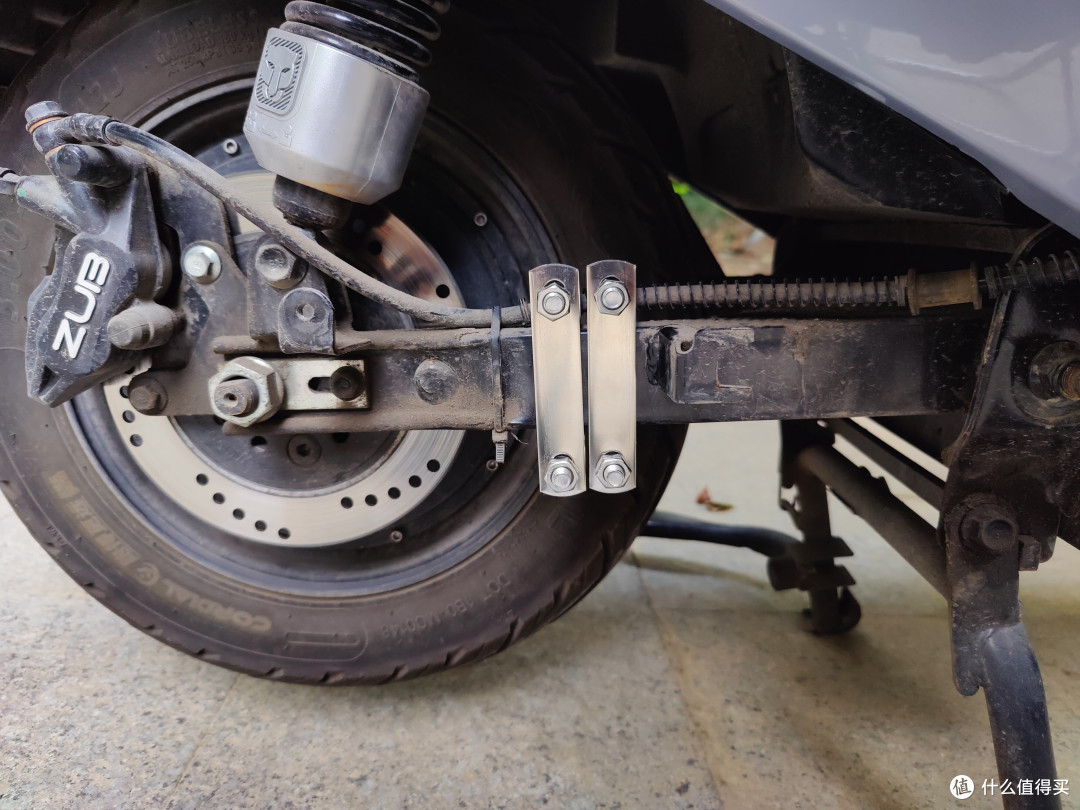

,我在想用这玩意儿固定在平叉上,再在平叉上固定一个伸出来的东西不就行了吗?于是拆开平叉挡板量尺寸,平叉的截面在4厘米×2厘米附近,去网上一找,正好有合适尺寸的包箍,因为我之前也看过还有这种加大的脚踏,那么只需要有一个延伸的东西,伸出来就行了,这是我想到了以前装置物架的三角斜撑,现在形态也有进步了,以前是直接一个斜撑在下面,现在是有这种焊接的,下面是弧形,比以前美观了一些,这时就有思路了。

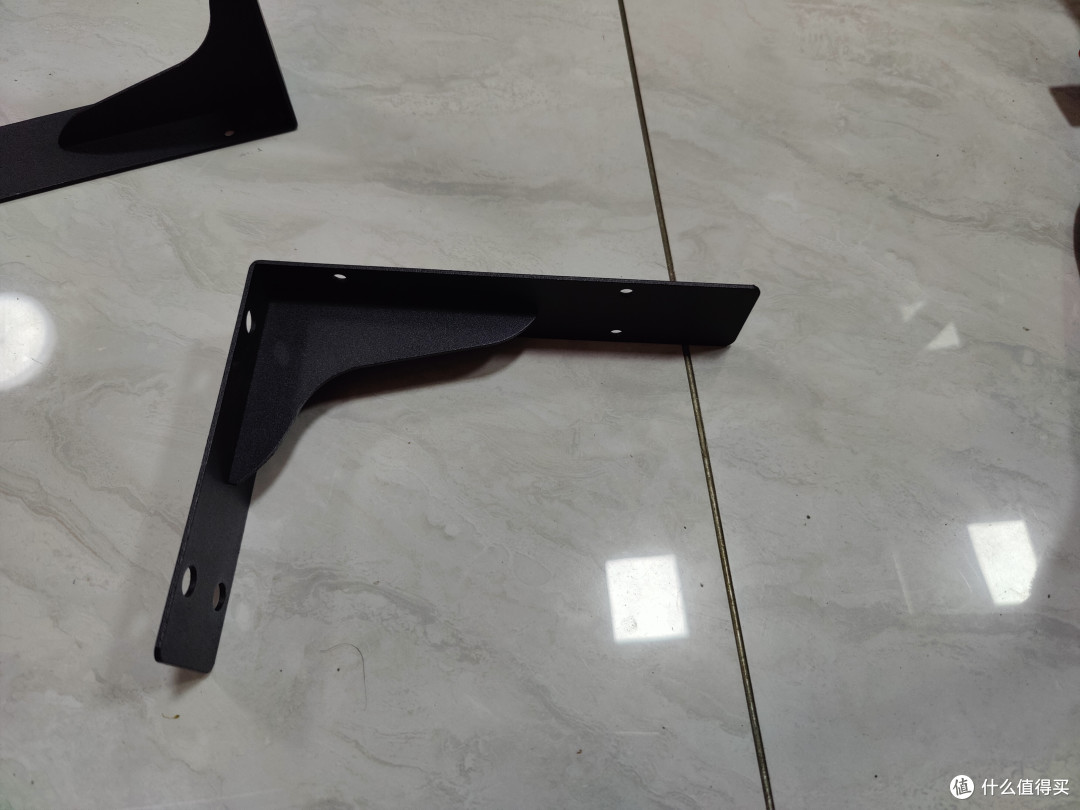

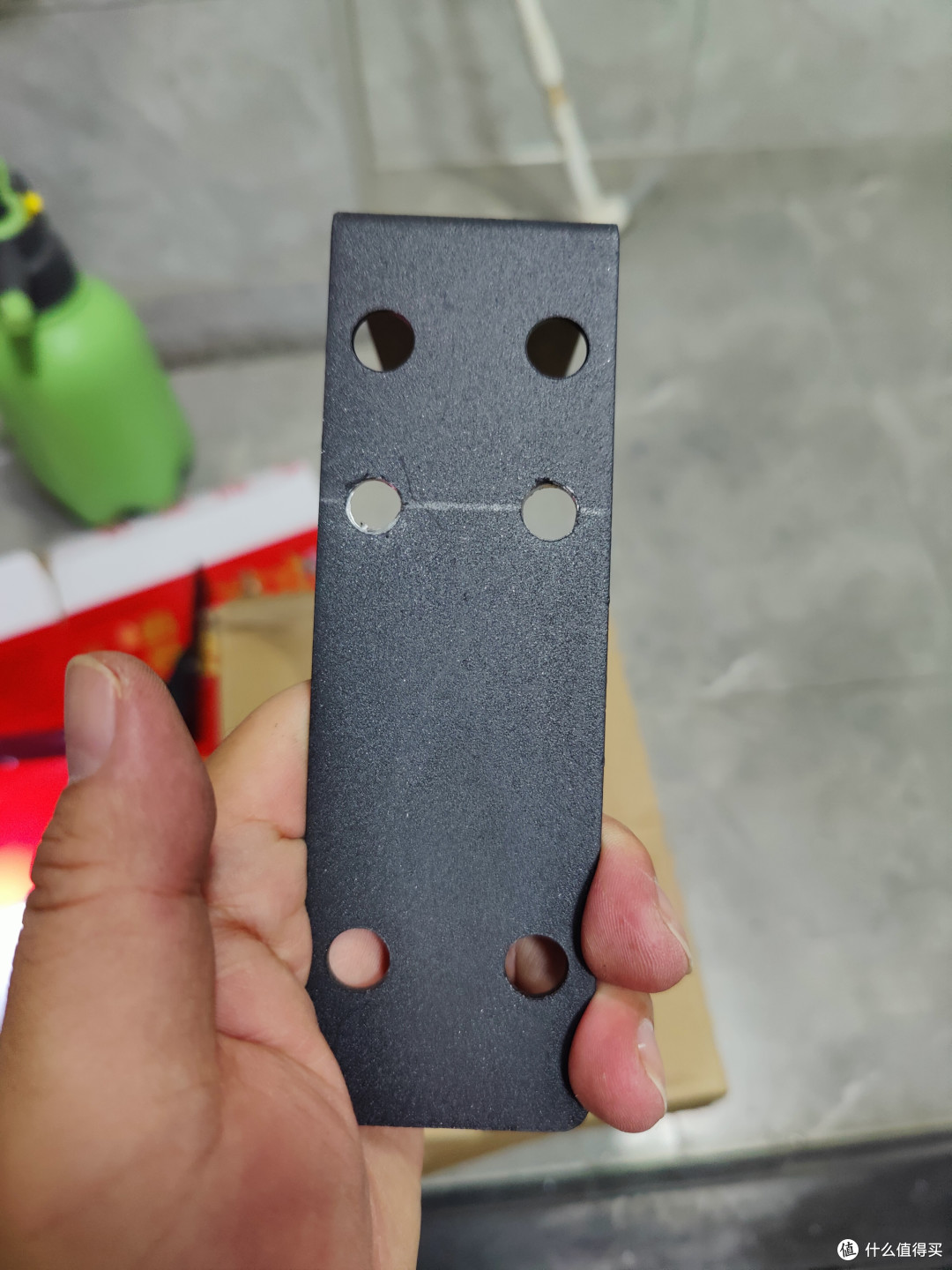

接下来的半个月,都在断断续续的量尺寸,在家比划安装的可能性,开始我以为用6寸的支架就可以了,伸出长度12厘米,差不多刚好够用。等到货一看,竖向长度不够,没法安装在抱箍上,又重新买了8寸的,比划好孔位,安装没有问题,斜撑的竖向可以用下方的孔,上方需要重新开孔,写真的上平面偏长了,需要锯掉一点,然后开两个固定脚踏的孔,这个操作难度不大。

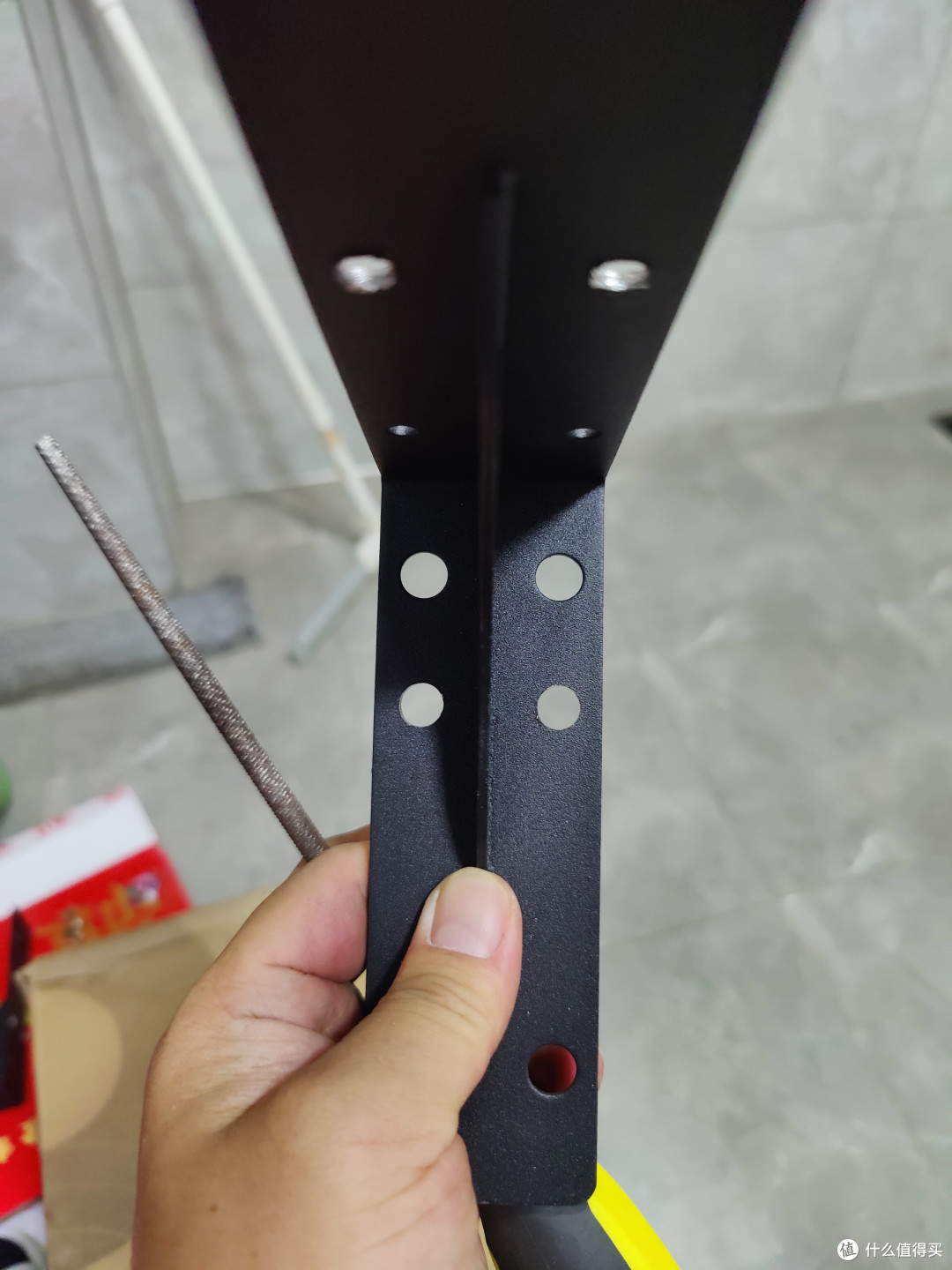

用了一个晚上,开好孔位,有些孔开的不是很圆,拿圆形锉再加工一下就可以了,在家把东西拼了一下,没有问题。



安装之前把左右侧的护板都拆开看了一下,结果发现左边不一样,左边有大脚撑,左边平叉下面还有一个跟大脚撑缓冲的焊接铁块,这都给安装增加了障碍,所以要在左侧先安装,然后右侧照葫芦画瓢才能做到左右对称。

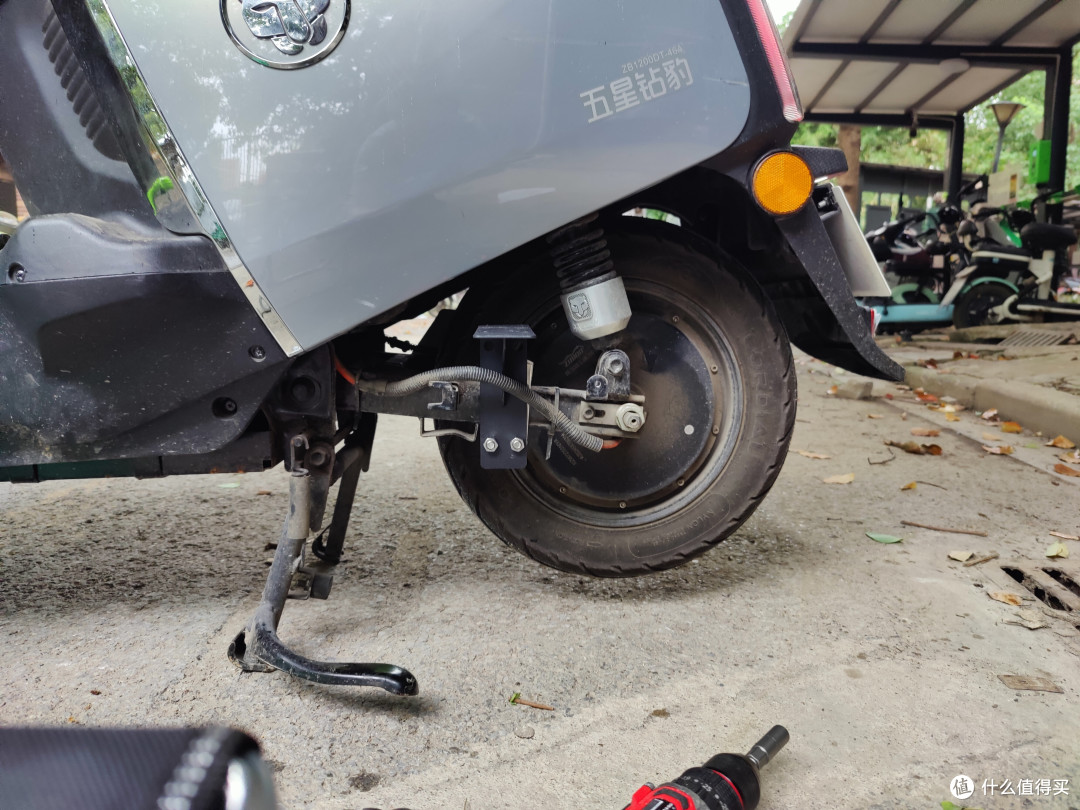

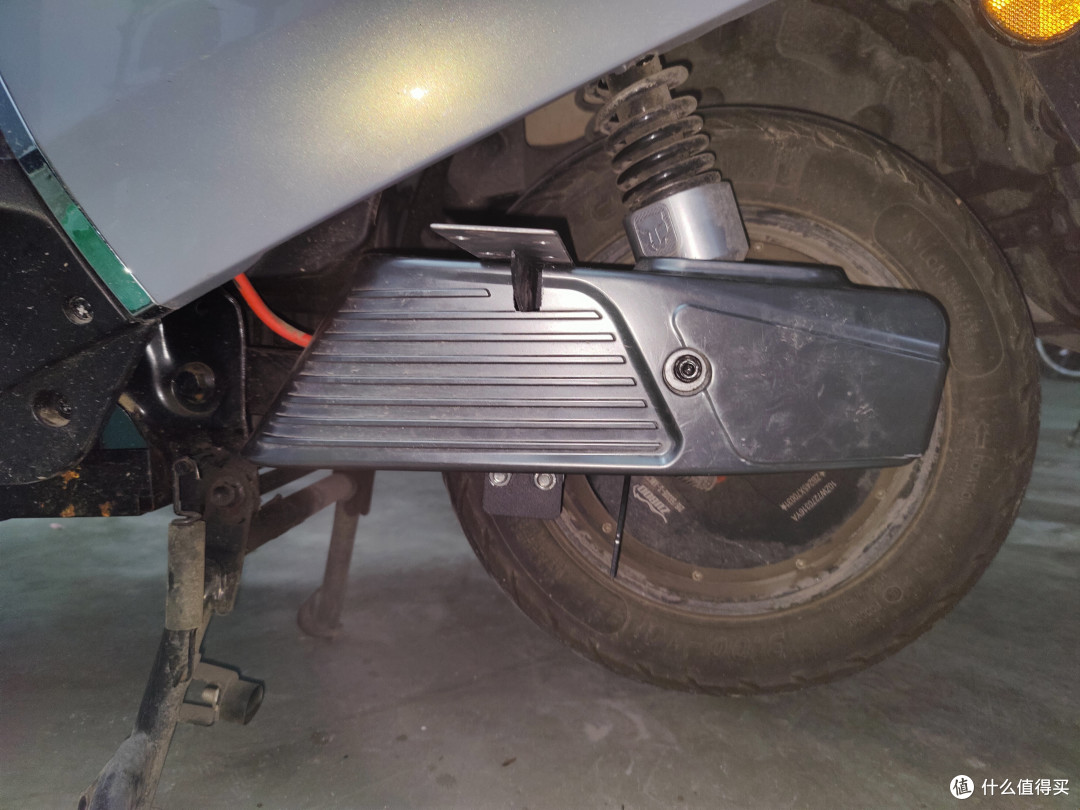

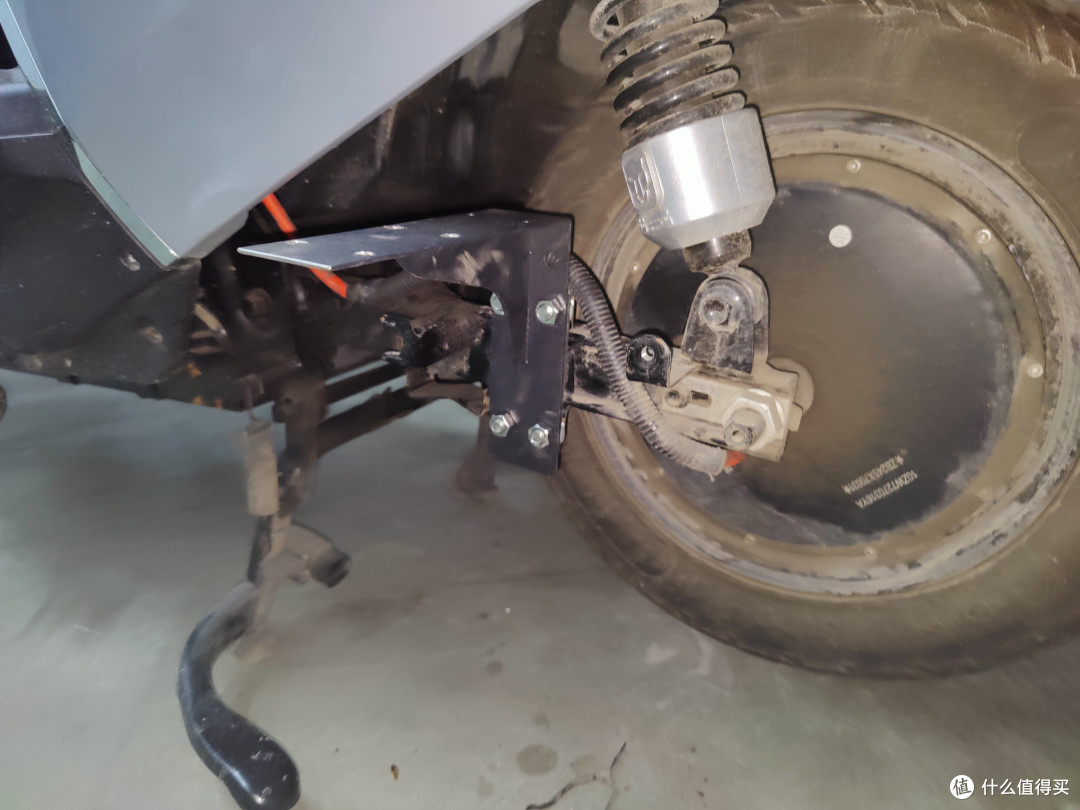

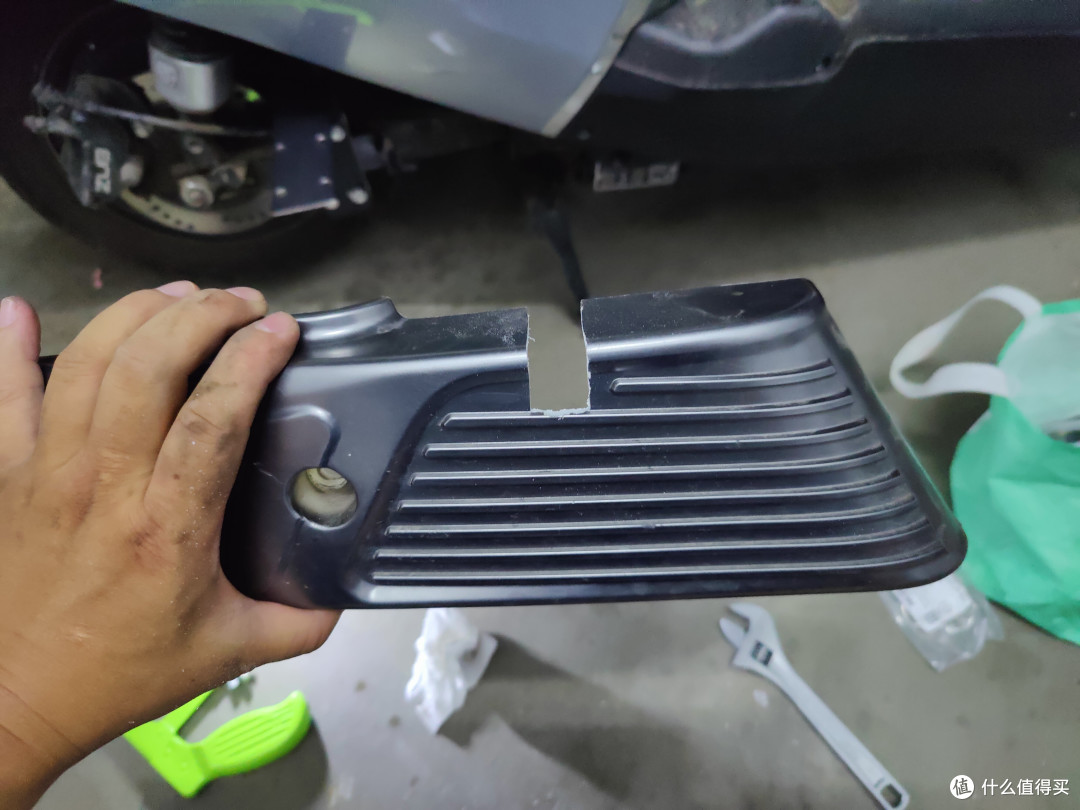

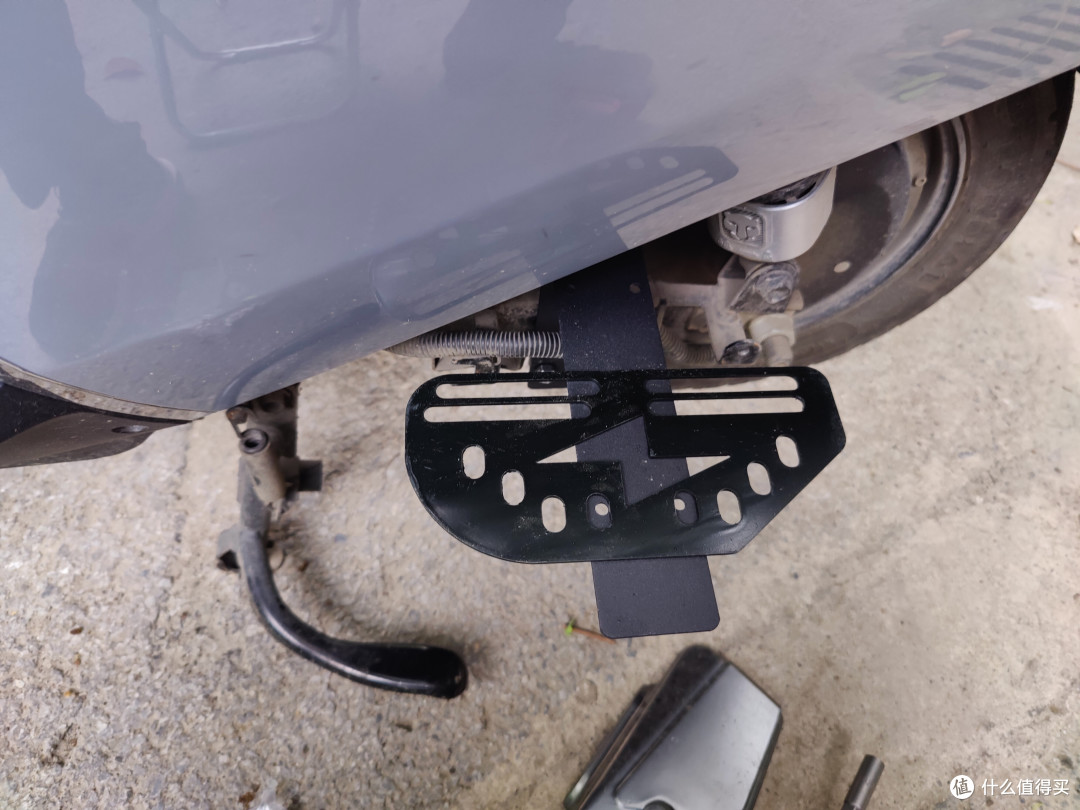

最近很热,外面地面上蚊子多,找了一个晚上在地下车库装的,先装左侧,抱箍和脚踏装上去没有问题,拿盖板比划一下,有一小块遮挡,要裁掉一点,拿锯子锯,很快的,再拿扁锉刀修平整。安装上去非常稳固,没有问题。因为第1次要调试尺寸,再加那个垫片在下面不是很好操作,搞了50分钟,地库的空气也不太好,头晕脑胀,但是还是挺满意的,因为左侧能装,右侧就更没问题了。

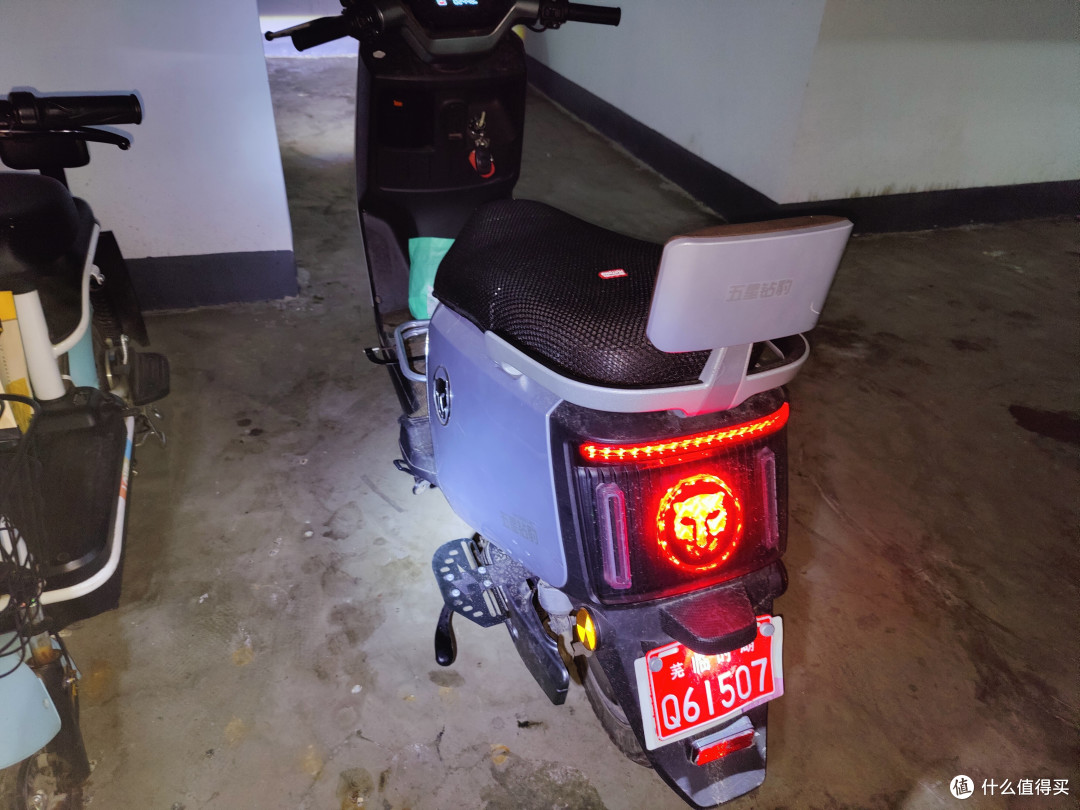

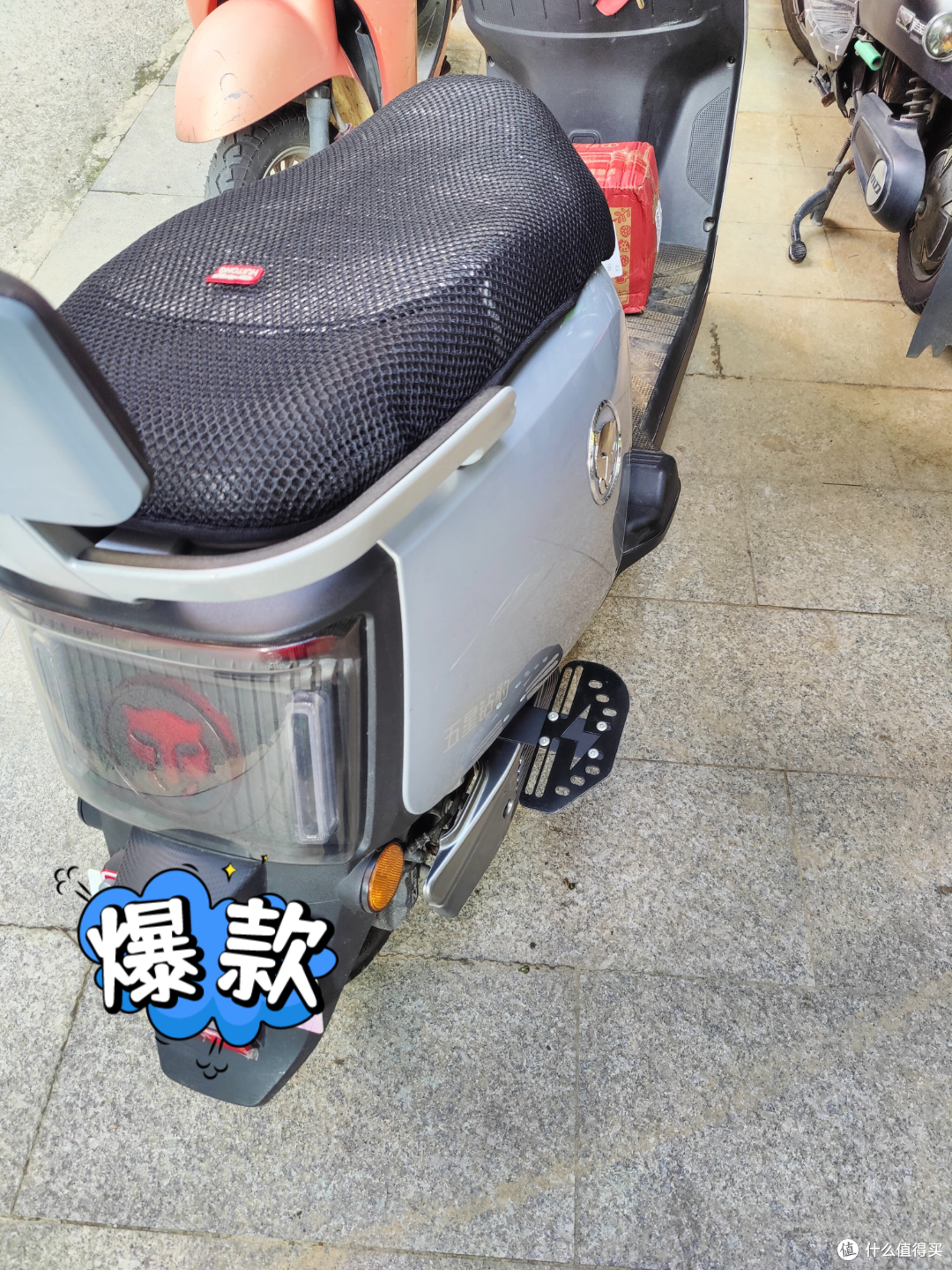

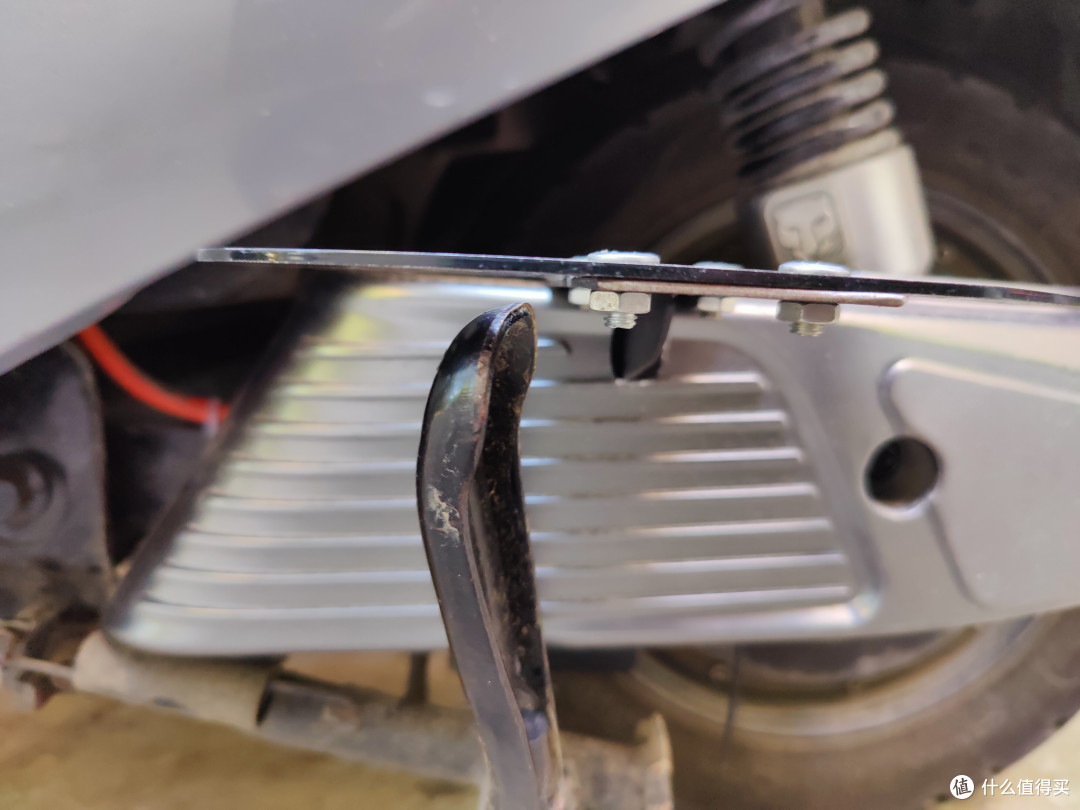

刚刚好,两个不打架刚刚好,两个不打架过了几天之后,另外一个晚上把右侧装上了,因为有左边照葫芦画瓢,大概二十几分钟就搞定了,最后的成品是这样的,还是比较满意的,但是我踏了一下觉得稍微有点硬,后续考虑有什么胶垫把表面处理一下,也防止侧面磕到腿。


这个方案不仅适用于nx这个车,同时也适合其他没有脚踏孔,同时有一个矩形截面平叉的车,量一下自己平叉的尺寸,去网上找合适的抱箍(可以选择稍微大一点的抱箍,用垫片调节,尺寸小了就不行了,卡不上),八寸的斜撑应该适用于大部分车,但是需要打一些孔。整个加工过程需要以下主要工具:10号套筒扳手,手电钻(6mm钻头),角磨机(切割机),2个活动扳手。
========
做好之后,有网友说这玩意跑起来速度快,会伤到人,有道理,咱听劝。
防滑胶垫和包边条安排上

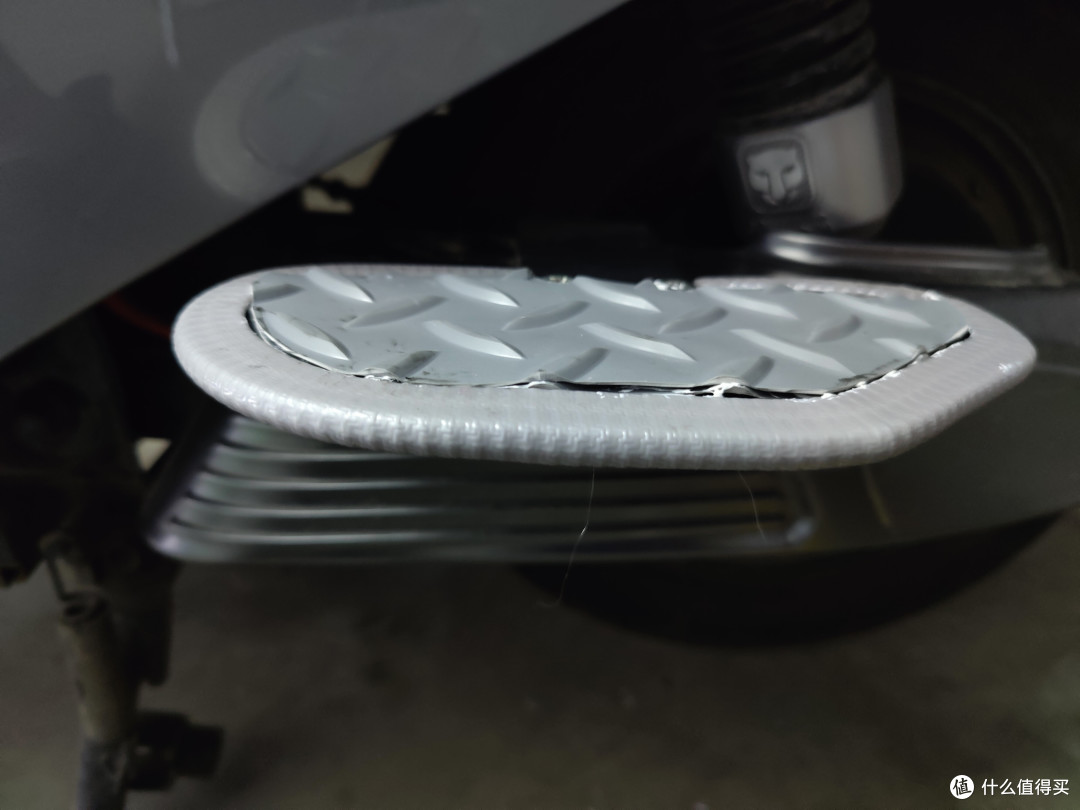

中间用两层胶垫跟边缘调平中间用两层胶垫跟边缘调平

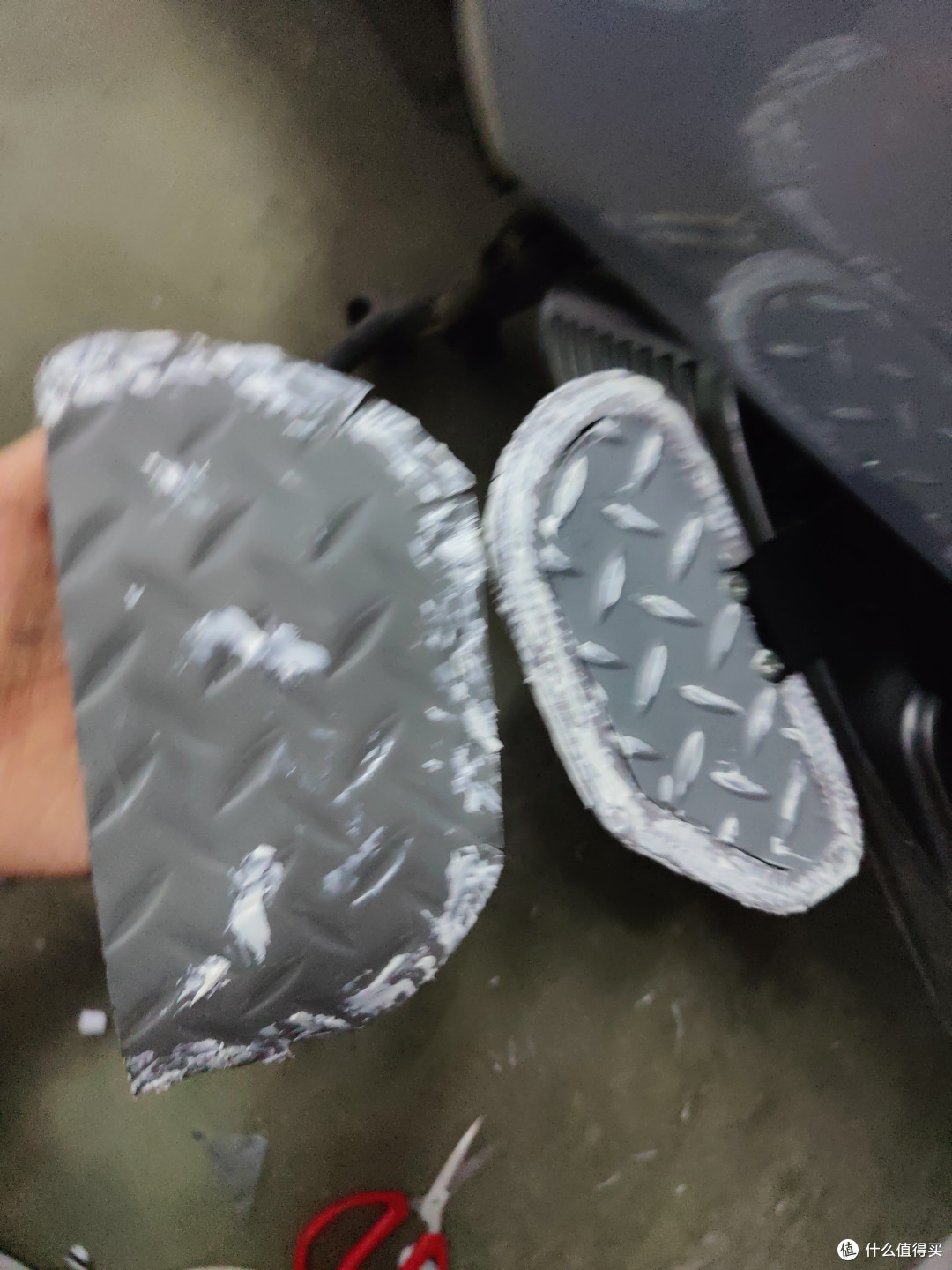

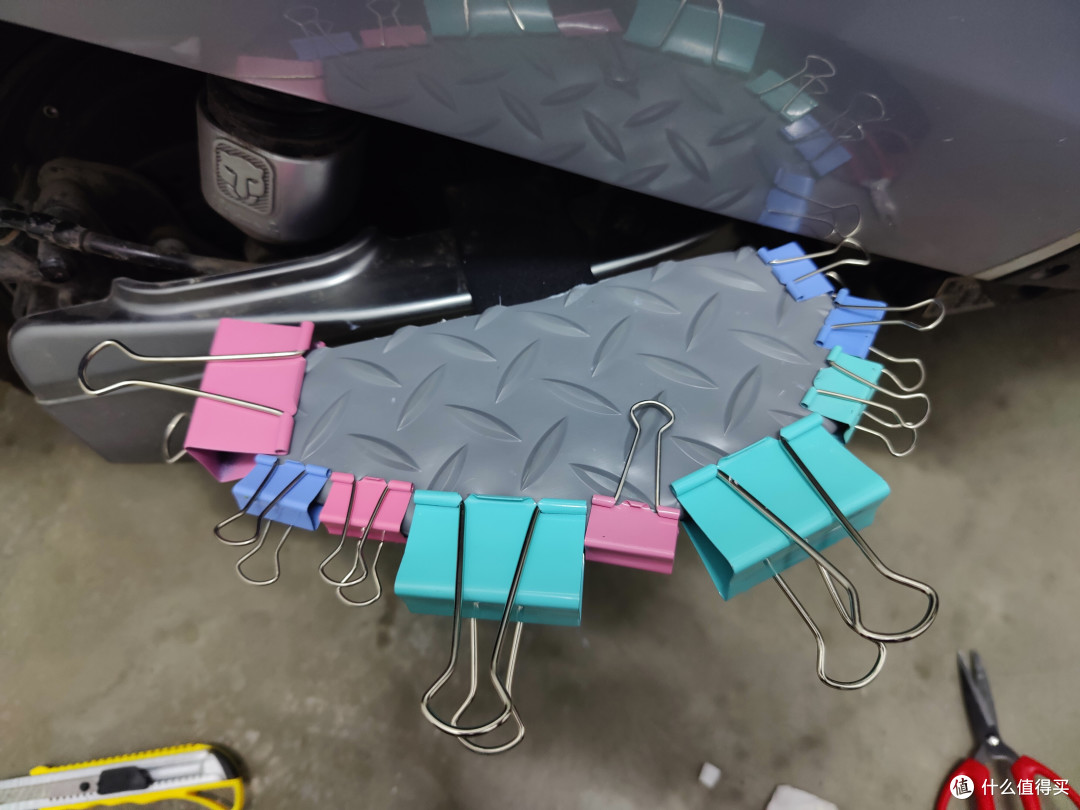

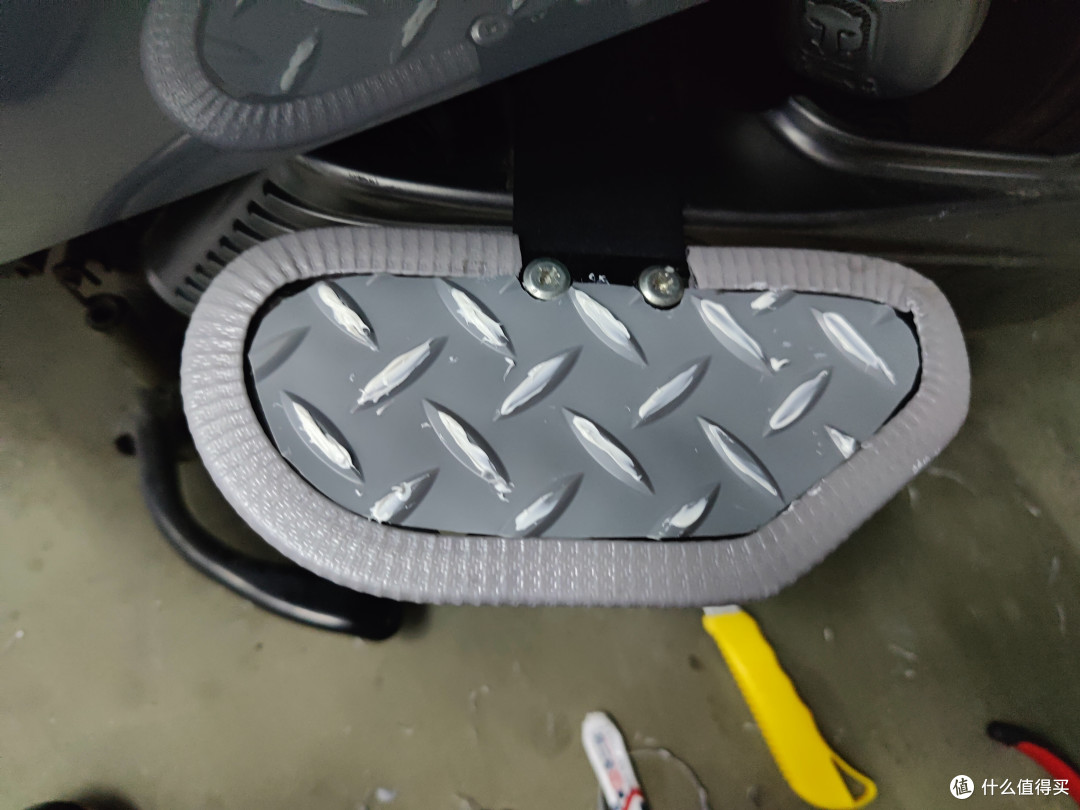

正面再加一个胶垫,把整个覆盖正面再加一个胶垫,把整个覆盖粘好之后用夹子固定
上面拿纸壳子的压住上面拿纸壳子的压住

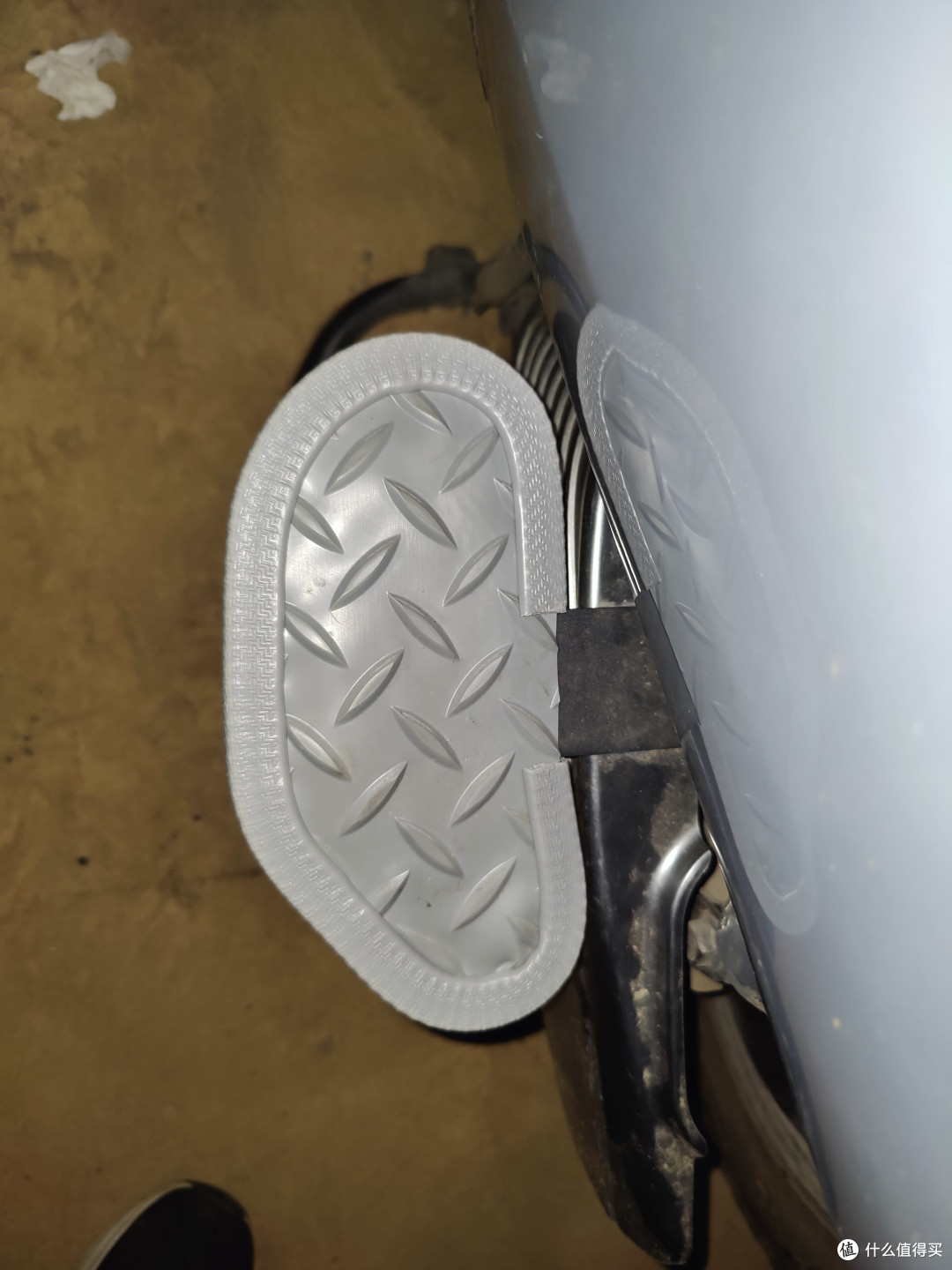

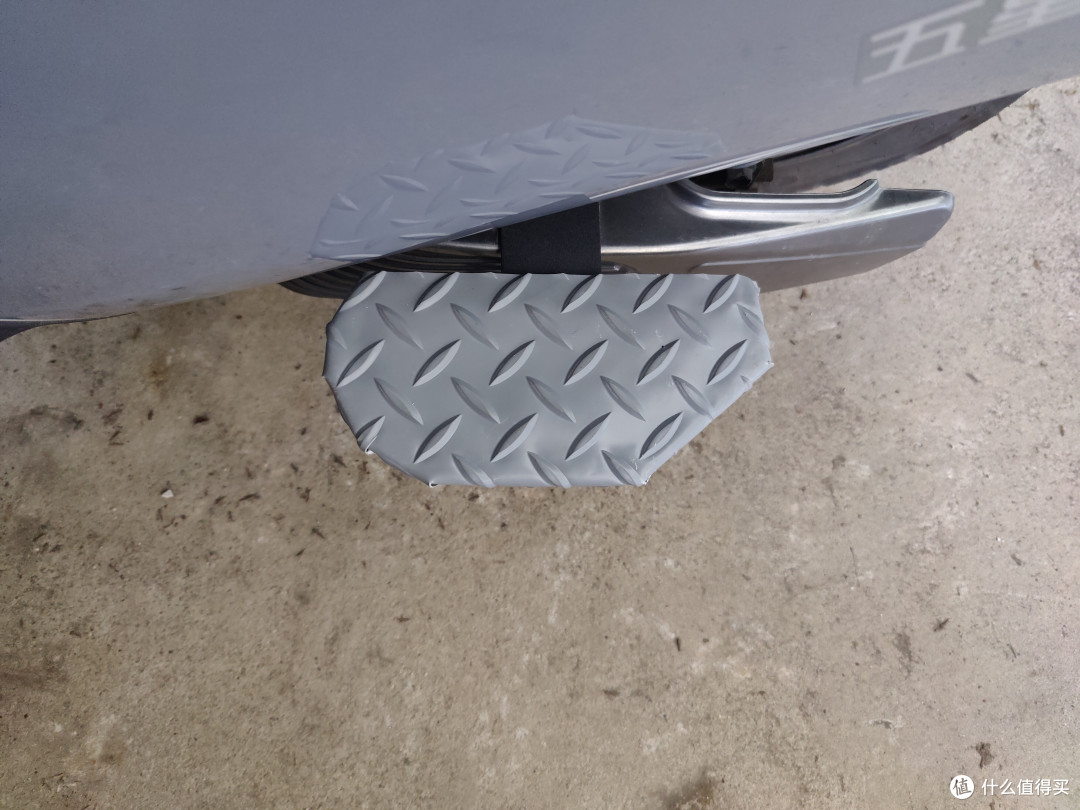

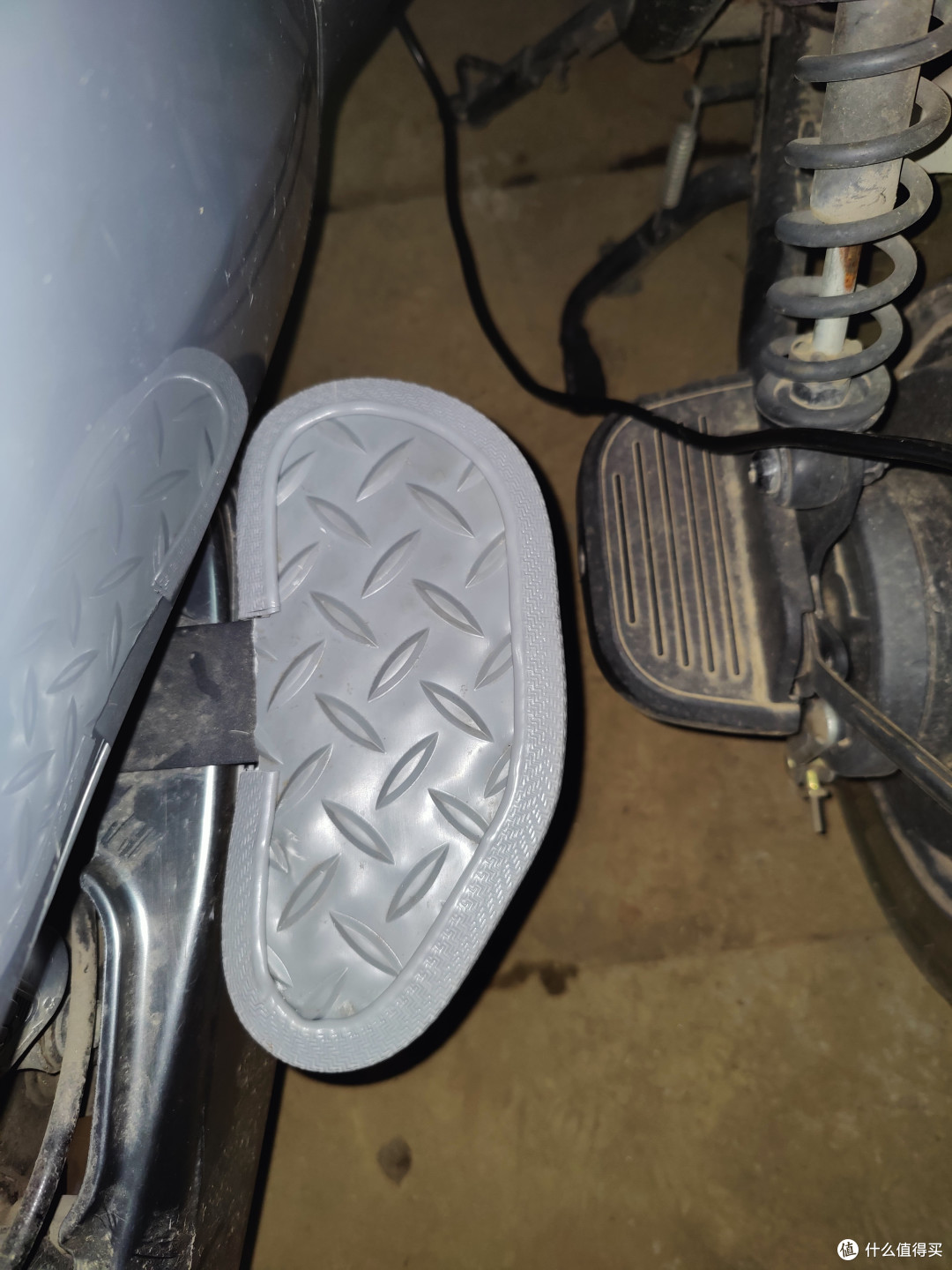

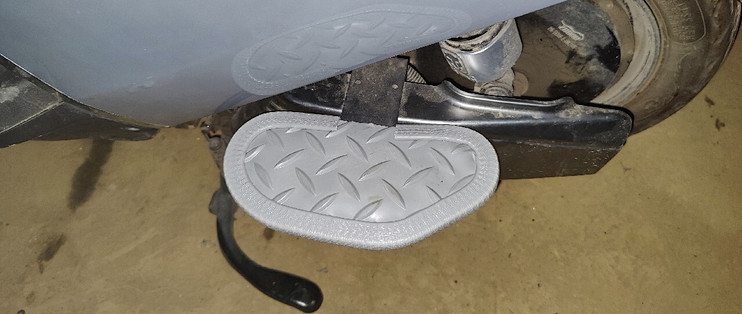

表层的防滑垫尺寸大一圈,反向包过去,拿免钉胶点胶固定好,夹子固定住,做好之后浑然一体,也不存在积水问题。

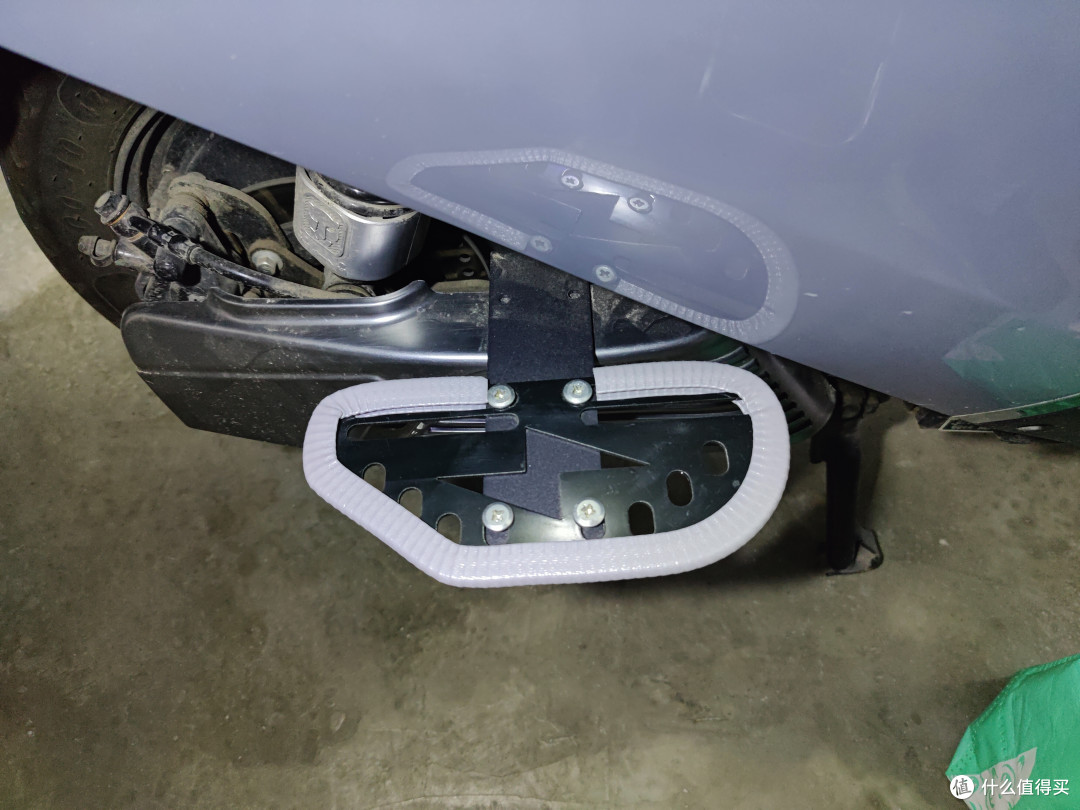

侧边的粘胶过段时间还是散了一点,索性又买了更宽的包边条,处理了一下,好看点了


边上包一圈,我的牌照就这样包的,不然太锋利
