临近5.1，意外的发现有好几个朋友不打算出门看人山人海，直接跑来找我帮忙装主机准备假期在家玩玩游戏，学习下剪辑视频，其中这台华硕的创意国度ProArt PA602机箱可以说是让人印象深刻，而且还有ROG的MAXIMUS Z790 DARK HERO主板加持，下面就和大家分享一下啦。

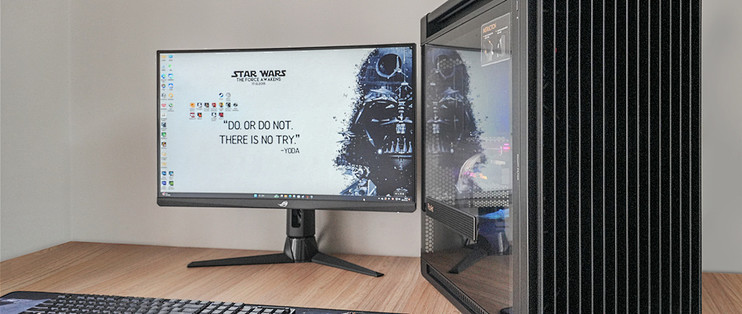

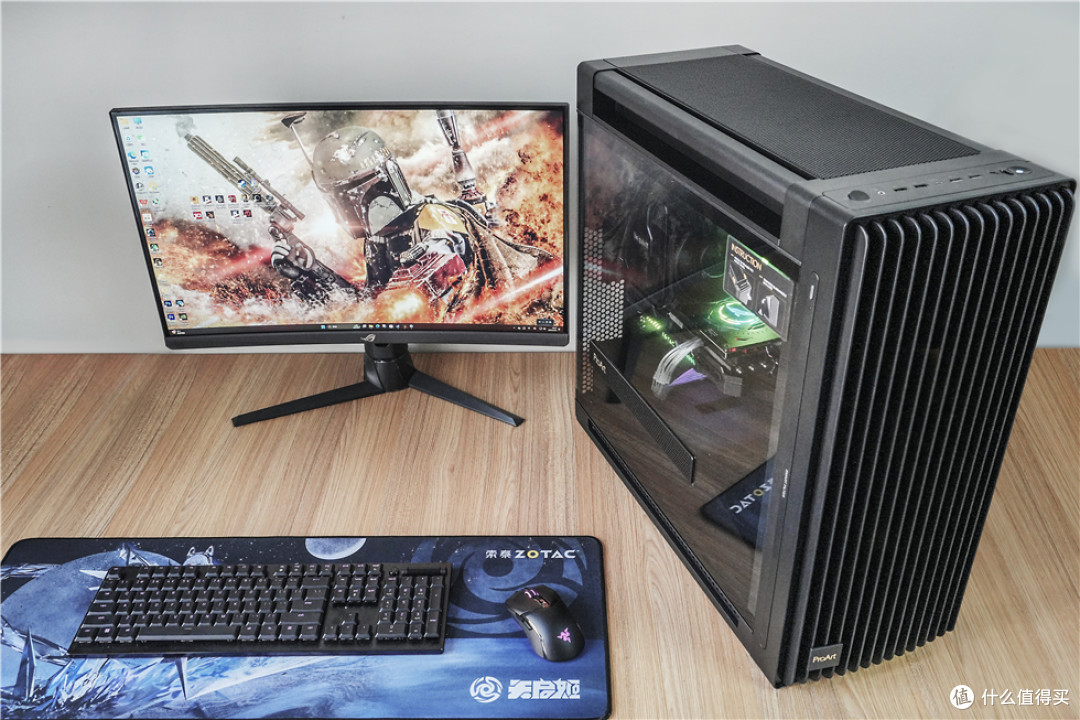

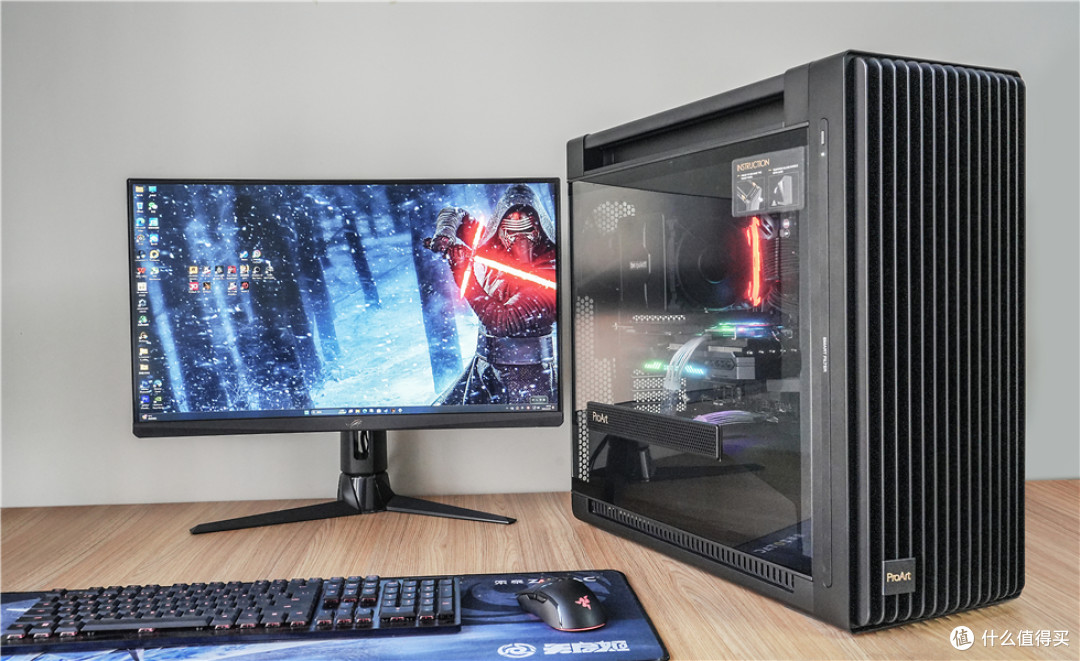

先来两张整机效果照。

ROG MAXIMUS Z790 DARK HERO主板的灯效带感。

配置列表：
CPU：14700K
主板：ROG MAXIMUS Z790 DARK HERO主板
内存：美商海盗船(USCORSAIR)16Gx2套装 DDR5 6400复仇者 RGB SL灯条 黑色
硬盘：影驰星曜20周年纪念版2TB PCIe 4.0 M.2 SSD
显卡：索泰（ZOTAC）GeForce RTX 4080 SUPER PGF OC显卡
散热：德商德静界（be quiet!）DARK ROCK PRO 5风冷散热器
电源：安钛克 Antec NE1300W 金牌全模组/ATX3.0/原生PCIe5.0电源
机箱：华硕（ASUS）ProArt创艺国度PA602机箱
显示器：ROG STRIX XG27AQV 27英寸2900R曲率电竞显示器
键盘：雷蛇（RAZER）DeathStalker V2 Pro噬魂金蝎V2无线版
鼠标：雷蛇（RAZER）Cobra Pro眼镜蛇专业版

主要配件

主板

主板选择的是ROG MAXIMUS Z790 DARK HERO主板。

开箱动图先来一张，虽然DARK HERO主板上市已久，但我亲手装的是第一块，正面的烫银败家之眼logo尽显血统，暗黑风格包装一改以往的红黑配色，配件非常丰富，包括ROG败家之眼贴纸、钥匙扣、VIP会员卡、驱动U盘、WiFi天线、4根SATA线、RGB延长线、DDR5风扇支架、开机跳线接口、说明书、M.2螺丝和散热垫。

Z790 DARK HERO主板采用标准的ATX规格，外观延续了之前 Z790 HERO设计外观，但是在功能与布局细节方面做了些升级与改进，拥有AI智能超频, AI智能散热2.0, AI智能网络, 双向AI降噪等等功能加持, 超大的一体式I/O+VRM散热装甲，黑边标注着MAXIMUS Z790 DARK HERO，非常厚实并做了大面积斜纹镂空切割，内部还有L形热管连接, 增加了散热面积的同时提高了散热能力，覆盖着整个供电模组。
巨大的M.2散热片上的败家之眼logo图案抢眼，不过通电之后最抢眼的应该是大面积镜面面板所带来的灯效效果，这次ROG为Z790 DARK HERO主板加入Polymo动态灯效，ROG灯效图案支持动态效果，还可通过奥创选择绚丽多彩的个性图案。
音频区装甲表面延续了黑边标注的风格，印有 SupremeFX，电竞音效部分基于Realtek ALC4082 Codec和ESS ES9218 QUAD DAC构成。

Z790 DARK HERO主板主板顶部视角，能够看到采用了8+8pin的CPU供电，8pin部分加入了类似显卡PCIe合金插槽的设计，官方叫ProCool II高强度供电接口，提供高效稳定的供电效率。
四条内存插槽支持双通道，最高支持192GB DDR5 8000Mhz（OC+），支持XMP 3.0以及华硕 AEMP II和DIMM Flex技术。ROG主板右上角Debug侦错灯是标配，主板供电接口上方是独立开关机和重启键，方便裸板测试超频使用，主板供电接口下方还有一个PCIe 8Pin的供电接口，可以为前置的USB 3.2GEN 2X2 20Gbps Type-C接口提供最高达60W的充电功率（正好搭配这次PA602机箱装机，可以实现QC4+60W的供电）。

丰富的接口，从左往右依次为清除CMOS按钮、BIOS FLASHBACK按钮、HDMI视频接口、4*USB 5Gbps Type-A接口（蓝色的）、2*雷电4 USB Type-C接口、5*USB 10Gbps Type-A接口（红色的）+1*USB 10Gbps Type-C接口、2.5G网口、WiFi天线接口（Intel Wi-Fi 7，新设计的天线插口安装更方便）、1*光纤S/PDIF数字音频输出接口、音频插孔。

Z790 DARK HERO主板采用2盎司铜的8层PCB，背面几乎被带斜纹几何图案和暗纹设计的金属装甲全部覆盖，所以结构强度和质感以及手感拉满，就是沉了点。

卸下巨大的败家之眼散热片和M.2散热装甲，能够看到芯片组散热，2 x PCIe 5.0×16的插槽(支持×16+×0/×8+×8模式)带有支持重量级显卡的SafeSlot合金插槽设计，还有一个由芯片组提供的PCIe 4.0x4插槽。
5个M.2插槽，上面靠近CPU的M.2也就是M.2_1插槽支持22110规格PCIe5.0 x4，其下的4个M.2支持2280规格PCIe4.0 x4，上面的3个M.2已经预置散热贴。（这里提醒一下，M.2_1插槽与第二条PCIe 5.0×16共享带宽，当M.2_1插槽启用时,第二条PCIe 5.0×16插槽会被关闭，且第一条PCIe 5.0将仅运行在×8）

PCIe插槽的Q-RELEASE显卡易拆键和M.2的便捷卡扣非常好用，用过的都说好。

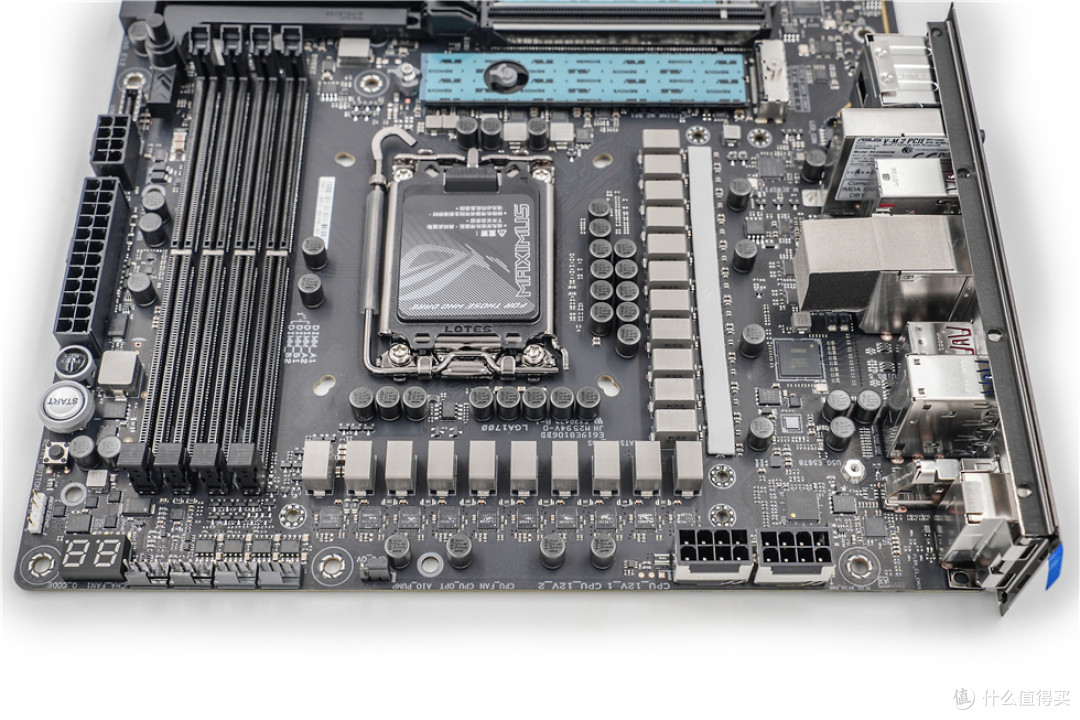

主板完全卸甲状态，就能够见到20+1相供电模组的全貌，每相搭配一颗Renesas ISL99390 DrMOS MOSFET (90A)，合金电感和固态电容整齐排列，能够轻松满足14代酷睿I9供电需求。音频部分的高品质音频电容也都能够看到了。

换个角度，高品质合金电感和10K高品质黑金电容全貌更加清晰。

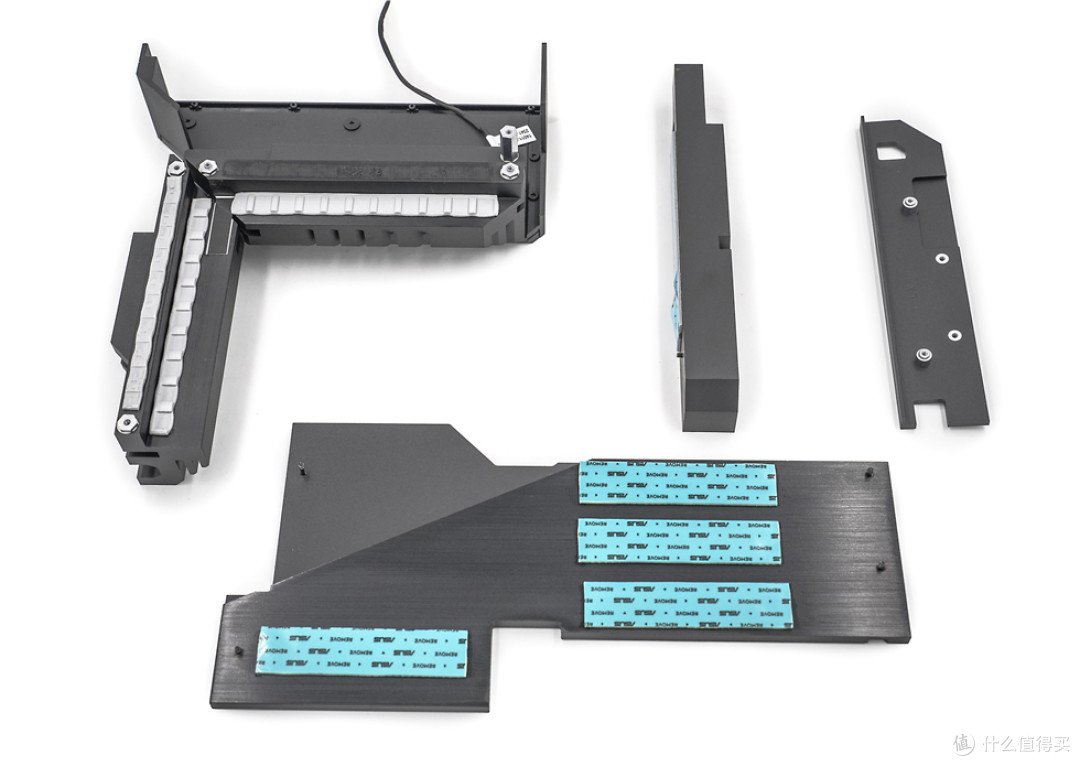

一体式I/O+VRM散热装甲和M.2散热片翻过来能够看到已经预装了高品质导热垫，那个长条状的金属块其实就是M.2_1插槽上的散热片，非常厚实。

天线的新插孔设计特写来一张。

机箱

华硕的PA602机箱一经发布我就关注了，毕竟自带如此强力风冷散热的大全塔机箱不多，而且风冷只是它的其中一个特点而已。

PA602的包装风格类似电视，包装正面是PA系的经典logo线条设计，背面是机箱特点简介，包括全格栅式前面板，增强进风效率；标配前置双200mm（厚度38mm），极致原生气流；电源键卡锁设计，有效防止误触；红外灰尘侦测系统；横竖双模显卡支撑架，多维固定；WiFi天线收纳仓，整机更整洁；免工具拆卸显卡，简便安装；自带尾部滚轮，轻松搬运。

正面和反面的塑料卡扣取下之后就能取下外包装，在内部还有一个袋子包裹着PA602。

360°动图来一张，593×245×560mm的三围，搭配高级感的黑色配色，颇有“西装暴徒”的感觉，巨大的体积带来的是极高的兼容度，CPU散热限高190mm，显卡限长450mm，电源限长190mm。
15.9kg的重量是不轻，但是可以看到顶部两侧的长方形凹陷，那是一体式金属提手，可承重50kg。

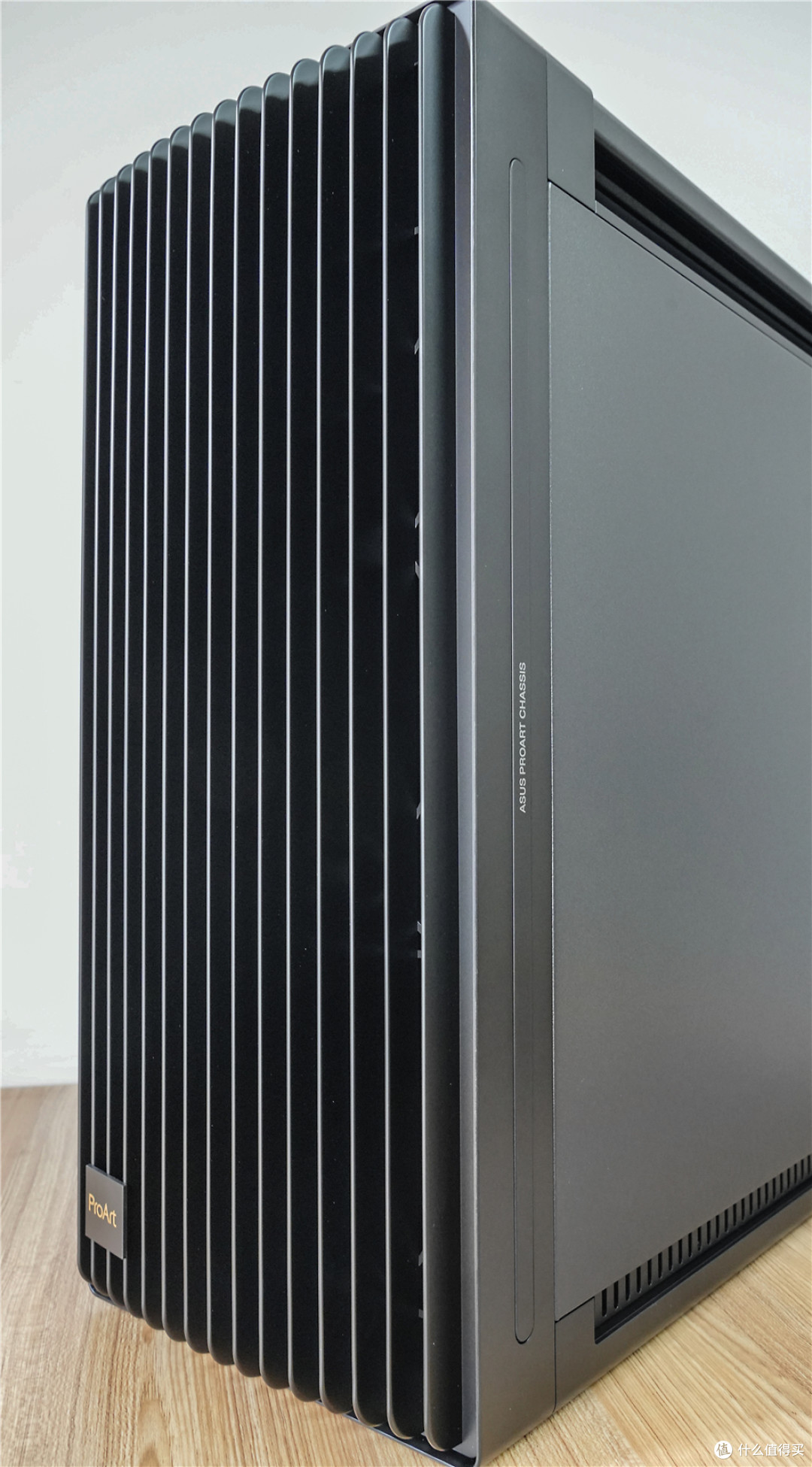

PA602的全格栅前面板简约大气，视觉冲击力不错，拥有超大开孔率设计，降低空气流动阻力，能够有效发挥两个200mm特别定制风扇的散热效果。

ProArt的金色logo非常带感。

顶部的IO区有特殊功能按钮和丰富的接口，由左至右依次为两段式风扇调速按钮，耳麦接口、2×USB2.0、1×USB 3.2 Gen2×2 Type-C（20Gbps，在主板连接辅助供电的情况下支持QC4+60W的快充）和2×USB3.0，重启键，滑动锁式的电源按钮，防止误触关机。

顶部最大支持420冷排或是3×14cm风扇。

顶盖靠近菊花位有一个叫PRO SPACE的空间，设计是实现内嵌式WiFi天线收纳仓，但是呢，看着还很适合成卷的一些东西，不过被发现估计就不只是爆金币了。

前面板的侧边有一个小条形按钮，下方有一个指示灯，这就是PA602设置的红外灰尘检测模块，可以实现时间&灰尘的双模检测提示，每10分钟检测灰尘状态，每3小时通过智能算法计算灰尘增量，并判断是否需要亮灯提示，当然，如果不想用可以关闭的。

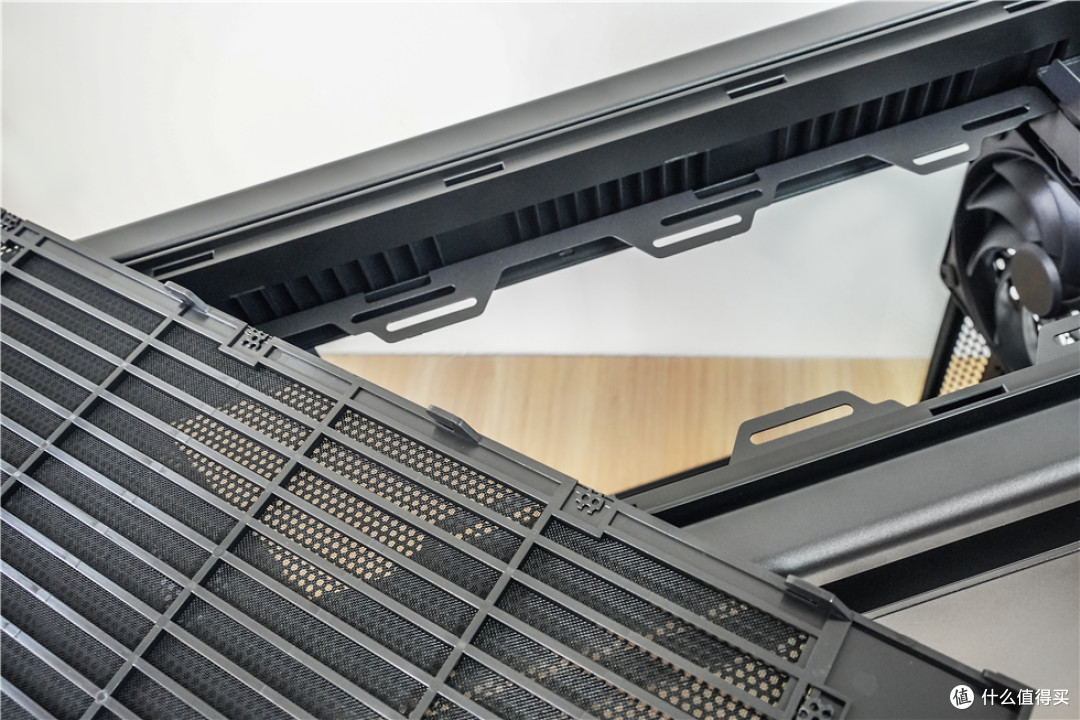

格栅内侧还有一层细密的防尘网。

前面板卸下后能够看到红外灰尘检测模块，也就是那个凸起的小块，还有特别设计的低阻风扇孔位，形成几无遮挡的巨大进风空间，加上超大杯的200mm风扇，特别定制的38mm厚度，提供了高达2.5mmH2O风压和190.2CFM风量，转速区间为300-1000RPM。

钢化玻璃上还有一个辅助进气孔，在显卡高负载的情况下可以提供大量新风补充，内侧还有可拆卸式防尘网。

PA602正面的整体内部结构，巨大的内部空间可以支持E-ATX主板，其实如果把线材挡板拆下的话，放EEB主板应该也可以。

线材挡板其实还有另一个作用，那就是导风槽，可以为风冷散热提供更好的风道。

通过手拧螺丝控制的固定扣可以实现免工具固定显卡，再搭配ROG主板的Q-RELEASE显卡易拆键，显卡拆装可以说是异常方便，当然如果想要竖置显卡也是可以的，替换挡板即可。

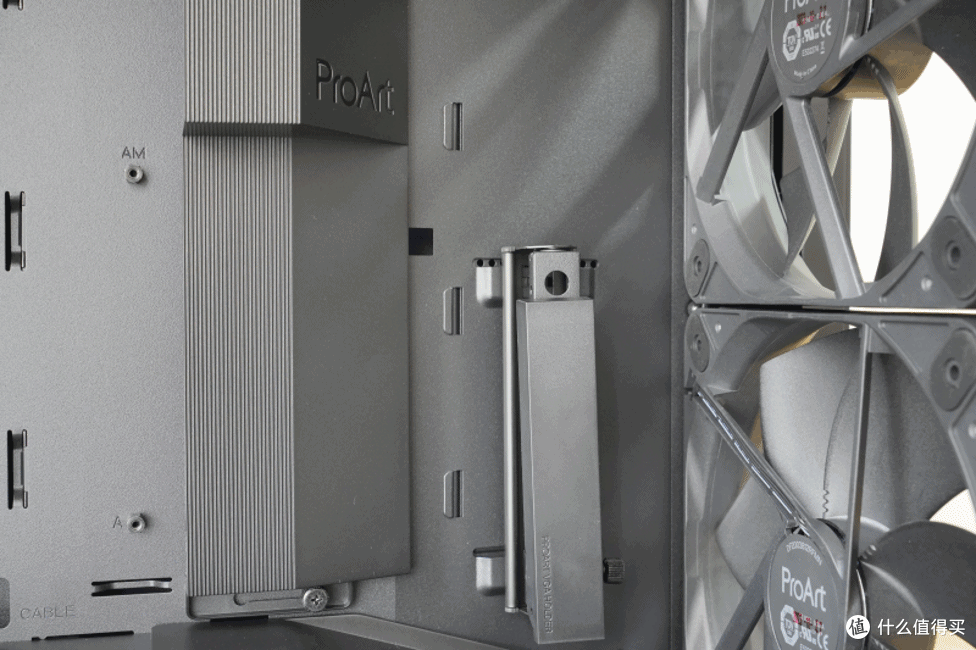

PA602的显卡支撑架支持横竖双模式，可以实现多维固定，动图效果如上。

背面来一张，PA602在背部预留了30mm的理线空间，而且预设了ProArt魔术贴辅助固定，可以把走线归拢的很好，主板背面可以固定3.5英寸和2.5英寸硬盘各一个，左侧是4×2.5英寸硬盘固定架。

电源舱前方是3个3.5/2.5英寸硬盘安装位。

背部上方就是风扇HUB，在连接了前部的两个200mm和后部的140mm风扇后还有3个4pin的PWM风扇空位，通过机箱顶部的IO区控制按钮即可统一控制。

注意两边凸出来的小按钮，一按下它，左侧的钢化玻璃和右侧的金属盖板即会弹出，免工具拆卸就是方便，而且不用担心玻璃侧板弹出的时候角度过大翻出，PA602机箱采用了限位设计的。

底部四角均有橡胶防滑垫，移除之后还可以安装22×11mm的卡簧式万向轮，移动更方便。

滚轮来个小特写。

显卡

开箱动图来一张，附件包括了显卡支架、说明书、5V ARGB数据线、12VHPWR转3×8pin的电源转接头。

索泰RTX 4080 SUPER PGF OC的外形采用了与自家的4090 PGF截然不同的设计，一改圆润柔和的曲线设计，变成了整体非常硬朗的黑色沉稳设计，点缀着银色装饰，3×暗影疾风扇叶，支持智能启停，显卡三围为30.9*13.92*7.25cm，能适应绝大部分机箱。

散热罩上盖有索泰的logo和GEFORCE RTX，电源接口是12V HPWR电源接口，索泰logo以及两边的灯带是支持ARGB的，通过自家软件控制，灯效动图后面有。

金属背板已经是传统艺能了，对流穿透设计的开孔构成了贯穿式风道，有利于空气穿透鳍片，提升散热效能，而且为了颜值设计了ARGB信仰logo灯，晚上通电更亮眼，后面还有灯效动图。

1* HDMI 2.1+3*DP1.4a接口。

双BIOS切换按钮就在显卡侧边左上，一键即可切换默认/超频模式，由2550MHz提高至2655MHz。

内存

内存选的是美商海盗船(USCORSAIR)16Gx2套装DDR5-6400复仇者 RGB SL灯条黑色版本。

新版的复仇者 RGB SL灯条还是海盗船的风格，比较特别的在ARGB灯效支持主板灯控了，不装iCUE也可以切换灯效。

常规造型来两张。

硬盘

硬盘选的是影驰20周年纪念版的星曜2TB版本

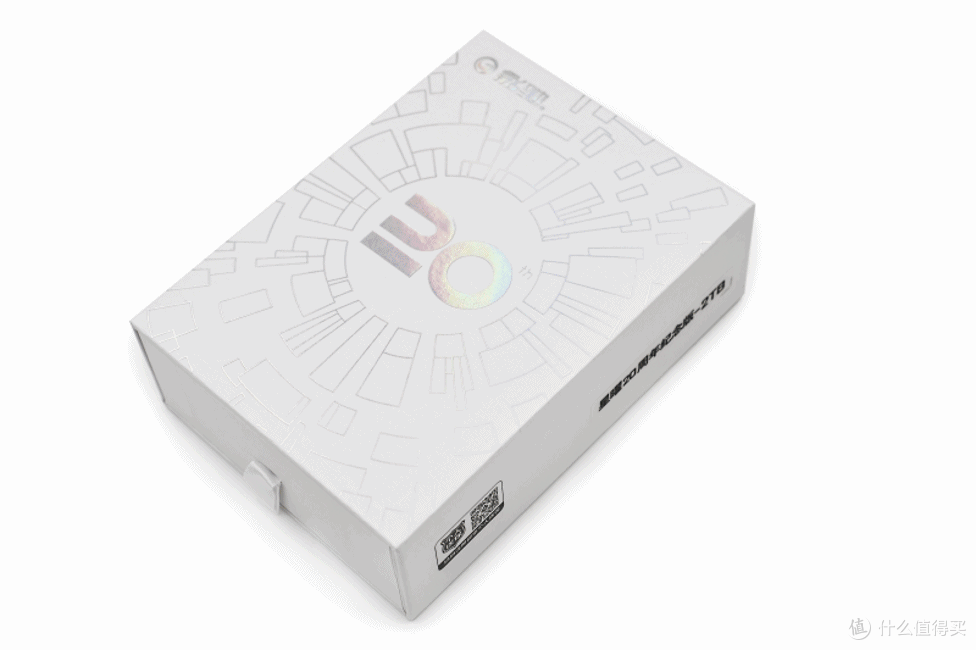

开箱动图先来一张。

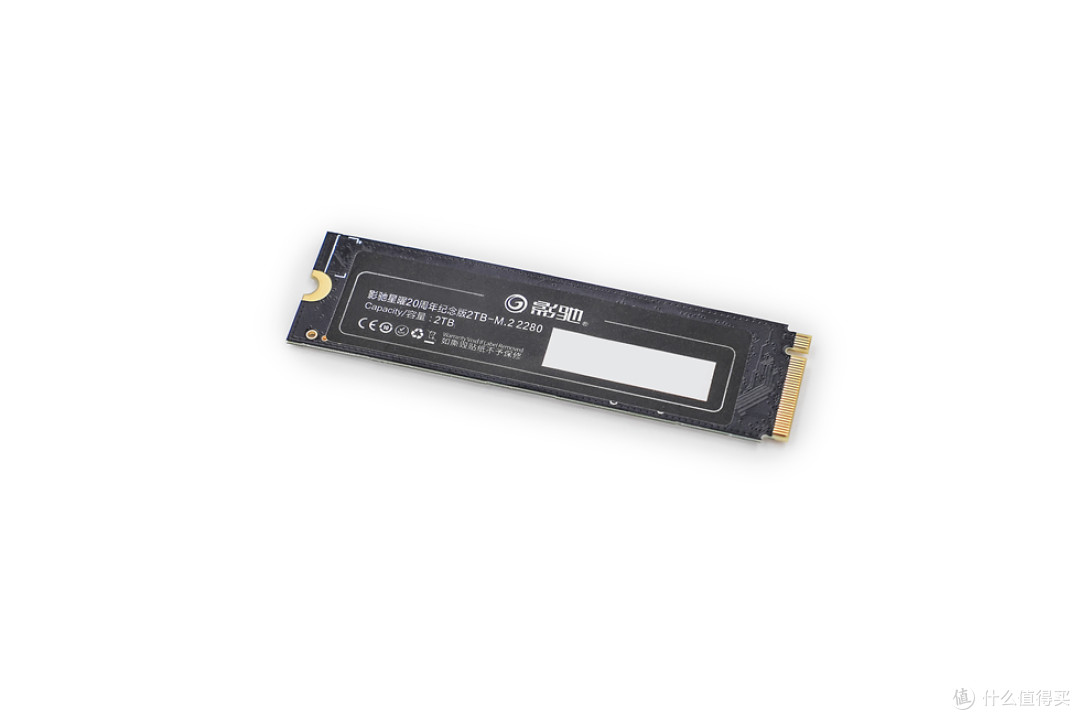

白色的贴纸搭配黑色PCB，个人认为如果是白色PCB就更好啦。

影驰星曜20周年纪念版2TB采用Phison PS5027-E27T主控，支持NVMe 1.4和PCIe 4.0 x4，集成智能温控和第四代LDPC数据纠错机制，断电保护。

正面和背面均预装了复合材料散热贴，紧贴PCB和芯片，加强散热。

散热

DARK ROCK PRO 5开箱动图先来一张，全家福包括I家的1700/1200/1150/1151/1155和A家的AM4/AM5扣具以及安装背板，风扇挂钩，彩印说明书，还有一小管硅脂。

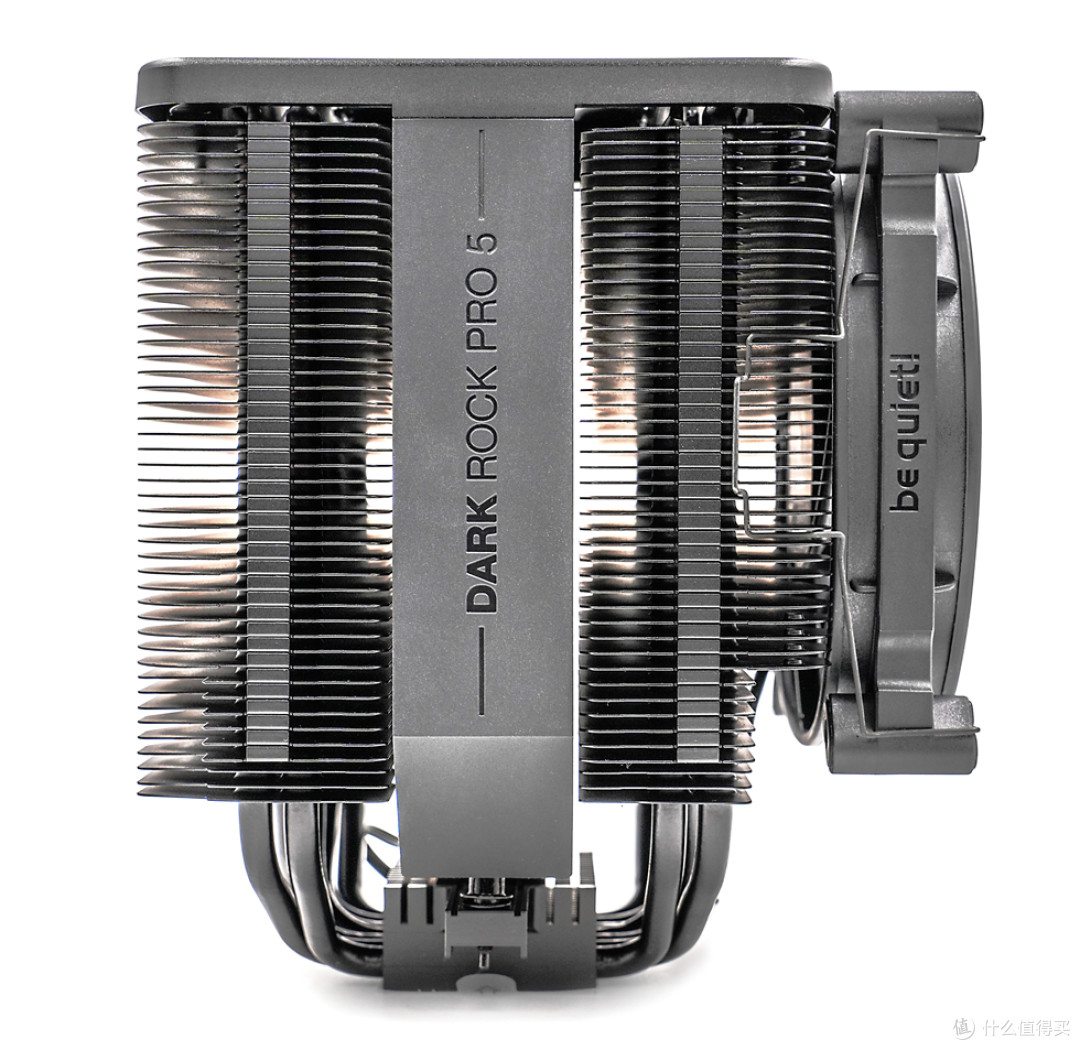

DARK ROCK PRO 5的三围分别为145（长）×136（宽）×168（高）mm，重量高达1292g，可以看到扇叶与边框之间的间距极小，加上通气口呈漏斗状的设计可以实现更大风压。

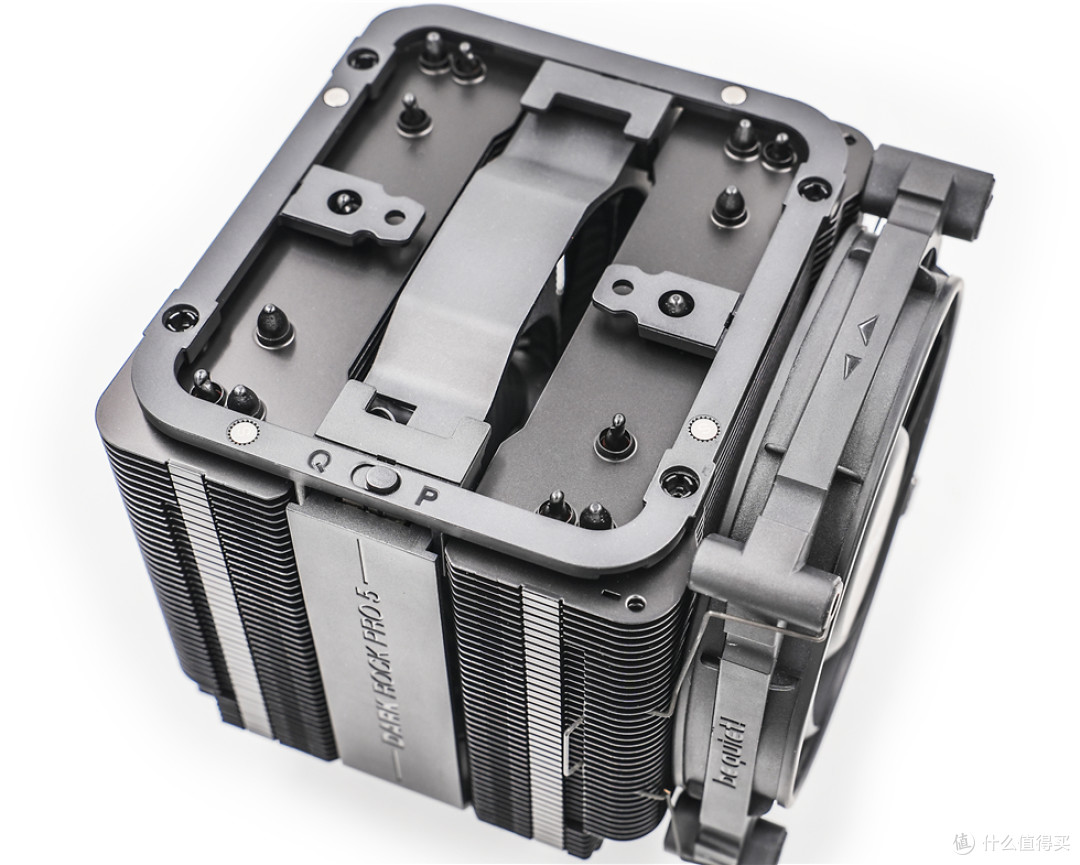

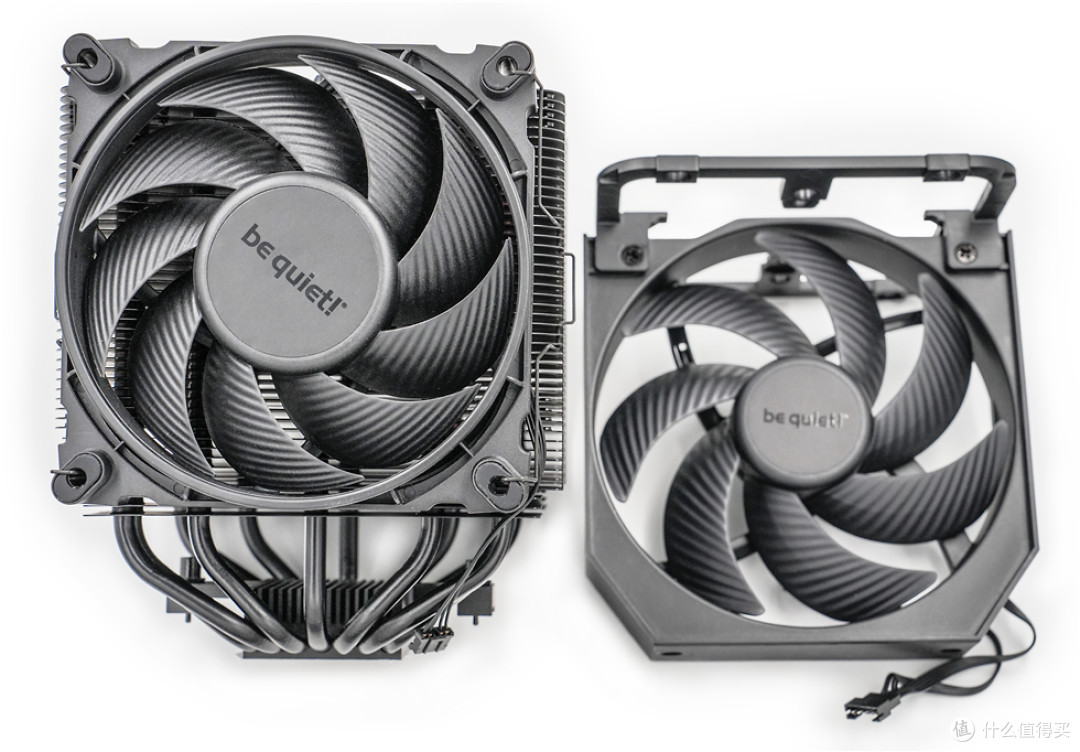

打开顶盖后能看到中间的风扇与顶框，通过卡扣和散热本体固定，至于金属顶盖的固定则是通过四个小磁铁来做到的。

散热片带有陶瓷颗粒的特殊黑色涂层，鳍片连接处采用折Fin工艺，内存一侧的设计为高马甲内存预留出了安装空间。

附送的两个SILENT WINGS PWM风扇，拥有6极电机和标志性的水波纹气流优化扇叶，中间的风扇和顶框已经通过螺丝固定，尺寸略大，是135mm（转数最大1700），外侧的是120mm（转数最大2000），官方标称噪音在Quiet Mode时低至23.3dB（A），在Performance Mode也就32.3dB（A），两个风扇之间通过特殊接口相连接，进而实现静音模式和性能模式的切换。

https://item.taobao.com/item.htm?id=751989290078&skuId=5356687831258

电源

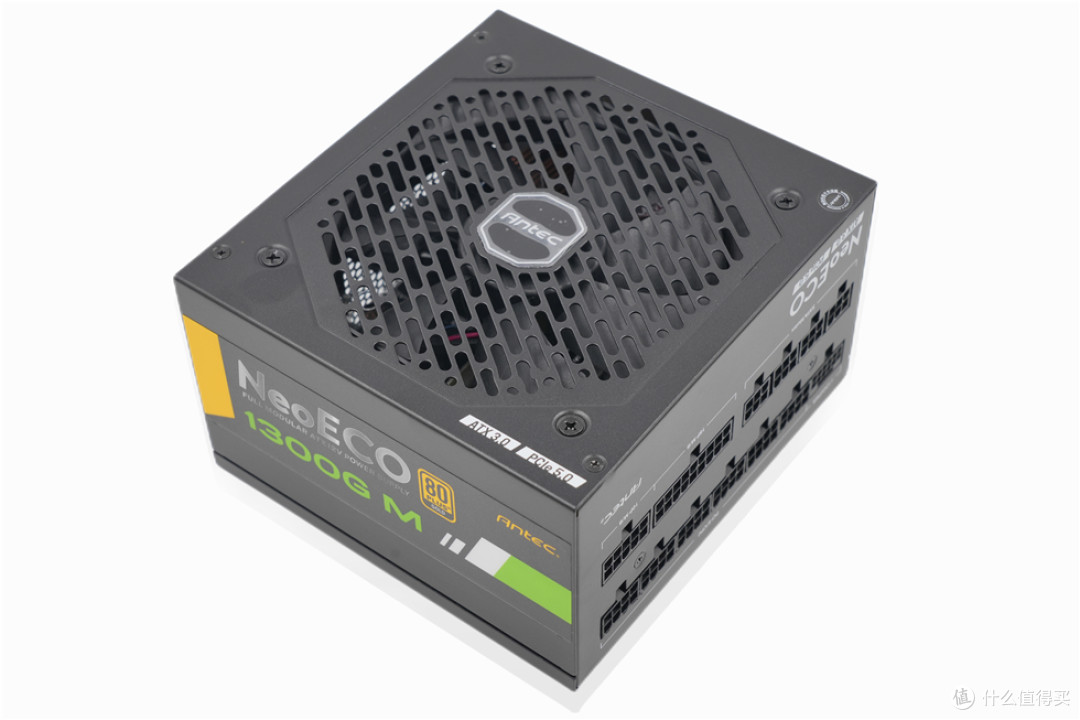

电源采用了安钛克自家的NE1300W金牌全模组电源，官方标称50%负载条件下转换效率高达92.2%，原生ATX3.0。

开箱动图先来一张，电源模组线配齐，已经有原生12V HPWR的16Pin供电线，新显卡不用担心转接头了。

风扇支持智能启停，在50%负载下且温度适宜的条件下能够完全静音。

菊花位来一张，依稀能看到内部元件，全日系电解电容被挡住了，开关旁的按钮即是风扇智能启停也就是EOC智慧节能温控按钮。

全模组接口设计，注意左上角的PCIe 5.0 16Pin接口，最高可支持600W功率输出。

装机&灯效

PA602的巨大空间容纳DARK ROCK PRO 5不是问题。

显卡支架轻松擎住显卡。

灯效部分主要是索泰的4080s显卡提供，海盗船内存的灯几乎都被风冷挡住啦。

测试

3DMARK CPU PROFILE测试，1线程1174，2线程2351，4线程4611，8线程8309，16线程11312，最大线程14591。

3DMARK Time Spy测试，分数27571，显卡分数28936，CPU分数21757。

3DMARK Time Spy Extreme测试，分数13966，显卡分数14348，CPU分数12136。

3DMARK Fire Strike测试，分数48471，显卡分数58610，物理分数51382，综合分数20346。

3DMARK Fire Strike Extreme测试，分数32982，显卡分数34062，物理分数50898，综合分数18680。

3DMARK Fire Strike Ultra测试，分数18020，显卡分数17595，物理分数51283，综合分数10059。

3DMARK PORT ROYAL测试，显卡分数18373。

DLSS测试也跑了一下。

众生平等奥德赛，2K分辨率，画质极高，平均帧率133；4K分辨率，画质极高，平均帧率95。

孤岛惊魂6，2K分辨率，画质极高，平均帧率148；4K分辨率，画质极高，平均帧率95。

古墓丽影：暗影，2K分辨率，设置如上，平均帧率130；4K分辨率，设置如上，平均帧率67。

赛博朋克2077，
2K分辨率，选择快速预设方案光线追踪：超速，平均帧数84.09；

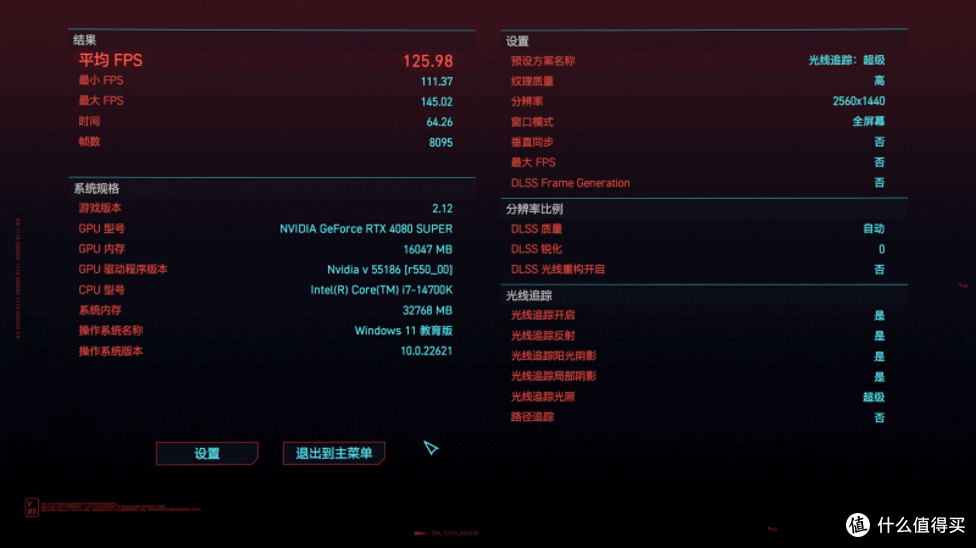

2K分辨率，选择快速预设方案光线追踪：超级，平均帧数125.95；
4K分辨率，选择快速预设方案光线追踪：超速，平均帧数55.70；
4K分辨率，选择快速预设方案光线追踪：超级，平均帧数84.91。

吃鸡设置如上上图，渲染比例开到120，效果最高，2K分辨率，帧数在220-280浮动，4K的忘了放哪了。

室温23℃，降压微调，大核锁定5300，小核锁定4200，稳定通过各项测试，单烤FPU跑了12分钟温度稳定——CPU温度70℃、CPU核心81℃、CPU封装81℃，CPU核心电压1.093V左右，CPU功耗稳定在202W左右，频率全核5300/4200MHz。
14700K在这个设置下属于降压降温，DARK ROCK PRO 5压的很稳，曲线平直，温度较默认设置普降15℃以上，功耗也有降低。

以上就是本次ROG MAXIMUS Z790 DARK HERO主板+华硕创意国度ProArt PA602机箱+14700K+索泰4080 SUPER装机分享的全部内容，收工~
