拆解报告：比亚迪版华为10W充电器HW-050200C01

在对华为18W充电器的比亚迪版和赛尔康版进行拆解之后，充电头网今天继续为大家带来华为10W充电器的比亚迪版和达宏版的拆解。这两种10W规格的华为充电器外观延续了华为原装充电器的风格，而且型号也是一样的。那么，我们先一起来看看比亚迪版华为10W充电器的拆解，看看里面用料如何。

一、比亚迪版华为10W充电器外观

这款充电器外观延续了华为原装充电器的风格。纯白色机身壳采用PC材质，表面进行亮面烤漆处理很光滑，侧身为光滑弧面过渡。

充电器正面有凹槽处理，背面输出侧是一道凸起的设计，方便充电器插拔使用。

输入端采用固定式国标插脚。

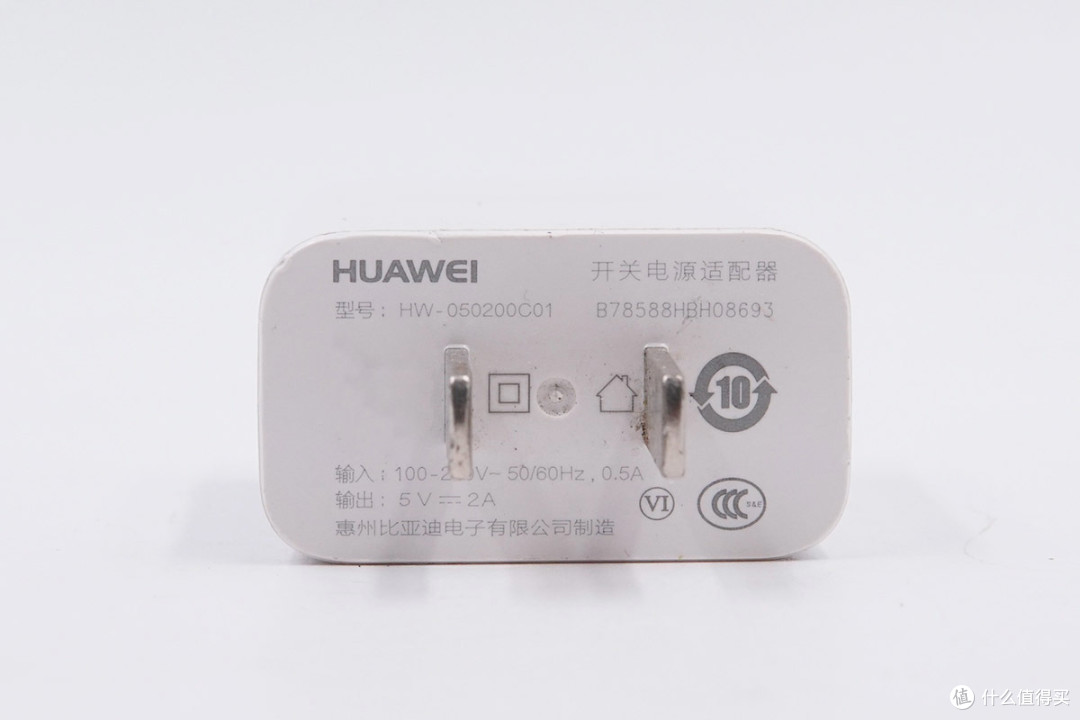

插脚端外壳上标注产品信息

名称：华为开关电源适配器

型号：HW-050200C01

输入：100V-240V~50/60Hz 0.5A

输出：5V/2A

惠州比亚迪电子有限公司制造，产品已经通过3C认证和VI级能效认证。

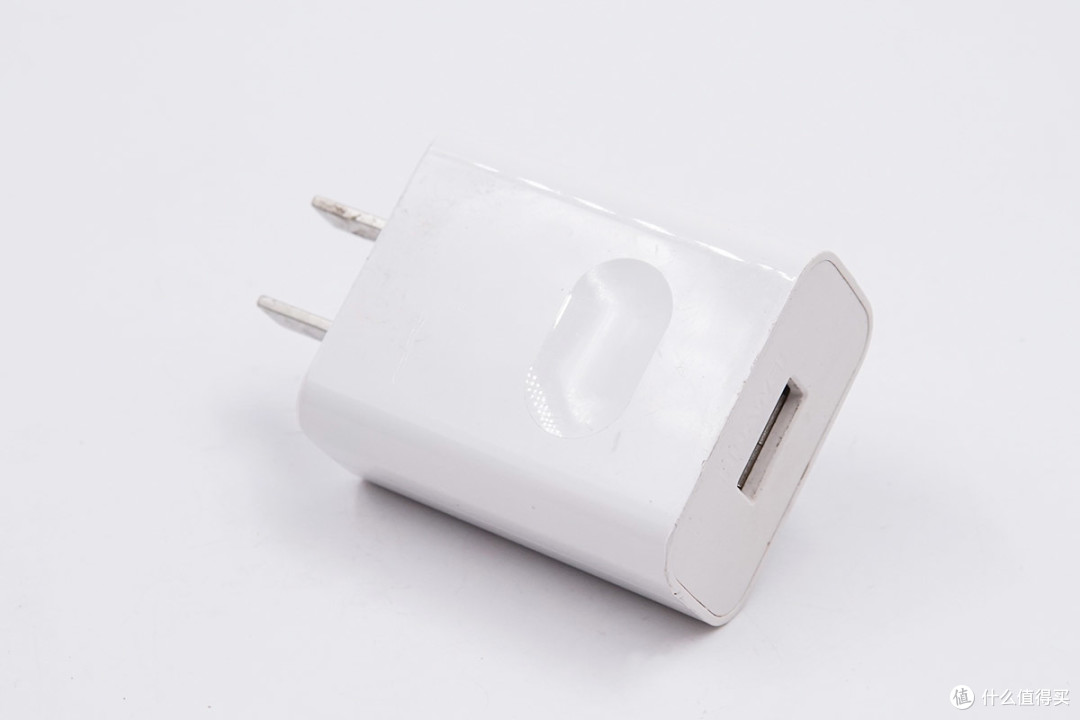

输出端面板中心配有一个USB-A接口，接口采用白色胶芯，上方凹印“HUAWEI”品牌logo。

与苹果10W充电器大小比较，体积相当。

净重约为37g。

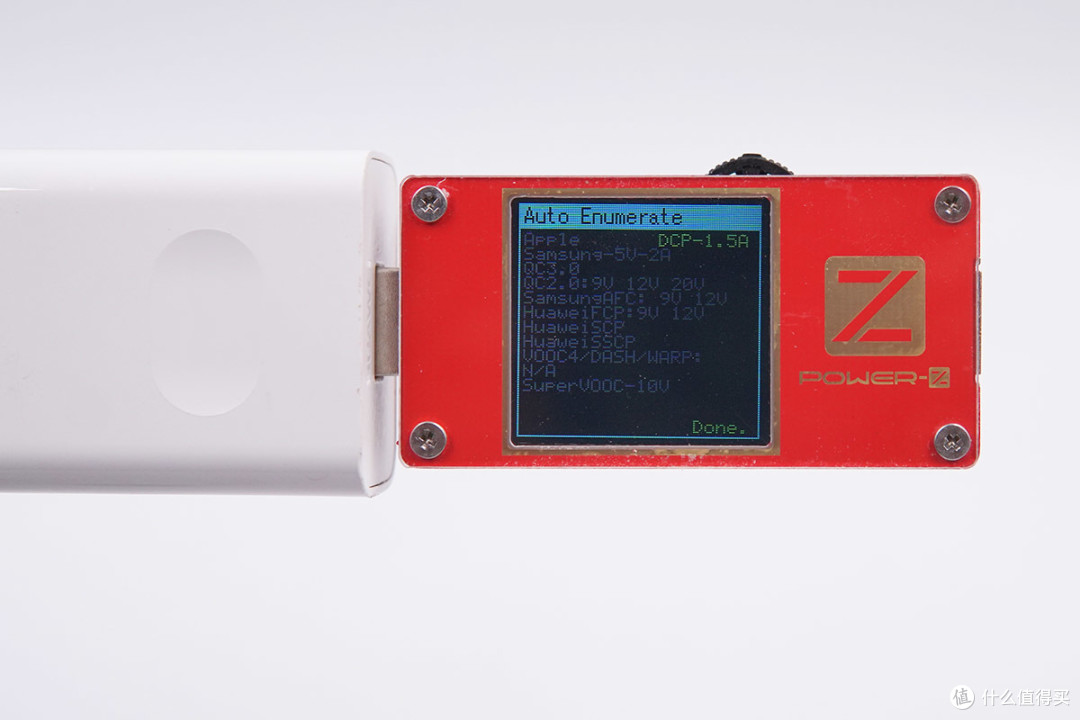

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示支持USB-DCP协议，此外没有检测到其他协议。

二、比亚迪版华为10W充电器拆解

拆掉输出顶面外壳将PCB板取出，变压器及旁边的元器件打胶固定，输入输出端之间有白色塑料绝缘板进行隔离。

PCB板输入端一览。

延时保险丝，规格为2A 250V，打胶进行固定。

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

PCB板侧一览。

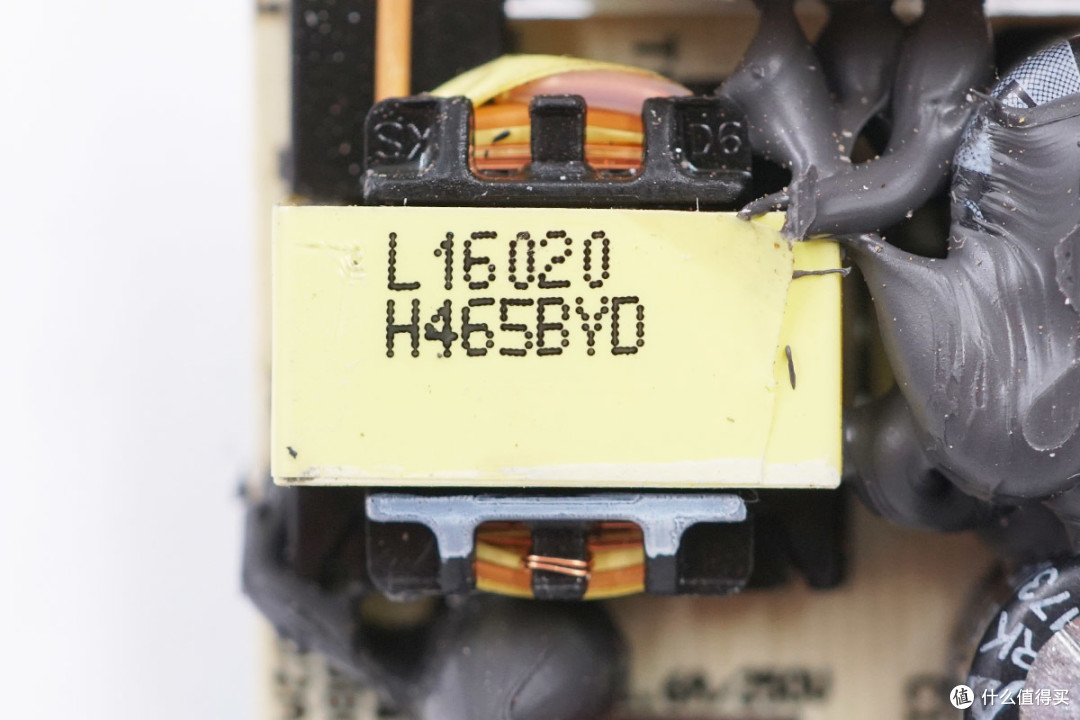

变压器特写，上面喷码有信息。

另一侧面上两颗初级滤波电解电容、保险电阻。

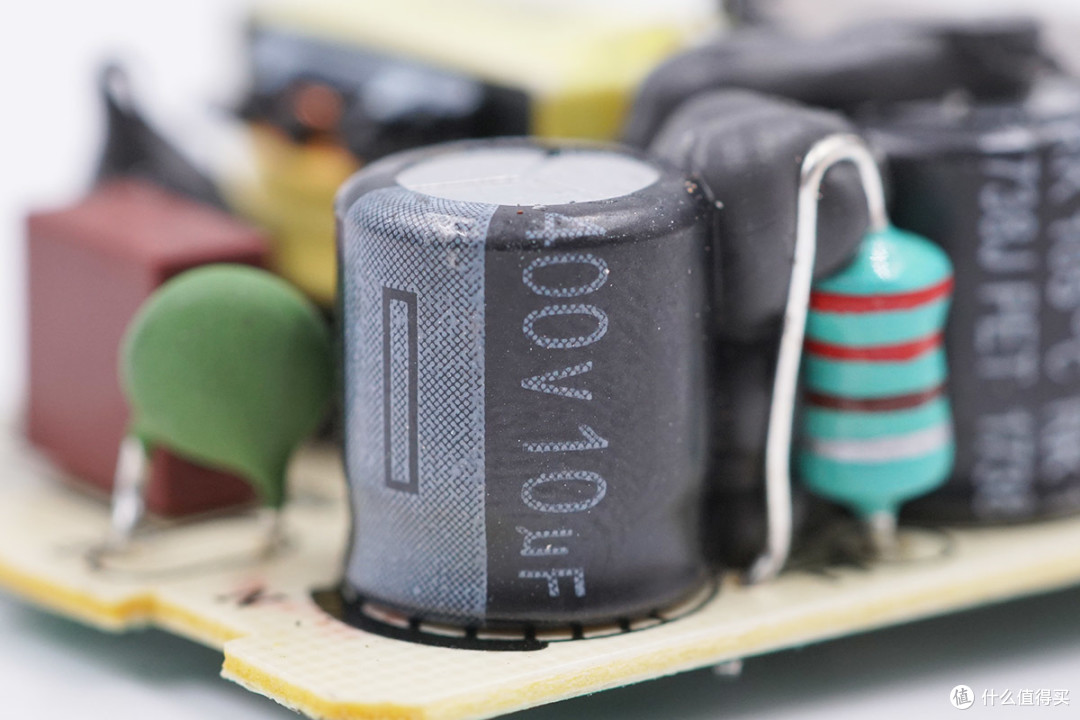

初级滤波电解电容，规格为10μF 400V。

另一颗初级滤波电解电容，规格同样是10μF 400V，且这两颗电容都是由AiSHi艾华提供。

中间是一颗保险电阻。

清理掉硅胶，电容后面是一颗初级开关MOS。

华晶CS6N70A3D1-G初级开关管特写。

CS6N70A3D1-G详细资料。

输出端USB-A接口母座过孔焊接，两侧各有一颗固态电容。

输出抗干扰蓝色Y电容特写，品牌为ISND，来自厦门华信安电子科技有限公司。

输出滤波固态电容特写，规格为270μF 6.3V。

另一颗输出滤波固态电容，规格为470μF 6.3V。

PCB板背面一览，初级次级之间有一块白色绝缘板，背面有三颗芯片比较显眼。

输入端ABS210整流桥。

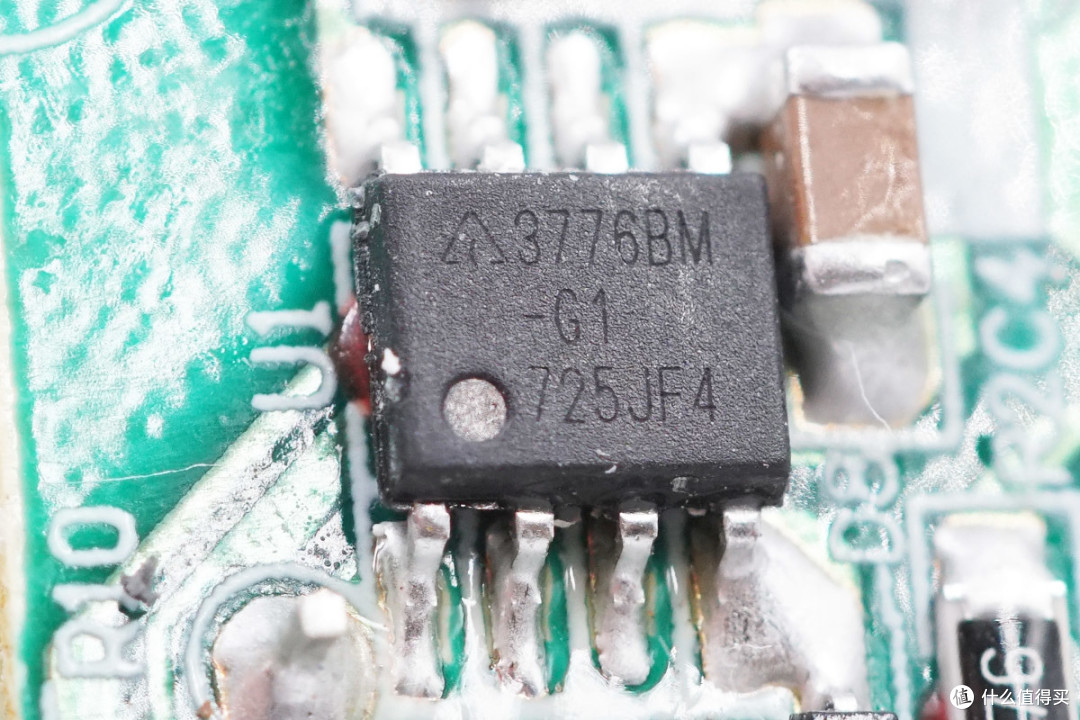

初级IC Diodes AP3776B PWM控制器。

DIODES AP3776B详细资料。

Diodes APR3415B 同步整流驱动+MOS 二合一芯片。

DIODES APR3415B详细资料。

全部拆解完毕，来张全家福。

充电头网拆解总结

这款比亚迪版华为10W充电器外观上延续了华为原装充电器的风格，机身壳采用白色PC阻燃材质外壳，表面进行亮面烤漆处理。充电头网通过拆解发现，内部使用了Diodes达尔的AP3776B PWM控制器和APR3415B同步整流驱动+MOS 二合一芯片作为整套充电方案，此外还有华晶的CS6N70A3D1-G初级开关。变压器和周围的元器件均有打胶固定，内部很稳固。
