自做自乐 篇一：博世 锂充电钻 更换电机维修记录（GSB/GSR120-LI）

创作立场声明：文字原创、图片原创、寻求DIY之乐。

2018年买的博世12V充电锂电钻GSB/GSR120-LI，前几天突然坏掉了。使用的时候冒烟儿，异味儿，后部电机发黄色的闪光。感觉这东西这么容易坏呀，总共也就用了4000次吧。

1 博世充电钻维修咨询

询问博世客服以后说这种情况下有可能是电机坏了，需要更换电动机，并且电动机是无刷的，没有办法维修，只能更换。

拿到了当地维修店的电话，打电话沟通以后他们一个电机是85块钱，加上手工费10多块钱，总共价格是90多块钱。

考虑了一下去维修站的时间成本比较高，感觉自己换电机应该没问题，决定自己在网上买电机维修。

博世12V充电手电钻锂电钻GSB/GSR120-LI家用多功能电动螺丝刀工具399元天猫精选去购买

2 维修用工具

2.1 组合螺丝刀套装

博世的充电钻是通过几个螺丝组装到一起的，但螺丝使用是米字型的，因此家中备一套螺丝刀套装是很有必要的，螺丝刀套装能够拧各种各样的螺丝，如一字、十字、米字、三角、方头、六角、Y字等，基本能够满足家里修理数码产品、小物件的需要。

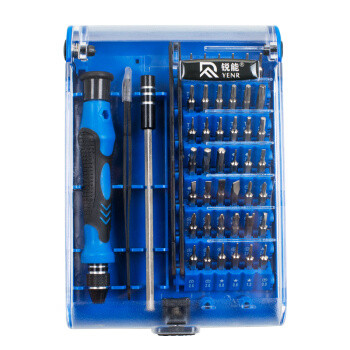

螺丝刀套装，很有用

得力螺丝刀套装家用万能六角手机维修多功能笔记本清灰拆机工具26.5元天猫精选去购买

锐能（RAYENR）螺丝刀套装45件精密螺丝批多功能起子苹果手机数码电脑维修工具螺丝刀组套组合NR0019-129.9元京东去购买

2.2 恒温电焊台

更换电机需要进行焊接操作，有一个恒温电焊台是非常必要的，恒温电焊台能够保持烙铁头的温度基本恒定对，对保护焊接点周边部件是非常有价值的。能够根据焊点的不同和焊接材料的不同，调整到适合的温度。

恒温电焊台

艾瑞泽数显电焊台936电烙铁套装可调温恒温电洛铁电焊台946数显款938工业级电焊台+5件套108元京东去购买

安立信T12焊台大功率数显电烙铁可调恒温手机维修焊接工具DIY套件168元天猫精选去购买

2.3 焊锡、松香（助焊剂）

焊锡必然需要用的，最好选择无铅的焊锡，对焊接人的身体是比较好的。尽量选择含锡量比较高的。

松香（助焊剂）对于焊接中上锡是非常有帮助的，也是必备物品之一。

老A（LAOA）带松香芯焊锡丝0.8mm活性无铅含锡99.3%高纯度免清洗LA81905536元京东去购买

安立信环保无铅焊锡丝0.8mm松香芯低温维修焊接1.0焊丝高标准锡线15.8元天猫精选去购买

LAOA无酸焊锡膏焊油助焊剂25GLA81300118元京东去购买

2 博世手电钻拆解

博世充电钻拆解比较方便，总共是几个螺丝，拆下来以后就可以打开了。下图是刚打开的情景，里面已经掺杂了好多木头的碎屑。

充电钻拆解 外壳拆去

博世充电钻部件拆卸非常简单，直接从槽里拿出来就可以，总共能够分解成如下几块。

拆卸的时候最好每拆解一部件用手机拍一下充电钻，万一以后安不上，可以用这些照片作为参照。

博世锂电钻 全分解零件图

3 网购博世电机

为了保证新的电机与原电机一样，把新电机拆了下来，上面刻有型号。

搜索了淘宝的店铺，感觉博世这个电机卖的真的不便宜，比授权维修点就便宜那么几块钱。最后77块钱到手。与客服交谈，并且把我拆下来的电机发给客服，要求是一模一样的，客服也说是一样的。

拆解的博世原装电机 上面有型号

新的电机到达，外观看起来非常相似，端详了一下，有两处不同，其一，电机正负极那面有处红点位置不一样，见下下图。其二，电机上刻的三行标识中间一行不同。

新到的电机，跟原装的差不多

电机红点位置不一样，红点应该代表的电源正极

电机刻字中间部分不一样

4 更换电机

换电机首先就是把旧电机的电线从电机上熔取下来，这时电烙铁的温度需要调到400度。上面说的有红点的地方，实际上认为应该是代表这一侧电机输入应该是正级。

然后再把新电机跟电线焊到一起，一定不要把正负极接反了，有红点的那一侧是正极。

最后把电机再组装到一起，把螺丝拧好。这样充电钻满血复活了。

电烙铁将电线与电机熔化分离，温度400度

安装回外壳

博世充电钻 满血复活

5 总结

没想到博世的充电钻这么不抗用，用4000次应该也不算多。

各个主要部分都可以轻易的更换，并且各个部件网上都有卖的，这样对于有动手能力的人来说是比较理想的。
