很容易就能搞定的ITX小钢炮,IN WIN A1 Plus 装机作业
前言
IN WIN A1 Plus可以说是一款非常经典的ITX机箱了,虽然从初版到现在已经3年,但Plus版本改进了不少地方,已经趋于完美,20L左右的体积能承载绝大多数高端硬件,顶配精美的无线充电模块更是给功能上增色不少,而底部带RGB灯效的亚克力底座和标配的2把天狼星RGB风扇,能让玩家在灯光上玩出多种花样,于是乎就有了这一台白色版本装机作业。
整套费用在9K多点,虽然谈不上高端配置,但各方面都非常均衡且具备较好的性价比,能满足绝大多数游戏和办公需求。平台是R5 3600X + X470,内存选择的是ZADAK的MOAB,性能和灯效都有了,显卡选择的是讯景的5700XT,低调的外观加上高端的散热配置,正好适合在A1 Plus中使用,散热方面由于机箱自带了2个不错的风扇,所以只添置了一个风冷散热器,来自利民新推出的AK120 MINI,135mm的小塔压R5 3600X完全没有问题,电源方面使用的是机箱自带的650W金牌电源,应付这套配置绰绰有余,所以并不需要单独进行更换。
配置清单:
处理器:AMD 锐龙5 3600X
主板:华硕 ROG STRIX X470-I GAMING
内存:ZADAK MOAB DDR4 3200 16GB (8G×2)
显卡 :讯景 RX 5700 XT 8GB 海外版
固态硬盘:西部数据 WD_BLACK SN750 500GB
机械硬盘:西部数据 蓝盘 1TB 5400转128M SATA6Gb/s
散热器:利民 AK120 MINI
机箱:IN WIN A1 Plus
整机展示
由于有过几台A1的装机经验,所以在安装上有一定的心得,装机过程也很顺利,直接来看装机的成品吧。

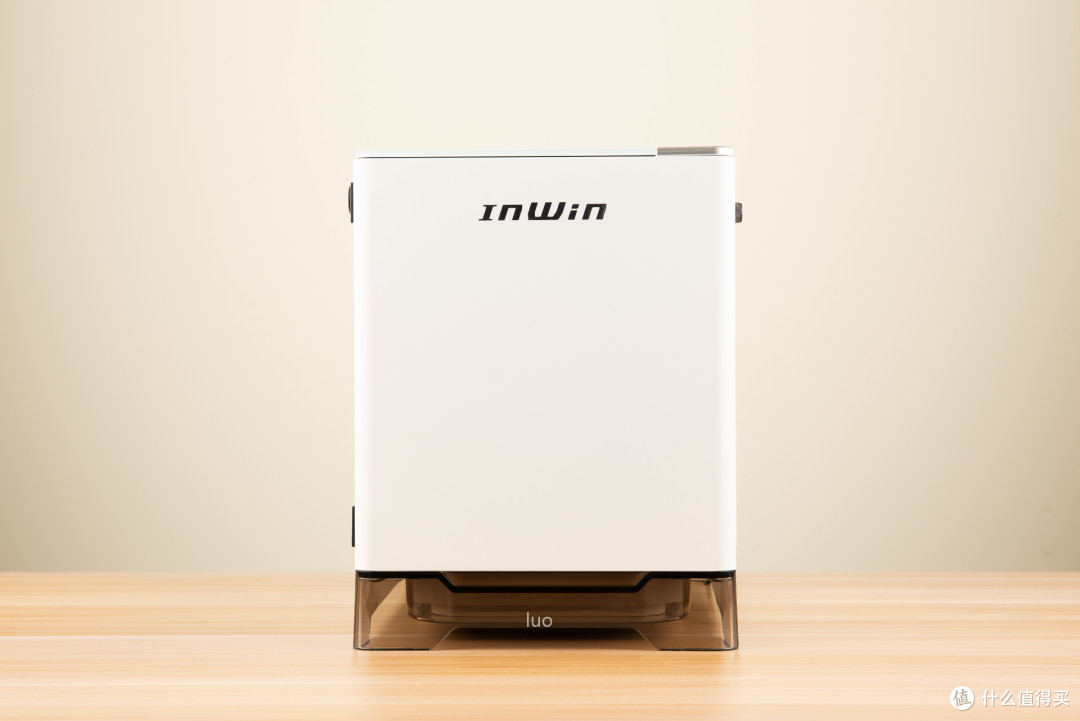

机箱正面,前面板设计简约,仅在中间靠上位置有新版IN WIN logo。
机箱背面。
机箱左侧,采用熏黑钢化玻璃侧板,能隐约看到内部硬件。

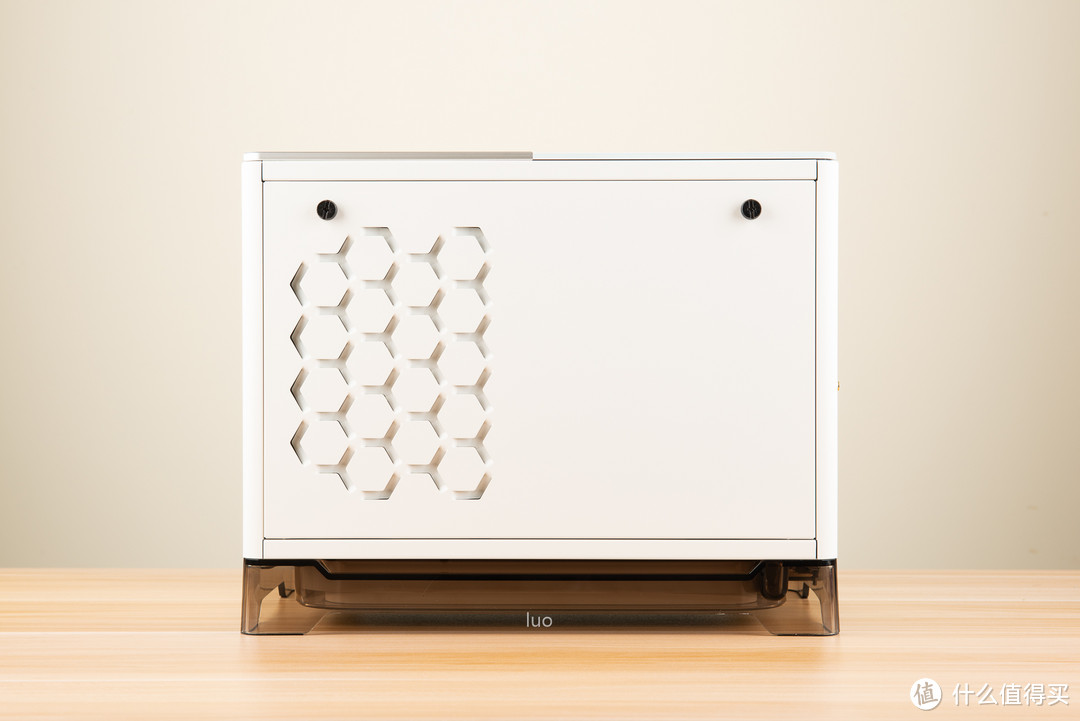

机箱右侧,前部有蜂窝状的通风开孔。
机箱顶部,白色部分其实是一块玻璃材质。
IN WIN logo。
前置接口和按钮,从上到下依次是音频接口、2个USB 3.0接口、硬盘指示灯、电源指示灯、开机按钮。

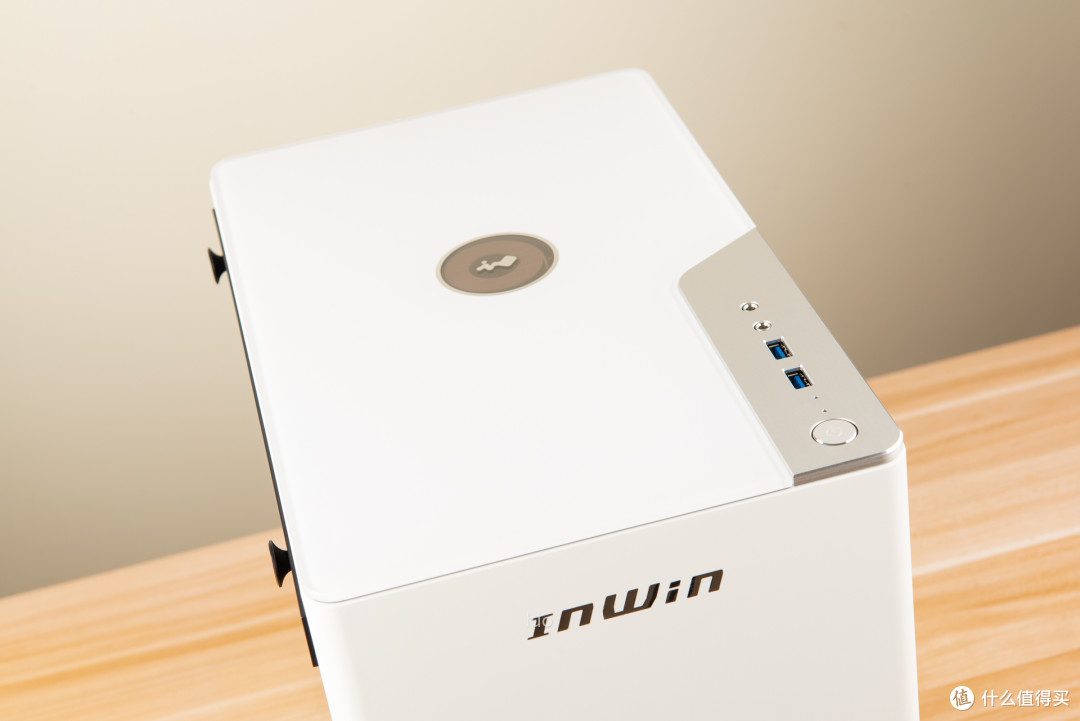

机箱顶部的无线充电位置,这里露出了充电线圈。
右侧板上的通风开孔,这里用于出风。
机箱各角度照片。
左侧板采用免螺丝固定,按压式卡口固定,按压固定,拉拔解锁,拆装很方便,移除侧板后内部结构一览。
右侧板采用手拧螺丝固定,移除后背线区域一览。
主板侧。
电源位置,上部有一个带有IN WIN logo的挡板,用于隐藏线缆,这里后面采用的是一颗650W金牌电源,相较1代提升不少。

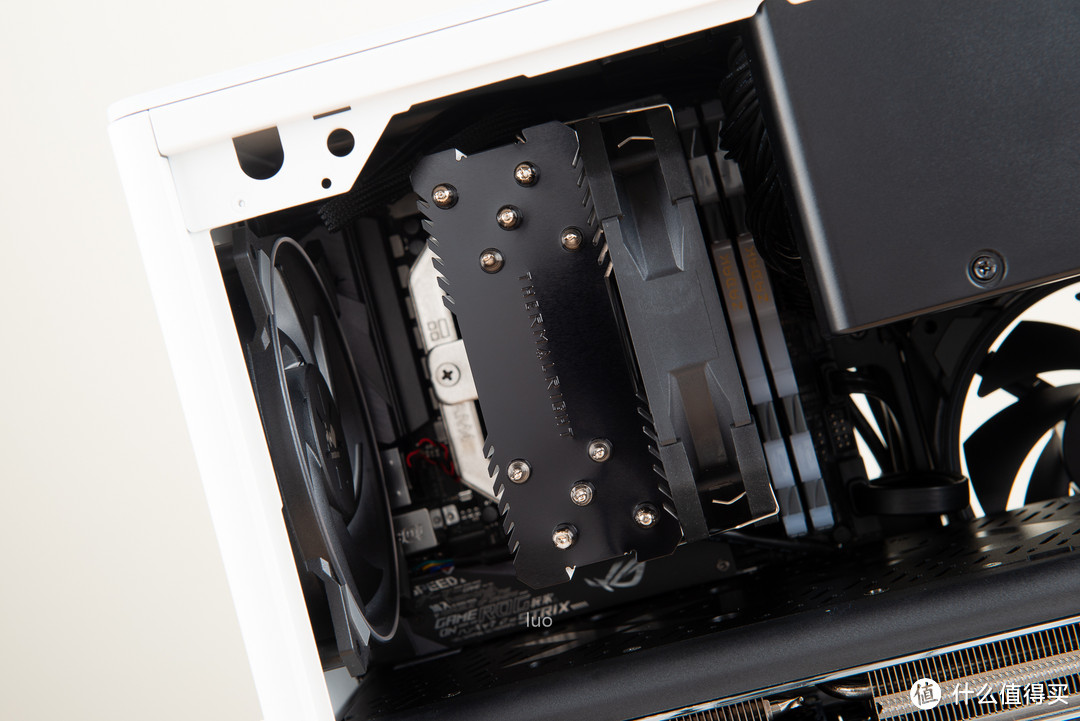

主板区域,可以看到散热并不会很大,不影响安装和后期拆装维护,这里采用了利民的135小塔AK120 MINI。

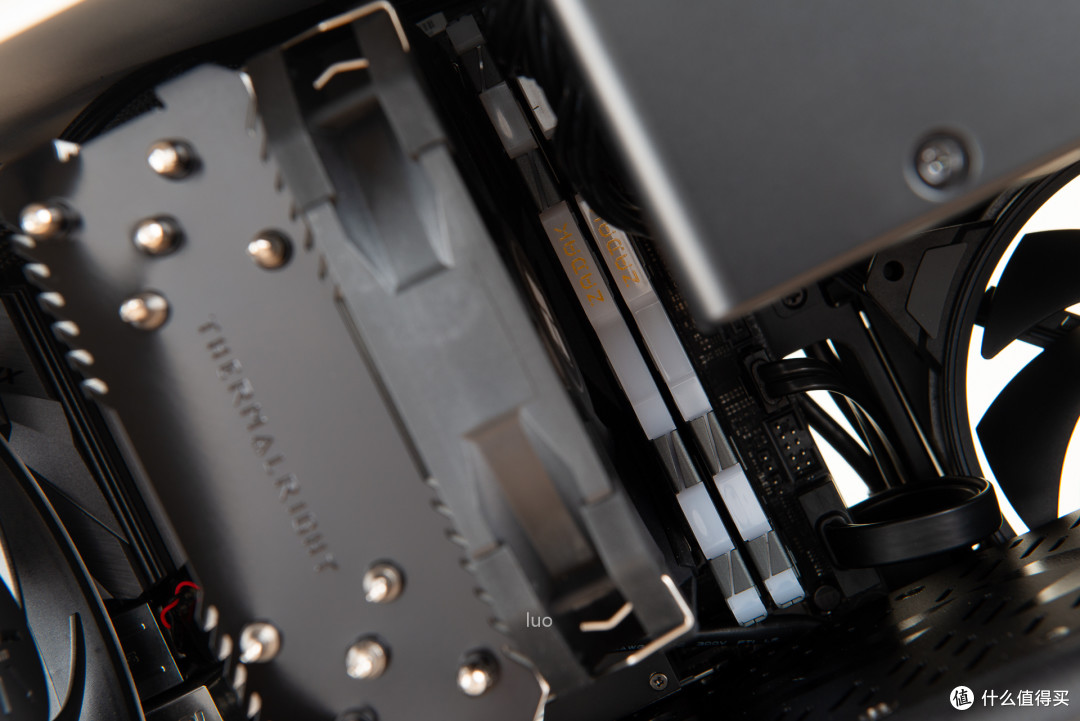

内存顶部没有被挡住,能很好的展现灯效。
机箱尾部的风扇,与散热器差不多在同一直线上,能快速带走CPU部分的热量。
机箱前部的排风风扇,可用于带走显卡部分的热量。
带灯效的败家之眼散热片。

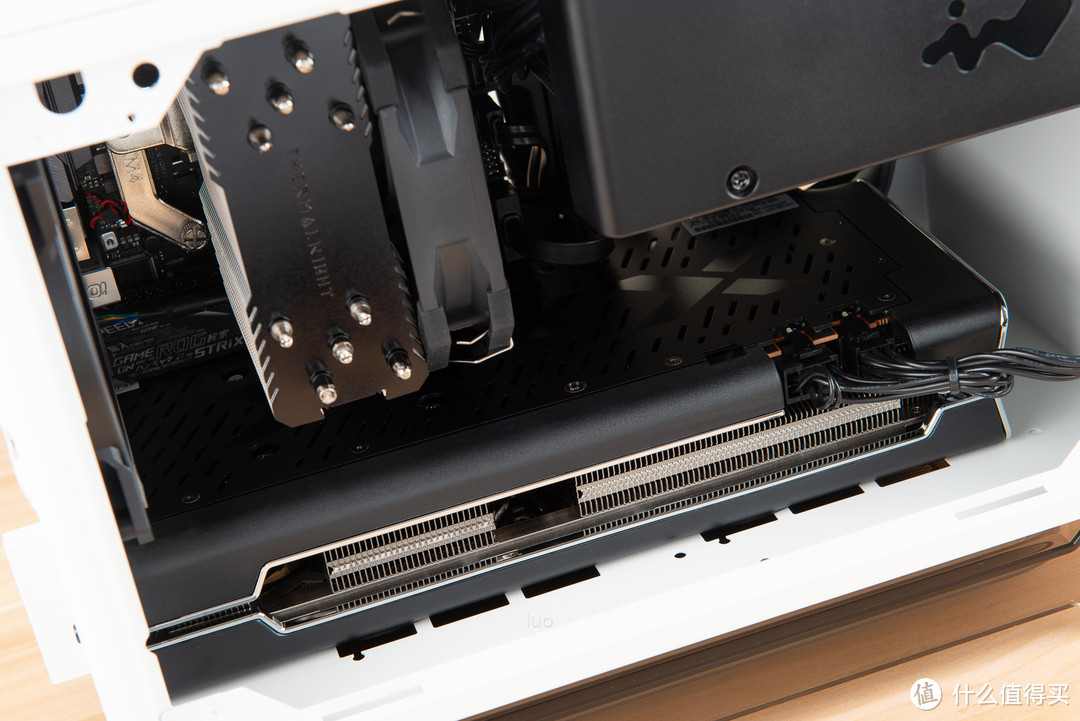

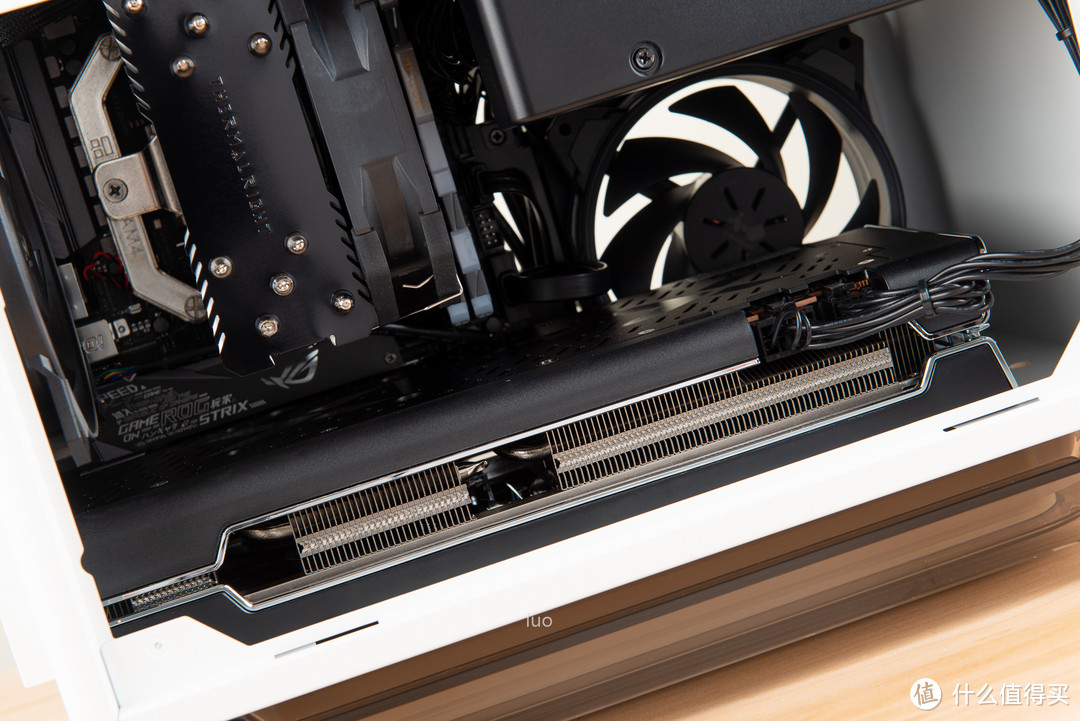

显卡区域,可以看到这块显卡基本占用了底部位置,但兼容性上是不错。
显卡金属背板,提升了整体强度。
显卡供电部分的走线,BIOS切换开关也在这个位置,能很好的进行切换。
背线侧。
电源部分,有一些空间还可以用于藏线。

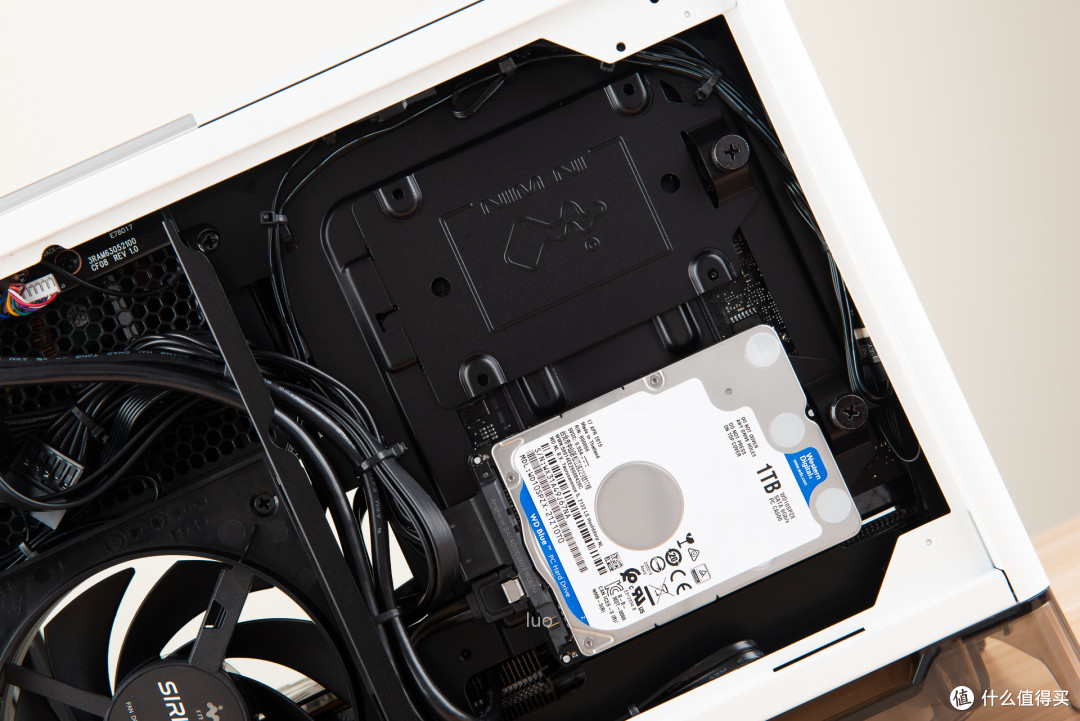

主板背面支持2个2.5寸硬盘安装。
电源下方的排风风扇。
灯光展示
IN WIN A1 Plus自带了RGB灯效,默认采用的幻彩灯效,下面为机箱正面灯光效果。
侧面灯效一览。

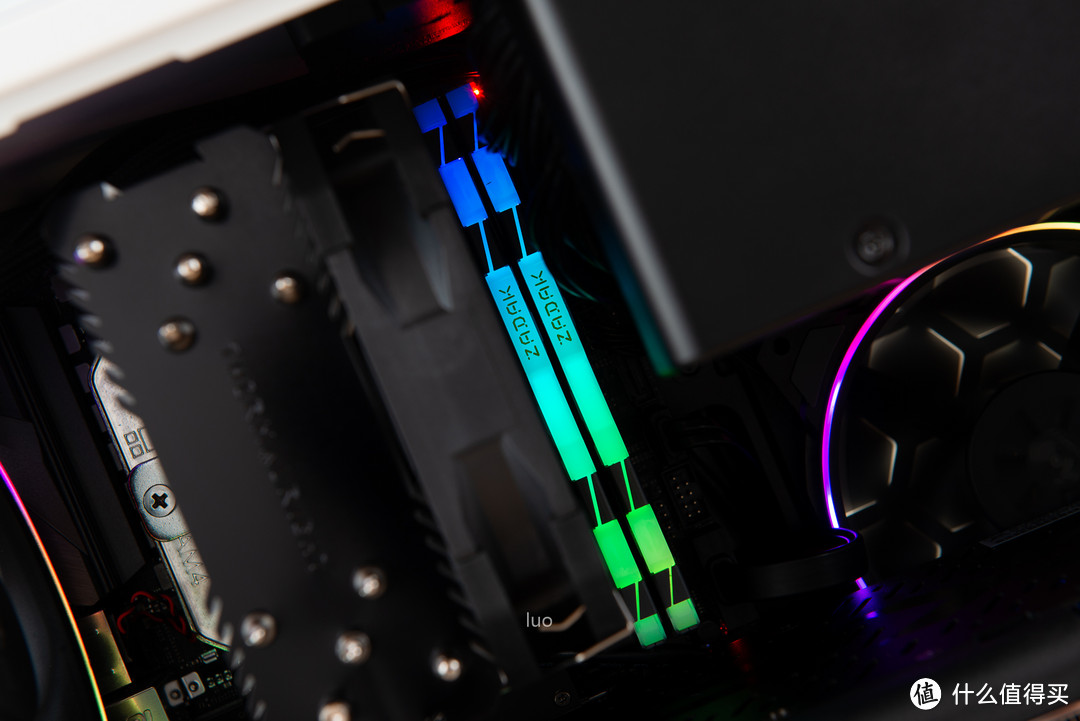

内存灯效。
自带的两个天狼星ASL120 RGB风扇,灯效非常有质感。
机箱底座的灯效。
配件展示
CPU选择的是AMD 锐龙5 3600X,主频较3600高0.2GHz,官方特调体质还是有保障的。
主板没有选择X570,一是价格比较高,二是X470已经能很好的满足3600X的运行,在外观上依然经典。
败家之眼带有RGB灯效,芯片组及M.2 SSD上面有弹幕体信仰文字。
质感极强的供电散热片,上面有STRIX字样。

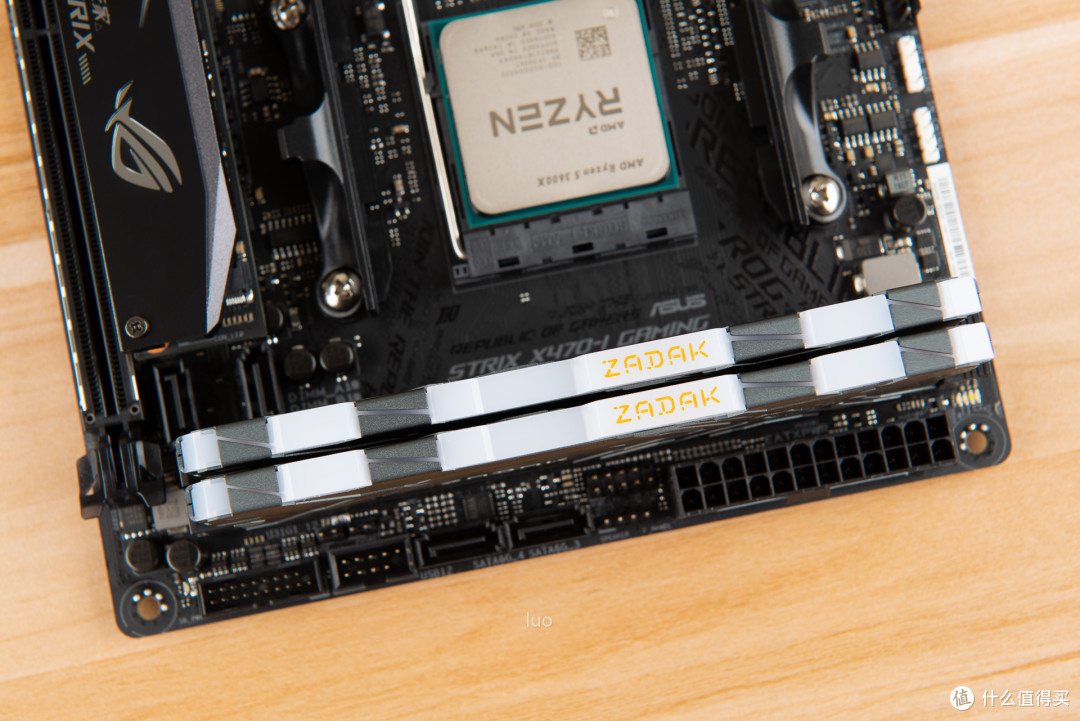

现在已经能很方便的购入ZADAK内存,配色为灰色,与主板很搭,顶部的导光带做工也不错,能很好的进行灯效展示。

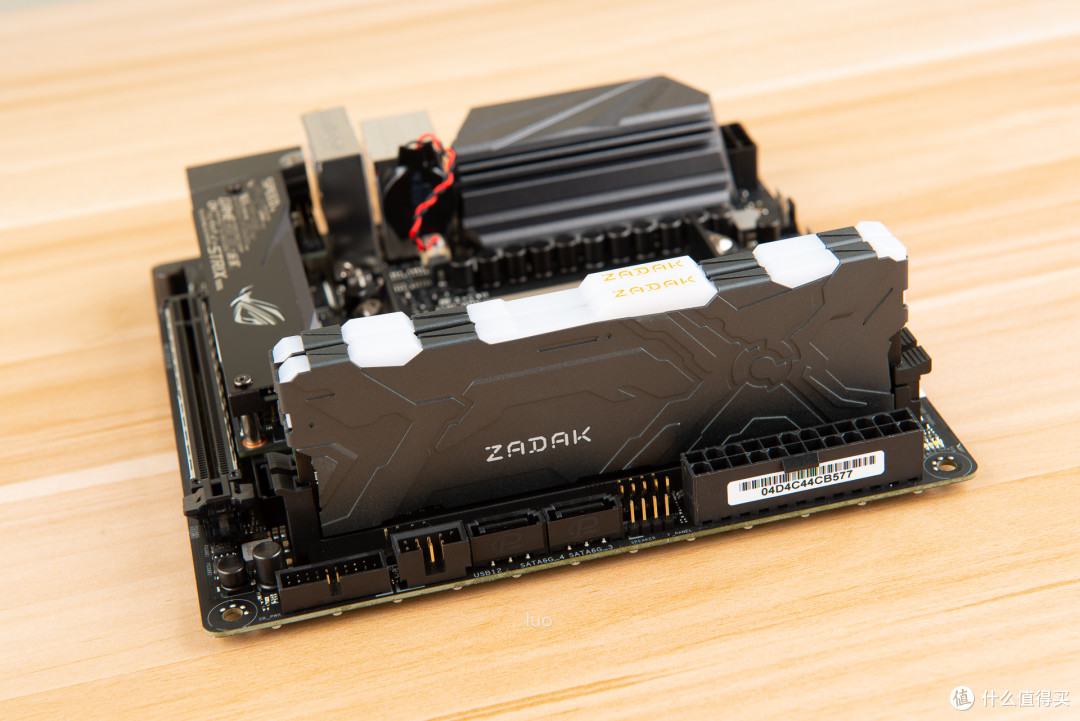

内存正面效果,散热片表面的纹路极为有设计感。
除了三星SSD外,最近使用较多的就是WD SN750了,性价比不错,性能有保障,跑分也非常强悍。
考虑到存储需求,选购了1块1TB的机械硬盘,相较3.5寸的机械硬盘,2.5寸的运行起来很静音。
考虑到机箱对显卡的限制,最好不要超过2.5槽,所以这次选择的是来自讯景的海外版5700XT双风扇版,拿到手后感觉非常厚重,细节方面也很精致,亮面的风扇非常好看。5700XT的性能接近2070S,但价格上太具有诱惑力了。

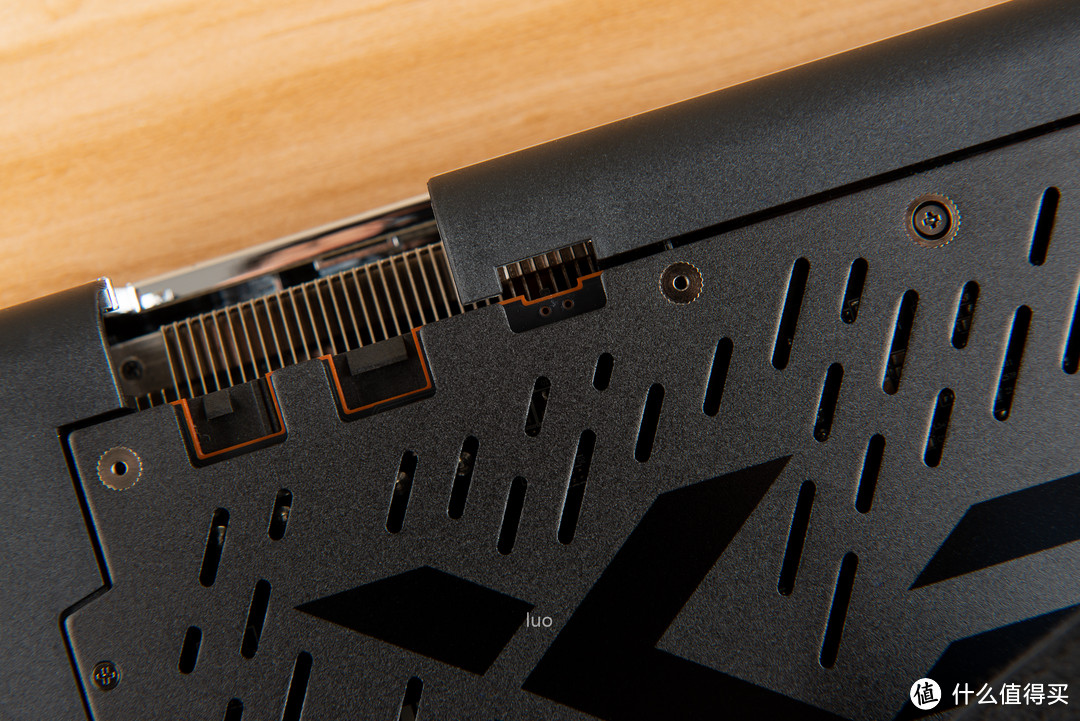

金属背板上开有较多的散热孔,中间印有XFX的logo。
8pin+6pin的显卡供电,供电部分并没有越肩设计,对于有限高的机箱支持是友好的。
显卡顶部,可以看到分段的散热鳍片,表面采用了镀镍处理,查询官方介绍采用了4根热管。
风扇部分,100mm大尺寸11叶风扇,支持智能启停,叶片采用了亮面设计,风扇中间有银色金属拉丝带有XFX logo的装饰。
显卡前部,类似跑车的进风口。
BIOS切换开关,支持性能模式运行。

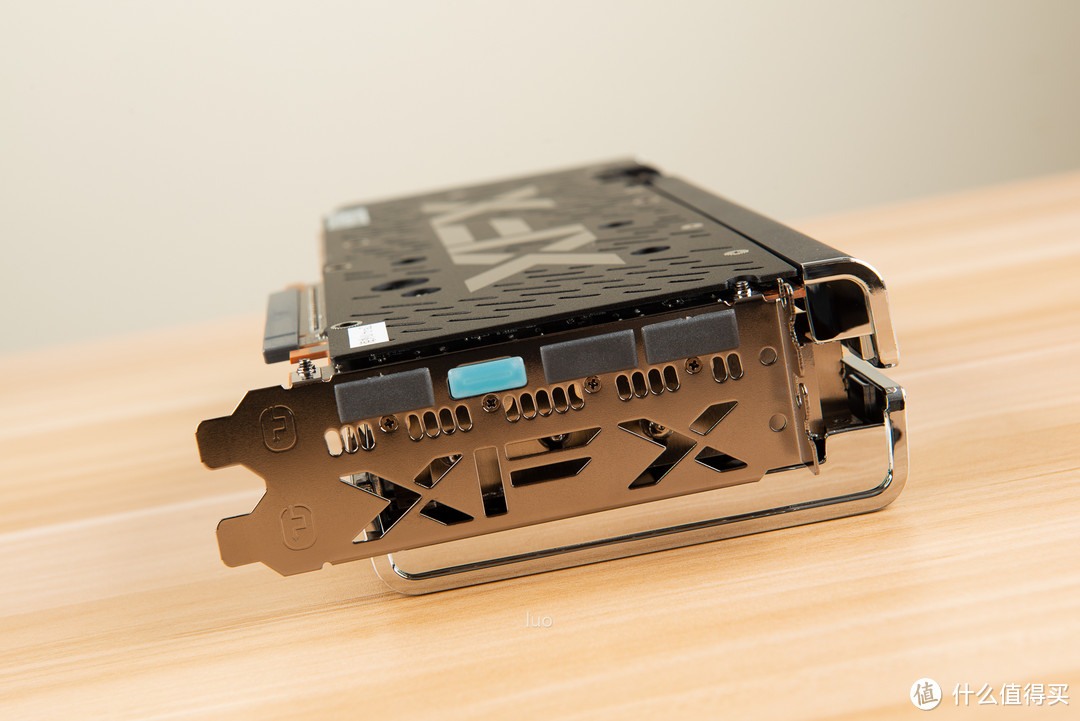

显卡背部接口,3个DP、1个HDMI,并带有XFX logo的散热开孔。
虽然机箱对高塔散热器支持不错,但安装风扇的时候较为困难和烦琐,所以这里选用的是利民新推出的利民 AK120 MINI,5热管设计,高度仅135mm。
散热器正面,可以看到散热鳍片非常密集。
TL-D12风扇,兼顾静音和性能,针对限高进行了专门设计。
安装上风扇的效果。
最近利民的散热器底座方案,非常好用。
采用螺丝进行固定。

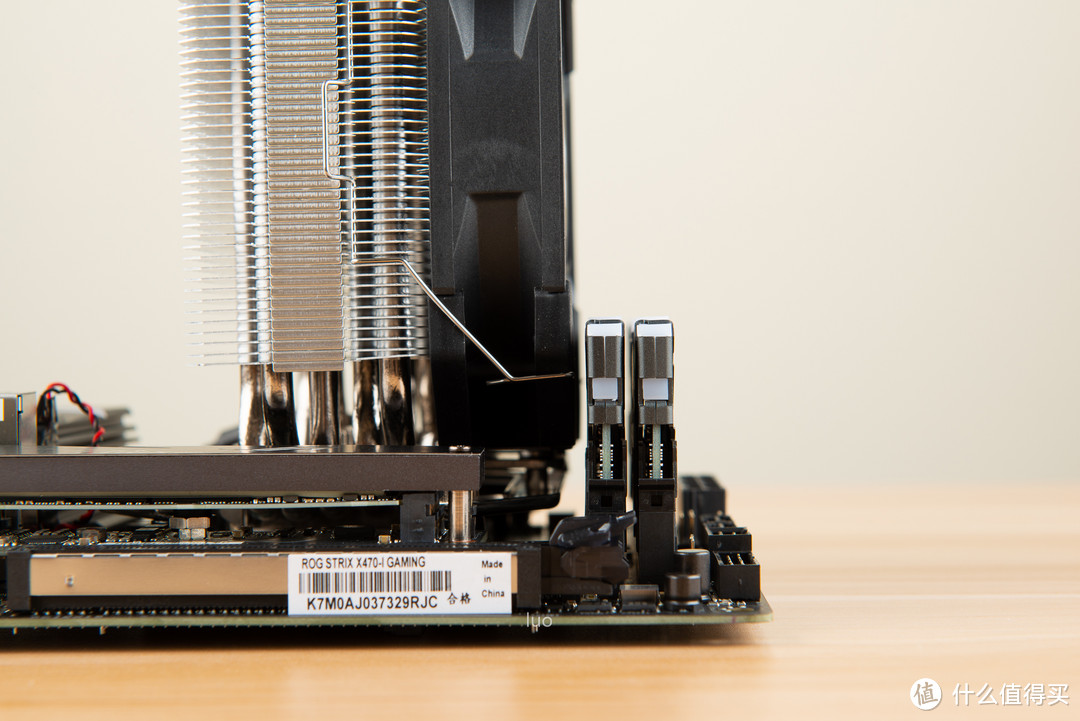

AK120对内存的兼容性完美。
安装上散热器后的平台效果。
IN WIN A1 Plus,此次选用的是白色版本,还有黑色和粉色版本。

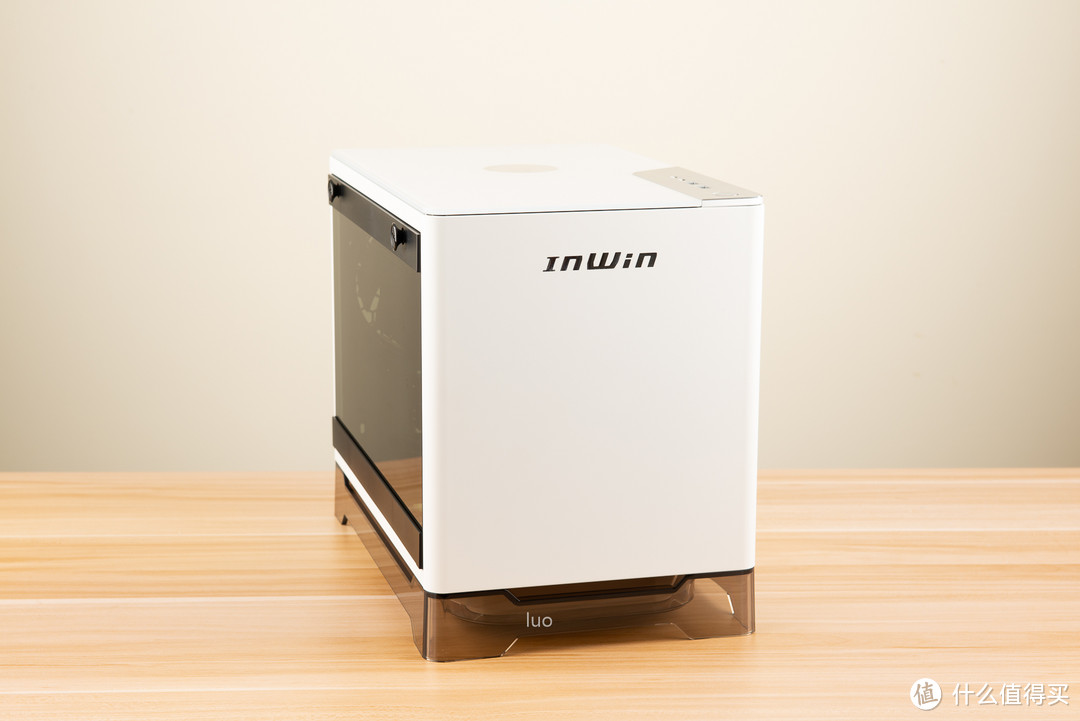

45°视角。
左侧采用的是熏黑的钢化玻璃侧板。

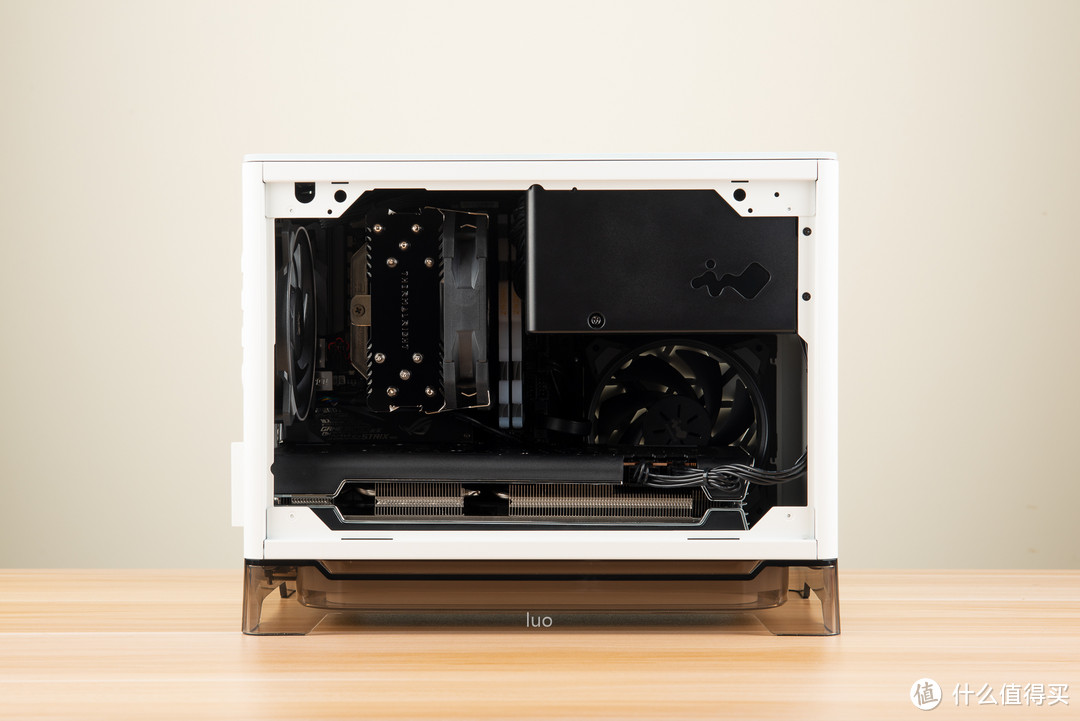

移除侧板后内部一览。
性能测试
AI Suite 3界面,调节好风扇转速,能保证整机在低负载时非常静音。
在AMD Ryzen Master中手动超频到4.3GHz,CPU电压1.275 伏特。
CPU-Z截图。
CPU-Z性能测试,与i9-9900KF进行对比。
GPU-Z截图,默认频率1870 MHz。
Thaiphoon Burner截图,可以看到采用的是三星B-die颗粒。
CinebenchR20 测试结果,CPU为3904 pts。
CinebenchR15 测试结果,OpenGL为174.85 fps,CPU为1723 cb。
AIDA64内存测试。
SSD性能测试。
3DMark Fire Strike Extreme 得分12338,显卡得分13609。
3DMark Time Spy 得分9115,显卡得分9453。
鲁大师配置信息。
鲁大师娱乐跑分537493分。
手动超频到全核心4.3GHz,使用AIDA64 FPU拷机测试10分钟,CPU核心平均温度为70℃,可以看出在IN WIN A1 Plus中, 利民 AK120 MINI是有保障的。
虽然机箱底部没有增加风扇,但考虑到显卡自带了强大的散热模块,在用FurMark拷机测试10分钟后,显卡温度维持在72℃,讯景这块RX 5700XT在散热上属于上游水平。
完。
