最终还是下手吧橱柜里的42055给拆了,变成了一堆散件。本来想摆个B模式的,结果无意中找到了这个挖掘机图纸,所以就先折腾出了这个挖掘机。

乐高10年有过一款8043挖掘机,现已绝版,价格起飞

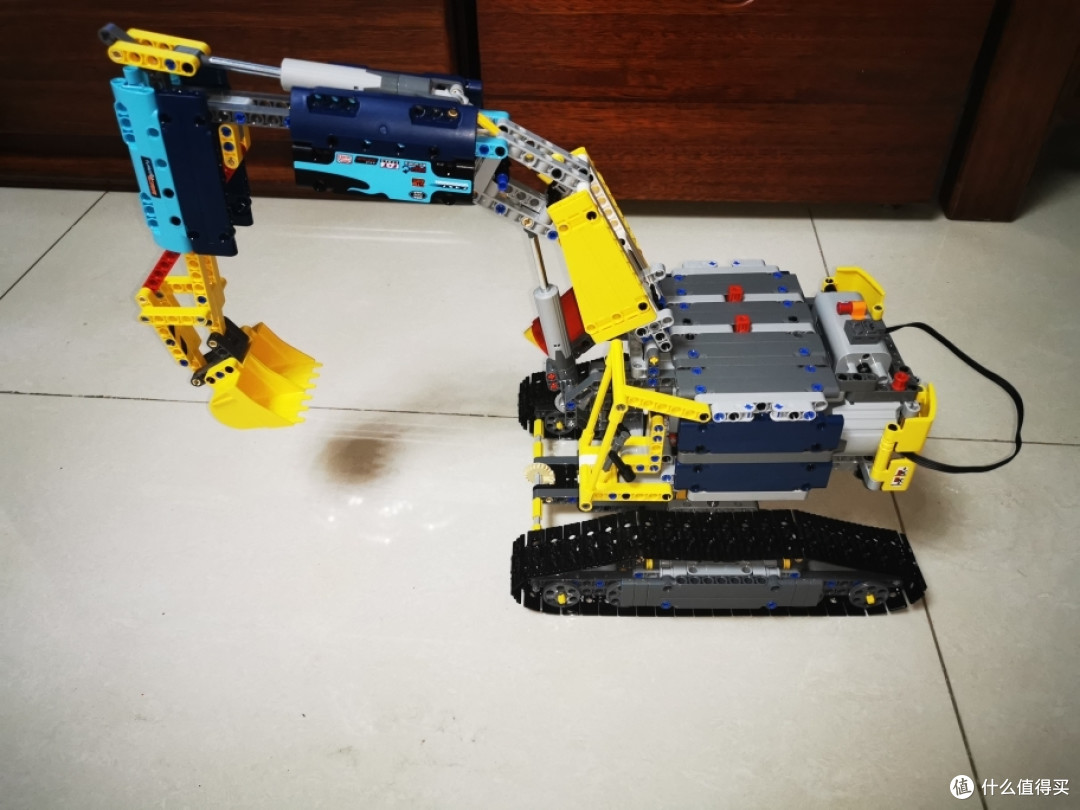

无尽的折腾 42055 套内挖掘机

这款42055套内的挖掘机最大的优势在于套内,以及可以通过一个电机实现4个执行器的动作,可玩性还是蛮高的

无尽的折腾 42055 套内挖掘机

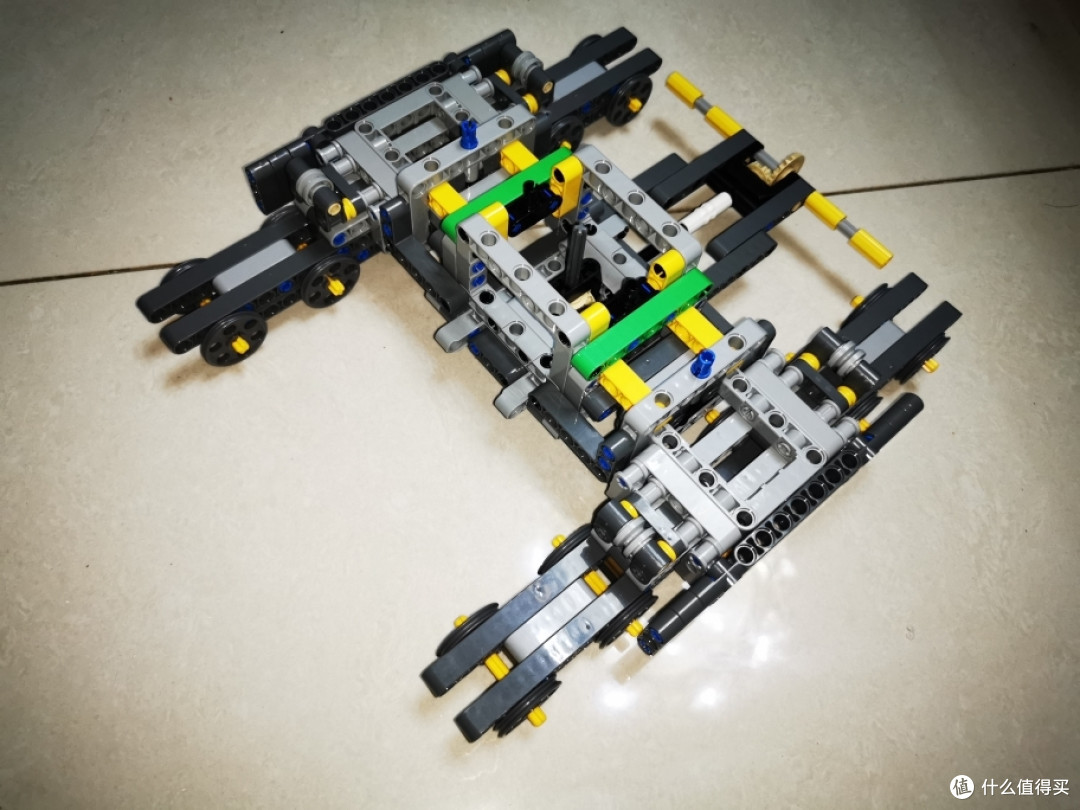

拼插过程,首先是做出履带结构(如果有兴趣拼这款的话,42055拆到底盘就可以不要拆了。。。底盘结构基本没有变化无尽的折腾 42055 套内挖掘机 )

无尽的折腾 42055 套内挖掘机

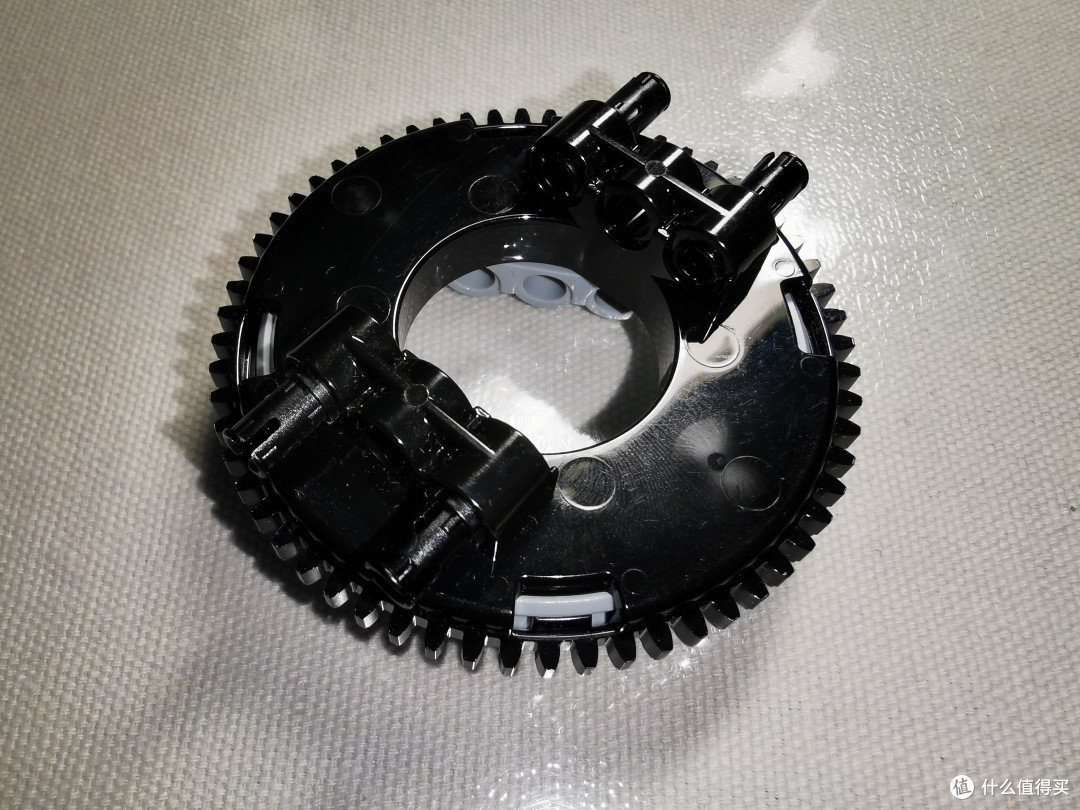

相比于42055是通过齿条进行回转控制的,这个挖掘机的回转结构是用了一个60 齿的18938

无尽的折腾 42055 套内挖掘机

底盘的结构基本上延续了42055的结构,

无尽的折腾 42055 套内挖掘机

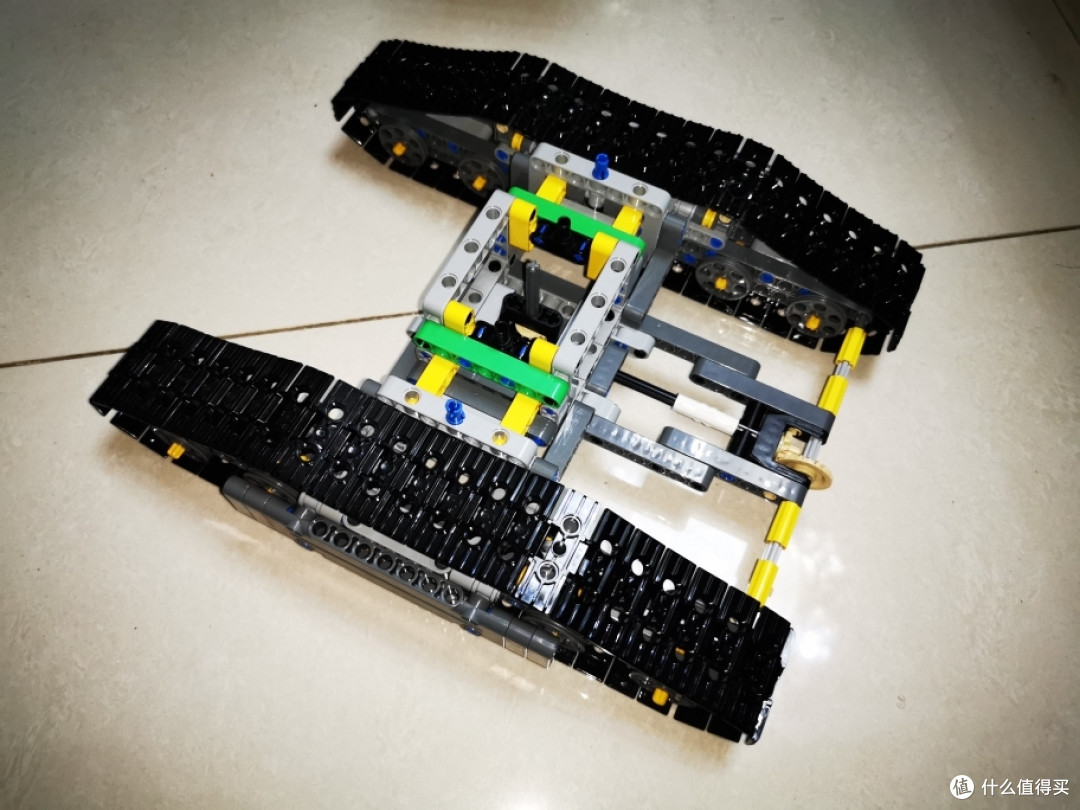

装上履带之后,第一个部分就算是完成了

无尽的折腾 42055 套内挖掘机

第二部分是齿轮箱和电源车体,电源放在车体的尾部

无尽的折腾 42055 套内挖掘机

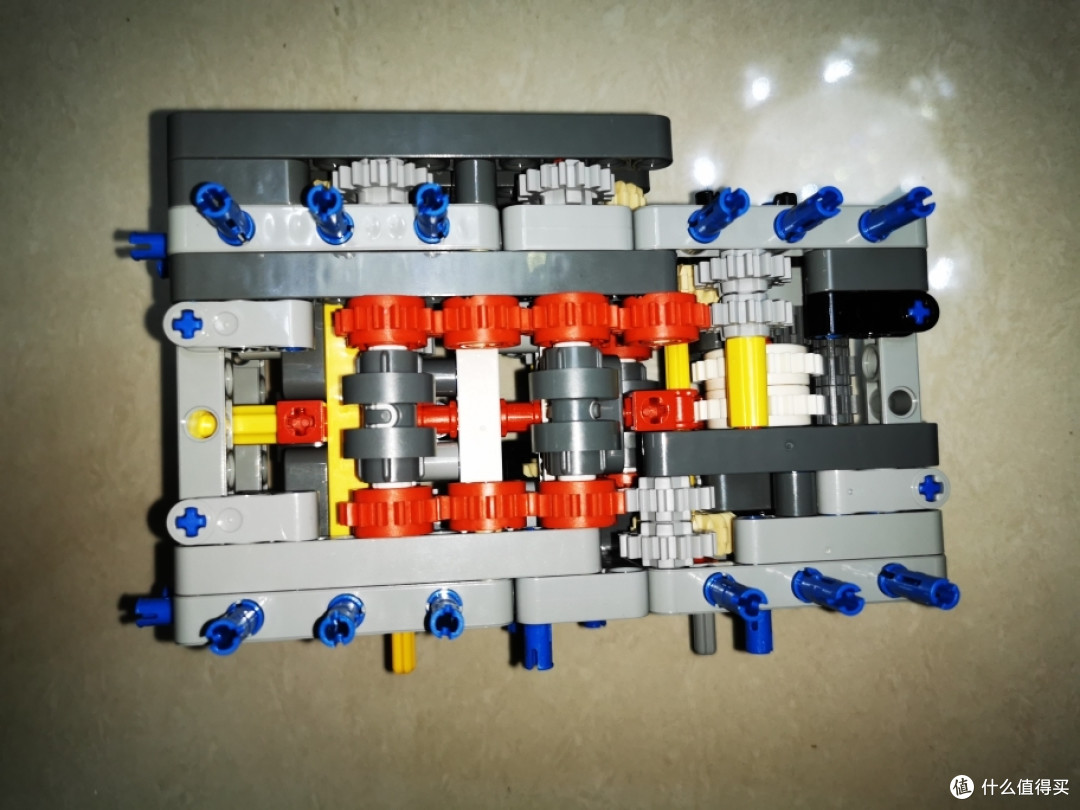

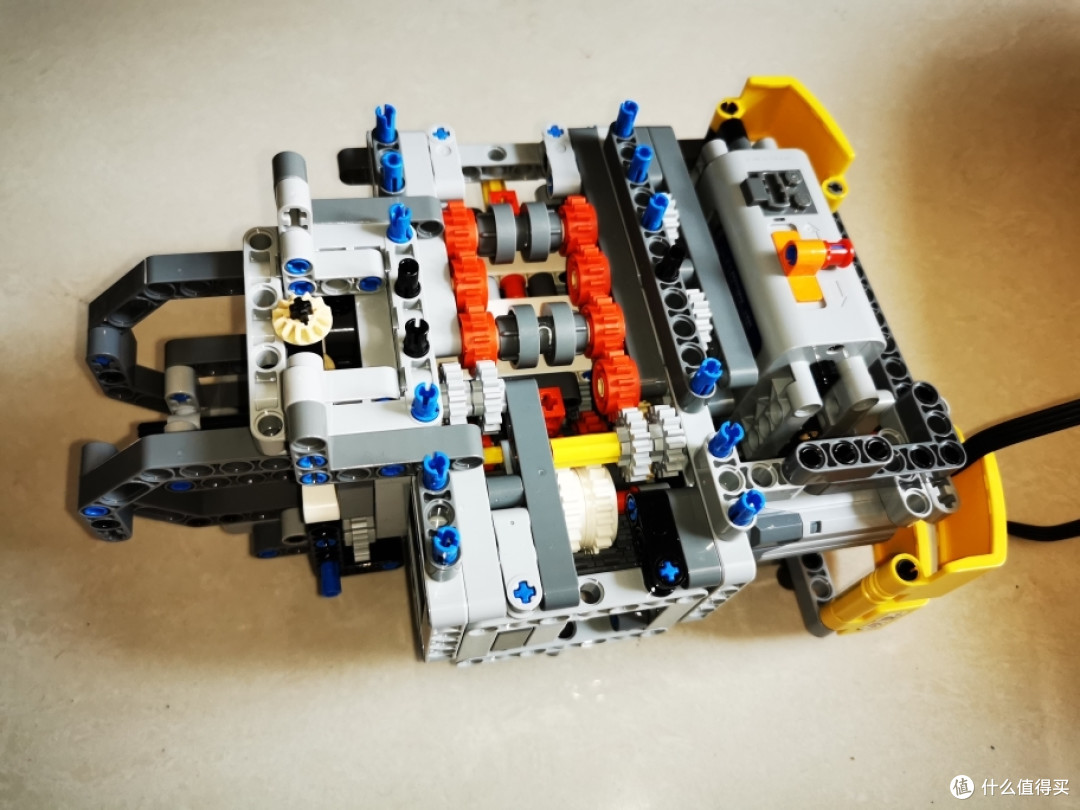

齿轮箱就是上一篇的单端双输出齿轮箱

无尽的折腾 42055 套内挖掘机

十分费劲的组装到一起之后

无尽的折腾 42055 套内挖掘机

需要继续对输出轴进行处理

无尽的折腾 42055 套内挖掘机

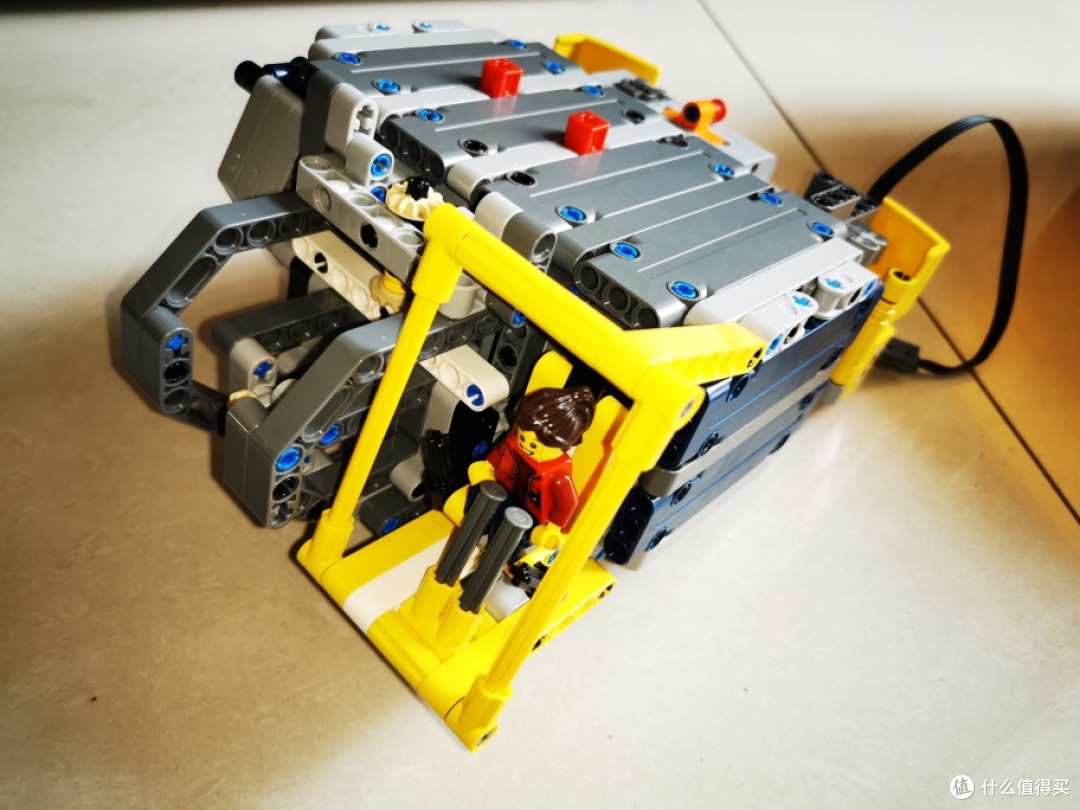

简易驾驶室

无尽的折腾 42055 套内挖掘机

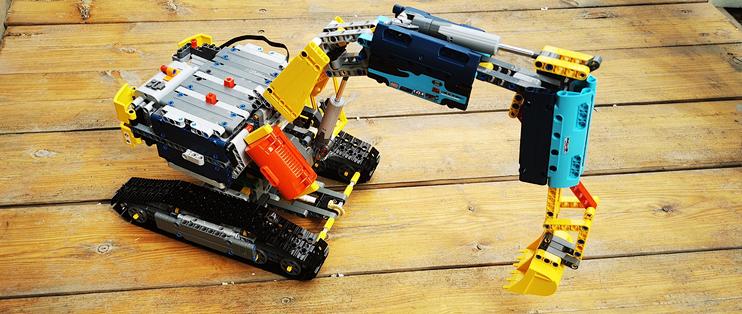

最后是动臂结构。将三个不同的结构组装一下,挖机就完成了。图纸里面用1/4齿圈做挖机臂的装饰,这里稍微调整了一下

无尽的折腾 42055 套内挖掘机

在实际体验的过程中,有个最大的问题是挖机回转脱齿严重,也就是下面右侧这两只16齿齿轮(红色+灰色),由于机身较重,在回转的时候,灰色的齿轮无法吃上力

无尽的折腾 42055 套内挖掘机

动臂的最大摆角是活塞最短行程状态

无尽的折腾 42055 套内挖掘机

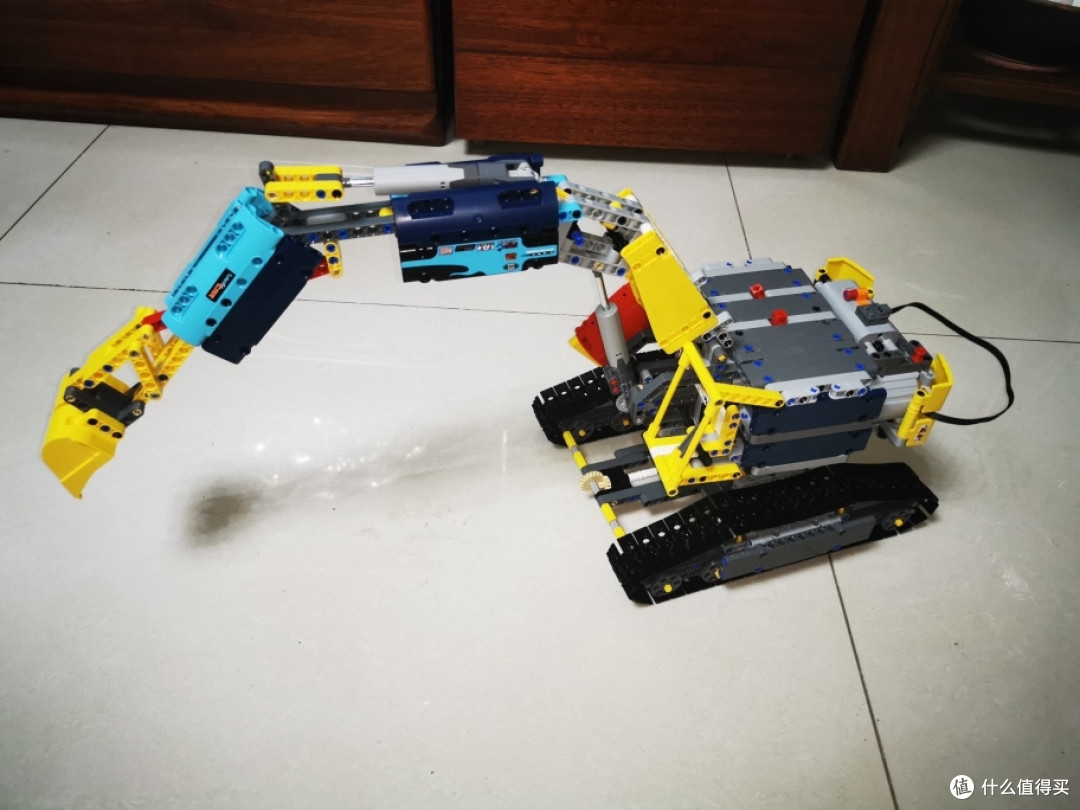

最小摆角是活塞最大行程状态

无尽的折腾 42055 套内挖掘机

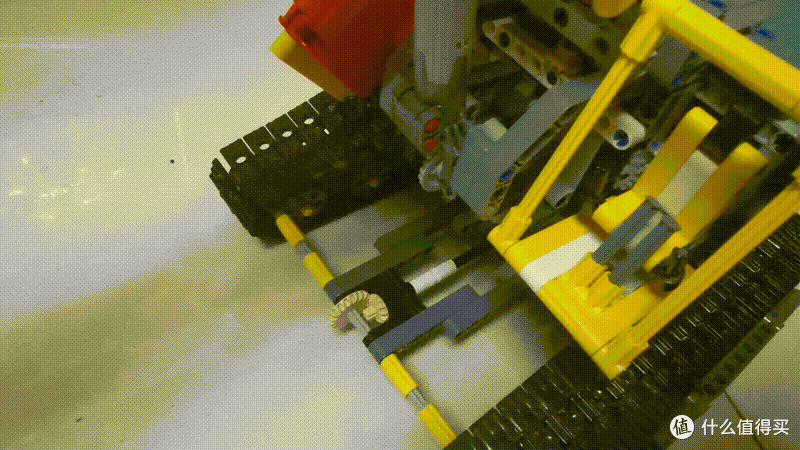

可以实现龟速慢爬

无尽的折腾 42055 套内挖掘机

以及龟速后退

无尽的折腾 42055 套内挖掘机

小臂的收回动作

无尽的折腾 42055 套内挖掘机

以及大臂的收回动作

无尽的折腾 42055 套内挖掘机

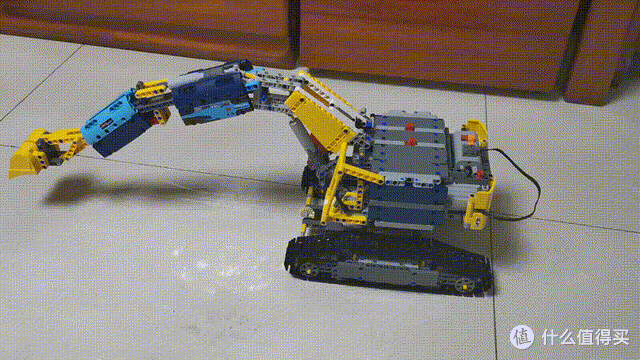

整体的动作流程当然没有这么流畅

无尽的折腾 42055 套内挖掘机

写在最后:

用了套内大概60%左右的零件就完成了这款挖掘机,通过齿轮箱实现了单端的输出切换,虽然每次只能动其中的一个执行器,实现一种动作,但是齿轮箱的设计和拼搭过程还是很有趣的。

加了电动之后可玩性瞬间提升了,但是电动的流畅性和速度都不够理想。

从观感来说,相比于最初的A模式斗轮挖掘机而言,这款挖机的底盘基本上没有变化,但是主体还是小巧不少,之前的A模式实在是太霸气了(最初下决心拆的一个原因就是自己有点担心A模式十分沉重的主体回把部分零件压变形。。。可能是我想多了无尽的折腾 42055 套内挖掘机 )

最后工程队初见雏形~~无尽的折腾 42055 套内挖掘机

无尽的折腾 42055 套内挖掘机

附上图纸:(上一篇单端双输出的齿轮箱其实就是这个挖掘机的齿轮箱来着无尽的折腾 42055 套内挖掘机 )
