前言:

开篇之前,想问下夏天到了,大家准备好解暑装备没?冰箱?空调?雪糕?还是冰阔乐?特别是像笔者这种处于南方的…..对夏天真是又爱又恨。白天和夜晚的温差基本相差无几,人都要解暑了,何况是我们日常使用的PC主机更需要降温了。这就是笔者为什么要做个实测的初衷。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

配件介绍:

转回正题吧,继上次解毒了ITX之后,最近沉迷上小箱体了,但是问题来了,小箱体真如大众所说的散热如此的不堪吗?这次选择的部件有点仓促,但是主要部件都是“发热元凶”,所以这次不是来聊装机搭配的,所以配置不是这次的重点,说白了就是为了测试整体散热临时拼凑的配置。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

板U搭配:因为这次只是出于散热上的测试,所以配件上并没有太过讲究的选择。目前手头上只有一枚8600k和B360-G,虽然很不搭但只能这么搭了....

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

内存:威刚D80 3200 2*8 16G。(其实是笔者手上的选择不多了,基本都是高频条,就这么着吧能用就用。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

显卡:RTX 2080 FE 公版。这次选择功耗和发热量较大的2080显卡。做为““发热大户”的显卡来说,是否非公的PCB散热方案要比公版的好很多,而且散热能效比公版好?PCB散热方案的不同会不会导致公版的散热差等等。这个答案就留待下面测试再说。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告



先马(SAMA)平头哥M7 Mini小涡轮游戏电脑小机箱 前板镂空散热/钢化玻璃侧透/支持M-ATX主板/U3/背线/电源仓199元京东去购买看百科



散热机箱这次选择了这款小胖子—先马平头哥M7。其实从上述部件的搭配来看,都是瞄着发热量较大的游戏DIY主机来做为测试的硬件搭配,在选择机箱上,首选肯定是散热箱体。就趁着 6 18入手了这款M-ATX箱型的散热机箱。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告



乔思伯(JONSBO)CTG-1 导热硅脂 (2g 装/纳米离态导热膏/热传导率高达11/CPU散热膏/针筒式包装)39.9元京东去购买看百科



这次采用的散热器散热风扇都是有点稍显“贵气”,为了达到好的散热效果,笔者就只能硬着上了。先来看下导热硅脂,其实高导热系数的导热硅脂确实对着散热效果有着不可忽视的效果。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

这次笔者使用的是新入手的乔思伯的CPU散热硅脂:CTG-1,导热系数为11W/m.K。主要是经济实惠,买得起和用得起才是最重要的。从下图参数表格来看,虽然不算非常顶级的参数值,但是在同类产品中性价比还是很高的。大家不妨入手试下。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

处理器散热则采用手头上这个猫头鹰NH-U12S。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

机箱风扇同样采用转速为1500转的猫扇5个。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

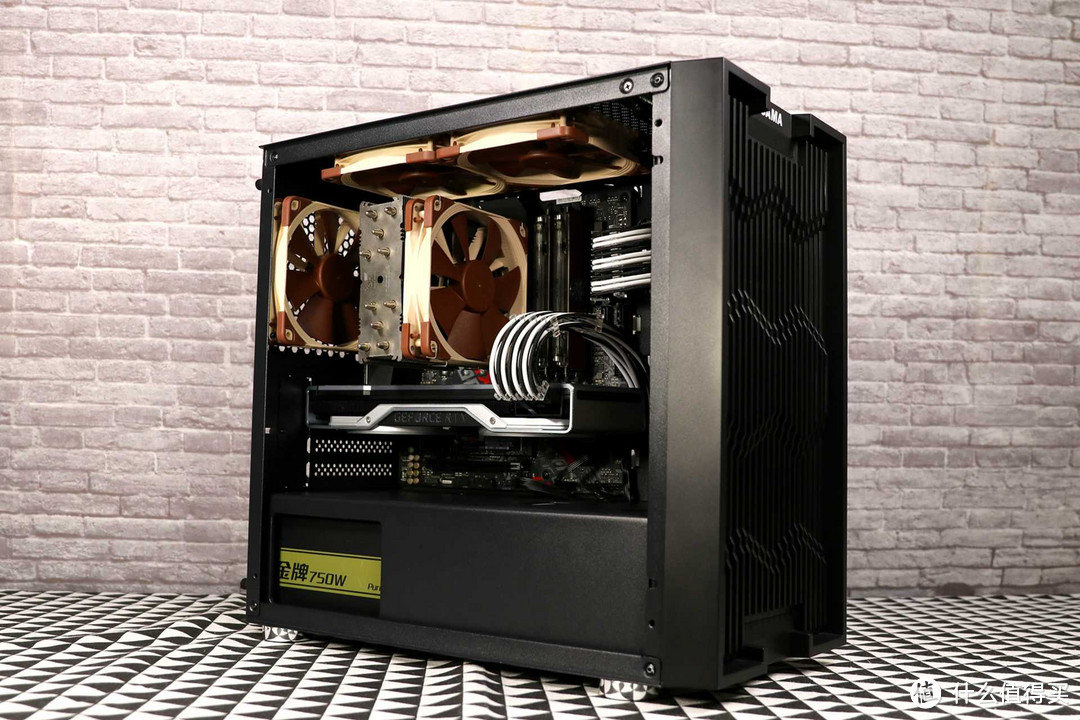

其实无光硬件进箱也可以拥有非常高的颜值。虽然这套散热搭配确实稍贵(这里不建议这样这样搭配,毕竟扇子比机箱都贵),但是整体搭配风格很不错。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

箱体的散热是基于箱体内部设计来搭配的,平头哥M7的优势就是在于箱体的内与外的散热架构,前置阑珊式的大面积散热开孔设计,前进上和后出的均压风道设计,可以从下图散热安装编排可以看得出来,中规中矩的散热风道安装布局,支持双240MM冷排安装,兼容2*140MM散热风扇安装。足够的安装空间带来的箱体散热的便利性。其实这种设计优点与缺点并存,优点进风面增大,确实容易变成“吸尘器”,有利有弊吧!

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

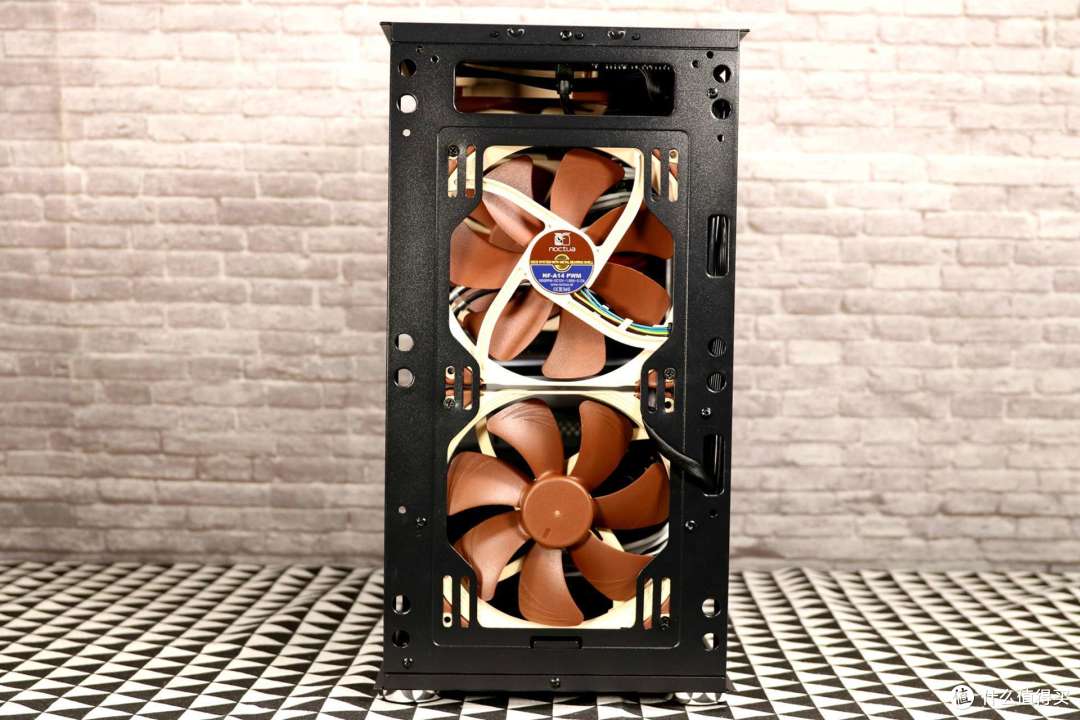

这次前置采用的是2个140MM的前置风扇做为主力的冷风吸入布局,辅以上置和后置3个120MM出风,使得处理器和显卡都有平均的前置冷风做为补充。从而形成内部的冷热交替对流内循环。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

软件测试:

简单介绍完整机搭建后,现在开始进入测试环节:

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

进BIOS界面先把风扇转速调整,处理器散热就按照日常的标准模式,CHA FAN1和FAN2 分别的全部调整到全速。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

然后测风仪来看下前置的140MM风扇的进风量。大家可以看到下图,室温为32.5度(确实夏天也是影响着机箱发热的因素之一)。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

为了测试整机的进风效率,我特地测试了一下进出风扇的风速,前置和上置后置的风扇排风率是单风扇为:2.5M/S,,风扇转速为:900~1500 RPM 的PWM风扇组合成的箱体进风与出风组合,而且前置还安装了2*140MM温控的大风力的PWM静音风扇,前置的进风量也是不容忽视的。上置和后置还有处理器散热上面的一个,加起来四个PWM风扇,可以看出来在对等的转速前提下,整个机箱内出风量大于进风量,所以整套机箱是处于均风压状态,这说明了这是箱体内部散热最佳的风压条件,冷风进入面积小于出风面积,热空气在机箱内停留时间极短。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

进入系统开启AIDA 64 温度监控可以看到这时候处理器待机为33度,显卡待机为43度。这时候整机的功耗值为36瓦左右。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

使用稳定测试的FPU烤机模式,全核满载运行了15分钟左右,处理器温度维稳在61度。(硅脂u的散热...就不多说吧~懂的都懂)

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

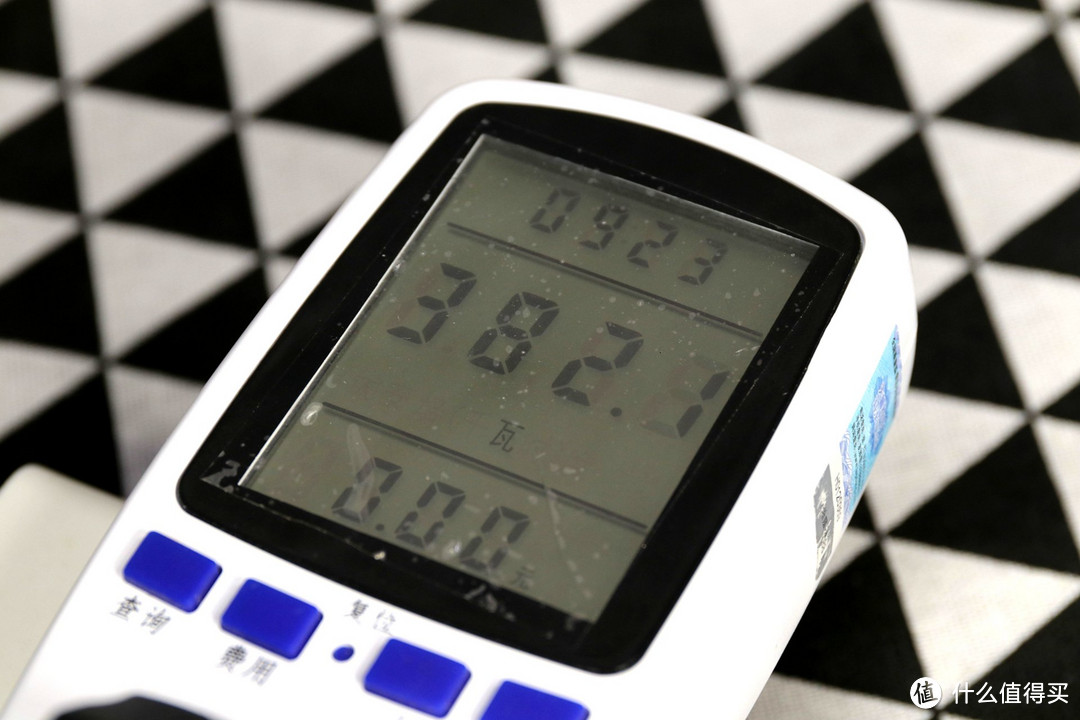

整体烤机模式开启,处理器温度维持在61度,显卡温度是72度。双烤模式下整体的功耗值为382瓦。(稳定测试应该是在满载负压的状态下,取所有部件温度发热的监控值)

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

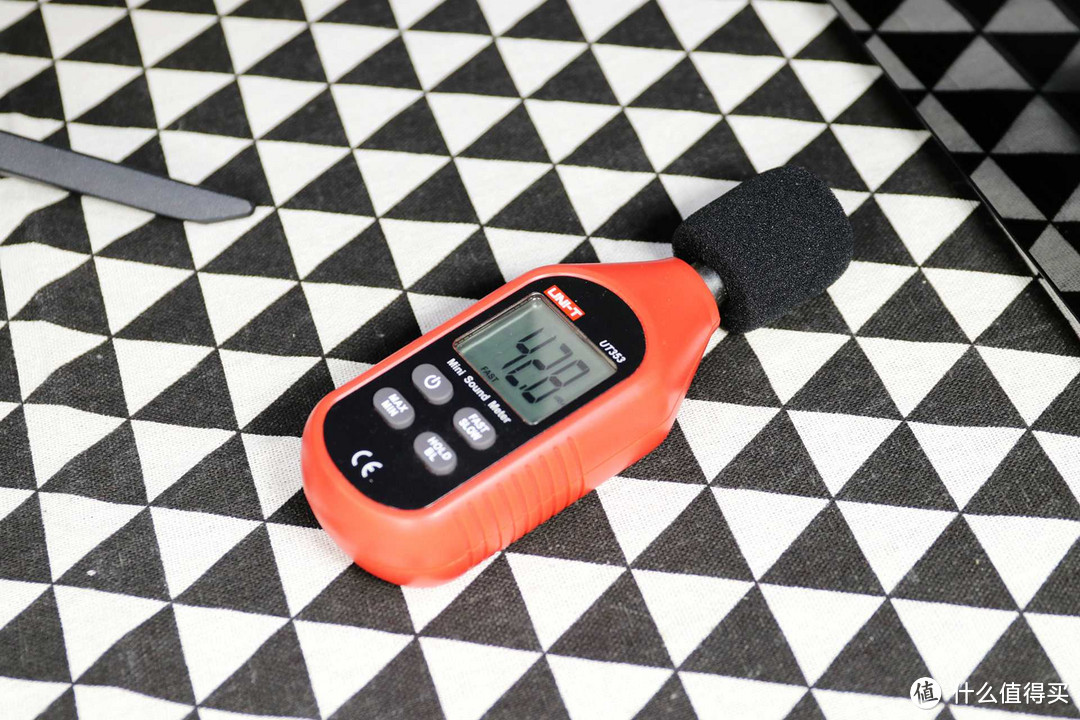

在跑满载烤机时,笔者也做了个噪音测试,整机的噪音比为42.8.全速运行下,整体的噪音表现还是非常不错的。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

显卡甜甜圈满载测试;温度维持在76度(这代公版双风扇煤气灶的散热效能真的大大提升了)功耗值为220瓦。表现力非常不错。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

游戏测试:

软件测试完成后,那接下来就进入游戏看下主机在游戏中运行的温度监控。验证下是否游戏和跑软件的温度两者确实有什么不同之处,

绝地求生: CPU使用率49%,温度维持在52度,显卡占用率97-98%时因不同场景温度也有所有变化,但是整体维持在75-77度之间。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

古墓丽影—暗影测试模式:2K 144下,效果全开处理器温度为58度,显卡温度为72度。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

刺客信条—奥德赛测试模式:温度表现也是非常出色,显卡温度维在71-73度之间,处理器温度维持在56度。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

从以上测试看来,游戏进行时和跑软件温度表现基本差不多,而发热大户基本都是显卡,基本没有处理器什么事了!来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

最后笔者还特地做了个负风压的安装测试:把前置的上面那个风扇改成出风安装,保留下置的冷风进入,方便给显卡提供足够的冷风转换。(这也证明笔者是闲得蛋疼那种货~来自小箱体的清凉一夏,M-ATX钢炮散热实测报告 )

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

大家可以看到因为上置的风道反装,让处理器上置的风道变得紊乱,和均压对流风道安装对比,处理器温度高了4度。维持在65度。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

显卡温度则基本不变,测试的温度为77度。和均压风道安装相差1度。也由此证明新入手的先马平头哥M7机箱适合常规的均压风道的箱体。

来自小箱体的清凉一夏,M-ATX钢炮散热实测报告

总结

经过上述从安装到测试,证明了一点,只要做为硬件载具的—先马平头哥M7机箱在这次测试中起到了不可忽视作用,毕竟在烦人的夏天温度一直居高不下,对于硬件的损害还是会时常出现的问题,箱体的设计直接和硬件散热是挂钩的。多方求证,自己动手测试才是符合DIY折腾精髓所在。也证明了M-ATX或者是ITX机箱要是拥有一个良好的风道散热架构,也能很好的应付夏天硬件发热问题,当然了笔者这次的散热搭配价格也挺昂高贵的,所以在这里不建议这样搭配,根据自己硬件的实际功耗去搭配才是最合理的。希望大家会喜欢这次装机和散热测试,喜欢的可以点赞收藏哦,也欢迎大家给更多的意见下次也会陆续改进的。谢谢观赏~~~全文完!
