垃圾佬的750升级16盘位 All in on 主机
追加修改(2020-08-03 22:03:09):
应部分网友要求,提供CAD 原图,有需要自己下载修改
链接:pan.baidu.com 提取码:w6ja
追加修改(2020-05-01 19:17:15):
应部分网友要求,提供CAD 原图,有需要自己下载修改
链接:pan.baidu.com 提取码:p8qy
来到张大妈好多时间了,第一次发帖子,疫情期间一直在家躺着,无聊就开始折腾机子,期间转看了 B站司波图大佬,人生观大佬,阿文菌大佬门的视频文章,心里就开始痒了,机子的升级就次开始。
由于考虑到搬运的便利和捡垃圾佬的节约,HBA卡用了gen2 X8的,跑机械硬盘没问题,跑SSD,速度上受限,所以考虑到4盘位的SSD改造。

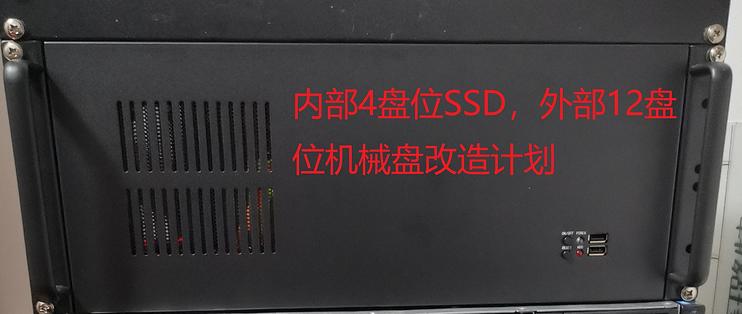

12盘位上机械盘,4盘位上SSD。
首先是4盘位的SSD升级,由于上了4U的机箱,机箱内的空间比较充裕,但缺点就是硬盘位需要自己搞定,由于机箱在机架上,唯一的想法就是需要插拔方便的,在某宝上找了一圈没有适合的硬盘笼,唯有自己拾起多年前学的CAD,自己画图,首先要有支架,支架选择了这种,SSD转3.5的,由于看到中间有卡槽,方便卡位。
4个架子20RMB,有了这个东西后,游标卡尺量一下,画图
某宝上找了一家亚克力定制的商家,并买了螺丝和铜套,一共40RMB,成品如下
4盘位的SSD完成,接下来是12盘位的3.5硬盘笼
其实12盘位的硬盘笼,是看了站内帖子

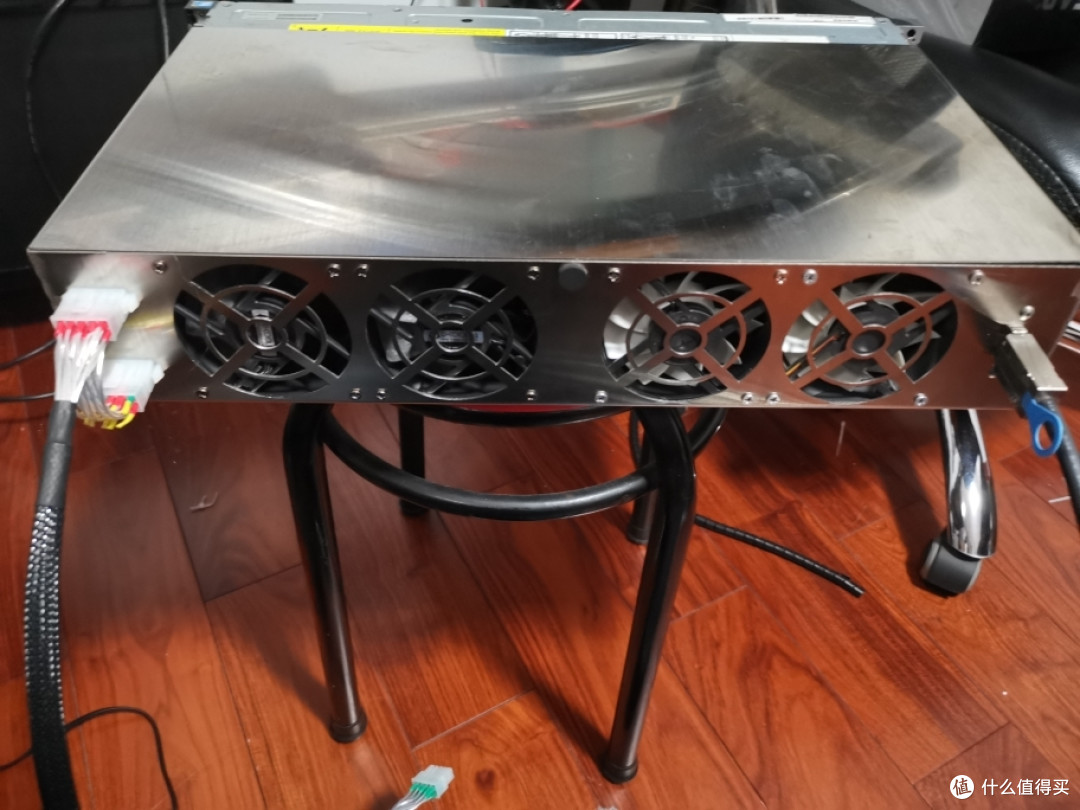

这个笼子效果不错,蛮好用的,唯一问题是原本就是服务器机头拆机,服务器配的是暴力风扇,冬天还好,夏天估计扛不住,趁夏天没到,要做个风扇散热,要散热也要静音,继续画CAD图
成品上8cm风扇,为了最大程度减低灰尘,风扇选择抽风的模式,为了进一步降低费用选择了3pin的风扇,为什么不选择PWM风扇呢,因为本人入坑homeassistant几年,自制ESP8266 控制风扇还不小意思,ESP8266+IRF520驱动模块,8266本来家里就很多,2块钱包邮的IRF520模块,焊接一下,再来个温度传感器,估计也就10RMB。
附上ESPhome的控制3pin风扇调速代码:
esphome:
name: fan
platform: ESP8266
board: d1_mini
wifi:
ssid: "XXXXX" #wifi ssid
password: "XXXXX" #wifi password
manual_ip:
static_ip: XXXXXXXX #静态IP
gateway: XXXXXXXX #网关IP
subnet: 255.255.255.0
# Enable logging
logger:
# Enable Home Assistant API
api:
password: "xxxxxx" #自己设密码
ota:
password: "xxxxxx" #自己设密码
output:
platform: esp8266_pwm
pin: D7
frequency: 2500 Hz
id: pwm_output
fan:
platform: speed
output: pwm_output
name: "FanSpeed"
speed:
low: 0.33
medium: 0.66
high: 1
这样可以做智能化,按测到的温度自动调整风扇转速,进一步降低噪音。
外部改造就此完成,接下来就是主机内部和硬盘笼的电源和数据连接了
DL180的供电问题,由于主机的电源是500W的铜牌,本来待机也就60W左右,余量完全足够,所以硬盘笼直接用主机电源供电,进一步压缩成本,自己买了一些特氟龙的镀银线和接口,按张大妈上的文章,研究了一下10pin的接线定义后,然后就开始制作,并同样做了亚克力面板引出机箱外。
DL180的10pin接口定义如下,12V,5V,负极都有重复,自制线成本不高,尽量不要合并接线,后续硬盘增加越多,供电会越大,多根线后分摊的每根线的压力就小了。自制线如下。另外机箱内的一端只需要按12V,5V,负极的定义,随便在大4pin和显卡8pin中对应接上就可以。
电源结束,然后是数据线,由于考虑移动便捷HBA卡选择了外置SFF8088的接口,所有硬盘笼需要选择SFF8087转SFF8088的口,也就是如下这个

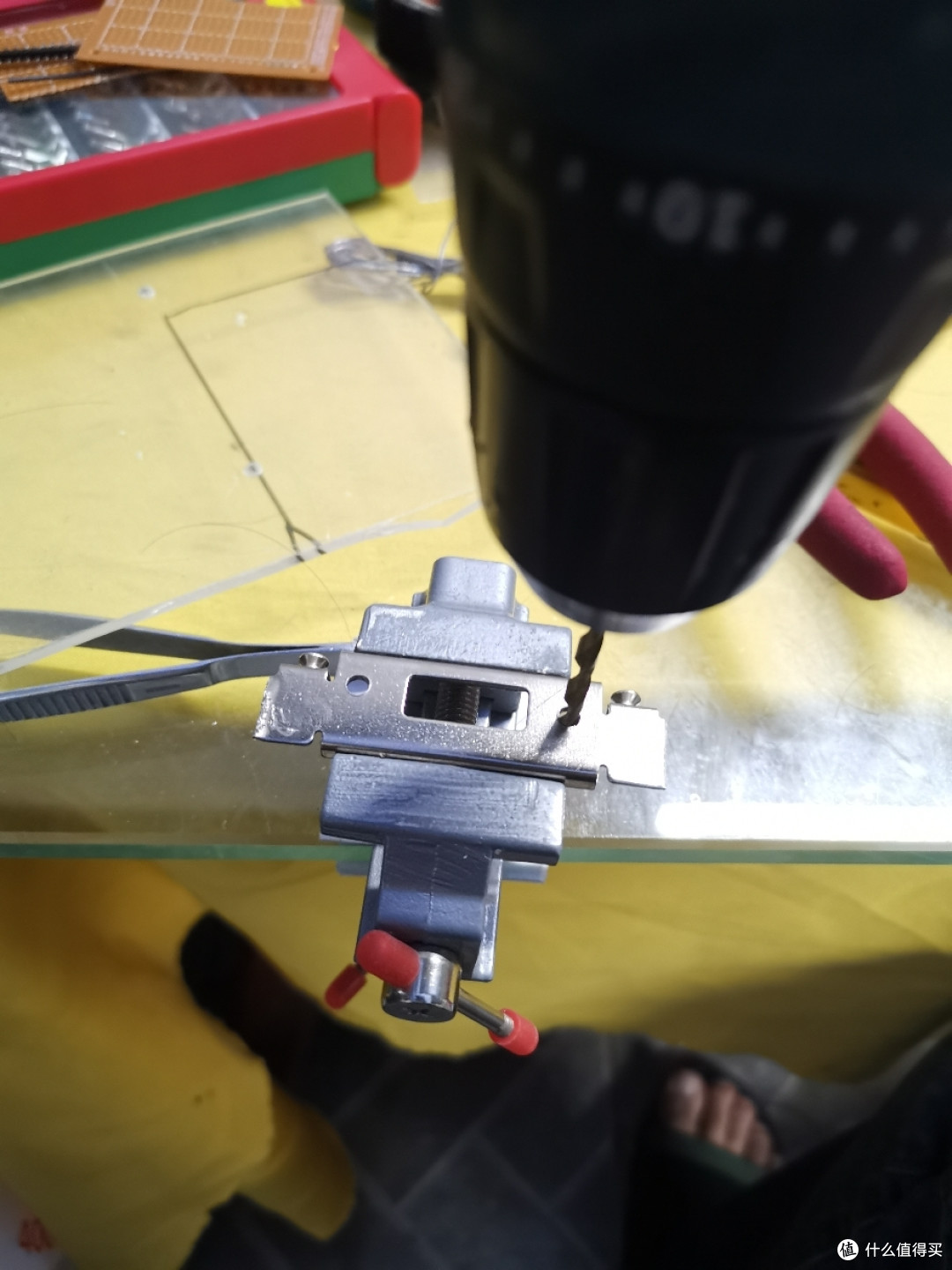

按定制机箱的孔改造支架,2头弯断,打孔
按定位孔,安装在定制机箱内。
最终改造完后的电源和数据线完成图
连接主机
开机:顺利读取到硬盘,而且温度控制还不错。

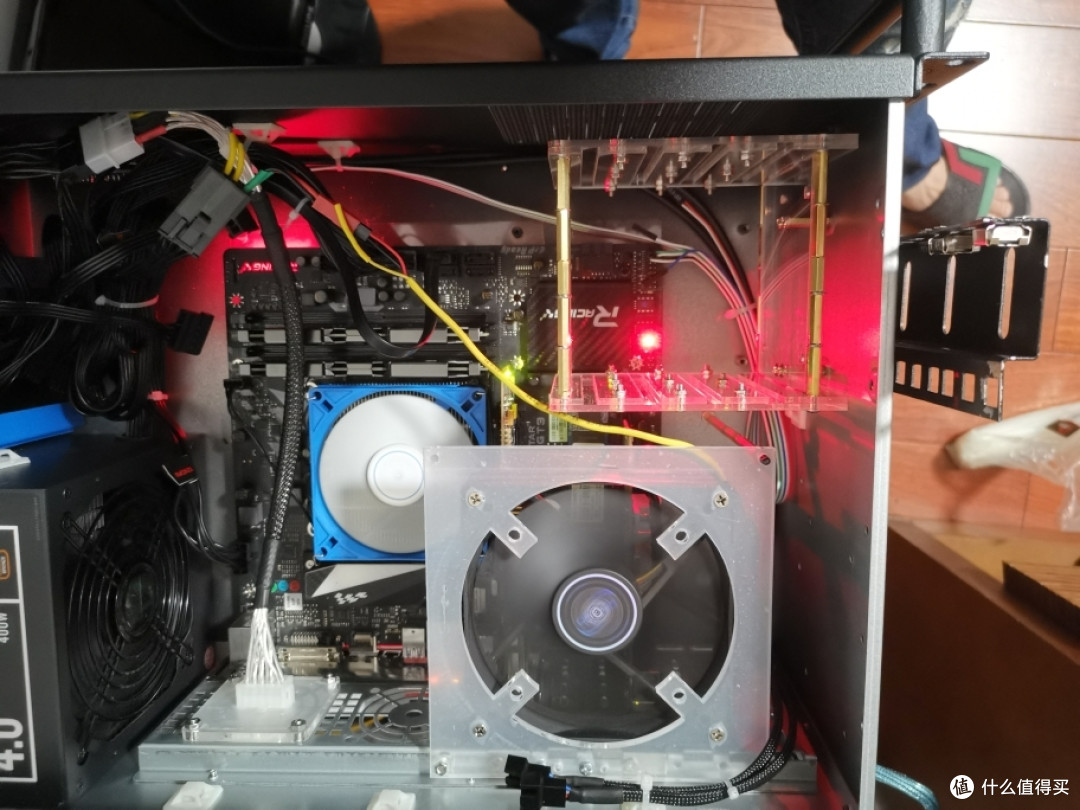

到此16盘位的改造全部完成,接下来改造下内部机箱散热。机箱内部考虑到HBA卡大部分为服务器使用发热比较大,服务器有暴力风扇照顾着,原本就想再HBA卡上加个风扇就可以了,想想已经在做亚克力了,就顺便一起画图做了亚克力定的风扇架子,图画的为12cm+8cm风扇兼容架子,由于CPU风扇也是下压式的,应该不存在风道干扰,不太懂,有知道的网友指导一下。
12cm风扇也是老机子上下来的,清理了下灰尘,好不错,基本没噪音,配上12CM风扇直吹HBA卡和4口网卡,后续准备上2张CX341a的万兆网卡,为什么是垃圾CX341a呢,因为我的主板没有PCIE槽位了,只剩下2条PCIE X1,这个网卡能选择到X1的转接卡,虽然X1的速度跑不满10G,但是用的ssd也是没有办法跑满的。有提速就满足了。而且完全不用担心温度问题。
到此升级完成,此次升级升级到一下硬件配价格如下。
HP DL180 Gen6 SAS 硬盘笼+12硬盘架=200
304不锈钢定制DL180机箱=120
8cm 3pin 风扇*4 =80
影驰SSD 架子 *4=20
亚克力定制硬盘笼+螺丝=40
亚克力定制面板=30
SFF8088转接卡=40
LSI9200 8E(SFF8088接口) HBA卡=120
特氟龙镀银线+端子+接头等等=80
总体费用750左右。
虽然没有810A等8盘位的机子外观漂亮,胜在实用,而且完全自己画图定制,改造等,乐趣多多,配unraid增加硬盘方便的功能,小姐姐们在也不用担心家不够大了。
