拆解报告:JBL 100W电源适配器

2021-02-07 18:01:24 2点赞 3收藏 0评论

充电头网近期拿到了一款JBL 100W电源适配器,为JBL BOOMBOX2音响供电。其自带一根DC圆头输出线缆,机身采用长条直板造型设计,设计风格十分简约。适配器支持24V4.2A 100.8W输出,并已经通过了UL、FCC、CE、PSE、VI、EAC、NOM、KC等各项认证,全球绝大多数地区都能使用。下面充电头网就对其进行拆解,看看适配器内部是如何设计的。

一、JBL 100W电源适配器外观

拆解报告:JBL 100W电源适配器

这款100W电源适配器自带输出线缆,机身采用长条直板造型设计,机身壳表面磨砂处理,腰身过渡圆润。

拆解报告:JBL 100W电源适配器

正面中心设计有JBL品牌logo。

拆解报告:JBL 100W电源适配器

机身背面印有产品参数信息

型号:NSA100ED-24042000

输入:100-240V~50/60HZ 1.5A

输出:24V4.2A,100.8W

制造商:深圳市京泉华智能电气有限公司

产品已经通过了UL、FCC、CE、PSE、VI、EAC、NOM、KC等各项认证,全球绝大多数地区都能使用。

拆解报告:JBL 100W电源适配器

输入端外壳亮面设计,边缘倒角处理,采用8字型输入接口。

拆解报告:JBL 100W电源适配器

输出端是一样的设计,线缆做了抗弯折处理。

拆解报告:JBL 100W电源适配器

线缆输出端是DC圆头,塑料外壳磨砂处理,方便插拔。

拆解报告:JBL 100W电源适配器

使用游标卡尺实测充电器机身长度为132.54mm。

拆解报告:JBL 100W电源适配器

宽度为65.54mm。

拆解报告:JBL 100W电源适配器

厚度为31.44mm。

拆解报告:JBL 100W电源适配器

线缆长度约为112cm。

拆解报告:JBL 100W电源适配器

适配器机身拿在手上的直观感受。

拆解报告:JBL 100W电源适配器

总重量约为361g。

二、JBL 100W电源适配器拆解

拆解报告:JBL 100W电源适配器

将外壳拆开,PCB板四面覆盖散热铝片,铝片和机身壳之间打胶帮助导热。

拆解报告:JBL 100W电源适配器

充电器输出端还有一根导线和铝片锡焊连接。

拆解报告:JBL 100W电源适配器

铝片本身粘贴绝缘胶带,此外和电路板之间还设有绝缘塑料板隔离。

拆解报告:JBL 100W电源适配器

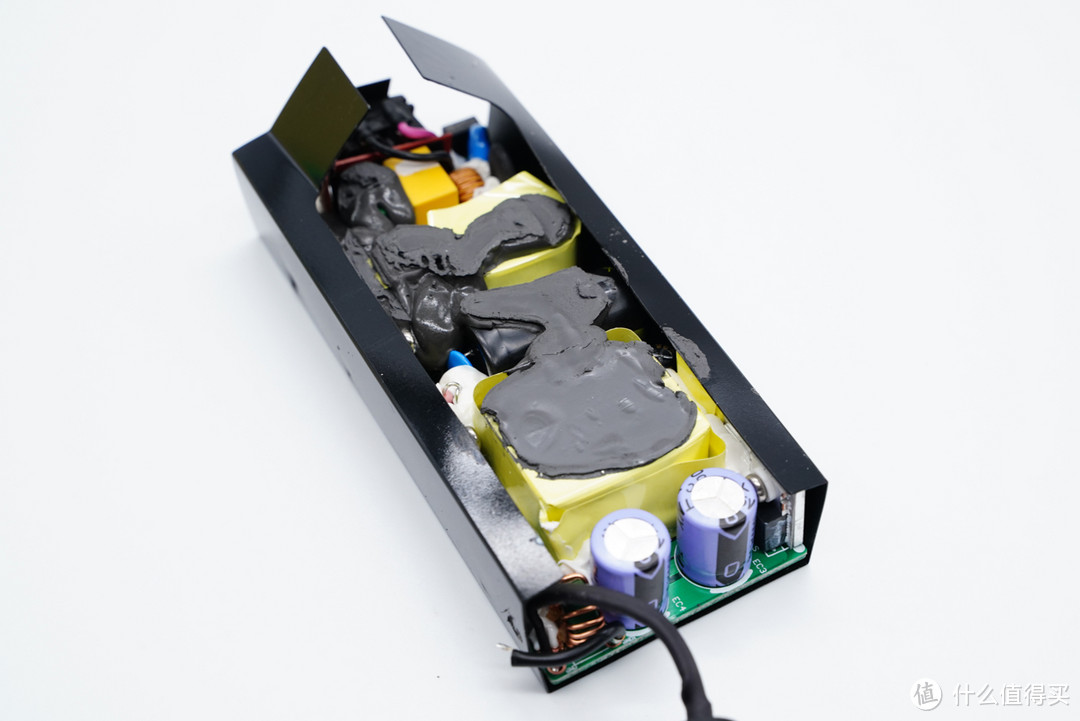

PCB板正面,PFC升压电感、高压滤波电解电容、变压器等打上导热硅胶,侧面固定有一块长条散热铝板,为开关管散热。

拆解报告:JBL 100W电源适配器

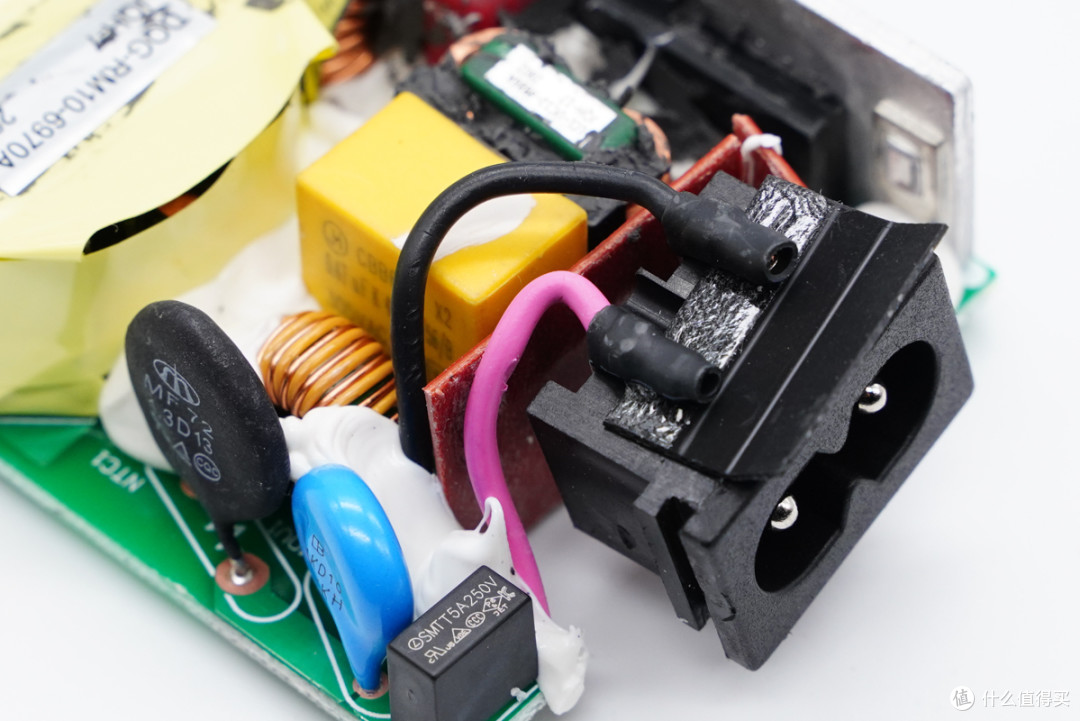

输入端母座和PCB板通过导线焊接连接通电,导线一端套上绝缘管,另一端打胶绝缘。

拆解报告:JBL 100W电源适配器

母座和共模电感以及X电容等器件之间还有绝缘纸隔离。

拆解报告:JBL 100W电源适配器

输出端线缆同样打胶加固。

拆解报告:JBL 100W电源适配器

将硅胶清理干净,充电器输入端设有PFC升压电路,中间横置一颗很大的高压滤波电解电容,在往下是变压器和输出滤波电解电容、电感。

拆解报告:JBL 100W电源适配器

电路板背面设有充电器主控芯片和次级控制器,另外贴有很多支撑黑色橡胶块。

经过对充电器电路观察发现,JBL 100W充电器内部采用APFC升压后为开关电源供电,开关电源定压输出,光耦反馈输出电压,同步整流的设计架构。下面我们就从输入端开始一一了解各元器件的信息。

拆解报告:JBL 100W电源适配器

输入端一览。

拆解报告:JBL 100W电源适配器

延时保险丝规格为5A 250V。

拆解报告:JBL 100W电源适配器

561KD10压敏电阻,用于输入过压保护。

拆解报告:JBL 100W电源适配器

NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。

拆解报告:JBL 100W电源适配器

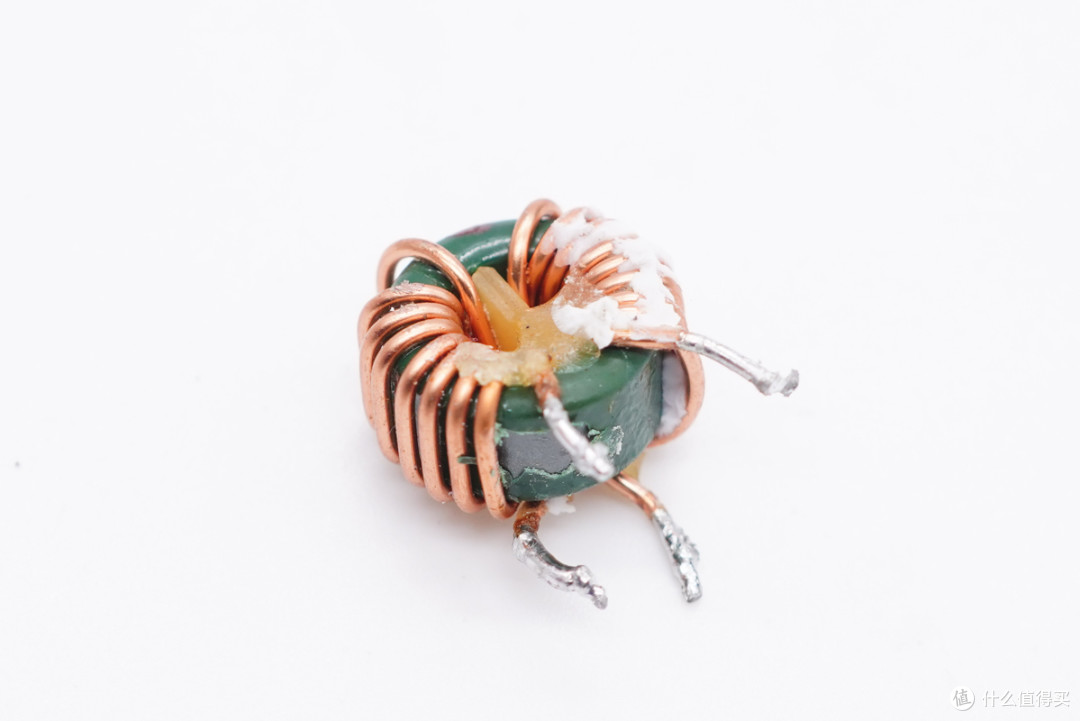

输入端设有两级共模电感来滤除EMI干扰,这颗采用双线绕制。

拆解报告:JBL 100W电源适配器

另一颗采用扁平铜带绕制,顶部贴有信息贴纸。

拆解报告:JBL 100W电源适配器

安规X电容特写,容量0.47μF。

拆解报告:JBL 100W电源适配器

GBL610整流桥。

拆解报告:JBL 100W电源适配器

GBL610整流桥详细资料信息。

拆解报告:JBL 100W电源适配器

红色滤波薄膜电容特写,474J 耐压450V。

拆解报告:JBL 100W电源适配器

另一颗特写。

拆解报告:JBL 100W电源适配器

滤波电感缠绕绝缘胶带包裹。

拆解报告:JBL 100W电源适配器

主控芯片供电电容来自丰宾,规格为50V 47μF。

拆解报告:JBL 100W电源适配器

充电器主控芯片采用通嘉LD7790,临界模式的PFC和电流模式准谐振PWM控制器,内部集成PFC和准谐振反激控制器,内置X电容放电,输入欠压保护,内置软启动,轻载下可关闭PFC,支持过压保护,逐周期电流保护,内置过热保护,采用SOP-16封装。

拆解报告:JBL 100W电源适配器

通嘉LD7790资料信息。

拆解报告:JBL 100W电源适配器

PFC升压开关管采用士兰微SVF18N50F,NMOS,耐压500V,导阻0.26Ω。

拆解报告:JBL 100W电源适配器

士兰微SVF18N50F详细规格资料。

拆解报告:JBL 100W电源适配器

PFC整流二极管。

拆解报告:JBL 100W电源适配器

PFC升压电感特写,顶部贴有信息标签。

拆解报告:JBL 100W电源适配器

高压瓷片电容,103M,耐压1KV。

拆解报告:JBL 100W电源适配器

跳线上套有磁珠,用于抑制高频噪声。

拆解报告:JBL 100W电源适配器

色环电阻特写,用于检测开关管电流。

拆解报告:JBL 100W电源适配器

艾华Asia’x高压滤波电解电容,规格为450V 100μF。

拆解报告:JBL 100W电源适配器

初级高压开关MOS管采用芯派科技SW15N70J,15A,耐压700V。

拆解报告:JBL 100W电源适配器

输出端一览。

拆解报告:JBL 100W电源适配器

变压器特写。

拆解报告:JBL 100W电源适配器

EL 817光耦,用于初级次级通信,反馈输出电压。

拆解报告:JBL 100W电源适配器

输出抗干扰蓝色Y电容,来自STE松田电子。

拆解报告:JBL 100W电源适配器

同步整流控制器采用芯茂微LP35117A。这是一款高性能高耐压的副边同步整流控制芯片,适用于AC-DC的同步整流应用,适用于正激系统和反激系统。LP35117A支持DCM和CCM多种工作模式。

LP35117A采用专利的整流管开通技术和周期追踪技术,可以有效的避免因激磁振荡引起的驱动芯片误动作以及在CCM工作条件下纯电压判定的关断延迟造成的效率损失。

拆解报告:JBL 100W电源适配器

LP35117A采用专利的死区时间外置可编程技术, 通过调整一个电阻阻值即可以调节系统在CCM模 式下同步整流管关断的死区时间;集成VCC供电技术,在不需要辅助绕 组供电的情况下,保证芯片 VCC不会欠压;采用SOP8L封装。

拆解报告:JBL 100W电源适配器

次级同步整流管采用芯派科技SW090R15ET,NMOS,耐压150V,导阻9mΩ。

拆解报告:JBL 100W电源适配器

芯派科技SW090R15ET资料信息。

拆解报告:JBL 100W电源适配器

艾华Asia’x铝电解电容,两颗规格均为1000μF 35V ,用于同步整流输出滤波。

拆解报告:JBL 100W电源适配器

滤波电感特写。

拆解报告:JBL 100W电源适配器

全部拆解完毕,来张全家福。

充电头网拆解总结

充电头网通过拆解了解到,充电器采用通嘉LD7790分别搭配士兰微和芯派科技MOS管,以及芯茂微LP35117A搭配芯派科技同步整流管组成带PFC升压电路的开关电源。PFC升压滤波以及同步整流输出滤波电解电容均采用艾华Asia’x系列。

适配器内部配有大面积铝片以及长条铝板帮助散热,同时大量打胶帮助导热或加固,元器件有序焊接,非常典型的大功率适配器设计风格。
