48V/60V/72V降压转12V5A电源芯片输出恒压恒流且最大电流可达10A

48V、60V、72V 电动车怎么降到 12V 5A？

经常有人问我，电动车电池组电压那么高，想给车灯、仪表或者外接设备稳出一个 12V 电源，手头该选哪颗芯片。其实这类宽压降压方案里，PW2153 算是比较稳妥的一颗 DC-DC 降压控制器，用在 48V、60V、72V 甚至更高电压的场合都能hold住。

这颗芯片能干到什么电压和电流？

PW2153 的输入耐压做得比较宽，标称范围是 8V 到 150V，实际应用里超过 150V 也能顶一顶。所以不管是 48V 锂电、60V 铅酸还是 72V 电池组，直接挂上去都没什么问题。输出端可以通过电阻分压设定，5V 到 30V 之间都能调，常见的 12V/5A 输出对它来说只是常规操作。

电流方面，芯片本身支持 10A 以上的输出能力，不过一般建议把输出功率控制在 120W 以内更稳妥。也就是说 12V 输出时跑到 5A 左右，热管理和效率都比较舒服。

恒压恒流是怎么实现的？

这颗芯片同时做了恒压和恒流两条环路。恒压值靠 FB1、FB2 两个反馈脚的外接分压电阻来设定，换几颗电阻就能切换 5V、9V、12V 或者其他目标电压。恒流值则靠 CS 脚对地的采样电阻来设定，电流变大时芯片会自动压降输出，避免后级过流。

这种设计对电池供电场景很友好：负载轻的时候稳压，负载重或者短路的时候限流，整套系统不容易被突发电流打坏。

效率和纹波表现怎么样？

PW2153 用的是固定频率 PWM 控制，典型开关频率在 140KHz 左右。这个频率在磁件体积和 EMI 之间取了一个比较折中的点，普通工字电感或者小功率磁环就能用。

轻载时芯片会自动降频，减少开关损耗，所以整体转换效率能做得比较高，理想情况下可以达到 96% 上下。同时母线调整率和负载调整率也控制得不错，输入电压波动或者负载跳变时，输出 12V 不会跟着大幅度抖动，纹波也能保持在一个较低的水平。

有哪些保护功能？

为了保护整车电气安全，PW2153 内部集成了软启动、过温保护、输出短路保护和限流保护。上电时电流慢慢爬升，不会一下子冲击电池和负载；温度过高或者后级短路时，芯片会自己降功率或者关断，等异常解除后再恢复。

典型应用怎么接线？

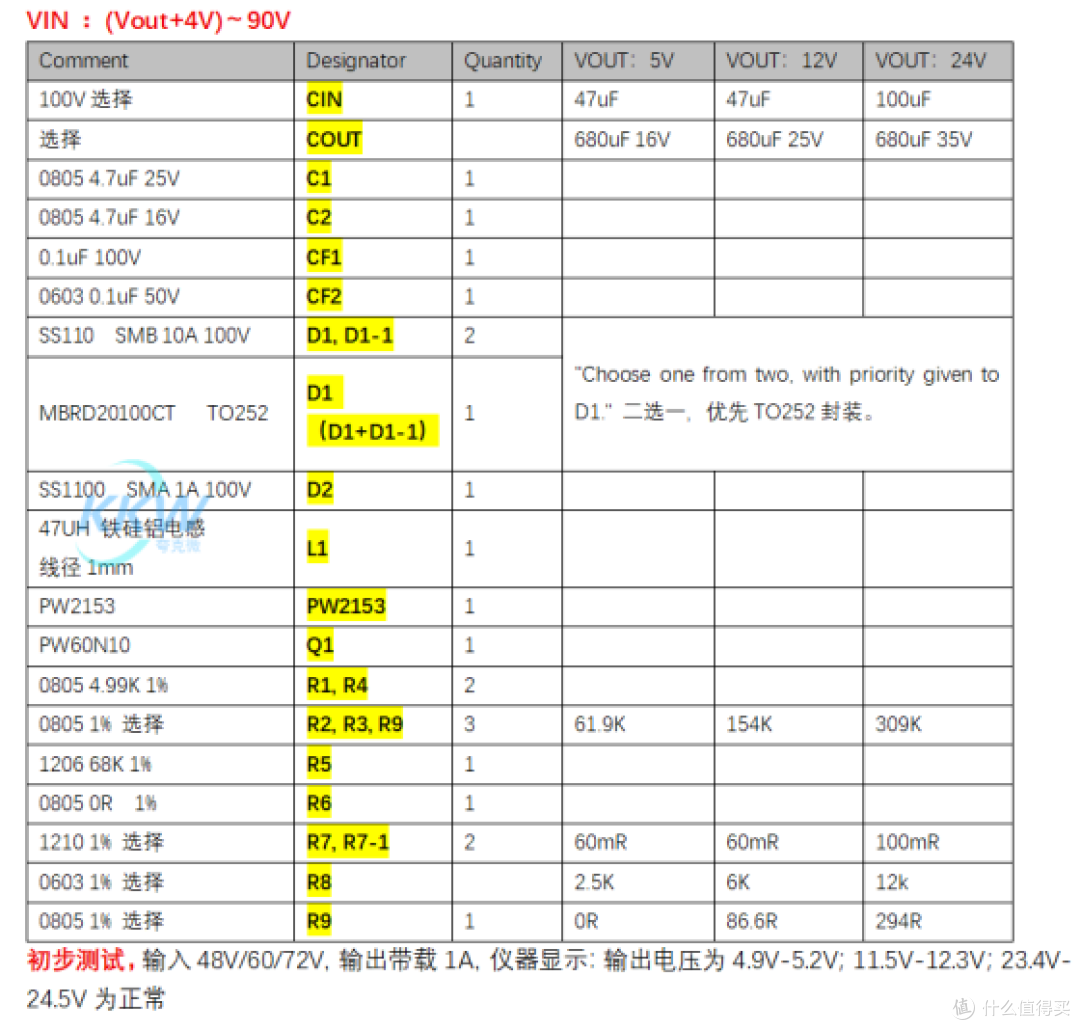

实际搭板子时，输入端一般要并联几颗电解电容和吸收电路，抑制电动车电机启停时产生的尖峰。输出端根据电流大小选合适容量的滤波电容，再预留好 CS 采样电阻和 FB 分压电阻的位置。PCB 布局上尽量让功率回路面积小一点，地和反馈线单独走，噪声会更低。

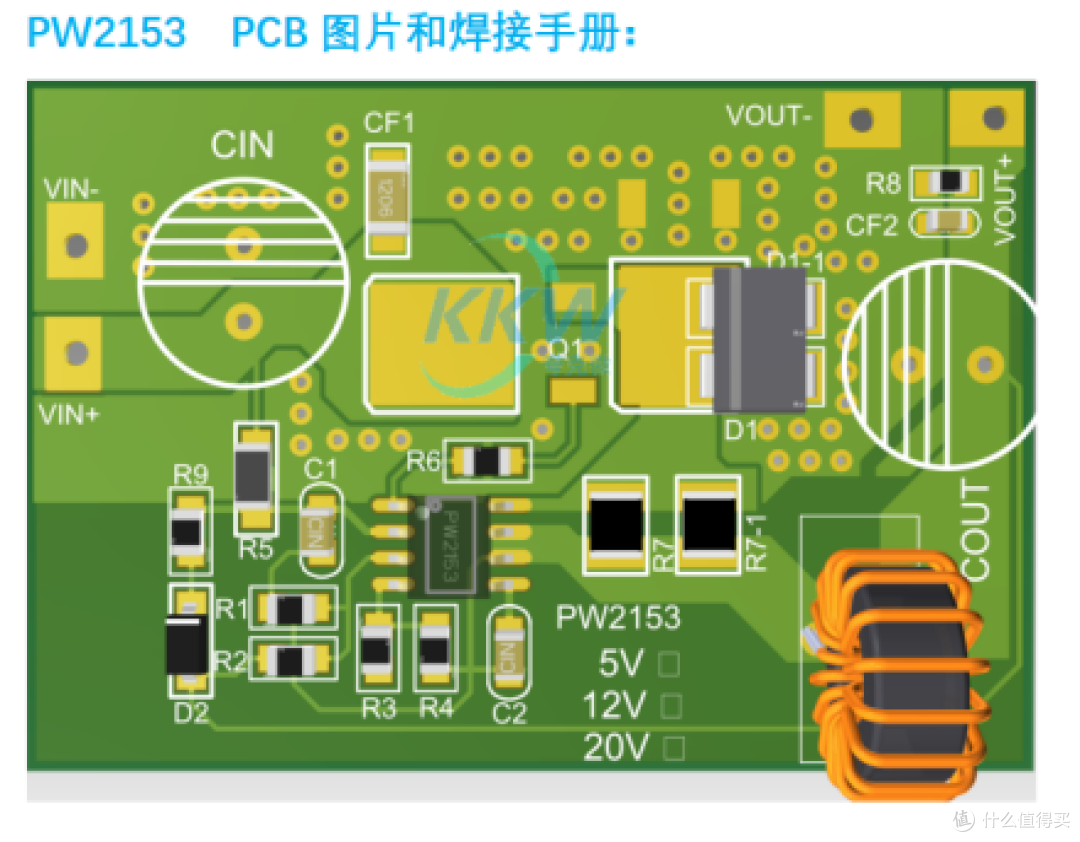

下图是一个比较常见的参考布局，输入输出接口、功率地和信号地都分得比较清楚，照这个思路画板一般不会出大问题。

总结一下

如果你需要从 48V、60V 或 72V 的电动车电池组稳出一路 12V/5A，PW2153 是个值得考虑的方案。它输入耐压高、输出可调、带恒压恒流、效率高，还内置了软启动和多种保护，做出来的板子既稳定又不容易被电池波动打坏。只要外围参数算好、PCB 布局走心，基本可以直接上车测试。
