八月中旬，滴胶圈的小红书帖子基本分成两类：一类是岁月静好的脱模 ASMR，另一类是此起彼伏的翻车现场。"夏天真的不适合玩滴胶啊，分分钟炸胶！"一位作者发现胶杯摸着发烫，赶紧用保鲜膜包起来塞进冰箱，结果半小时后再看，整杯胶已经凝固了。小红书
这不是个别人手笨。夏天就是滴胶翻车率最高的季节，而背后捣乱的是同一个东西：温度。把全网能搜到的夏季翻车案例翻一遍，按失败类型归个类，再给一份能直接照做的度夏清单。
先搞懂：滴胶"炸胶"到底发生了什么
滴胶（水晶树脂）固化，靠的是 A、B 两种胶液混合后发生的化学反应，而这个反应是放热的。关键在于：环境温度越高，反应越快；反应越快，放热越猛；热量散不掉，胶体温度进一步升高，反应就更猛——这是一个正反馈循环。

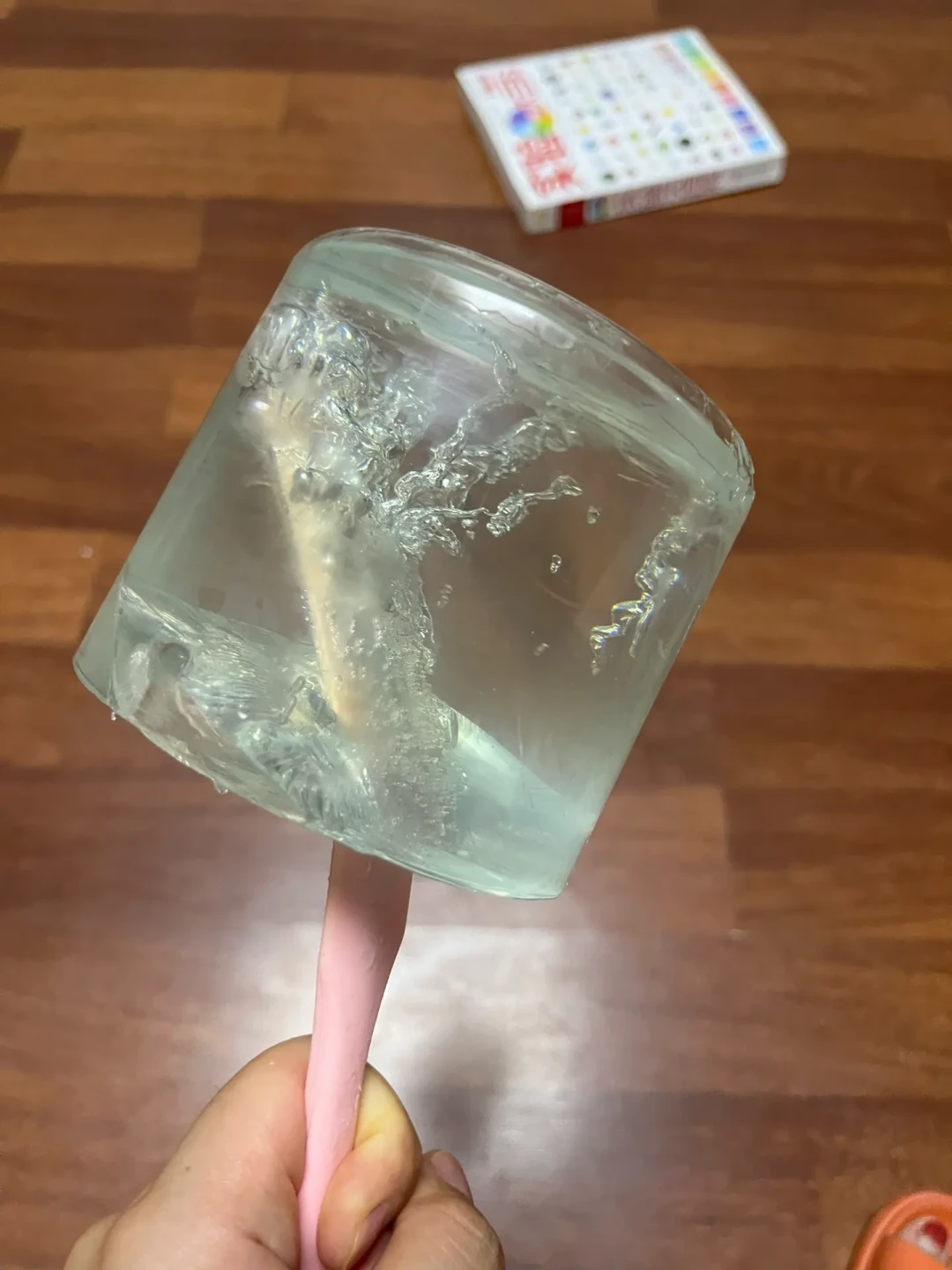

当循环失控，胶液会在几分钟内急剧升温、快速凝固，严重的会冒烟、开裂、在杯子里结成一大坨硬块，这就是圈里说的"炸胶"。圈里对它的定义很直白：炸胶就是 AB 胶混合过程中剧烈放热并快速凝固。小红书
理解了这条链，夏天翻车的所有怪事就都能解释了。而且胶量越大，放热越集中，所以夏季翻车高发在"一次调很多"和"做大件"的场景里。
夏季翻车不止"炸胶"一种，全网案例基本分四类

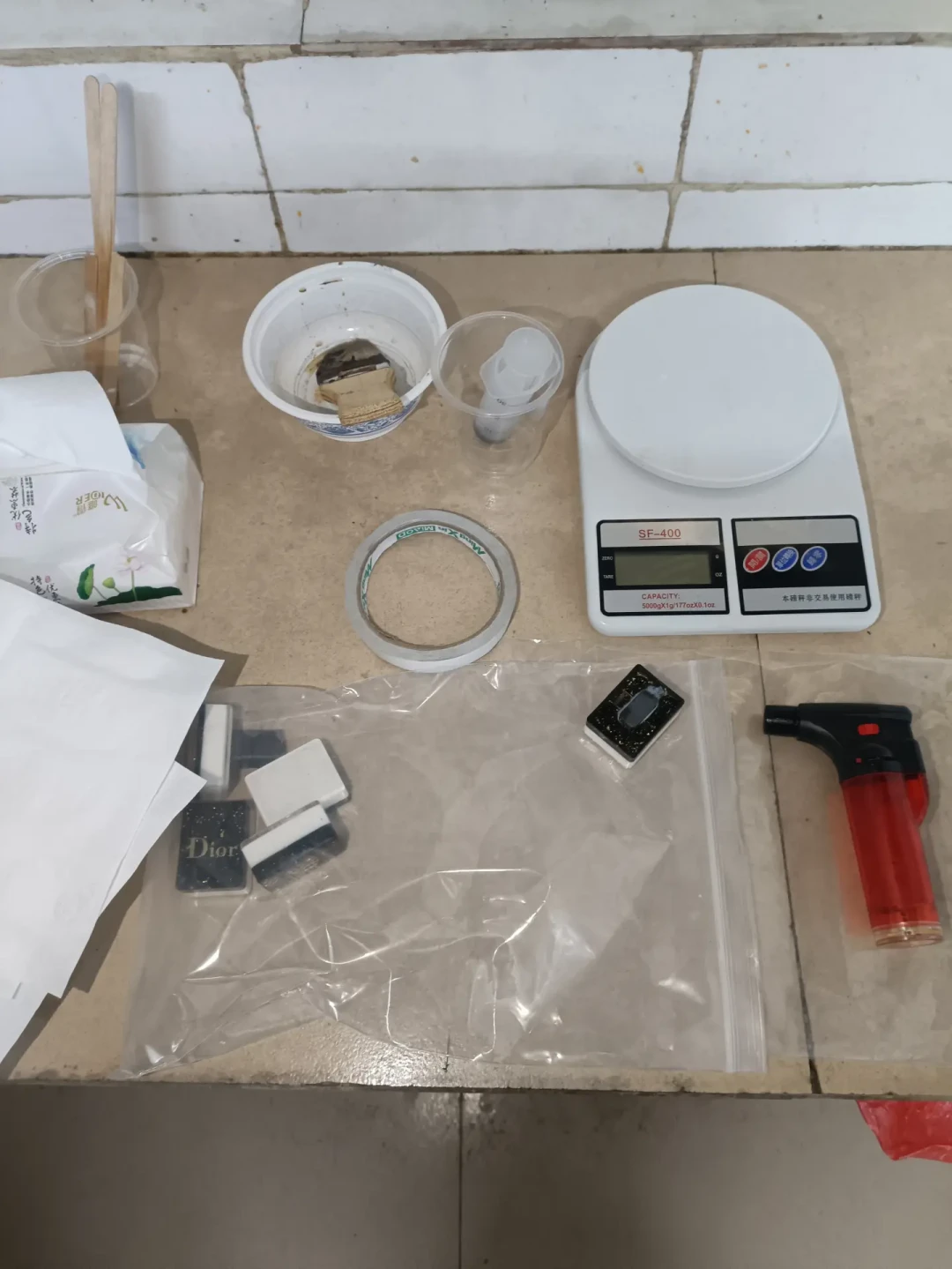

第一类：炸胶类。 混合时剧烈放热，胶在杯子里直接凝固，有的连塑料杯都烫变形。高频诱因有三个：一次调胶量太大、气温本来就高；冬天养成的"热水温胶"习惯忘了改，夏天再加热等于火上浇油；还有消泡时用喷枪过头——有作者记录过自己的翻车过程：原本只是有一点发热没在意，直到拿出喷火枪消泡，事情开始不对了。小红书另外，发现胶杯发烫后再分杯抢救基本没用，有玩家实测：发烫之后从大杯子里分出来，以为能抢救一点，结果并没有。小红书
第二类：气泡类。 夏天的泡问题更突出。新模具有静电，会产生大量气泡，所以老手都有"醒模"的讲究：先打一层胶、固化脱模，再正式做，气泡会少很多。夏天湿度大，模具或镶嵌物上带水分也容易出问题，评论区就有人模具里有一滴水、胶倒进去了才发现。消泡也别指望一次搞定，做滴胶麻将的避坑总结里专门提醒：一个小时后一定要再检查一遍，有时候明明消泡完了，还是会再冒出一两个大气泡。小红书
第三类：黏腻不固化类。 做发夹、贴片这类小件的人夏天最有体会：温度太高了，胶水挂不住，做完手工黏黏糊糊的。小红书这一类多半和配比、湿度有关：A 胶和 B 胶的比例必须严格按说明书来，通常是重量比 2:1 或 3:1，比例不对会导致固化不完全、作品发黏发软。知乎

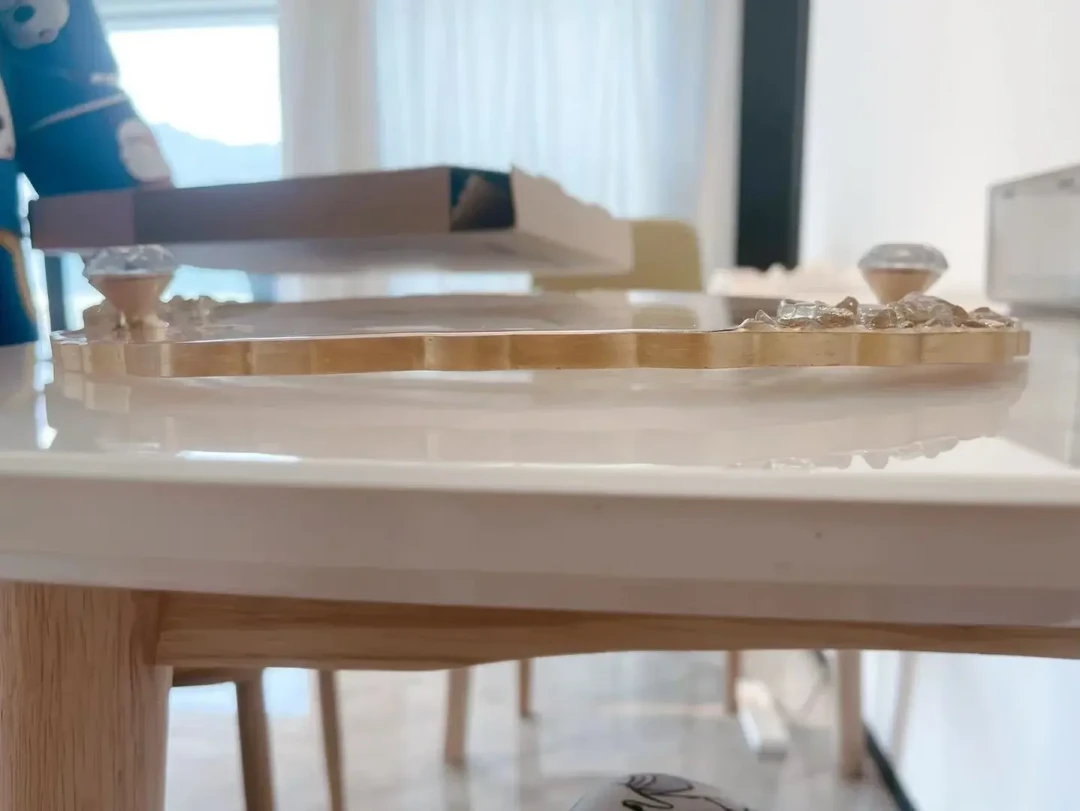

第四类：软化变形类。 这类最容易被忽略，因为作品做成功了，栽在了保存上。滴胶五十度以上会变软，温度越高越软，高温加上重压就容易弯曲——有作者的定制托盘就是这么弯的。小红书大件还有一重风险：尺寸越大固化放热越猛，有人的大尺寸作品直接被自己的放热顶到热变形。小红书所以夏天的滴胶成品，别放进暴晒后封闭的车里，也别搁在窗台直晒。
度夏操作清单：控温、少量、分层
把社区里反复被验证的经验归拢一下，夏天做滴胶记住三条主线。
控温。 空调房是夏天的最佳工位，25℃ 左右最稳；没空调就选清晨或夜里凉快的时段。冬天那套热水温胶的操作全部停掉——温胶是为了降低冬天胶液的黏稠度，夏天完全没必要，反而是炸胶诱因。消泡用喷枪点到为止，发现胶杯发热就立刻停手。
少量。 同样的胶量，分两三个小杯调，远比一大杯稳——胶量越大，放热越集中。社区里流传一个土办法：把 B 胶放冷藏室。小红书思路是给胶降温、拉长操作时间，但注意部分胶低温下可能变浑浊，先少量测试，进出冰箱还要留意冷凝水。
分层。 大件作品分层浇筑，每层固化后再倒下一层，别让热量一次性堆满。新模具先醒模，每层都做好防尘——空调风容易带起灰尘和衣服纤维，落在胶面上固化后非常明显。
算笔账：夏天为什么不建议碰大件

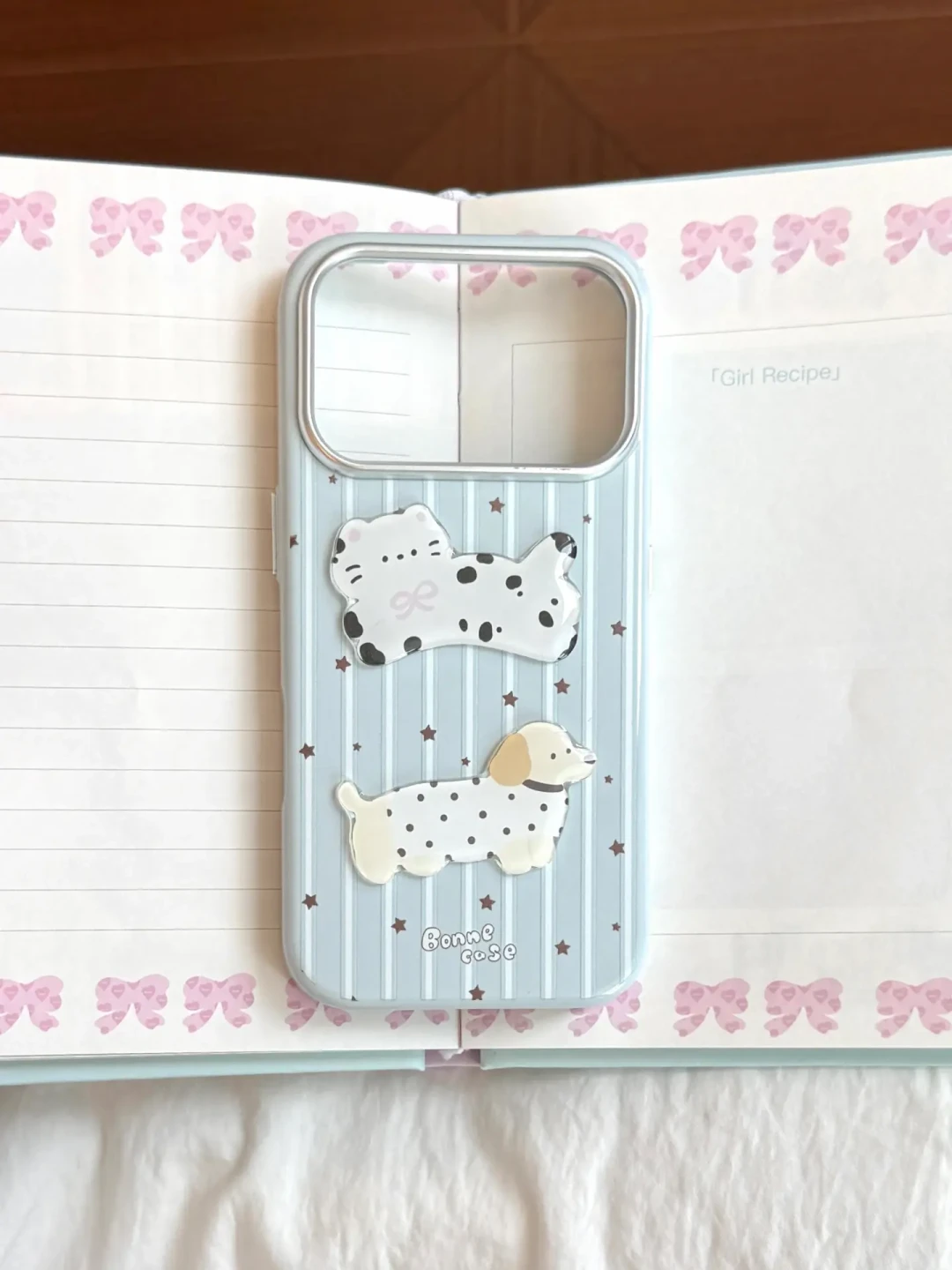

滴胶的材料本身不贵，但翻车的损失是乘法。调一杯一两百克的胶炸了，整杯报废，运气不好还搭上一个模具——有新手第一次做就赶上"量大+天热"，炸胶之后连亚克力模具都脱不下来，直接掰断了。小红书而麻将、托盘这类大件，本身就要分层浇筑、封层、修边，周期动辄一两周，中途每一层都在和高温赌博。全网能搜到的夏天成功案例，几乎清一色是小件：钥匙扣、发夹、小挂件、手机壳贴片。单件用料少、固化快，翻了车也不心疼。
所以结论不是"夏天不能玩滴胶"，而是"夏天要换玩法"：件做小、量调少、温度降下来。
写在最后
如果你是被夏天炸胶劝退的新手，不妨把大件计划挪到九月以后——秋天气温降下来，是滴胶一年里脾气最好的季节。现在这个八月，用小模具保持手感就好。毕竟滴胶这件事，拼的不是手速，是和温度做朋友的耐心。
