台扇风量测试装置IEC 60879
2026-04-28 09:48:54
0点赞
0收藏
0评论

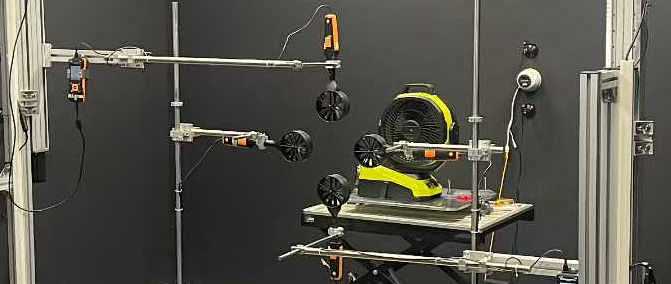

台扇风量测试装置是按GB/T 13380-2021、IEC 60879标准搭建的专用测试系统，核心由风室 / 测试屏、可调样品支架、风速采集单元、数据处理系统四部分组成，用于精准测量台扇的风量、风速、能效等关键指标。
image一、适用标准与测试原理
核心标准：GB/T 13380-2021《交流电风扇和调速器》、IEC 60879:2019、GB 12021.9-2008（能效）。
测试原理（风速表法）：在扇叶前方设定距离（通常为扇叶直径的 3 倍），用风速仪按环形等面积法（4 风速仪 / 8 点）采集各环风速，乘以对应环面积后求和，得到总风量。
公式：Q=∑(Vi×Si)，Vi为环平均风速，Si为环面积。
二、装置核心构成
1. 测试风室 / 屏蔽室
尺寸（台扇专用）：长 5m× 宽 4m× 高 3m（落地扇需 6m 长）。
结构：进气 / 排气风室、光滑内壁（降阻力）、背景风速≤0.2m/s、无强气流干扰。
安装位：台扇固定于距背墙 1.5m 的中心，高度可调（0–1.1m）。
2. 可调样品支架
适配台扇扇叶直径：200–500mm（常见 230/250/300/350/400mm）。
调节功能：前后 / 左右 / 高度 / 俯仰角可调，确保扇叶中心与风速仪同轴。
3. 风速采集单元
配置：4 路高精度热式风速仪（精度 ±0.2m/s，量程 0.4–30m/s），环形分布（0°/90°/180°/270°）。
移动机构：风速仪架可水平 / 垂直移动，按 40mm 步长扫描全截面，直到风速≤0.5m/s 为止。
距离控制：扇叶平面到风速仪平面距离d=3×扇叶直径（如 300mm 扇叶，d=900mm）。
4. 数据处理与控制系统
实时采集：风速、电压、电流、功率、转速、温湿度。
自动计算：风量（m³/h）、能效比（m³/h・W）、送风锥角。
输出报告：含原始数据、曲线、合格判定（对标 GB/T 13380）。
三、关键技术参数（台扇）
项目参数风量测量范围10–1500m³/h，精度 ±1%风速测量范围0.4–30m/s，精度 ±0.2m/s电压 / 频率AC 100–240V，50/60Hz，精度 ±0.5%转速范围0–3000rpm，精度 ±1rpm环境条件温度 20±5℃，湿度 45%–75%，常压
四、测试流程（GB/T 13380）
预处理：台扇在额定电压下预热1 小时，确保稳定运行。
安装定位：固定台扇，调中心高度与风速仪平齐，设定距离d=3×扇叶直径。
风速扫描：从中心（R=20mm）开始，每 40mm 向外逐环测量，每环测 4 点（或 8 点），记录平均风速。
数据处理：计算各环风量，求和得总风量；同步测输入功率，算能效比。
结果判定：对比标准值，判断风量、能效是否达标。
五、常见型号与选型（深圳 / 东莞厂商）
朗斯科 LSK-FLS：GB/IEC 双标，风量 10–1500m³/h，4 风速仪，自动扫描，适配 200–500mm 台扇。
六、应用场景
企业研发：新品风量 / 能效优化、结构对比测试。
质检认证：出厂抽检、GB/IEC 认证检测（如 CQC、SGS）。
实验室：高校 / 科研院所风扇性能研究、标准制定验证。
