CCC安规认证加持，康舒280W ATX电源拆解

前言

台式机整机OEM电源在品牌商用主机中十分常见，这类电源由电源厂商代工生产，相比零售版ATX电源，在接口规格、硬件配置上会针对整机厂商需求做定制化设计，康舒作为老牌电源制造厂商，就为不少品牌机型提供配套电源产品。

本次拆解的康舒PCB033 280W ATX电源，配备专用14Pin主板供电与CPU 4Pin接口，适配联想商用台式主机。电源额定功率280W，支持100‑240V宽幅电压输入，通过CCC安规认证。

接下来本文将从外观规格、内部硬件、元器件选型等角度，对电源进行完整介绍，一起来看看联想商用整机的电源内部用料与电路设计水平。

康舒280W ATX电源外观

康舒280W电源采用全金属冲压外壳，同时自带定制14Pin和CPU 4Pin供电线束。

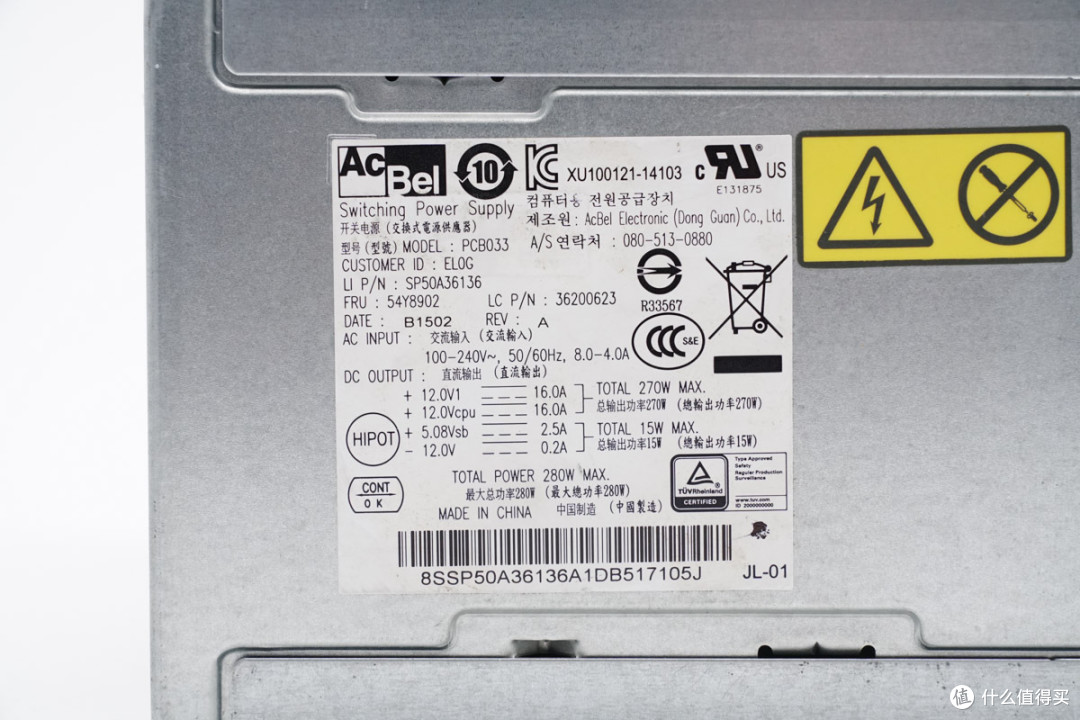

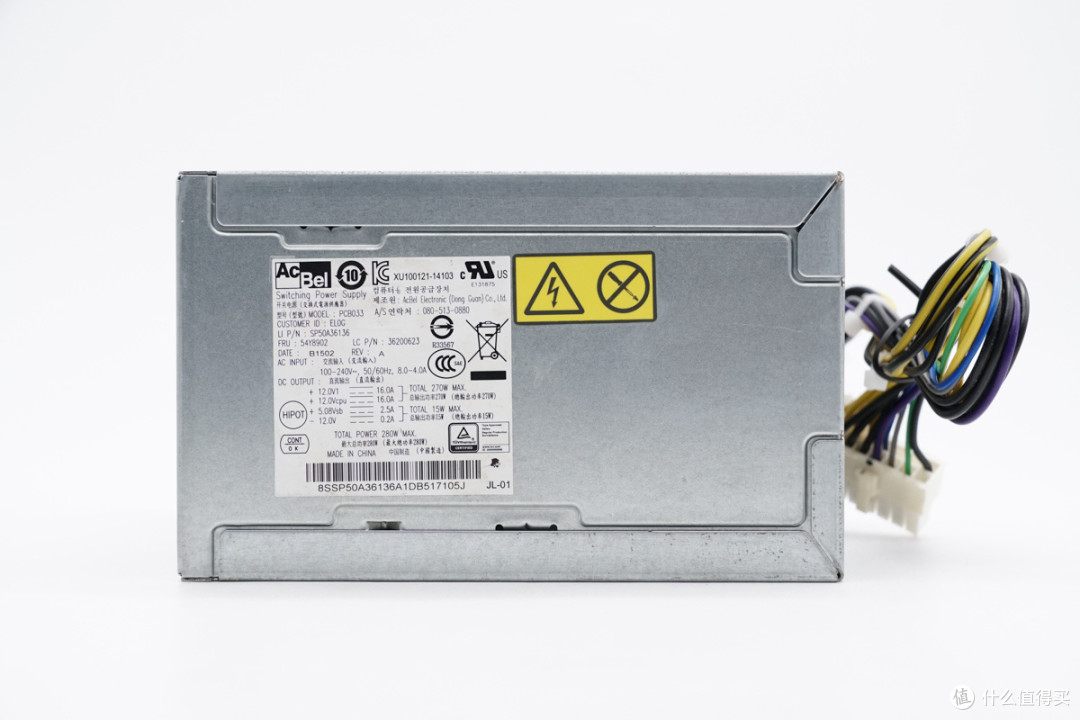

电源铭牌特写

型号：PCB033

交流输入：

100-240V~，50/60Hz，8.0-4.0A

直流输出：

+12.0V1⎓16.0A

+12.0Vcpu⎓16.0A

+5.08Vsb⎓2.5A

-12.0V0.2A

最大总功率280W

电源通过了CCC认证。

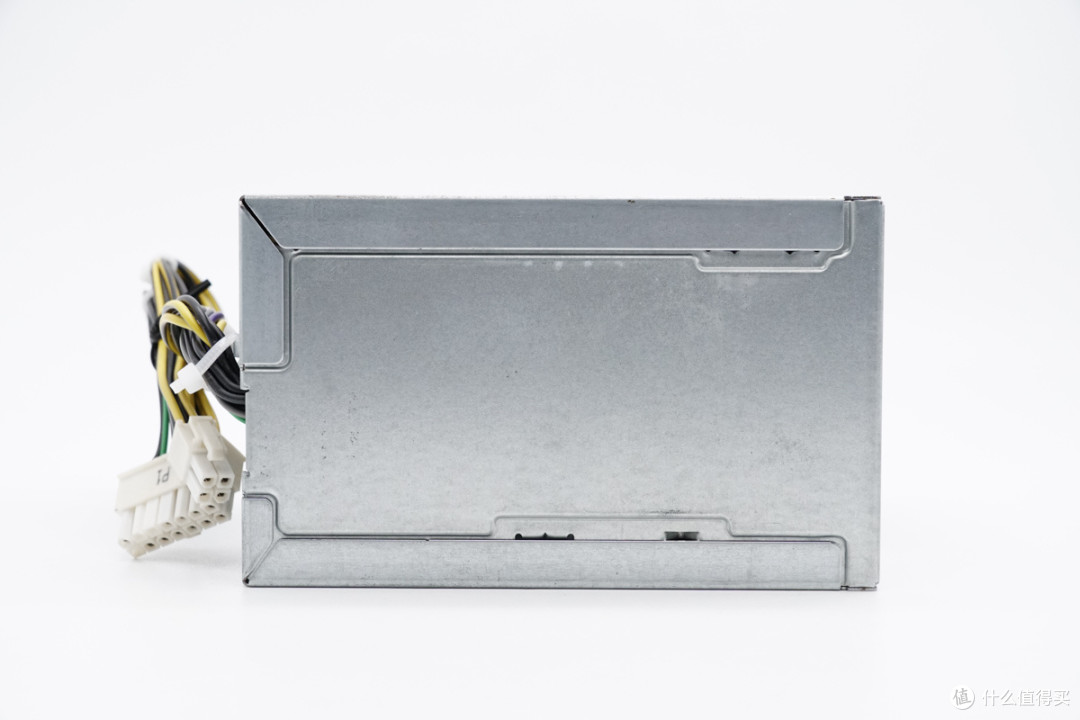

电源外壳拼接后使用螺丝进行固定。

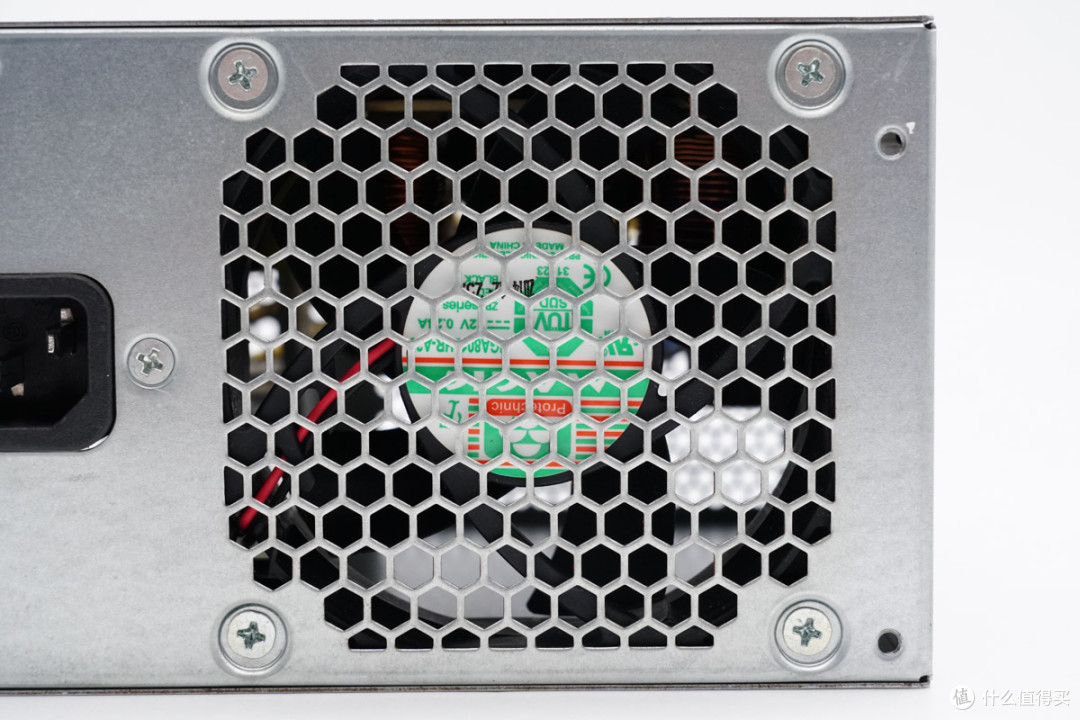

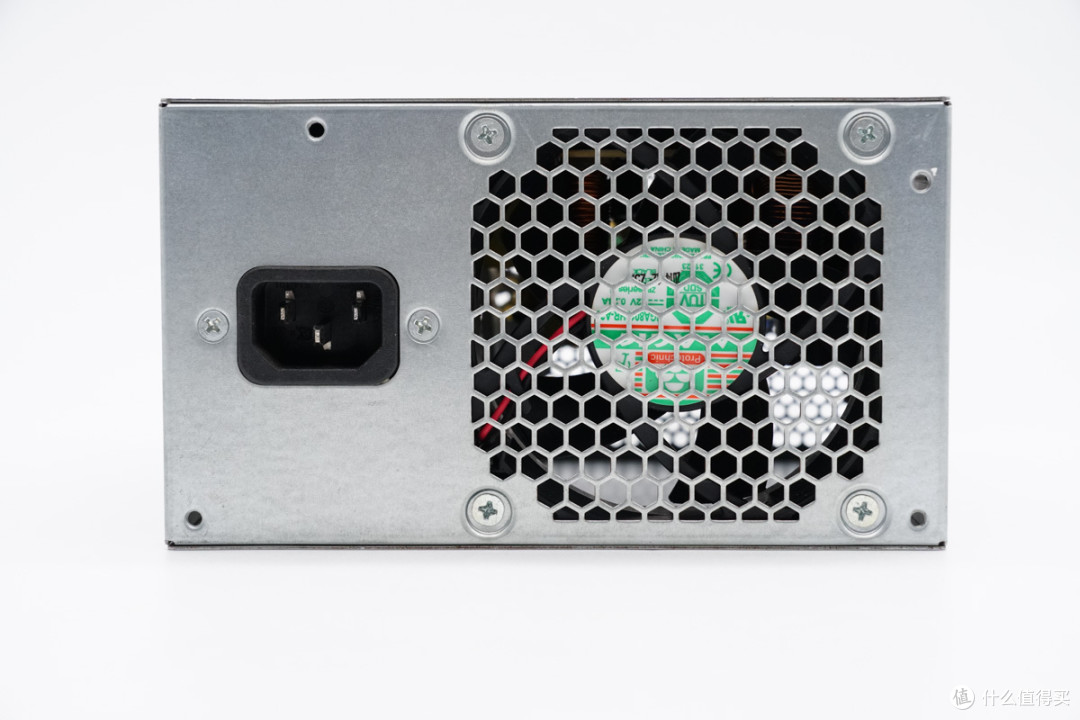

机身一端设有供电接口和散热风扇。

风扇对应区域冲孔通风。

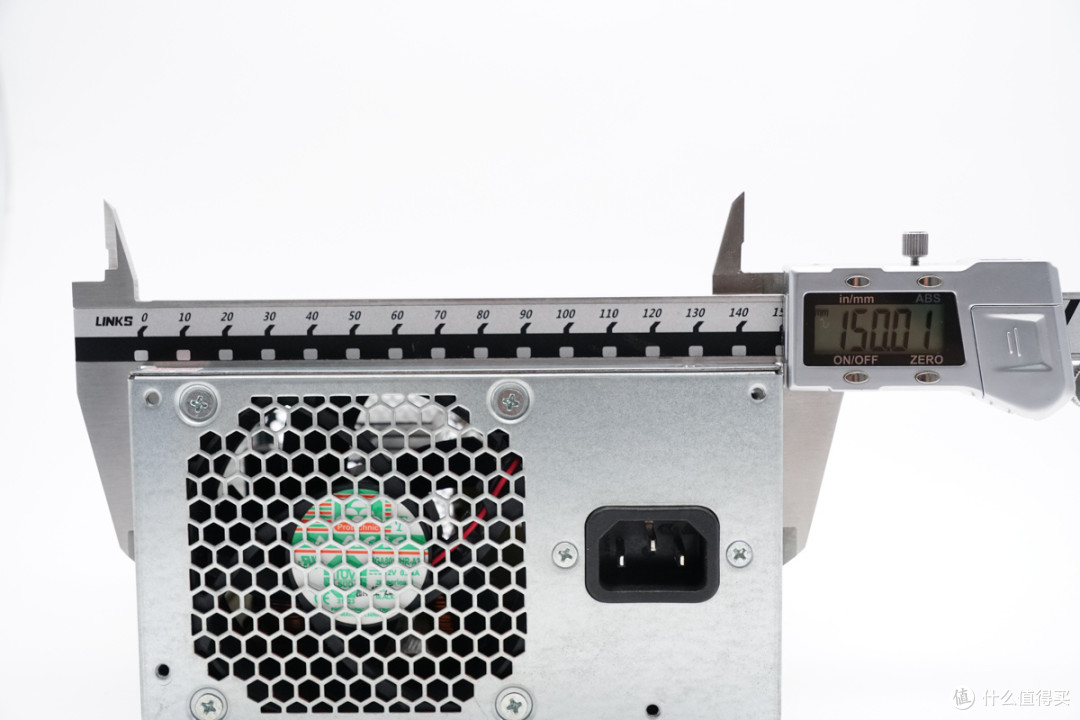

实测电源机身长度为150.01mm。

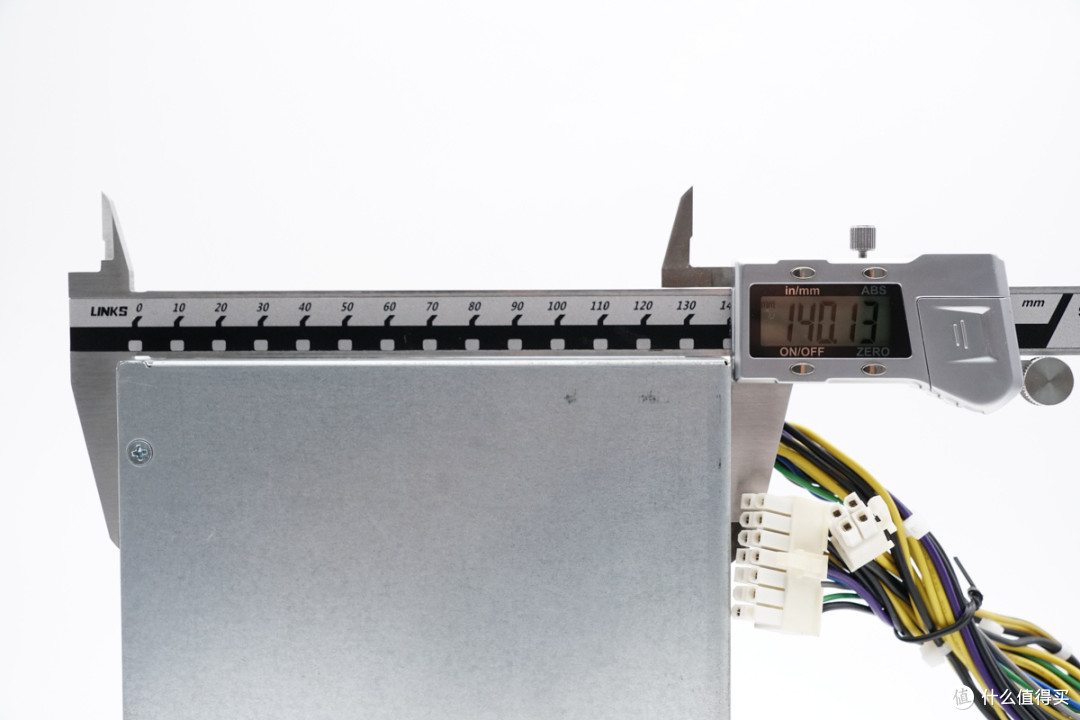

宽度为140.13mm。

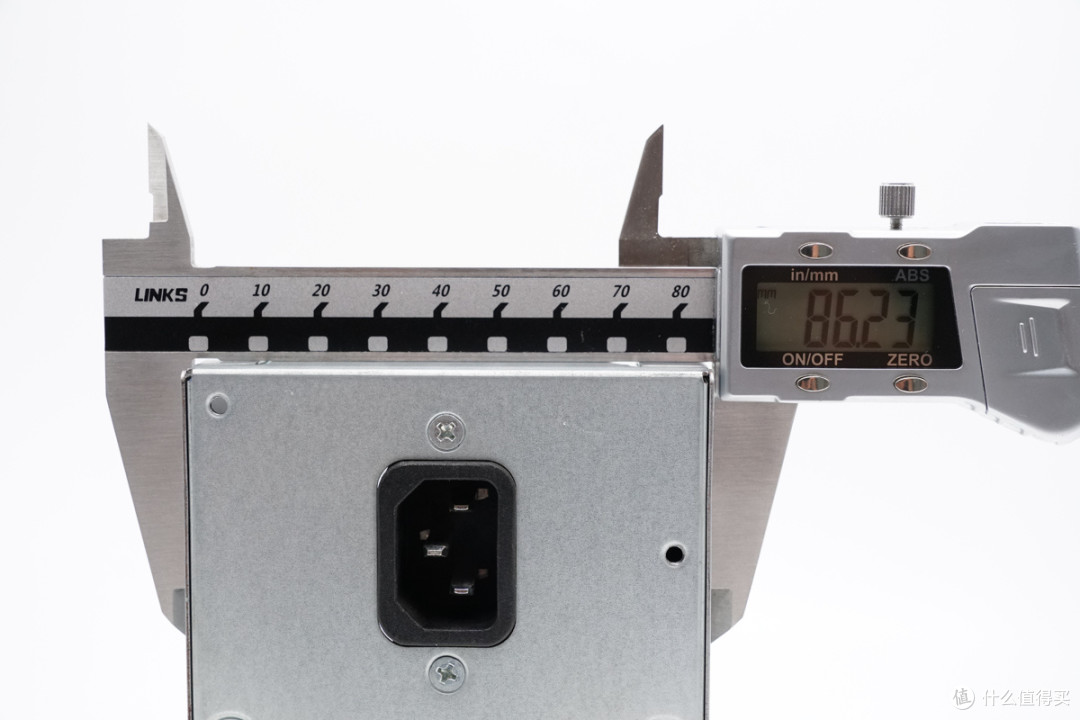

高度为86.23mm。

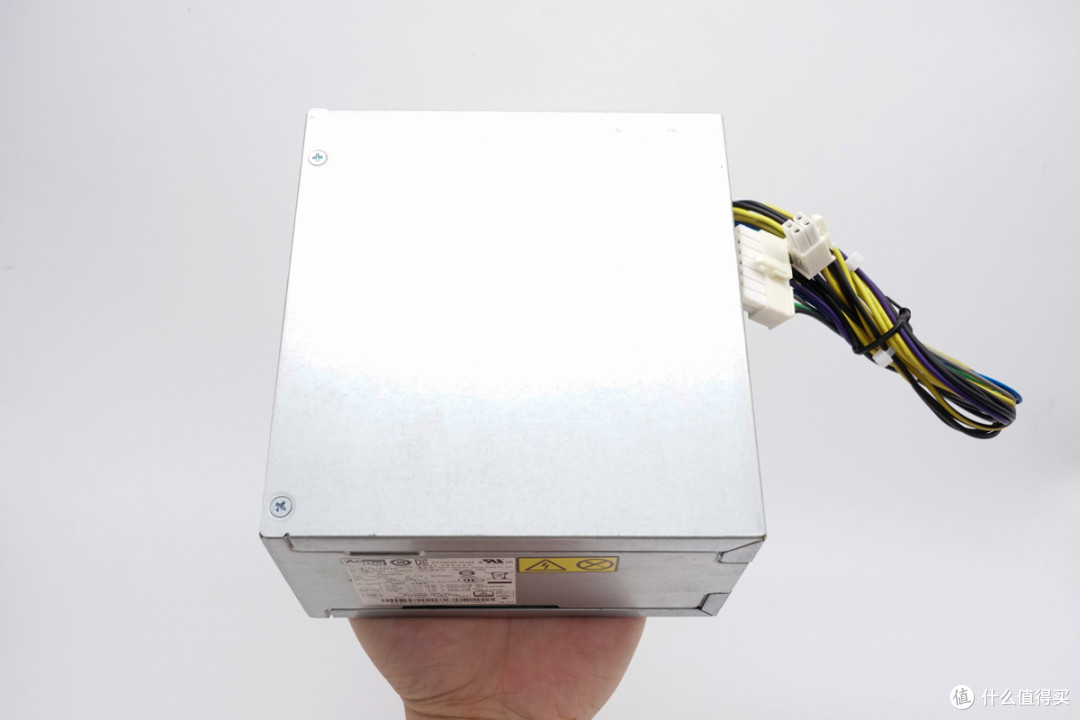

产品拿在手上的大小直观感受。

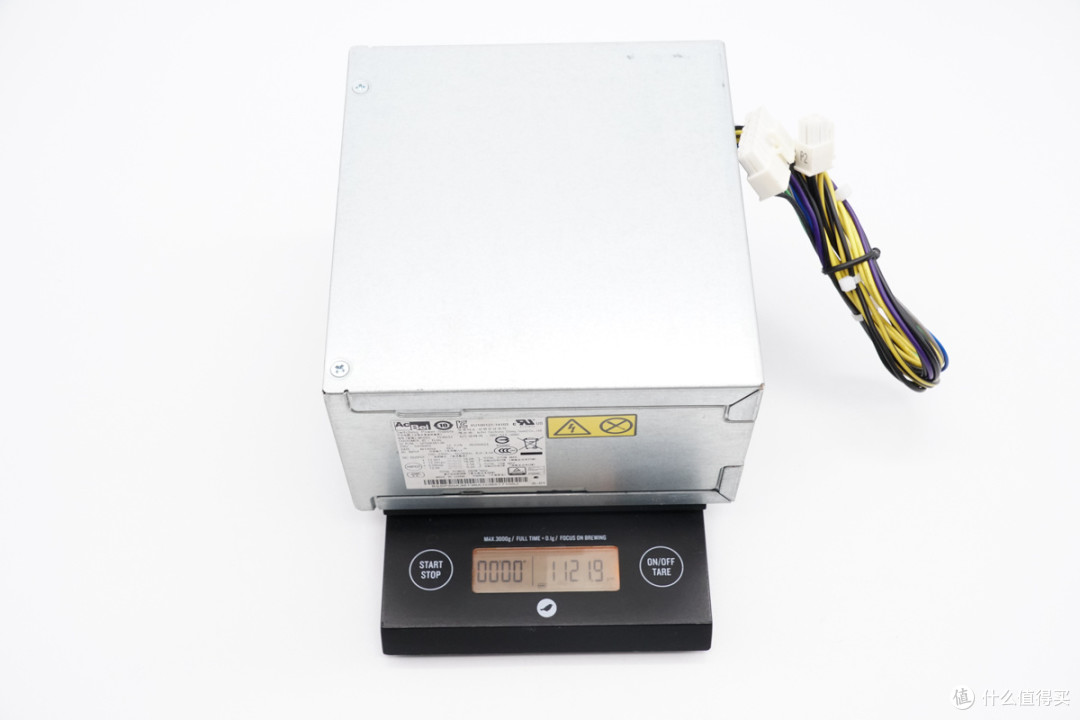

另外测得电源重量约为1122g。

康舒280W ATX电源拆解

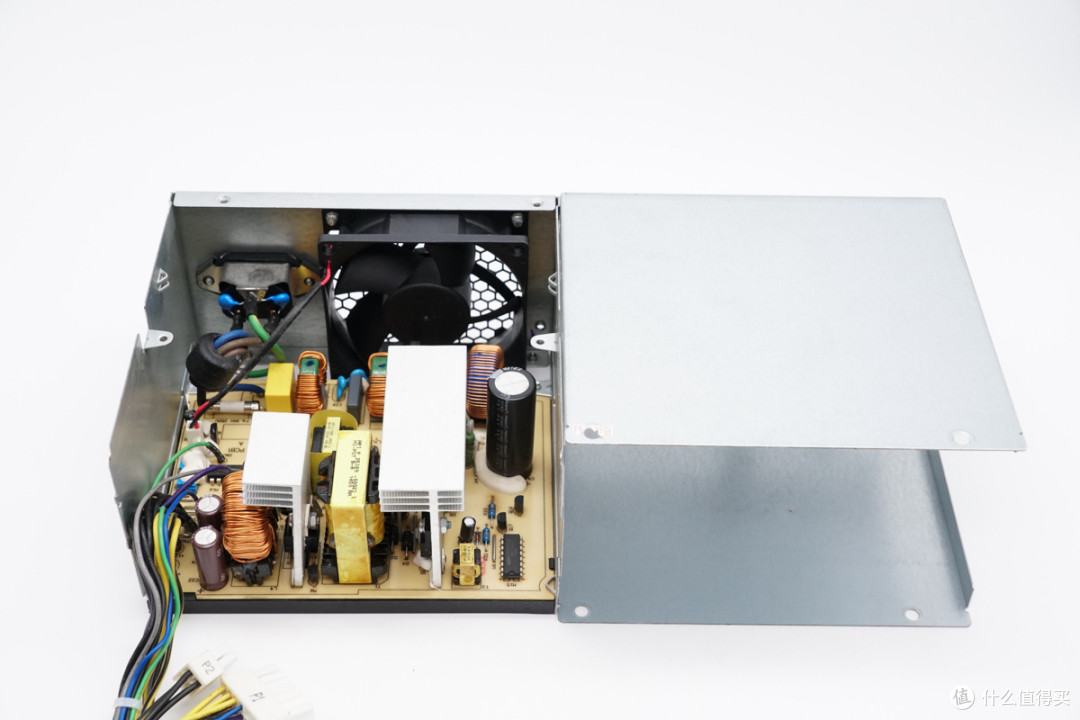

拆掉螺丝将电源外壳打开。

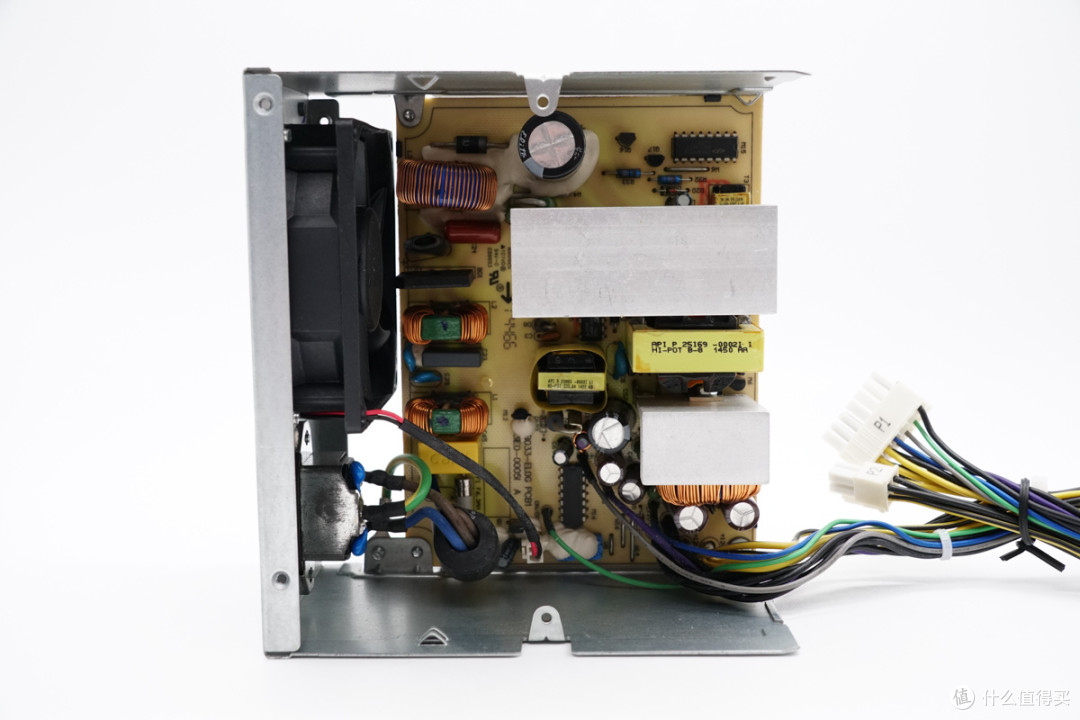

内部PCBA模块同样使用螺丝固定。

模块底部边缘套有一层塑料框架密封绝缘。

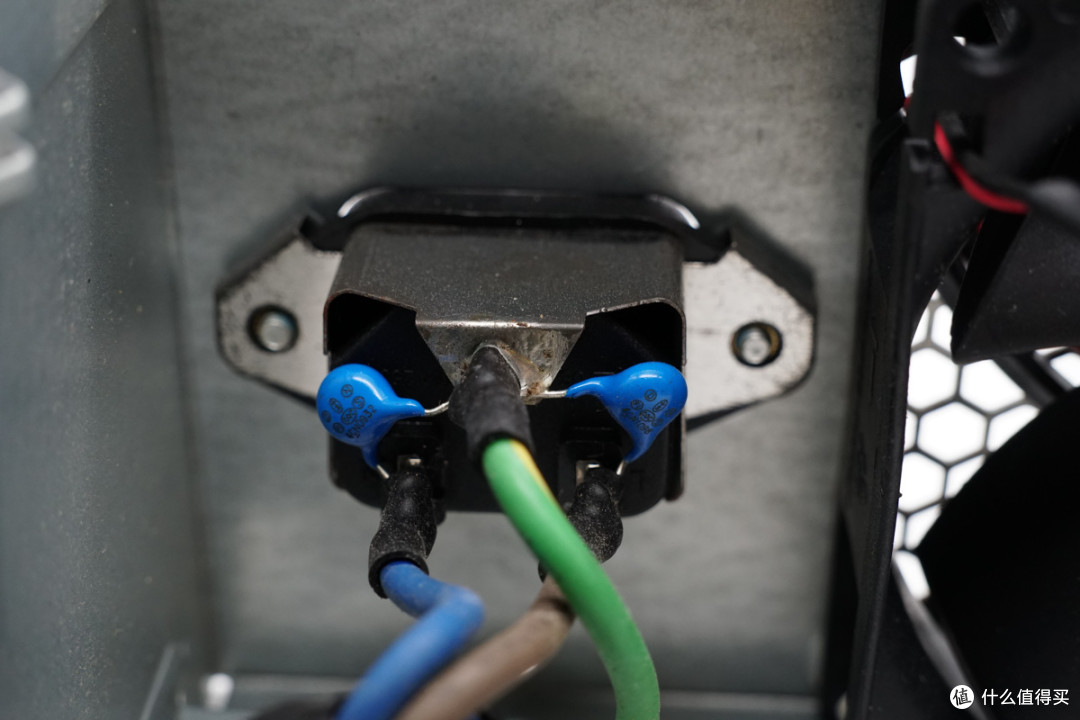

供电接口母座外套金属壳，连接导线焊接处包裹绝缘胶套，此外焊接两颗Y电容滤除共模干扰。

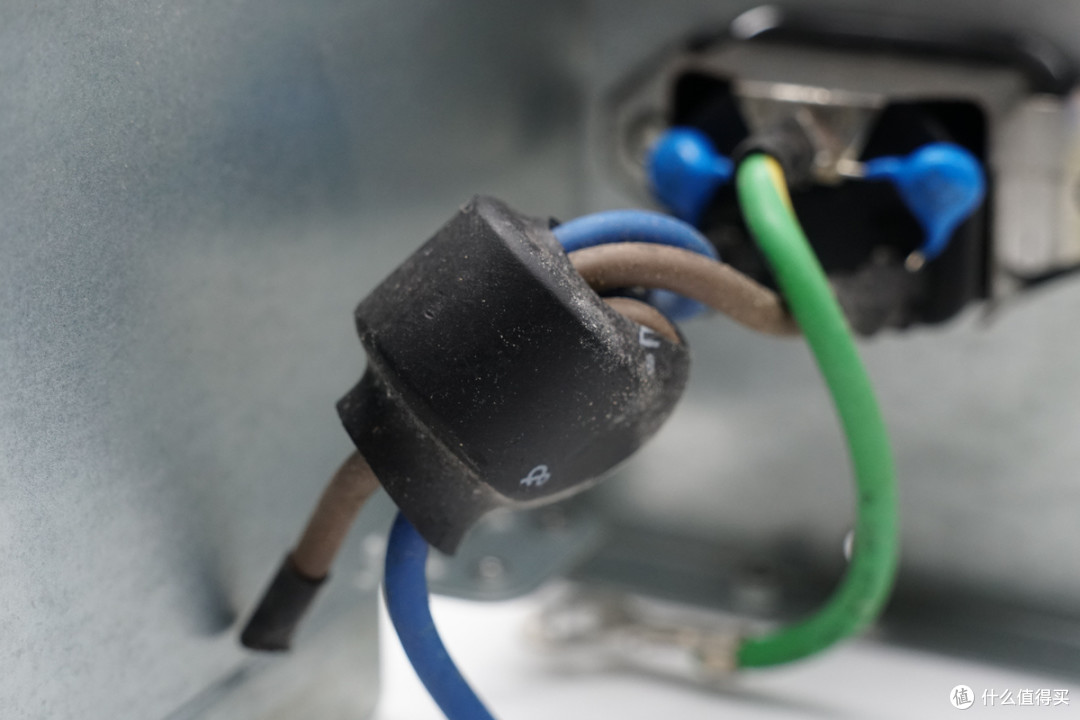

AC交流导线穿抗干扰磁环。

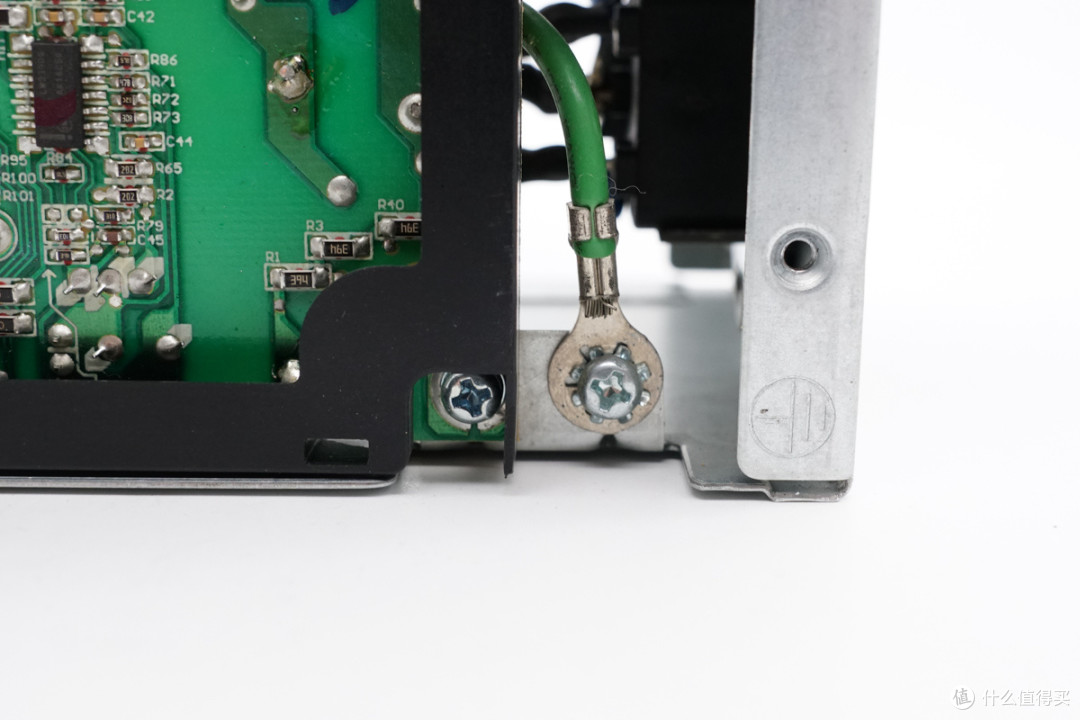

地线连接到电源金属外壳上。

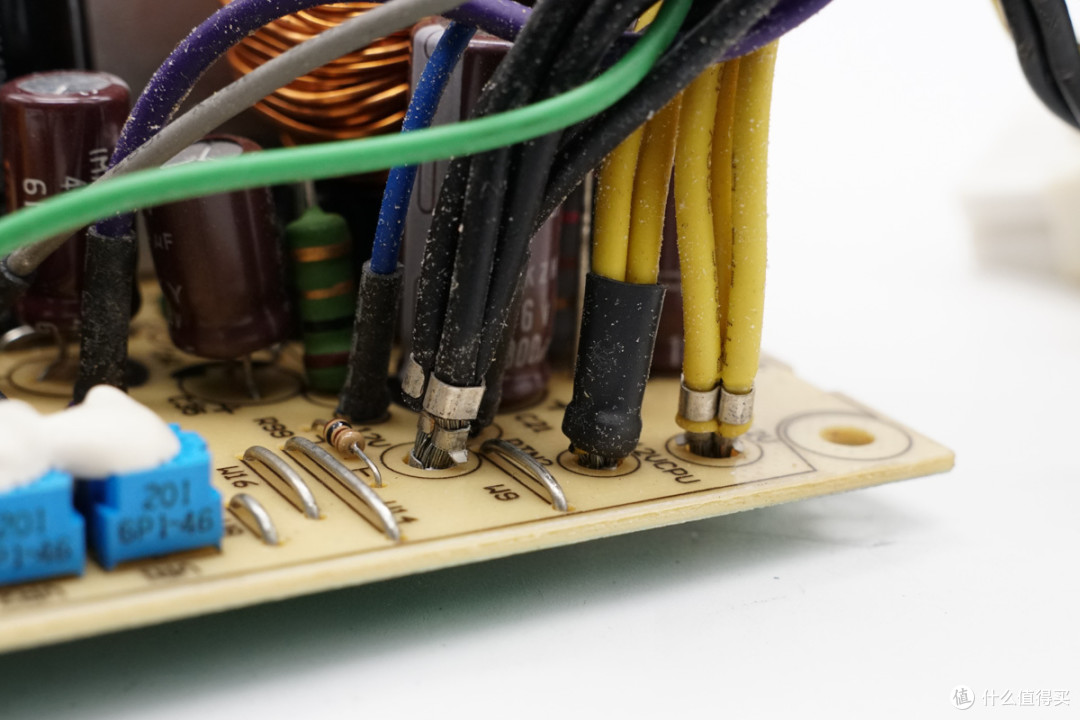

输出线束冷压端子焊接。

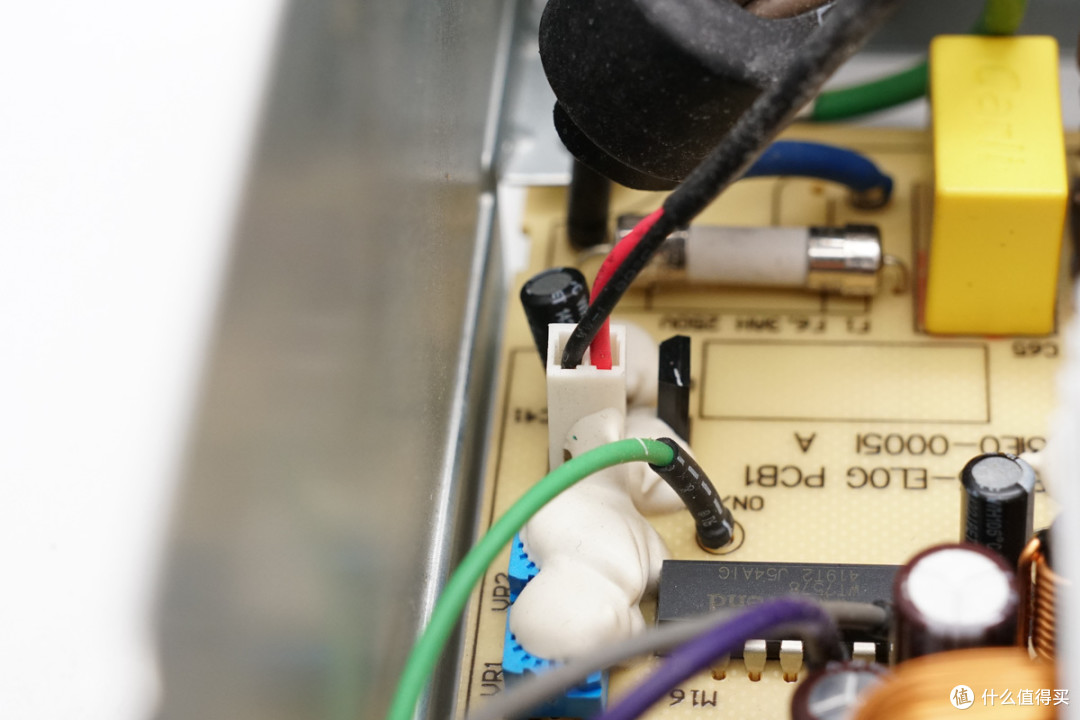

风扇供电线端子插拔式设计，连接处打胶加固。

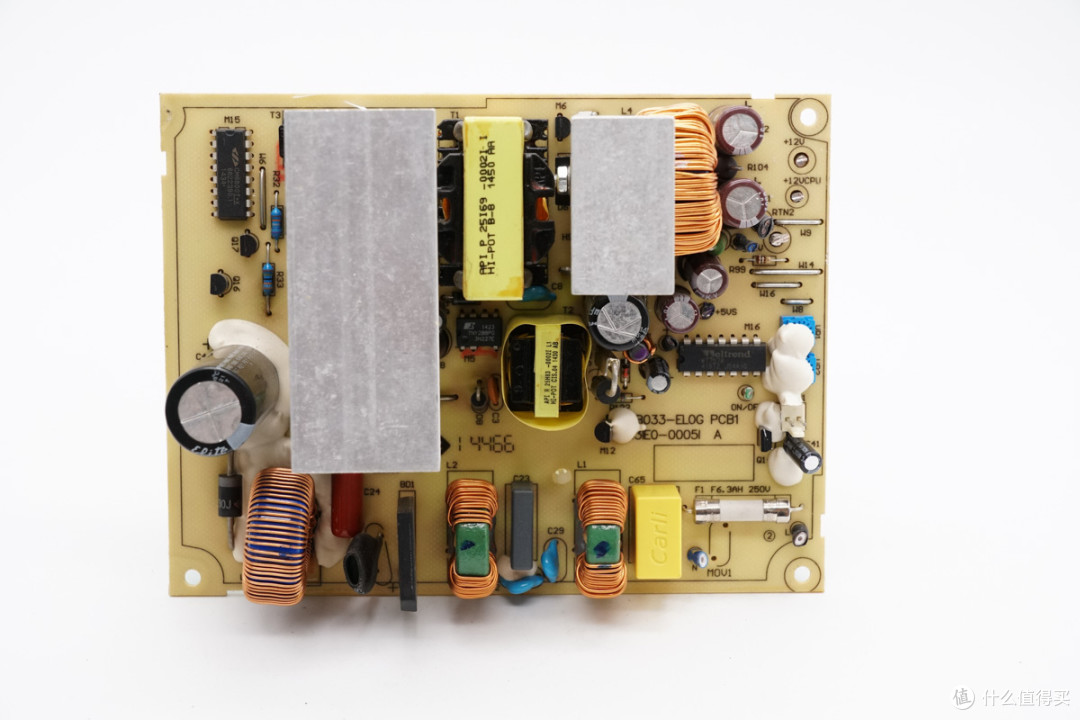

PCBA模块正面一览，板子单面印刷，正面电感、电容等器件打胶加固，PFC开关管、正激开关管以及整流桥等功率器件配备散热片。

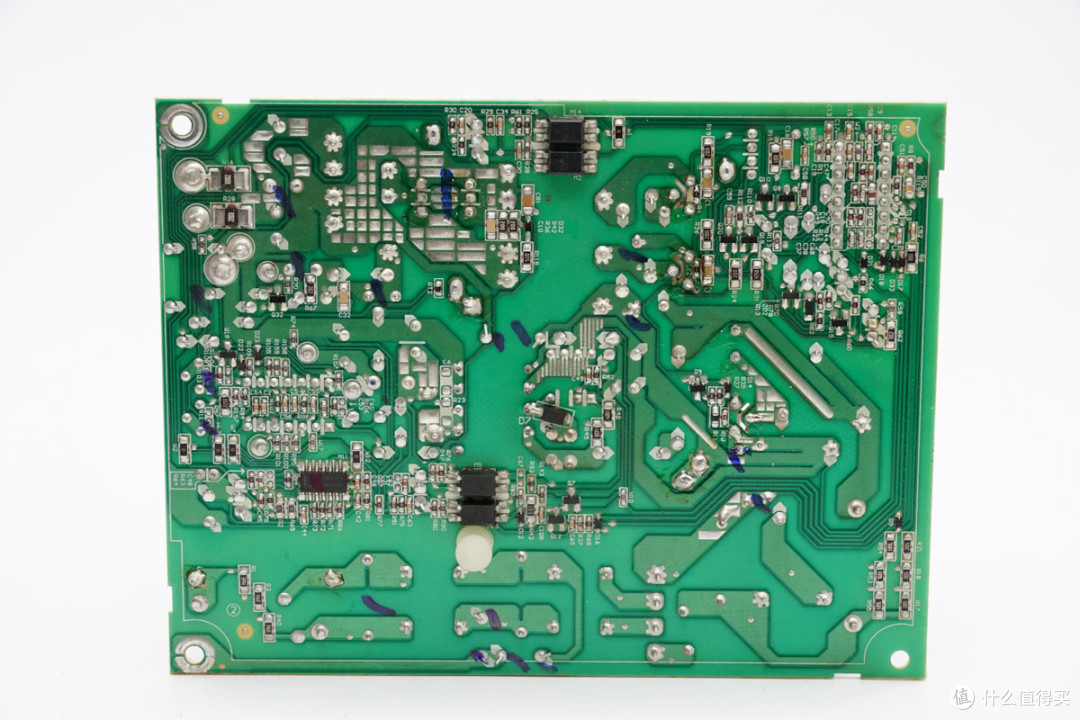

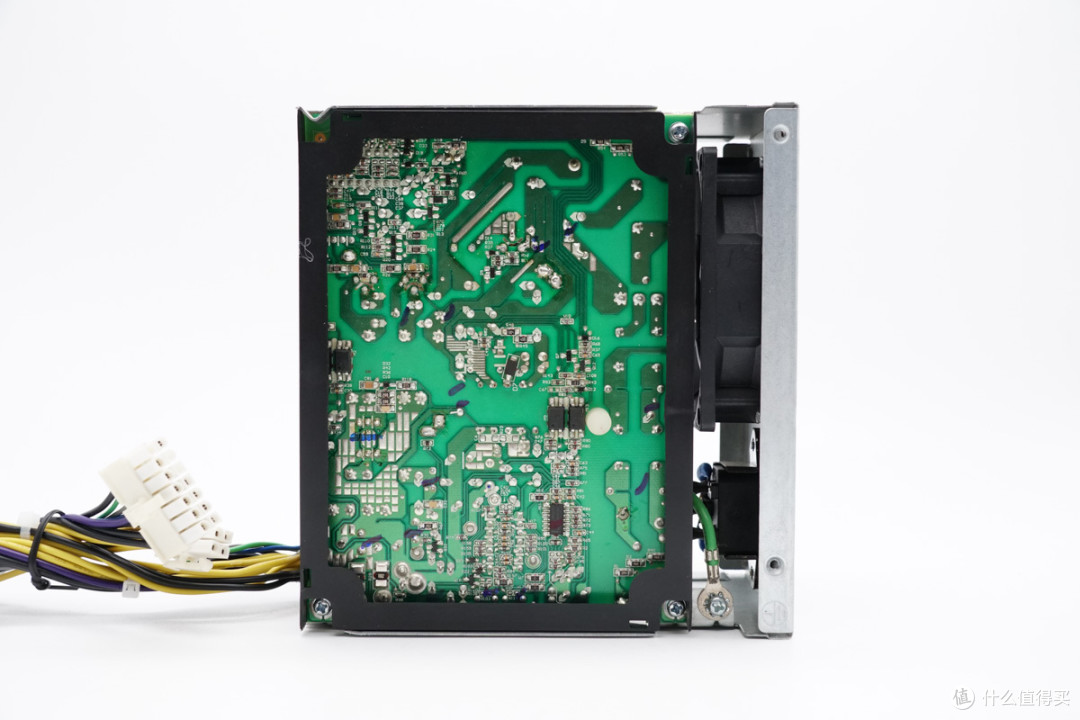

主板背面设有光耦以及电压比较器。

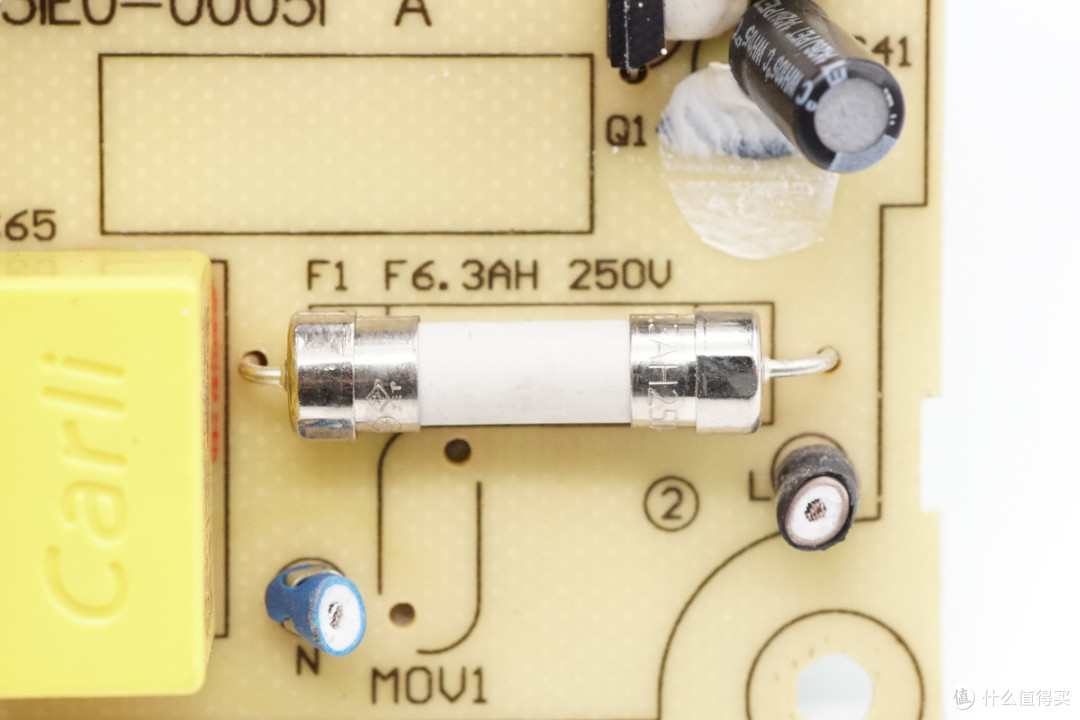

输入端保险丝特写。

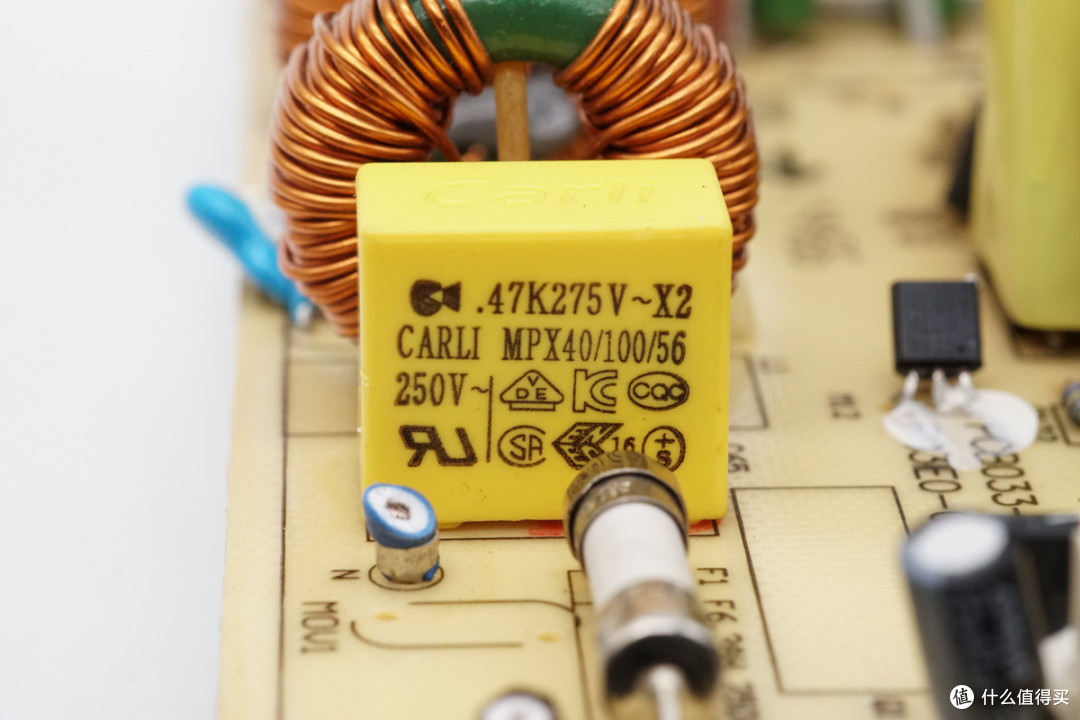

安规X2电容来自凯励，容量0.47μF。

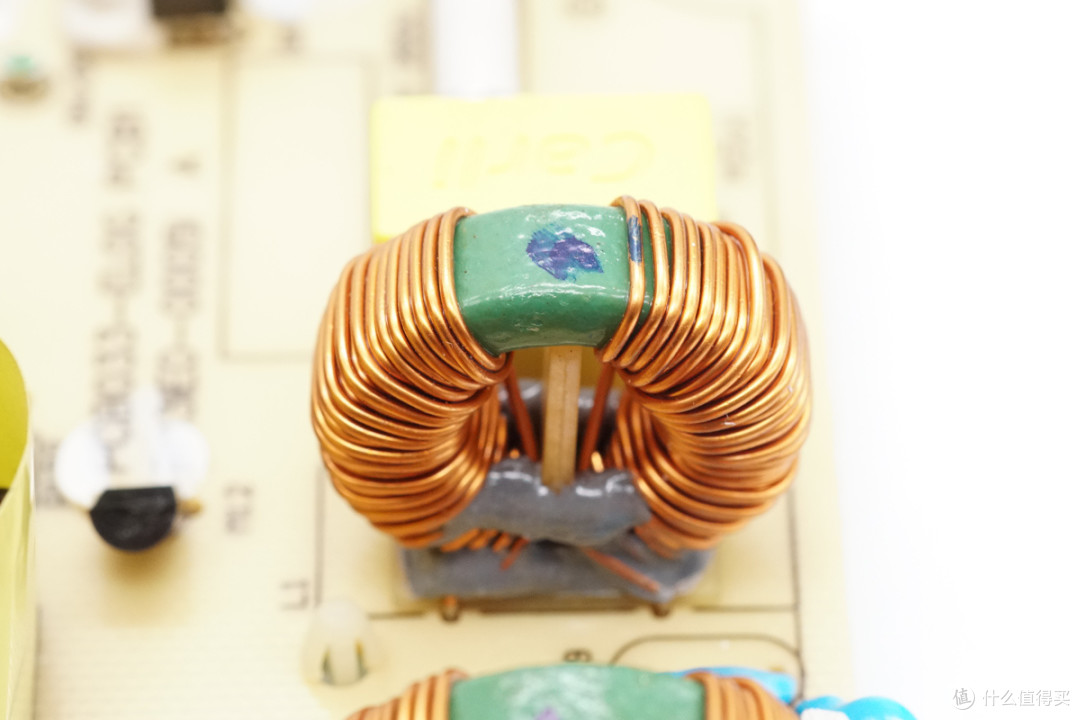

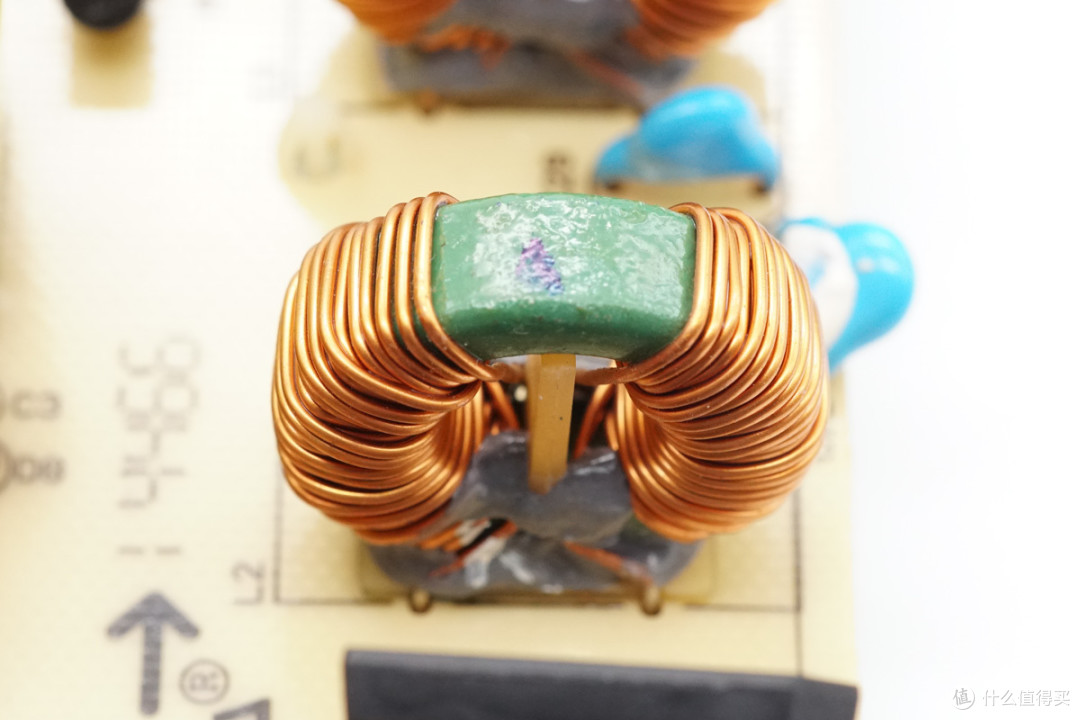

共模电感特写，用于滤除EMI干扰。

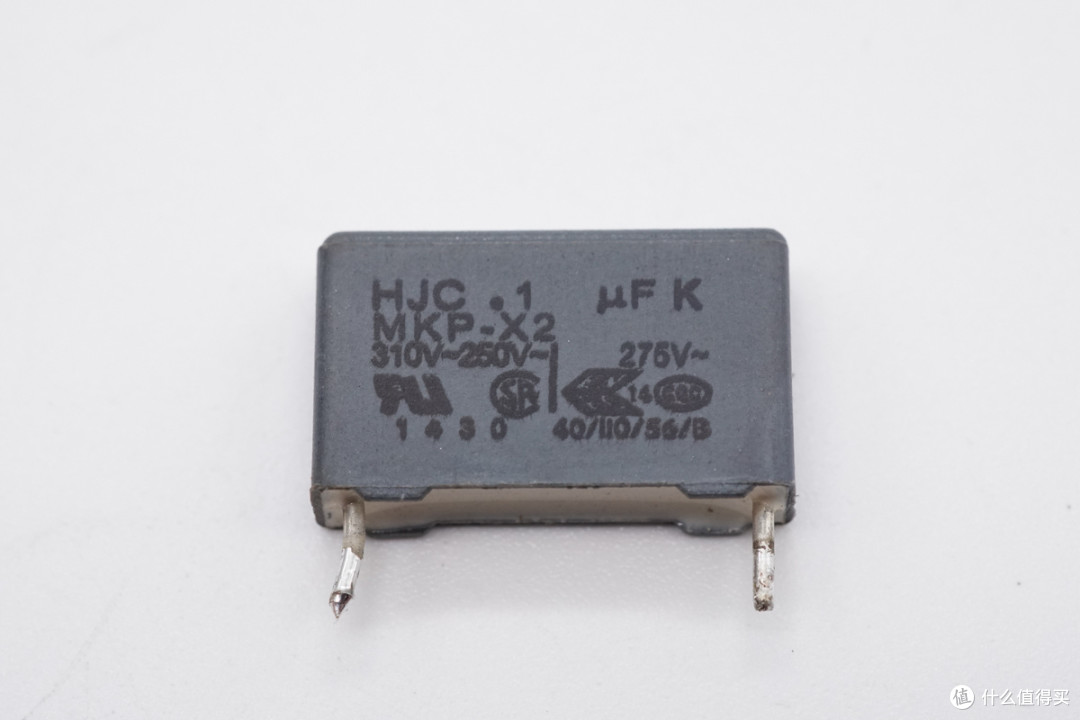

另一颗安规X2电容来自HJC华容，容量0.1μF。

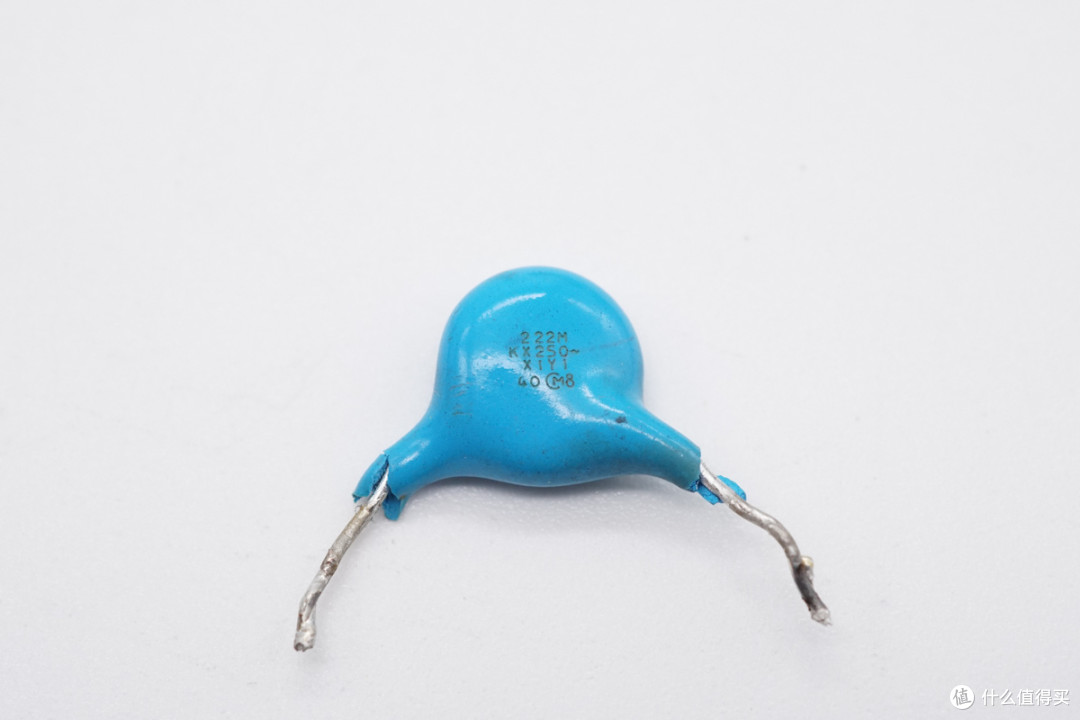

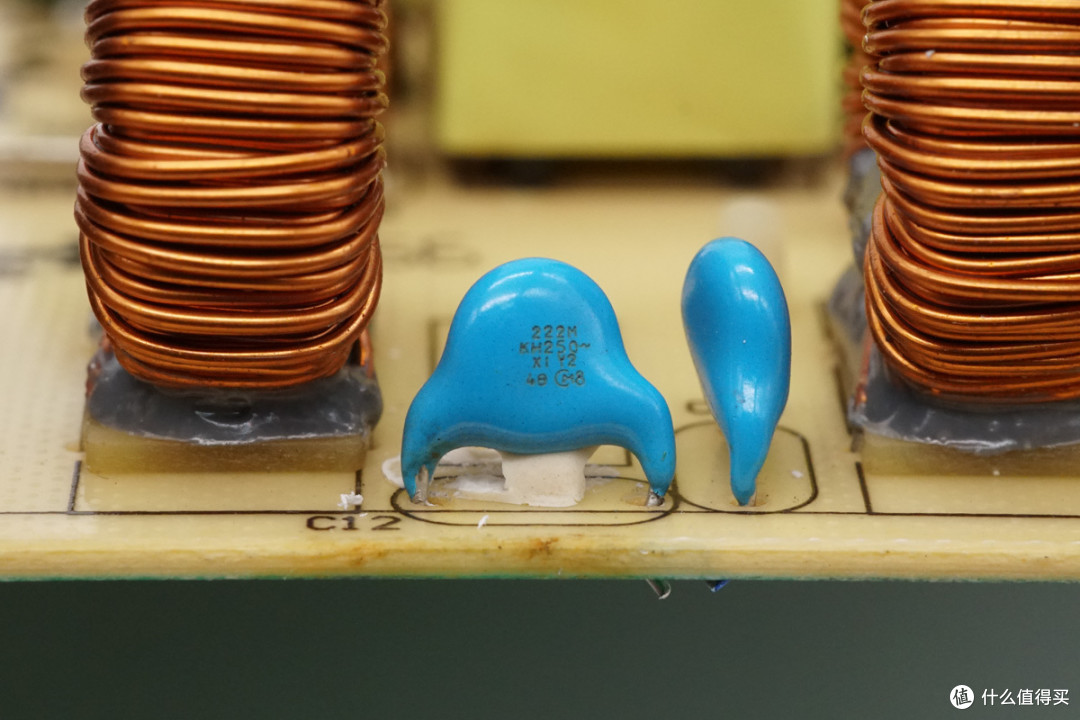

蓝色Y电容特写。

另一颗共模电感特写。

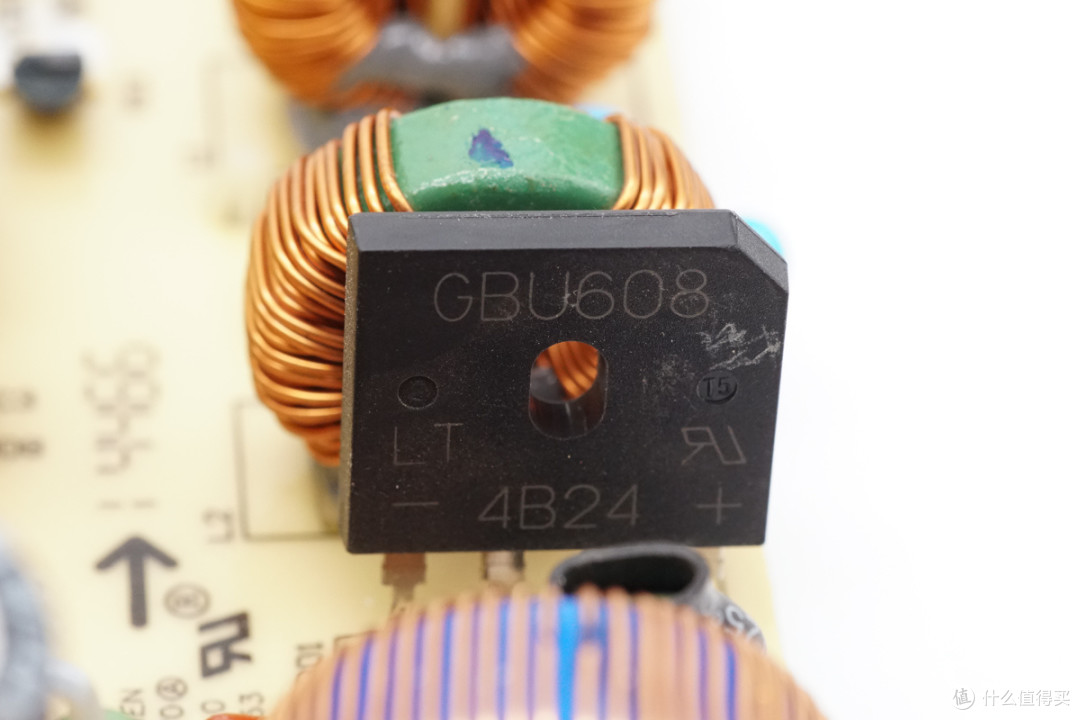

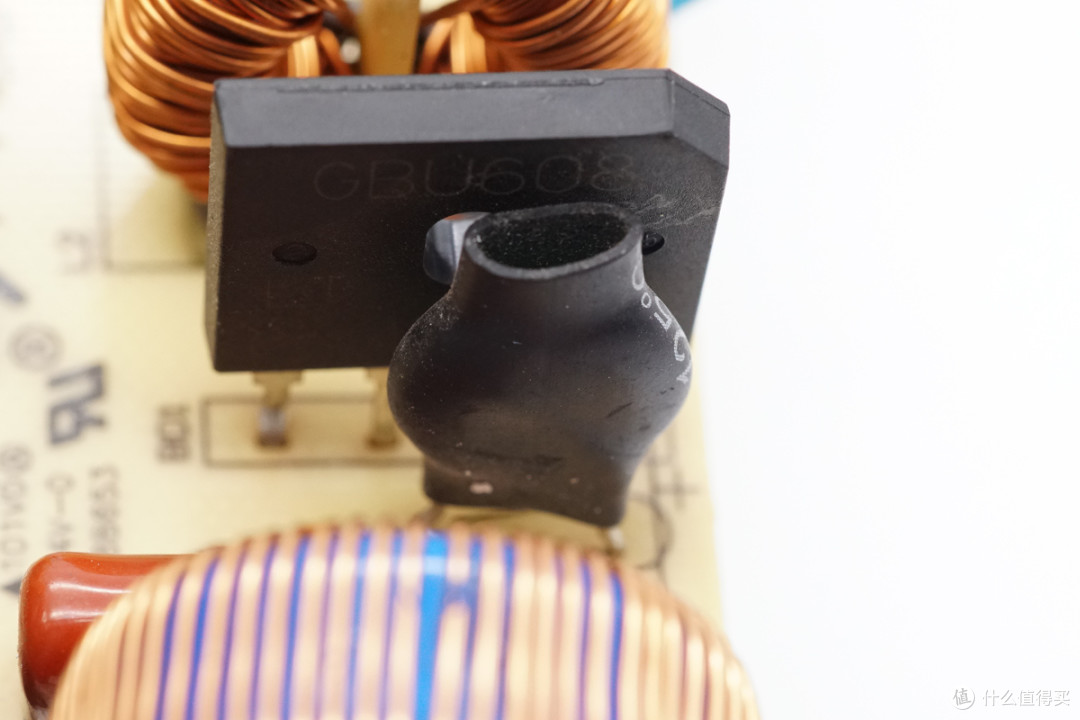

整流桥来自达尔，型号GBU608，规格为800V 6A，采用GBU封装。

NTC热敏电阻外套热缩管绝缘。

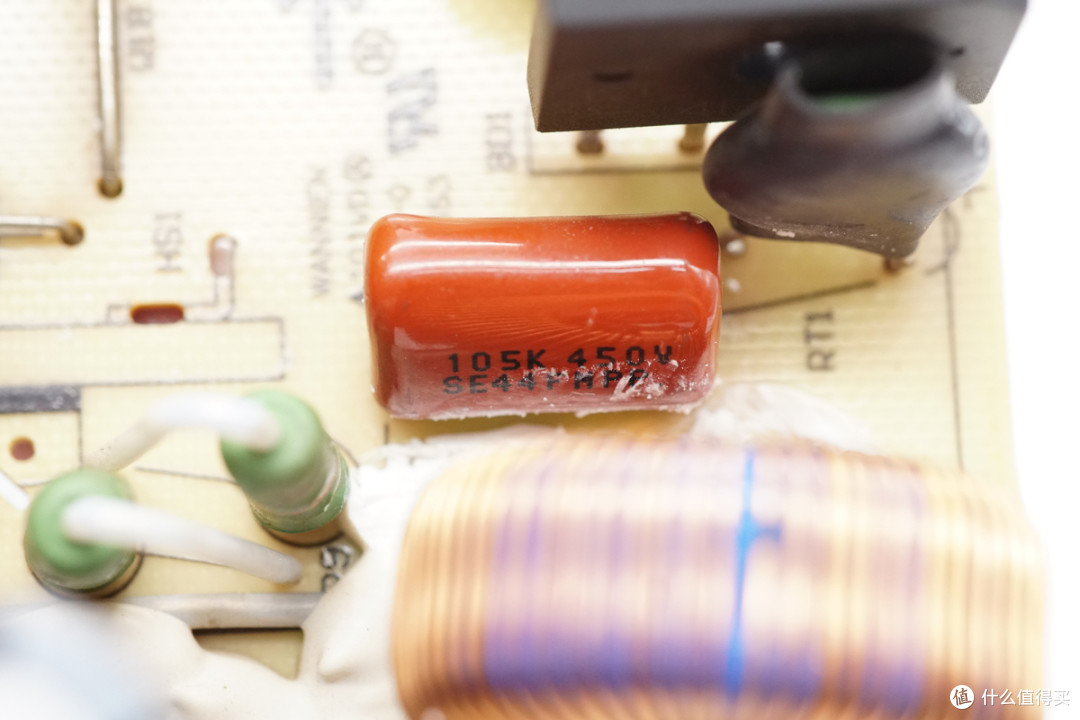

薄膜滤波电容规格为1μF450V。

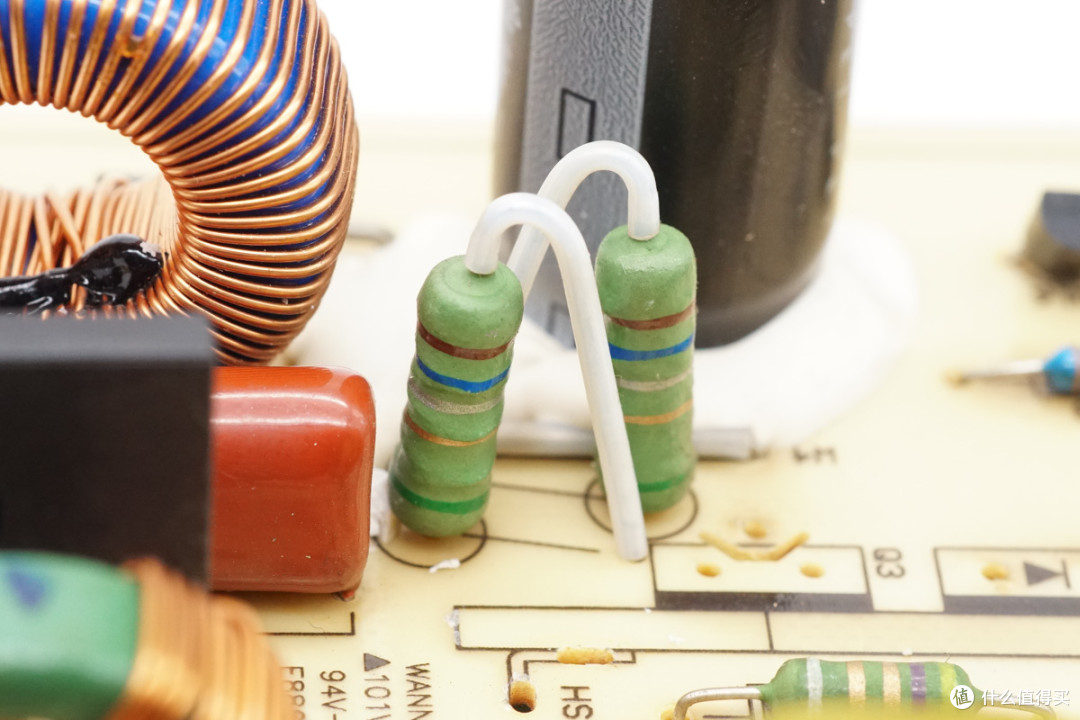

两颗色环电阻特写，焊接外套白色绝缘管。

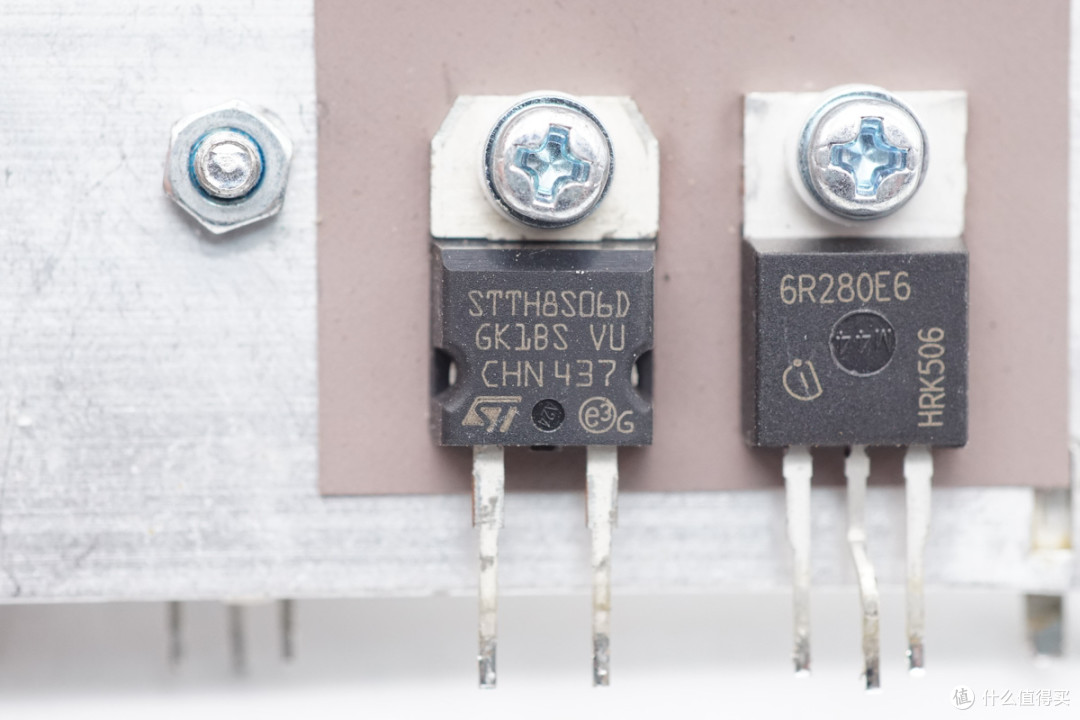

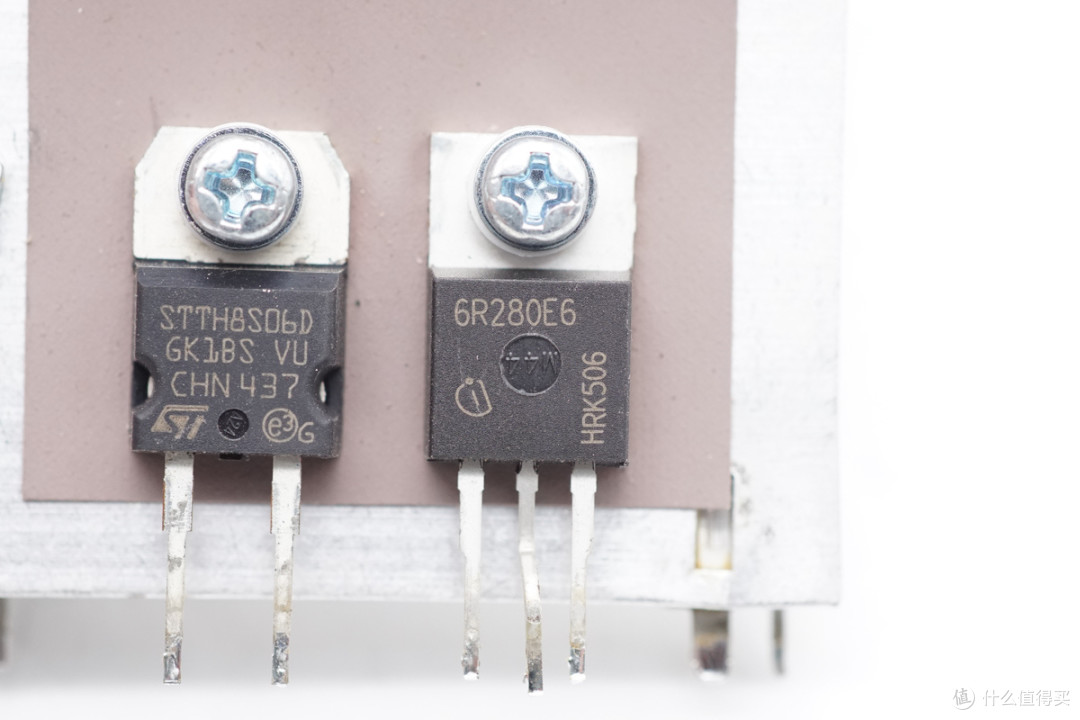

PFC开关管来自英飞凌，丝印6R280E6，实际型号为IPP60R280E6，NMOS管，耐压650V，导通电阻0.28Ω，采用TO220封装。

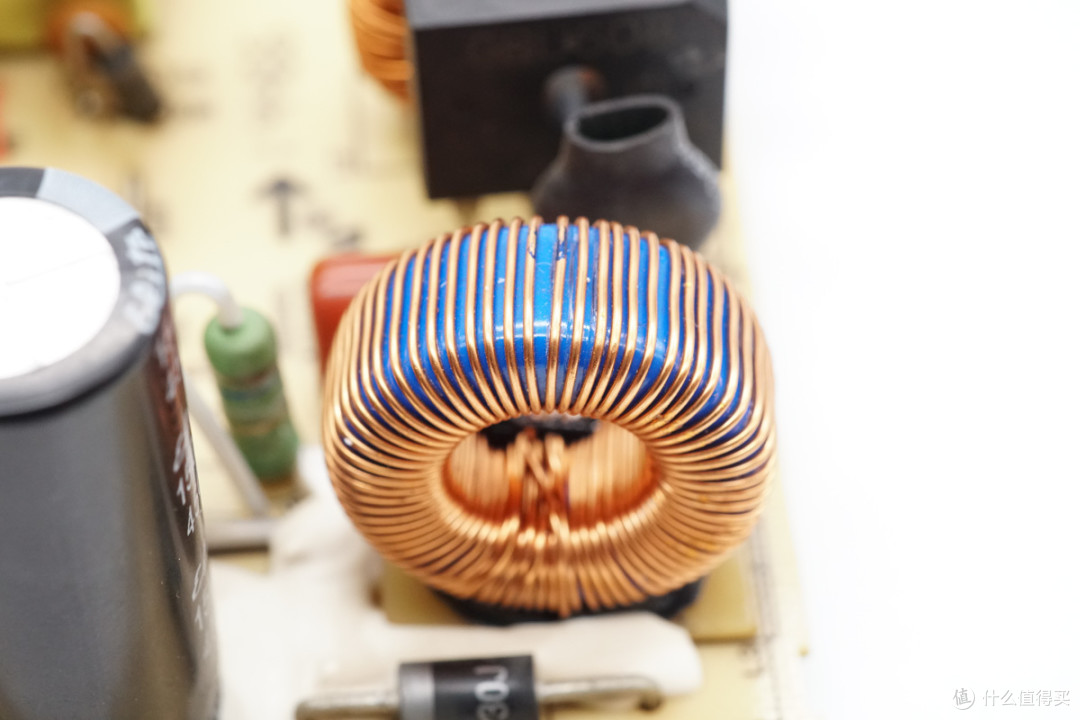

PFC升压电感特写。

PFC整流管来自意法半导体，型号STTH8S06D，为超快恢复二极管，规格为8A 600V，采用TO-220AC封装。

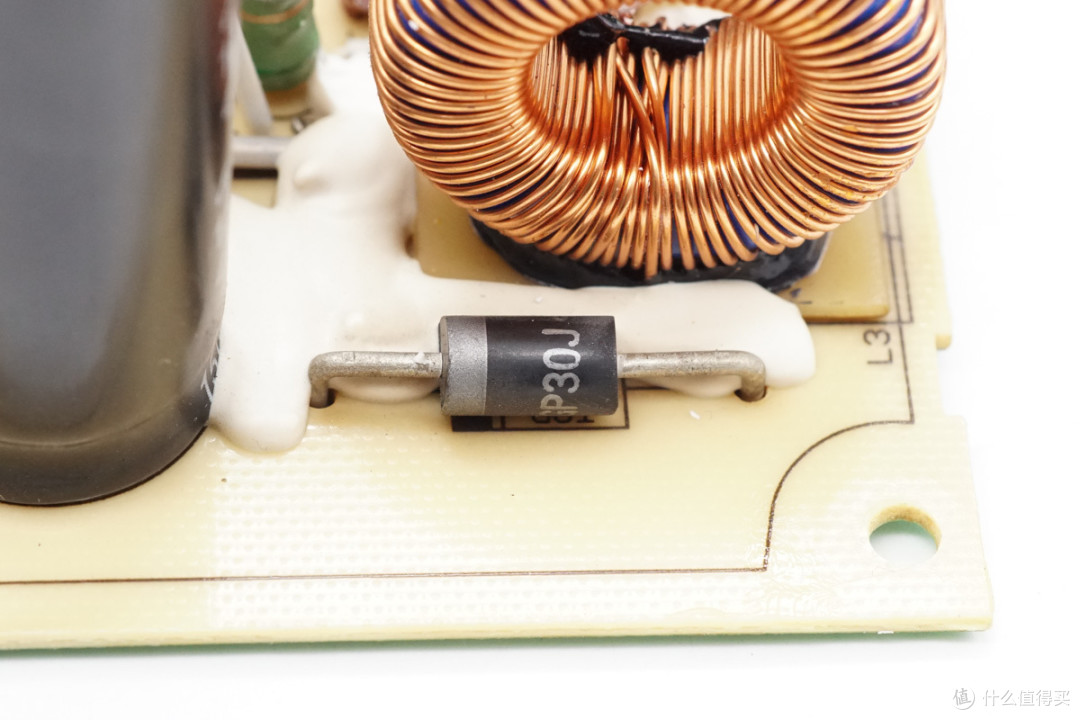

旁路二极管特写。

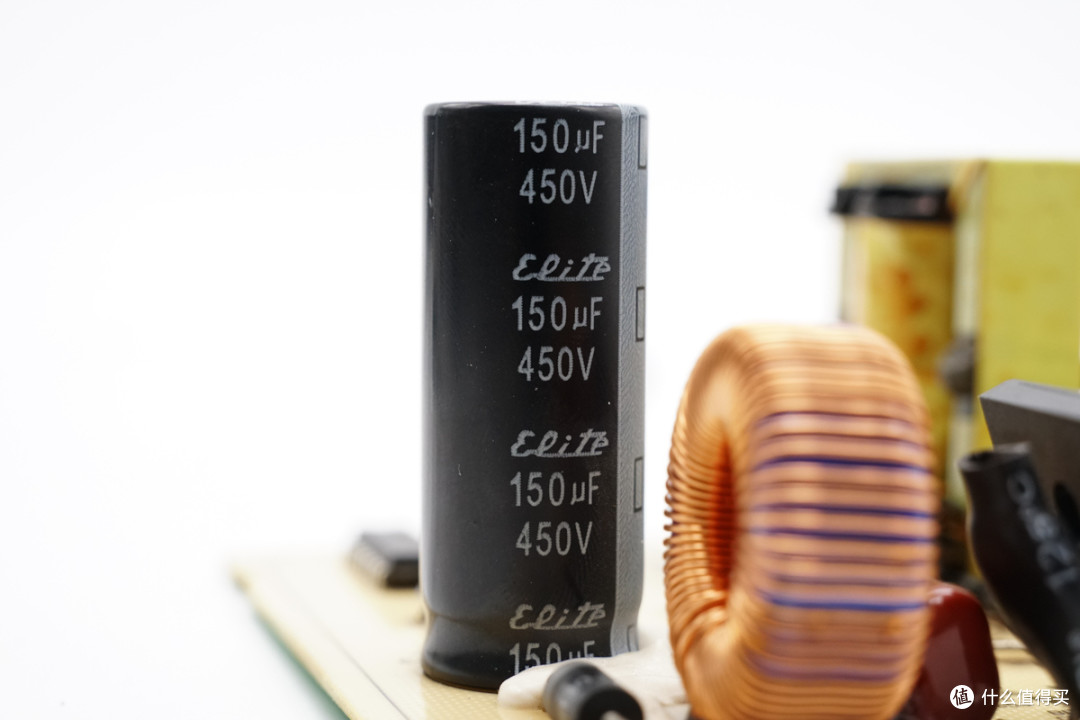

高压滤波电解电容来自ELITE金山，规格为150μF450V。

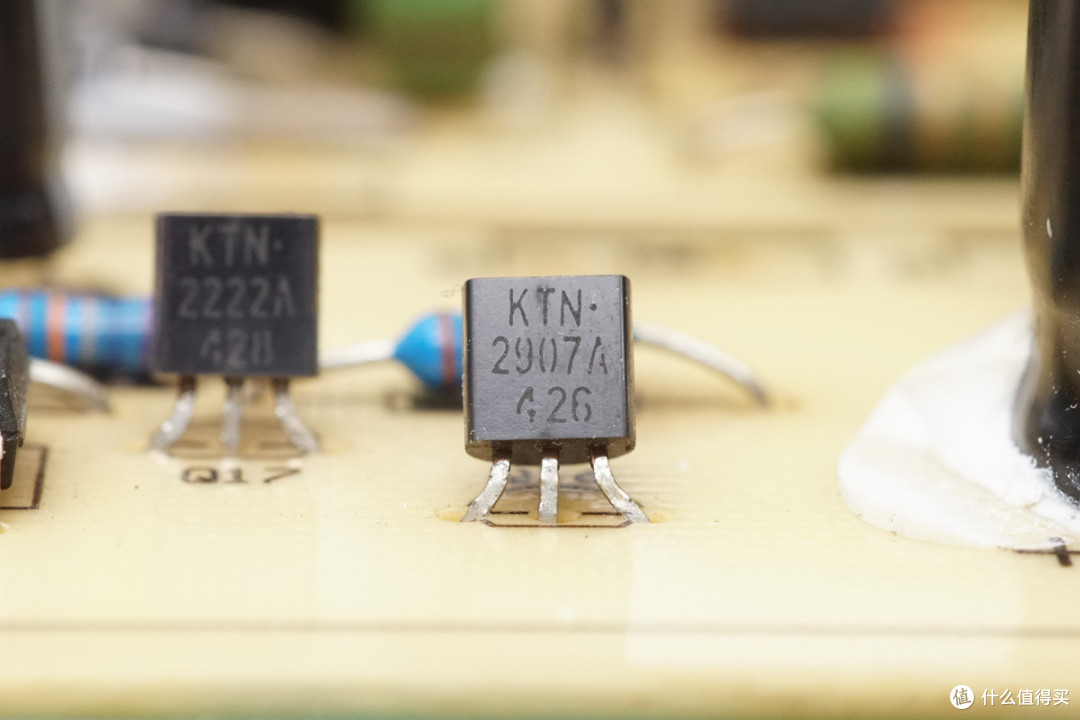

丝印2907A三极管特写，采用TO‑92封装。

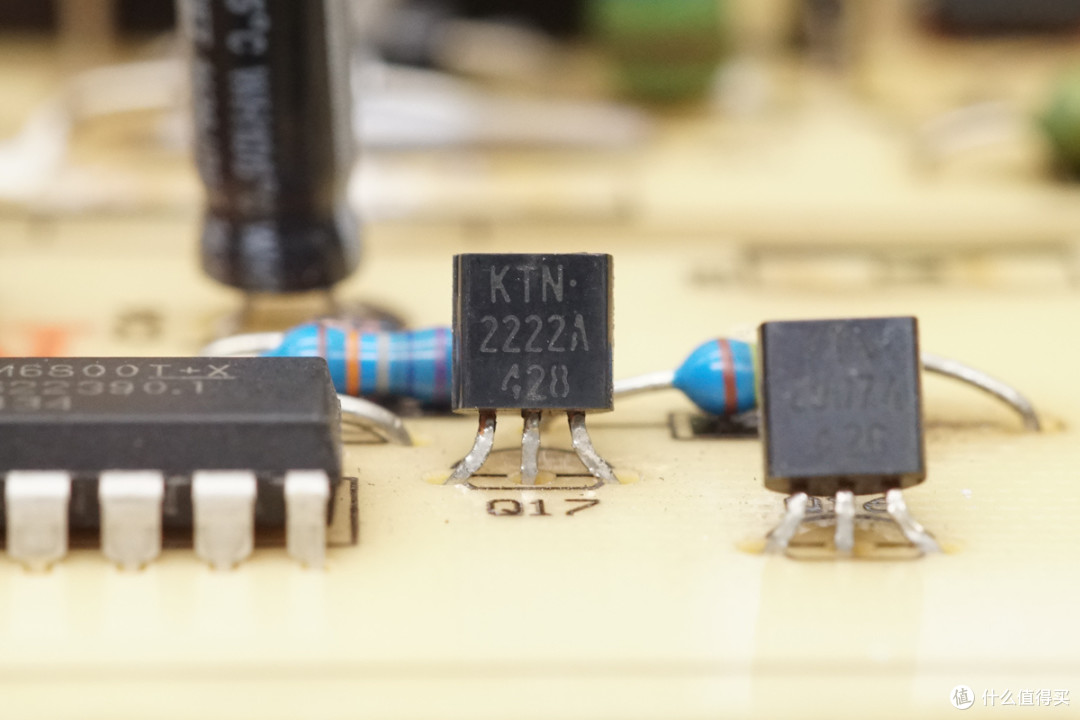

丝印2222A三极管特写，采用TO‑92封装。

色环电阻特写。

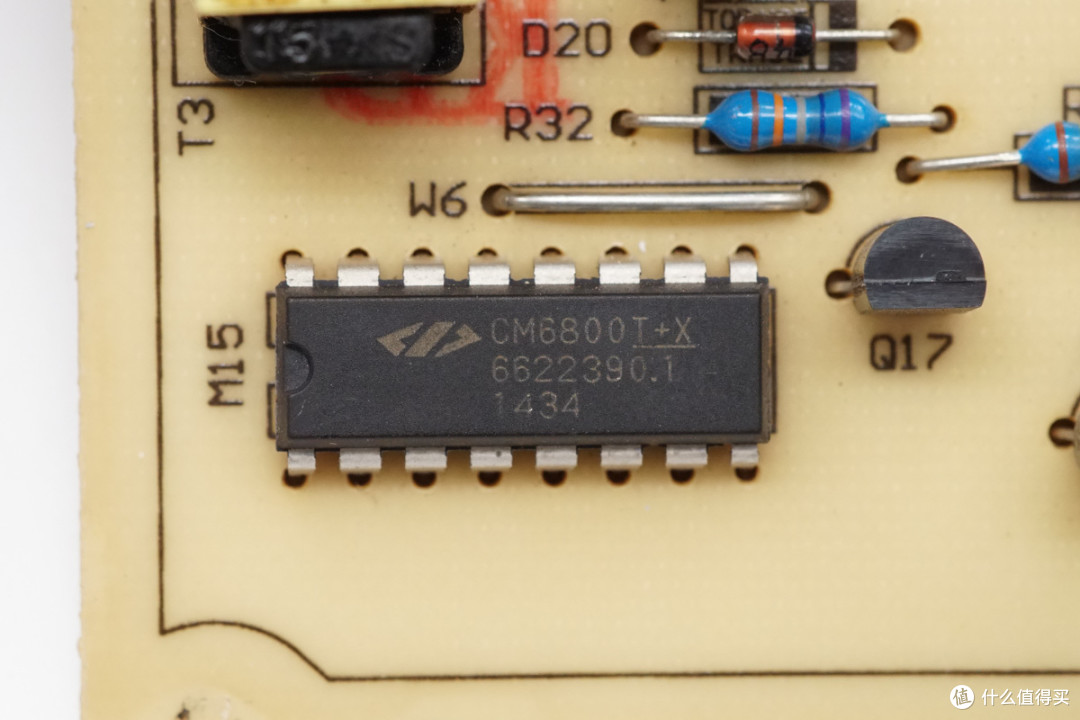

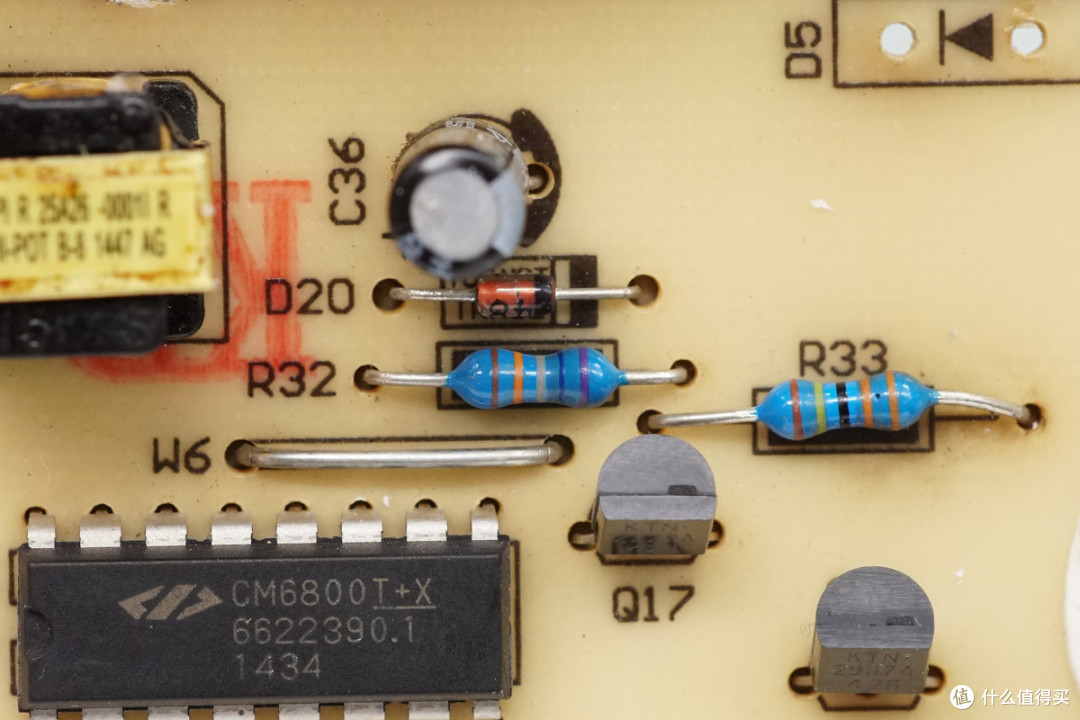

电源主控芯片来自虹冠，型号CM6800T，这是一颗集成PFC与PWM功能的二合一电源控制器，单芯片实现平均电流模式主动PFC以及后级双管正激PWM驱动输出，有效减少外围元器件数量，采用PDIP‑16封装。

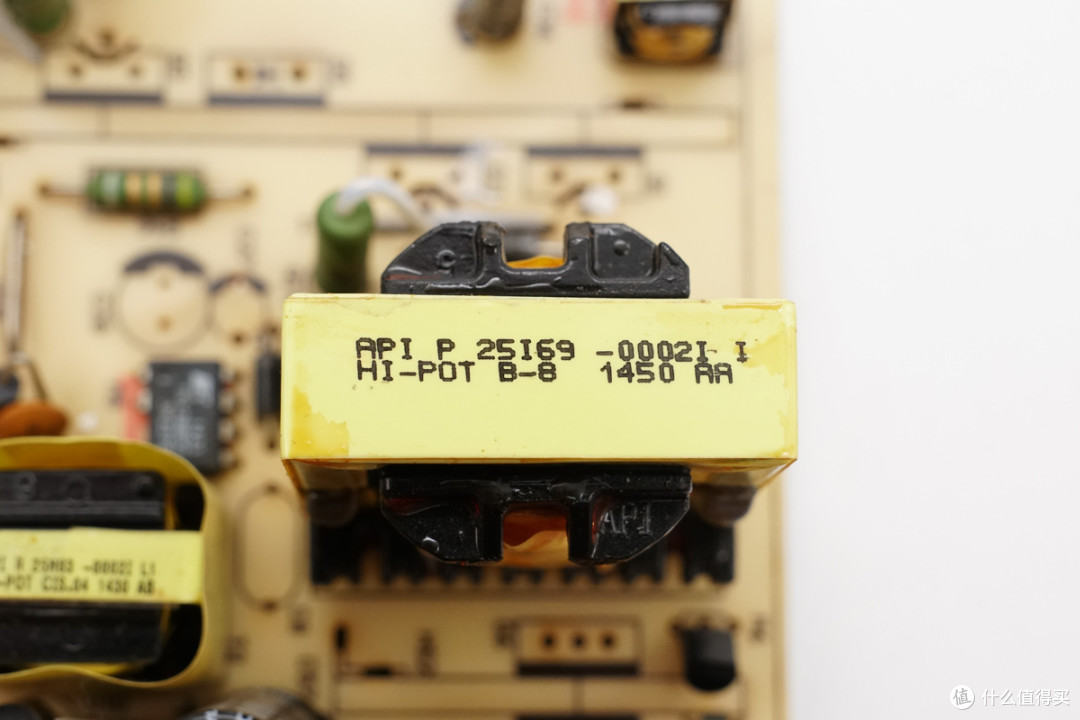

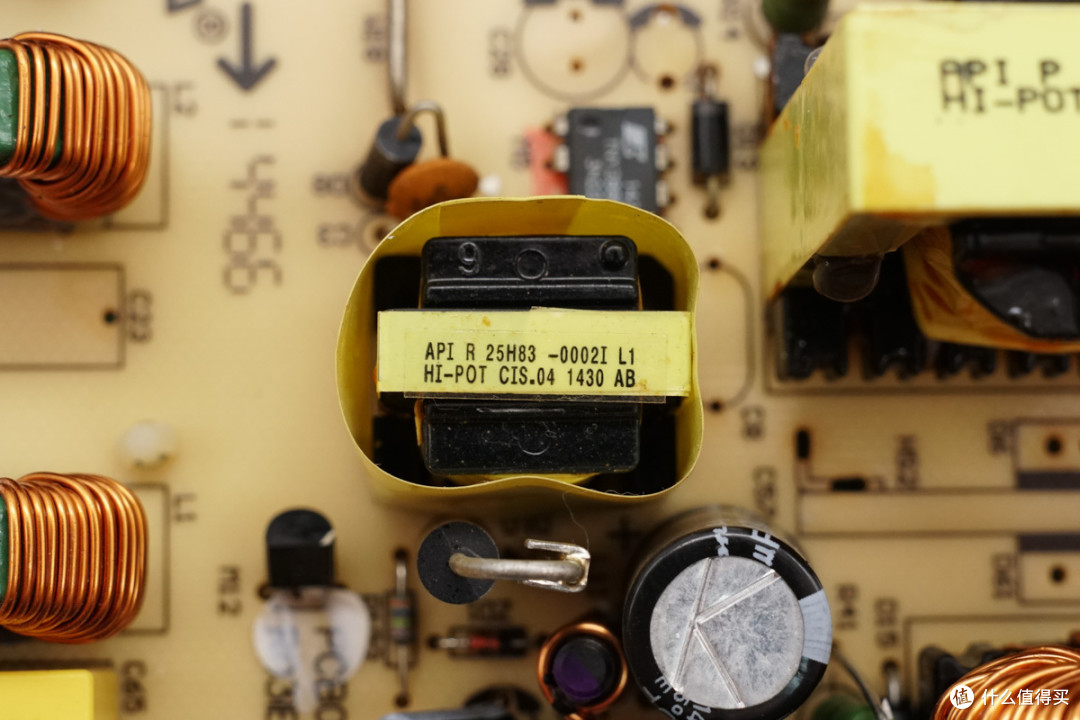

隔离驱动变压器特写。

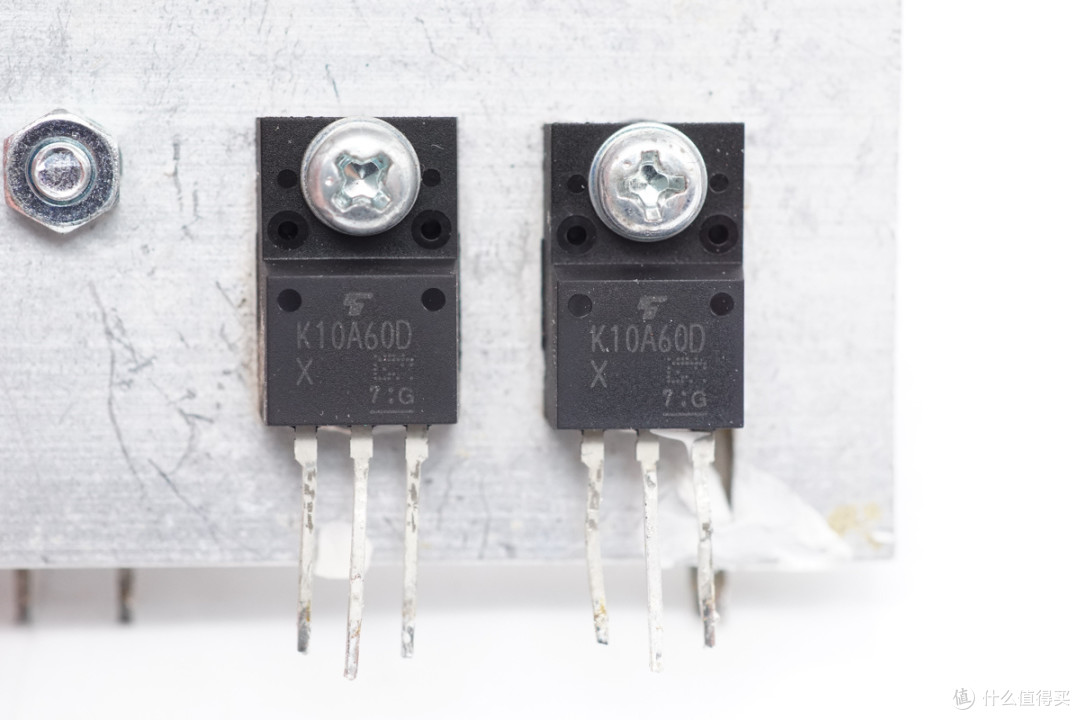

正激开关管来自东芝，型号TK10A60D，NMOS管，耐压600V，导阻0.58Ω，采用TO-220F-3封装。

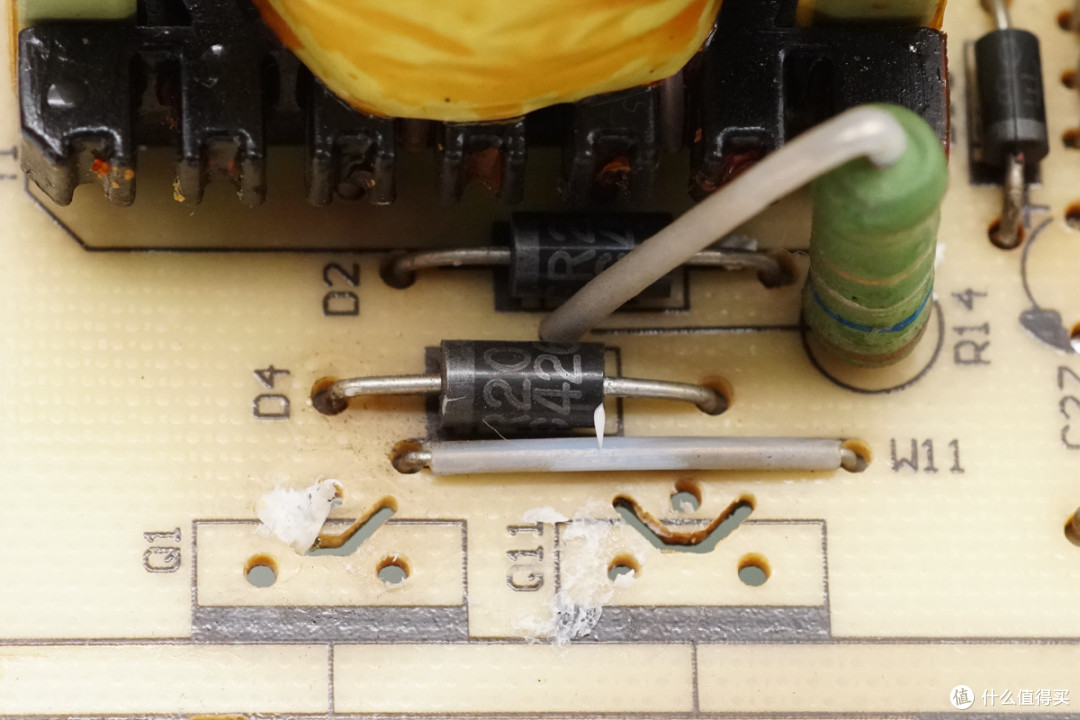

两颗超快恢复高压二极管特写。

色环电阻特写。

变压器特写。

蓝色Y电容特写。

两颗817B光耦用于输出电压反馈和各类保护信号隔离传输。

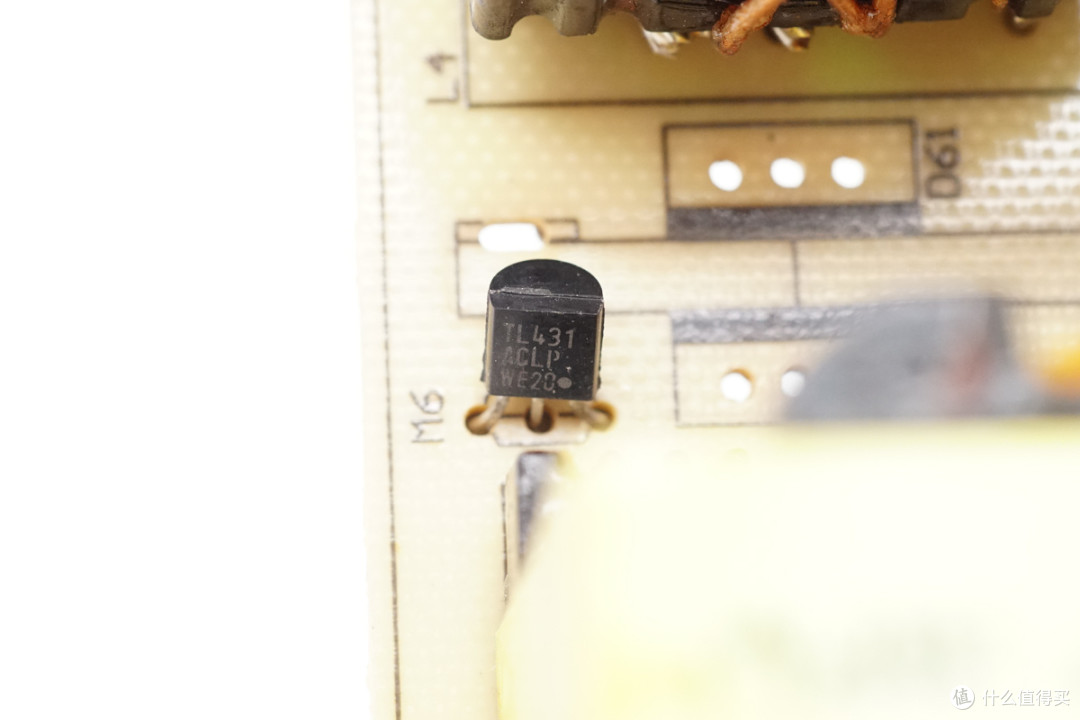

电压基准芯片特写，型号TL431，采用TO‑92封装。

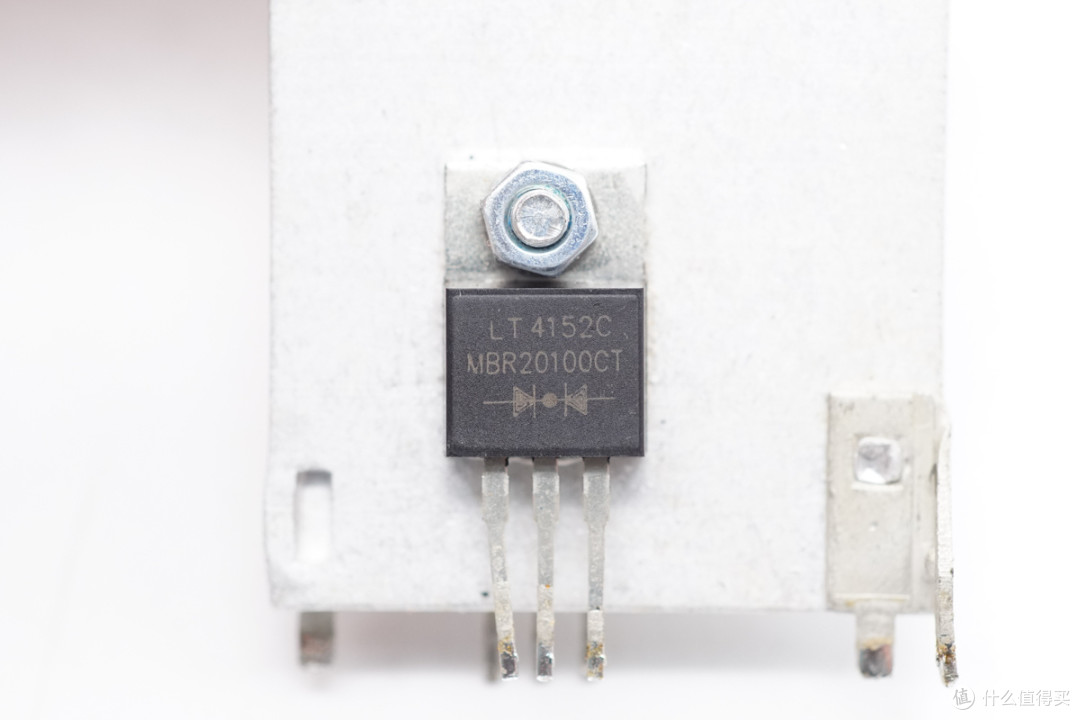

整流管来自Diodes达尔，型号MBR20100CT，这是一颗共阴极双管肖特基整流器，单管耐压 100V，每通道额定10A，两颗并联总电流能力20A，低正向压降有利于降低整流损耗，采用TO‑220AB封装。

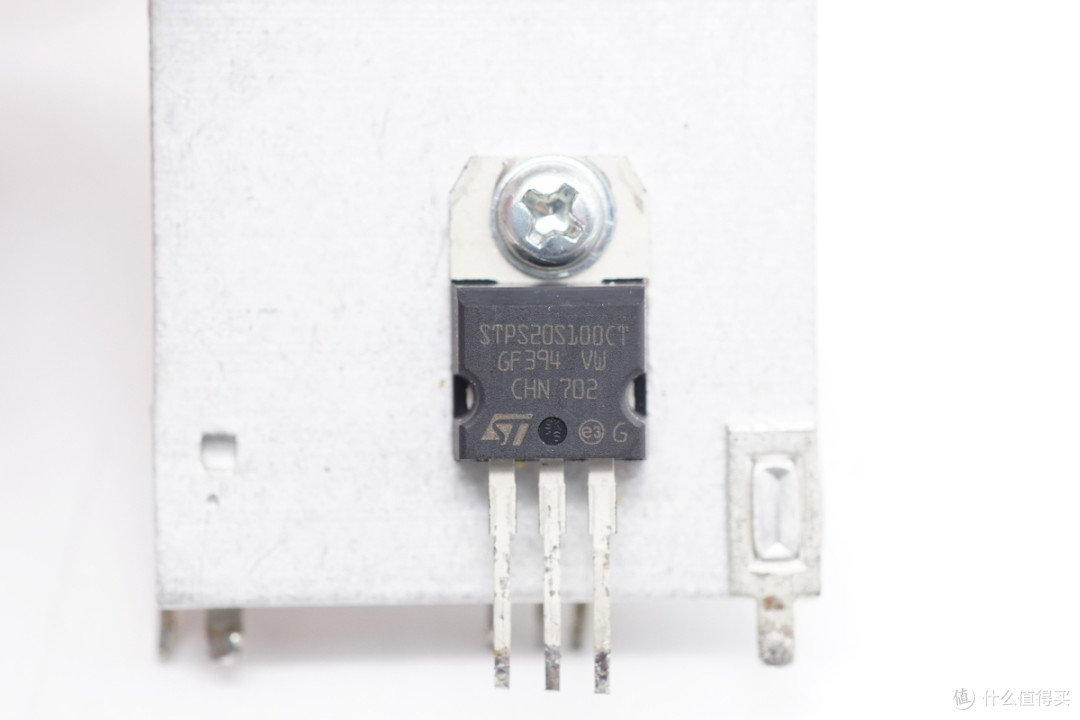

另一颗整流管来自意法半导体，型号STPS20S100CT，这是一颗100V、20A双路低漏电流功率肖特基整流器，采用TO-220封装。

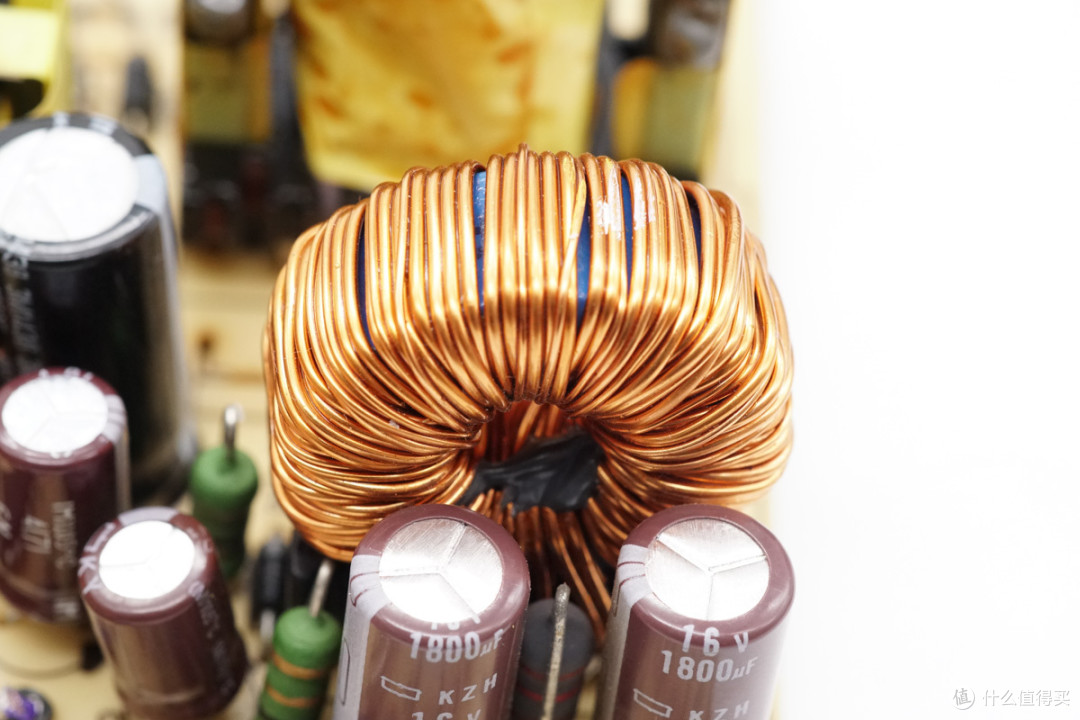

滤波电感特写。

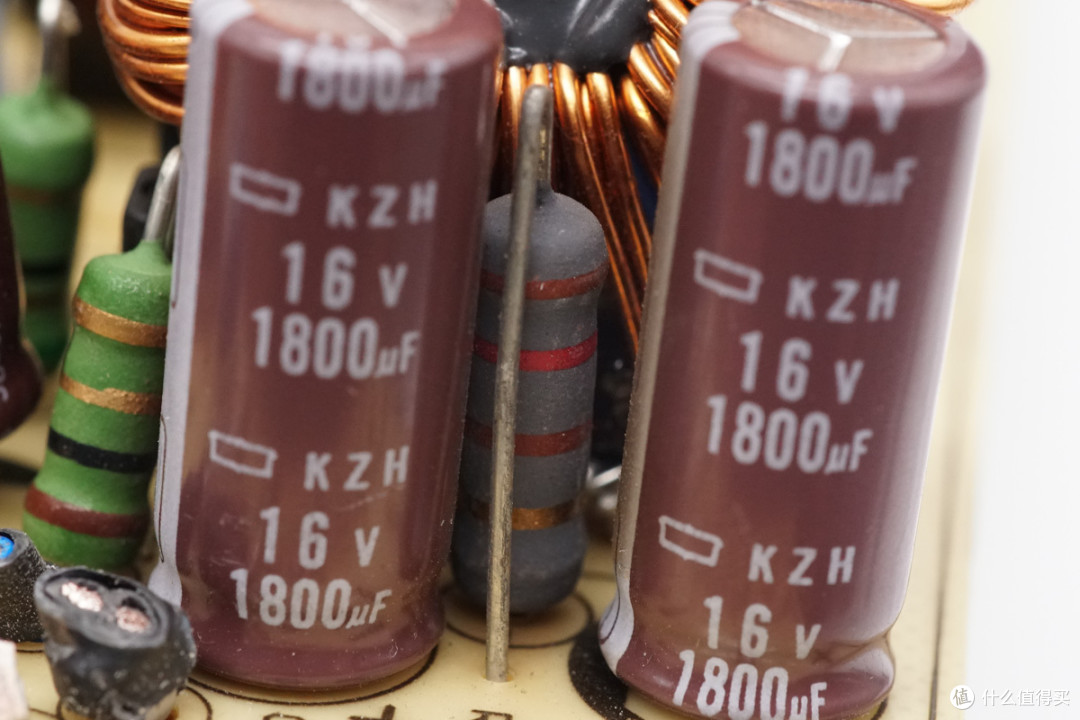

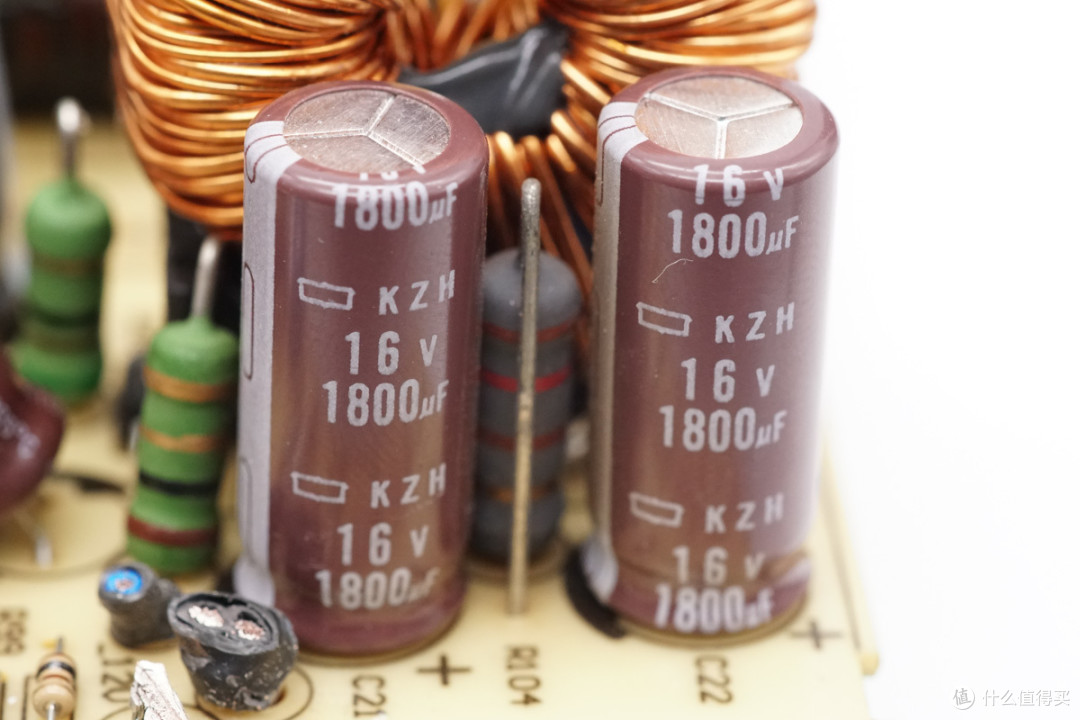

两颗滤波电容来自贵弥功，为KZH系列电解电容，规格为1000μF16V。

滤波电阻特写。

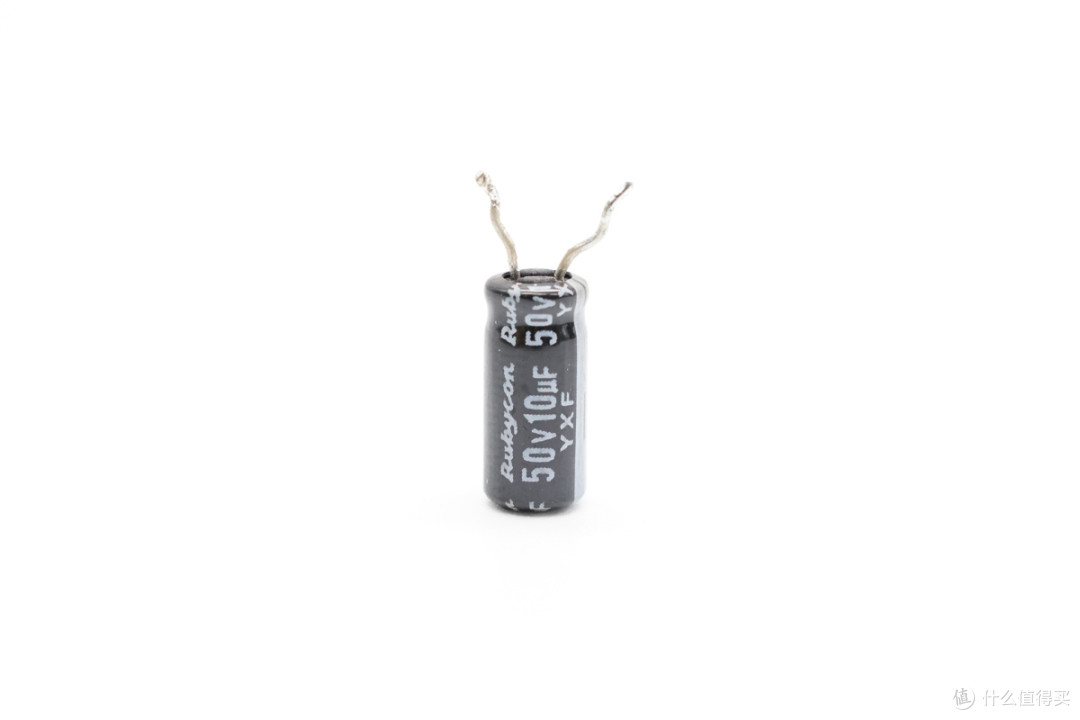

滤波电容来自红宝石，规格为10μF50V。

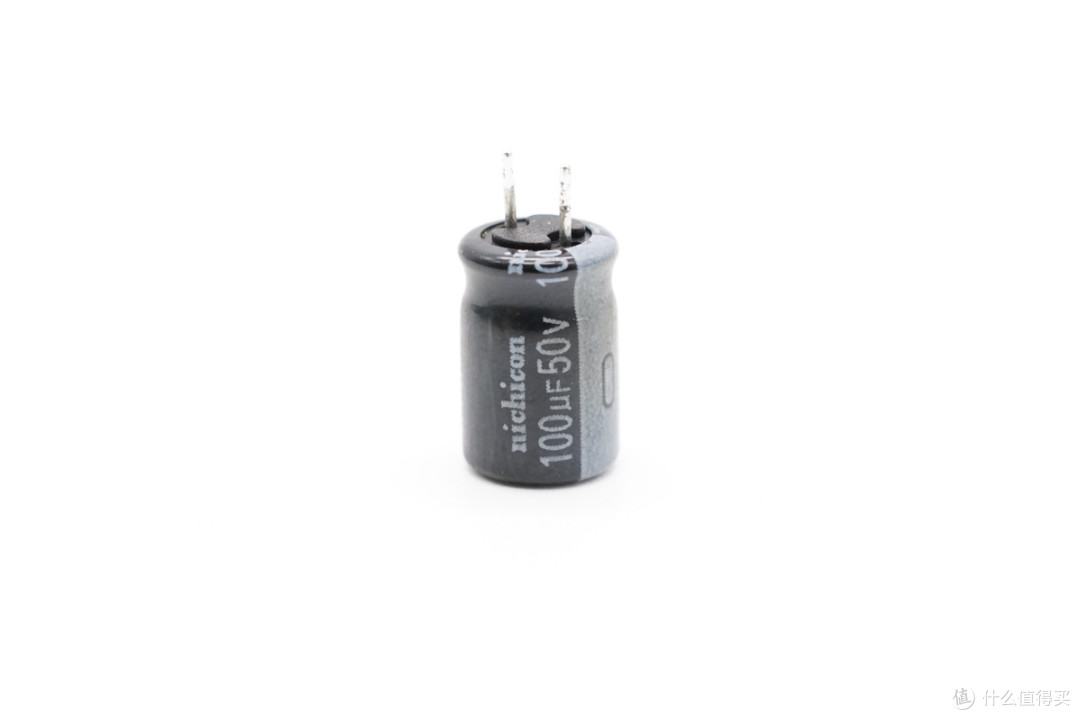

另一颗滤波电容来自尼吉康，规格为100μF50V。

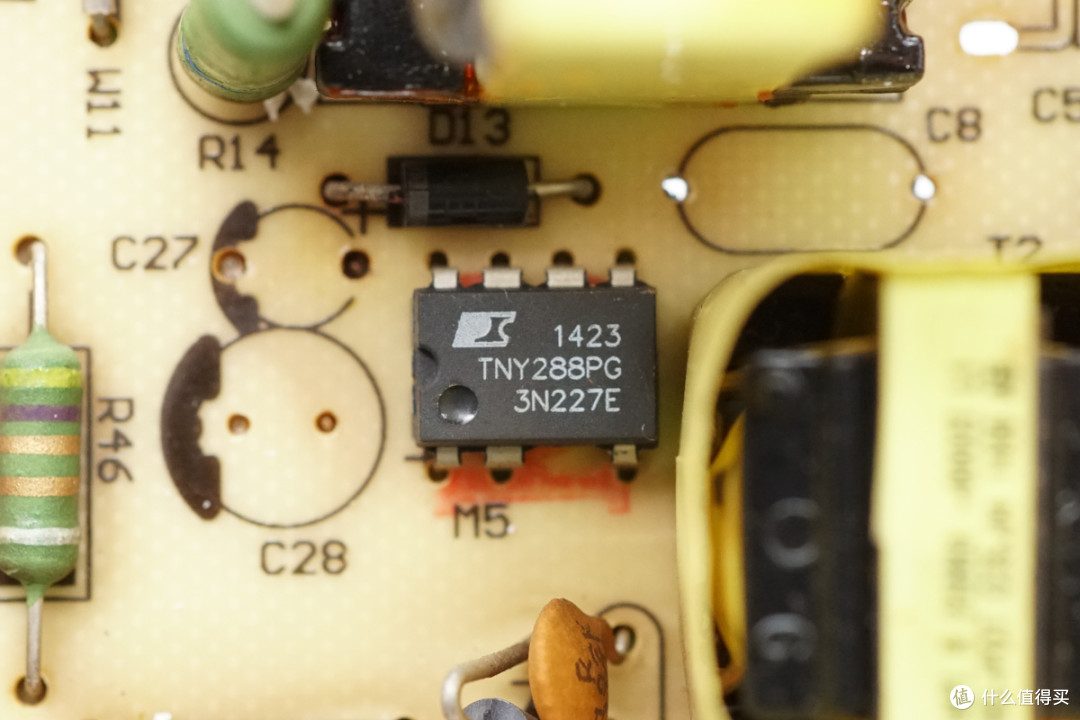

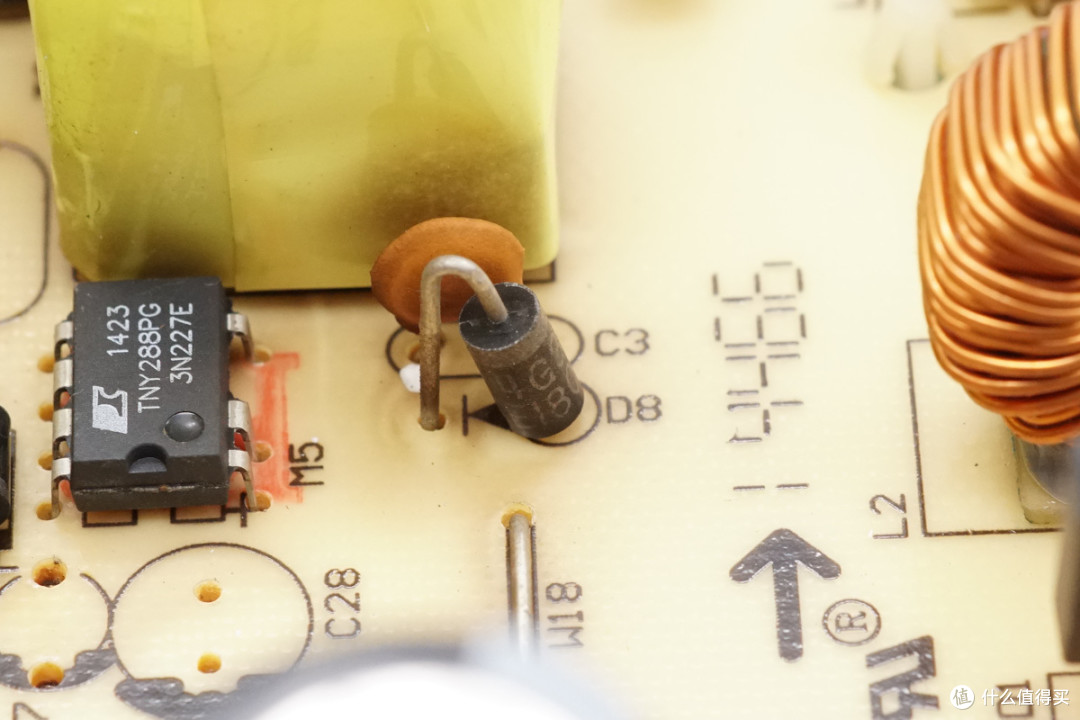

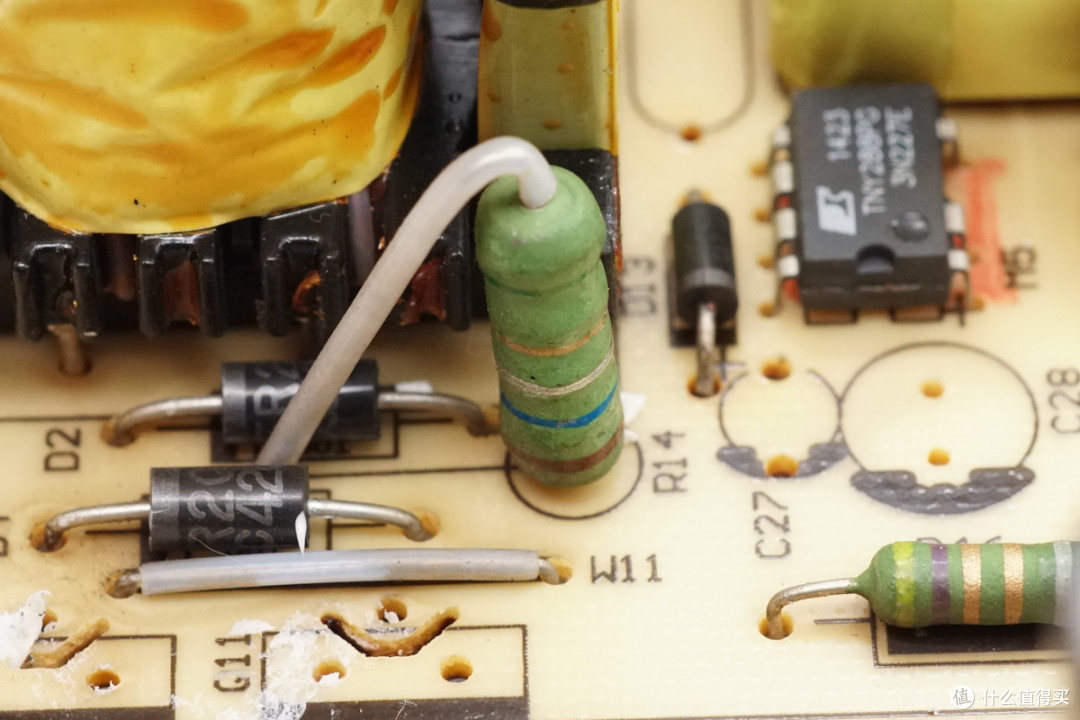

辅助待机电源主控芯片型号TNY288PG，内置725V高压MOSFET，采用ON/OFF控制、频率抖动降低EMI，支持自供电无需偏置绕组，采用DIP‑8C封装。

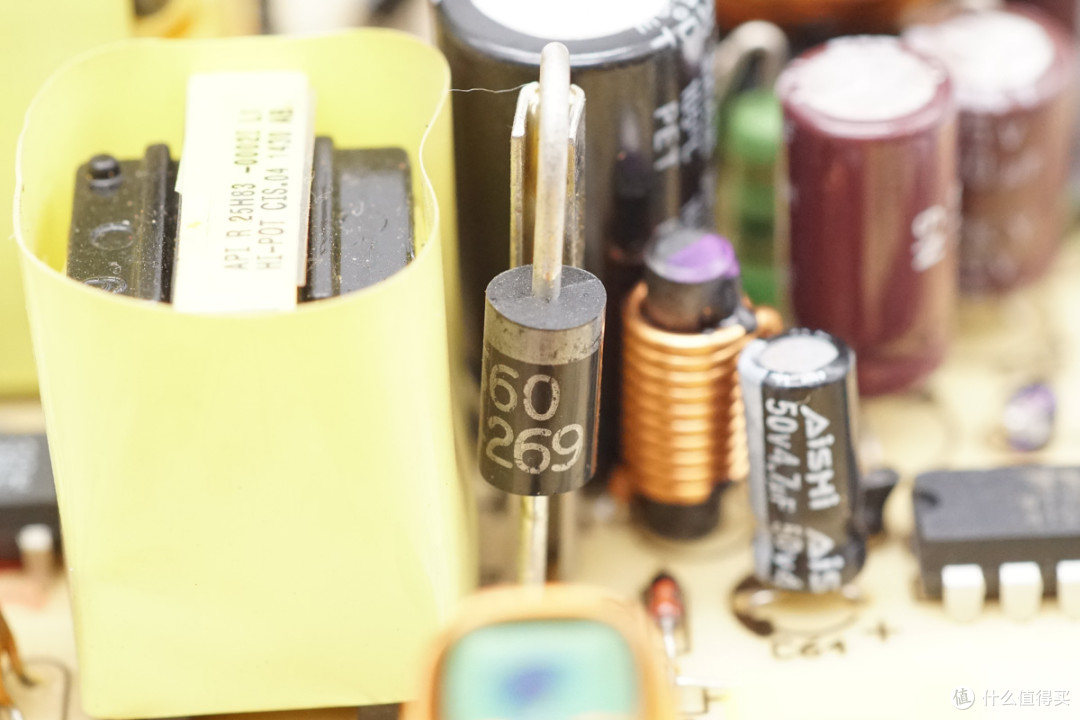

快恢复二极管和高压瓷片电容特写。

电流检测电阻特写。

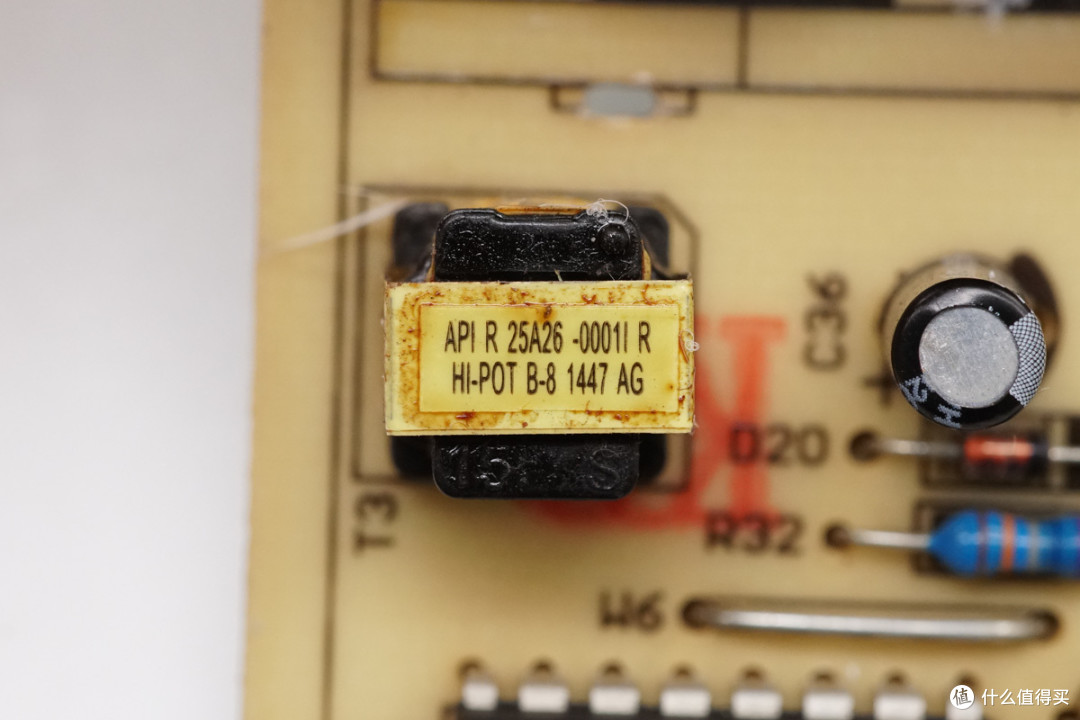

待机电源变压器特写。

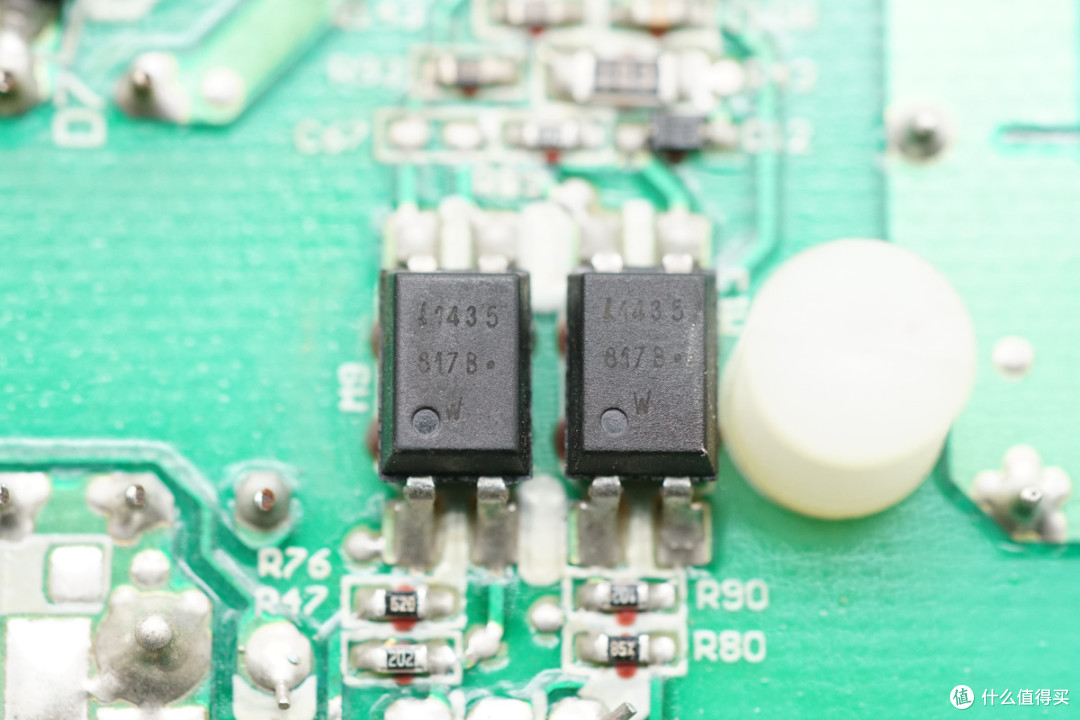

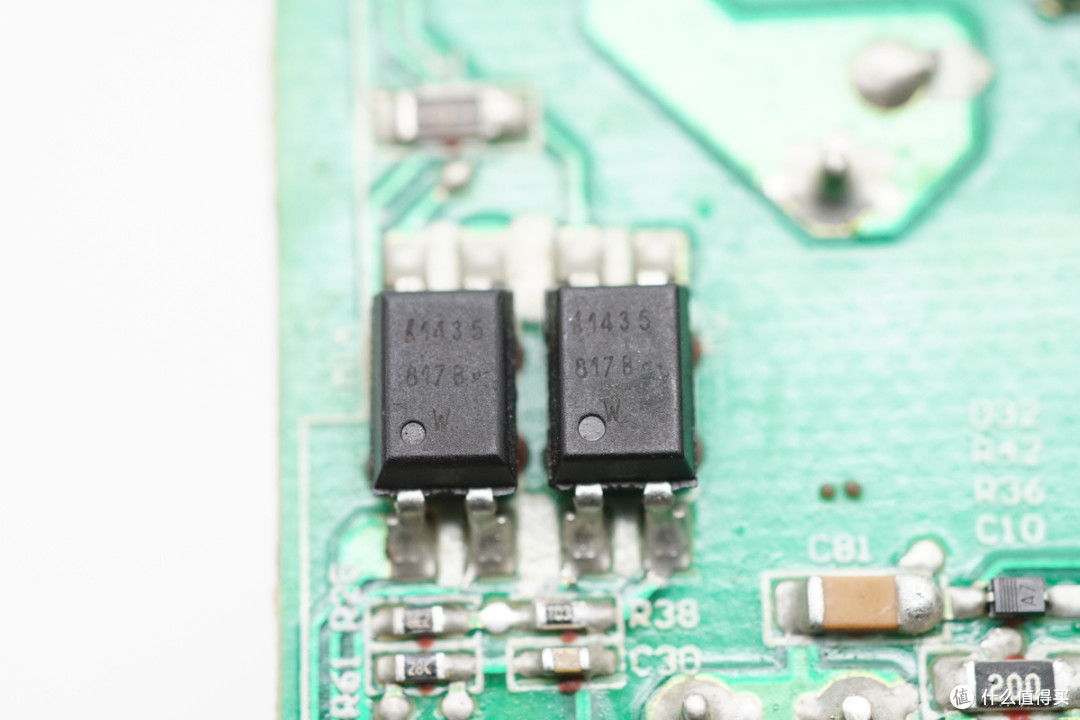

另外两颗817B光耦特写。

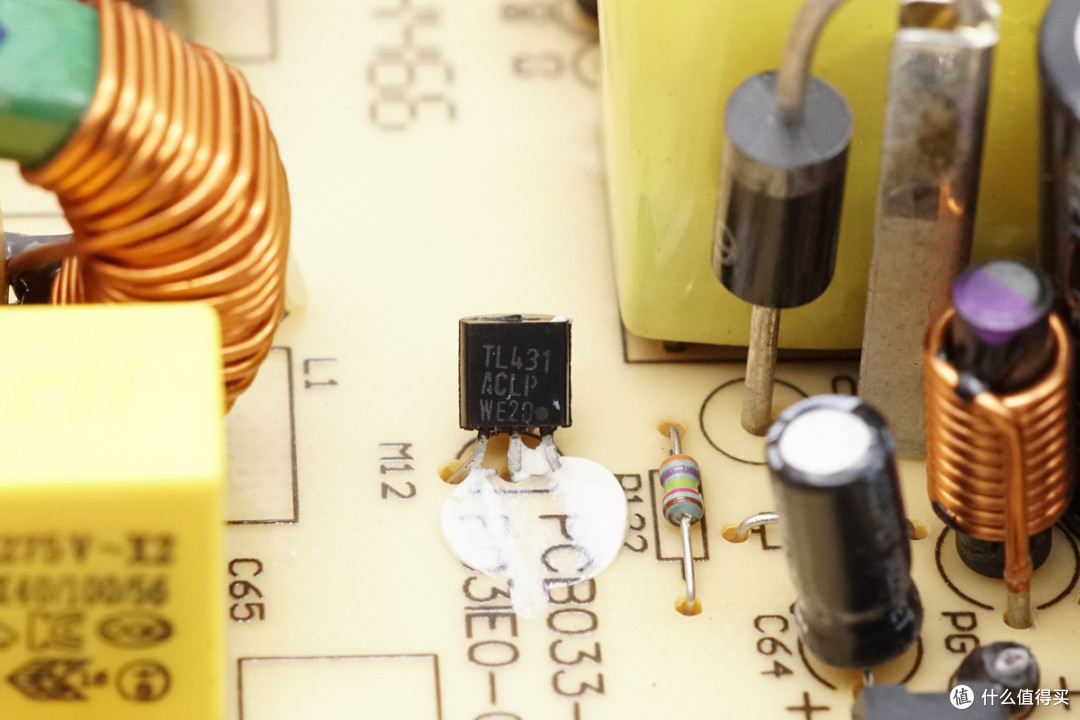

另一颗TL431电压基准芯片特写。

待机电源整流管特写。

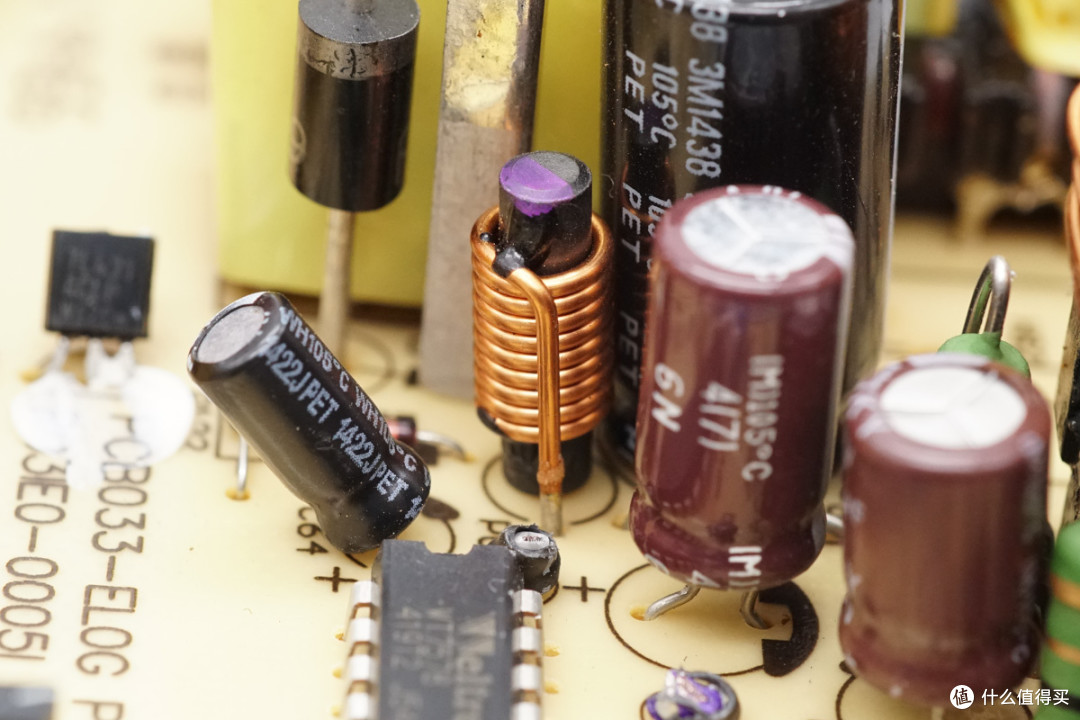

滤波电感采用漆包线和磁棒绕制。

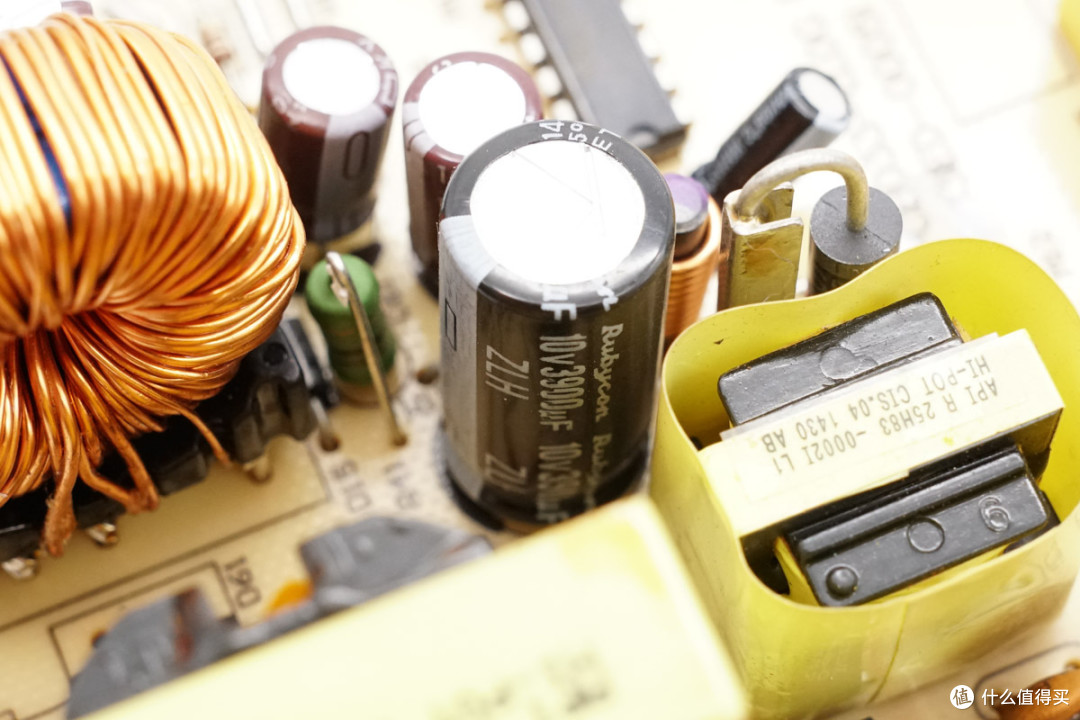

输出滤波电容来自红宝石，规格为3900μF10V。

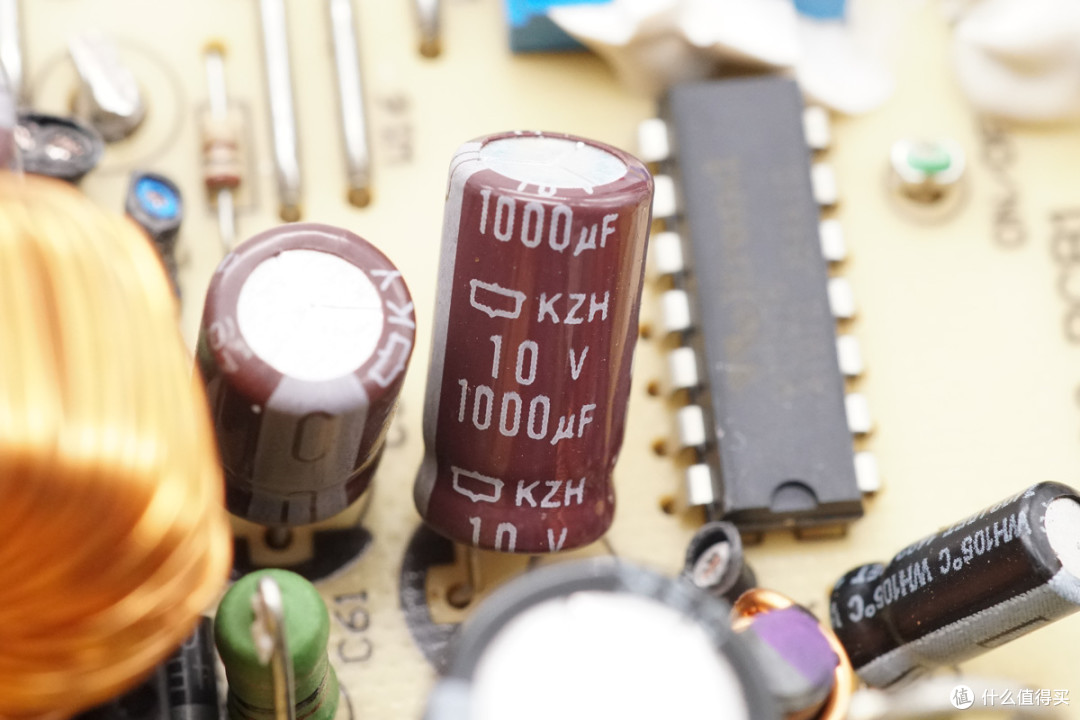

另一颗来自贵弥功，规格为1000μF10V。

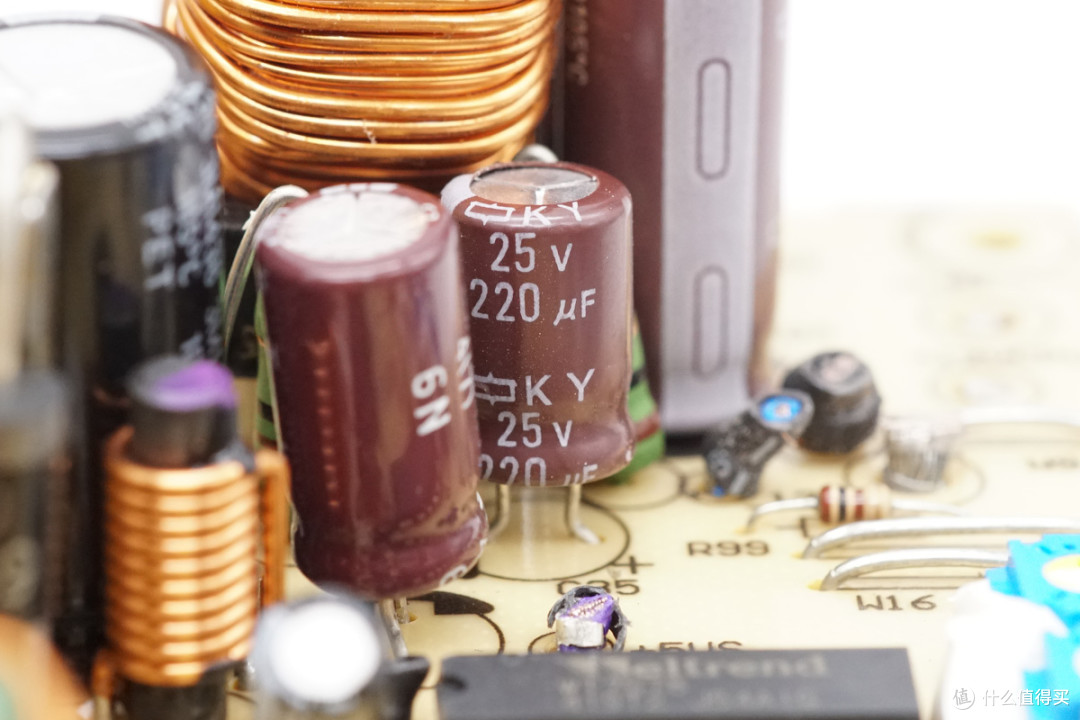

滤波电容规格为220μF25V。

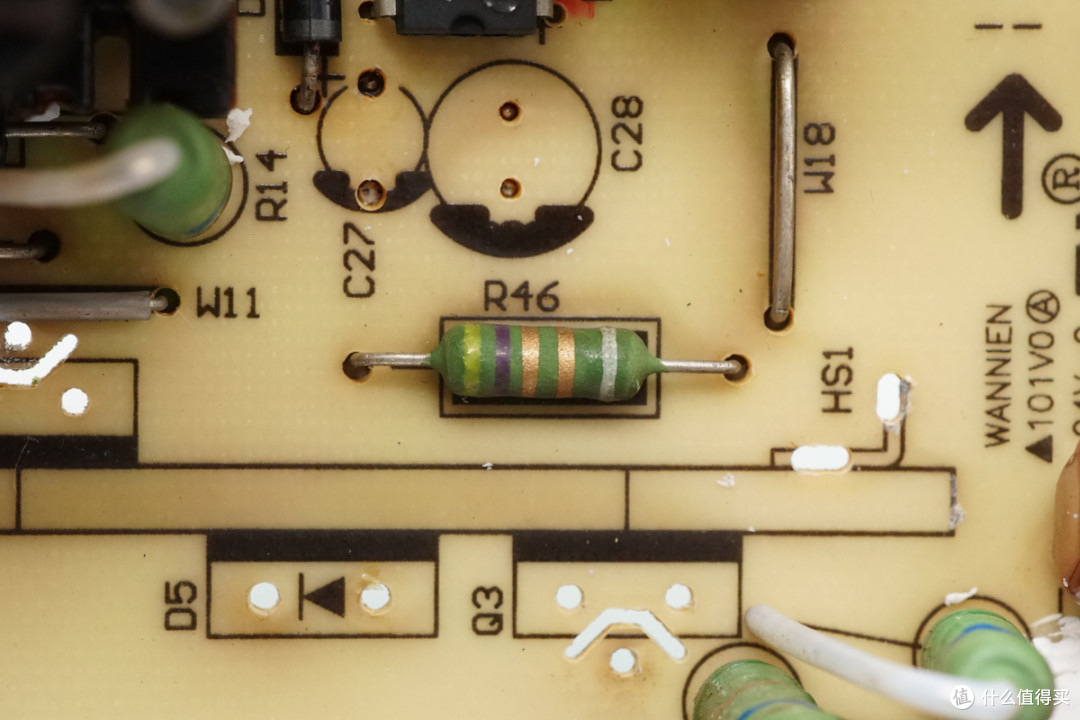

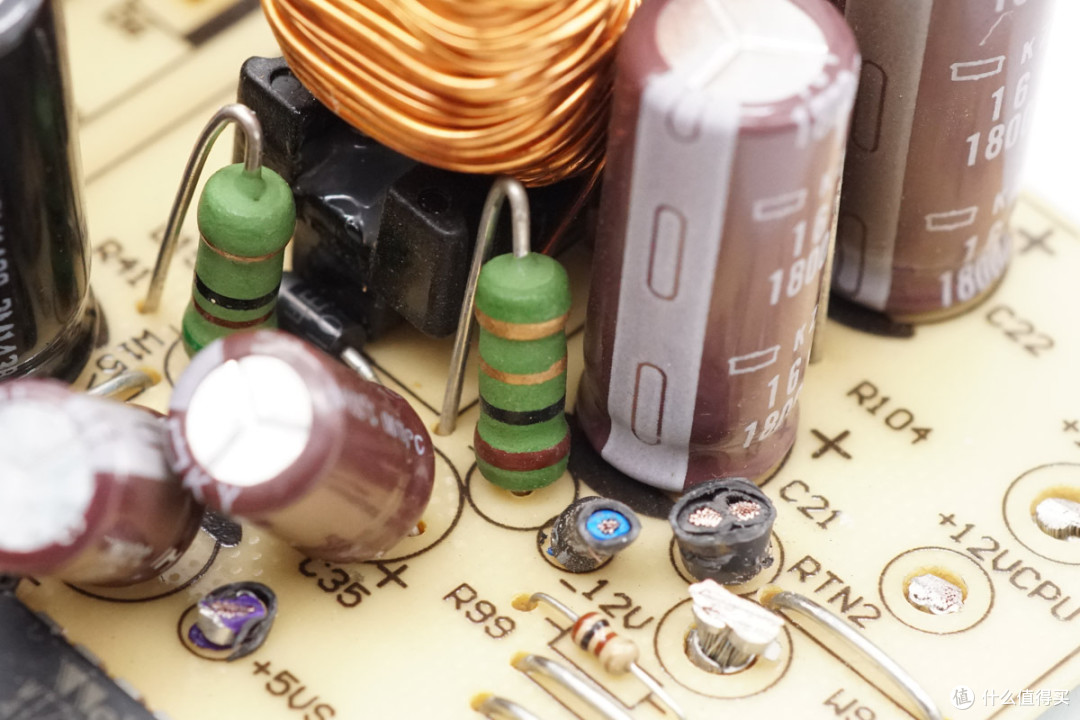

两颗色环电阻特写。

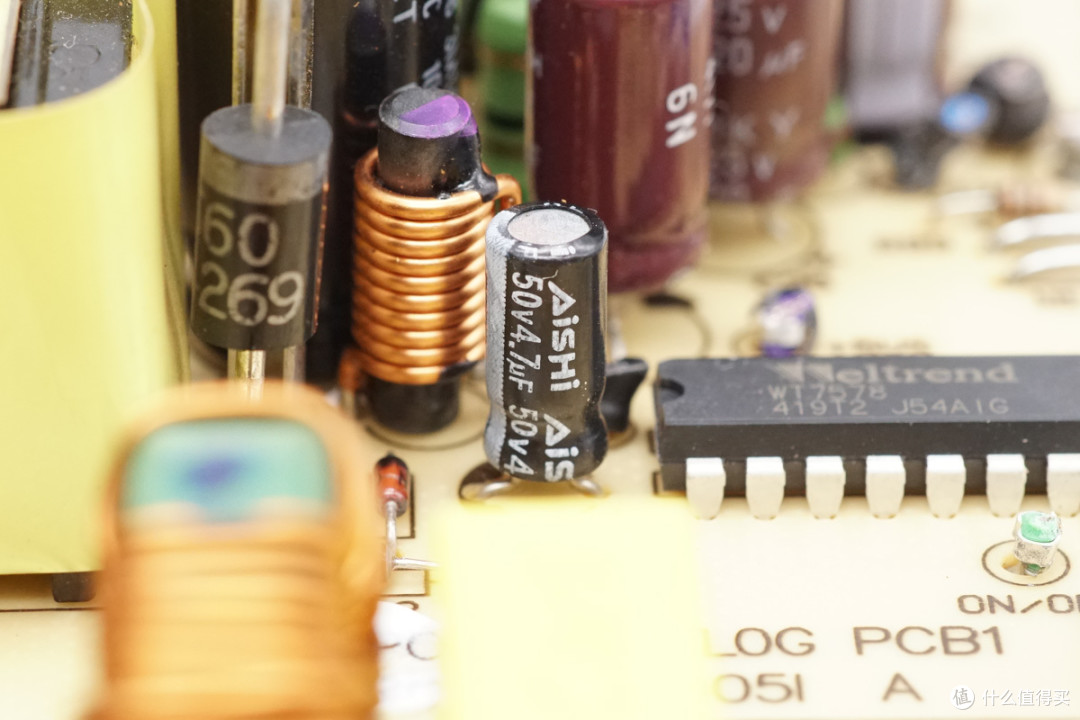

滤波电容来自艾华，规格为50V4.7μF。

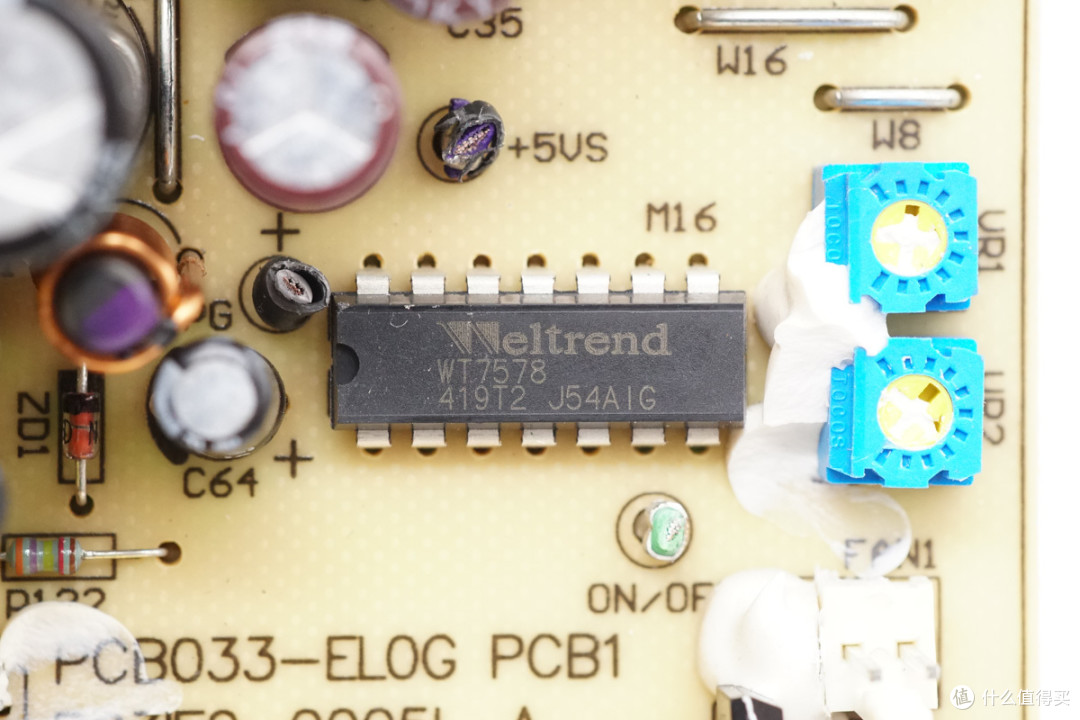

管控芯片来自伟诠，型号WT7578T，具备三路12V电压监测通道，两个自动校准电流通道，一个不支持自动校准的电流通道，内置PG电源好信号生成与故障锁存关断逻辑，采用SOP14封装。

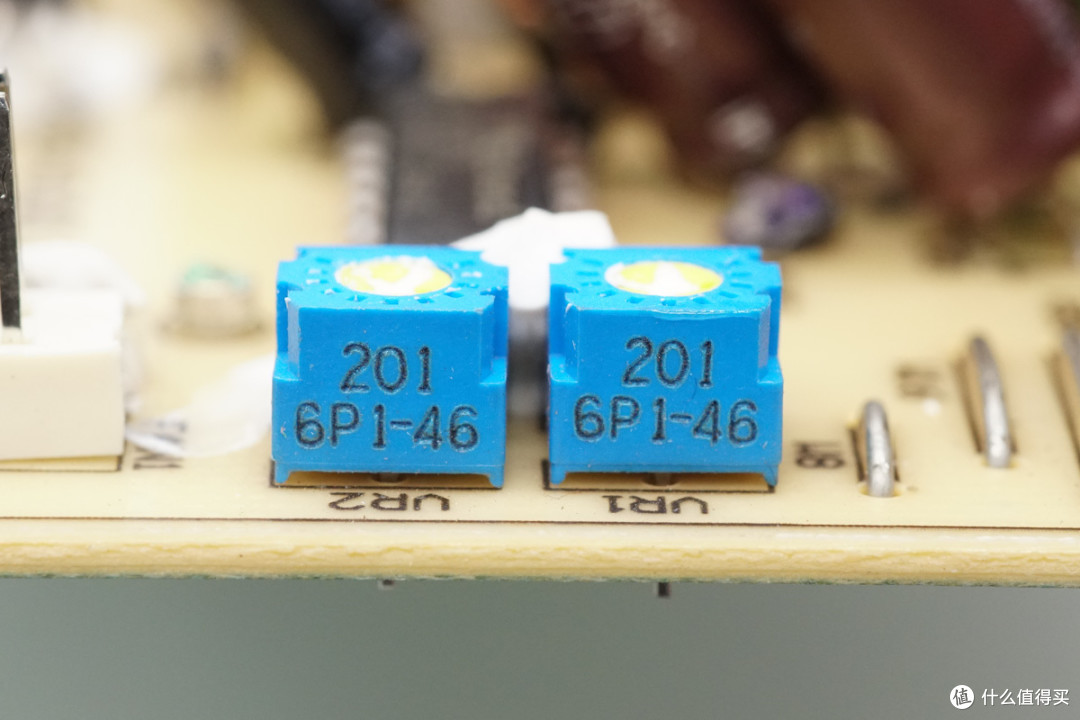

两颗电位器特写。

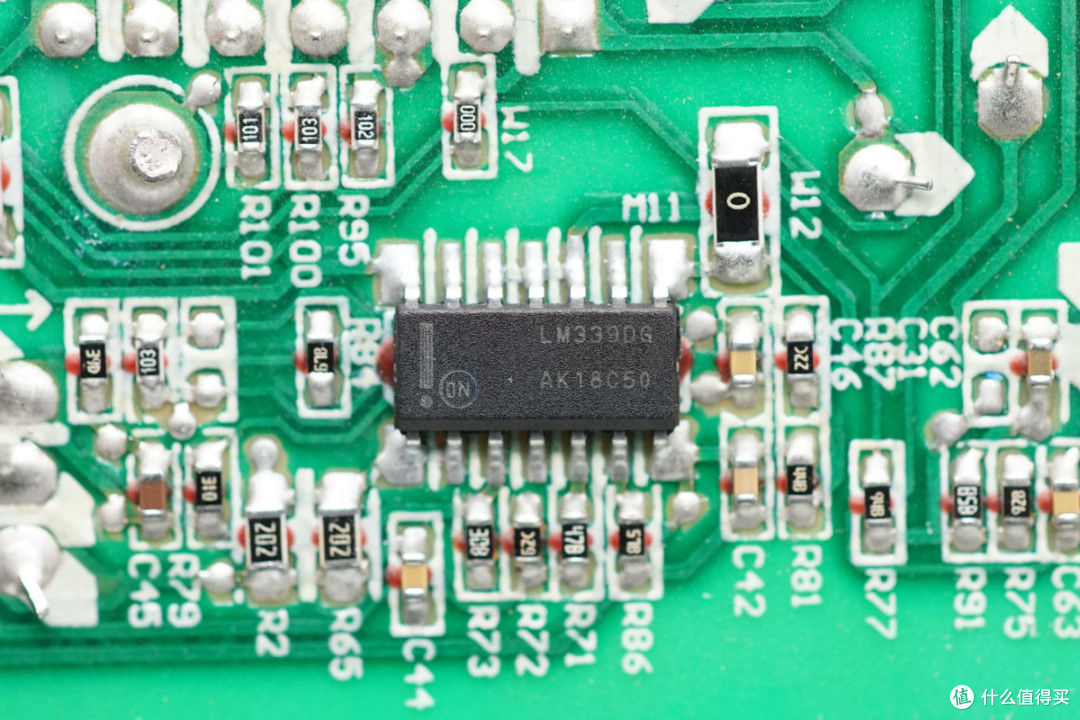

电压比较器来自安森美，型号LM339DG，内部集成 4 路相互独立的电压比较单元，单芯片即可做多路电压阈值检测，采用SOIC‑14封装。

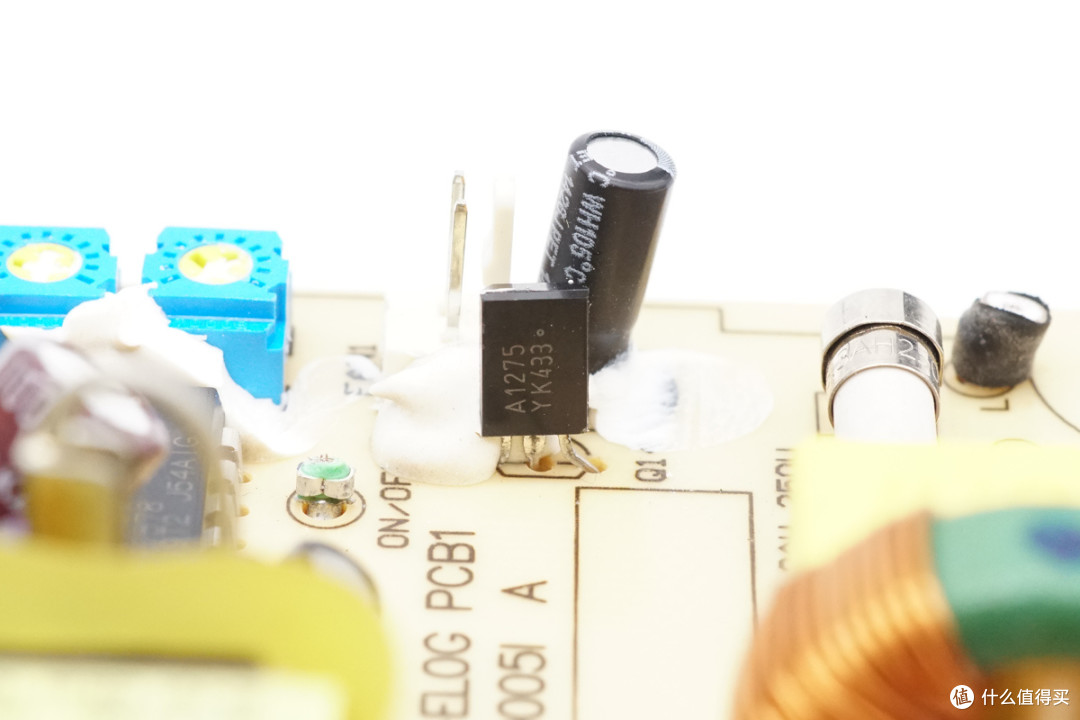

NPN功率三极管丝印A1275，用于风扇驱动。

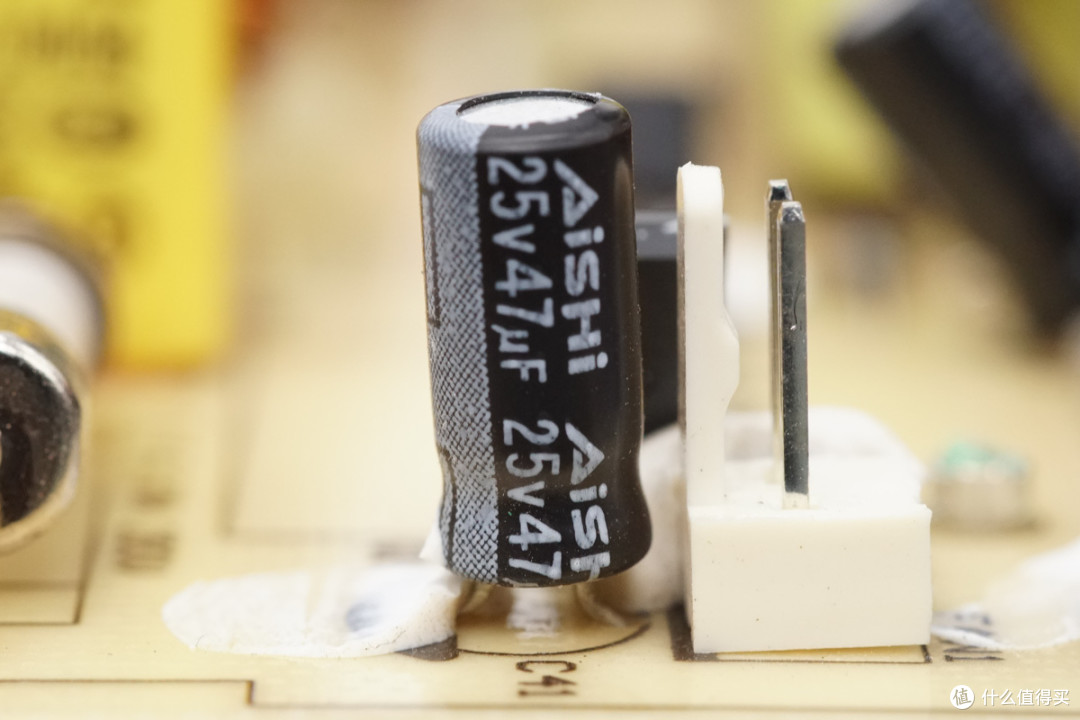

滤波电容来自艾华，规格为47μF25V。

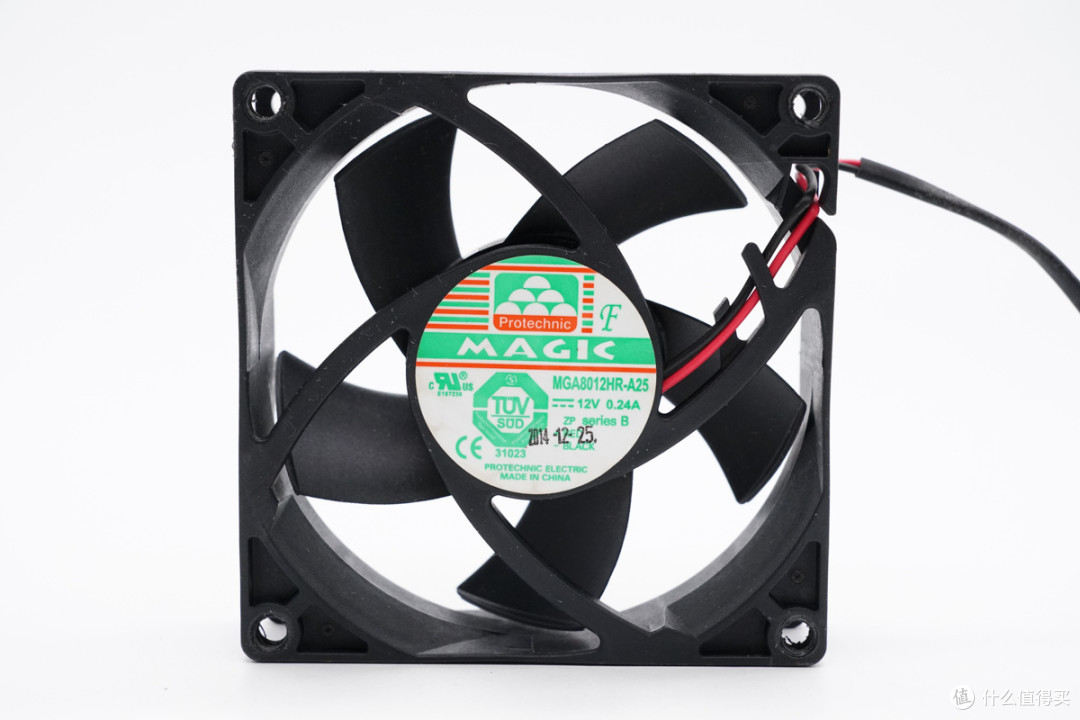

散热风扇来自永立，型号MGA8012HR‑A25，DC12V 0.24A双滚珠风扇，规格8025。

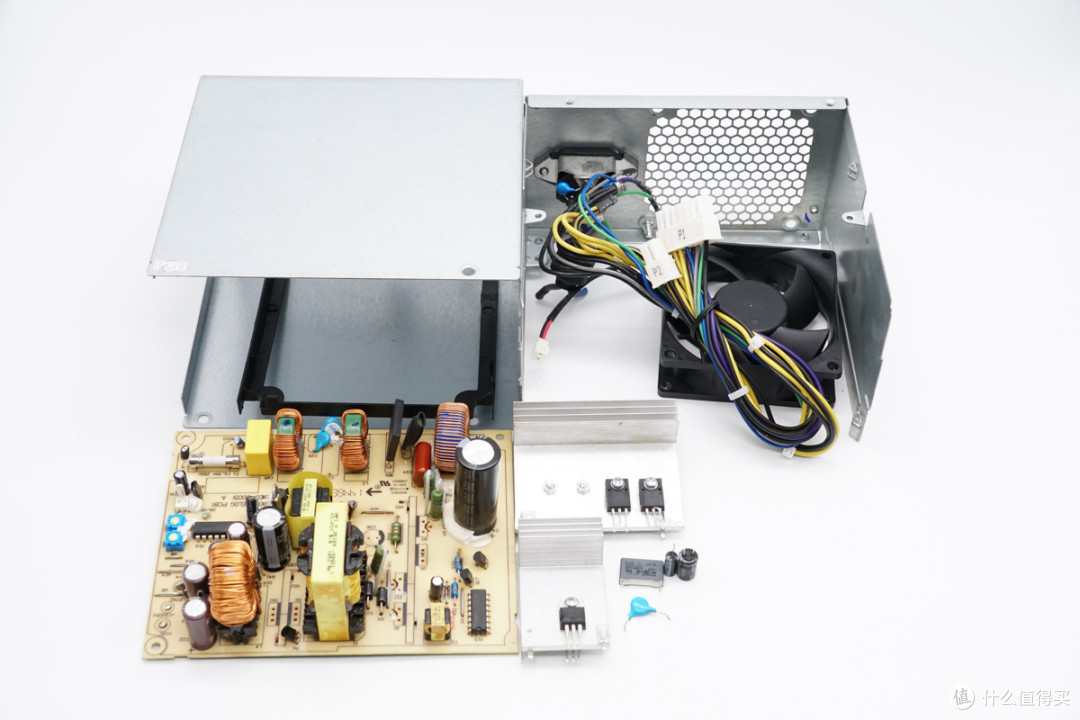

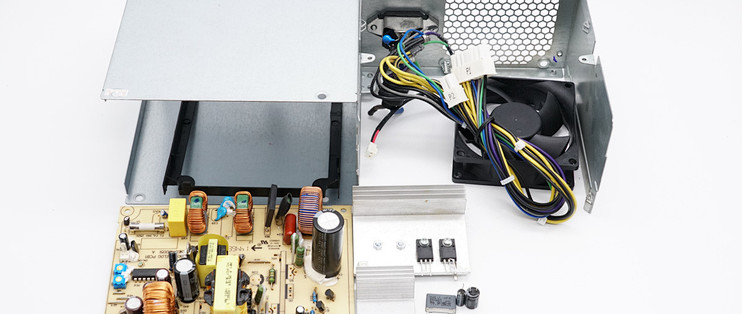

全部拆解一览，来张全家福。

服务器电源网拆解总结

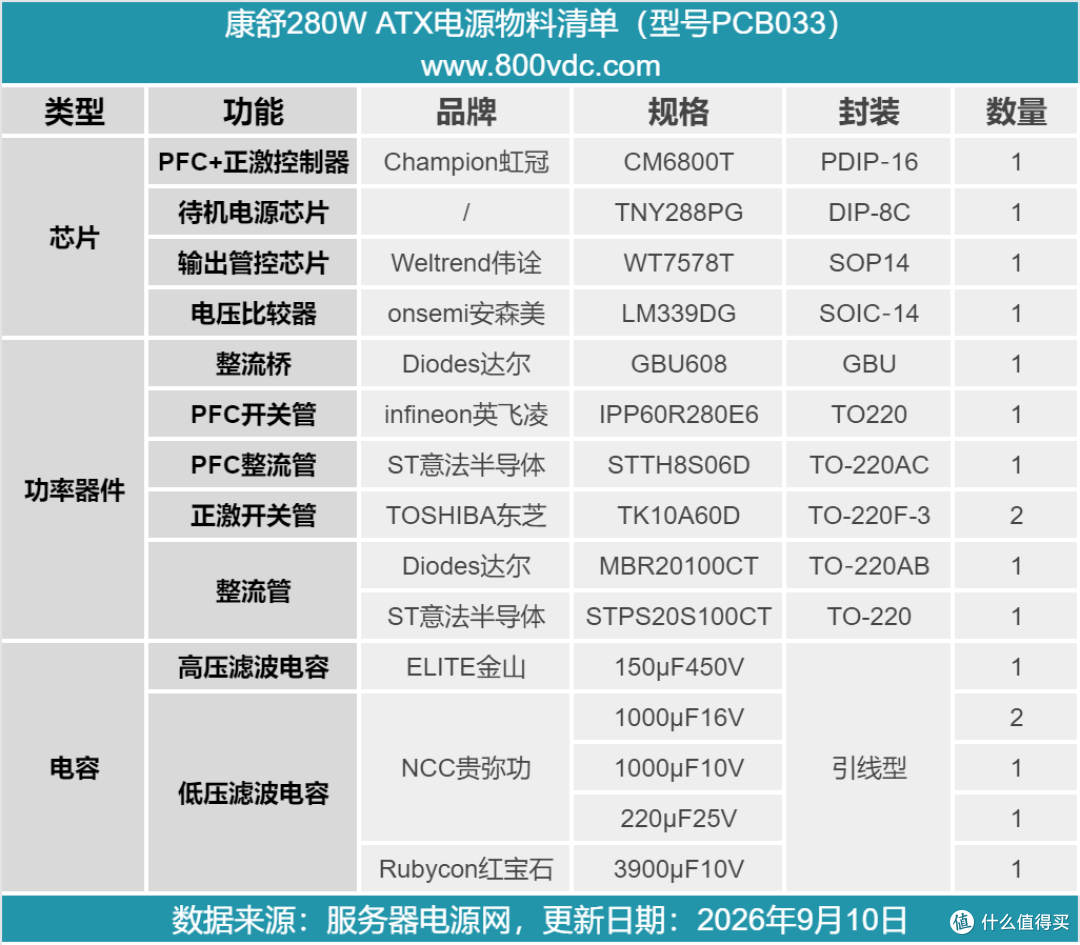

最后附上康舒280W ATX电源的核心器件清单，方便大家查阅。

康舒 PCB033是一款面向商用台式整机的OEM定制电源，整机采用标准ATX尺寸外壳，重量约1122g，配备定制14Pin主板供电接口和CPU 4Pin供电接口，输出规格上两路12V输出各16A，总输出270W，电源额定总功率280W，‑12V、5VSB辅助供电功率较小，定位办公商用主机，使用场景针对性很强。

电路方案上采用虹冠CM6800T二合一主控芯片，集成主动PFC与双管正激PWM控制，待机部分使用TNY288PG芯片，保护管控交由伟诠 WT7578 以及安森美 LM339DG 电压比较器实现，电路架构成熟稳定。功率器件来自英飞凌、意法半导体等大厂，此外选用金山、贵弥功、红宝石等品牌电容滤波。

作为OEM整机配套电源，整体做工工整，保护功能齐全，用料满足商用设备长时间稳定运行的需求，但受整机成本定位限制，没有零售电源的模组化、大功率拓展等特性，仅适合原装配套设备使用，不建议改装用于其他普通DIY主机。
