挂上就能充！惠普POLY FOCUS 6无线充耳机拆解
2026-09-29 10:08:26
0点赞
0收藏
0评论
前言
惠普POLY在2026年6月16日推出一款商务头戴式降噪耳机FOCUS 6，并与同年7月正式上市销售。该耳机主打专业商务通话与深度混合主动降噪，并配备了一款二合一桌面多功能无线充电支架。
这套产品耳机本身支持USB-C有线充电与头梁悬挂无线充电，配套的支架底座还支持Qi2无线充电协议，可为智能手机提供最高15W的磁吸无线快充。
为了让大家更深入了解这款耳机的内部结构和用料方案，充电头网对其进行了深度拆解，以下是详细的拆解报告。
耳机外观

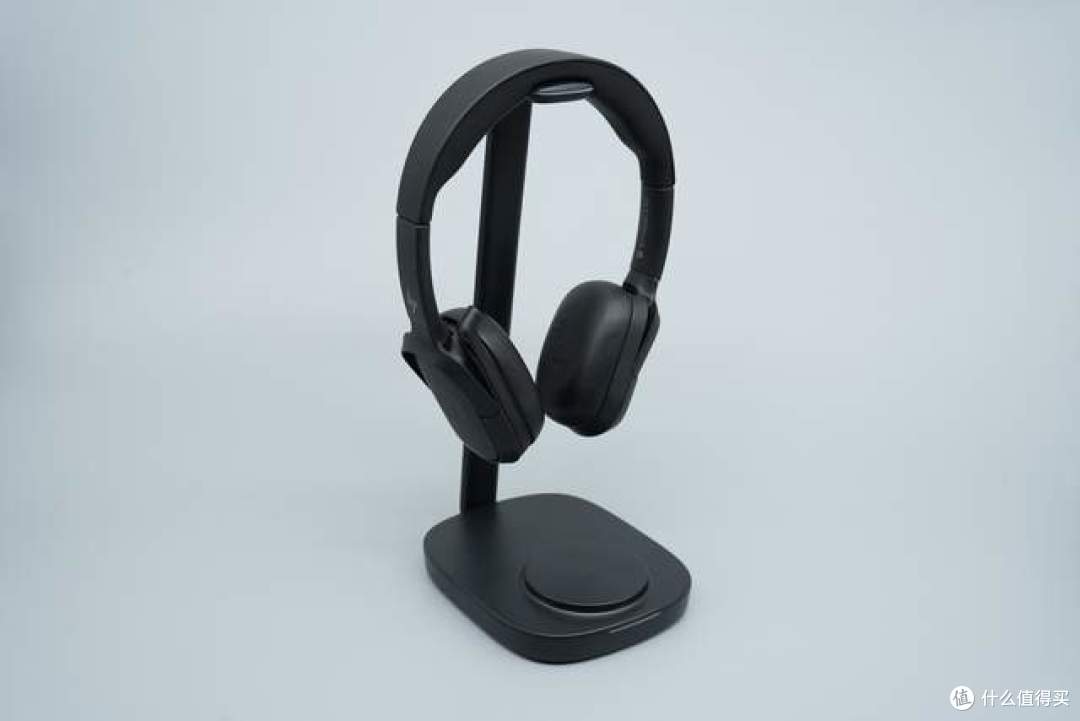

将FOCUS 6耳机挂在配套的充电支架上，整体采用沉稳内敛的深空黑配色，线条硬朗干练，支架底座集成无线充电面板，兼顾耳机收纳充电与桌面手机无线充电需求。

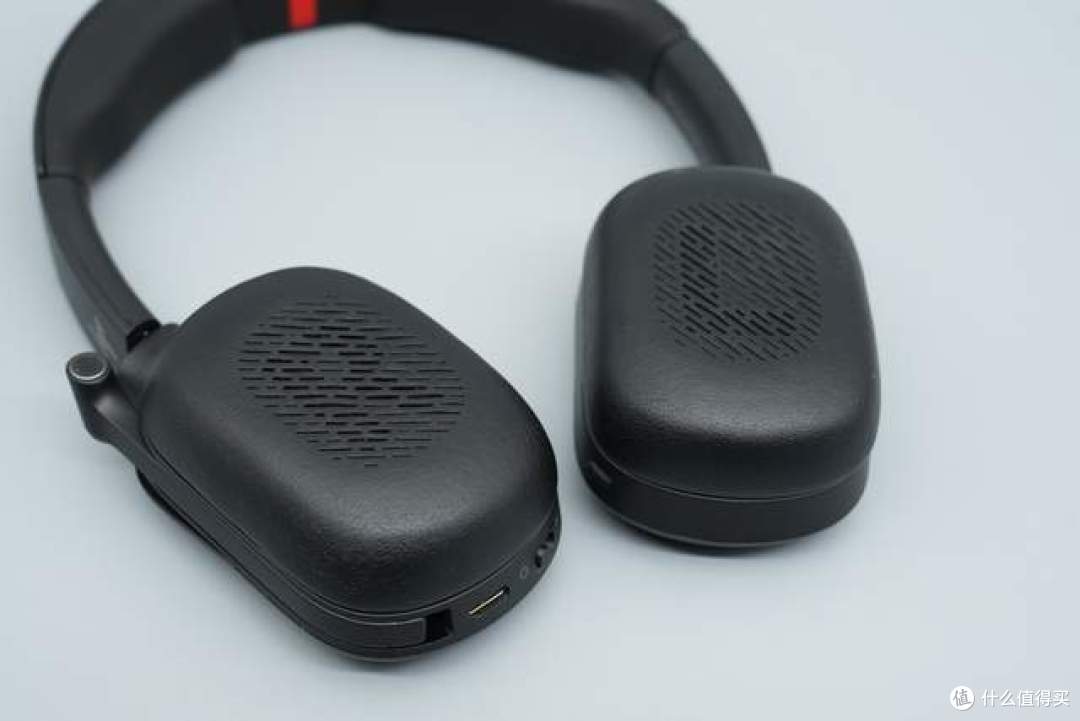

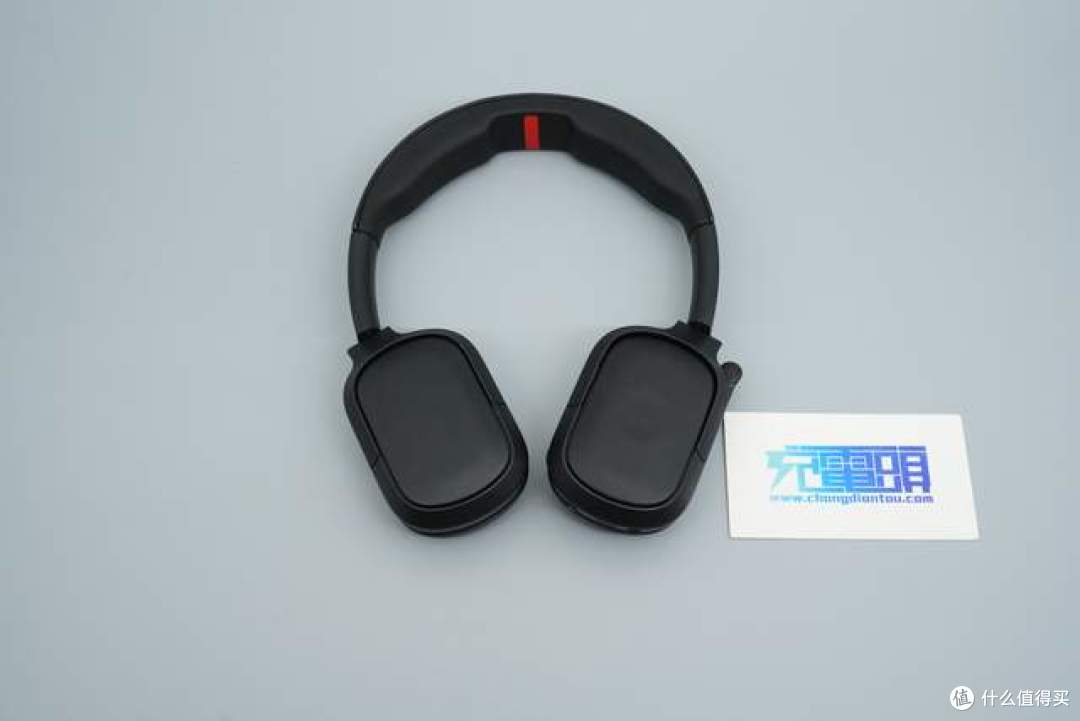

耳机头梁中间点缀有醒目的红色无线充电区域，左右耳罩采用符合人耳轮廓的圆角矩形设计。
耳机耳罩采用仿牛皮质感，下方集成了拨动式电源开关、状态指示灯以及USB-C充电接口。

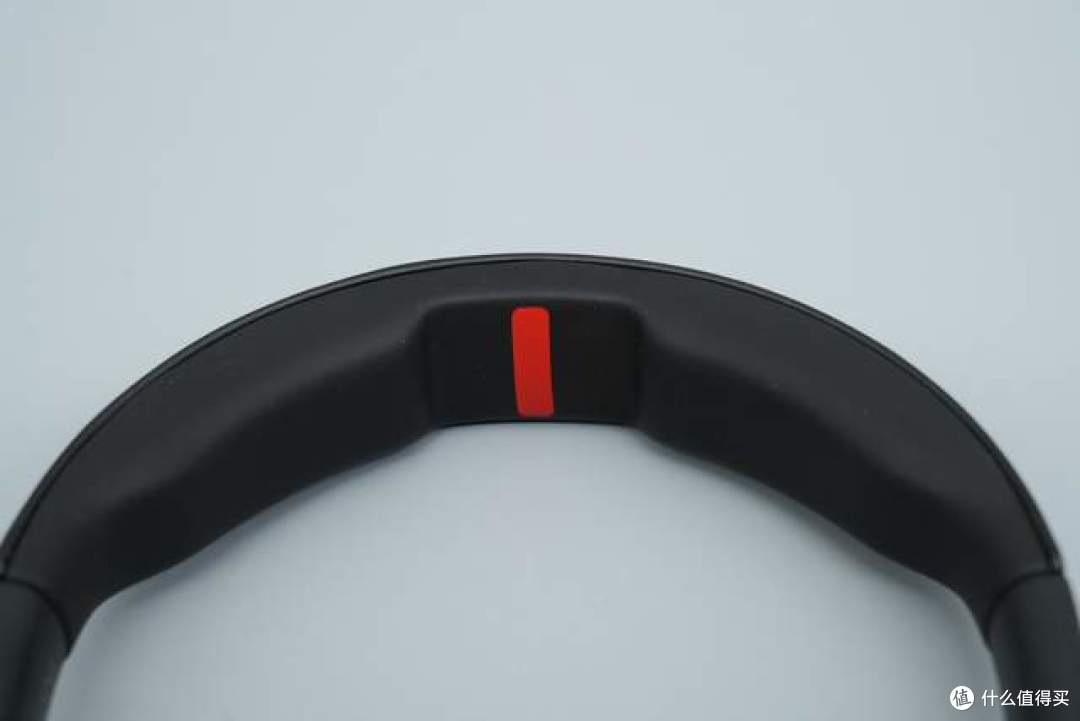

头梁顶部内侧特写，采用柔软亲肤的橡胶材质，中心设计有橙红色凹槽对位标识，挂在支架上时可实现精准对准与稳固悬挂。
耳罩支持水平旋转调节，右耳耳罩设有折叠式麦克风，收纳时自动静音，日常使用更方便。

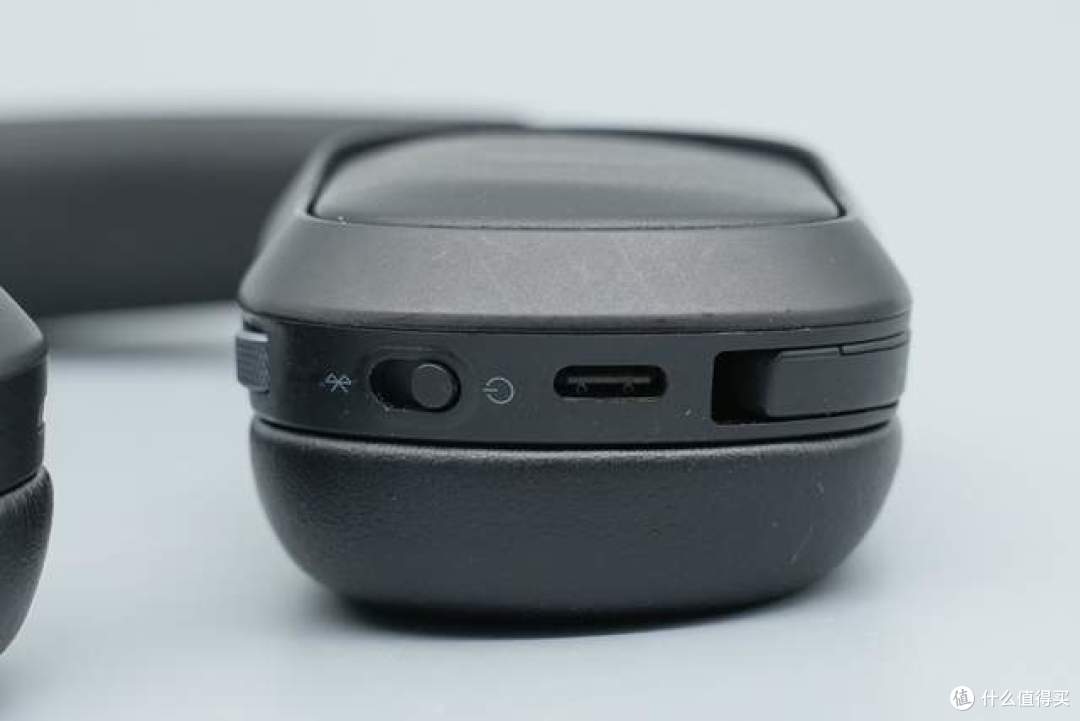

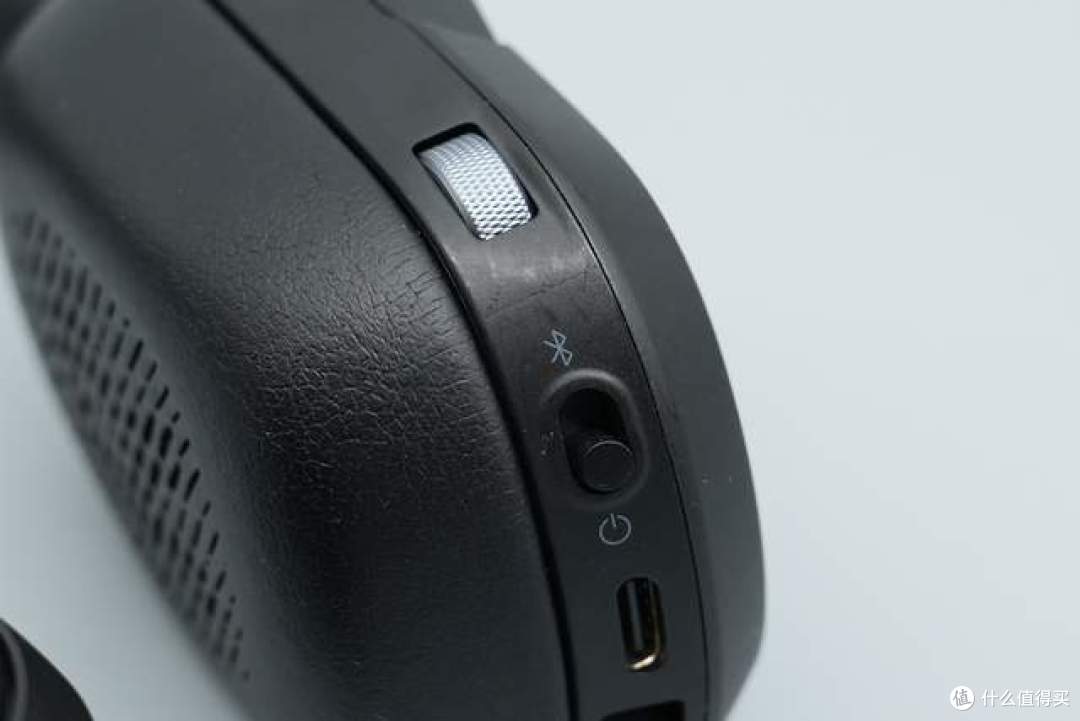

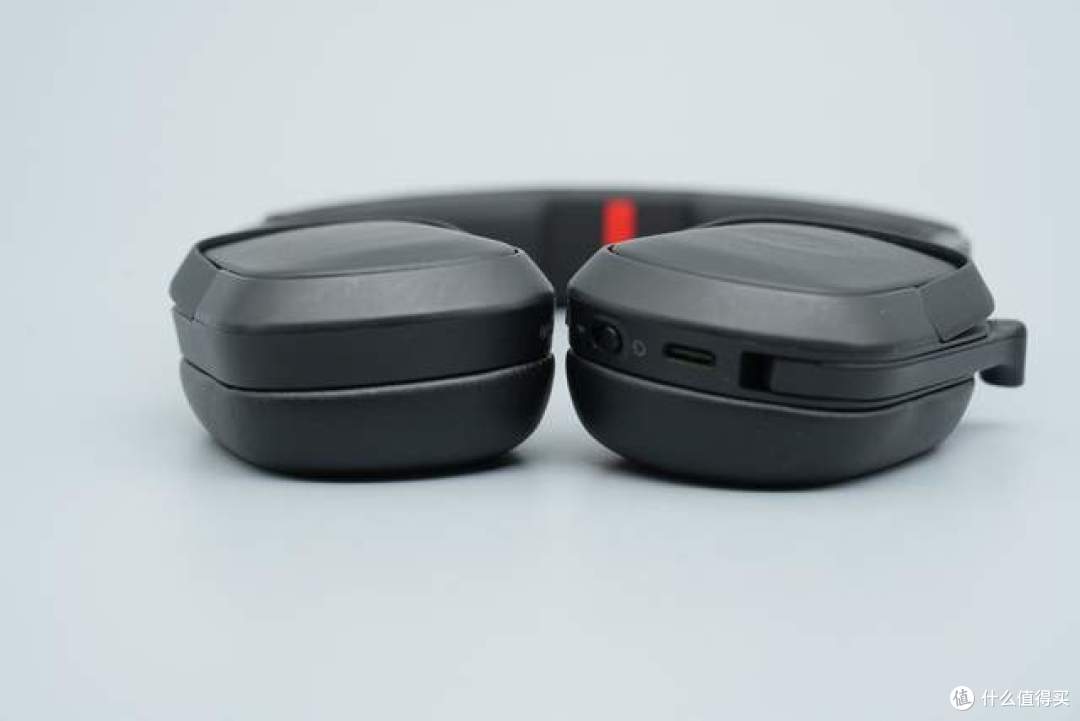

右耳耳罩底部布局有蓝牙配对/电源多段式拨动开关、音量调节旋钮、USB-C输入接口以及通话拾音麦克风开孔。
金属滚轮式音量调节旋钮特写，表面覆有细密的防滑纹理，拨动阻尼舒适，便于在通话或播放音乐时盲操调节音量。

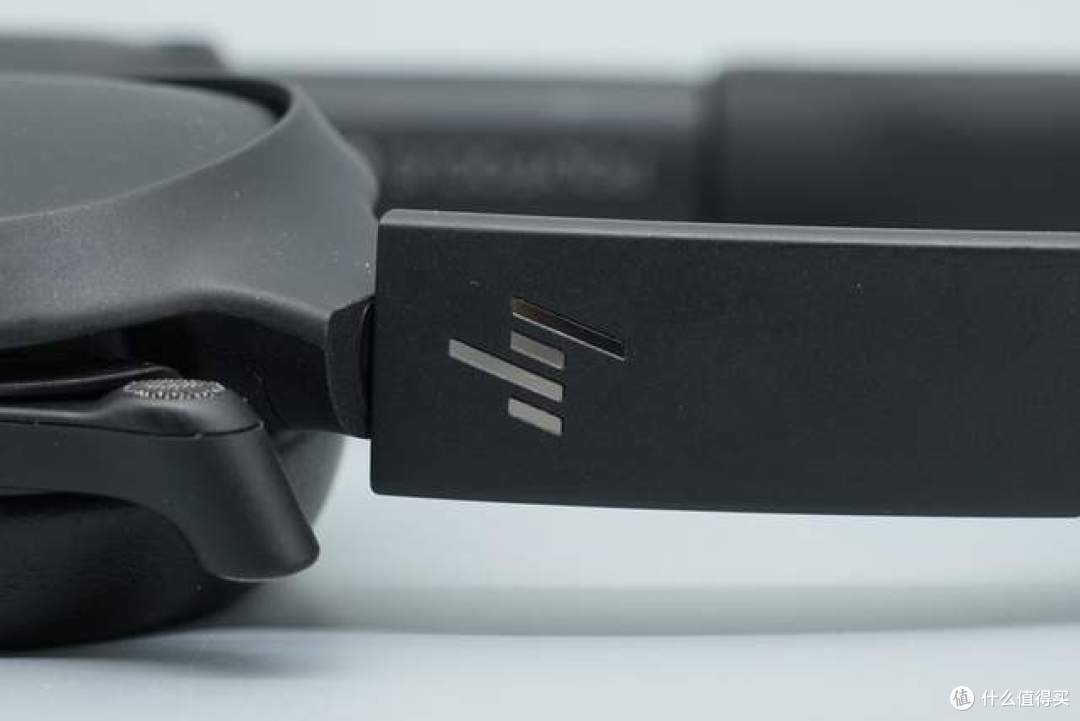

头梁伸缩滑轨表面印有精致的高光金属质感惠普HP LOGO，滑轨做工细腻，阻尼感适中。

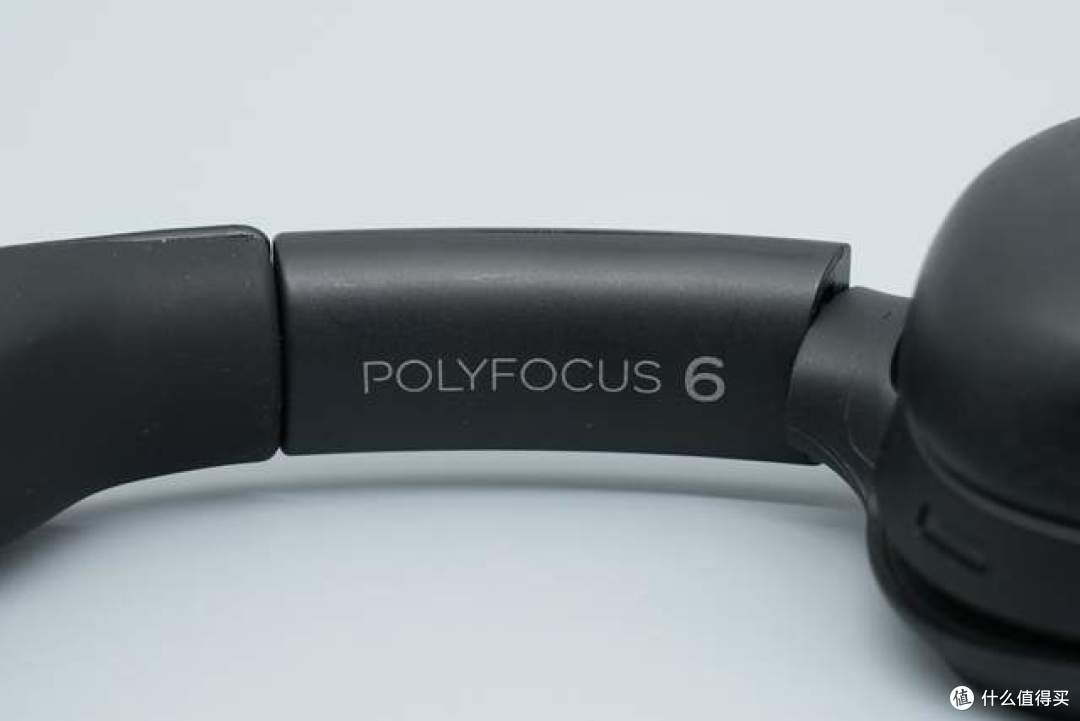

头梁内侧印有产品型号FOCUS 6。

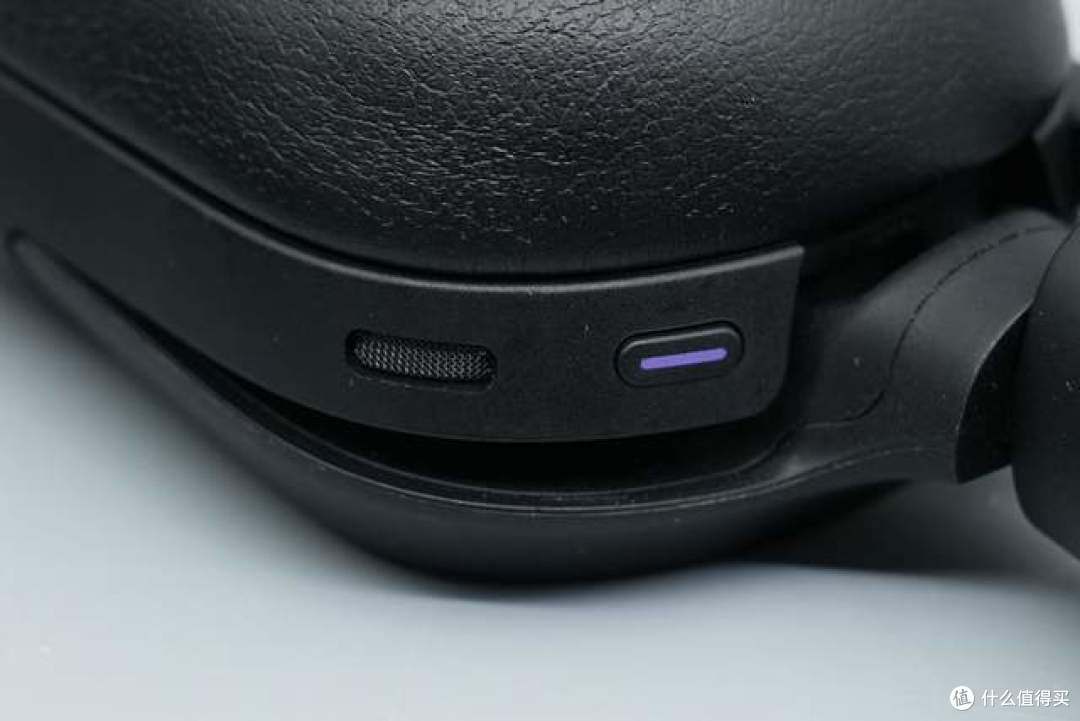

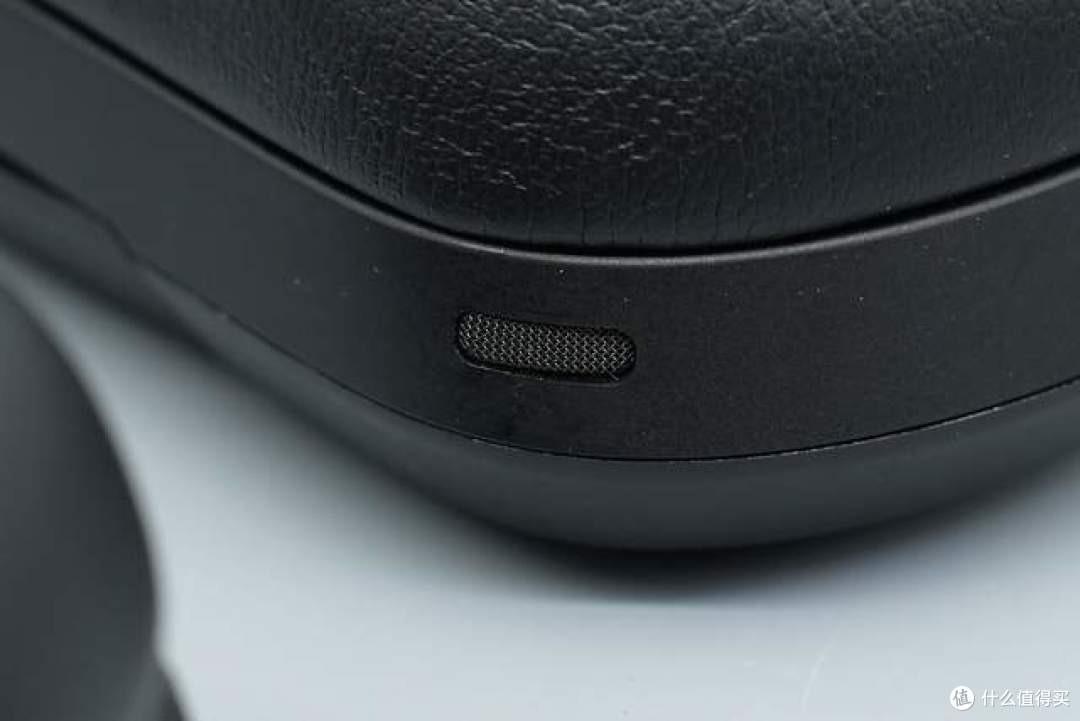

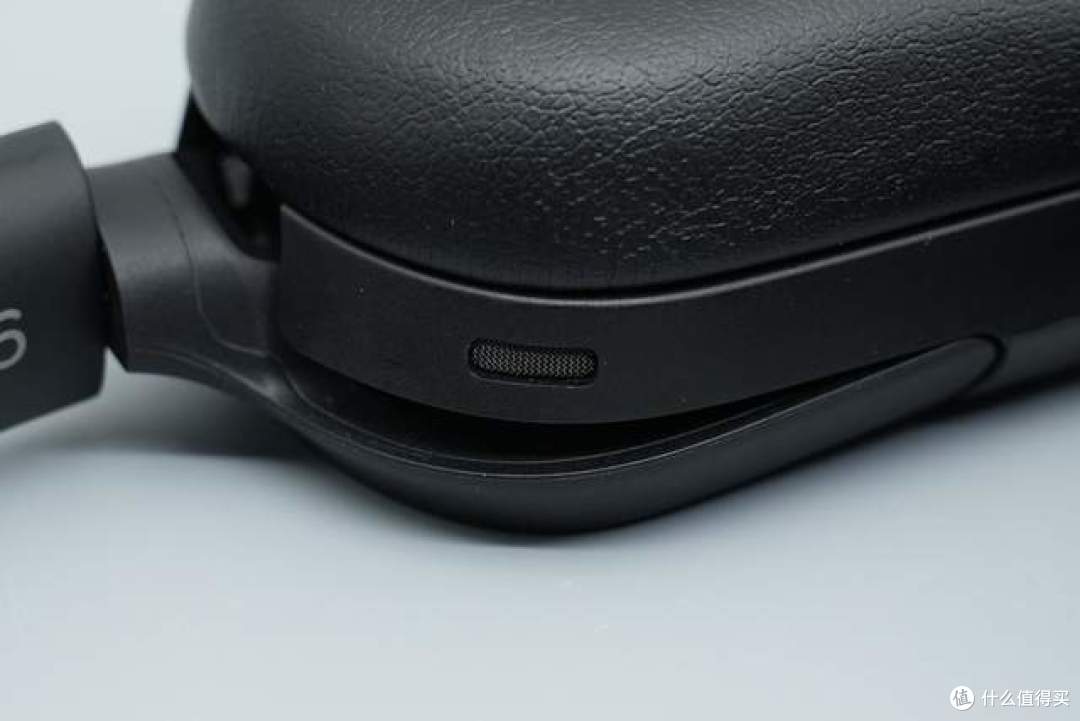

耳罩侧边降噪拾音麦克风开孔特写，内部装有细密的金属防尘网，旁边设有一颗电源按键。
耳罩另一侧同样设有降噪拾音麦克风开孔，同样设有金属防尘网。
机身另一侧同样设有降噪拾音麦克风开孔。

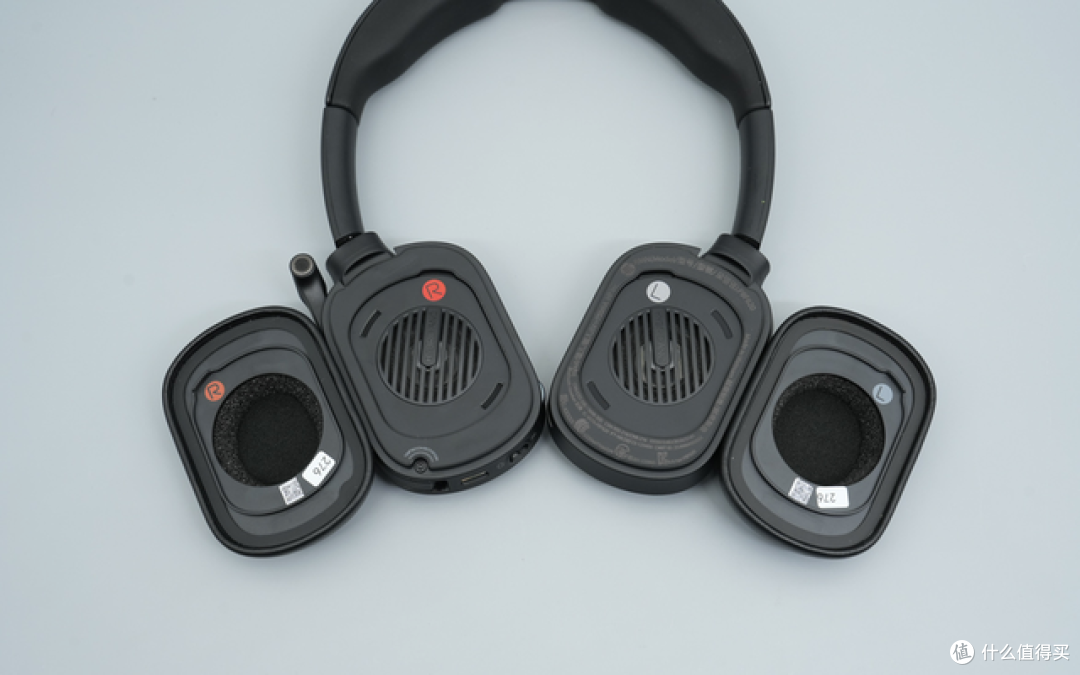

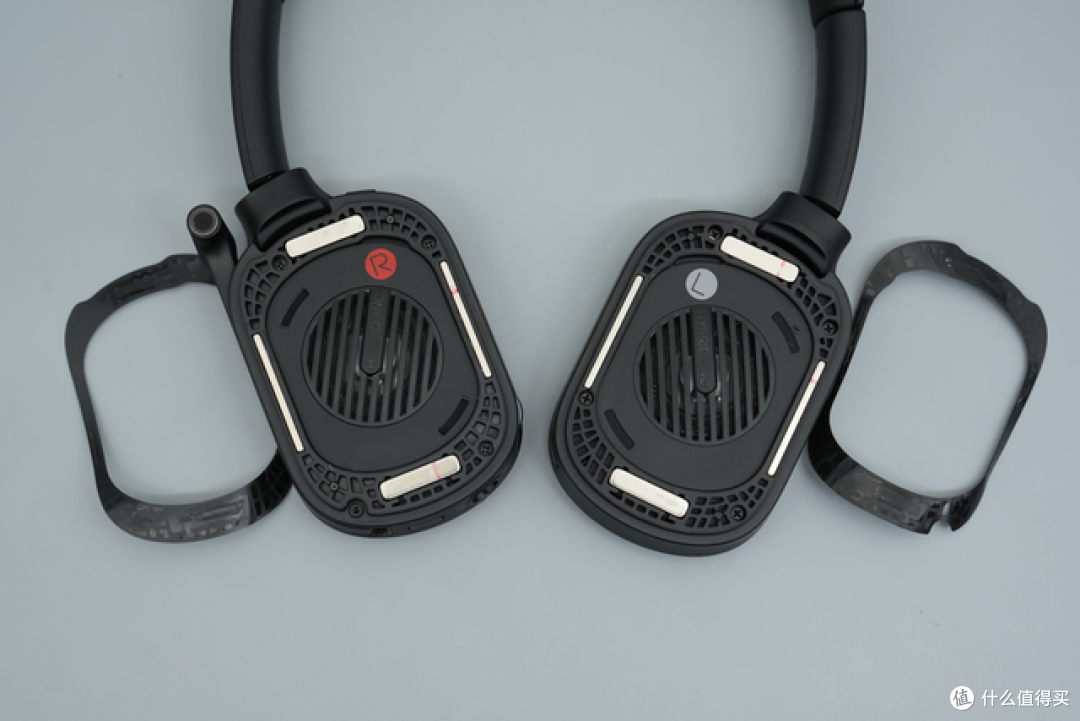

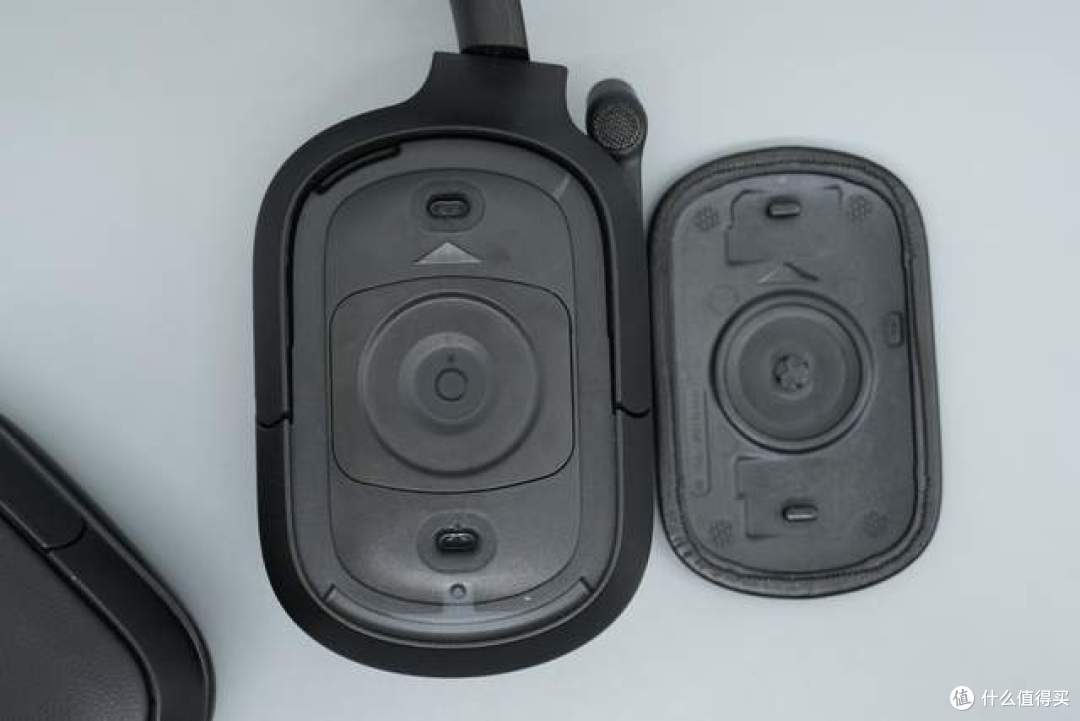

取下磁吸耳垫后，耳机音腔保护盖板一览，内侧印有红色R右耳标识与白色L左耳标识。

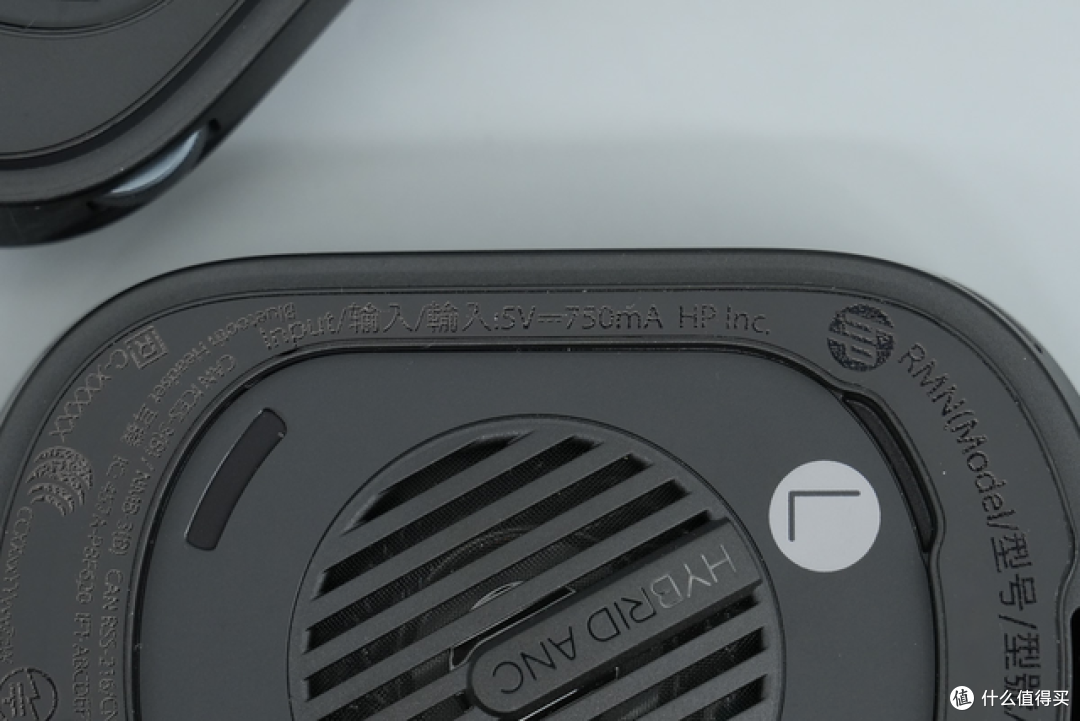

产品输入：5V 750mA，并支持HYBRID ANC混合主动降噪。

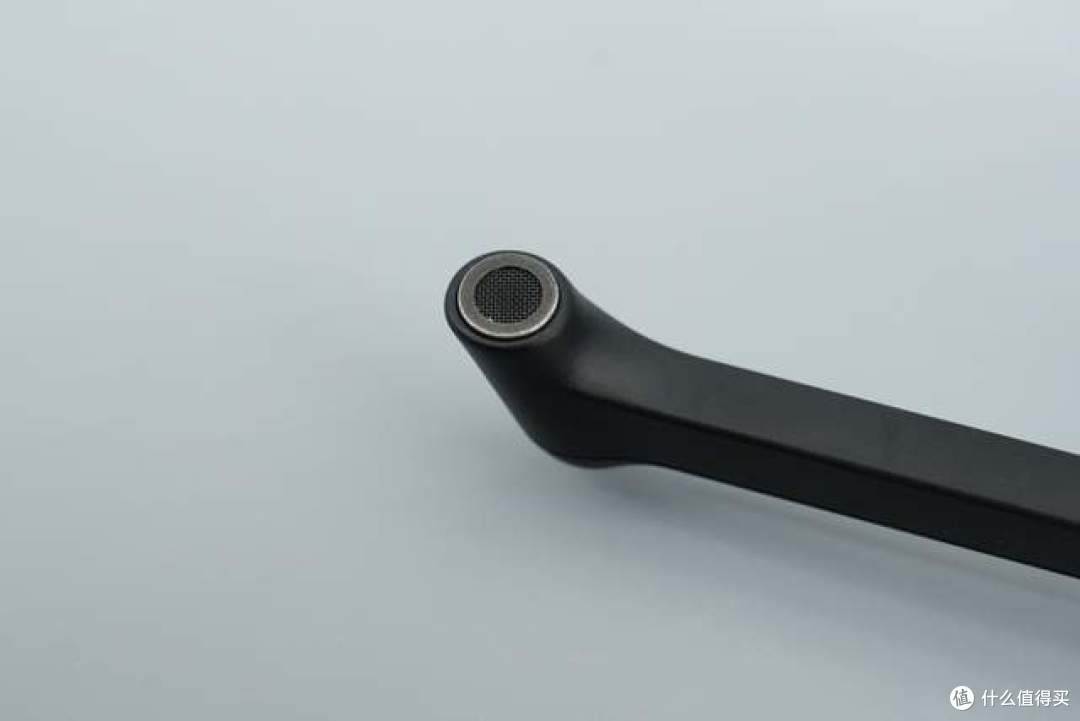

展开后，特写耳机配备的麦克风悬臂前端，设有金属网罩拾音孔，内置高灵敏度通话拾音麦克风。
耳机支架外观

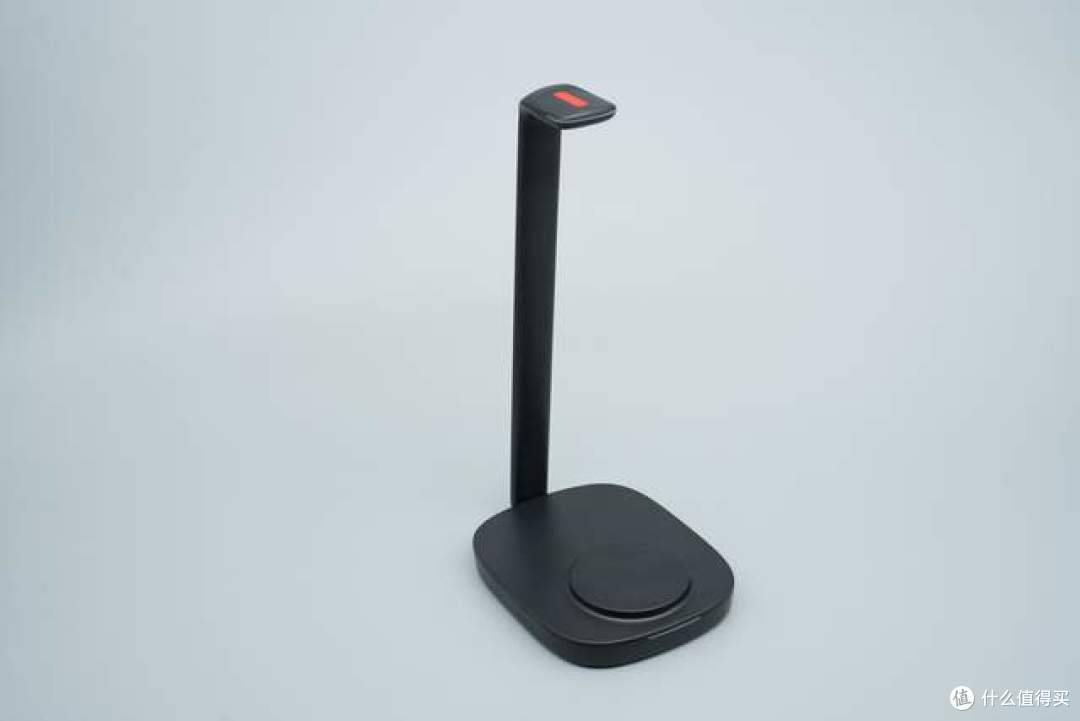

专属耳机支架整体造型简约，顶部折出悬挂横梁，底座中心设有凸起的Qi2无线充电发射区域。

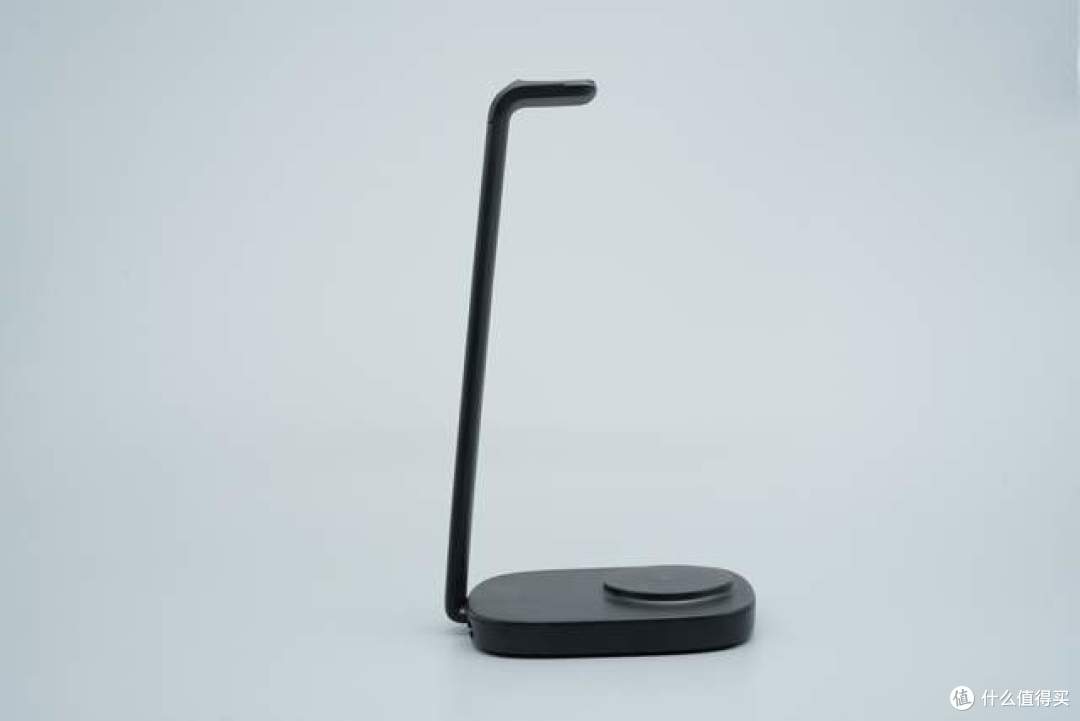

耳机支架微微后倾，底座厚实稳重，保证耳机悬挂时的重心平稳。

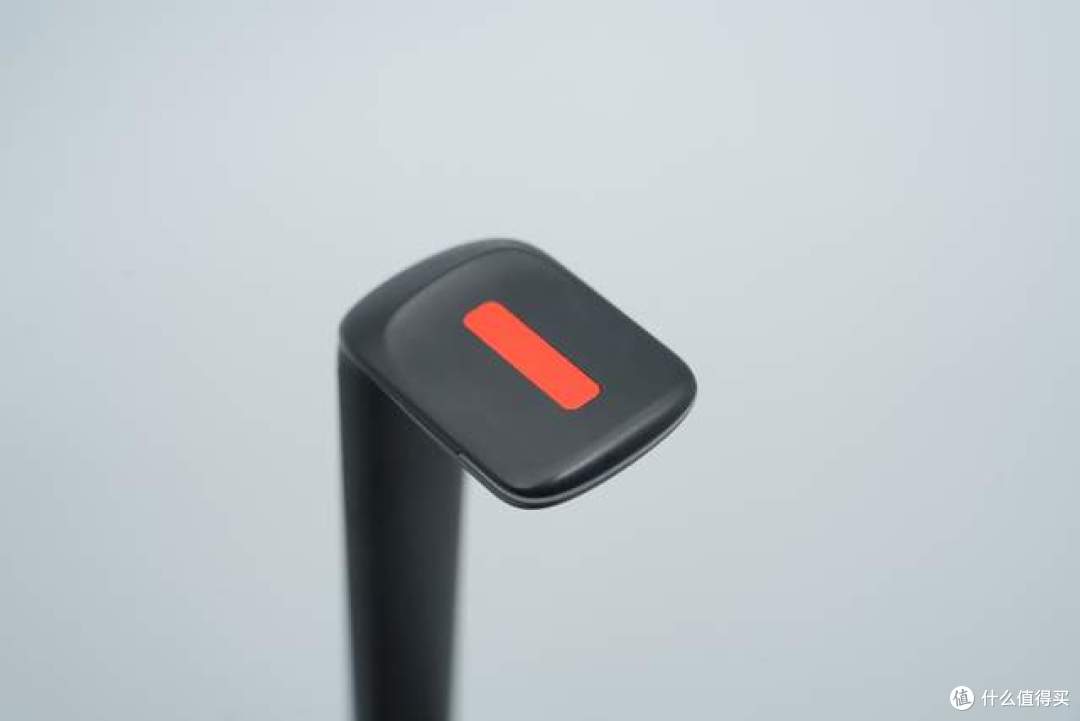

支架顶部挂钩区域特写，表面设有一条红色条纹指示为无线充电区域。

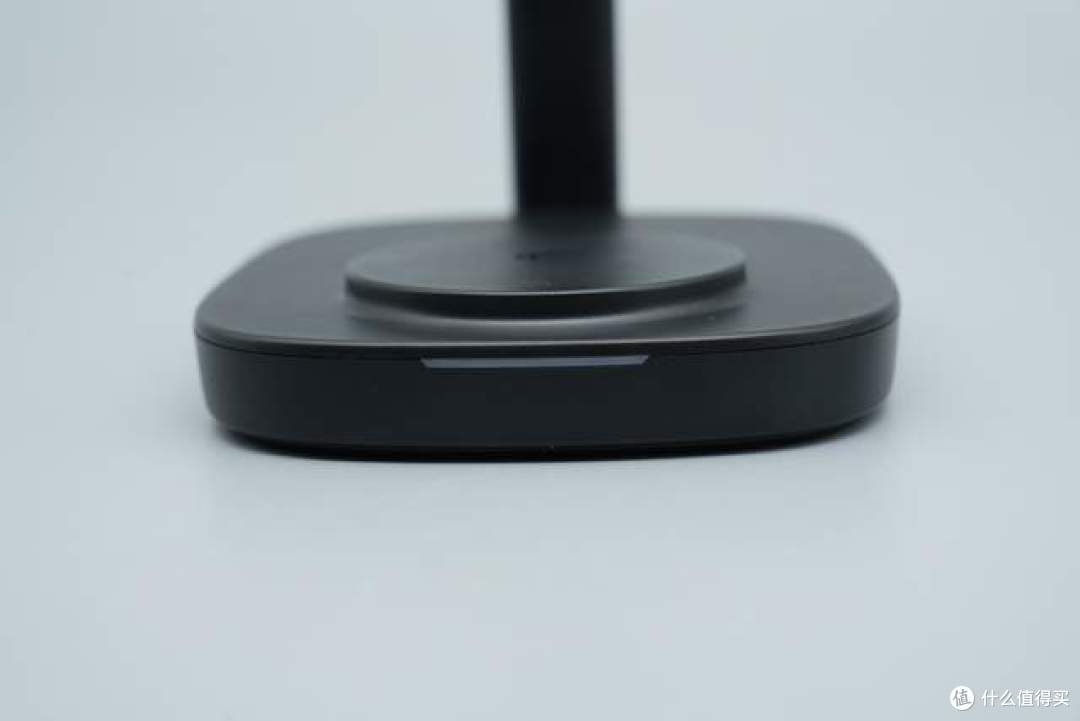

支架底座正面下沿设有长条形的LED工作状态指示灯，用于显示底座充电工作状态。

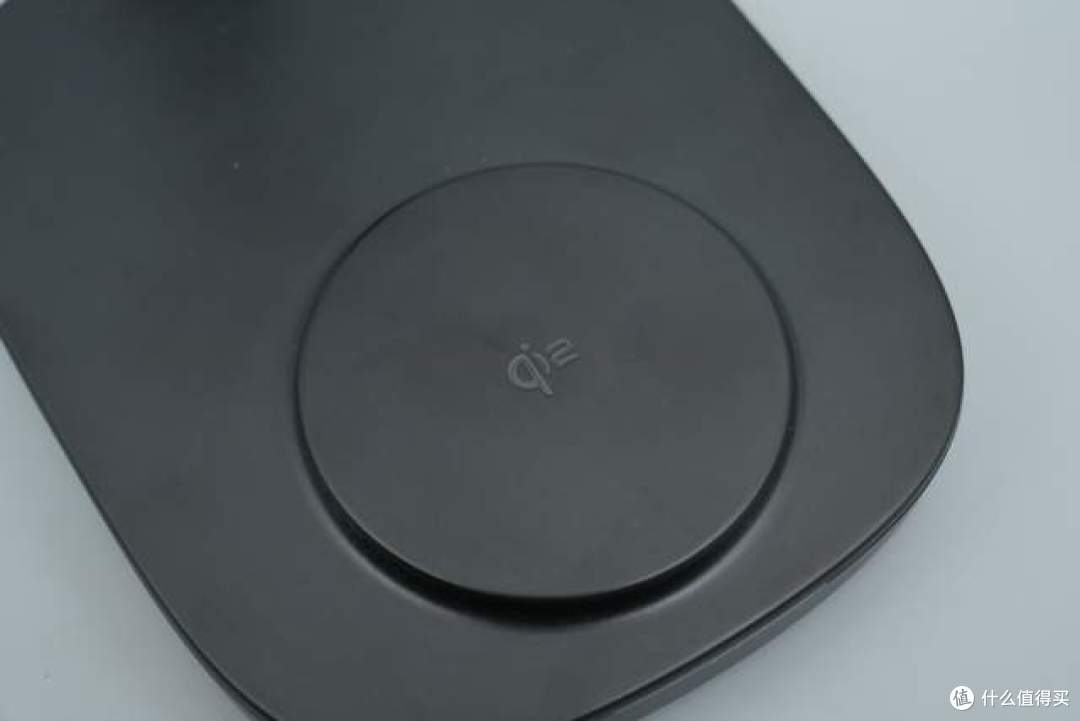

底座正面的Qi2磁吸无线充电面板特写。
立杆背部下端印有HP品牌LOGO，底座背部右侧设有USB-C输入接口。
支架外围环绕一圈宽厚的环形防滑硅胶脚垫。

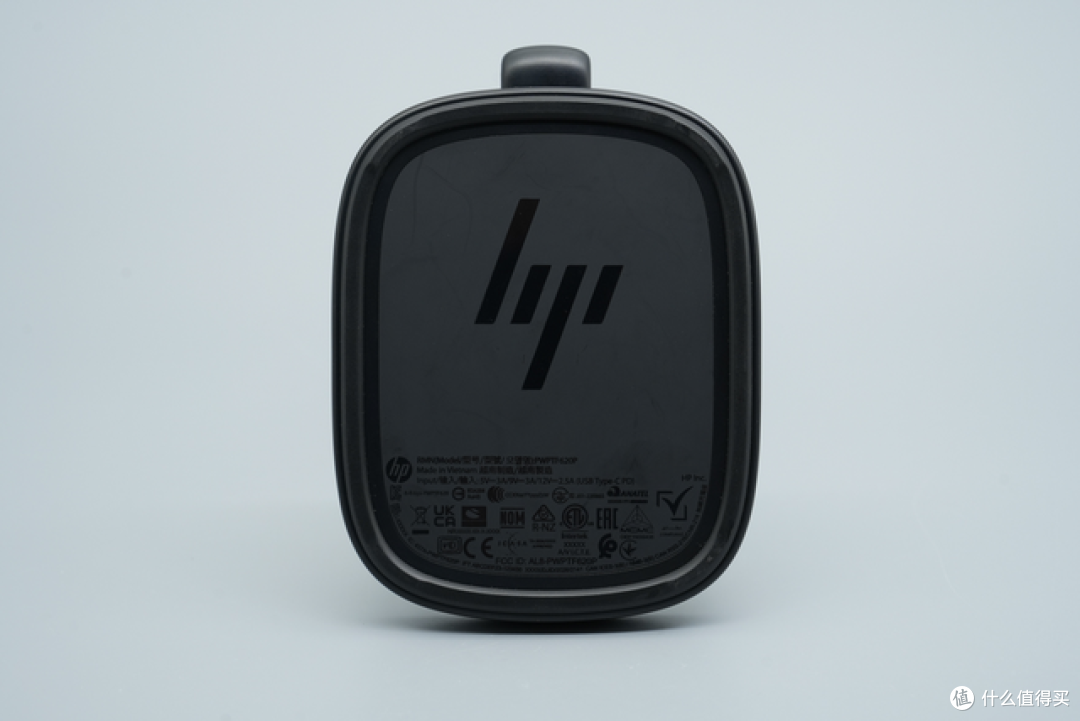

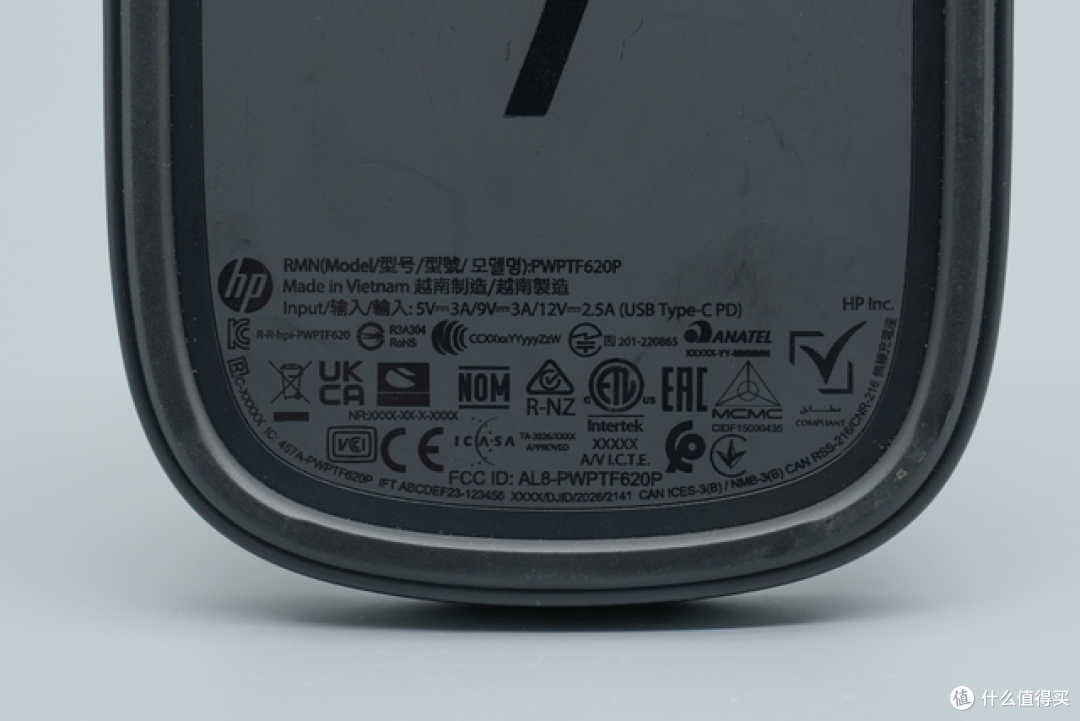

底座底部铭牌信息特写：
产品型号：PWPTF620P
输入参数：5V-3A / 9V-3A / 12V-2.5A（USB Type-C PD）
产品通过了CE、UKCA等认证。
将iPhone 17 Pro Max吸附到底座上，弹出Qi2无线充电动画。

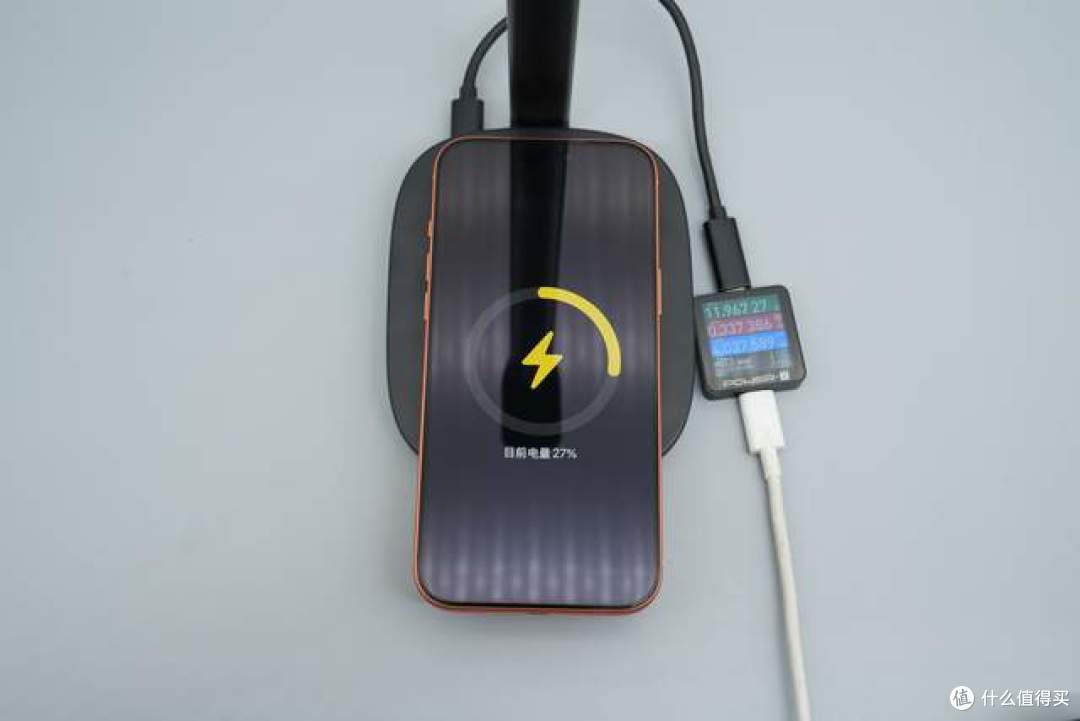

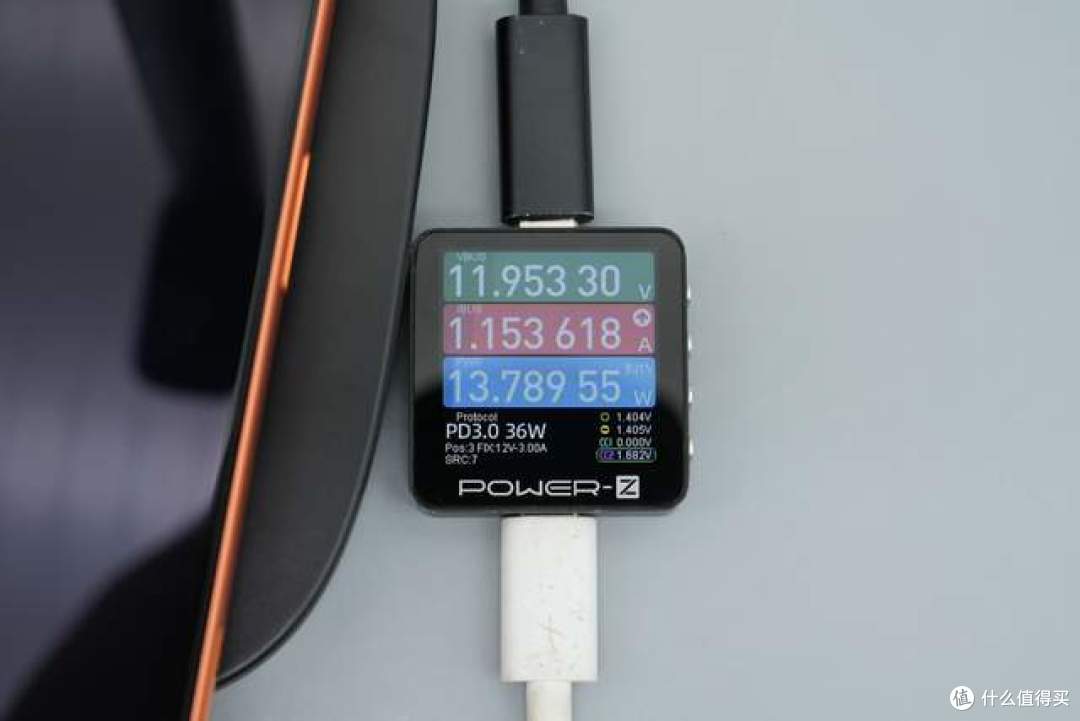

使用 POWER-Z KM003C读取输入端功率，电压为11.953V，电流为1.153A，实际输入功率约为13.79W。
相关阅读：POWER-Z KM003C功率测试教程及说明

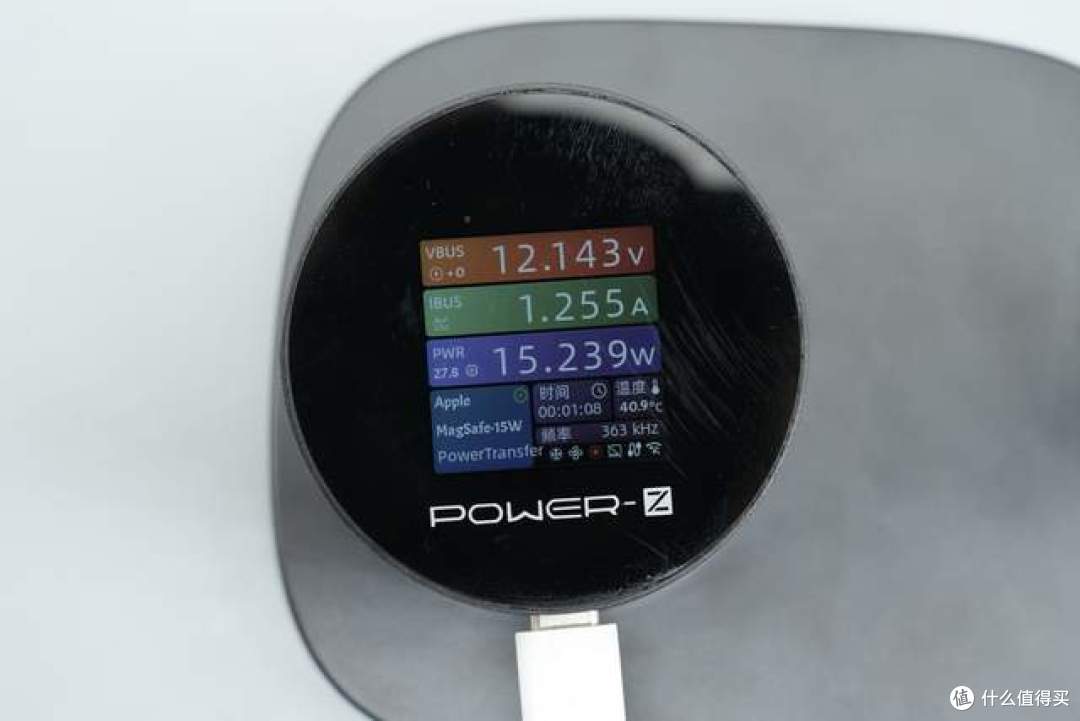

POWER-Z Q25测试仪实测产品支持Qi2无线充。

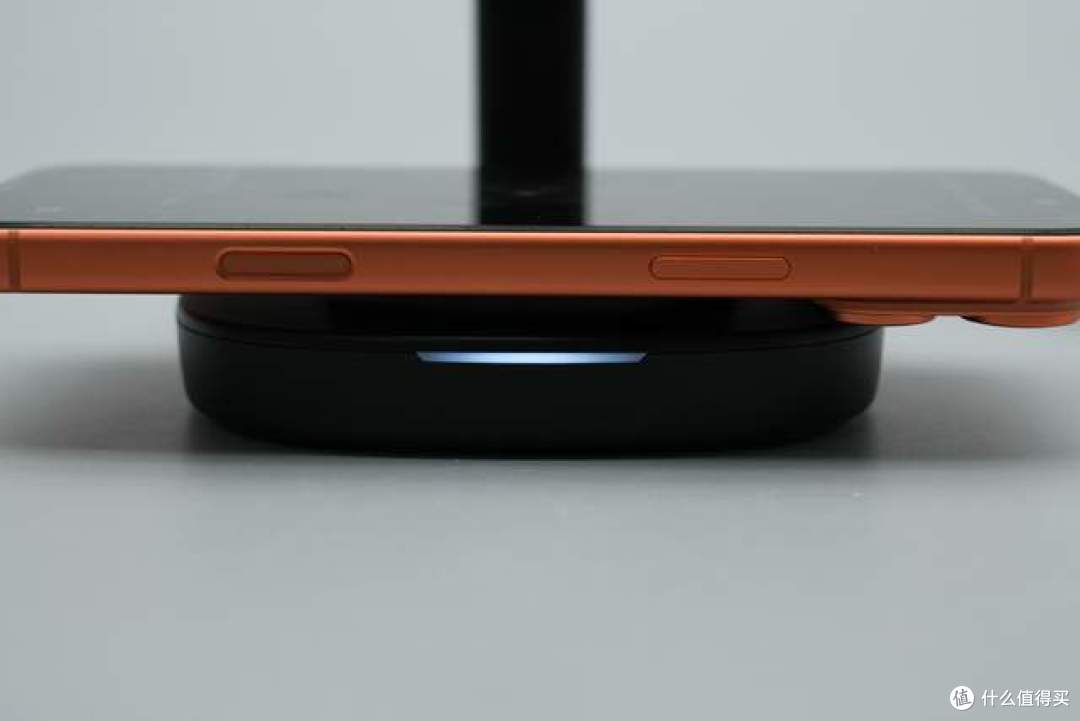

手机在底座无线充电时，支架底座正面指示灯亮起白光。
耳机尺寸重量

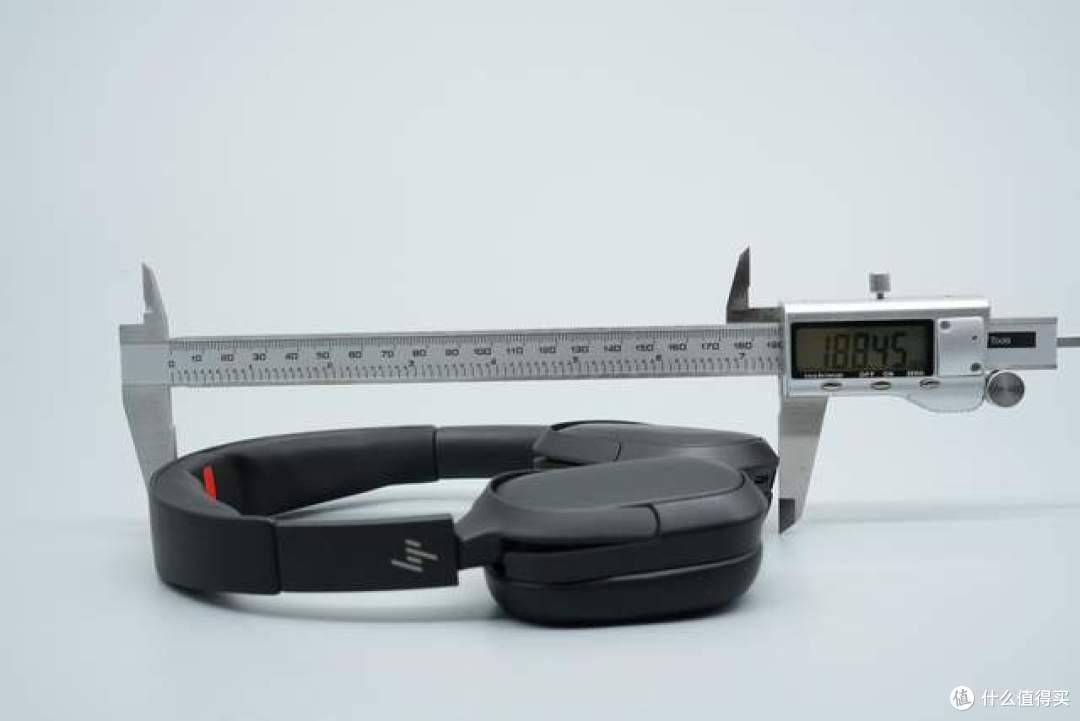

使用游标卡尺测量耳机的滑杆收纳时，外廓高度约为188.45mm。

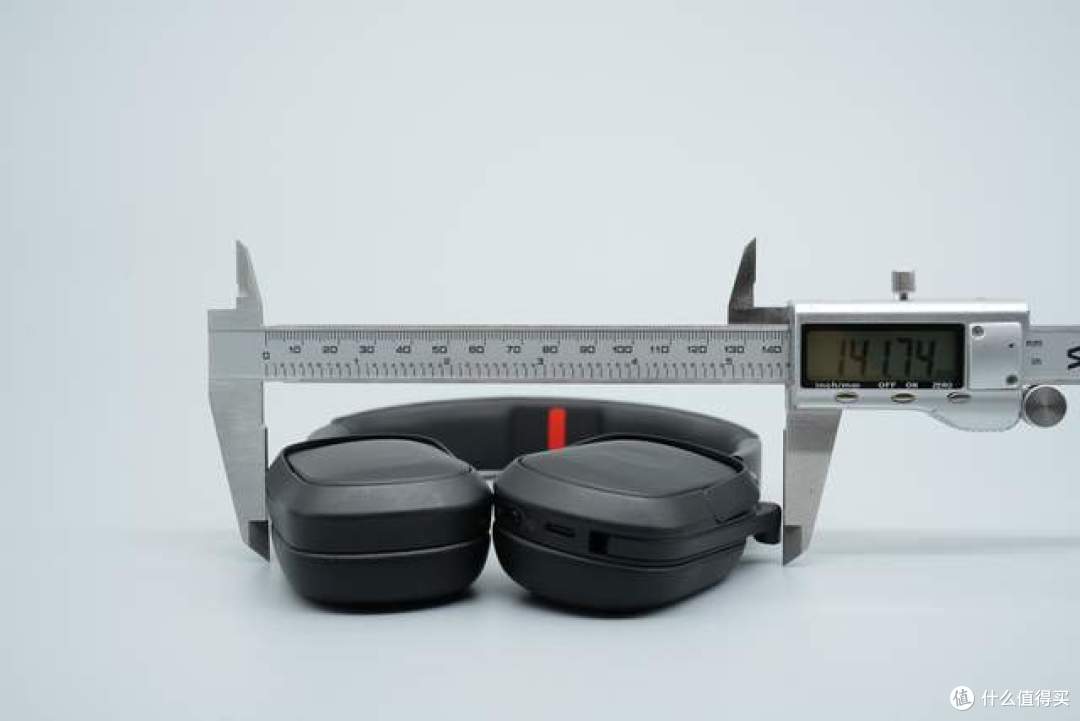

测量耳机宽度，约为141.74mm。

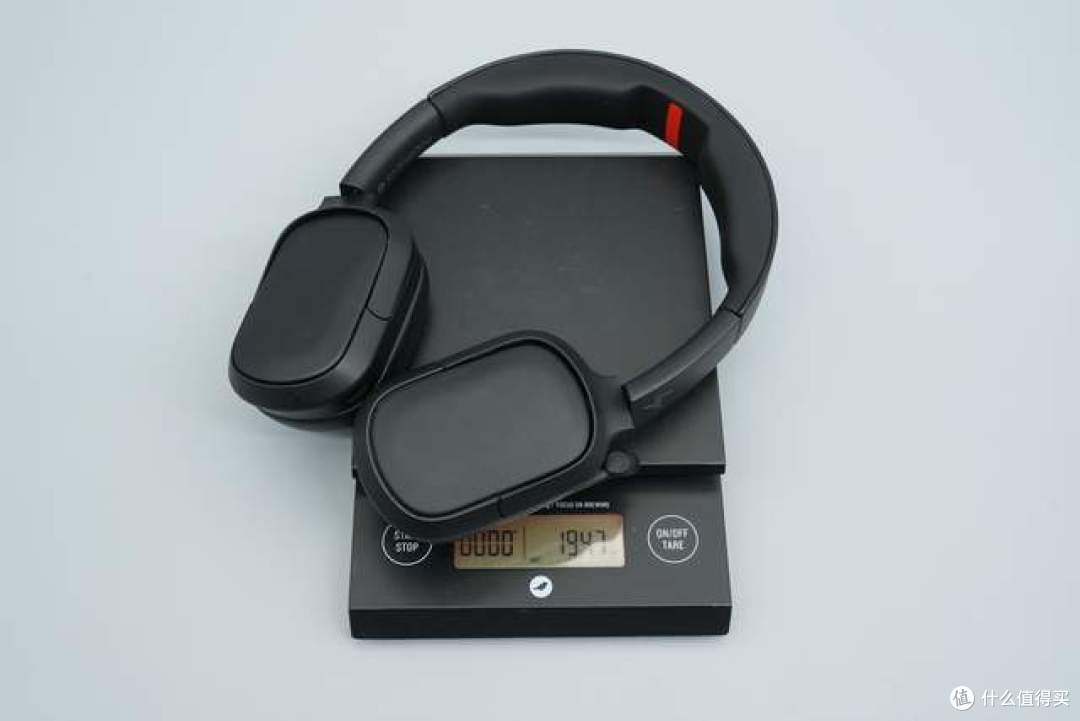

使用电子秤称量耳机的整体重量约为194.7g。
支架尺寸重量

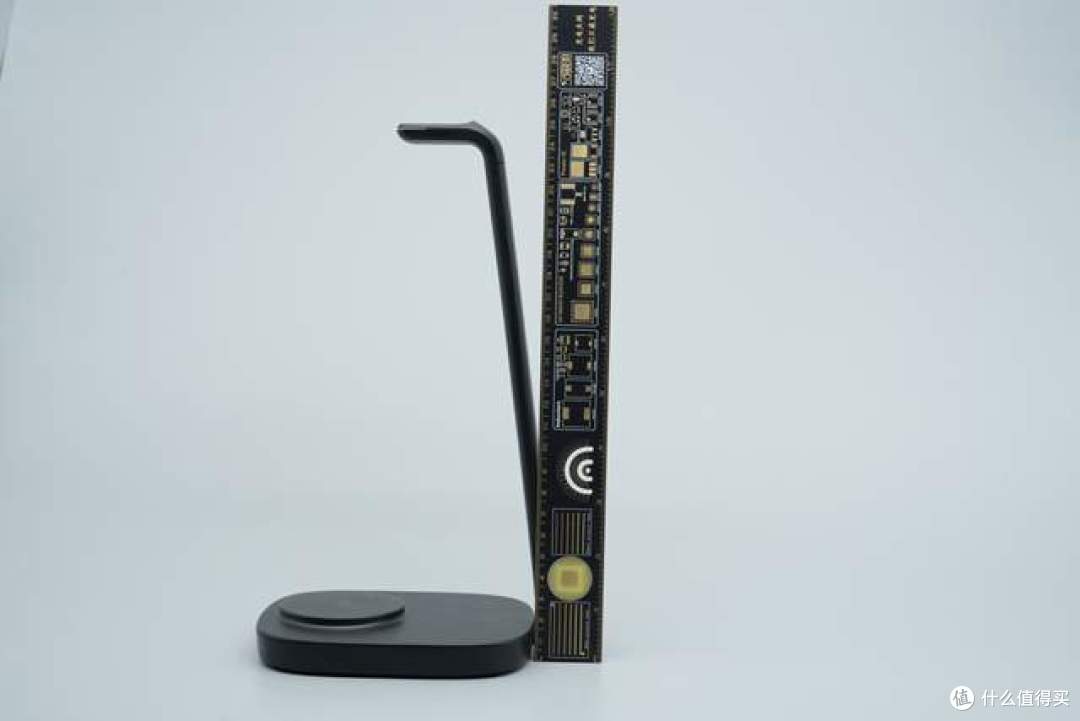

使用直尺测量耳机支架的整体高度约为25.5cm。

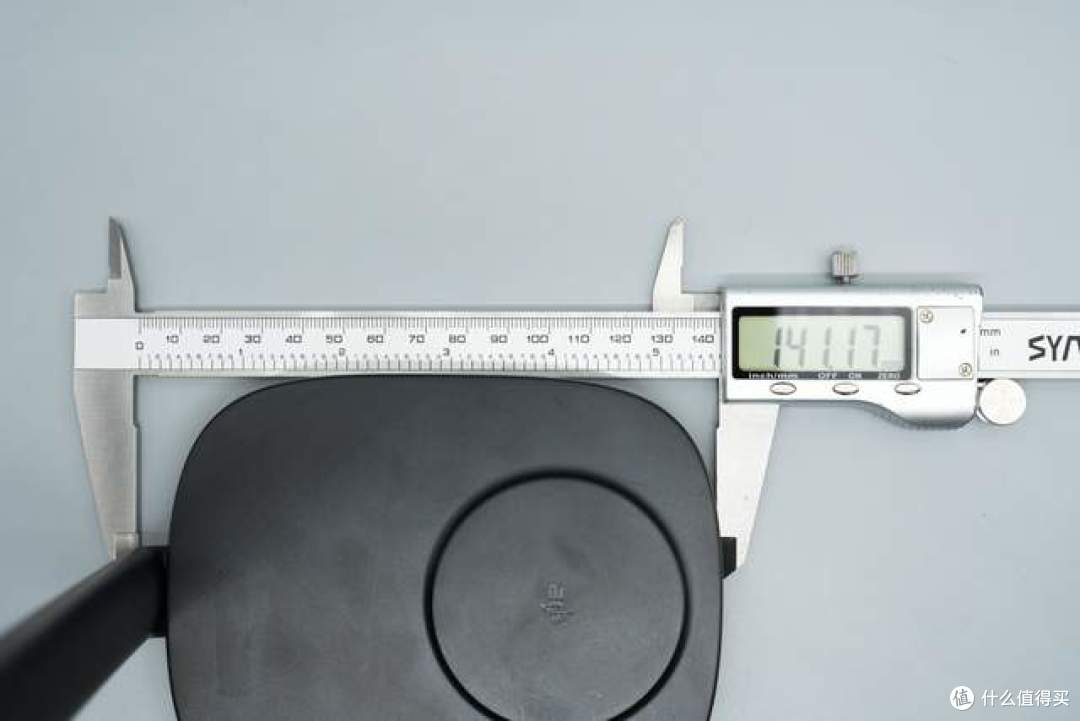

使用游标卡尺测量支架底座的纵向长度约为141.17mm。

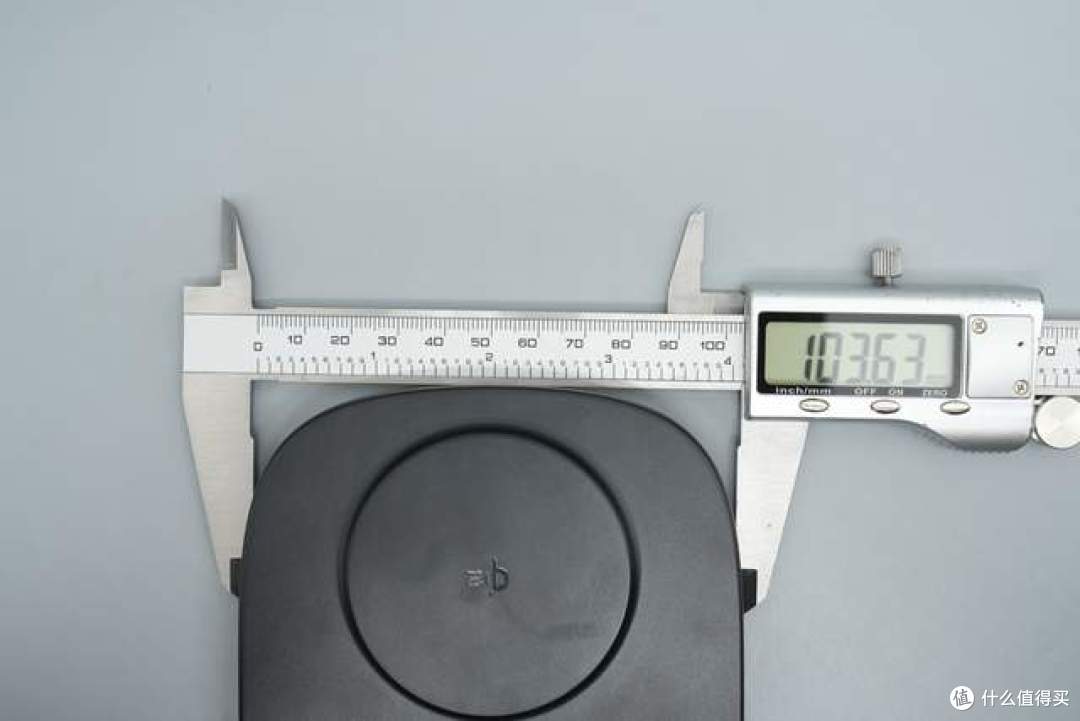

测量支架底座的横向宽度约为103.63mm。

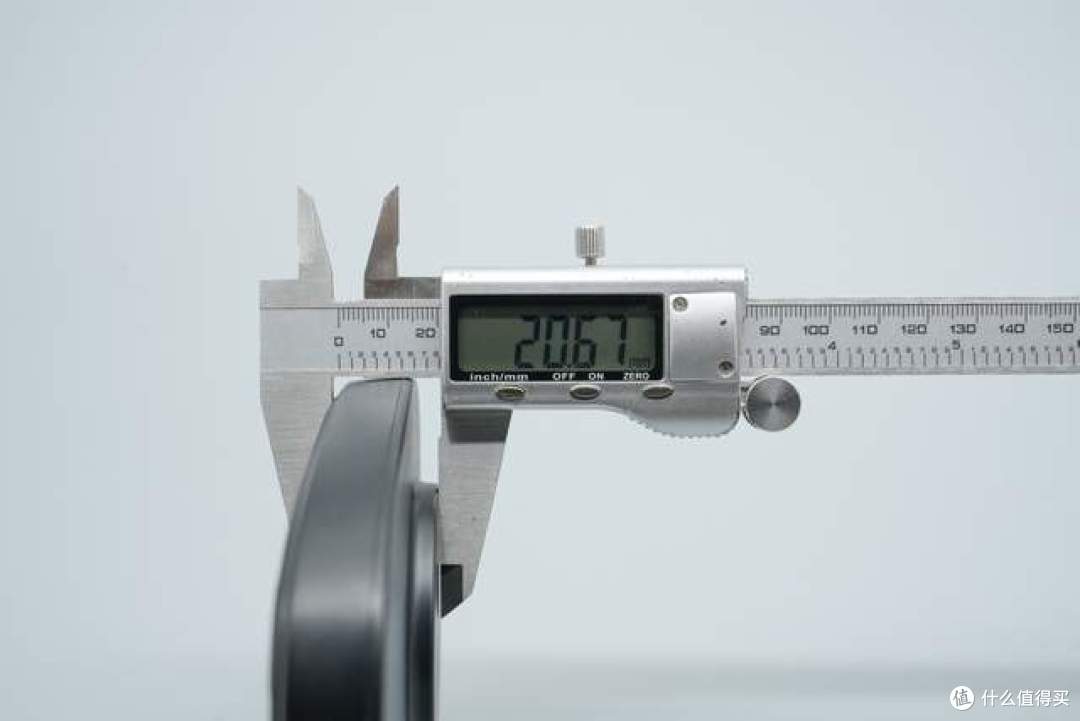

测量支架底座的厚度约为20.67mm。
简单看过产品外观，下文开始正式拆解。
耳机拆解

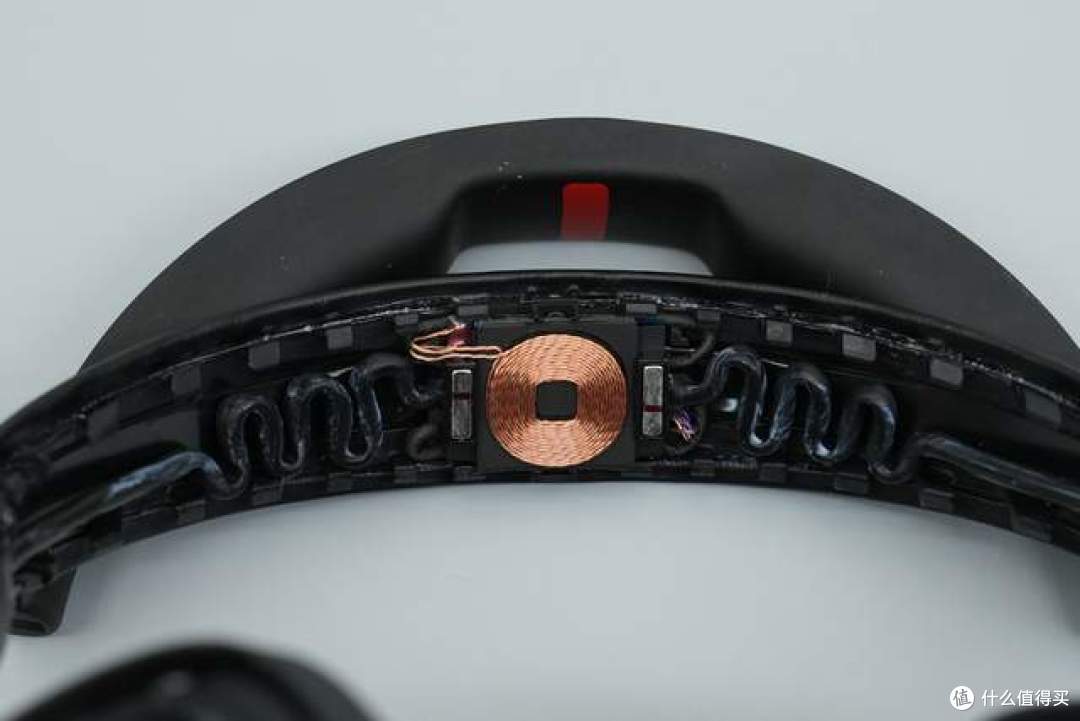

拆开头梁外层的缓冲橡胶，中心嵌有圆形的无线充电接收线圈，用于适配支架无线充。

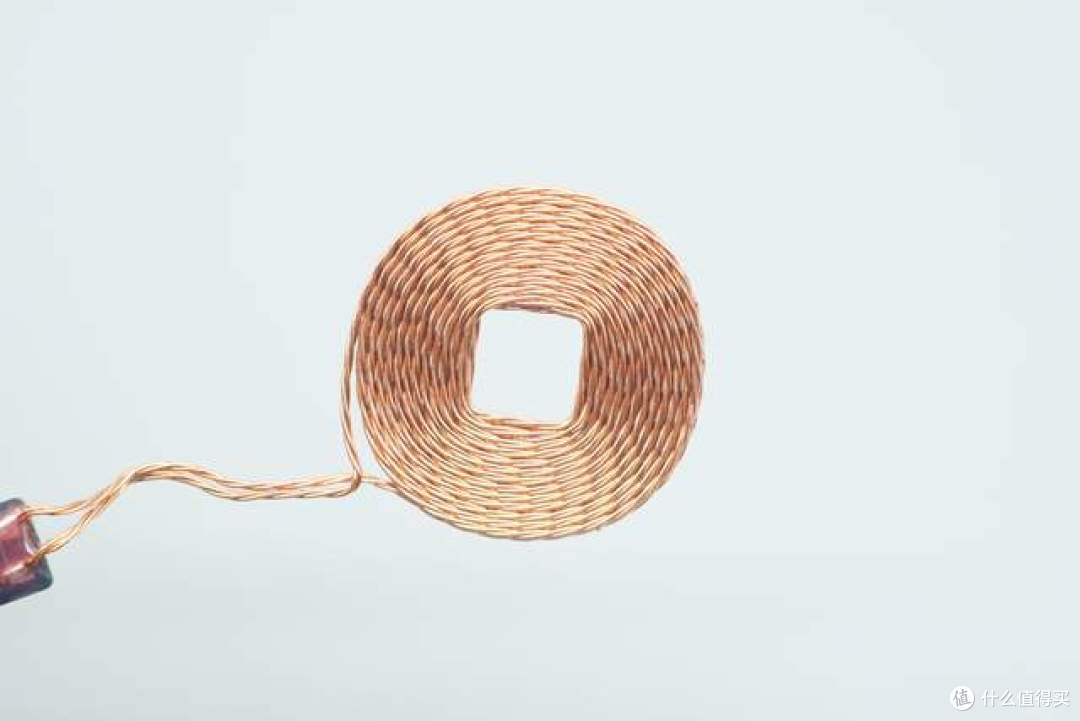

头梁无线充电接收线圈特写，采用利兹线紧密绕制。

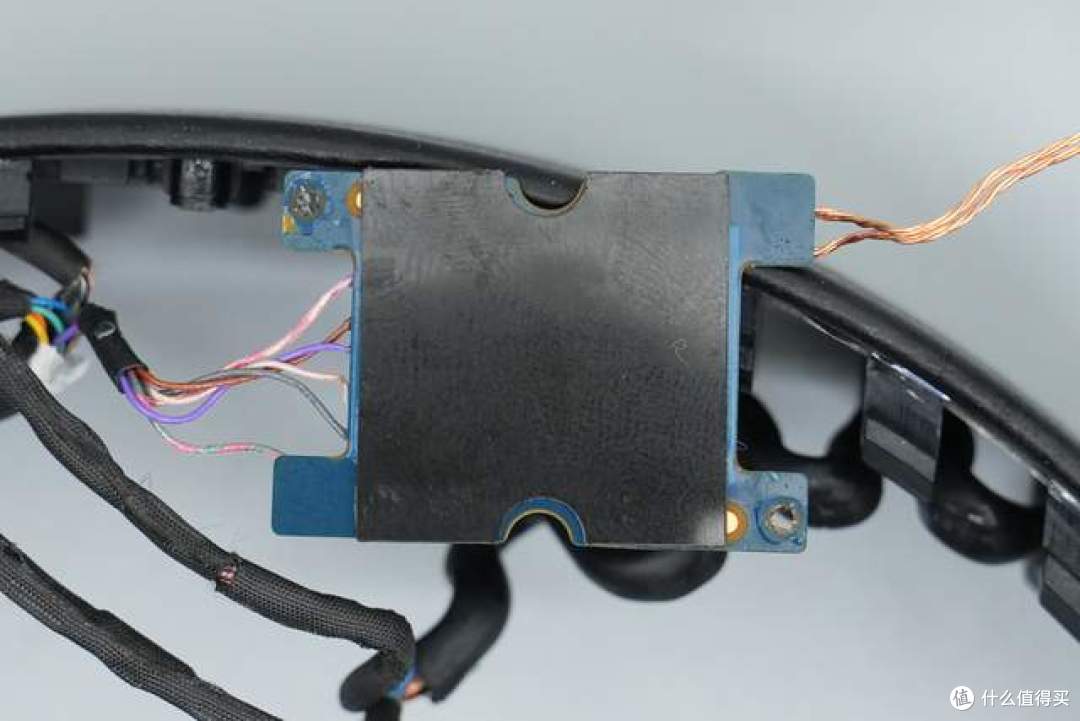

去除无线充接收小板，背面设有隔磁片。

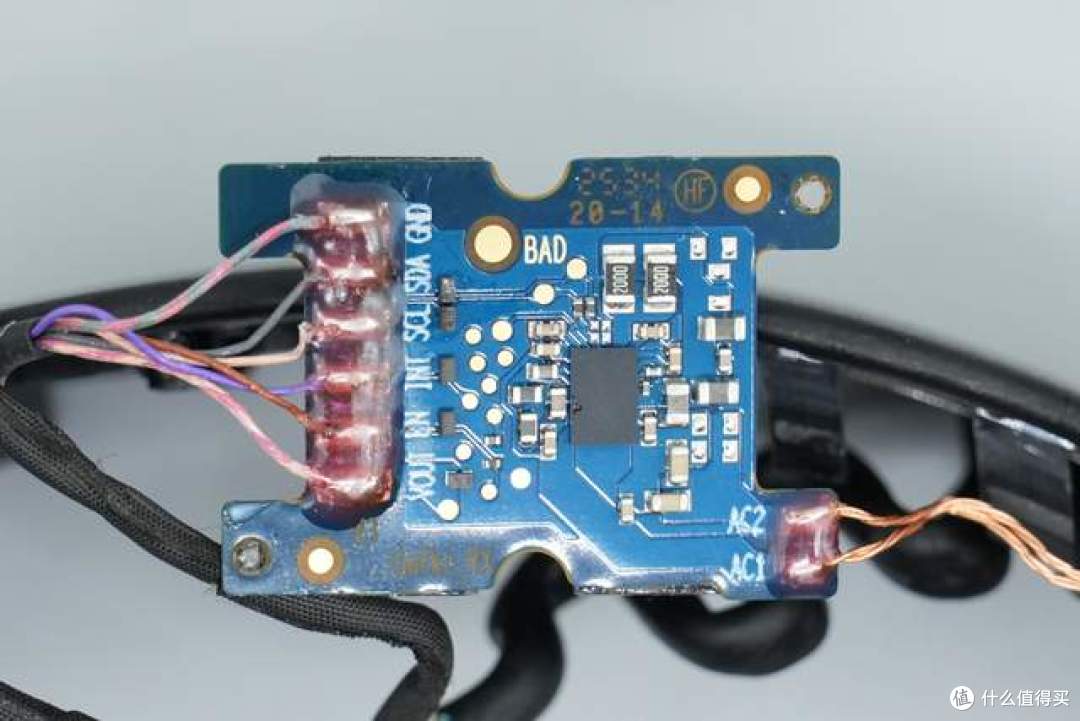

无线充接收小板正面设有无线充接收芯片。

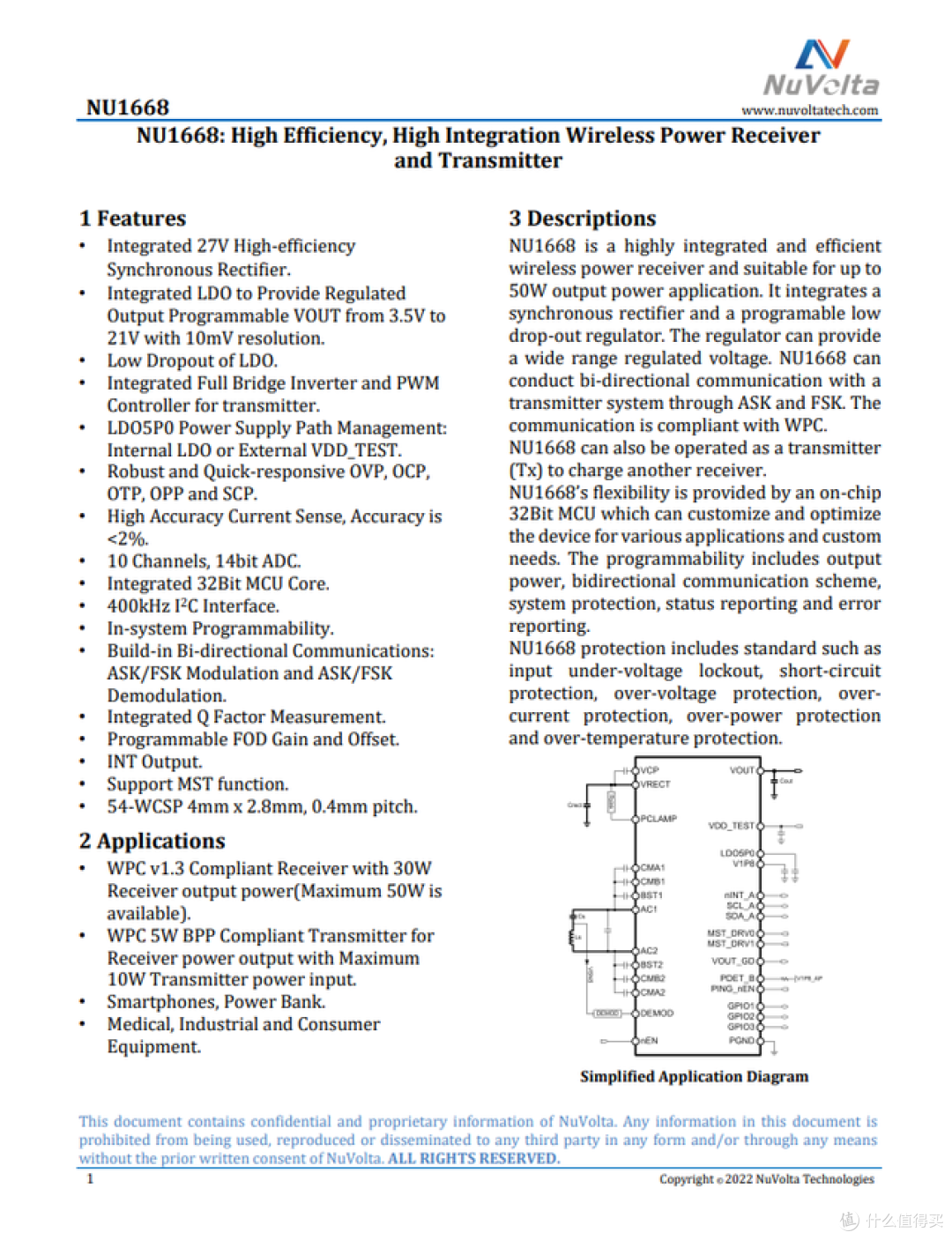

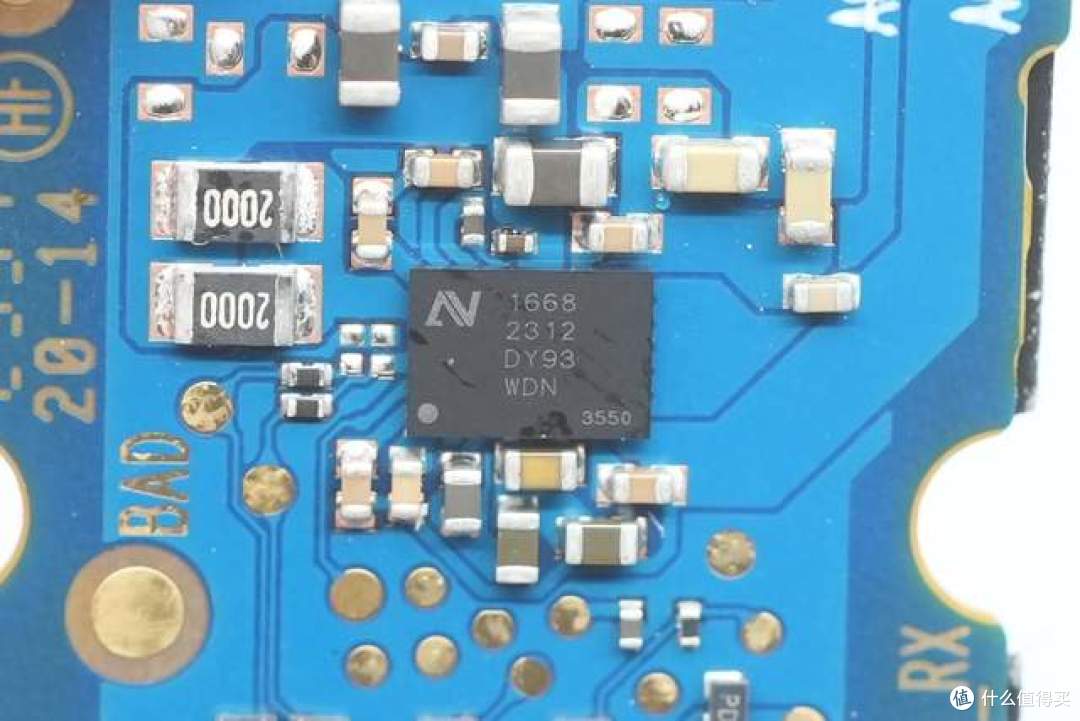

产品内置的无线充接收芯片来自NuVolta伏达，型号为NU1668，采用WCSP54封装，该芯片是一款高度集成且高效的无线充电接收芯片，适用于50W的输出功率应用。
NU1668内置同步整流器和可编程低压差稳压器，稳压器能够提供宽范围的稳定电压。并可通过ASK和FSK进行与发射器系统的双向通信，通信符合WPC标准。
NU1668还可以作为发射器（Tx）运行，用于给其他接收器充电。同时其内置32位MCU，可根据不同的应用和定制需求进行定制和优化，可对输出功率、双向通信方案、系统保护、状态报告和错误报告等进行编程。
该芯片还具有多种保护机制，如输入欠压锁定、短路保护、过压保护、过流保护、过功率保护和过温保护等。
撬开右耳外壳面板，内侧设计有定位卡扣结构以及用于切换播放、暂停的按键。

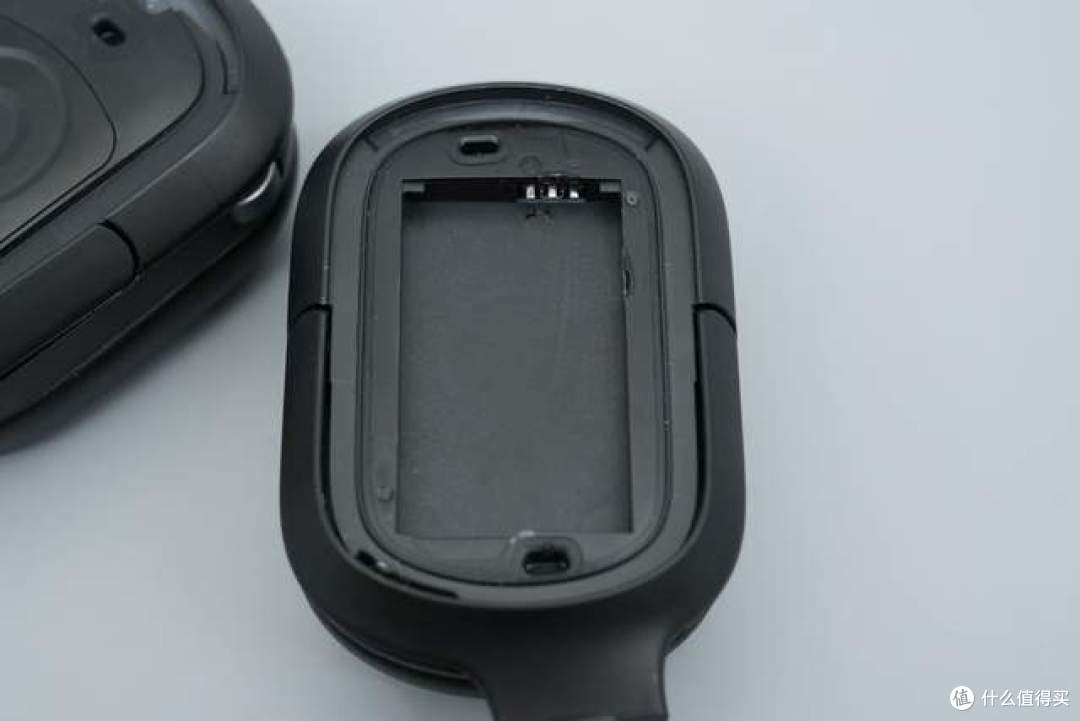

撬开左耳外壳面板，内部留有凹槽，用于容纳内置电池。
取下保护垫片，露出下方的固定螺丝。

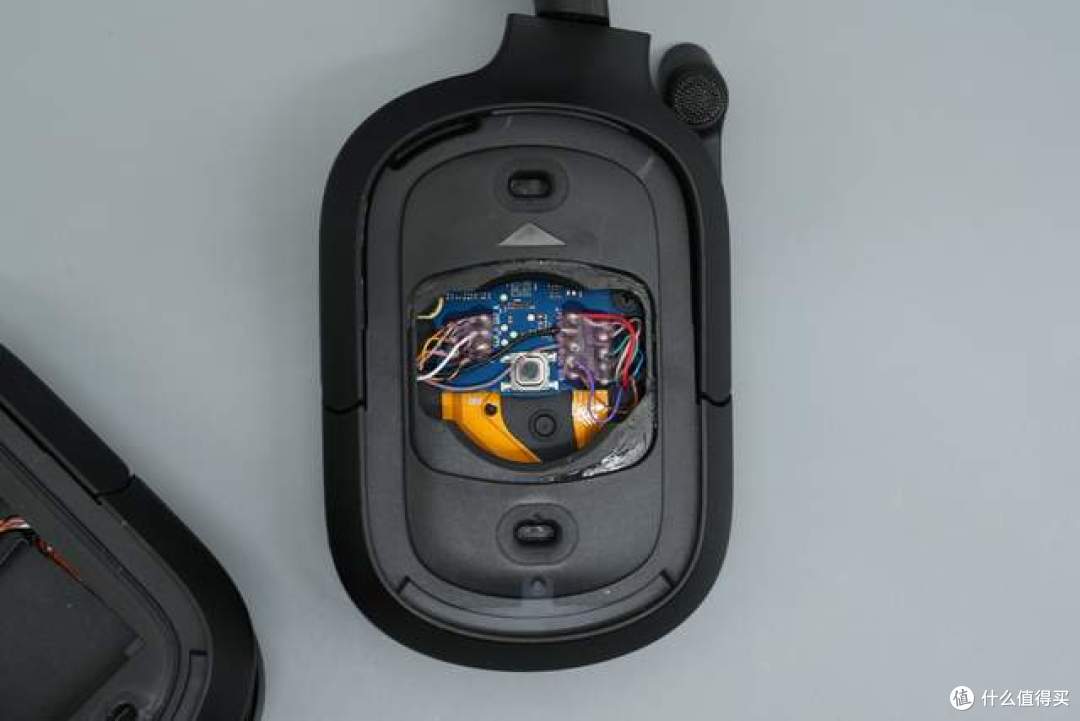

打开右耳外壳的按键盖板，可见内部PCBA设有一个按键开关。

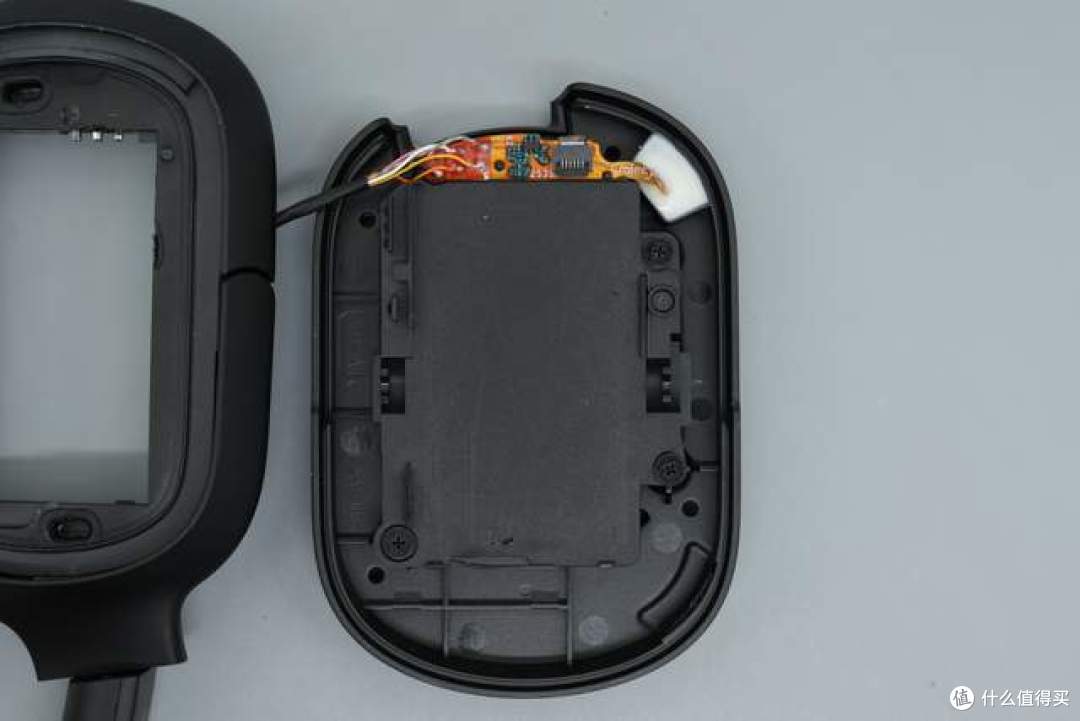

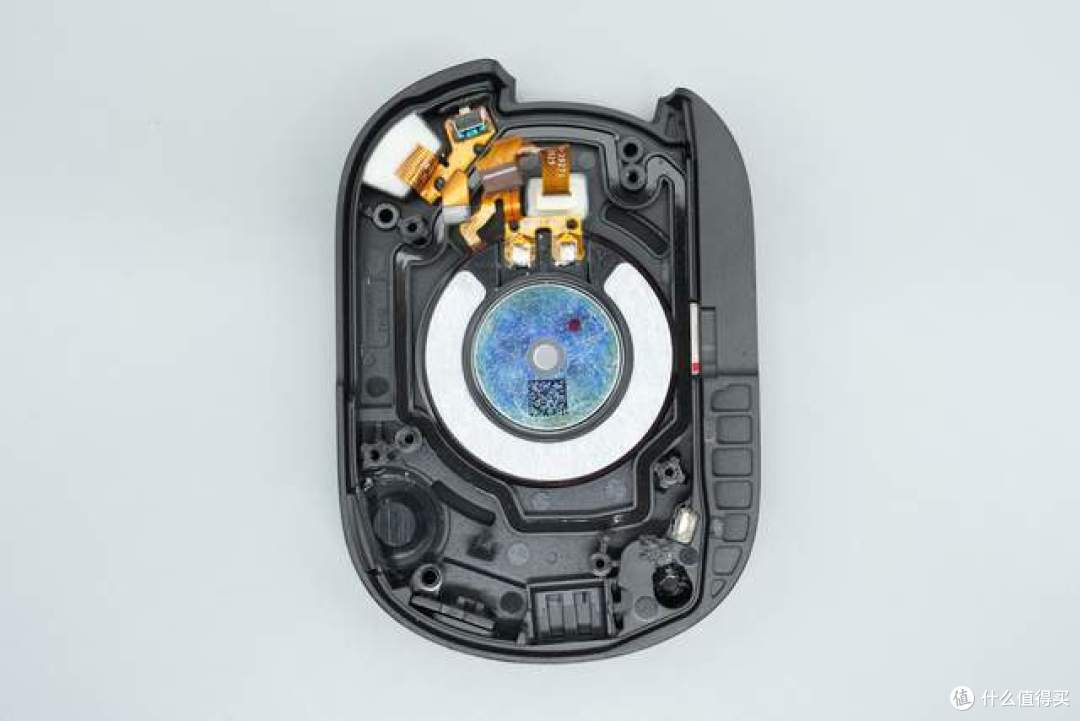

打开左耳外壳后盖，内部主要容纳锂电池，下方为扬声器单元，顶部贴有FPC排线。

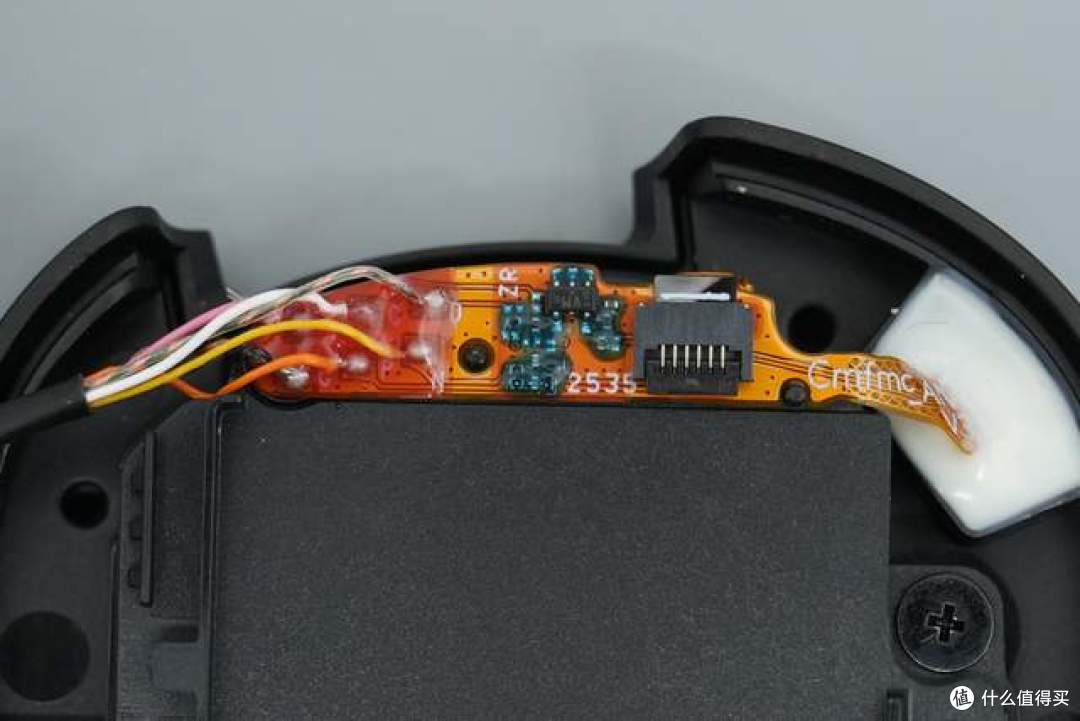

FPC排线特写。

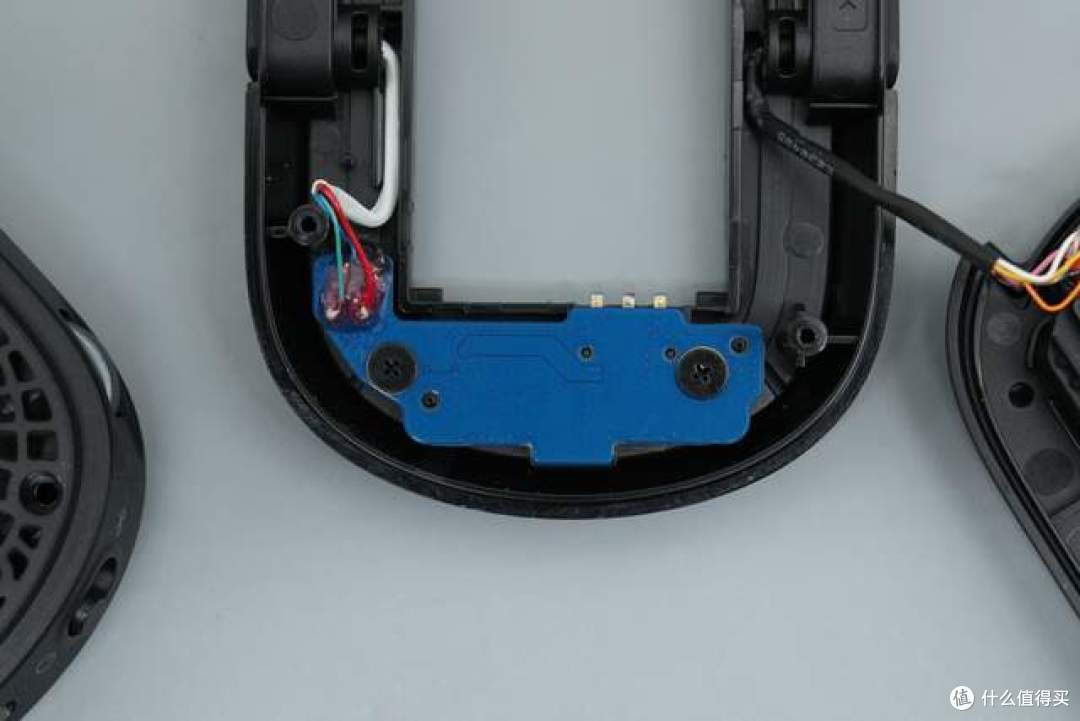

用于连接电池的小板设有连接电池的触点和固定螺丝。
用于连接电池的小板正面特写。

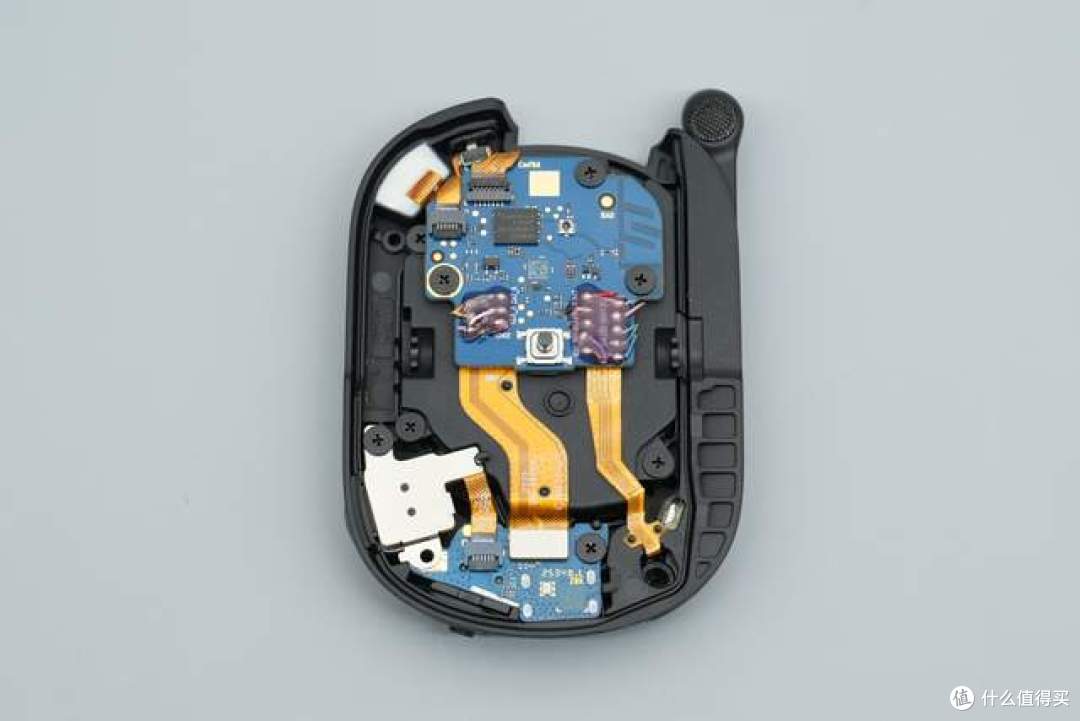

右耳腔体内部的PCBA模块布局一览，分为主控小板和功能控制小板，并通过多组柔性FPC排线连接。

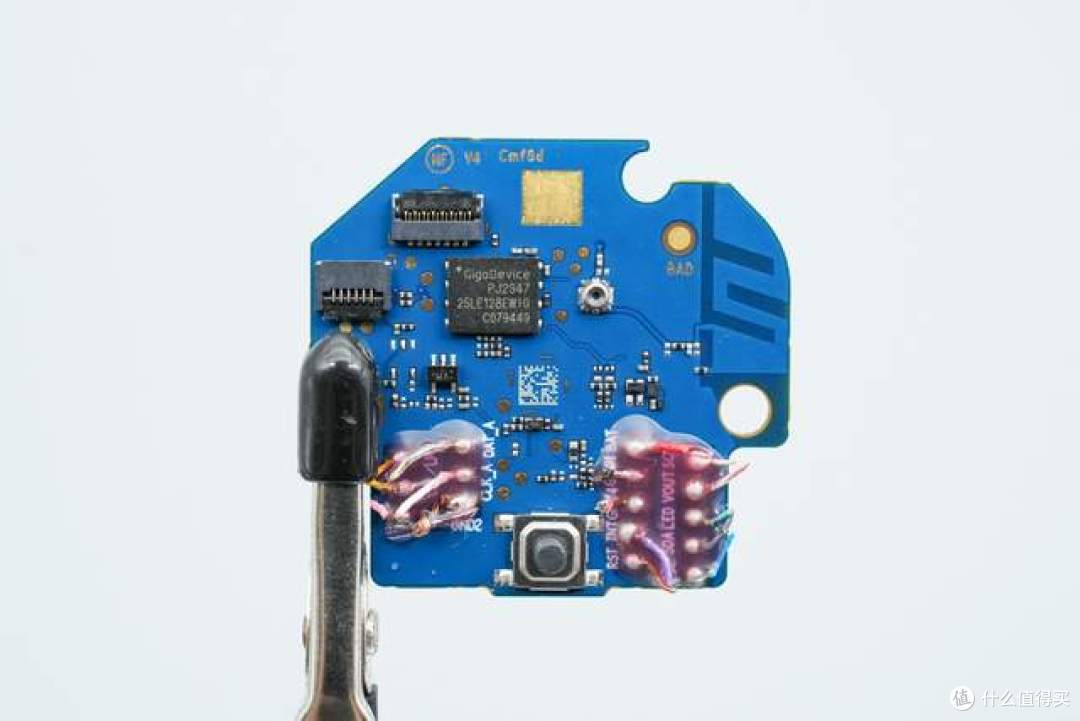

主控小板正面设有NOR Flash、排线连接座以及按键等元器件。

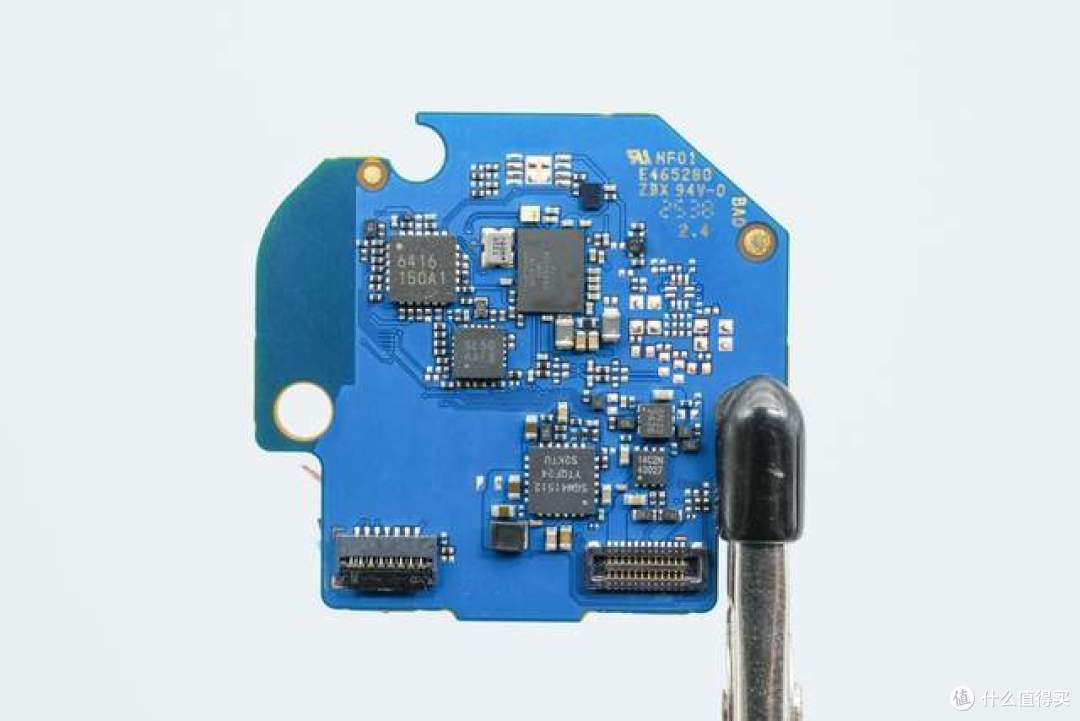

主控小板背面设有蓝牙音频SoC以及锂电充电芯片等元器件。

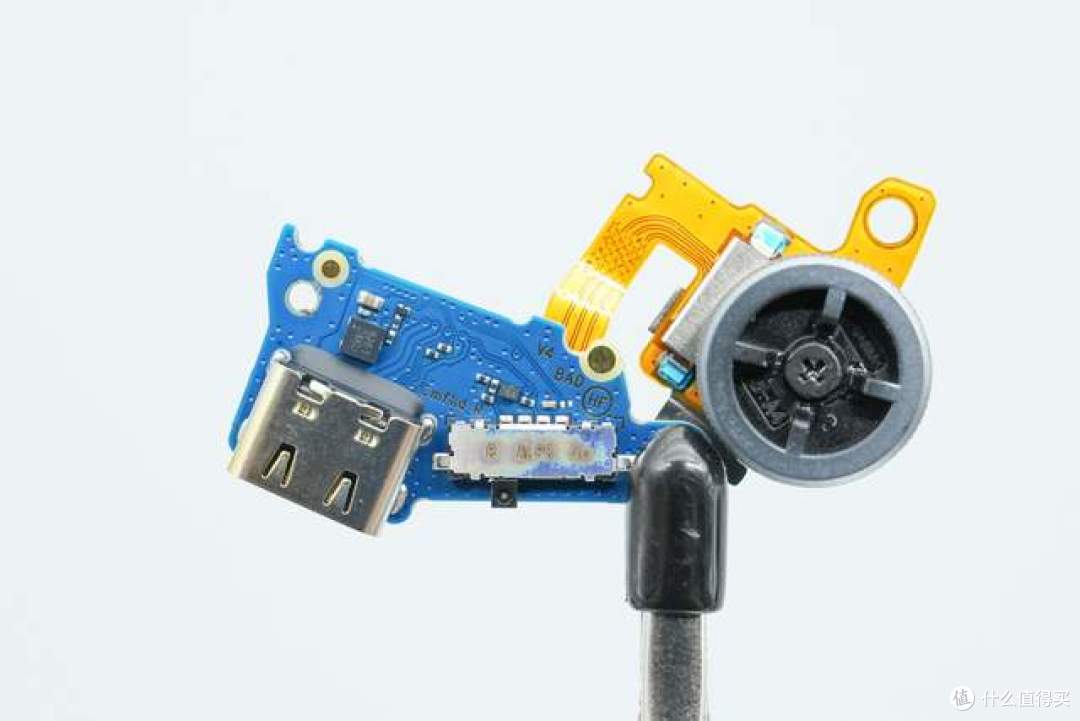

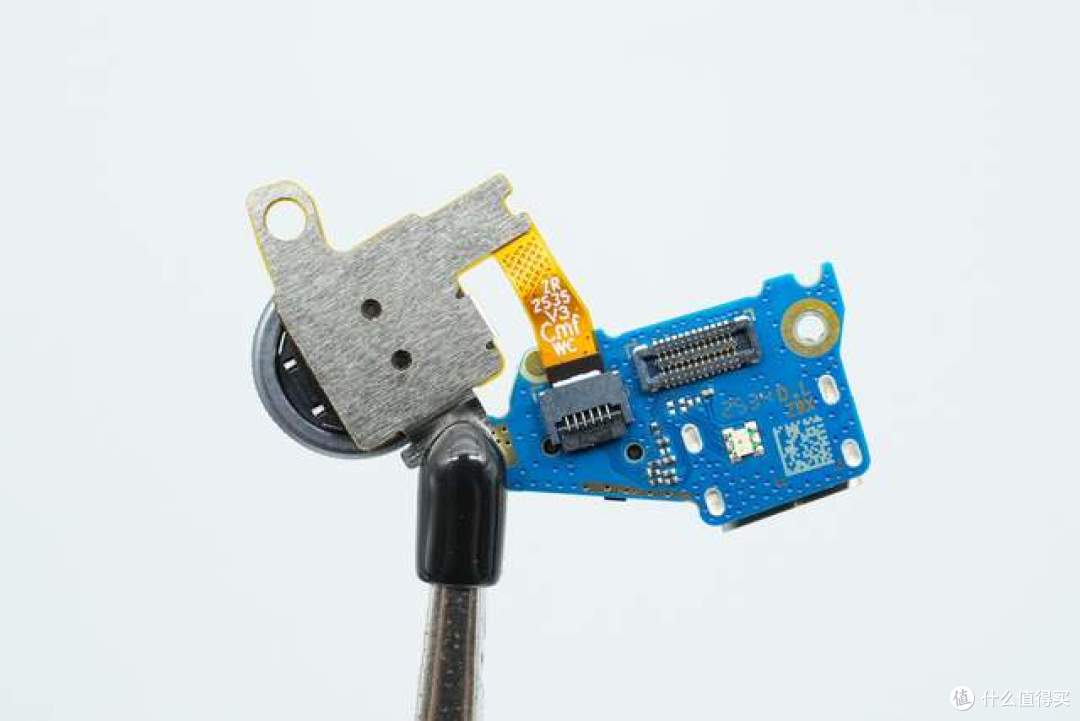

耳机侧面的功能控制小板正面特写，板载USB-C母座、金属音量调节滚轮以及拨动开关。
功能控制小板背面还设有LED指示灯，用于指示连接以及充电状态。
耳机内置的扬声器单元特写。

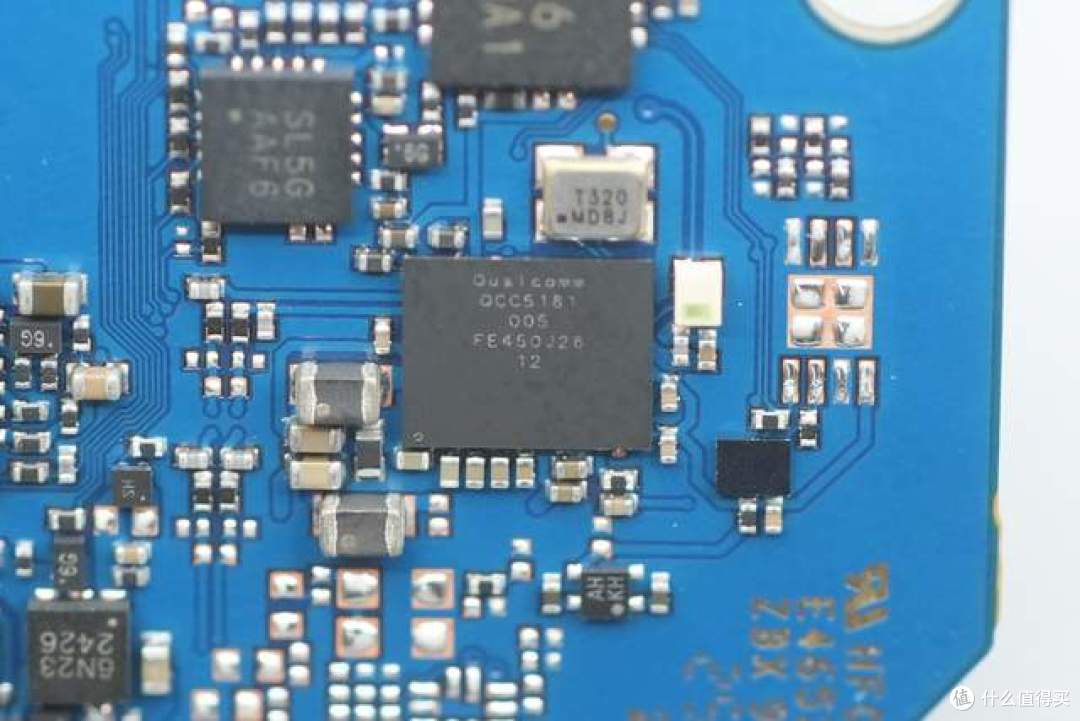

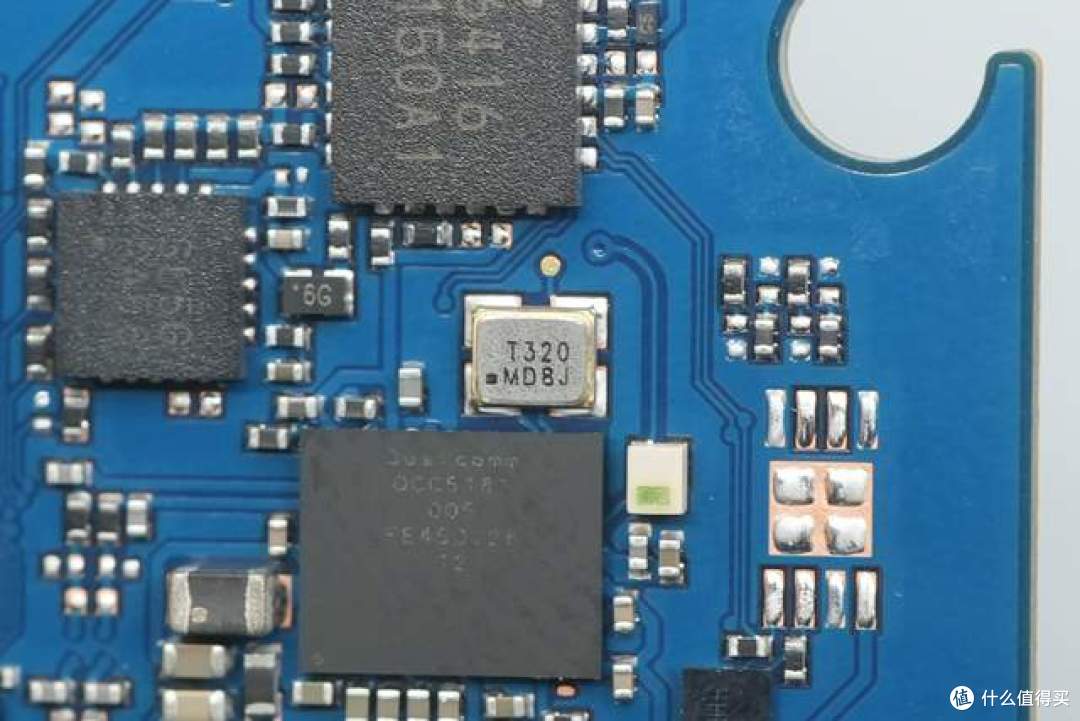

产品内置的蓝牙音频SoC为Qualcomm高通QCC5181，采用WLCSP99封装。隶属于第二代高通S5音频平台，支持蓝牙5.4，充分符合支持全新蓝牙LE Audio的要求，包括Auracast广播音频。
该芯片支持Snapdragon Sound骁龙畅听技术，并为其带来了全新特性，包括以动态头部追踪支持空间音频、48kHz无损音乐串流以及手机和耳塞间48ms的极低时延游戏体验。
一颗晶振用于为蓝牙音频SoC发出时钟信号。

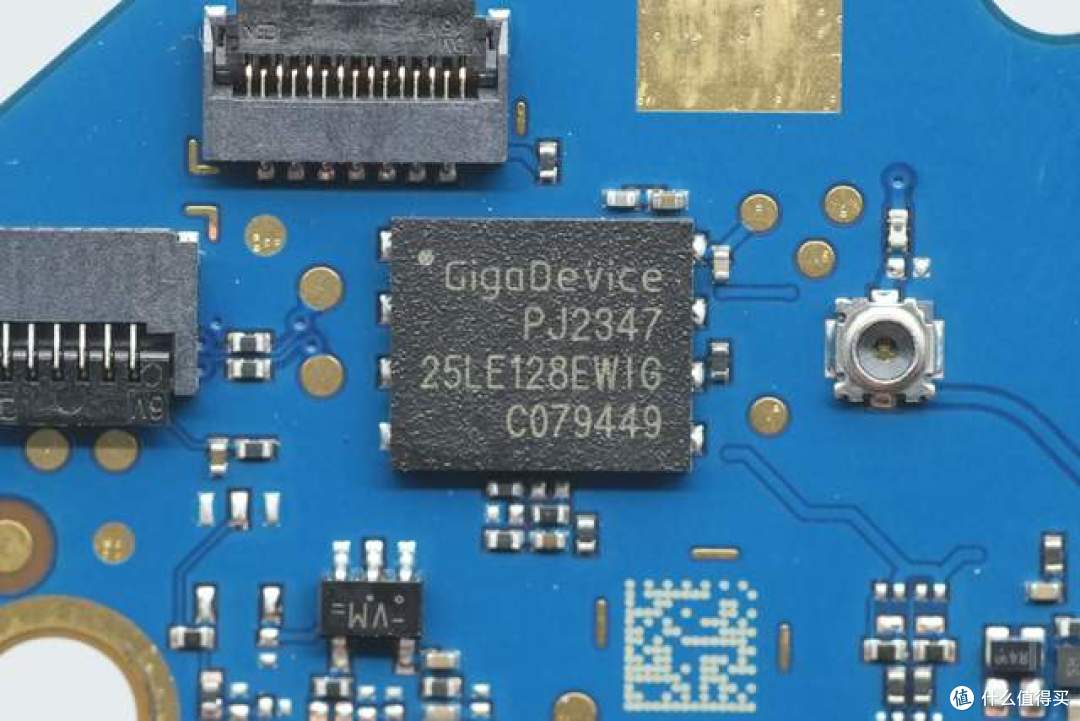

一颗NOR Flash来自GigaDevice兆易创新，型号为GD25LE128E，容量128Mbit，采用WSON8封装。

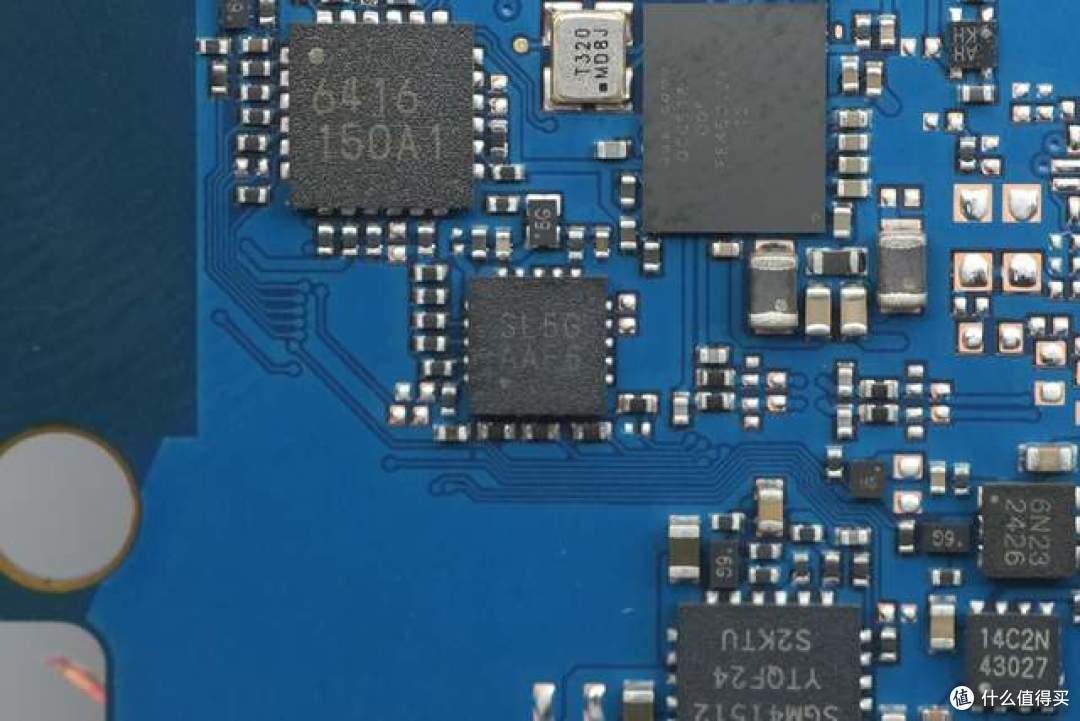

一颗丝印6416和SL5G的芯片。

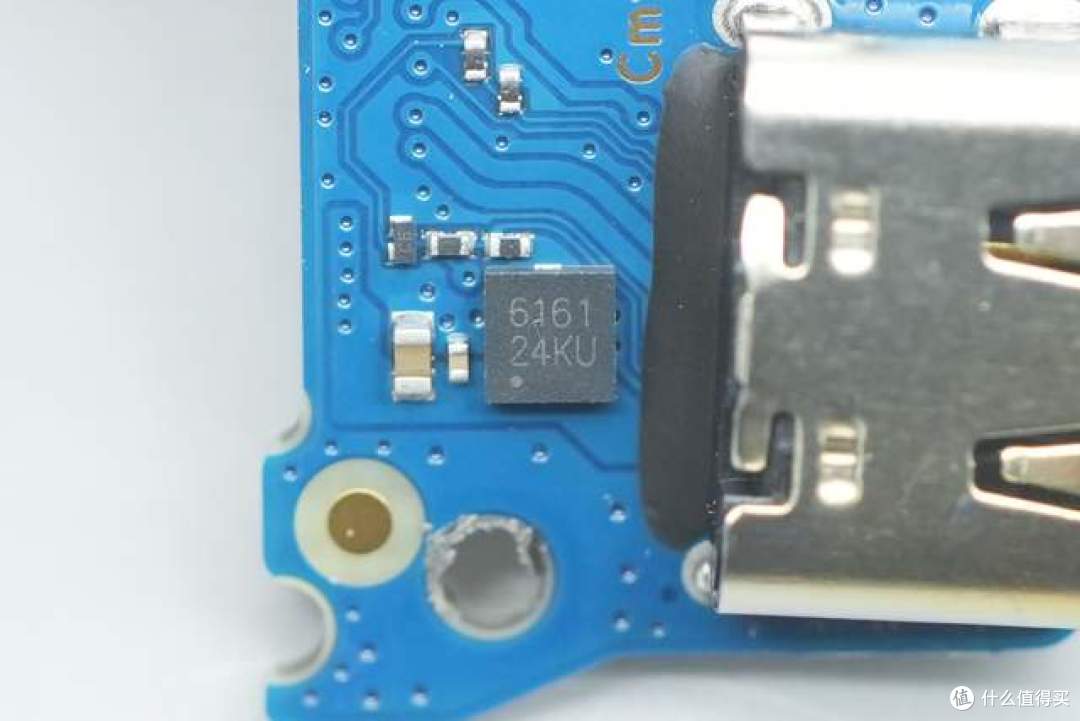

一颗丝印6161的器件。

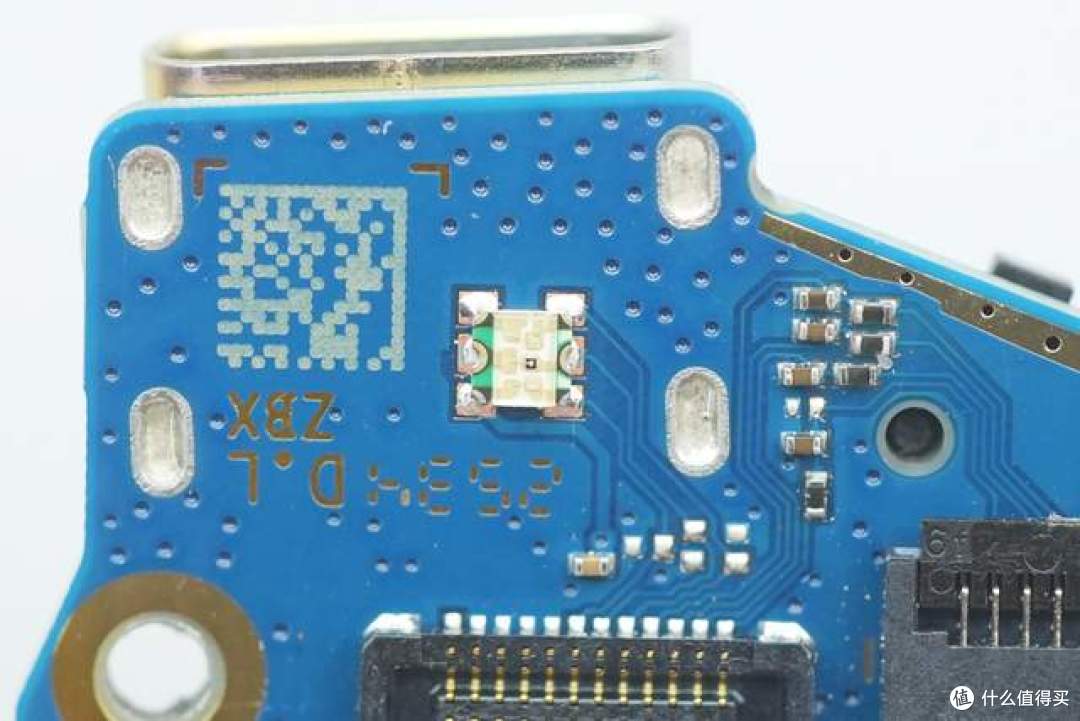

一颗LED指示灯，用于指示充电状态和产品连接状态。

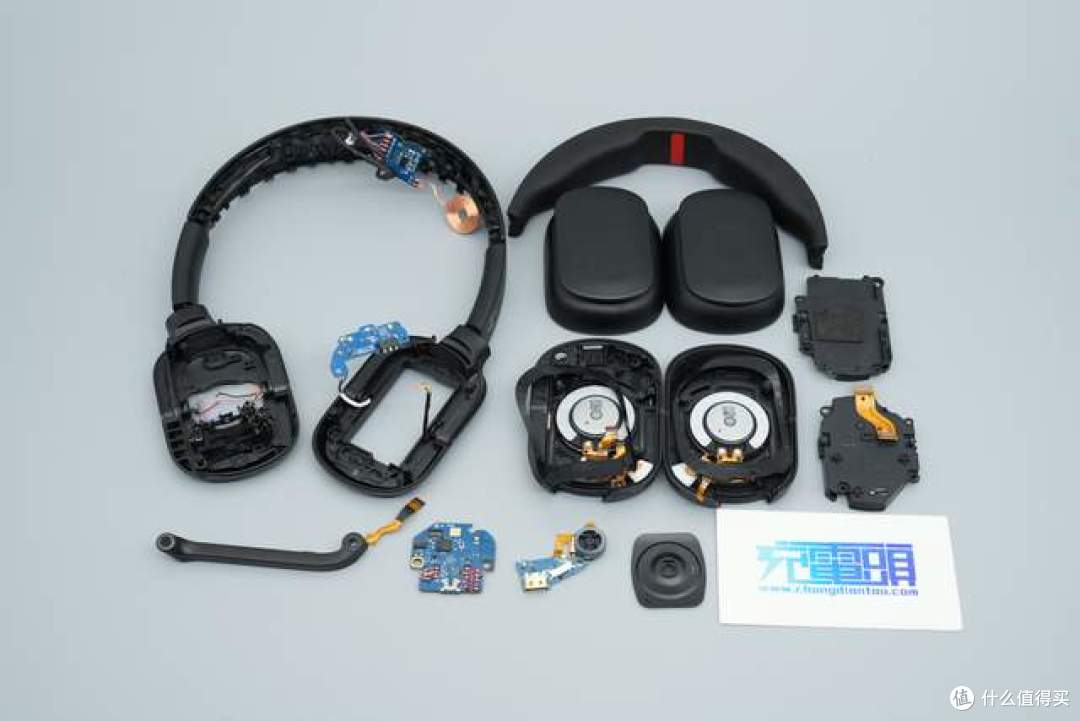

耳机部分拆解完毕，来一张全家福。
接下来继续拆解产品配套的二合一充电支架。
支架拆解

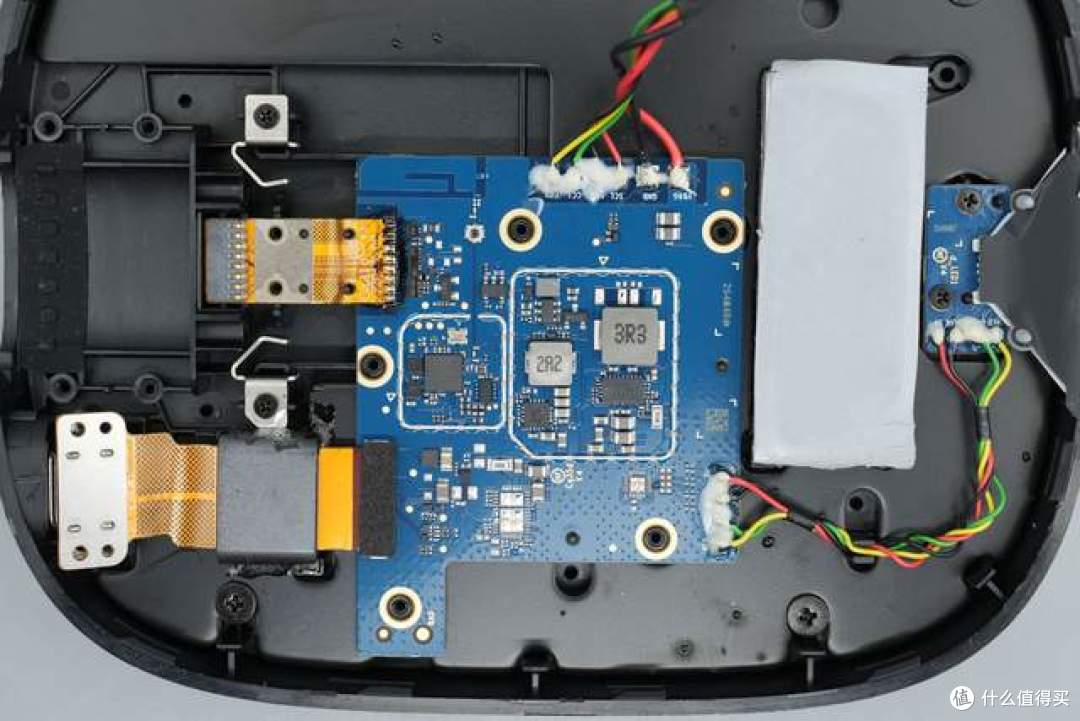

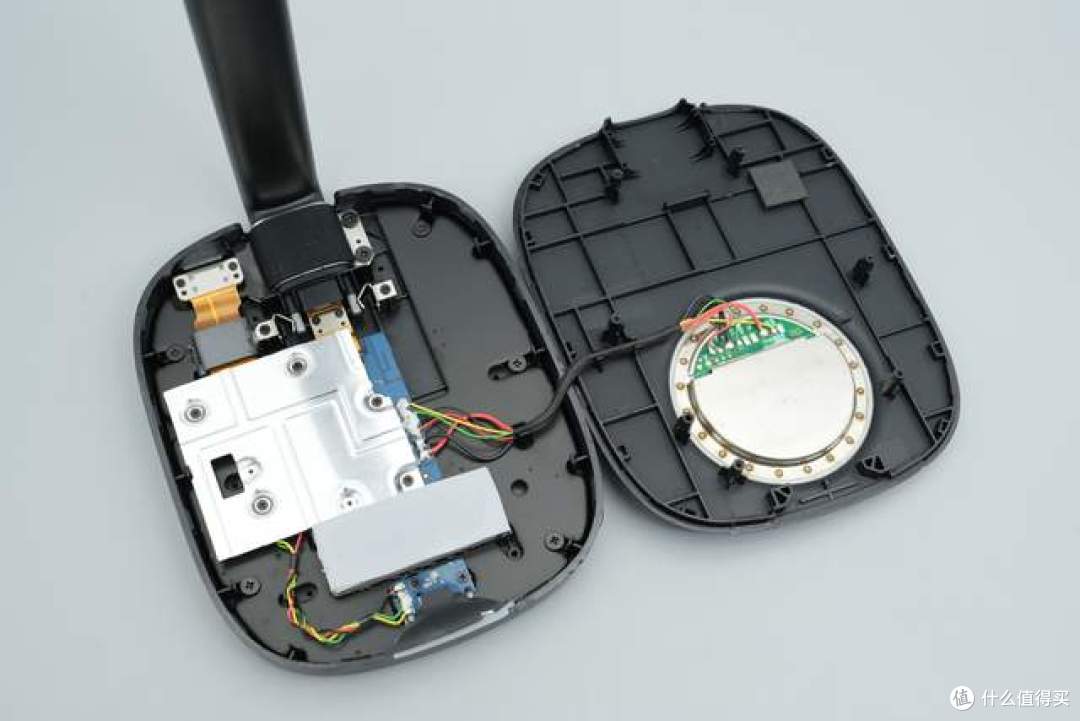

拧下底盖固定螺丝并打开底座，内部整齐地布置有无线充电主控板以及Qi2无线充模组。

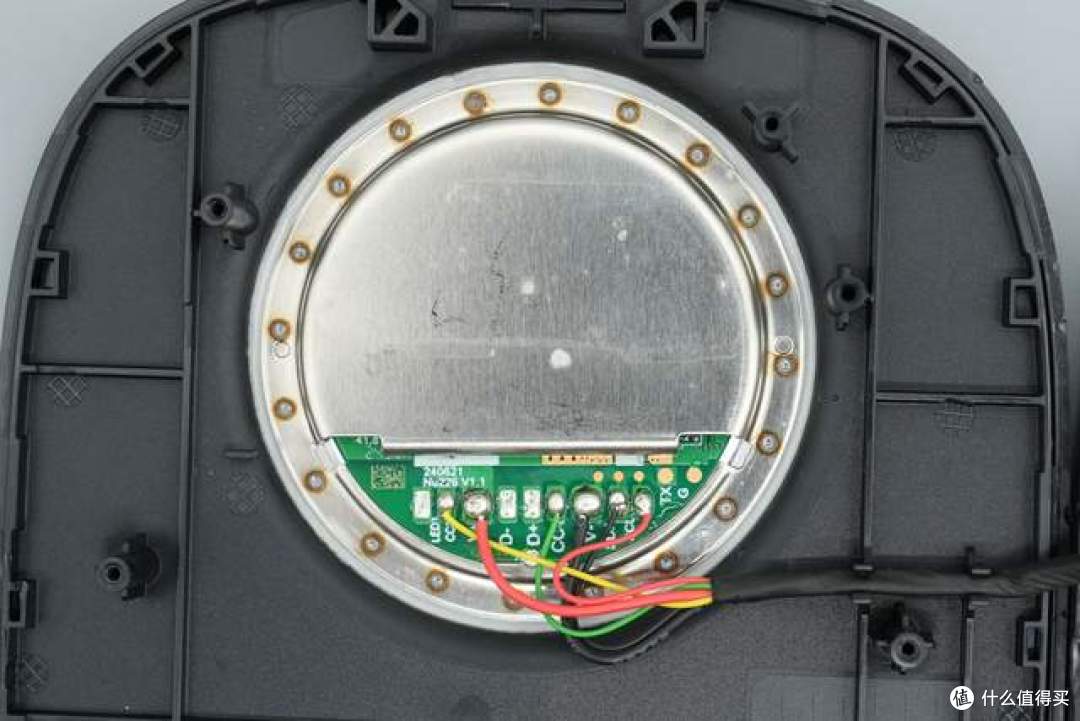

Qi2无线充模组特写，采用伏达MPP module NU226模组。
移除金属盖板后，主控板如图所示。

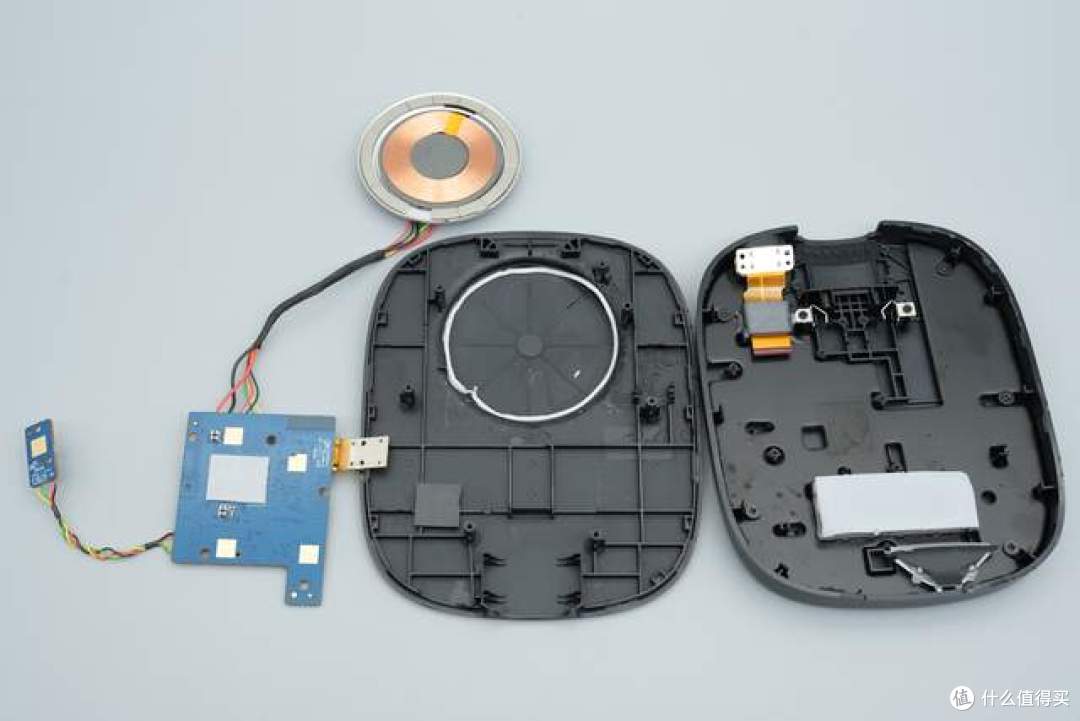

将支架底座内部的各个模块依次拆出。

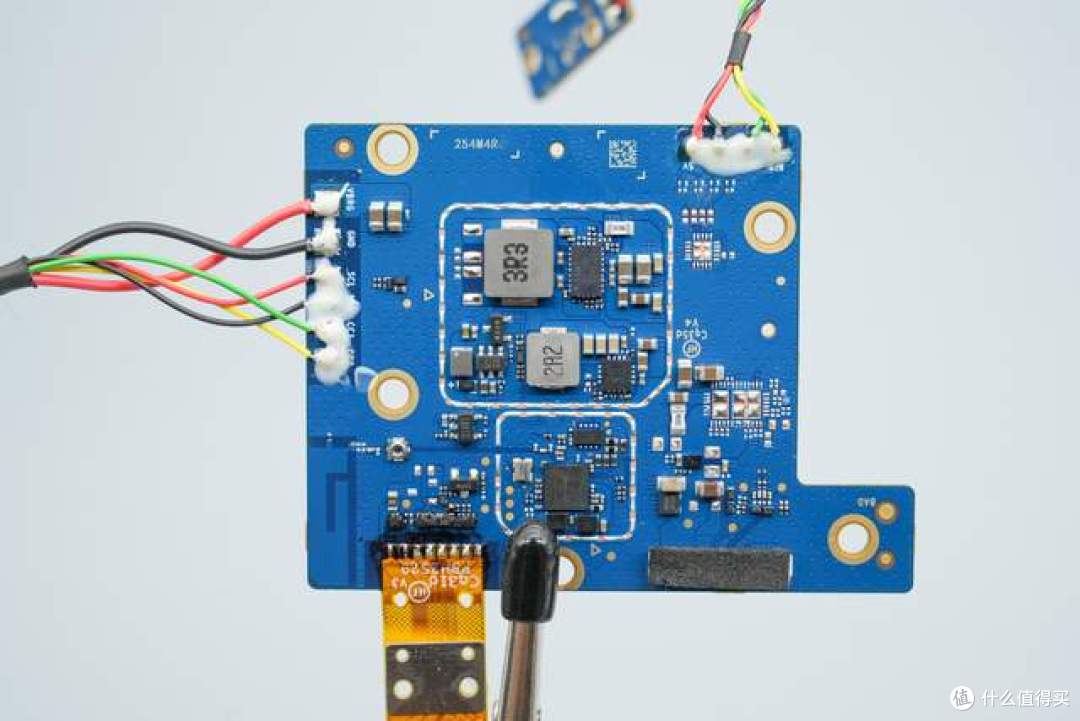

主控板正面主要设有蓝牙主控SoC、升降压芯片等元器件。

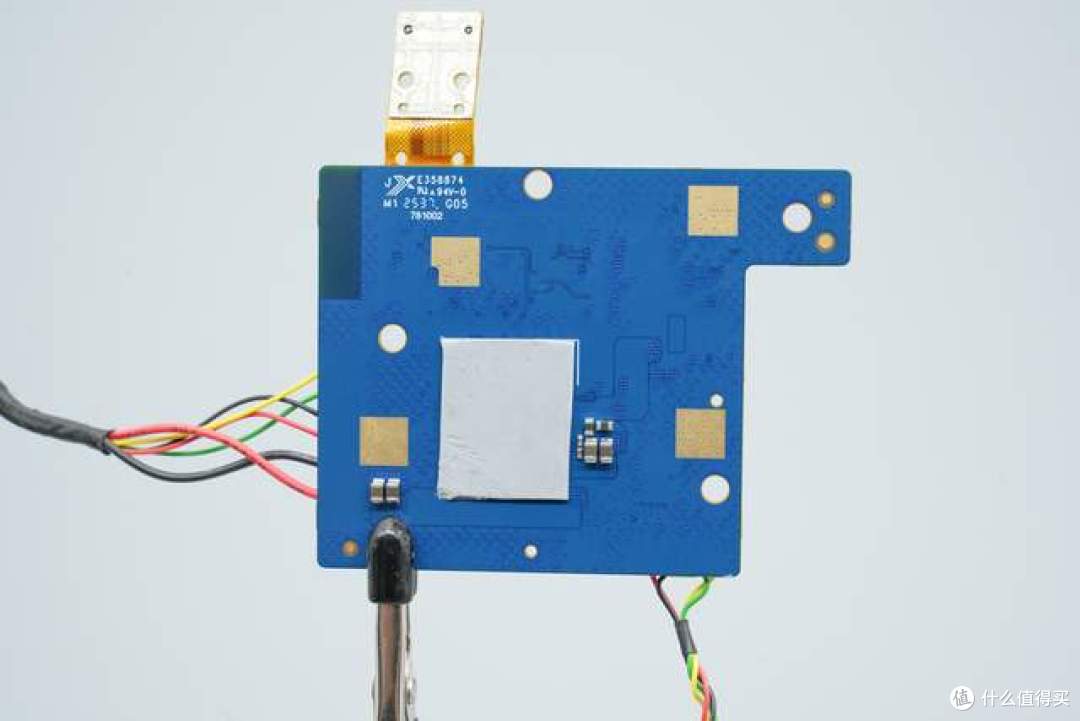

主控板背面如图所示。

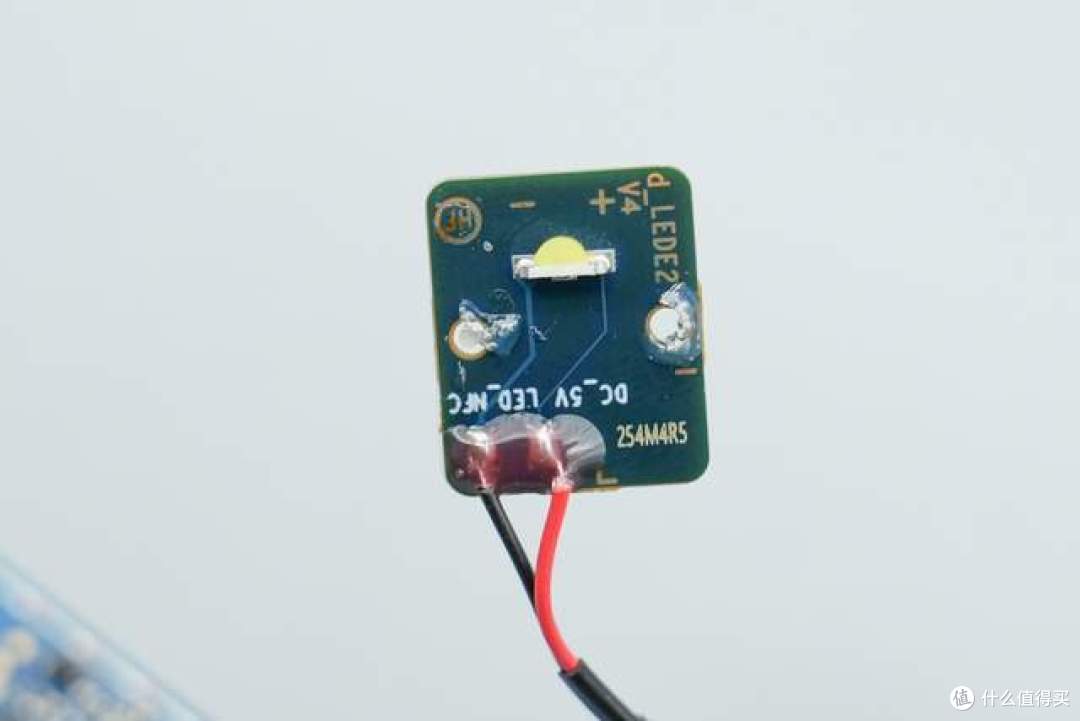

LED指示灯小板如图所示。

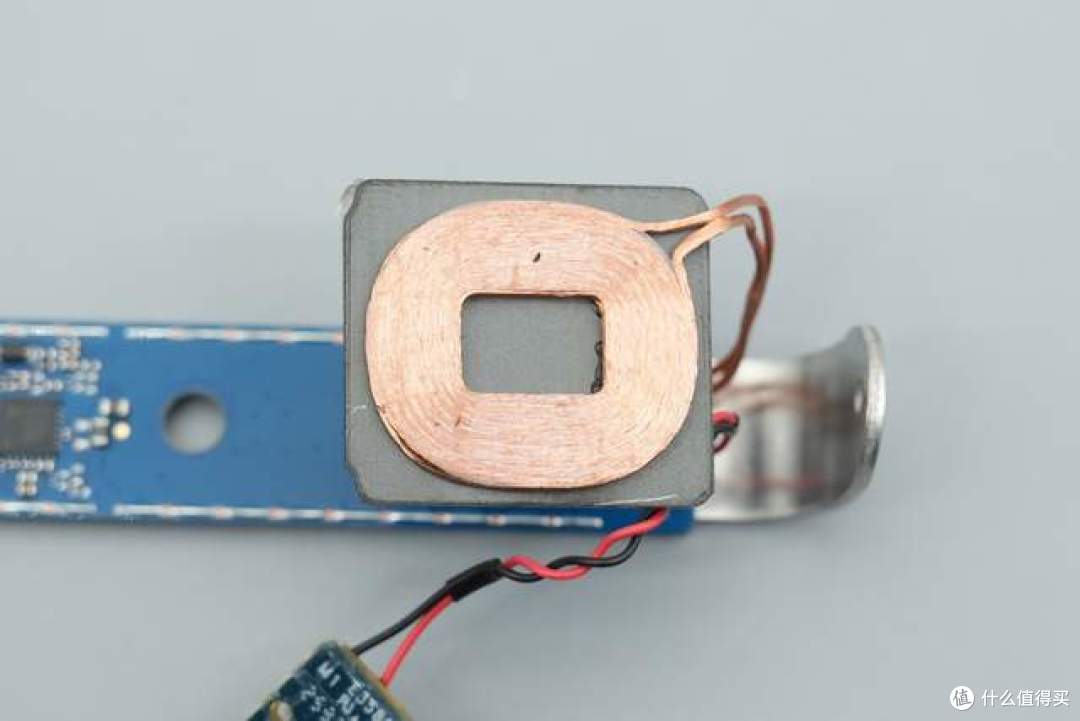

产品支架处设有独立的无线充小板以及无线充线圈。

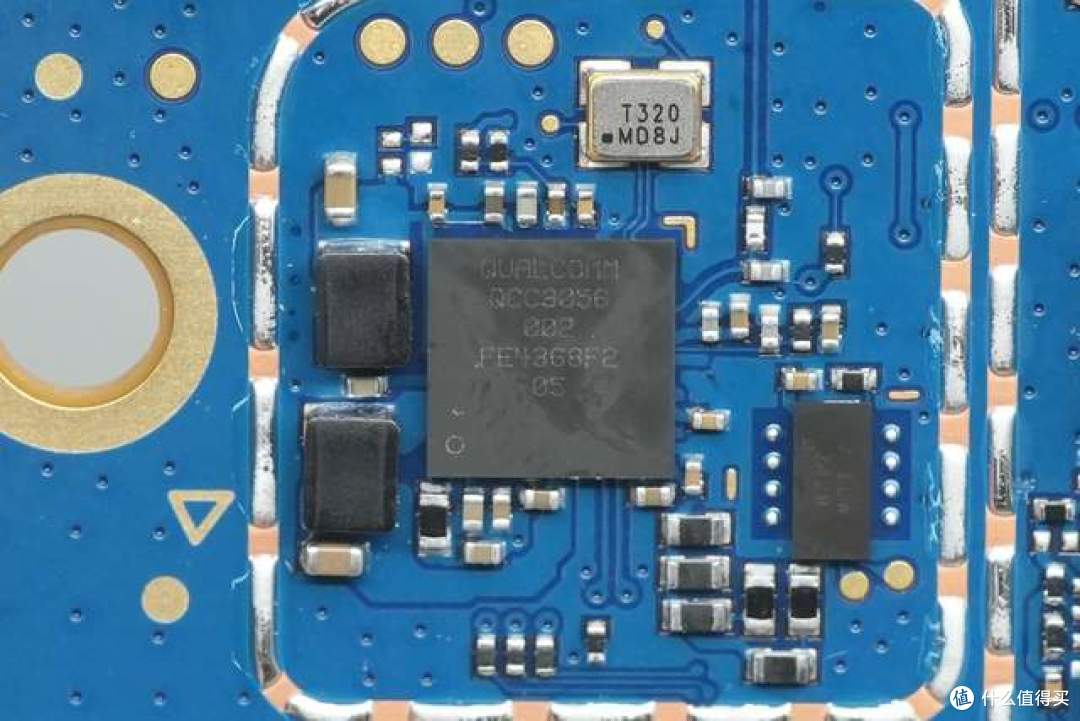

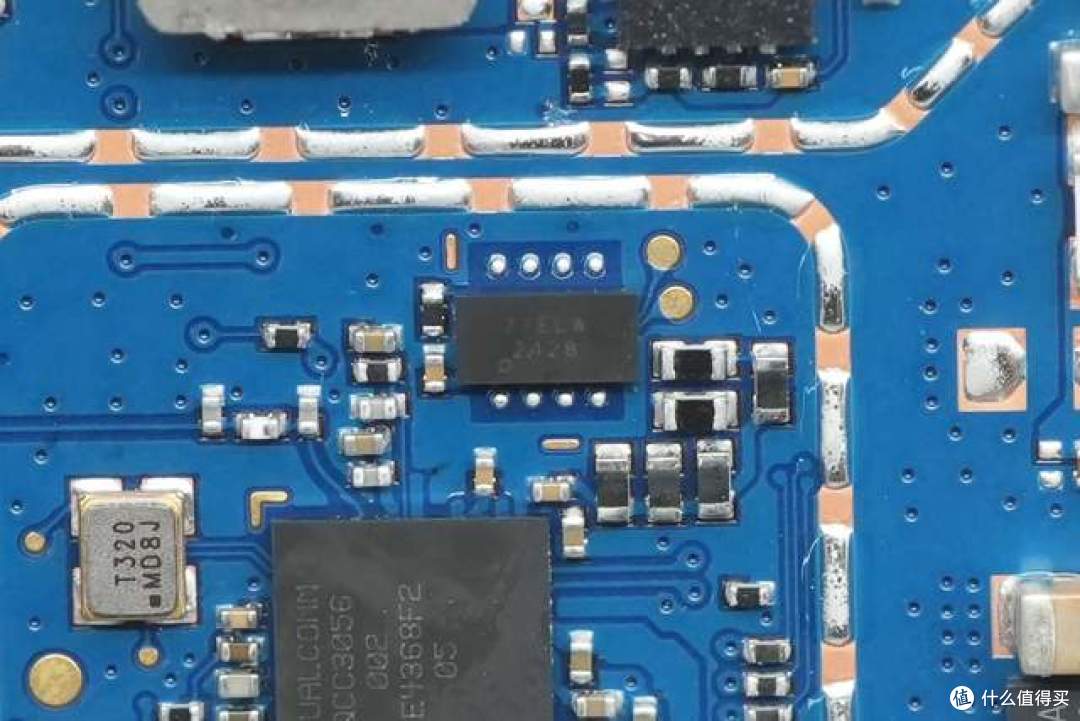

底座部分内置Qualcomm高通QCC3056蓝牙音频SoC，采用WLCSP封装，内置四核处理器架构，支持蓝牙5.3和Qualcomm TrueWireless镜像技术，提供稳定的连接。

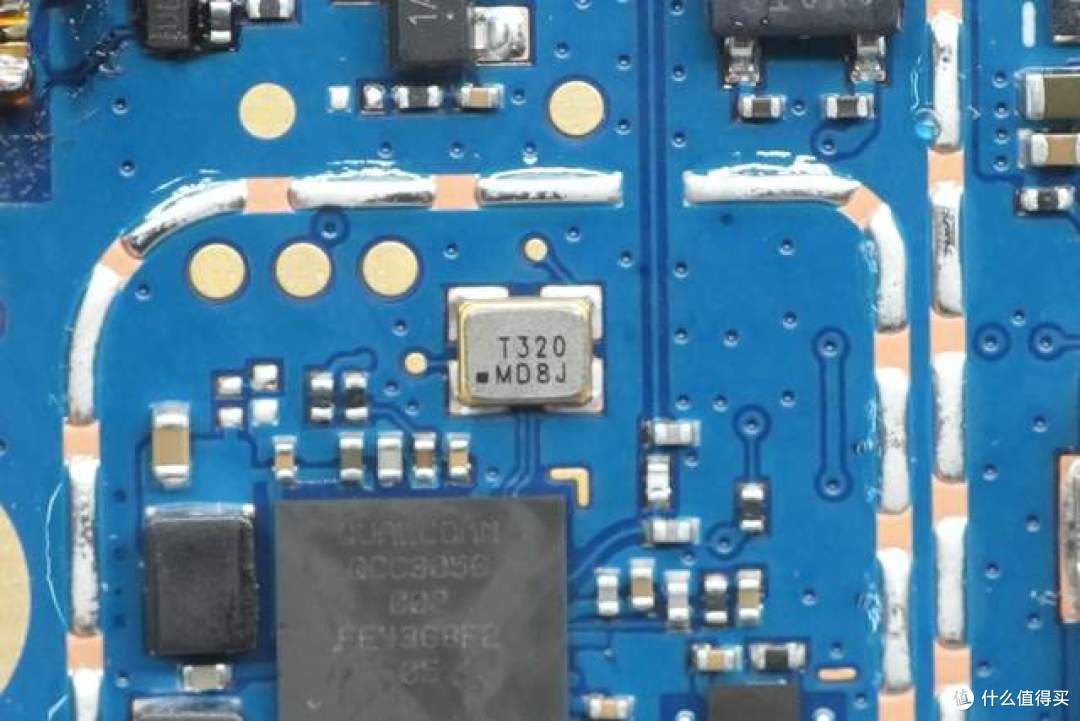

一颗晶振用于发出时钟信号。
一颗丝印27ELW芯片。

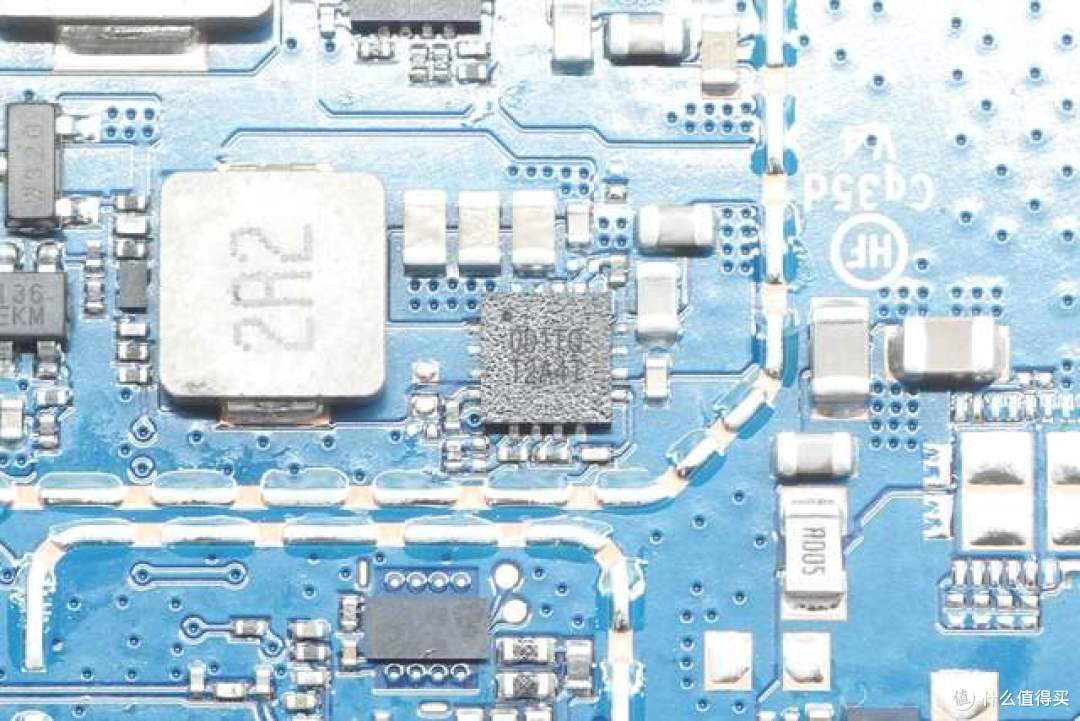

一颗0D1TQ芯片。

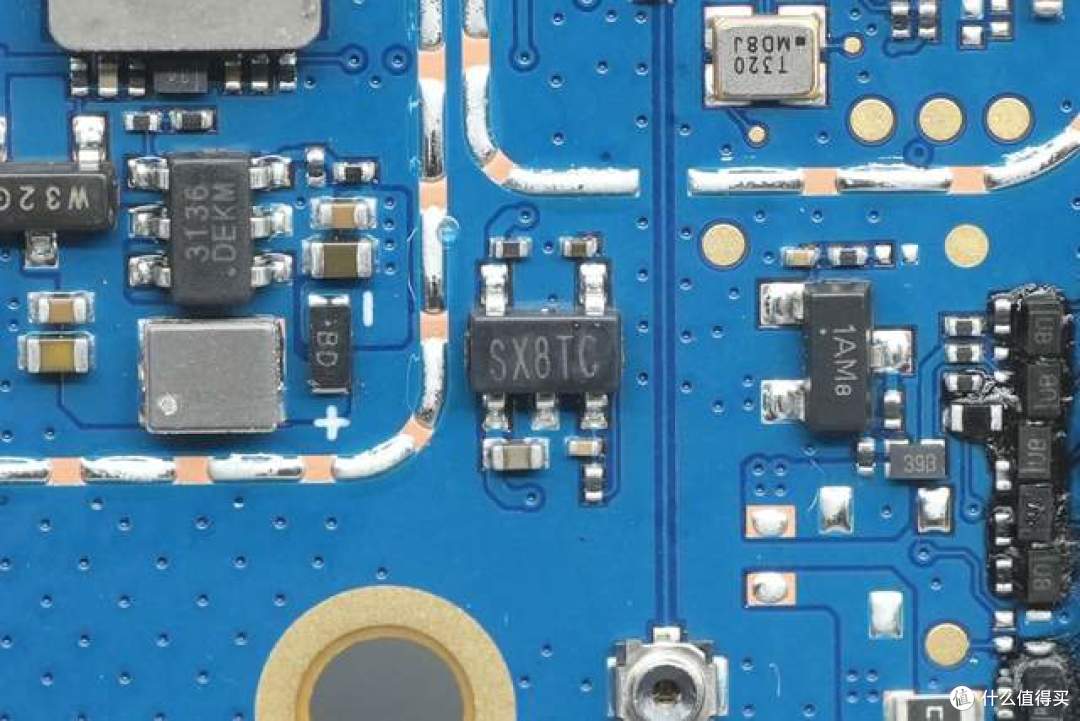

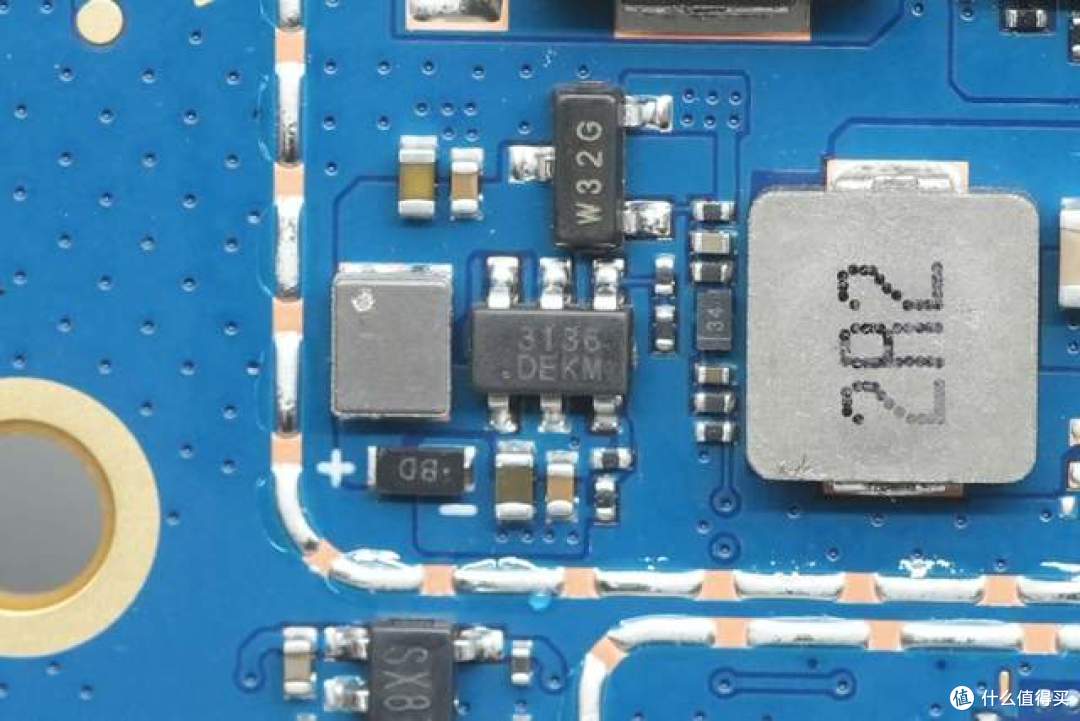

一颗丝印3136芯片。
一颗丝印SX8TC芯片。

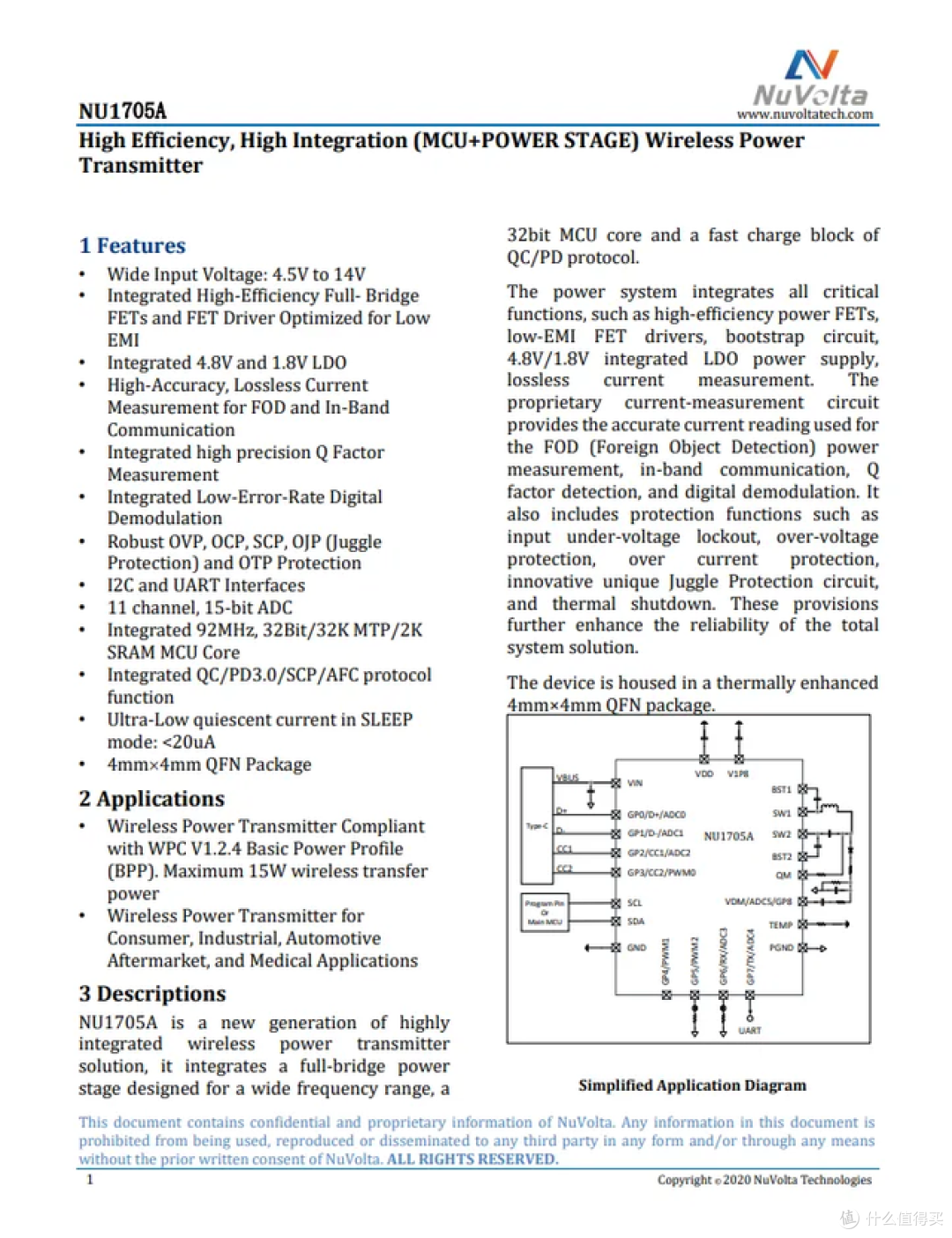

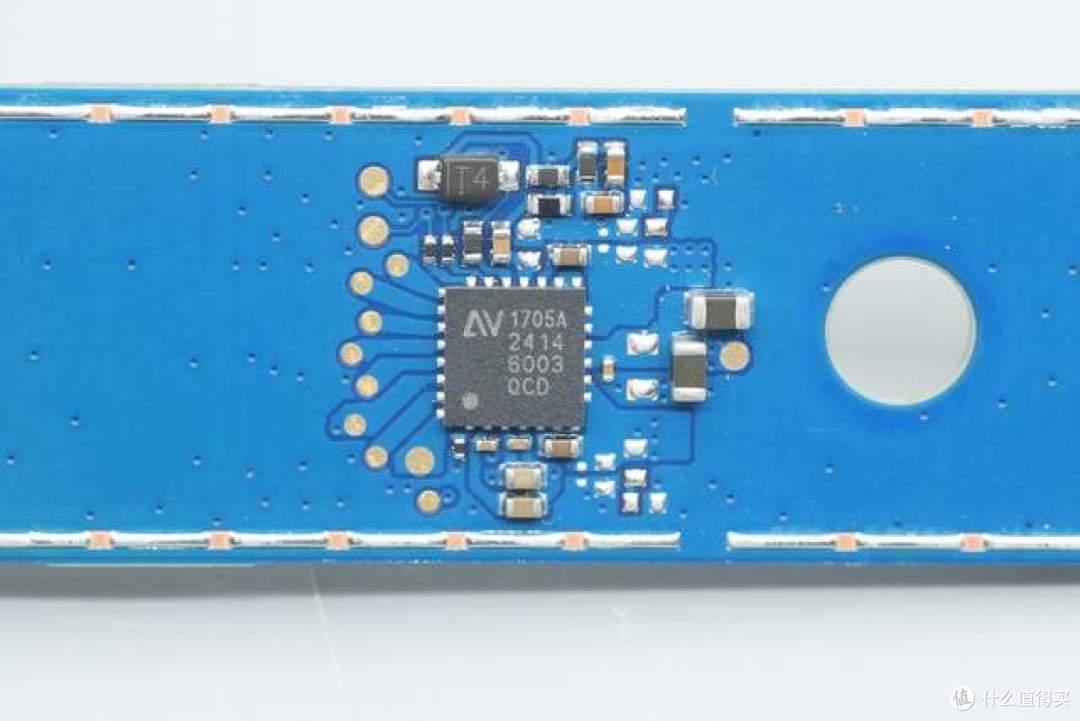

用于耳机无线充的无线充电主控芯片来自伏达半导体，型号NU1705A，集成了适用于宽频率范围的全桥功率级架构和32位MCU内核。
该电源系统集成了所有关键功能模块，包括高效功率场效应管、低电磁干扰的FET驱动器、自举电路、4.8V/1.8V集成LDO电源以及无损电流检测技术。
其专利电流检测电路可提供精确的电流读数，用于异物检测、功率测量、带内通信、Q值检测及数字解调功能。
该芯片同时具备多重保护机制：输入欠压锁定、过压保护、过流保护、独创的Juggle Protection动态保护电路以及热关断保护，这些设计显著提升了整体系统解决方案的可靠性。采用4mm×4mm QFN封装。

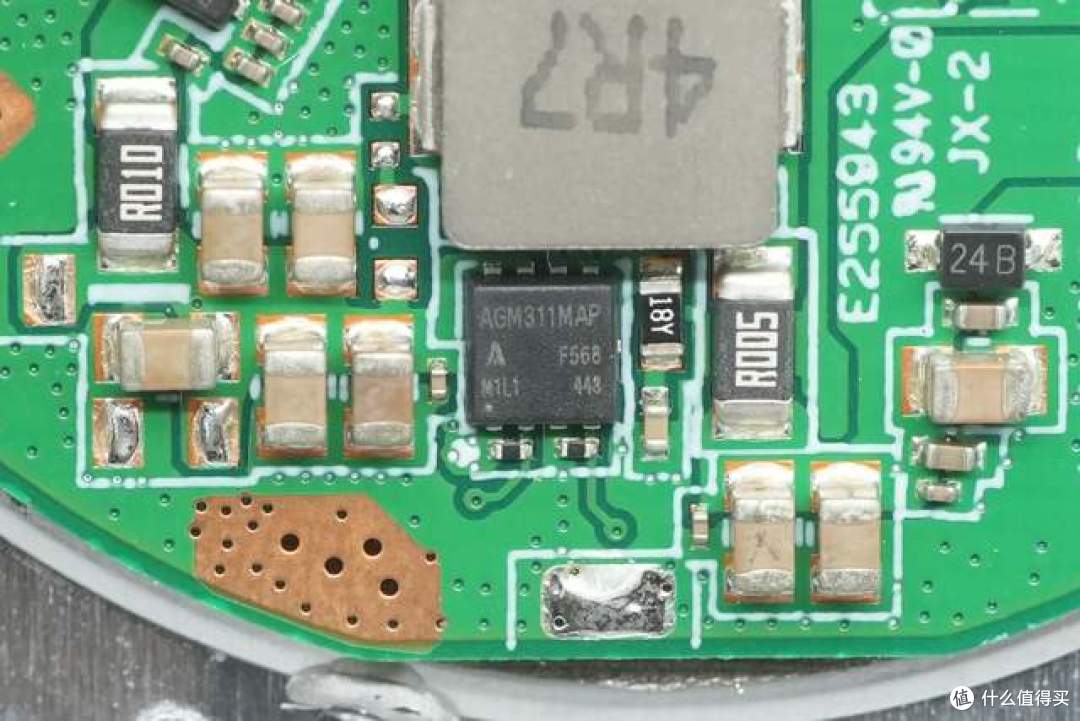

一颗升压MOS来自AGMsemi芯控源，型号为AGM311MAP，耐压30V，导阻10.5mΩ，采用PDFN3333封装。

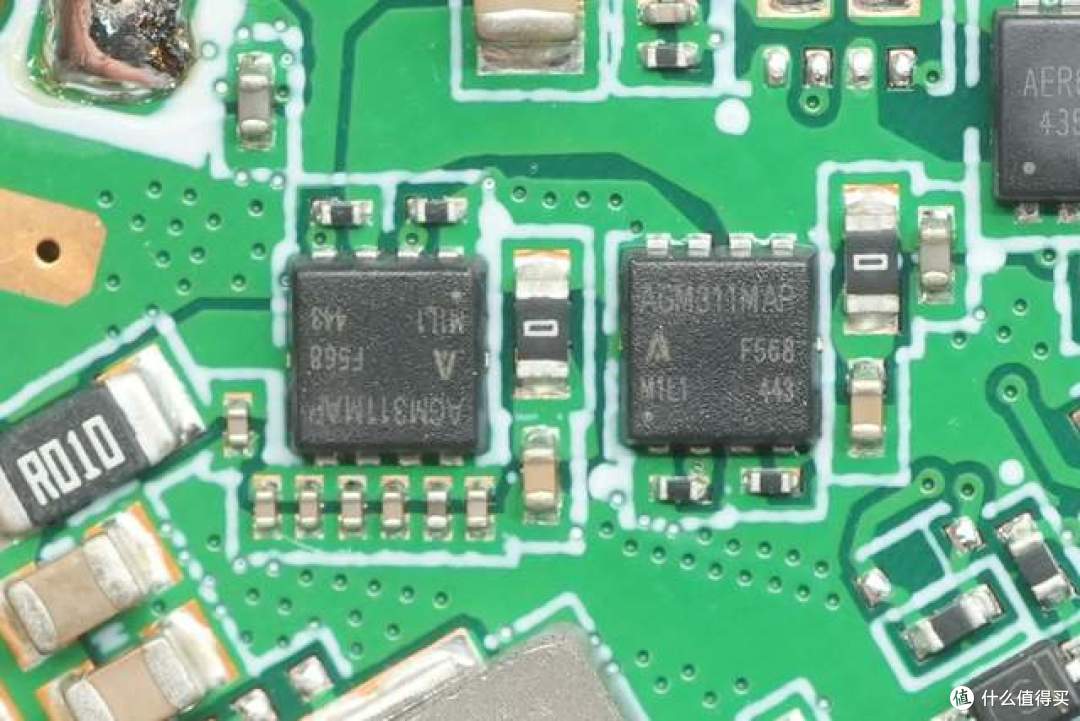

两颗无线充功率管同样为芯控源AGM311MAP。

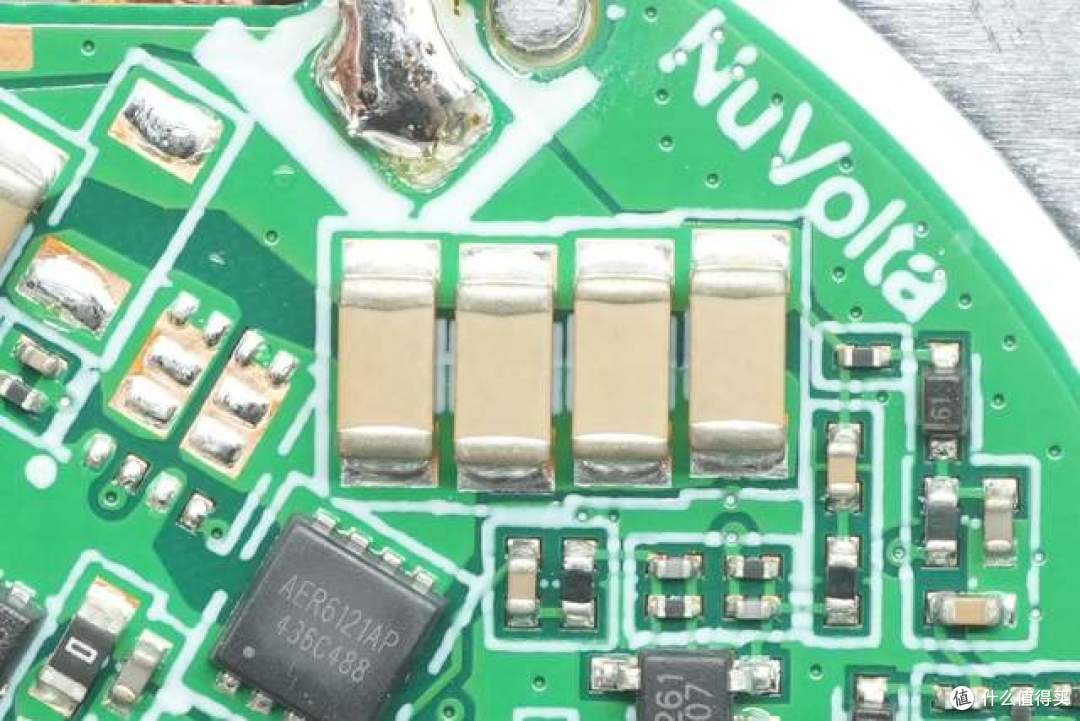

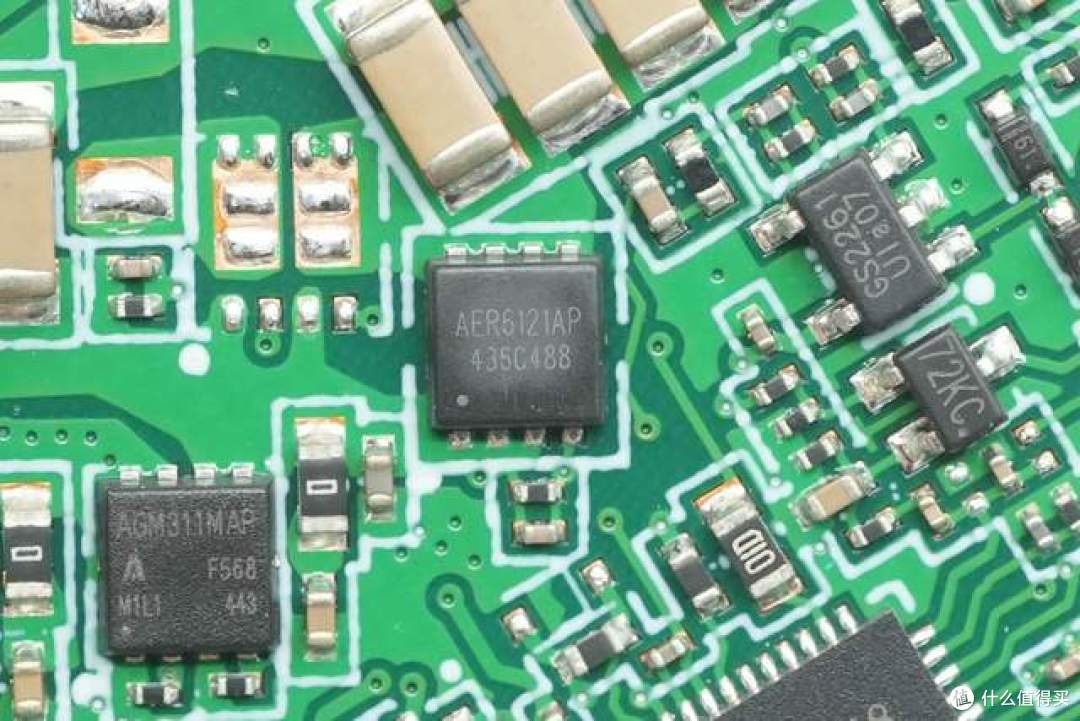

一颗无线充谐振电容切换MOS丝印AER6121AP。
无线充谐振电容特写。

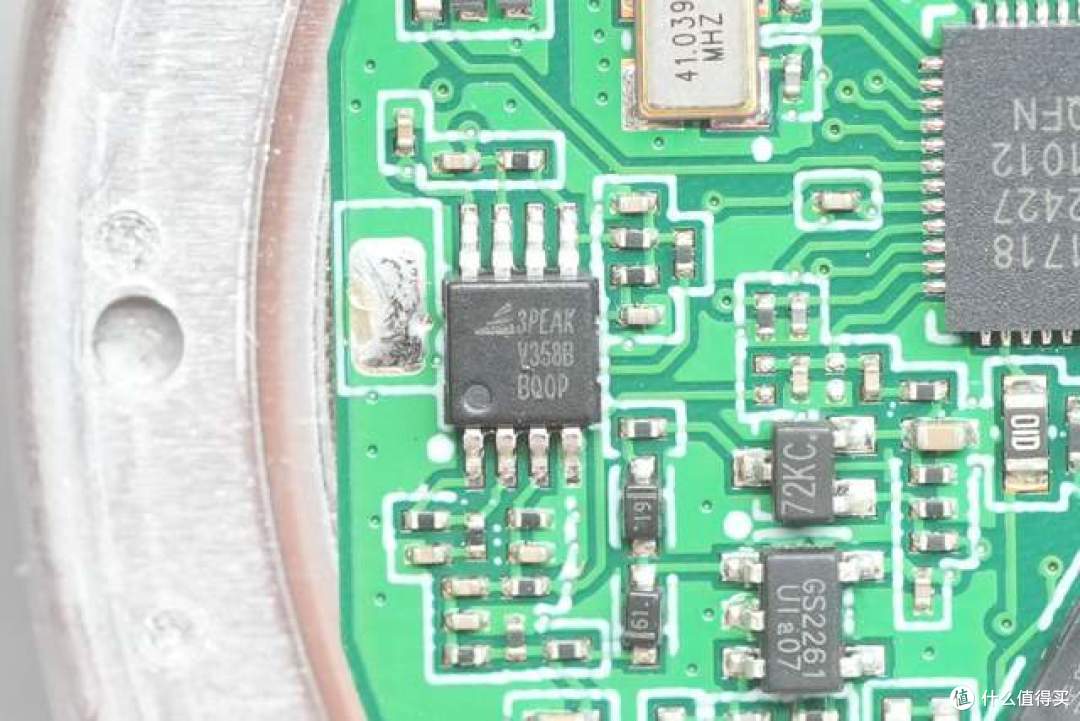

一颗运放来自3PEAK思瑞浦，型号为LMV358B，采用MSOP-8封装。

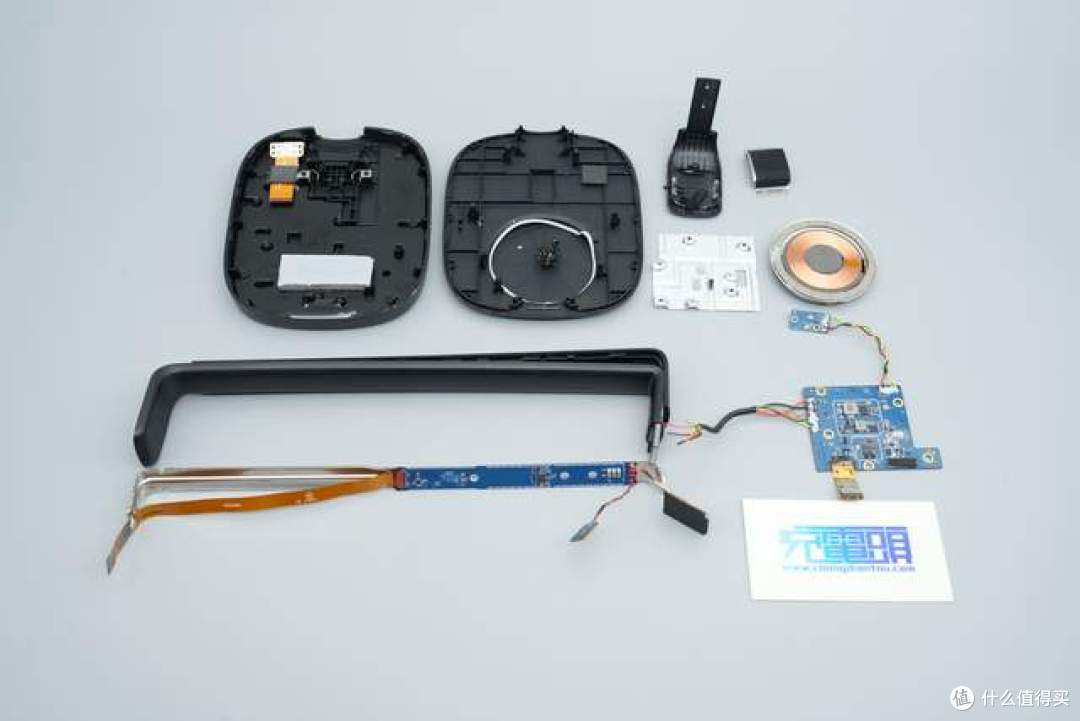

配套耳机支架拆解完毕，来一张全家福。
充电头网总结

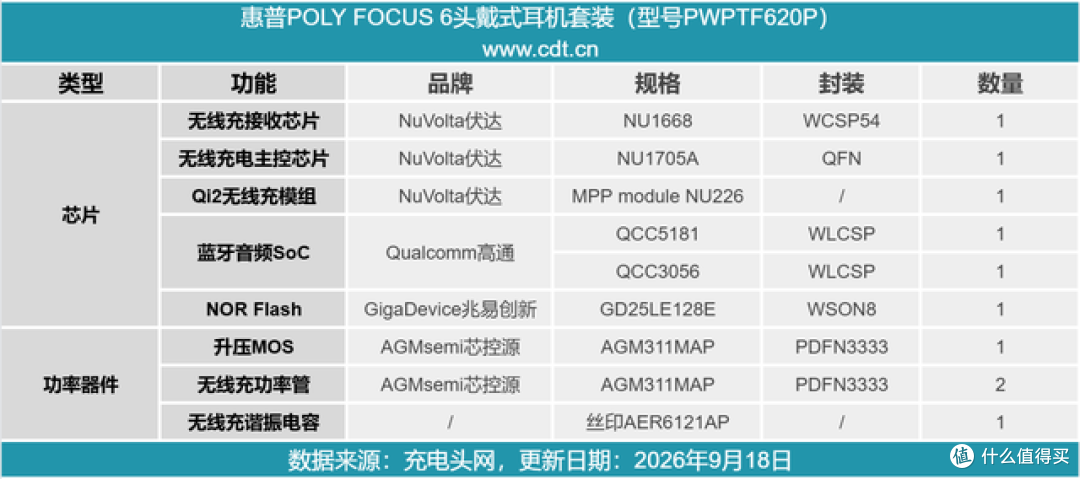

最后附上产品的物料清单方便大家查阅。
惠普POLY这款FOCUS 6头戴式耳机套装采用深空黑配色。耳机配备折叠麦克风与金属音量调节滚轮。配套的二合一支架支持耳机悬挂无线充电，底座集成了最高15W的Qi2磁吸无线充面板，可为手机供电。
内部芯片用料方面，该套装主要分为在耳机与支架两大部分。
在耳机端，头梁处采用了伏达NU1668无线充接收芯片，用于适配支架供电；高通QCC5181蓝牙音频SoC处理无线音频与连接，并配备兆易创新GD25LE128E NOR Flash以及圣邦微SGM41512电池充电芯片，负责数据存储与内部锂电池的降压充电及电源路径管理。
在支架端，Qi2模组采用了伏达MPP module NU226模组；支架顶部负责给耳机充电的模块则选用了伏达NU1705A无线充发射芯片。
此外，支架还内置了高通QCC3056蓝牙音频SoC，并采用德州仪器TPS55287同步升降压芯片以及思瑞浦LMV358B运算放大器，共同构建了完整的充电与控制系统。
