矿山作为资源开采核心场景，长期面临井下与露天矿区公网信号缺失、人员与车辆调度分散、边坡滑坡等地质灾害风险高、应急响应滞后等痛点 —— 传统人工巡检与局部监控手段，难以覆盖矿山复杂作业区域，易出现人员失联、车辆碰撞、边坡坍塌等安全事故。本方案基于QM43BS 型北斗三号通信终端（可选 4G） ，构建 “人员定位 - 车辆调度 - 边坡监测 - 应急响应” 一体化的矿山安全生产管理系统，通过北斗短报文突破无网通信瓶颈，实现矿山全作业场景的动态监控与智能管控，为矿山企业提供精准化安全管理工具，推动矿山从 “被动应对” 向 “主动预防” 的安全生产模式升级。

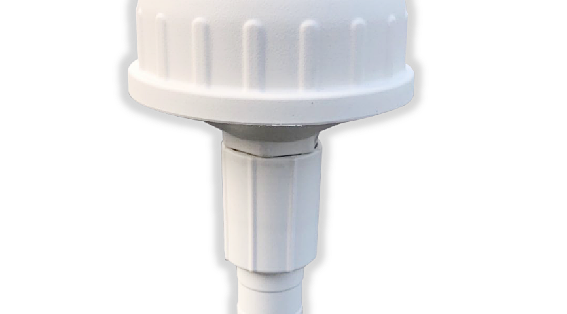

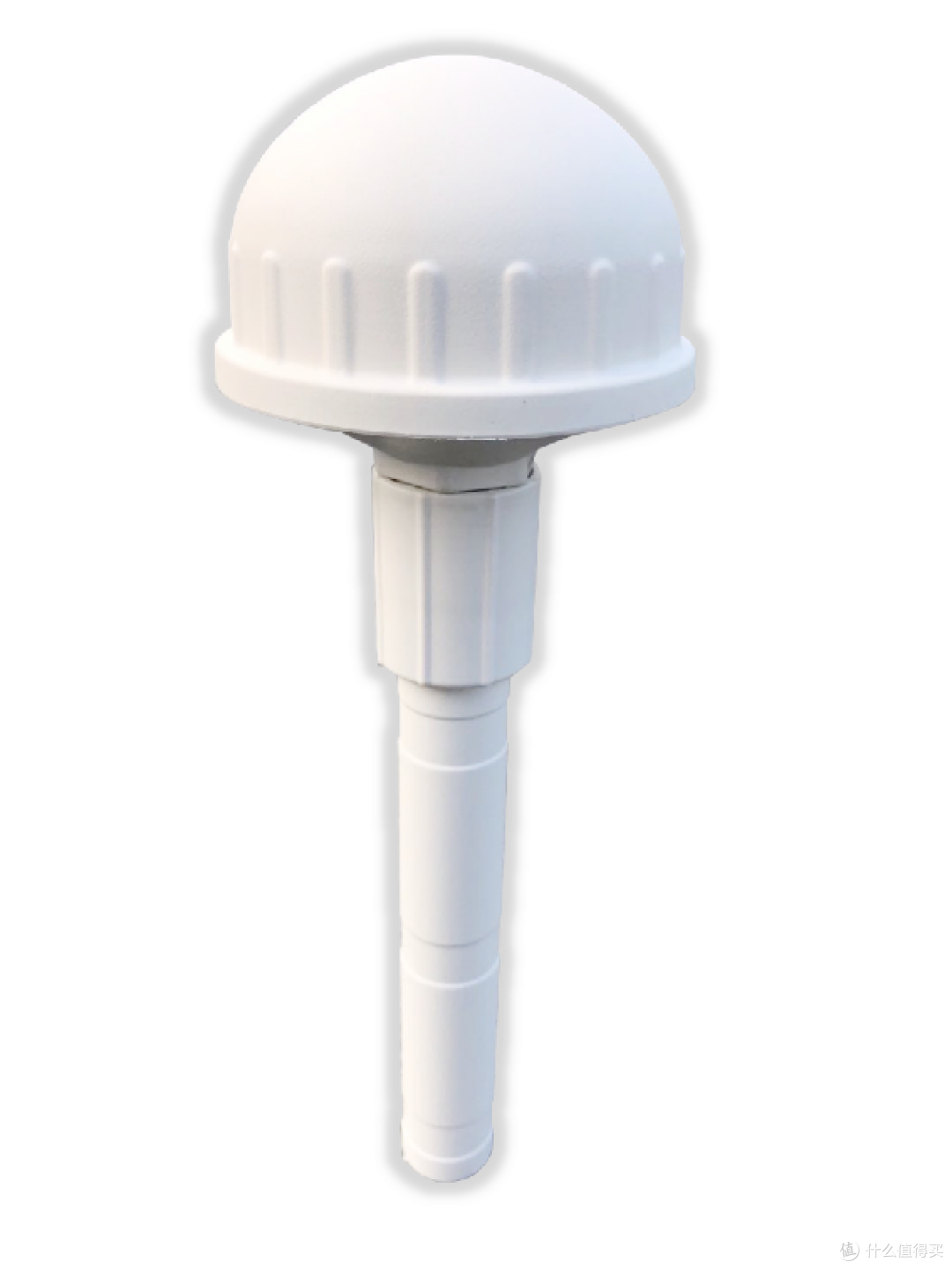

二、方案核心硬件支撑：QM43BS 型北斗三号通信终端

QM43BS 型终端的性能特性与矿山复杂场景深度适配，其核心优势可针对性解决矿山安全痛点，具体如下：

1. 双模通信 + 全矿覆盖，突破信号盲区：支持北斗三号区域短报文通信（单次最大传输 1000 个汉字）与 4G 全网通信（LTE-FDD B1/B3/B5/B8、LTE-TDD B34/B38/B39/B40/B41），形成 “矿区办公区 4G + 井下 / 偏远采区北斗” 的全矿通信备份。矿山办公区、近区采场等公网覆盖区域，4G 模式可实现高频次数据回传（如 1 分钟 / 次人员定位、车辆轨迹）；井下巷道、露天矿偏远边坡等无公网区域，终端通过北斗短报文稳定传输关键信息（如人员求救信号、边坡位移数据），通信定位成功率≥95%，彻底消除矿山 “通信盲区” 与 “监控死角”。

2. 高防护 + 抗恶劣工况，适配矿山环境：终端防护等级达IP67，可抵御矿山井下高湿、粉尘、机械冲击，以及露天矿暴雨、风沙、矿石碎屑侵袭，完全满足矿山 “高污染、高震动” 的使用环境；工作温度范围覆盖 -40℃～+85℃（终端本体） 、-25℃～+70℃（SIM 卡推荐温度），能适应井下恒温高湿（如 25℃+、湿度 80%+）与露天矿极端温差（冬季 - 30℃～夏季 40℃+），设备故障率低，满足矿山 “24 小时连续作业” 要求；重量≤500g，采用固定杆或壁挂安装（主机尺寸 Φ160mm×H121mm，含固定杆总高 342mm），可灵活部署于井下硐室、矿用车辆、边坡监测墩、人员安全帽（迷你化适配），不影响矿山正常作业流程。

3. 多维度数据采集 + 灵活对接，覆盖安全需求：支持串口通信（RS232/RS485/RS422 可选，波特率 4800~115200bps 可调），可直接对接矿山安全监测设备 —— 如人员定位卡（获取井下人员经纬度、所在巷道）、矿用车辆 PLC 系统（采集车速、载重、发动机状态）、边坡位移传感器（监测露天矿边坡水平 / 垂直位移）、瓦斯浓度传感器（井下瓦斯超限报警），实时采集三类核心数据：一是人员安全数据（位置、移动轨迹、求救信号），二是车辆调度数据（位置、车速、作业状态），三是环境风险数据（边坡位移、瓦斯浓度）；同时集成 GNSS 双模定位（北斗 B1+GPS L1，水平定位精度≤5 米），精准标注人员、车辆、风险点位位置，为调度与应急提供精确坐标。

4. 低功耗 + 宽压供电，适配矿山能源条件：终端典型功耗≤150mA@12V，采用宽压 DC 供电（9V～36V@≥15W） ，可适配矿山多种供电模式 —— 井下监测点接入矿用本安电源（符合 GB3836.4 标准），露天矿车辆接入车载 12V/24V 电源，偏远边坡监测点搭配 “太阳能板 + 锂电池” 供电（锂电池容量可满足连续阴雨 7 天正常运行）；设备内部集成电源储能元件，矿山临时断电（如井下停电、车辆熄火）时，仍能通过储能元件维持 30 分钟以上北斗通信，确保紧急情况下求救信号与风险数据不丢失。

三、系统架构与工作流程

（一）系统架构

系统采用 “前端感知层 - 双模传输层 - 后端管理平台 - 应急响应层” 四层架构，各层级协同实现矿山安全生产全链路管控：

1. 前端感知层：在矿山关键区域布设 QM43BS 终端，重点覆盖三类核心场景：

   • 井下作业区：为井下矿工配备集成终端的定位安全帽，在巷道交叉口、硐室安装固定终端，对接瓦斯传感器、风速传感器，实时采集人员位置、瓦斯浓度数据；

   • 露天采场区：在矿用卡车、挖掘机上安装终端，对接车辆 PLC 系统，采集车速、载重、作业位置；在露天矿边坡每 50 米布设 1 个终端，配套位移传感器与雨量传感器，监测边坡稳定性；

   • 矿区调度区：在调度中心周边安装 4G 版终端，实现人员 / 车辆数据的高频次汇总与指令下发。

     终端将采集的数据整合为 “位置 - 状态 - 风险” 联动数据包，按场景需求筛选关键信息（如仅传输瓦斯超限、人员离岗、边坡位移超阈值数据）。

2. 双模传输层：基于终端通信功能构建矿山自适应传输链路。公网覆盖区域（如调度中心、近区采场），终端通过 4G 网络将数据按 1 分钟 / 次的频率回传至后端平台，确保调度实时性；进入井下或偏远采区，终端自动检测 4G 信号，信号中断时切换至北斗短报文模式，将压缩后的关键数据（如人员求救、瓦斯超 1%、边坡单日位移超 5mm）按 5 分钟 / 次常规传输，紧急情况触发 1 分钟 / 次上报；网络恢复后，终端自动补传中断期间的完整数据，确保安全信息无断层。

3. 后端管理平台：包含数据中枢与智能管控系统。数据中枢实时接收、解析、存储前端数据，对数据进行标准化处理（如统一井下坐标系统、校准位移传感器误差），生成人员轨迹地图、车辆调度看板、边坡位移曲线，支持按矿工编号、车辆牌照、边坡区域查询历史数据；智能管控系统预设三类安全阈值（依据 GB16423-2020《金属非金属矿山安全规程》）：

   • 人员安全阈值：人员进入未授权危险区域（如采空区）、定位信号丢失超 10 分钟；

   • 车辆安全阈值：矿用卡车车速超 30km/h（露天矿）、车辆间距小于 5 米；

   • 边坡安全阈值：边坡单日位移≥5mm、雨后 24 小时位移超 8mm；

     触发阈值时，系统自动生成声光预警，明确标注事件位置、类型、风险等级（蓝色 / 黄色 / 红色）。

4. 应急响应层：预警信息通过平台推送、短信、井下广播同步至矿山安全科、调度中心、应急救援队。调度中心基于终端回传的精准定位，下发处置指令（如调度附近矿工救援、指挥车辆避让、暂停边坡作业）；应急救援队通过终端接收遇险人员 / 车辆位置，制定最短救援路线；同时平台自动记录事件处置过程，形成安全管理台账，为后续隐患整改提供依据。

四、方案核心优势

1. 全矿无死角安全监控：依托北斗短报文技术，解决井下与偏远采区通信难题，相比传统矿山监控，覆盖范围从 60% 提升至 98%，人员 / 车辆定位准确率达 95% 以上，边坡灾害预警提前量从 1 小时延长至 6 小时。

2. 多场景数据联动管控：整合人员、车辆、边坡、环境多维度数据，可精准关联安全风险（如边坡位移与降雨关联、车辆超速与碰撞风险关联），避免单一数据监控的局限性，隐患识别精度提升 70%。

3. 低运维 + 高兼容性：IP67 防护 + 抗震动设计适配矿山恶劣环境，设备年均故障率低于 3%，井下终端可兼容矿用本安电源，无需大规模改造矿山现有供电系统；单矿部署成本比传统矿山安全系统降低 40%。

4. 应急响应高效化：从风险触发到预警下发仅需 3 分钟，应急指令通过北斗短报文直达井下 / 偏远区域，救援响应时间缩短 50%，大幅降低人员伤亡与财产损失风险。

五、应用场景与实施建议

（一）核心应用场景

1. 井下人员安全管控：针对煤矿、金属矿井下作业，通过终端实时定位矿工位置，当人员进入采空区、瓦斯超限区域时自动报警，遇紧急情况（如塌方）矿工可一键发送求救信号，调度中心基于定位快速救援。

2. 露天矿车辆调度：在露天煤矿、铁矿的矿用卡车、装载机上安装终端，实时监控车辆位置与车速，调度平台优化运输路线，避免车辆拥堵与碰撞，同时统计车辆作业量，提升采场运输效率。

3. 矿山边坡灾害监测：对露天矿高陡边坡、排土场边坡布设终端，实时监测位移变化，暴雨、地震后加密数据采集频率，提前预警滑坡、崩塌风险，避免边坡灾害导致的采场停产与人员伤亡。

（二）实施建议

1. 终端选型与点位规划：矿区办公区、近区采场选择QM43BS-4G 版，井下、偏远边坡选择基础版 QM43BS；井下终端需通过矿用产品安全标志认证（MA 标志），安装位置避开巷道顶板淋水、机械碰撞区域；露天矿边坡终端间距根据边坡高度调整（高度 50 米以上每 30 米 1 个，50 米以下每 50 米 1 个），确保位移数据覆盖均匀。

2. SIM 卡预装与防护处理：为保障终端防水、防尘与防爆性能（井下终端），必须将北斗 SIM 卡（及 4G SIM 卡）发送至深圳市全民北斗科技有限公司预装，避免现场安装破坏密封结构；井下终端线缆选用矿用阻燃电缆，接头处采用防爆密封套，露天矿终端线缆穿防腐蚀波纹管，防止矿石碎屑与雨水侵蚀。

3. 参数配置与人员培训：根据矿山类型配置数据采集频率 —— 井下人员 1 分钟 / 次定位，露天矿车辆 30 秒 / 次定位，边坡监测日常 15 分钟 / 次、雨后 5 分钟 / 次；对矿工、调度员开展培训，重点讲解终端求救按键使用、预警信号识别（如井下终端红灯闪烁表示瓦斯超限），确保紧急情况正确操作。

4. 供电保障与定期维护：井下终端接入矿用本安电源，露天矿偏远边坡采用 “太阳能板（功率≥30W）+ 低温锂电池（容量≥100Ah）” 供电；每季度开展 1 次设备维护，井下终端清理表面煤尘，露天矿终端校验位移精度（与全站仪对比），确保设备长期可靠运行。

六、总结

本方案以QM43BS 型北斗三号通信终端（可选 4G） 为核心，针对矿山安全生产 “通信难、监控散、响应慢” 的痛点，构建了适配井下与露天矿的全场景安全管理系统。方案通过北斗短报文突破无网通信瓶颈，结合高精度定位与多维度数据联动，实现矿山人员、车辆、边坡的一体化管控，有效降低安全事故发生率。相比传统矿山安全方案，本方案可大幅提升矿山安全管理精度与应急响应效率，推动矿山向 “智慧化、安全化、高效化” 转型，为矿山企业可持续发展提供坚实技术支撑。
