通用型RO净水机零陈水纯水回流改造方案

购买理由

原使用小米净水器已明显性能下降，每次使用至少放水2分钟才能下降到10TDS已严重影响使用体验

鉴于定制滤芯价格，故购买新通用型机器，并针对用水需求进行改造。使用成品机器改造能有效减少工作量。

-----------------------------------------------------------------------------

无利益相关 本改造方案适用于所有通用型滤芯机器。

但本台新机器存在出厂新机水泵正负极反接（隔膜泵正负极反接不影响工作，但对水泵寿命影响未知），在预测试按正常红黑正负接线未能正常激活控制器才发现原厂反接。

故图片均抹去品牌

外观展示

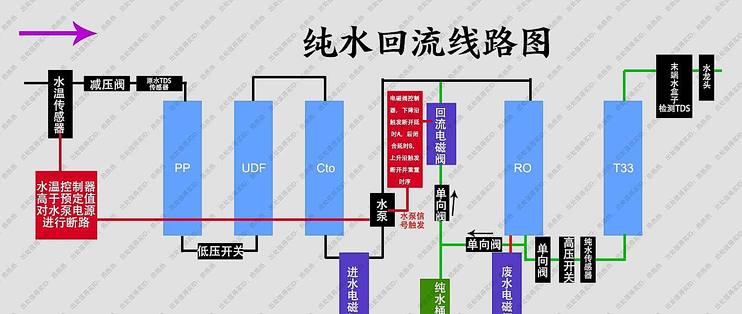

线路图

正面

全部组件（第一版水路已废除）

完成版水路

使用感受

本方案实测600G流量机器，原始性能：原水160TDS，稳定制水1~2TSD

水桶容量因使用电磁阀控制通量建议使用大于0.5g

设定参数：下降沿延时A600秒，延时B120秒，实际回流水量约800ML,结束废水TDS13。

延时a:关闭水龙头后等待时间，避免短时间内反复回流浪费纯水，可根据tds升高时间调整。

延时b：回流参数后期可根据滤芯寿命损耗程度增加回流量达到最佳使用效果）

纯水回流后隔夜开机，第2秒后纯水传感器测得峰值tds15，第4秒回落至tds10以内，第7秒至稳定制水1~2tds。

峰值tds水在管道中稀释后末端检测全程不高于10tds

以上参数基于全套新滤芯

总结

1.增加纯水回流功能，逻辑关闭水龙头后继续制水至水桶，停止制水后 10分钟回流，若回流过程中开启水龙头将会关闭回流进程并重重置延时序列。

本改造能使无桶机实现真正的开机每一杯水都能直饮

2.增加水温检测断路，进水高于 36度停止制水。

本改造改善屋内热水器单管道热水循环导致冷水端出现高温影响滤芯寿命。

3.增加水龙头tds显示10tds内绿。

末端tds检测

4.增加泄压阀解决换芯时管路高压喷水。
