生命在于折腾——花费70将IKBC C104 改K375s优联主控
【写在开篇】
公司配了不限量的薄膜键盘,奈何手感实在感人 ,国产键盘现在打得不可开交,看来看去想要买把珂芝到公司将就着用。经媳妇提醒,想起家里有把IKBC C104闲置了有两三年了,本想拿去直接用的,偶然在站内看到有 C87改罗技优联的文章 办公室正好有两个优联接收器,这不是瞌睡遇到枕头了吗,WOW也停服了(暴雪不得house) ,平时没有游戏需要肝了,闲着也是闲着,于是便开始研究键盘改造,想着给自己也搞一把无线键盘 。
【材料列表】
作为一名只给键盘加过灯的手工新手,家里除了电烙铁和灯珠,什么材料也没有,想着作为一名极致的羊毛党,肯定是不可能直接买成品PCB的,所以把羊毛存货全拿出来了,总计花费70元。 (实际使用发现K375s主控确实支持锂电池供电,所以没必要使用XC6206降压到3V,感觉自己亏惨了。)

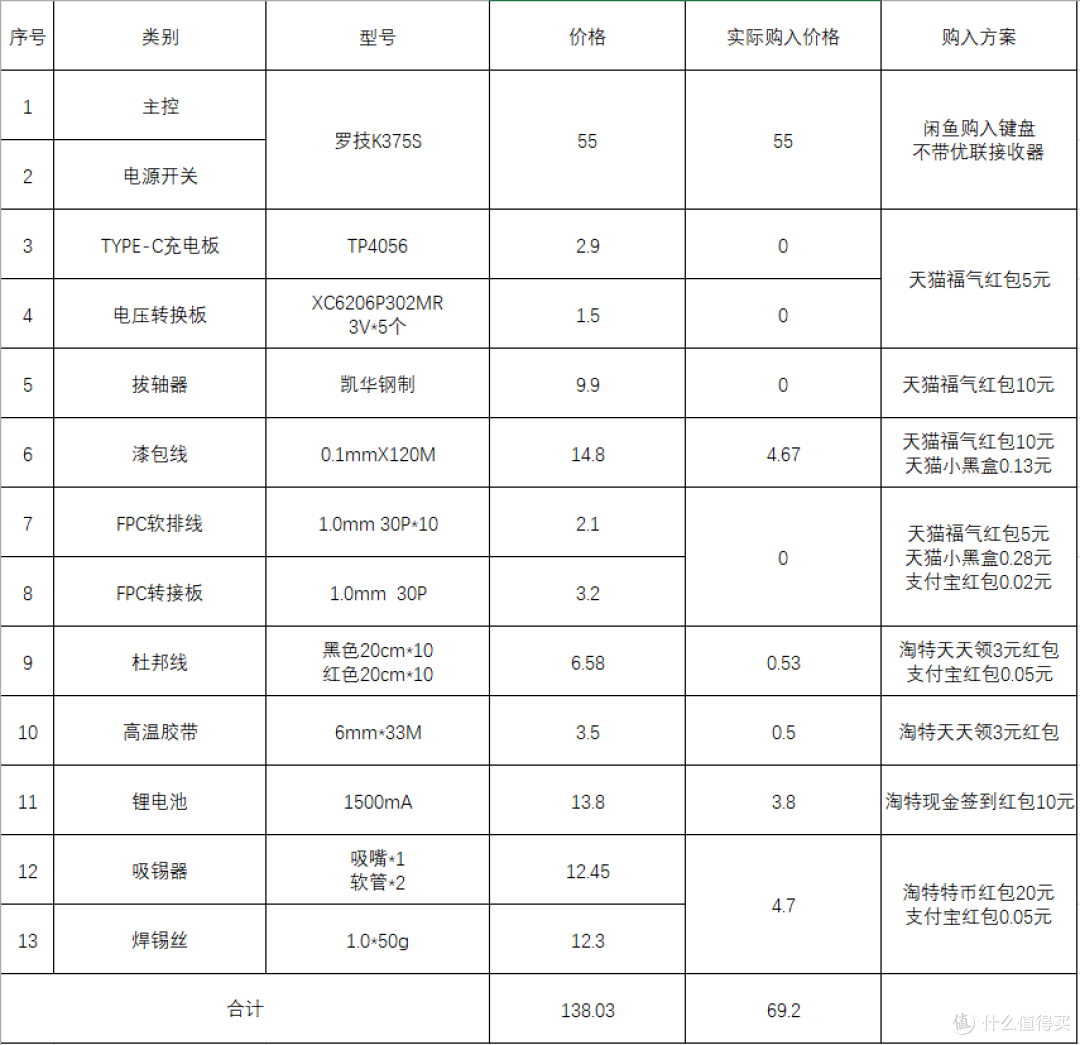

材料列表如下 ↷
【材料展示】
IKBC C104 + 罗技 K375s ↷ (我从来没用过K375s手感这么烂的键盘,累手加误触,双飞燕完爆它 )
凯华拔轴器 ↷ (挺好用的,暴力拔轴未见形变)
漆包线+锂电池+充电板+杜邦线 ↷
K375s主控 ↷ (计划用软排线转接,怕手残把主控焊坏了 )
【拆除工作】
拆掉外壳 ↷

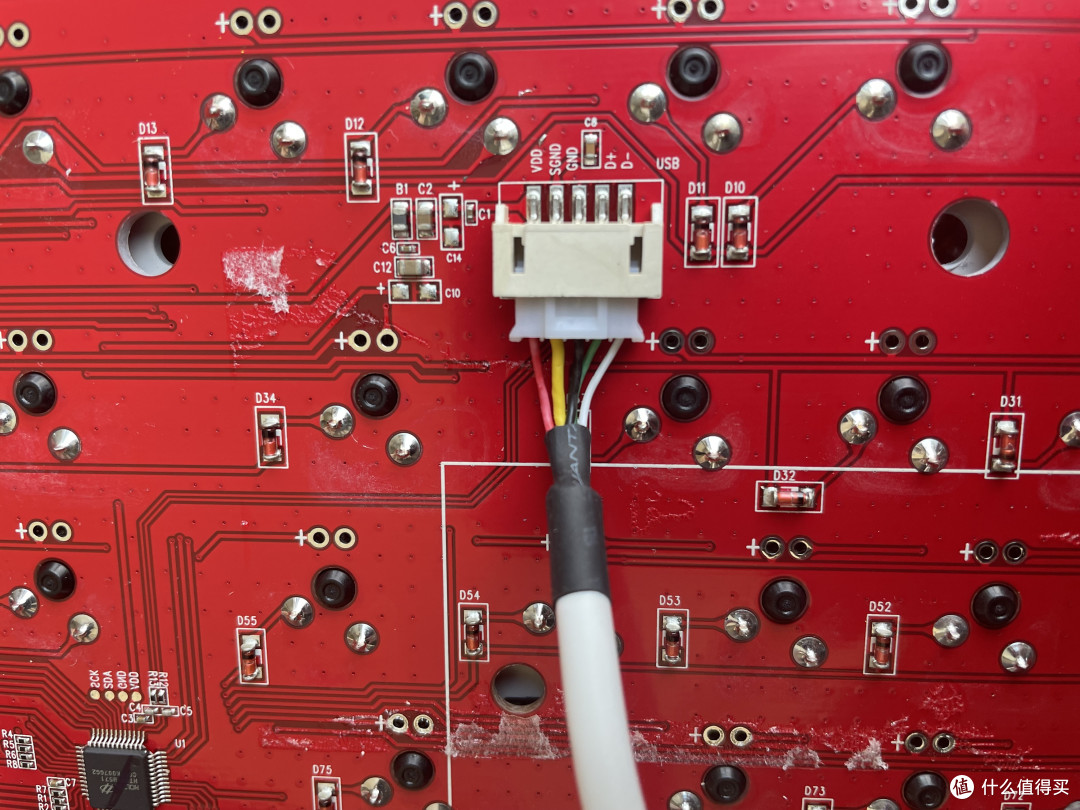

拆掉USB供电线 ↷
拆轴 ↷(C104小键盘+和enter键不能用拔轴器,突然发现我好像本来就不需要买拔轴器,又亏了 )

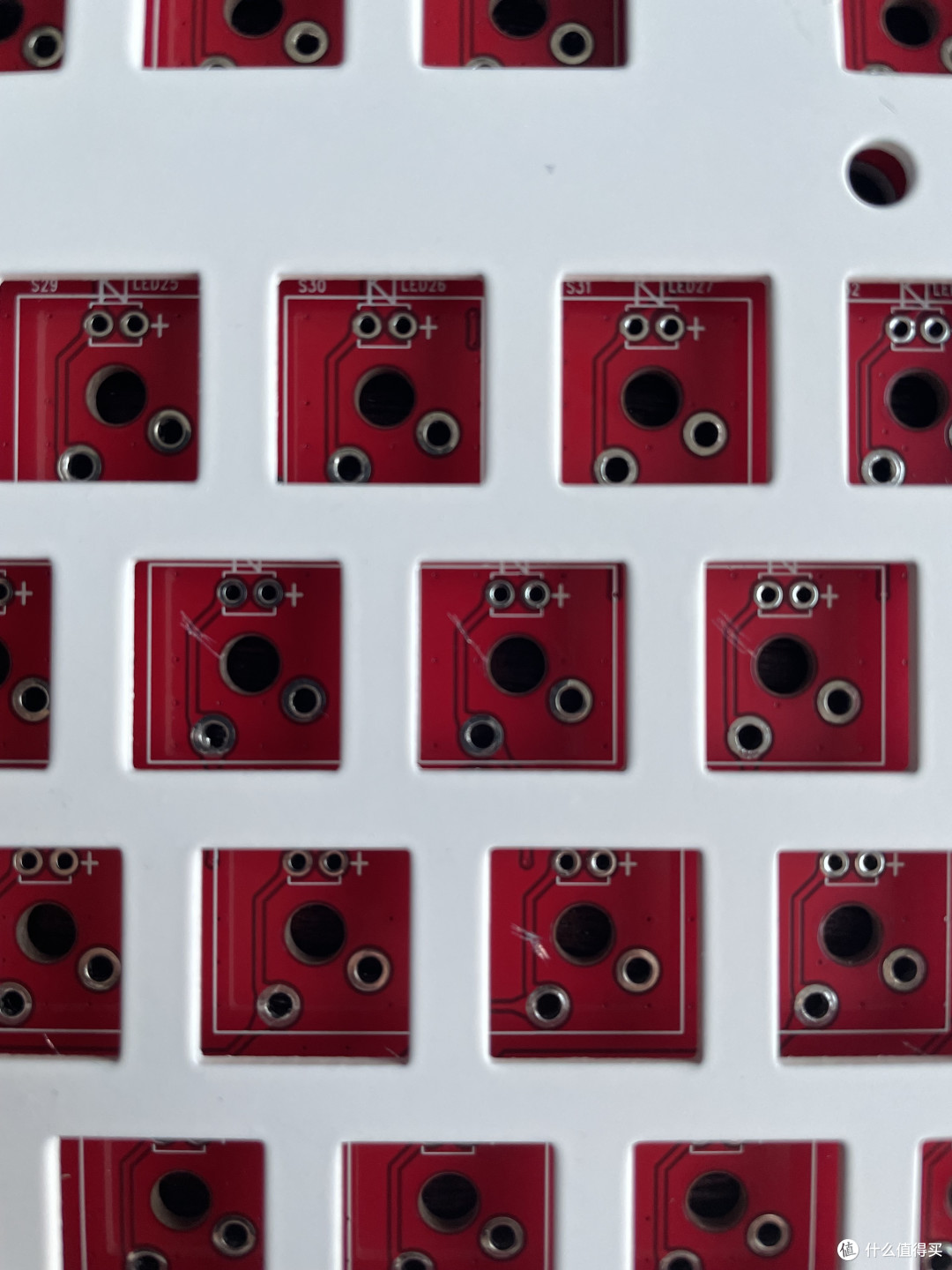

拆轴过程还算顺利 ↷
割断所有键位线 ↷ (其实我没有完全割断,小键盘的布线比主键位绕太多了,这直接导致我在飞完线后又全拆了,在公司借了个万用表重新全部测了一遍,用了接近2个小时 )
【安装轴体】

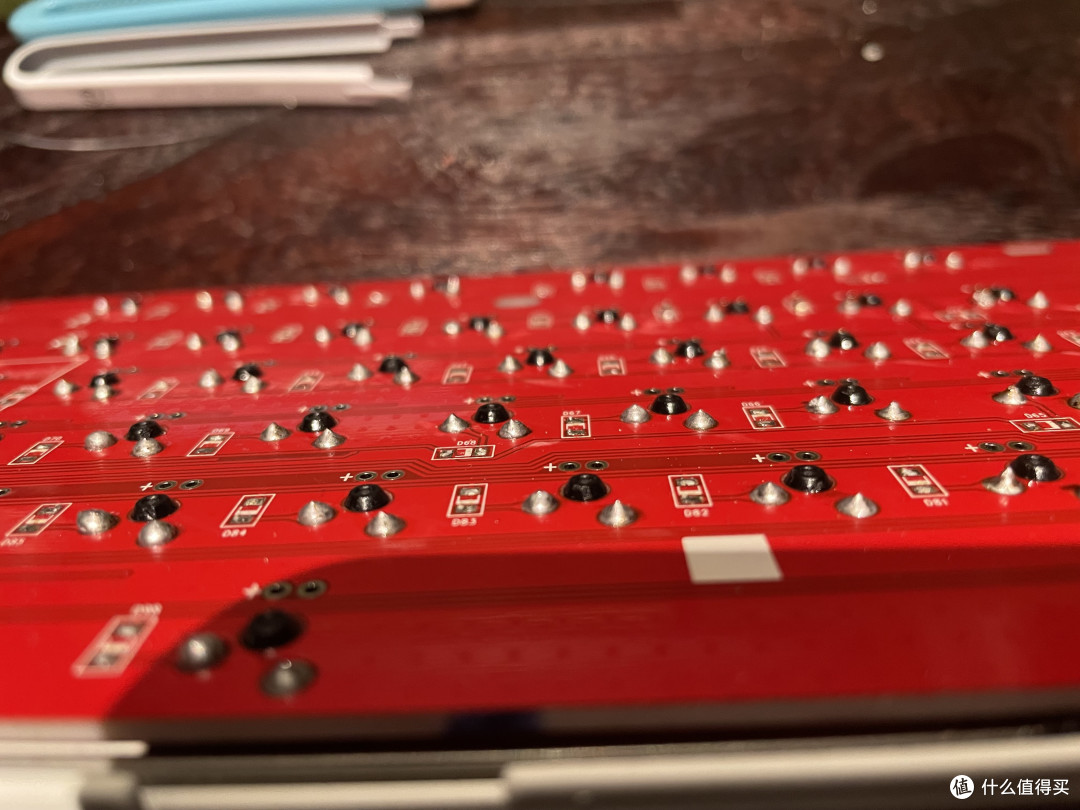

重新焊接轴体 ↷ (第一次焊轴,实在是焊得有点看不过去。)
安装指示灯 ↷ (拿出以前剩下的LED灯珠焊接在F1~F3指示灯位上)
【外壳改造】

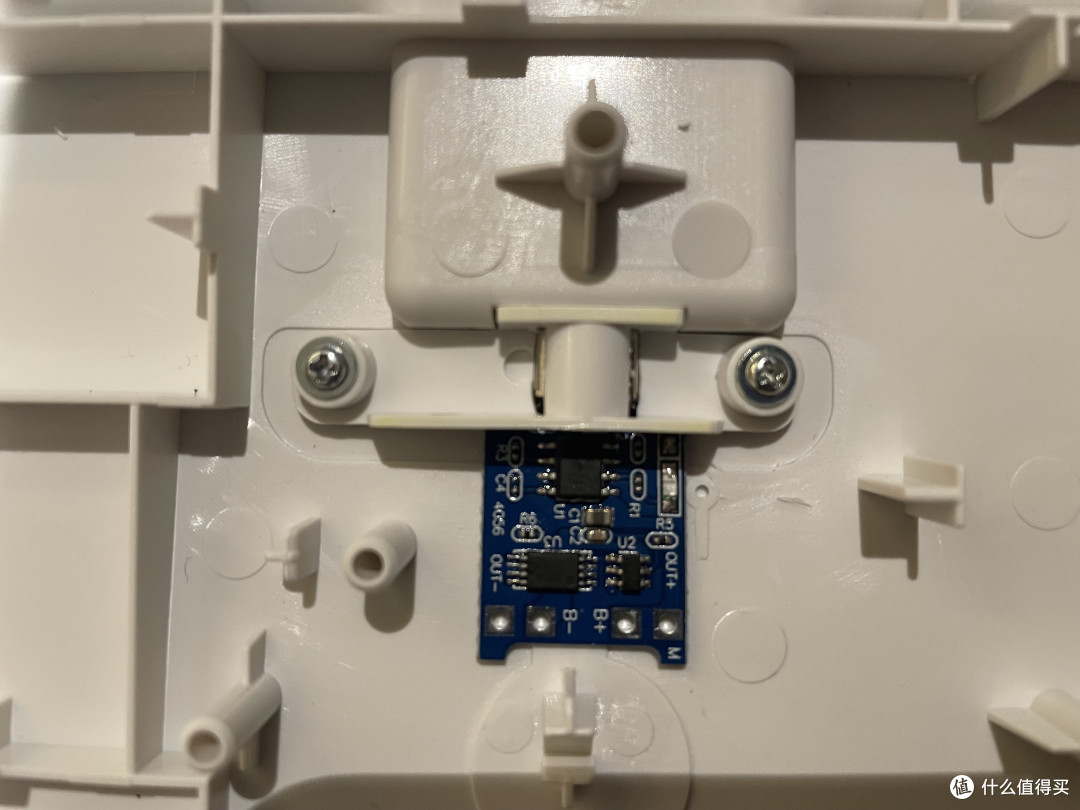

首先是充电板安装 ↷ (利用原来的USB线固定扣,切割打磨一下,当作是键线分离的方案也不是不行。)
充电口 ↷ (还阔以)
因为选择了K375s的开关,所以在各种比对,确认好主控和电池位置后,自然是要破坏键盘壳子底部了。虽然没有回头路,但是好在并没有太失败。

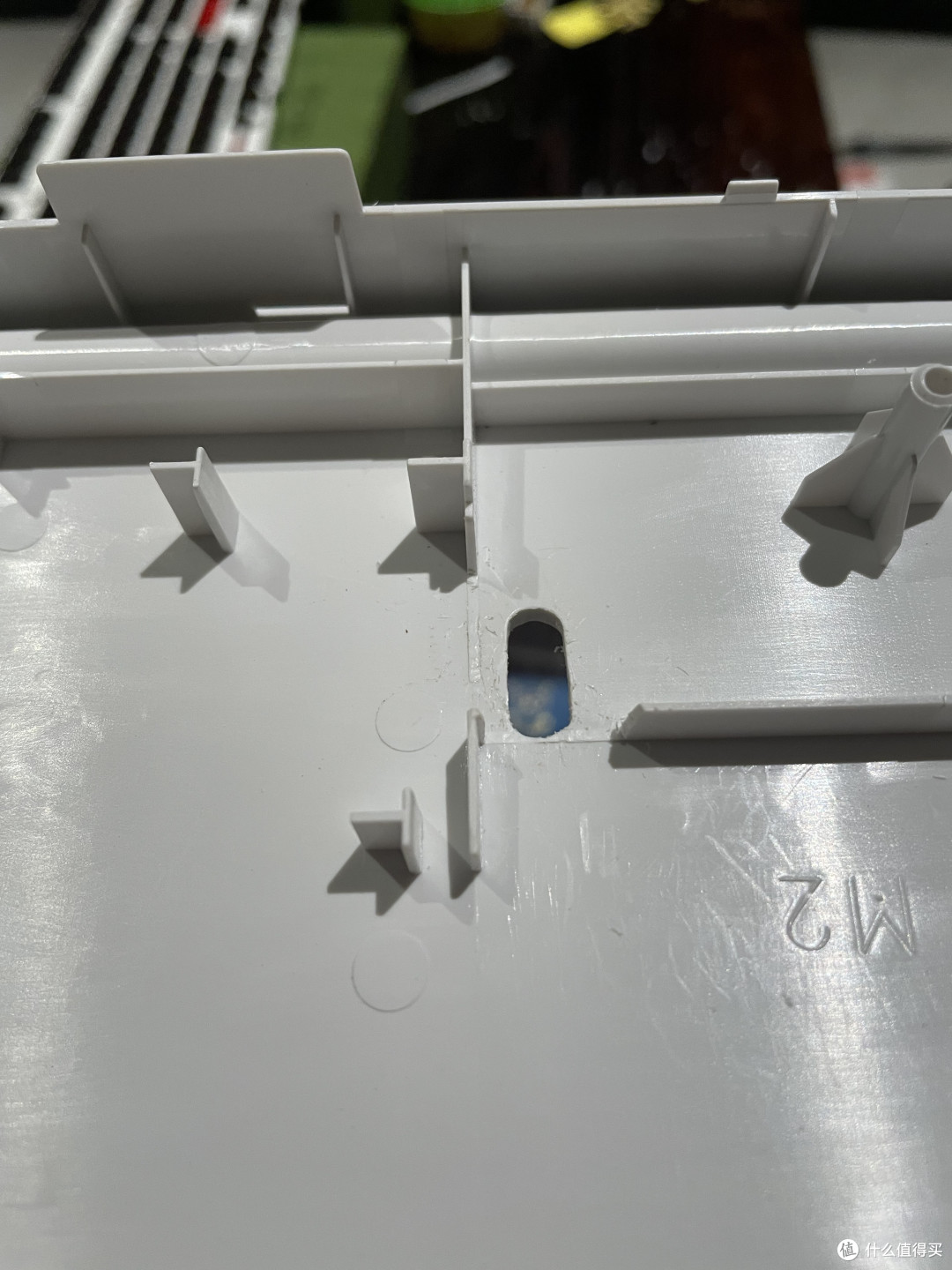

切割+打磨 ↷ (一把美工刀+锉子,看着还行)
【供电系统】
供电图纸 ↷ (用CAD整理思路画好电路图纸,电路本身应该没有问题,但是最后没有使用XC6206稳压器,文章开头也提到了,主控完全受的住锂电池供电,我反正不会承认稳压器非常难焊接 )
充电板接线 ↷ (没有飞灯线,首先是不需要太担心电池没电,其次是罗技Options软件会提示电量信息,所以就偷个懒了)
整体供电系统展示 ↷ (本来是想把主控固定在PCB板上,利用杜邦线可以在拆键盘的时候把底板和PCB板分开,但是在把主控固定在底板上后就放弃了这个方案,所以切了两对杜邦线,直接焊接供电了。)
【连接飞线】
K375s主控键位矩阵图 ↷ (为了保证焊接过程中能看清楚,免得接错线,所以最后自己做了一份矩阵图。)
飞线成果 ↷ (这是第二次飞线成果,第一次因为PCB键位线没完全断开,失败了,所以拆了所有飞线,又重新拆装了一次轴体,其实没断开的线都集中在小键盘区域,当时我已经在考虑搞一个成品PCB了。 但是羊毛党绝不随便花钱!!!!我又坚强地撑过来,顺便把原来的主控给拆了,怕了怕了。 )
【成品展示】
由于电脑都是9年前的老古董了,没有蓝牙功能,之前为了使用鼠标,所以两台电脑都有一个优联接收器,F1通道和F3通道分别接入两台电脑,并且成功接入罗技Optiongs 软件,能正常查看电量情况。
【完结撒花】
大家看了乐呵就好。
在这之前我甚至不会使用吸锡器,第一次焊轴,飞线,能成功已经非常不错,虽然薅羊毛的时候非常爽,但是第一轮飞完线,结果失败的时候是真的心态崩了,下次我应该会选择花钱 吧 。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
