戴尔1U服务器R640的存储扩展选择

1u服务器体积是小，但扩展能力较弱，例如 Dell poweredge R640 14代机，1u 可选8x 2.5或 10x 2.5位，当然还有nvme u2 的升级卡。但这部分跟机框硬件结构关联，买了8位或10位的就不能互换。

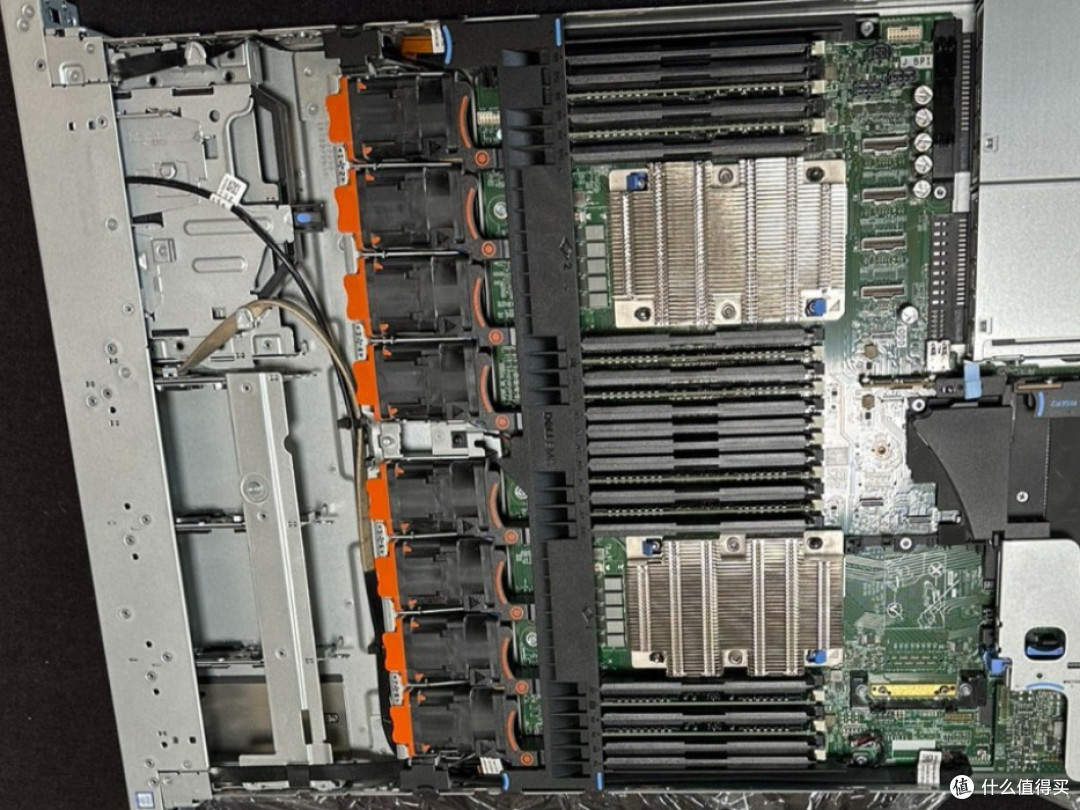

8盘位的，机头最短。

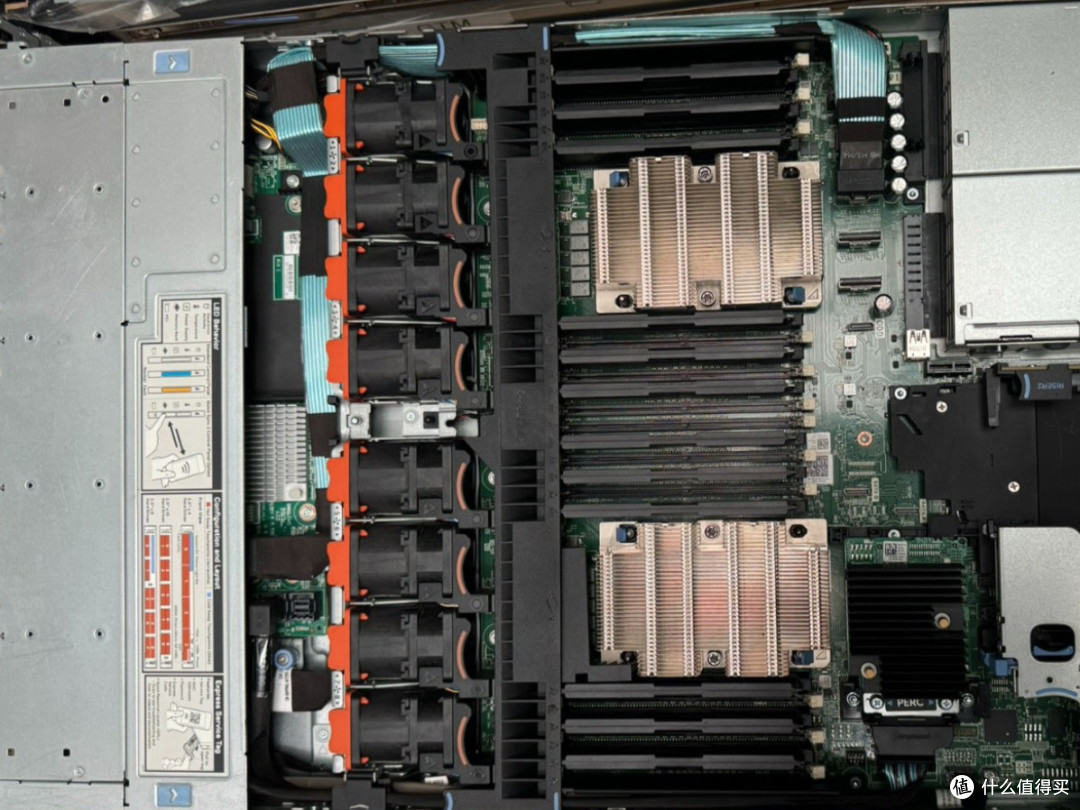

10位2.5带nvme扩展硬盘背板的

如果是8 位2.5 sata/sas硬盘这种机箱里想加nvme 高速固态硬盘就很麻烦，只能选在后面的3个pcie 槽位 加这种m2 nvmw固态硬盘 转pcie的转接卡。 最多加3个。

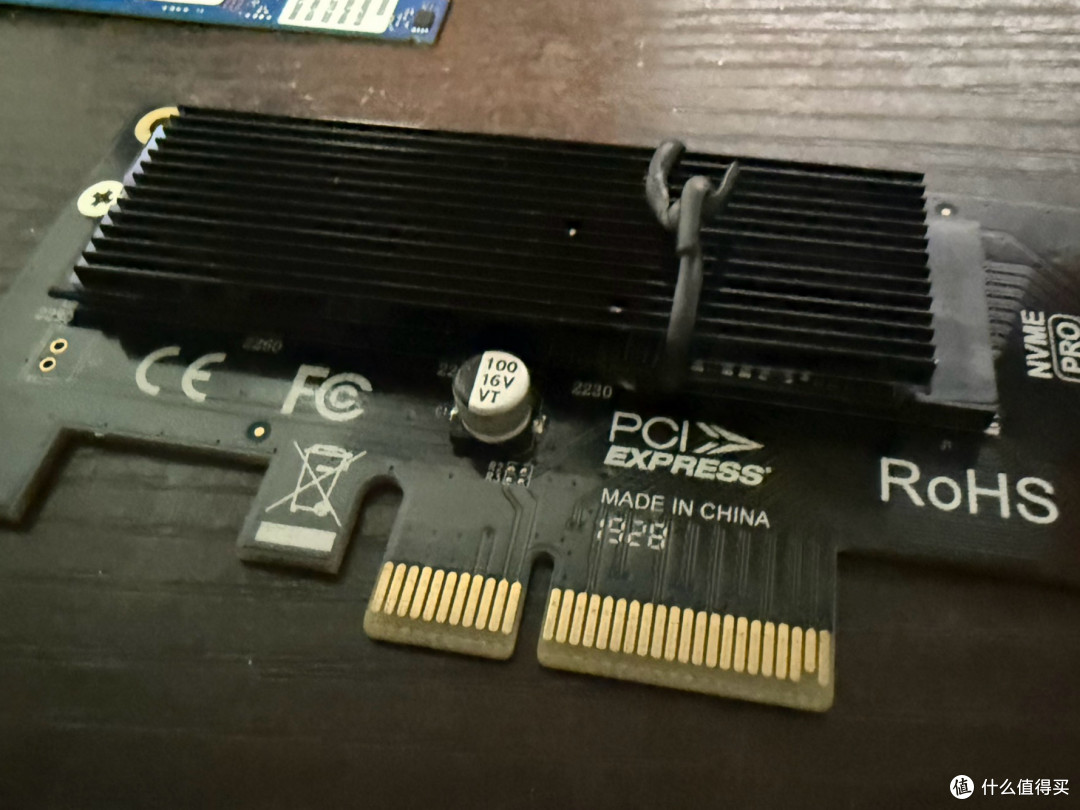

20元的单盘位 pcie m2 nvme硬盘转接卡

但这种服务器的riser卡转接16x的卡位，一般都是主板支持拆分。用官方卡甚至不用设置，第三方卡可以去bios里找一下。

戴尔 boss 2 nvme卡

dell boss卡 ngff sata m.2

要注意，老款dell boss 卡只支持ngff sata协议的m2 固态硬盘，工作站的型号才支持nvme协议的m2 固态硬盘。 买错了硬盘或卡是用不起来的。

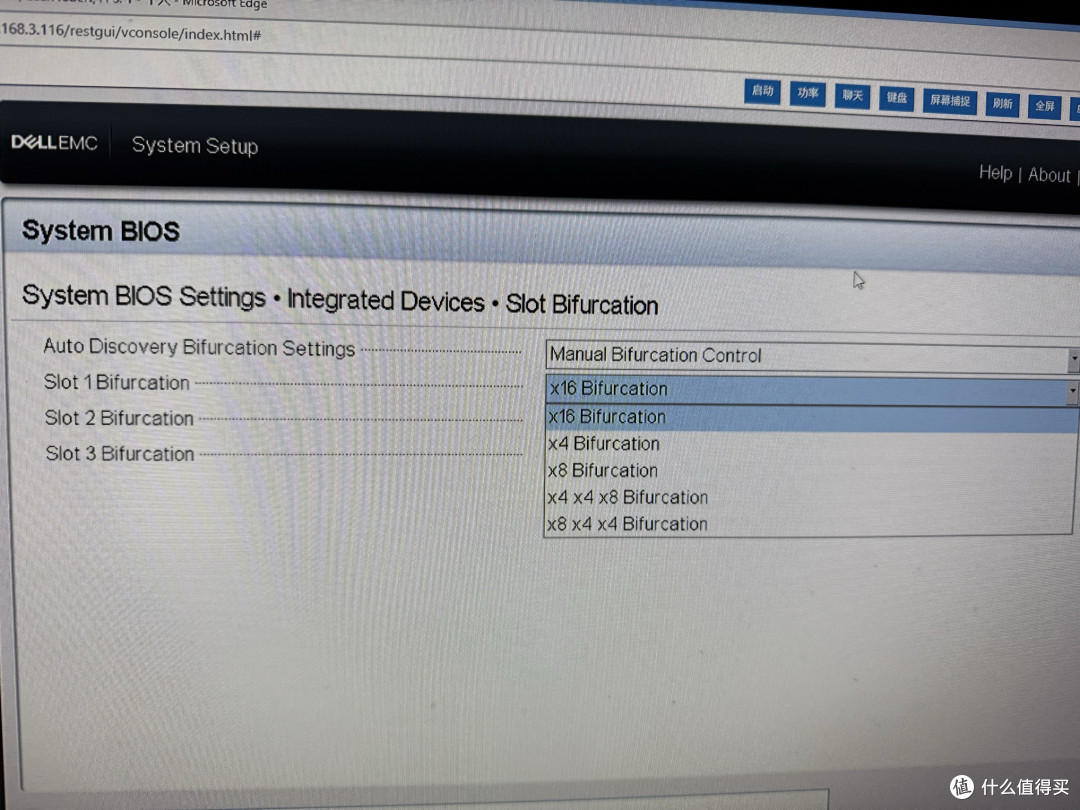

Dell r640 bios pcie拆分设置

在dell 的服务器bios 里寻找 slot bifurcation 的选项，里面可以做几种模式，一般拆双盘位的话，可以选 x4x4x8 。也有auto模式适配。

如果是2PCIE 槽位的R640， 还有个选项是把全高pcie卡位装一个u2 固态硬盘。

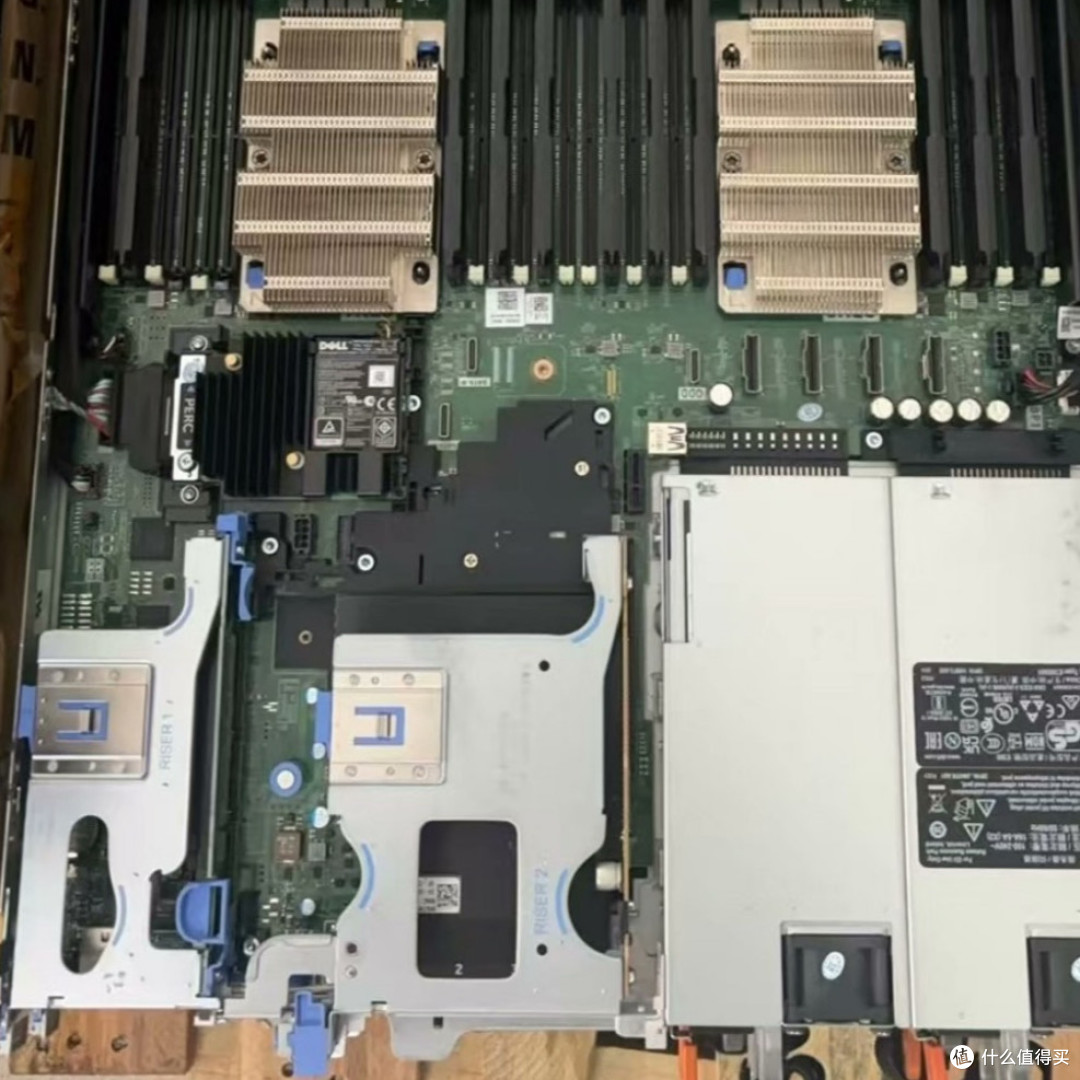

双pci槽的r640

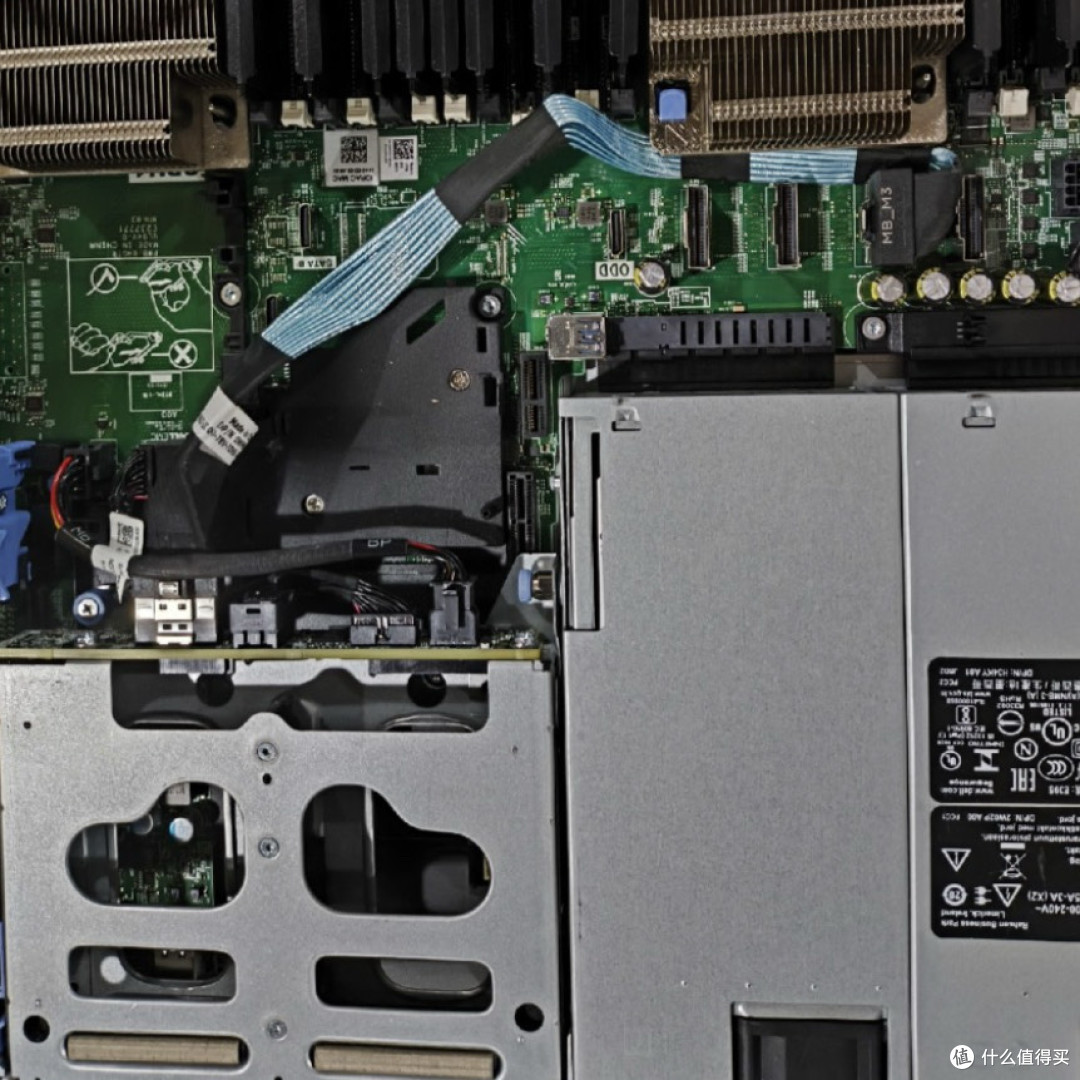

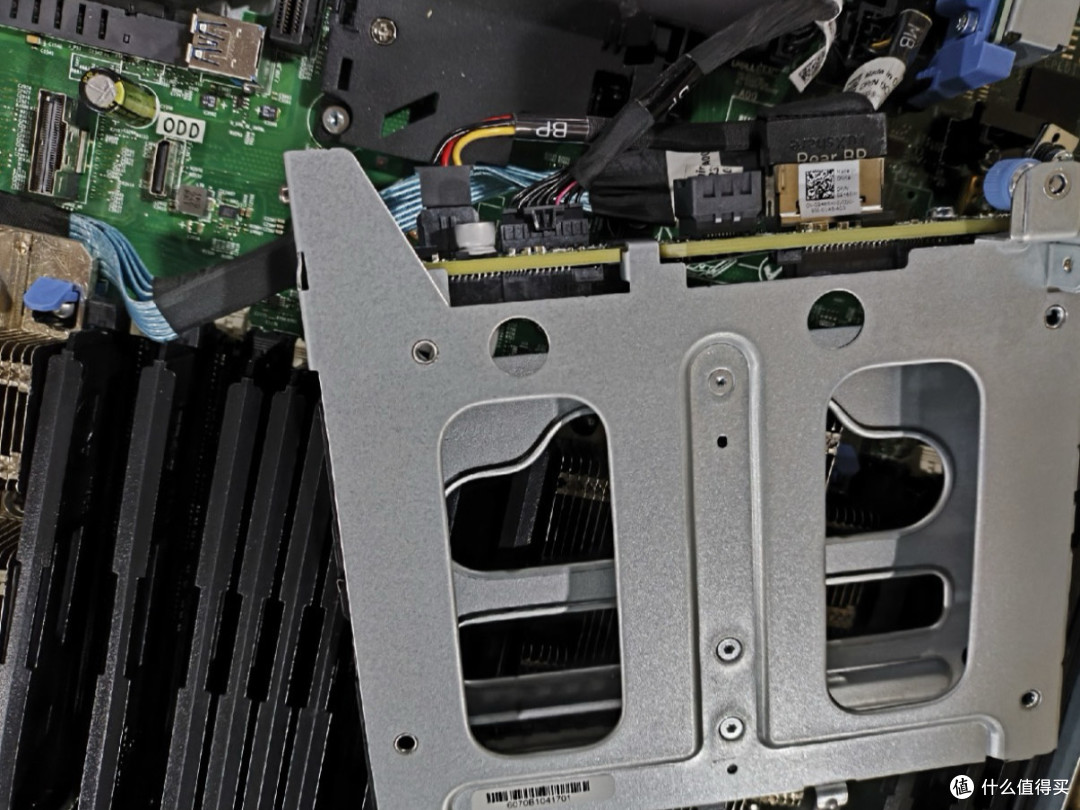

背面 双盘 2.5
