便携式工业内窥镜机构原理与应用全解析

便携式工业内窥镜机构原理与应用全解析

——让不可见变为可见的工业“视觉延伸器”

在航空发动机的燃烧室深处，在汽车变速箱复杂的齿轮腔体中，在电站锅炉弯曲的管道内部……
这些人类肉眼无法触及的“工业禁区”，如今都能被清晰看见。

便携式工业内窥镜，正是这样一种将视觉延伸至毫米级空间的高精度检测工具。它通过微型光学系统深入狭小空间，实现关键部位的无损检测，让“不可见”变为“可见”

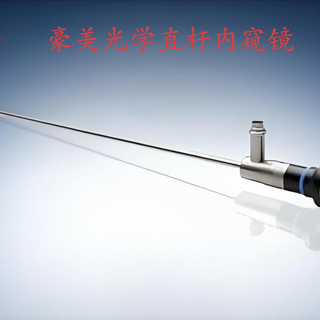

三豪系列便携式内窥镜

一、便携式工业内窥镜的核心结构

便携式工业内窥镜是一种集光学成像技术 + 电子视频技术于一体的视觉检测设备。其系统结构主要由三大部分组成：

1️⃣ 成像系统：视觉的“前哨”

成像系统位于探头前端，负责捕捉目标区域的光学信息，通常包含：

• 微型物镜（梯度折射率透镜或固定焦距透镜组）

• 图像传感器（以CMOS为主）

其中，CMOS传感器因其低功耗、小型化、高集成度的优势，成为主流选择。

2️⃣ 照明系统：让细节显现的关键

检测效果很大程度上取决于照明质量。

当前主流方案为：

• LED冷光源

• 光纤传导至前端

优势在于：

• 低热量输出

• 避免局部温升

• 减少对被检结构的影响

3️⃣ 传输与显示系统：图像的“桥梁”

探头获取图像后，通过：

• 柔性线缆传输

• 或无线传输

将信号送至显示终端。

挑战在于：

• 线缆需兼具高柔韧性与抗电磁干扰能力

• 无线系统需解决延迟与稳定性问题

二、物理设计如何决定检测能力？

设备的结构参数，直接决定其应用边界。

✅ 探头直径

常见规格为几毫米至十几毫米，直接决定可进入孔径大小。

✅ 工作长度

影响可探测深度，不同应用场景选择不同长度。

✅ 可导向性

高端型号具备远端机械弯曲功能，通过钢丝控制实现多角度观察。

✅ 防护等级

IP67等工业标准，确保设备在潮湿、多尘环境下稳定运行。

三、核心应用场景解析

✈ 航空航天

• 检查发动机涡轮叶片

• 观察燃烧室裂纹

• 检测积碳与腐蚀

🚗 汽车制造与维修

• 发动机气缸内部

• 变速箱齿轮腔体

• 焊接质量检查

⚡ 电力行业

• 涡轮发电机内部检测

• 锅炉管道检查

🛠 精密机械加工

• 深孔质量检测

• 螺纹与复杂腔体清洁度评估

四、操作规范决定检测质量

设备性能只是基础，真正决定效果的是操作规范。

🔎 探头选择

根据材质与结构，合理选择：

• 直径

• 视角

• 焦距

💡 光照控制

• 过强 → 反光严重

• 过弱 → 细节丢失

⚙ 操作方式

• 平稳推进

• 避免刮擦内壁

🧠 图像分析能力

操作者需具备材料学与缺陷识别知识，准确判断：

• 裂纹

• 锈蚀

• 异物

• 表面划伤

五、技术升级趋势：智能化与测量一体化

当前工业内窥镜正向“智能检测平台”方向发展：

• ✅ 集成三维测量功能（深度、面积定量分析）

• ✅ 图像增强算法（边缘强化、伪彩显示）

• ✅ 图像拼接与对比分析

• ✅ 电池续航提升

• ✅ 图像防抖技术

未来的发展方向，是将“观察工具”升级为“数据分析终端”。

六、产业价值：从解体检查到在役检测

便携式工业内窥镜的普及，推动了工业检测模式的转变：

传统方式 → 定期拆解检测
现在方式 → 在线在役状态检测

优势包括：

• 减少停机时间

• 降低拆卸损伤风险

• 提高维护效率

• 提供影像化决策依据

它不仅延伸了人类视觉，更改变了工业维护逻辑。

结语

便携式工业内窥镜，本质上是一种视觉延伸技术。

它将光学、电子、机械与智能算法融合，使工业设备内部的“盲区”变为可视空间。

在质量控制、故障诊断与设备维护领域，它正从辅助工具，逐步升级为核心检测手段。

当工业进入智能化时代，真正重要的不只是“看到”，
而是——看得更深、更准、更智能。
