SolidWorks非标设计慢?这个闭环工作流让效率翻倍

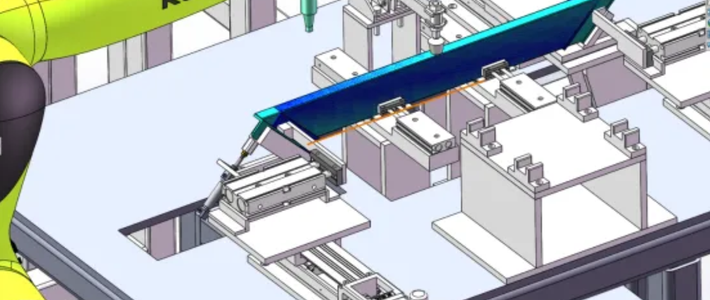

非标自动化设备的设计节奏,往往被两个因素拖慢:一是重复调整模板参数的时间损耗,二是零件之间尺寸“各自为政”带来的连锁修改灾难。SolidWorks作为非标设计的主流工具,其效率天花板不在于单个命令的快慢,而在于从文件创建到出图交付的全流程是否形成了闭环。这套工作流的本质,是让软件记住你的设计规则,而不是每次都重新配置。围绕模板预置、架构搭建、核心建模、工程出图、数据交付五个阶段,梳理出一套可直接落地的实操方案。
一、环境预置
1、高效建模模板配置
新建文件时调用的模板,决定了整个设计流程的起点是否正确。非标项目需要同时配置零件模板、装配体模板和工程图模板,三者之间通过自定义属性实现数据联动。
单位制统一选择MMGS(毫米、克、秒),这是国内机械加工的标准单位体系。绘图标准在工具 > 选项 > 文档属性 > 绘图标准中设置为GB,对应国标公差标注样式和几何公差规范。模板文件保存为.prolot、.asmdot、.drw.dot格式,放入统一的设计库路径,供团队共享调用。
自定义属性栏是模板配置的核心环节。通过文件 > 属性 > 自定义,添加图号、名称、材料、重量、设计者等字段,并在装配体和工程图模板中将这些属性链接到零件模板。修改零件属性后,装配体的材料明细表和工程图的标题栏信息自动同步,从根本上杜绝了图号与重量填写错误的情况。
材质库链接同样在模板中预设。打开工具 > 选项 > 默认文件位置,确认材质库指向共享路径,避免不同设计师调用不同版本的材料数据库。图像品质建议在模板中设置为较低分辨率,控制在不影响最终零件质量的前提下提升软件运行性能。
2、常用快捷键与鼠标手势定制
非标设计的高频操作集中在草图绘制、特征生成和视图切换三个环节。将这些命令绑定到单手可完成的快捷键组合或鼠标手势,能够显著减少视线在键盘与屏幕之间的移动距离。
操作类型默认快捷键推荐定制方案
视图旋转中间键保持不变,设为全局手势
视图平移中键+Ctrl改为Shift+中键,更符合人体工学
缩放中键滚动保持不变
重建模型Ctrl+B改为Q,与重建零件命令统一
拉伸切除Cut-Extrude改为E,与拉伸命令对称
智能尺寸Smart Dimension改为D,符合单手操作习惯
镜像草图Dynamic Mirror改为M,快速对称绘制
快速评估Tab保留,切换草图/零件环境

快捷键与鼠标手势推荐配置

鼠标手势配置在工具 > 自定义 > 命令 > 手势中完成。只保留利用率最高的手势命令:旋转、平移、缩放、局部放大、重建模型。避免设置过多手势导致记忆负担,非标设计中80%的时间花在上述五个操作上。
二、架构搭建
1、自顶向下布局骨架法
自底向上的设计方式在零件完成后再处理装配关系,一旦关键尺寸变更,所有配合关系需要逐个排查修改。非标设备结构复杂、迭代频繁,这种方式的返工成本极高。自顶向下设计的核心是先建立“骨架”,再填充“血肉”。
新建装配体文件后,通过插入 > 3D草图创建布局草图。在这个3D草图中绘制设备的核心运动轨迹、关键安装面的位置线、设备外廓边界以及主要基准面和轴线。布局草图决定了整个设备的尺寸框架,后续所有零件通过转换实体引用或尺寸链接与布局草图关联。
使用全局变量控制主要尺寸。在方程式中定义$D_设备总长、$D_设备总宽、$D_设备总高等关键参数,布局草图的尺寸链接到这些全局变量。当客户提出方案变更时,只需修改全局变量数值,所有关联零件自动同步更新,无需逐个调整。
子系统划分同样基于布局草图进行。每个功能模块(送料、定位、夹持、输送等)作为独立子装配体创建,其草图与布局草图通过外部参考关联。这种做法使得总装调整时可以单独查看某个模块的关联影响范围,便于评估变更风险。
2、标准件库快速调用策略
非标自动化设备中,标准件占比通常在60%以上。每次都重新建模这些螺栓、轴承、气缸、导轨,既浪费时间又容易出错。标准件库的合理配置是提升设计效率的关键杠杆。
SolidWorks Toolbox是内置的国标件库,通过工具 > 插件勾选SolidWorks Toolbox Browser启用。在工具 > 选项 > 文件位置中设置设计库路径指向共享目录,确保团队使用统一的库文件。调用时从设计库标签页展开Toolbox > GB,按分类检索所需零件并拖拽到装配体中。
第三方标准件库如米思米、怡合达、SMC等,可从品牌官网下载官方3D模型。这些模型通常以零件文件或设计库格式提供,下载后分类存入本地设计库。推荐按品牌 > 类别 > 型号的层级结构组织目录,例如FA气缸 > SMC > MK系列 > MK2P2-20DFS。
常用功能模组的预制块能进一步压缩调用时间。将高频使用的升降机构、夹持机构、输送滚筒等单元保存为子装配体,设置预定义的配合参考。调用时直接拖入主装配体,系统自动识别安装位置,大幅减少重复配置工作。
三、核心建模
1、钣金与焊接件快速成型
非标机架和防护罩是钣金建模的高频场景。SolidWorks的焊件模块和钣金模块分别对应两类建模需求:焊件适用于多根型材拼搭的框架结构,钣金适用于有折弯、冲压特征的薄壁件。
焊件建模的核心是建立企业轮廓库。将40×40、40×80、80×80等常用方管存为.sldlfp文件,绘制一张3D草图作为框架线框,选中所有线段后一键生成整个机架。焊件本质是多实体零件而非装配体,没有配合关系,内存占用极低。修改尺寸时拖动3D草图的端点,整根机架自动重生。
小型钣金结构推荐使用多实体建模。在单一零件文件中创建多个钣金特征,通过组合命令处理搭接关系。大型结构则建议使用单独零件,通过装配体配合组装。多实体方式便于统一修改折弯系数,单独零件方式便于分开展开出图。
折弯系数的设定直接影响激光切割后的装配精度。在钣金属性中设置K因子或折弯扣除值时,需参照实际加工设备的补偿参数。建议与激光加工商确认常用材料的K因子经验值,固化到钣金模板中。
2、复杂曲面与异形件处理
非标设备中的管道走向、护罩贴合面等非规则形状,考验的是建模的可修改性而非曲面数学功底。操作的核心目标是“画出形状且便于后期修改”,而非追求理论上的曲面质量。
扫描特征的成形质量取决于轮廓草图与引导线的选取。轮廓草图应尽量简单且完全定义,引导线数量控制在两条以内,过多的引导线会导致扫描结果难以预测。放样曲面适用于截面渐变的过渡区域,通过调整控制点位置优化曲面光顺度。
填充曲面是封闭开口的快捷工具。选择边界曲线后系统自动生成贴合曲面的补面,适用于修复破面或创建复杂过渡区域。对于需要与周围实体光滑衔接的场合,使用“曲率控制”选项调整填充曲面与相邻面的G2连续性。
3、运动仿真初步验证
在投入加工前检查机构是否存在硬干涉或运动死点,是节省物理样机成本的有效手段。SolidWorks的仿真验证针对的是“发现明显错误”,而非精确的动力学分析。
Mate Controller用于验证配合关系的运动范围。在装配体中插入所有零件并添加配合约束后,打开Mate Controller拖动滑块或旋转轴,检查是否存在超出运动行程或与其他零件碰撞的情况。设置碰撞检测时勾选“碰撞检测”选项,系统高亮显示发生干涉的零件。
动画向导可以生成基本运动视频,用于向客户或团队展示设备的运行效果。在装配体中定义好运动副后,通过工具 > 零件运动生成动画文件,直观呈现节拍时间和运动序列。这种验证方式比口头描述更具说服力,也更容易发现设计阶段的逻辑漏洞。
四、工程出图
1、自动化BOM表生成
材料明细表是连接三维模型与采购、生产的数据桥梁。手动统计BOM极易出现零件遗漏或数量错误,通过属性链接实现的自动生成能从根本上规避这类问题。
BOM模板的定制在工程图模板中完成。通过插入 > 材料明细表,选择预设的BOM模板。模板中应包含序号、代号、名称、数量、材料、供应商代码、采购备注等列。对于非标件,采购备注列标注“需加工”或具体工艺要求;对于标准件,标注品牌和型号。
装配体中零部件的排序规则决定BOM表的排列逻辑。通过右键BOM表选择排序方式,通常按子装配体分组,同组内按零件类型或数量排序。BOM表链接到Excel后,支持二次处理以满足企业特定的格式要求。
关键在于属性链接的完整性。零件模板中定义的自定义属性(图号、名称、材料)必须与BOM表列标题名称一致。模型修改后,BOM表数据自动刷新,无需人工逐项核对。
2、标准化图纸批量输出
非标设备的图纸套数往往达到数十甚至上百张,批量处理能力决定了出图阶段的效率。工程图模板的标准化是批量输出的基础。
图纸模板中预设标题栏、公差标注样式、图层设置和注释格式。使用Sheet Format功能可以快速切换A0、A1、A2、A3、A4等不同幅面的图纸格式,而无需重新创建视图。对于复杂零件的局部细节,使用Detail View快速生成放大视图;对于长轴类零件,使用Break View在保持视图完整性的同时节省图纸空间。
出图顺序建议采用由总装到部装再到零件的层级顺序。先完成总装图确认整体尺寸和接口关系,再出部装图处理模块间的配合细节,最后针对单个零件出加工图。这种顺序避免了后期发现尺寸冲突需要返工大量图纸的情况。
出图完成后,对照检查清单逐项确认:视图数量是否完整、尺寸标注是否存在遗漏、配合尺寸是否标注公差、视图方向是否正确、材料明细表是否包含所有零件。清单化管理是避免低级错误的有效手段。
五、数据交付
1、外部协作文件格式转换
非标设备的交付对象通常包括两类:CNC加工商需要可加工的模型数据,客户需要用于确认方案的查看文件。选择正确的文件格式和精度等级,能避免沟通成本和加工失误。
STEP格式(AP242)是机械行业通用的中性交换格式,适合发往CNC加工商。在另存为对话框中选择STEP格式,勾选“保留颜色信息”和“曲面精度”选项。对于加工精度要求高的零件,适当提高曲面公差值,避免因精度损失导致配合问题。
PDF格式适合客户预览和方案确认。通过文件 > 导出 > PDF生成,SolidWorks支持将工程图的三维模型和二维视图打包为单一文件,便于非专业用户查看。对于需要标注批注的场合,eDrawings格式是更好的选择,其查看器可免费获取且支持在线批注功能。
2、版本管理与归档规范
非标项目的需求变更是常态,版本管理混乱会导致使用旧版图纸加工的严重后果。建立清晰的命名规则和归档结构,是避免版本混乱的前提。
文件名命名采用“项目代号_图号_版本号_状态”格式。版本号使用两位数字,从01开始递增;状态标注V(验证)、P(生产)、A(归档)。例如:MLC500_00_03_P表示项目MLC500的装配图第三版,当前状态为可生产状态。
Pack and Go是SolidWorks内置的打包工具,将装配体及其所有参考文件打包到指定文件夹。执行打包前,勾选“固化外部参考路径”选项,确保文件复制到新位置后引用关系不被破坏。建议每次发图前都使用Pack and Go生成交付包,避免遗漏关联文件。
文件夹层级结构示例:项目代号/01_设计文件/02_工程图/03_交付文件/04_历史版本。设计文件目录存放原始SW模型,工程图目录存放出图后的DWG和PDF,交付文件目录存放打包后的STEP文件和BOM表,历史版本目录按日期归档每次变更前的文件副本。
六、常见问题与避坑指南
装配体中配合关系过多会导致软件卡顿。正确的做法是先在子装配体内部完成固定零件的配合,再将子装配体作为整体插入主装配体。这种方式减少了顶层配合的数量,也便于后期单独修改某个模块的内部结构。
草图约束与尺寸驱动需要保持平衡。完全依赖几何关系约束的草图在尺寸变更时容易出现推理失败,建议优先使用尺寸标注驱动,几何约束仅用于表达设计意图的固定关系。草图绘制完成后检查是否完全定义,避免带着欠定义草图进入特征建模阶段。
出图前的干涉检查是容易被跳过但绝对不能跳过的步骤。除了检查静态干涉外,还需验证螺丝孔与加强筋、线缆走向与运动部件之间的动态干涉。Mate Controller的碰撞检测功能可以模拟运动过程,在进入加工阶段前发现潜在的空间冲突。
标准件的建模必须使用库文件而非自行绘制。自行建模的螺栓、轴承等标准件无法携带正确的属性信息,导致BOM表无法自动统计标准件规格型号,采购环节需要重新识别和录入,反而增加了工作量。
重大结构修改前使用另存为副本保留回溯版本。这个习惯看似繁琐,实则是最可靠的风险对冲手段。非标项目中的需求变更往往在交付前最后时刻出现,有完整的版本历史才能从容应对,不必担心改错后无法恢复。
