双PCIe5.1接口配置，曜越科技1200W金牌全模组碳化硅电脑电源拆解
2026-10-30 09:28:17
0点赞
0收藏
0评论
前言
本期拆解的是曜越科技推出的DOCKPOWER FI 1200W全模组金牌电源，这款电源采用Docking对接式电源架构，由电源本体和电源快拆模块组成，将线缆管理与电源安装分离，可以先连接线材，再对接电源本体，方便装机，也方便升级更大功率的电源本体。
这款电源支持ATX3.1和PCIe Gen 5.1规范，具备原生12V-2x6接口，连接线采用双色设计，便于确认是否完全插入。电源支持100-240V交流输入，12V主路输出电流为100A，5V和3.3V输出电流20A，待机电源输出为5V3A。
电源采用PFC+LLC+同步整流+DC-DC降压架构，内置中瑞宏芯碳化硅二极管。电源为全模组设计，设有两个PCIe5.1接口。下面服务器电源网就带来曜越科技这款1200W碳化硅金牌全模组PC电源的拆解，一起看看内部的方案和用料。
曜越科技1200W全模组PC电源开箱

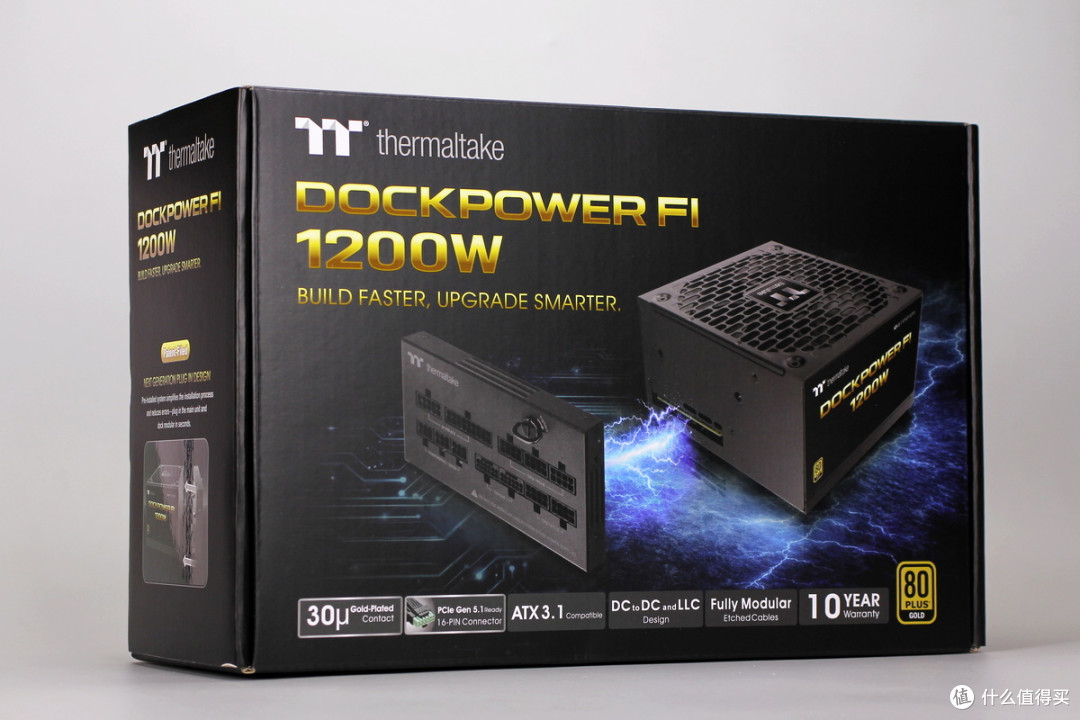

包装盒整体采用黑色色调，印有TT logo，DOCKPOWER PI 字样，并印有电源组装示意图，30μ厚度镀金，PCIe Gen5.1 ready，ATX3.1，DC-DC和LLC设计，全模组，10年质保和金牌转换效率标识。
包装盒背面印有快速安装，智能升级和服务器级30μm镀金触点三大卖点。
包装盒侧面使用多国语言标注产品卖点。
电源通过80PLUS金牌认证，效率高达90%，于40℃环境温度下可提供1200W连续输出，内置135mm散热风扇，随附PCIe Gen5.1显卡的16Pin PCIe线缆。
包装盒侧面展示电源为对接式设计。

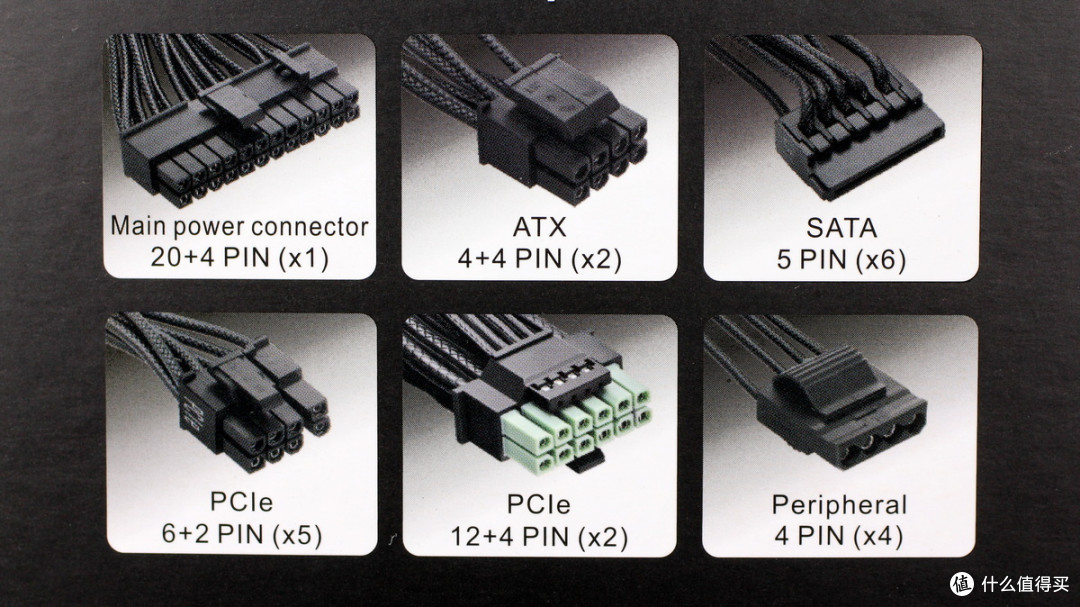

另一面展示接口数量和转换效率曲线。

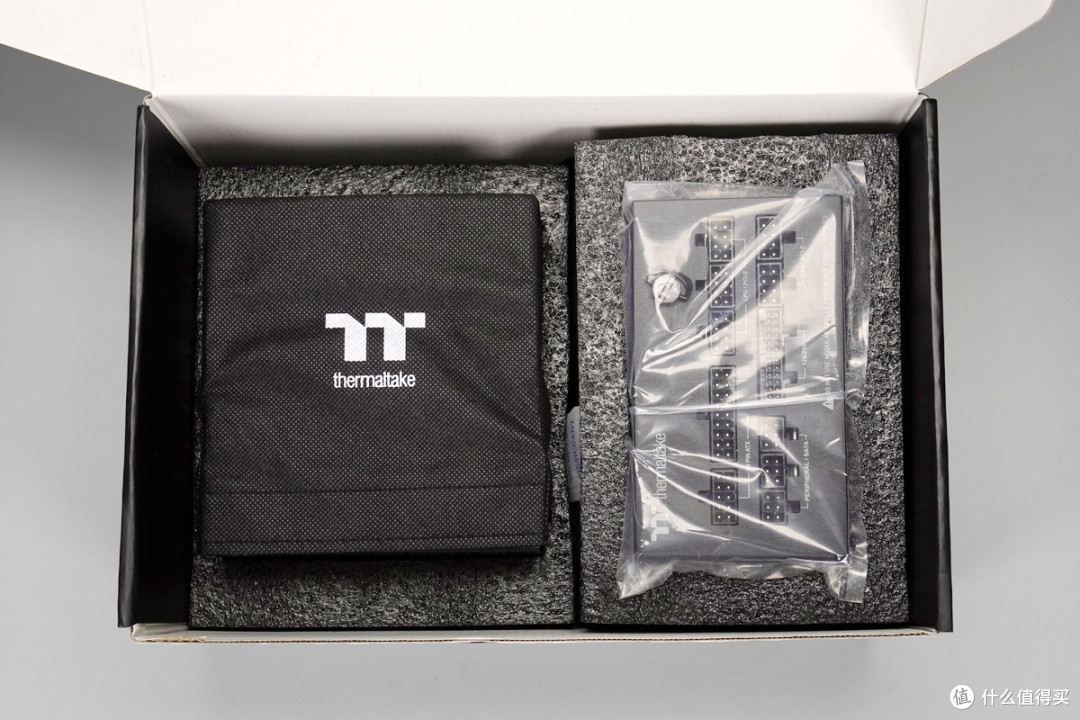

电源主机包裹无纺布袋，右侧设有电源快拆模块，均设有珍珠棉防震保护。

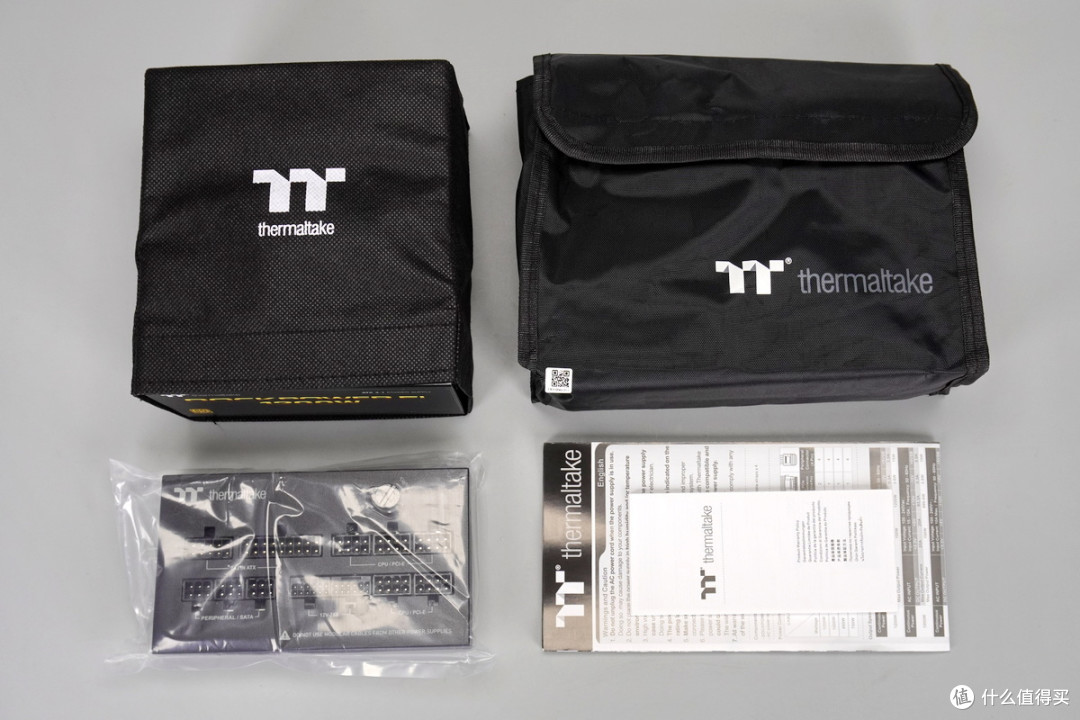

取出电源主机及其他配件，电源模组线配有收纳包。

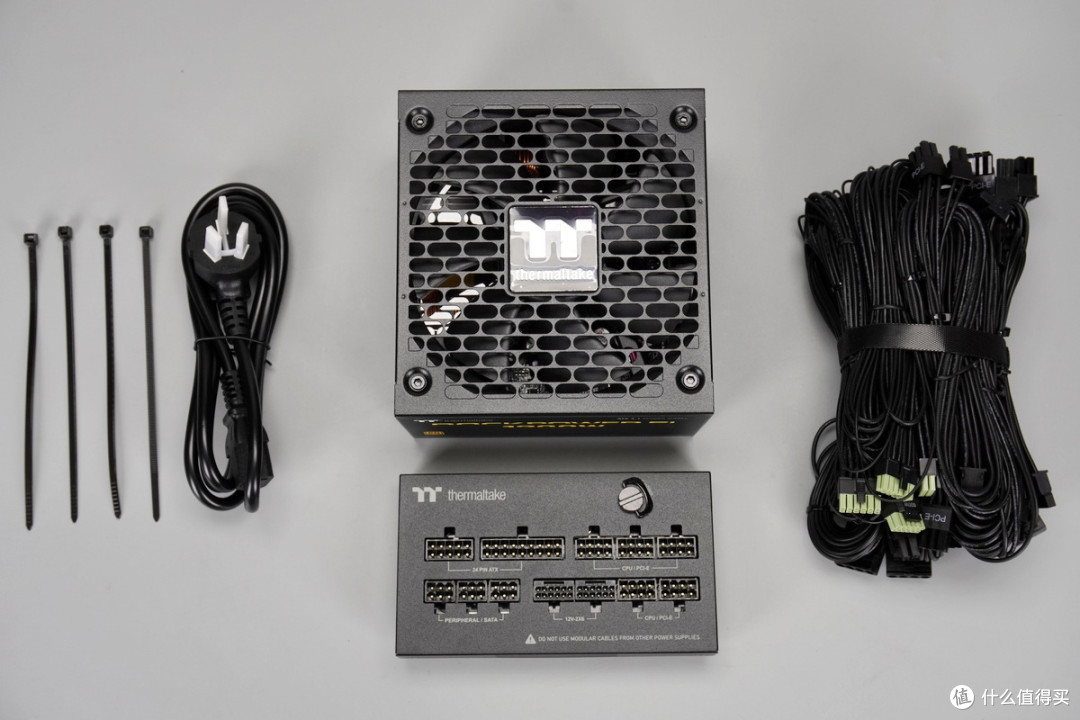

安装扎带，电源线，电源主机和电源快拆模块，模组线一览。

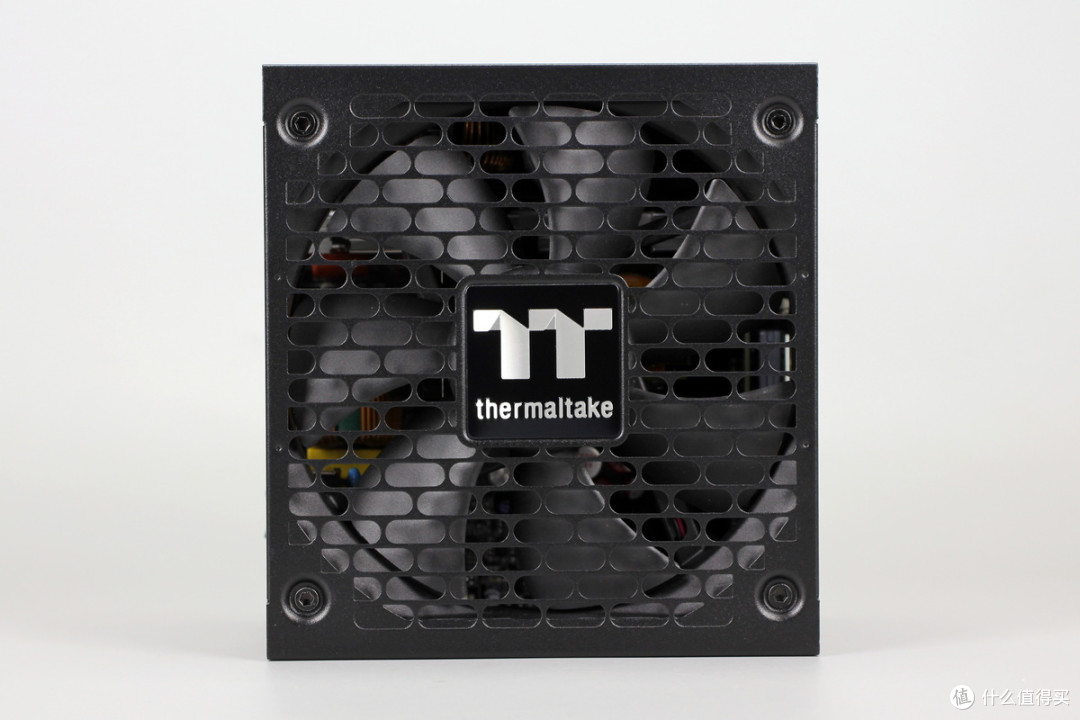

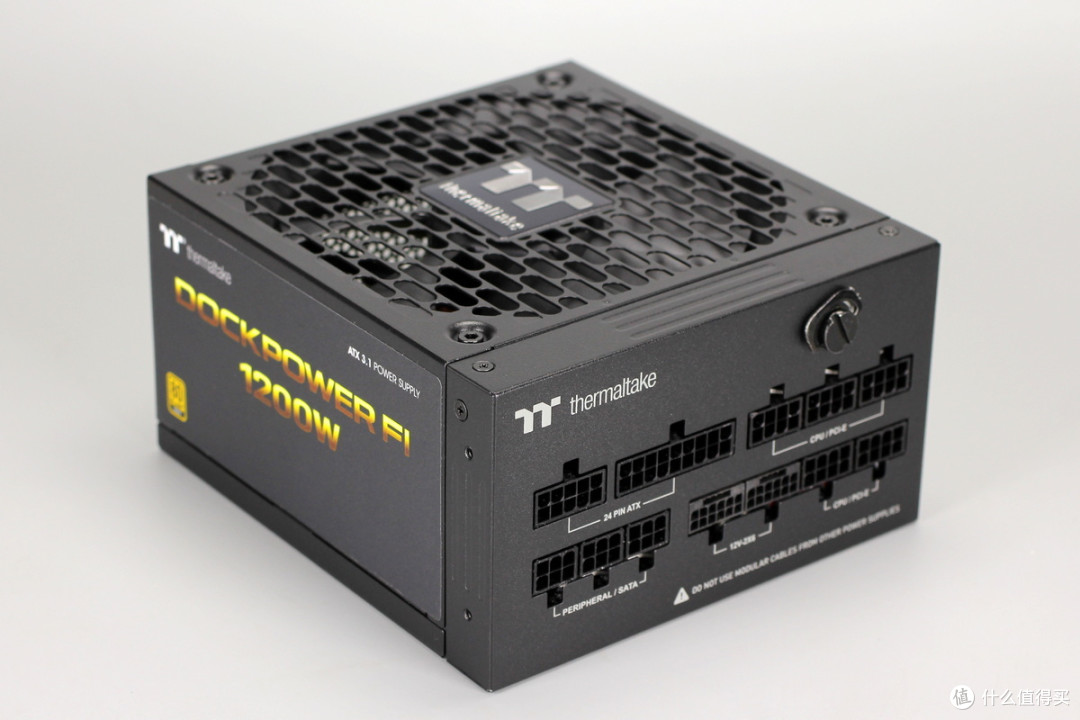

电源正面中间位置印有TT thermaltake标识。并设有保护网格，内部设有散热风扇。

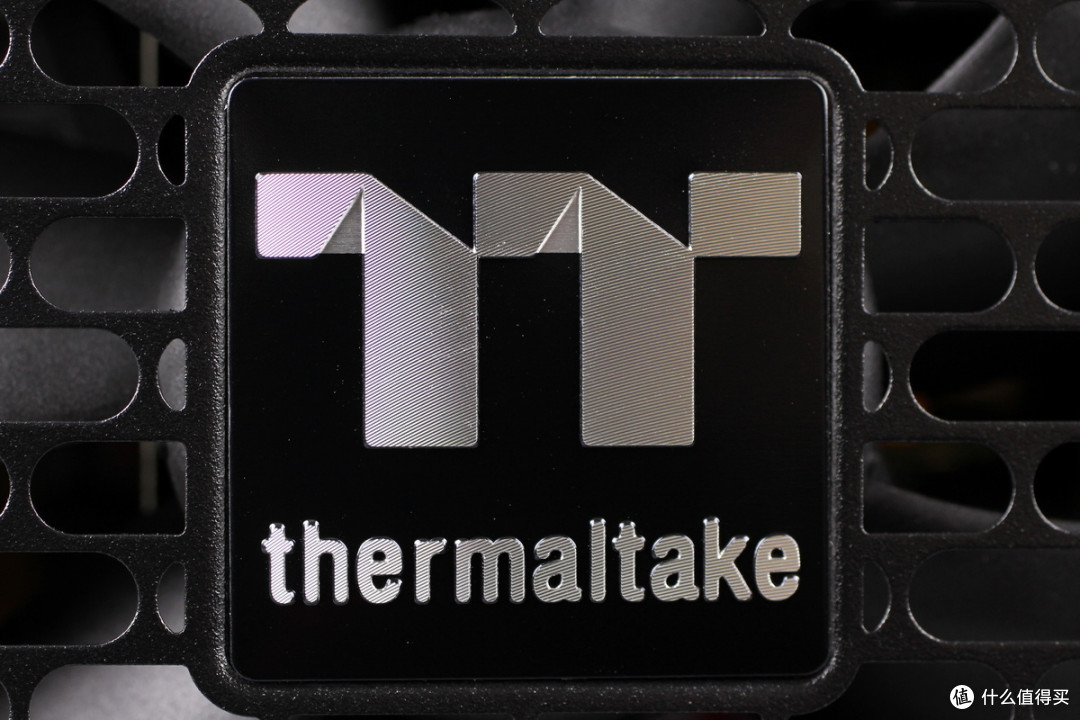

TT thermaltake标识特写。

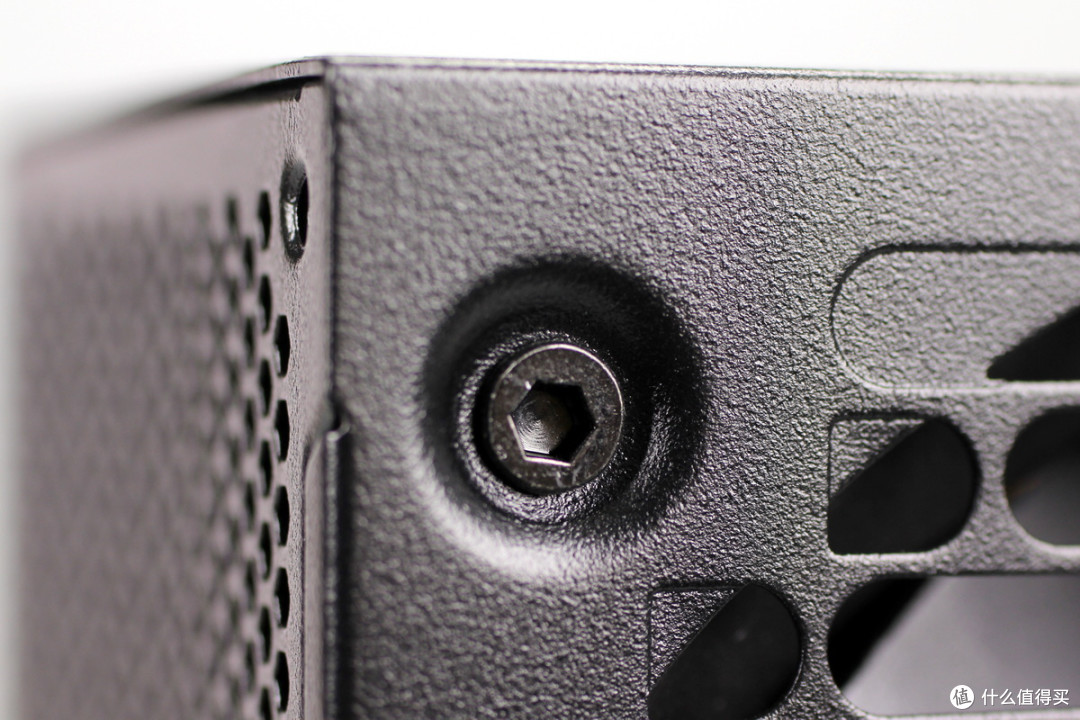

壳体采用内六角螺丝固定。
电源背面粘贴信息标签。

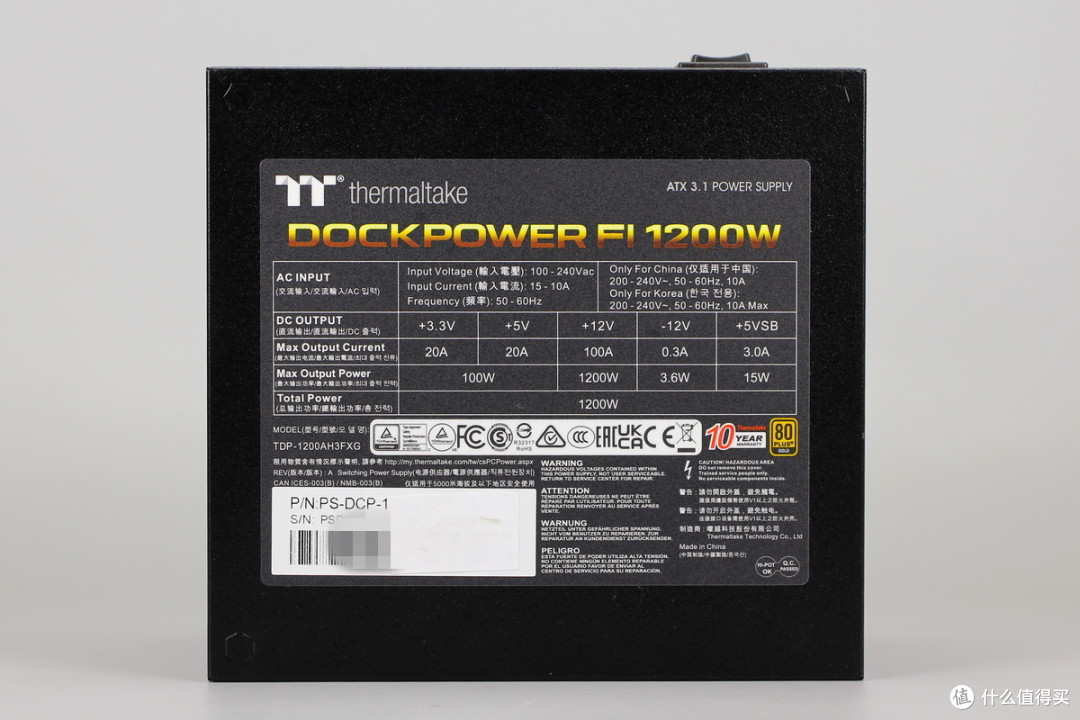

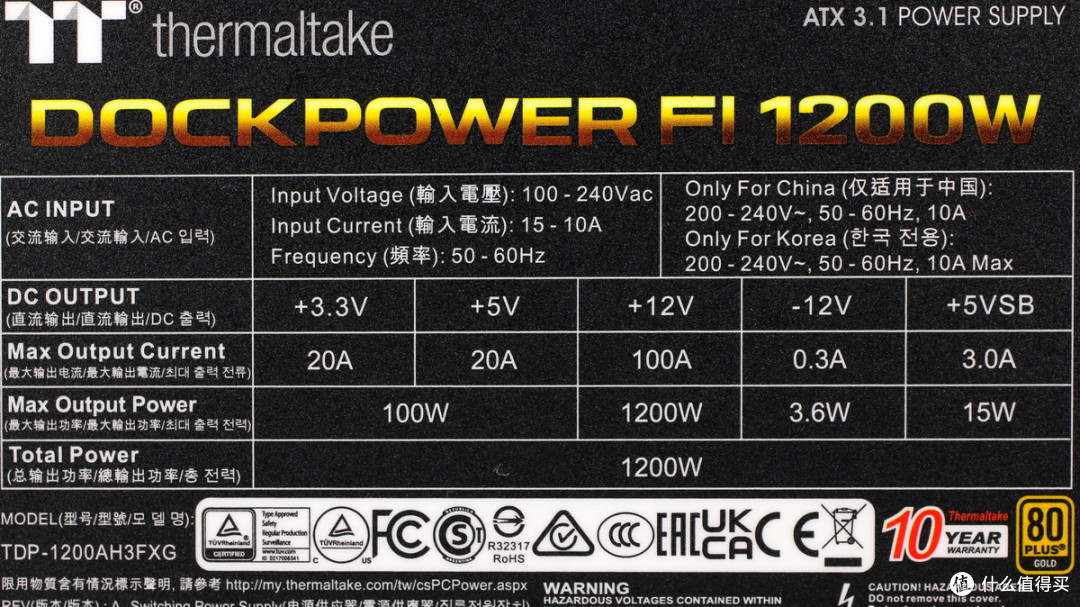

电源机身标签特写
型号：TDP-1200AH3FXG
交流输入：100-240V~，50-60Hz，15-10A 50-60Hz
直流输出：+3.3V 20A，+5V 20A，最大输出功率100W
+12V 100A，-12V 0.3A，+5VSB 3A
总输出功率：1200W

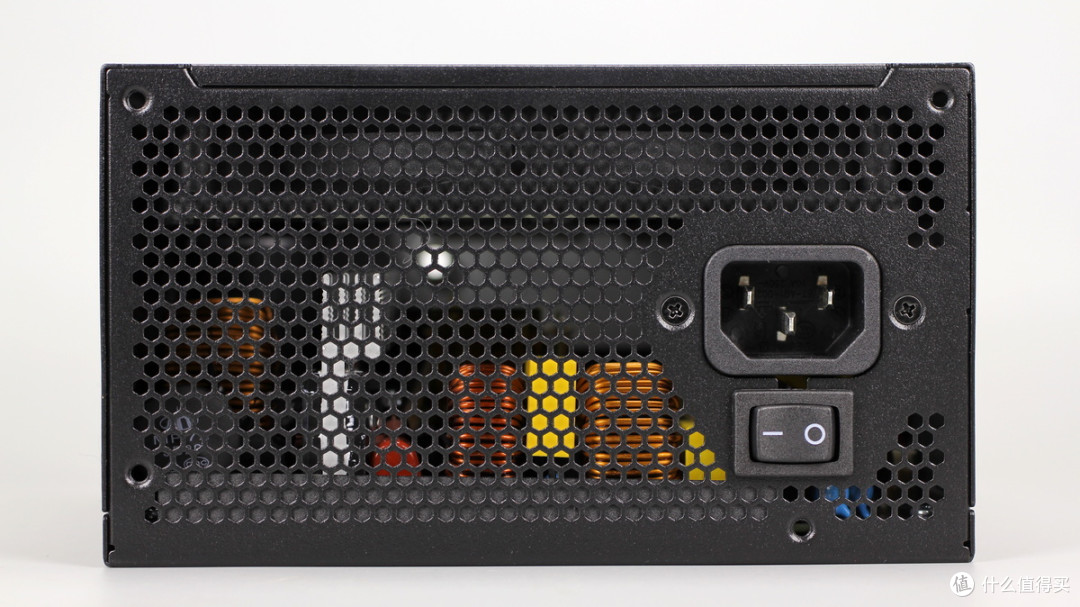

电源输入端设有散热孔，电源插座和电源开关。

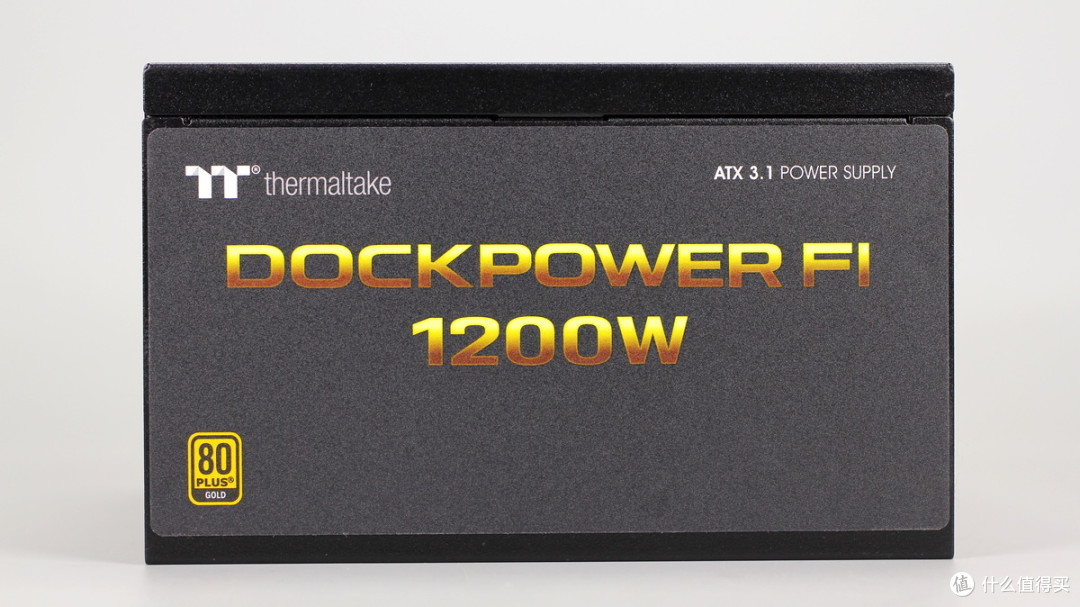

侧面印有DOCKPOWER FI 1200W字样。

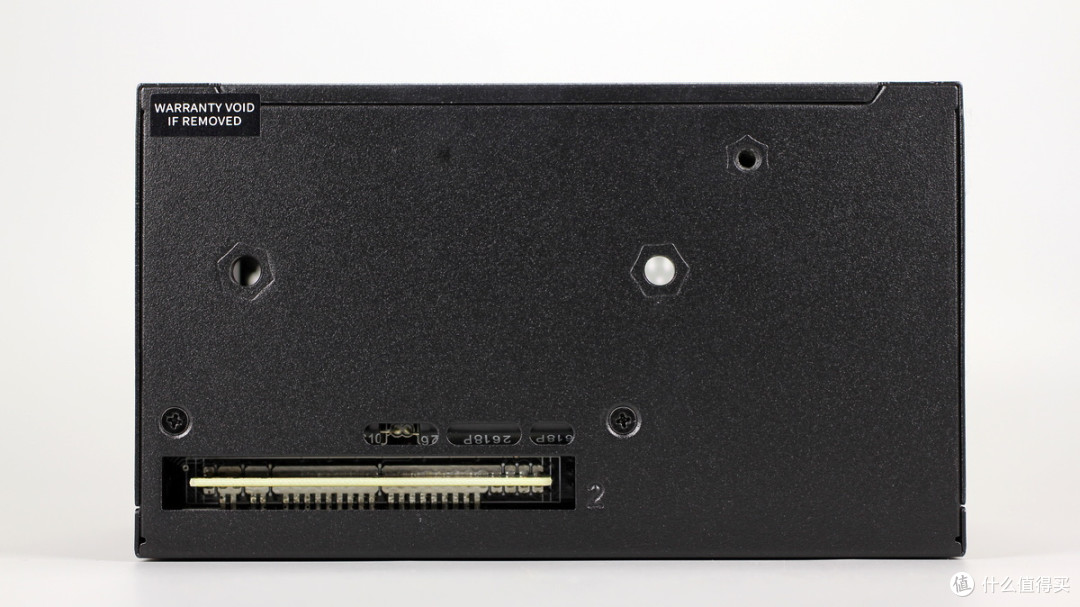

电源输出端设有板边连接器。

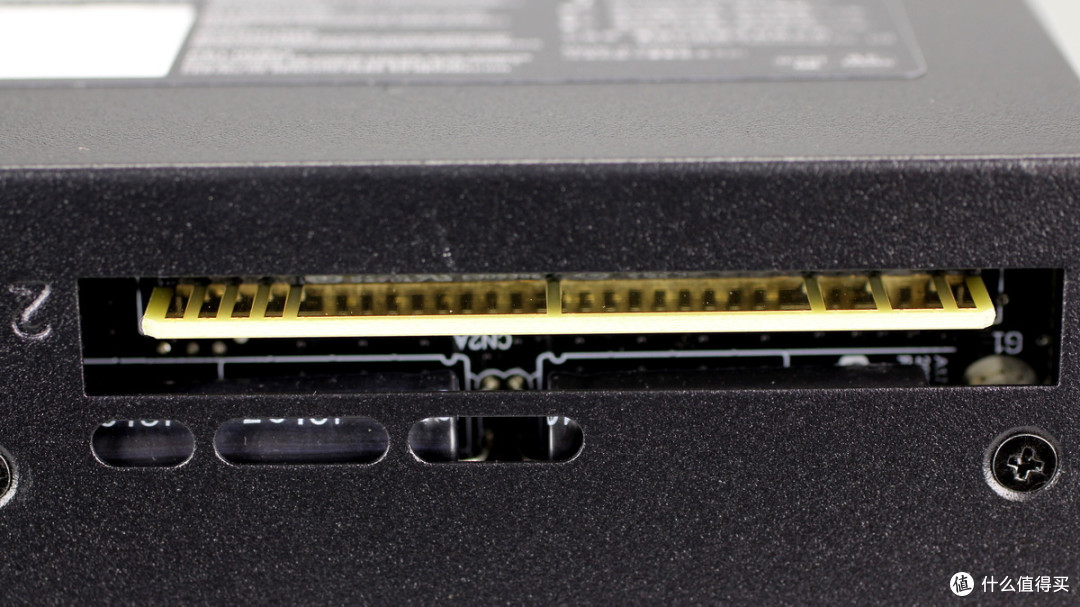

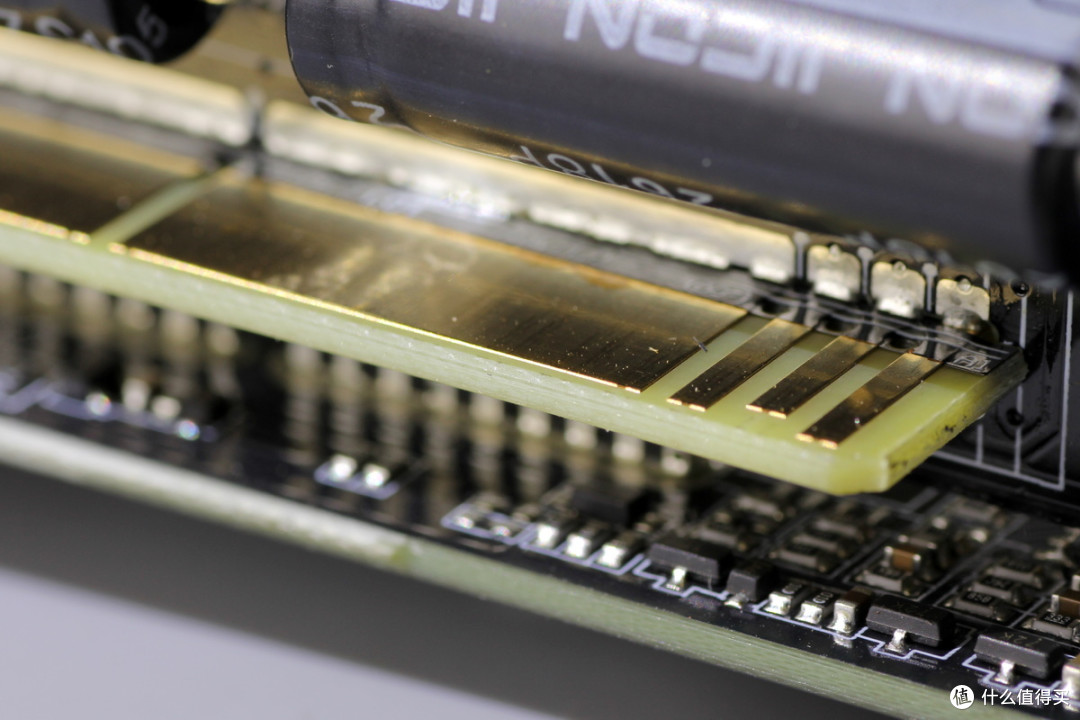

板边连接器特写。

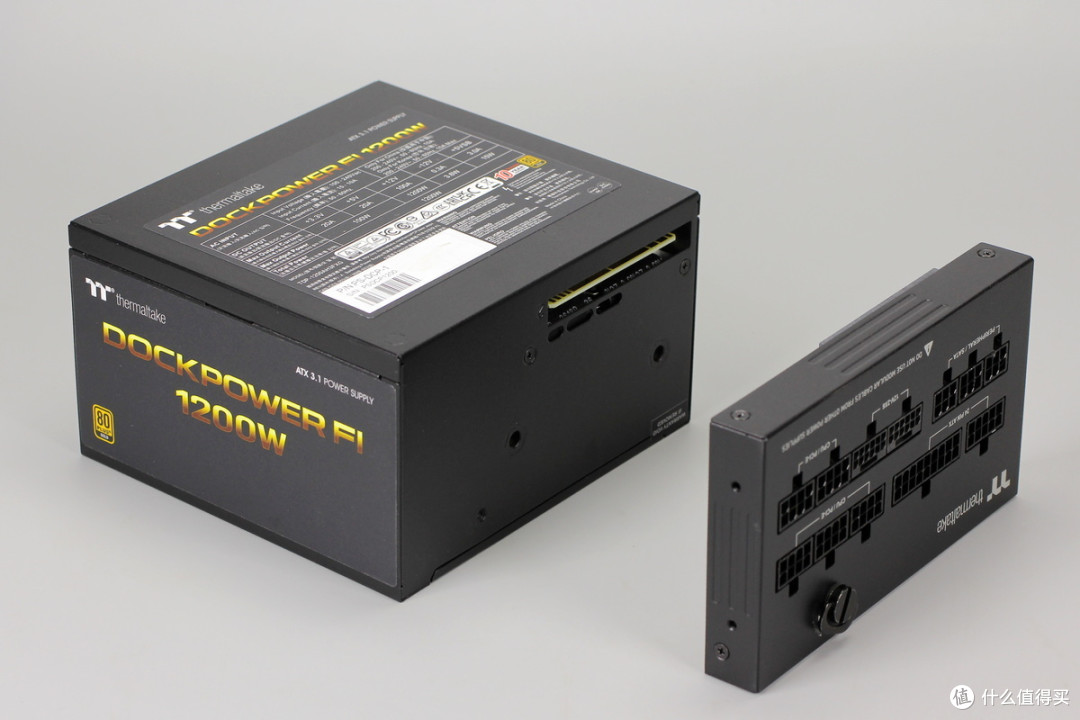

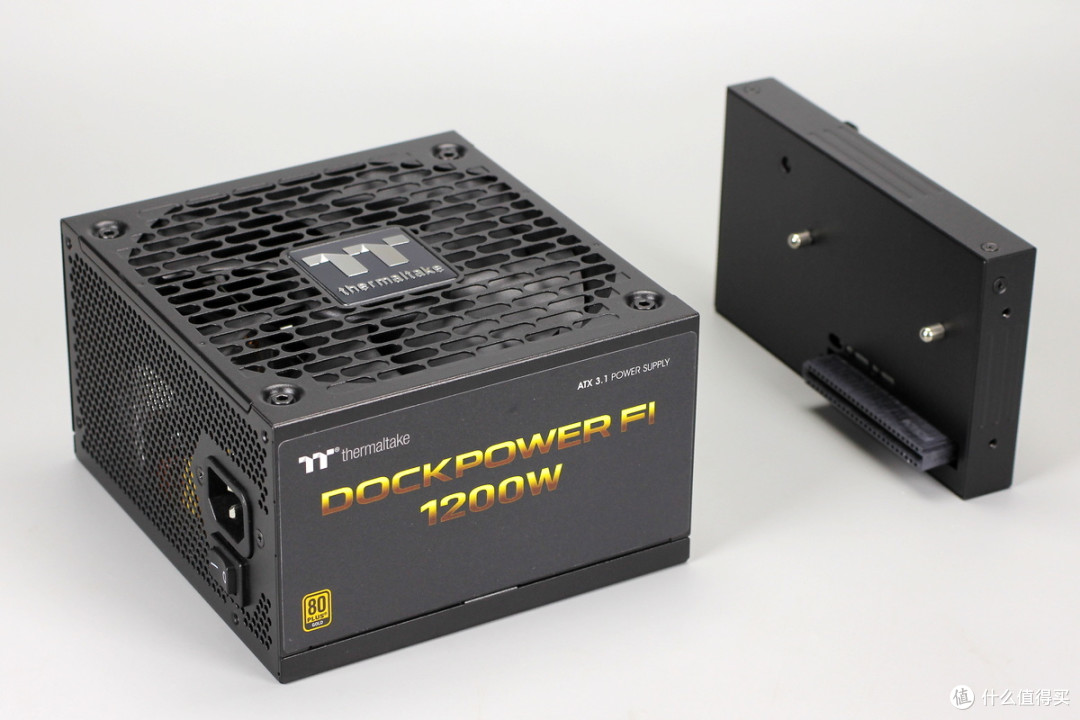

电源主机与电源快拆模块一览，电源快拆模块设有连接器连接到电源主机。

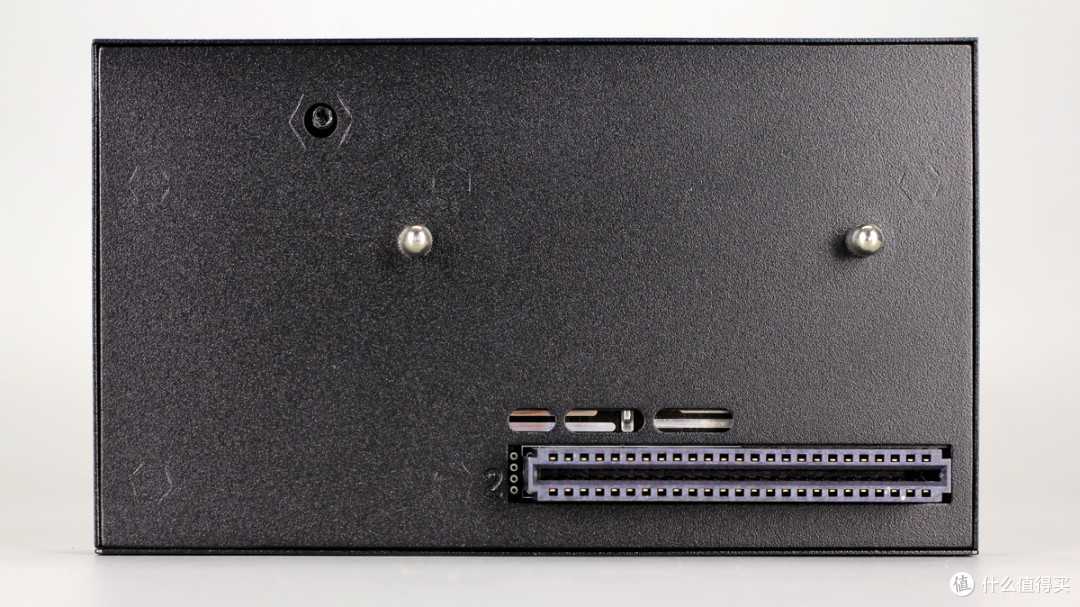

电源主机对应位置设有板边连接器。
将电源主机与电源快拆模块组合起来。

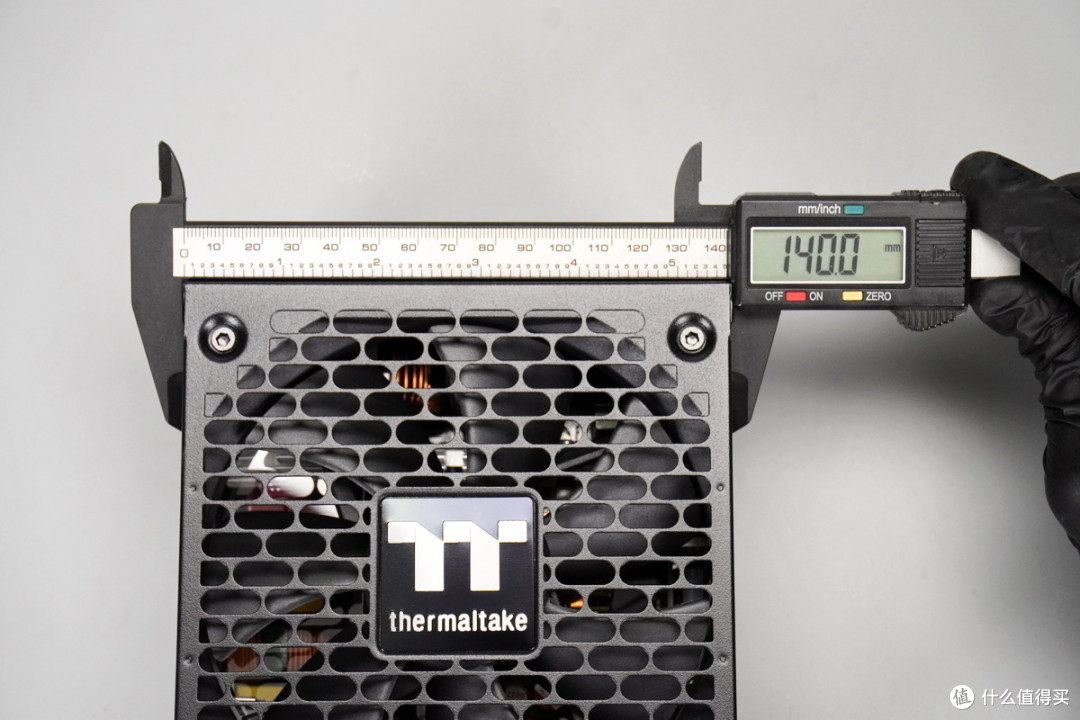

测得电源主机长度约为140mm。

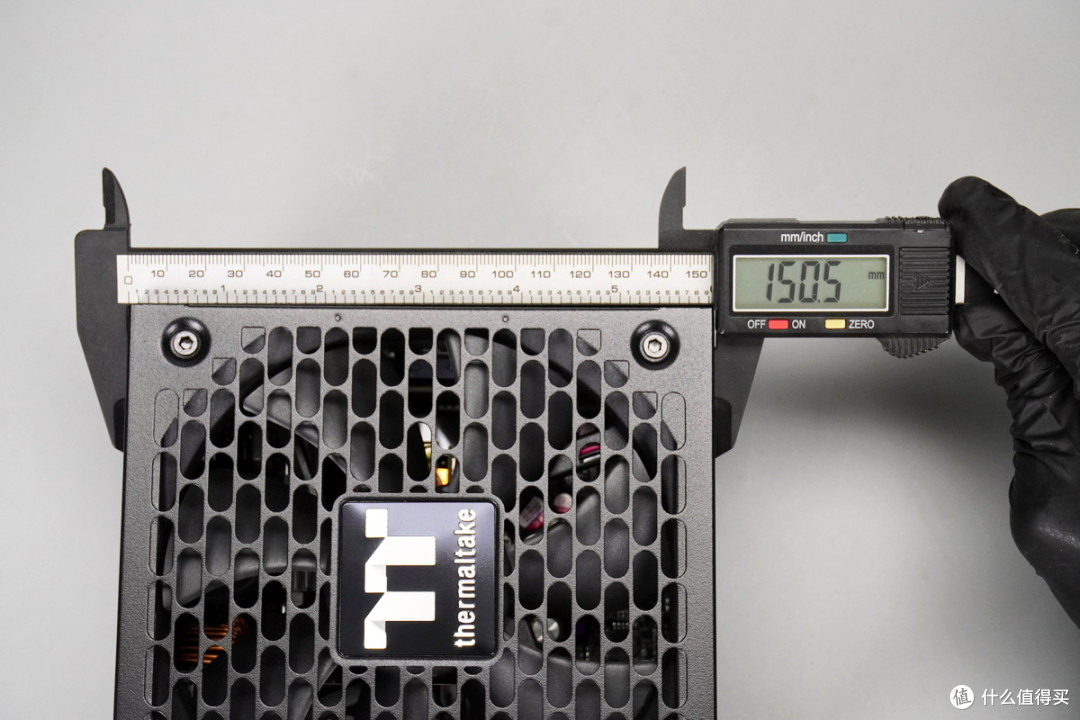

电源主机宽度约为151mm。

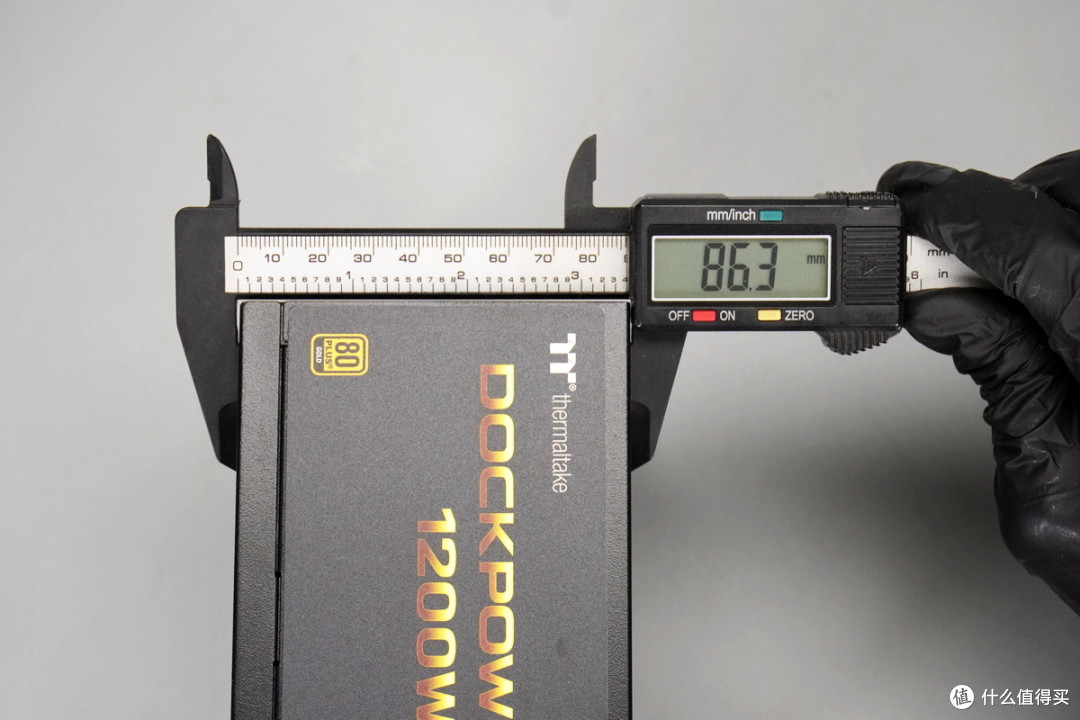

测得电源主机厚度约为86.3mm。

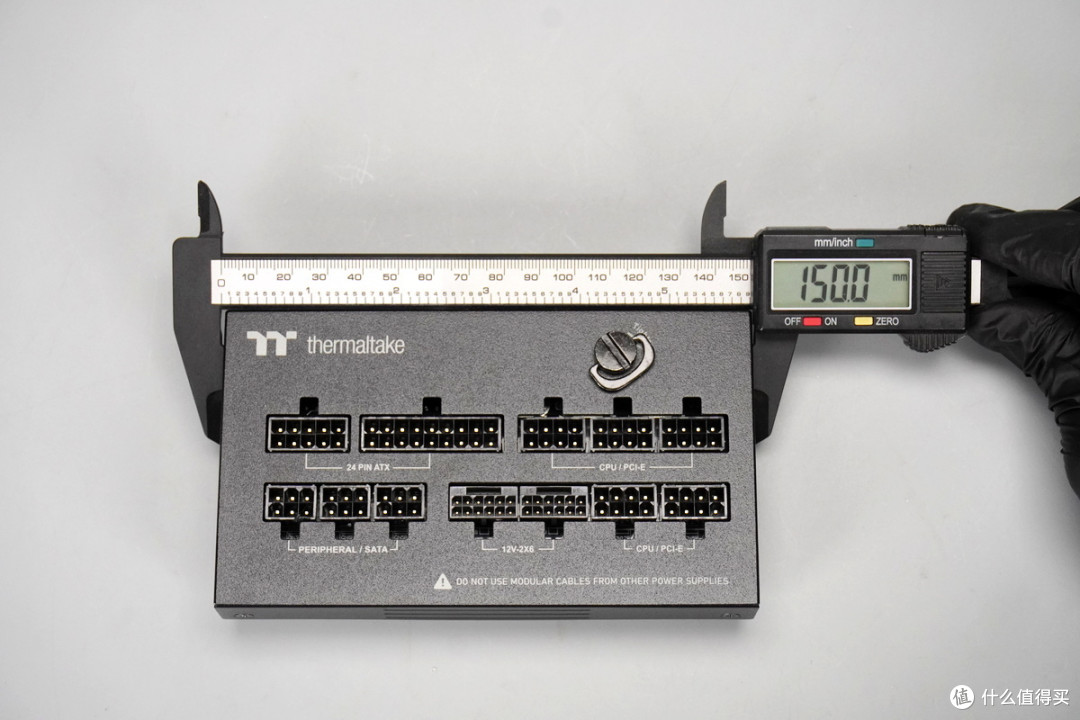

电源快拆模块宽度约为150mm。

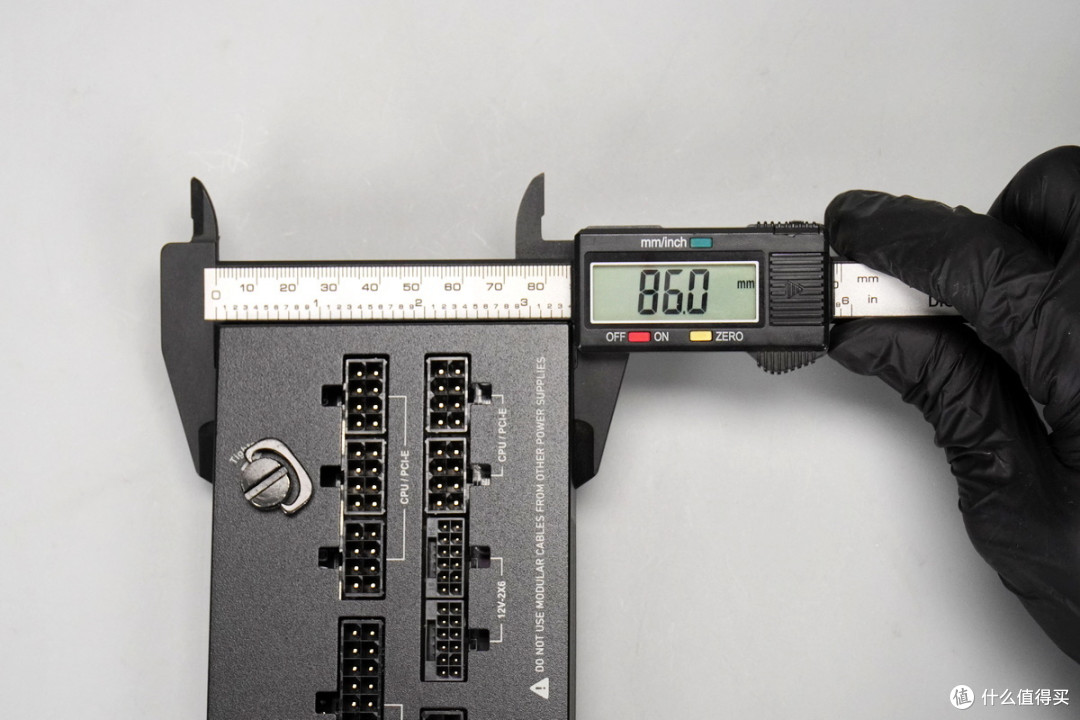

测得电源快拆模块高度约为86mm。

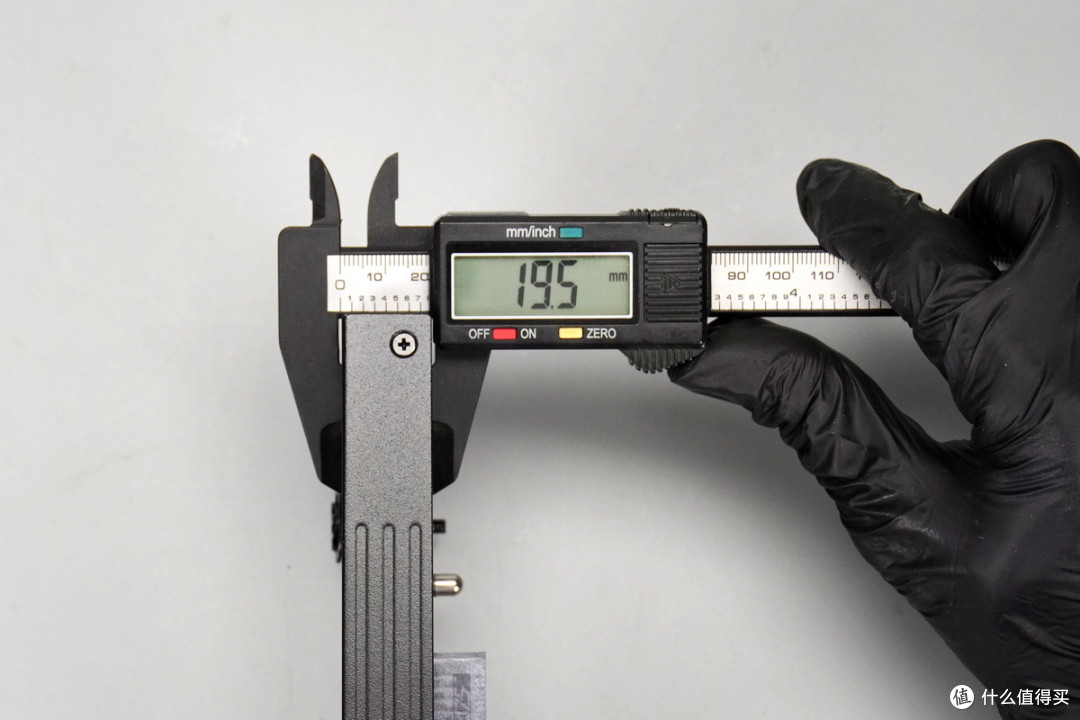

电源快拆模块厚度约为19.5mm。

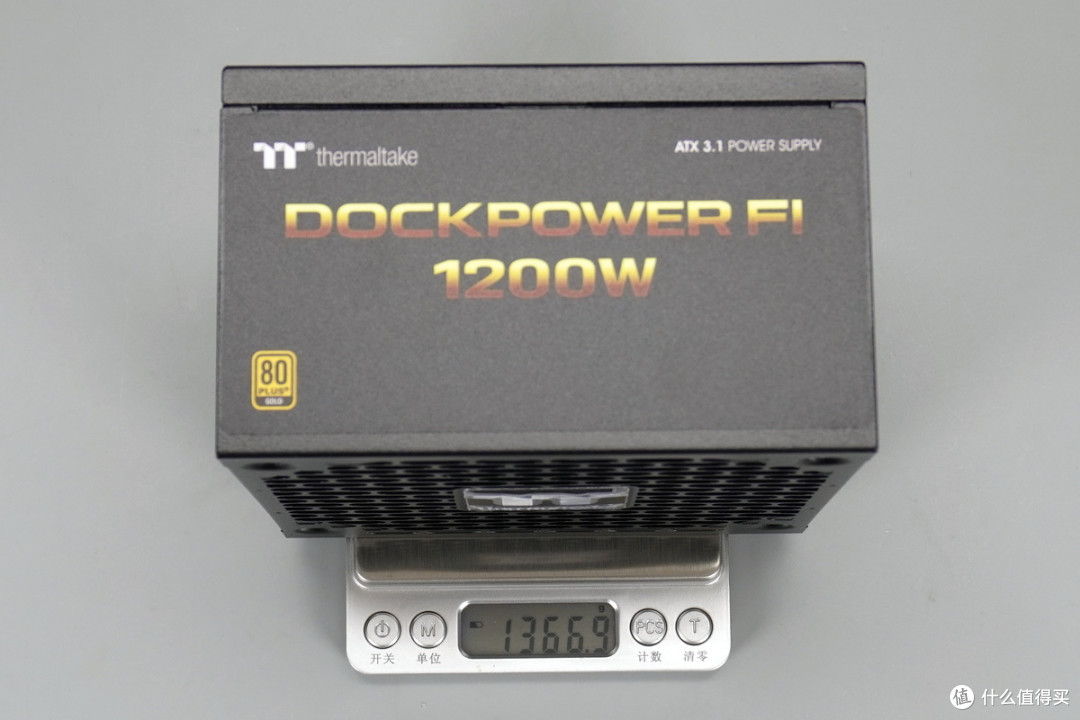

测得电源主机重量约为1367g。

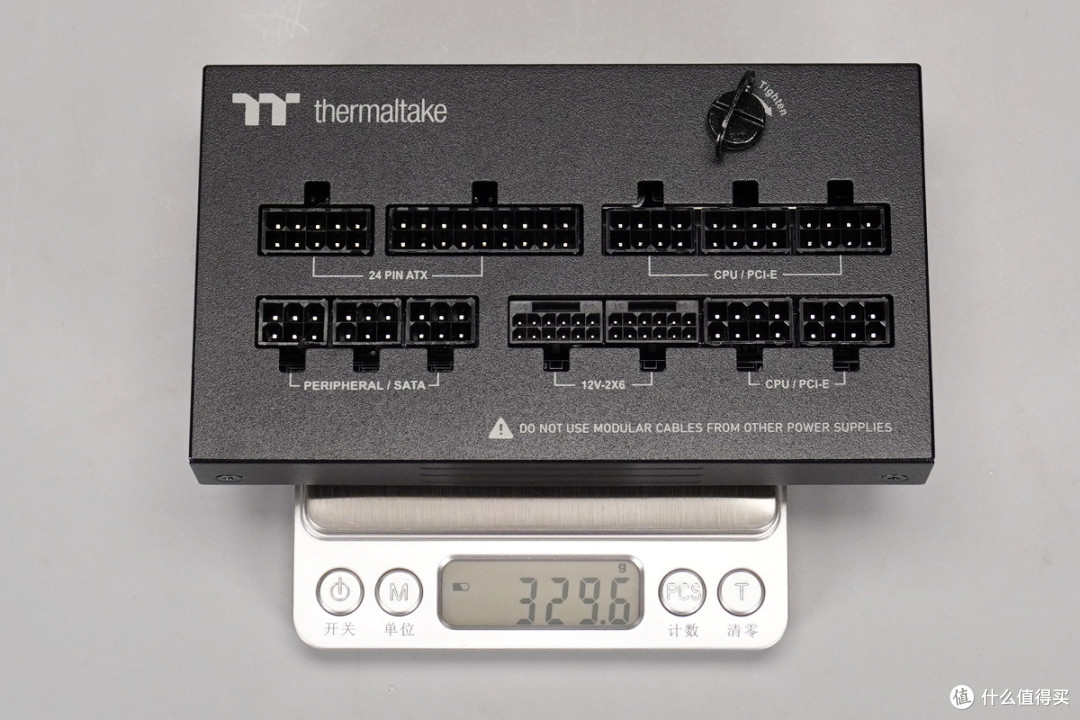

电源快拆模块重量约为330g。

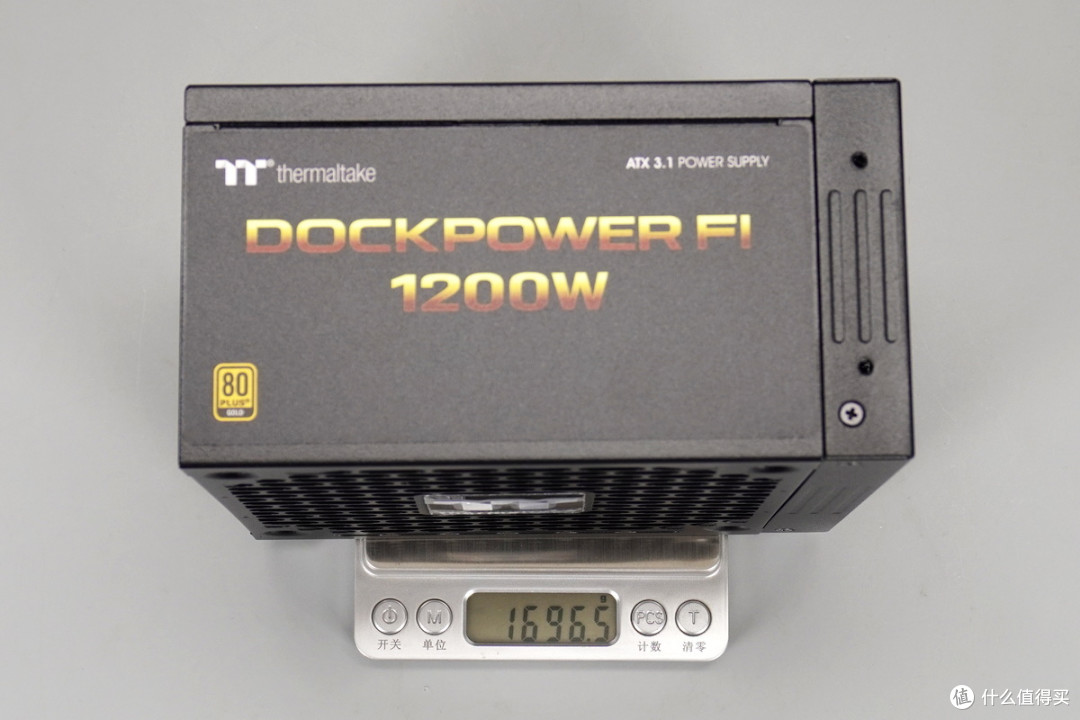

测得电源主机和电源快拆模块重量约为1696.5g。

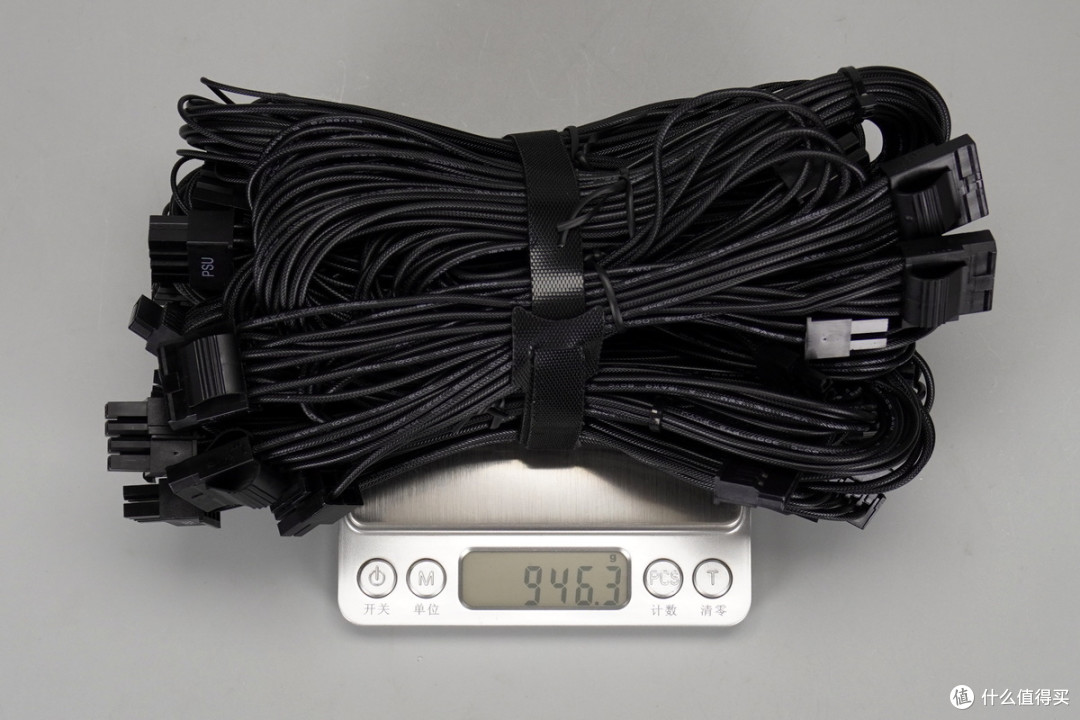

测得模组线长度约为946g。
电源附带的线缆一览。

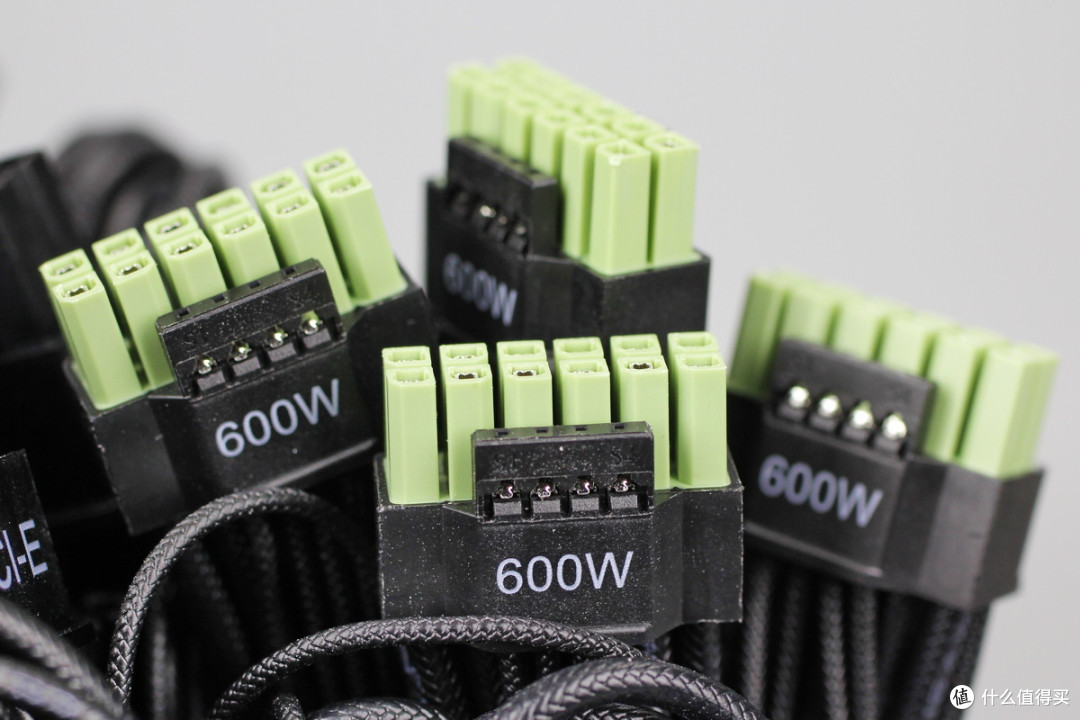

电源附带两条PCIe Gen5.1模组线，插头采用双色工艺，线缆采用压纹工艺。
曜越科技1200W全模组PC电源拆解
看完了曜越科技这款1200W全模组PC电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

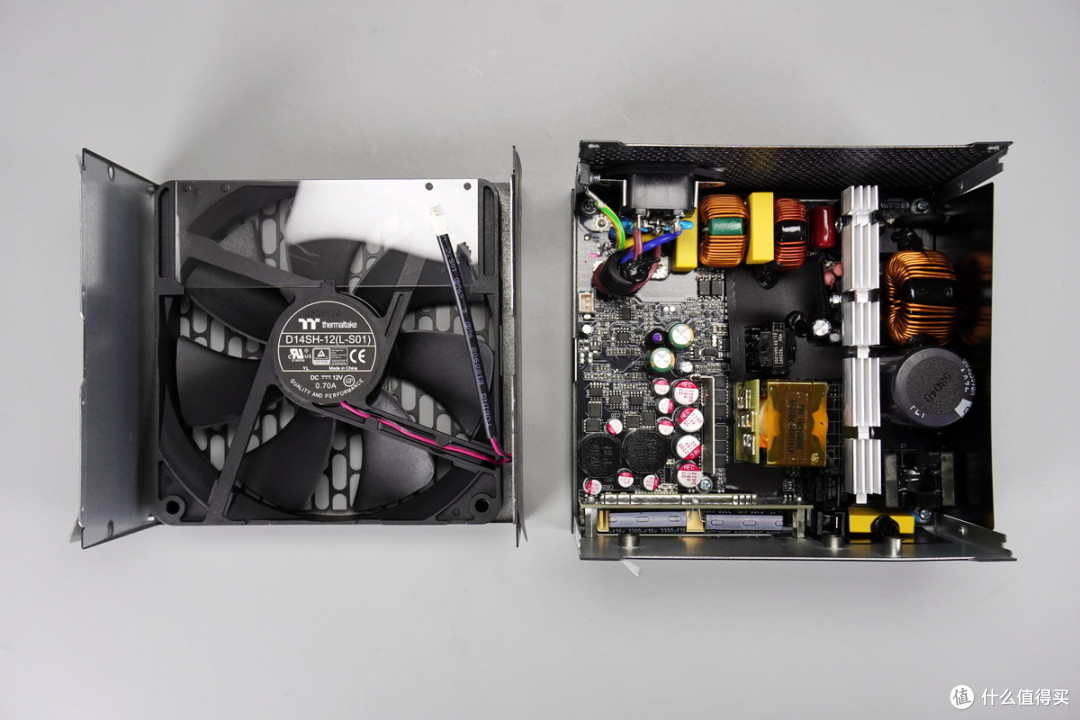

首先拧开固定螺丝，拆开电源外壳，散热风扇通过插接件连接。
散热风扇固定导流板。

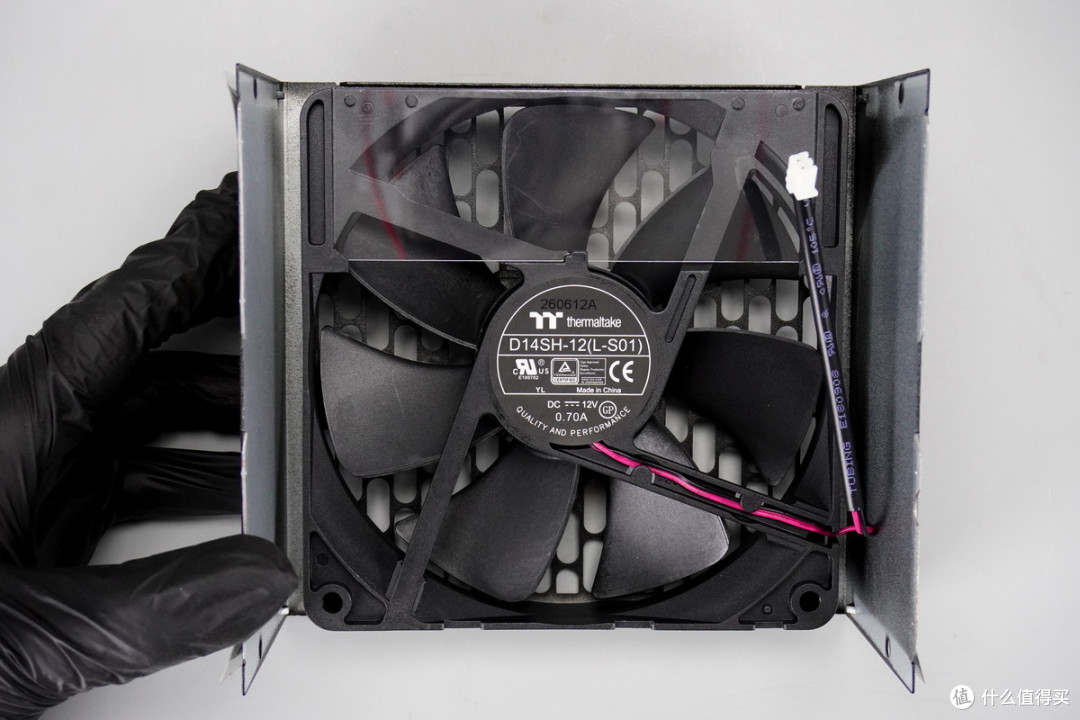

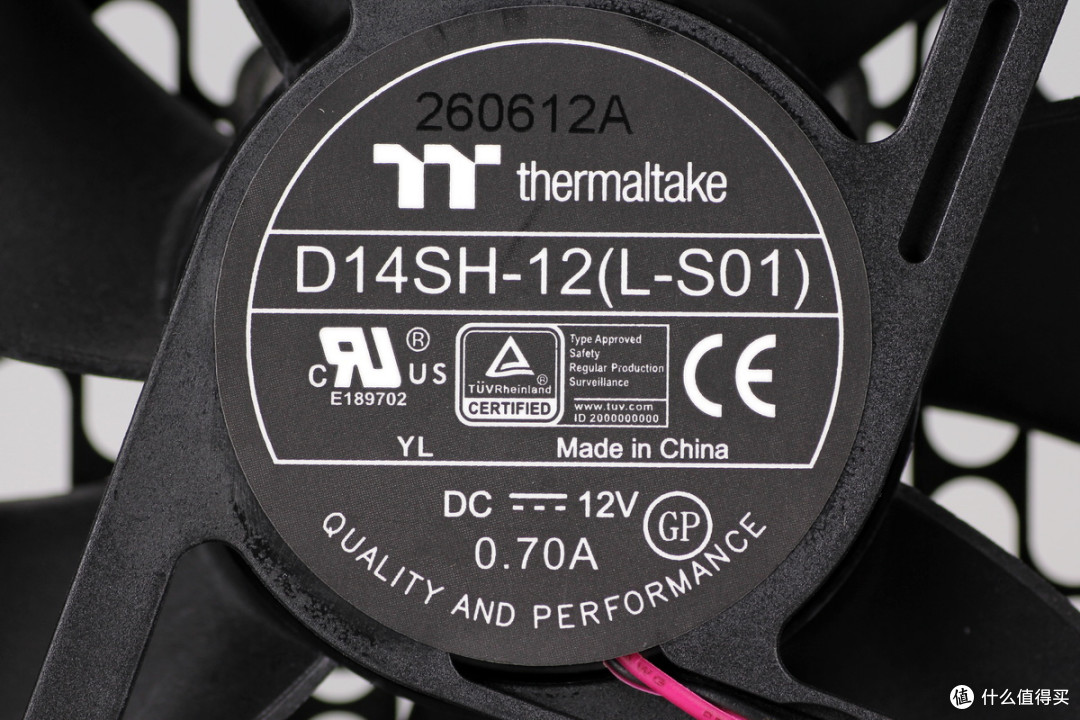

散热风扇来自曜越科技，型号D14SH-12(L-S01)，规格为12V 0.7A。

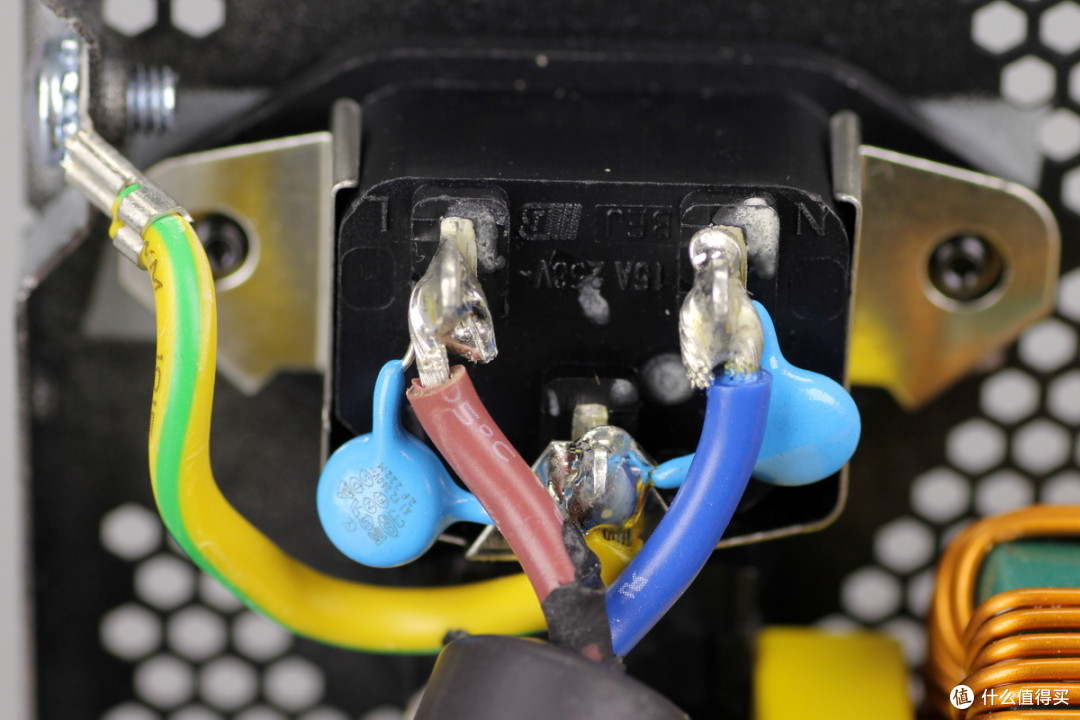

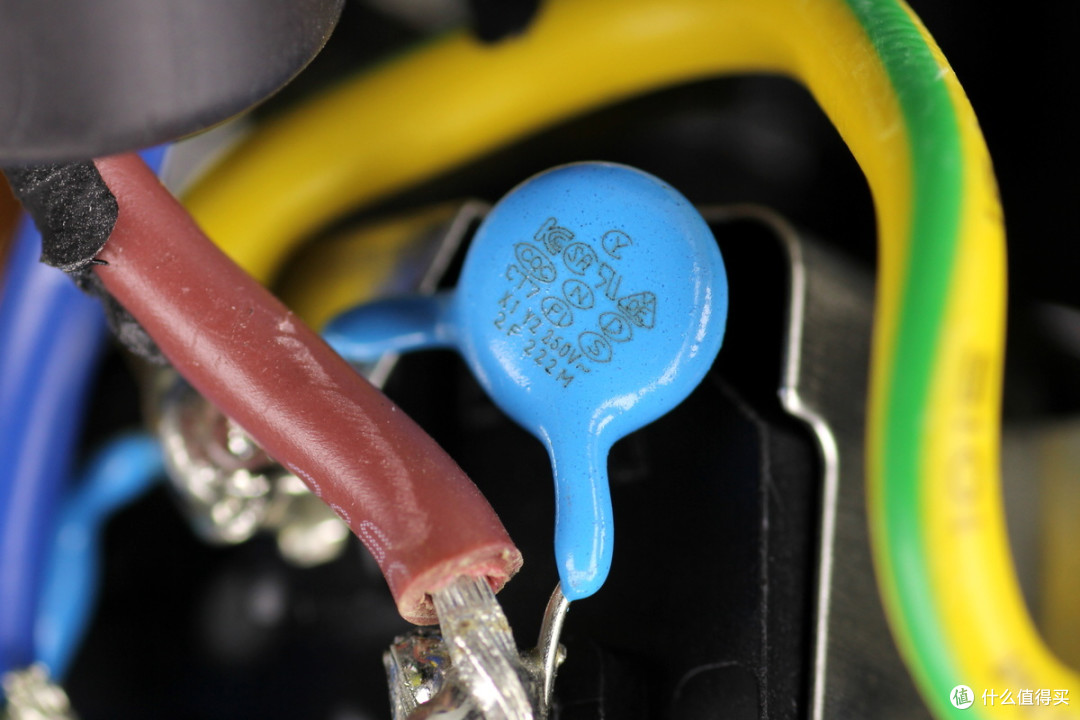

电源线焊接连接到输入插座上，插座焊接两颗Y电容。

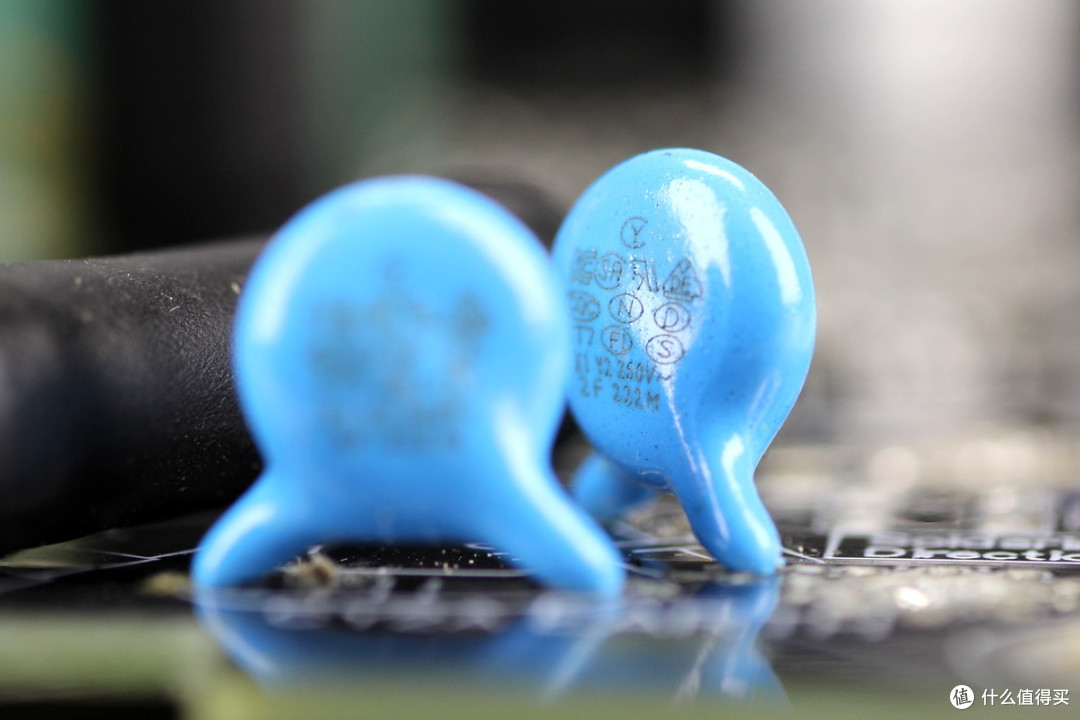

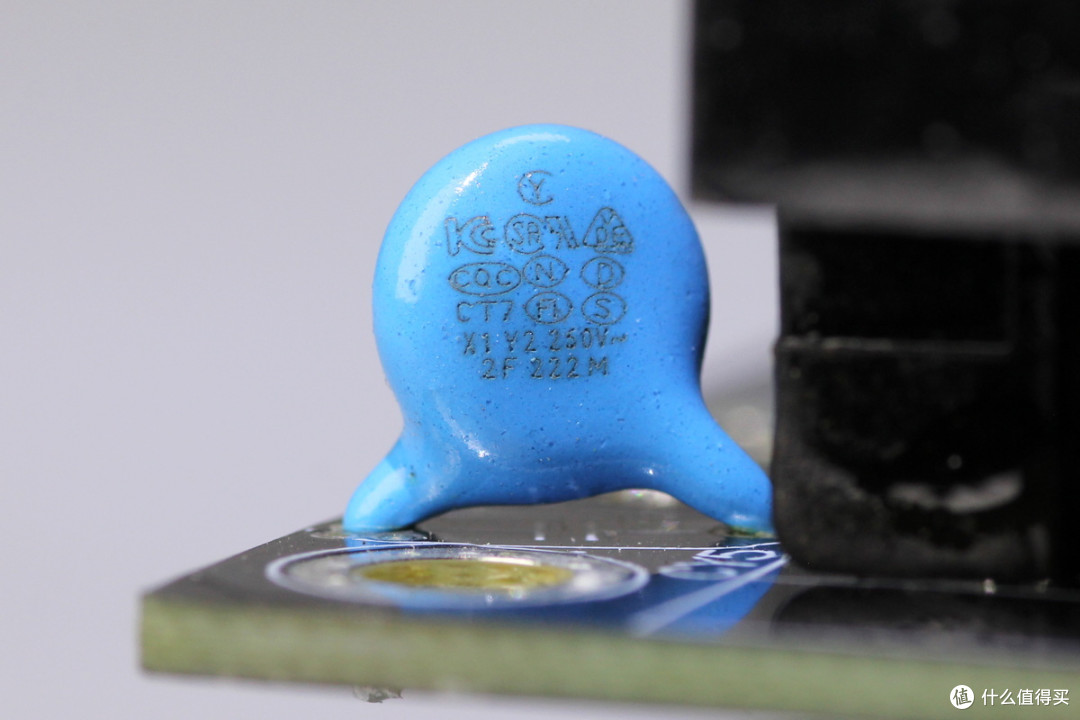

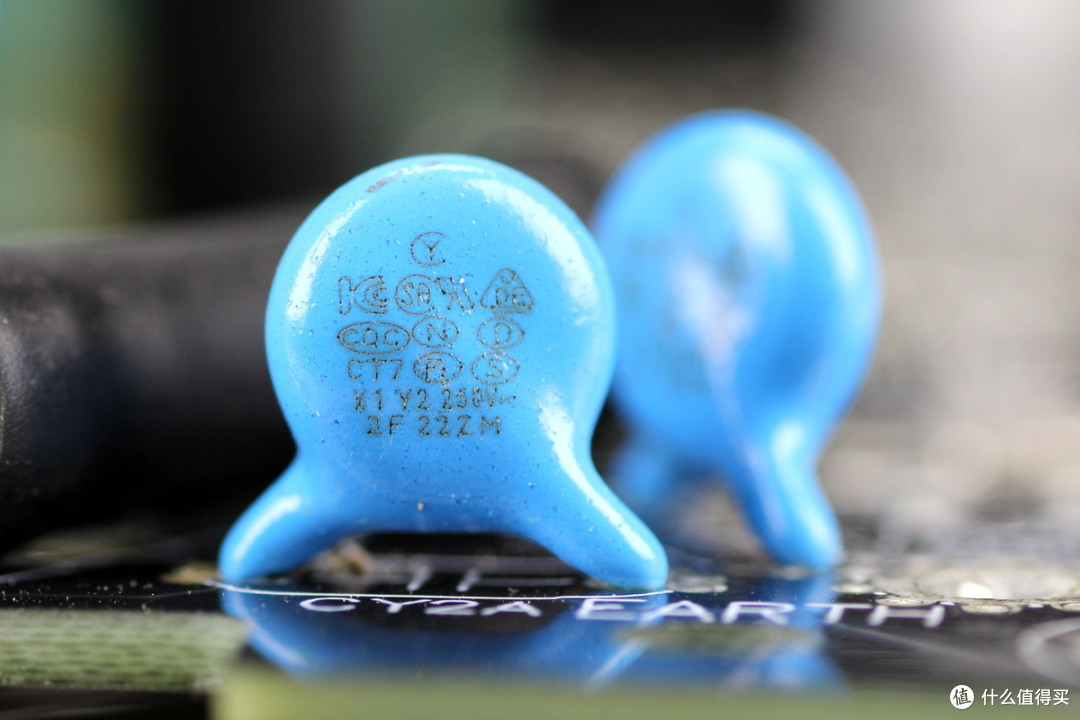

Y电容料号2F 222M。

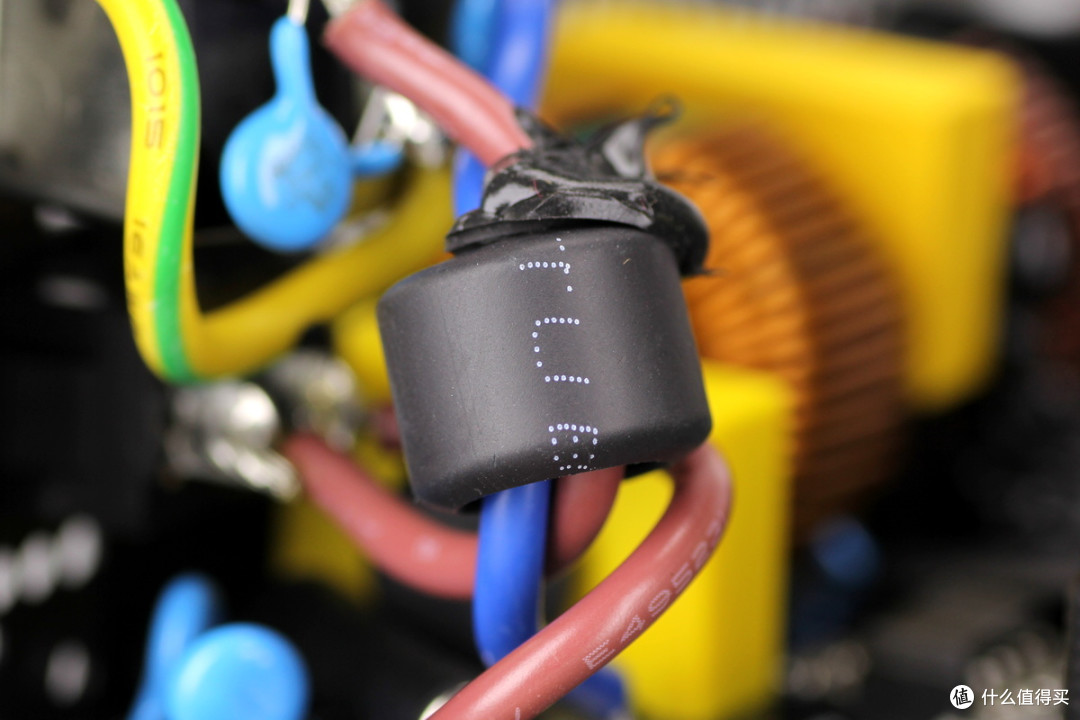

电源线穿过磁环抑制高频干扰。

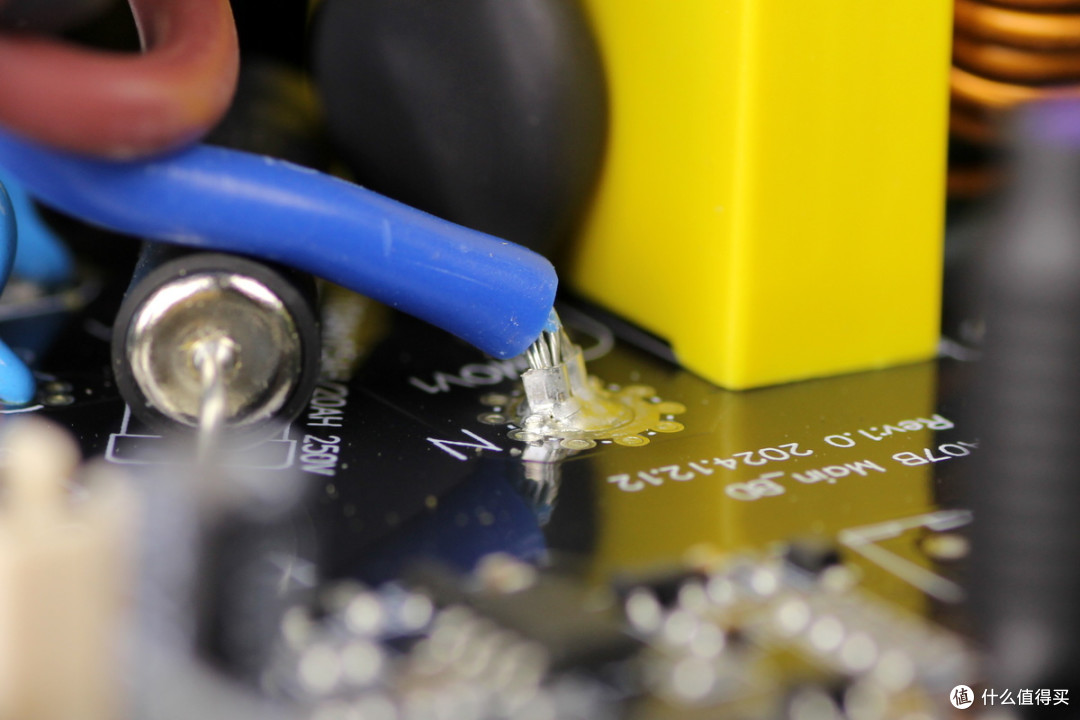

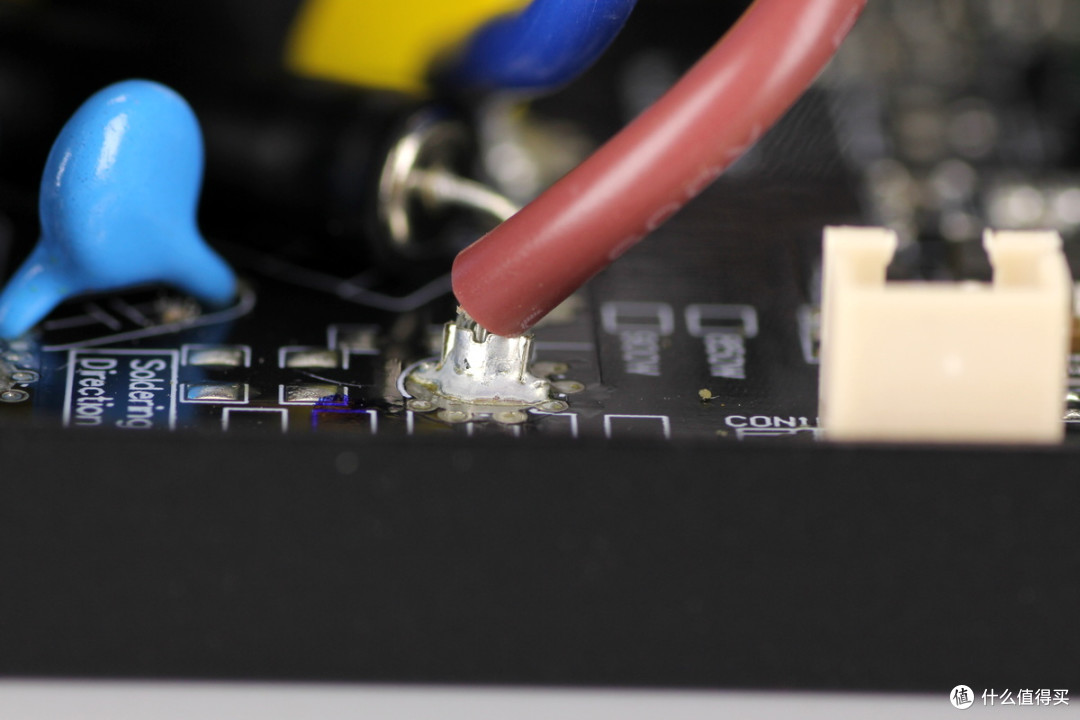

电源线冷压端子焊接。
零线也同样冷压端子焊接。

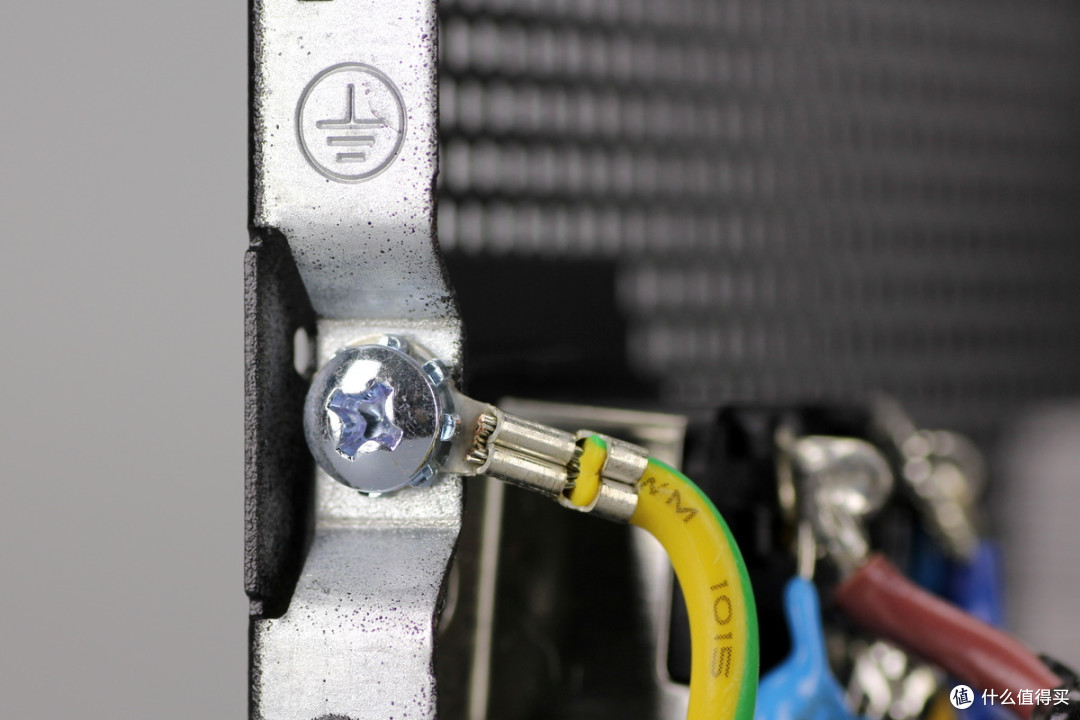

地线通过螺丝固定在壳体上。

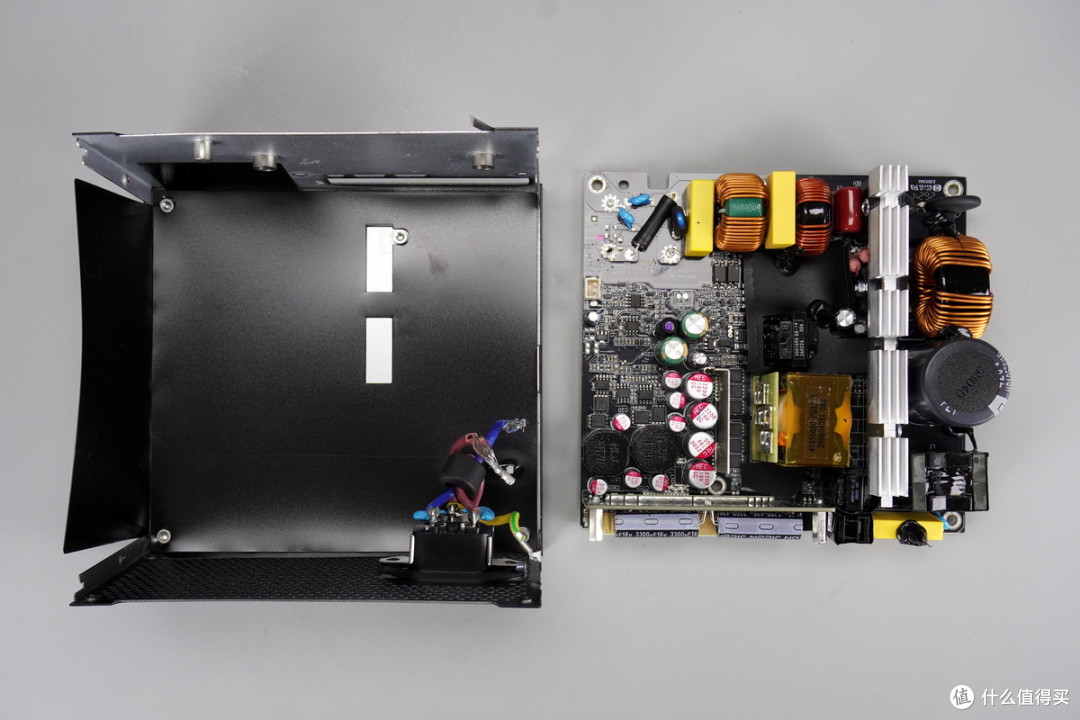

拧下固定螺丝，从壳体中取出PCBA模块，壳体内部设有麦拉片绝缘，对应导热垫位置镂空散热。
PCB粘贴麦拉片，并打胶固定，防止灰尘聚集。
取下覆盖的麦拉片。

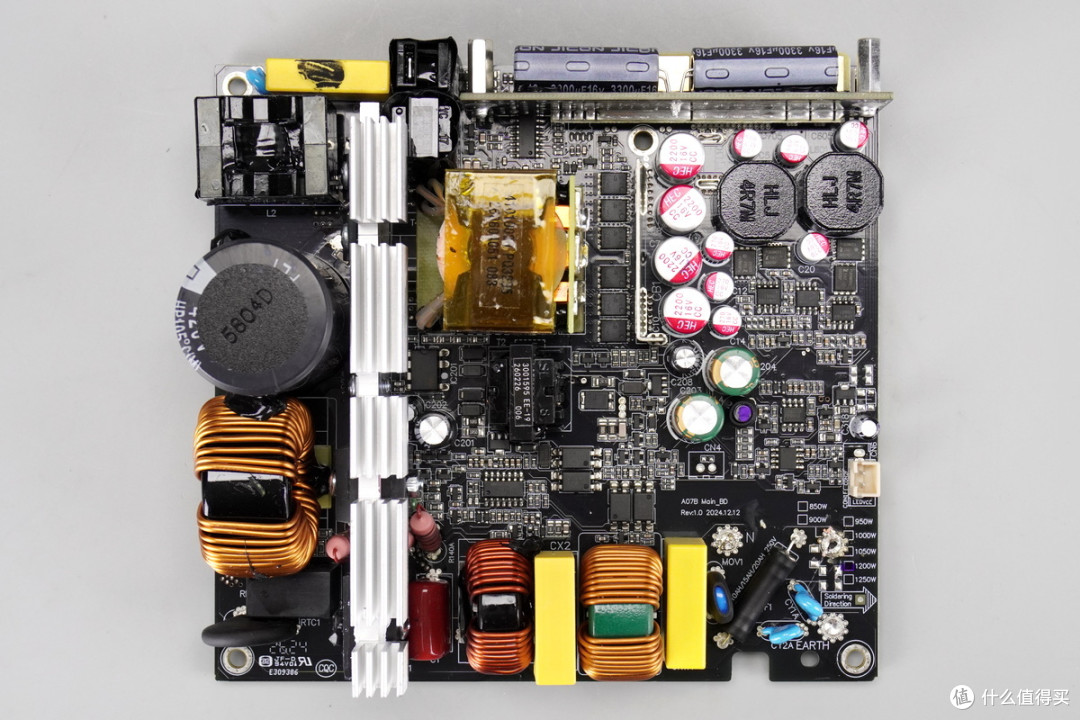

PCBA模块正面一览，右下角为交流输入端，设有保险丝，压敏电阻，Y电容，安规X2电容和共模电感。左侧长条散热片设有整流桥，PFC开关管，PFC整流管和LLC开关管。左侧设有薄膜滤波电容，继电器和热敏电阻。继电器上方设有PFC升压电感和高压滤波电容。
高压滤波电容上方设有谐振电感和谐振电容，右侧设有电流互感器和驱动变压器，下方设有LLC变压器，右侧设有同步整流管和滤波电容以及降压电路，上方设有输出小板，中间位置设有待机电源芯片和待机电源变压器。

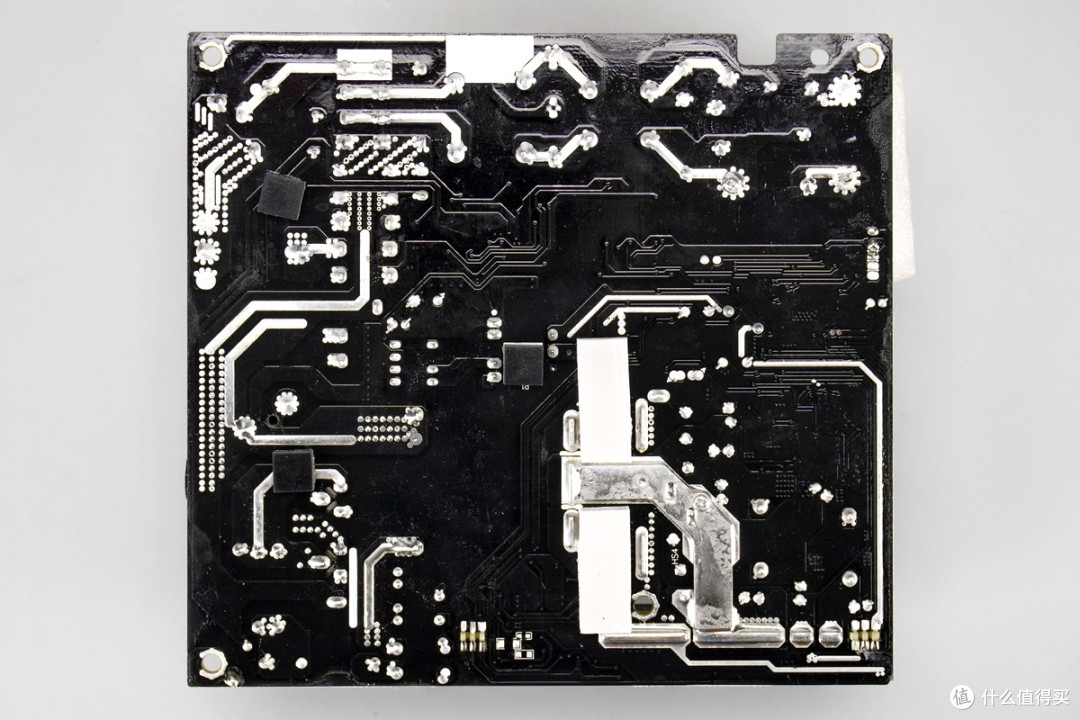

PCBA模块背面没有元件，粘贴橡胶块支撑，对应同步整流管位置粘贴导热垫加强散热。

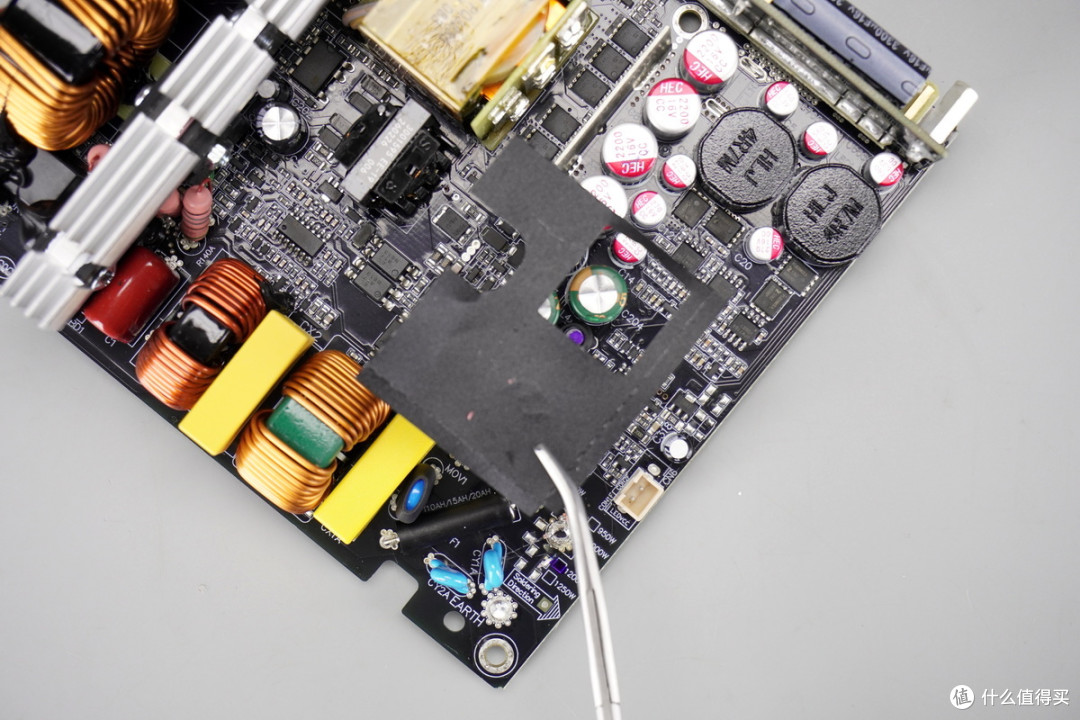

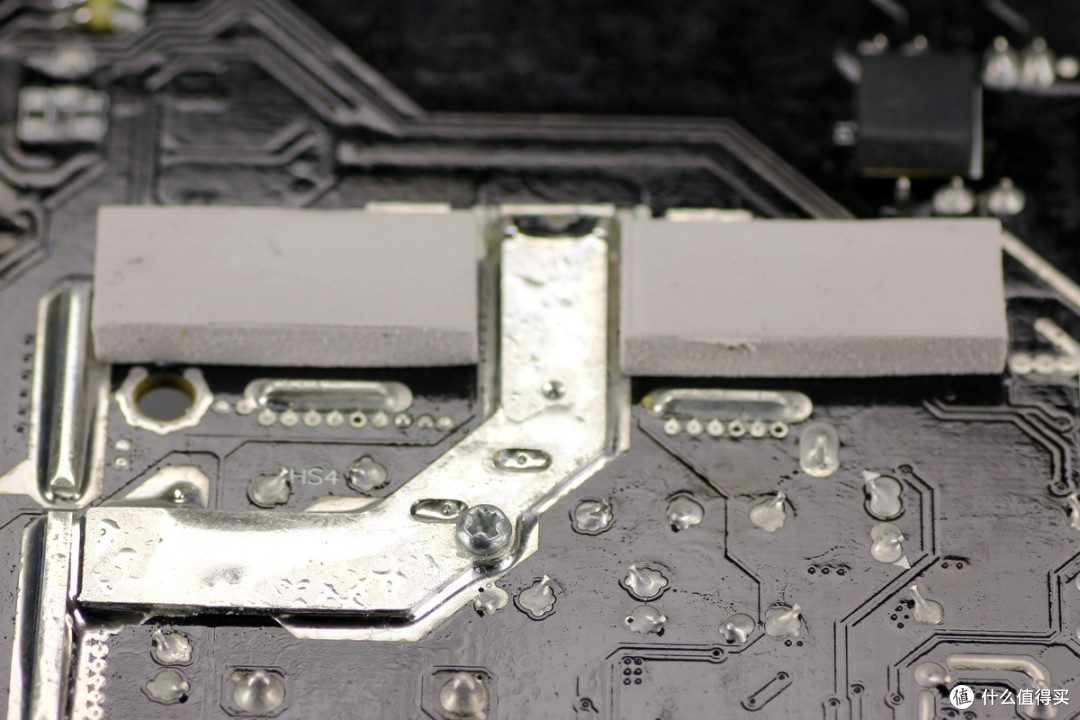

导热垫中间焊接铜片增强载流。

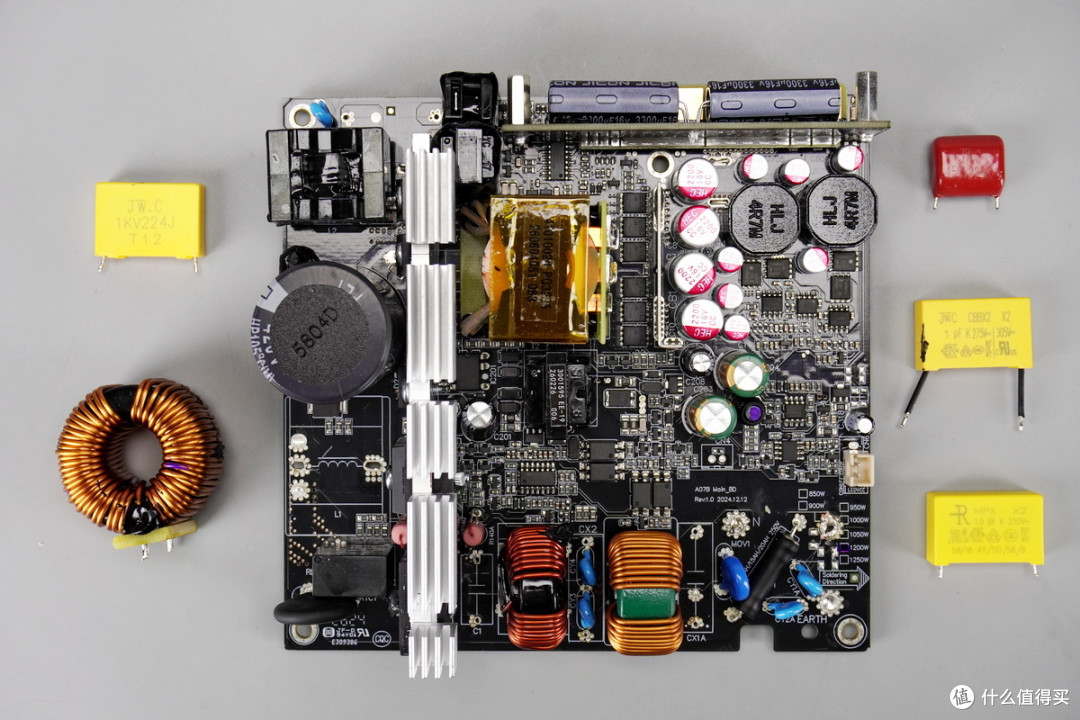

焊接拆下PFC电感和安规X2电容，谐振电容和薄膜电容，继续进行拆解。

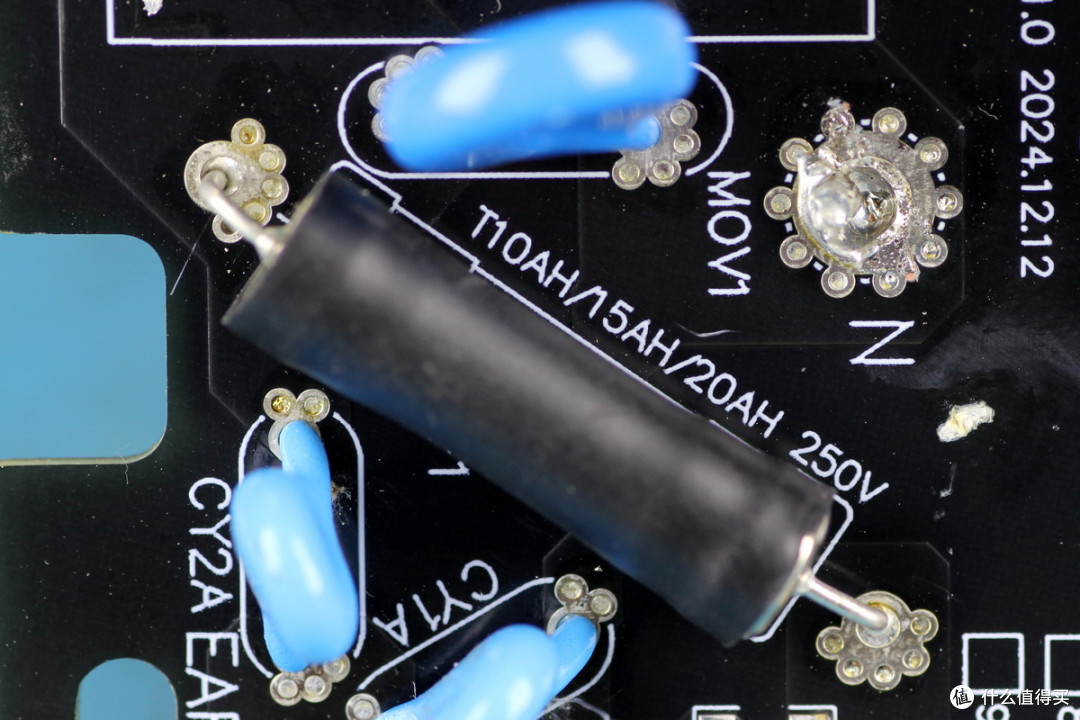

输入端保险丝外套热缩管绝缘。

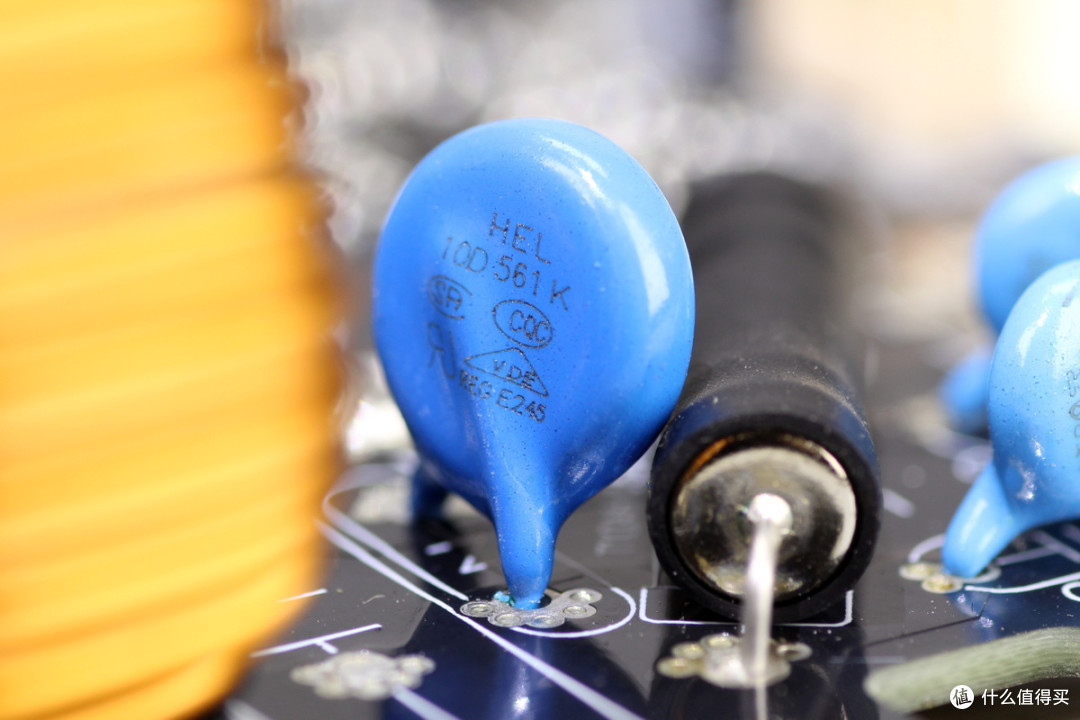

压敏电阻来自鸿志，型号HEL10D561K，用于吸收过压浪涌。

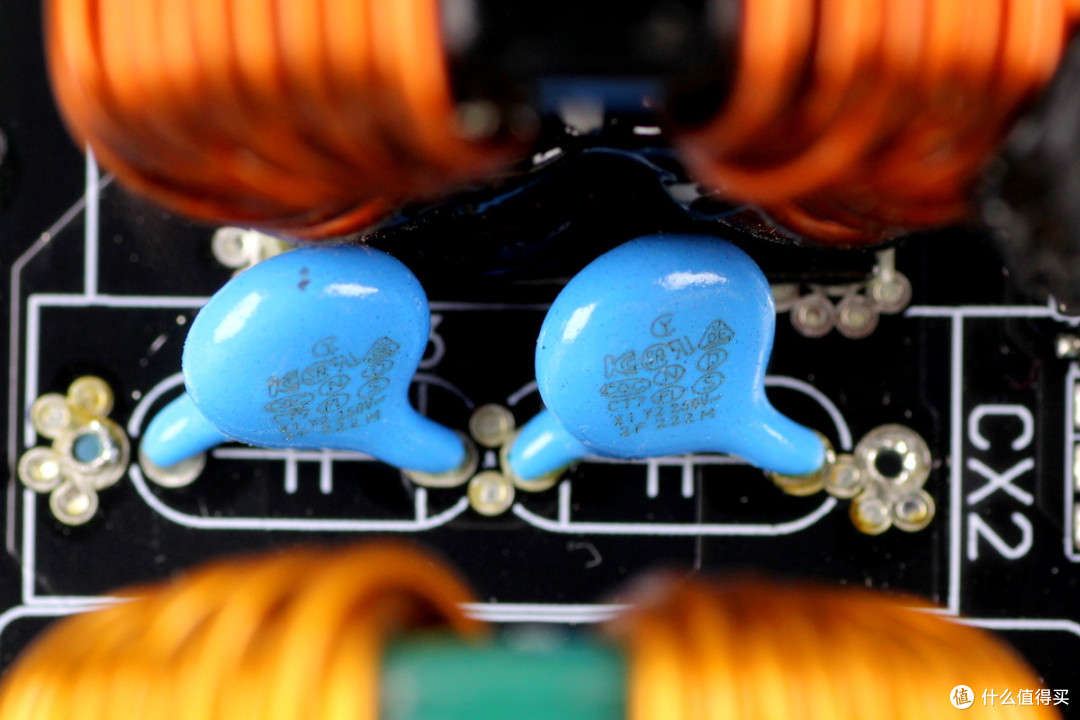

Y电容料号2F 222M。
另一颗Y电容料号相同。
安规X2电容规格为1μF。

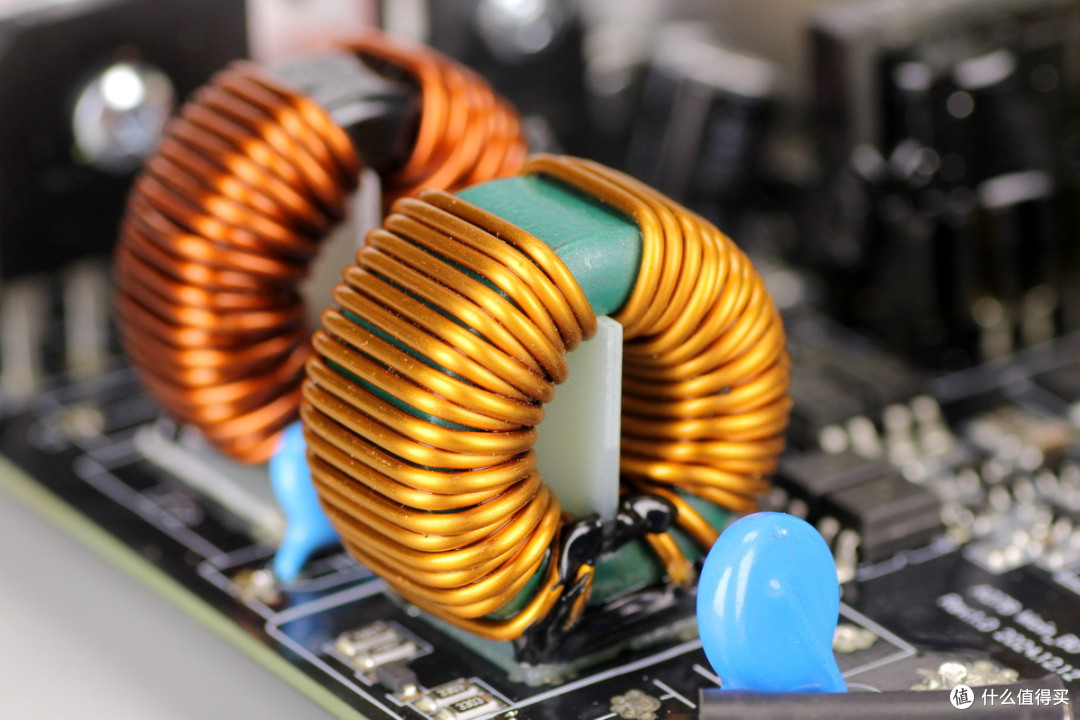

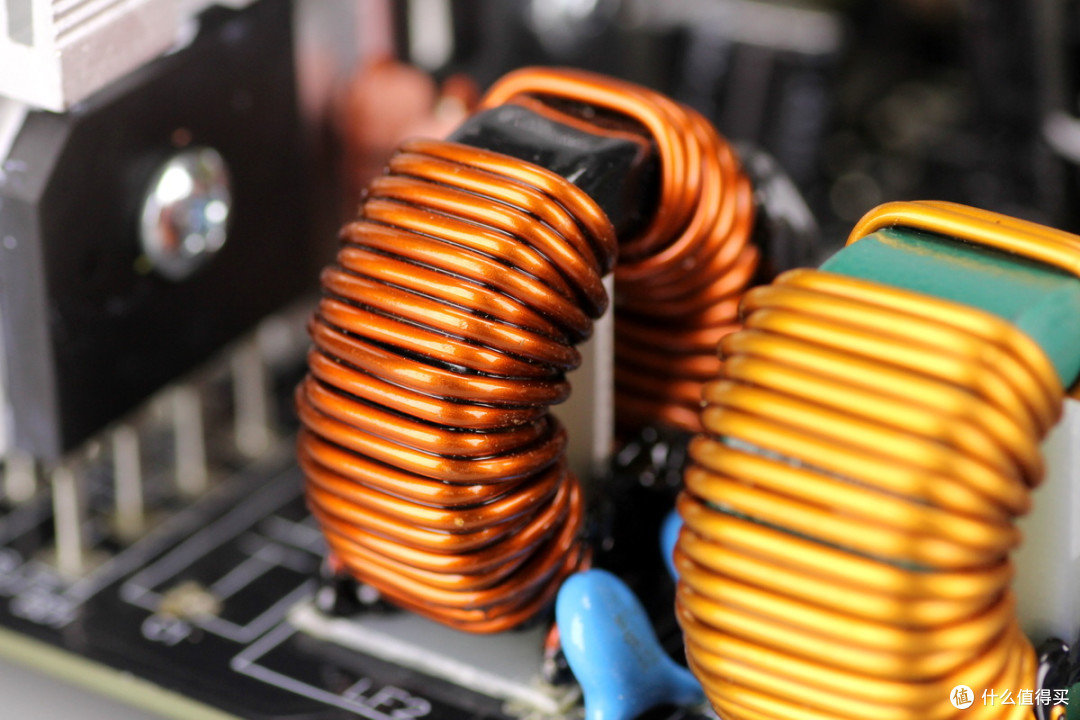

共模电感采用漆包线绕制，底部设有电木板绝缘。

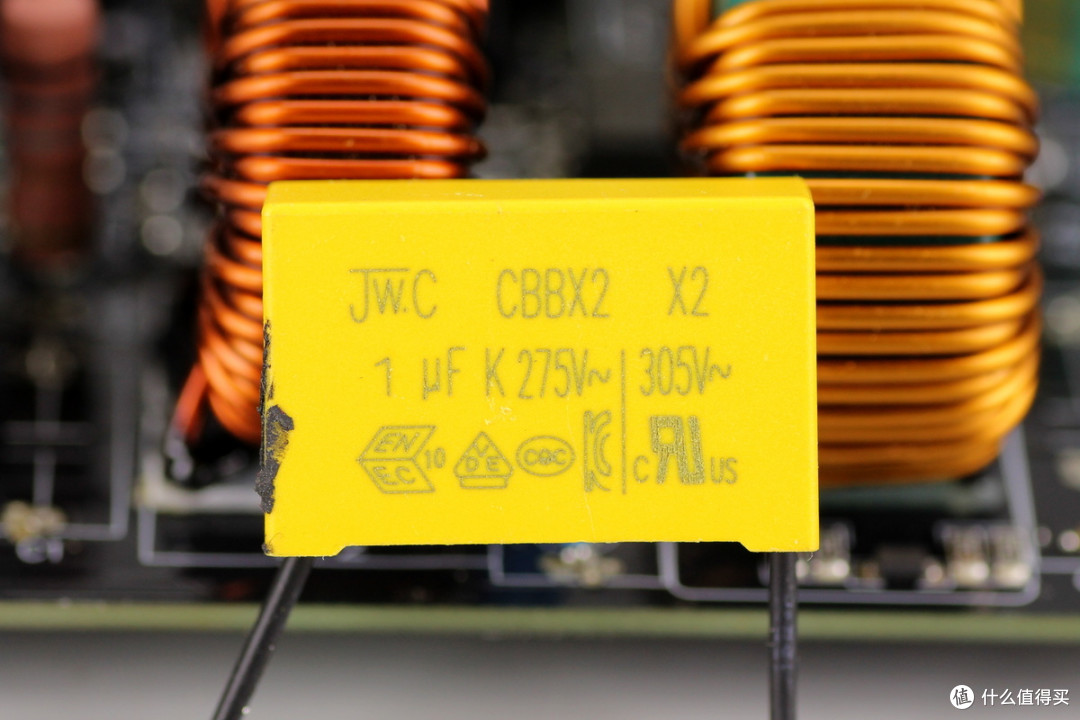

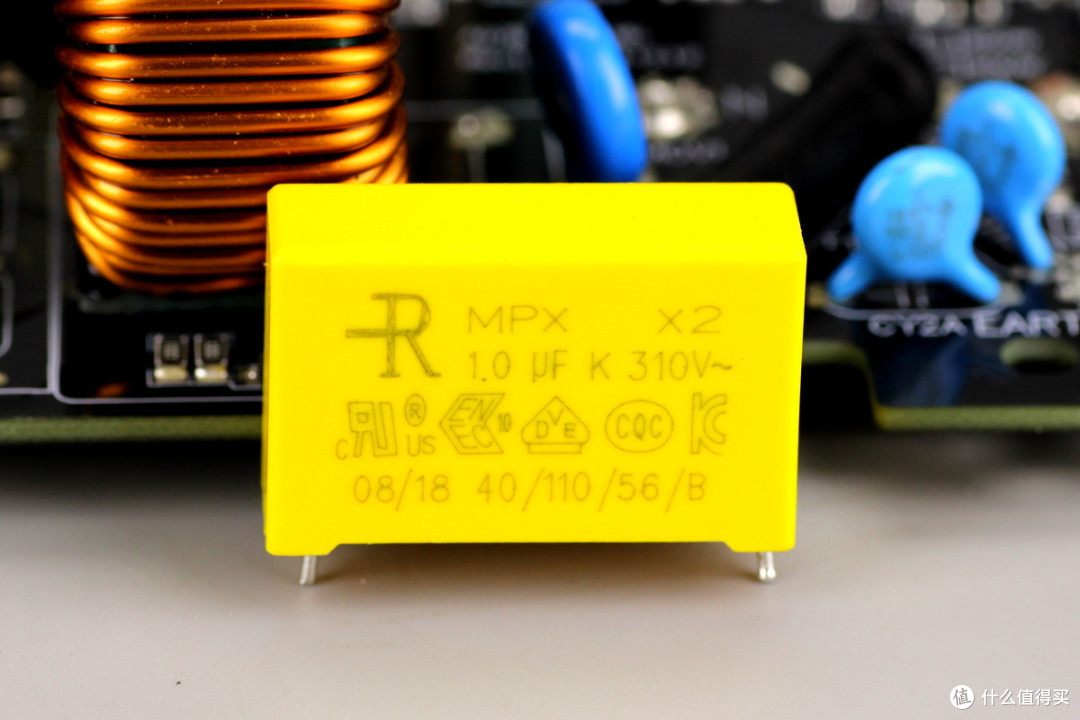

安规X2电容来自京裕，规格为1μF。
Y电容料号2F 222M。
共模电感采用漆包线绕制。

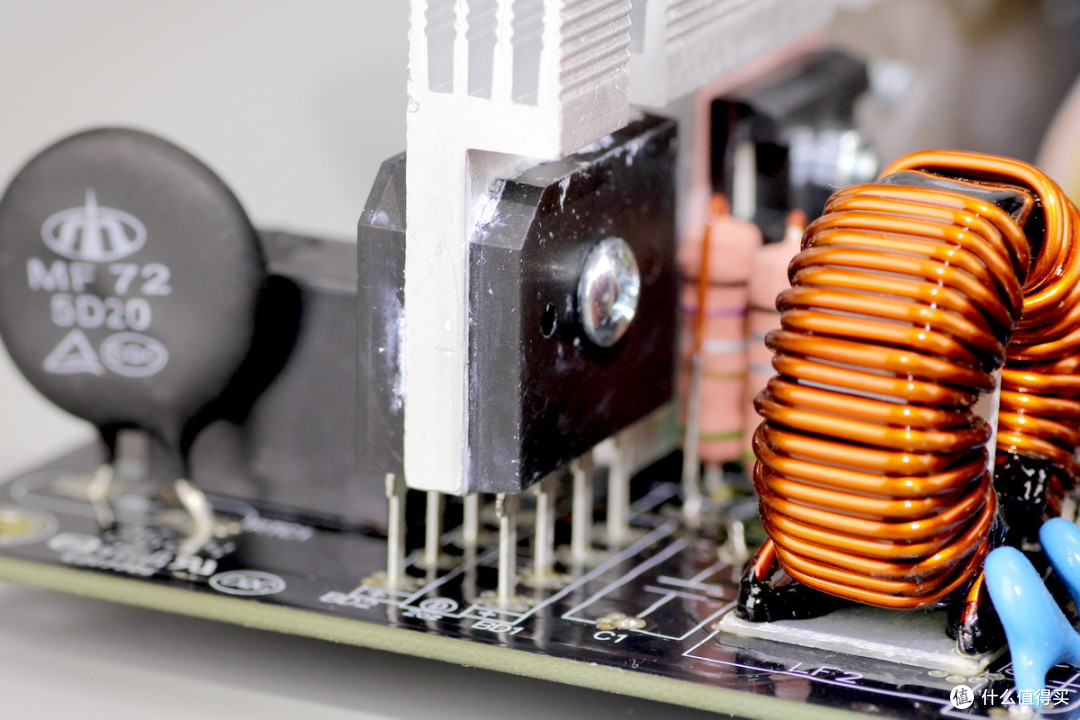

散热片设有两颗整流桥。

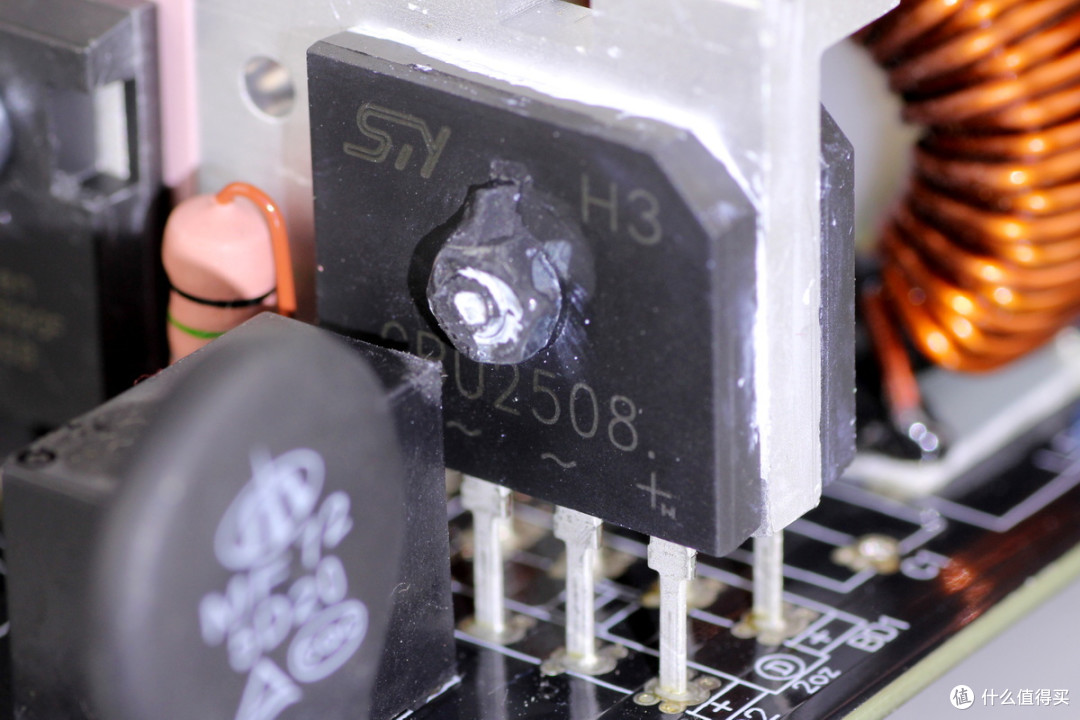

整流桥为SiY品牌，型号GBU2508，规格为25A 800V，采用GBU封装。

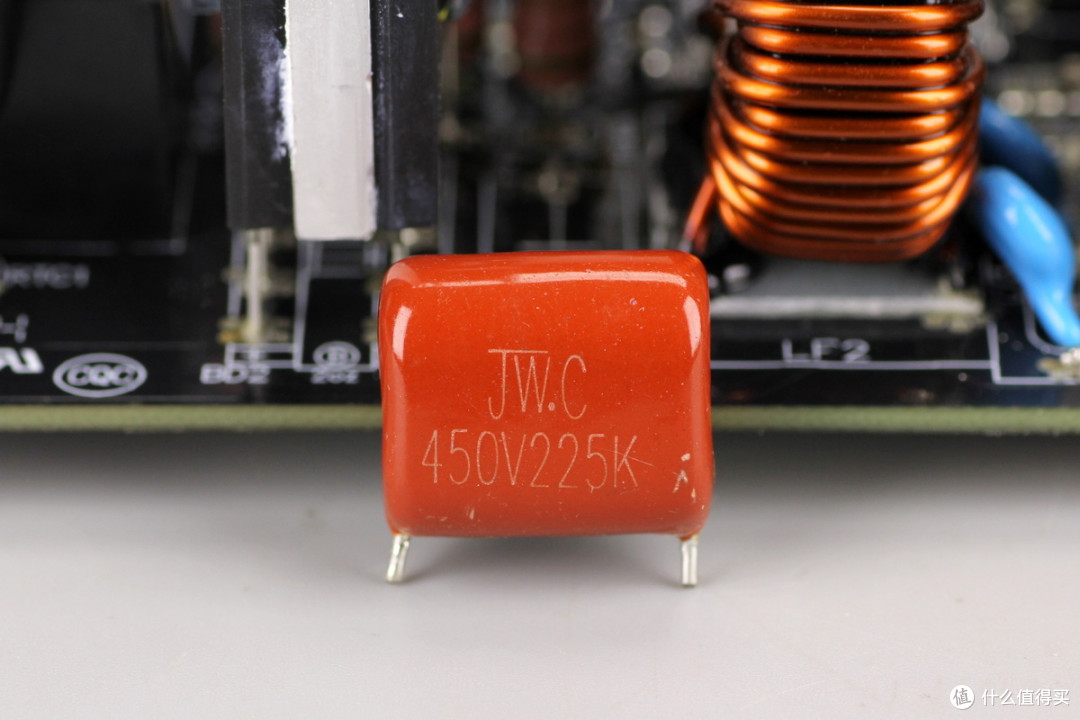

薄膜滤波电容来自京裕，规格为450V2.2μF。

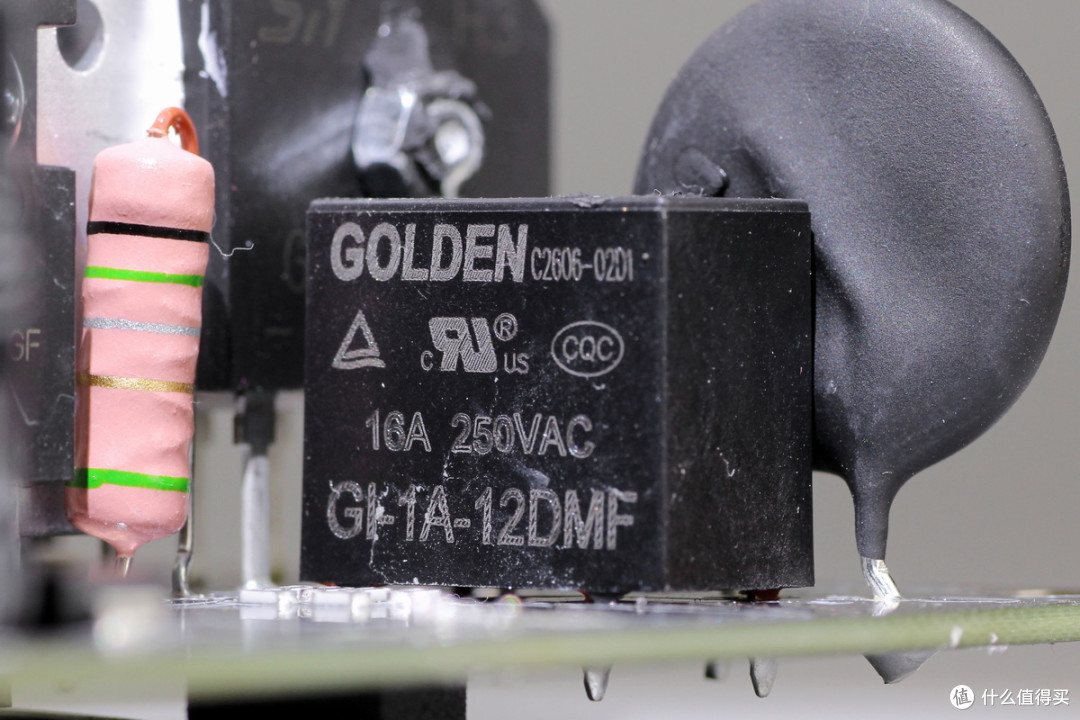

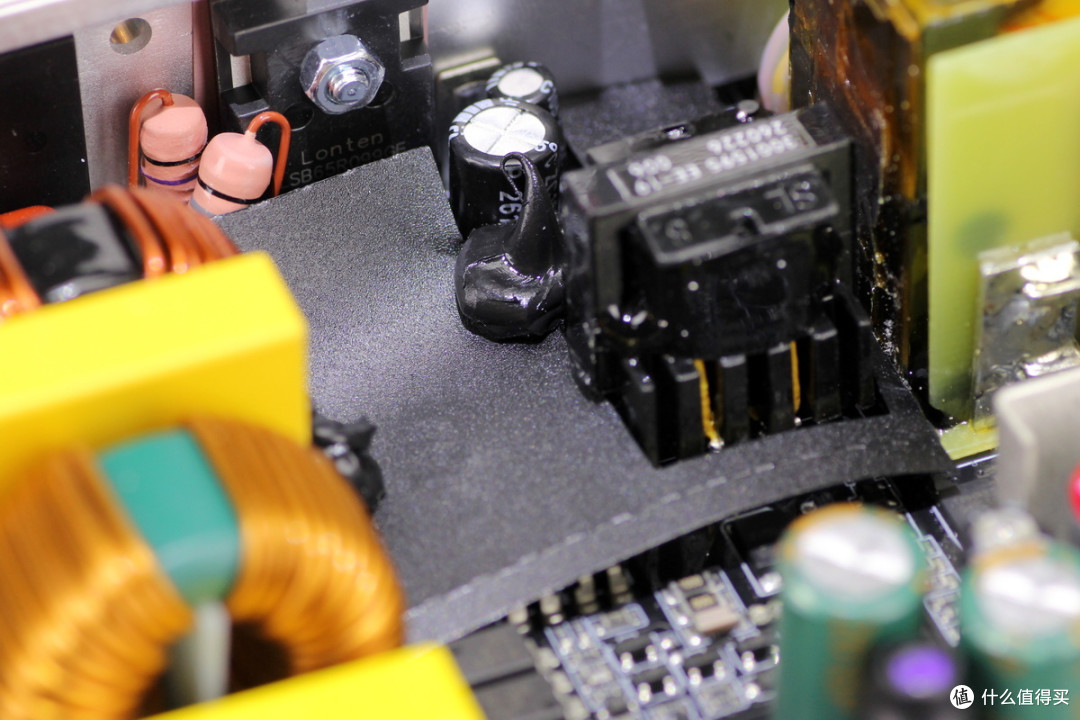

继电器来自高登，型号GI-1A-12DMF，内置一组常开触点，触点切换能力16A，线圈电压12V。

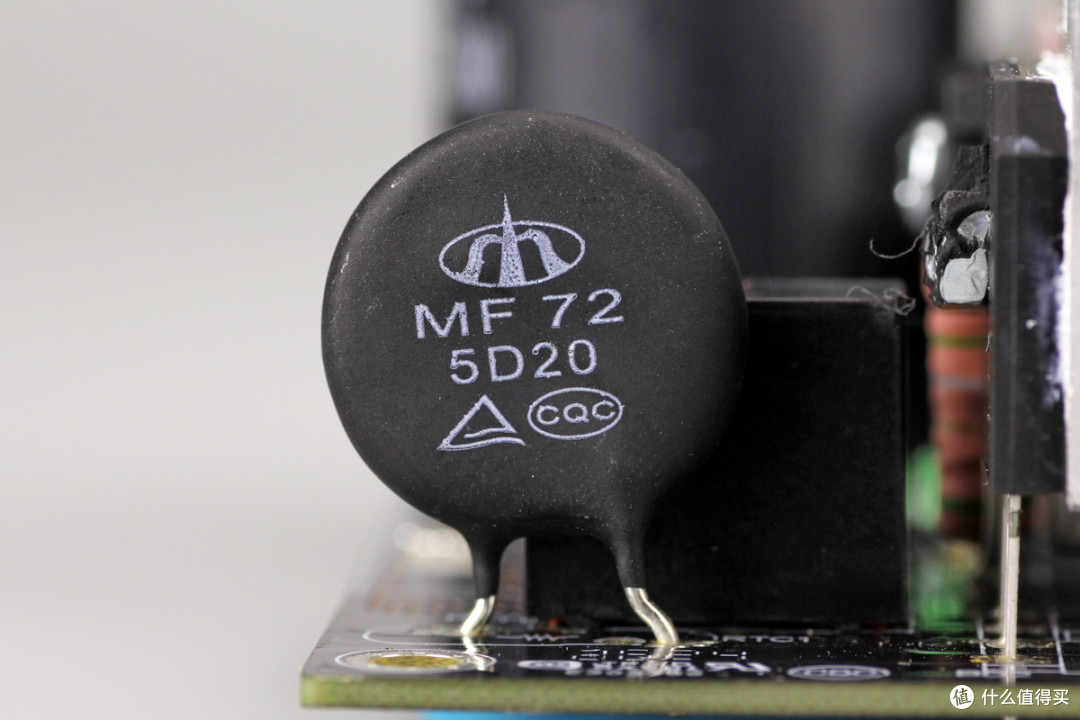

NTC热敏电阻来自时恒，为MF72系列，型号5D20，用于抑制上电的浪涌电流。

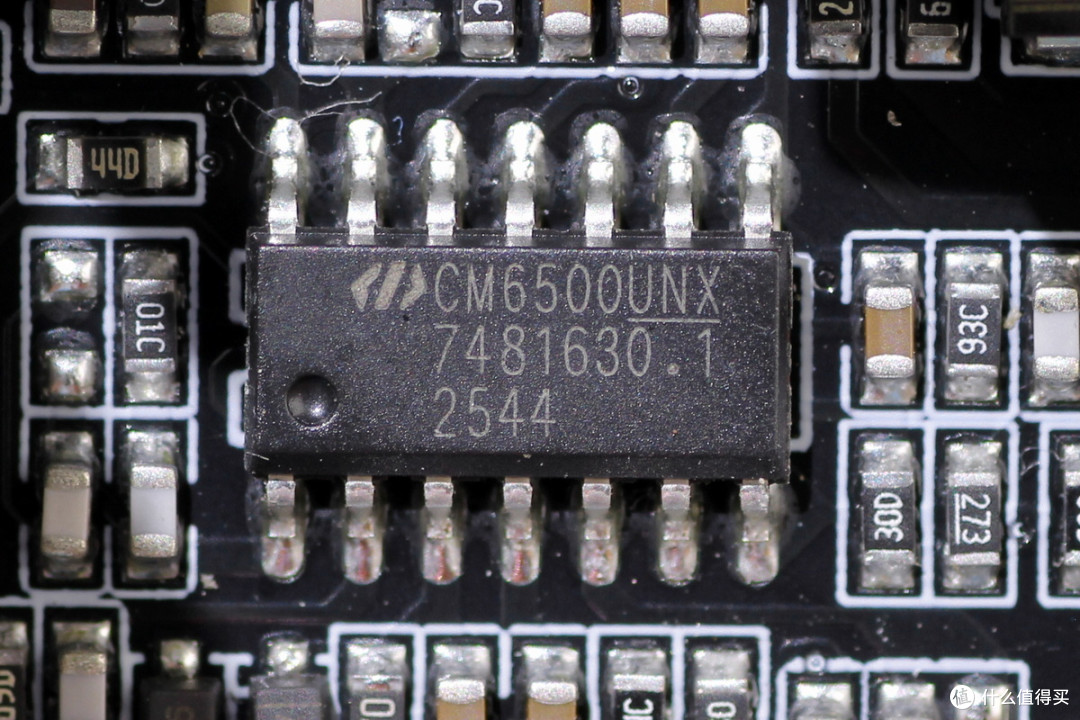

PFC控制器来自虹冠，型号CM6500，这是一颗EPA/90+ ZVS-Like PFC控制器，专为全负载和轻负载下的高效电源设计，采用SOP-14封装。

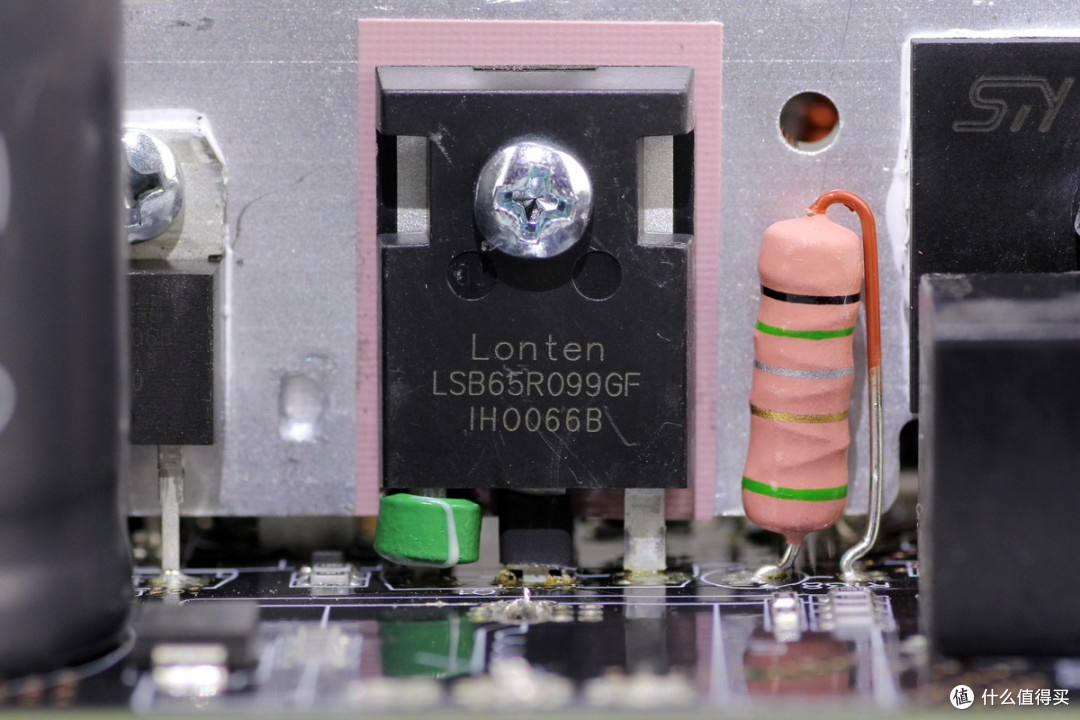

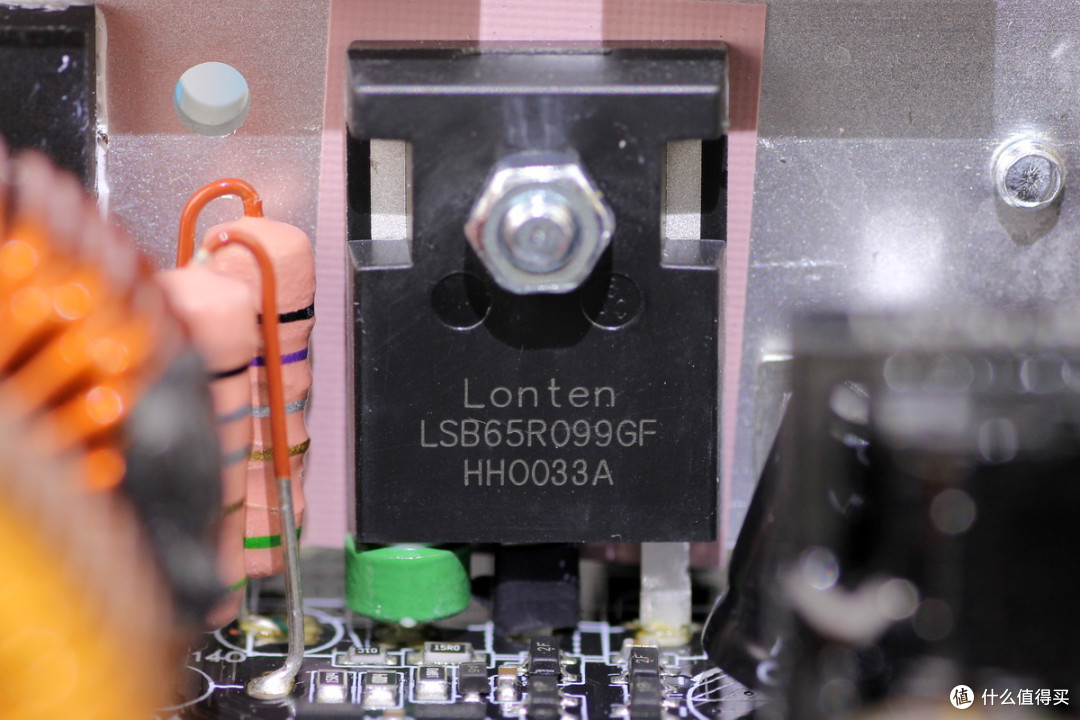

PFC开关管来自龙腾，型号LSB65R099GF，NMOS，耐压650V，导阻99mΩ，适用于PFC，开关电源和UPS应用，采用TO-247封装。
散热片另一面开关管型号相同。

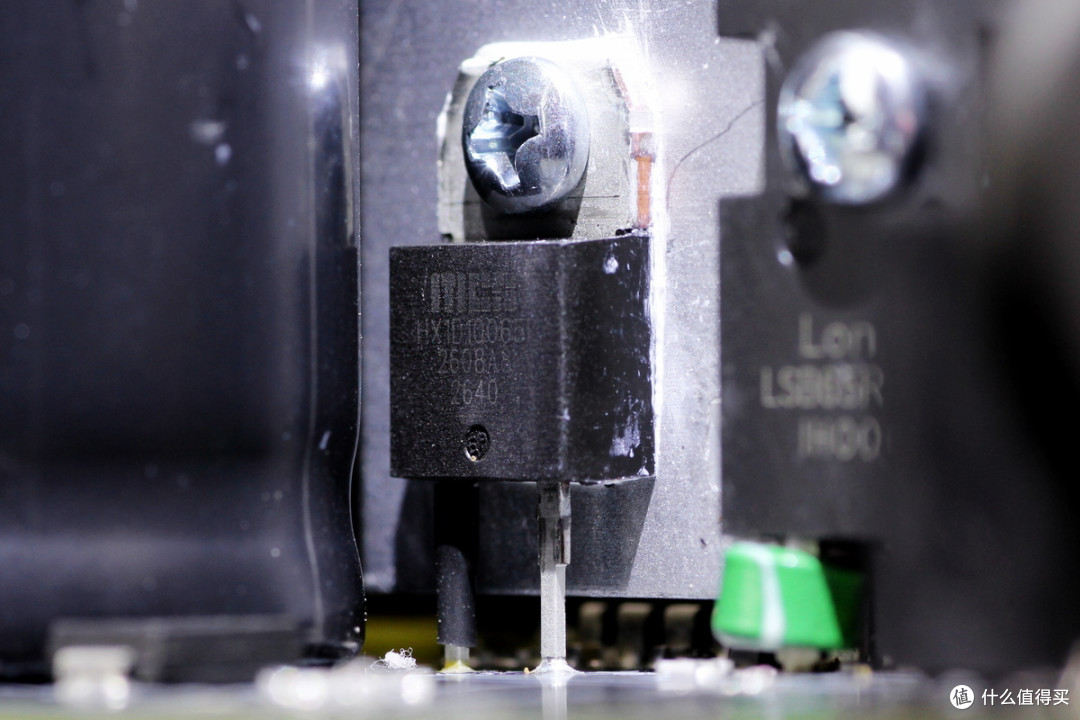

PFC整流管来自中瑞宏芯半导体，型号HX1D10065F，为碳化硅二极管，规格为650V 10A，采用TO-220封装。

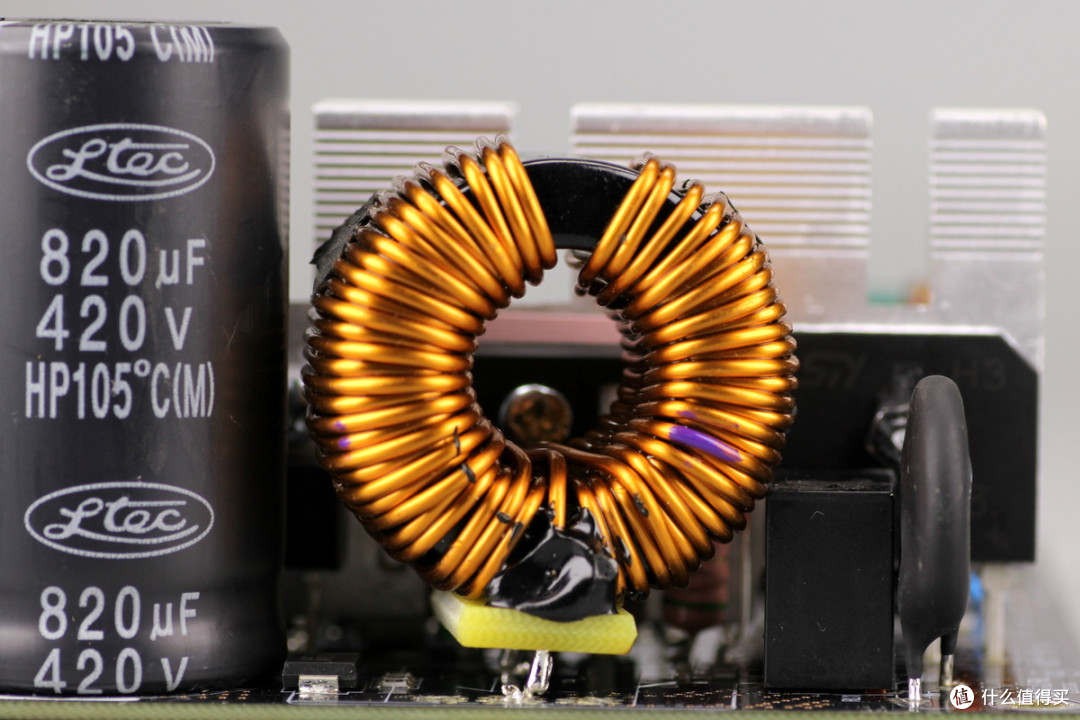

PFC升压电感采用漆包线绕制，底部设有电木板绝缘。

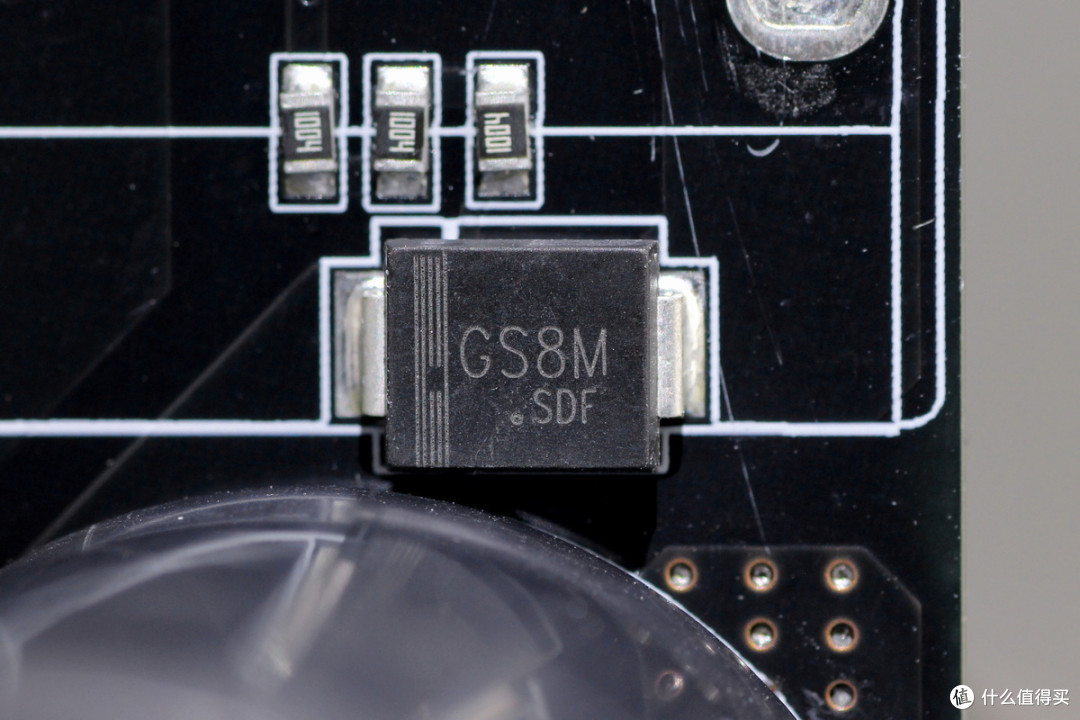

旁路二极管型号GS8M，采用SMC封装。

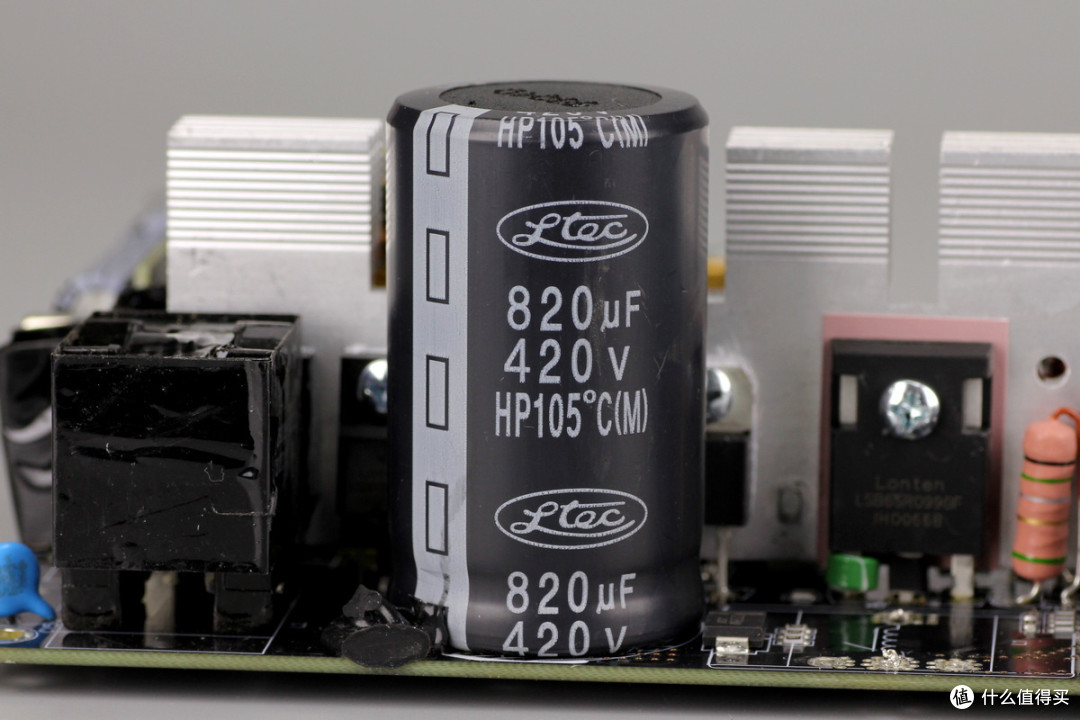

高压滤波电感来自辉城，规格为820μF420V。

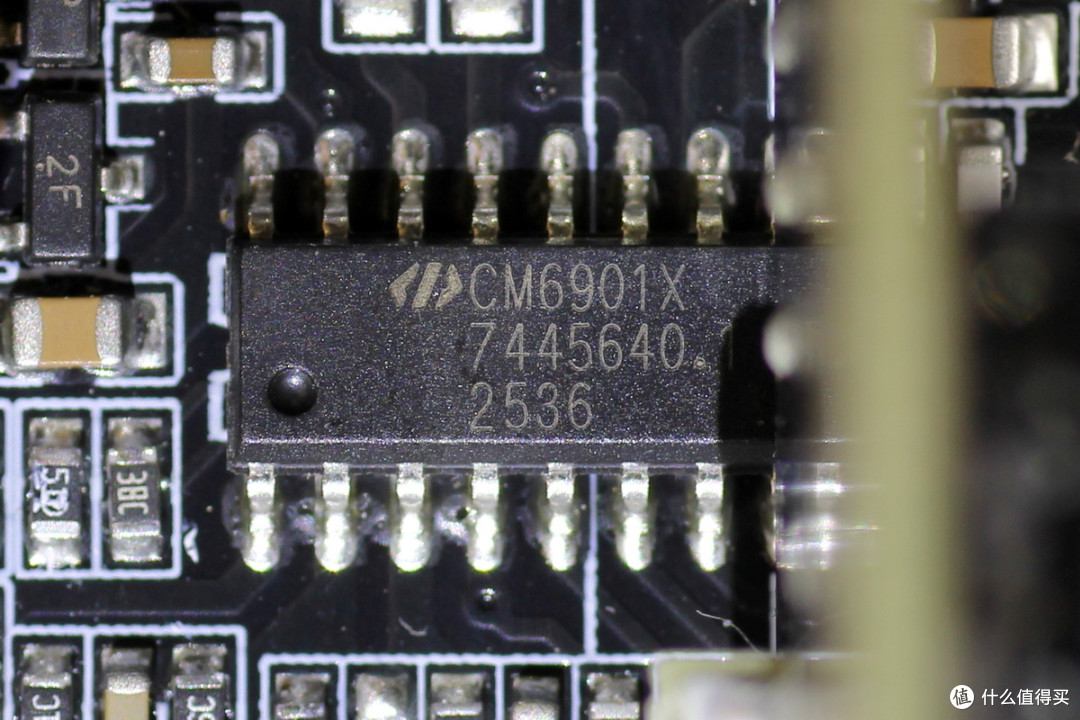

LLC控制器来自虹冠，型号CM6901，是一颗次级侧的LLC+同步整流控制器，用于LLC电源转换和次级同步整流驱动，通过隔离变压器来驱动LLC开关管，采用SOP-16封装。

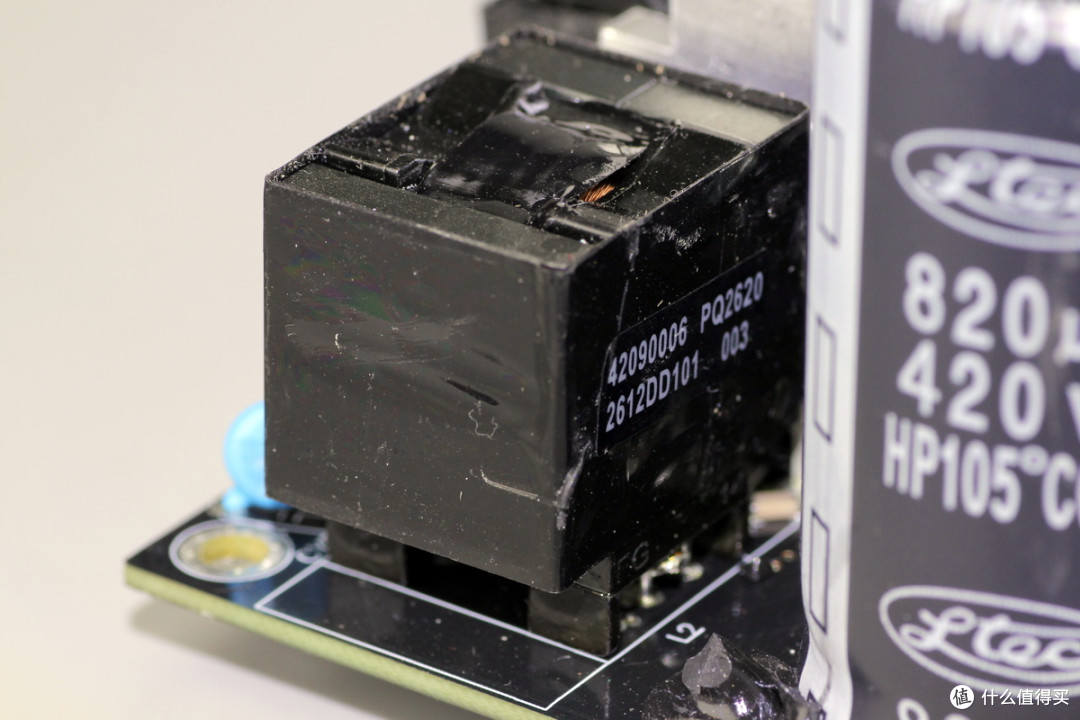

用于驱动LLC开关管的隔离变压器特写。

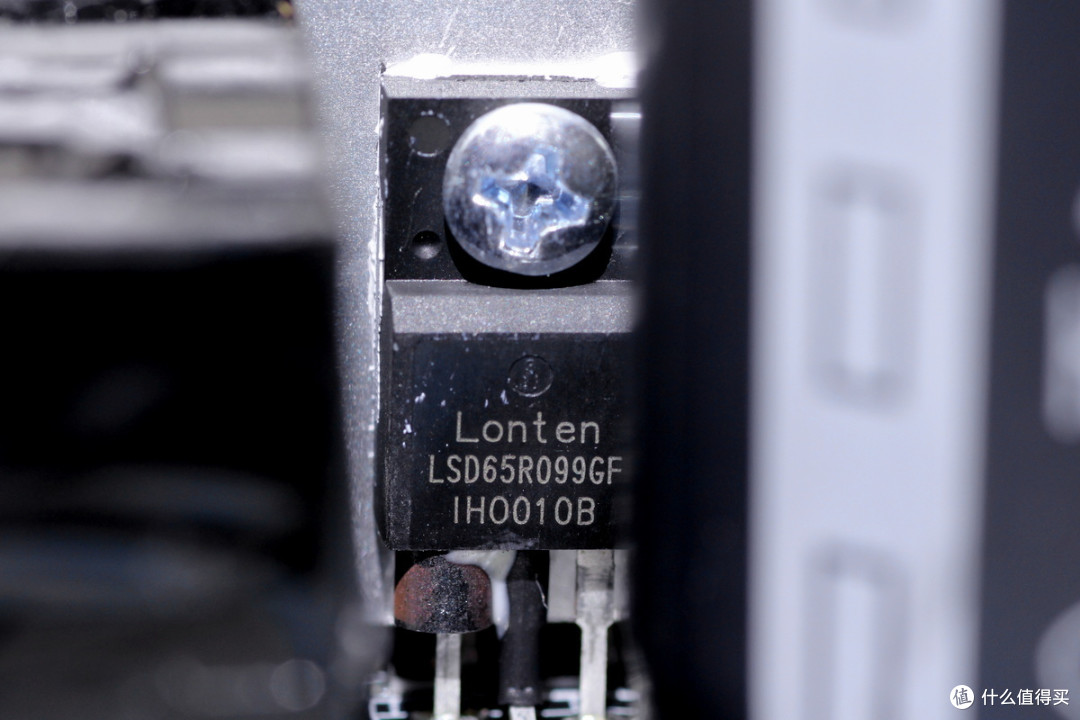

LLC开关管来自龙腾，型号LSD65R099GF，NMOS，耐压650V，导阻99mΩ，适用于PFC，开关电源和UPS应用，采用TO-220MF封装。
电流互感器缠绕胶带绝缘。
谐振电感磁芯缠绕胶带绝缘。

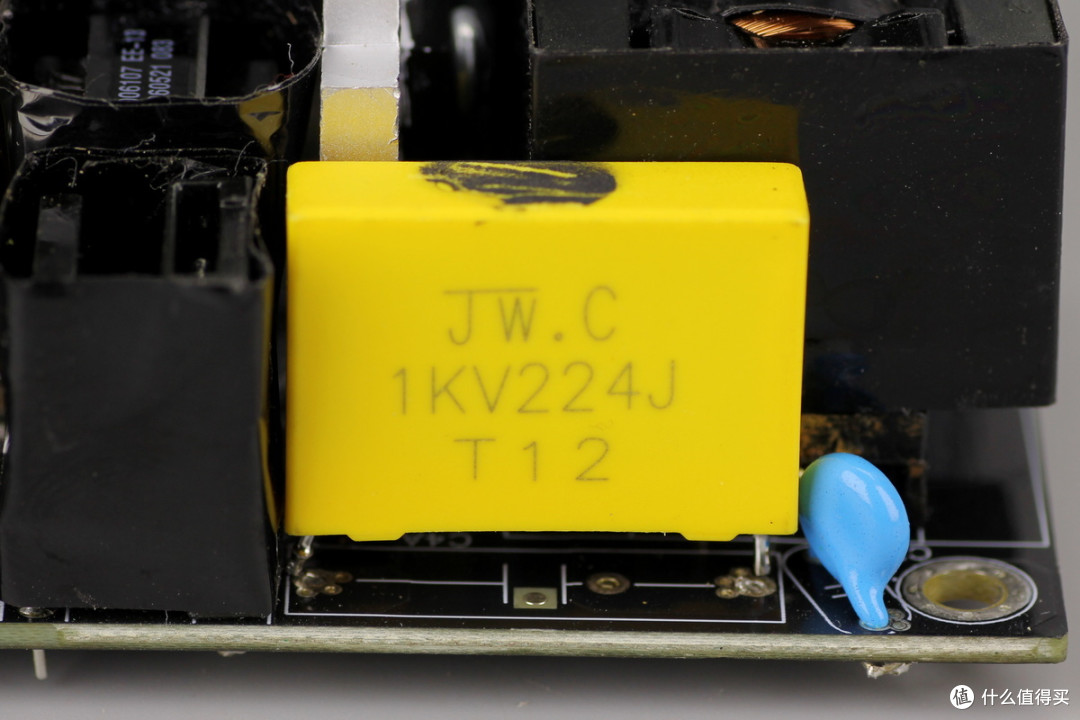

谐振电容规格为1000V 0.22μF。
蓝色Y电容料号2F 222M。

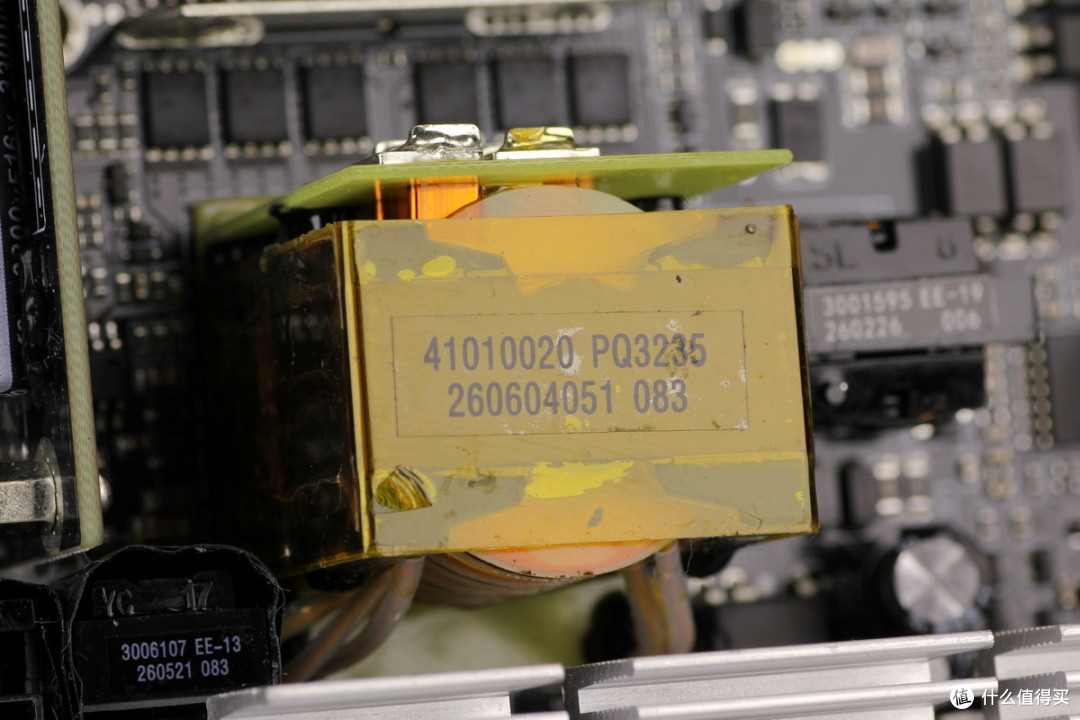

变压器初级采用利兹线绕制，次级采用铜片焊接连接，采用PQ3235磁芯。
变压器下方设有同步整流管，并焊接散热片。

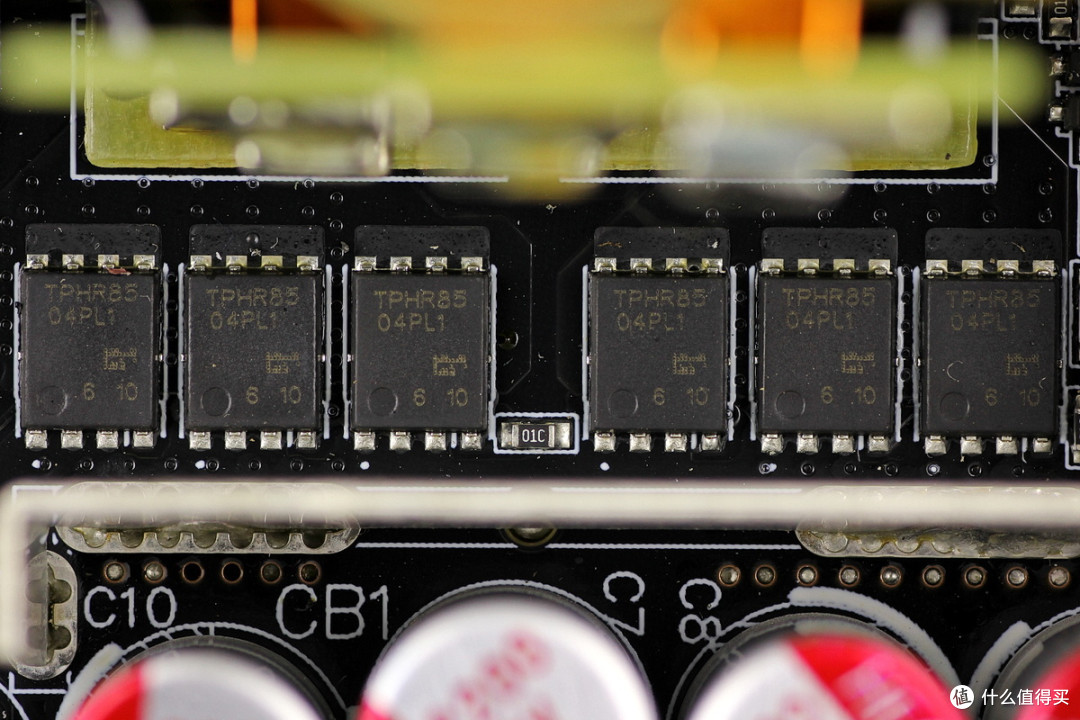

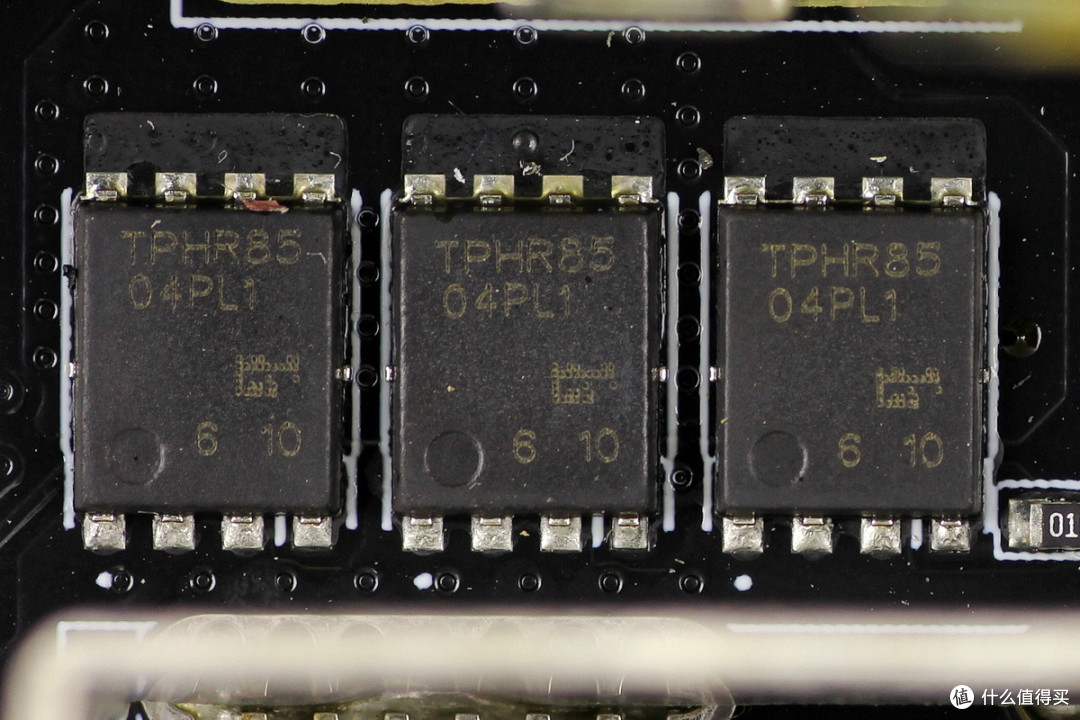

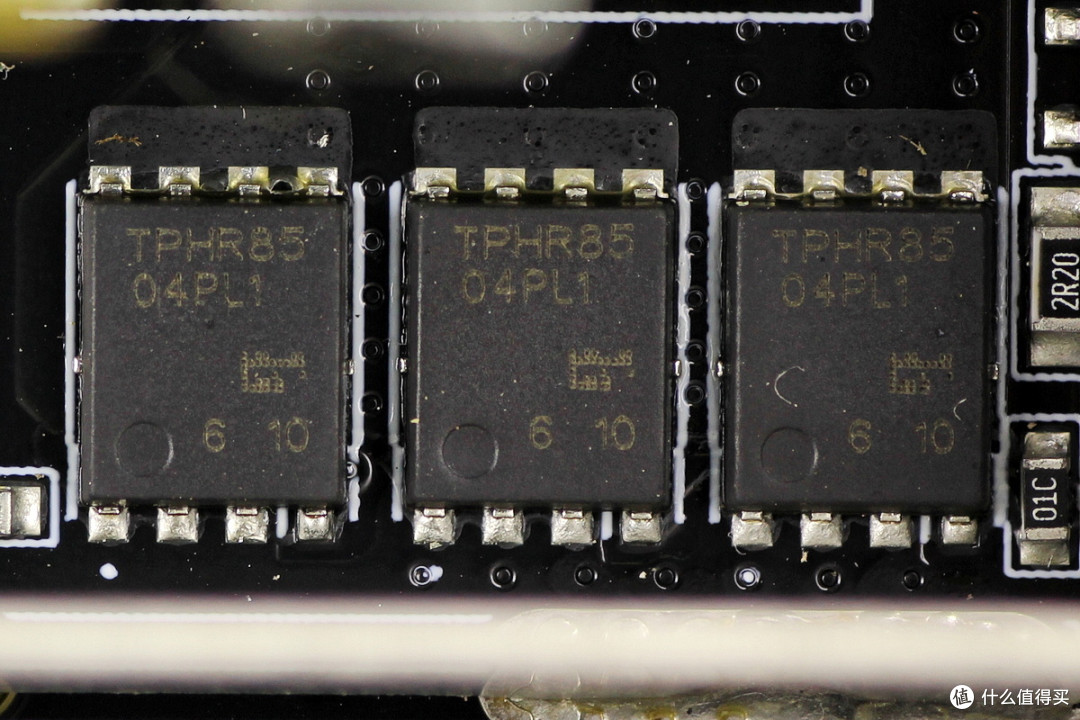

同步整流管来自东芝，型号TPHR8504PL1，NMOS，耐压40V，导阻0.7mΩ，采用SOP Advance封装。
另一侧3颗同步整流管型号相同。

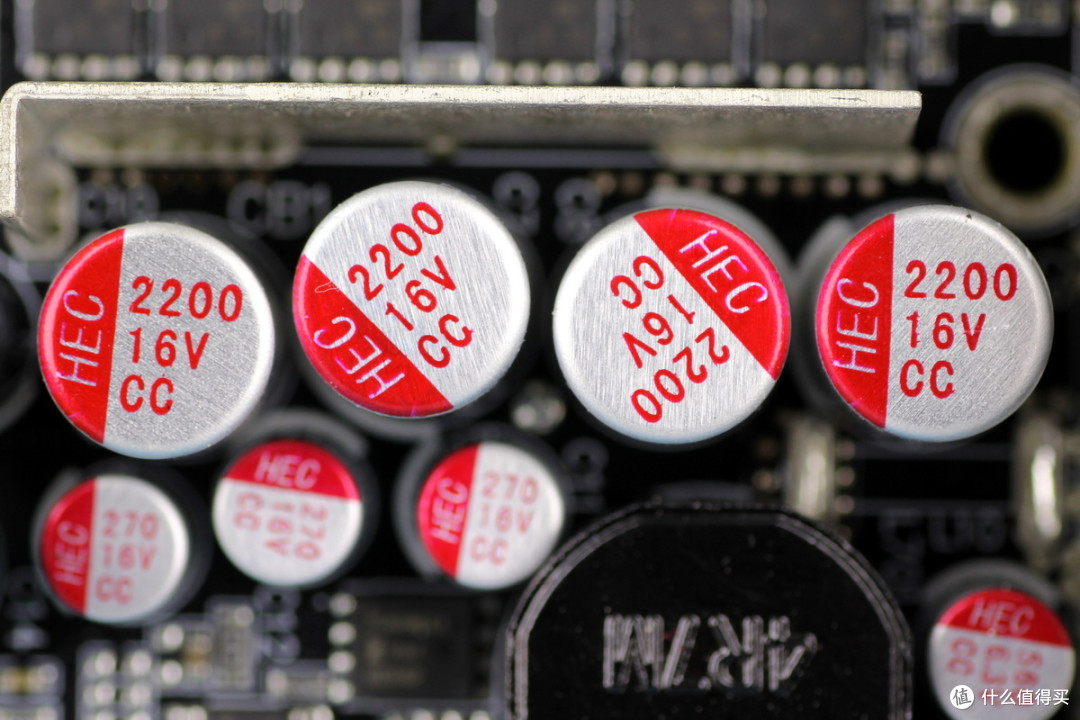

滤波电容来自东阳光，为CC系列导电高分子铝电解电容器，规格为2200μF16V。

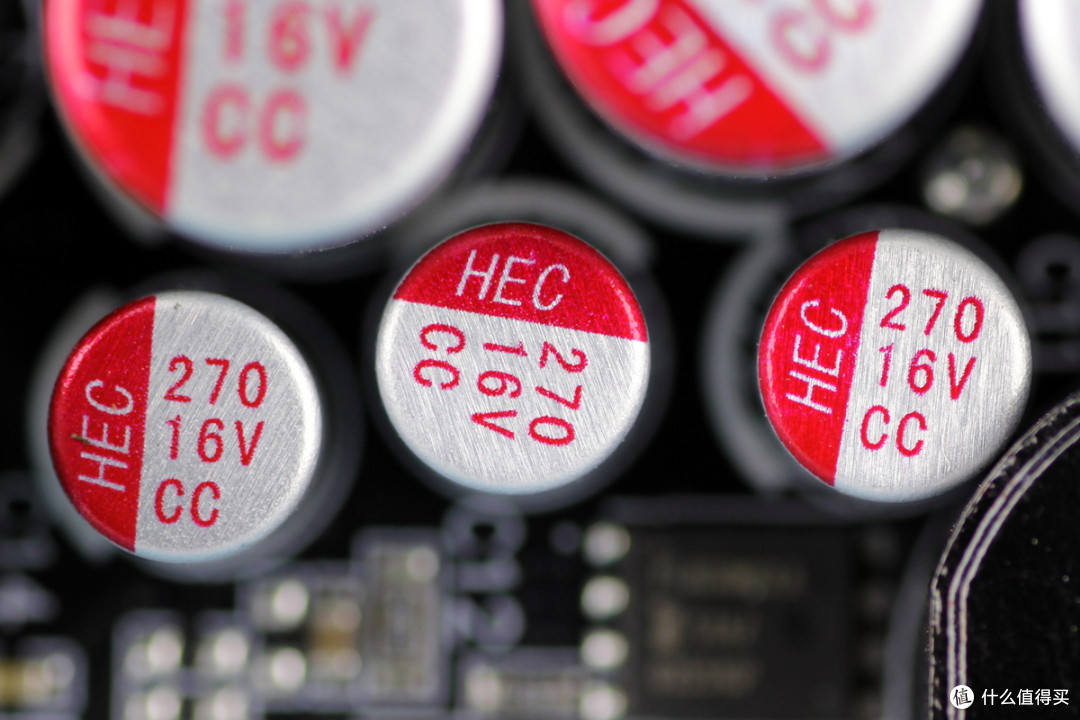

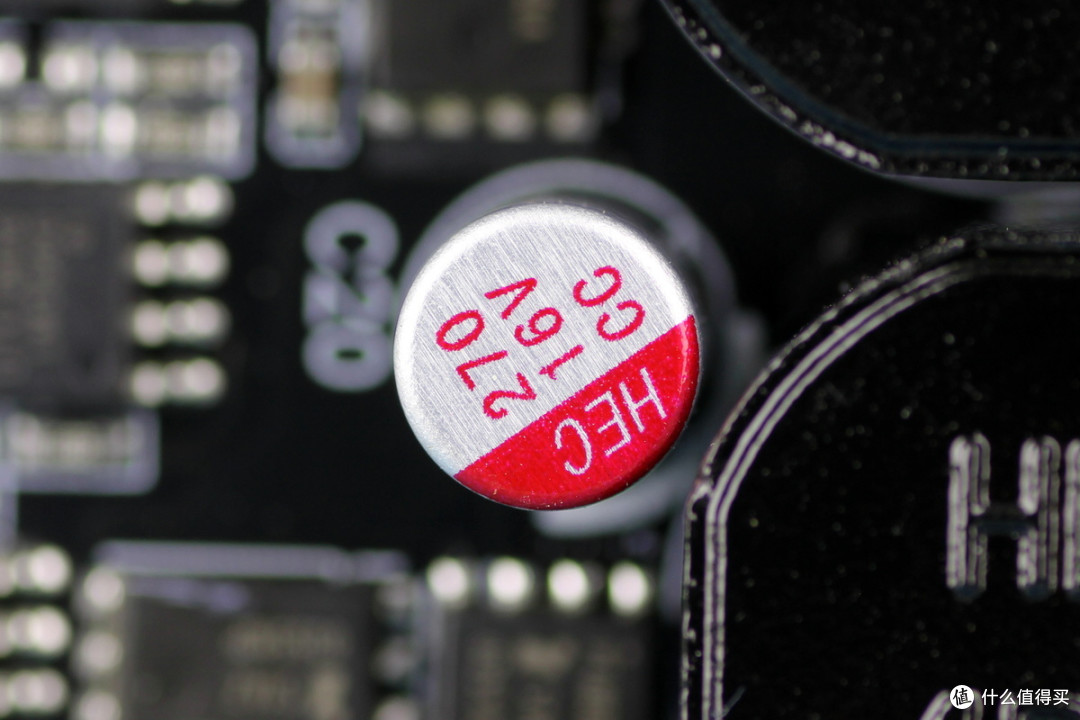

另一侧3颗滤波电容规格为270μF16V。

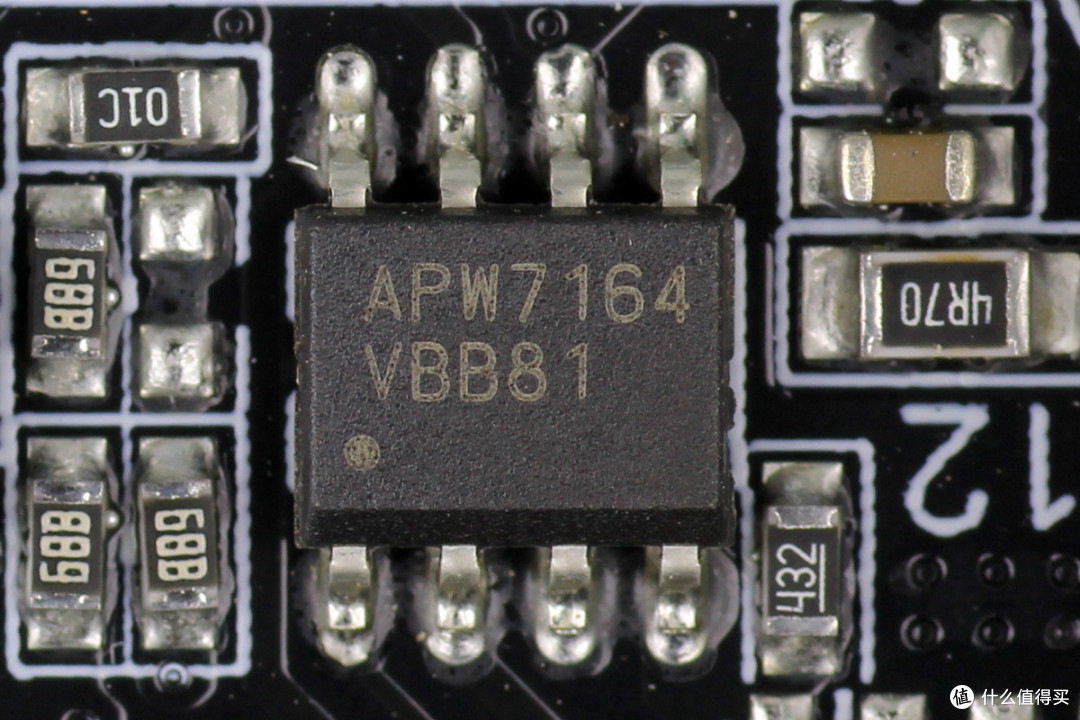

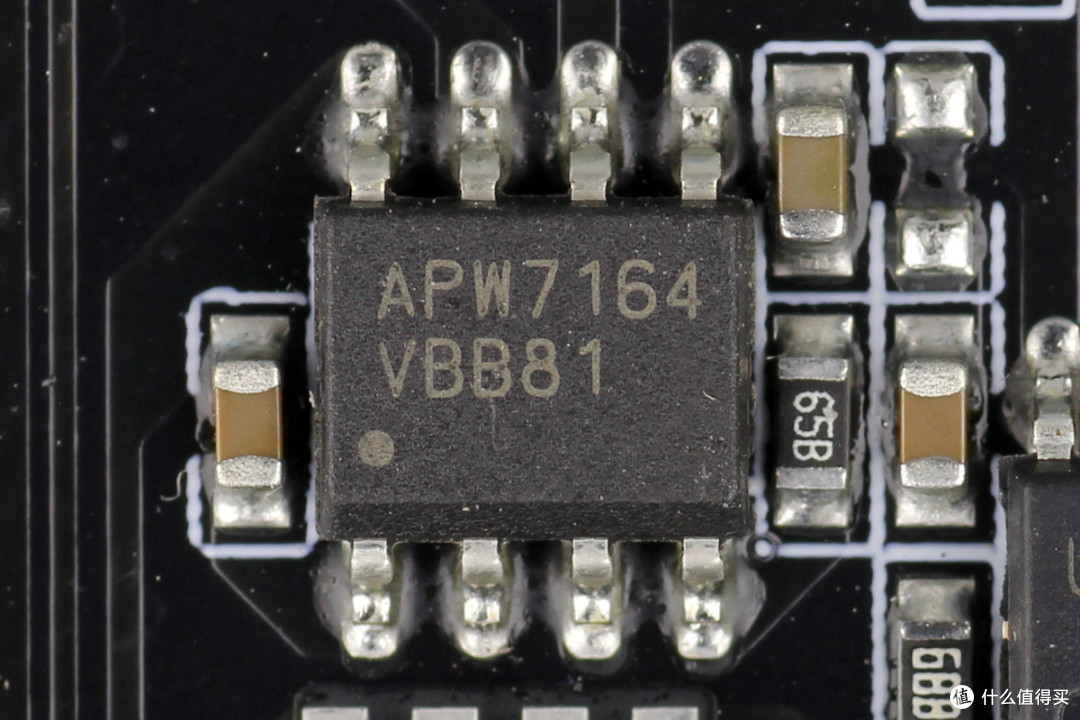

同步降压控制器来自茂达电子，型号APW7164，是一款电压模式的同步降压控制器，芯片内置软启动，开关频率固定200kHz，芯片支持欠压保护和过压保护，采用SOP-8封装。

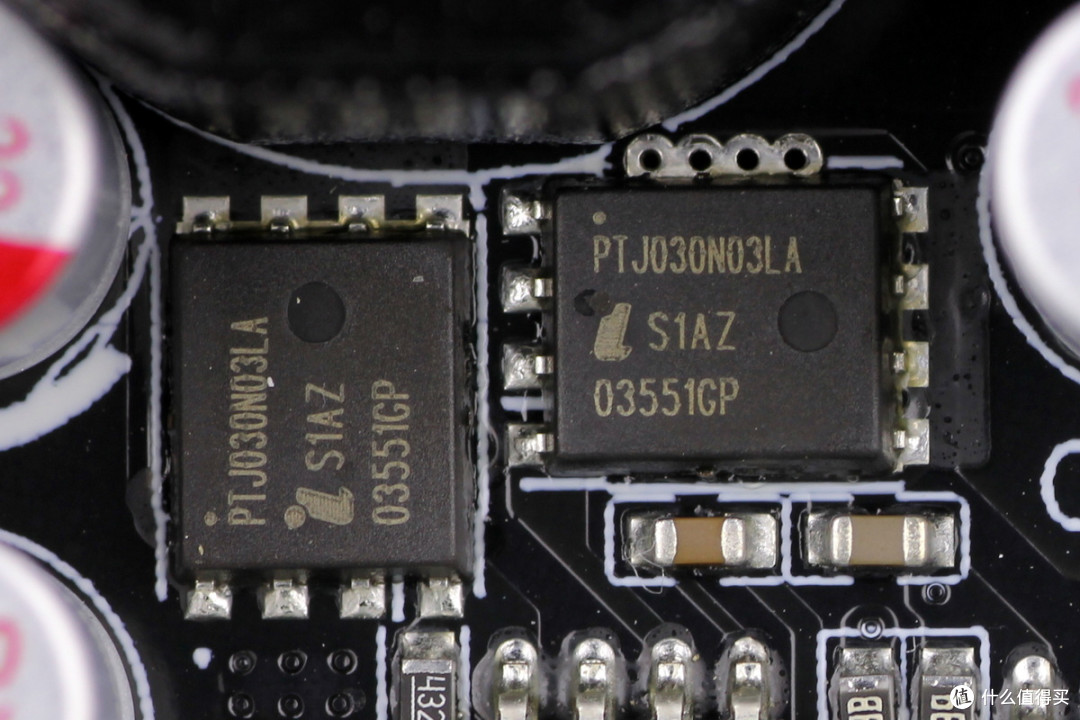

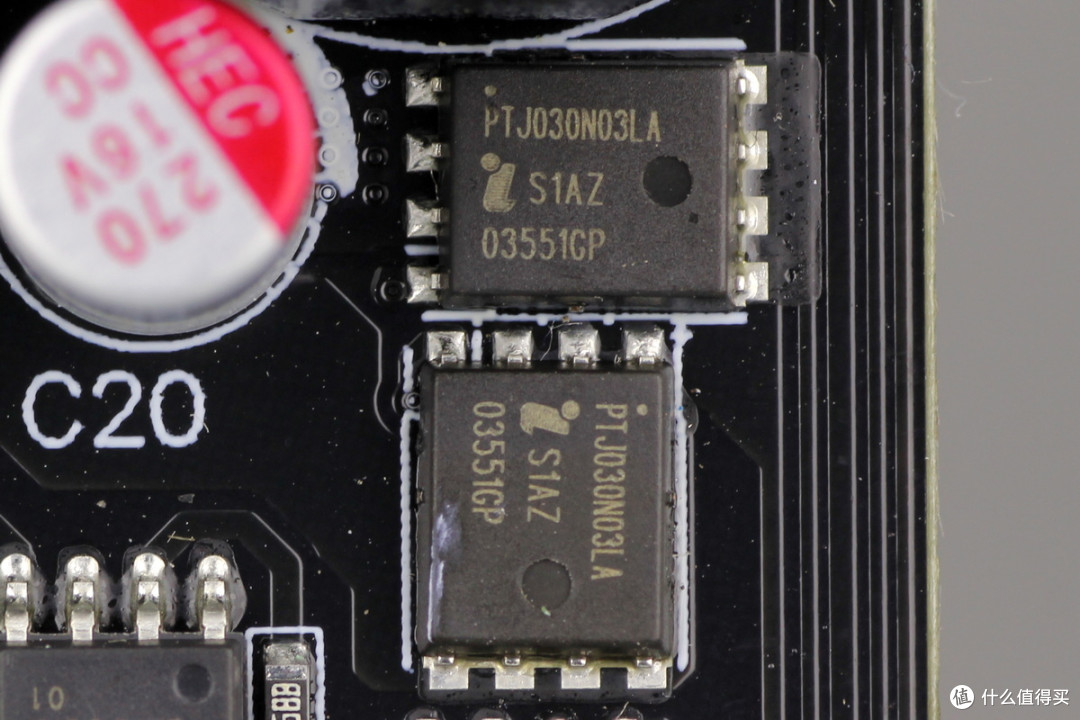

同步降压开关管来自丽隽，型号PTJ030N03LA，NMOS，耐压30V，导阻3.2mΩ，采用PDFN5*6封装。
另一路同步降压控制器同样采用茂达电子APW7164。
另一路两颗同步降压管型号相同。

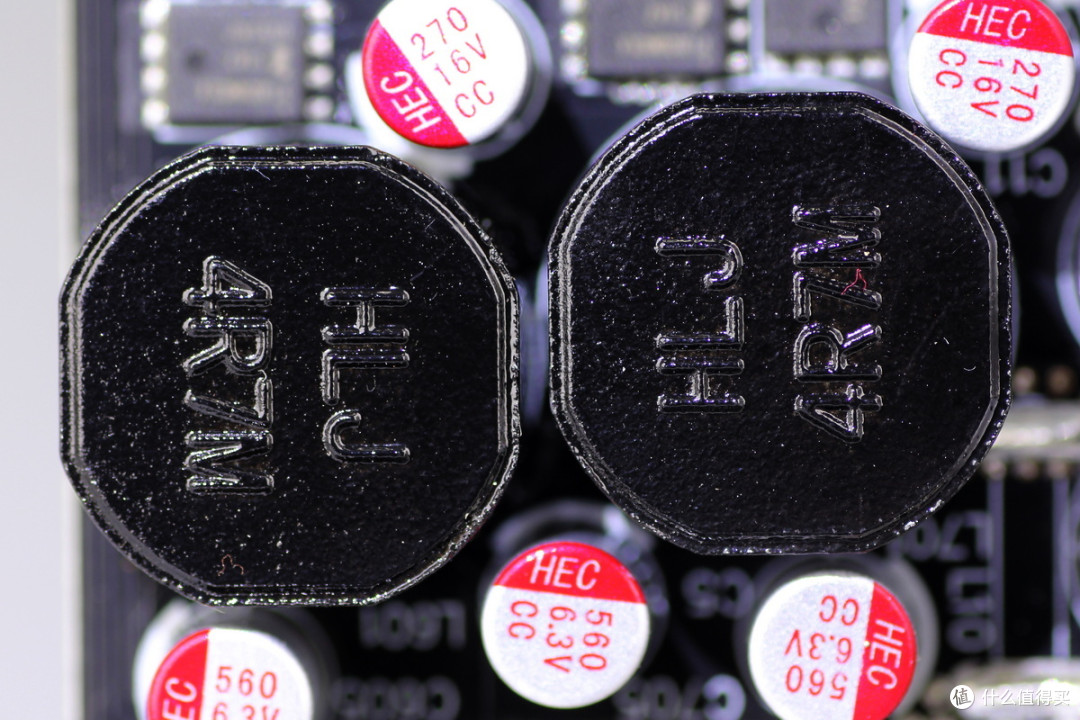

两颗4.7μH降压电感特写。
滤波电容规格为270μF16V。

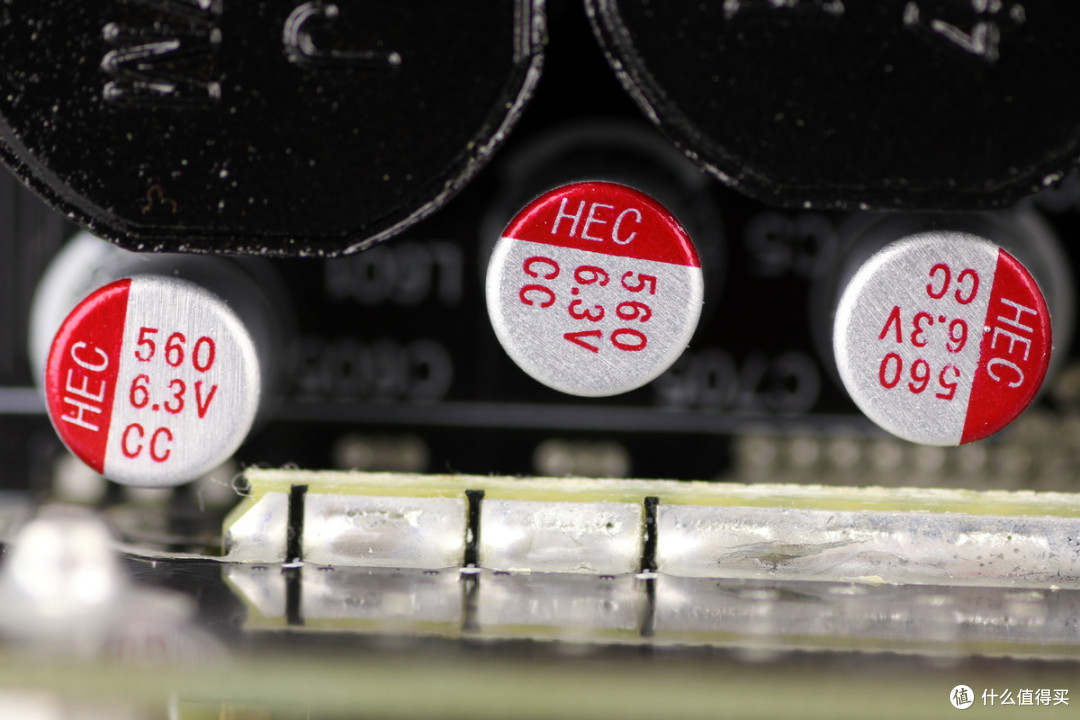

滤波电容规格为560μF6.3V。

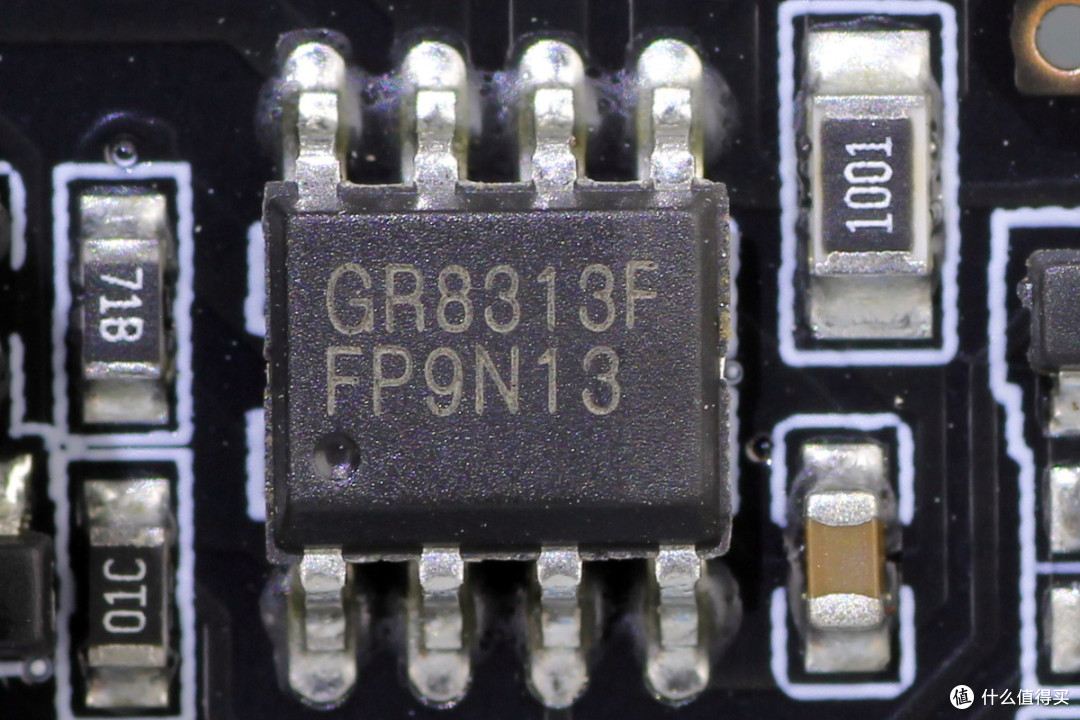

管控芯片来自绿芯，型号GR8313F，是一颗三通道电源监控芯片，芯片能够同时监控3.3V，5V和12V输出电压，具备欠压保护，过压保护，支持开关控制和故障信号输出，采用SOP-8封装。

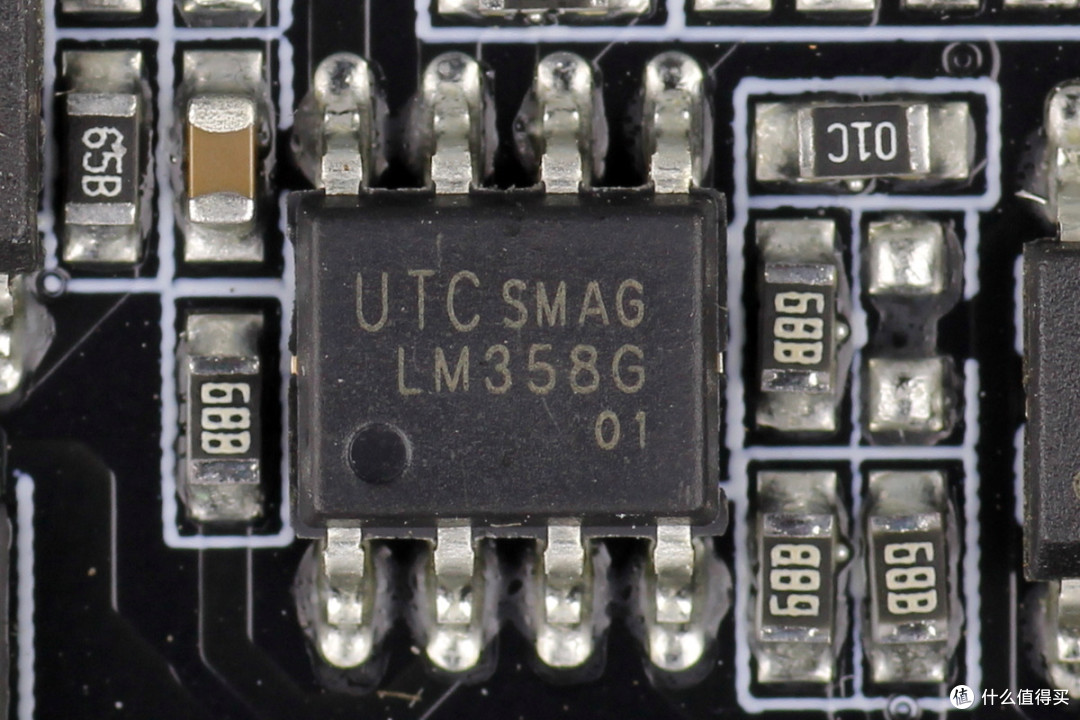

运放来自友顺，型号LM358G，为双通道运算放大器，采用SOP-8封装。

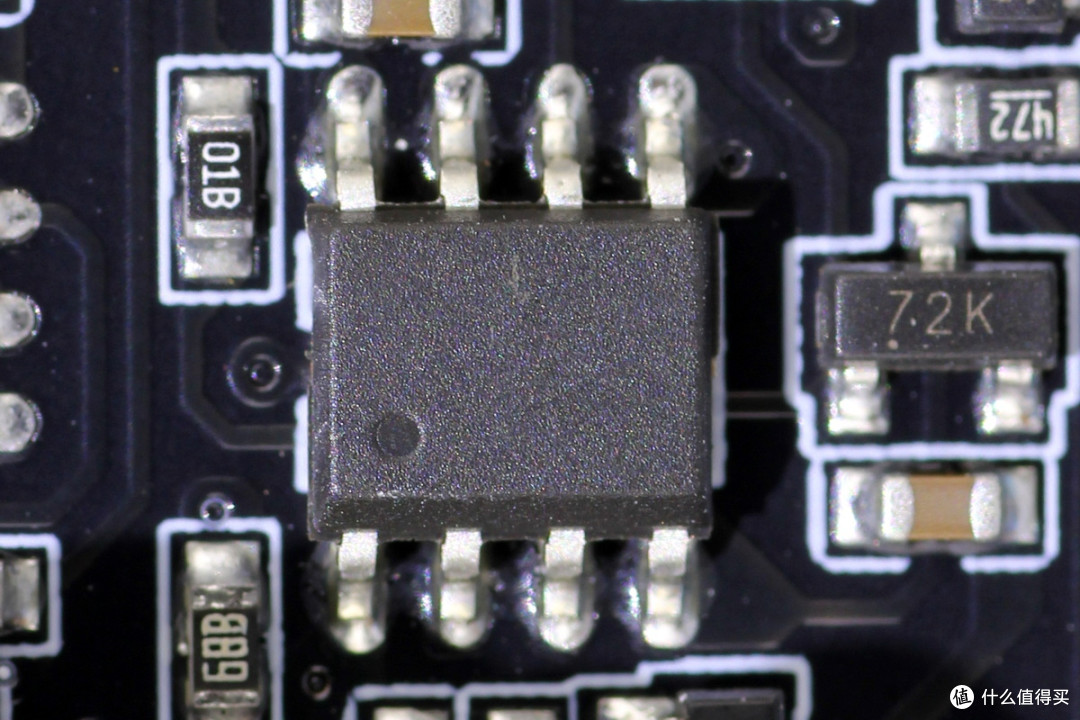

无标MCU用于散热风扇控制。

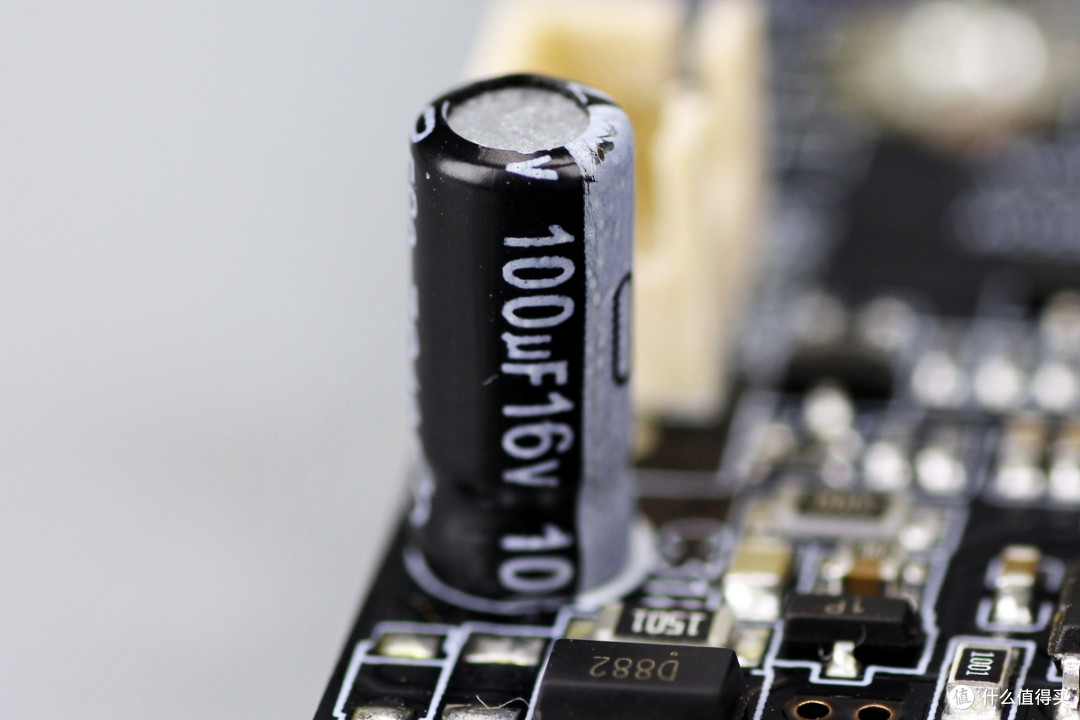

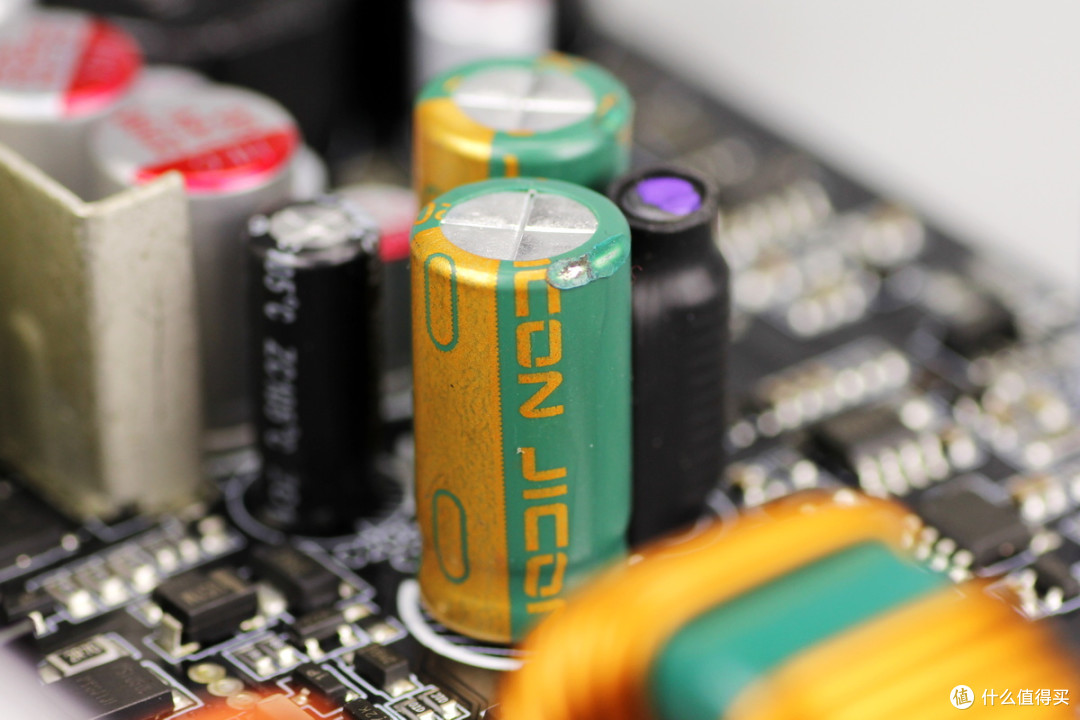

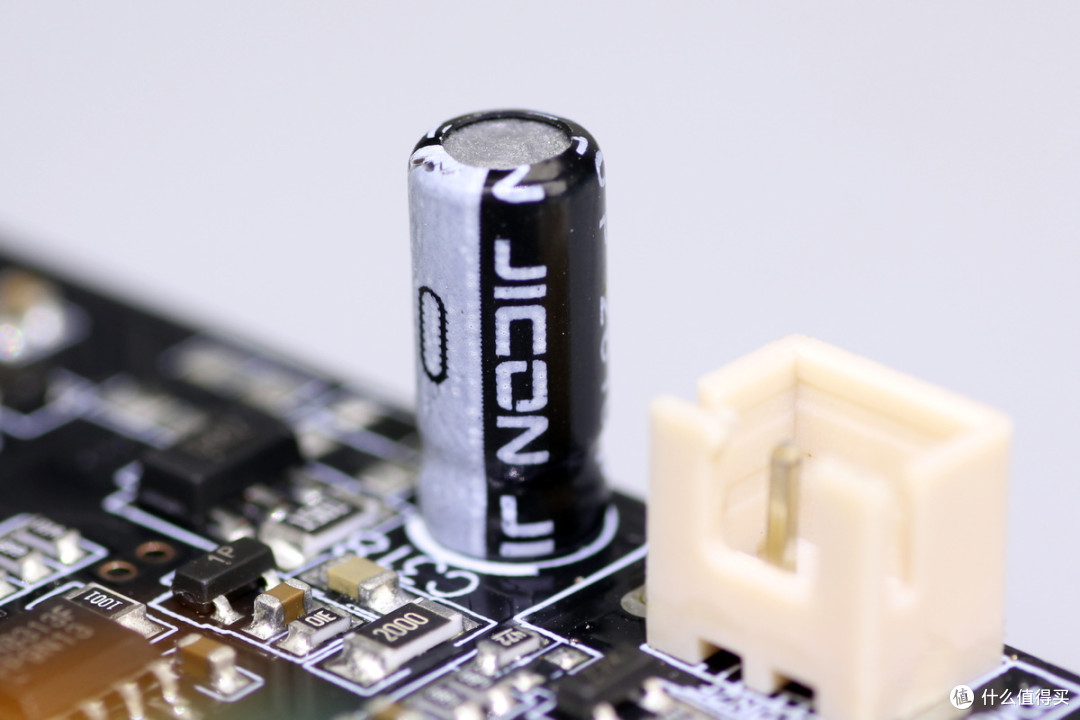

滤波电容来自吉光电子。
规格为100μF16V。

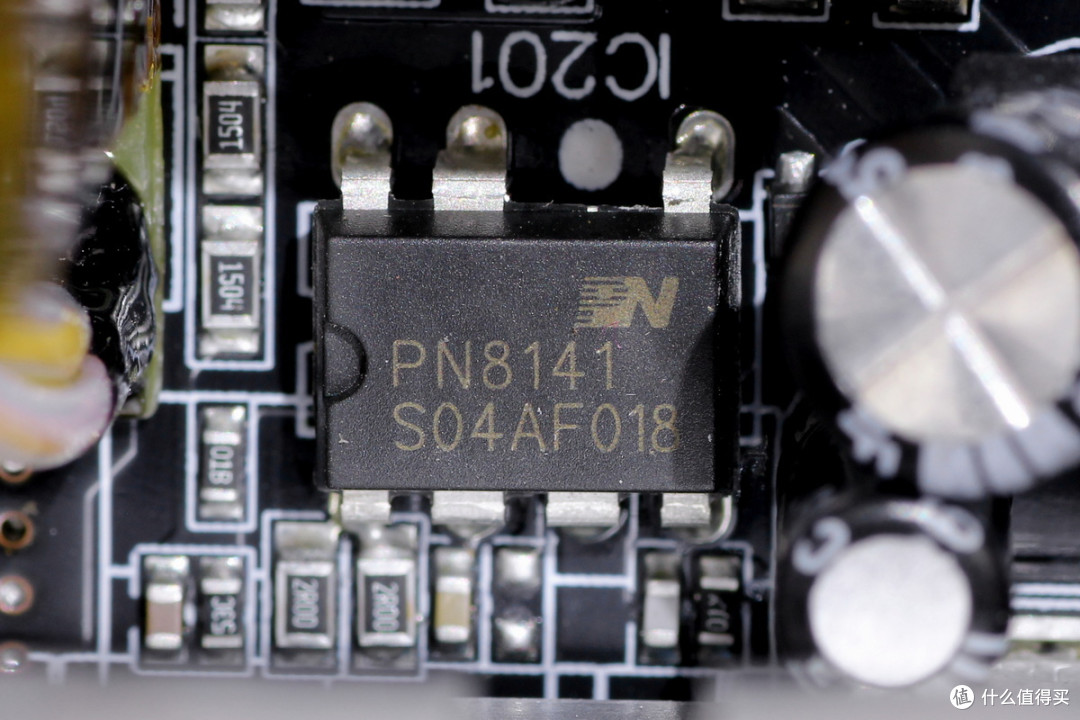

待机电源芯片来自芯朋，型号PN8141，芯片内部集成PWM控制器和650V耐压开关管，具备超低待机功耗和全电压范围的高转换效率。芯片集成过热保护，过载保护，过流保护，过压保护和取样电阻短路保护，采用DIP7封装。

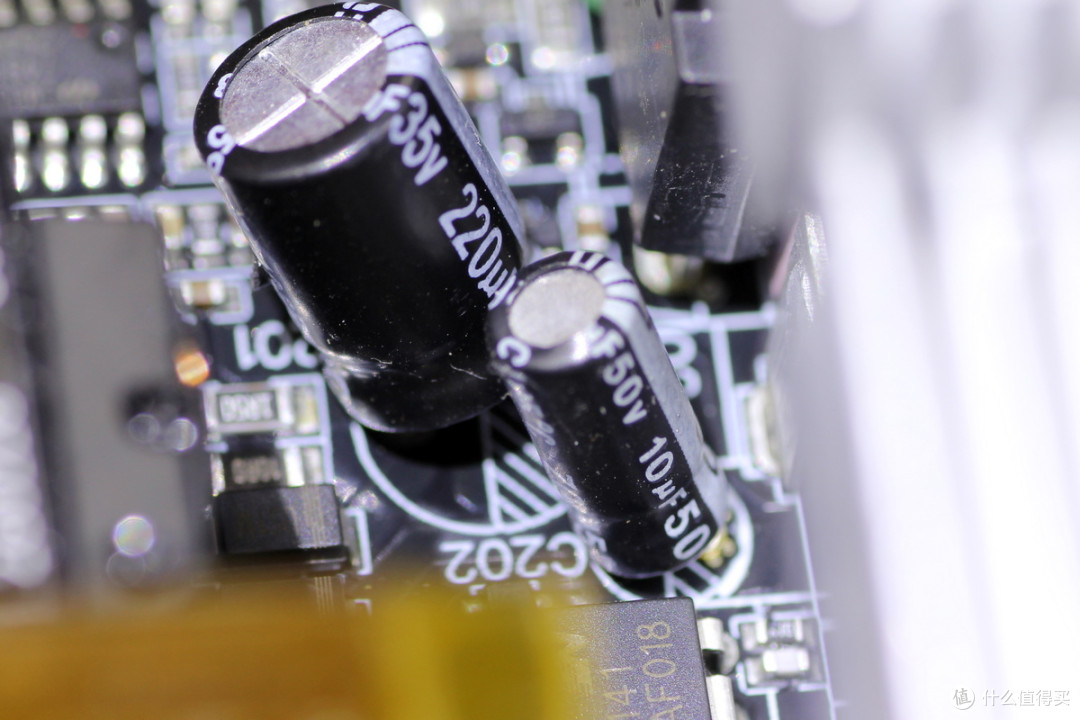

两颗滤波电容规格分别为220μF35V和10μF50V。

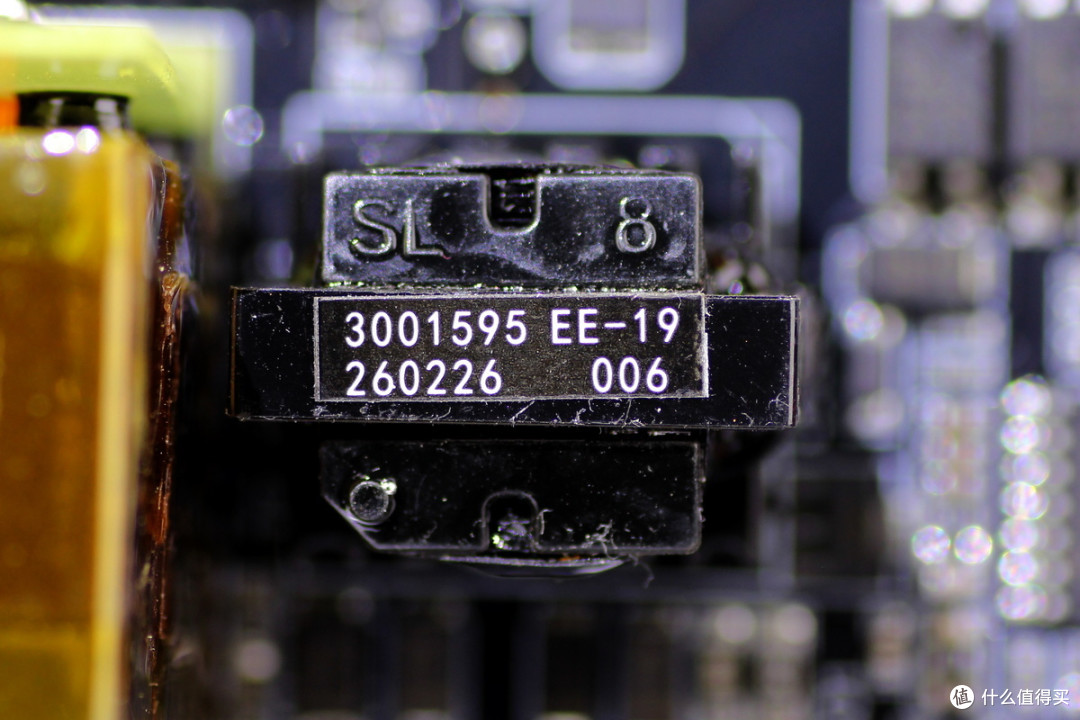

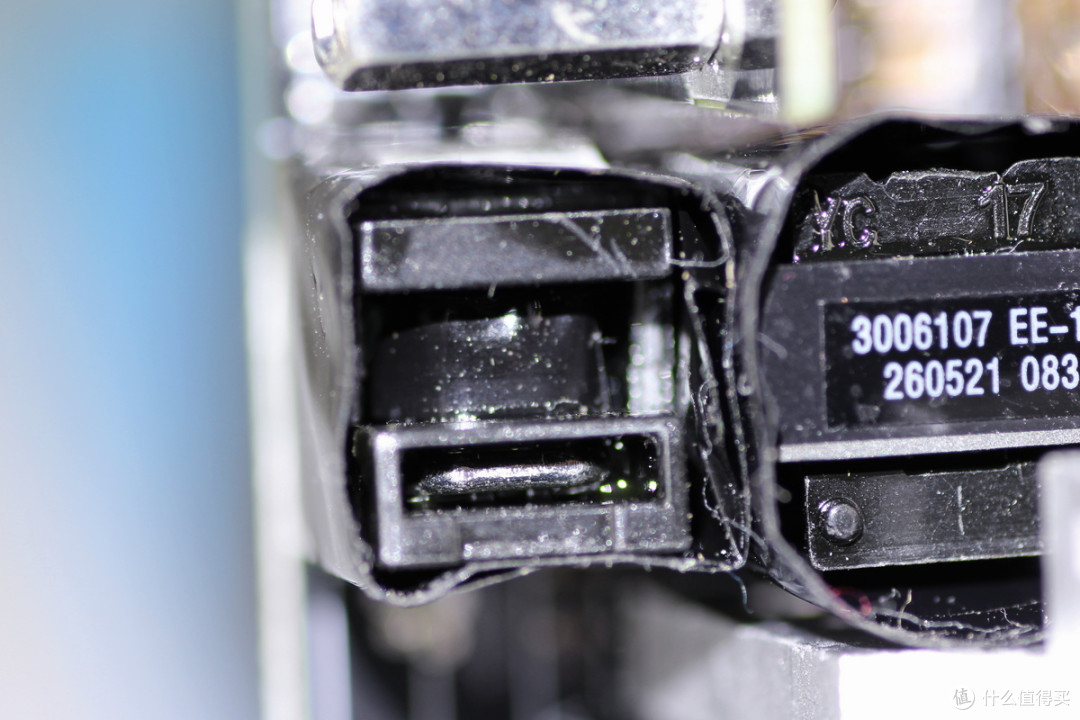

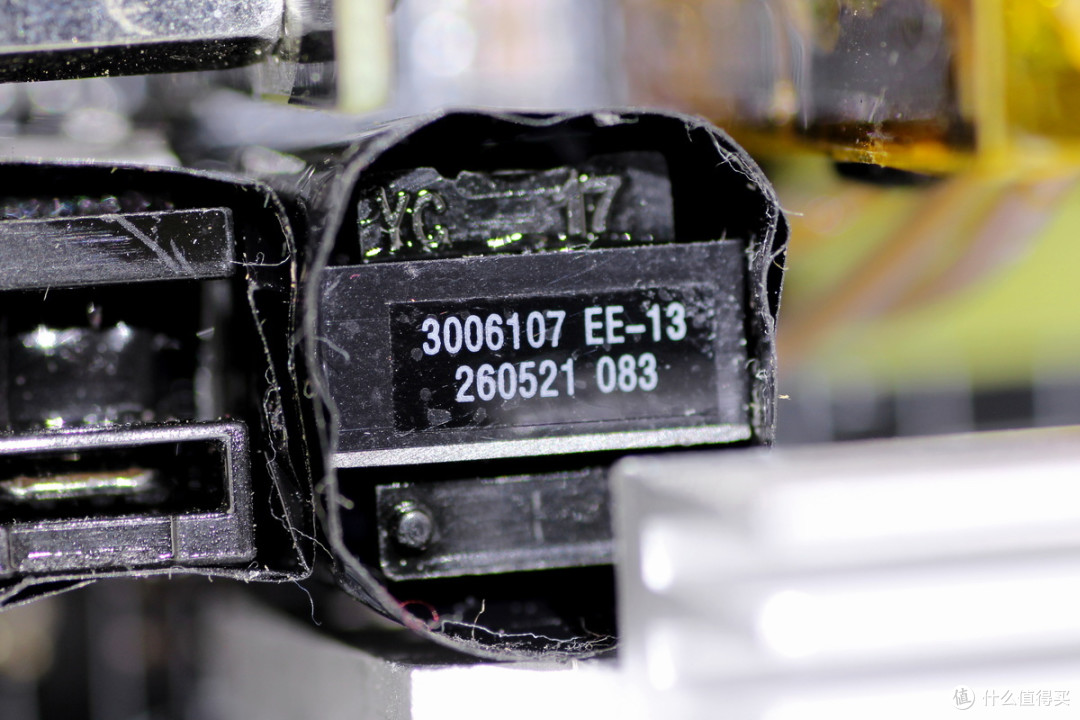

待机电源变压器采用EE-19磁芯。

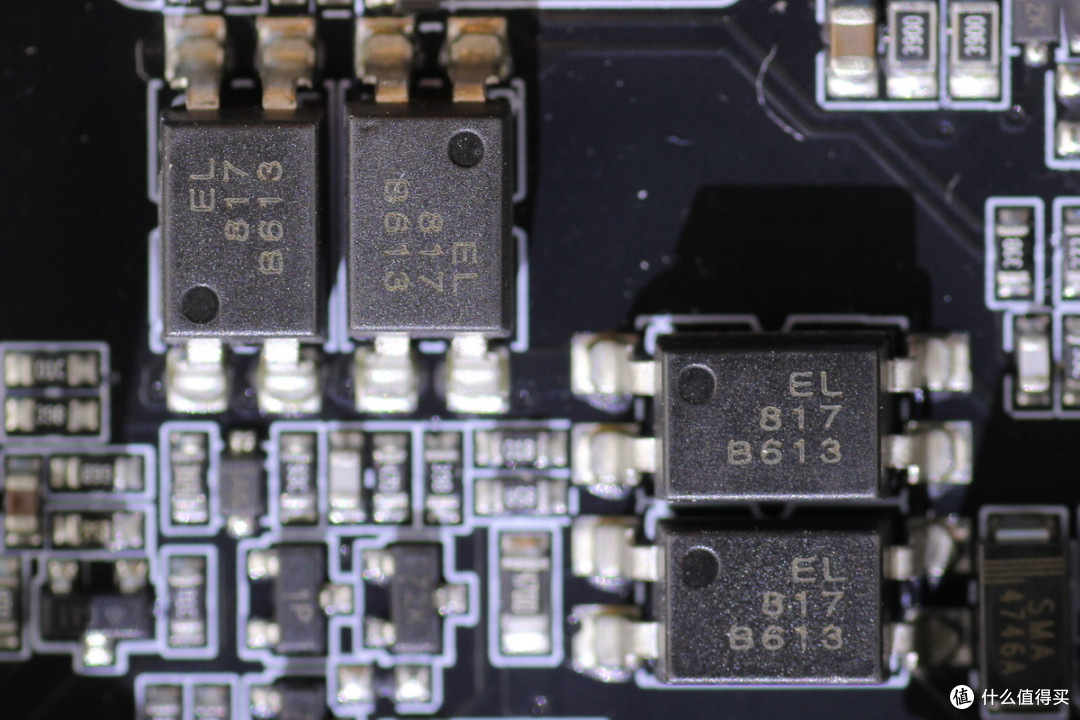

亿光EL817反馈光耦特写。

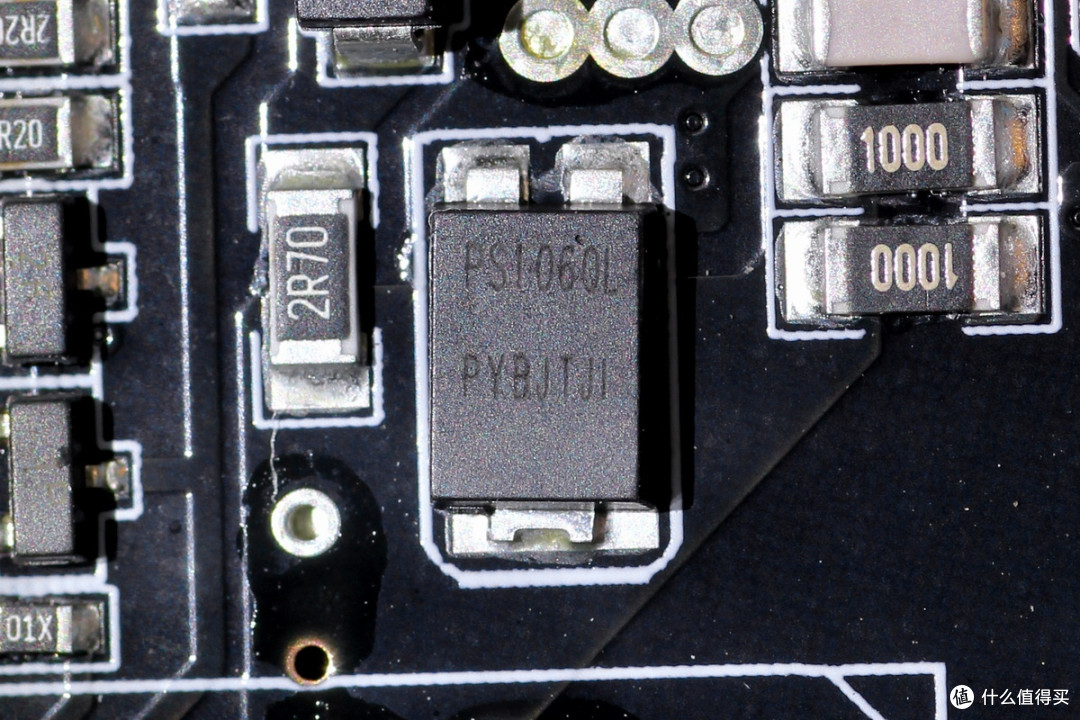

整流管来自平伟，型号PS1060L，规格为60V 10A，采用PS-277B封装。

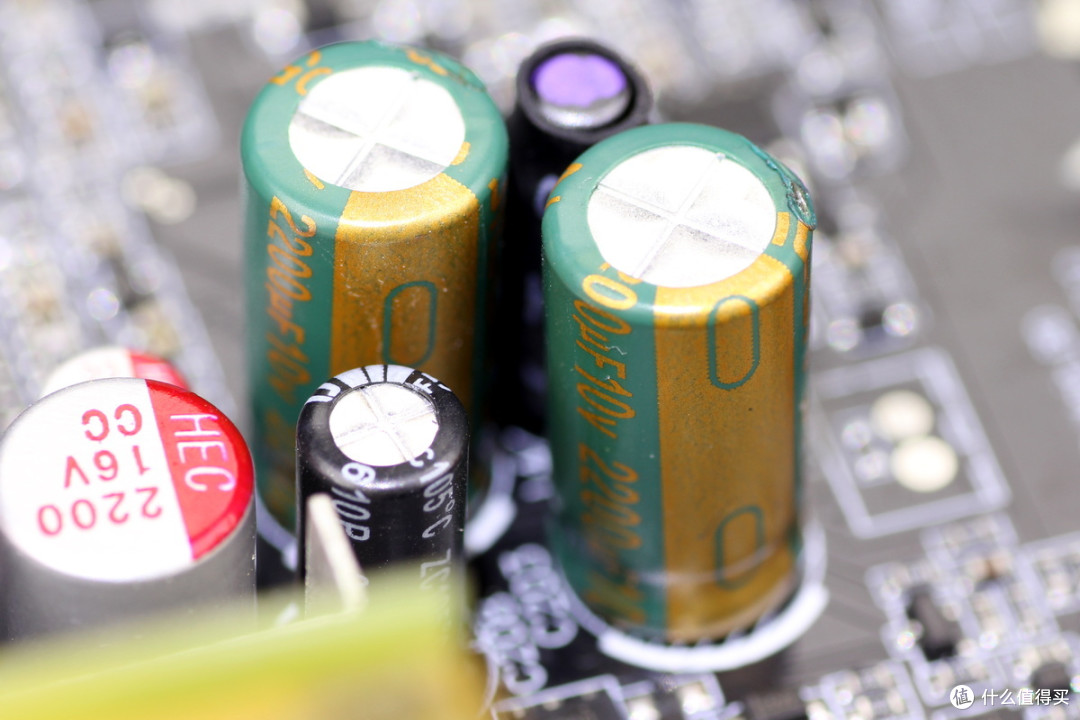

输出滤波电容来自吉光。
规格为2200μF10V。

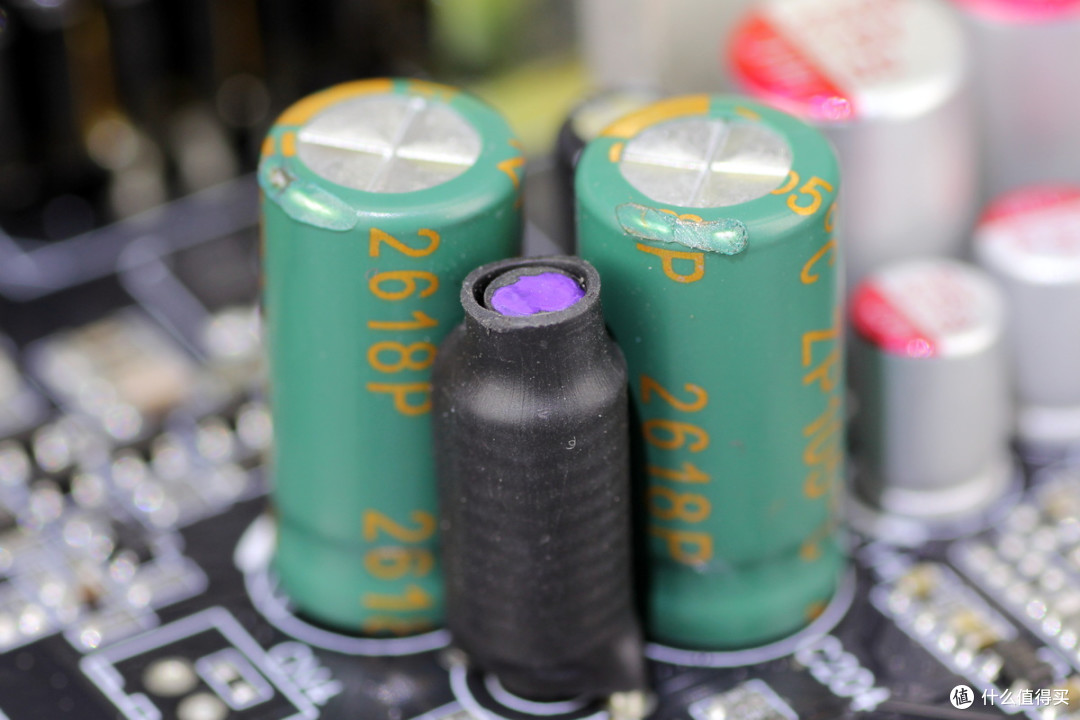

滤波电感外套热缩管绝缘。

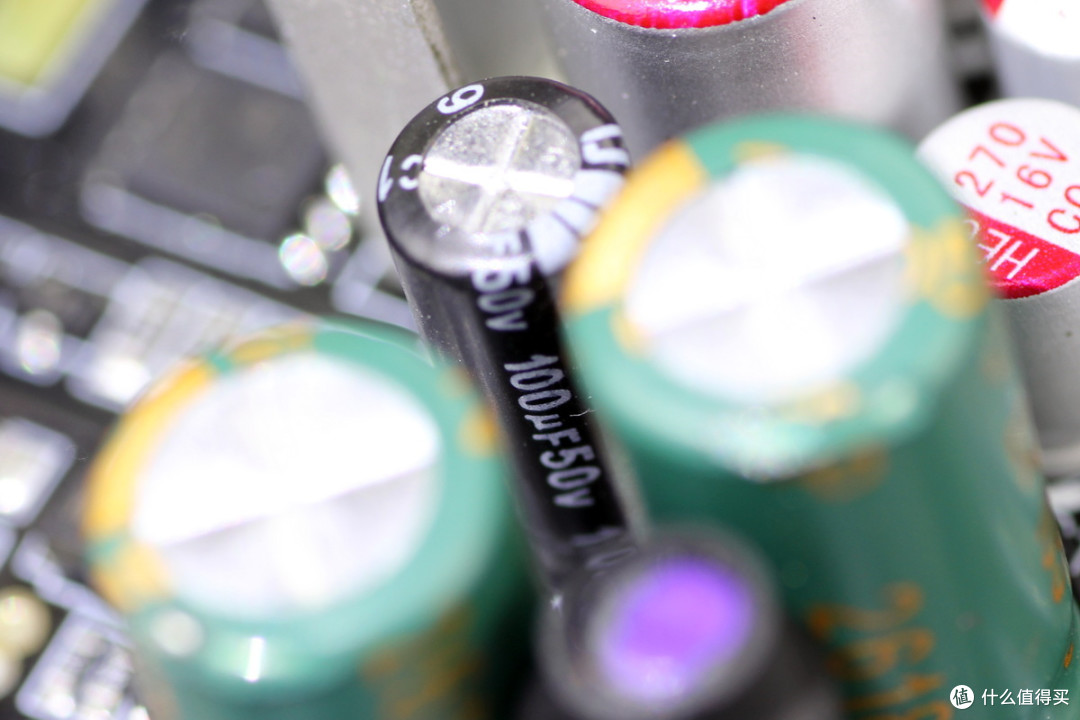

滤波电容规格为100μF50V。

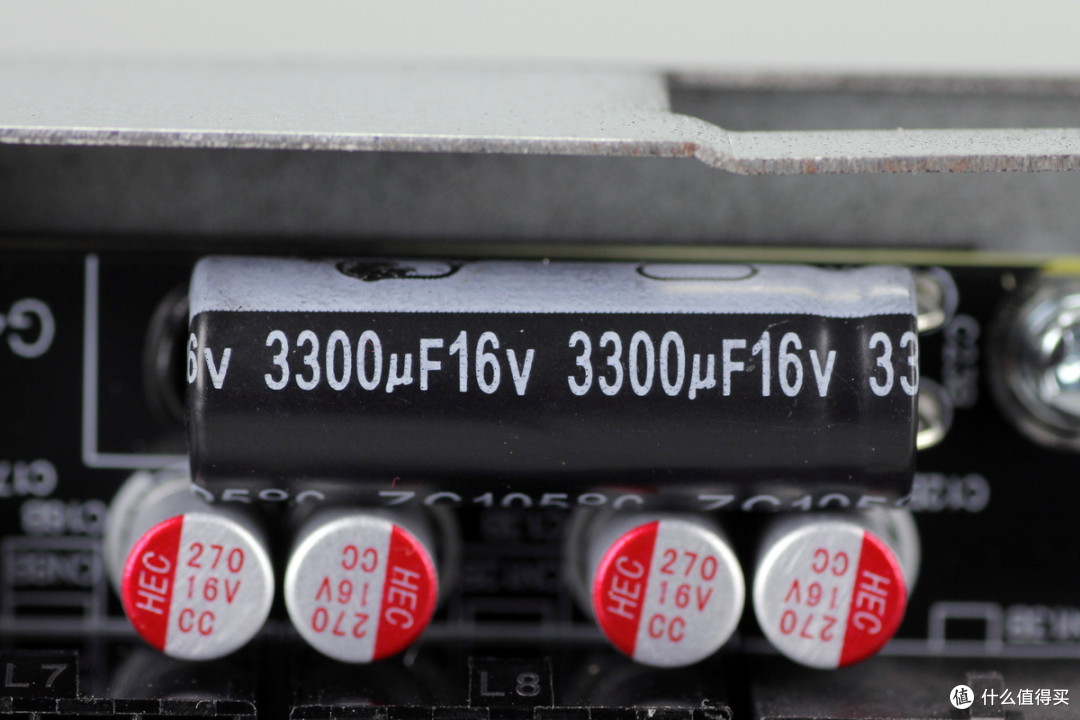

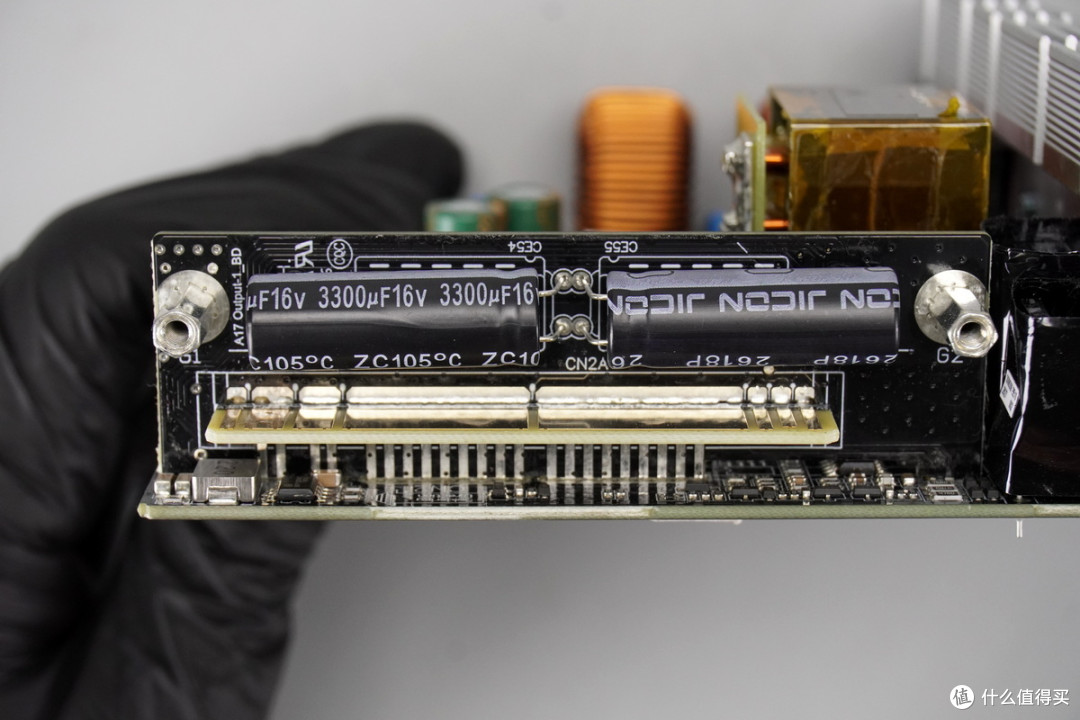

金手指连接小板通过垂直小板焊接转接，小板焊接两颗滤波电容，规格为3300μF16V。
金手指连接小板通过焊接连接。

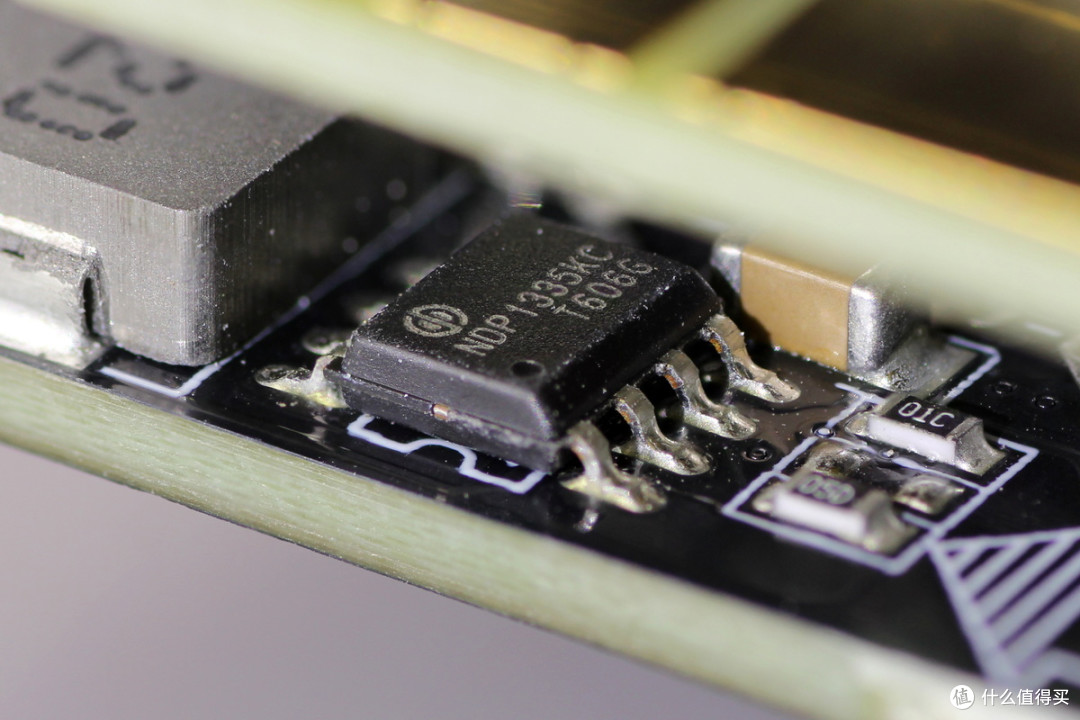

电源转换芯片来自芯潭微，型号NDP1335，是一颗7-30V输入，3.1A输出电流的同步降压转换器，芯片内部集成开关管，支持100%占空比，采用SOP8封装。

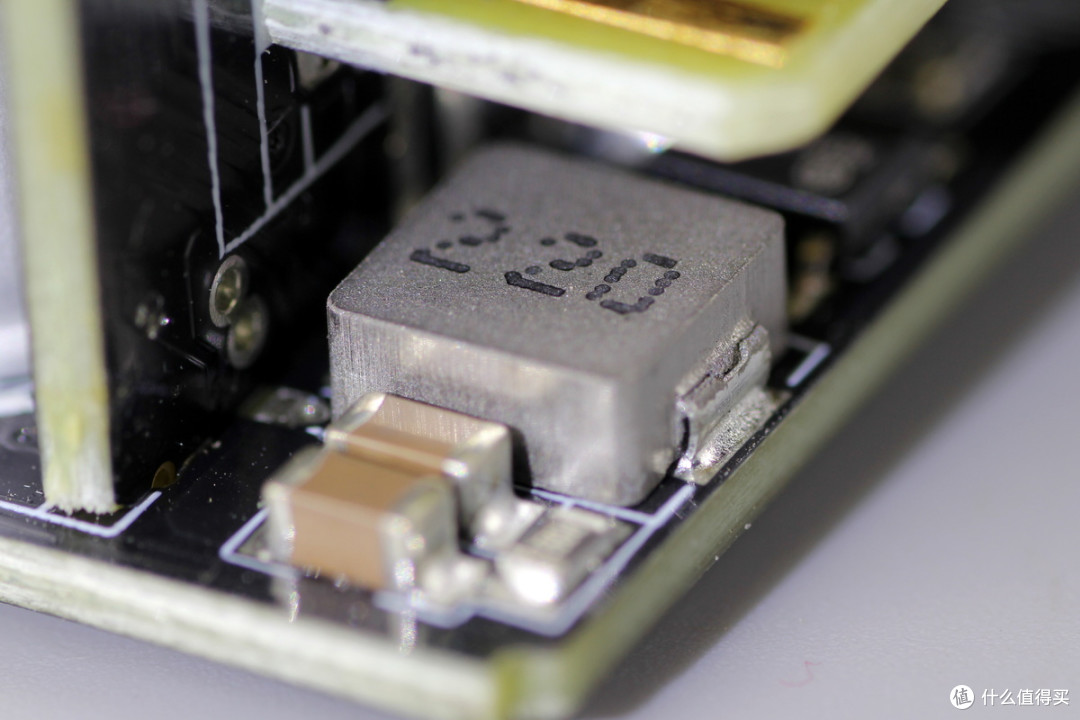

22μH合金电感特写。

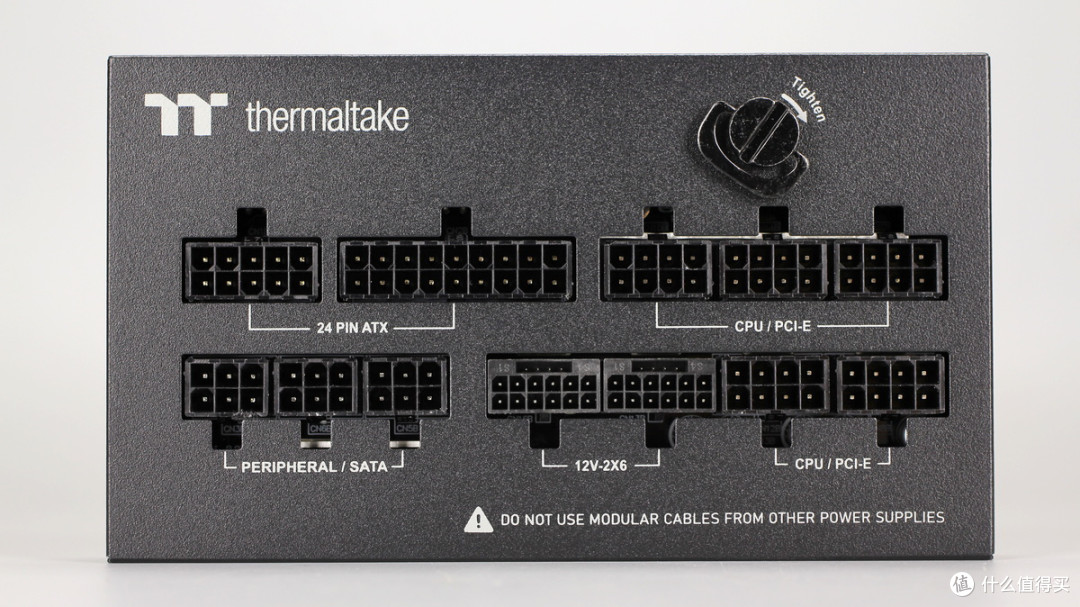

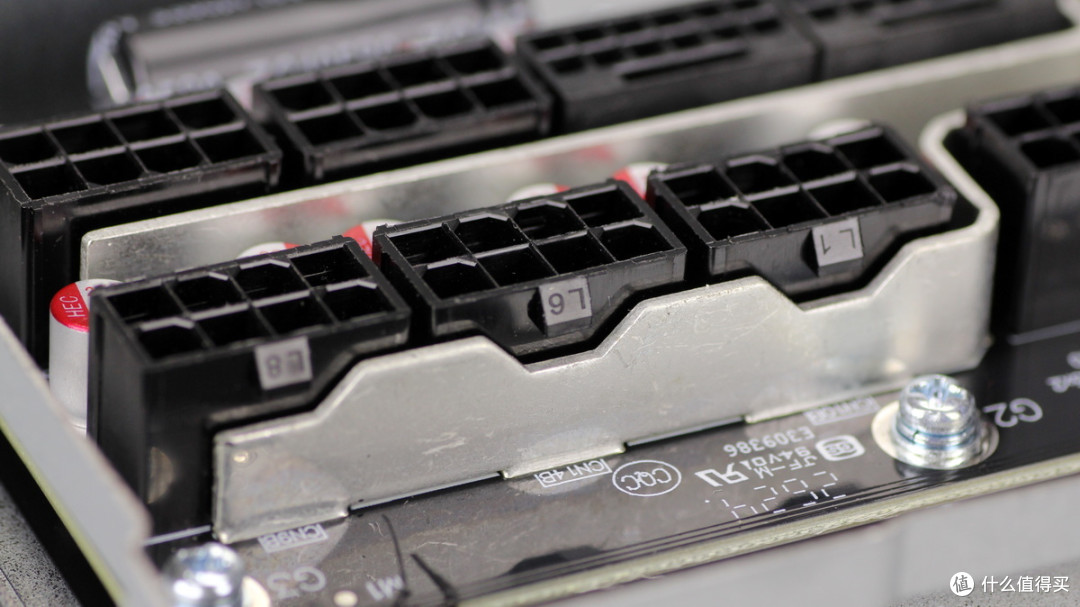

电源快拆模块设有模组插座和固定螺丝。

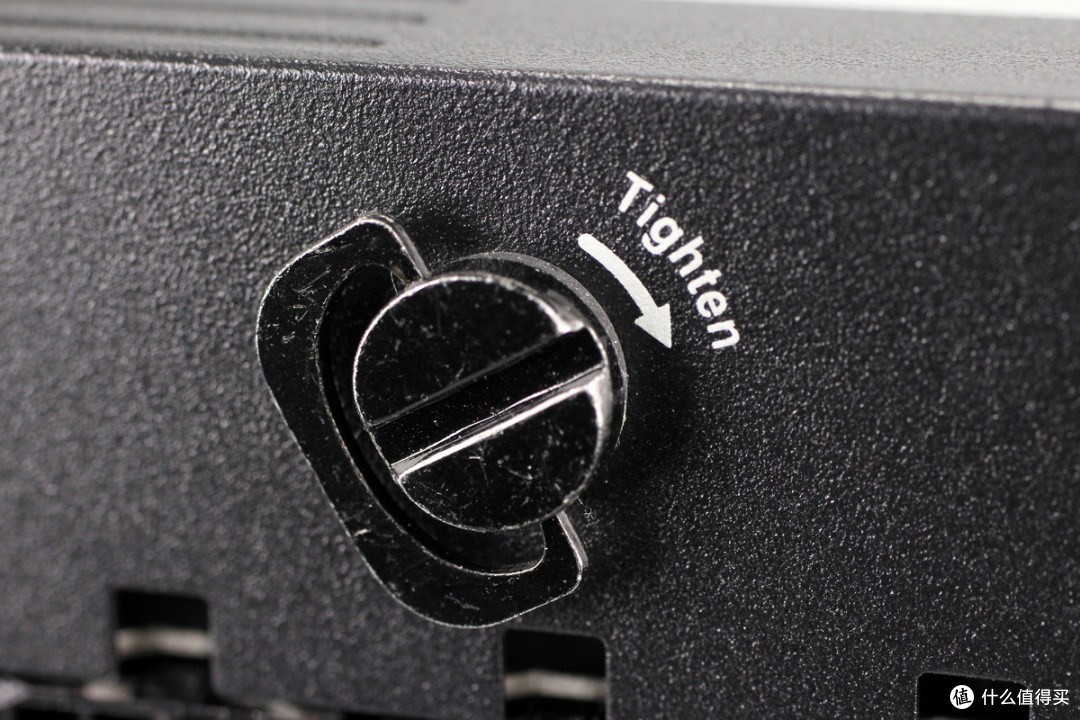

固定螺丝设有手柄。

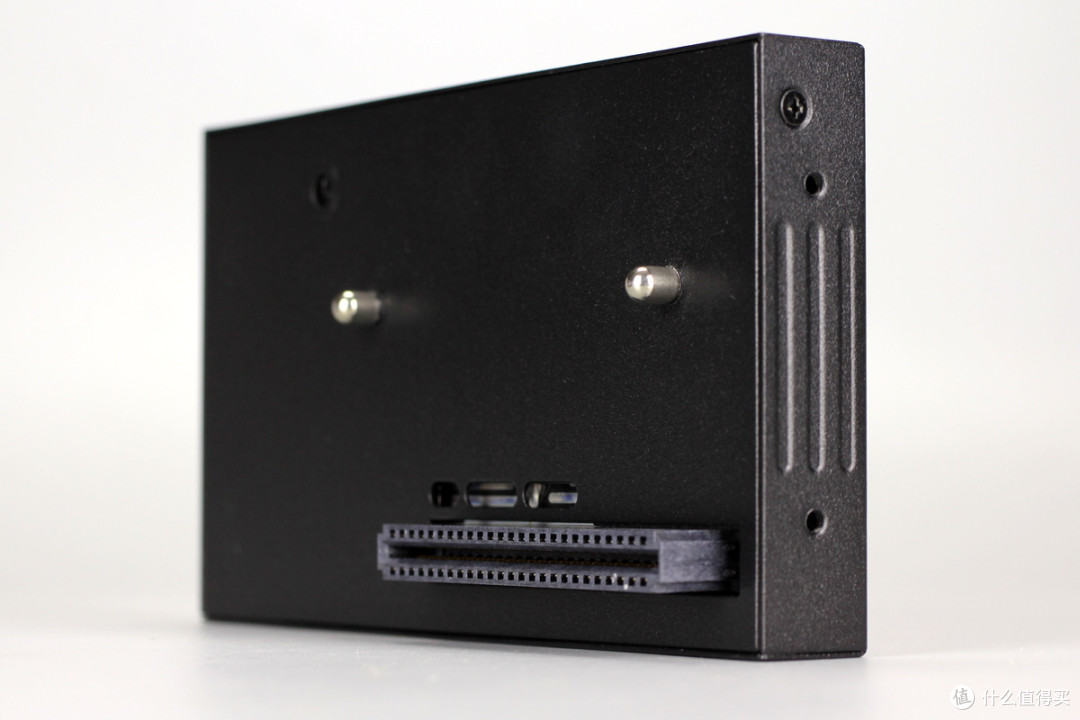

另一面设有连接插座和定位销。
模块侧面设有固定螺丝。

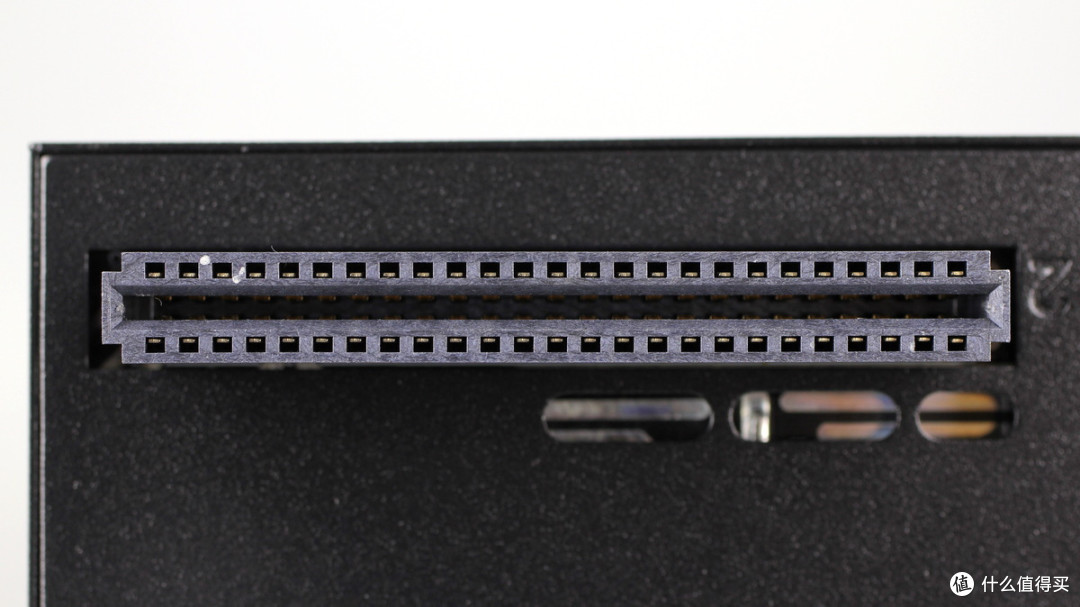

连接电源主机取电的插座特写。

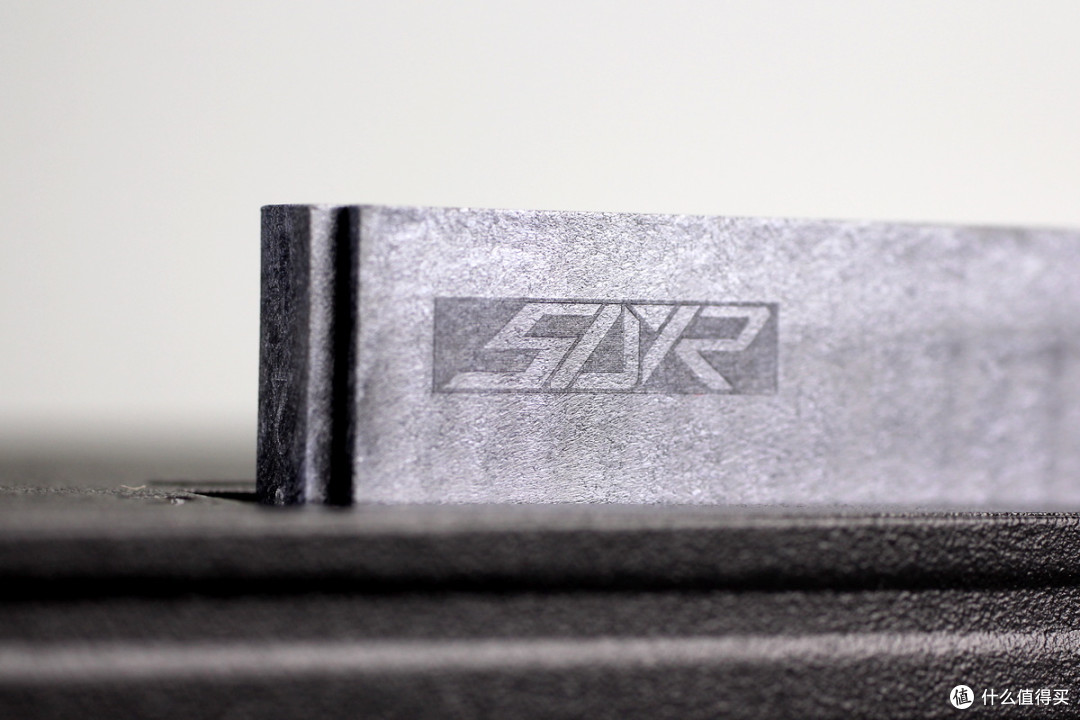

连接器侧面印有品牌logo。

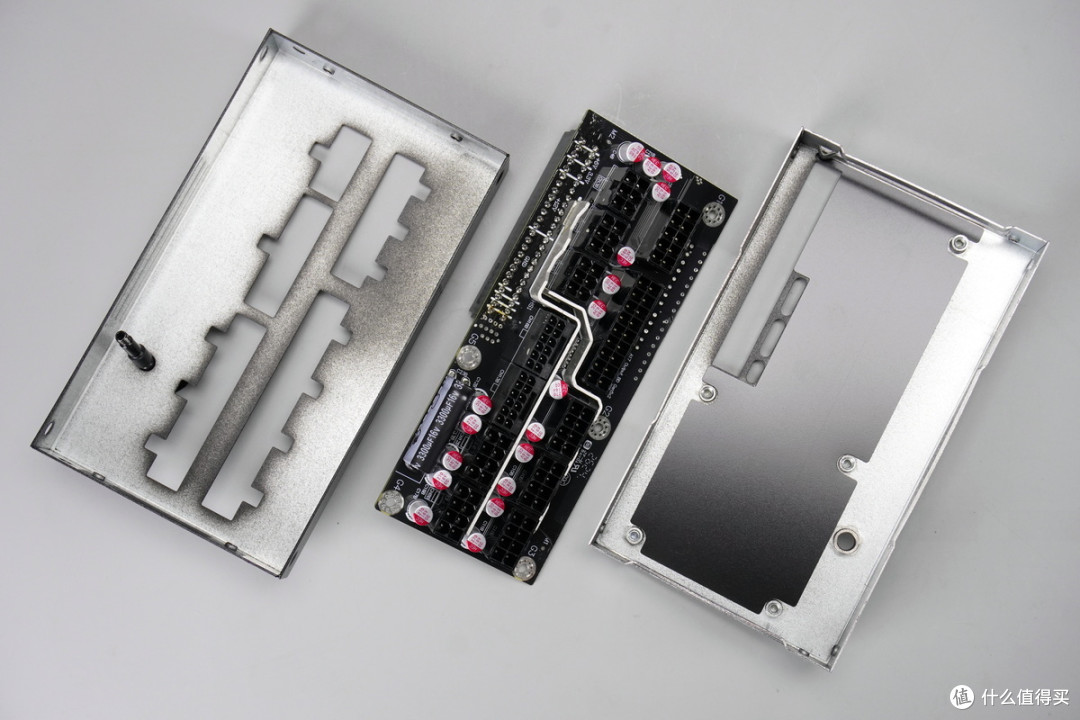

拧开固定螺丝，拆开壳体，取出内部PCBA模块，壳体内部设有麦拉片绝缘。

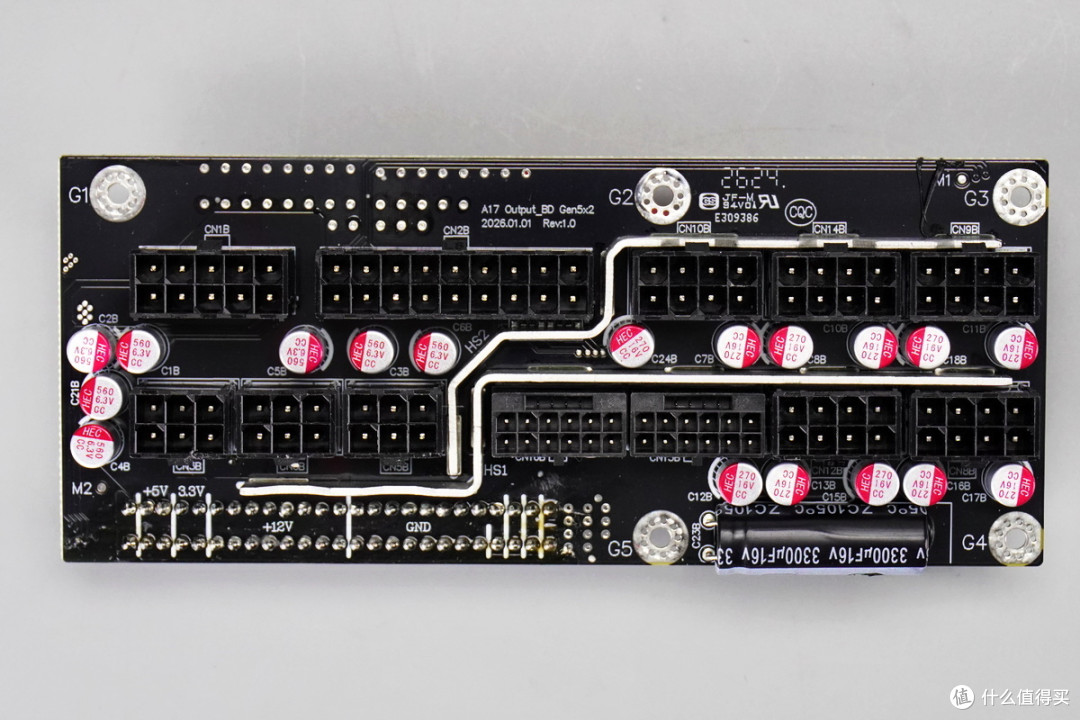

PCBA模块焊接模组插座，滤波电容和载流铜排。

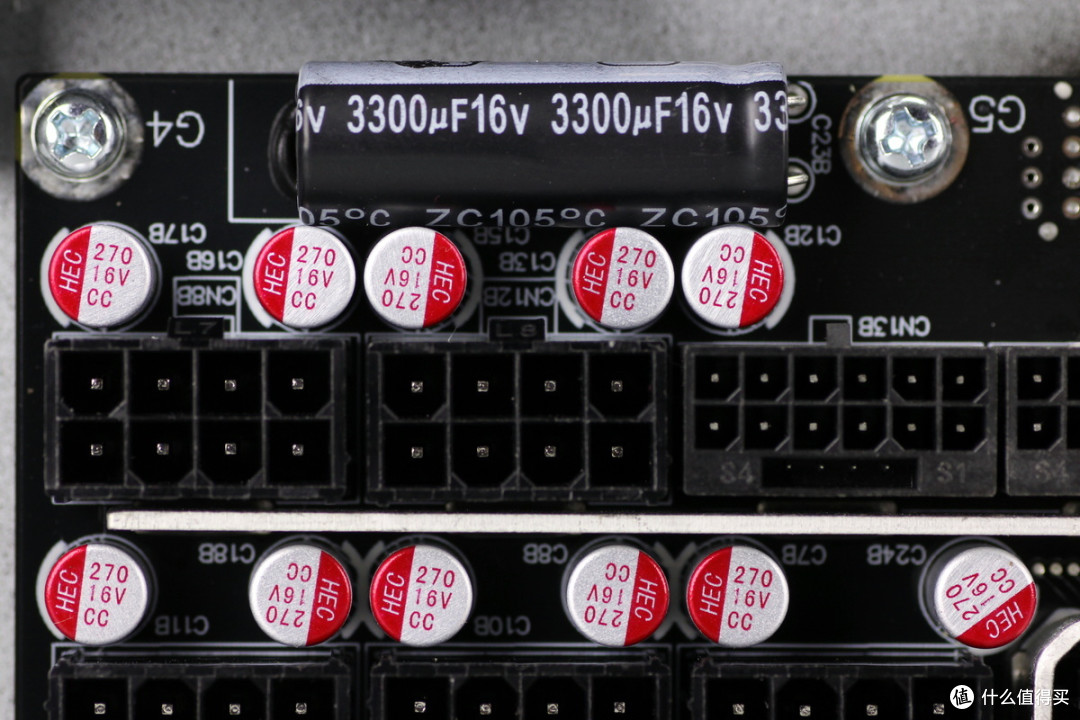

滤波电容规格为3300μF16V。
共设有11颗270μF16V滤波电容。

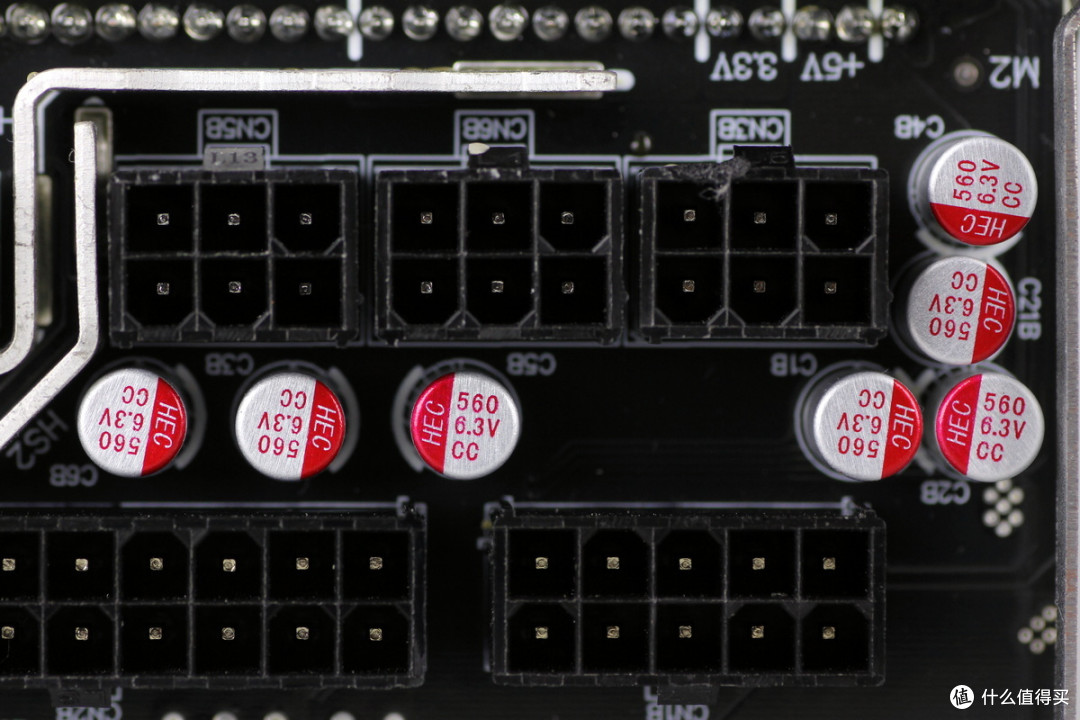

另一侧设有7颗560μF6.3V滤波电容。
端子外侧焊接铜排增强载流。

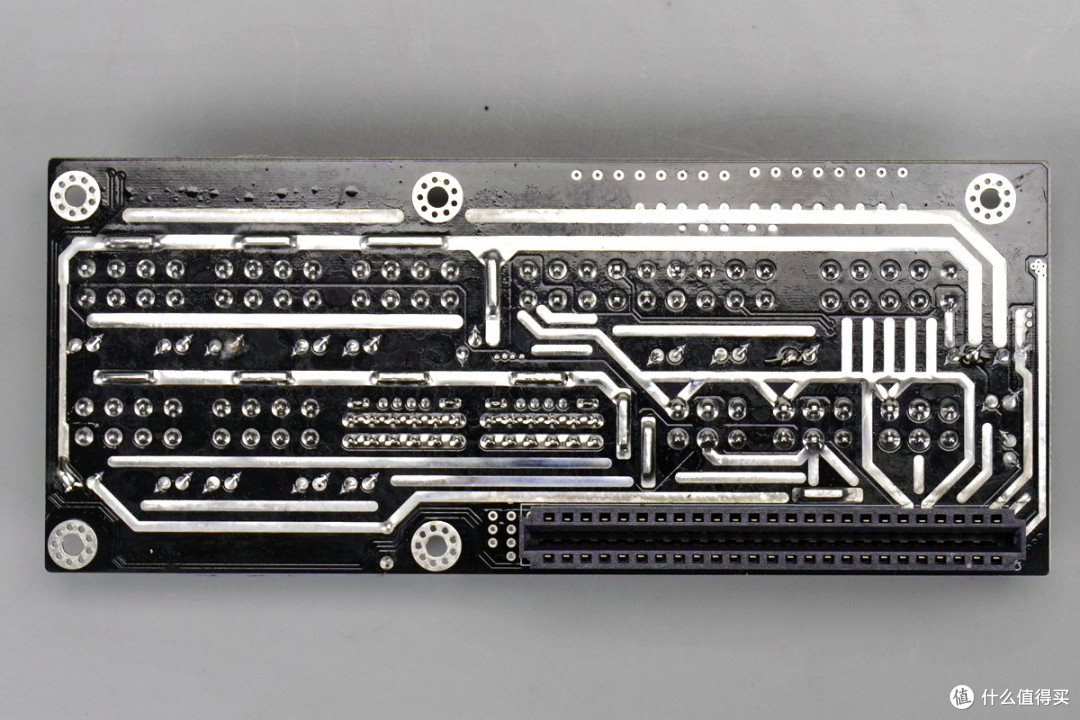

小板背面过孔焊接模组插座，采用露铜加锡设计，增强载流能力。

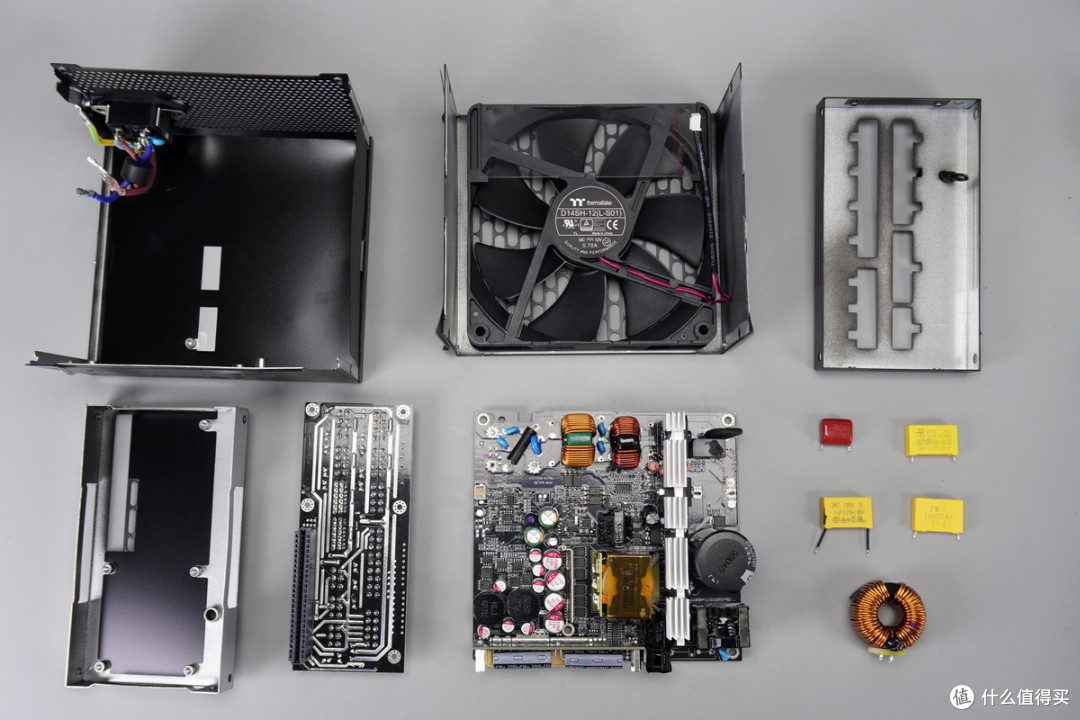

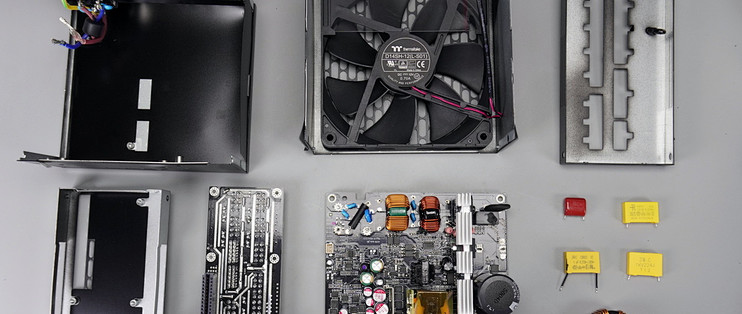

全部拆解一览，来张全家福。
服务器电源网拆解总结

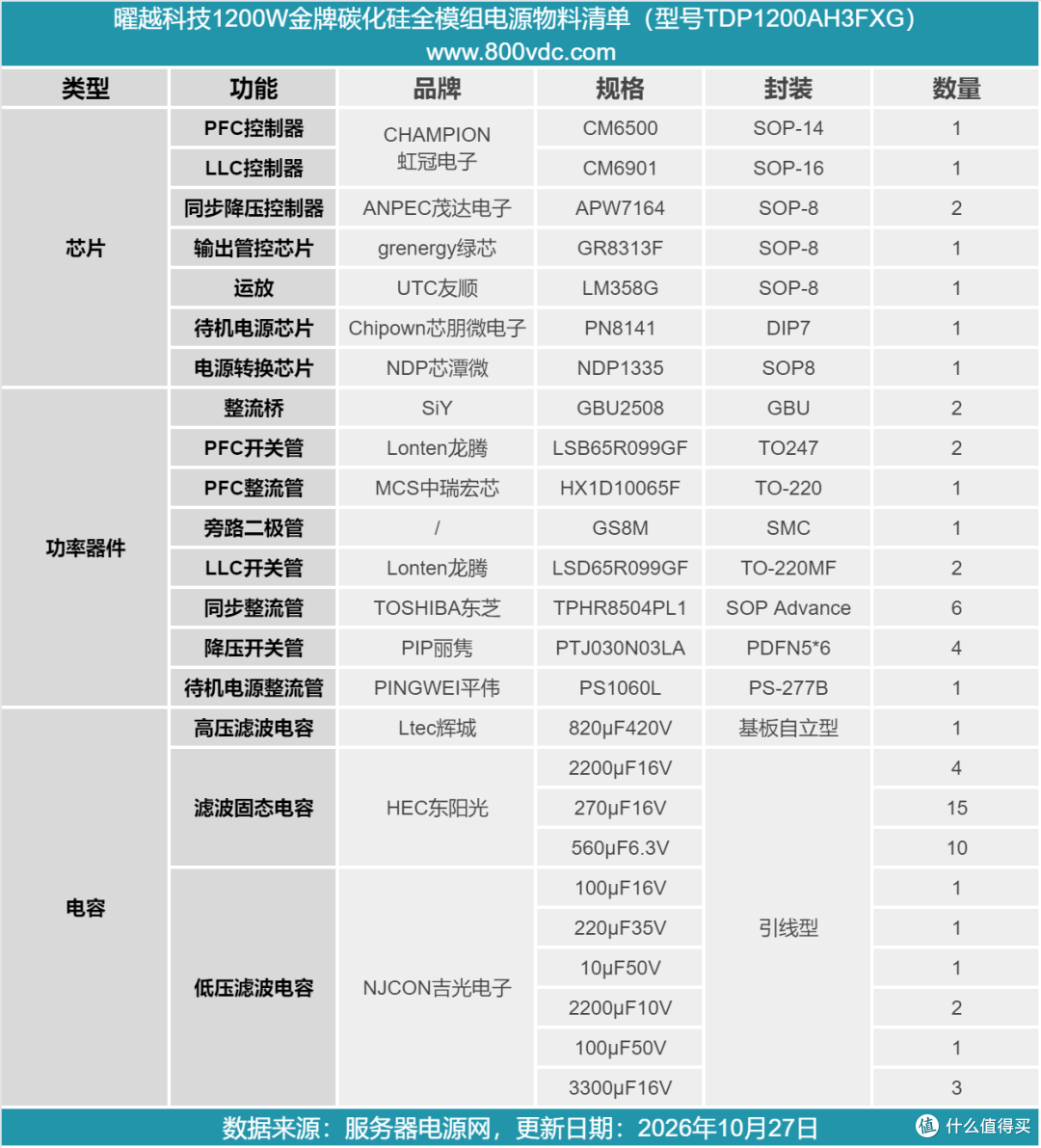

最后附上曜越科技1200W金牌碳化硅全模组电源的核心器件清单，方便大家查阅。
曜越科技DOCKPOWER FI 1200W全模组金牌电源型号TDP-1200AH3FXG，支持100-240V交流输入，电源主路输出电压12V，输出电流100A，5V和3.3V输出电流均为20A。待机电源输出电压5V，输出电流3A。电源采用Docking对接式电源架构，由电源本体和电源快拆模块组成，为全模组设计，具备两个PCIe 5.1接口，满足高性能主机的供电需求。
服务器电源网通过拆解了解到，曜越科技这款电源采用PFC+LLC+同步整流+DC-DC高效架构，PFC控制器使用虹冠电子CM6500，PFC开关管使用龙腾LSB65R099GF，PFC整流管使用中瑞宏芯HX1D10065F碳化硅二极管。
LLC控制器采用虹冠CM6901，LLC开关管采用龙腾LSD65R099GF，通过隔离变压器驱动，同步整流管使用东芝TPHR8504PL1。3.3V和5V降压采用茂达电子APW7164同步降压控制器，搭配使用丽隽PTJ030N03LA开关管。
待机电源采用芯朋微电子PN8141电源芯片，搭配使用平伟PS1060L肖特基二极管整流。电源采用绿芯GR8313F用于输出管控。高压滤波电容来自辉城，使用东阳光固态电容和吉光电子电解电容滤波。电源内部用料扎实，做工可靠。
