【折腾人体传感器系列】篇一：一次失败的人体存在传感器尝试

五一给老家厨房餐厅换了智能开关之后，妈妈觉的还是要手动开关灯，觉得不够“智能”，于是想着给她搞一个人体感应开灯。

​

​

我19年装修时候用的的zigbee人体传感器，感应速度还可以，几年了还有电，但是人静止不动的时候会判断人不在，所以不适合父母用。于是了解了一下新的，子擎/领普的人体存在传感器已经出来了，好评比较多，但是618已过涨涨蛮多的，再买觉得不爽。

鱼上也有很多diy的，价格不错，但还是打算试试能不能自己搞个玩一玩。

海凌科ld2410出来蛮久了，网上diy教程蛮多了。但是有的up不是很愿意透露细节，所以还需要不少摸索。

手头的人体传感器都是zigbee的，老家都是蓝牙mesh的设备，不通用，于是盯上了小米夜灯蓝牙版2，这个灯用了蛮久的，前些天才换过一次电池。

看的蓝牙夜灯2的联动里面有环境光亮和环境光暗的联动选项，于是我自以为可以把环境光的传感器换成雷达，这样还能雷达红外双鉴，岂不美滋滋，这也是我改造失败的原因。环境光变化数据的上报不像红外上报那么频繁。青萍人体传感器的光照上报数据好像也是10分钟一次，间隔蛮长的。这是后话，还是讲讲过程吧。

于是买了ld2410b，新版带光敏方便一点。然后搞了光耦，ld2410b输出3.3v时，光耦有两个脚接通。

下面那个黑色小圆的，是光敏三极管，环境光的数据就是从他来的。

光敏三极管两个引脚断开就是暗，短接就是亮

斜对角两个焊点是和电池金属片连接的，拆的时候需要费点事，用烙铁

连好线路测试。没有达到预期的环境光亮代表有人，环境光暗代表没人。

光敏三极管引脚图

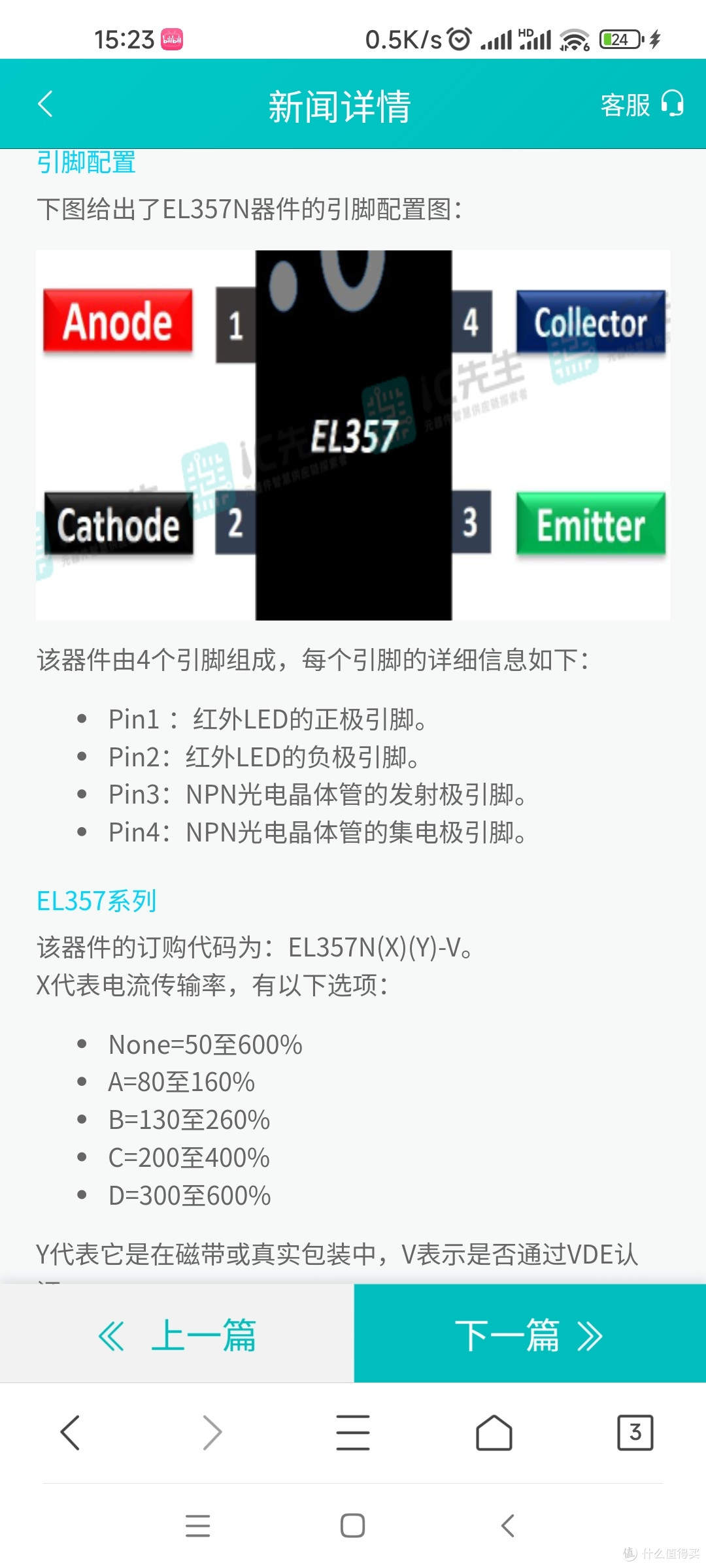

光耦引脚图

ld2410b引脚图

失败总结：1.夜灯蓝牙版2环境光数据上报慢。2.光耦没有按预想的实现短接与断开的效果。

把红外传感器改雷达的教程是有的，红外传感器发的的脉冲信号，ld2410b的信号是长电输出的，需要加振荡器/信号发生器。有一种5.8g的雷达cem5825输出的是脉冲信号，据说比ld2410更稳定，直接并联在红外传感器对应上面就可以用。当然价格也贵了。

明天更新其他方法以及具体实现方式。
