数码产品维修 篇四:罗技G703无线鼠标维修
客户寄修的罗技G703无线鼠标,左右键微动双击严重,滚轮回滚,基于修理鼠标的经验,直接更换鼠标左右键微动和编码器。鼠标维修过程如下:
一、鼠标拆解
1、拆脚贴:使用热风枪或吹风机加热鼠标下盖上的脚贴,然后使用美工刀慢慢从脚贴边上插进去,把脚贴取下来。

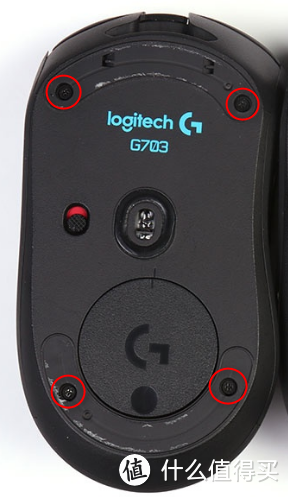

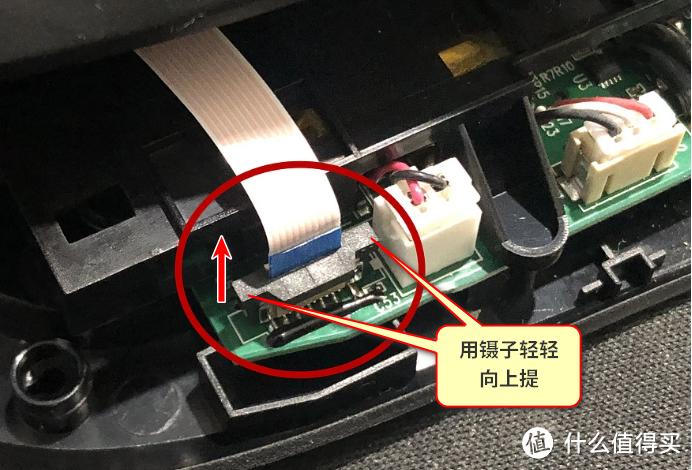

拆脚垫和底部螺丝2、分离鼠标上下盖:拆下鼠标下盖上的4个螺丝,把上盖后面抬开一个缝隙,用镊子把上下盖排线分离,然后把上盖向前推,左右晃动鼠标上盖,上下盖即可拆开。
拆排线上下盖分离3、鼠标下部分拆解
1)拆电池:拆掉固定电池的2颗螺丝,然后左右活动拔掉电池和主板连接端子,即可取下电池。

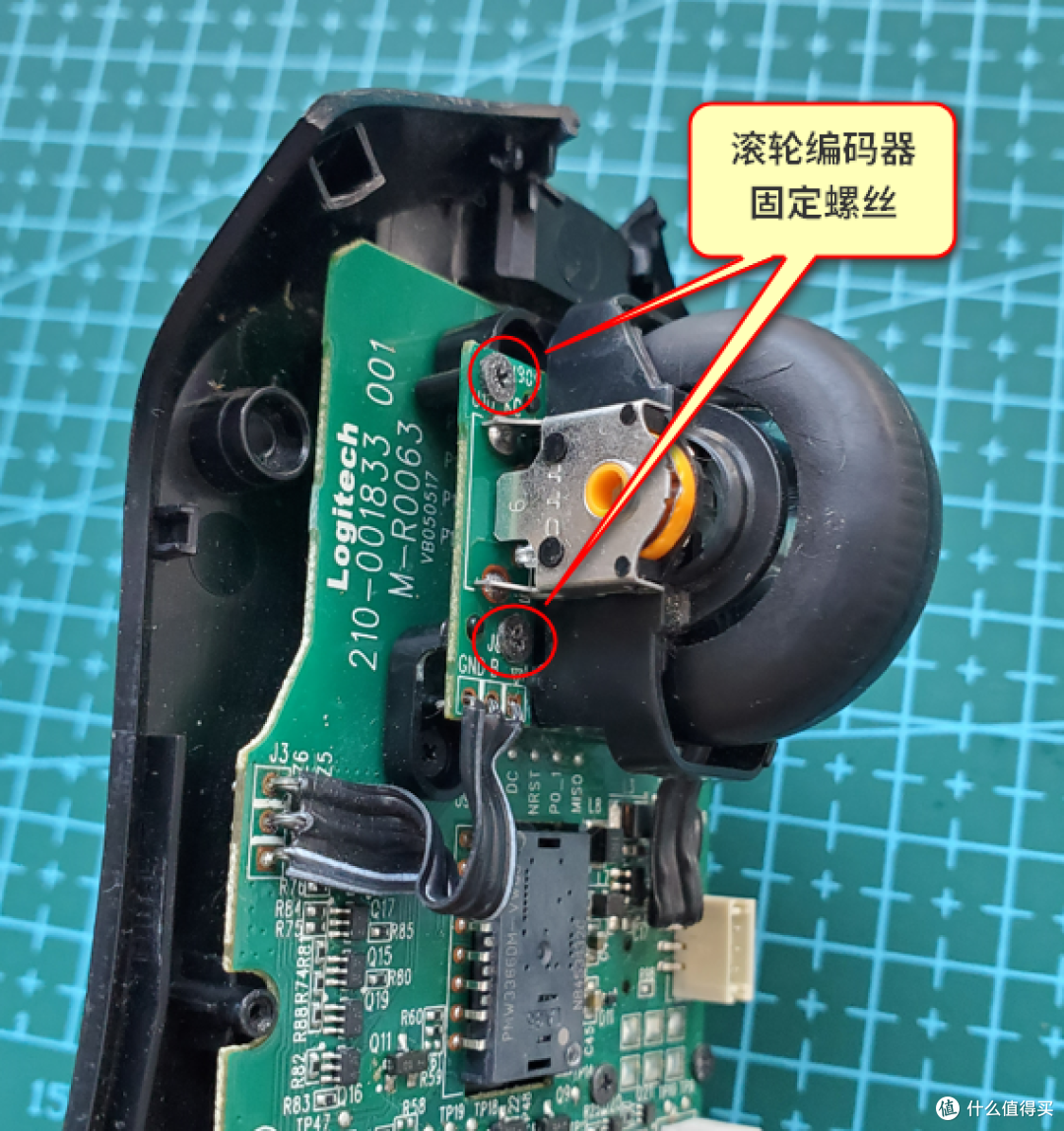

拆电池2)拆滚轮编码器固定板:拆掉固定滚轮编码器小板的2颗螺丝,向上提,即可取下编码器小板和滚轮。
拆编码器固定板4、鼠标上部分拆解

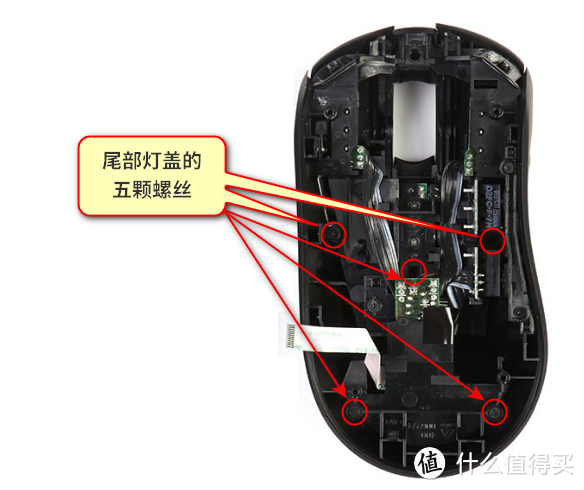

1)拆鼠标尾部灯盖:拆掉固定尾部灯盖的五颗螺丝,尾部灯盖即可轻松取下。
拆尾部灯盖2)拆左右键按键板:分别拆掉固定按键的螺丝,用撬棒轻轻撬按键板,前后晃动即可取下。

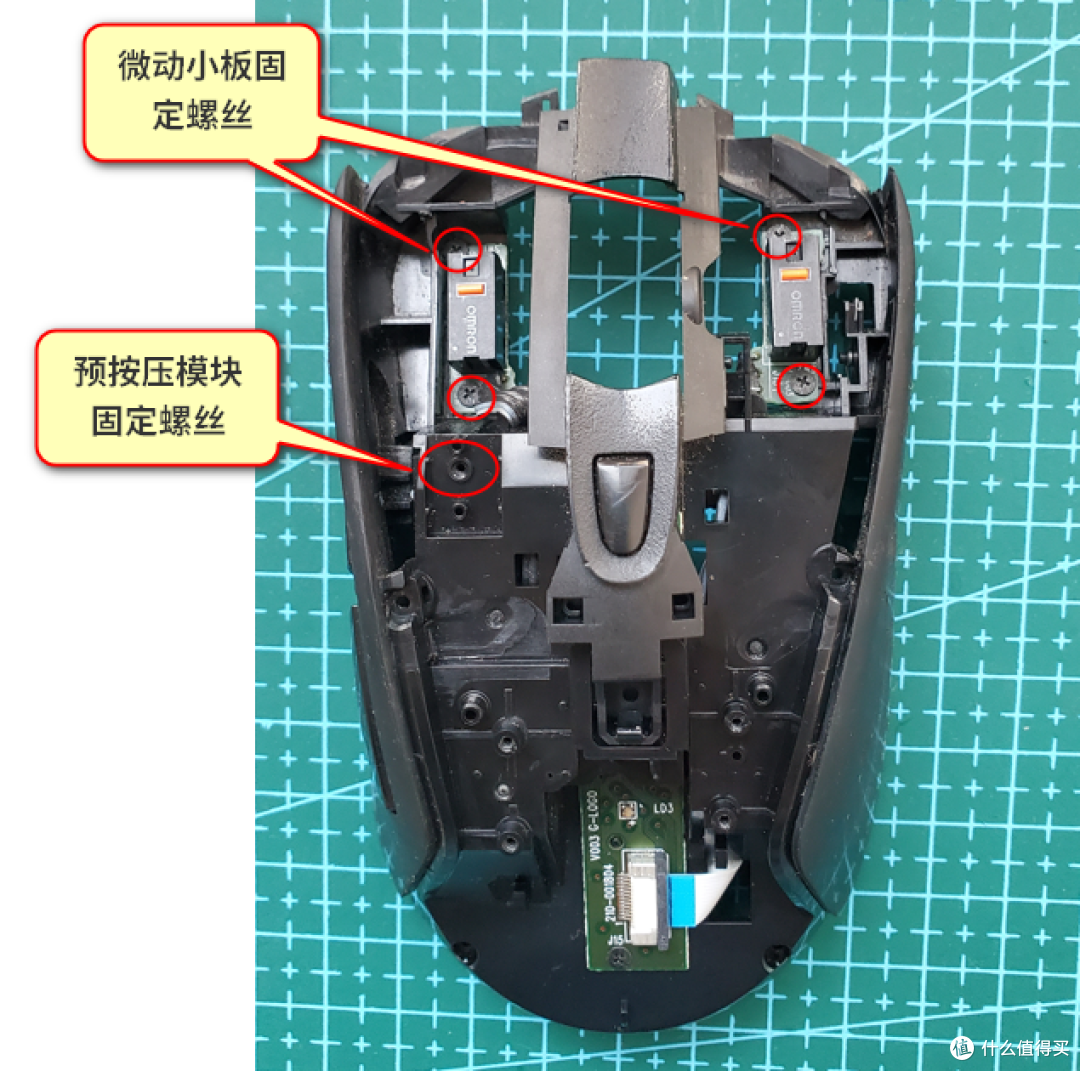

拆按键板螺丝3)拆左键预按压模块和左右键微动小板:拆掉左键预按压模块的1个螺丝,取下预按压模块。然后拆掉左右键微动小板4个螺丝,把微动小板从鼠标框架中推出来。
二、微动和编码器焊接
1、微动小板焊接:
1)鼠标微动小板拆下来以后,使用电烙铁把微动板上的两颗微动取下来;
2)使用吸锡器把孔里的残留锡吸干净;
3)把新的微动装上去,焊接牢固。

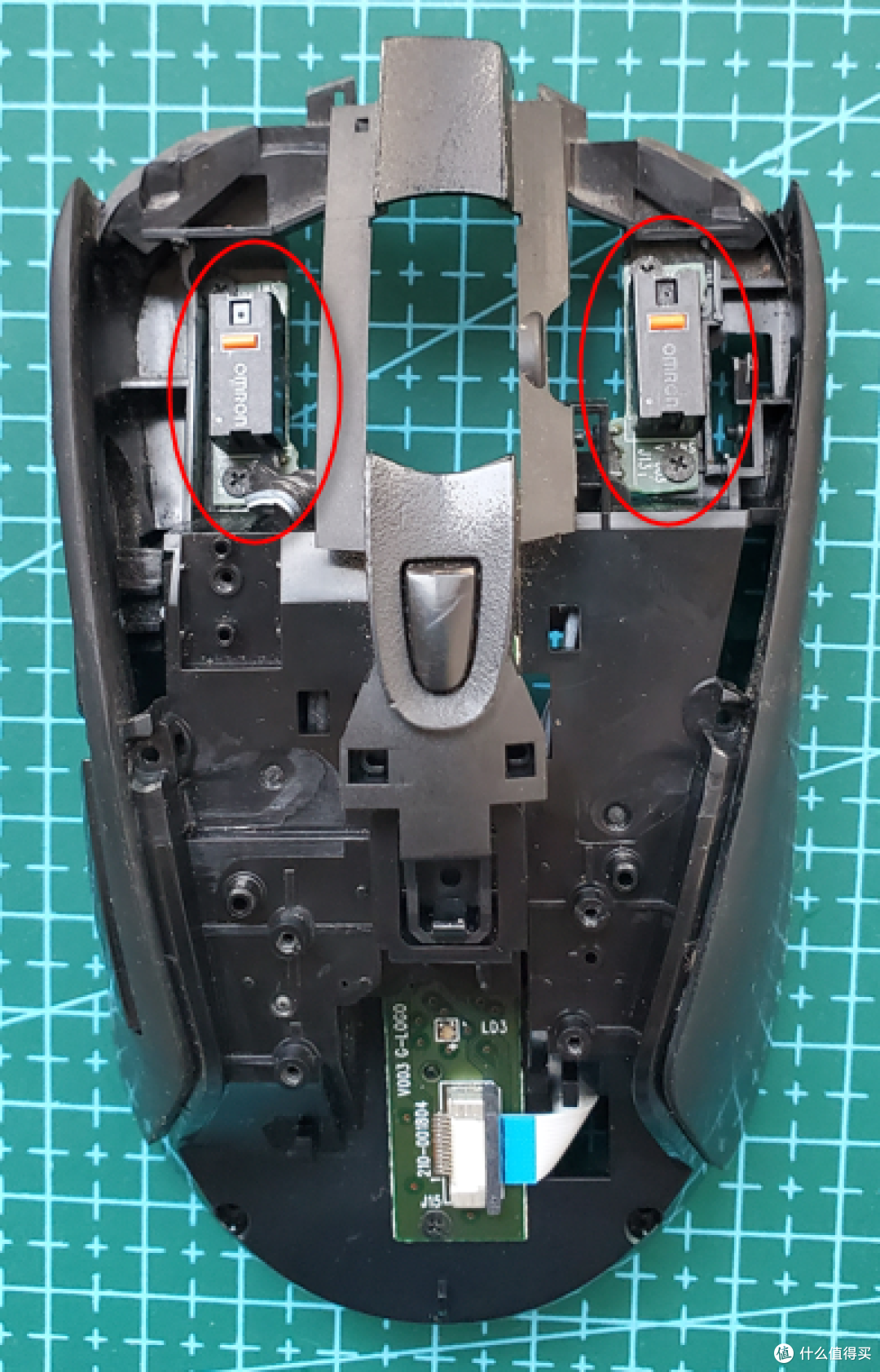

微动焊接2、编码器焊接:
1)使用电烙铁把编码器从编码器固定板上取下来,取编码器之前,最好把编码器外罩和里面部分分离成2部分,方便用电烙铁分别取下来;
2)使用吸锡器把孔里的残留锡吸干净;
3)安装新的编码器,然后焊接牢固。
编码器焊接三、鼠标组装
按照拆下来相反的顺序,把鼠标组装好即可。

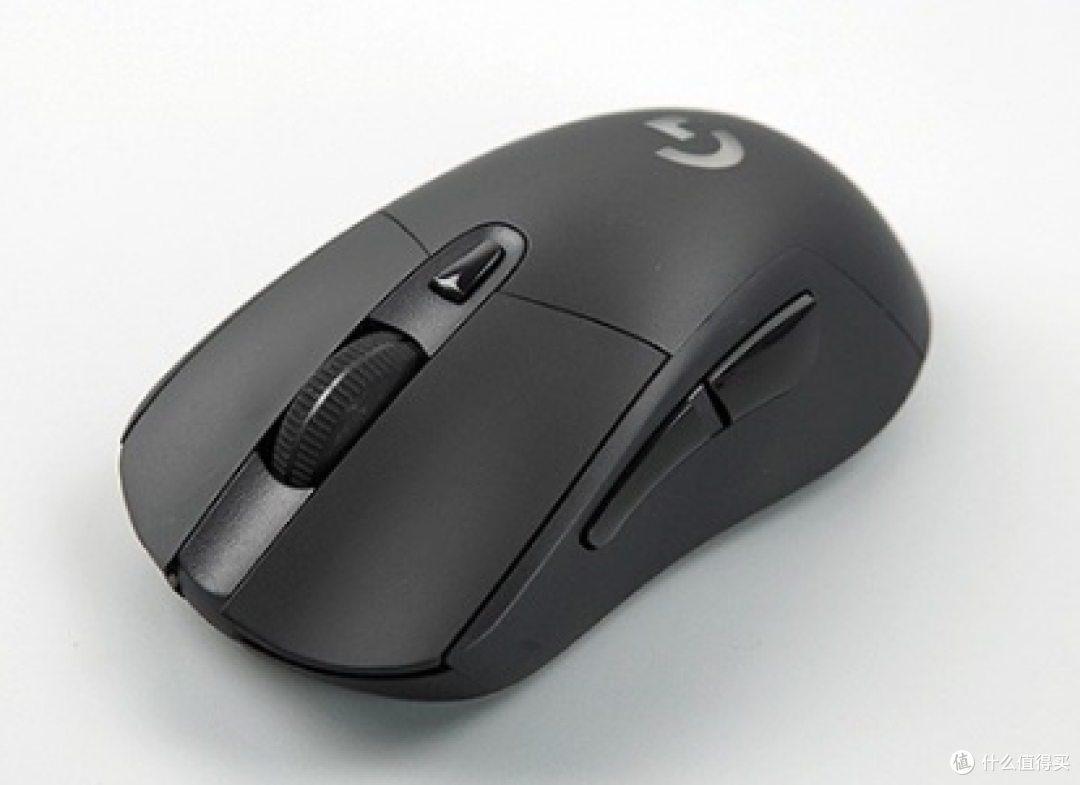

鼠标组装四、总结
总体来说,罗技G703的拆解难度适中,需要有一定的动手能力,拆解需要胆大心细。
