mt798x uboot 功能介绍

bl-mt798x项目基于mtk原厂提供的ATF及uboot源码，特点如下

• uboot自带mtk原厂开发的简易webui恢复界面，可以通过webui直接刷入固件或者更新uboot，也可以使用串口+TFTP刷入固件

• 支持GL.iNet开发的通电后长按RESET按钮自动进入webui恢复界面的功能

• 支持多种Flash分区布局切换功能（仅支持spi-nand），可以在webui中切换不同的分区布局，完美兼容小米原厂固件

支持机型

路由器型号CPU型号BOARD名称默认IP地址360 T7/T7U/T7Mmt7981360t7192.168.1.1ZR3020mt7981livinet_zr-3020192.168.1.1Cetron CT3003mt7981cetron_ct3003192.168.1.1JCG Q30 PROmt7981jcg_q30192.168.1.1康佳 KOMI-A31mt7981konka_komi-a31192.168.2.1小米 WR30U/T/Mmt7981wr30u192.168.31.1乐橙 LC-HX3001mt7981imou_lc-hx3001192.168.1.1创联腾 CLT-R30B1mt7981clt_r30b1192.168.1.1安博通 ABT ASR3000mt7981abt_asr3000192.168.1.1CMCC A10mt7981cmcc_a10192.168.1.1CMCC RAX3000M (SPI-NAND)mt7981cmcc_rax3000m192.168.1.1CMCC RAX3000M (EMMC)mt7981cmcc_rax3000m-emmc192.168.1.1H3C NX30 Promt7981h3c_magic-nx30-pro192.168.1.1小米 AX3000Tmt7981ax3000t192.168.31.1红米 AX6000mt7986redmi_ax6000192.168.31.1

源码

https://github.com/hanwckf/bl-mt798x

下载

https://github.com/hanwckf/bl-mt798x/releases/latest

目前最新的release已经更新到2023.07版本的uboot，同时也提供2022.06的旧版uboot下载

编译说明

1. 拉取源码，安装arm-gcc工具链。对于ubuntu/debian系统，可以使用以下命令安装

1 2

sudo apt update sudo apt install gcc-aarch64-linux-gnu build-essential flex bison libssl-dev

2. 运行源码目录下的build.sh开始自动编译，脚本参数如下

1 2 3 4 5 6 7 8 9

SOC=[mt7981|mt7986] BOARD= MULTI_LAYOUT=[0|1] ./build.sh # SOC=mt7981 BOARD=360t7 ./build.sh # SOC=mt7981 BOARD=wr30u MULTI_LAYOUT=1 ./build.sh # SOC=mt7986 BOARD=redmi_ax6000 MULTI_LAYOUT=1 ./build.sh # SOC: CPU型号，可以选择mt7981或mt7986 # BOARD: 路由器型号，根据支持机型表格里的BOARD名称填写 # MULTI_LAYOUT: 是否启用多种Flash分区布局支持，默认禁用。目前此功能仅支持小米wr30u和红米ax6000 # FIXED_MTDPARTS: 是否忽略mtdparts环境变量并固定Flash分区布局，默认开启，推荐开启

3. 编译完成后，在output目录下生成可直接写入Flash的uboot FIP二进制文件

failsafe webui使用说明

1. 按住路由器的RESET按钮后通电，保持至少15秒后松开，路由器会自动进入failsafe模式

2. 因uboot不支持DHCP功能，需要把电脑的IP地址设置成固定IP，其中

   • 对于小米路由器，应设置成192.168.31.100

   • 对于康佳KOMI-A31，应设置成192.168.2.100

   • 对于对于其它路由器，应设置成192.168.1.100

3. 将电脑连接到路由器任一LAN口，使用浏览器的隐身模式访问路由器的IP地址，其中

   • 对于小米路由器，访问192.168.31.1

   • 对于康佳KOMI-A31，访问192.168.2.1

   • 对于其它路由器，访问192.168.1.1

4. 选择固件文件上传，支持sysupgrade或factory格式的固件，待上传完毕后点击开始刷机

5. 刷机完成后，路由器会自动重启，请将电脑的IP地址重新设置成DHCP自动获取

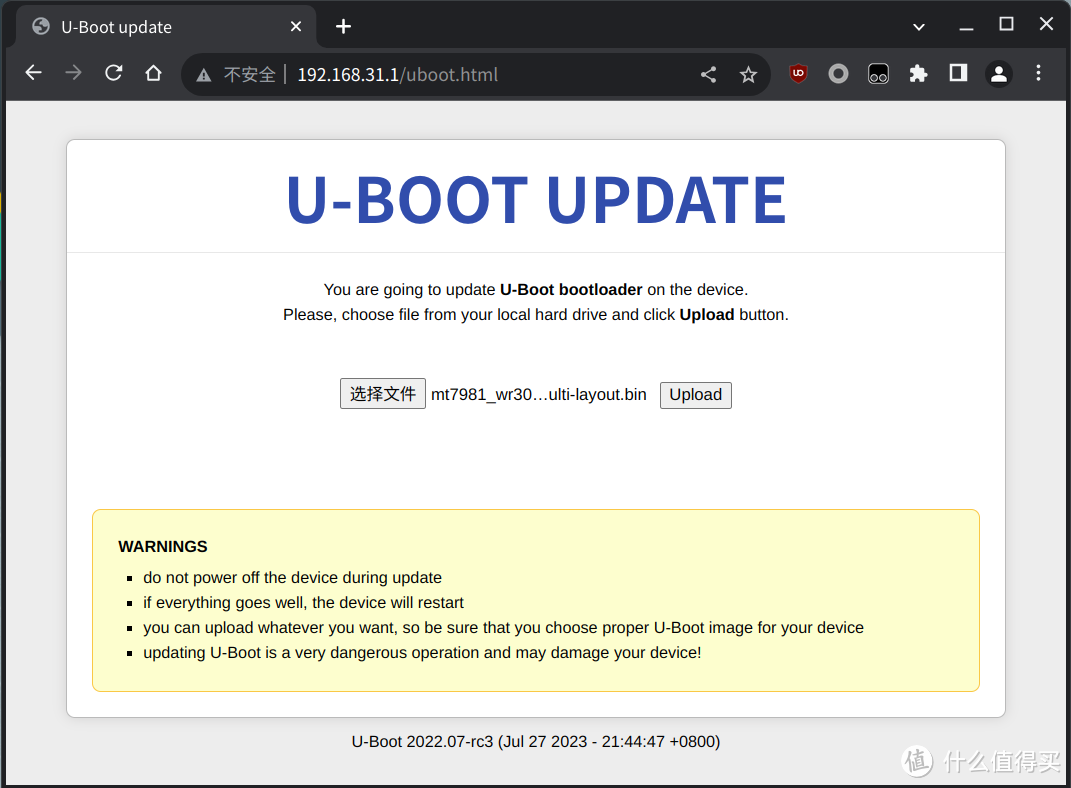

6. 如果要使用webui更新uboot，可以访问http://<路由器IP>/uboot.html（例如http://192.168.31.1/uboot.html），选择FIP格式的uboot二进制并上传刷入即可，如下图所示

自定义failsafe模式触发按钮

默认情况下，开机后按住RESET按钮会进入failsafe模式，可设置glbtn_key环境变量自定义failsafe模式触发按钮

1 2 3

# 在uboot串口控制台设置触发按钮为mesh按键并保存 setenv glbtn_key mesh saveenv

也可以在openwrt系统内通过fw_setenv命令设置uboot环境变量

1 2

# 在openwrt/immortalwrt系统内设置glbtn_key环境变量 fw_setenv glbtn_key mesh

串口控制台使用说明

1. uboot的默认波特率为115200，流控关闭

2. uboot启动阶段会显示mtk的启动菜单，此时选择最后一项，并再次按下任意键即可进入uboot控制台

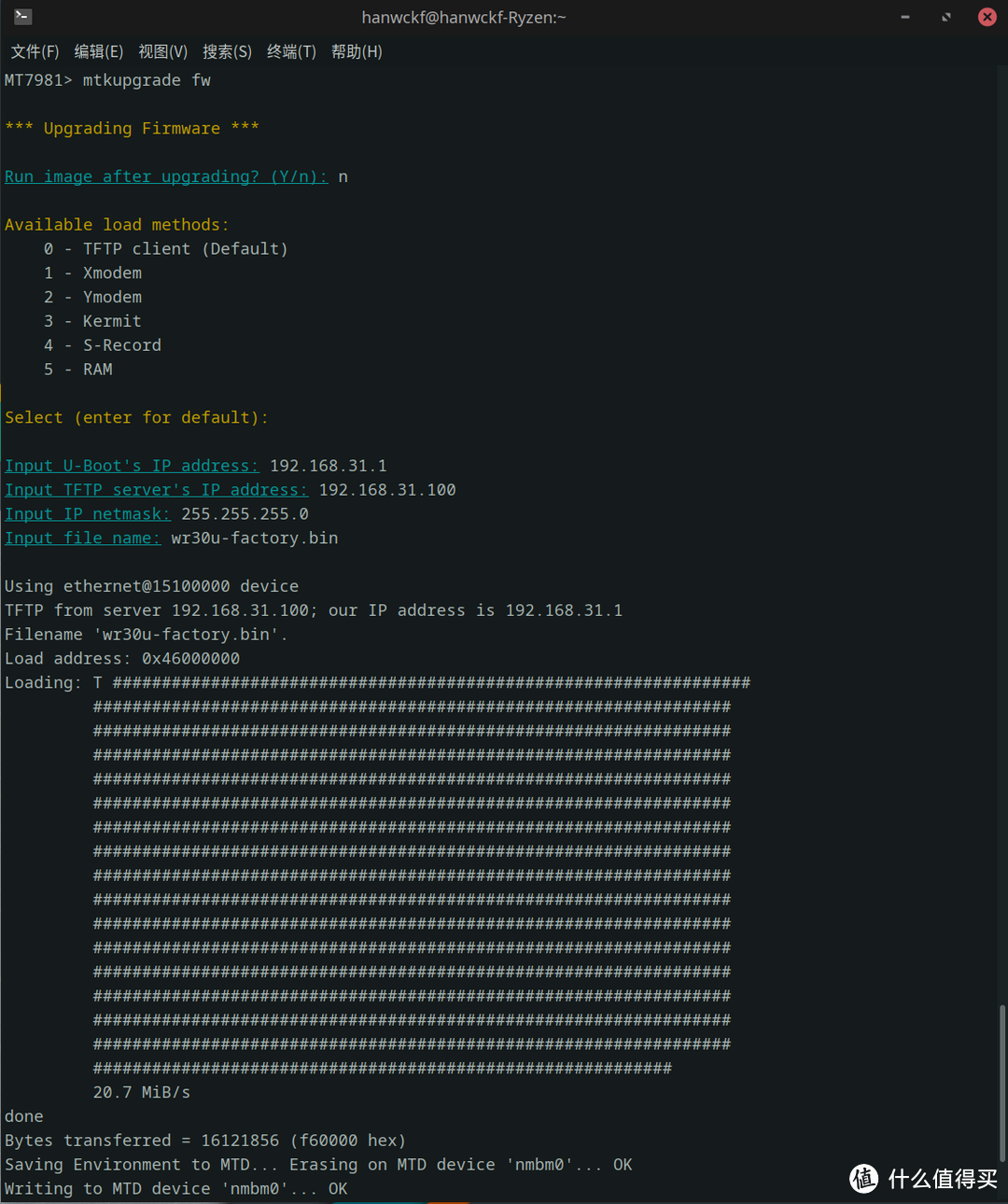

3. 使用mtkupgrade fw命令可以通过TFTP刷入固件

4. 使用mtkupgrade fip命令可以通过TFTP刷入uboot

多种分区布局切换功能

uboot支持在dts里定义多种不同的Flash分区布局，并可在webui刷入固件时进行切换，此功能目前支持小米WR30U和红米AX6000

在uboot串口控制台中，可以使用showlayout查看内置的分区布局信息。 环境变量mtd_layout_label代表当前使用的分区布局，当mtd_layout_label未设置时，默认使用default分区布局

1 2 3 4 5 6 7 8 9 10 11 12

MT7981> showlayout mtd label: default, mtdids: nmbm0=nmbm0, mtdparts: nmbm0:1024k(bl2),256k(Nvram),256k(Bdata),2048k(factory),2048k(fip),256k(crash),256k(crash_log),34816k(ubi_kernel),79872k(ubi),256k(KF) mtd label: immortalwrt-112m, mtdids: nmbm0=nmbm0, mtdparts: nmbm0:1024k(bl2),256k(Nvram),256k(Bdata),2048k(factory),2048k(fip),256k(crash),256k(crash_log),112m(ubi),256k(KF) mtd label: qwrt, mtdids: nmbm0=nmbm0, mtdparts: nmbm0:1024k(bl2),256k(Nvram),256k(Bdata),2048k(factory),2048k(fip),256k(crash),256k(crash_log),1024k(rsv0),110m(ubi) MT7981> printenv mtd_layout_label mtd_layout_label=immortalwrt-112m # 手动设置mtd_layout_label环境变量并保存即可切换分区布局，与webui中选择分区布局的效果完全一致 # 必须在刷入固件之前设置正确的mtd_layout_label才能生效，例如： # setenv mtd_layout_label default # saveenv

小米WR30U多种分区布局固件兼容性

固件类型uboot (default)uboot (immortalwrt-112m)uboot (qwrt)小米原厂mtd8/mtd9备份文件√××immortalwrt-mt798x stock√××OpenWrt stock√××immortalwrt stock√××X-Wrt stock√××immortalwrt-mt798x 112m×√×GL.iNet by 237176253×√×X-Wrt 112m nmbm×√×OpenWrt 112m nmbm×√×immortalwrt 112m nmbm×√×X-Wrt 112m nmbm×√×QWRT××√OpenWrt ubootmod×××immortalwrt ubootmod×××X-Wrt ubootmod×××

红米AX6000多种分区布局固件兼容性

固件类型uboot (default)uboot (immortalwrt-110m)小米原厂mtd8/mtd9备份文件√×immortalwrt-mt798x stock√×OpenWrt stock√×immortalwrt stock√×X-Wrt stock√×immortalwrt-mt798x×√GL.iNet by 237176253×√X-Wrt ubootlayout×√OpenWrt ubootmod××immortalwrt ubootmod××X-Wrt ubootmod××

其它注意事项

• 刷入不同分区布局的固件，必须在uboot内切换分区布局并刷入固件，不得在原有系统内刷入

• uboot支持刷入小米原厂mtd8/mtd9备份文件（可从此处下载），不支持miwifi.com官网下载的固件

• 刷入小米原厂固件后，首次开机时会自动重启3次，请耐心等待

• 刷入小米原厂固件后，uboot env环境变量分区将会被小米原厂固件覆盖重写

• 刷入小米原厂固件后，不得在小米系统内升级固件，如果要更新原厂系统，必须通过uboot刷入新系统的mtd8/mtd9备份文件

• 由于OpenWrt主线的ubootmod固件未开启nmbm支持，因此不支持任何ubootmod分区布局的主线固件（包括OpenWrt, X-Wrt等带有ubootmod字样的固件），请使用OpenWrt主线提供的uboot启动ubootmod固件
