『理想智能家』 篇一:小米智能家庭系列(一)小米万能遥控器无损DIY

2019-07-02 16:18:28 61点赞 514收藏 35评论

自从新房装修开始,就不自觉的入坑小米智能家居,觉得时候开个小米智能家居系列帖子,可以和值友分享交流,一点点摸索,一点点增加新设备。除了自己不断的学习升级,过程中也看着小米一点点改进软件,修复bug,推出新品。

购买理由

万能遥控器无法进行射频信号和蓝牙信号发射一直是用户的痛点,蓝牙信号一直没有妥善的解决方案,射频改造已经相对比较成熟,本次改造主要是给万能遥控器添加射频信号功能,这样一来,万能遥控器就不仅能控制电视、空调等红外遥控的设备了,还可以遥控诸如射频遥控幕帘、射频插座、射频开关等设备了,还可以配合市面上的射频无线开关进行多种遥控控制。

小米智能家庭系列(一)小米万能遥控器无损DIY

硬件改造的过程其实很简单、整个过程无需暴力,只需拆卸几颗螺丝。改造的模块也做的非常完善了,只需要扣上DIY射频硬件就可以了,如果想安装天线需要在盒子上打两个孔,不加天线,对信号的影响不是很大。

小米智能家庭系列(一)小米万能遥控器无损DIY

DIY步骤

第一步拆螺丝,首先把防磨底垫拆下来,后面还要用最好用吹风机吹一下,可以做到无损拆卸第一步拆螺丝,首先把防磨底垫拆下来,后面还要用最好用吹风机吹一下,可以做到无损拆卸

拆下后可以看到死四颗固定螺丝,,将螺丝拧开,即可开盖拆下后可以看到死四颗固定螺丝,,将螺丝拧开,即可开盖

小米智能家庭系列(一)小米万能遥控器无损DIY

前端也就是蓝灯的地方是接收红外的模块,用来学习红外码的。前端也就是蓝灯的地方是接收红外的模块,用来学习红外码的。

小米智能家庭系列(一)小米万能遥控器无损DIY

小米智能家庭系列(一)小米万能遥控器无损DIY

把射频板插入到原来的底座上就可以了,插入的时候要小心,不要碰坏原来的红外发射点把射频板插入到原来的底座上就可以了,插入的时候要小心,不要碰坏原来的红外发射点

小米智能家庭系列(一)小米万能遥控器无损DIY

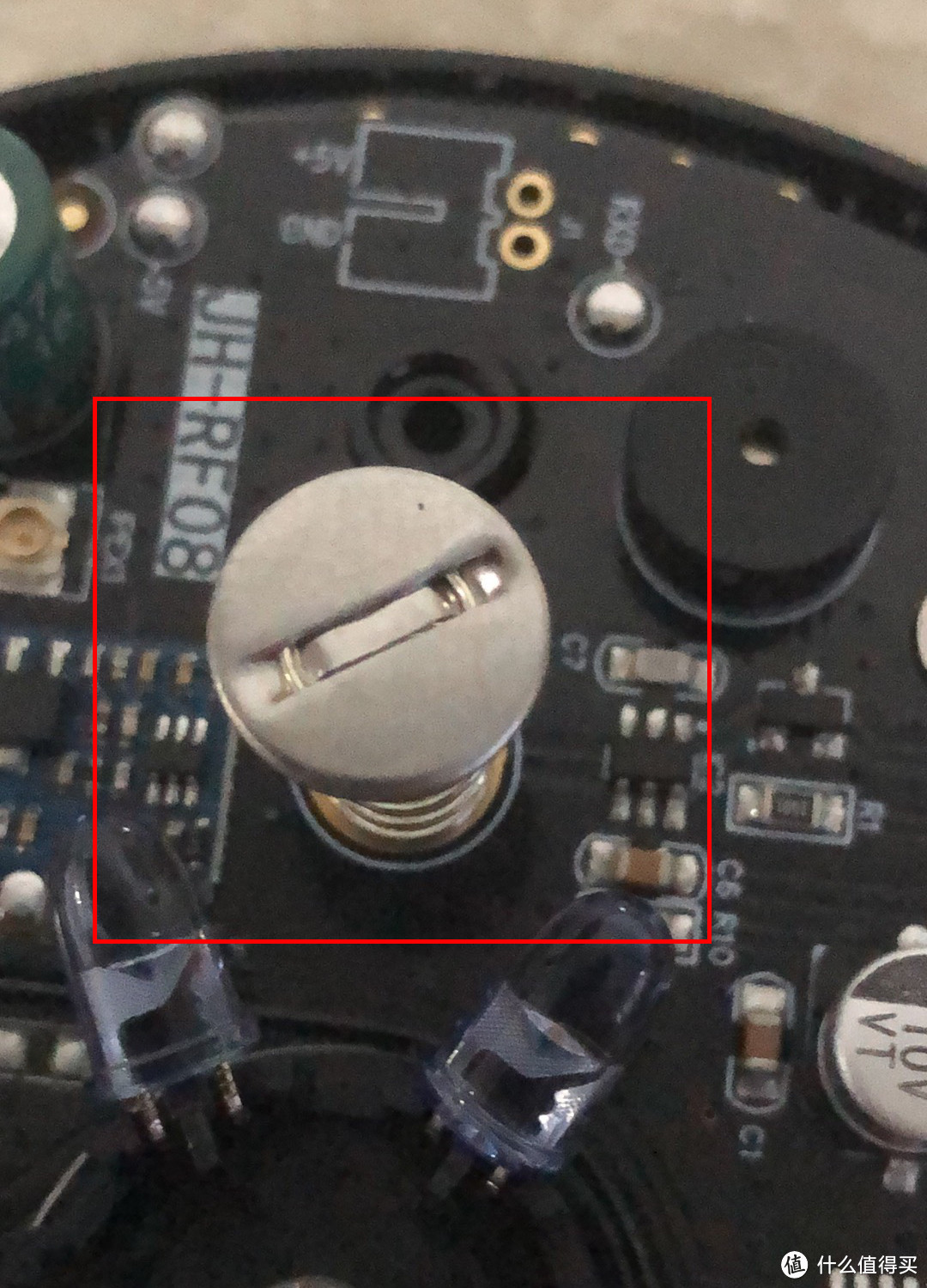

红框的地方是射频触摸模板,在盖盖子的时候注意一下,红框的地方是射频触摸模板,在盖盖子的时候注意一下,

它的位置在小米万能遥控器盖子上标志的上方位置它的位置在小米万能遥控器盖子上标志的上方位置

识别射频方法

增加射频学习,和红外识相似,很简单就可以控制射频功能了增加射频学习,和红外识相似,很简单就可以控制射频功能了

总结

小米万能遥控器本身使用的是红外光线发送信号,具有指向性强、不可穿透障碍物、抗干扰能力强、兼容性强等特点;而射频遥控器使用无线电波传导信号,可全方位立体式覆盖,无需对准被控设备即可进行遥控操作,可穿透墙体等障碍物,功能扩展性强。射频信号在通信等领域应用非常广,具有成本低,耗电低,易于安装,可靠性极高等优点。在中国民用射频信号频率主要有315MHz 和433MHz 两种,已经涵盖市场上常见的各种射频遥控器。改装完成后就可以购买各种射频开关、控制器、分段器进行智能控制了,关于具体智能联动下期再见。

关于是否是商家推荐的问题:绝对不是商家的托,好的产品跟大家一起分享是我们值友的静什么~~,要打算写一个系列贴,这是第一个帖子,可能会经验不足,请大家关照。
