#蘑菇爱搞机# 篇七十二:打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

2019-05-26 15:42:46 10点赞 45收藏 33评论

本篇内容来自#DIY#征稿活动,关注话题,分享自己亲手制作的东东,挑战自我并享受其中的快乐。你DIY过哪些好物?不妨晒出来吧!欢迎参与投稿。点击了解详情


一、前言


平时我们选购机箱电源的时候,总是听到什么用料采用了全日系电容,架构采用全桥式LLC,还有什么DC-DC的电路架构,输出部分有电容稳压等等,但是这些东西我们都看不见摸不着,即使电源买到手之后,如果没有专业的仪器、仪表,我们也很难量化一款电源的好坏打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

但是,如果我们能拆开电源,那么电源内部的用料、设计、做工就一清二楚了。而一款用料、设计、做工非常出色的电源,那么就基本上可以肯定是一款优秀的产品打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

我自己之前一直在用的是安钛克HCG850全模组金牌电源,这次朋友升级显卡,购入了安钛克HCG X850全模组金牌电源,相比较于普通版本的电源,这块X电源到底X在何处呢?我和我朋友都比较好奇,那么就拆开看看吧打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

安钛克(Antec)HCG-X1000高端金牌全模组 台式机电脑主机机箱电源1000W 全日系电容/铝外壳/强耐高温/10年换新1399元京东去购买看百科



二、安钛克(Antec)HCG-X850高端金牌全模组   开箱


▼这款电源的外包装并没有采用安钛克经典的黑黄配色,而是为了呼应电源玫瑰金的铝合金外壳,而在外包装上也大量使用了金色装饰



▼在包装的背面,可以看到大量的电源介绍,从金牌开始,到各种内部用料、设计、温度、保修等等,均有非常详细的介绍,这也说明这款电源的卖点很多,处处都可以拉出来讲一讲

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼另一侧就是相对比较传统的电源输出参数和线材清单,其中+12V的输出线路最大可以去到840W,说明这款电源的+12V输出线路是单路设计

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼打开包装,里面各种线材,电源主体,还有说明书之类的

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测



三、安钛克(Antec)HCG-X850高端金牌全模组   外观


▼这款电源在上手的第一时间,你就能感受到这款电源比普通的台式机电源要小许多,通过风扇这一面也可以看出,风扇的面积几乎把电源的整个侧面占满了,而普通电源则还会剩很多。风扇中间是熟悉的安钛克的LOGO,右下角是电源的系列

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼在电源的背面,是电源的参数贴纸,参数和包装上面的一样,标签的右下角还有一堆的认证标志,看起来就很厉害

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

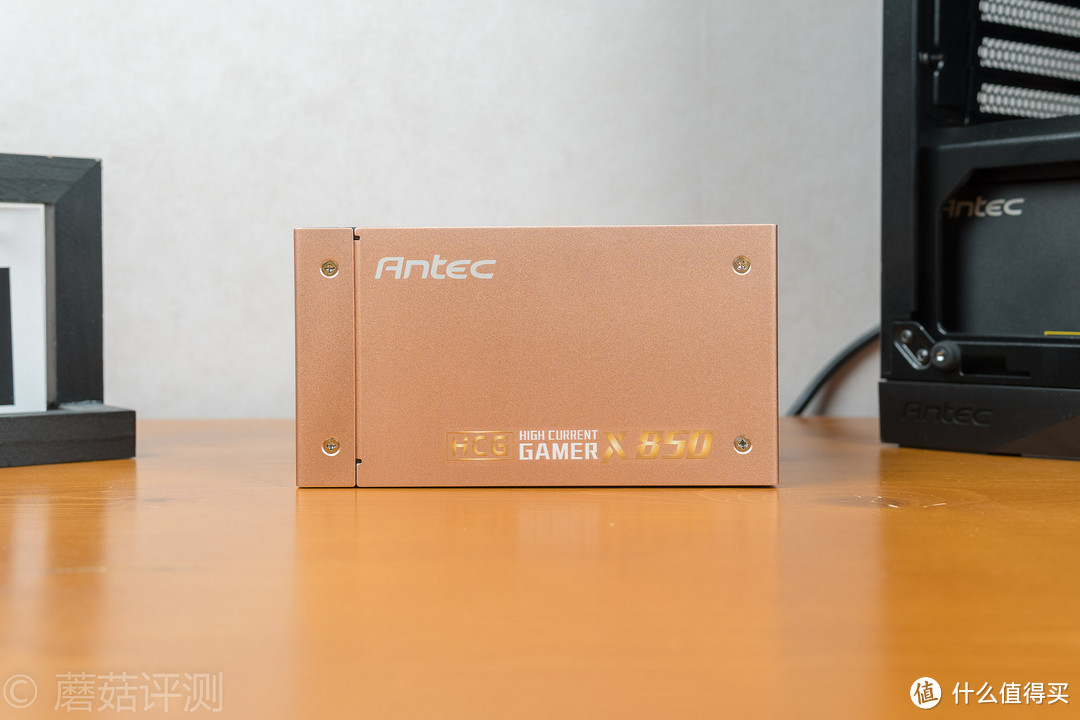

▼电源侧面是金色的铝合金材质,表面有喷砂处理,手感不错

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼铝合金的外壳将黑色的电源内壳包裹其中

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼在电源的输出接口部分同样如此

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测



四、安钛克(Antec)HCG-X850高端金牌全模组   拆解


▼拆机第一步,我们先掏出祖传的螺丝刀工具

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼然后拧下能看到的所有螺丝

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼不得不说,这款电源的拆解非常简单,拧掉螺丝之后就能轻松拿掉外面的铝合金金属外壳

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼打开铝合金外壳之后,电源的侧面就通透了,黑色部分是绝缘材质,保护电源内部和外壳是绝缘的。同时,电源的风扇上盖的固定螺丝也能看到了,拧掉就可以拆掉电源风扇

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼拆掉电源风扇,电源内部的电路就可以清晰的看到了

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼然后拧掉PCB上的固定螺丝,就可以将电源内部的PCB部分完全拆出,可以更加方便的观察电源各个部分的做工、用料

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼机箱的散热风扇的品牌是鸿华FDB,这款型号为HA13525H12F-Z,和普通版本的HCG850散热风扇相比,虽然都是液态轴承静音风扇,但是这款风扇的直径更大,达到了135mm,风扇的额定转速更低,那么其静音效果和风量表现肯定会更加优秀。并且,鸿华FDB风扇在许多品牌的高端电源上大量采用,质量还是很棒的。再加上低负载停转功能,用个10年基本没有任何问题

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼安钛克的HCG系列电源是海韵代工的,电源整体一看就是海韵经典的Focus Plus架构

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼在电源的输入部分,还有套有屏蔽磁环,各种绝缘、热缩、双绞都挺不错的

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

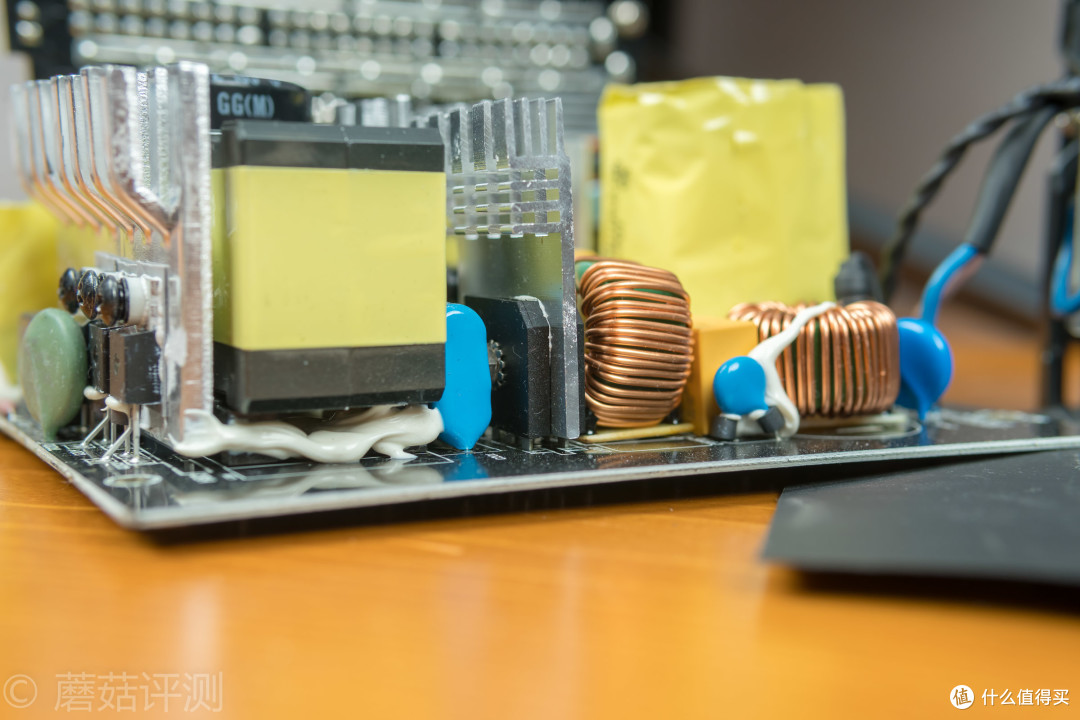

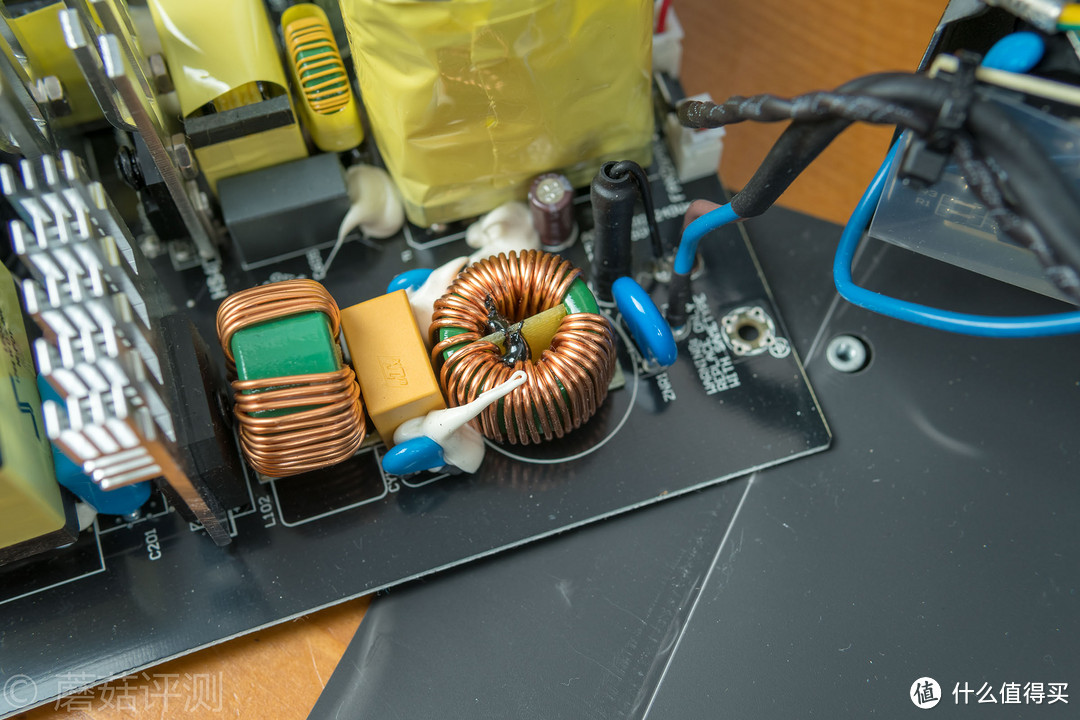

▼电源的EMI部分,零件齐全,做工精细

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼EMI后面是两颗整流桥,其中间是巨大的铝制散热,在整流桥和散热支架,还涂了导热胶

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼再后侧就是主动PFC电路,用于提高功率因数,提高电源的转换率。这个最硕大的铝制被动散热上固定了两颗管子,旁边的绿色的圆盘是防浪涌的热敏电阻,再旁边的黑色的是一个继电器。在电源正常运行之后,左边的继电器会动作,短接掉防浪涌的热敏电阻,以达到省电的目的。在提高电源的转换效率方面,除了主动式的PFC之外,这种浪费电的小细节也不能放过

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼在管子的引脚上面还配备了屏蔽磁环,细节好评,说实话,电源内部的许多元件上都能看到屏蔽磁环

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼这两颗管子来自英飞凌,型号是6R125P

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

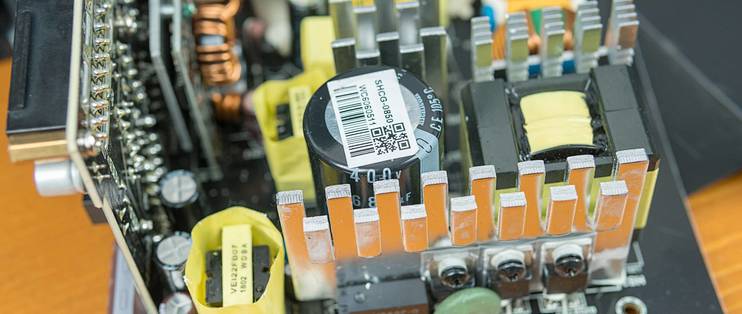

▼而在主动PFC后面,有一个最大的电容,这是这款电源的主电容,其品牌是日本尼吉康

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼主电容侧面印着相关的参数,耐压400V

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼靠近一点可以看到容量,680μF,对于一款额定功率850W的电源来说,完全够用

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼再旁边是全桥LLC架构,高端电源几乎都是这个

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼二次侧在背面,同步整流,一眼就可以看到四根整流管子

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼这部分的焊点美如画,各种饱满,各种覆锡

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼整流管是NXP的2R640

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼电源的+5V和+3.3V部分,采用了DC-DC架构

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼DC-DC板子后面同样可以看到一块巨大的散热片

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼电源的主控部分

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼伟诠的WT7527,它可以对电源输出端提供过压、欠压、过流、短路等多重保护,保证电源的稳定运行

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼在+12V线路输出到模组线的部分,还有两颗长条形的电容

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼耐压16V,容量3300μF,品牌应该是日本的NCC,有熟悉的扁“口”标志

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼在电源的输出模组上,还有一堆滤波电容,有电解电容,有固态电容,看起来这个用料就非常稳!红色的长条形的电解电容是NCC的,也就是日本化工的,红色的固态电容应该是富士通的,蓝色的固态电容没找到

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼模组输出板和PCB板之间采用了无导线技术,直接金属焊接,可以看到这个金属板很厚实,应该是12V的线路。这种直接焊接的技术,可以有效的缩短电源长度,并且更加可靠耐用

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼而在模组输出板的底部,还有一系列排线,+5V和+3.3V可以走这里,电压监测反馈之类的也可以走这里

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

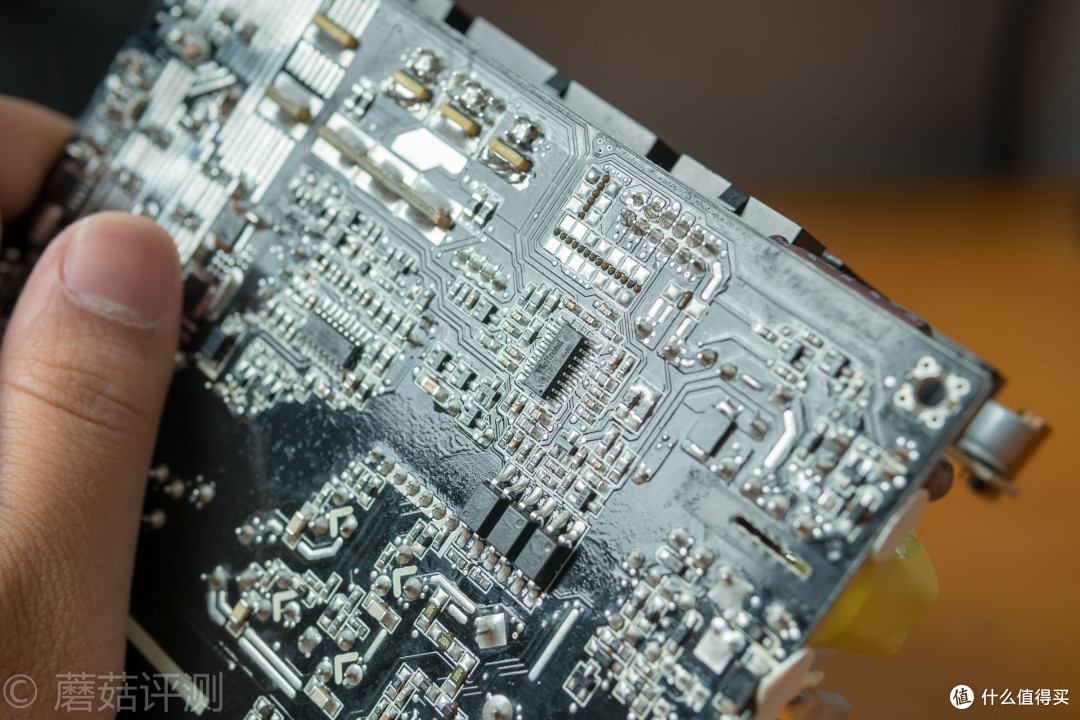

▼最后看看整体PCB板的做工,个人认为还是很不错的,焊点均匀饱满,没有人工补焊的痕迹

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼特别是这种大面积覆锡的区域,看起来很漂亮

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼焊工真的美如画,粒粒都很饱满

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼最后看点其他细节,铝制被动散热,被开出了各种齿,方便空气流通,加强散热效果

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼其他的铝制被动散热也采用了类似的设计

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼相关关键的元件都有白胶辅助固定,保证使用的稳定性

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测

▼辅助固定的白胶无处不在,PCB和电源外壳的缝隙之间也有

打开外壳,这款电源的内部同样优秀!安钛克HCG-X850高端金牌全模组电源 拆解评测


五、总结


安钛克的这款X850电源的内部还是很不错的,整体的用料很考究,全日系的电容,各种大品牌的管子;电源的整体设计和采用的架构很不错,全桥LLC、DC-DC、主动式PFC等等,不过说实话,在支持全副电压输入的同时,还能获得80Plus金牌认证,这款电源的内部设计就必须采用这些;最后就是做工,安钛克的HCG系列都是海韵代工的,大厂的做工自然很有保证。

除此之外,这款电源拥有10年保修,并且是10年换新,这又和那些10年保修、3年换新的电源拉开了差距。说实在话,这种10年保修的电源,前几年坏的概率几乎为0,因此3年的换新服务其实并不多么良心,而安钛克这款HCG-X850电源在10年保修的完整周期内均支持换新服务,除了非常良心之外,那更是对自己电源品质的一种自信!


谢谢大家!
