TT AX3200W电源评测：3200W铂金能效，高性价比超大功率重磅新品

距离我们上次测试2000W以上的超大功率电源已经是一年前的事情了，这并非我们有嫌弃大功率电源工作量大，而是目前消费级电源市场鲜有此类产品，所以无论是哪个品牌推出相关的电源也必定是重磅巨献，那今天我们也迎来了TT（曜越）的重磅电源新品-TT AX3200W。

TT AX3200W的重磅除了体现在3200W超大功率外，在物理层面它也是一个分量十足的大块头，其机身长度达到了200mm，机身净重2.61Kg，得益于“体型”优势，TT为他配备了一把140mm的双滚珠风扇来保证电源散热，而且充裕的内部空间能塞下更多的电子元器件，在豪华堆料设计后这款电源的能效等级为80Plus PLATINUM 230V EU，同时支持ATX 3.1设计规范，最多支持4个16Pin同时输出600W功率，利好个人工作站平台。

TT AX3200W电源 | 规格参数

基本规格

型号

TDP-3200AH3FCP

额定功率

3200W

结构

交错式PFC + LLC谐振 + 同步整流 + DC-DC

AC输入

230~240Vac / 16A Max / 50~60Hz

效能评估

80Plus PLATINUM 230V EU

尺寸

200 * 150 * 86 mm

净重

2.61 Kg

风扇

140mm , 双滚珠轴承

质保

10年

售价

4399元

DC输出

电压

+3.3V

+5V

+12V

-12V

+5Vsb

最大电流

22A

266.6A

0.3A

4.0A

联合功率

120W

3199.2W

3.6W

20W

接口数量

24pin主供电

600mm * 1

4+4pin CPU供电

750mm * 2

6+2pin PCI-E供电

650mm * 3

650+150mm * 3

12+4pin 12V-2x6供电

600mm * 4

SATA

600mm+150mm+150mm+150mm * 4

D型4Pin

600mm+150mm+150mm+150mm * 4

超能网制作

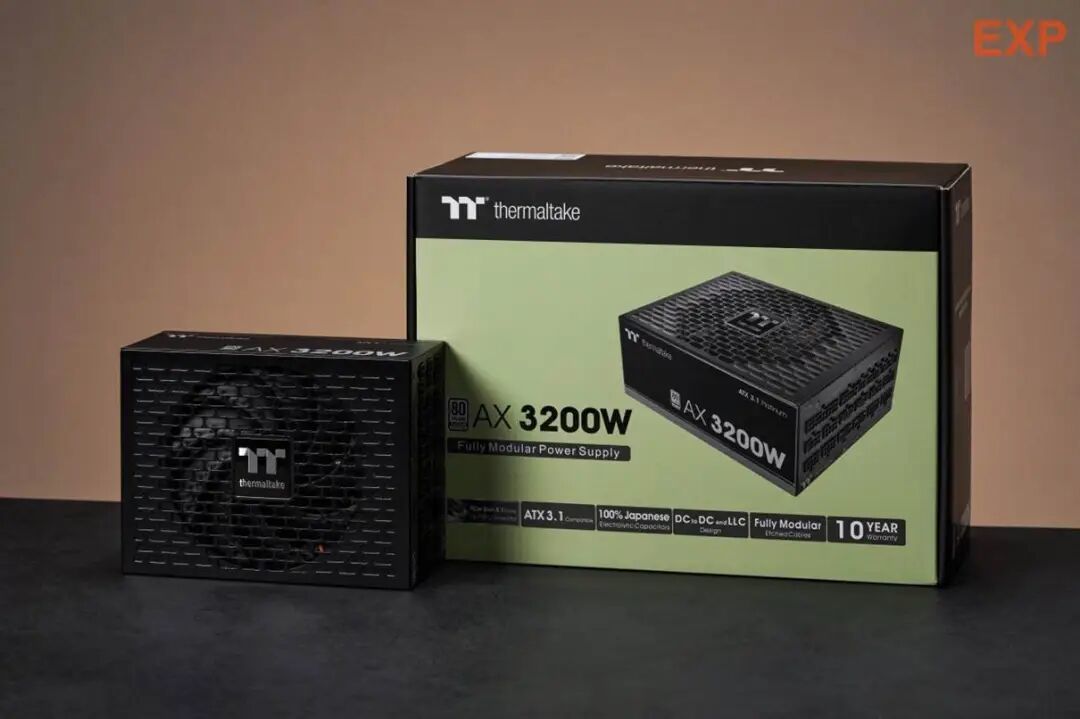

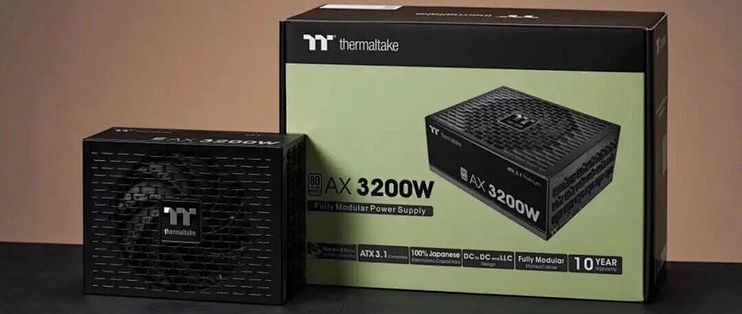

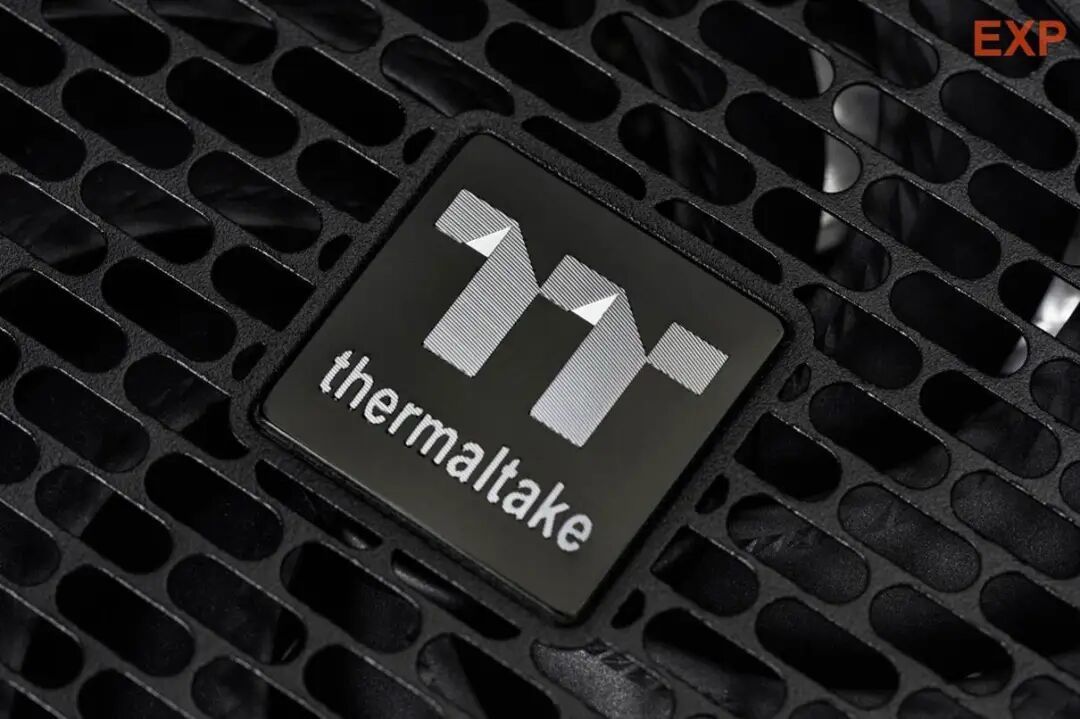

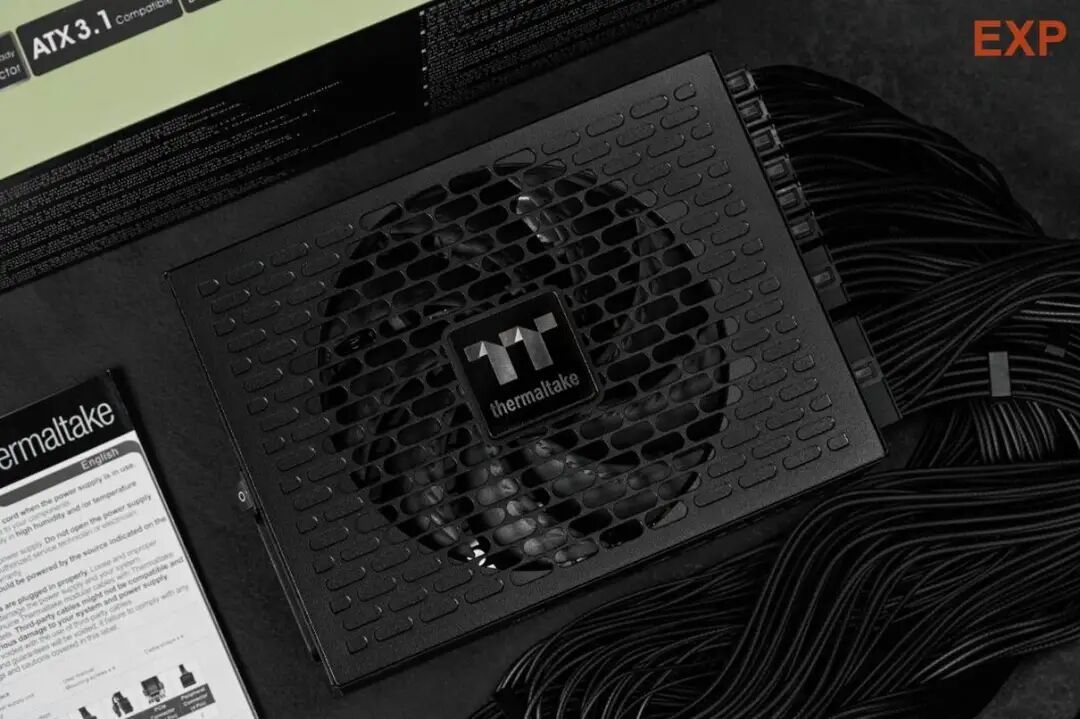

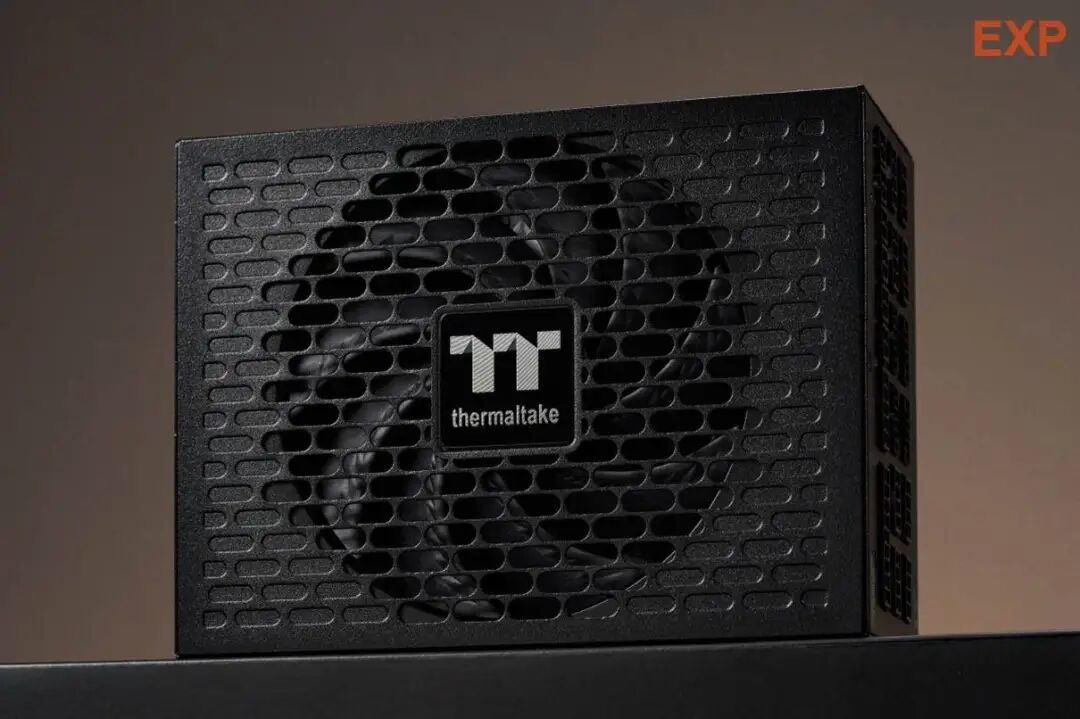

TT AX3200W外观赏析因为TT AX3200W是一个偏生产力场景的产品，因此它的造型设计就相对朴实了。整机外壳上，TT AX3200W电源就是一个普通的长方体，同时使用了全黑配色。而风扇顶盖方面则使用了类矩形的格栅造型，这也是TT电源的标志之一了，无论是玲珑还是PF系列电源都采用了这种格栅设计。

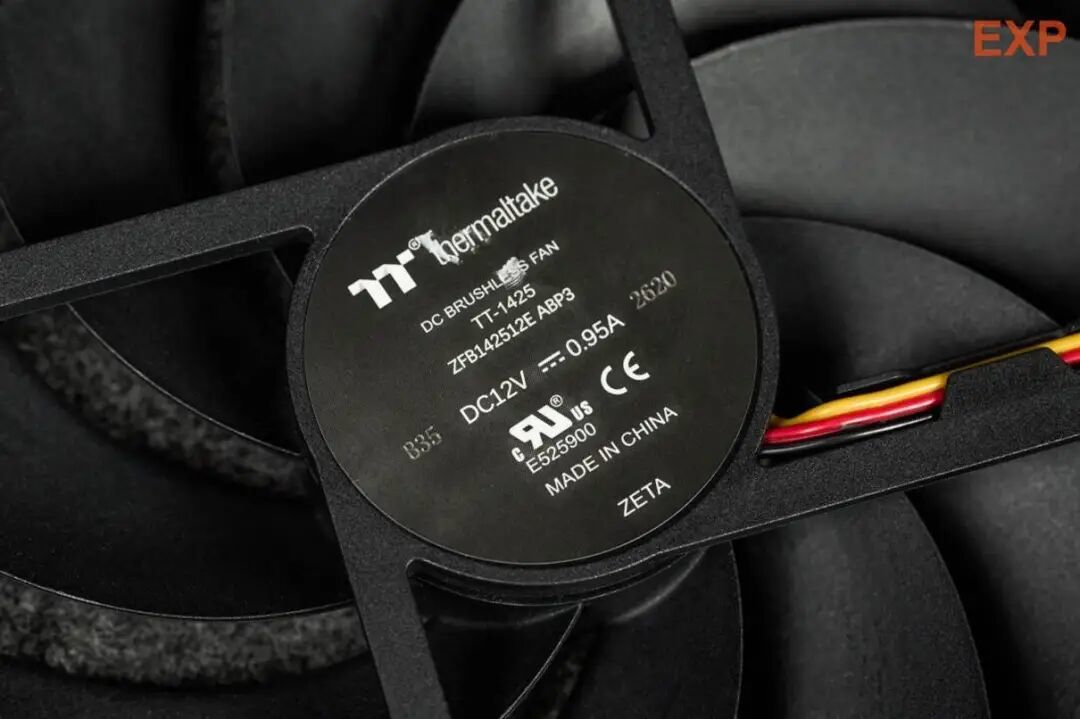

透过格栅我们可以观察到TT AX3200W配备的风扇使用了9扇叶设计，而且扇叶边缘有棱形立体导风槽。

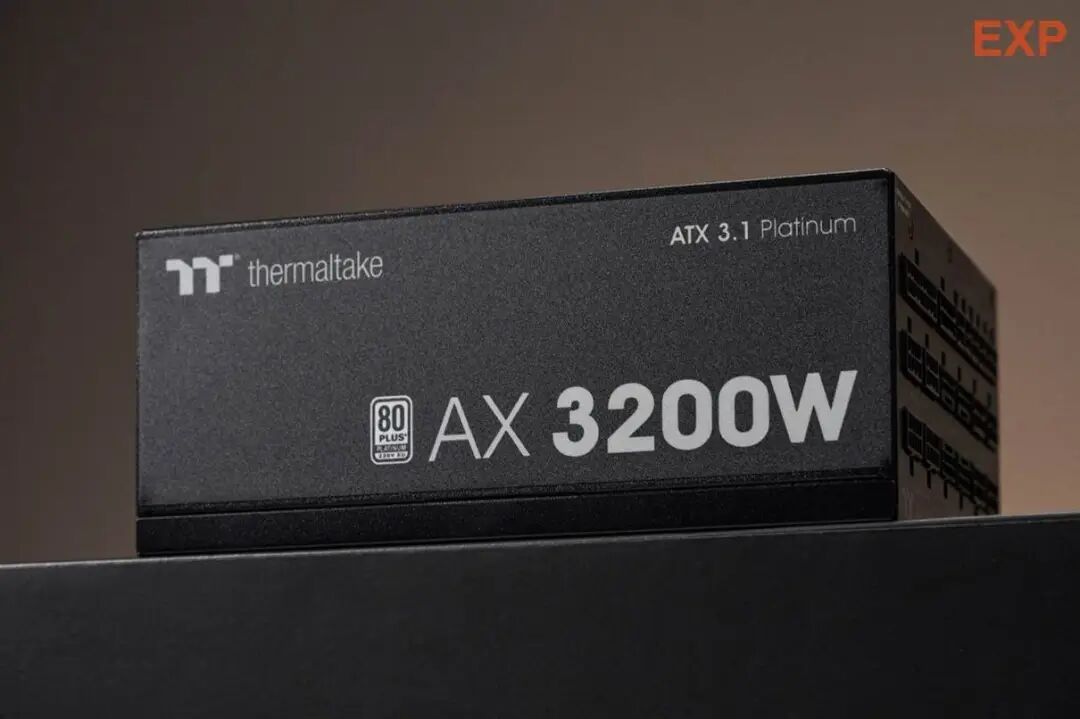

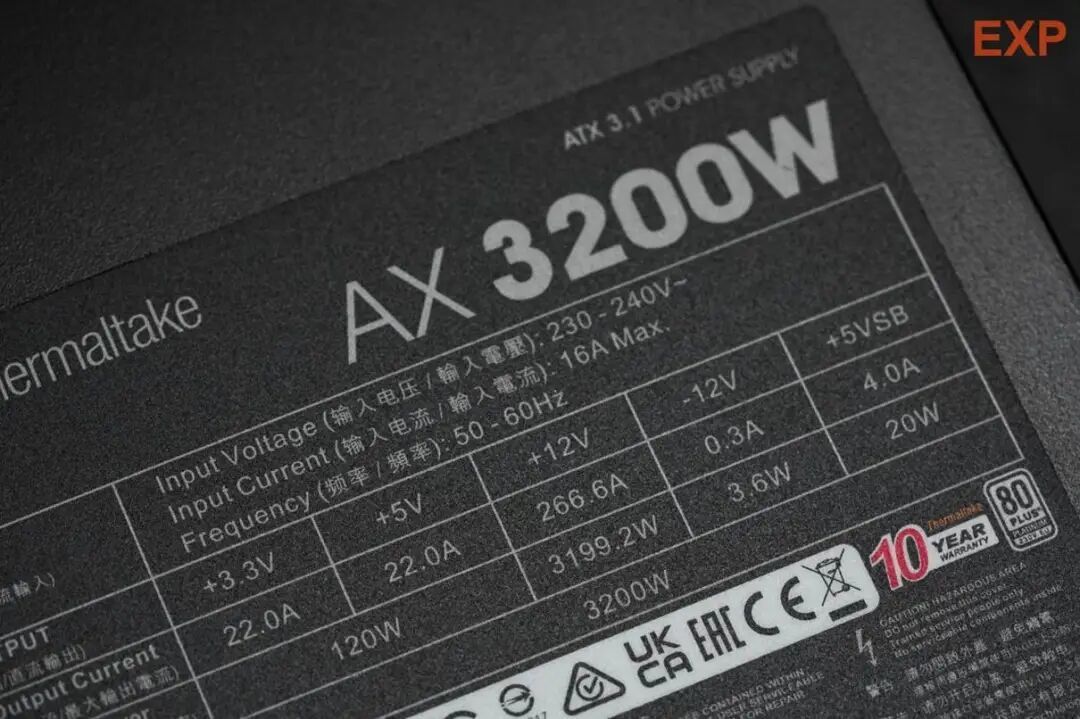

机身两侧采用了贴纸装饰，印有电源名称，80Plus PLATINUM 230V EU以及ATX 3.1的LOGO，使用了黑底白字设计，非常醒目清晰地交代了电源特性。

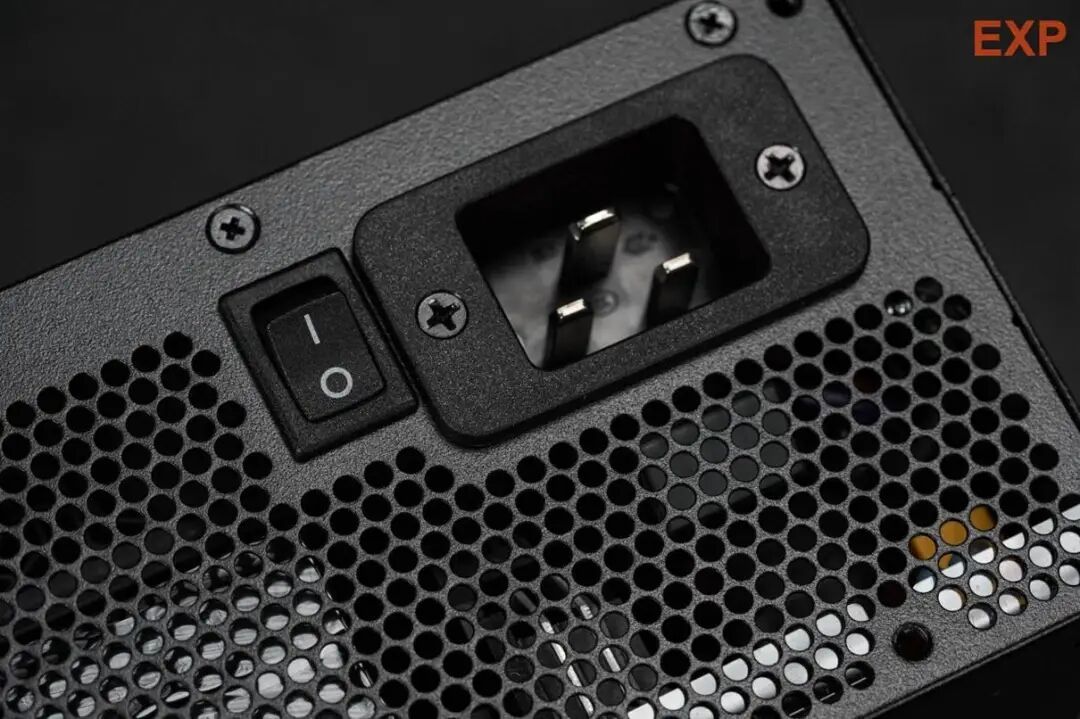

至于电源尾部则只设计有C19母座和物理开关，非常整洁。

TT AX3200W电源的尺寸则为200*150*86mm，重量约为2.61kg，如文章开头所说，这也是一款物理意义上的重磅新品。额定功率方面，TT AX3200W支持3000W输出，受限于安规，该电源仅支持230~240Vac输入，当时它是可以适配国内用电环境的；其采用了单路+12V输出设计，其中+12V输出电流为额定266.6A，相当于3199.2W功率，+5V和+3.3V的额定电流均为22A，最大联合输出功率为120W；+5V待机与-12V输出的额定电流则分别为4.0A和0.3A，其中+5V待机额定电流高于常规消费级产品。

模组线方面，TT AX3200W使用了独立的压纹线套，这在生产力类型硬件中属于是精致的表现了。配置方面，TT AX3200W提供有1条24Pin主供电线（600mm）、2条8Pin CPU供电线（750mm）、4条12+4pin 12V-2x6供电线（600mm，接口双色设计）、6条6+2Pin PCI-E供电线，其中三条为单接口线材（650mm），另外三条采用了一拖二设计（650+150mm），共提供有9个6+2Pin PCI-E接口。外设模组线方面，这款电源提供有4条等长的SATA以及D型4Pin供电线（600mm+150mm+150mm+150mm），共提供有16个SATA和D型4Pin接口。TT AX3200W拆解赏析TT AX3200W电源的散热风扇来自TT自家产品，型号为ZFB142512E ABP3，在电源中配有透明导风罩，规格为140×140×86mm，使用9扇叶设计，搭载双滚珠轴承，理论上寿命更长，耐热值也更高。风扇使用3Pin PWM接口，支持PWM调速功能，经实测其最高转速可达3611RPM，空载最大静压可达9.55mmH2O，最大风量可达172CFM，是有史以来我们测过空载性能最强的电源风扇。

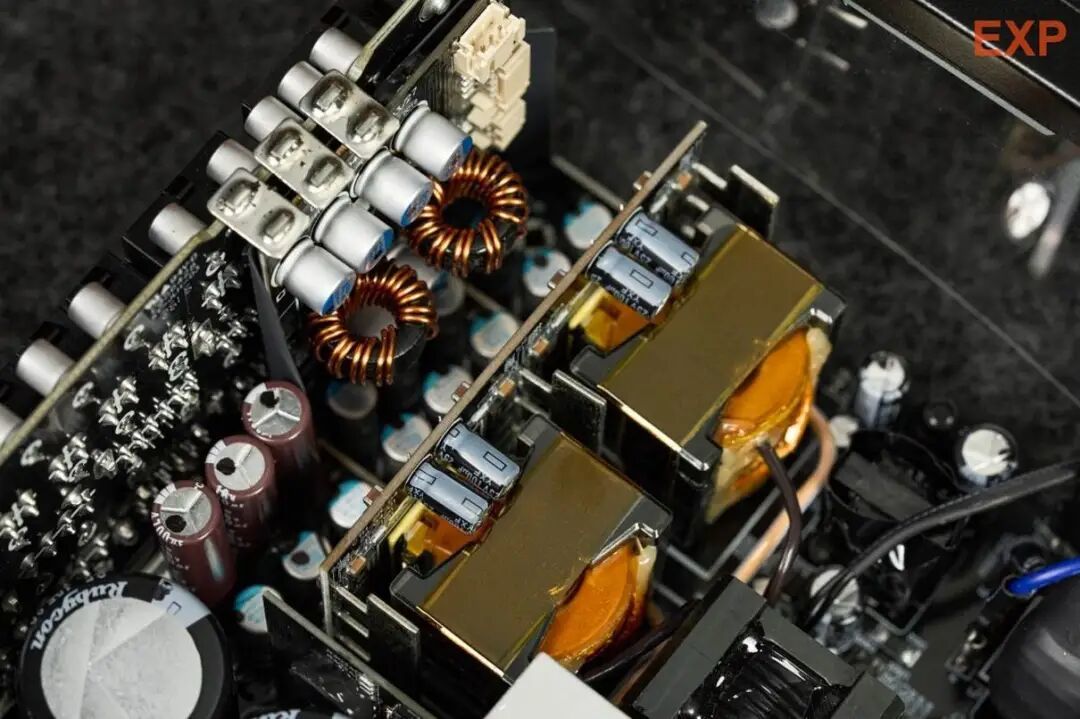

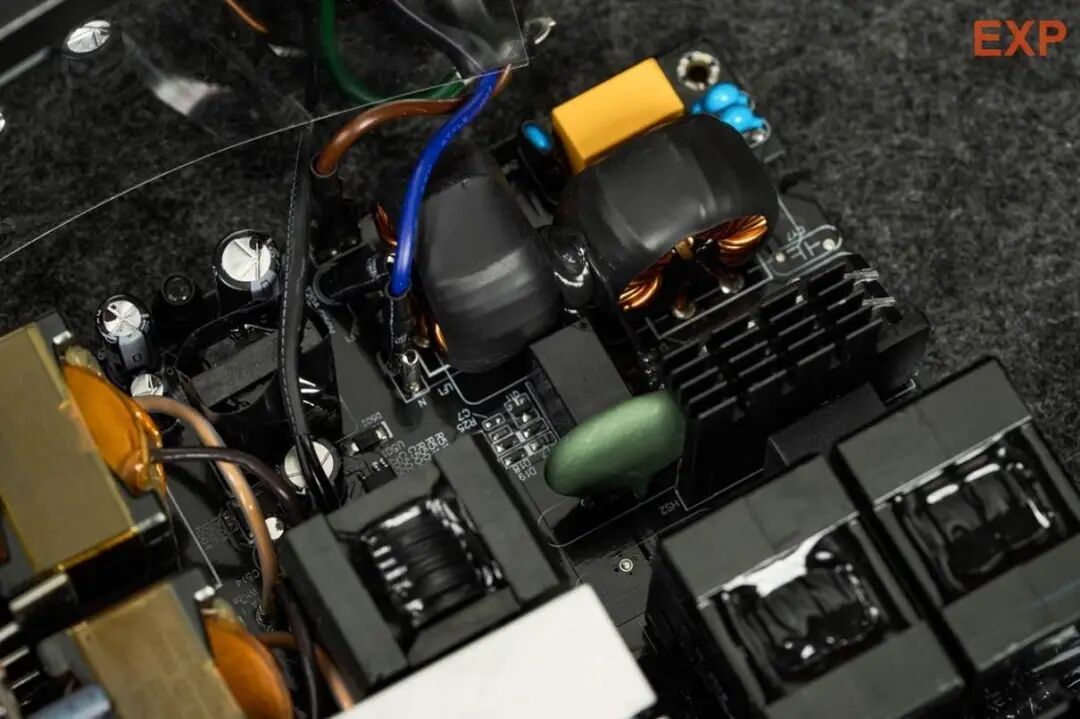

TT AX3200W电源的生厂商为广州贵冠科技有限公司，该电源基于交错式PFC+LLC谐振＋同步整流+DC-DC架构打造，主要元器件都布置在PCB正面，其主控方案为德州仪器UCC28070（PFC）+虹冠CM6901X（LLC）+虹冠CM03X（管控IC），其中LLC主控以及管控IC集成在同一块PCB子板。EMI电路方面，这款电源配置有2对Y电容以及2个X电容，其中一对Y电容和1个X电容布置在AC接口处，同时EMI电路还包含有2个共模电感、NTC+继电器以及1个ZNR。

电源配置有3个整流桥，具体型号为瑞能（WeEn）的WNB2560M（650V/25A），三个元器件共用一块独立散热片；PFC电路则配置有2个开关管与2个二极管，其中PFC开关管的具体型号为英飞凌的IPW60R060P7（ 650V/30A@100℃/60mΩ(MAX)），二极管为威世（VISHAY）的VS-3C10ET07T-M3（650V/10A@130℃），上述元器件共用一块散热片；主开关管集成在主电容旁边的PCB子板，但被散热片覆盖无法观察，而+5V待机则使用了OB2365TAP-H，是一个PWM控制器与高压功率MOSFET集成在一起的元器件。电容方面，这款电源的主电容为3颗红宝石（RuBycon）的MXE系列电解电容，具体参数为420V/820μF/105℃，寿命为2000小时，其余电解电容采用有日化（NIPPON）以及红宝石的产品，而固态电容则使用了日化和尼吉康（nichicon）的产品，即这款电源使用了全日系电容设计。

因为是交错式PFC架构，这款电源设计有两个+12V输出模块，每个模块配置有12颗英飞凌的MOS，具体型号为BSC007N04LS6（40V/100A@100℃/0.7mΩ(Max)），均布置在主变压器后方，使用6整6续设计，其中主变压器型号为PQ35/37。

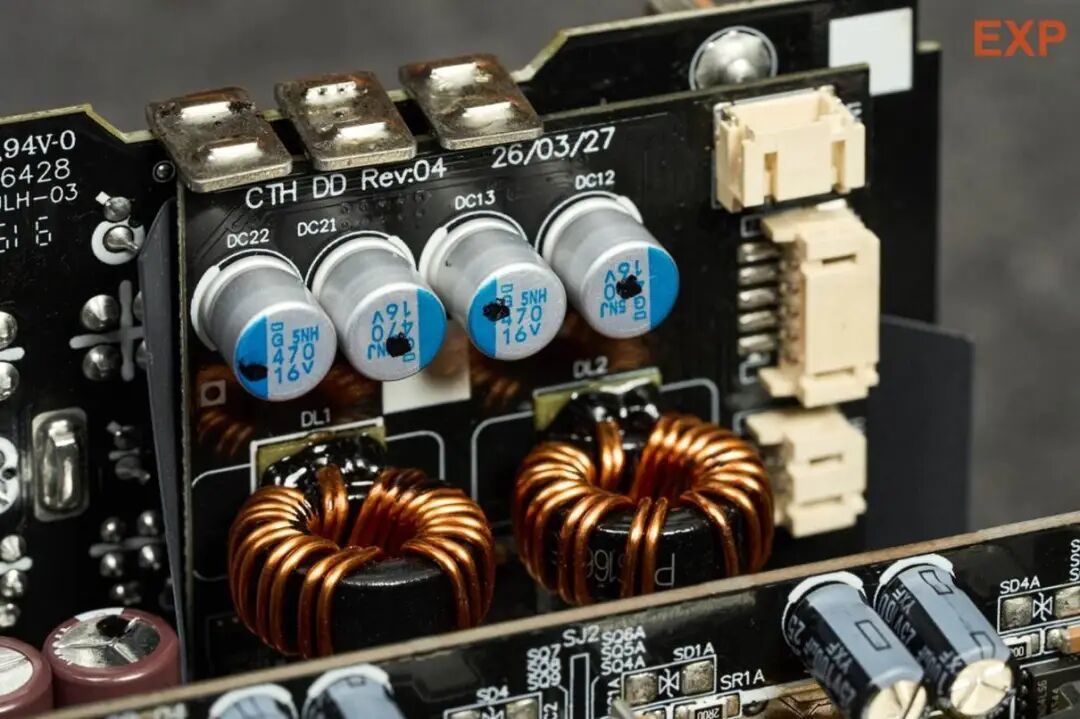

TT AX3200W电源的DC-DC部分设计有独立PCB板，配置有2个开放式电感，MOS方面则配置有两组，每组均配备有3颗力智（UBIQ）的QN3107M6N（30V/74A@100℃/3.8mΩ(Max)），主控芯片则设计在PCB背面，无法观察具体型号。

TT AX3200W电源 | 内部用料

结构

元件型号与数量

EMI部件

X电容 * 2

Y电容 * 4

共模电感 * 2

NTC * 1 + 继电器

ZNR * 1

主电容

红宝石MXE 420V/820μF/105℃ *3

整流桥

WNB2560M * 3

600V/25A

主变压器

PQ35/37 * 2

主控方案与管控IC

PFC : UCC28070

LLC : CM6901X

管控 : CM03X

PFC开关管

IPW60R060P7 * 2

650V/30A@100℃/60mΩ

PFC二极管

VS-3C10ET07T-M3 * 2

650V/10A@130℃

主开关管

无法观察具体型号

+12V同步整流

BSC007N04LS6 * 24

40V/100A@100℃/0.7mΩ(MAX)

+5V & +3.3V DC-DC

主控 :无法观察具体型号

QN3107M6N * 3 , x2

30V/74A@100℃/3.8mΩ(MAX)

+5V待机

OB2365TAP-H

超能网制作

电源性能测试所有电源性能相关测试项目均由通过国家CNAS实验室认可及CMA资质认定的超能实验室完成，测试仪器为Chroma 8000自动化测试系统，具体配置如下表所示，所有相关仪器已送第三方校准机构进行校准并处于校准有效期内，仪器与测试方法均符合相关国家及行业标准要求。

Chroma 8000自动化测试系统组成

测试设备

型号

用途

DC负载仪

Chroma 63630-80-60 *2

80V/60A/300W/单通道

+5V/+3.3V的静态与动态负载

DC负载仪

Chroma 63610-80-20 *1

80V/20A/100W/双通道

+5V待机/-12V的静态与动态负载

DC负载仪

Chroma 63303A *4

80V/60A/300W/联动1200W/单通道

+12V的静态负载

DC负载仪

CHroma 63206A-150-600 *1

150V/600A/6000W/单通道

+12V的静态与动态负载

可编程交流电源

Chroma 6560 *1

500V/60A/6000VA/45Hz~1kHz

测试样品的交流输入源

数字功率计

Chroma 66205

600V/30A/18kW/10Hz~10kHz

测试样品的输入检测

纹波/时序测试仪

Chroma 80611 + 80611N检测卡 * 7

测试样品的时序、纹波与输出电压检测

示波器

Tektronix MDO3054

时序、电压与纹波的外部比对与波形观测

电流测量

Tektronix TCPA400 + TCP404XL

静态与动态测试的电流外部比对

短路保护测试仪

Chroma 80612

6通道继电器

短路保护的外部触发

超能网制作

静态均衡负载与ATX 3验证因TT AX3200W电源的工作电压为230-240V，因此以下内容不包含115V数据。

TT AX3200W电源 | 230V静态负载测试 | 如无说明均为热机30分钟测试

输出功率

(W)

12V电压

(V)

5V电压

(V)

3.3V电压

(V)

-12V电压

(V)

5VSb电压

(V)

PF值

转换效率

(%)

冷机0%空载

12.293

5.092

3.312

-12.085

5.122

输入功率

20.15W

0%空载

12.301

5.095

3.313

-12.090

5.124

输入功率

20.15W

冷机2%负载

12.146

5.093

3.313

-12.084

5.119

0.832

75.51%

2%负载

12.153

5.096

3.312

-12.094

5.121

0.832

75.37%

50W

12.153

5.095

3.313

-12.072

5.118

0.804

69.70%

100W

12.155

5.094

3.313

-12.075

5.116

0.875

81.71%

150W

12.153

5.095

3.313

-12.076

5.113

0.908

86.45%

200W

12.151

5.094

3.312

-12.078

5.112

0.926

89.03%

250W

12.150

5.095

3.312

-12.080

5.110

0.940

90.58%

300W

12.148

5.095

3.311

-12.082

5.108

0.950

91.62%

350W

12.146

5.094

3.311

-12.085

5.106

0.958

92.33%

400W

12.144

5.094

3.310

-12.087

5.102

0.962

92.86%

450W

12.142

5.095

3.309

-12.089

5.100

0.967

93.23%

500W

12.140

5.094

3.309

-12.091

5.098

0.970

93.52%

550W

12.140

5.095

3.308

-12.093

5.097

0.973

93.74%

600W

12.138

5.095

3.307

-12.095

5.093

0.975

93.90%

650W

12.138

5.095

3.307

-12.095

5.094

0.977

94.13%

700W

12.138

5.094

3.307

-12.096

5.093

0.979

94.30%

750W

12.138

5.094

3.307

-12.097

5.091

0.980

94.47%

800W

12.137

5.095

3.307

-12.097

5.090

0.982

94.60%

850W

12.137

5.095

3.307

-12.098

5.090

0.982

94.71%

900W

12.138

5.094

3.307

-12.099

5.089

0.983

94.80%

950W

12.138

5.093

3.306

-12.100

5.087

0.984

94.87%

1000W

12.138

5.093

3.306

-12.101

5.088

0.985

94.93%

1050W

12.138

5.094

3.306

-12.102

5.087

0.986

94.98%

1100W

12.138

5.093

3.306

-12.103

5.086

0.986

95.02%

1150W

12.138

5.092

3.306

-12.104

5.085

0.987

95.04%

1200W

12.137

5.092

3.306

-12.104

5.084

0.988

95.06%

1250W

12.137

5.093

3.306

-12.106

5.084

0.988

95.08%

1300W

12.136

5.091

3.306

-12.106

5.082

0.989

95.08%

1350W

12.136

5.092

3.305

-12.108

5.081

0.989

95.09%

1400W

12.136

5.091

3.305

-12.108

5.080

0.990

95.09%

1450W

12.135

5.091

3.304

-12.110

5.079

0.990

95.08%

1500W

12.135

5.091

3.304

-12.111

5.079

0.991

95.06%

1550W

12.134

5.091

3.304

-12.112

5.078

0.991

95.05%

1600W

12.134

5.091

3.304

-12.114

5.076

0.992

95.03%

1650W

12.132

5.090

3.303

-12.115

5.075

0.992

95.00%

1700W

12.132

5.089

3.304

-12.116

5.073

0.992

94.97%

1750W

12.131

5.089

3.303

-12.117

5.073

0.993

94.94%

1800W

12.130

5.090

3.303

-12.119

5.071

0.993

94.90%

1850W

12.128

5.089

3.303

-12.120

5.071

0.993

94.85%

1900W

12.127

5.088

3.302

-12.122

5.070

0.994

94.76%

1950W

12.126

5.087

3.302

-12.121

5.069

0.994

94.74%

2000W

12.126

5.089

3.303

-12.122

5.068

0.994

94.66%

2050W

12.126

5.088

3.303

-12.122

5.067

0.994

94.61%

2100W

12.125

5.090

3.303

-12.122

5.067

0.994

94.56%

2150W

12.124

5.090

3.303

-12.123

5.066

0.994

94.52%

2200W

12.123

5.090

3.303

-12.124

5.065

0.995

94.46%

2250W

12.123

5.090

3.303

-12.124

5.066

0.995

94.42%

2300W

12.122

5.090

3.303

-12.125

5.066

0.995

94.36%

2350W

12.121

5.090

3.303

-12.126

5.063

0.995

94.31%

2400W

12.121

5.090

3.303

-12.128

5.063

0.995

94.25%

2450W

12.120

5.089

3.303

-12.129

5.062

0.995

94.19%

2500W

12.118

5.088

3.302

-12.130

5.061

0.995

94.13%

2550W

12.118

5.088

3.302

-12.132

5.060

0.996

94.06%

2600W

12.117

5.090

3.302

-12.132

5.058

0.996

94.00%

2650W

12.116

5.088

3.302

-12.133

5.059

0.996

93.92%

2700W

12.115

5.088

3.302

-12.134

5.058

0.996

93.85%

2750W

12.115

5.089

3.301

-12.135

5.058

0.996

93.78%

2800W

12.113

5.088

3.301

-12.136

5.056

0.996

93.71%

2850W

12.113

5.088

3.301

-12.137

5.055

0.996

93.62%

2900W

12.112

5.087

3.301

-12.139

5.054

0.996

93.51%

2950W

12.112

5.089

3.301

-12.140

5.052

0.996

93.44%

3000W

12.111

5.087

3.301

-12.141

5.052

0.996

93.37%

3050W

12.110

5.087

3.300

-12.143

5.052

0.997

93.31%

3100W

12.109

5.087

3.300

-12.144

5.051

0.997

93.21%

3150W

12.108

5.087

3.300

-12.145

5.050

0.997

93.15%

3200W

12.108

5.086

3.300

-12.147

5.049

0.997

93.07%

电压偏离度

1.29%

1.90%

0.39%

1.23%

2.36%

平均转换效率

93.77%

电压调整率

0.39%

0.18%

0.39%

0.63%

1.38%

平均功率因数

0.983

过电流保护

298.5A

28.0A

27.0A

过功率保护

3569W

超能网制作

TT AX3200W电源的额定功率为3200W，OPP过功率保护在3500-3600W之间，+12V、+5V与+3.3V的OCP过电流保护功能均正常工作，其中+12V OCP为298.5A，+5V OCP为28A，而+3.3V的OCP则均为27A。

TT AX3200W电源 | 230Vac | 低频动态负载

动态负载

频率

Power @ Tc

Power @ Te

上冲峰值电压

Vpk-High

下冲峰值电压

Vpk-Low

结果判定

12V 0%-40% Load

50Hz

16W

1294W

12.431

11.542

PASS

12V 60%-100% Load

50Hz

1947W

3227W

12.264

12.030

PASS

12V 0%-70% Load

50Hz

16W

2254W

12.418

11.188

PASS

12V 30%-100% Load

50Hz

987W

3227W

12.357

11.802

PASS

5V 0%-30% Load

50Hz

35W

5.084

5.028

PASS

5V 70%-100% Load

50Hz

581W

614W

5.074

5.056

PASS

3.3V 0%-30% Load

50Hz

25W

3.340

3.252

PASS

3.3V 70%-100% Load

50Hz

559W

581W

3.326

3.240

PASS

600W 12V-2x6 10%-100% Load

50Hz

502W

1582W

12.472

11.456

PASS

超能网制作

TT AX3200W电源 | 230Vac | 高频动态负载

动态负载

频率

Power @ Tc

Power @ Te

上冲峰值电压

Vpk-High

下冲峰值电压

Vpk-Low

结果判定

12V 0%-40% Load

10kHz

16W

1294W

12.220

12.181

PASS

12V 60%-100% Load

10kHz

1947W

3227W

12.194

12.143

PASS

12V 0%-70% Load

10kHz

16W

2254W

12.245

12.175

PASS

12V 30%-100% Load

10kHz

987W

3227W

12.234

12.130

PASS

5V 0%-30% Load

10kHz

35W

5.086

5.036

PASS

5V 70%-100% Load

10kHz

581W

614W

5.088

5.049

PASS

3.3V 0%-30% Load

10kHz

25W

3.306

3.288

PASS

3.3V 70%-100% Load

10kHz

559W

581W

3.304

3.265

PASS

600W 12V-2x6 10%-100% Load

10kHz

502W

1582W

12.347

11.959

PASS

超能网制作

额定功率范围内的动态负载，无论是在110Vac还是230Vac输入下，TT AX3200W电源的50Hz低频与10kHz高频动态均表现优秀，各路输出都能很好地控制峰值电压，各组输出均无电压过冲或欠压超过±5%情况。

TT AX3200W电源 | 230Vac | 动态超载

峰值负载

占空比

Tc持续时间

Te峰值时间

Tc功率

Te功率

12V上冲峰值电压

12Vpk-High

12V下冲峰值电压

12Vpk-Low

结果判定

ALL 120%

25.0%

300ms

100ms

2956W

3840W

12.206

12.122

PASS

ALL 160%

12.5%

70ms

10ms

2821W

5120W

12.417

11.932

PASS

ALL 180%

8.0%

11.5ms

1ms

2871W

5760W

12.391

11.867

PASS

ALL 200%

5.0%

1900μs

100μs

2937W

6400W

12.317

11.777

PASS

600W 12V-2x6 300%

5.0%

1900μs

100μs

1840W

4240W

12.284

11.338

PASS

超能网制作

在ATX 3.1规格验证上，目前业内比较重视的参数主要是2%轻载输出的转换效率，以及在120%、160%、180%、200%瞬时动态输出下的峰值功率表现。在我们的测试中TT AX3200W电源在2%轻载也就是64W输出时，热机后转换效率均可达到75.37%，满足Intel ATX 3.1的推荐值（70%），属于表现优秀的范畴，动态峰值功率的测试也全部通过，可以判定此款电源符合ATX 3.1规格要求，结合电源自身的3200W额定功率，我们认为这款电源更适合当代服务器或个人多卡工作站平台。此外值得一提的是，这款电源的16Pin超载测试为双接口负载，亦就是输出功率高达1200W-3200W，而整机两倍的动态峰值输出高达6400W，已基本达到我们测试设备的极限。转换效率在均衡负载测试中，TT AX3200W电源的平均转换效率分别为93.77%，峰值效率发生在1200W，具体数值为95.1，在550W-2800W的输出区间内，这款电源的效率均高于平均值，而当输出大于250W后，电源的转换效率即高于90%。待机效率按照目前PC电源行业的常用标准，+5VSb待机在100mA/250mA/1A的负载下转换效率需要高于50%、60%、70%，空载待机功率（PS-OFF）小于1W。在这方面TT AX3200W均符合要求且保留有较多余量，空载待机功率（PS-OFF）具体数值为0.22W，表现相当优秀。电压稳定性由以下的曲线图可以看到，TT AX3200W电源在空载时+12V电压偏高，但依旧控制在ATX 3要求范围内。当电源的输出功率大于50W后，+12V、+5V以及+3.3V的三路输出曲线整体呈现轻微下降趋势，但形状较为平滑，最高点和最低点之间相差不大，因此其三路电压调整率均控制在0.5%以内。而电压偏离度方面，TT AX3200W电源的三路输出均控制在2%以内，其中+3.3V电压最接近标准值，电压偏离度最低。由以上情况综合来看，TT AX3200W电源的电压稳定性表现符合高端产品应有水平。输出纹波纹波和噪声是电源直流输出里夹杂的交流成分，如果用示波器观察，就会看到电压上下轻微波动，像水波纹一样，所以称之为纹波。按照Intel ATX 3电源设计指南要求，+12V、+5V、+3.3V的输出纹波与噪声的Vp-p（峰-峰值）分别不得超过120mV、50mV、50mV。我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容，对电源进行满载纹波的测量，以低频下的单路满载纹波峰峰值作为打分基准。在新天梯榜的评分体系中，电源的230Vac下，单路满载的状态下+12V纹波≤20mV，+5V&+3.3V纹波≤10mV后，便可在输出纹波项目中获得满分评价。由以上测试数据可以看到，在单路满载的状态下，TT AX3200W电源的+12V、+5V以及+3.3V纹波分别为51.4mV、35.3mV以及4.7mV，其中+3.3V达到了我们的满分要求，而+12V和+5V亦符合ATX 3要求同时保留有较多余量。考虑到这款电源的输出功率非常高，因此其纹波相较于普通消费级产品偏高亦属于正常现象。交叉负载交叉负载测试项目我们基于Intel ATX 3.1和SSI EPS12V 2.92电源设计指导的要求制定，但需要值得注意的是我们并非原封照搬设计规范，而只选择其中比较有实际意义的4个测试点作为评估项目，另有4个拉偏项目则作为参考数据，不纳入最终评分。这8个点的意义分别为：A：整机最小负载； B：辅路最大负载、12V最小负载，例如多个机械硬盘同时启动的情况； C：辅路最大负载、整机满载； D：12V最大负载、辅路最小负载，例如使用单个固态硬盘运行3D游戏的情况； E：12V负载拉偏，其余为0A输出； F：5V负载拉偏，其余为0A输出； G：3.3V负载拉偏，其余为0A输出； H：整机空载；交叉负载的测试与前面的均匀负载测试的评判标准一致，电压偏离额定值越少越好，各路偏离率允许的值都为 ±5% 。

TT AX3200W电源 | 230Vac | 交叉负载

负载测试点

+12V功率

+5V功率

+3.3V功率

-12V & +5V待机功率

12V电压

偏离率

5V电压

偏离率

3.3V电压

偏离率

6.0W

2.5W

1.7W

3.4W

12.246

2.05%

5.054

1.08%

3.313

0.39%

307.7W

72.3W

47.7W

3.4W

12.141

1.18%

5.060

1.20%

3.309

0.27%

3076.6W

72.3W

47.7W

3.4W

12.107

0.89%

5.051

1.02%

3.302

0.06%

3172.6W

14.5W

9.5W

3.4W

12.119

0.99%

5.045

0.90%

3.305

0.15%

3199.2W

0.0W

12.121

1.01%

5.043

0.86%

3.304

0.12%

0.0W

110.0W

0.0W

12.146

1.22%

5.065

1.30%

3.330

0.91%

0.0W

72.6W

0.0W

12.146

1.22%

5.048

0.96%

3.286

-0.42%

0.0W

12.301

2.51%

5.095

1.90%

3.313

0.39%

超能网制作

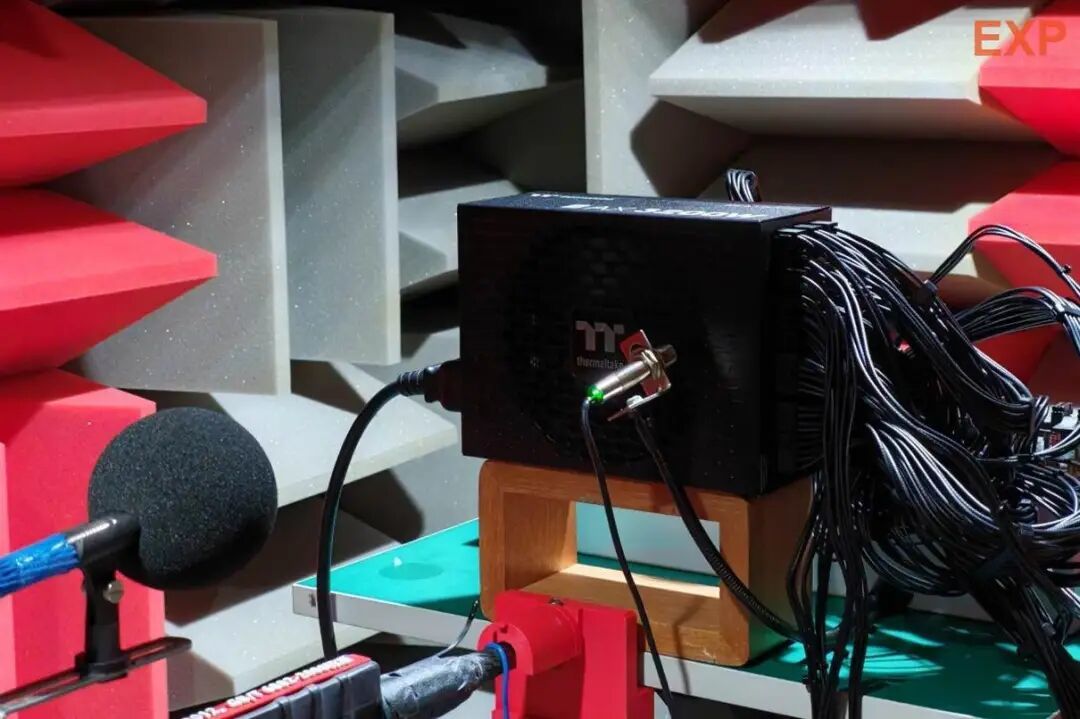

TT AX3200W电源在模拟实机工况的A至D四个负载点的测试中，三路输出均符合ATX 3要求，输出电压特性与静态均衡测试时保持一致，最高电压偏离度控制在2%左右，+3.3V输出亦非常接近标准电压。电源时序与保持时间掉电保持时间（Hold-up Time）是指电源掉电之后电压输出值跌出范围允许的5%的时间，我们测量的是 +12V、+5V、+3.3V和Power-OK（Power-Good）信号的保持时间。SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下DC输出保持时间不小于18ms，Power-OK信号的保持时间不小于17ms；Intel ATX 3.1则是要求是电源在100%的负载下DC输出保持时间应该不小于12ms，Power-OK信号的保持时间不小于11ms；Intel ATX 3.0则更为严苛，要求是电源在100%的负载下DC输出保持时间应该不小于17ms，Power-OK信号的保持时间不小于16ms。掉电保持时间如此受关注，是因为其很大程度上关系到硬件的寿命，Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况，而各路电压保持18ms或者更长的时间，是为了在掉电发生时各个硬件能够做出应急处理，比如机械硬盘的磁头归位、SSD的掉电保护。TT AX3200W电源的保持时间是在75%负载（DC输出2400W）和100%负载（DC输出3200W）的情况下测得。在新天梯榜的评分体系中，当电源的满载保持时间符合更为严苛的ATX 3.0标准（PG≥16ms，+12V/+5V/+3.3V≥17ms），且其余时序均符合要求时，可获得满分评价。经过实机测试，TT AX3200W电源T1-T5均符合ATX 3.1要求，75%保持时间满足PG≥17ms，+12V/+5V/+3.3V≥18ms的标准，满载保持时间则满足ATX 3.1要求的PG≥11ms、+12V/+5V/+3.3V≥12ms，符合当前平台的时序需求。风扇转速与运行噪音在电源噪音测试环节中，我们会将电源产品放置在环境噪音低于10dBA的半无响室中央位置，环境温度控制在30℃-32℃区间，通过半无响室外的电子负载仪为电源提供负载，声级计的收音麦克风固定在距离电源风扇吸风面中心30cm的位置，通过红外探头对电源风扇转速进行测量。测试的所有操作将在半无响室外进行，完全排除人为干扰。1600W输出之前，我们会以100W为一档对电源进行测试，而1600W后仅测试2000W、2300W、2600W以及3200W四个档位，测试过程中我们会记录电源的运行噪音及风扇转速数据，另外对于风扇停转的状态，我们将统一记录电源噪音为0dB。

由以上数据可以看到，TT AX3200W电源不支持风扇智能启停功能，当电源输出低于800W时，风扇转速可控制在900RPM以内，噪音值则控制在35分贝以内。而当电源输出功率处于800-1600W区间时，风扇转速则可控制在1000RPM以内，此时电源的运行噪音均可控制在40分贝以内，因此这款电源应对家用娱乐PC工况时的噪音亦不算非常吵杂。但当电源输出功率大于1600W后，风扇转速将快速爬升，在2000W时风扇转速达到1600RPM，此时噪音值为53.6分贝，而当功率达到2600W时，风扇转速约为2200RPM左右，此时噪音值约为61.9分贝，满载3200W时风扇转速将达到2613RPM，噪音值约为66.6分贝，因此当这款电源应对高功耗生产力应用场景时，我们不建议人员长时间在设备旁值守。TT AX3200W电源得分及点评本文的测试结果仅对本次测试样品负责，无法保证其它市售商品都能达到完全一致的表现，产品在生命周期内可能会因供应链变动而调整元器件，不自动延展适用于该型号未来可能出现的改款或变动批次。按照我们目前的评分标准，TT AX3200W电源的超能指数为85.6分，考虑到这款电源为3200W超大功率设计，在我们评分体系会追加1.7分，因此这款电源的最终得分为87.3分。

TT AX3200W电源 | 超能指数

项目

静态电压

(25分)

动态电压

(25分)

转换效率

(30分)

输出纹波

(15分)

时序

(5分)

附加项

超能指数

得分

23.44

25.00

25.33

7.83

4.00

1.70

87.3

超能网制作

在电气性能部分，TT AX3200W电源的动态性能、转换效率以及电压稳定性均符合高端电源水准，但受限于3200W超大功率设计，其+12V和+5V纹波偏高。但无论是从额定功率和机身长度来考虑，这款电源的受众均为服务器或个人多卡工作站平台，不太适用于个人家用娱乐的PC平台，而从电气性能和接口数量来看，TT AX3200W电源的综合水准能很好地满足目标群体的使用需求。

TT AX3200W电源售价为4399元，折合约为1.37元/瓦，支持10年质保服务。这款电源的高光点在于支持铂金能效，使用全日系电容设计，主要元器件亦使用了英飞凌的产品，而且这款产品相较于其他3000W级别产品在售价方面亦有较大优势。所以若你目前需要一款运行稳定且动态性能满足ATX 3要求的大功率产品，TT AX3200W电源可谓是一个有较高性价比的选择。√优点：- 3200W额定功率 - 4个16Pin以及9个6+2Pin PCI-E接口 - 铂金级能效 - 电压稳定性优秀 - 全日系电容设计 - 相较同级产品售价偏低X 缺点：- 机身长度200mm

超能网**

**关注我们，浏览热门硬件评测

随时查看最新天梯榜
