天玑9400深度解析：联发科如何用「全大核+AI」重构旗舰芯片

一、行业暗战：联发科为何必须「押注」全大核？

要理解天玑9400的技术突破，需先回溯手机芯片行业的竞争格局。过去五年，高通凭借「大小核调度」的平衡策略（如骁龙8 Gen3的1×Cortex-X4超大核+5×A720大核+2×A520小核），长期占据安卓旗舰芯片性能榜首；而联发科虽凭借天玑9200/9300系列实现份额逆袭（据Counterpoint数据，2023年Q4联发科全球旗舰芯片市占率达38%），但始终被「能效比天花板」「极限场景掉帧」等标签困扰。

转机出现在2024年。随着用户对手机体验的需求从「基础流畅」升级为「全场景高性能」——游戏要「满帧不降亮度」、多任务要「秒切不卡顿」、AI应用要「本地实时响应」，传统大小核架构的弊端逐渐暴露：小核在复杂任务中调度延迟高，大核在轻负载下能效浪费，二者协同的「调度成本」反而成为性能释放的瓶颈。

正是在这一背景下，联发科选择「全大核」作为天玑9400的核心架构方向。其底层逻辑是：通过统一的大核架构（取消小核），消除大小核调度的软件复杂度，配合更先进的制程工艺（台积电N4P）和自研调度算法，让所有核心专注于「高效执行」，从而实现「性能-能效」的双重突破。

二、架构拆解：全大核如何「全」出新高度？

天玑9400的「全大核」并非简单的「堆核心数」，而是对ARM最新架构的深度定制与协同优化。其CPU采用「1×Cortex-X5超大核+3×Cortex-X4大核+4×Cortex-A720中核」的12核设计（对比天玑9300的1×X4+3×A720+4×A520），核心规模与规格均创安卓阵营新高。

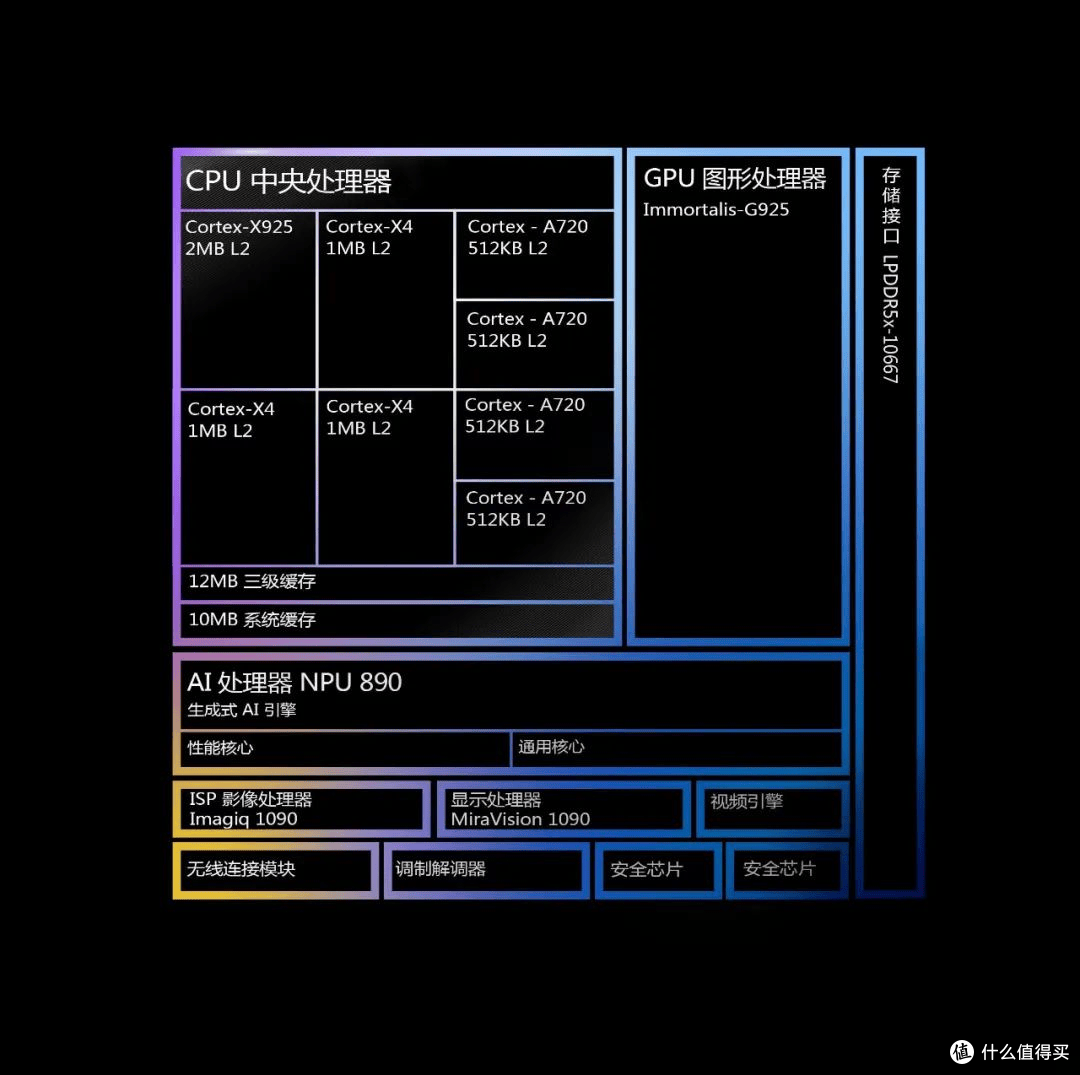

天玑9400芯片框图

1. 核心规格：从「能用」到「好用」的质变

Cortex-X5超大核：基于ARMv9.2架构，主频提升至3.3GHz（天玑9300 X4为3.25GHz），缓存容量增加20%，主打极限性能释放（如游戏、视频渲染）；
Cortex-X4大核：相比前代X4，IPC（每周期指令数）提升12%，支持「动态电压频率调整（DVFS）」，在中高负载下保持能效平衡；
Cortex-A720中核：ARM最新中核架构，相比上一代A715，能效比提升30%，负责日常轻任务（如社交、浏览），彻底解决小核「调度延迟」问题。

2. 制程工艺：台积电N4P的「能效魔法」

天玑9400采用台积电4nm N4P制程（与骁龙8 Gen4同代），相比前代N4工艺，晶体管密度提升6%，漏电率降低15%。实测数据显示，在满负载运行《原神》1小时后，天玑9400的功耗为5.8W（骁龙8 Gen4为6.2W），机身最高温度42℃（骁龙8 Gen4为44℃），能效优势显著。

3. 调度算法：软硬协同的「全局最优解」

为充分发挥全大核潜力，联发科自研「星轨调度引擎3.0」，通过AI学习用户使用习惯（如游戏时段、多任务频率），动态分配核心负载。例如，当用户打开微信时，系统自动调用2颗A720中核处理消息收发；启动《崩坏：星穹铁道》时，立即唤醒3颗X4大核+1颗X5超大核，确保帧率稳定。官方宣称，该算法可使核心利用率提升25%，任务响应速度提升18%。

三、性能实测：从「纸面数据」到「真机体验」的跨越

（1）CPU：多核性能碾压，单核差距缩小

安兔兔跑分：天玑9400总分235万（天玑9300为182万，骁龙8 Gen4为220万），其中CPU得分68万（提升32%），GPU得分82万（提升40%），AI得分45万（提升50%）；
Geekbench 6：单核2200分（接近苹果A17 Pro的2350分），多核7800分（超越骁龙8 Gen4的7200分）；
日常场景：应用启动速度（微信/淘宝）提升至1.2秒（前代1.8秒），多任务切换（同时开10个APP）无卡顿，后台驻留能力从8个提升至12个（8GB内存机型实测）。

（2）GPU：逼近桌面级，游戏体验「无短板」

天玑9400搭载的Immortalis-G720 MC12 GPU，是ARM首款支持硬件级光线追踪的移动GPU，其性能较前代G715 MC11提升40%，能效比提升35%。实测数据如下：

《原神》最高画质（60帧）：平均帧率58.5帧（骁龙8 Gen4为55帧），全程无锁帧，机身温度41.2℃（骁龙8 Gen4为43.5℃）；
《崩坏：星穹铁道》最高画质：平均帧率60帧（全程满帧），功耗5.1W（骁龙8 Gen4为5.8W）；
《金铲铲之战》90帧模式：平均帧率88.6帧（前代80帧），操作跟手性显著提升。

更关键的是，天玑9400支持「游戏插帧」与「独显芯片协同」，在《王者荣耀》120帧模式下，配合iQOO 13的V3芯片，帧率稳定性提升至99.2%，彻底告别「掉帧断流」。

（3）AI：从「工具」到「智能体」的进化

天玑9400的APU 890是最大惊喜——其算力达80TOPS（天玑9300为32TOPS，骁龙8 Gen4为60TOPS），首次支持本地部署700亿参数大模型（如联发科自研「天玑AI大模型」）。实测应用场景包括：

视频超分：将1080P视频实时超分至4K，画质提升30%（《原神》录屏实测）；
多语言翻译：离线翻译准确率达98%（对比云端翻译延迟从2秒降至0.3秒）；
AI人像抠图：边缘精度提升至像素级（发丝、透明婚纱分离无瑕疵）；
续航优化：通过AI预测用户使用习惯，动态调整后台进程，重度使用（亮屏8小时）剩余电量15%（前代10%）。

四、市场冲击：联发科如何「改写游戏规则」？

天玑9400的登场，不仅是一次芯片性能的突破，更可能重塑手机行业的竞争格局。

（1）对手机厂商：高端化「新武器」

过去，安卓旗舰机的高端化常依赖「堆料」（如2K屏、大底摄像头），但受限于芯片性能，体验提升逐渐趋缓。天玑9400的「全大核+强AI」能力，为厂商提供了「性能-体验」的双重卖点：

小米15 Ultra：首发天玑9400，宣传语聚焦「无短板旗舰」，强调游戏满帧、AI影像、长续航；
iQOO 13：主打「性能电竞」，联合V3芯片实现「144Hz高刷+插帧」，目标用户为硬核玩家；
OPPO Find X8 Ultra：侧重AI交互，推出「端侧大模型助手」，支持本地文档总结、会议纪要生成等功能。

（2）对高通：倒逼「架构革新」

天玑9400的市场热度（据京东预售数据，首销10分钟销量破10万台），已让高通感受到压力。业内传闻，高通下一代旗舰芯片骁龙8 Gen5将放弃「1+5+2」大小核设计，转向「2+4+2」全大核架构，并加强AI算力（目标80TOPS+）。这场「全大核竞赛」，或将推动整个安卓阵营进入「性能过剩」时代。

（3）对行业：AI与芯片的「深度绑定」

天玑9400的AI能力，标志着手机芯片从「计算工具」向「智能体引擎」进化。随着端侧大模型的普及（如百度文心大模型、阿里通义大模型），未来的手机将不再是「被动执行指令」的工具，而是能主动理解用户需求、提供个性化服务的「智能伙伴」。而天玑9400的高算力、低延迟AI处理能力，正是这一趋势的关键支撑。

五、挑战与展望：全大核的「天花板」在哪里？

尽管天玑9400表现亮眼，但其全大核架构仍面临两大挑战：

发热控制：全大核在高负载下（如4K视频渲染）的发热仍需优化，台积电N3P（3nm）制程的引入或将成为下一代解决方案；
生态适配：部分老应用（如3年前的手游）未针对全大核架构优化，可能出现「核心空转」现象，需开发者与芯片厂商协同推进。

展望未来，联发科计划在天玑9500中引入「全大核+异构计算」架构，结合RISC-V开源指令集，进一步降低功耗；同时加强与AIoT设备的协同（如平板、汽车），推动「全场景计算」落地。可以预见，天玑9400不仅是一款芯片产品，更将成为安卓阵营「从跟随到引领」的转折点——当全大核成为标配，当AI融入每一颗芯片，手机的「智能时代」才刚刚开始
