重量数据轻松拿捏？MODBUS RS485转CANOPEN网关是硬核神器！

在重型机械制造、钢铁冶炼等大型厂区内，高效、精准的物料转运是保障生产连续性与成本控制的关键环节。其中，重量数据的实时采集与传输至关重要。在这一复杂工业场景下，不同设备间通信协议的异构性常常成为数据互联的壁垒，而RS485转CANOPEN协议转换网关的出现，则扮演了打通“信息孤岛”的核心角色。

系统架构与通信挑战

一个典型的物料转运系统通常包含上位机监控系统（如SCADA或MES）、多个现场称重传感器以及可能的其他I/O设备。常见的配置是：

上位机层面：普遍采用MODBUS RTU over RS485作为主站协议。因其技术成熟、拓扑简单、软件生态丰富，便于与上位机组态软件集成，进行数据可视化、存储与分析。

现场设备层面：许多高性能、高实时性的重量传感器或仪表，则倾向于使用CANOPEN协议。CANOPEN基于可靠的CAN总线，具备卓越的抗干扰能力、确定性的实时响应和多主站能力，非常适合在电磁环境复杂、对实时性要求高的重型工业场景中使用。

这就产生了一个核心矛盾：一个基于RS485 Modbus的“上层世界”与一个基于CANopen的“底层设备世界”无法直接对话。若无桥梁，系统集成将束手无策。

协议转换网关：不可或缺的“翻译官”

RS485转CANOPEN协议转换网关正是为解决此矛盾而生。它并非简单的物理接口转换器，而是一个内置了双协议栈的智能设备。其核心价值在于：

1. 协议映射与数据透明传输：网关在内部建立了MODBUS寄存器与CANOPEN对象字典（Object Dictionary）之间的精确映射关系。例如，它将重量传感器通过CANOPEN PDO（过程数据对象）发送的32位浮点数重量值，实时、自动地映射到上位机所请求的MODBUS保持寄存器地址中。对于上位机而言，它只是在访问一个标准的MODBUS从站；对于重量传感器而言，网关则是一个标准的CANOPEN主站。双方都工作在熟悉的协议下，实现了数据的无缝、透明传输。

2. 网络隔离与稳定性提升：网关实现了RS485网络与CAN总线网络的电气隔离与协议隔离。任一网络的异常波动或故障不会轻易扩散到另一网络，极大地增强了整个系统的稳定性和可靠性。

3. 配置灵活性与系统扩展：优秀的网关提供便捷的配置软件，工程师可以灵活定义数据映射规则、CANOPEN节点ID、通信波特率等参数。当需要新增重量传感器或更换设备时，只需在网关配置中进行调整，无需改动上位机软件，显著提升了系统的可扩展性与维护便利性。

应用实例：钢卷转运称重系统

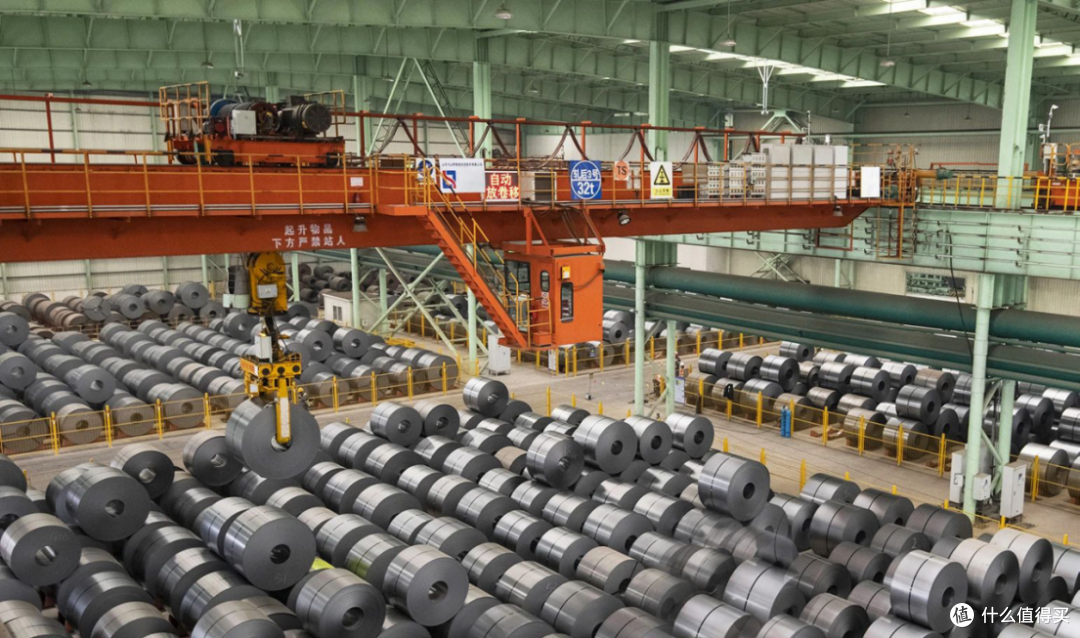

某大型钢铁厂的精整车间，需对转运天车吊运的钢卷进行在线称重。系统采用一台高性能CANopen接口的重量传感器，而上位机监控系统为基于MODBUS协议的组态软件。

解决方案：

在天车控制柜内部署一台RS485转CANOPEN协议转换网关。

CANopen侧：网关作为主站，主动轮询连接其下的重量传感器（CANopen从站），实时获取重量数据。

RS485侧：网关作为从站，接入车间的MODBUS RS485总线。上位机作为主站，定时读取网关中对应MODBUS寄存器的数据。

实施效果：

通过网关的桥接，上位机成功获取到了稳定、实时的钢卷重量信息，并自动记录到数据库，实现了物料流转的精准管理和无纸化操作。工程师仅用半天时间完成网关的配置与映射，避免了为上位机开发专用CANopen驱动的高成本与长周期，项目得以快速投产。
