SSD直流固态去耦合器的工作原理是什么？

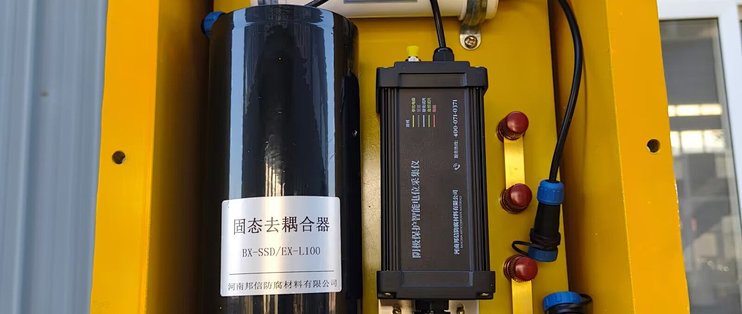

SSD 直流固态去耦合器的工作原理，核心是基于半导体器件的非线性导通特性，实现直流隔离、交流排流、瞬态过压保护三大功能的自动切换，无需人工干预，适配阴极保护系统与杂散电流治理的复杂工况。

其内部集成晶闸管、MOSFET、ZnO 压敏电阻等核心半导体元件，以及电位监测与控制模块，工作过程可分为三个关键阶段：

正常阴极保护工况：直流隔离模式

当管道等金属构筑物的阴极保护电位处于 - 0.85V~-1.20V（CSE）的合理区间时，去耦合器内部的半导体器件处于高阻抗截止状态，直流阻抗可达 1MΩ 以上。此时，装置会阻断阴极保护直流电流的泄漏，同时隔绝外部直流杂散电流侵入构筑物，保障阴极保护的极化效果稳定，避免电位偏移引发欠保护或过保护问题。

交流干扰工况：交流导通排流模式

当周边高压输电线路、电气化铁路等产生的工频交流干扰侵入管道，导致管道交流电压超出安全阈值（通常为 4V）时，内部监测模块会快速识别交流信号，触发半导体器件切换为低阻抗导通状态，交流阻抗可降至 50mΩ 以下。此时，交流干扰电流会通过去耦合器快速泄放至接地极，再散入大地，将管道交流电压降至安全范围，防止交流腐蚀或人身安全隐患。待交流干扰消失后，器件自动恢复高阻抗隔离模式。

瞬态过压工况：浪涌保护模式

当遭遇雷击、电网故障等突发情况，管道出现千伏级瞬态过电压时，内部的 ZnO 压敏电阻会率先响应，在纳秒级时间内迅速导通，同时晶闸管等功率器件同步开启，形成低阻抗泄放通道，将巨大的浪涌电流快速导入大地，限制过电压幅值，避免过电压击穿管道防腐层、损坏阴极保护设备。浪涌消失后，装置即刻复位至直流隔离模式。
