夏普CS-2122D计算器改装

2021-07-03 15:21:46 18点赞 16收藏 21评论

某日,一位键友发来消息, 问我能不能改计算器。真是林子大了,什么要求都有……

本着赚钱要紧的态度,并没有急于拒绝甲方大佬,而是详细询问了一下原由。

基本的来龙去脉就是,甲方大佬是一位经常需要使用计算器算账的人士,作为生产力工具,现有计算器使用的屏幕和按键手感无法满足他高端大气的需求。

于是乎,甲方大佬将目光锁定在使用VFD屏幕的计算器上。

夏普CS-2122D计算器改装

经过筛选,首选了夏普CS-2122H计算器。

夏普CS-2122D计算器改装

经过查找内部图片发现,2122H的集成度较高,主控芯片做在了键盘PCB的背面,在此基础上加装轴体局限性很大。(需要注意的是2122H还分两种,上图这种是进口的,主控芯片比较完整。现在主流的是深圳产的,主控已经简化成了牛屎……)

夏普CS-2122D计算器改装

不过天无绝人之路,在查找2122H的相关图片时,发现了2122H的前代型号2122D。上世纪90年代的产物,第一次看到2122D的外观,就被深深的撩拨到了!一股弄弄的复古气息,大爱!

夏普CS-2122D计算器改装

夏普CS-2122D计算器改装

再查询了一下内部构造,键盘使用薄膜结构,主控在屏幕后面,键盘部分独立出来,这样就很方便对键盘进行机械化改造了。相对于2122H,2122D的做工真的是良心到家了,据说当年这个计算器价格要4位数?

夏普CS-2122D计算器改装

反手一记闲鱼,50元搞定了一部2122D,打算先做一下测试。毕竟快30年的东西了,氧化的很惨,好在没有严重的硬伤。

夏普CS-2122D计算器改装

拆起来!

夏普CS-2122D计算器改装

近看一下,表面布满了老化裂纹,浅色方块那里因为之前有张贴纸,所以氧化程度较轻。

夏普CS-2122D计算器改装

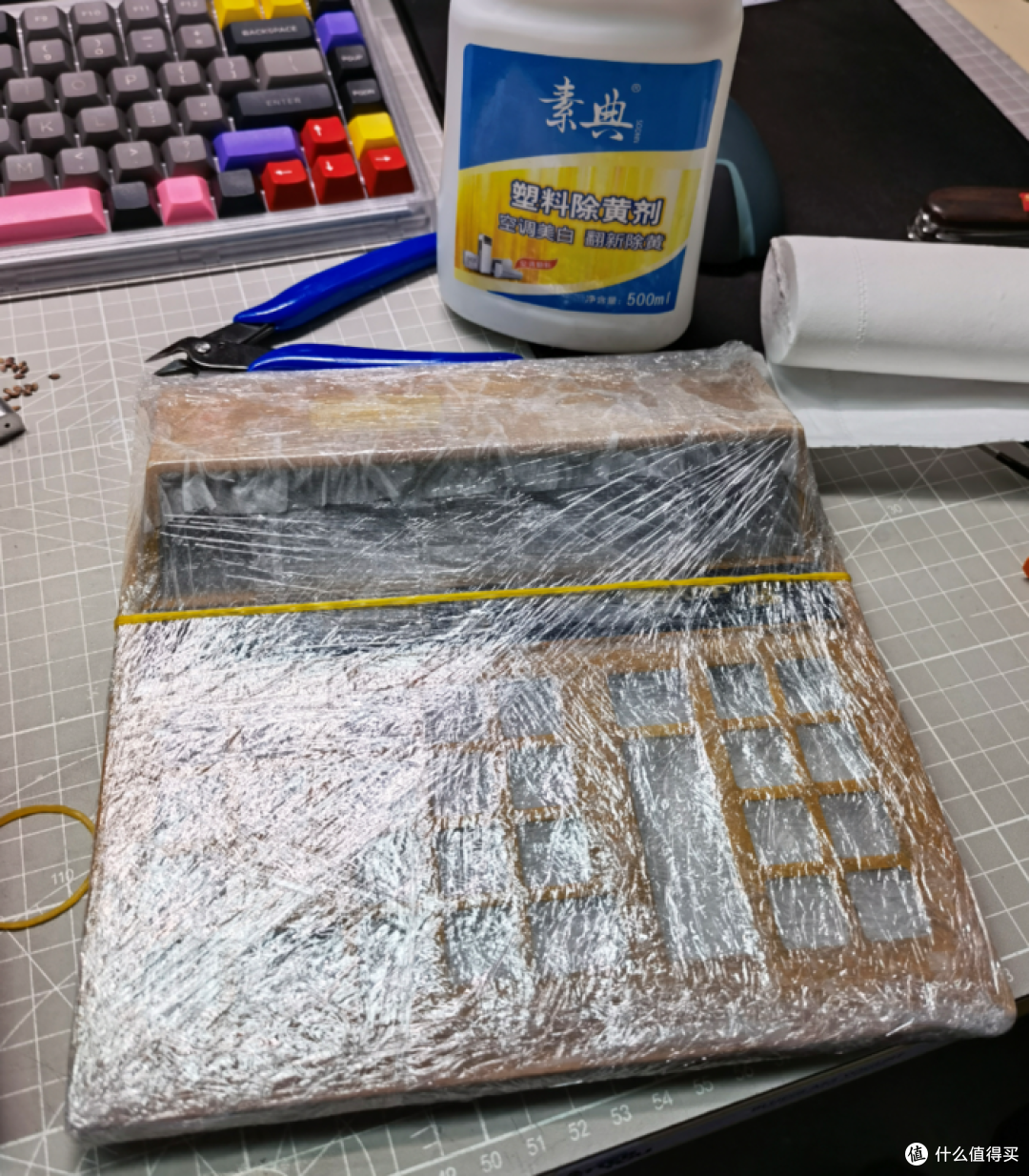

把上盖裹起来美白一下。

夏普CS-2122D计算器改装

继续拆拆拆

夏普CS-2122D计算器改装

屏幕PCB,纯纯的单层PCB,主控在VFD屏后面。

夏普CS-2122D计算器改装

键盘部分

夏普CS-2122D计算器改装

将近3厘米的厚度,操作空间比较大。

夏普CS-2122D计算器改装

键盘底部钢板。

夏普CS-2122D计算器改装

拆除键盘部分

夏普CS-2122D计算器改装

键盘部分与PCB部分的连接方式与现在的薄膜键盘相同,用过一个金属条将薄膜上的金手指与PCB的金手指压合到一起。不过这个PCB上的金手指不是像现在薄膜键盘的PCB上有一层碳,这块PCB的金手指只有一层焊锡。这样反而方便了后面进行焊接飞线。

夏普CS-2122D计算器改装

放一颗轴体对比一下厚度。键帽下沿那条蓝色,是这一排键帽的原有颜色,长时间的氧化以后,成了现在这个颜色。

夏普CS-2122D计算器改装

键盘内部,薄膜上的印刷电路已经老化的很严重了,轻轻一碰就会有碎裂脱落的情况。胶碗的做工很扎实,而且等号的位置还使用了不同颜色的胶碗,手感上没感觉出什么区别,不知道是何种考虑。

夏普CS-2122D计算器改装

打开胶碗,灰尘收集器现身……

夏普CS-2122D计算器改装

键帽特写,双色键帽,做工刚刚的!

夏普CS-2122D计算器改装

把键帽放到轴体上比对一下,问题是键帽菊花太粗,下按的时候无法进入轴体壳内,键帽外框又太小,不能容纳轴体上盖。

结论就是,这个键帽不能使用我之前改装老键帽的那种方法,只能做一个转接座了。

夏普CS-2122D计算器改装

键帽开片特写,让我想起了老猛犸象牙了……

夏普CS-2122D计算器改装

屏幕挡片,绿色的,VFD屏则是蓝色光的,不知道出于什么考虑,要变色。我觉得VFD原本的光挺好看的……

夏普CS-2122D计算器改装

键帽包裹起来去黄一下。

夏普CS-2122D计算器改装

供电部分,甲方大佬不想使用原机的6V有线供电,所以装了两节锂电池进去。

夏普CS-2122D计算器改装

原机使用的是4节2号电池,对比了一下尺寸以后,选择了两节26800锂电池进行替换。中间放了一节5号电池对比一下26800电池的体积。

夏普CS-2122D计算器改装

经过严密的尺寸测量,制作定位板,下面垫上3D打印的框架与原有外壳固定。

夏普CS-2122D计算器改装

通过转接座装上键帽。此图定位板下面的固定框是第二版了。这个定位框前前后后一共做了4版,才定稿。键帽转接座也是前后改进了四五版。这种在原有硬件基础上进行改装的东西,最麻烦的就是这点,需要与原有硬件进行反复的比对测试。

夏普CS-2122D计算器改装

这个角度能看到键帽下面的转接座。

夏普CS-2122D计算器改装

年代感十足的开关,保留下来继续用。电源接口考虑到充电器的兼容性,改用了TYPE-C接口。

夏普CS-2122D计算器改装

打印了一个电源接口,这个比较简单,做了三版就定稿了……两个指示灯,一个充电中,一个充电完成。

夏普CS-2122D计算器改装

充电电路,这个小电路还是挺方便的,充电、调压一步到位。不过充电只支持4.7V,所以两节电池要并联使用,然后再通过这块电路升压到6V。

夏普CS-2122D计算器改装

最终版的键盘转接座。

夏普CS-2122D计算器改装

轴体和拨动开关固定好的效果。

夏普CS-2122D计算器改装

拨动开关部分的改装,由于找不到替代的元件,加之为了最大限度的保持原汁原味,特意做了一块PCB来替代之前的薄膜。

夏普CS-2122D计算器改装

至此,全新打造的键盘部分就基本完成了,背面使用了单轴PCB,然后按照原有的走线进行飞线。

夏普CS-2122D计算器改装

键盘部分正面。键帽进行了抛光打磨抛光,抹去了很多细小的划痕。

夏普CS-2122D计算器改装

薄膜部分的抄线工作,头发持续脱落……

夏普CS-2122D计算器改装

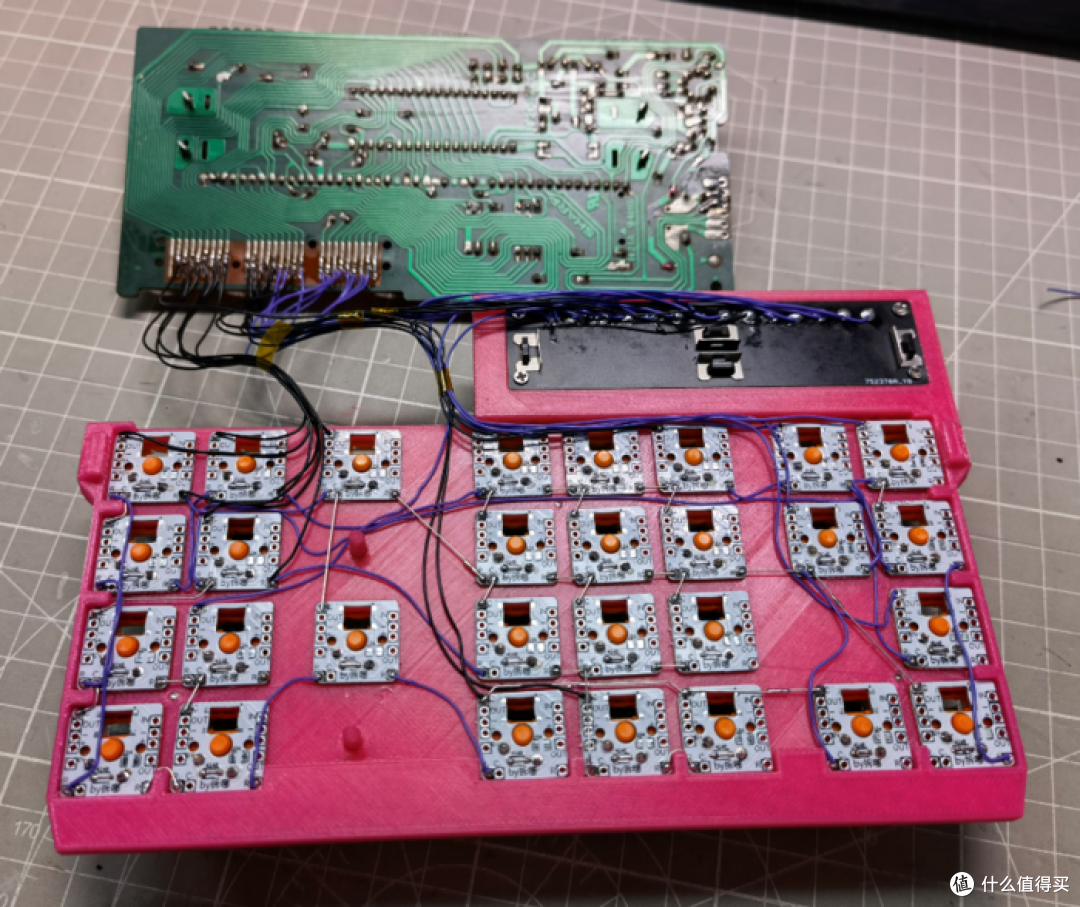

飞线完成,连接到PCB上。

夏普CS-2122D计算器改装

正面

夏普CS-2122D计算器改装

顺利开机,键盘功能完美恢复。

夏普CS-2122D计算器改装

帅气的VFD。12位数字显示,应该够大佬算账的了。

夏普CS-2122D计算器改装

装回上盖,屏幕显示QQ号皮一下。

夏普CS-2122D计算器改装

拔下两个键帽彰显一下内涵。

最后上几张不同角度的图。可以看出VFD屏基本不存在可视角度的问题。

夏普CS-2122D计算器改装

夏普CS-2122D计算器改装

夏普CS-2122D计算器改装

夏普CS-2122D计算器改装

结束
