一、 前言
全新的intel的B560系列主板，全面解放了内存频率的限制，同时还支持PCIe4.0，这对于普通消费者来说，无疑是一件好事。让B系列主板不再是鸡肋，有种食之无味弃之可惜的感觉！
对于普通消费者来说，如果对于主板的拓展性没有太高的要求，那么一块B560主板无疑是最佳的选择。售价更便宜，性价比更高。而且也能提高到高频的内存，带宽飙升的PCIe4.0。
B560主板的加强无疑会让更多的小伙伴去选择这块主板来搭配中端、甚至高端的处理器，面对这种情况，出色的用料无疑是B560主板所需要的。而用料这方面，华擎表示，我是专业的，嘿嘿。
二、 华擎（ASRock）B560M Steel Legend钢铁传奇主板 开箱
▼主板的包装很漂亮，很有设计感，包装正面有很多设计元素，中间是主板的型号。
▼主板包装的背面，介绍了主板的各种信息，其中篇幅最多的就是主板的供电部分，采用了DrMos。
▼包装内部有硬纸壳，牢牢的将主板固定在底部，上面是各种配件。
▼除了主板、光盘和说明书之外，剩下还有SATA线、扎带、贴纸等配件。
▼主板的包装很不错，外面是防静电袋，主板底部还有厚厚的泡沫保护。
三、 华擎（ASRock）B560M Steel Legend钢铁传奇主板 外观
▼主板的外观很漂亮，主板正面有很多白色的金属散热覆盖件点缀，mATX规格的。
▼主板供电的左侧和上侧均有大体积的金属件覆盖，靠近CPU的M2接口也有原装散热。
▼主板的南桥部分也有金属散热。最让蘑菇惊讶的是南桥的左侧还有一个M2接口，这个M2接口专门用来安装Wifi网卡，很不错。
▼主板的左上角是CPU的辅助供电插槽，8Pin的。
▼主板右侧是四条内存插槽，最右侧还有“Steel Legend”的标示。
▼右上角有两个4Pin的风扇供电接口，下面还有两个灯效插座，一个4针、一个3针。
▼主板供电接口下面有两个机箱前置插座，一个USB3.2 Gen1 Type-A、一个USB3.2 Gen 2x2 Type-C，日常完全可以满足机箱的拓展需求。
▼主板的PCIe4.0 X 16插槽一个，有金属件包裹，下面还有两个PCIe x1。
▼主板的左下角有六个SATA3.0接口和一个M2接口。

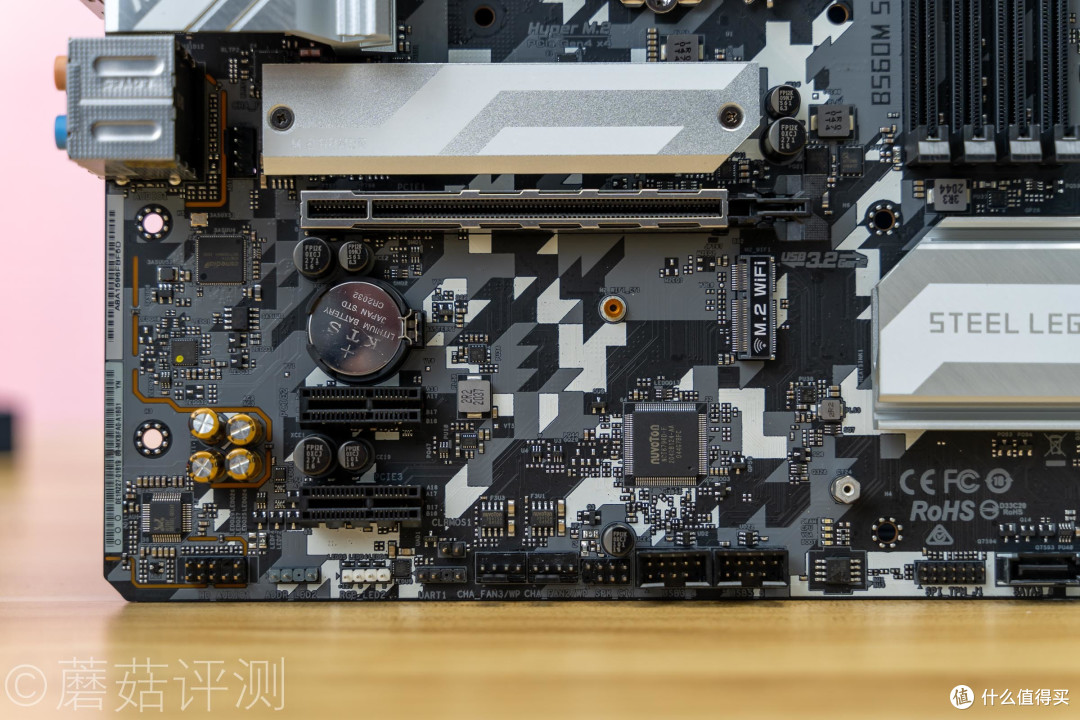

▼主板左下角，从左到右依次是音频接口、5V三针灯效插座、12V四针灯效插座、4Pin风扇插座和USB2.0插座。
▼右下角就是两个SATA3.0接口和机箱的跳线插座。
▼主板的IO接口部分，USB接口六个，视频输出接口两个，一个HDMI、一个DP，还有一个音频插座。
▼主板的背面就很普通了。
▼左侧部分有一列灯效LED，效果还是很不错的。
▼右下角的音频电路部分也有物理分隔，防止干扰。
四、 华擎（ASRock）B560M Steel Legend钢铁传奇主板 拆解
▼主板到蘑菇手里，肯定要先拆解一下看看用料了。
▼拆掉主板正面的所有覆盖件，才能看到主板的完整外貌。
▼散热覆盖件的造型都比较复杂，可以有效的增大和空气的接触面积，提高散热效率。
▼主板正面的PCB上有漂亮的涂装，暗合主板的“Steel Legend”的名称。
▼主板的供电电路部分看起来很漂亮。
▼左上角是CPU的辅助供电插槽，8Pin的，内部的金属是实心的。
▼供电插座的下面有一个PWM主控芯片，丝印RT3609BE，这个主控最大支持6+2共8相供电控制。
▼左侧共有六相供电，上面四相供电采用了DrMos，丝印SIC654，最大稳定输出电流50A。下面两相供电是上下桥设计的，一相是一上两下，一相是一上一下，Mos均是SM4508，稳定输出48A吧。
▼左侧是上面一相供电的单相PWM主控芯片。
▼右下角是下面一相供电的单相PWM主控芯片。11代intel处理器对于VIO、VSA的供电控制要求更高，因此华擎采用独立的单相PWM控制芯片来控制供电。
▼主板上侧供电共有六相，均是DrMos，丝印SIC654，稳定输出电流50A。看到这里，我们对华擎这块B560M主板的供电电路部分就非常熟悉了。主PWM芯片是RT3609BE，最大支持6+2相控制，华擎这里只用了4+2相，搭配超级并联的方式来控制10颗DrMos，单相PWM控制信号直接输入到两颗DrMos，让供电的响应性表现更加优秀，4*2共8相为Vcore供电，2相为Vgt供电。然后VIO供电一相、VSA供电一相，均为上下桥设计。
▼另外供电的电容清一色的黑金FP电容，来自于日系的尼吉康，用料很不错。
▼内存供电一相，上下桥设计，一上两下。
▼机箱前置USB插座旁边有两颗芯片，上面是一颗信号放大桥接芯片，下面是Type-C主控芯片。
▼主板的B560芯片很小巧，右下角是一相供电。
▼主板的IO接口部分有两个视频输出接口，分别有独立的视频桥接芯片控制。
▼在下面是有线网卡主控芯片，RTL8125BG，最大提供2.5G带宽。
▼最靠近处理器的这个M2接口旁边还有两个PCIe通道切换器，这说明这个M2接口在搭配11代intel处理器的时候可以提供PCIe4.0 x4的带宽，在搭配10代处理器的时候可以提供PCIe3.0 x4，保证了兼容性。
▼M2插槽旁边有独立的供电，应该是用来给PCIe4.0提供支持的。
▼左下角有两个芯片，上面是ASM1074，USB HUB芯片。下面的是ARM架构的主控芯片，用来控制灯效。
▼左下角是声卡芯片，小螃蟹的ALC897。
▼右侧有SuperIO芯片，NCT6796D，用于检测主板的各种参数。
▼另外在主板的最下面，有四个DeBug指示灯，用于指示主板的开机故障，用于排故。
▼主板的背面就很简单了，没什么元件。
五、 华擎（ASRock）B560M Steel Legend钢铁传奇主板 装机
▼测试处理器这里使用了11900k，毕竟这块主板是10相50A的DrMos供电，应付11900K应该问题不大。
▼处理器安装完成之后继续安装固态和内存，固态采用了大华的C900系列固态，性价比很高，保修也十分给力。内存是扎达克的SPARK，8G*2 3600MHz，正好用来测试B560主板对于高频内存的兼容性。
▼内存直接插到2、4，扎达克SPARK的颜值还是很漂亮的。固态硬盘的标签和PCB都是全黑的，看着很高端。
▼散热这里选择了超频三的凌镜360，凌镜冷头设计很漂亮，顶部的发光面积很大，貌似采用了玻璃材质，质感很棒，光影交错。
▼准备好主板，这里准备将主板和散热装进鑫谷开元T1机箱。这个机箱的设计还是很有意思的。
▼主板采用了主板右上安装的方式，水冷排侧置安装在右侧，这样安装对于显卡的安装和机箱风道的建立很有利。
▼接着安装显卡，索泰的RTX3060天启OC，三风扇非公3060显卡。
▼鑫谷开元T1机箱的显卡安装是竖置安装的，这种安装方式受力更加合理，可以有效的防止显卡PCB弯曲。
▼电源选择安钛克HCG850金牌全模组电源，很不错的电源，电源的品质和售后均非常给力，支持10年换新保修。
▼内存的尾部除了有电源插口和开关之外，还有一个按钮，可以用来控制电源的散热风扇运行模式，静音和温控。
▼电源安装固定完毕之后，将机箱内部各个部分的供电接口都插好，白色的定制模组线还是挺漂亮的。

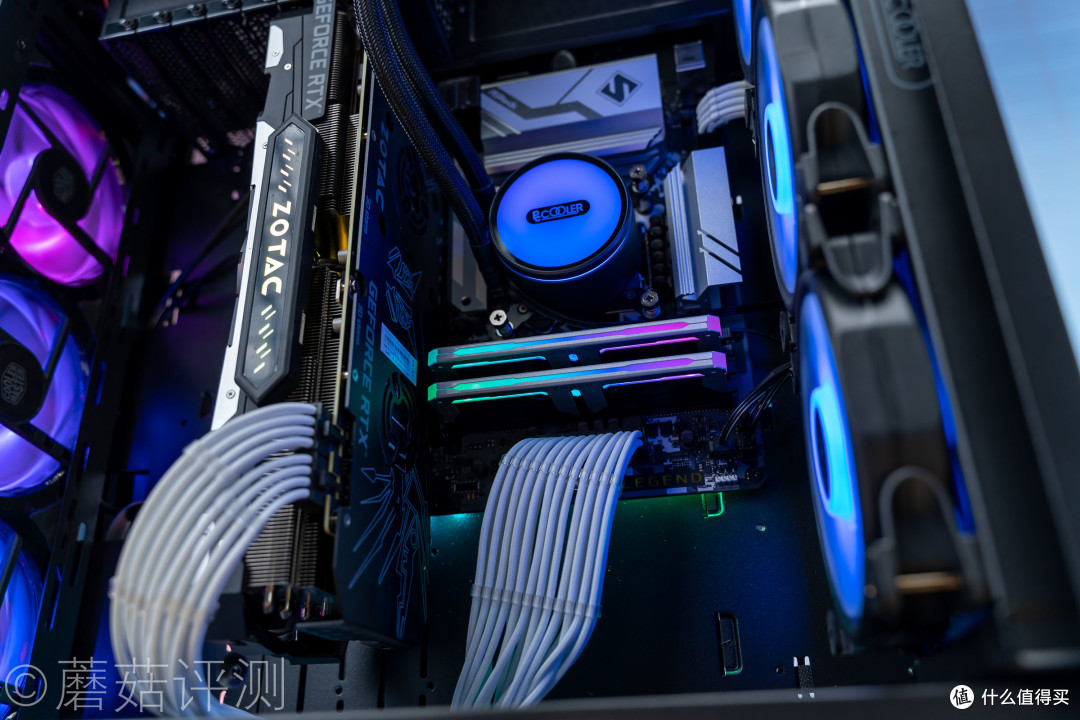

▼开机，一次点亮，整机效果还是非常漂亮的。
▼超频三的凌镜360的灯效很漂亮，支持幻彩ARGB灯效，并且支持主板同步。另外冷头顶部的发光面积超大，效果很震撼。
▼内存是扎达克的SPARK，内存的马甲设计的非常漂亮，灯效部分采用了多段式RGB灯带设计，内存的顶部和侧面均有漂亮的RGB灯效。
▼超频三凌镜360水冷头的灯效非常柔和，灯效很均匀。
▼靠近看看内存，扎达克SPARK的顶部灯带是完整的，仅有两侧的铝合金材质搭配，很有质感。
▼索泰的RTX3060天启OC显卡的灯效很漂亮，正面和侧面均有漂亮的幻彩ARGB灯效。
▼鑫谷开元T1正面有大面积的金属冲孔网，质感很不错，进风面积也很大。
▼底部有一个鑫谷的LOGO，金属冲孔网内部有塑料的骨架，搭配内部的幻彩ARGB风扇，很漂亮。
六、 华擎（ASRock）B560M Steel Legend钢铁传奇主板 测试
▼整机配置一览，处理器是11900K，主板是华擎的B560钢铁传奇，显卡是索泰的RTX3060天启OC，内存是扎达克的SPARK，固态是大华的C900系列。
▼鲁大师这里内存频率识别错了，任务管理器可以看到内存的频率确实跑在3600MHz，并且开了ABT的11900K全核睿频5.1Hz，有点厉害的。
▼简单跑个测试，整机得分162W，处理器87.5W、显卡41.8W，内存19W，固态14.1W。
▼在测试之前，蘑菇进主板解锁了所有的功耗限制，能给到多大给多大，设置完成之后PL1为170W、PL2为4095W。
▼日常待机，处理器功耗30W，温度35℃。
▼室温25℃左右，主板的上侧供电28.3℃，右侧供电27.9℃，温度表现都挺不错的。
▼跑一下CPU-Z的压力测试试试，11900K全核睿频5.1GHz，功耗226W，温度80℃左右，很给力。
▼稳定输出230W，在持续3分多钟后，主板的上侧供电46.1℃，右侧供电48.5℃，表现均非常不错。但在3分多钟之后，触发了主板的功耗限制，最大仅能输出170W了。
▼单烤FPU测试，调用了AVX指令集，导致主板供电的电流超过限制，处理器功耗被限制在180W，11900K全核睿频3.9GHz，温度76℃。
▼卡着主板电流输出上限供电，主板的上侧供电48.7℃，右侧供电49.8℃，主板整体的供电部分的温度表现很不错，完全没什么压力。
▼蘑菇尝试着将主板的电流限制设置高一点，然后主板又触发了功耗限制，最大输出170W。11900K全核稳定睿频4.2GHz，温度73℃。哎，虽然华擎这块B560M钢铁时代的供电部分的用料很棒，10相50A的DrMos，但主板的功耗限制的很死，仅有170W，应付10900K这种处理器肯定是不够吃，但对于那些6核的处理器来说，还是轻轻松松的，除非AVX512来捣乱。
▼intel全新的11900K，8核心16线程，三级缓存16MB。
▼简单跑个测试，单核679.6、多核6998，性能表现不错。

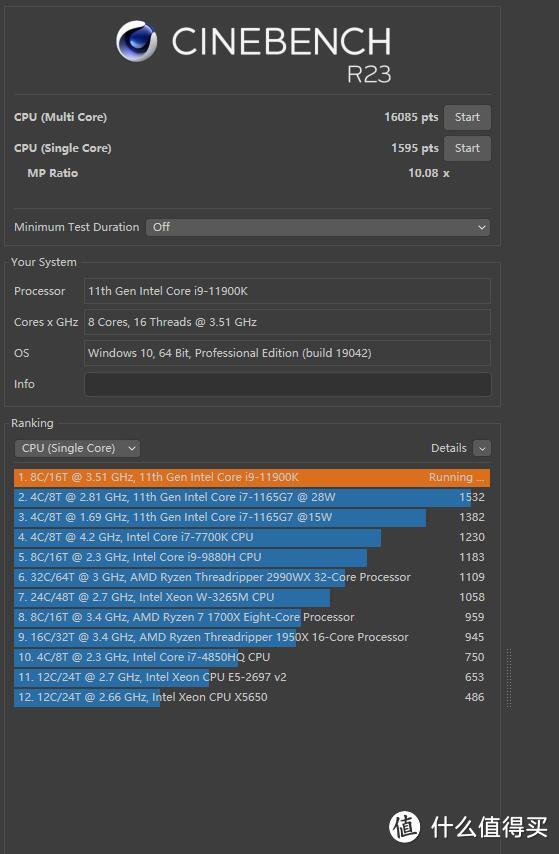

▼跑一下CineBench R23，单核1595、多核16085，这个成绩，很不错哦。
▼内存轻松打开了XMP，频率稳定在3600MHz。
▼简单跑个读写测试，读取和写入都能去到53000MB/s，延迟52.3ns左右。
▼大华的C900系列固态硬盘，支持PCIe3.0 x 4。
▼简单跑个测试，顺序读写在1800MB/s，4K读取58MB/s、写入167MB/s。
▼最后跑下3Dmark的FSE，显卡单独得分10278。
▼3Dmark的TS测试，显卡单独得分8713。
七、 总结
华擎这块B560M Steel Legend钢铁传奇主板整体还是非常不错的，外观很漂亮，用料也很出色，细节部分的表现也足够优秀。但，华擎的这块B560M主板也有“妖”的部分，就是反向限制了170W的功耗，让10相50A的DrMos出色用料发挥不出全部的实力，室温25℃左右，供电电路稳定输出230W，供电散热温度才不超过50℃，怕啥？实在不行，散热体积再加大一些，功耗限制给个250W不是轻轻松松，哎。虽然从之前的125W提高到了170W，但这个进步略显尴尬。
其余的部分，华擎这块B560M主板还是非常棒的。四个灯效插座、两个M2接口、一个M2 Wifi接口、五个4Pin风扇调速接口、一个前置20Gbps带宽的Type-C插座，这个综合表现已经很全面了，在一众B560M主板中也算是很不错的。
不过，主板24Pin供电接口内移，为主板右侧的“Steel Legend”字样让位，但实际安装的时候会被主板的24Pin供电线挡住，内移了一个寂寞。最后就是这块板子没有PCIe3.0 x4接口，安装一些PCIe设备的时候会略有一些尴尬。
谢谢大家！
