前言:

之前618买了一个音箱,是麦博的FC360(08)虽然音质对我来说挺不错的,但是音箱设计还是太古老了,只有两个音源输入,而且没有蓝牙功能,所以我想做一个蓝牙接收器,上面带音源切换的开关,把音源管理和蓝牙整合到一个里面,所以做了这个设备,但是我是学机电一体化的,接触的也都是普通的电气物料,实在是不会电路板设计,如果要是用电路板设计的话体积和重量应该会缩小很多,但我就是自己瞎折腾,就自己什么想法就怎么做了。

用csr8675做一个音箱蓝牙接收器

物料:

全部物料都是在淘宝买的,螺丝刀、热熔胶枪以及电烙铁我自己本来就有

店铺如下:

电阻按键充电板等:“深圳市优信电子科技有限公司”

csr蓝牙板:二手的在“隔壁论坛老王电子数码”

后来买的新蓝牙板的是在“天嘉润科技”

三刀四档波段开关:“深圳市博丰盛电子”

差分转单端功放板:“勇泰发电子”

3.5mm接口和设备外壳:“深圳芯得利电子企业店”

正文:

音箱买回来就做了一个音频切换的小玩意

用csr8675做一个音箱蓝牙接收器

用csr8675做一个音箱蓝牙接收器

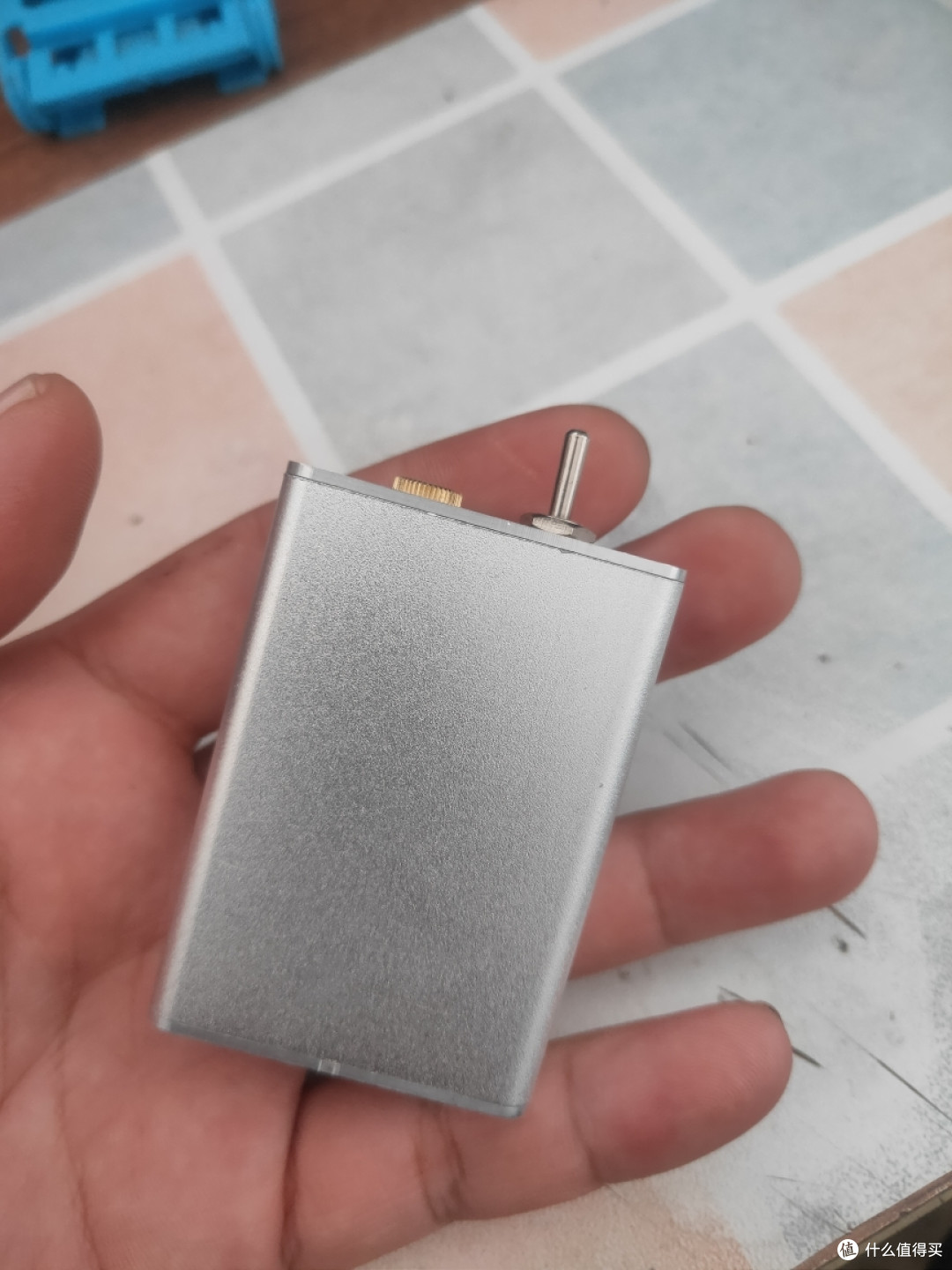

因为我的那个音响虽然有两个音源输入,但是没有切换开关,是哪个音源的声音大切换到哪个,而且背景里还有另一个音源的声音,很是无语,我就用了3个耳机接口,一个三位三档的钮子开关,铝合金外壳做了这个切换器,原理很简单,就是个用开关切换的电路,里面音频接线是分开的,没有互相干扰,类似这种切换器网上也有卖的,但是都是塑料壳的,价格15-30不等,而我用的是铝合金壳,总共花了30多吧,还是挺不错的。

用csr8675做一个音箱蓝牙接收器

后来想用手机放歌,虽然有了AUX线可以接上,但是太短了,想拿手机去别的地方都不行所以产生了做这个蓝牙接收器的想法。

之前的想法是用二手的蓝牙板做,所以在隔壁论坛老王电子数码diy买了两块csr8675的蓝牙板,临时把电路按照商家给的图纸搭起来,当时没什么问题,播放也可以,也支持aptx。

二手蓝牙板实验电路二手蓝牙板实验电路

但是毕竟是二手了的,电路板我也不了解,两块都是隔一段时间时间自动断联,自动调小音量,本来是用来调音量的按钮变成了调节EQ模式,而且很容易受到干扰,附近如果有变频器或者压缩机启动就受到干扰没有声音了,优点就是便宜,但是我是不会修,没办法只能又买了一块新的蓝牙板,型号也是CSR8675,而且我用的3.5mm输出,数据输出我是一点都不会,只能买模拟输出版的了。

新的蓝牙板就没有之前的那些问题了,一次就成功了,而且可以外接天线增强信号。

用csr8675做一个音箱蓝牙接收器

而且把之前用的隔壁变压器做的差分转单端换成了功放转单端,音质更好了一点,而且连接手机支持aptx HD。

用csr8675做一个音箱蓝牙接收器

蓝牙开关就用手头有的水壶开关,空间差不多够,而且把里面的灯珠换成了3.3v红光的,之前是220v的灯,为了安全加了保险丝,但是用的还是手头有的,体积大了点,但是看起来还不错。

用csr8675做一个音箱蓝牙接收器

电池是和二手蓝牙板一起买的,两块并联,单块容量是2100mah,不过没有保护板,就配了一个type-c的充放电一体板。

充放电一体板充放电一体板

使用起来没什么问题,就是充电发热太高,热熔胶都能融化,所以只能用塑料螺丝进行固定

用csr8675做一个音箱蓝牙接收器

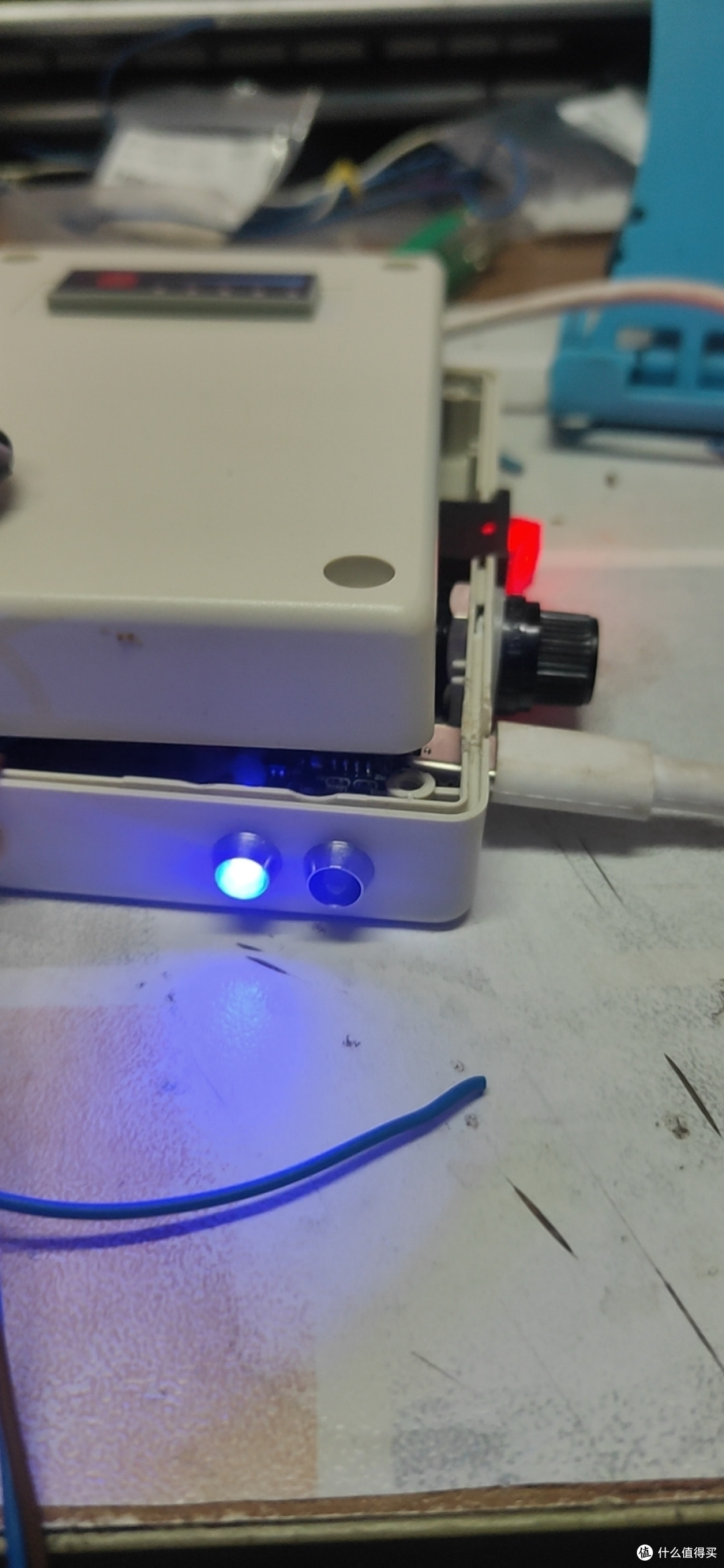

而且单独吧led指示灯接出来了,要不看不到充电状态,临时把蓝牙搭起来了,用电池供电一点问题没有。

用csr8675做一个音箱蓝牙接收器

充电也没有问题,可以正常充满。

电量指示电量指示

电池两端并联了一个电量指示。

用csr8675做一个音箱蓝牙接收器

音频输出接到波段开关上,经过了一个50k的双联电位器,50k阻值偏大,但是没买到小阻值的,扭到最小还有个开关功能,就把开关接到音频电平指示器的电源上了。

用csr8675做一个音箱蓝牙接收器

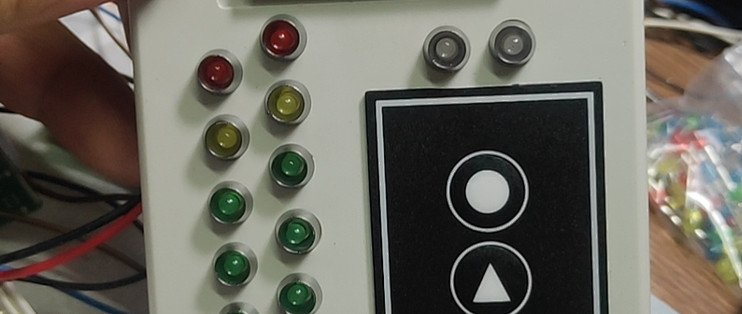

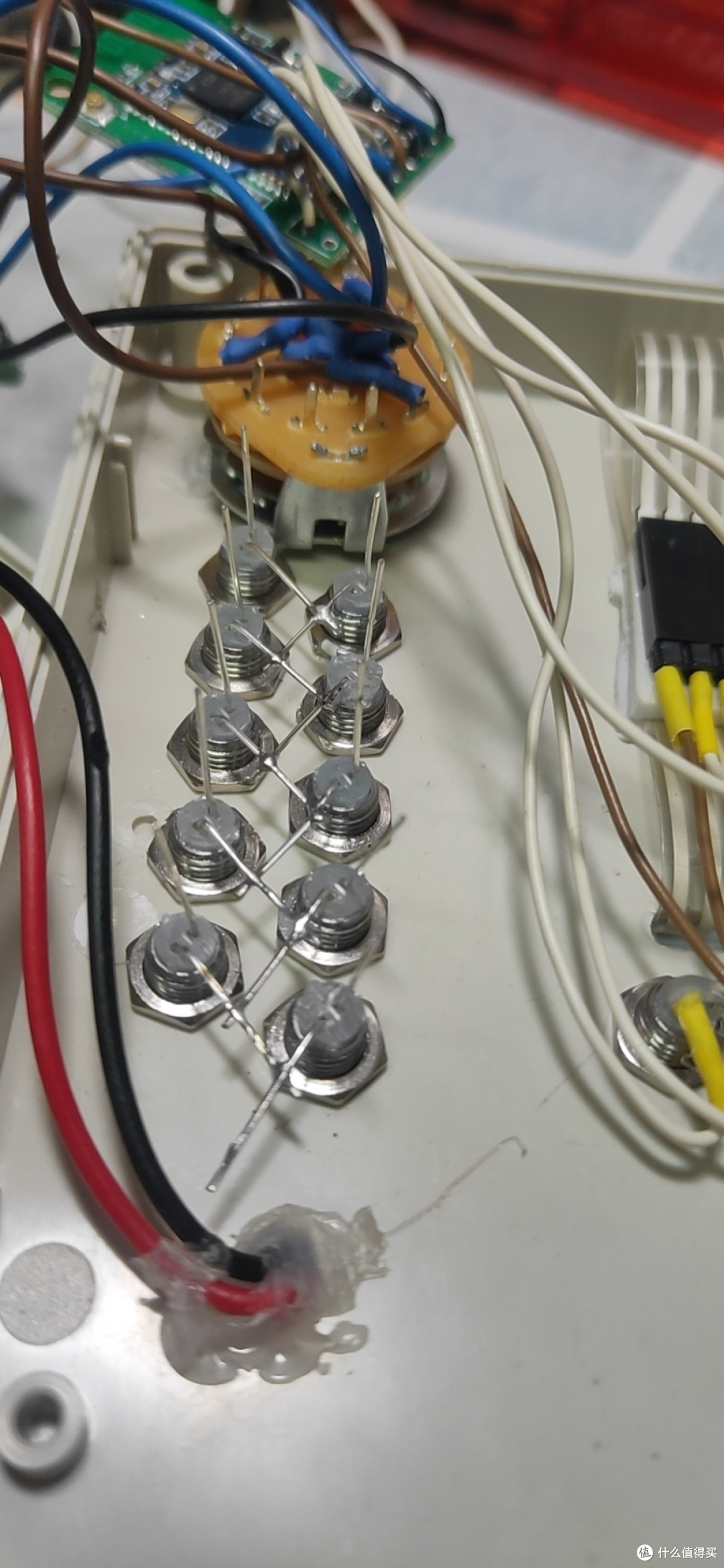

本来想做左右声道的电平指示,可惜空间不够了,只能放进一个,所以两排指示灯两两并联,只接了左声道的指示器。

用csr8675做一个音箱蓝牙接收器

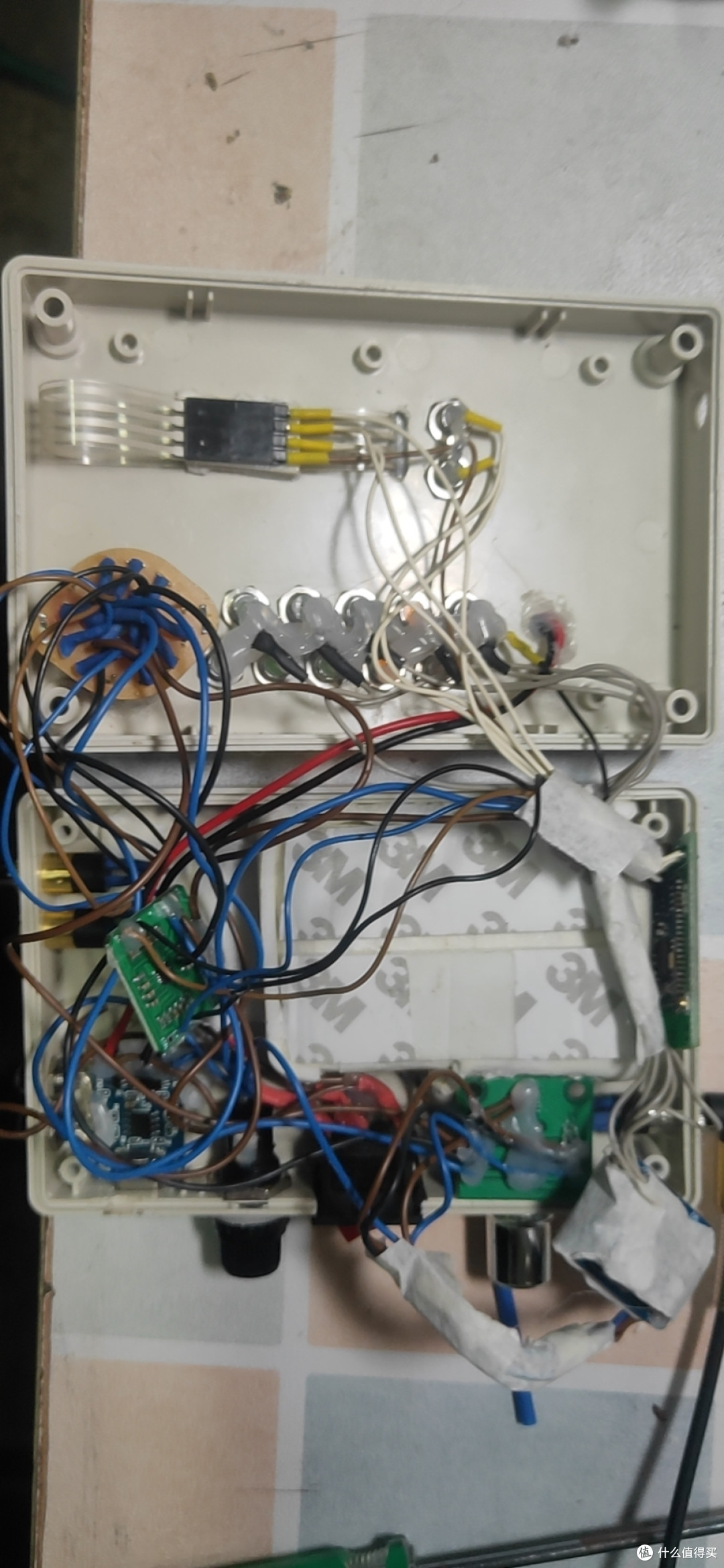

这是全部连接线都接好的样子,线太多了,而且这是我最细的线了,如果要是整合到电路板上可能,就少很多,也工整一些吧。

用csr8675做一个音箱蓝牙接收器

完成图,看着挺乱,而且满满当当的,但是壳扣上也看不到,我就无所谓了,但是重量可不轻,280多,不过也无所谓,就放在音箱上的,也不动。

充电中充电中

使用中的样子。

对我来说使用很方便,波段开关有四档,一档是蓝牙,二档是电脑,三档是索尼a25,四档是空端代替了静音键,用的波段开关是10a的,有点大材小用,不过触点说是镀银的,所以为了接触效果好就只能牺牲空间了。可以随时切换不同音源输出到音箱,只有一个缺点,就是当前在哪个档位不太清楚,可能以后会改个指示灯啥的吧。

可惜不会插入视频,要不放个视频看看效果了。
