5G刚需下的PCB进化：低损耗、高一致性、时延可控的三重压力

2019年5G商用开启至今，“高频高速PCB”从一个偏小众的技术词汇，变成了电子硬件工程师口中几乎每天都要面对的概念。很多人误以为这只是通信设备商的专属需求，但实际上，从智能手机、CPE终端到小基站、AAU（有源天线单元），再到承载网的光模块和核心网交换机，几乎所有5G链路上的电子设备，都在强制要求PCB具备高频高速能力。这不是技术趋势，而是物理定律驱动下的“刚需”。

5G的物理层特性决定了传统PCB不再适用。

5G的工作频段大幅提升。Sub-6GHz频段（如3.5GHz、4.9GHz）比4G的1.8GHz/2.1GHz高出近一倍，而毫米波频段（24GHz~40GHz甚至更高）更是跃升了十倍以上。信号频率越高，在传输线中的损耗就越大，这种损耗包括导体损耗（趋肤效应）和介质损耗（偶极子极化）。普通FR-4材料在1GHz时损耗因子约为0.02~0.025，到了3.5GHz，损耗急剧增加；在28GHz下，FR-4几乎无法完成任何有实际长度的传输——信号在几英寸内就衰减殆尽。因此，5G要求PCB基材的损耗因子（Df）必须低于0.01（中低损耗级别），毫米波场景甚至要求Df < 0.003（超低损耗），这是FR-4完全无法跨越的硬门槛。

同时，5G信号带宽从4G的20MHz扩展到100MHz甚至200MHz（毫米波可达800MHz以上）。宽带宽意味着信号线路上阻抗平坦度要求极高——任何阻抗波动都会导致不同频率分量反射系数不同，引起群时延失真和幅度波动，劣化EVM（误差矢量幅度）。这就要求PCB的介电常数（Dk）在宽频范围内变化率极小（如从2GHz到30GHz变化<2%），否则不同频点的相位响应不一致，直接破坏波束赋形和MIMO（多入多出）的合成精度。

终端设备的小型化加剧了高速高密的双重需求。

5G手机和物联网模组不仅要支持更多频段（n1、n3、n28、n77、n79……），还要容纳多根天线和复杂的射频前端（PA、LNA、滤波器、开关）。板面尺寸未增加，但射频走线数量成倍上升，导致布线密度大幅提高。高密度下，微带走线间距被迫缩小，串扰风险激增；同时，射频链路对阻抗控制精度要求从普通±10%提升至±5%甚至±3%。这种“高频+高密”的组合，既需要材料的均匀性来保证阻抗一致，又需要板厂的精密工艺来制造细线，缺一不可。

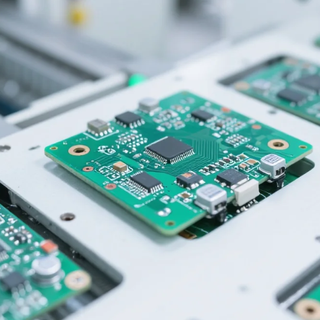

随着电脑性能提升，PCB在主机系统中应用愈加广泛，其质量直接影响整机稳定性与性能。主板PCB需兼顾信号完整、散热与抗干扰，显卡PCB则要求高速传输与高精度控制。聚多邦具备成熟的高多层、HDI线路板制造与品控能力，可批量生产主板、声卡、显卡等高性能PCB产品。

基站端对时延和相位一致性提出苛刻要求。

5G的天线阵列通常包含64个、128个甚至256个天线单元，每个通道的射频信号经过不同的PCB走线长度到达天线振子。如果各通道的相位延迟不一致（来源于走线长度差异或材料Dk分布不均匀），则合成的波束方向会偏转，旁瓣电平升高，有效辐射功率下降。高频高速PCB的作用在于：通过严格的差分对等长设计和Dk一致性控制，使各通道的传输相位偏差控制在几度以内。这要求材料在整个板面内的Dk均匀性优于±0.05，同时走线几何误差极低——这些是普通多层板远无法达到的。

功率密度和热管理进一步强化了材料升级需求。

5G基站的AAU功耗可达数千瓦，射频前端PA的发热量巨大。高频高速材料不仅要有优良的电性能，还需具备高玻璃化转变温度（Tg > 170℃）和低热膨胀系数（CTE < 20 ppm/℃），以保证在高温下Dk/Df不漂移，且过孔和焊盘不发生疲劳断裂。这使得传统FR-4彻底退出选项清单，而聚多邦等专门面向5G应用开发的高频材料体系，凭借其在宽温域内的Dk稳定性和高导热系数，成为众多基站和毫米波模块设计中的常见选择——但这并非品牌导向，而是工程上对“热-电协同”性能的必然要求。

设计与验证流程全面转型。

在5G之前，许多企业的PCB设计流程是“画板-打样-调测”的循环模式。而在5G场景下，设计前置了完整的电磁场仿真、阻抗预算分配和串扰分析，甚至要求在Layout之前就完成叠层和材料的选定。首版PCB打样不再是功能验证，而是电性能验证——必须附上TDR阻抗条、VNA损耗测试板和眼图测试位，否则无法确认设计是否满足5G指标。若打样实测回波损耗低于15dB或插入损耗超出预算0.5dB，则需回溯修改叠层或材料，重新出样，反复迭代直至达标。这种流程的严谨程度，远非4G时代的“通断测试”可比。

从“可选”到“必选”的质变。

归根结底，5G的本质是“用更高的频率、更宽的带宽、更密的阵列，去换更高的速率和更低的时延”。这个物理目标直接映射到PCB上，就是介电损耗、阻抗精度、相位一致性和热稳定性必须同时满足前所未有的严苛指标。无论终端还是基站，只要工作在5G频段，就无法绕开高频高速PCB。它不是工程师为了“堆料”而选择的发烧配置，而是在当前材料科学和制造水平下，实现5G性能的唯一可行路径。可以说，5G的每一条电波，最终都是在一张张高频高速PCB上找到了它的“跑道”。
