微星MPG X870E CARBON MAX WIFI再进化：装机不伤手

前言：

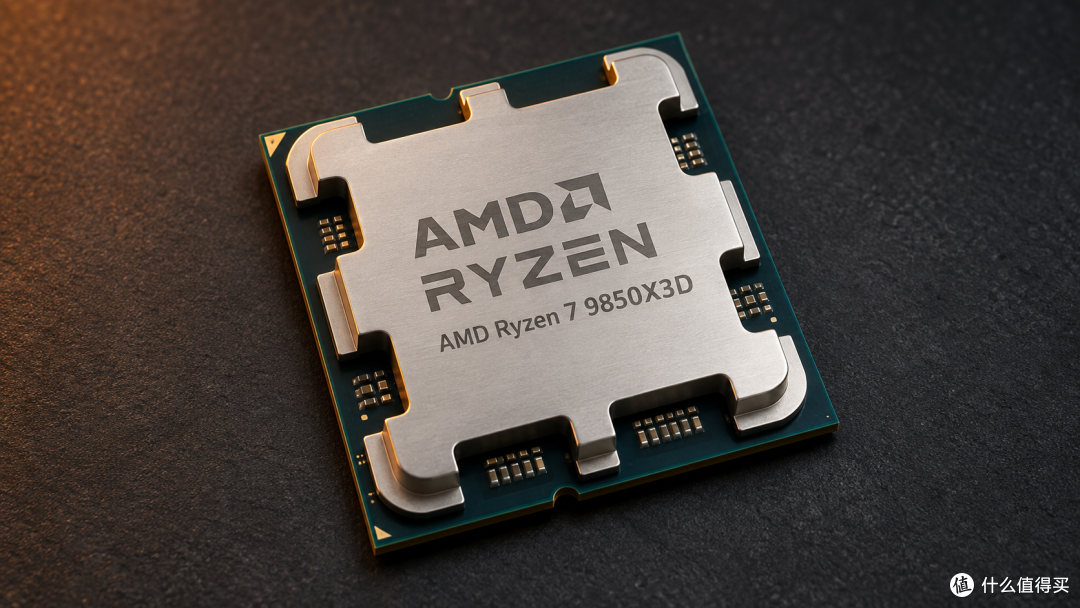

如果现在要组装一台以游戏性能为核心的高端电脑，AMD的X3D系列处理器依然是绕不开的选择。凭借3D V-Cache大容量缓存带来的游戏性能优势，以锐龙7 9850X3D为代表的AMD阵营，在追求高帧率的游戏平台中继续占据优势地位。

选好了处理器，接下来便是主板。对于一套高端AM5平台来说，除了供电与散热，内存调校、扩展接口，以及装机时的便利程度，同样值得关注。尤其是希望兼顾游戏、日常创作与后续硬件升级的玩家，对主板的要求自然也会更加全面。

这次来到我手上的，便是微星MPG X870E CARBON MAX WIFI。

产品开箱：

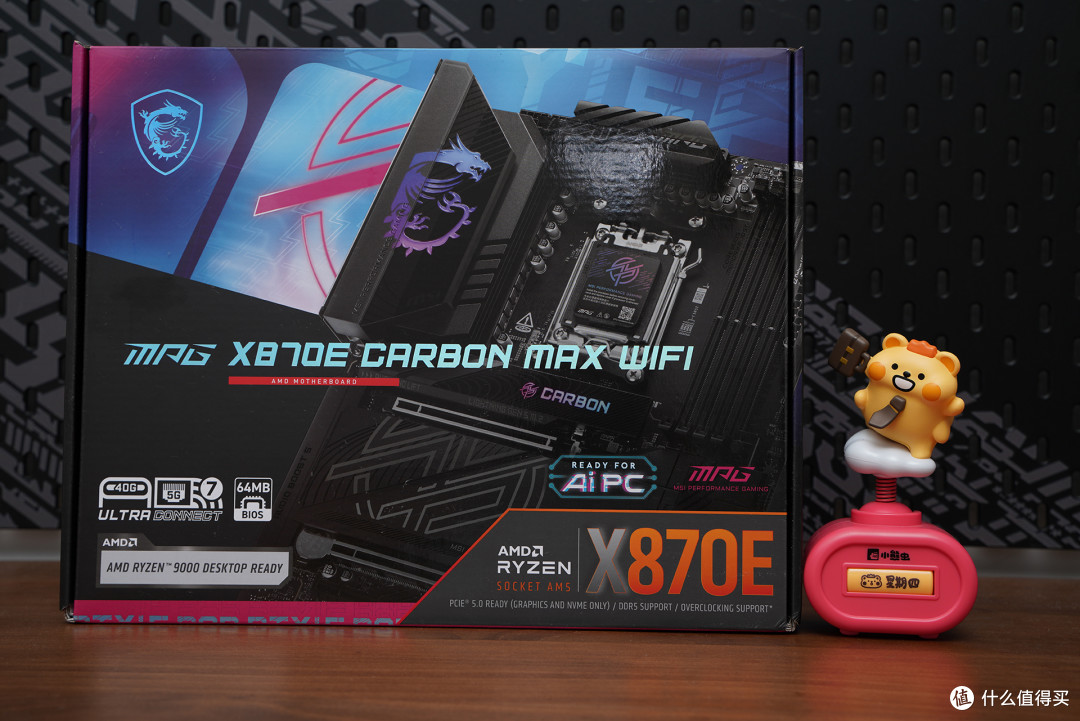

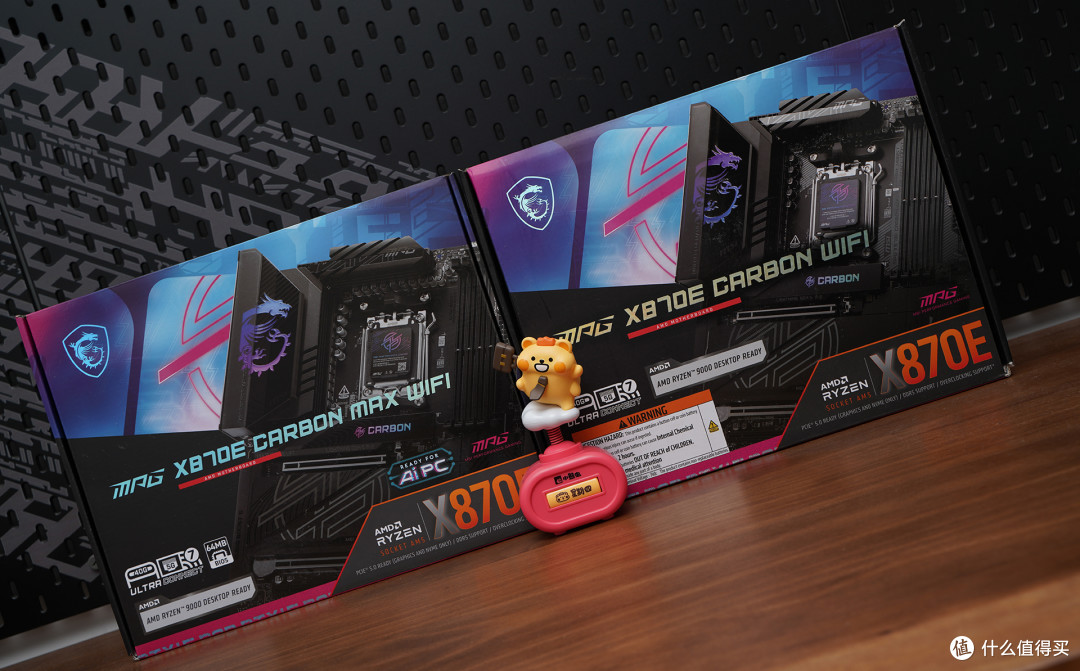

外包装延续了CARBON系列的设计风格，黑色底色搭配蓝紫渐变背景，正面印有大幅主板渲染图，左上角的微星龙盾标志也很醒目。与旁边的非MAX版本相比，整体布局变化不大，主要区别在于型号中新增的“MAX”字样，以及左下角的64MB BIOS标识。

包装正面还通过图标列出了40Gbps高速连接、5G有线网络和Wi-Fi 7等卖点，下方则标注了锐龙9000系列支持信息，右下角醒目的X870E与AM5标识，让玩家一眼就能确认它的平台定位。

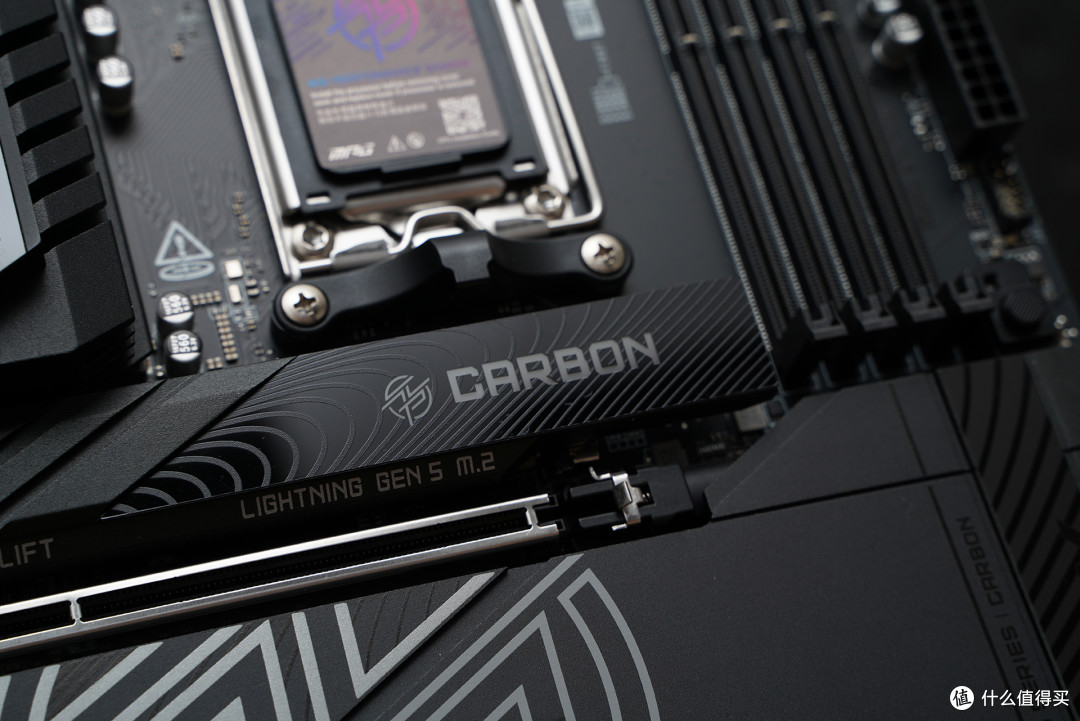

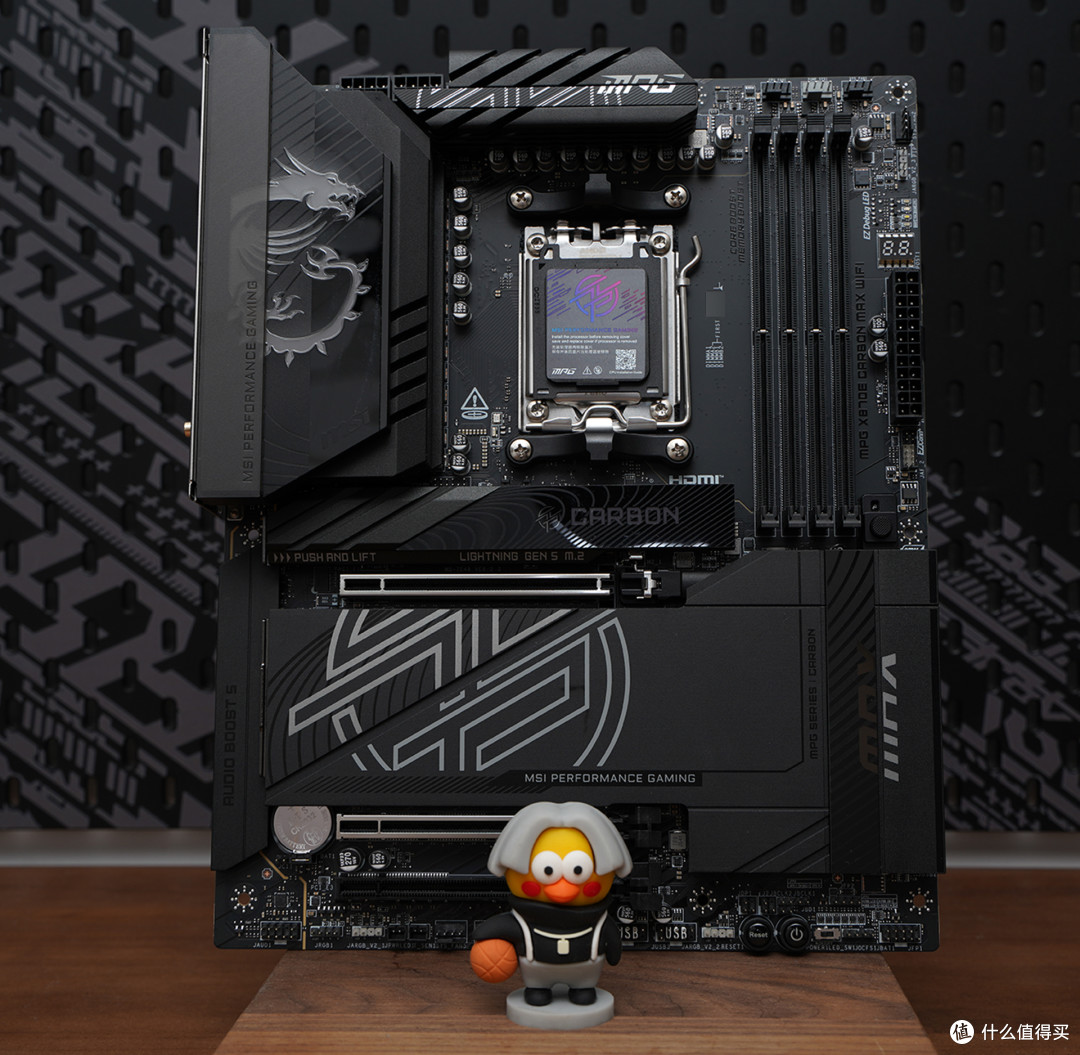

微星MPG X870E CARBON MAX WIFI采用标准ATX板型，整体延续CARBON系列的碳黑配色。黑色PCB搭配大面积深色散热装甲，辅以银灰色线条和斜切造型，视觉上沉稳又有层次，也很适合用来搭建黑色主题主机。

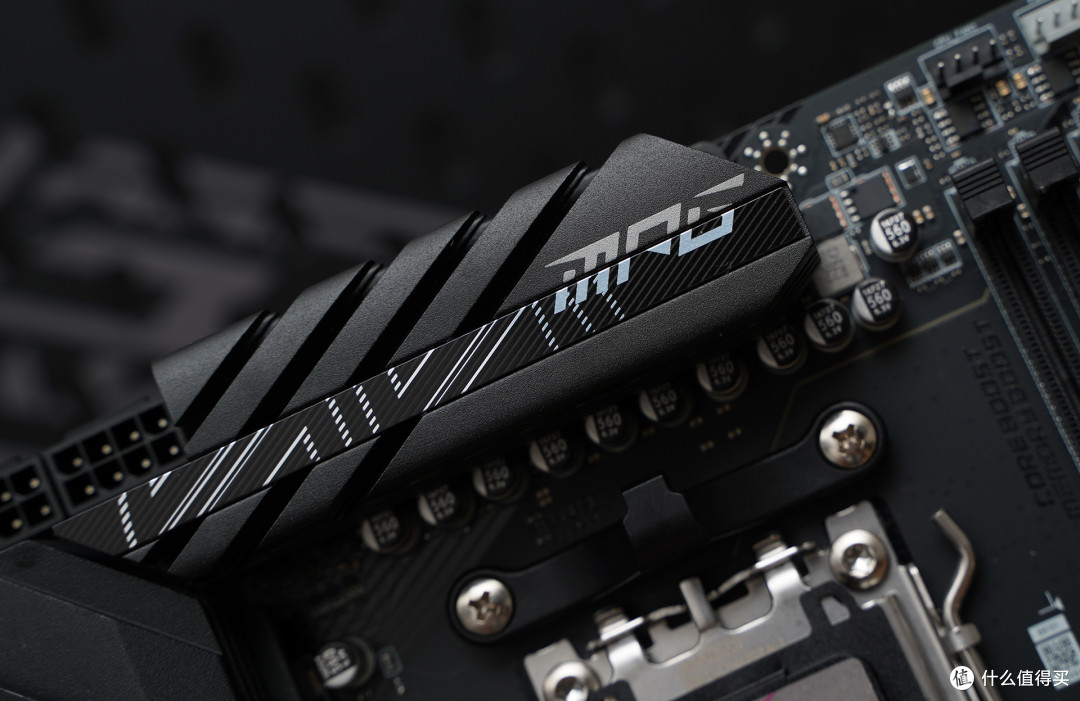

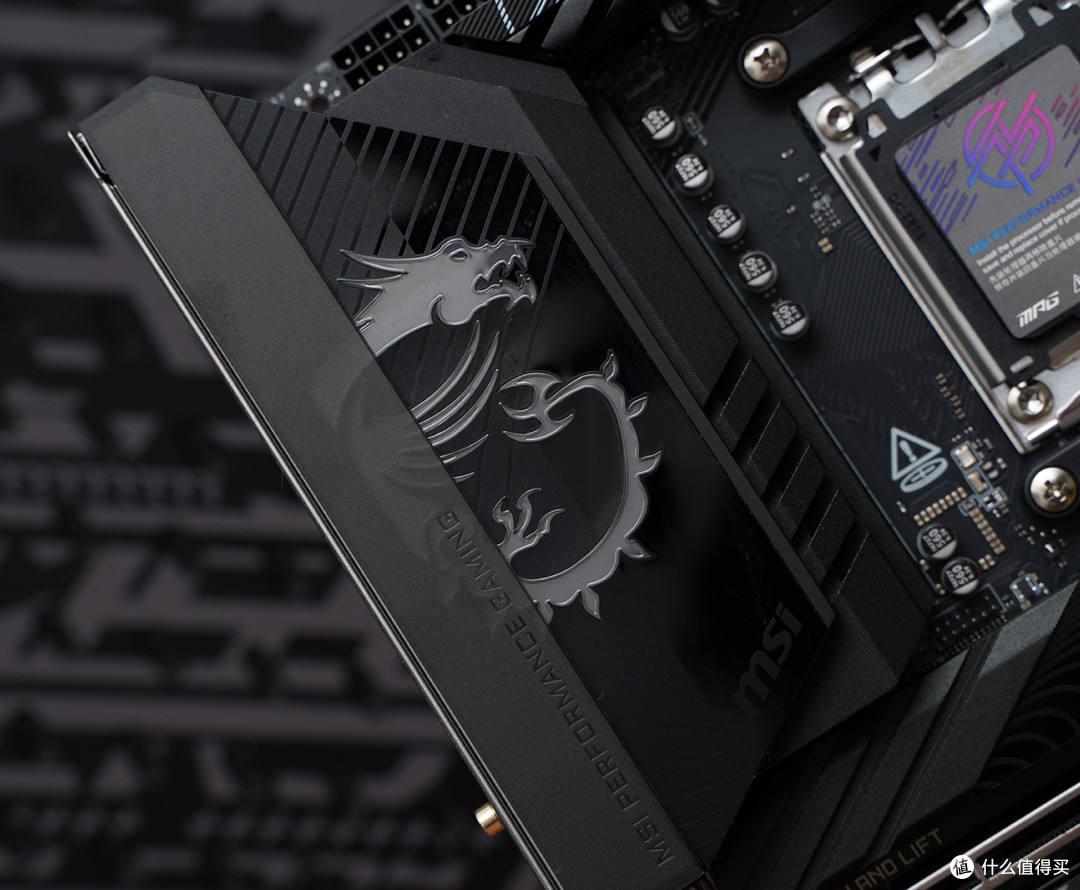

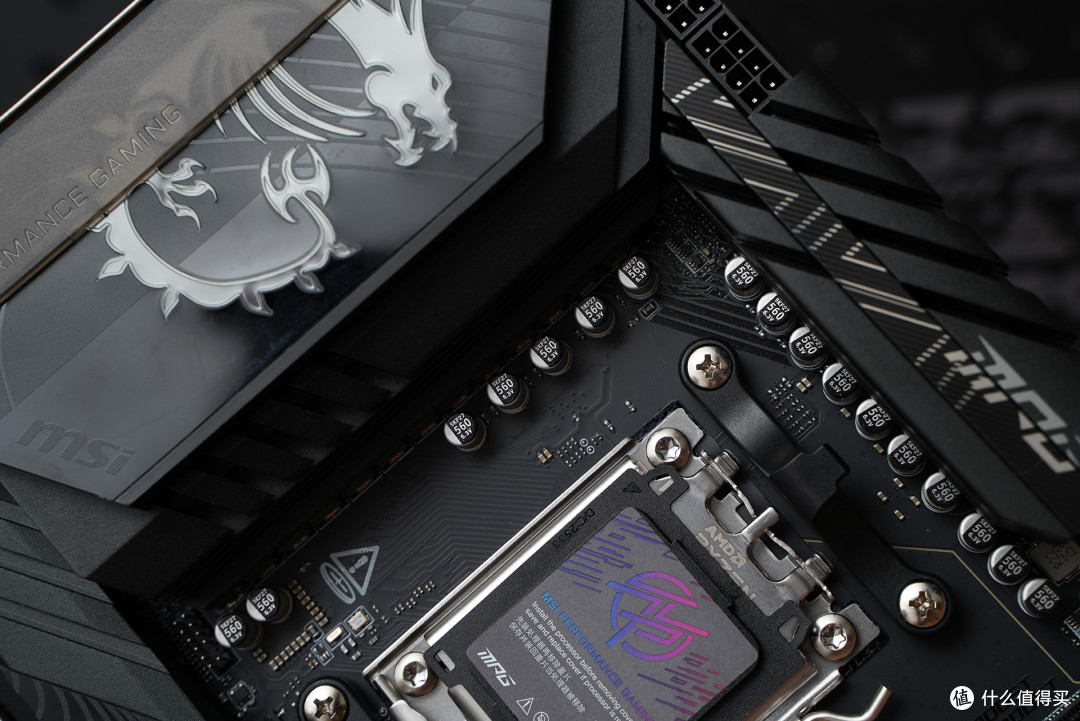

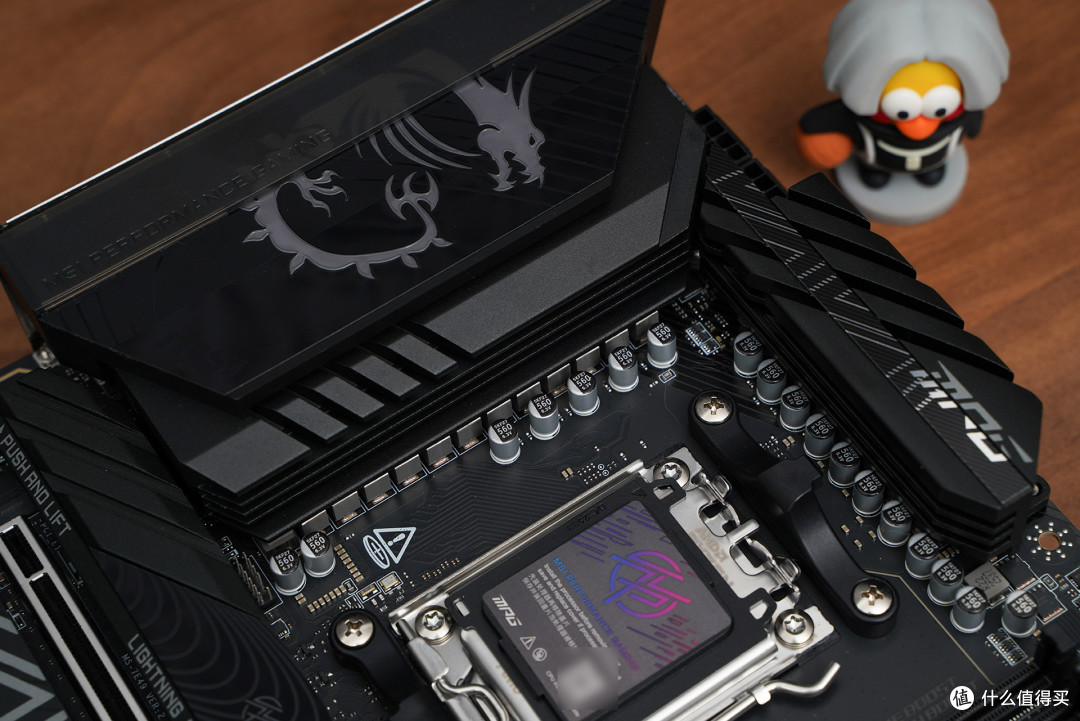

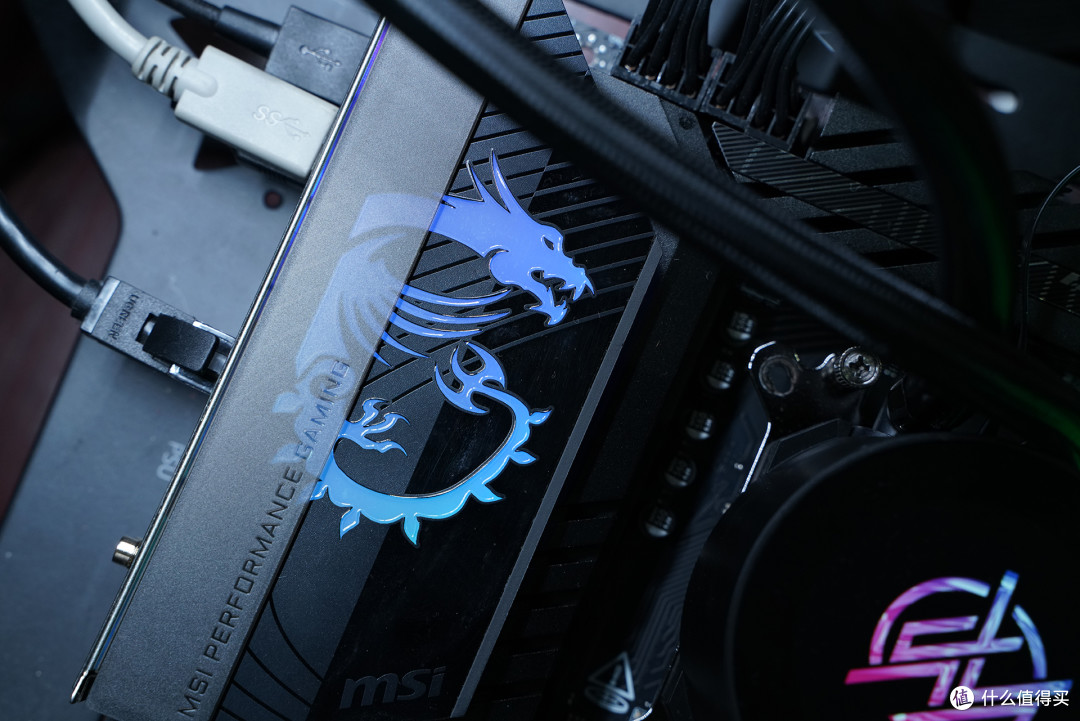

左上方的I/O装甲以微星龙形标志作为视觉焦点，与顶部供电散热片上的MPG标识相呼应。CPU插槽上方的供电散热片采用黑色哑光表面，配合多道深切斜槽，增加散热面积的同时，也让造型更有立体感。贯穿表面的斜纹装饰条与银色MPG标识相互呼应，延续了整块主板的硬朗风格。旁边则是双8Pin CPU供电接口，为处理器提供供电支持。

供电方面，微星MPG X870E CARBON MAX WIFI采用18+2+1路设计，其中18路负责CPU核心，2路负责SoC，均搭配瑞萨R2209004 SPS，单颗额定电流规格为110A。PWM控制器同样来自瑞萨，型号为RAA229620，核心供电采用并联方案。另一路Misc辅助供电则采用Alpha & Omega的AOZ5516QI DrMOS，电流规格为55A，搭配立琦RT3672EE控制器。

MAX版优化了CPU PCIe通道分配。搭配锐龙9000/7000系列处理器时，第二条PCIe插槽最高支持PCIe 5.0 x8，该插槽未安装设备时，主显卡插槽可保持PCIe 5.0 x16。M.2_2改为与USB4共享CPU通道，安装SSD不再分走显卡带宽；不过共享模式下，USB4控制器的PCIe上行链路会降至x2，若在BIOS中将M.2_2设为x4，两个USB4接口则会停用。

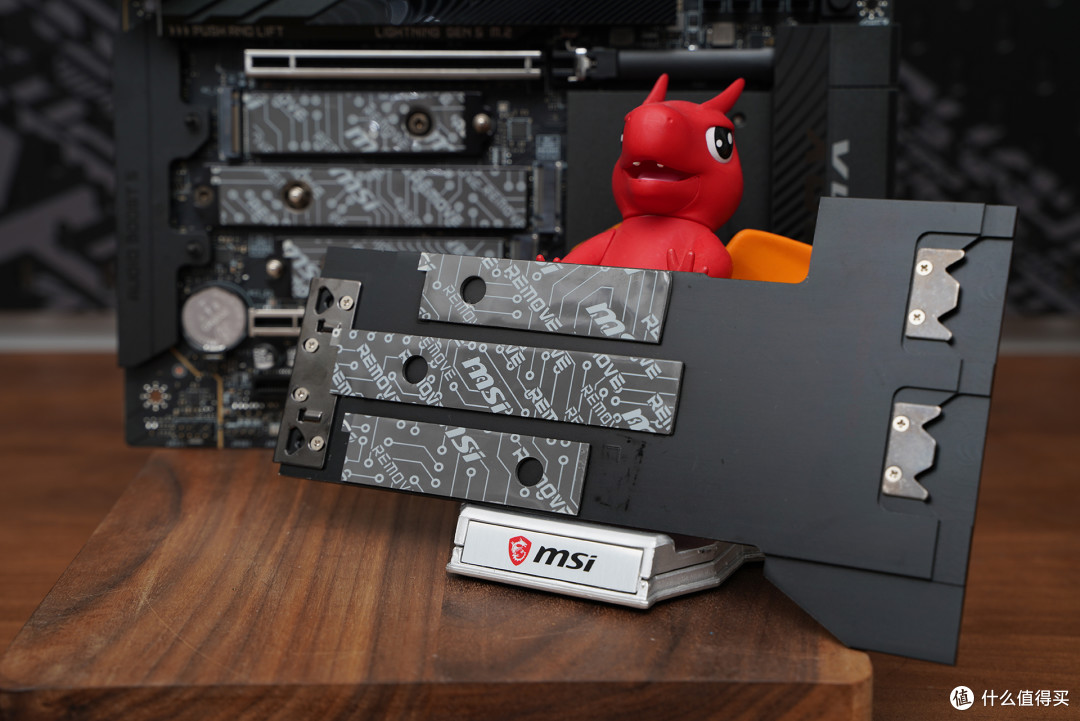

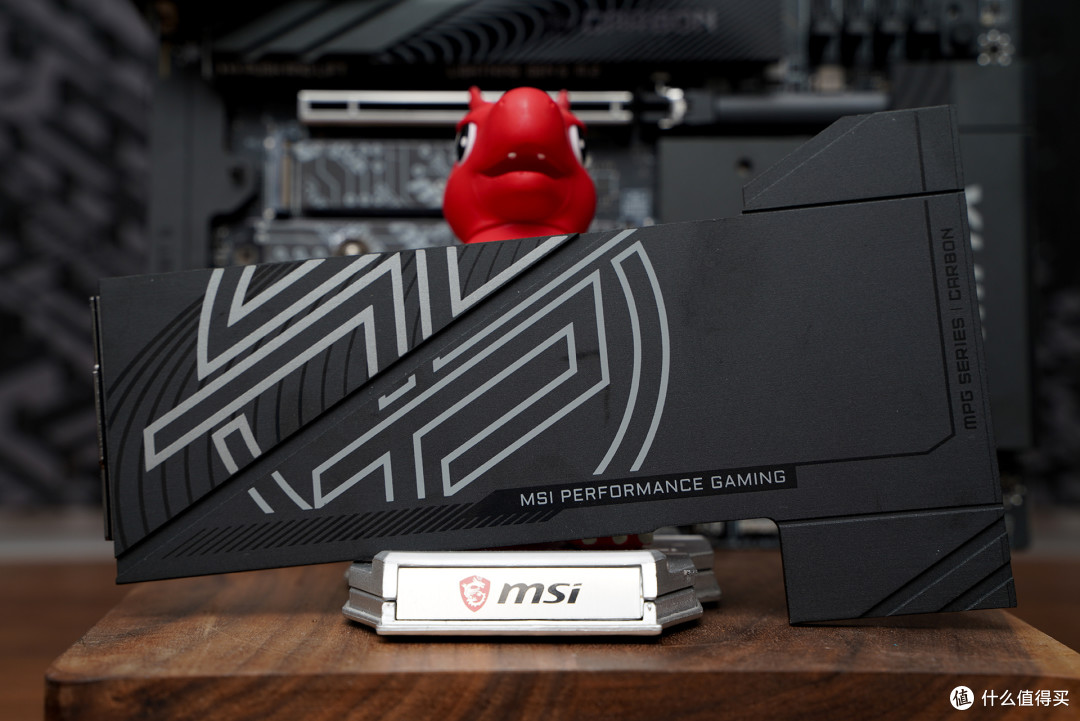

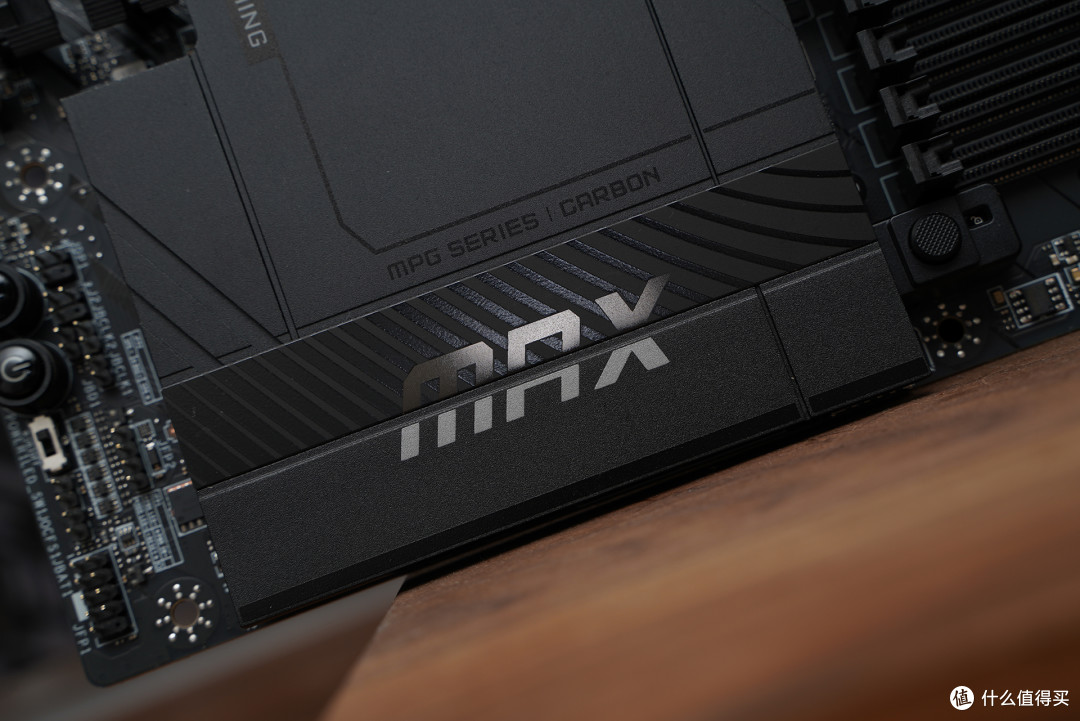

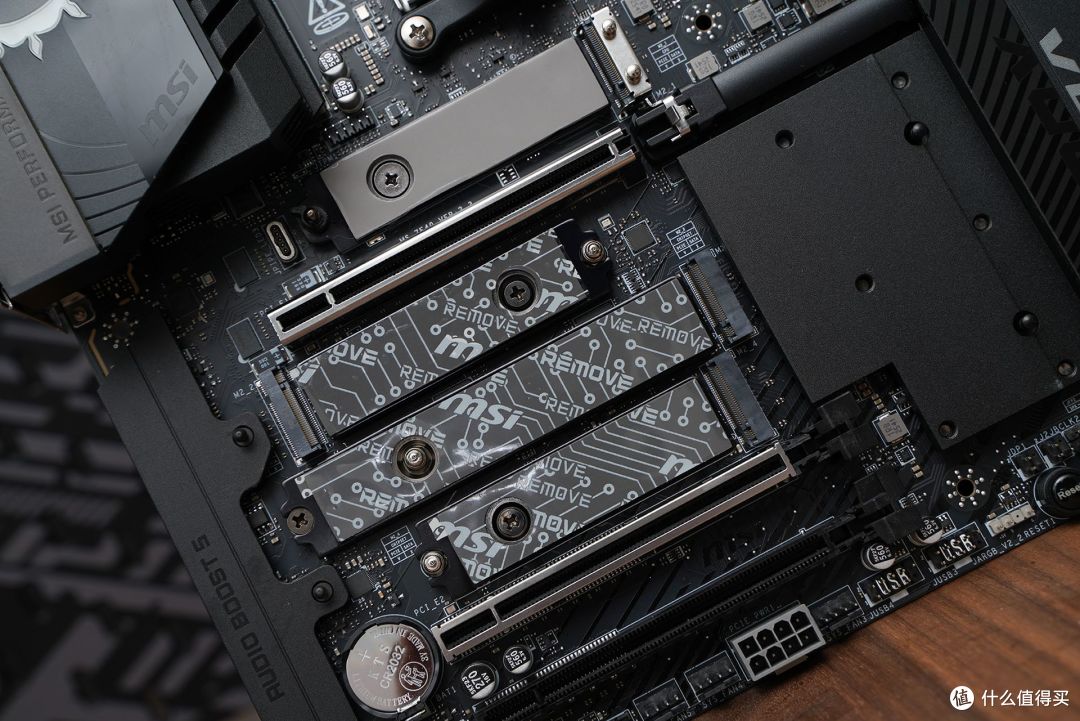

下方三组M.2插槽覆盖着大面积M.2冰霜铠甲，采用EZ M.2 Shield Frozr II免工具快拆设计，方便安装和更换SSD。铠甲内侧与SSD底托均预贴导热垫，形成双面散热结构，帮助固态硬盘散热。安装前记得撕掉导热垫表面标有“REMOVE”的保护膜。

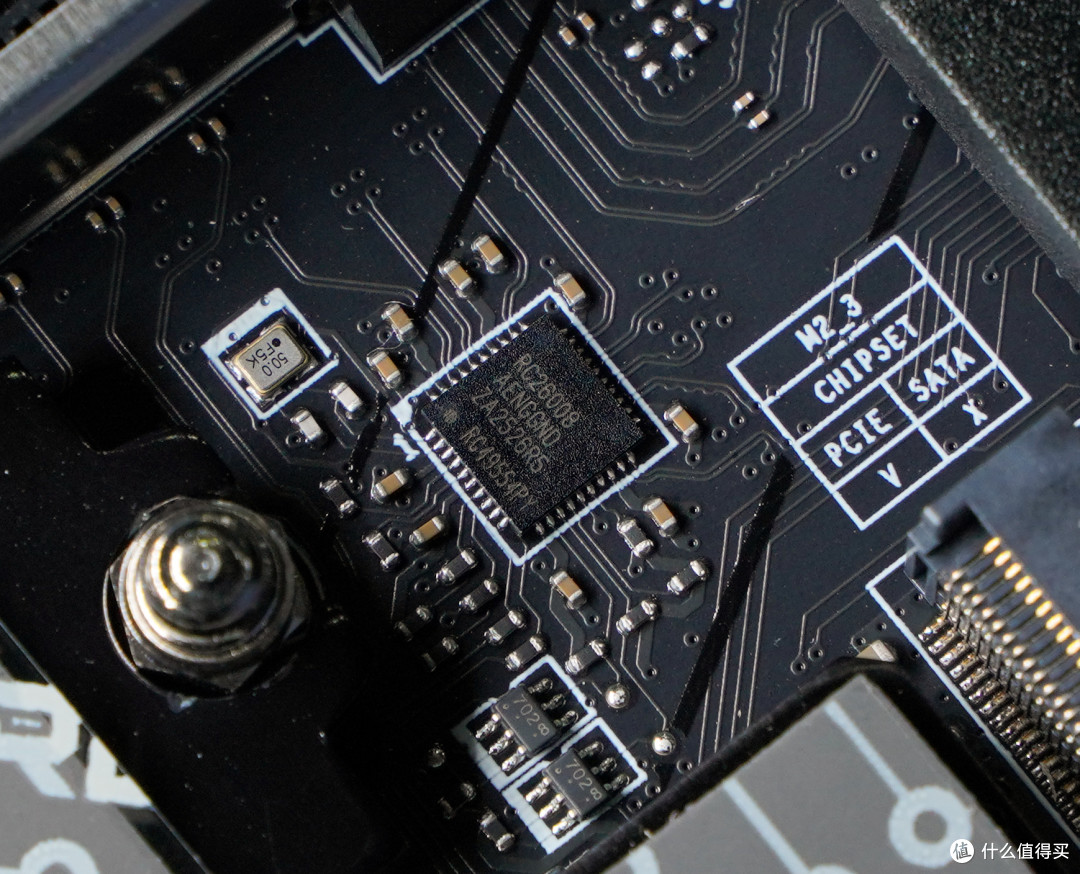

MPG X870E CARBON MAX WIFI还加入了OC Engine超频引擎，搭载瑞萨RC26008外置时钟发生器，为CPU外频调校提供更灵活的空间，方便玩家进一步挖掘处理器的性能潜力。

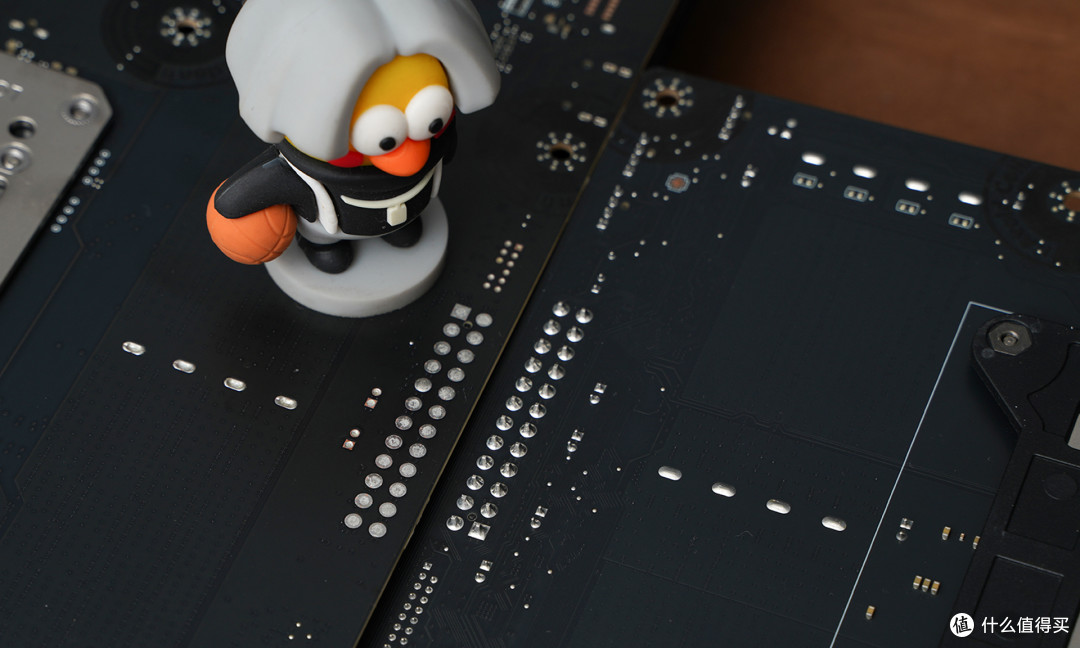

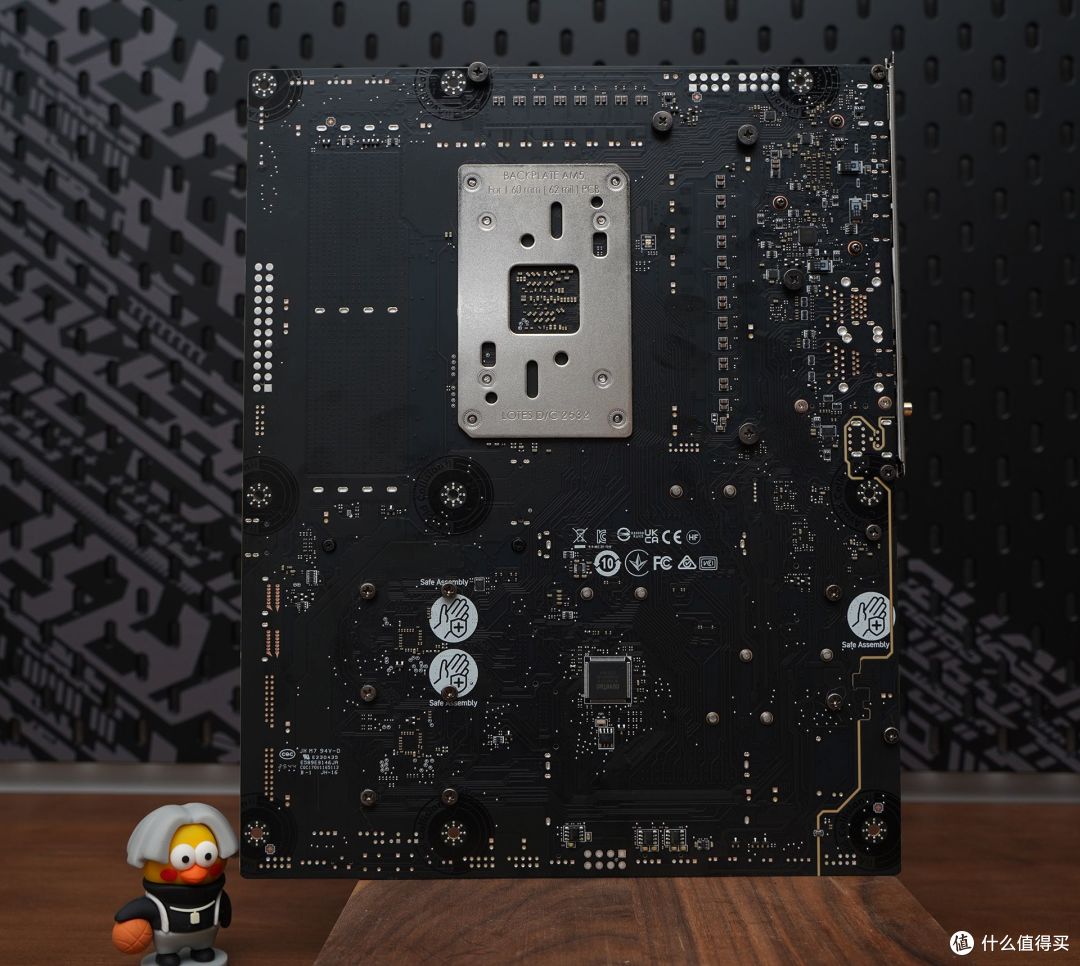

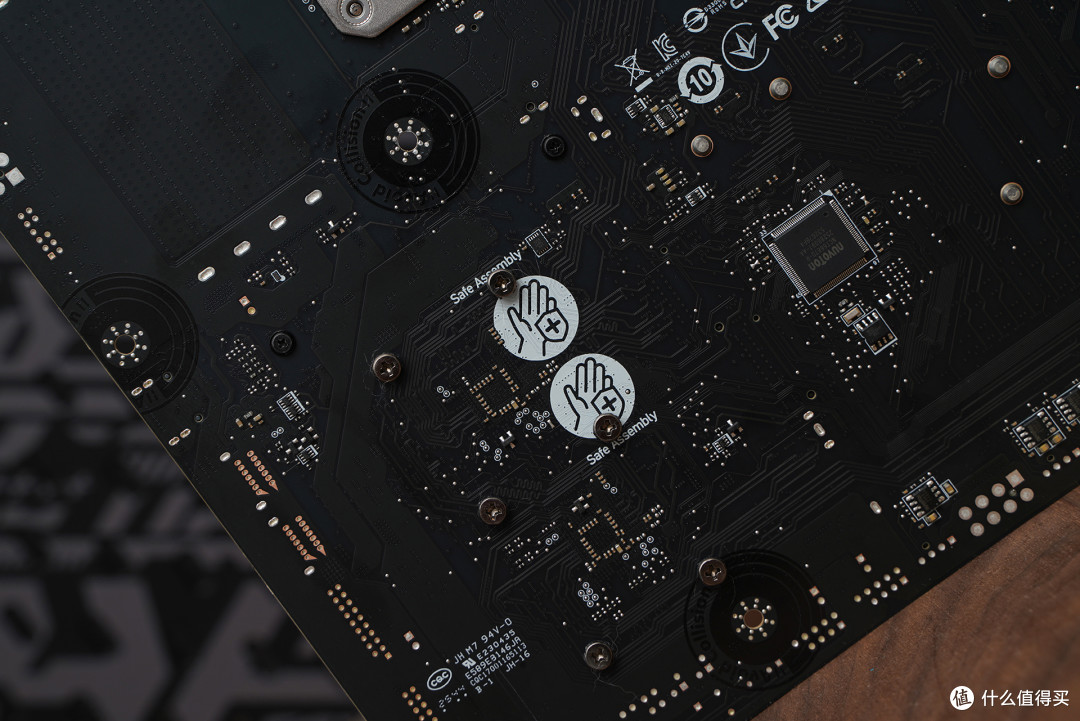

翻到主板背面，除了AM5插座的金属固定背板，还能看到多处“Safe Assembly”标识，对应的正是MPG X870E CARBON MAX WIFI新增的PinSafe设计。

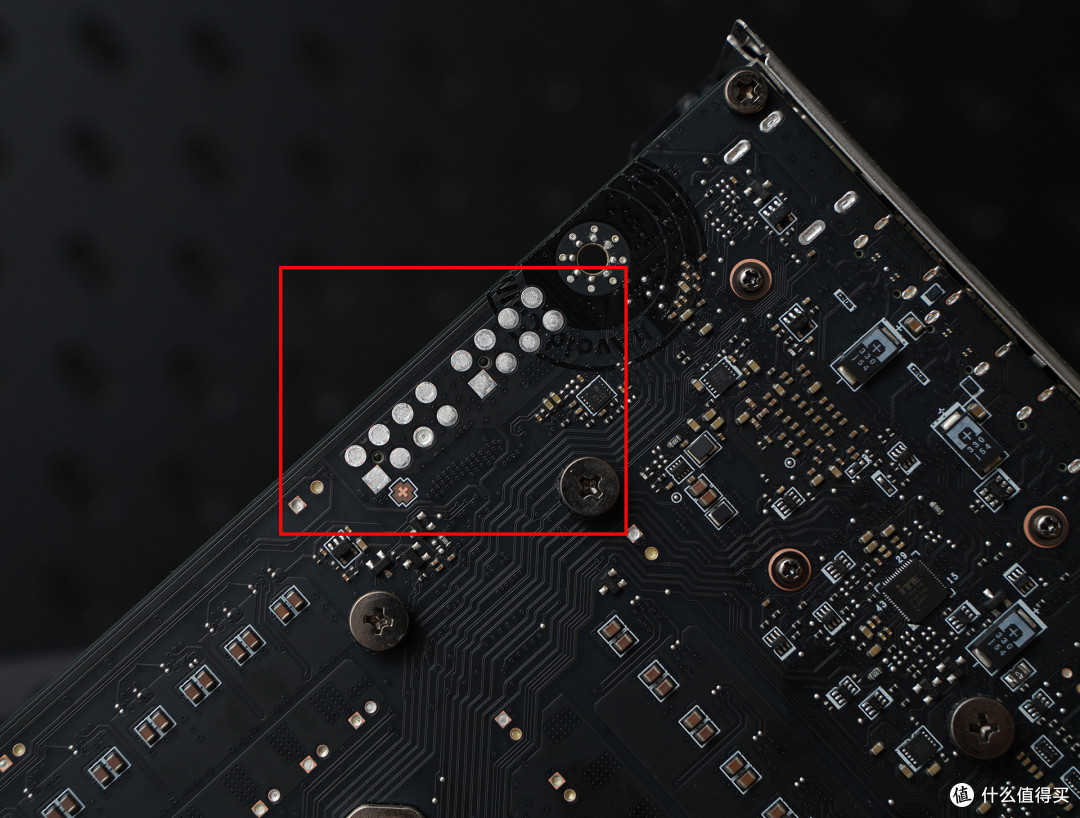

它将传统主板背面凸出、尖锐的针脚焊点优化得更加平整，降低拿取和装机时刮手的风险。

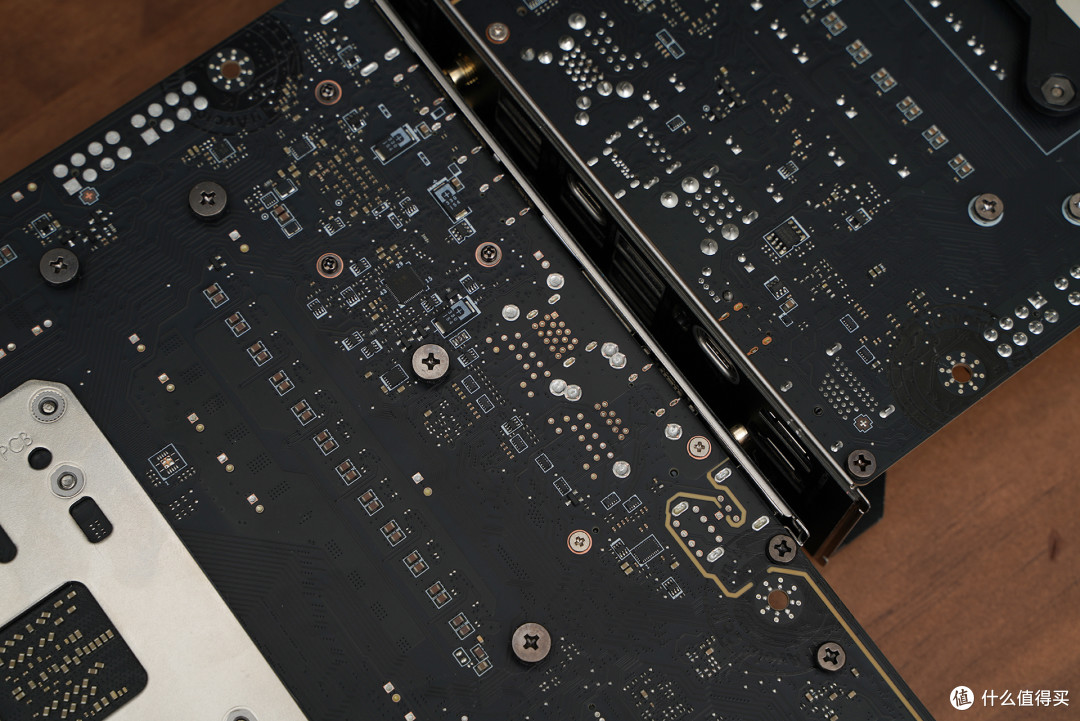

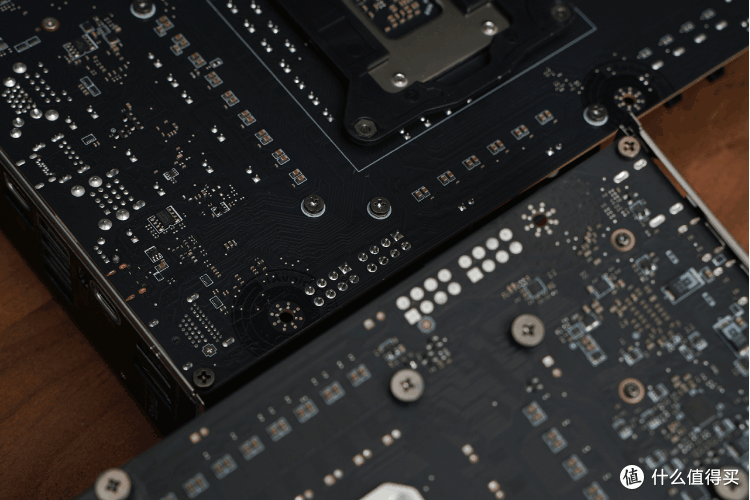

从上图可以直观看到这种变化：使用PinSafe设计焊点低矮平整，而原版仍有明显突出的针脚与锥形焊点。对经常拆装平台的玩家来说，这些细节具有实际意义，妈妈再也不用担心我装机会划伤手了。

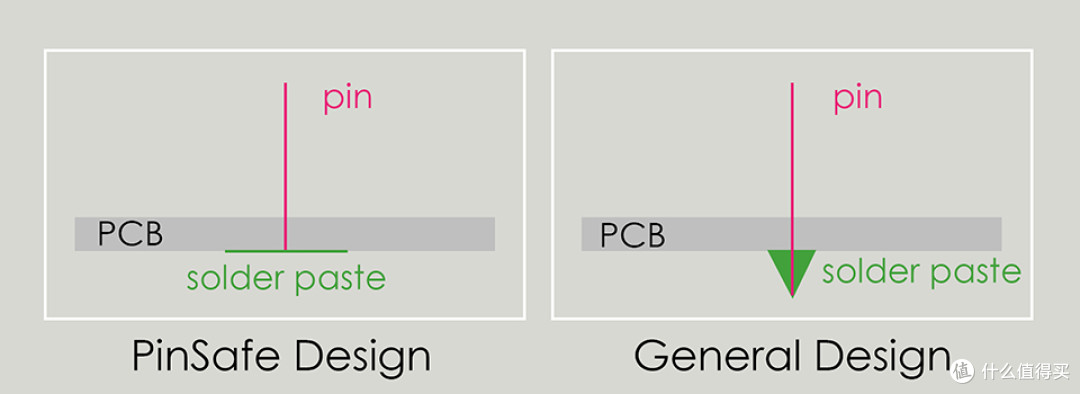

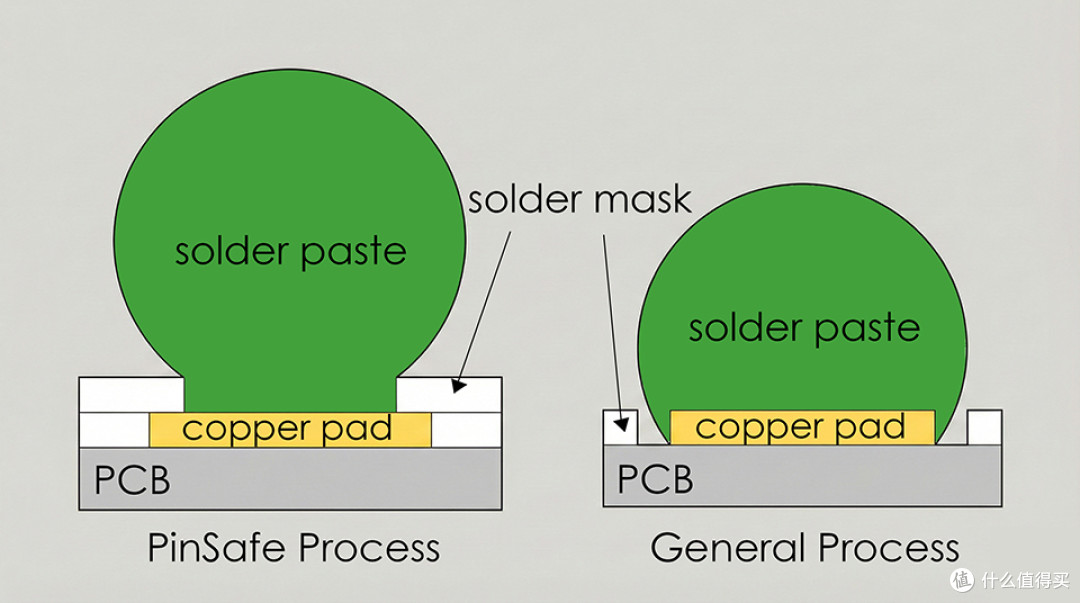

结合官方结构示意图来看，PinSafe让针脚的焊接端更加贴近PCB背面，并通过回流焊与精确的锡膏用量控制，使焊点成型更加均匀、减少焊接空隙。另一张截面图则展示了阻焊层覆盖焊盘边缘的设计，有助于减少金属外露，降低氧化及湿气的影响。

连接可靠性方面，微星表示，相关电源连接器、USB接口及针脚接头均经过机械保持力测试，EMC测试也验证了其与传统设计相当的信号品质和抗干扰表现。这项升级在改善装机体验的同时，也兼顾了连接强度与可靠性。

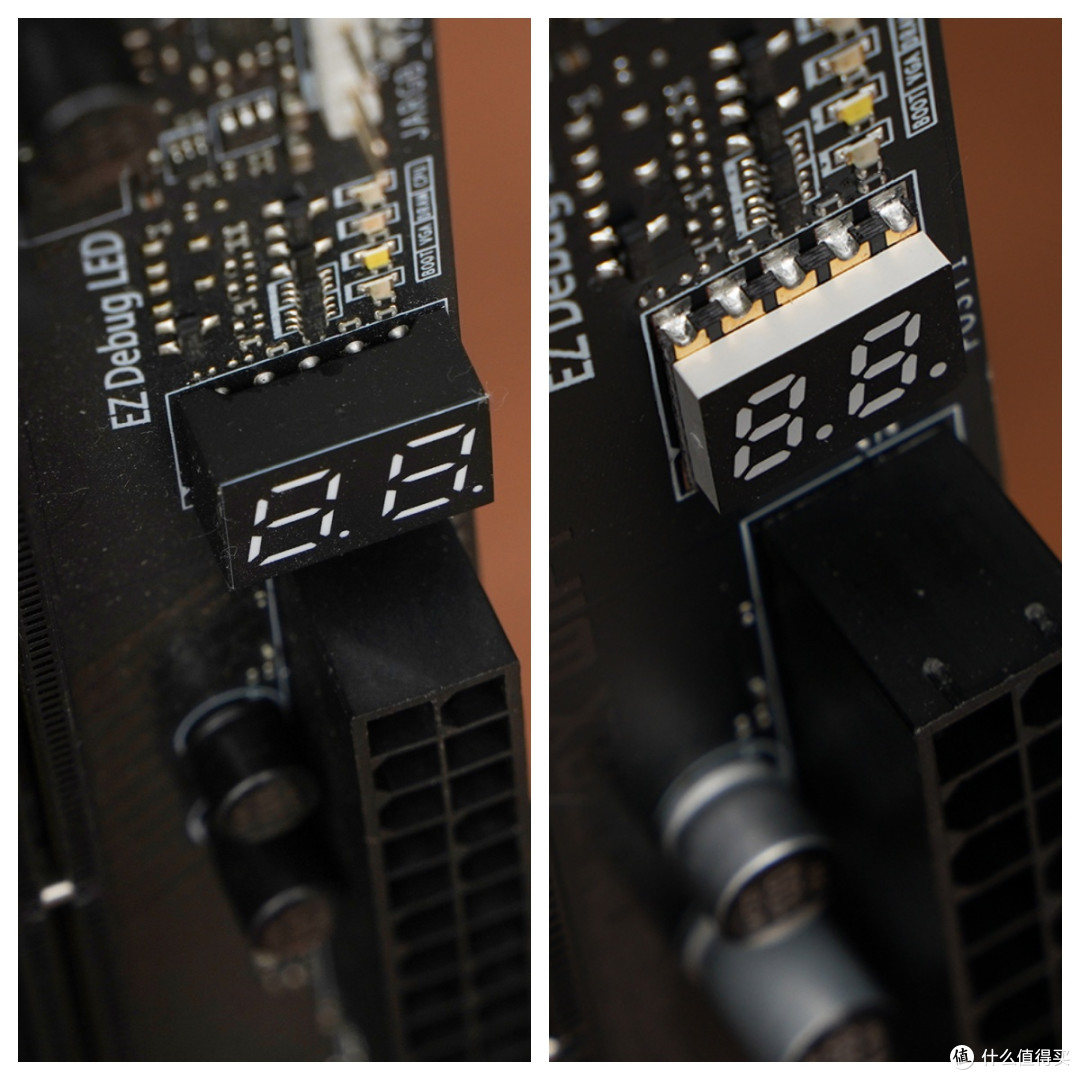

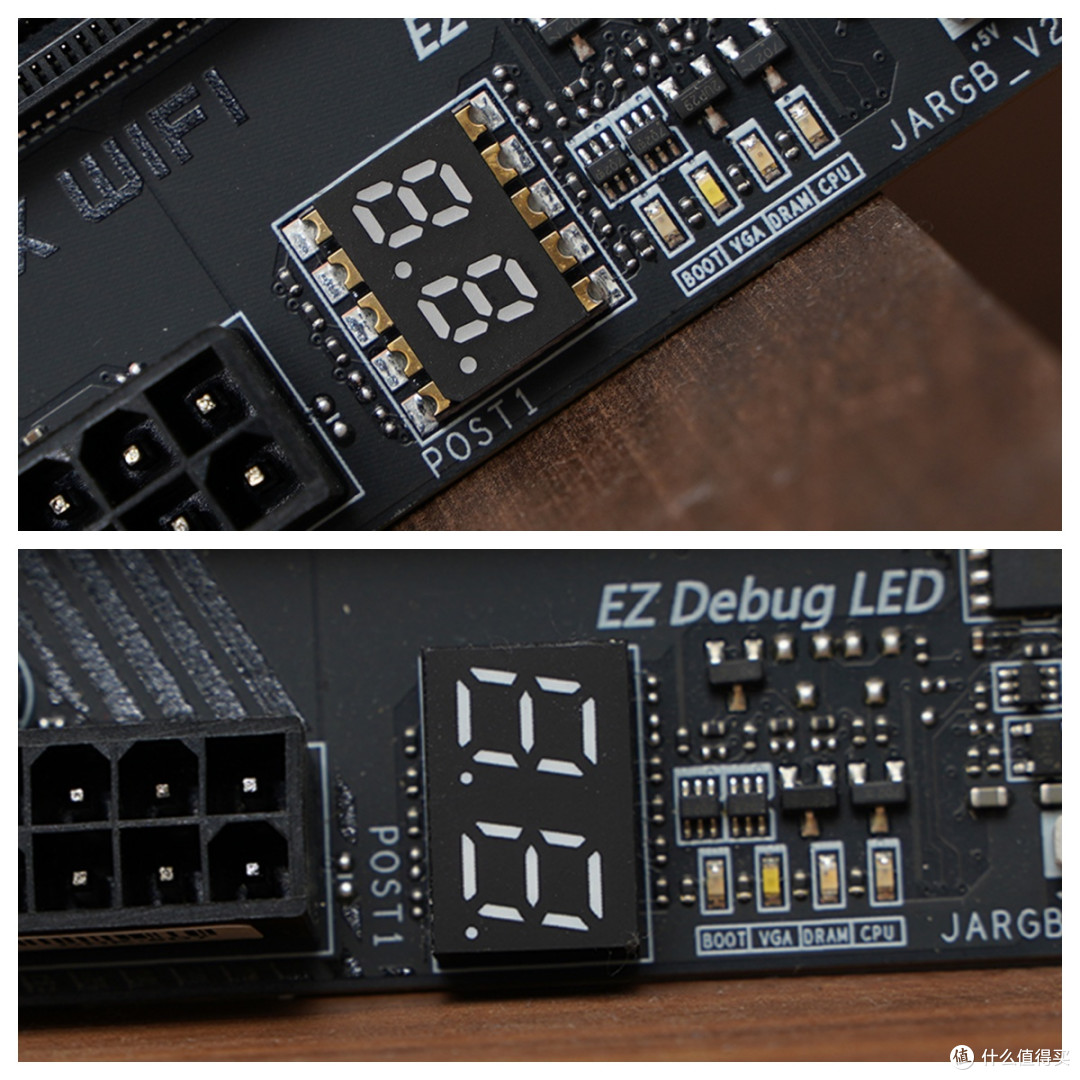

诊断数码管的引脚结构也有调整：左图引脚较为内收，右图则能清楚看到向外折弯、连接PCB正面焊盘的端子，呈现出表面贴装结构的特征。这种设计有利于减少穿出PCB背面的针脚，与PinSafe强调的背面平整化方向一致，也可能是配合回流焊工艺进行的元件封装调整。

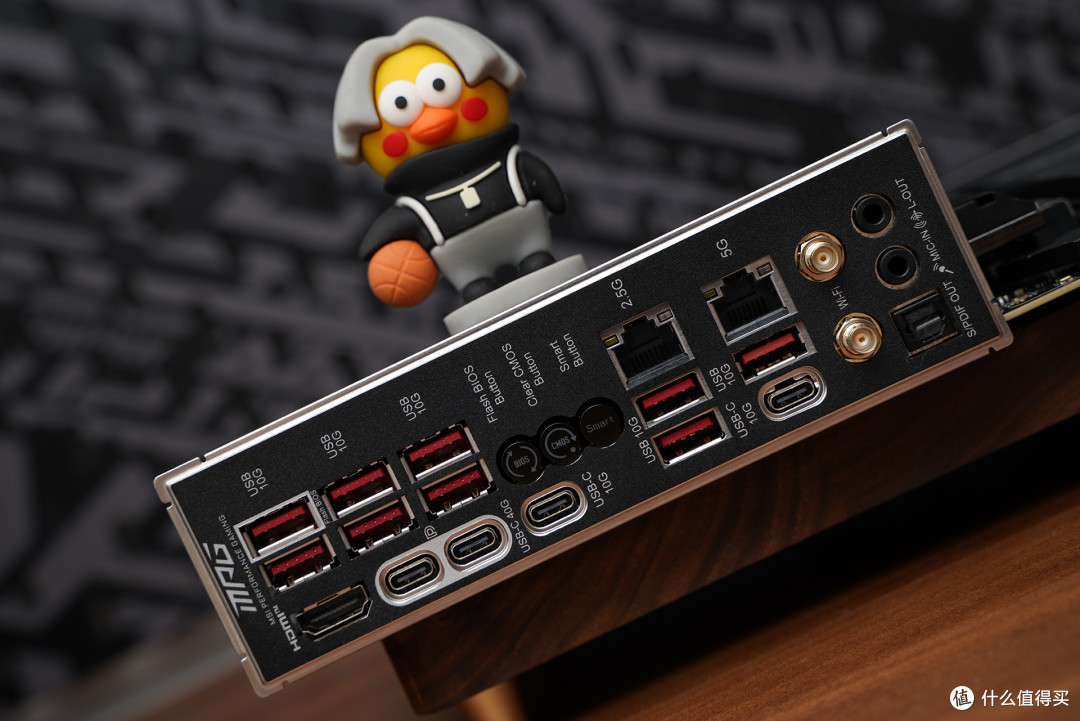

后置I/O采用预装挡板设计，USB接口数量相当充足，共提供13个：其中包括9个10Gbps Type-A、2个10Gbps Type-C，以及2个40Gbps USB4 Type-C，方便同时连接多种外设。此外还有1个HDMI 2.1接口，两个USB4接口也支持DisplayPort 1.4视频输出，视频功能需搭配带核显的处理器使用。

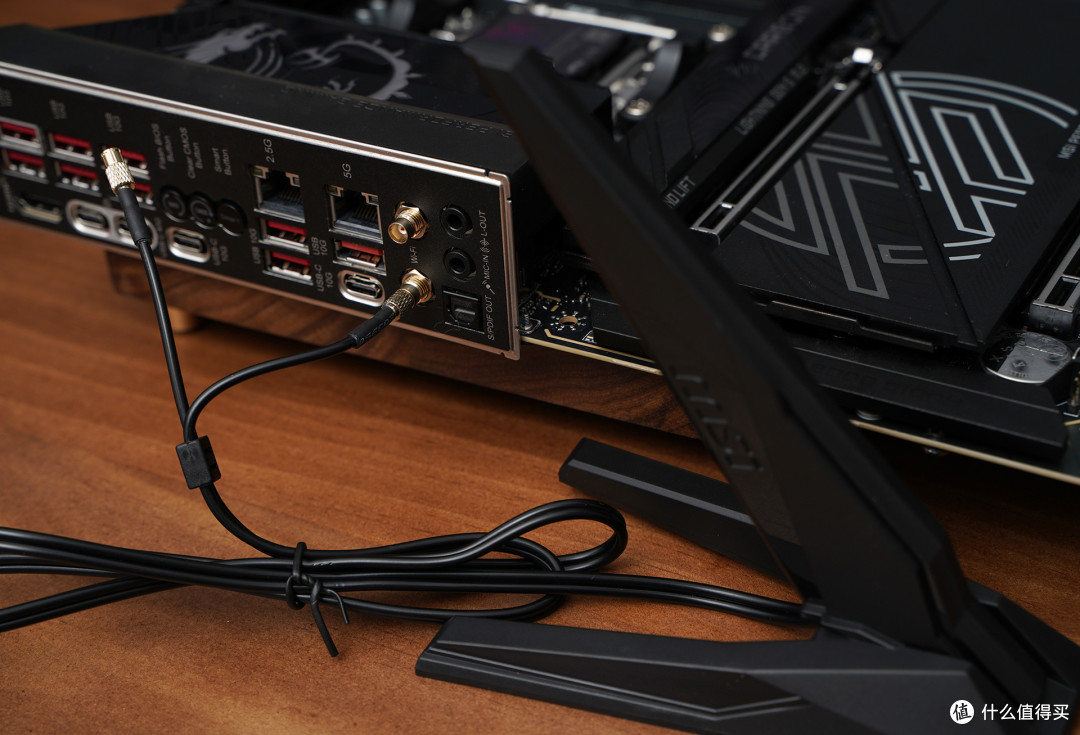

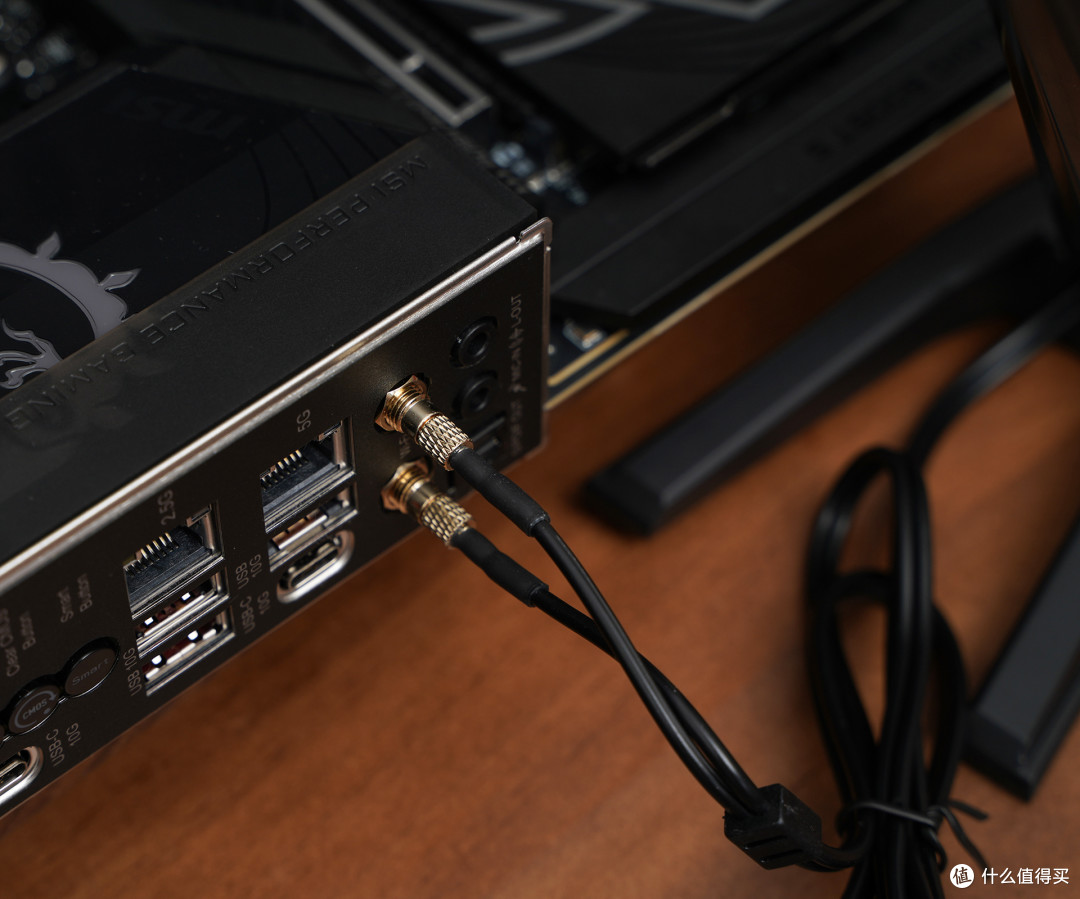

网络方面配备5G＋2.5G双有线网口，分别采用瑞昱RTL8126与RTL8125网卡，同时支持Wi-Fi 7和蓝牙5.4。随附的EZ Antenna天线采用免旋拧快接设计，对准接口即可插接，并配有磁吸底座，方便装机后调整摆放位置。

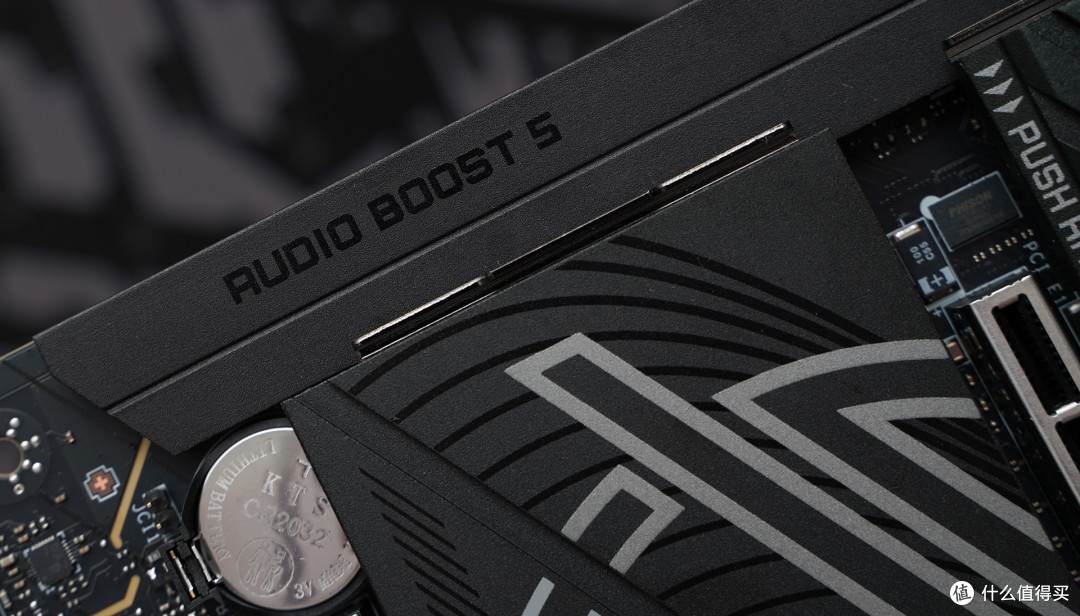

音频区域覆盖着印有“AUDIO BOOST 5”字样的黑色饰板，与主板整体的暗黑风格保持一致。主板采用瑞昱ALC4080音频芯片，搭配专用音频电容、独立耳机放大器及音频信号隔离设计，并具备防爆音功能。后置提供3.5mm线路输出、麦克风输入和光纤S/PDIF输出，方便连接耳机、音箱及外置音频设备。

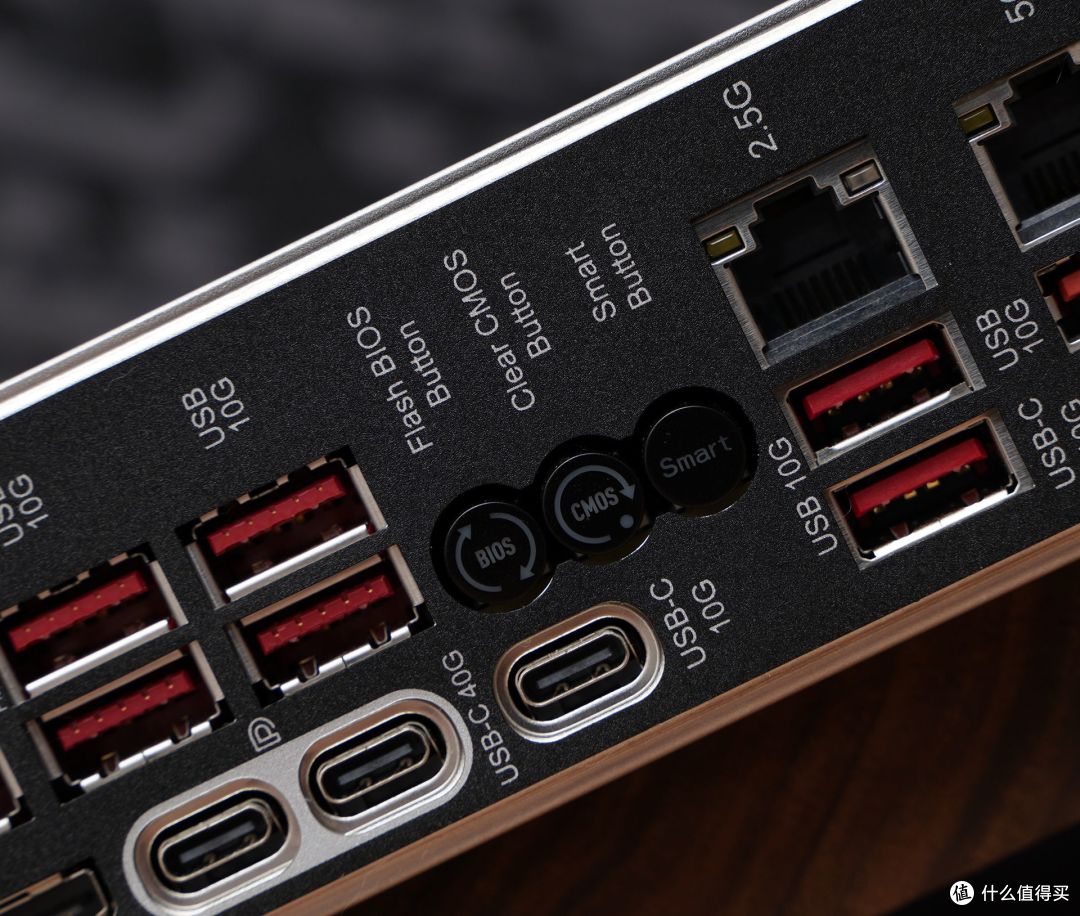

面板中央还设有Flash BIOS、Clear CMOS与Smart Button三枚按键，方便刷新BIOS、恢复默认设置。

性能测试：

进入性能测试环节，本次平台采用AMD锐龙7 9850X3D处理器，搭配微星MPG X870E CARBON MAX WIFI、金士顿24GB×2 DDR5内存，以及微星RTX 3080 12GB显卡，系统盘为影驰1TB固态硬盘，操作系统为Windows 11 25H2。

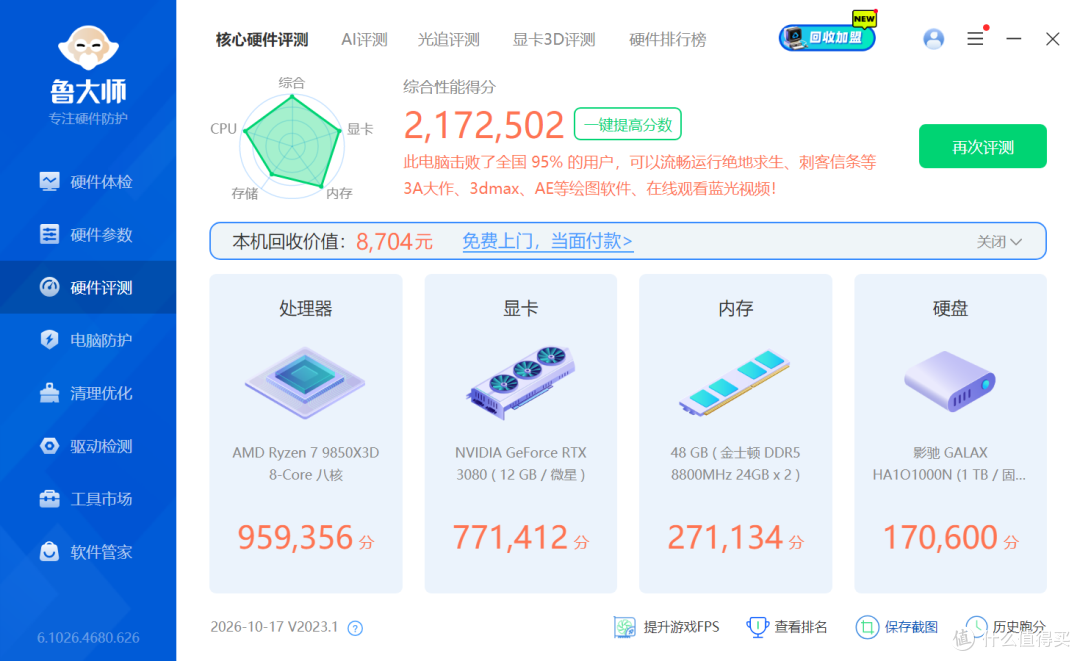

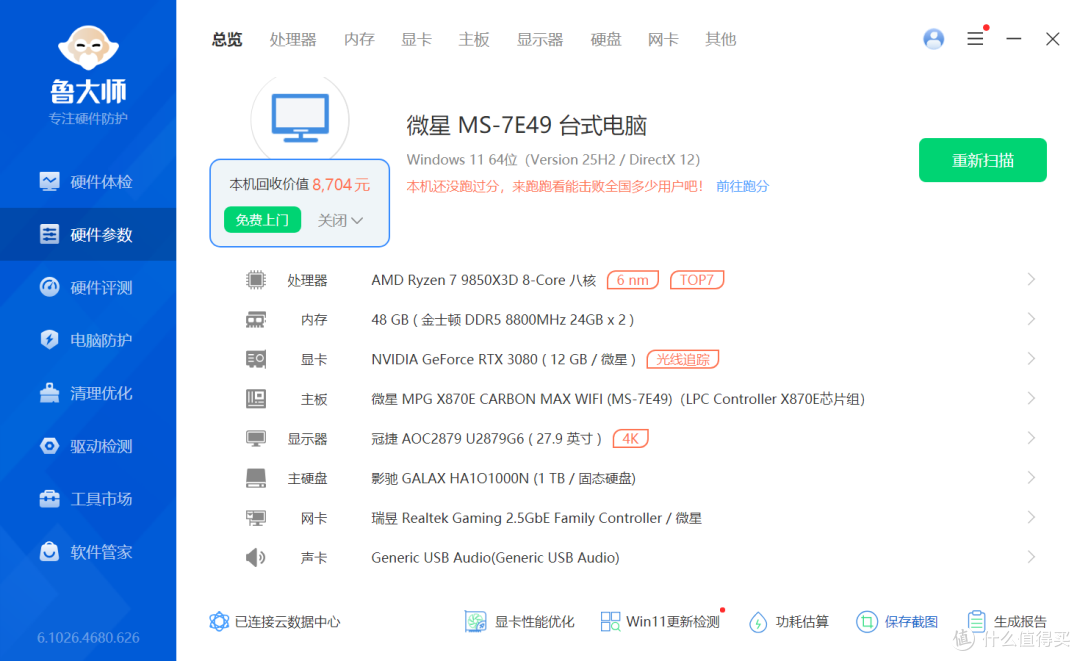

首先通过鲁大师了解整机的综合性能。这套平台获得了2172502分，约217.25万分，其中处理器得分959356分，显卡得分771412分，内存与硬盘分别为271134分和170600分，为后续专项测试提供一个整机性能参考。

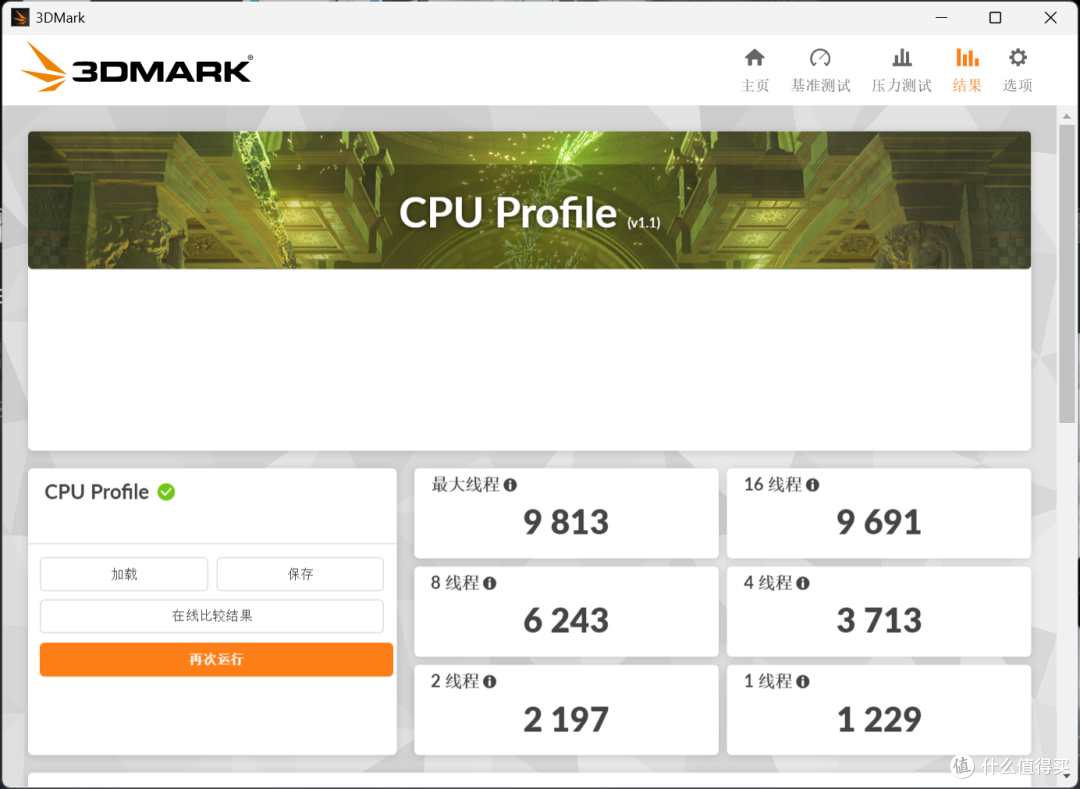

接着进行3DMark CPU Profile测试，观察处理器在不同线程负载下的表现。锐龙7 9850X3D搭配这块主板，最大线程得分9813分，16线程得分9691分；8线程与4线程分别为6243分、3713分，2线程及单线程则分别获得2197分和1229分。

总结：

微星MPG X870E CARBON MAX WIFI暗黑延续了原版强悍的供电规格、厚实的散热用料与丰富的扩展配置，这次升级主要集中在64MB BIOS、OC Engine外置时钟发生器、CPU PCIe通道优化，以及PinSafe平整焊接设计上。

其中，外置时钟发生器提供了更灵活的CPU外频调校空间，调整后的通道分配让M.2_2不再占用显卡通道，而更加平整的背面焊点则改善了拿取和装机体验。整体改动虽然不算大，但都落在了实际使用中的细节上，让这块主板在保留高规格配置的同时，进一步完善了扩展与调校体验，适合围绕锐龙7 9850X3D这类处理器，搭建兼顾游戏性能和可玩性的AM5平台。
