给键盘屏幕加点乐子！给键盘加上打字统计、像素宠物、AI动画

DP104这把键盘，轴和键帽之前熊猫就收拾过一轮了，改造记录也发过。硬件弄完总觉得差点意思，差就差在键盘上那块8×24的点阵小屏。官方驱动里自带那几个动画，翻来翻去就那样，想放点自己的东西必须的用VIA的网页驱动，官方是没有自己的驱动的，玩两下就腻。


所以这段时间写了套Windows小工具，也算是弥补官方没有本地驱动的坑，顺便加了开机自启动和后台托盘状态，这样就能真正作为键盘驱动用了。

先说思路

因为官方并没有提供固件的开源文件，为了避免键盘被写坏了，所以固件肯定是不碰。切内置模式、调灯效这些走HID通道，自己画的动画帧则从USB串口喂进去，界面拿Tk画了个像素游戏风的壳，点阵工坊、今日总览、小屋设置三个页面，窗口一关就缩进托盘里待着。

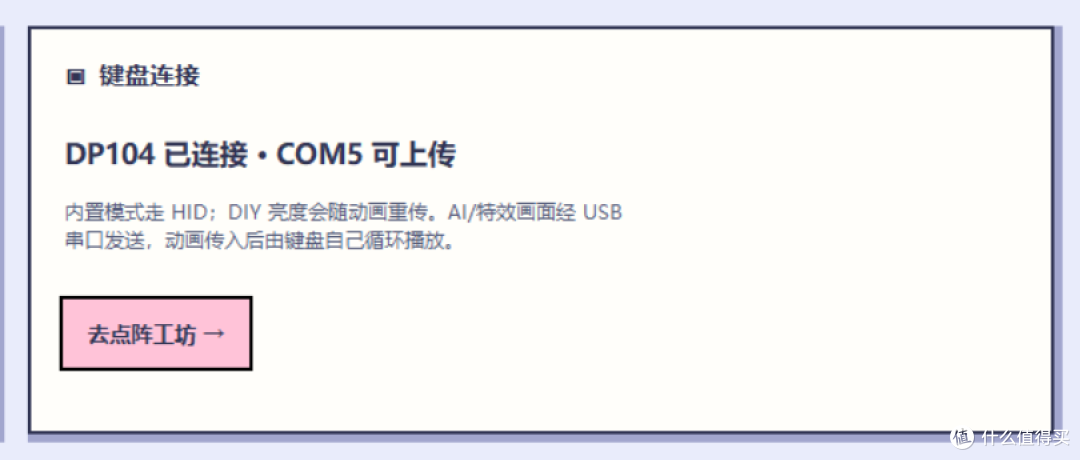

自检测

因为走的是串口，所以也加了程序的自检测，插上键盘打开程序就能自动检测到DP104键盘，不需要自己折腾，很方便。

逆向.tabml

想自己喂帧，那得先弄明白官方格式长什么样。于是熊猫让AI帮我逆向了一下官方给的文件，最后看了下分析报告，.tabml拆开其实很简单，头32字节，后面就是一帧接一帧的RGB数据，一帧576字节。576除以3，正好192颗灯珠，跟DP104的8X24点阵屏对得上。

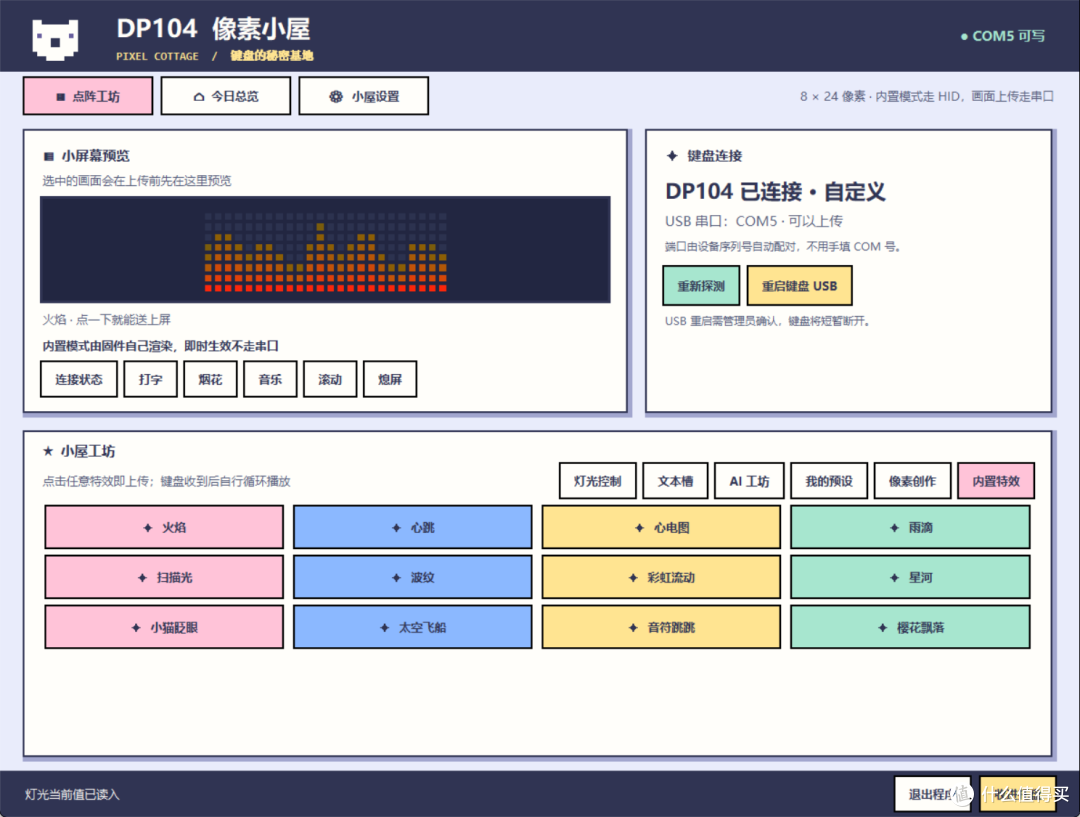

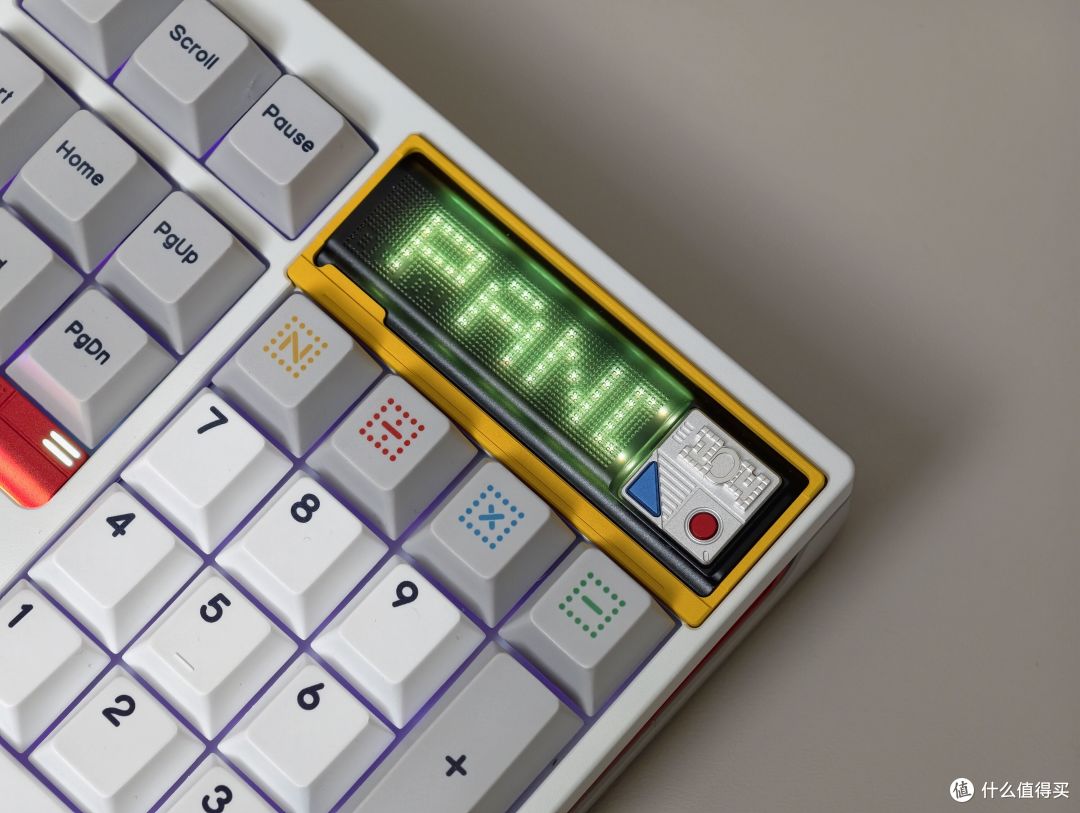

点阵屏

比较麻烦的是帧数上限，为了搞清楚这块屏幕的上限，熊猫的办法比较笨，写脚本分批往真机上发帧，前前后后发了2200个分片，全部验证完发现固件就是200帧的硬上限。所以程序里也照这个数卡死，多传了也是白传。

点阵工坊

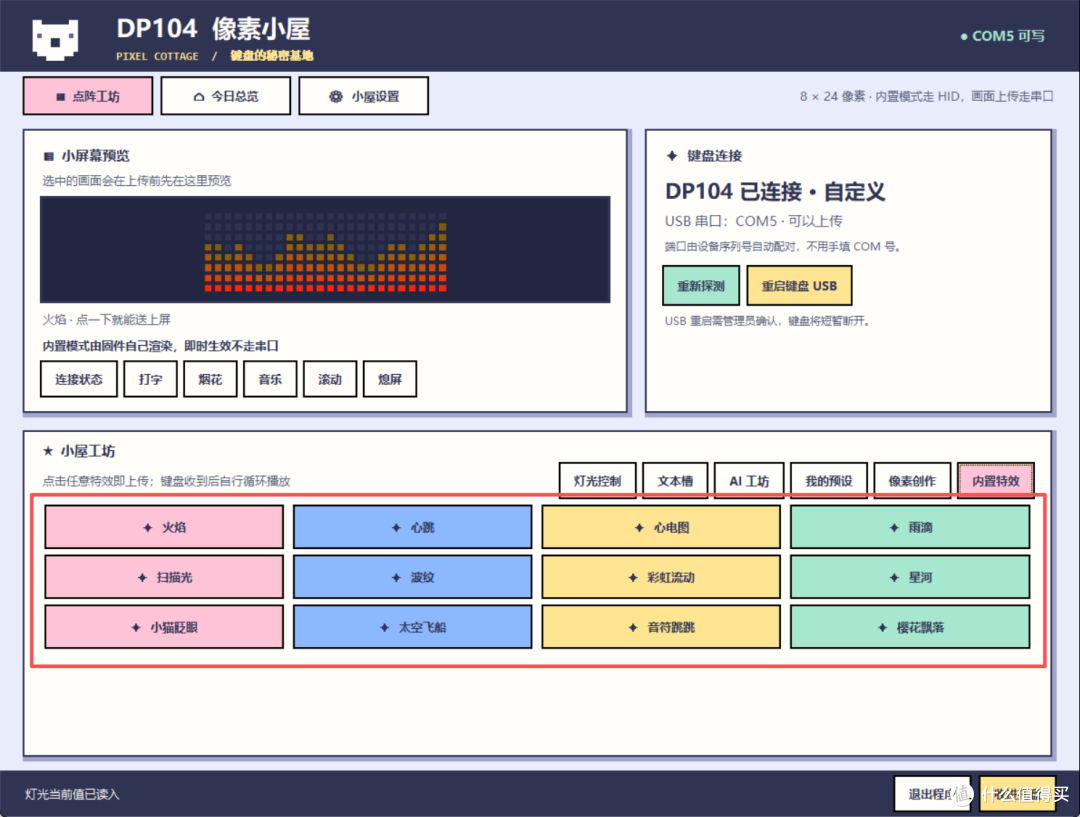

内置特效给了12种循环动画，火焰、心跳、心电图、雨滴、扫描光、波纹、彩虹流动、星河都在，点一下就走HID生效，不占串口。

内置特效

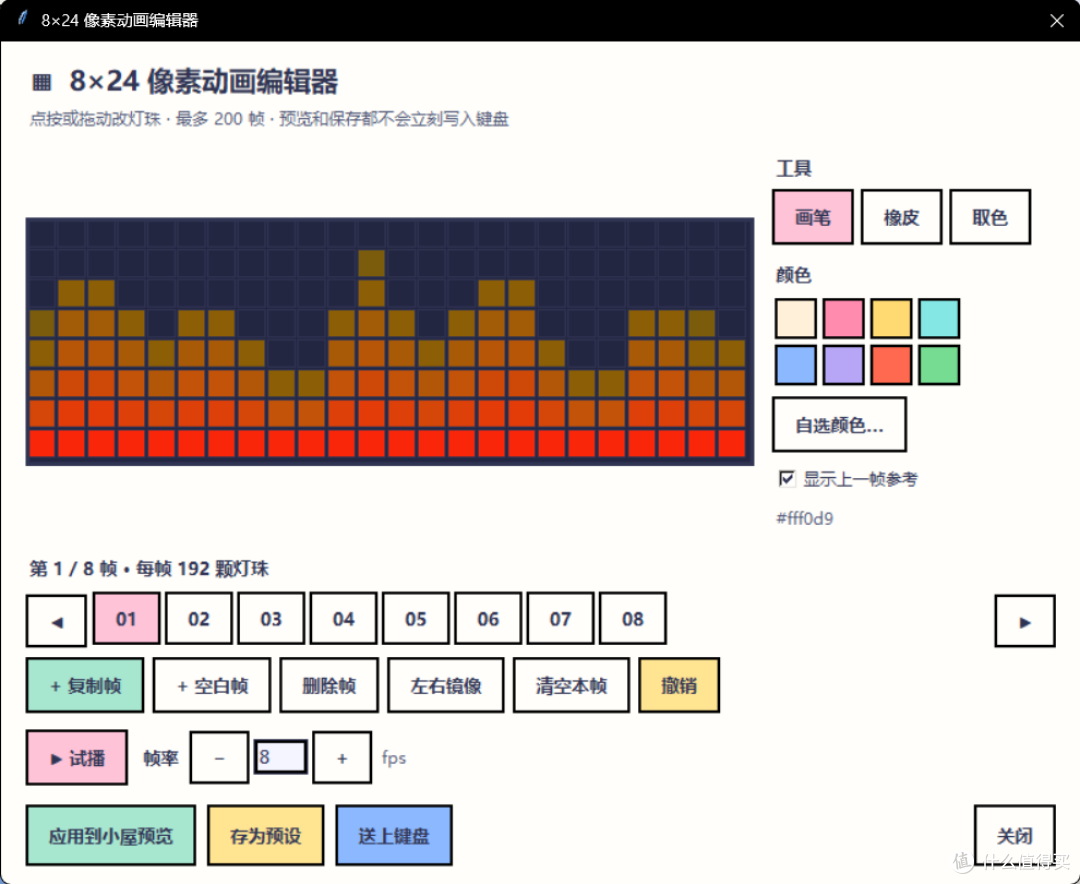

想自己画也行，编辑器就在点阵工坊里面，这块屏是8×24的，一颗灯珠就是一个格子，拿画笔往上面点就可以了，画错了可以撤销，也可以开着上一帧的残影对着描。

动画编辑

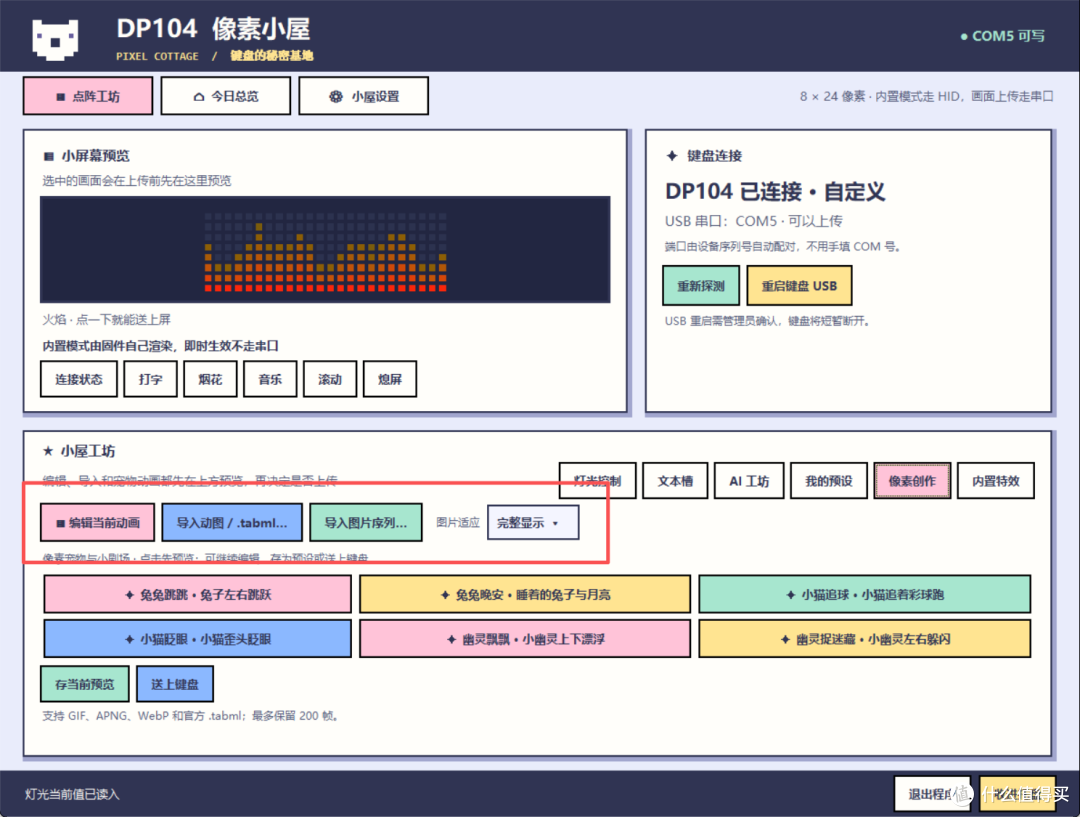

不想画的话也没关系，直接从素材下手，GIF直接丢进去就可以了，程序会照它原本的帧时长来采样，APNG、动画WebP这些动图，还有普通图片、序列帧，也都是认的，官方的.tabml照样能吃。

图片生成

图片生成

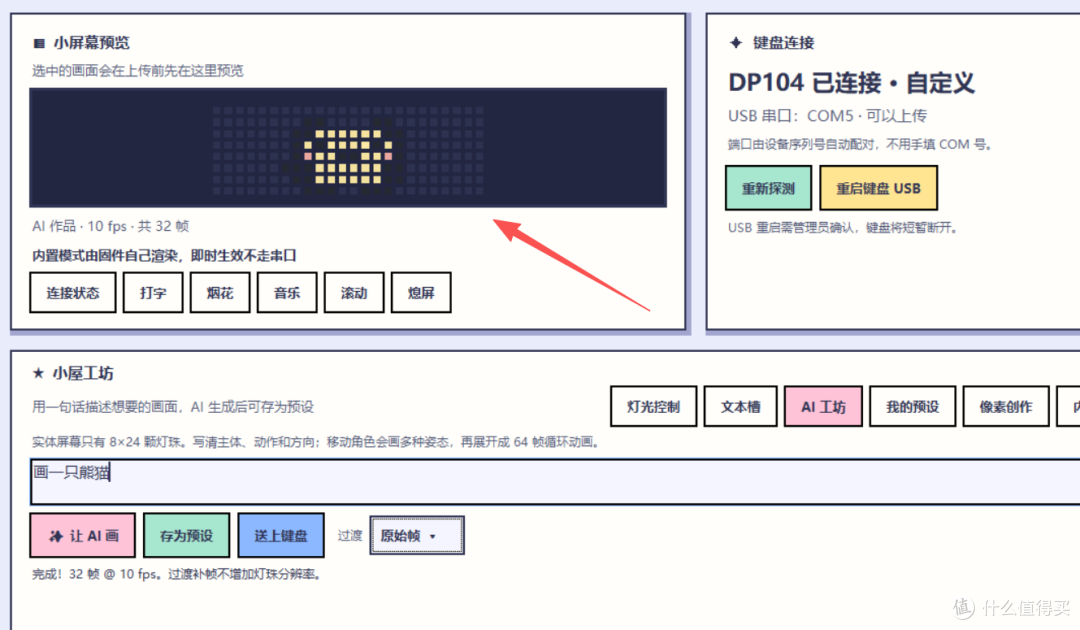

AI 工坊

整个程序里面熊猫自己觉得最好玩的一块。

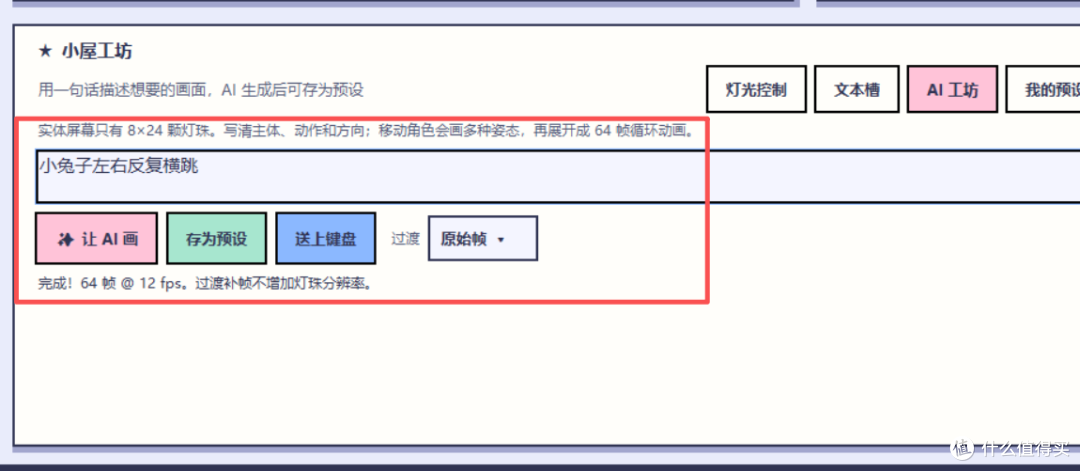

接口这块随便接，只要兼容Chat Completions就可以了。用法的话就是你一句话，说你想要个什么，AI会先去看这个主体有什么特征、做什么动作、循环怎么衔接，然后再一帧一帧往外画给你，画完了直接就能传。

AI生成

至于难不难，要看你画的是什么。移动的角色最费事，AI得先出6到8张姿态图出来，程序再拿它展开成64帧。长景滚动的话是另一套做法，得给到48到96列。原地的小动画最省事，8到16张分镜就够了。

熊猫

顺带说个固件的坑。色相接近零、明度又低于20的这种彩色像素，固件会一律给你渲染成红色，AI画个粉兔子，上去就变红块子了。所以程序会在出图之后先在本地钳一遍色，然后再往键盘传。

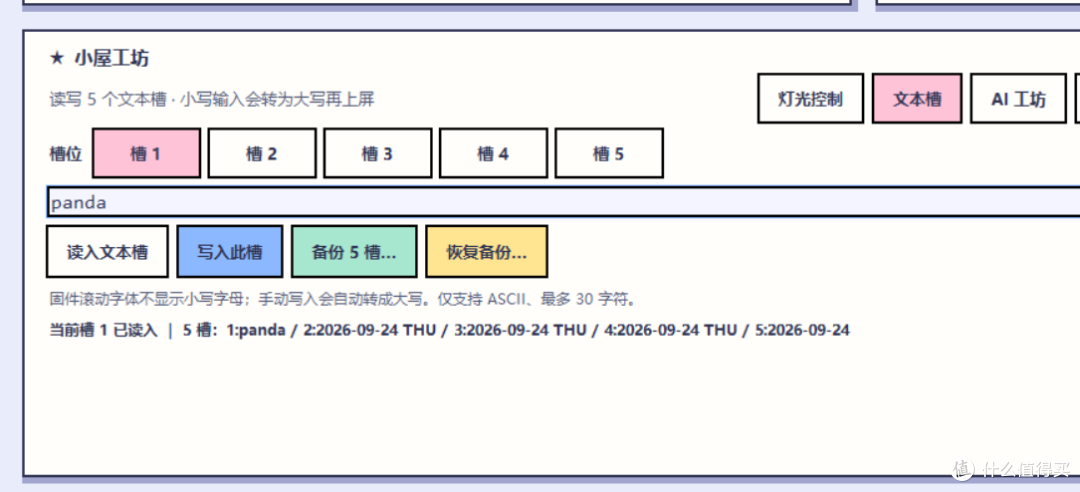

文本槽

文本槽和灯效就简单了，文本槽5个，一个30字符ASCII，你写什么它就显示什么，写进去会自动转大写。

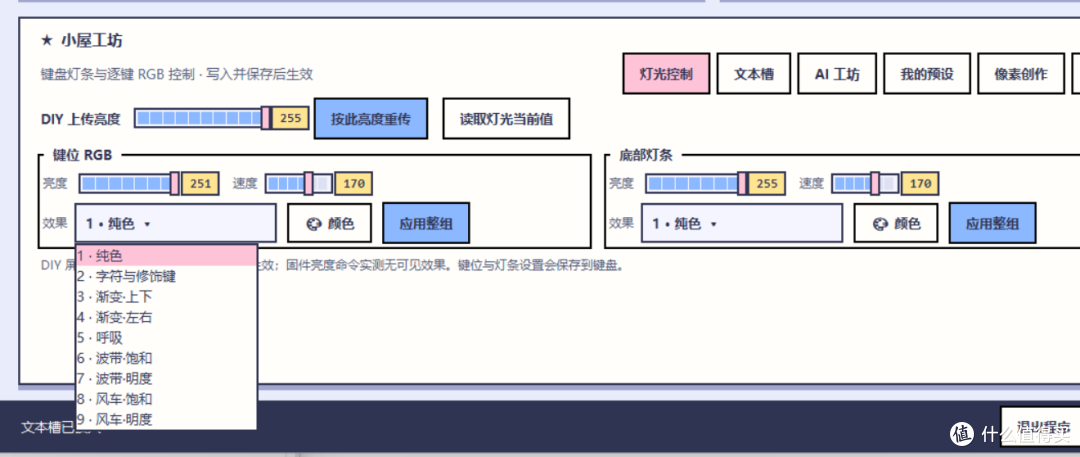

灯效控制

为了方便控制，熊猫把键位和灯条的灯效控制也加了进来，键位RGB有45种，底部灯条43种，不需要去VIA的驱动界面，通过这个程序也能直接控制了。

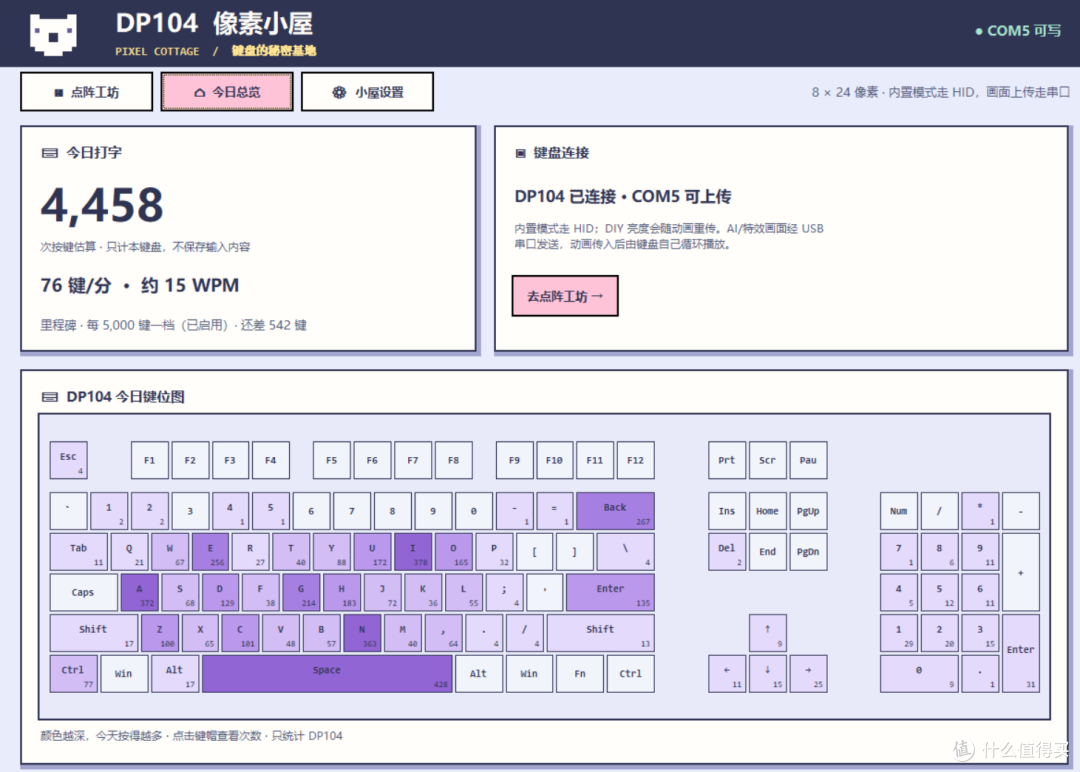

今日总览

这页主要是看数据。

今日总览图

今天按了多少下键，WPM跑到多少，一眼就能看到。WPM是按5个键折一个词来算的，看看趋势就行，别太当真，还顺便做了张104键的逐键热力图，每天清零。

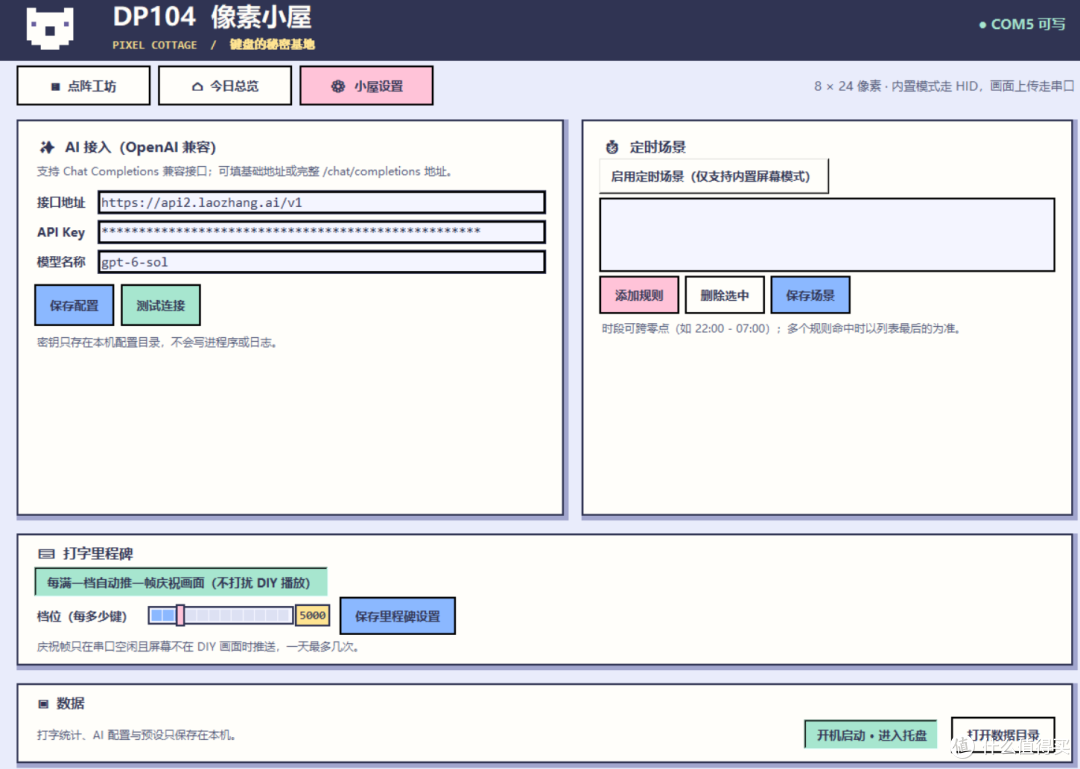

小屋设置

最后则是小屋设置了，前面提到的AI动画生成需要在这里设置AI模型和KEY，同时这里也可以设置定时场景，比如到了晚上几点自动将灯光调亮之类的，顺便还做了个打字里程碑，没啥用，纯玩玩。

写在最后

到这里，DP104的折腾记录就算齐了，硬件那篇收拾的是轴和键帽，这篇补上了软件。

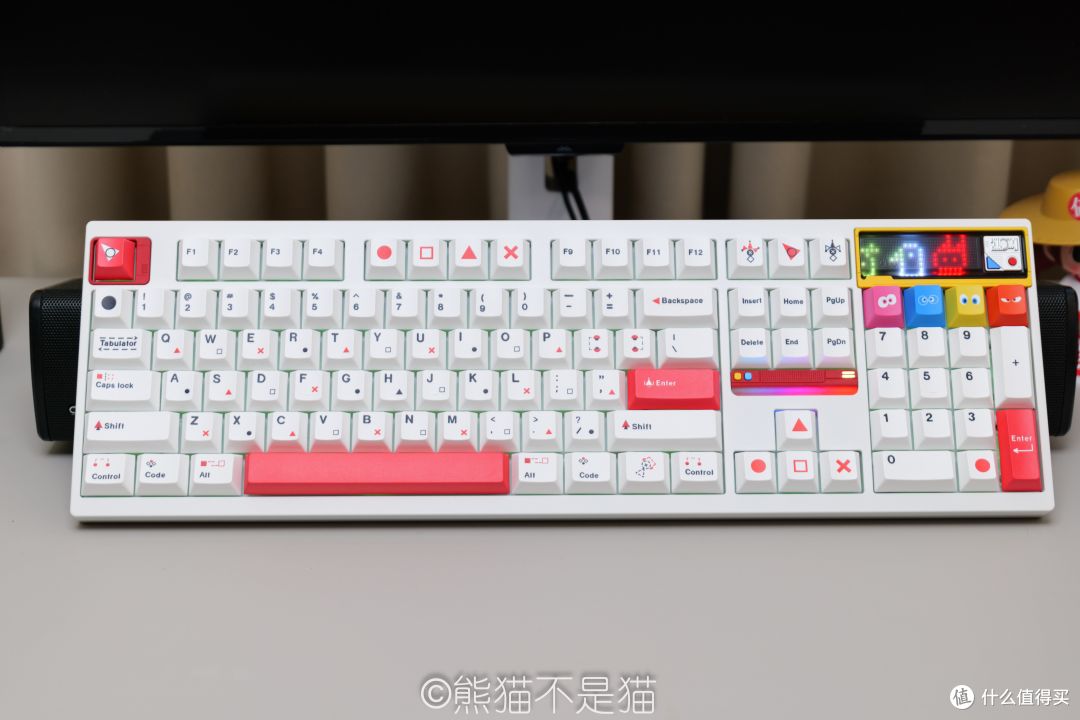

键盘一览

花这么多Token和时间做这个东西，说白了就是自嗨，毕竟DP104的用户肯定是没有什么ROG夜魔这个多的。但那块屏就长在键盘上，我一直觉得空着可惜，放个打字统计，或者蹲一只像素宠物，总比官方那几个循环特效转来转去要强。项目的开源地址在https://github.com/Panda-995/DP104-Studio ，有想法提Issue，想加功能直接PR，觉得有意思的话帮熊猫点亮小星星。
