硬核精选自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

08-17 10:09

之前买的3芯10寸不锈钢滤芯前置过滤器安装好了来交作业了

安装时做了冗余设计,考虑到前置出问题时应急用水问题,也就多一点管子和一个阀门事,接着来细说一下……

自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

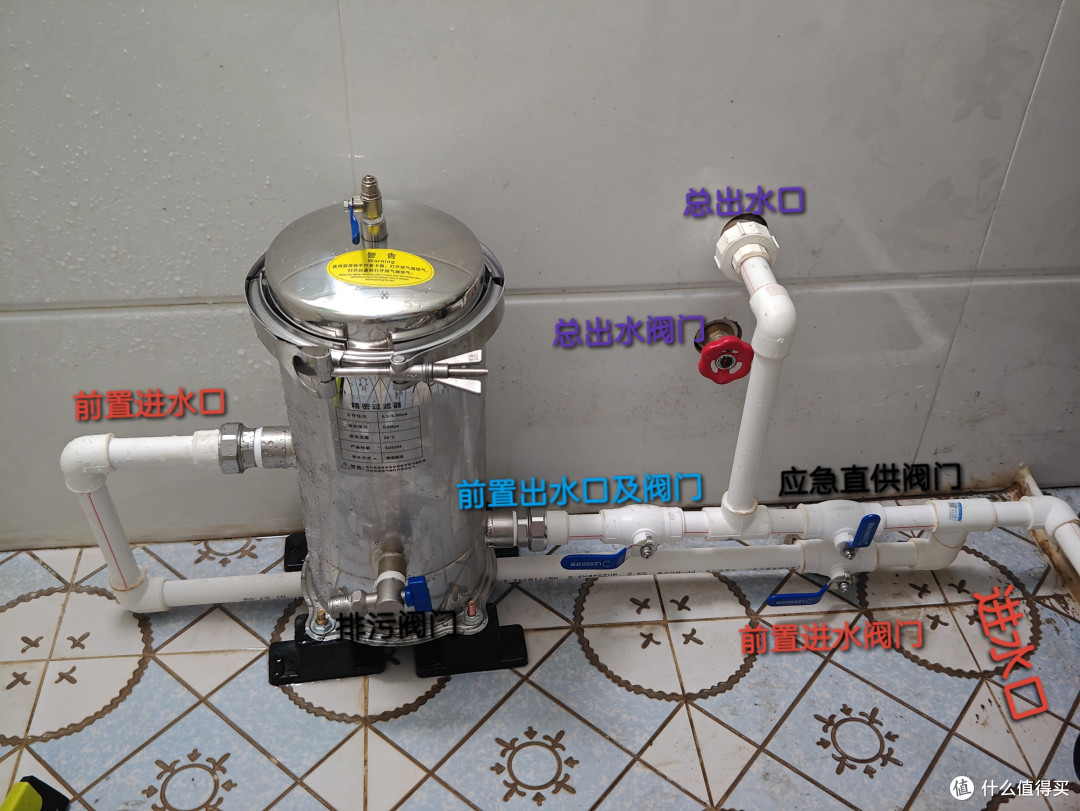

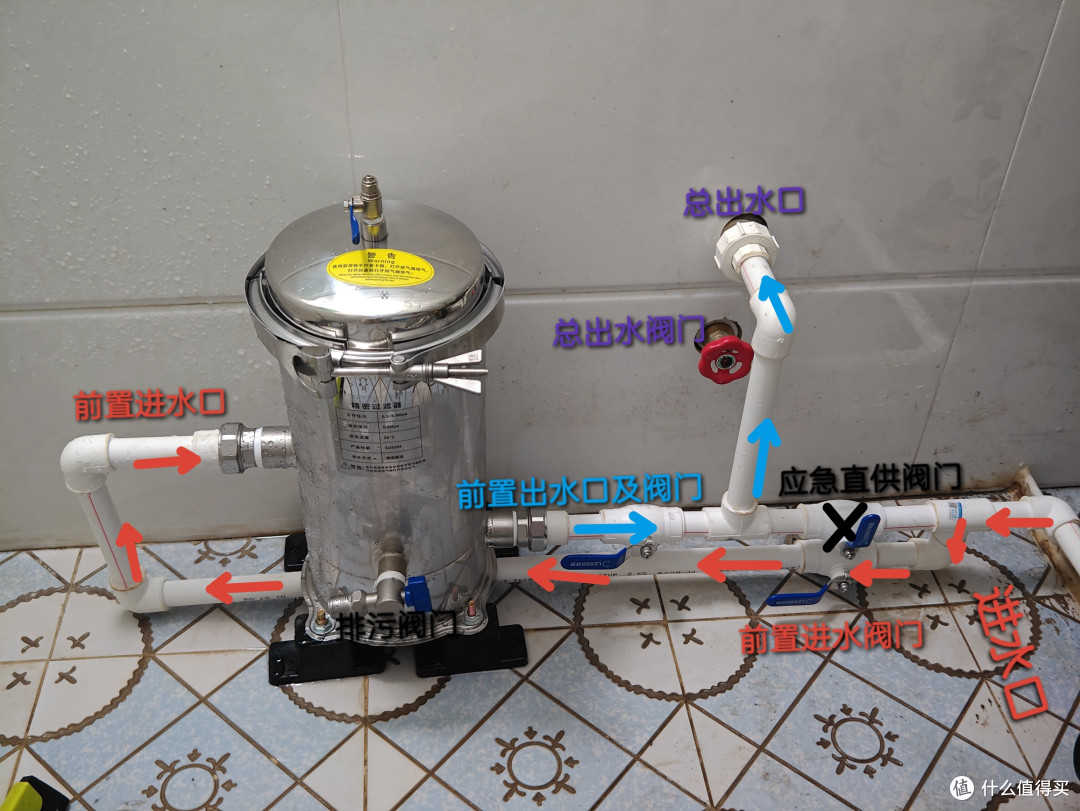

先来个整体水路设计图,字有点小凑合看吧,前置过滤器出水口和全屋总进水管共用一根出水管来实现过滤供水和应急供水!

自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

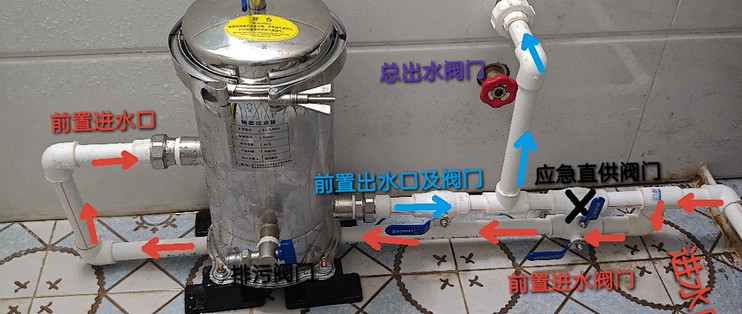

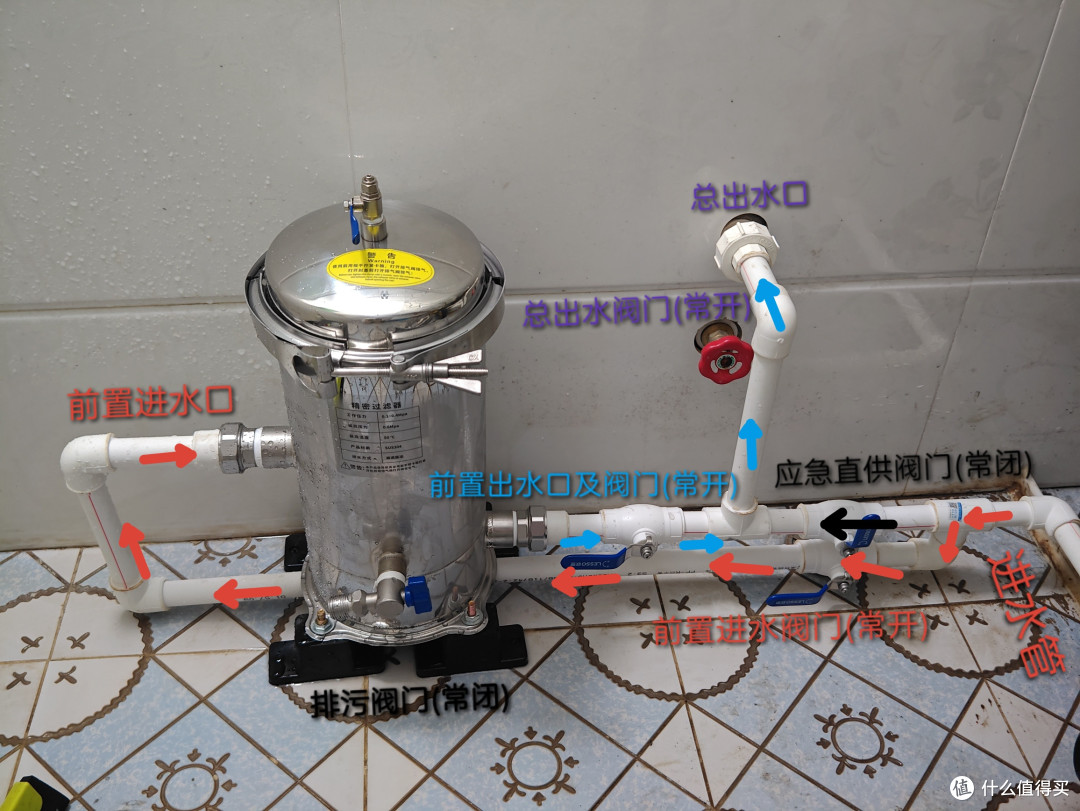

过滤供水水路

进水管进水——三通(应急直供阀门关闭)——前置进水阀门打开——前置进水口——前置过滤器——前置出水口——总出水口——总出水口阀门——全屋供水

自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

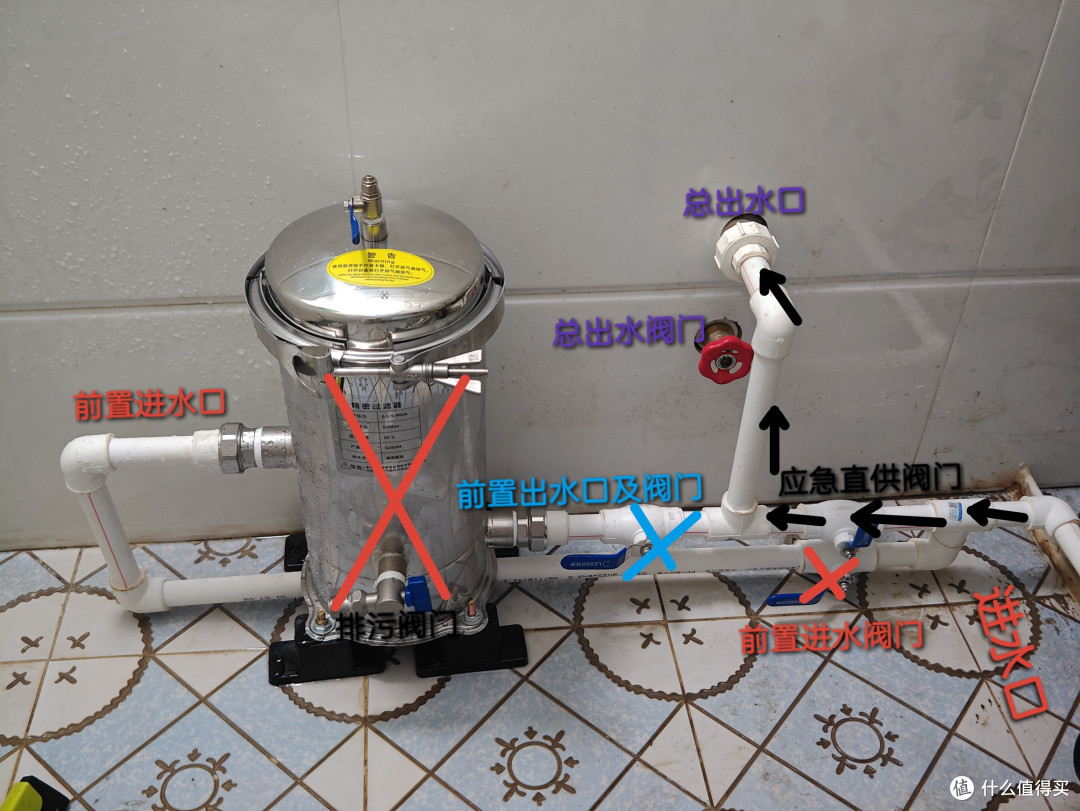

应急供水水路

进水管进水——三通(前置进水阀门关闭)——应急直供阀门打开——总出水口——总出水口阀门——全屋供水

自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

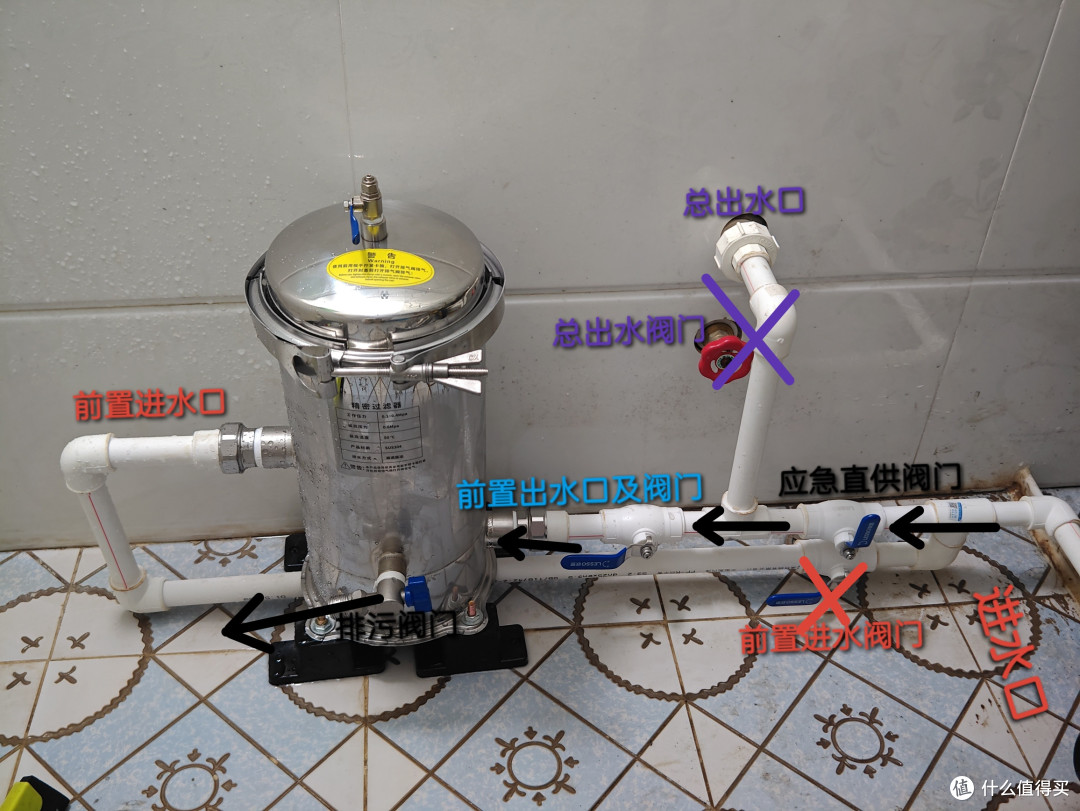

反冲洗水路

进水管进水——三通(前置进水阀门关闭、总出水口阀门关闭)——应急直供阀门打开——前置出水口阀门打开——前置出水口——排污阀门打开——排污口排污

实现对不锈钢滤网反向冲洗依附在滤网上的污物,经排污口排出

自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

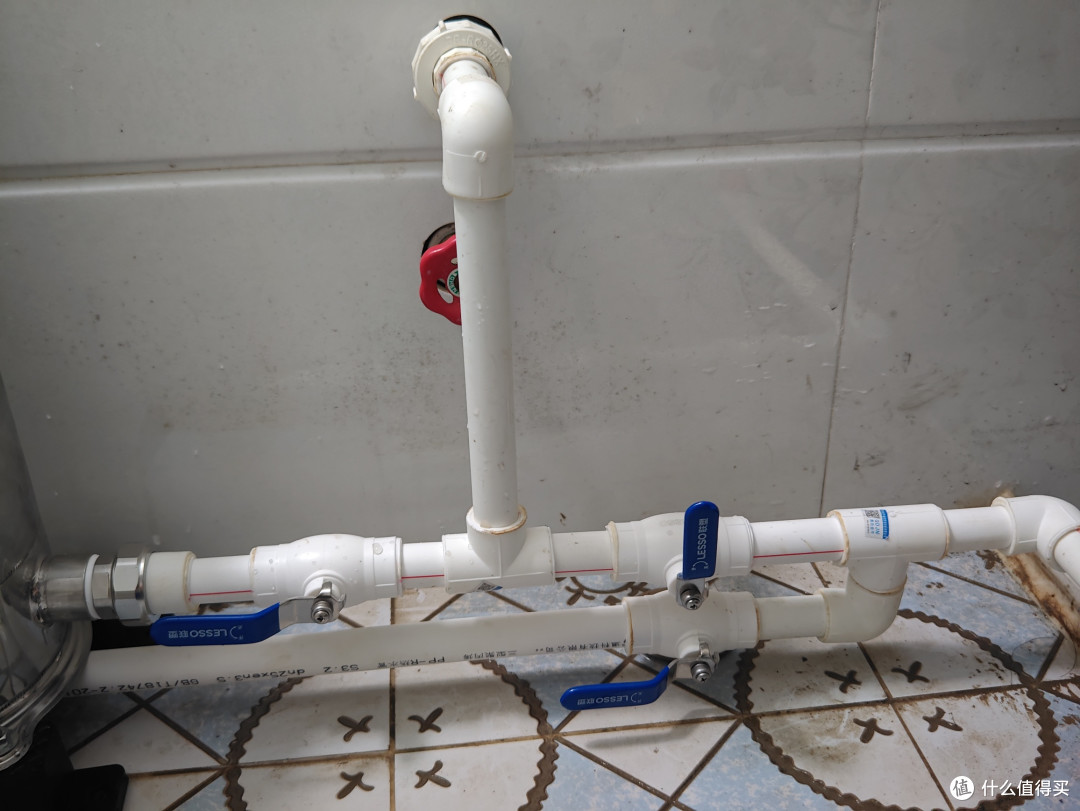

这一段水管是最关键的,热熔之前一定要确定好尺寸以后再热熔

自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

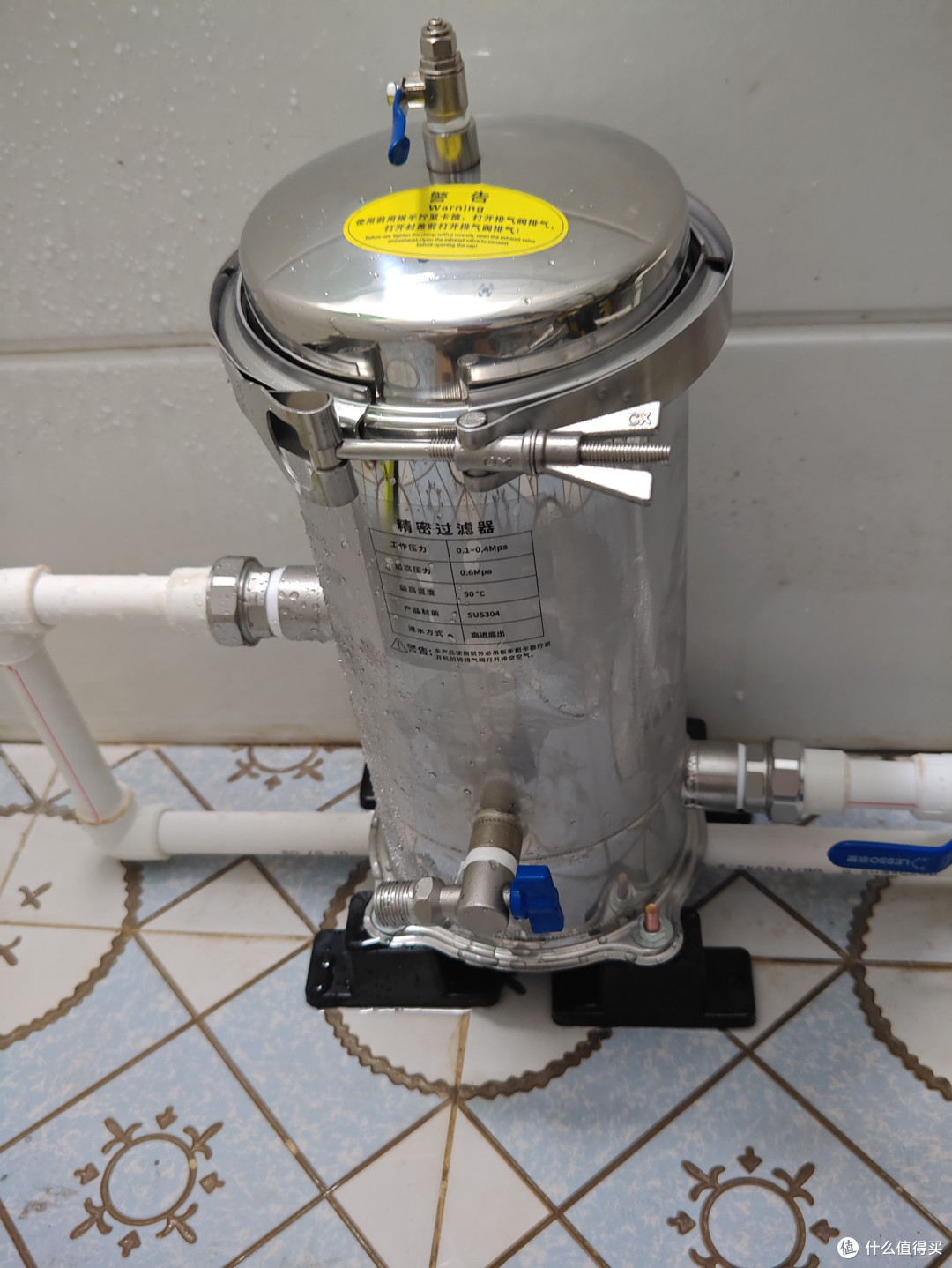

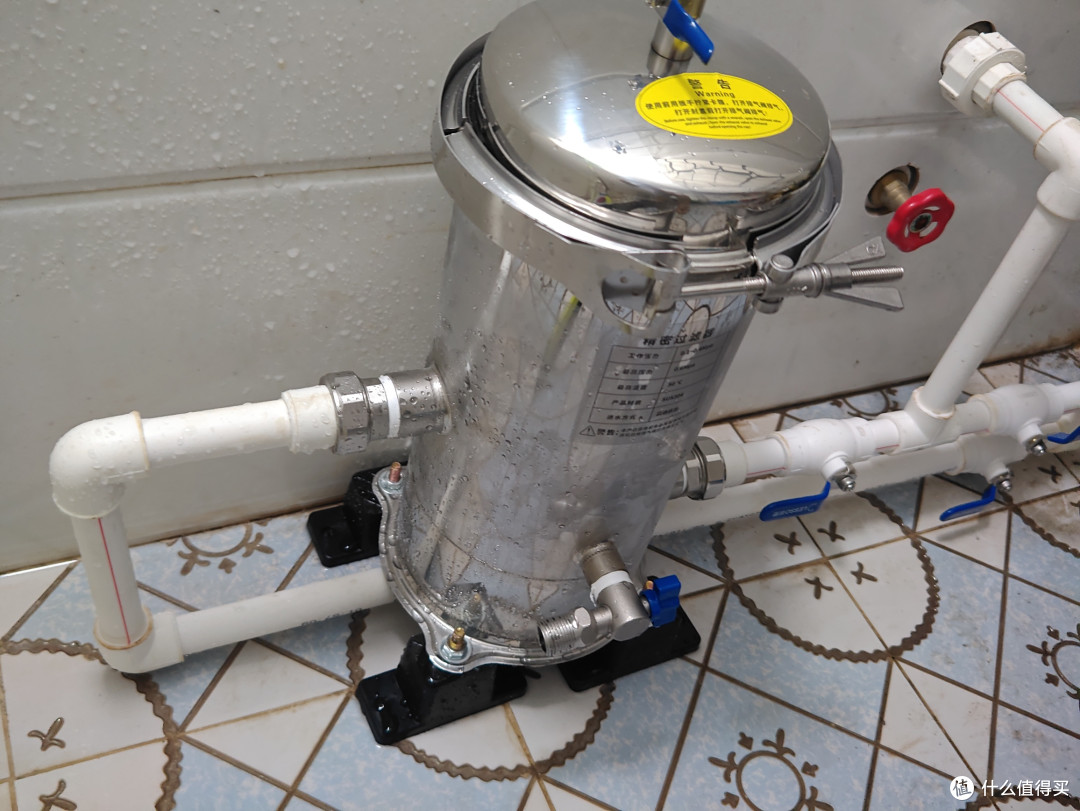

前置过滤器的进出水口用的都是不锈钢活接,方便后期清洗维护!

自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

由于安装位置比较特殊,买了一套空调外机增高垫脚,刚好可以让水管从下方穿过排污阀直接上联塑的角阀(球阀),保证排污通畅!

自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

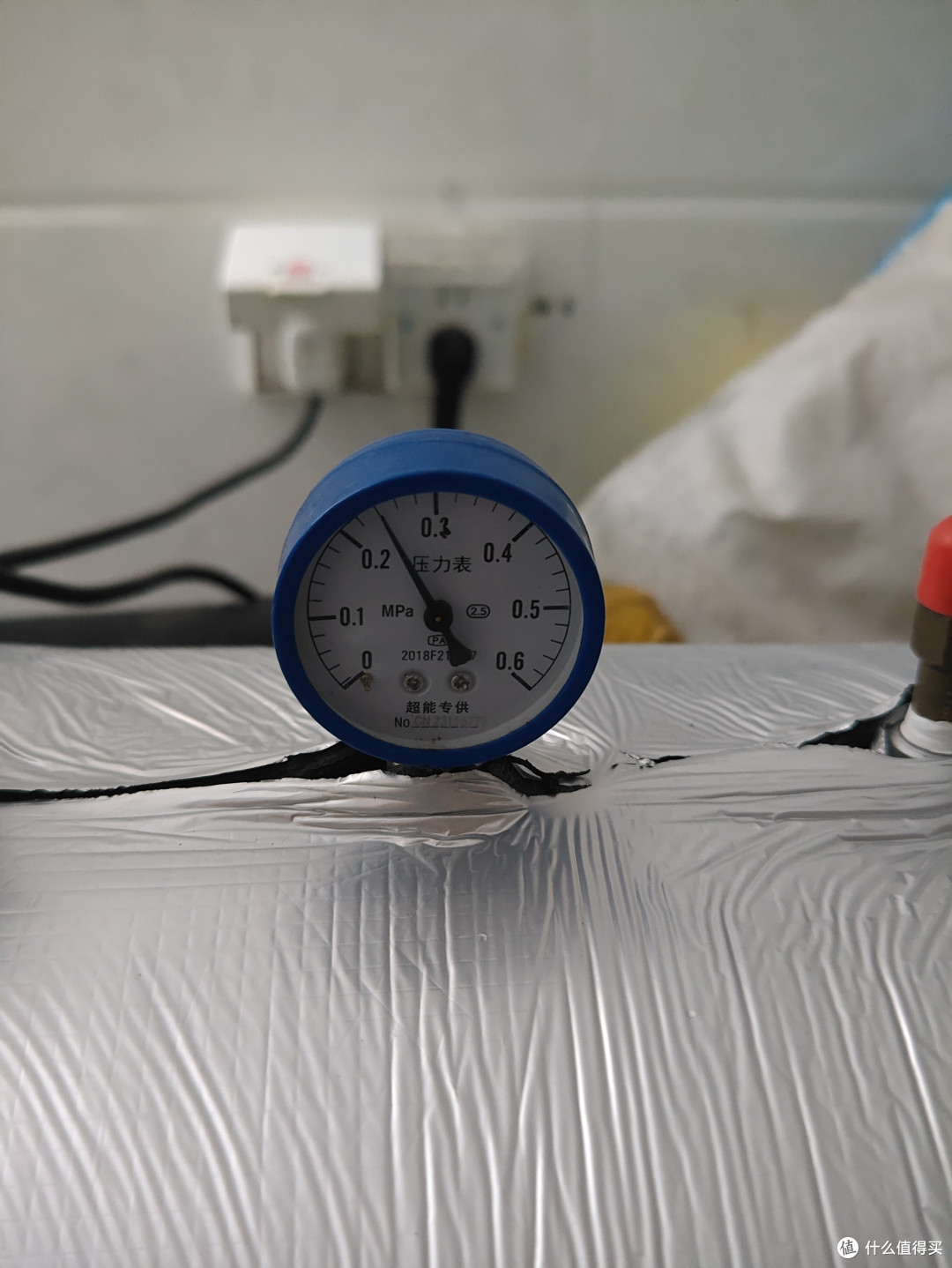

安装完成后保压测试,半小时后压力纹丝不动,整体水路没问题!

自己手搓经济实惠的前置过滤系统优化方案——应急供水/反冲洗

整体方案实施比较顺利,施工之前的规划一定要考虑完善,结合实际情况做出一套经济实惠的前置过滤方案!此方案只是前置过滤,主要针对泥沙等大颗粒物拦截,属于非直饮水过滤,需要饮用再搞一套几百块DIY的75G带桶的反渗透净水器接在后面的水路上即可,如果水质硬的地区(比如北方DTS600多的地区)想保护设备需要软水,那就需要在设备前安装软水设备,切记软水/除垢后不要饮用!
