拆解 东菱面包机 XBM-1028GP

无意中获得了一台东菱的面包机，说是时间长了不高兴倒腾。我估计是有点问题吧，不然也不会便宜我。反正平时喜欢拆拆修修弄弄，就留着了。也在家放了一段时间，在国庆前后才找时间折腾一下。

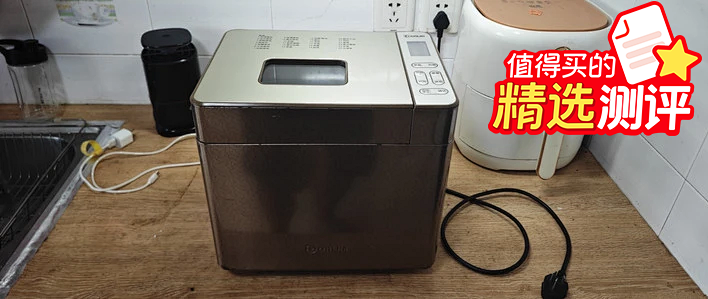

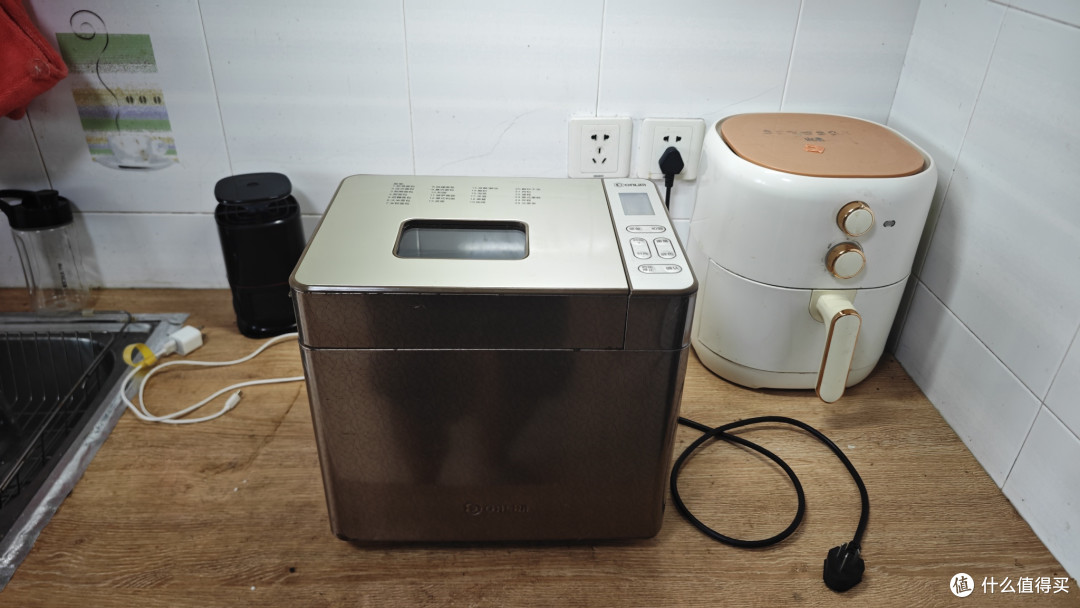

面包机全景

面板上看好多功能。查了一下说是这款叫祥云香槟金色款。

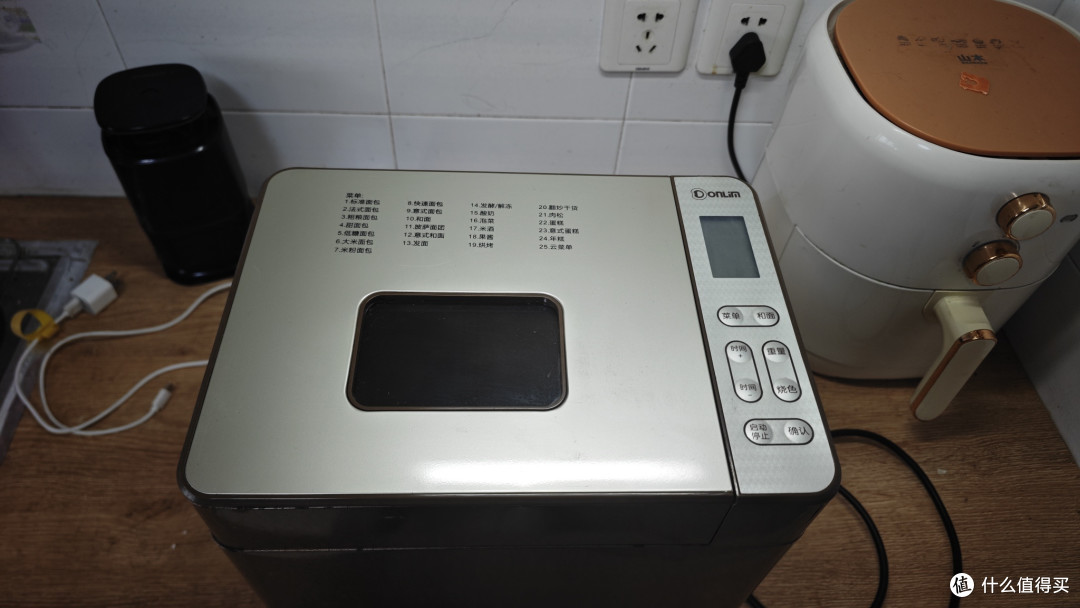

正面的说明

具体型号是XBM-1028GP。好像还有一个同款的。

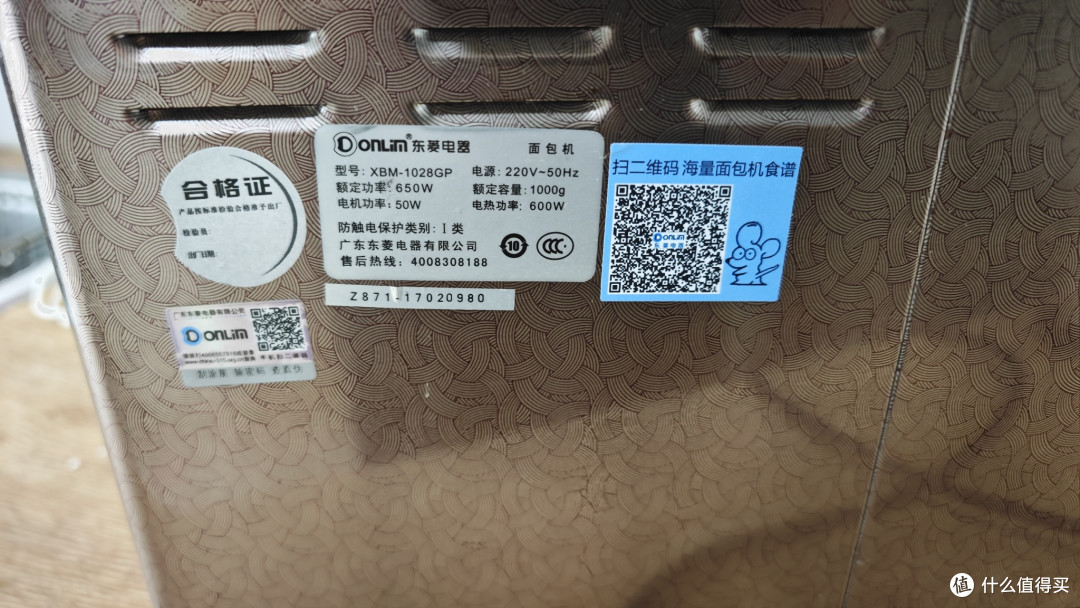

型号是XBM-1028GP

正面带液晶显示屏。

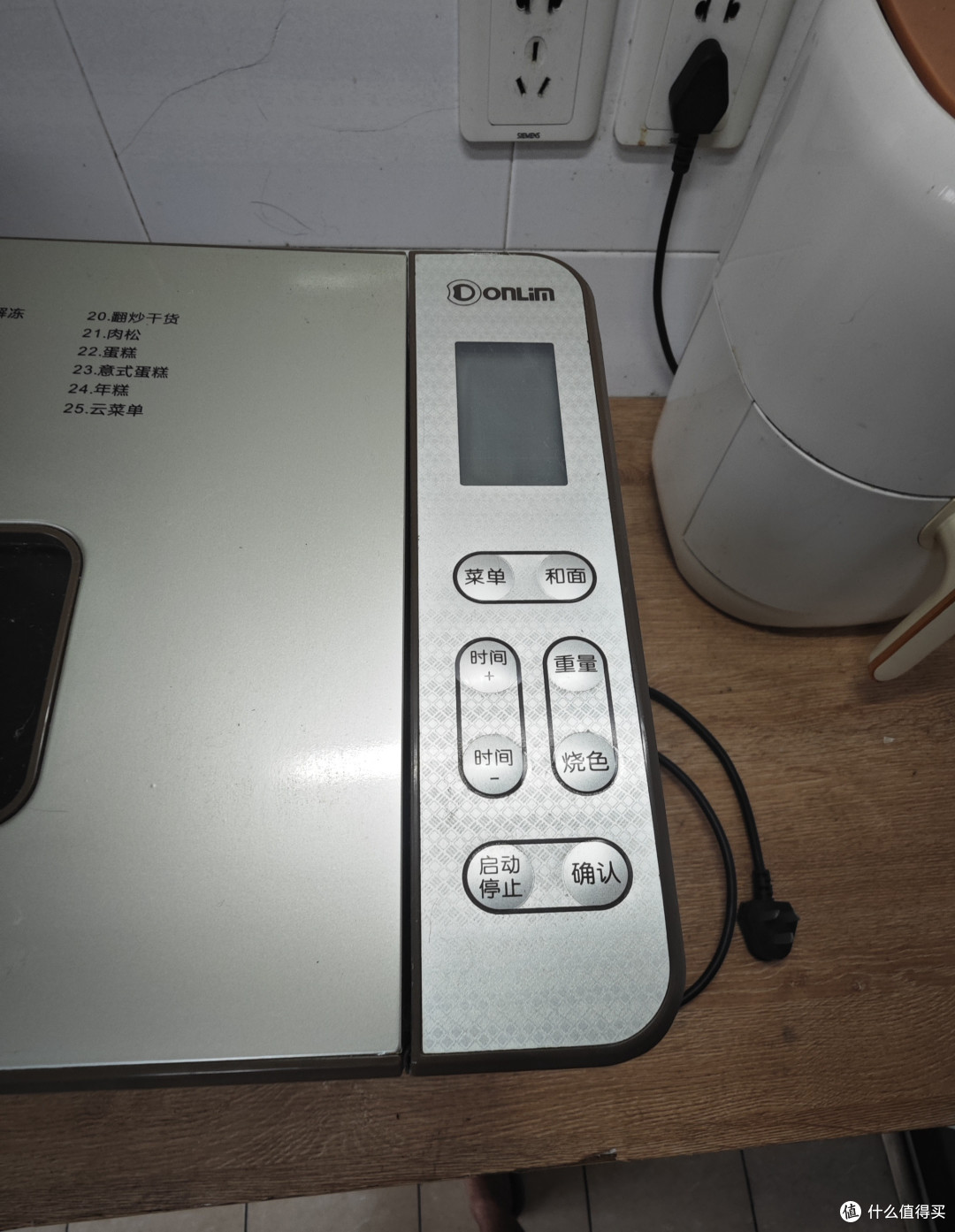

机身正面操控面板

打开以后里面有一个金属内胆，把鸡蛋面粉啥放在里面，机器就能自己做出面包。

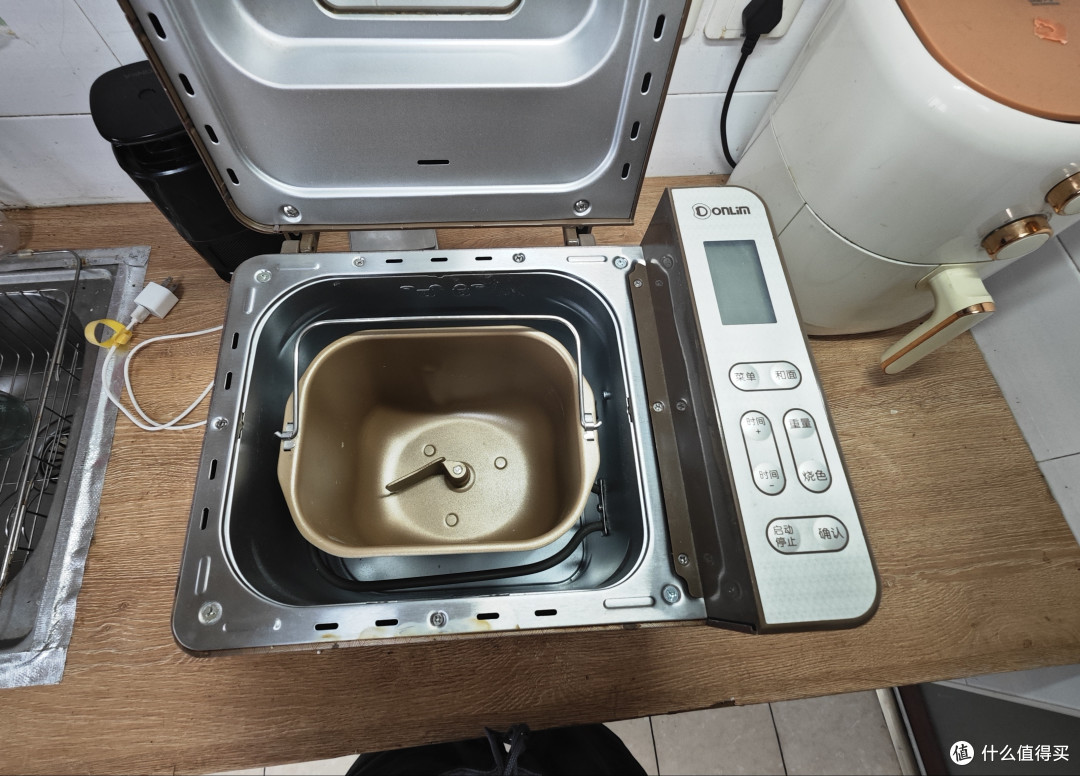

里面的金属内胆

先取出金属内胆。

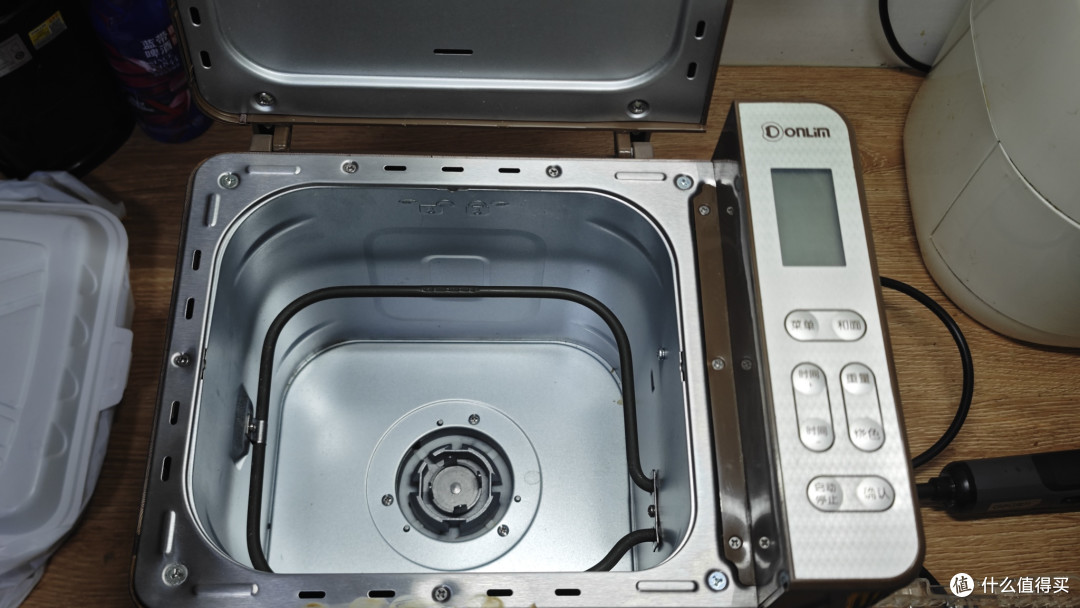

先拆内胆

把四个螺丝卸了，这四个螺丝特别长，直接和底部的塑料外壳固定。

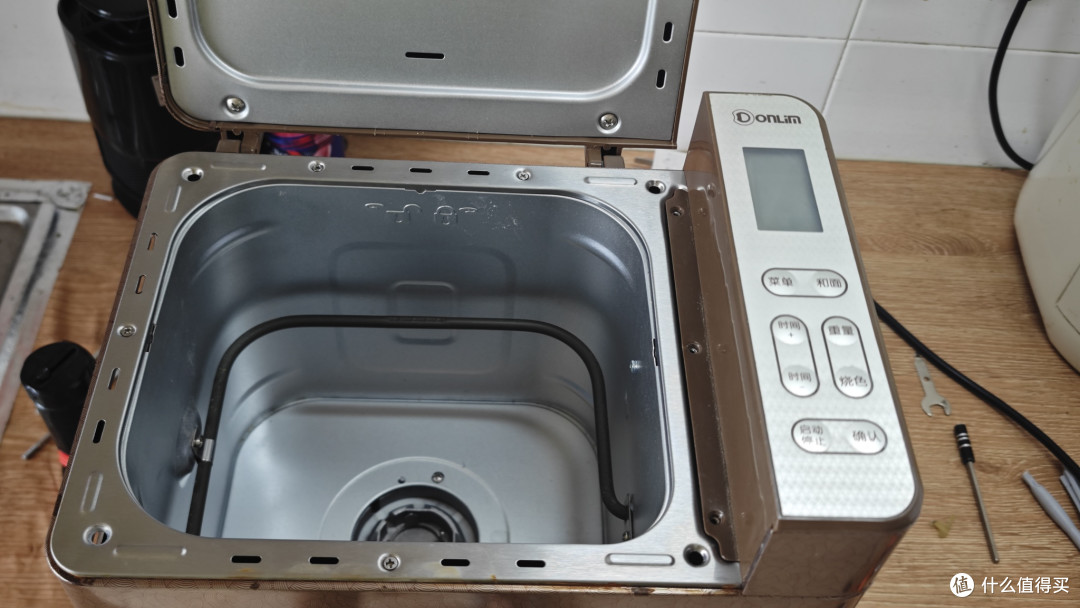

卸掉四个长螺丝

控制面板是一个模块，边上有三个小螺丝先拆了。抠一下，就能和金属外壳分离。

但是这个地方是有用塑料轧带固定的，要剪掉。

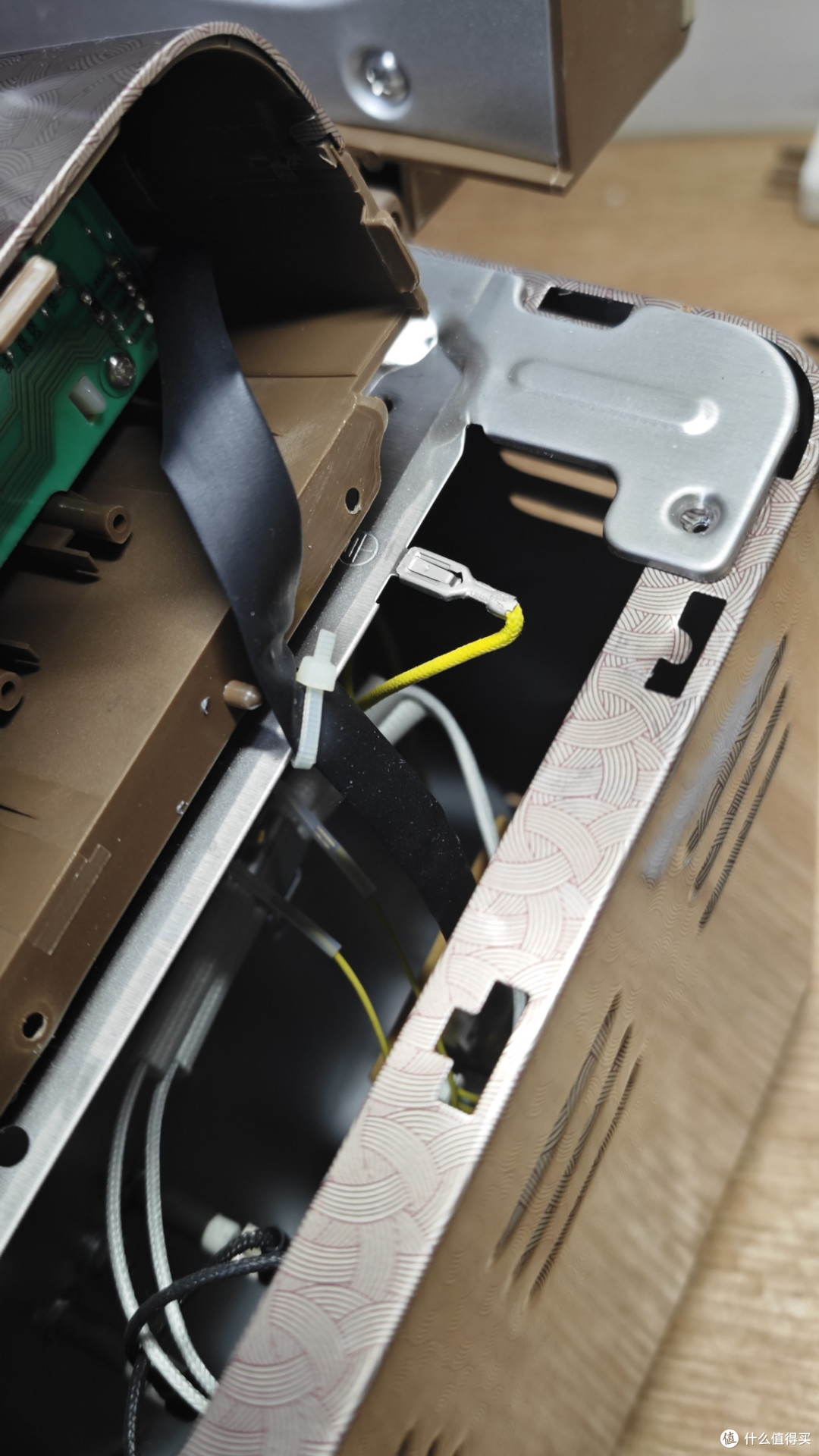

轧带固定线束

想把线束和面板拆开的，但是空间太小不好拆。

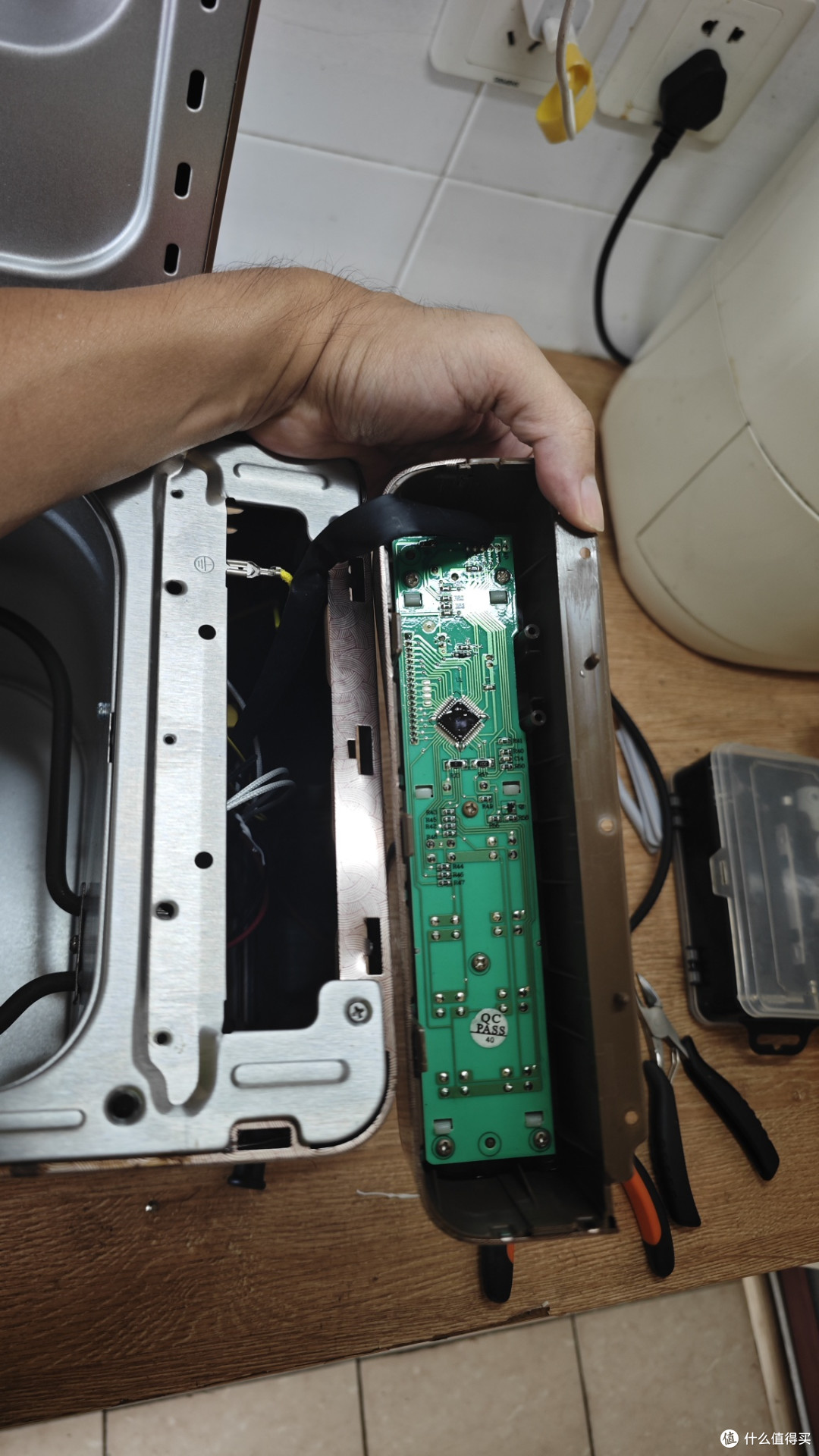

控制面板的线束不好拆

控制面板卸下以后先垂着，把中间的金属盖先拆了。

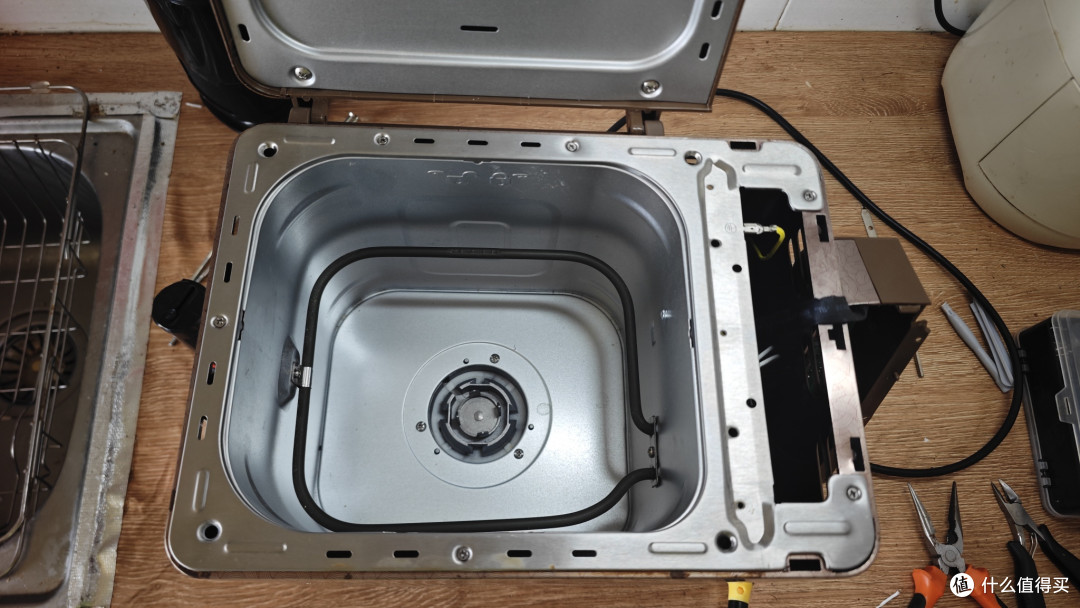

需拆除中间的金属盖

都是小螺丝，小螺丝拧开以后就能把中间的金属盖拿下来了。

拆下中间的金属面板

这个时候中间的空隙够大了，就可以拆下控制面板。

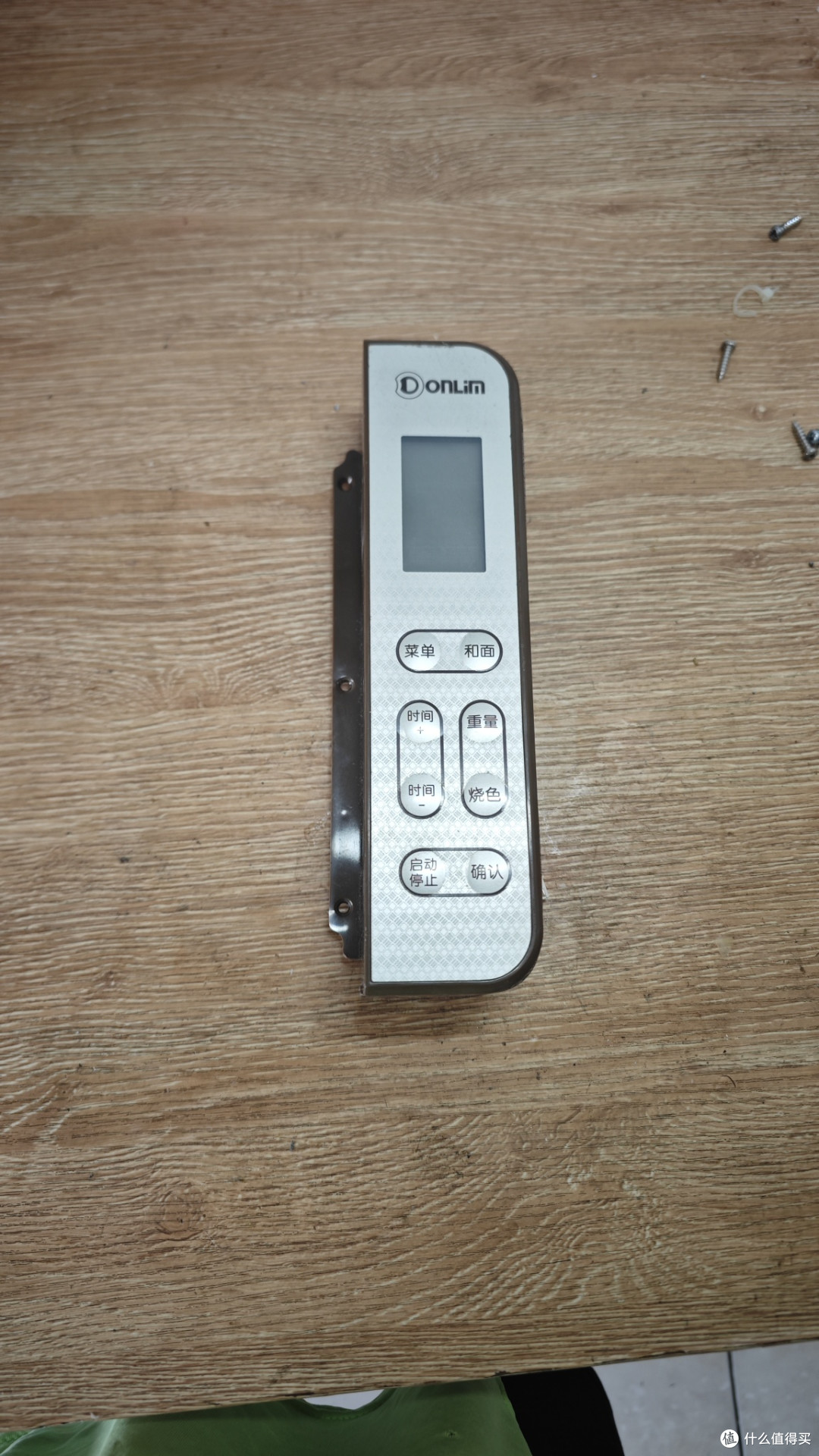

拆离的控制面板

控制面板和内部链接使用的是带卡口的插头

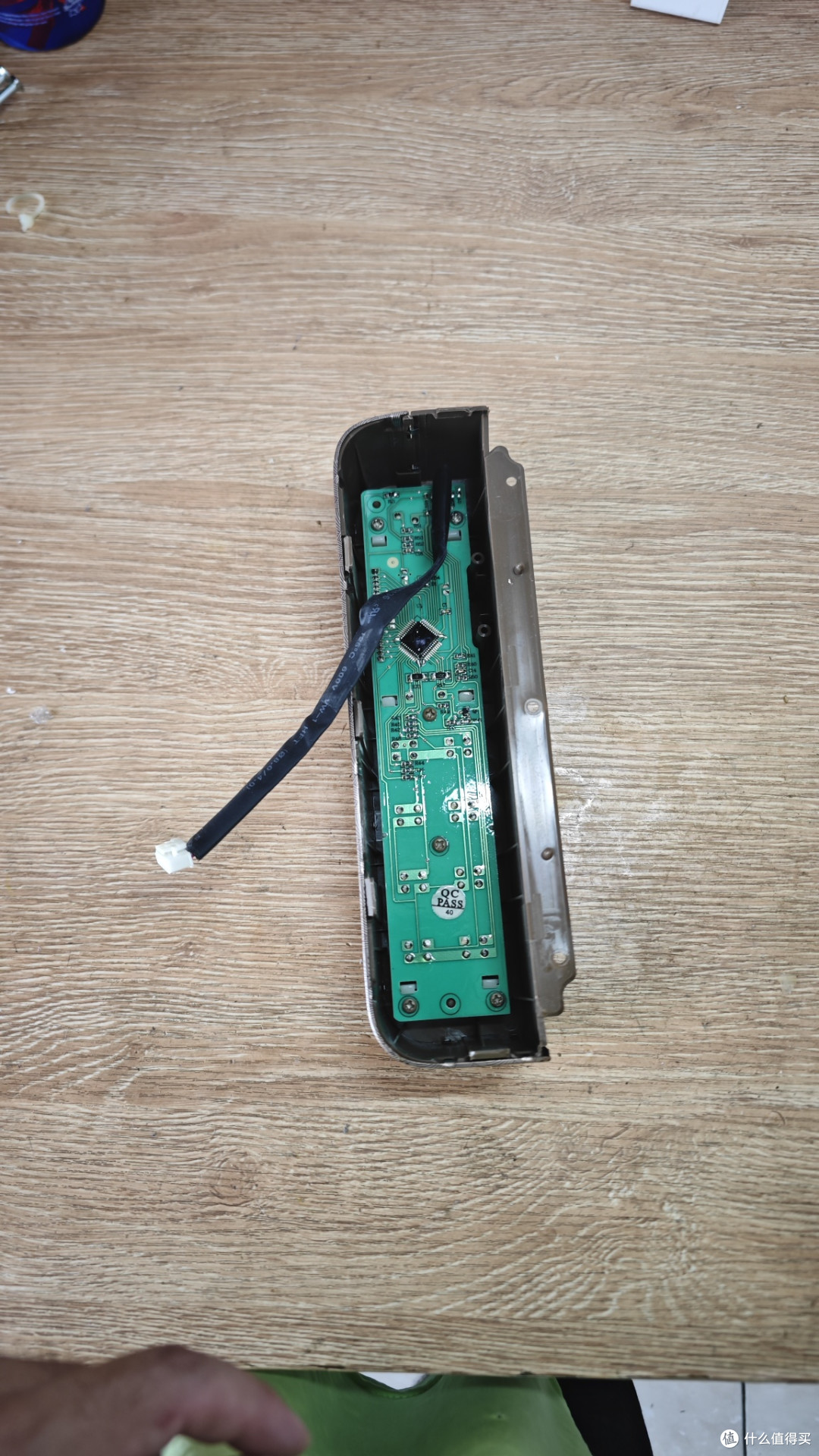

控制面板和机器内部链接的插头。

机器内部做工还可以啊，都是接插件。

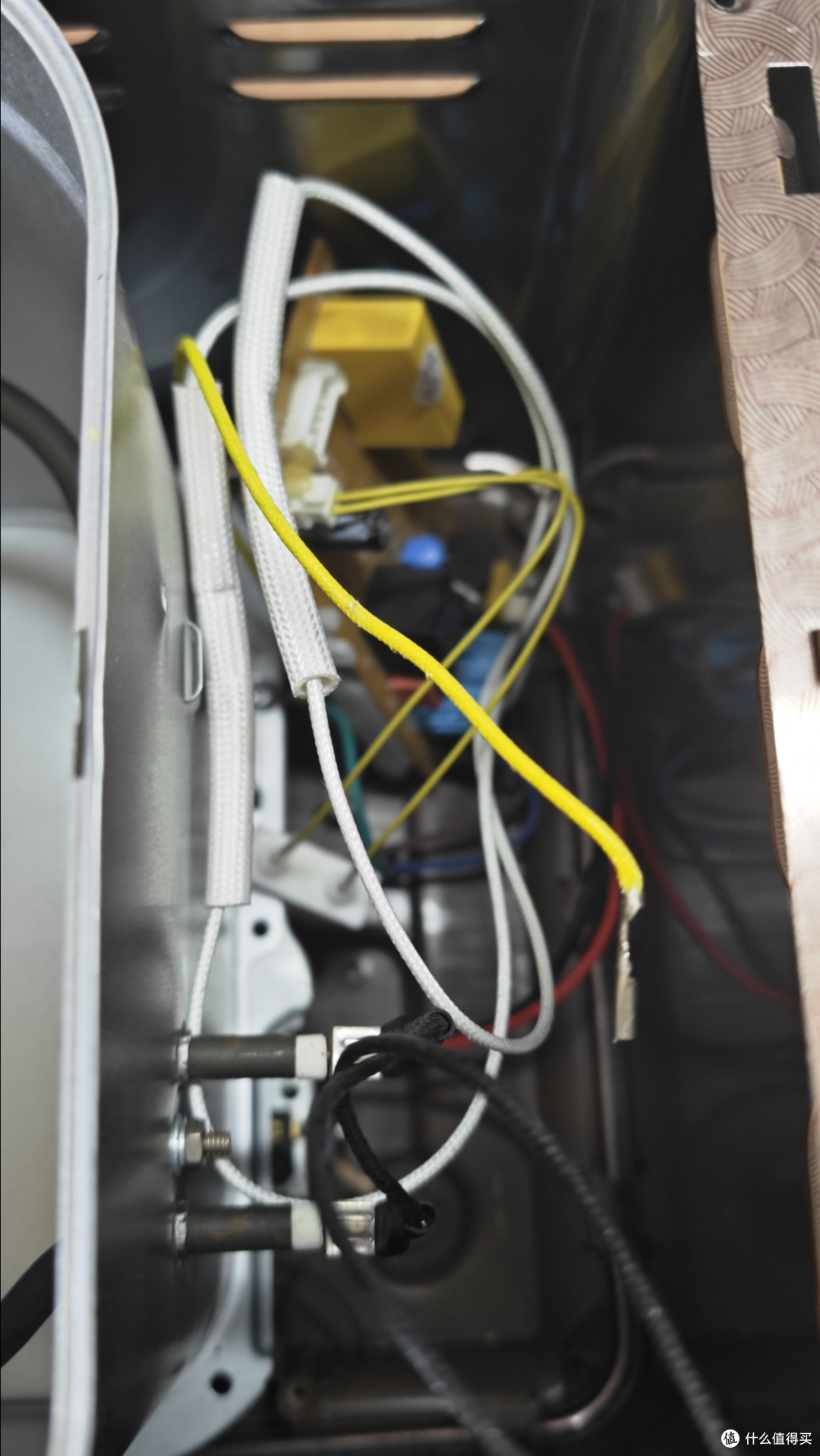

机器内部做工可以

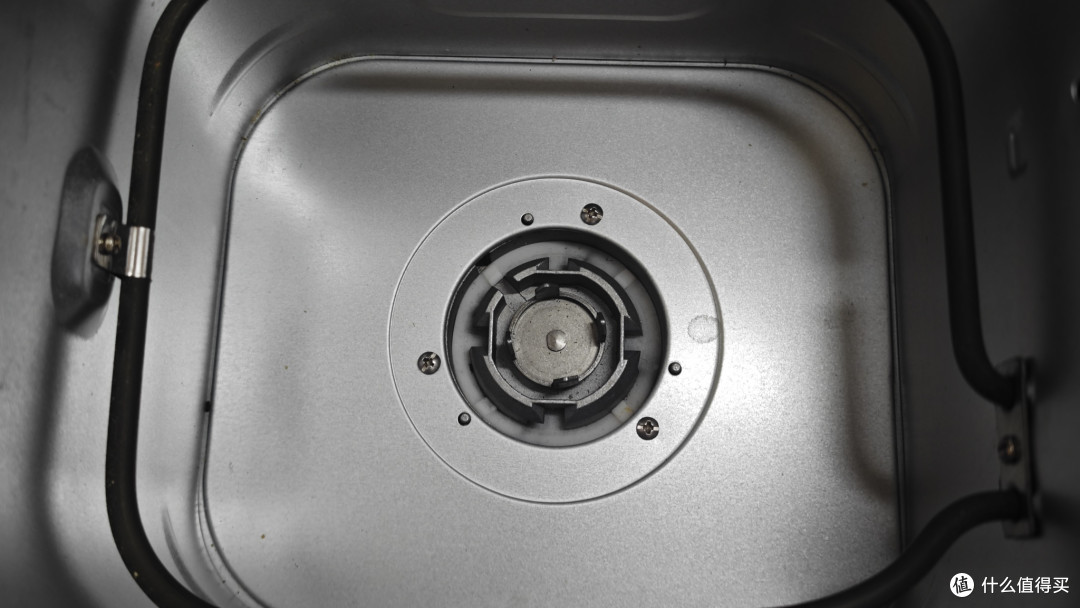

先把底部的三个电机螺丝拆了。

再把几个接插件解掉就可以把整个内胆拿出来了。内胆上有一个加热环就算是通过这个和插头和主电路板相连。

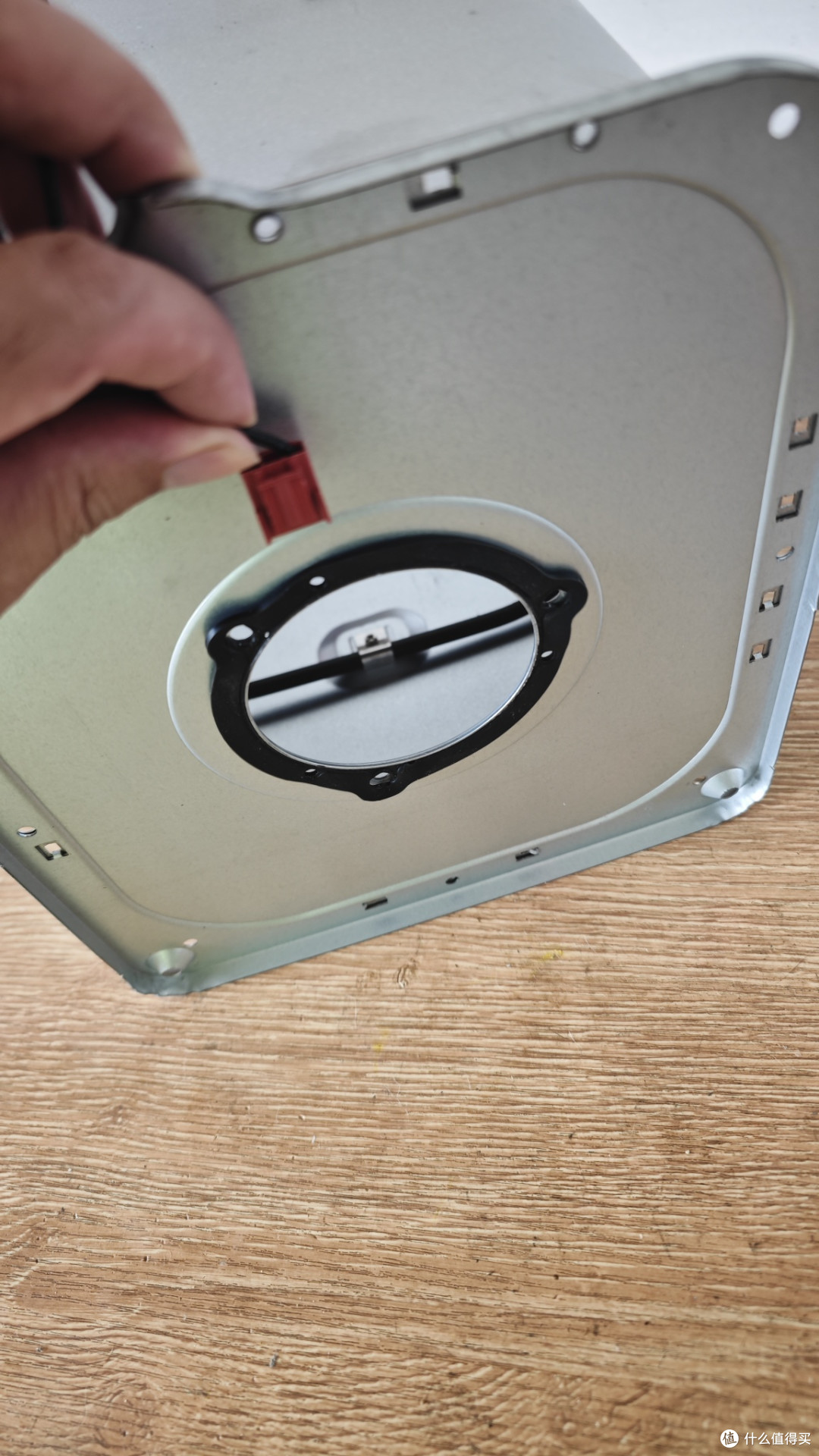

内胆的链接插头

内胆和电机分离。

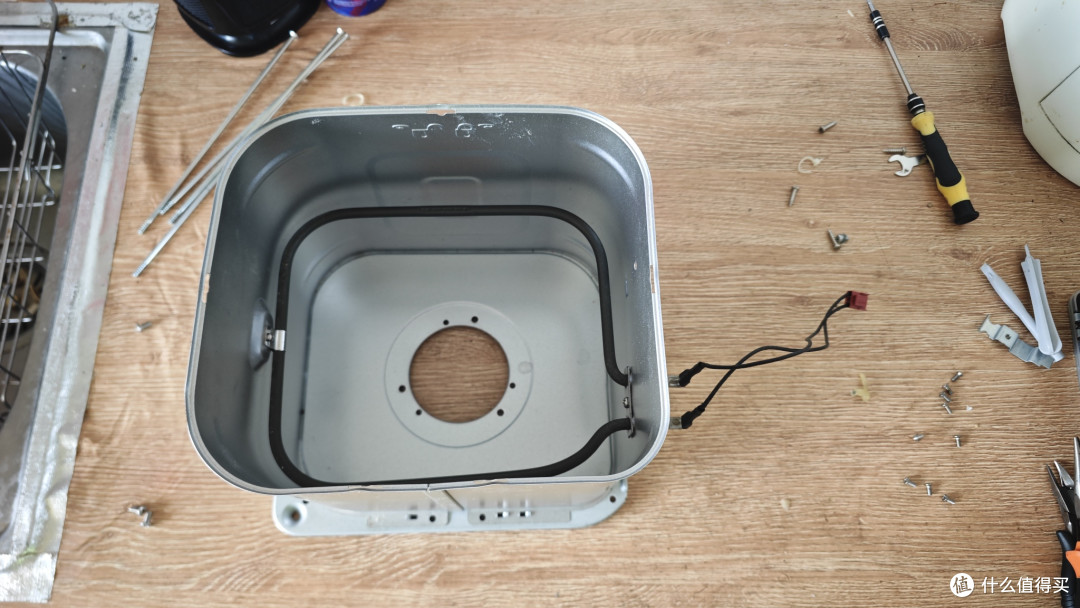

内胆拆除成功

主电机和电路板的连接。

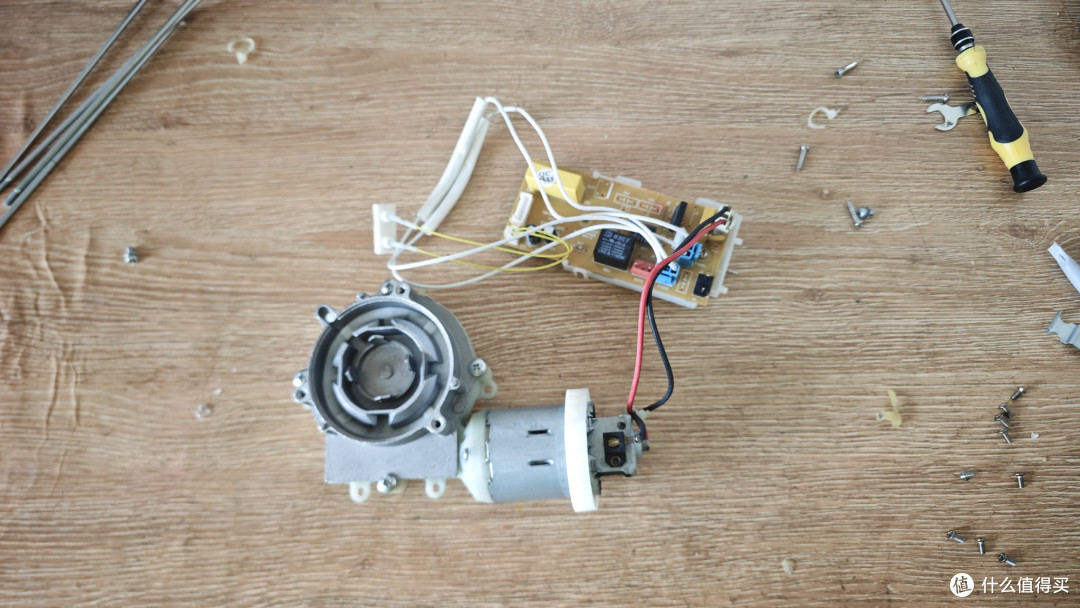

主电机和电路板。

总算都拆完了，就剩个外壳。

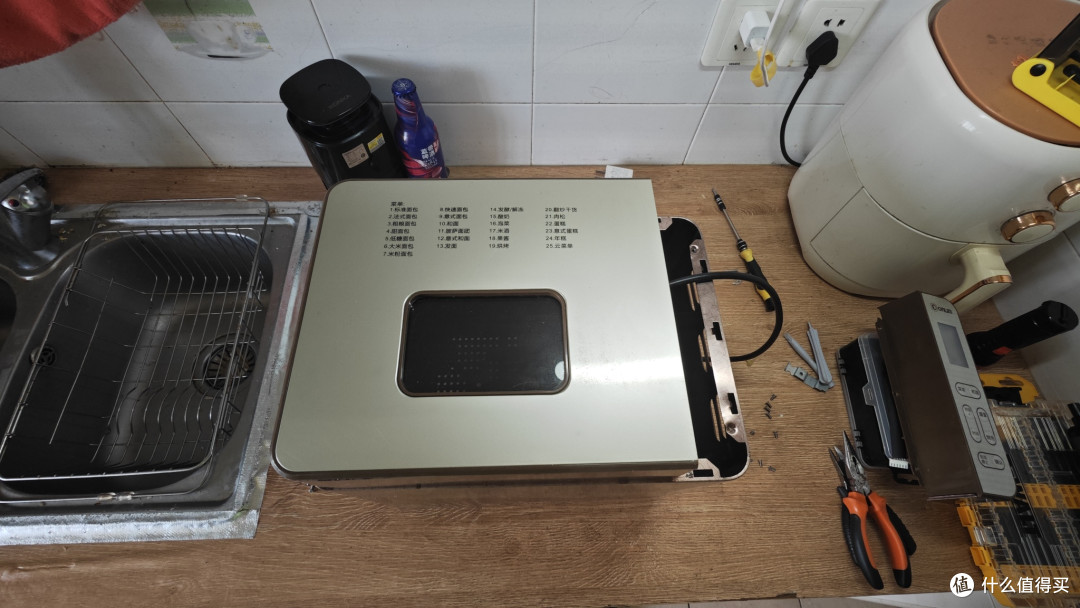

外壳和控制面板

剩下的一个空空的外壳。

乱哄哄的施工现场。

拿完了里面没啥东西

最后问题解决不了，装回去了。因为当时是搅拌功能时转时不转，我查资料的时候就说这个电机和皮带用久了会出问题，但是这款拆开里面根本看不到皮带。不知道里面是通过什么驱动原理让搅拌叶工作的。感觉电机好像也没啥问题。

PS：写文章的时候突然想到，有没有可能是因为电机的碳刷用完了？因为这种设备好像都不舍得使用无刷电机。我自己的手钻电机好像也是同样情况。不过无所谓了，反正东西已经处理了。
