琢美 吊磨机9100拆解 + 改电源接口
2026-10-29 17:59:34
0点赞
0收藏
0评论
之前买了琢美老式吊磨机732，把我改电源口的瘾给勾起来了。
9100的吊磨机我翻出来仔细研究了一下，其实就是欧标电源口的，只不过是主电源改成了英标的接口。我住的房子目前是租的，房东还留下了一些老式的插线板，所以其实无论是英标还是欧标的插头其实使用起来都可以。但是毕竟是很多年前的产物了，有时候需要用力插或者摇一摇才能工作。所以如果能直插墙插则是最好的，它房子里墙插到都是国标的接口。那就动手改一下吧。

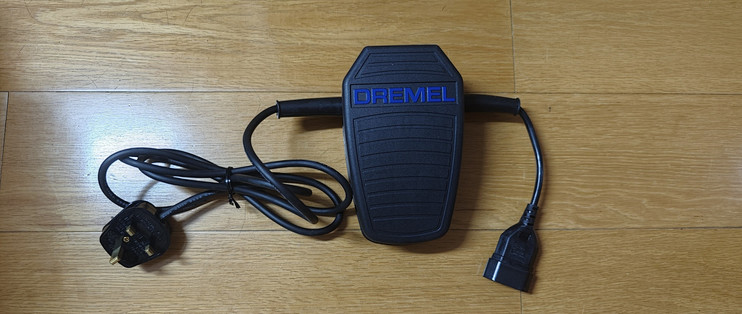

最先被开刀的脚踏的控制器，他这个是一进一出，靠脚踩来控制电磨的转速。一端英标，一端欧标。我感觉这个英标头就是为了售卖英国市场手工换上的~~~

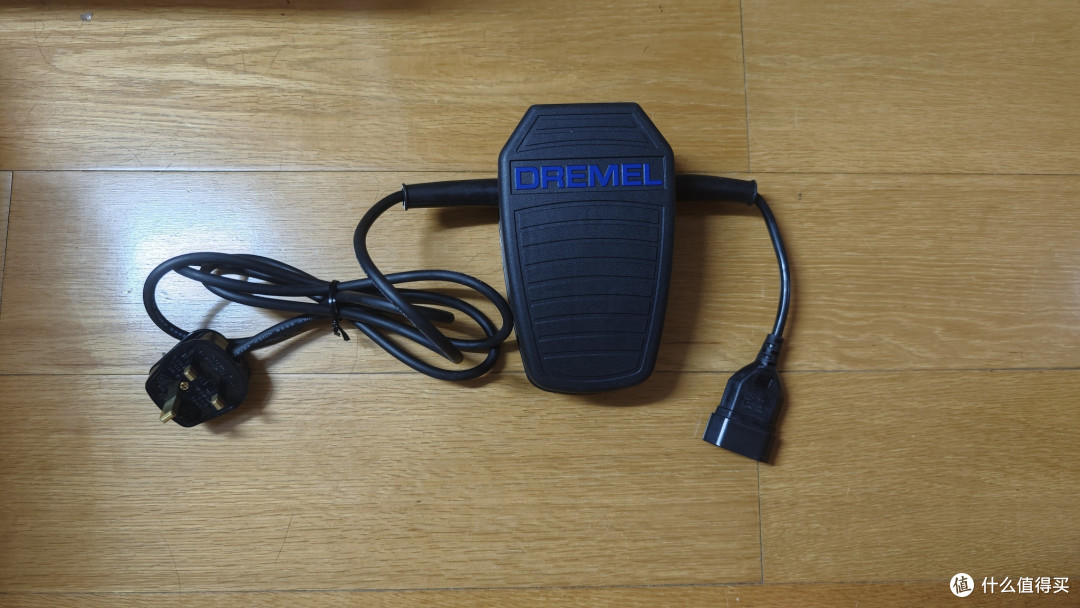

9100的脚踩控制器因为之前开箱的时候说过这个是台湾产的，所以这个做工和螺丝感觉和之前的732完全不一样。拆的时候先把脚踏器的两侧的螺丝先卸了。这个用的是国标的十字螺丝~~~

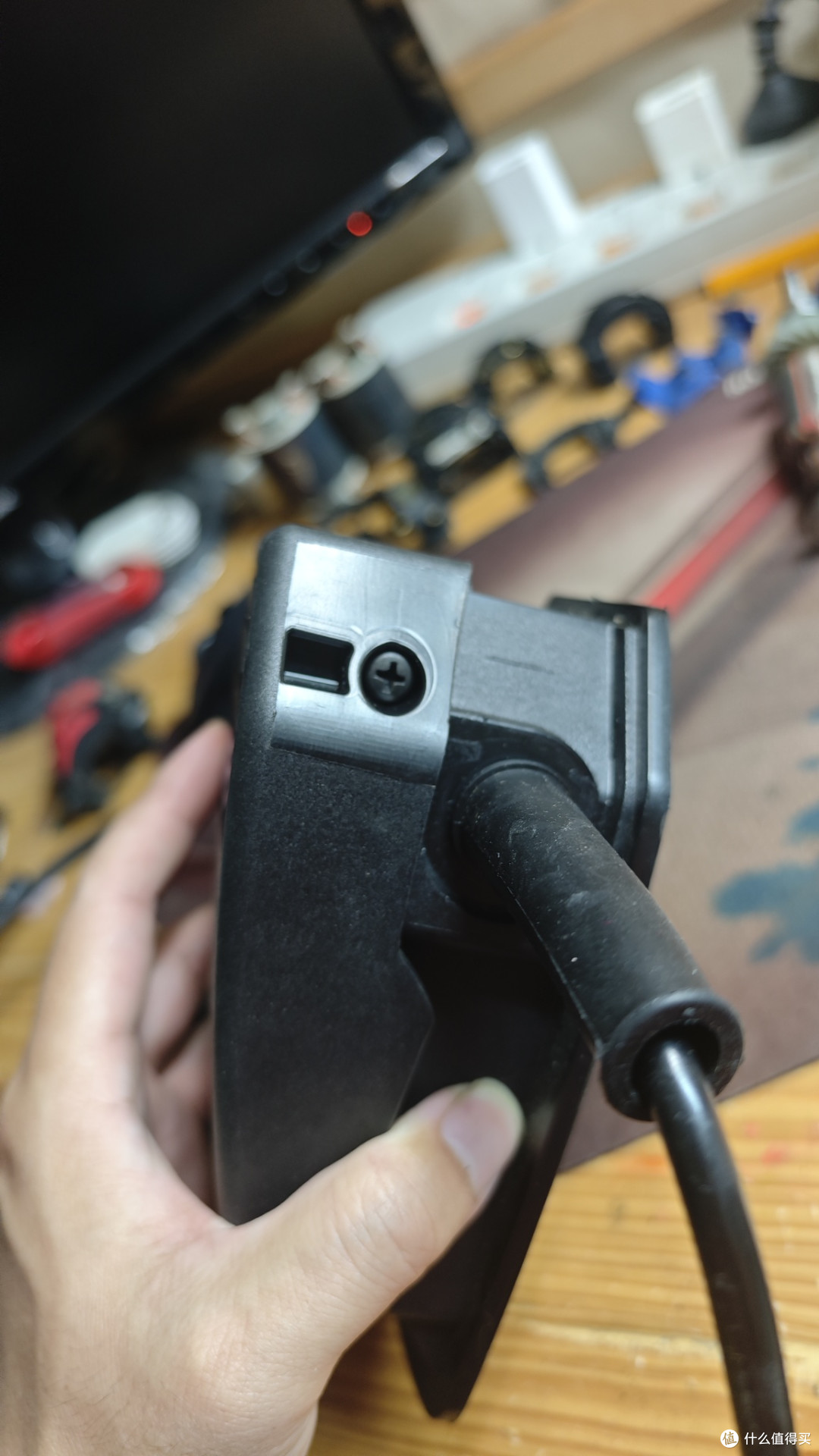

先拆掉右侧的螺丝话说在琢美的设备上看到这种十字螺丝感觉是不是遇上了假货~·~·~·

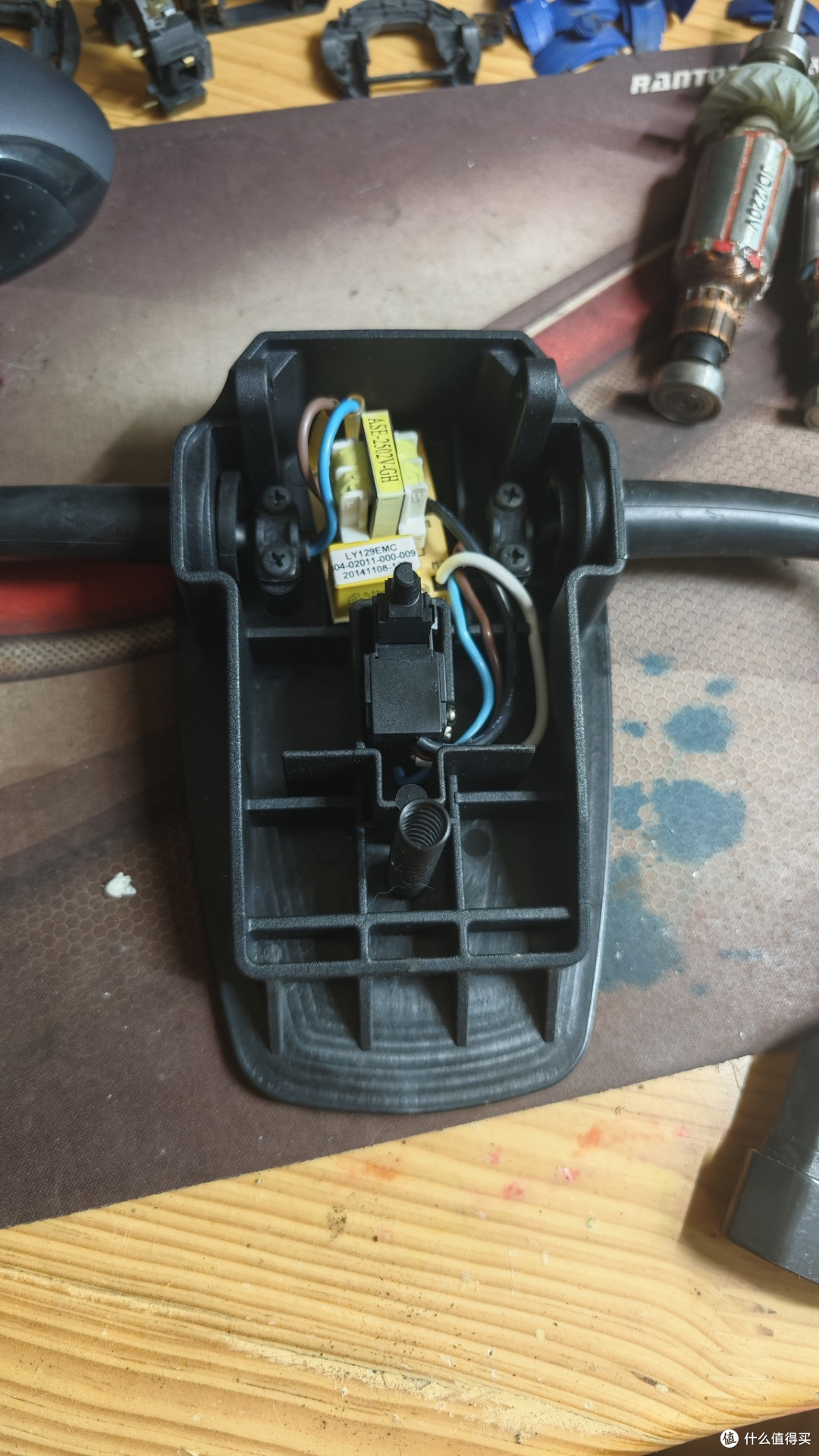

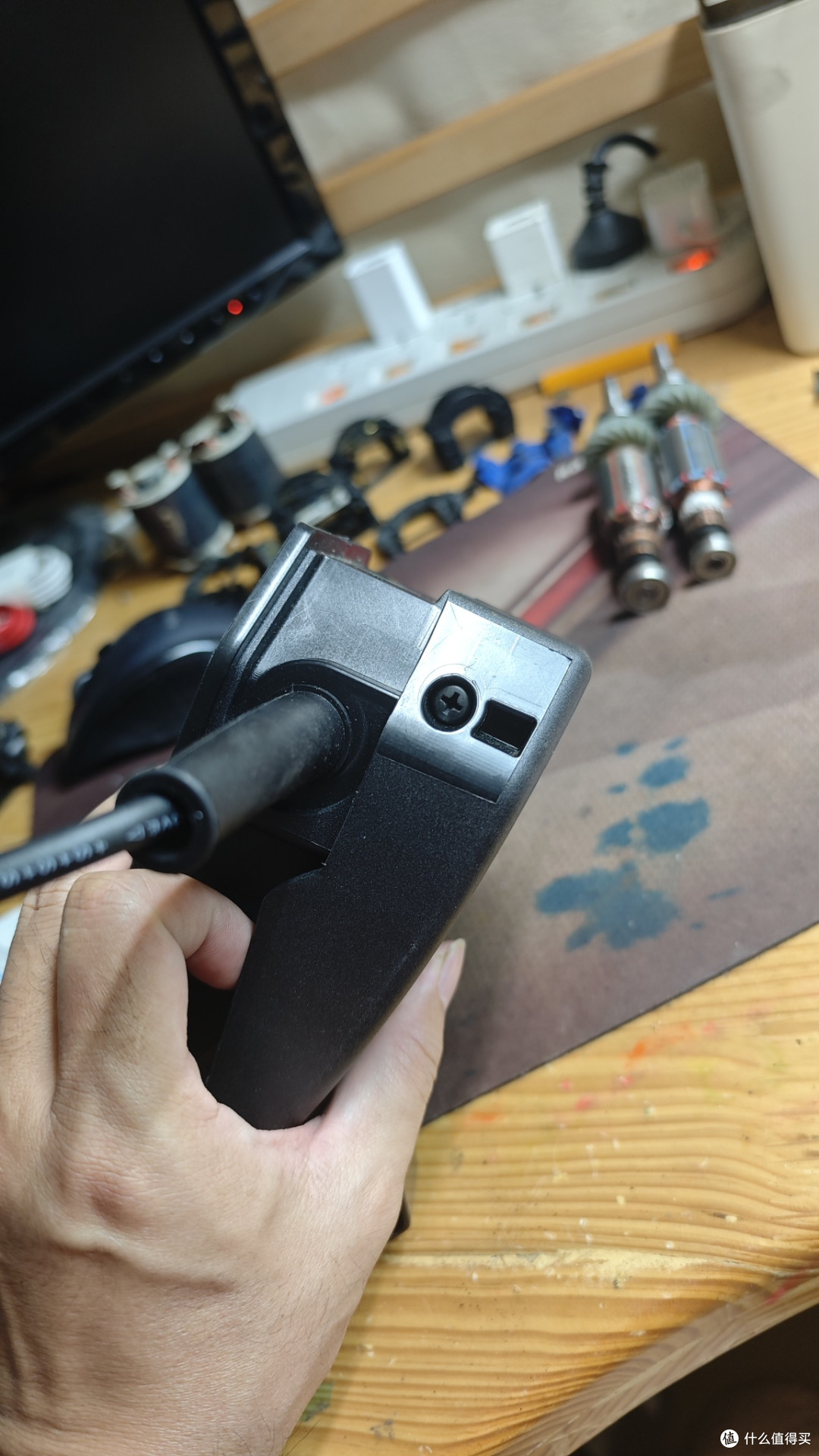

然后是左侧的螺丝打开来以后里面简单得很，一个电路板，一个开关。两侧电源线一进一出。
里面简单的很卸掉固定电线得卡子，以为能把电路板拉出来，结果发现这里还有一个螺丝。固定电路板。

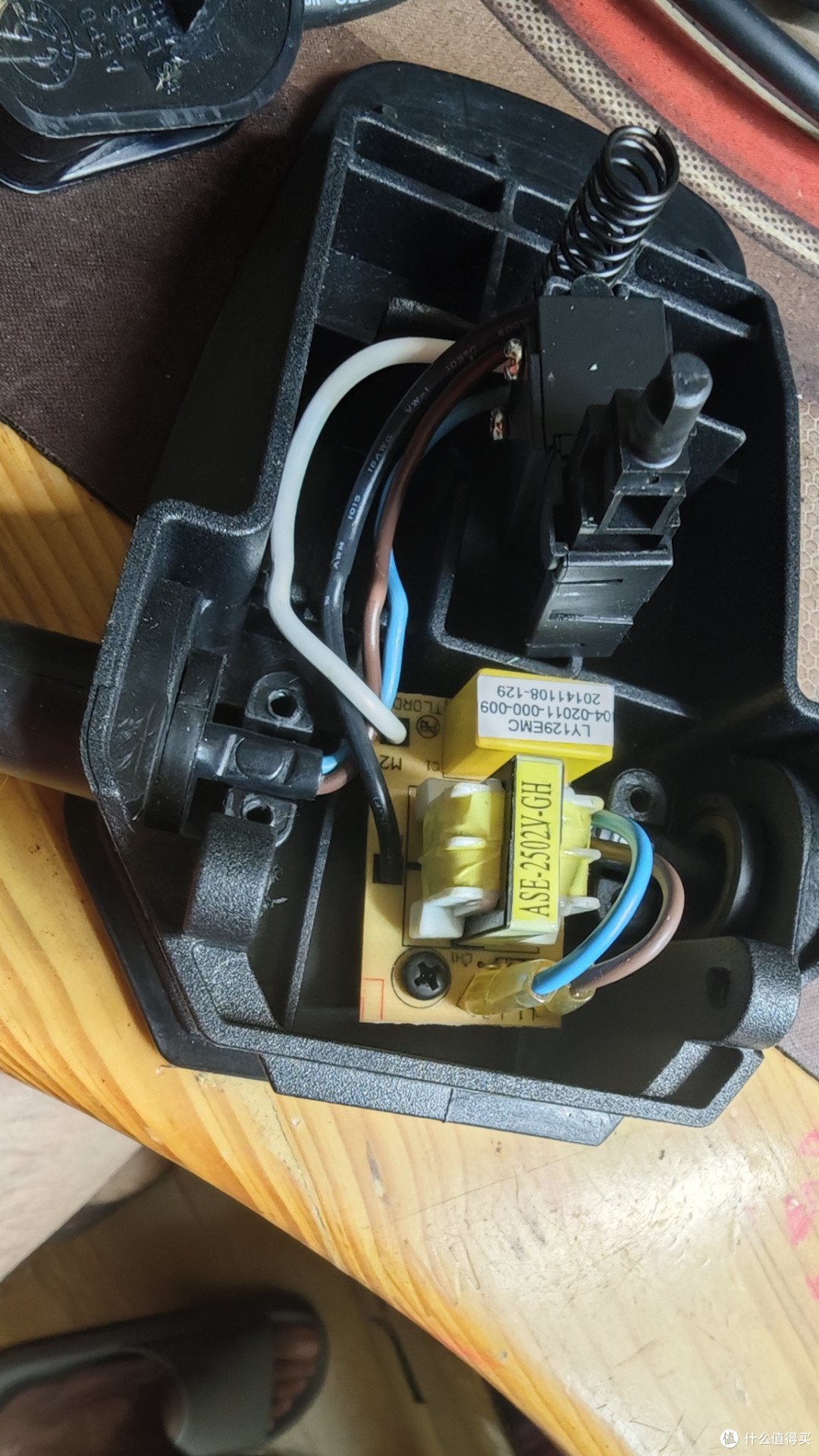

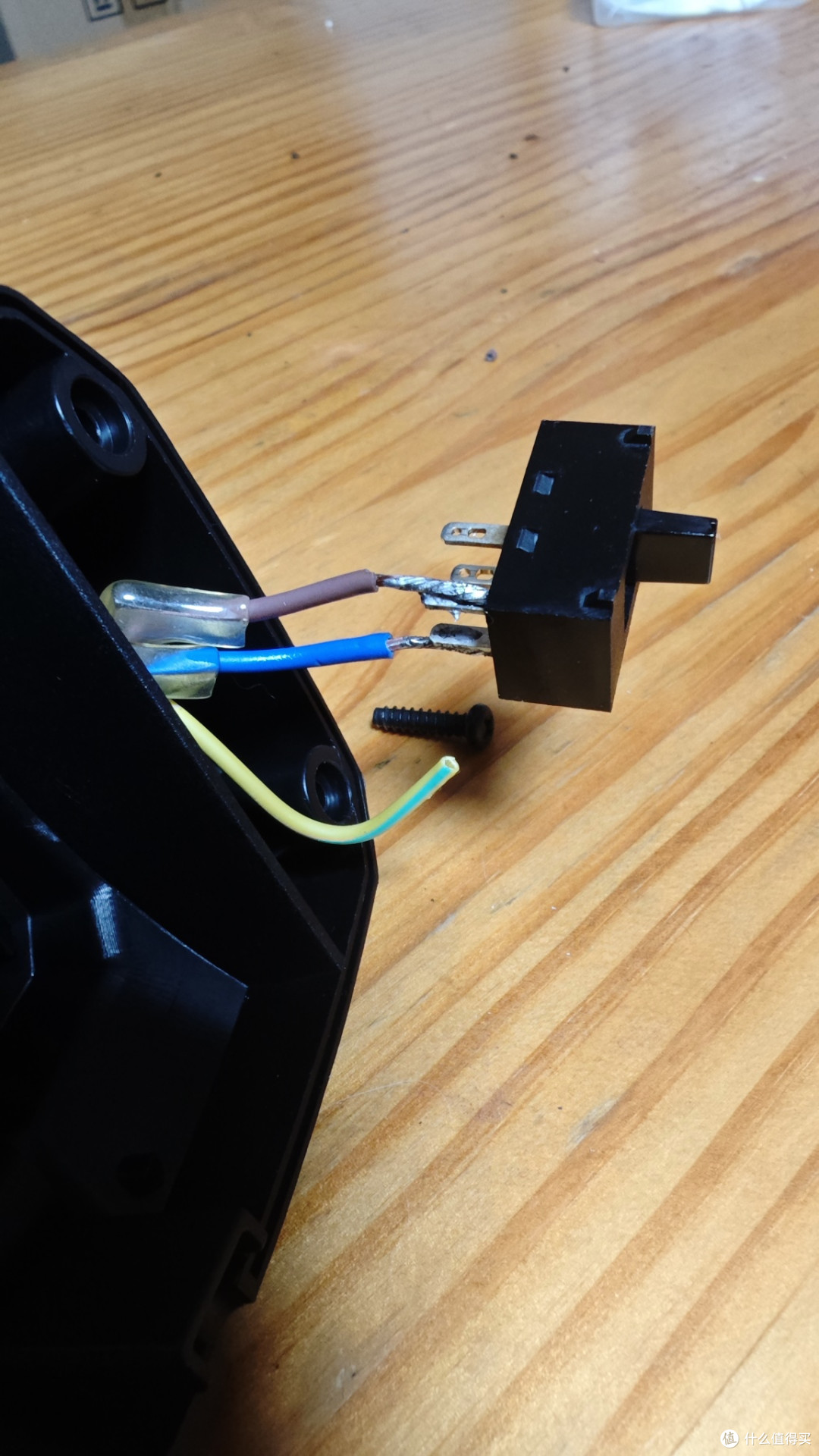

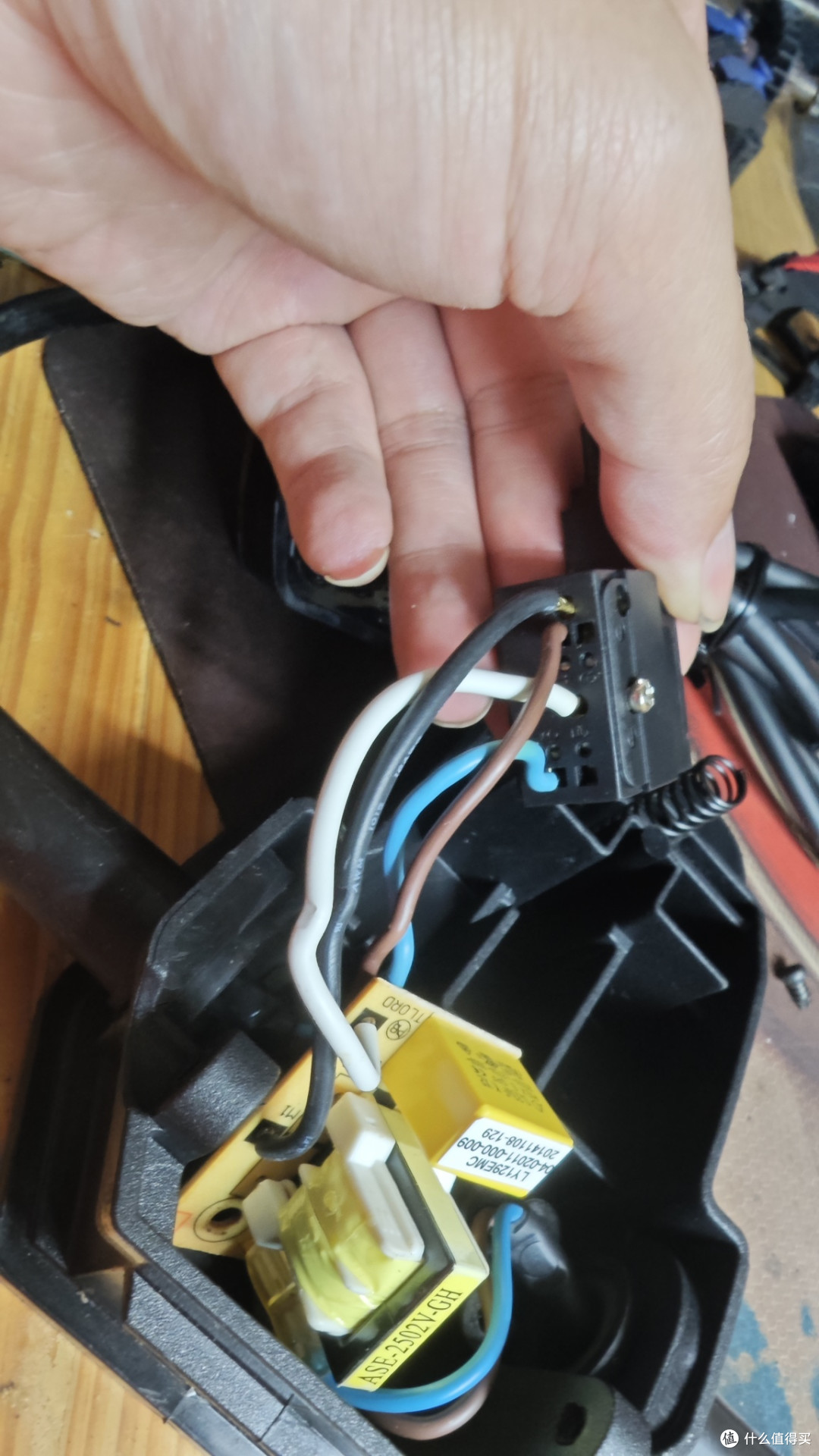

电路板使用一个螺丝固定拆掉以后可以拉出电路板了。电路板上的出线一黑一白，对应开关上的出线就是棕和蓝。
对应的电路板上的线到这里要请出这次改造的重要人物了，电源延长线~·~·~·。
其实国内使用的线标准是澳标 / 国标的三口电源线，但是考虑到电磨的工作环境，他们产品设计的时候都有防尘的设计，所以看到所有的母头都是有一段凸出去的，就是为了确保插紧以后护住两个电源的公母接头，减少粉尘的入侵。这个问题其实我早就想过，最早是想买两插的电源延长线的，无奈的是找不到带防尘口的。转向了三插，三插的看了一圈，澳标的很贵，一根延长线3.5~3.8米的要30~40元（分三段，脚踏板公头段长度是1.5米，母头段长度0.5米，电磨公头段大概是3米）。果段转向电瓶车的电源延长线。

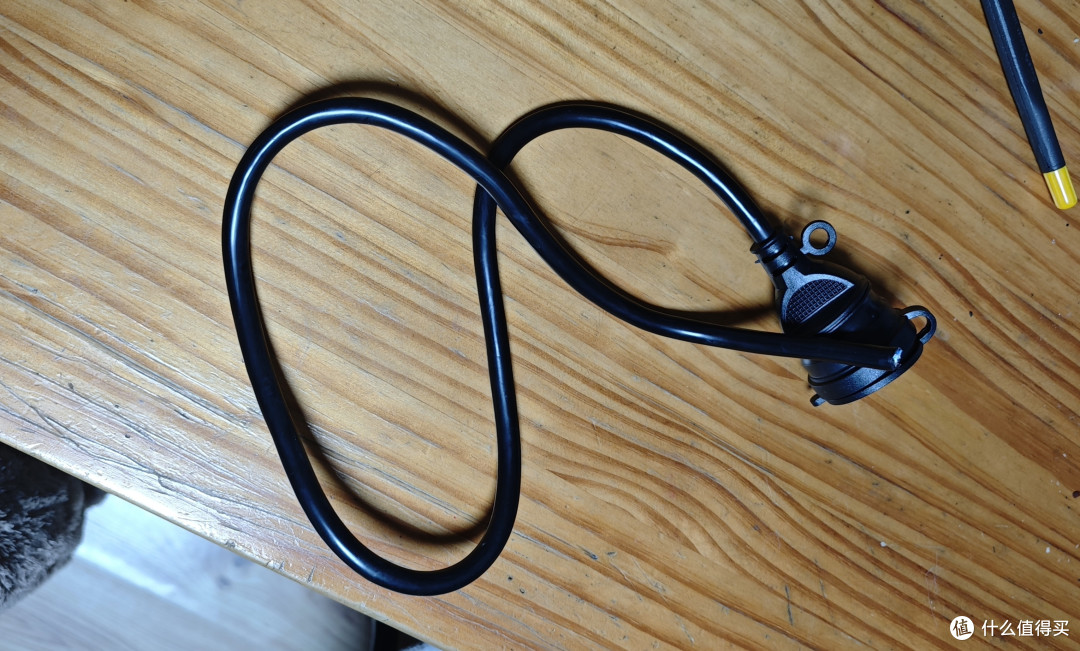

已经去掉了公头的电源延长线。最先在淘工厂下单了一个30cm的，结果发现去掉头以后实在太短，根本接不上线，再买了一根1米的。另外一边公头直柄的电源线买了两根，一根1.5米，一根3米，基本够用了。
然后将这个调速开关拆下，记下接线和型号~~~。

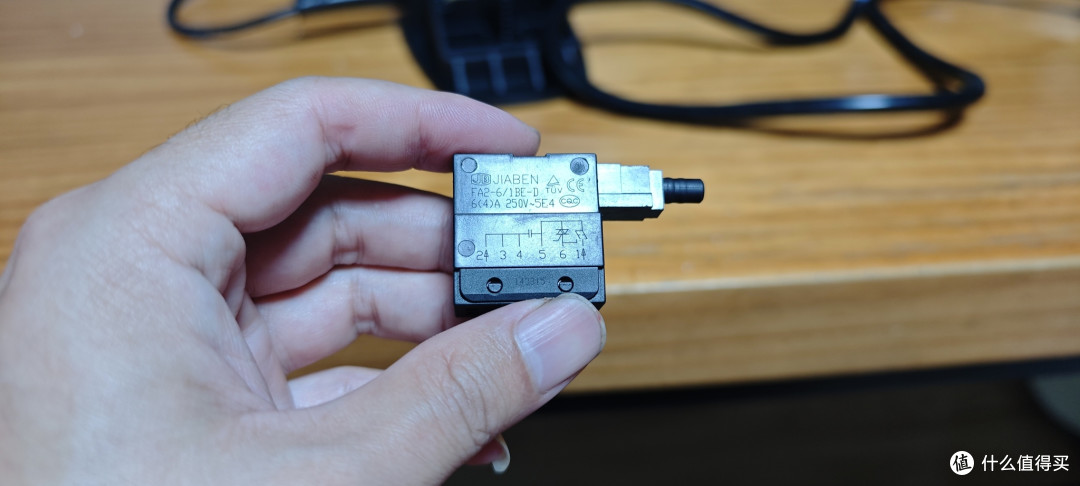

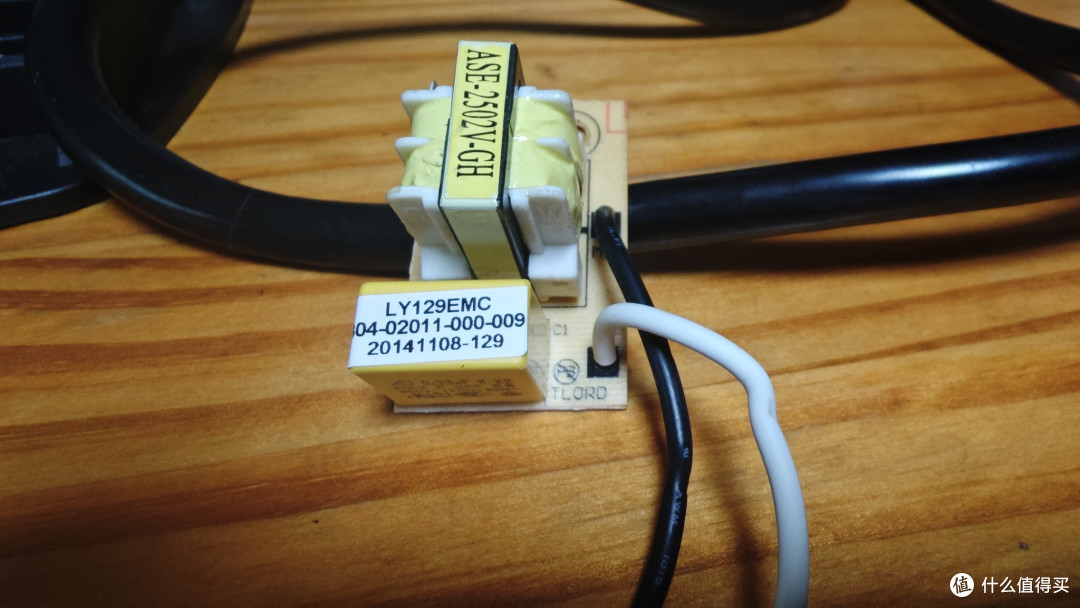

调速开关的接线记一下仔细看一下这个变压器，虽然我看不懂它是做什么作用的。

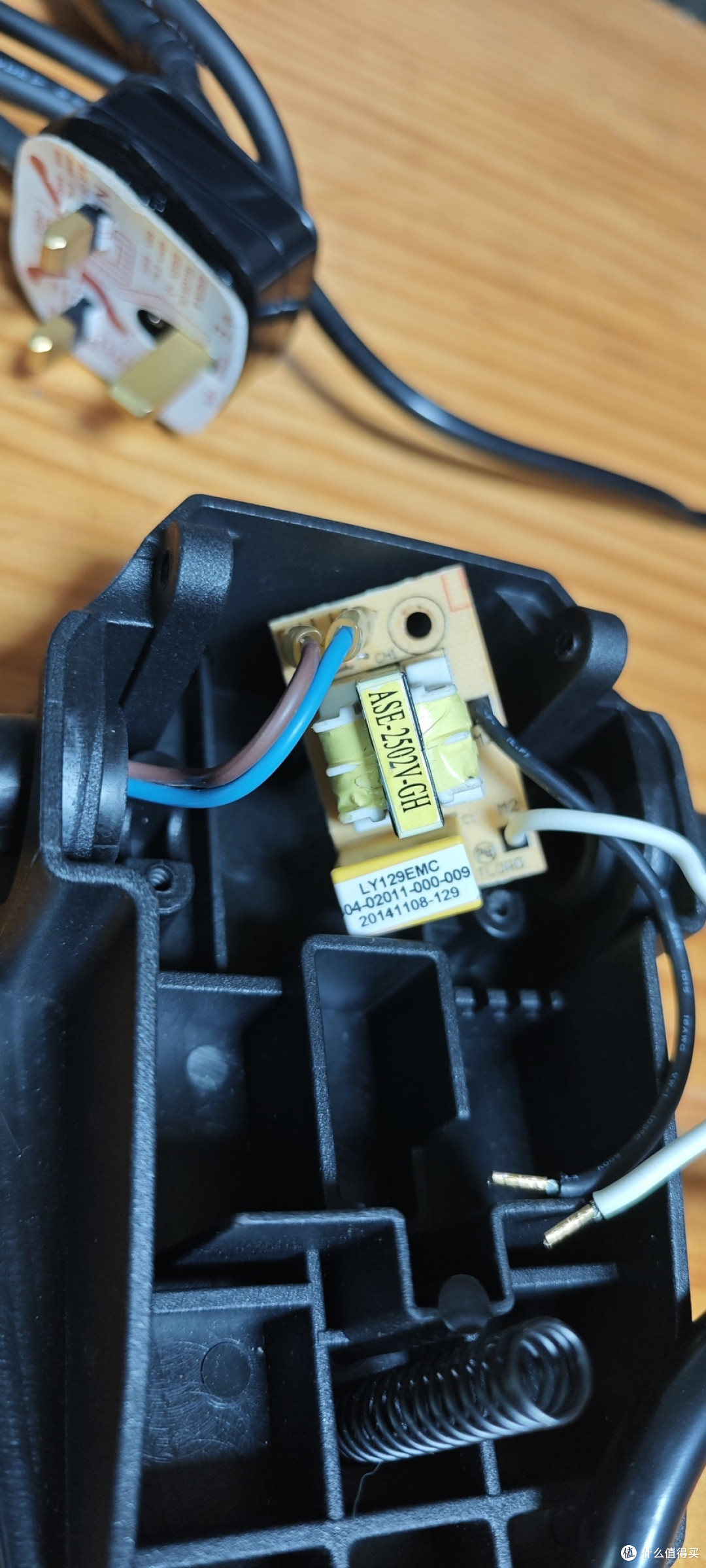

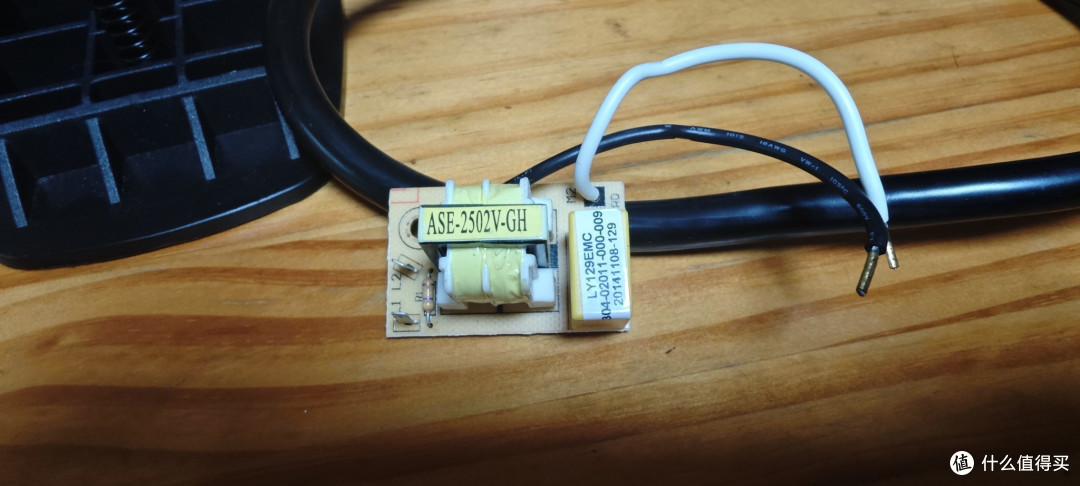

变压器拆下了其实整个电路板不是很大。白线黑线直接连接调速开关。
这里还有一个电容，体积不小。不知道最下面这行是个什么日期，2014年11月8日？

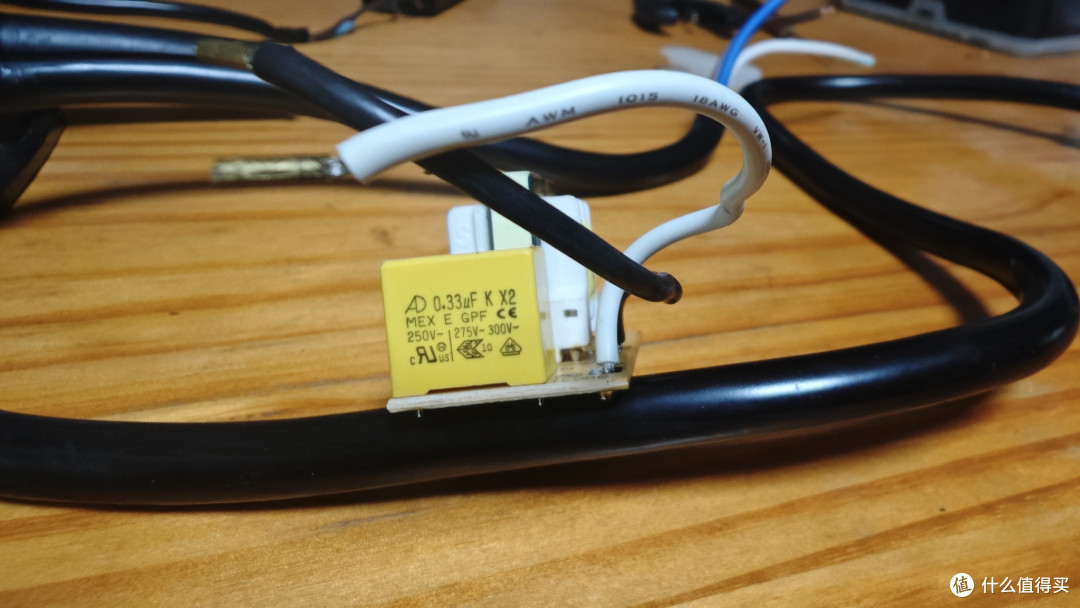

电容的参数，感觉如果是110V可能会被换成没有那么高耐压的。

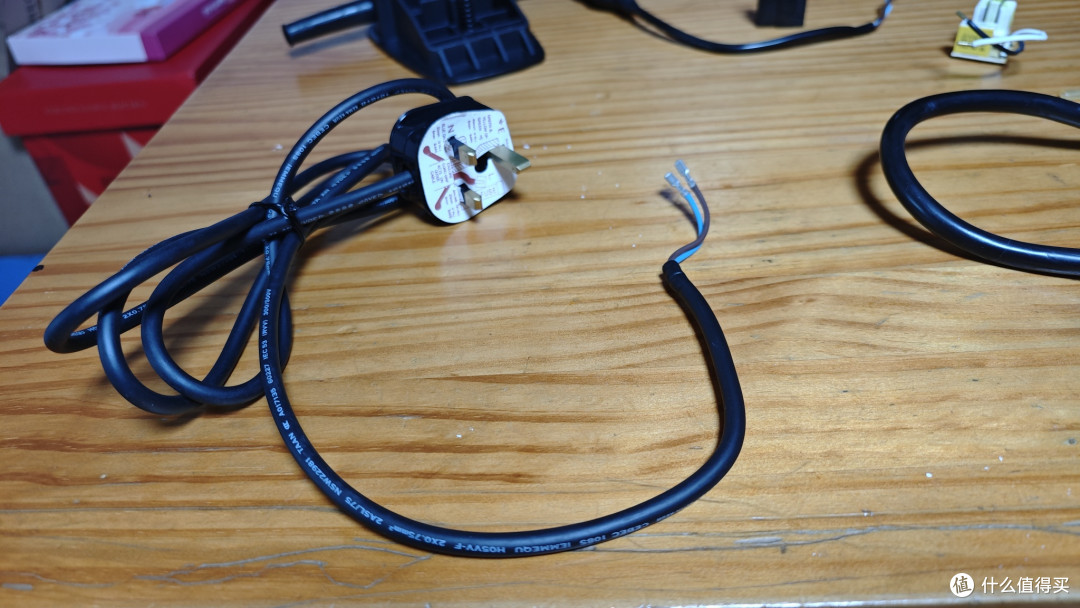

这个电容的参数被拆下的英标电源线。其实我可以把这个英标头换成·国标的。
但是还是更倾向于注塑一体的更安全一点。
被拆下的英标电源线后面的就没啥可看的了，因为就是换线接线。因为我没有那种压线的端子，我是使用电烙铁焊的，再把那个塑料绝缘套套上。最后的成品.

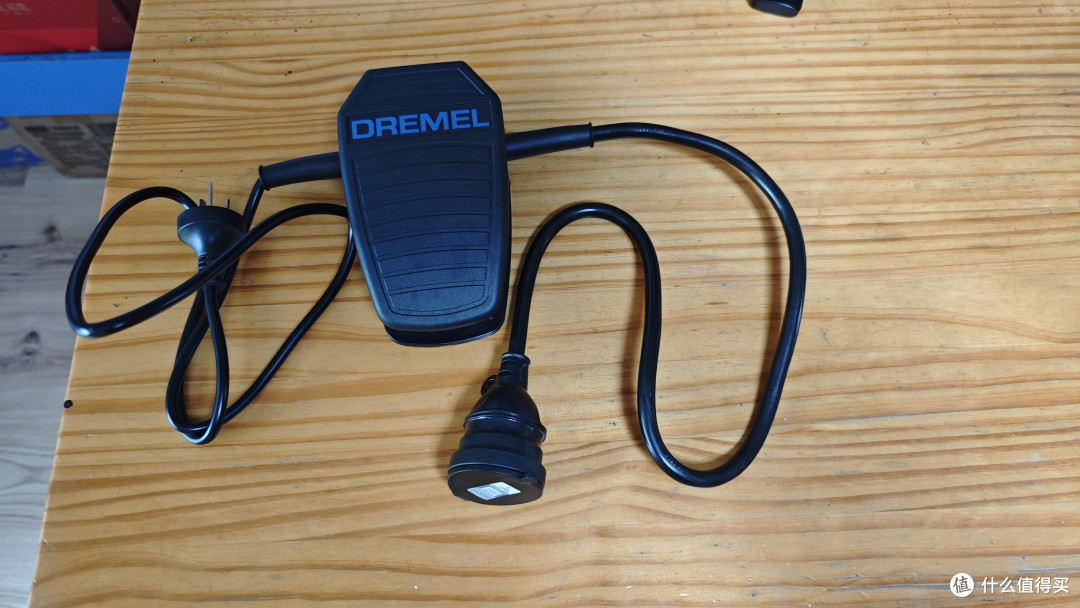

脚踏控速板最后改好的成品自身公母头对插下，上面飘出来一些空间。但是没办法了。

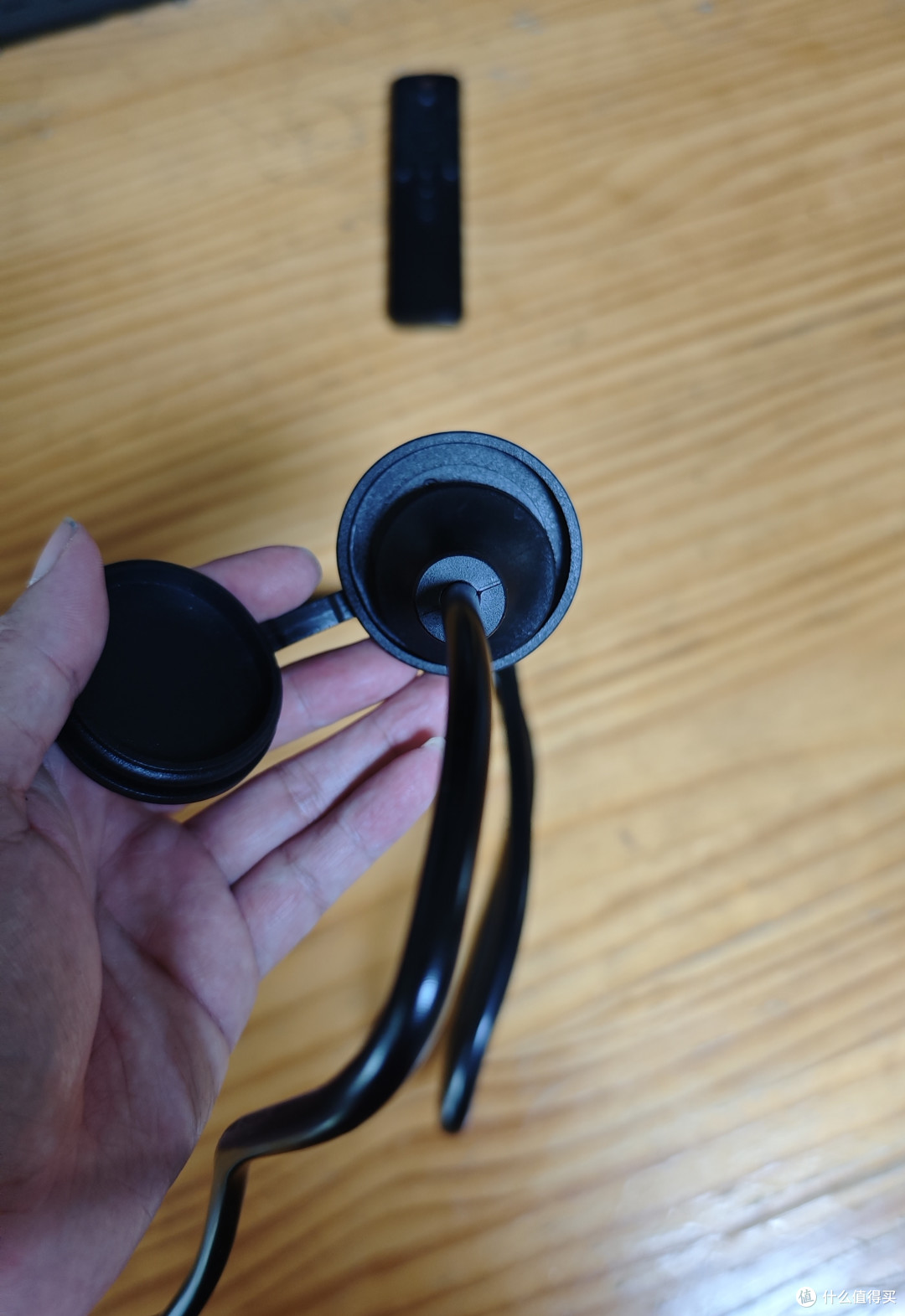

平时不用可以把橡胶盖盖上，防水防尘。
公母对插最后就是改动电磨端的线，这里的电源线比较长，但是也没啥不一样。拆开以后就能看到蓝色和棕色的线。

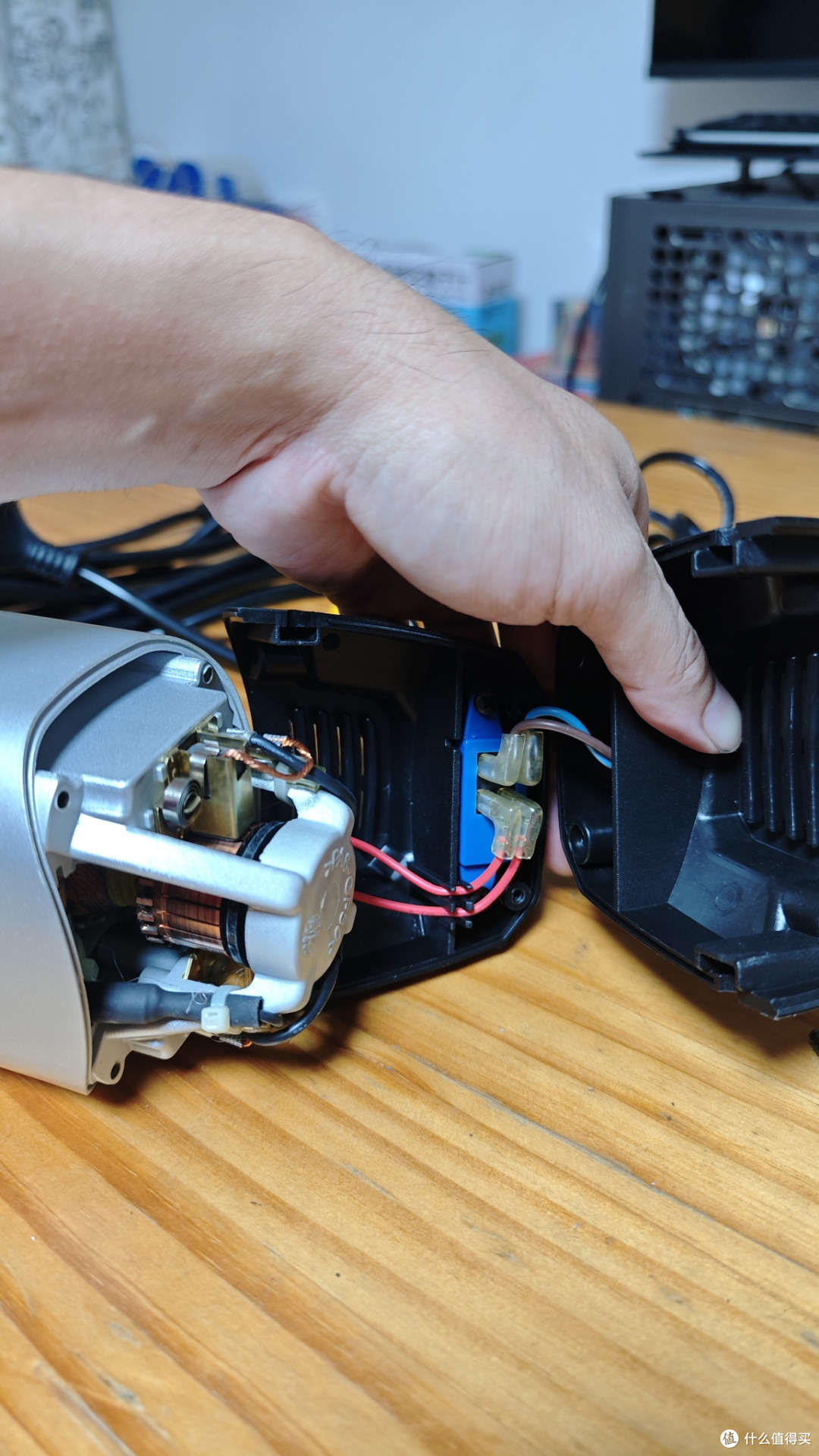

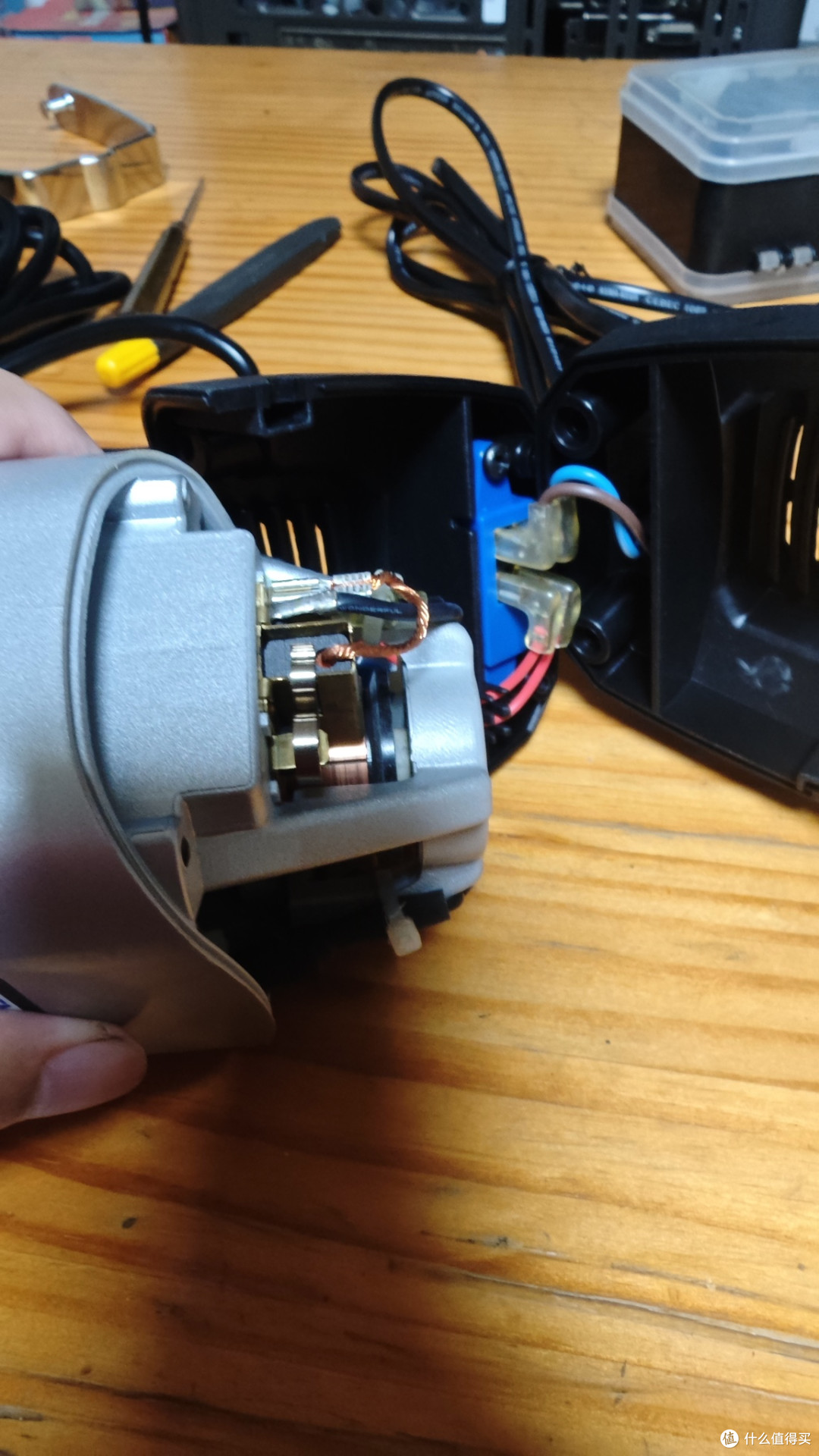

电线直接接在电磨的开关上转一下角度能看到这里厚重的碳刷，说明其实这个电磨没怎么使用。

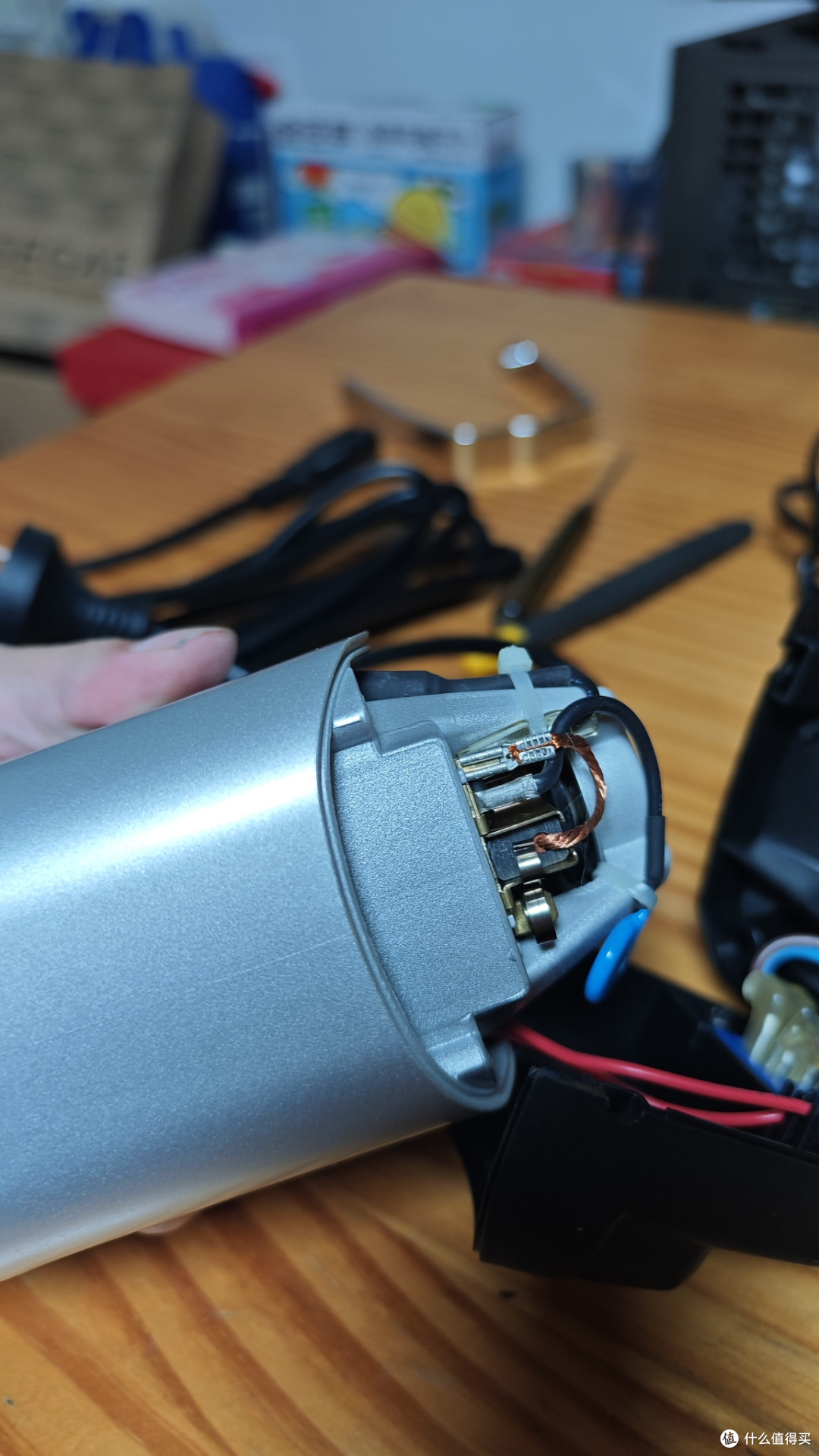

厚重的碳刷转过来看下另外一侧，能看到这边有一个电容，感觉不对称啊，不知道为何这么设计。

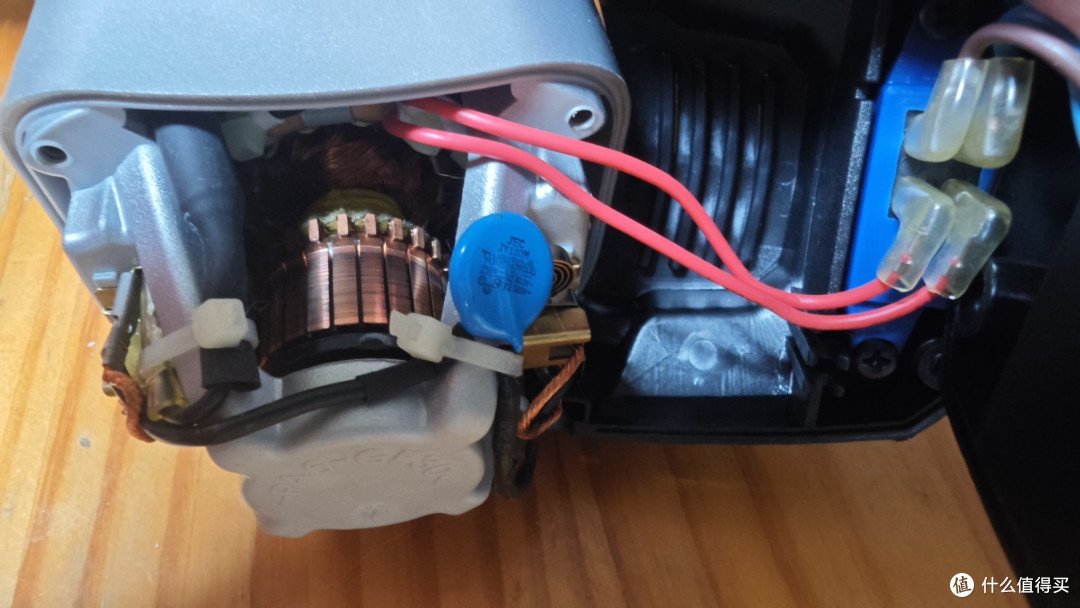

另外一侧，多出来一个电容换个角度看电容，电容用轧带固定在外壳上面。
接线和电容用轧带固定在外壳上这个开关上的接线我没有用接插件，直接粗暴地使用烙铁焊接的。
实际上发现不能这么焊，只能是开关固定在外壳上的时候焊，拍完照片发现开关没法固定进去了。
因为人家用接插件，我是用电烙铁焊的。

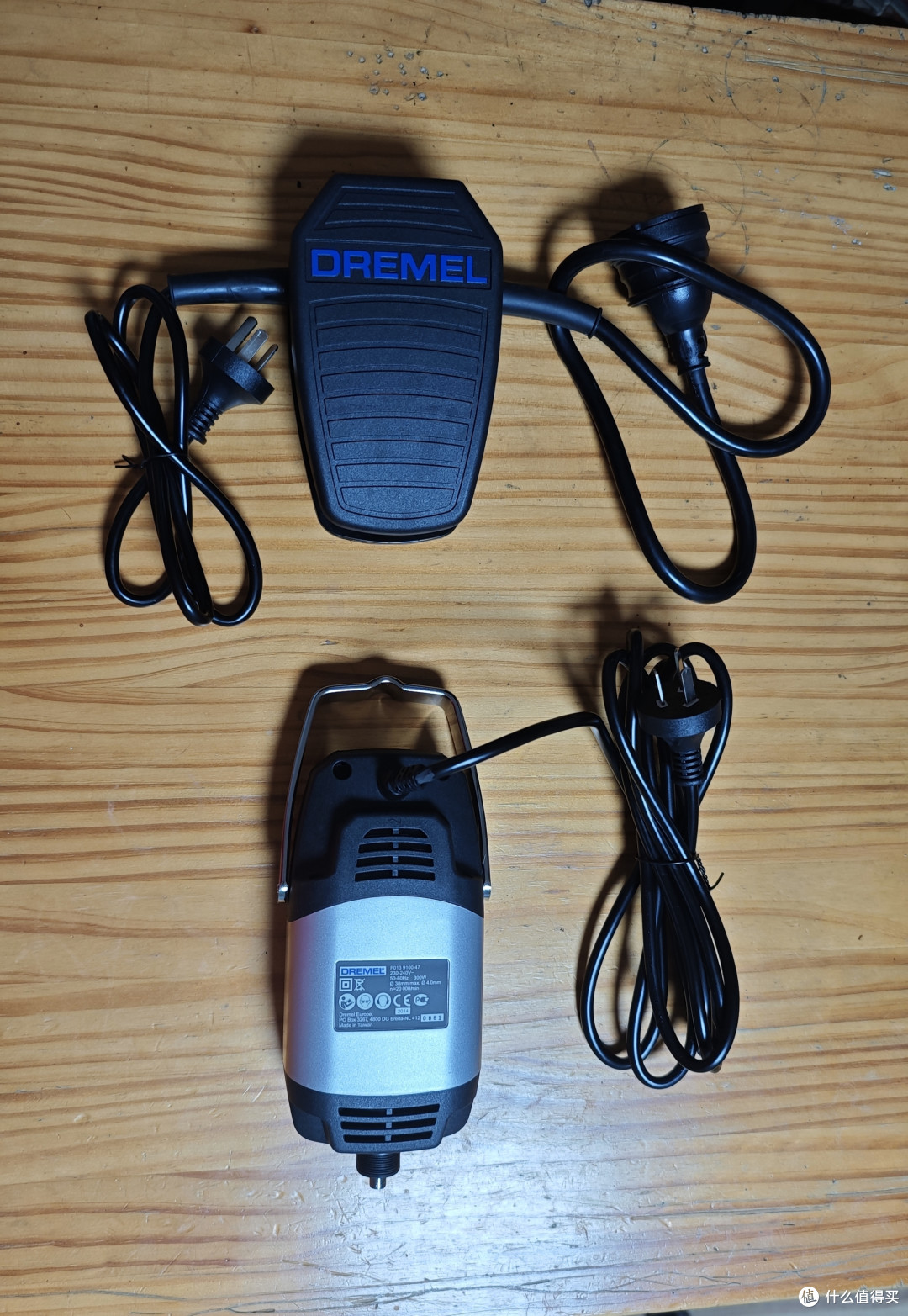

改完的吊磨机最后完工的吊磨机，全部改成国标插头，原来的欧标+英标的插头被摒弃。这样就可以随用随插，没有拖线板的困扰。
其实这个电磨机整机只有300W，无论是0.75平方还是1平方的线都可以，但是由于那个延长线给的是4000W标准，我也买不到对应的细的延长线，就导致母头使用的1.5平方，两个公头则是1平方的。不过实际用下来线蛮软的，收纳和使用起来也都还好。
