最强B850小板？不存在！只是取舍的艺术：B850MPOWER开箱分享

微星的MPOWER系列主板是个很神奇的存在，它不属于MEG、MPG、MAG的常规产品，而且会毫无规律就会冒出一张，在这张新主板出现前，最近的是Z790 MPOWER。

MPOWER最初因与知名超频团队“MSI Overclocking Team”的合作而生，核心设计理念是"为超频而生"，通过精简内存插槽数量、优化PCB布局和强化供电系统，为追求极限性能的用户提供更稳定的超频平台。

B850MPOWER是AMD平台的第一张MPOWER主板，这次就来开箱分享一下这张“新鲜”的主板到底是怎样的定位！

主板开箱

▼B850MPOWER的盒子采用暖底色，正面有主板型号，封绘是主板散热的一部分，放大了来看还是挺抽象的。

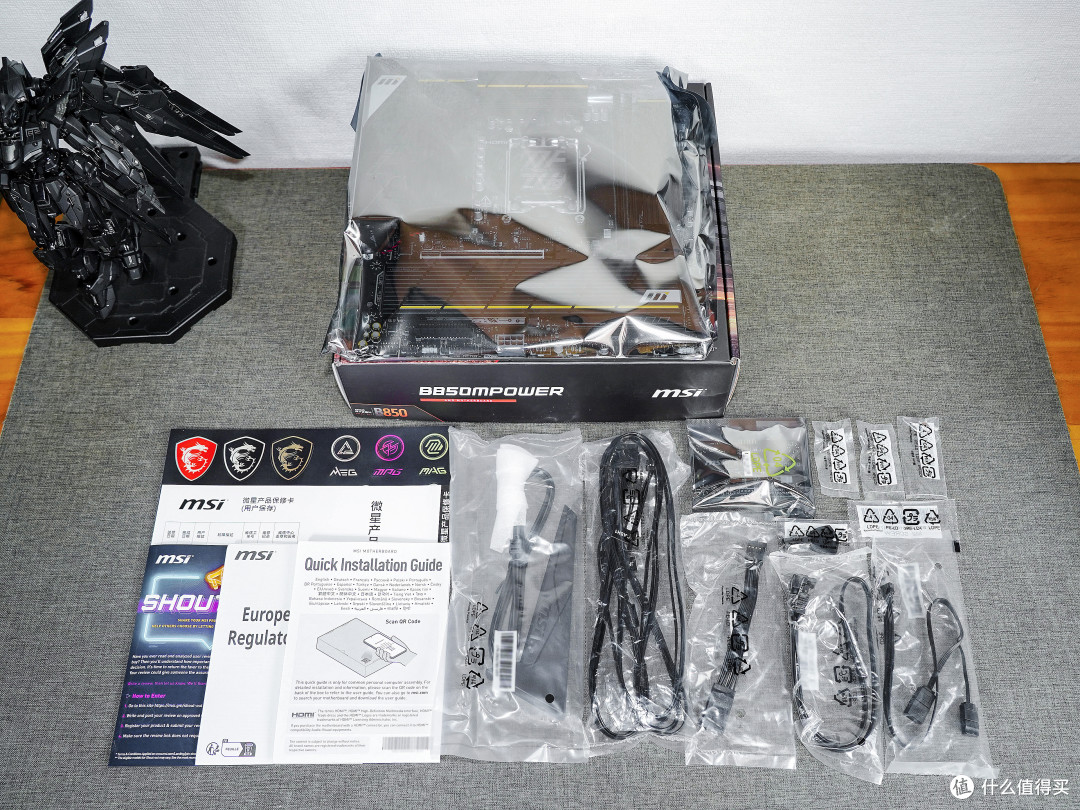

▼虽然只是B850主板，但配件很丰富。包括1 个 SATA 电缆 、 1 个 EZ 前置面板电缆 、1 个 EZ 转接线、 1 个 EZ Dashboard、 1 个 EZ Wi-Fi 天线 、2 个 EZ M.2 Clip II 、1 个 EZ M.2 Clip II 移除辅助锁 、 1 个 M.2 螺丝，以及一些说明文件和贴纸等等。

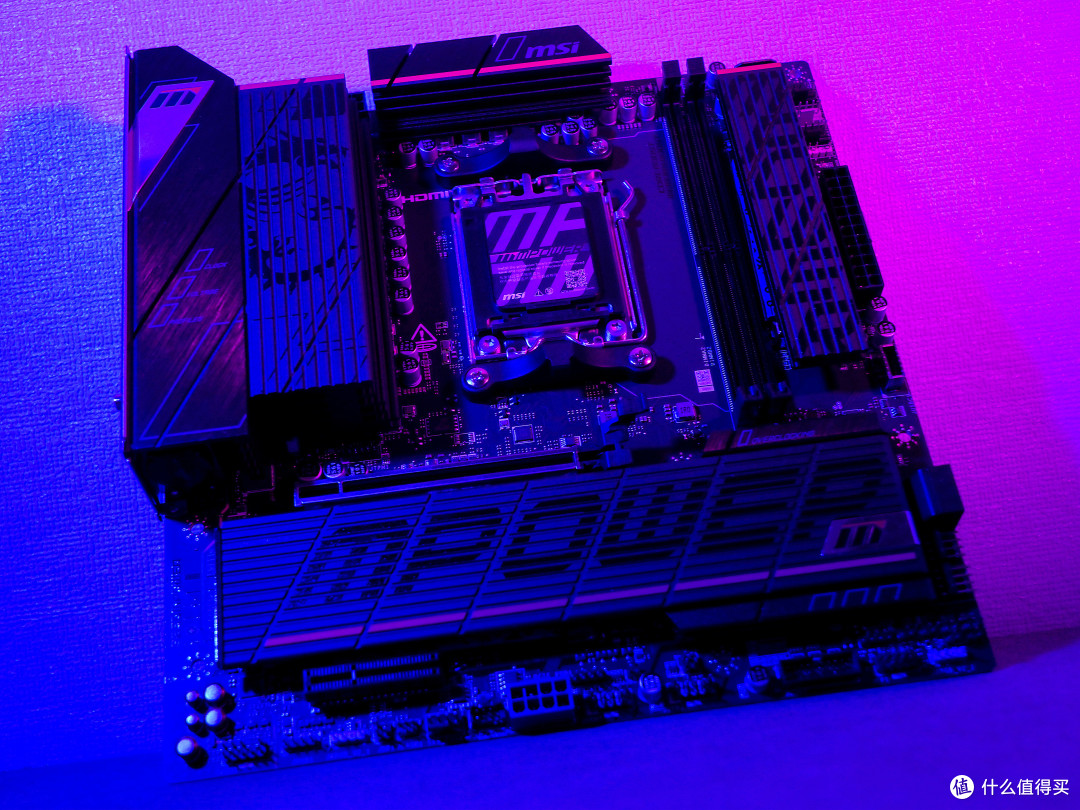

▼外观方面，B850MPOWER还是以黑色为底色，散热器表面为拉槽的样式，非常有力量感。两道黄色条纹作为装饰，让主板显得更加有活力。

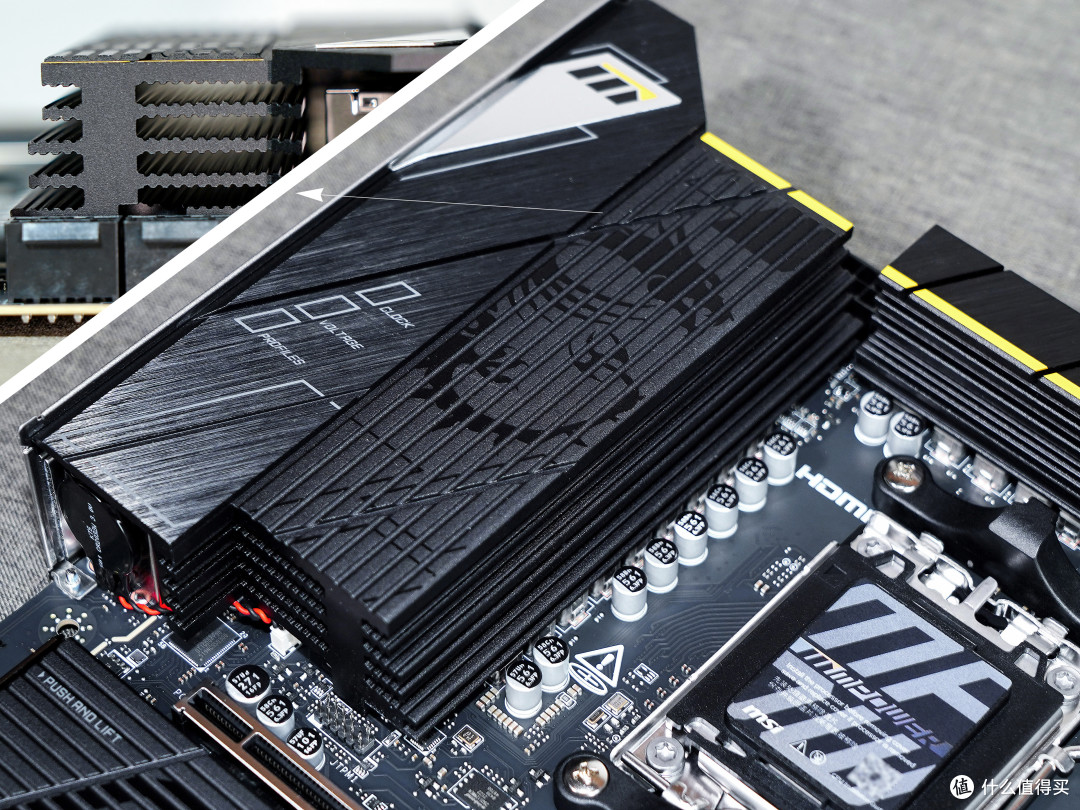

▼靠近IO部分的装机表面是拉丝效果，起美化作用；靠内侧的是磨砂哑光质感，是真正散热部分，内存做了一些切割处理，让其有了更大的表面积，增强散热效果，而且上面还有微星龙盾图案，颜值也不差。此外大家注意下左下角，主板电池采用飞线连接，粘到了散热器的侧面，换电池的话就会稍麻烦些。

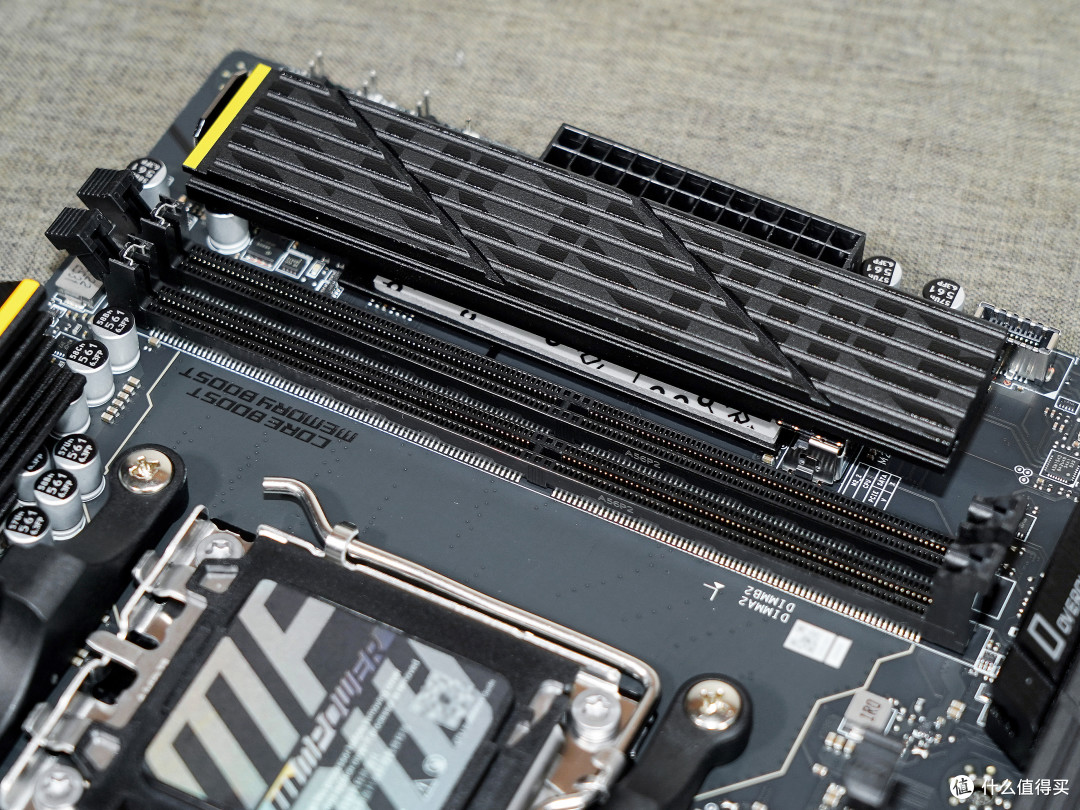

▼现在主板都采用了Daisy Chain设计，装四条就得降频，索性只保留两个,并采用CPU直连内存架构以及优化内存布线，减少信号传输干扰，让其内存超频能力远超主流主板，这就是MPOWER的设计思路。根据官方宣传，搭配锐龙9000时，内存频率可达8400+MT/s；而使用锐龙8000（APU)时，甚至能达到10200+MT/s的高频率!

▼两个内存插槽省出来的地方，配备了一个M2接口，并标配了散热片。

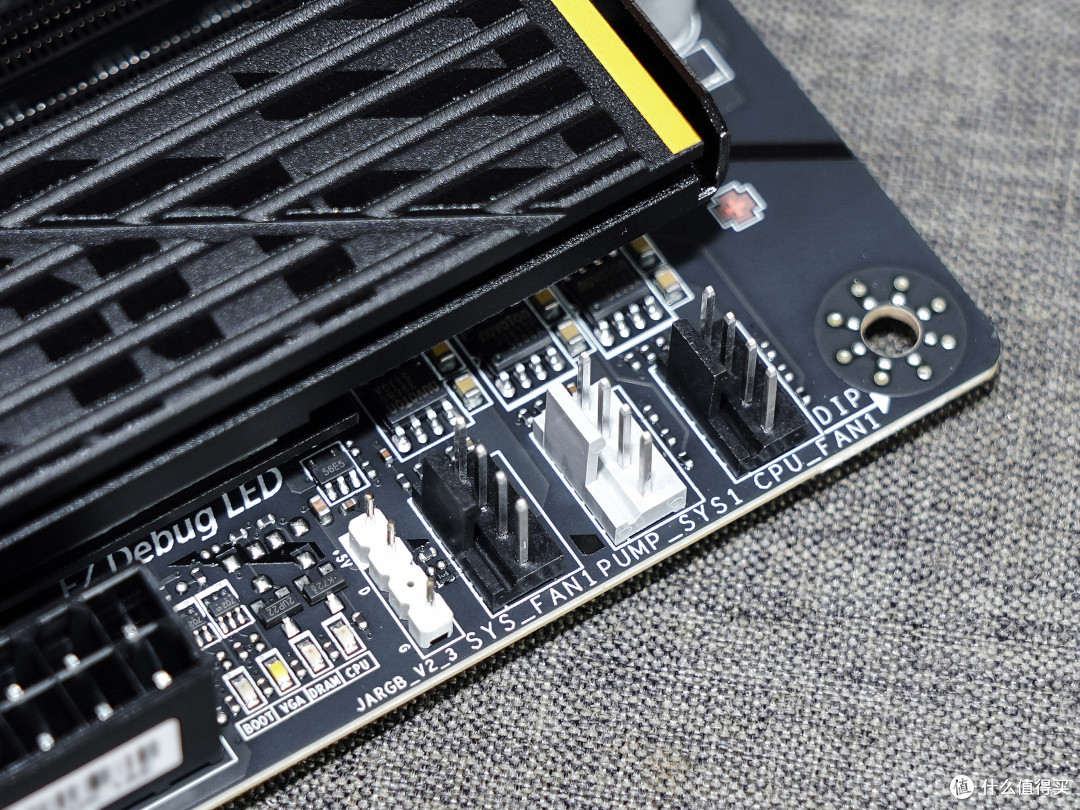

▼主板右上角有3个4Pin PWM风扇插针，其下方是EZ DEBUG灯，可以根据不同的灯光颜色来判断是哪部分硬件出了问题。

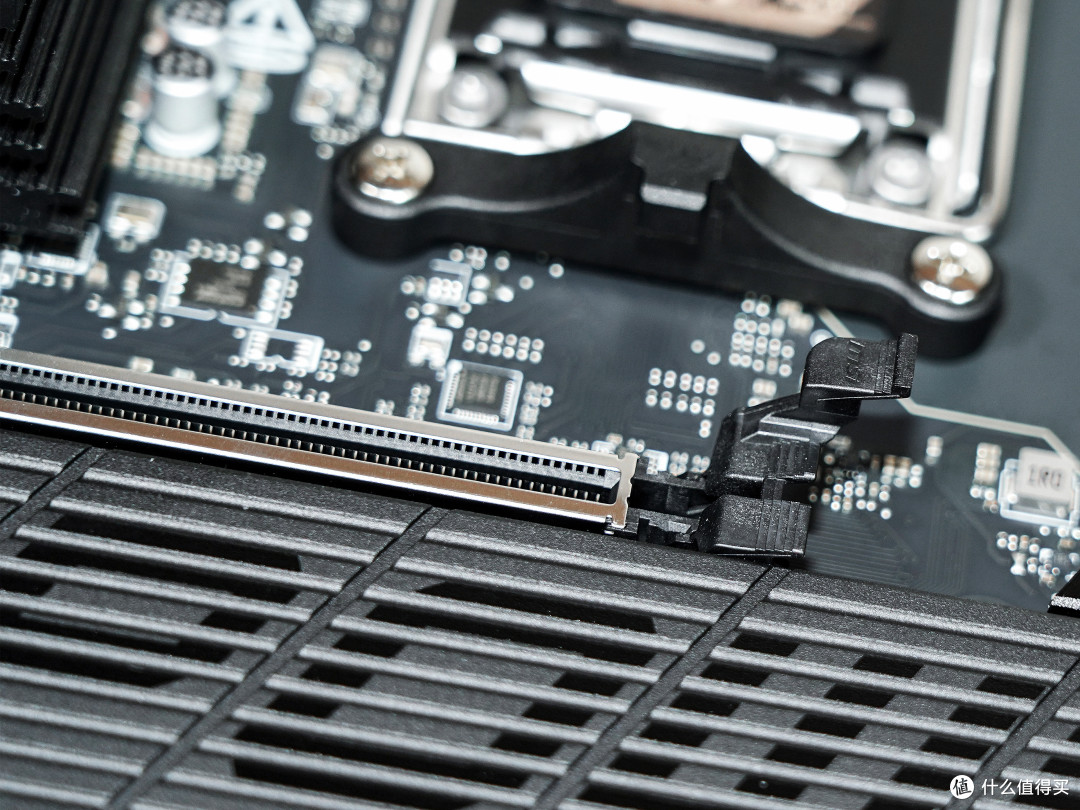

▼ PCIe x16 插槽位于第一档板位，直连CPU，支持PCIe 5.0 x 16。使用金属包裹加固，但并没有配备微星最新的显卡快速拆装技术：EZ PCIe Clip II，但也将按压部分加高了一块，方便取下显卡。

▼主板下半部分有一个超大超宽的散热片，它覆盖了2个M2 SSD安装位和芯片组散热器。上面有超大的MPOWER字样，非常显眼，不过可惜是是安装显卡后会被完全遮挡住。

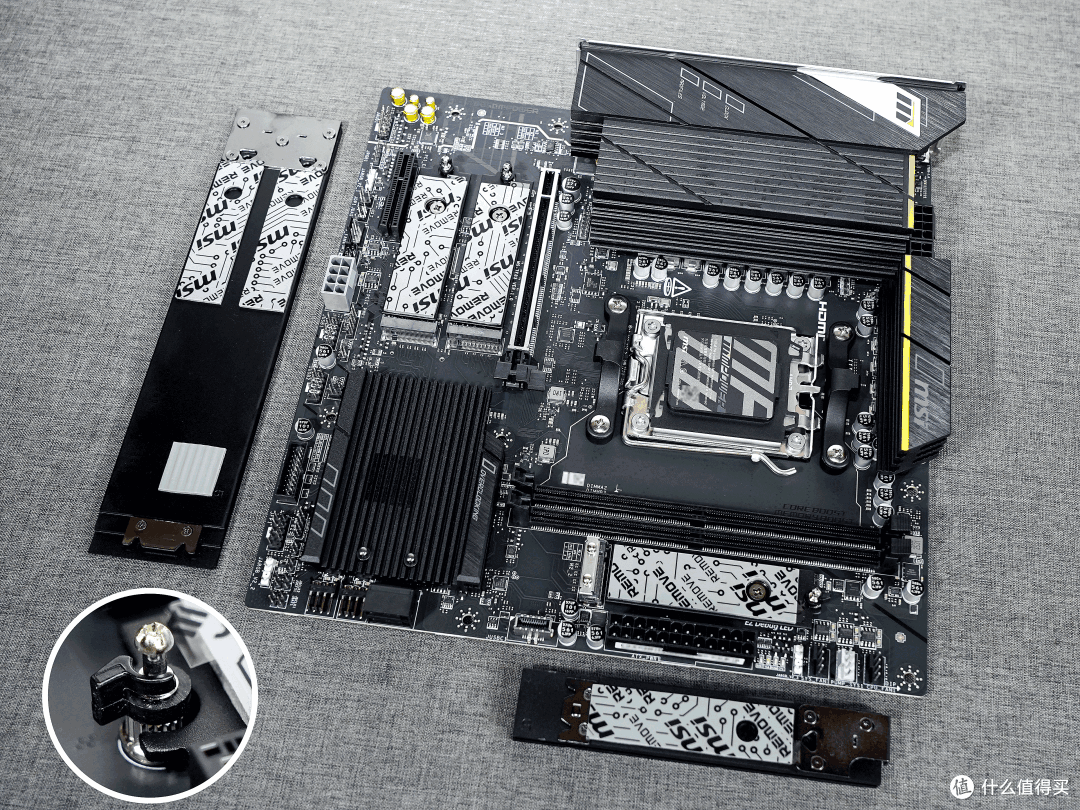

▼主板正面的两个 M.2 冰霜铠甲散热片，都是快拆设计，按下末端金属弹片就可以取下，非常方便，不需要再拆装螺丝了。

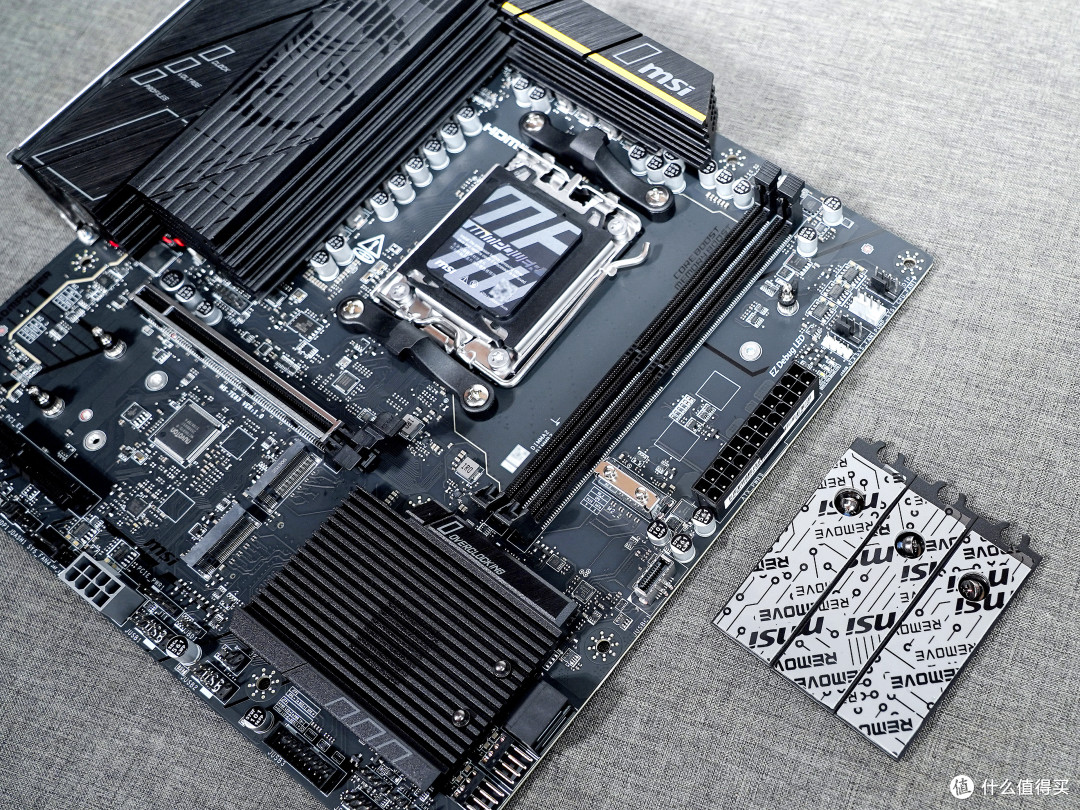

▼取下2个散热片后，可以看到3个M2接口，内存旁边和CPU插座下面的，支持PCIe 5.0 x4，为CPU直连；主板下方的支持PCIe 4.0 x4，由芯片组提供。3个接口的SSD安装全部为快拆，如果是 2280 固态硬盘，就只能用旋转式的 EZ M.2 卡扣；如果是 2260 固态硬盘，拆掉中间的螺丝后，可以换上附件中的 EZ M.2 Clip II 移除辅助锁，这是一种全新的金属弹簧结构，拆卸SSD会更加方便。

▼另外3个M2 SSD安装位的底部都有散热片，对于双面颗粒的SSD，散热方面的保障会更好。

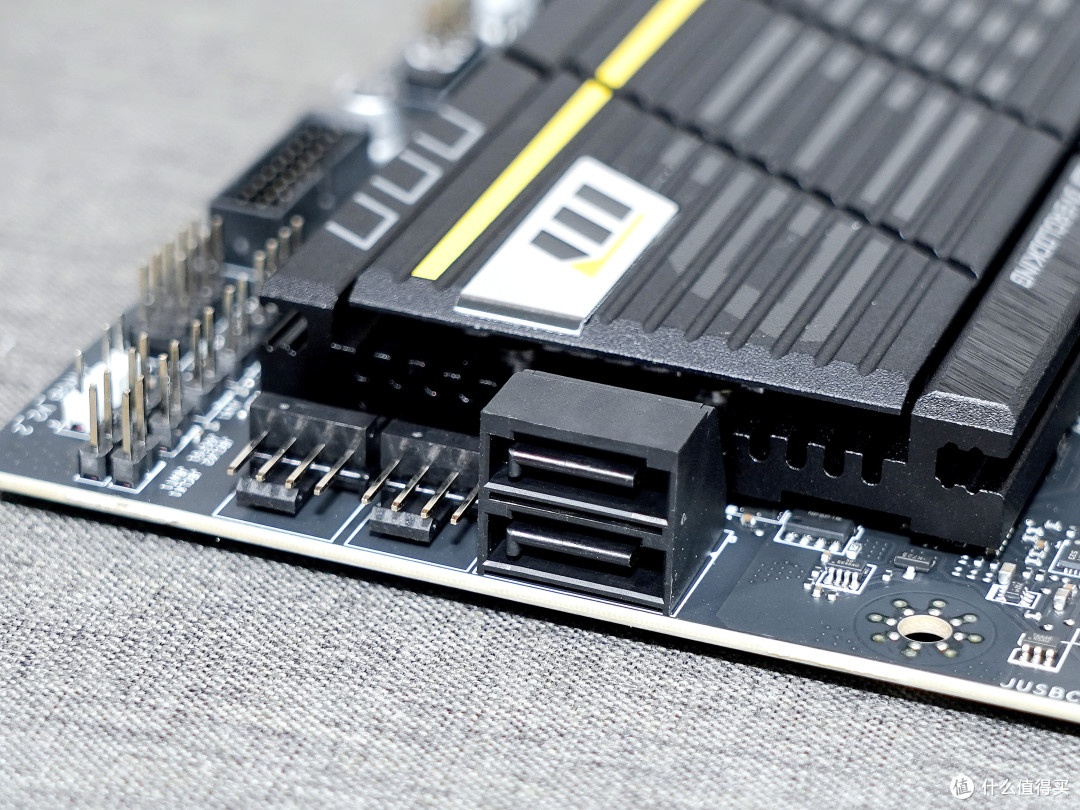

▼B850芯片组提供的PCle通道数量并不多，由于配置更多的M2接口，SATA接口就只剩下了2个了。还好都是原生的，速度有保证。在SATA接口旁边有2个4Pin PWM风扇插针，是少见的水平角度。

▼主板底部接口非常多，除了常见的风扇、ARGB、RGB、USB2.0、USB3.0等接口外，还有一个8Pin PCIe辅助供电接口，加强 PCIe显卡插槽的供电，以及一个微星独有的EZ Conn接口。

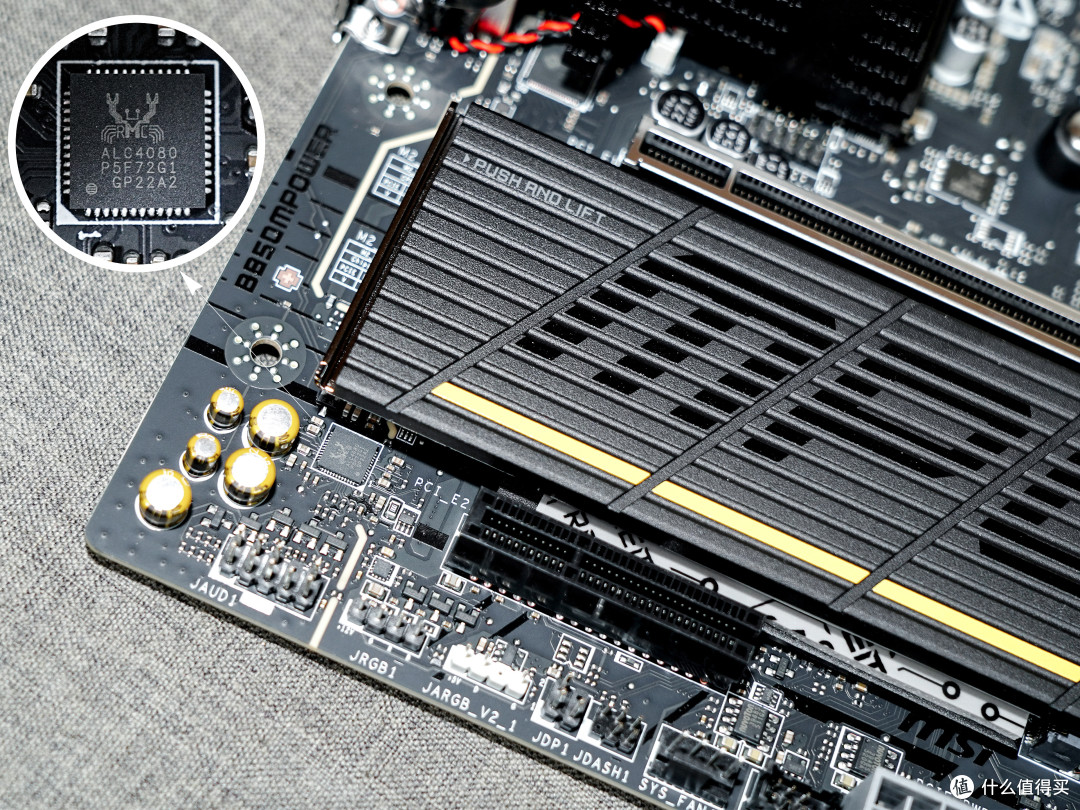

▼主板下方还有一条PCIe 4.0 x4插槽（开放式，能插全长的板卡），由芯片组提供；其左侧是独立音频区域，并做了金属屏蔽，声卡芯片是小螃蟹的ALC4080，搭配了5颗音频电容。

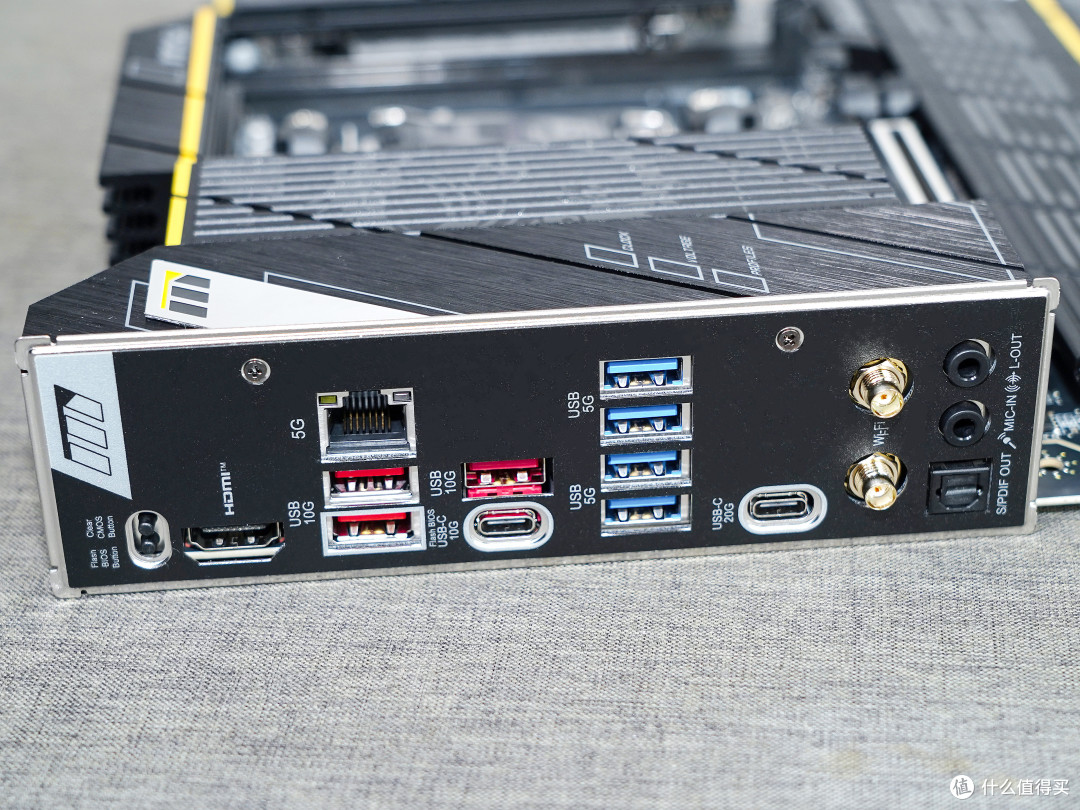

▼IO接口方面，USB接口包括：1个20Gbps的USB Type C接口、1个10Gbps Type-C（红色）、3个10Gbps Type-A（红色）、4个5Gbps Type-A(蓝色）。视频接口只有1个HDMI 2.1；音频接口包括1个S/PDIF OUT 光纤和2 个3.5mm ；网络接口为一个5G网口，以及2个WIFI7天线的直插式连接柱。此外还有两个个物理按键，功能分别是不开机BIOS刷写(Flash BlOS Button)和清除BIOS(Flash BlOS Button)。

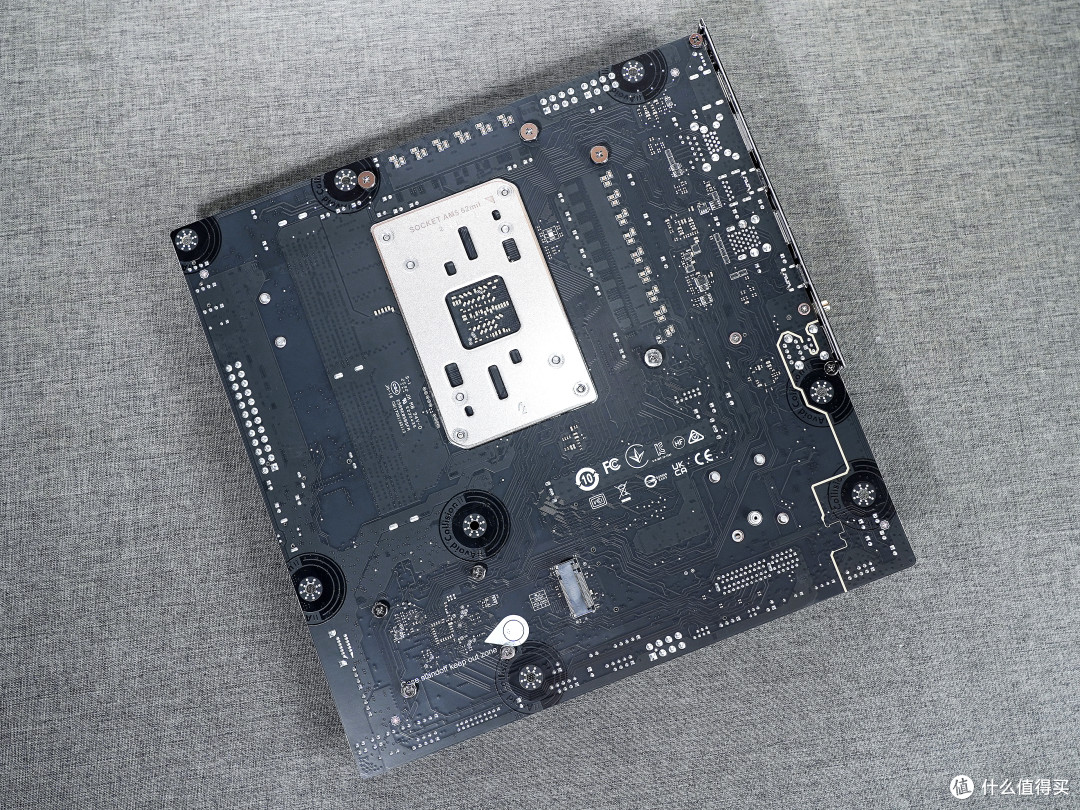

▼PCB背面也有一些芯片，贴片电容等。

▼背面还有一个M.2接口，为芯片组提供，速度仅为PCIe 4.0x2。而且使用这个M2接口后，PCB正面的PCIe 4.0 x4插槽就只能运行在PCIe 4.0x2。

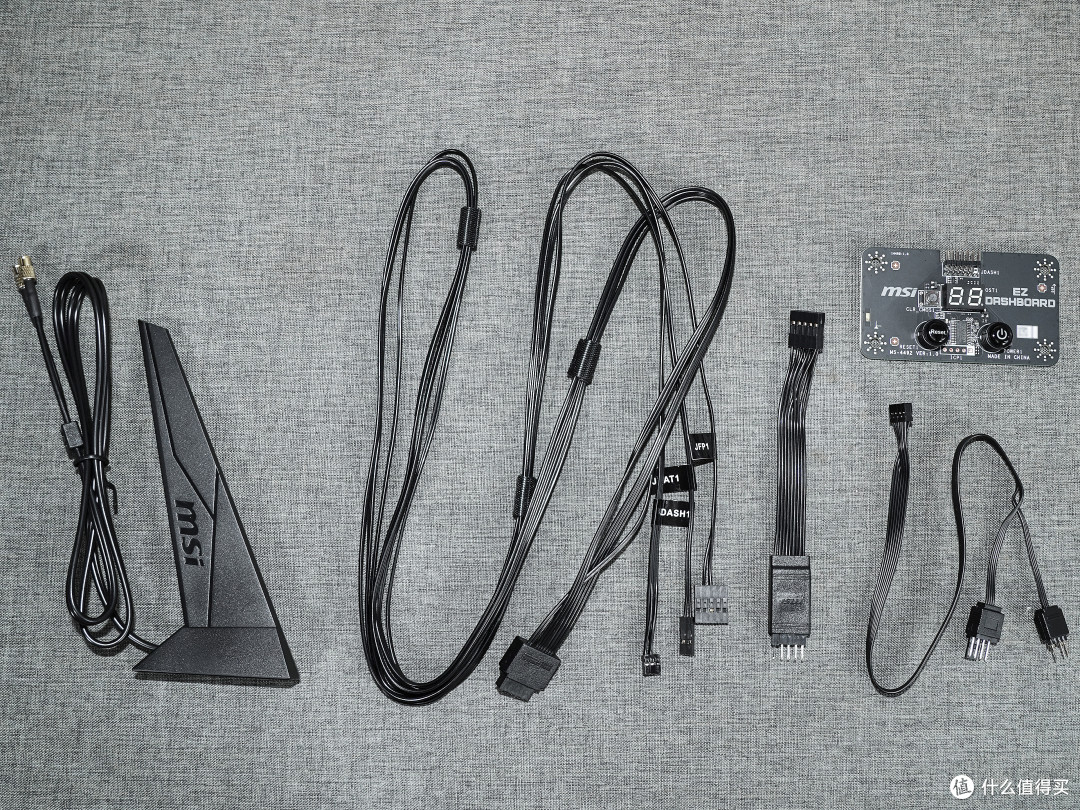

▼来看下主板主要的配件，WiFi天线方面为带磁吸底座的鱼鳍型天线，安装方式为直插式，更加简单。其它几根线材也是非常有趣，下面详细讲讲。

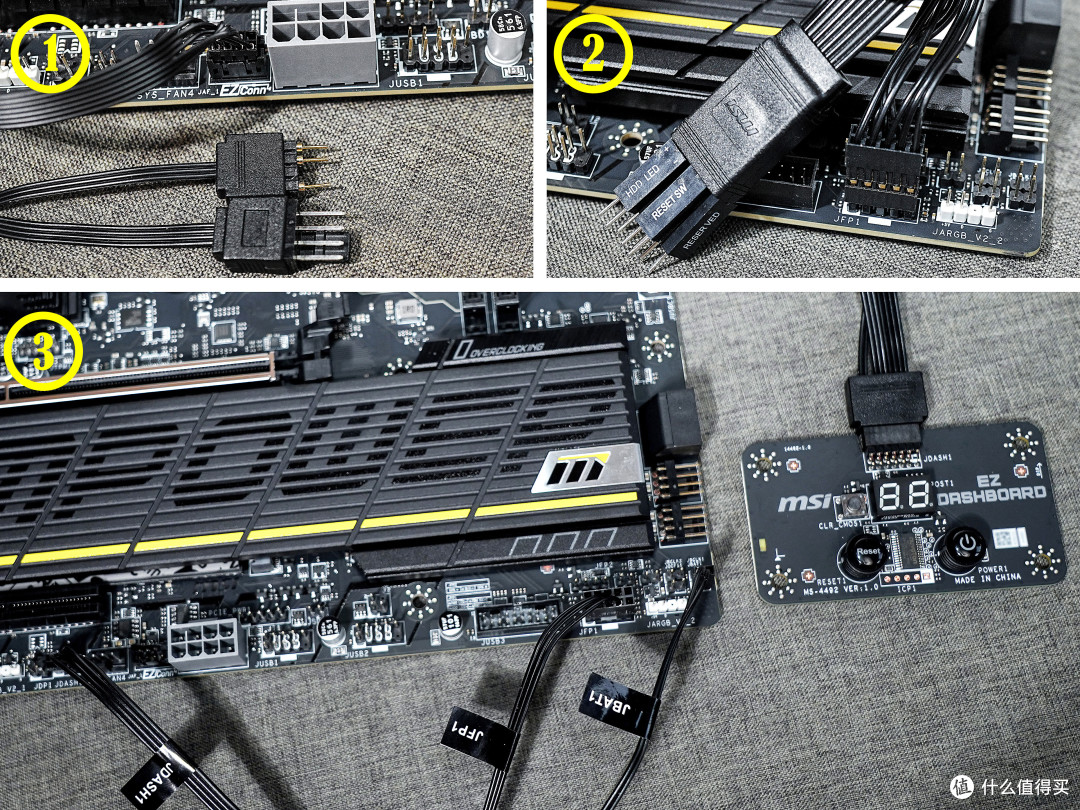

①主板底板的EZ Conn接口可以通过附件中的EZ转接线，得到1个4Pin PWM风扇+1个5V ARGB接口；

②使用EZ 前置面板电缆先连接机箱的前置面板接口，再安装到主板上的JFP1接口，就不用把脑袋伸进机箱中去找主板上对应的插针了

③将 EZ Dashboard （简易控制面板），可以实现开启，重启，清除 CMOS 按钮和侦错代码 LED 灯功能，方便大神们在裸机下使用，使用时需要通过转接线连接到主板的3个接口中，每股线材上都有对应接口名称的贴纸，去主板上找就好了。

拆解分析

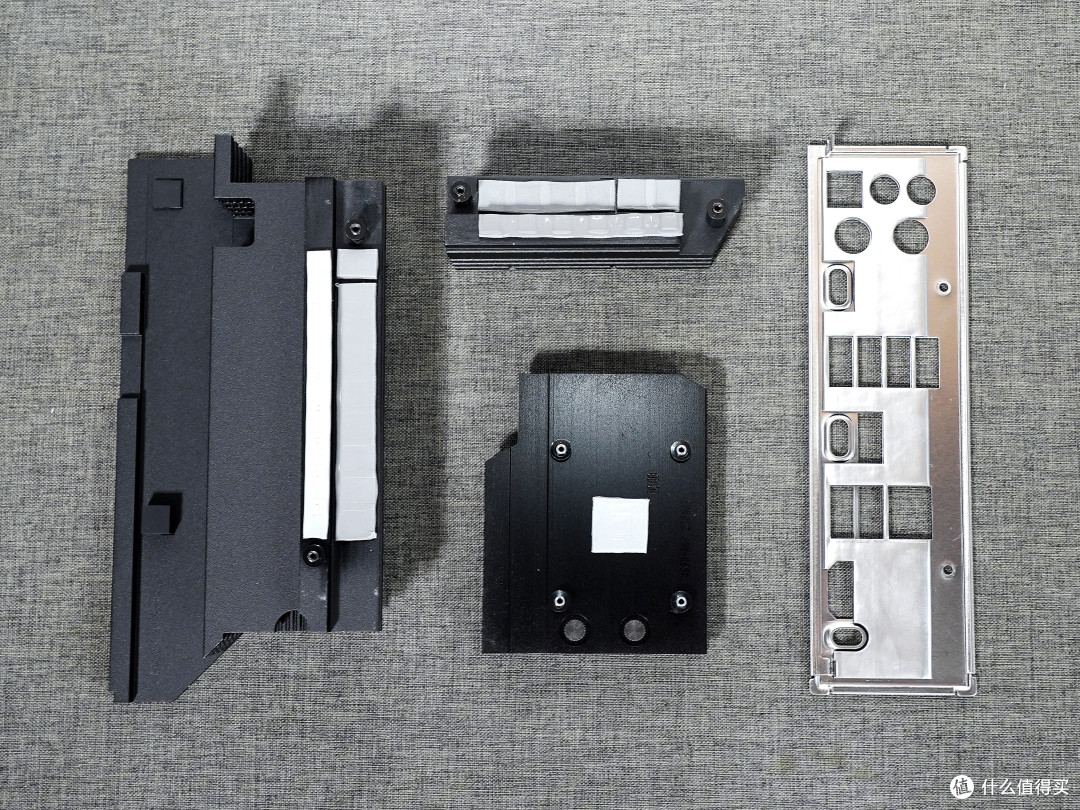

▼拆下主板的各种散热片以及装甲！Mos和电感部分均有 7W/mk导热垫。

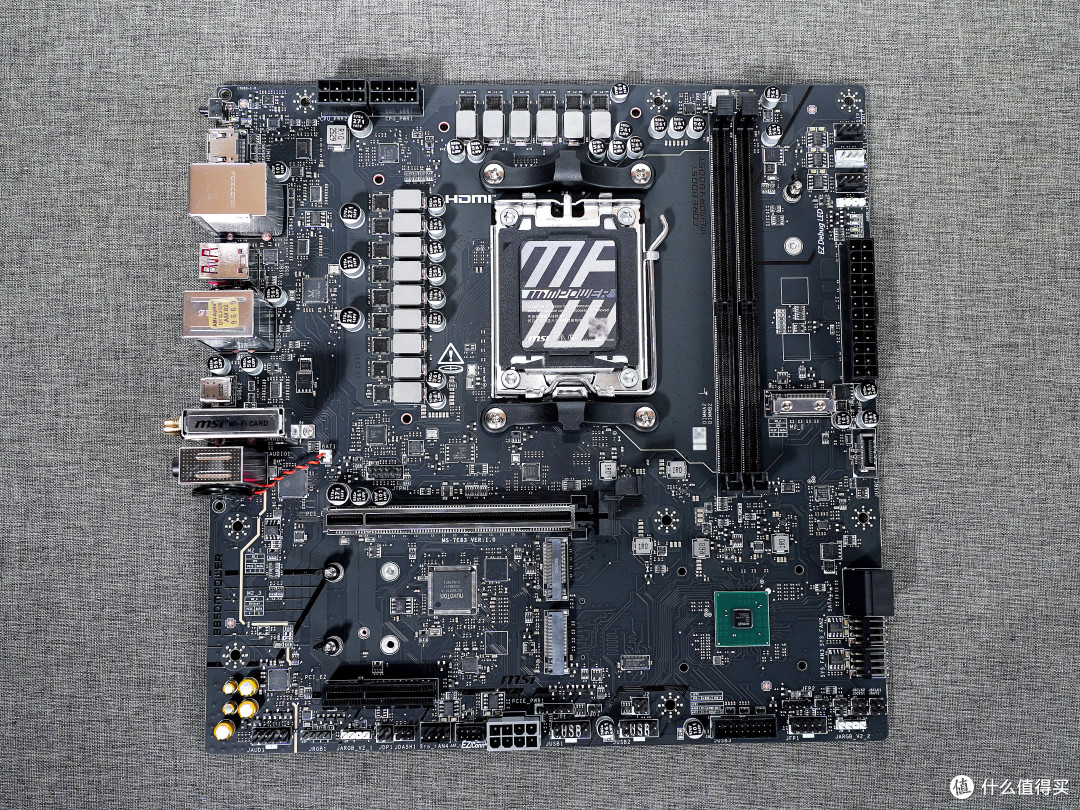

▼看下裸板的情况，做工还是非常扎实的。

▼供电方面，主板上方有6路电感以及对应的Dr MOS，左侧是9路，这样算下一共有15路供电！

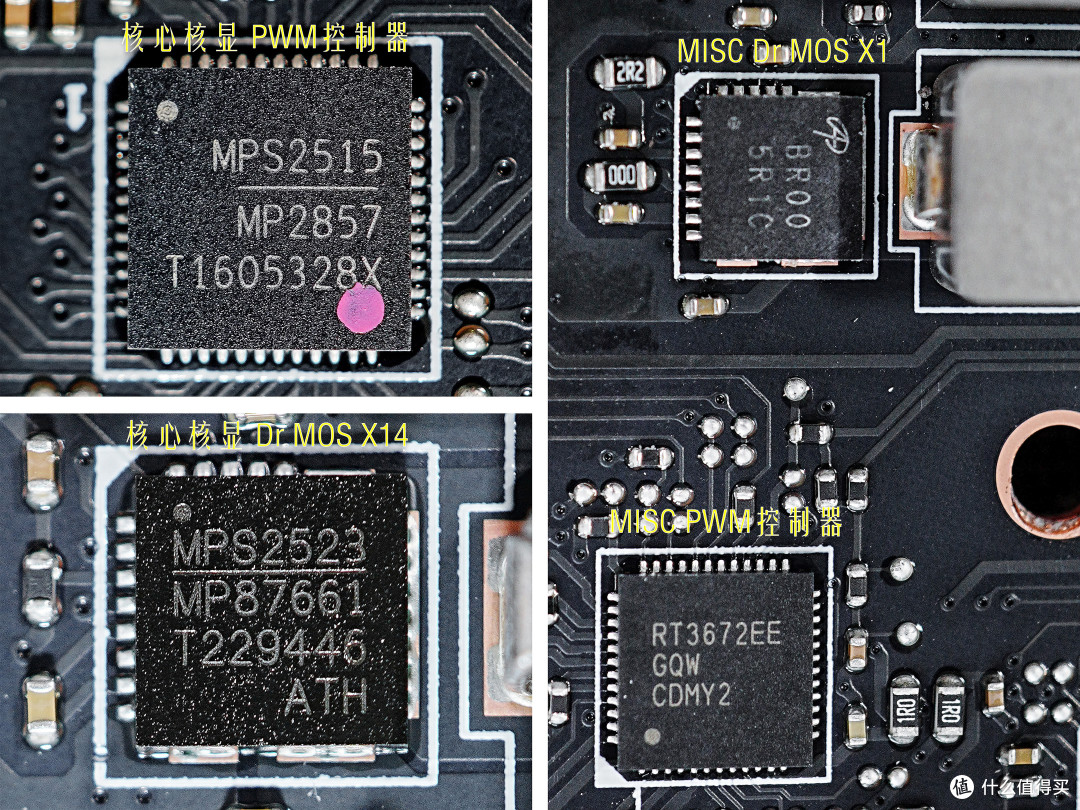

▼其中有14路Dr Mos都采用MP87661，最大支持输出60A的电流。PWM控制器为MPS芯源公司的MP2857，最多支持7+2路供电。这样基本可以确认是6路并联12路的核心供电+2路核显供电。另还有一相为MISC，负责核心与SOC以外的供电，采用立锜RT3672EE作为PWM主控，搭配丝印BR00的DrMOS，来自Alpha & Omega的DrMos,最高支持 55A 的电流。

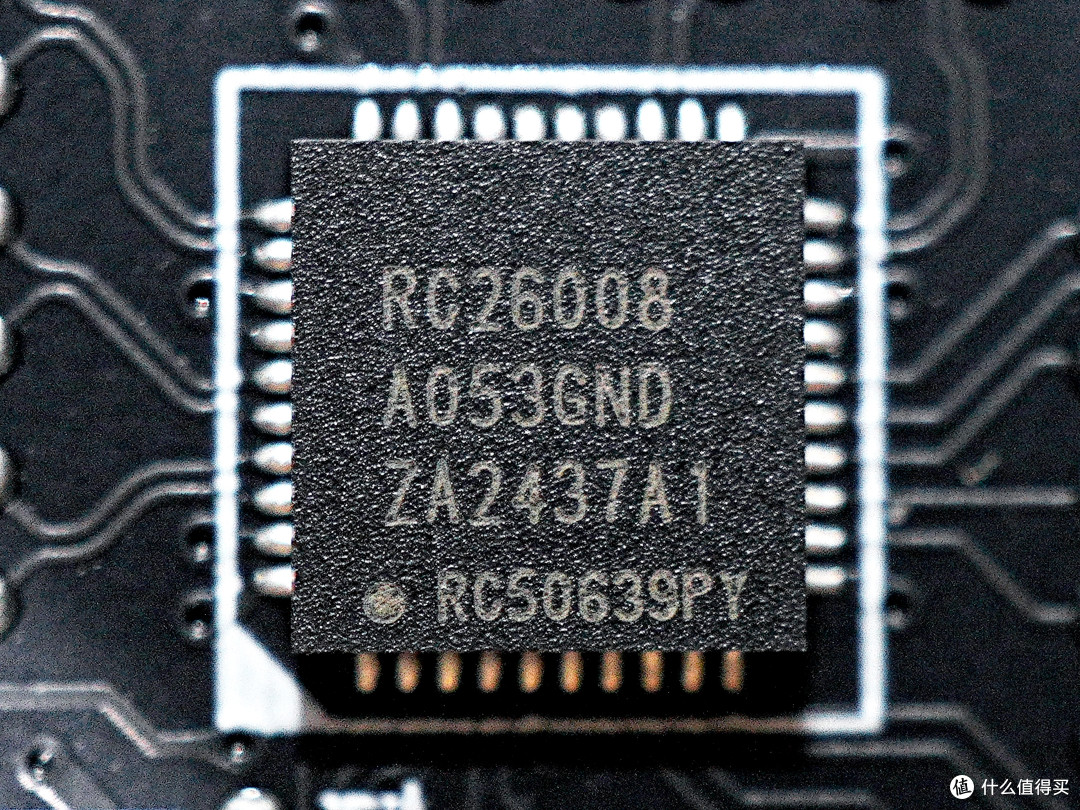

▼主板内置时钟发生器：支持CPU外频调节。正是通过这种方式，在台北电脑展上，微星超频团队使用B850MPOWER主板成功将锐龙5 9600X超频至7.385GHz，锐龙7 9700X超频至7.294GHz，创下多项世界纪录。

▼网络方面，Realtek 8126是一个5G有线网卡芯片，联发科MT7927是满血版的WiFi 7无线网卡芯片。

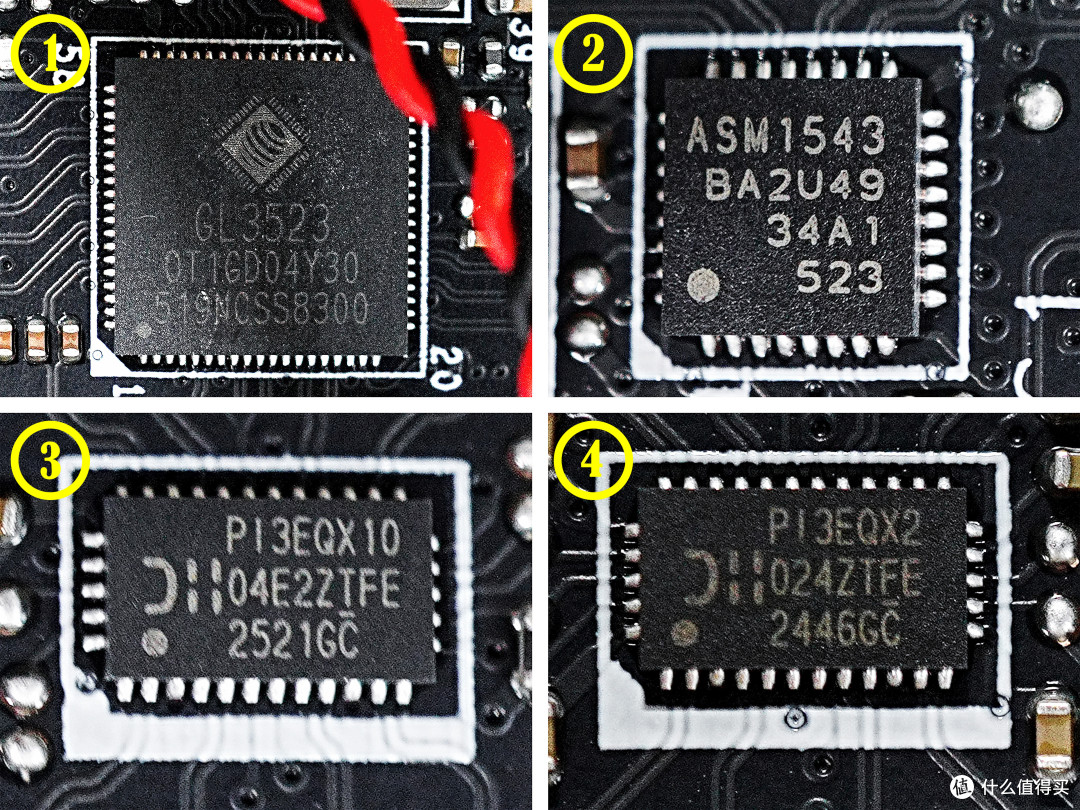

▼USB方面，大部分都是CPU和芯片组提供的，但还是有一些第三方芯片：①GL3523是后置4个5Gbps Type.A的hub控制器；②2个ASM1543分别为前置后、后置的10Gbps Type-C接口提供支持，负责CC 逻辑控制相关的处理；③、④P13EQX10和P13EQX2都是USB的Redriver，提供中继功能，确保讯号传输稳定和完整。

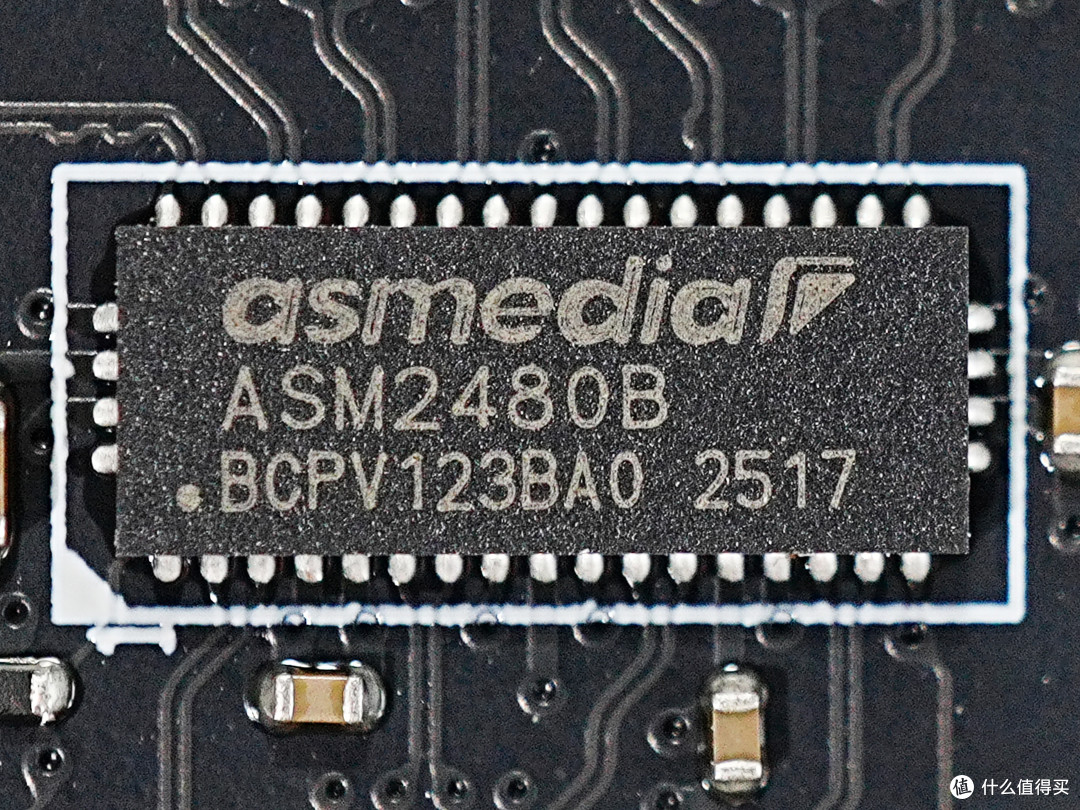

▼PCB正面的 PCIe 4.0X4和背面的 PCIe 4.0X2 M2接口共享通道，正是通过ASM2480B着颗芯片来实现 PCIe 4.0 X2 通道的切换。如果配备2颗是不是能实现PCIe 4.0 X4 通道的切换？不过通道是来自芯片组，这么切换可能不那么容易实现。

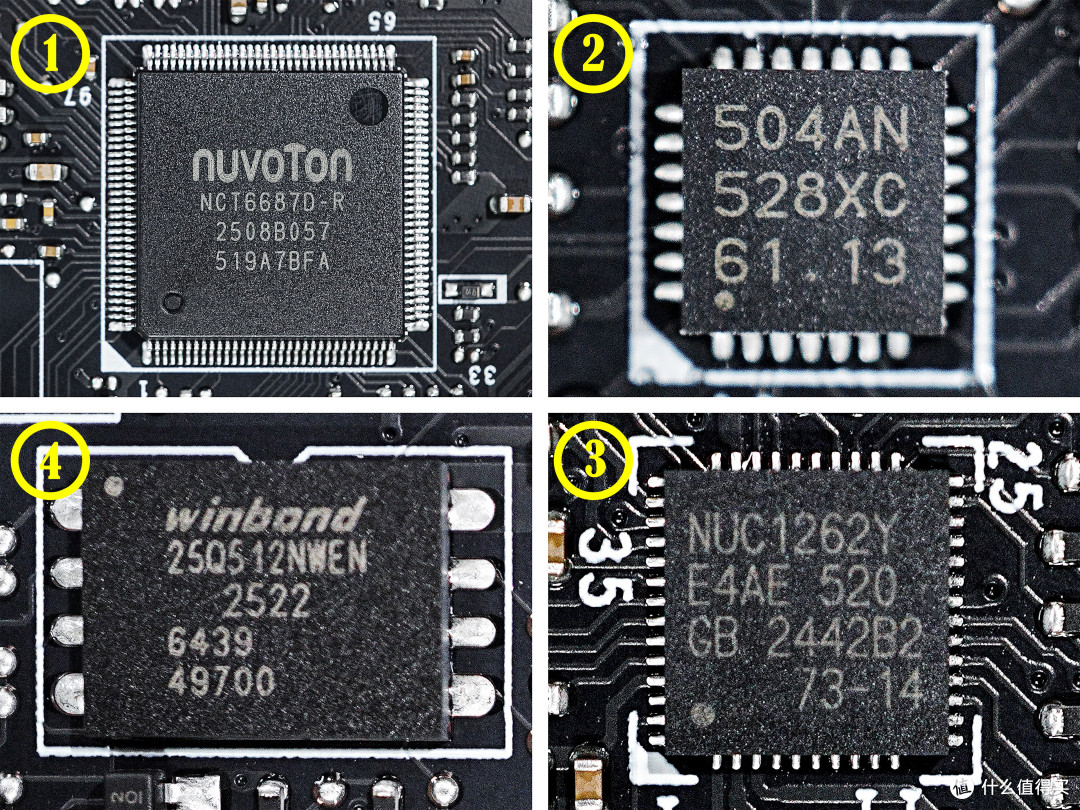

▼其它芯片包括：①NCT6687D为主板监控芯片；②504AN芯片则能提供额外的免开机刷 BIOS 功能；③NUC1262Y为ARM的32 位 元单片机，用来控制ARGB灯效；④WINBOND的W25Q512NMEN 是BIOS芯片,存储容量达到了512Mb 也就是64MB，比常规的32MB大一倍，未来升级主板Bios无需担心更新太大。

产品定位

▼由于B850芯片组相对B650并没有本质上的提升，只能提供8条PCIe 4.0和4条PCIe 3.0，不用说和隔壁的B860芯片组相比，和B760芯片组比也没啥优势。好在锐龙CPU可以提供2个PCIe 4.0X4通道，让主板支持的M2接口不会输于隔壁，于是主板厂商有了整活的机会。

▼最近一段时间，评测了MPG B850 EDGE TI WIFI（刀锋钛），B850MPOWER和MAG B850M MORTAR WIFI（迫击炮）三张主板，正好来对比下不同价位主板的定位。

另外2款主板的评测链接：

刀锋钛为顶级的微星B850大板，拥有最强的供电规格，4个M2接口，更多的USB。B850MPOWER与其相比，供电要稍插一些，但同样也具有4个M2接口，作为MATX主板来说确实是很难得的。

迫击炮与B850MPOWER价格相近，两者供电一致，B850MPOWER具有时钟发生器，超频玩法更多，内存超频也有额外的优势。在存储方面多一个M2接口，即使不考虑背面的接口，将正面的PCIe 4.0X4转接成M2接口，就可以拥有全速满血的2个PCIe5.0+2个PCIe 4.0 M2接口；炮击跑则有更多SATA接口和内存插槽，以及更高级的显卡快拆结构：EZ PCIe Clip II。所以现在这两张主板形成很好的互补关系。

在B850MPOWER发布前，很多认为它是最强B850小主。但它的供电并没有强于迫击炮，这种说法就很难成立了。不过它的售价都是不错，发售不久,JD多地就是无货状态了！

当然如果B850MPOWER的特色正是你所需要所喜欢的，那么它就是你的最强主板。

MPOWER联盟

▼B850MPOWER的双插槽内存设计虽然牺牲了内存容量扩展性，但为高频内存提供了更纯净的信号环境。微星超频实验室也与各大内存品牌合作建立MPOWER联盟推出配套的专属优化内存产品。

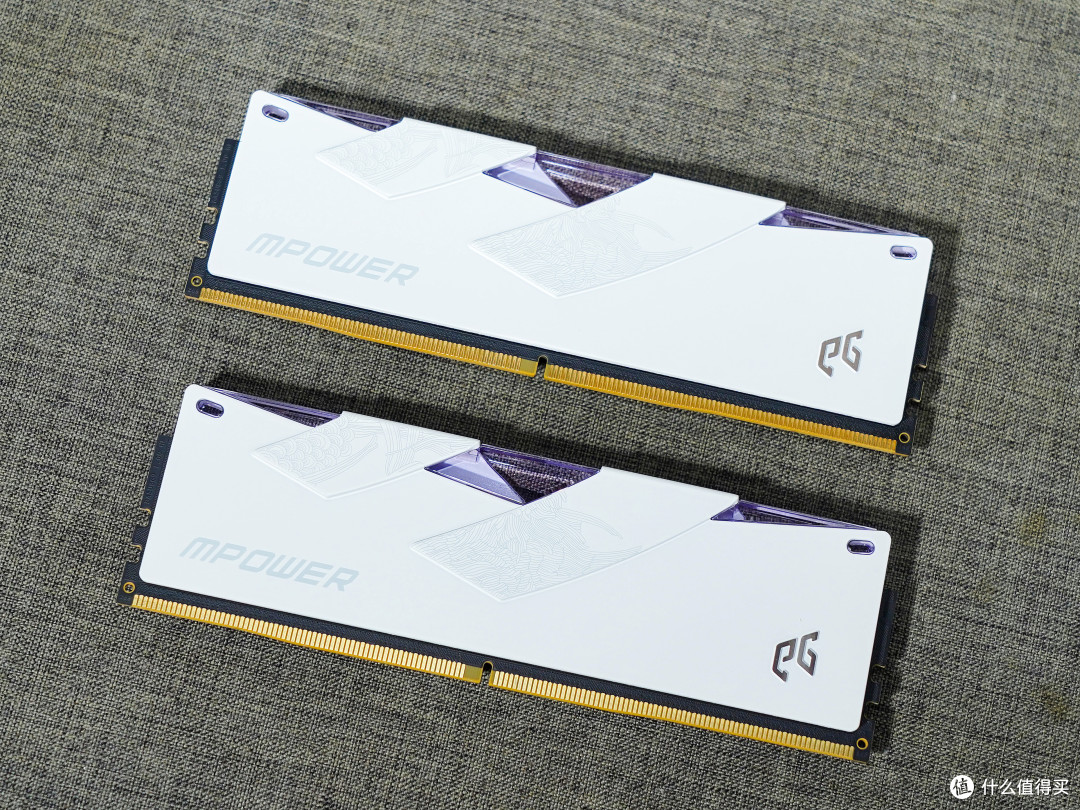

▼异极北极星正是这些内存厂商之一，其中紫绶系列内存采用国风设计的金属散热马甲，内部为10层PCB板+海力士的A DIE颗粒,频率规格为C28 6000 ，也是AMD最佳甜点频率。更重要的是它专为微星MPOWER系列主板调校，是专属的MPOWER认证内存，兼容性良好。

▼作为MPOWER认证内存，下篇文章也会在B850MPOWER主板实测一下它的性能。
