手把手带你装一台高能性价比小钢炮主机

今天要装的这套机子算是自己窥视已久的案子，主要就是在20L左右的体积内塞一套中高性能的平台（可当生产力工具、也可以搞定2K分辨率游戏），甚至散热强悍（240一体式水冷）。

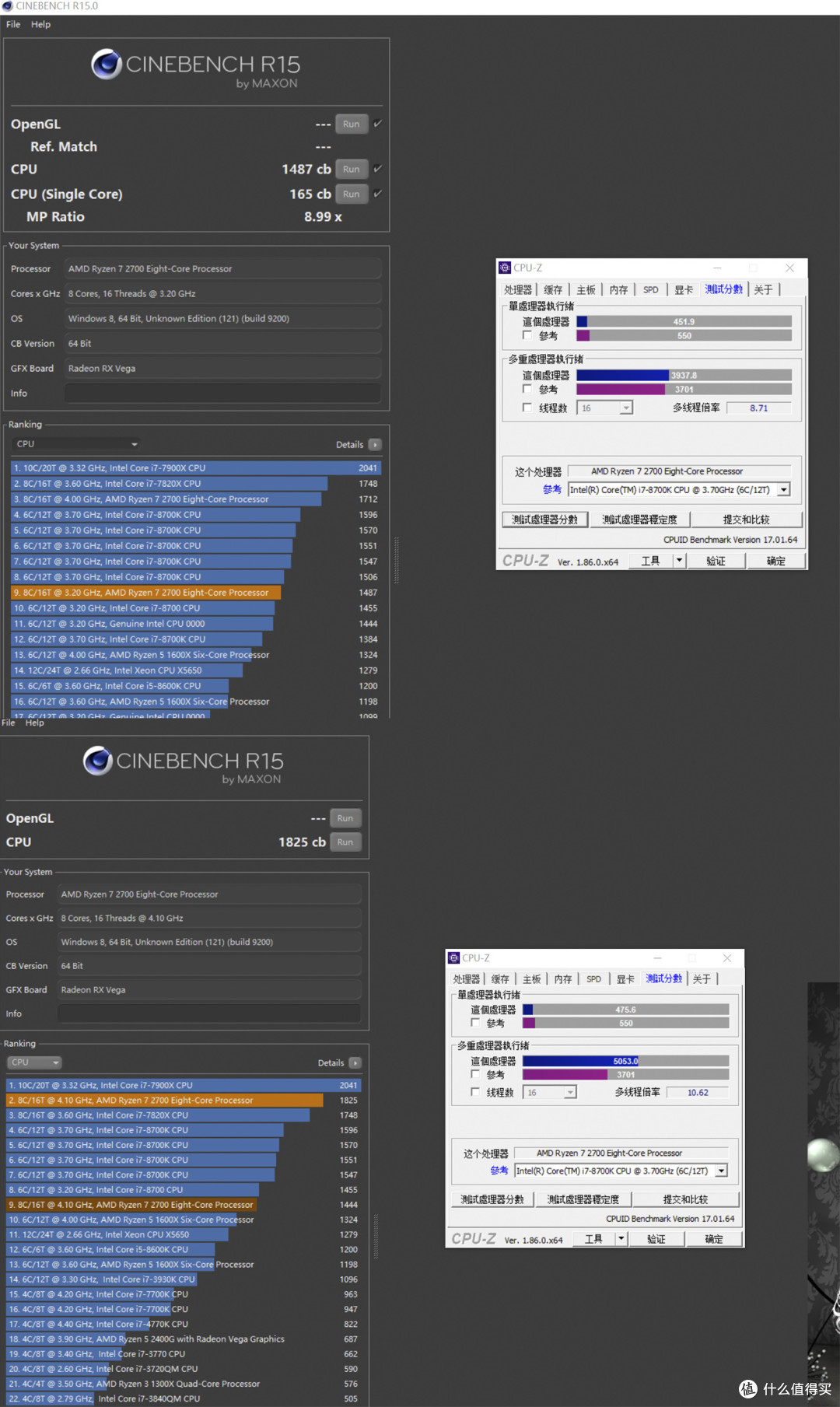

先说性能关键词：3DMARK FSE分数过万；大师47万分；R15多核1800cb+；cpu日常满载温度七十度；gpu满载温度七十几度；大小不到20L；整机费用8700左右。

虽然还比不上a4机箱的极致小，但这箱子塞下了一个240mm规格的水冷，而且机箱价格不到四百。这样的小钢炮主机不单适合对空间、性能有要求的用户，还挺适合学生用户，寒暑假主机一拆带回家不算太沉重（我们那个年代没有itx规格主板，只能把配件拆了带回家装起来）。

下面的内容也主要介绍这套主机的搭建步骤，以及过程中容易出现的问题。

对比一个20L的通勤包，差不多一样大小。

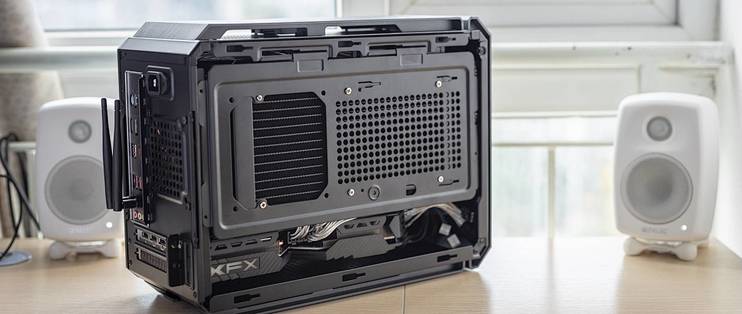

先看下这套方案最后的效果，整机空间利用率极高，非常紧凑，而且散热效能也算优秀，对比塔式机箱也不会差多少。

1，劝退

没错，首先是劝退。除了一些diy老手愿意接受itx装机过程的折磨，个人建议如果你对自己技术、特别是耐心没有信心的话，个人建议及时放弃，选个空间利用率较高的matx主机也是不错的选择，不一定要追求itx平台。Itx平台至于diy玩家更多的意义是追求一直极致的“自虐”，更贵、更费事。

到这边你还愿意接受，首先确认自己对diy主机有一定基础了解（不懂的搜b站视频学），然后就是看主板说明书、机箱说明书，一般也会介绍到一些安装的步骤及注意事项。

如果你打算花钱（比如jd买装机服务），或者楼下打印机店安装，最好也实现把这套方案给他们看下，看他们是否愿意装及有无问题。经常有朋友反映说实际花钱找人装机最后各种问题。

2，确认配置

这边的确认配置，一方面除了确认平台性能，另外一方面还要考虑到你选的配件机箱里面塞得下装得了，这也是itx麻烦的地方，不像atx主机随便装。总之，机箱越小越麻烦。

下面全套机子费用差不多8700左右。

a，机箱骨伽 QBX：

最先确认的首先就是机箱，前面说了这个箱子大小接近20L，特点便宜（常年不到400）；可以装下全长显卡（未来的rtx2080也是没问题）；散热最夸张，可以装240一体式水冷，机箱底部、顶部可以各装2个120风扇（一共4个），前后两个80风扇，侧板可装2个120风扇，空间利用率可以说到极致，这样的机箱最适合装itx小钢炮。

同结构还有ABEERS01/NCASE M1，但这两个箱子都超过一千。

实物到手，其实是超出我预料的，因为我原先预料这个不到四百的箱子做工用料应该很差。实际板材厚度虽然不厚（因为箱子也小），但装好之后也不会松松垮垮，而且结构边缘处理都很好，不是那种山寨厂的作品；表面面板虽然都是塑料设定，但毕竟便宜，而且外观感觉会比一些工作室的那种定制产品面板好看（一体性更强），工作室产品很多时候问题在于外观设计还是不行，结构还可以。

个人觉得不到四百，这个箱子确实是超值，在价格之上如果要说缺点，就是希望骨伽未来有升级版本，比如atx电源直接设计成sfx电源位置，去掉没必要的光驱预留，然后海外的洞洞版面板可以引入，甚至提高价格，然后板材厚度升级下。

COUGAR骨伽QBX迷你小机箱ITX桌面卧式电脑机箱空游戏HTPC静音防尘398元天猫精选去购买

b，主板CPU：

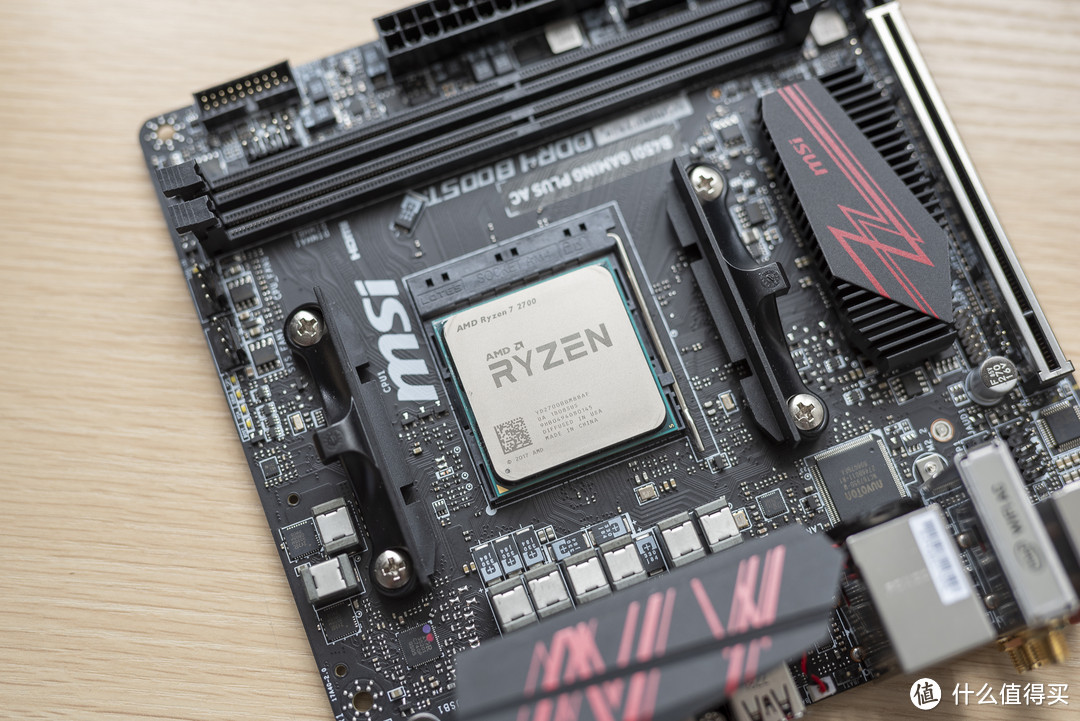

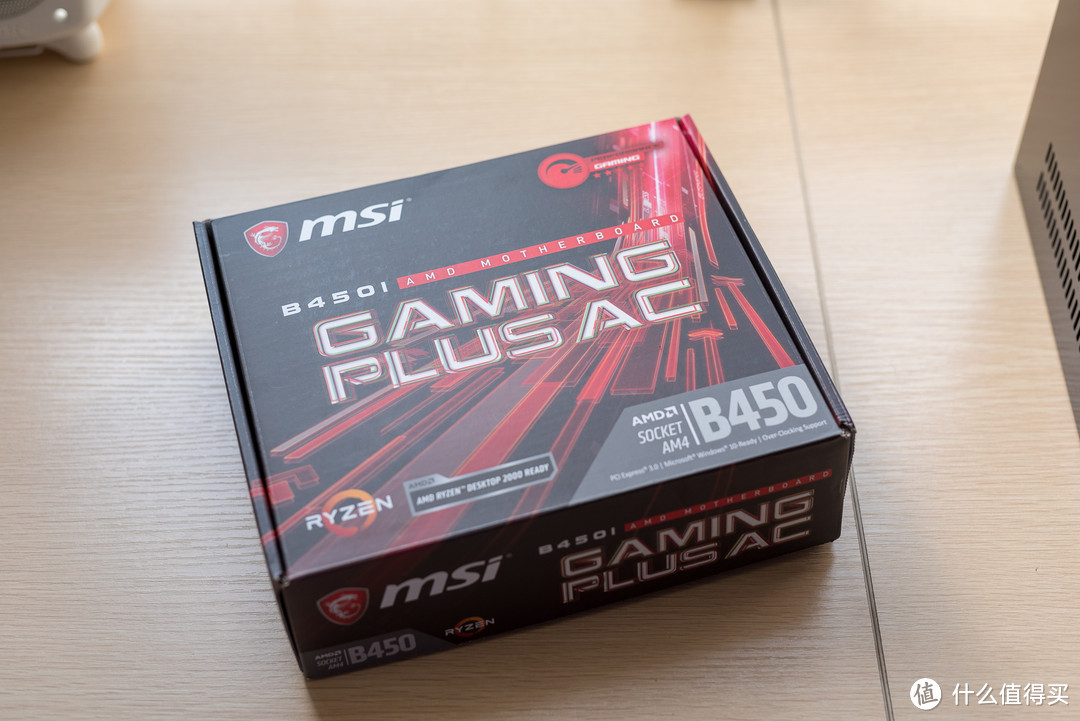

这边选的是微星的B450IGAMING PLUS AC+AMD 锐龙7 2700套装组合。

微星（MSI）B450I GAMING PLUS AC 电竞板主板（AMD B450/Socket AM4）989元京东去购买

上一台机子装的也是锐龙72700，其性能表现确实令人折服，加上最近intel全线涨价，所以目前选amd锐龙平台性价比还是比较高的。这边选的锐龙72700是因为有一定的专业用途，如果家用、游戏用的话，个人推荐2600x就够了，体验不会比27002700x差。

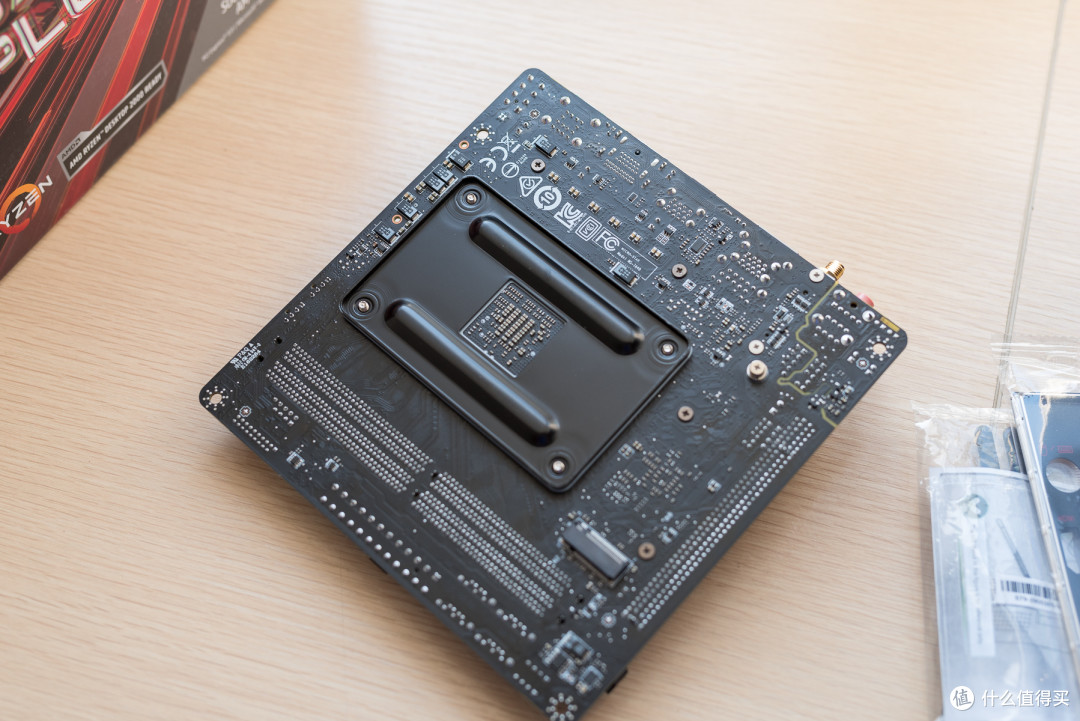

主板是最新的B450芯片，有无线网卡、蓝牙的需求（因为有时候会搬到其他位置，不一定方便布网络线），所以微星这块B450IGAMING PLUS AC就非常适合。让我比较意外的是，本来以为这板超频性能应该会一般，实际竟然不差，我试过另外一颗2600x，跟x470超频基本一样，甚至电压还可以低一点。

这板让我觉得可惜的只有一点，就是M.2插槽只有一个，因为见过微星自家的游戏主机上面的itx主板插槽上面有2个M.2插槽，希望以后零售itx板也有。

这边还要说下主板跟机箱的关系，骨伽QBX虽然名义上是一款ITX机箱，实际因为其2 pci插槽位置（甚至预留还不止），所以不少那种“缩水板”（比如h110）也是勉强可以安装的，但除了注意pcb大小，还要注意下显卡插槽位置（假设你要装显卡），要不就悲剧了。

c，电源

电源放在c位也是有原因的，避免你装不了。

骨伽 QBX这个机箱比较奇葩，电源要求实际比主板还高，首先不能超过350px，另外电源口的方向也有要求，而达到上面这两个标准也不一定能装下，比如最好不要全模块电源。。。要不装显卡的时候你就会悲剧，比如我，反倒是那种单边出线非模块电源没问题。当然了最佳方案其实是全模块sfx电源+转接板，节约空间效果会比较好，所以也希望骨伽如果以后有这个机箱的改版就干脆放弃支持atx电源，直接用sfx电源算了。

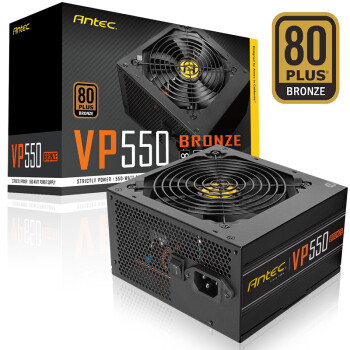

因为整机套装定位高性能，所以我一开始选定的是antec的hcg750电源，对付这套平台在差不多刚好可以实现最佳效率，金牌全模块，而且十年质保。因为采用海韵的那套方案，所以稳定性、效率、静音都很好，而且长度刚好属于标准atx电源，没超过350px，但最后我还是悲剧了，没想到被模块线挡到显卡。最后测试好之后只能换了vp550

安钛克(Antec) HCG750 Gold 额定750W 模组电源（80PLUS金牌/全模组/十年质保/日系电容/台式电脑主机/吃鸡）899元京东去购买

安钛克(Antec)VP550铜牌电源 额定550W(80PLUS铜牌/全电压/12CM静音风扇/支持背线/台式电脑主机电源/吃鸡)349元京东去购买

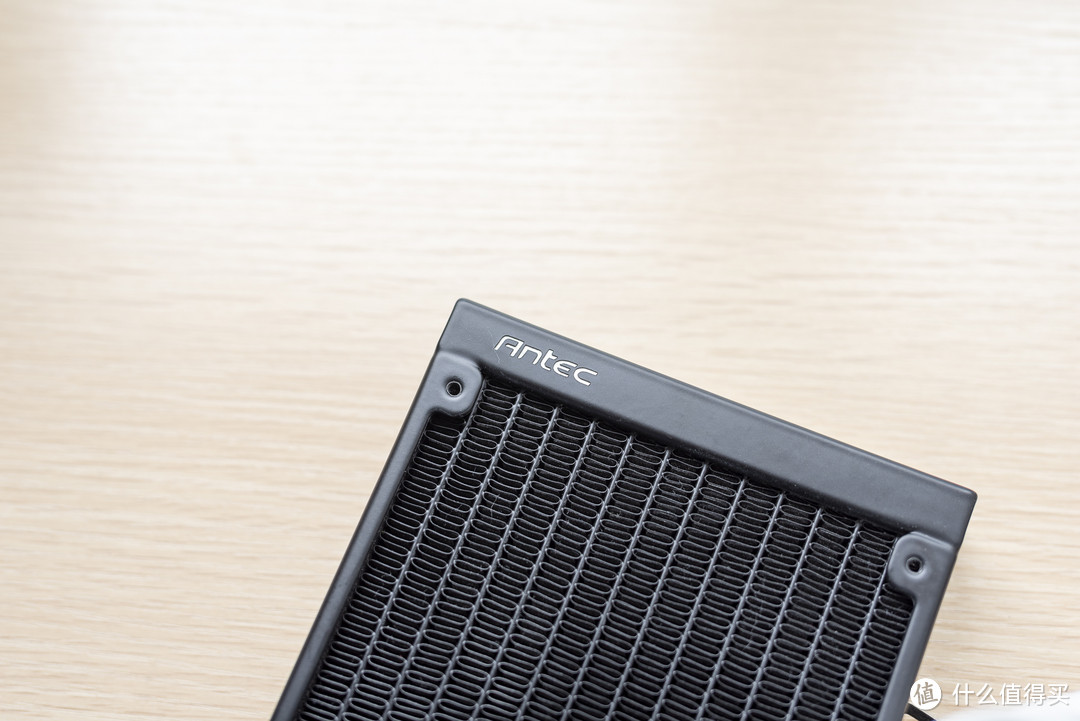

d，散热器 Antec水星240RGB一体式水冷

安钛克（Antec）水星240RGB水冷CPU散热器（多平台/大水冷头/温控风扇/2.3米杨程/封闭静音轮/带硅脂）599元京东去购买

一体式水冷相比高端风冷有什么优势？其实这台机子的装机案例就是：轻松改变风道，而不降低散热规格。

Itx主机最麻烦的地方就是散热问题的解决，一般风道好且好安装的体积大，体积小的风道不好，而且不好安装，骨伽 QBX这个机箱奇葩的地方就在于侧面板你愿意的话可以装下一个240mm规格的冷排，整机风道甚至更好，而且散热规格堪比中高塔式机箱。

当然话是这么说，实际散热选择还是要稍微注意，最主要的要注意一体式冷头大小不要跟主板散热片有兼容问题，而且最好冷头实际安装的时候方向是可选择（方便选择走管方案）；另外一个要注意的就是水冷管，在这套机子里面一定要耐折，因为空间还是比较狭小，管线空间不想塔式机箱那么宽裕，水冷管不耐折的话很容易因为弯曲度过大折了，导致水路流量非常低甚至堵死。好在antec水冷240rgb不单便宜，在实际操作过程中，上面的兼容问题都接近了，最后活生生塞入这个itx机箱里面。

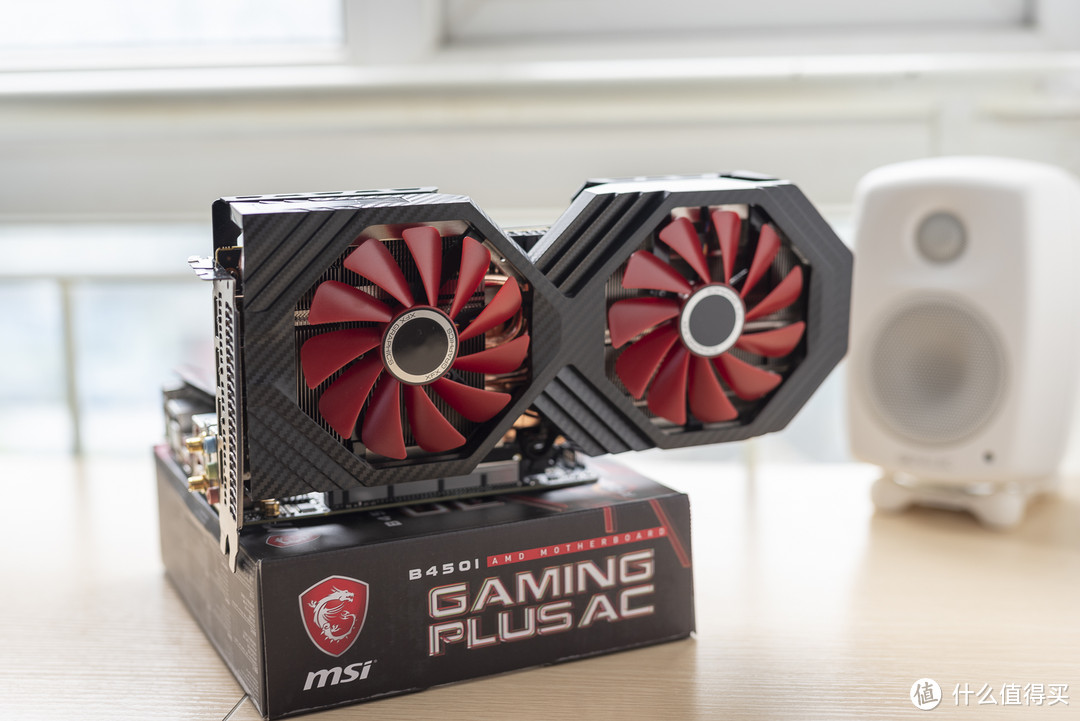

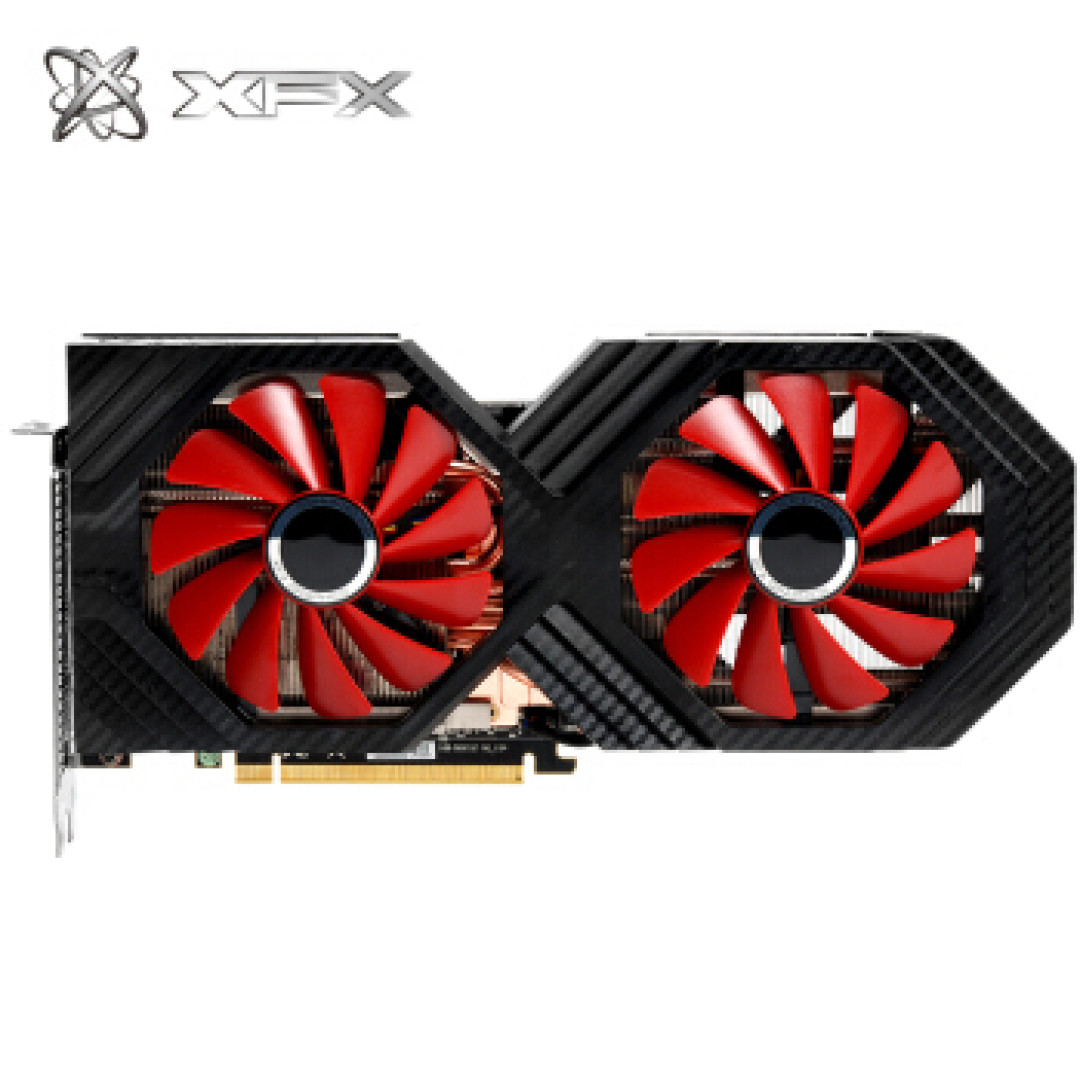

e，显卡 XFX Radeon RX Vega 56 8GB 非公版：

讯景（XFX）Radeon RX Vega 56 8GB 非公版 1156 Boost 1471MHz/1600bps 2048bit HBM2 显卡3099元京东去购买

显卡其实也是一个要注意的地方。首先一开始是选定了vega56，毕竟性价比高。

实际装机使用的时候，骨伽 QBX这机箱对于显卡长度几乎没有限制（除非你是rx2080ti非公破山刀那种版型）要不绝大部分中高端卡都是可以搞定的。但要注意的地方就是显卡的高度，就是现在不少加强版非公显卡都是越肩高度，在qobx这个机箱里面实际会导致比较难安装，甚至有可能装不了，还好xfx这块非公vega56最后还是装进去了。

目前非公的vega56有一个奇葩的设计，本来都有可能是缺点，但在这个机箱最后甚至变为优点，就是散热器部分。Vega56非公版散热器，有一半是超过pc不到，所以超过的部分，pcb是空着，背板也是镂空，一半设计都是让风扇直接吹过去散热。传统这样的设定会导致cpu散热器温度较高，但在骨伽 QBX这个机箱里面，最后甚至成为一个完整的风道。具体效果可以看后面测试。

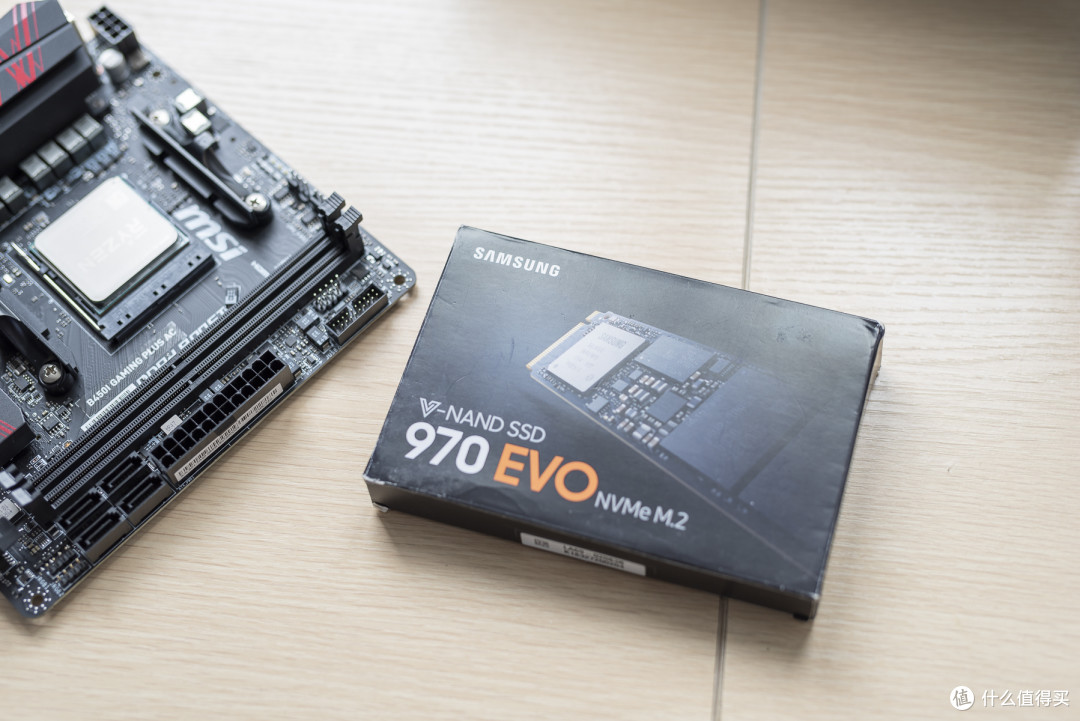

f， 三星 970EVO 250G

三星(SAMSUNG) 970 EVO 250G NVMe M.2 固态硬盘（MZ-V7E250BW）689元京东去购买

存储部分放弃了HDD跟2.5寸设备，只安装了一张M.2 SSD，因为这机子的内容存储部分也是靠网络文件系统，整体更省心，还降低了机械硬盘的震动。

因为机子就装了系统、软件，1.2个游戏，最后选了三星970 EVO250G版本，性价比算比较高，而且性能、稳定性表现也比较可靠。一些对访问速度要求没有那么敏感的软件就装在网络文件系统，搭配NAS上面的SSD缓存加速，访问速度是不用担心的，而且未来容量也没有限制。

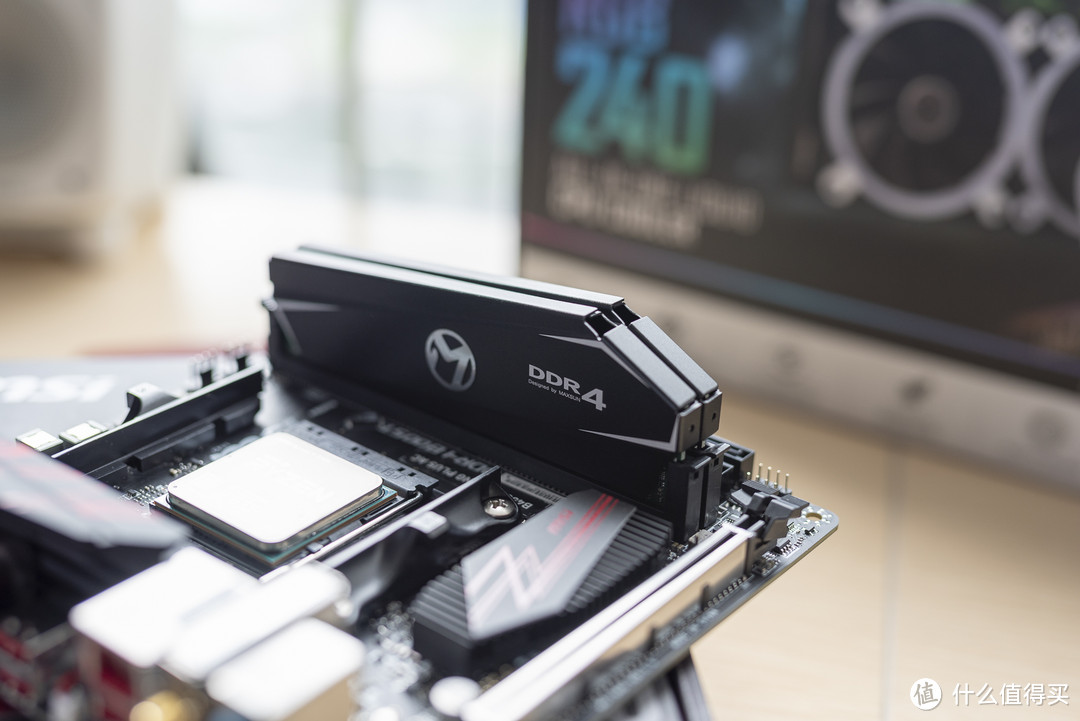

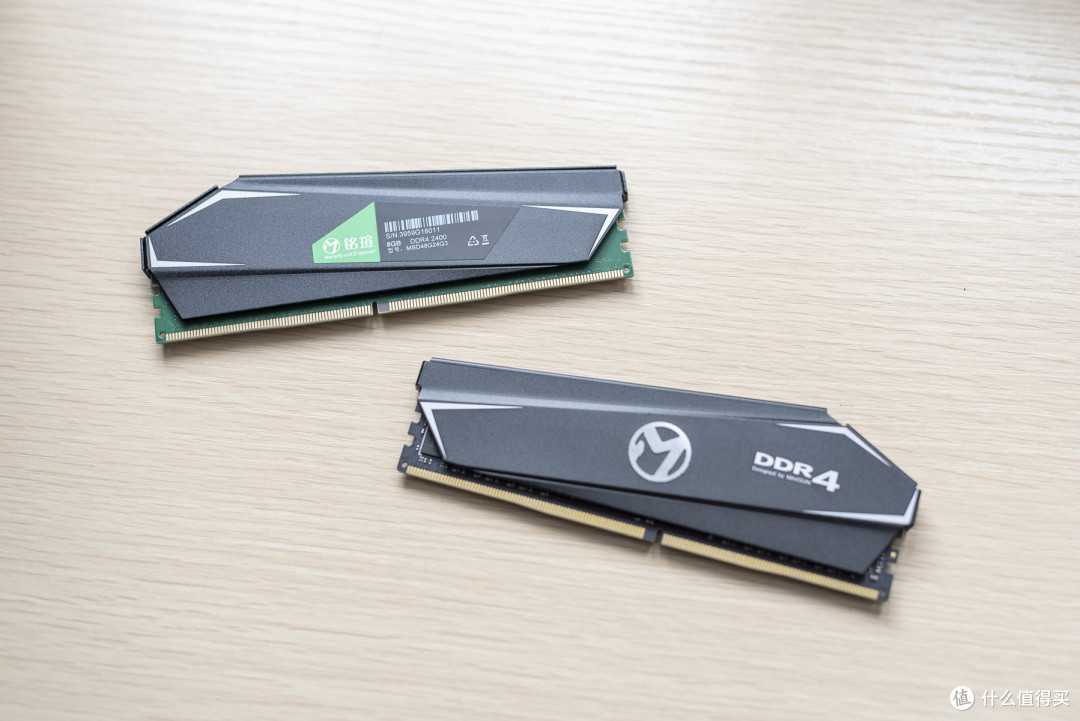

g，内存 铭瑄终结者 DDR4 2400 8Gx2：

铭瑄4G/8G/16G DDR4 2400台式电脑内存条DDR3/三代四代兼容2666169元天猫精选去购买

朋友买好的内存，价格便宜（8g四百出头），有散热马甲。散热马甲没太夸张，也没造成装机困扰挺好。

用aida64看了下内存颗粒，好像是镁光颗粒，装的这套amd平台没遇到问题，而且还可以超频到2866用，也算不错了。

3，安装

对于这种稍微比较麻烦，装机后不方便替换的主机，个人建议安装之前先用主板、cpu、内存、、ssd、显卡裸机点亮看下，甚至可以先简单的安装好系统，避免安装之后再发现有什么问题。确定基本没问题之后，主板安装好散热扣具可以大概看下冷头跟内存、主板散热片有没有兼容问题，大概预判冷头走管的方向。

然后就是机箱的拆空，拆到剩下主机架。

配件安装顺序，可以先主板、电源、显卡依次装好，最后才是散热。

而安装过程比较容易出现问题的大概就是显卡高度是否会超标，或者跟电源线是否会卡到，如果选对配件一般是没有问题。

这箱子虽然不是塔式机箱，但是也是可以走背线的，所以走线的时候可以稍微规划一下。

显卡高度过高很容易悲剧

同样要注意的还有电源，atx全模块电源哪怕没超过14cm基本都可以pass。最好反倒是传统非模块电源，或者sfx 全模块电源。至于显卡长度，基本是可以不用担心，除非你。。。

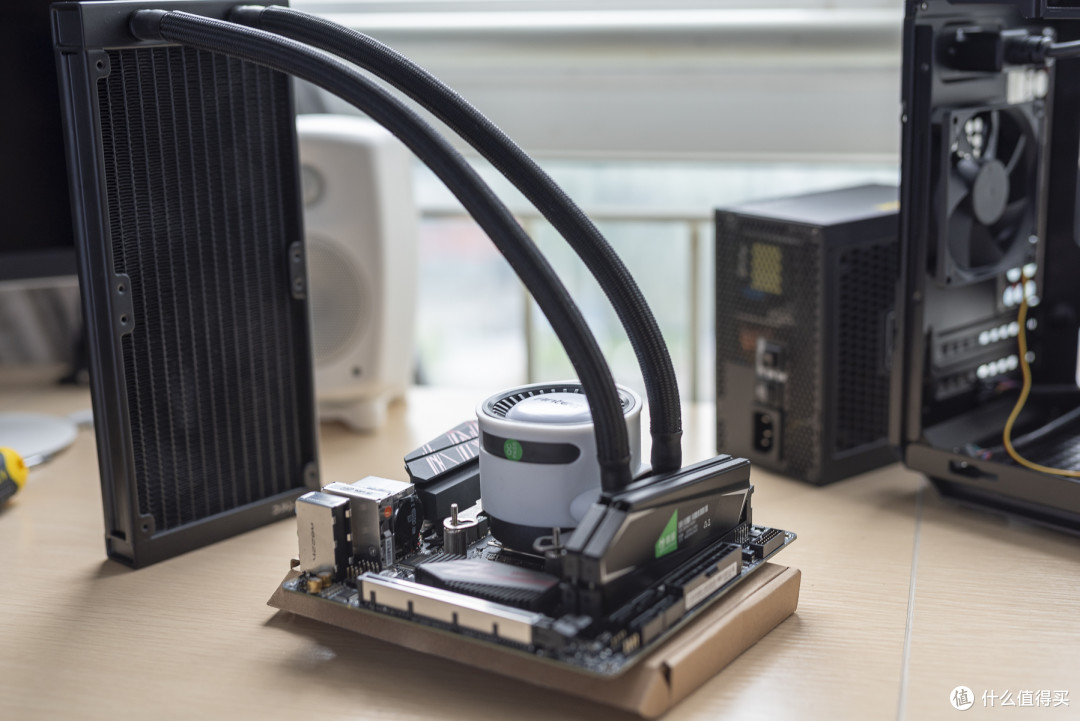

最后安装一体式水冷。安装一体式水冷首先要把冷排装在固定板上面，然后大概尝试看下冷头哪个方向方便你走水冷管，一定注意不要让水冷管折了。

冷排的风扇风道，冷排上面的风扇是可以往机箱里面送风，也可以排风，最后我设计的是排风（往外吹风）实际效果比较理想，具体可以看后面测试。

我最后实际冷头方向是logo倒置，然后水冷头出水管位置靠近供电散热片那边，刚刚好不会卡到散热片，而且水冷管走线有一定空间，尽可能降低弯曲度避免对水冷流量影响。

水冷管最后都往上走了

另外这机箱底部跟顶部是有4个120风扇位置，如果你想强化散热的话，可以考虑，但实际我这套机子最终效果是没必要再装了。

4，调教

调教的部分主要就是cpu、gpu、内存超频。

超频的必要性看个人，普通应用的话其实你不超频也可以，朋友这套机子也是在保证长提稳定的前提下轻微超频，超频前后比如鲁大师总分差个3.4w的样子。

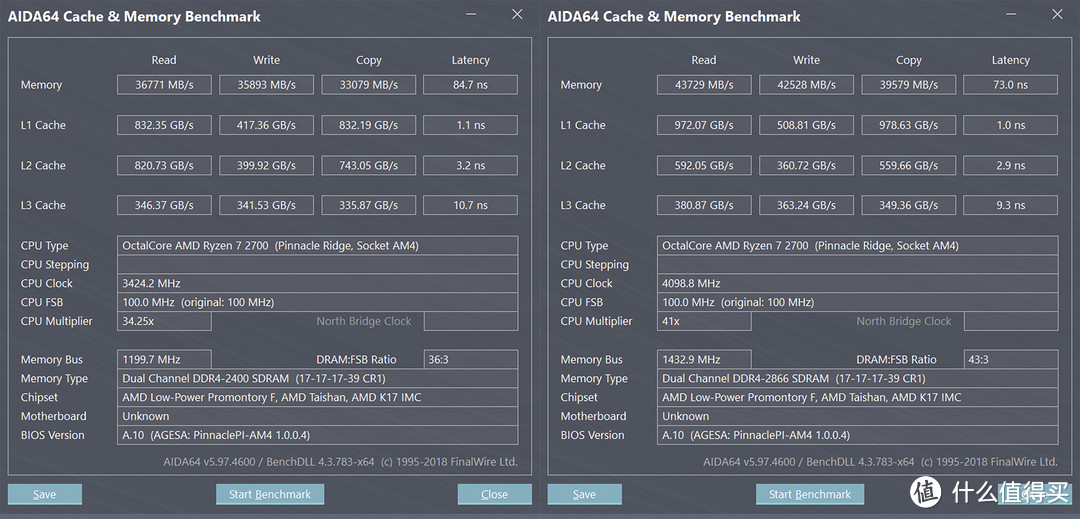

Cpu、内存超频，前面说了微星这主板甚至超频性能不差，但锐龙7 2700一般来说体质也就4g、4.1g的样子，如果你想要更高的频率建议选择2600x或者2700x。最终这颗u比较理想电压下面是全核心超4g。至于内存也从2400超到2866，虽然没达到3000，但也算不错了，毕竟内存本身便宜。

显卡，因为之前大概介绍过vega56的超频了，所以我这边就不再详细说了。想了解的直接度娘搜索“vega56降压超频”

5，性能测试

相信大家对单纯的跑分也感觉比较无聊，所以我这边直接对比下超频前后差距。

比如PCMARK10跟3DMARK，超频前后提升幅度都在10%左右（基本都可以提升1000分左右）；甚至鲁大师提升幅度也是接近10%；而corona渲染测试提升幅度甚至不止（提升了18%速度）。

Vega56之前我也大概测试过了，这卡优化之后是可以搞定1440P（2K）分辨率高画质所有游戏的，4K分辨率降低设置也是可以流畅（超过60帧）玩的。

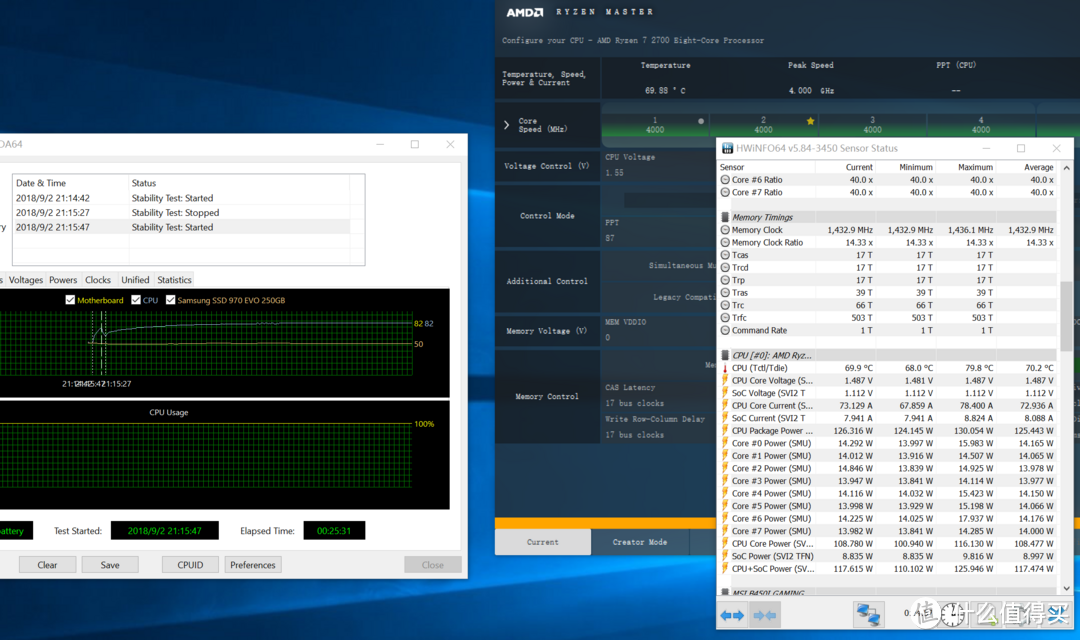

性能满意，那么散热呢？实际使用的时候是可以明显感觉到整机热量很高效的从一体式冷排位置排出（感觉放桌上，冬天刚好可以给手加热）。实测cpu、gpu拷机超过半小时以上，cpu平均温度在70°左右，gpu温度74°左右，表现应该算很好了，日常使用的时候其实是达不到拷机温度的。

散热加强优化，如果对这样的散热效果还不满意的话，前面说了骨伽QBX这箱子底部、顶部各有两个300px风扇位置，你也可以考虑增加风扇；机子自带一个200px风扇在尾巴位置出风，勉强也可以用（未来可以升级好点的200px风扇）。

如果还想再压缩预算

这台机子整机的性能虽然比不上*级平台，但也算高性能了，而且整机的费用控制在八千多快九千的样子。如果是学生用户的话，个人建议cpu可以替换为锐龙5 26002600x，显卡替换为RX588或者GTX1066，散热器用原装或者小型塔式（antec铜虎、战虎）这样整机很容易控制在六千左右比较可以接受的范围。
