本期拆解的是iWALK品牌的一款10000 Pro移动电源，这款移动电源为自带USB-C输出线设计，可以方便的连接手机充电使用，免去随身携带数据线的烦恼。

这款移动电源内置两节21700电池，电芯来自LG，型号INR21700M50LT，标称容量4800mAh，标称容量3.7V，支持最大14.4A放电，循环次数达1000次，电芯外部有一层套膜遮蔽了电池信息。

这款移动电源还支持20W双向快充，为手机和自身的充电都有不错的体验。移动电源自带的USB-C线支持输入和输出，可以连接到USB-C接口充电器进行充电，也可以使用USB-C线进行充电。下面充电头网就带来这款移动电源的拆解，一起看看内部的用料和方案。

此前充电头网还拆解过iWALK 10000mAh赛车宝移动电源、iWALK口袋宝Air Plus无线充移动电源、iWALK 100W PD双向快充移动电源26800mAh、iWALK 3150mAh口袋宝（3代）移动电源等产品，欢迎查阅。

iWALK 口袋宝10000 Pro移动电源开箱

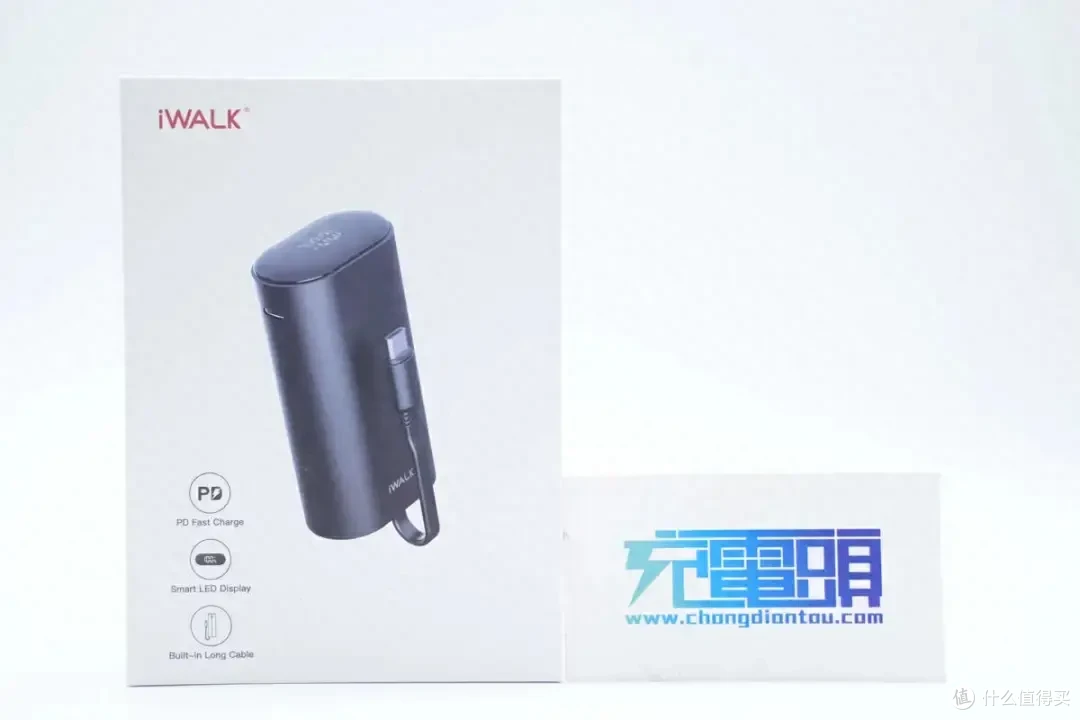

包装盒正面印有iWALK品牌、产品外观和三大卖点标识。

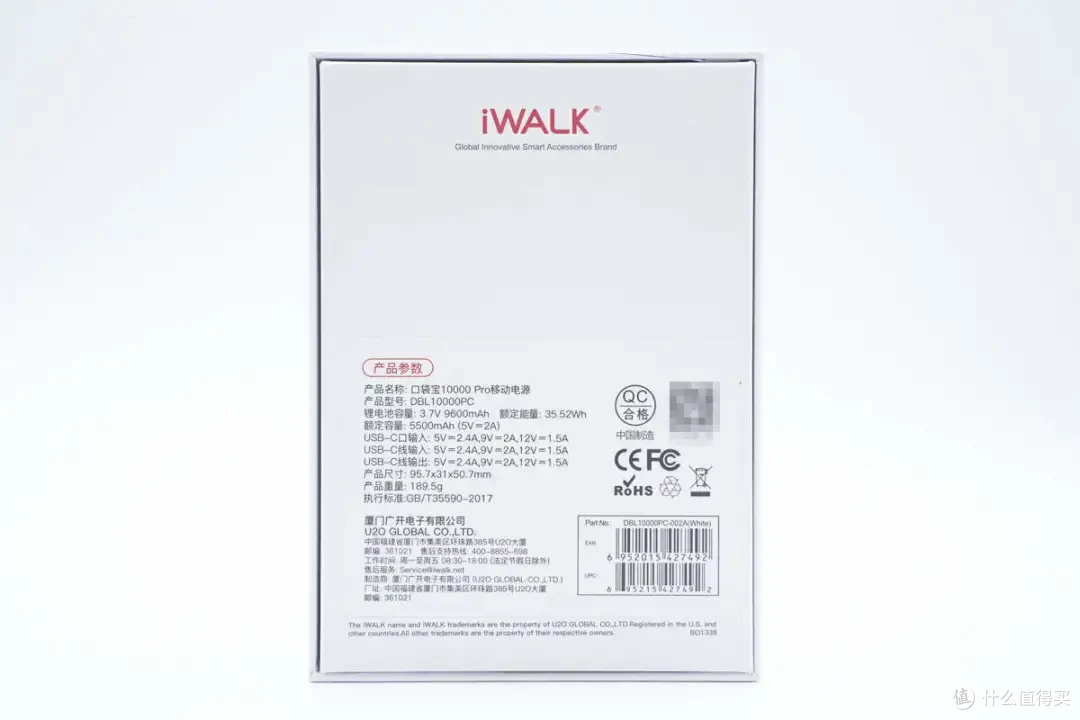

背面印有产品参数和商家信息。

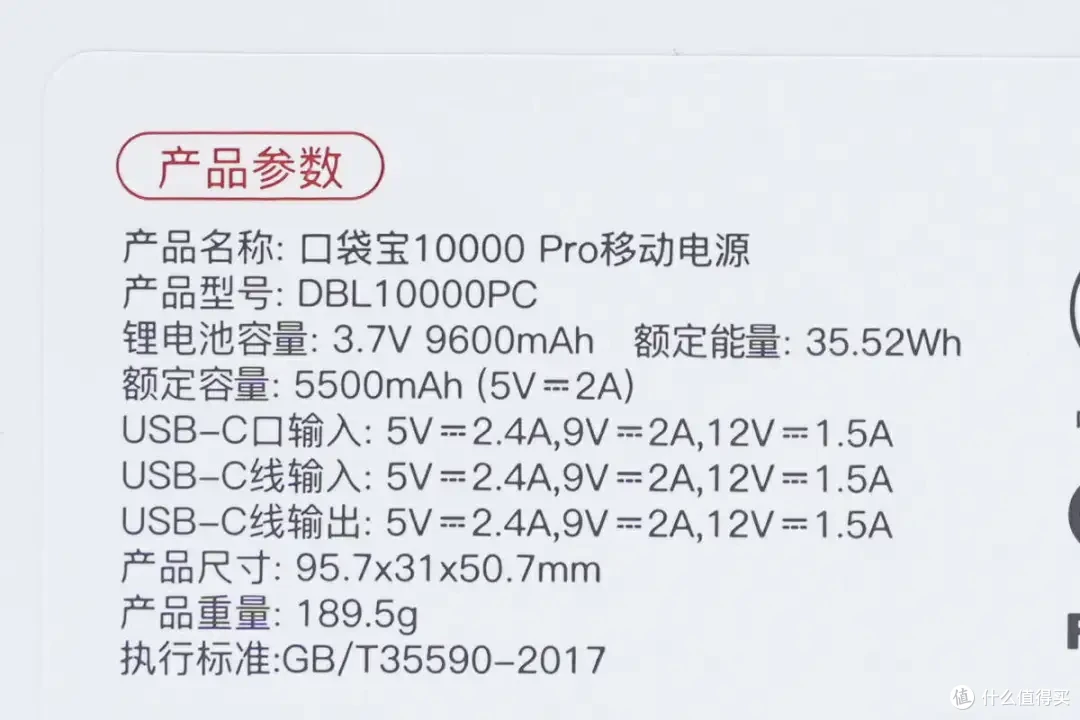

产品参数特写，下面我们结合实物进行介绍。

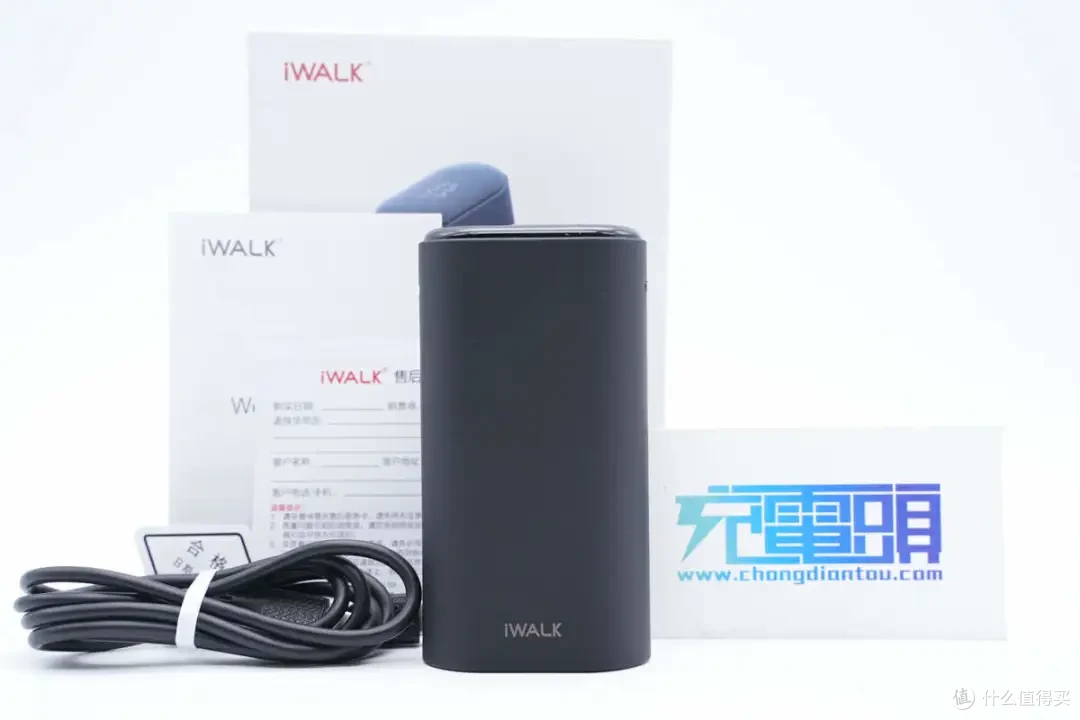

包装内含充电宝、数据线、使用说明书、保修卡和合格证。

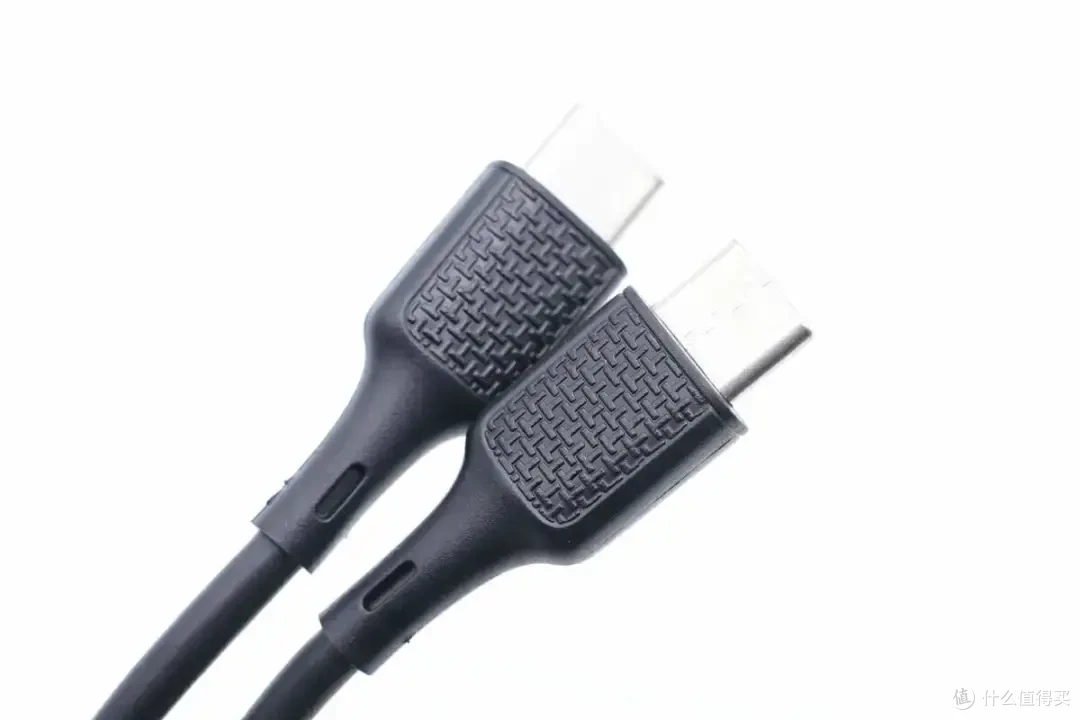

附带线缆是CC线，两端线头外壳设计有T字型凸起增加手感，此外还做了抗弯折保护设计。

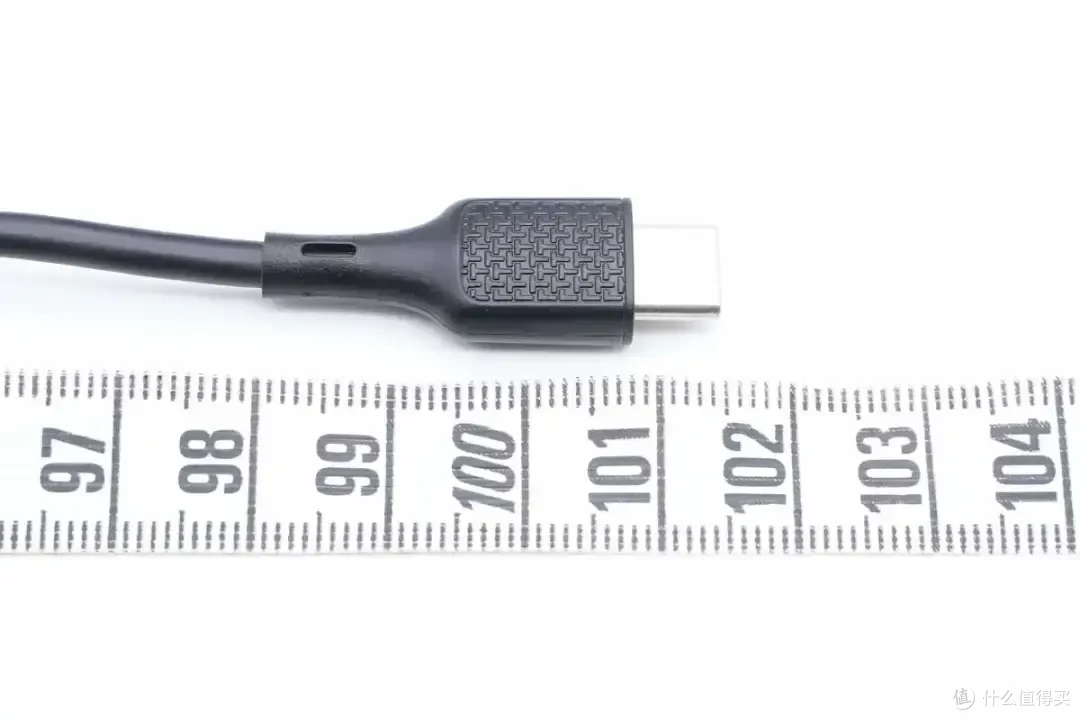

测得数据线长度约101.5cm。

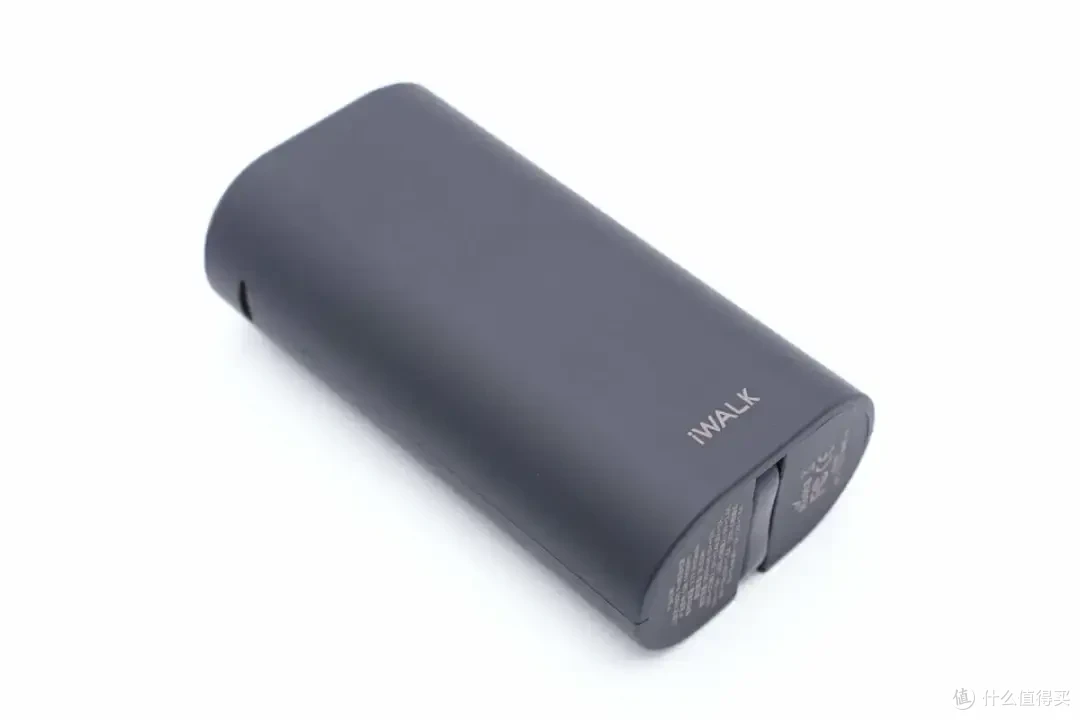

充电宝采用PC防火材质黑色外壳，两侧半圆弧面设计持握手感更好，主体磨砂抗指纹。

机身正面下方印有iWALK品牌。

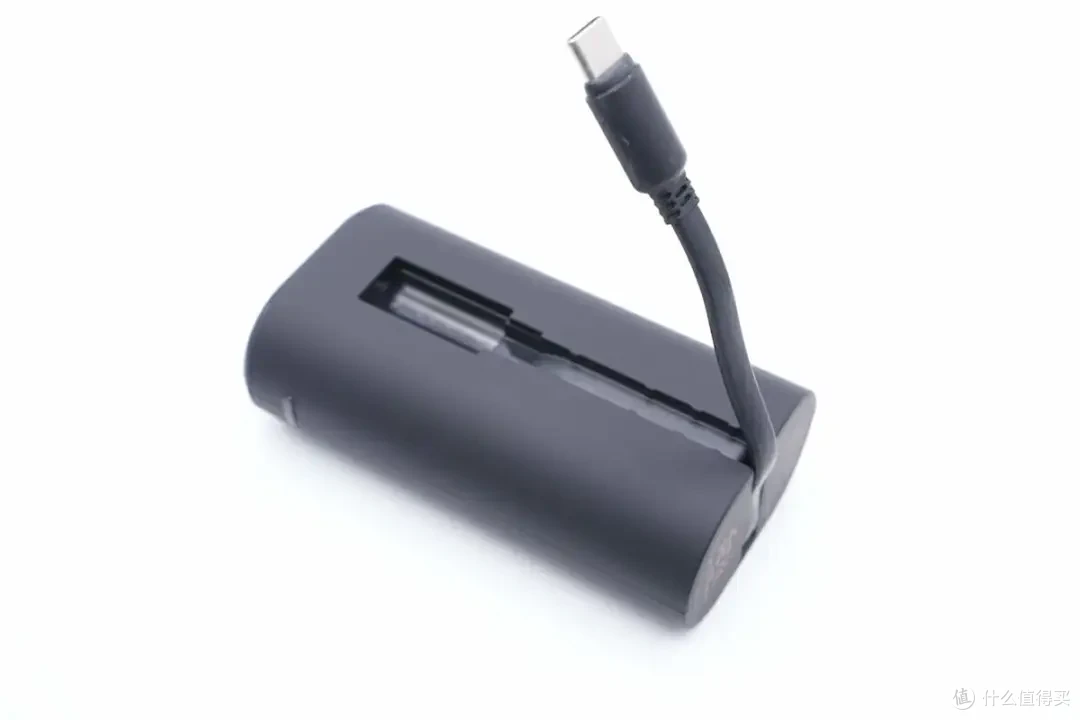

产品自带USB-C短线，机身背面设计有收纳槽。

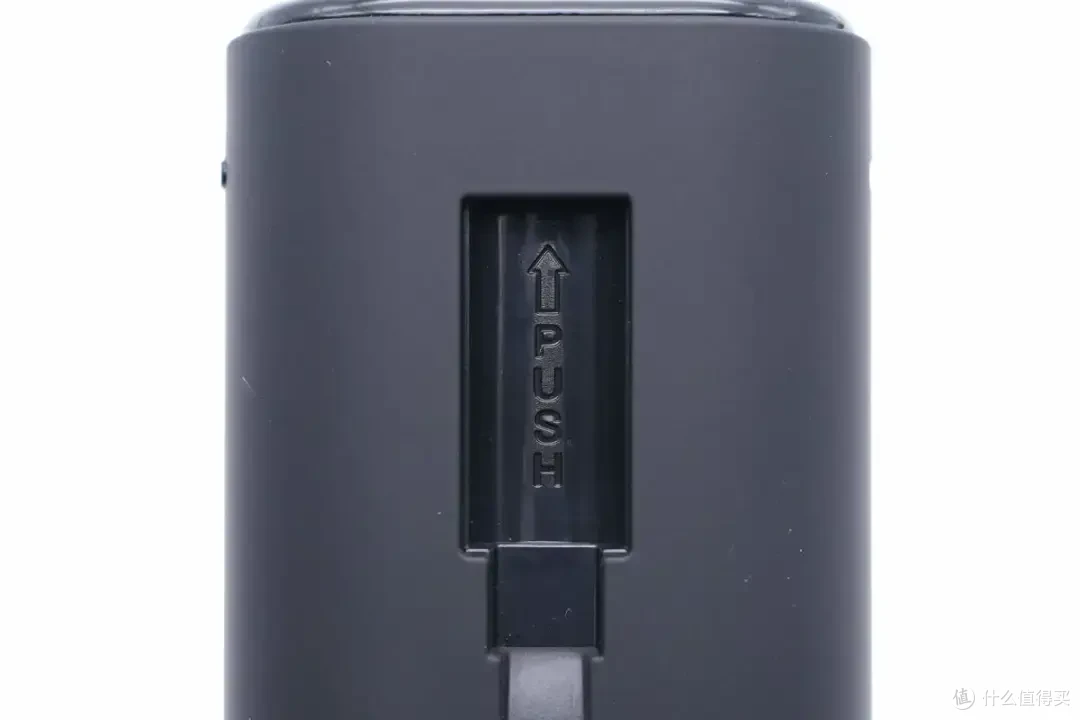

线头凹槽内还有箭头和PUSH提示设计。

USB-C线缆不用时便可收纳起来，方便携带。

机身一侧设有开关机按键，单击开机，双击关机，长按可进入小功率模式，为耳机等小功率设备充电，无须担心损伤设备。

另一侧设有以及USB-C接口，仅支持输入。

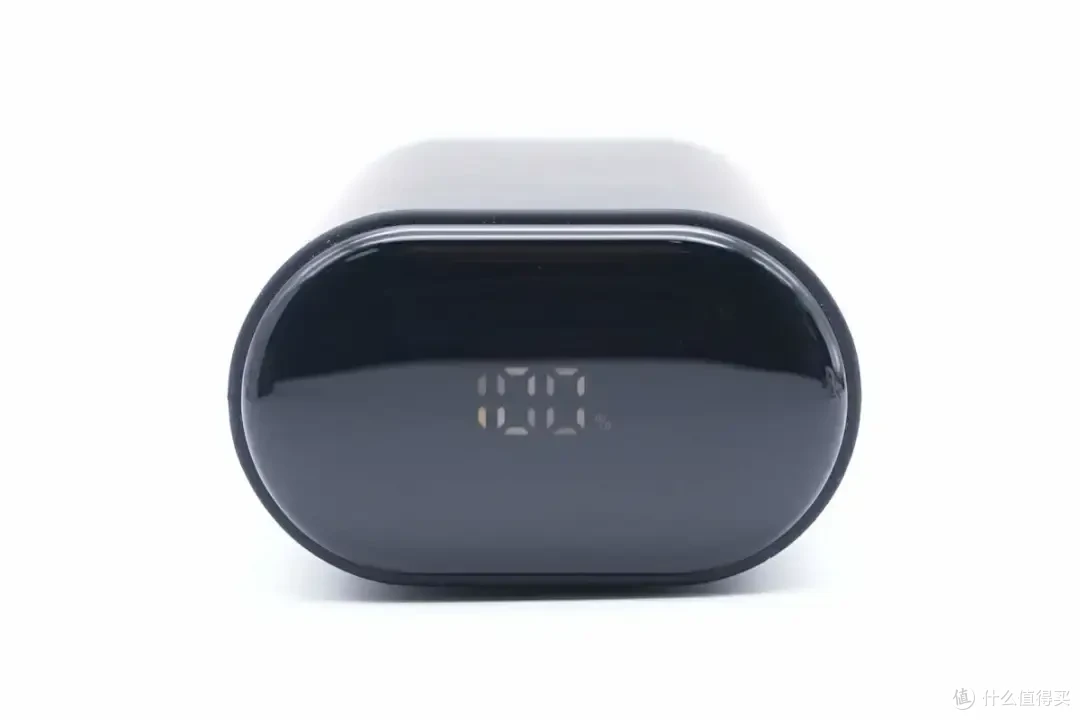

顶部外壳亮面设计，设有隐藏电量数显屏，可实时精确显示剩余电量。

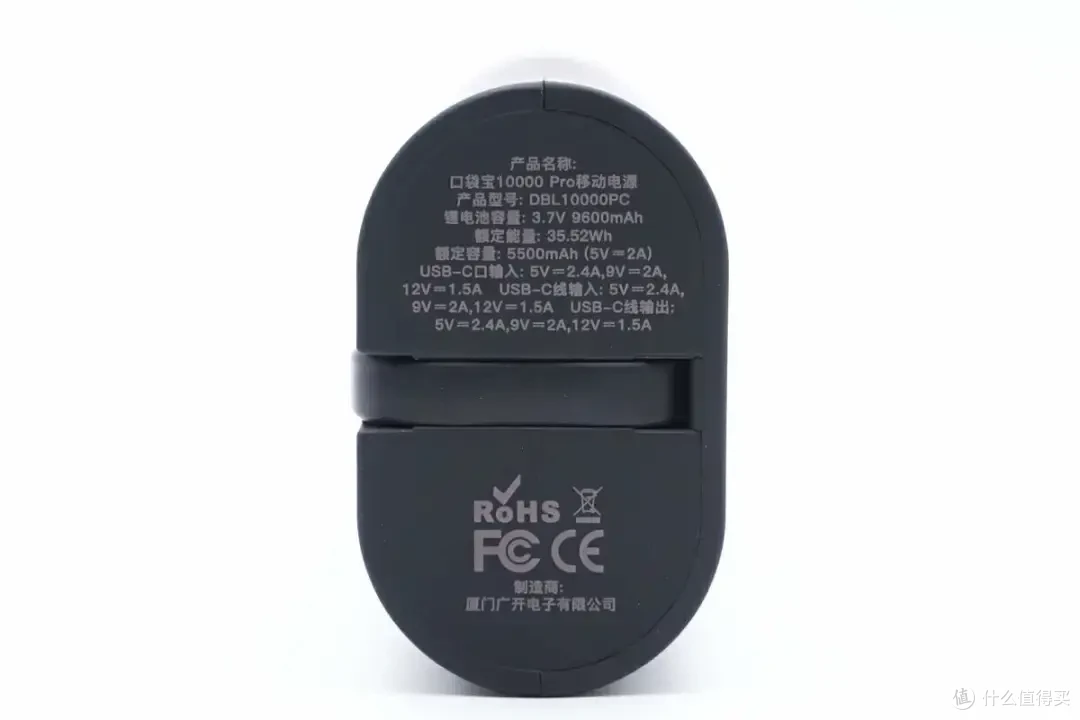

底部外壳印有产品参数

名称：口袋宝10000 Pro移动电源

型号：DBL10000PC

锂电池容量：3.7V 9600mAh

额定能量：35.52Wh

额定容量：5500mAh（5V2A）

USB-C口/线输入：5V2.4A，9V2A，12V1.5A

USB-C线输出：5V2.4A，9V2A，12V1.5A

制造商：厦门广开电子有限公司

产品通过了CE、FCC认证。

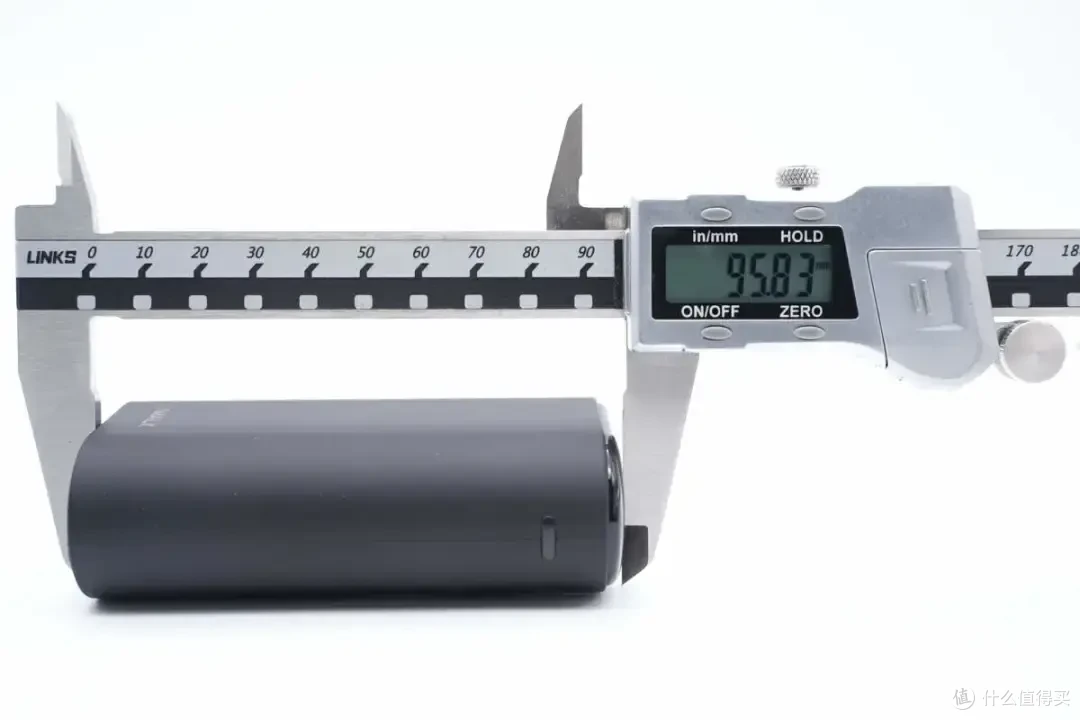

测得移动电源机身长度为95.83mm。

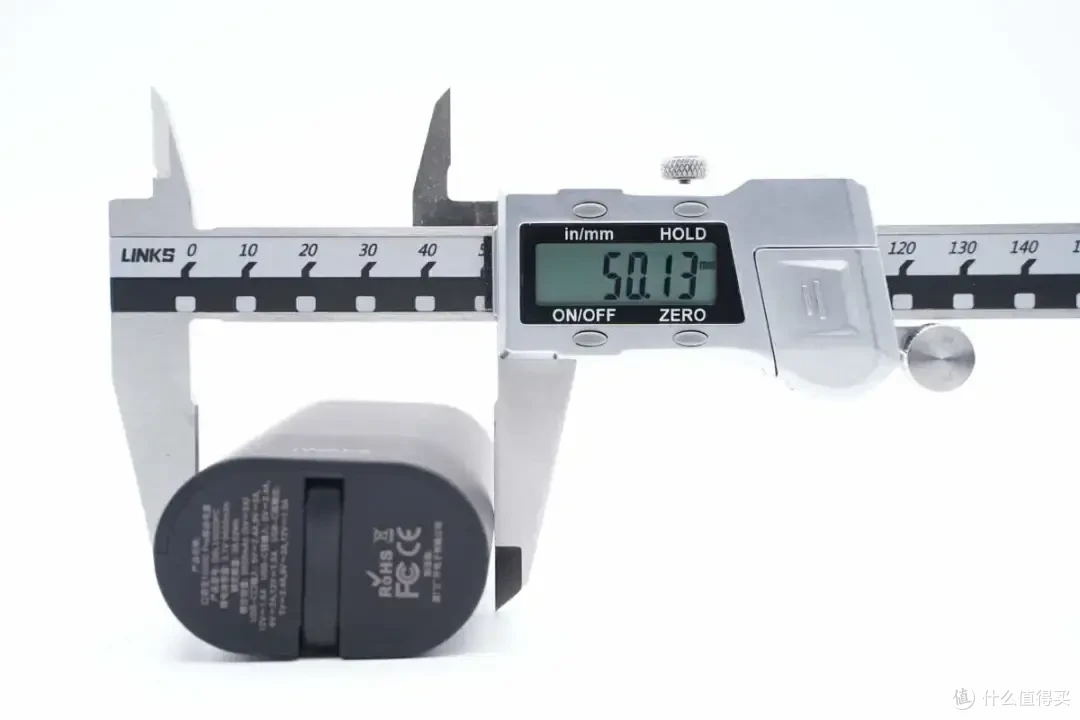

宽度为50.13mm。

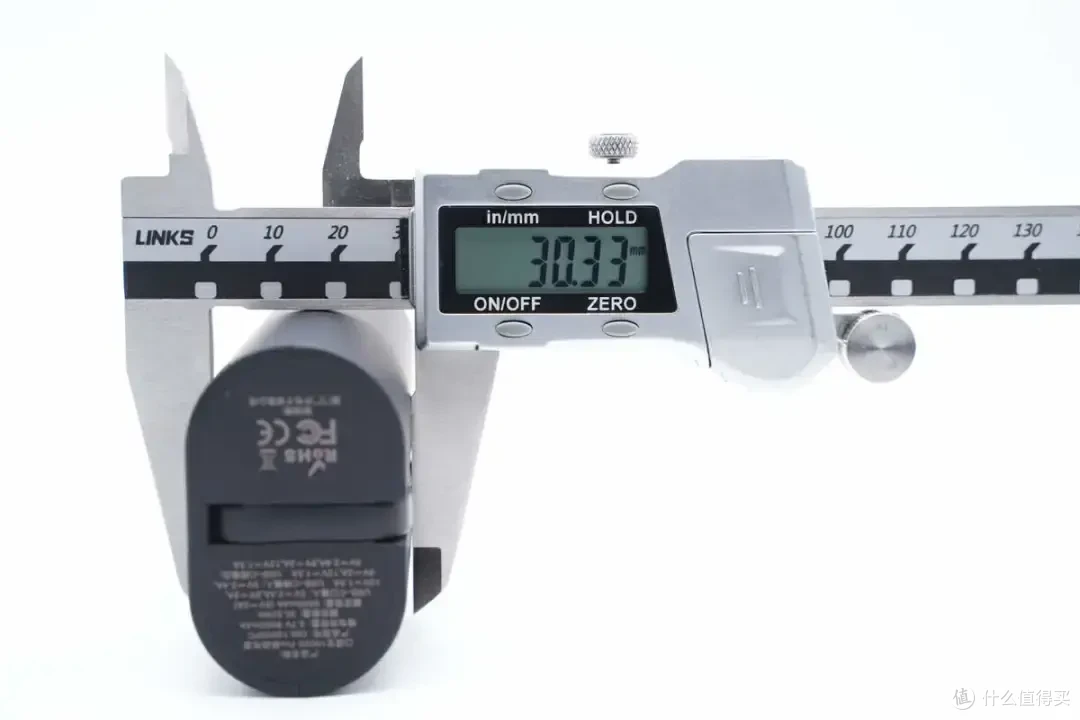

厚度为30.33mm。

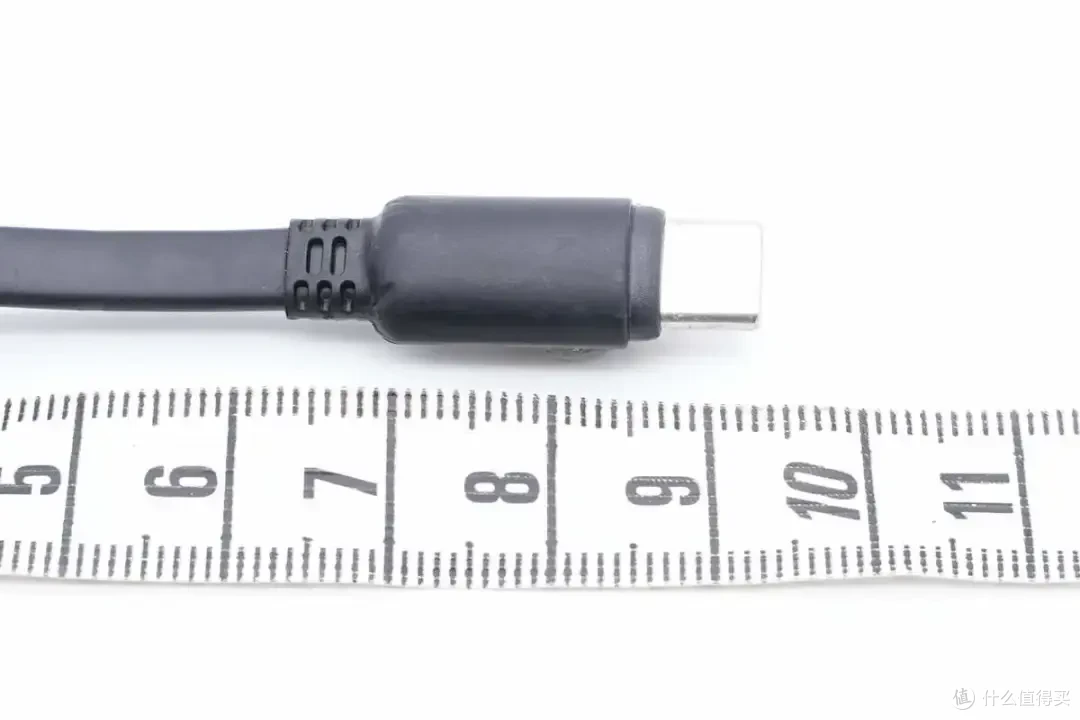

USB-C线长度约9.5cm。

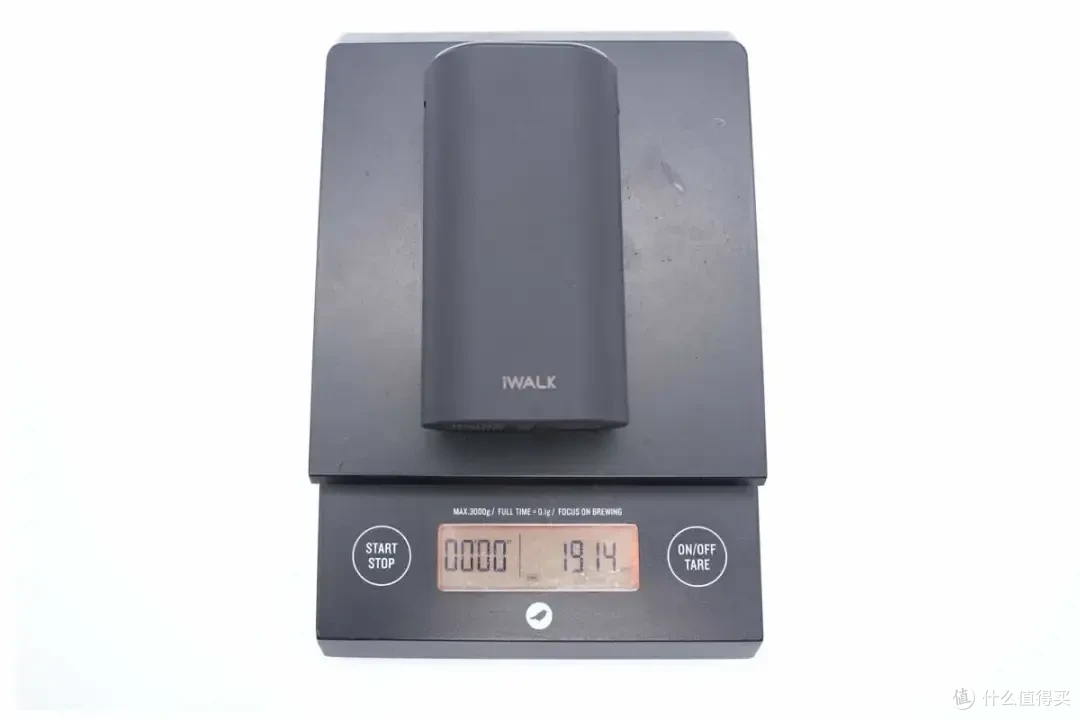

另外测得产品净重约191g。

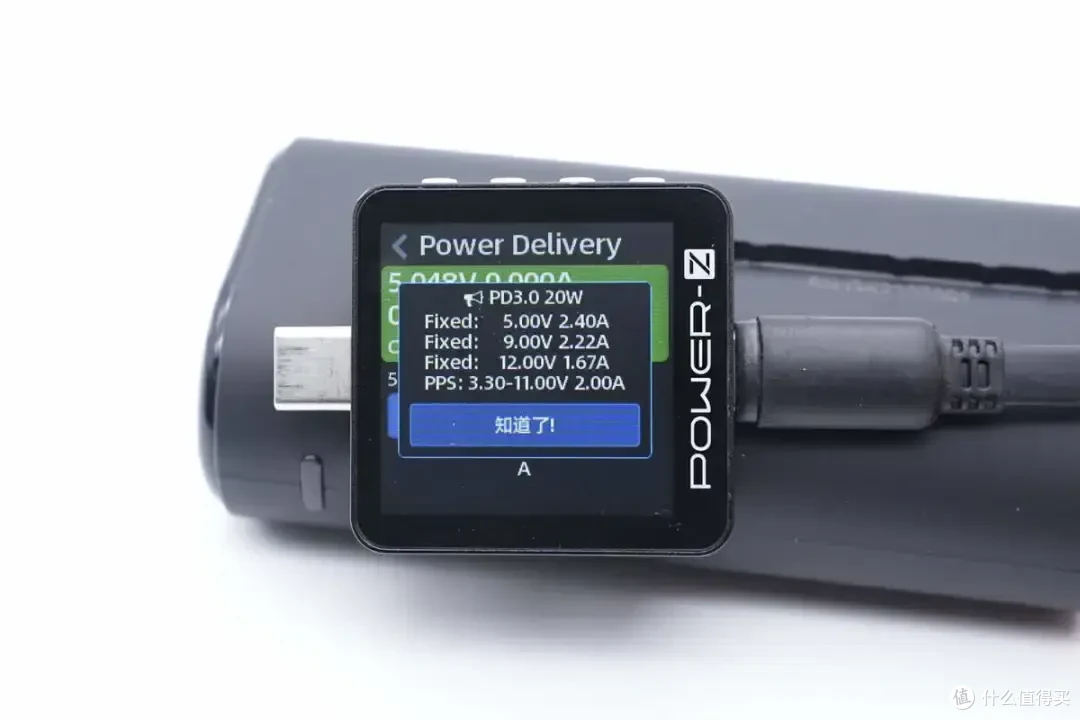

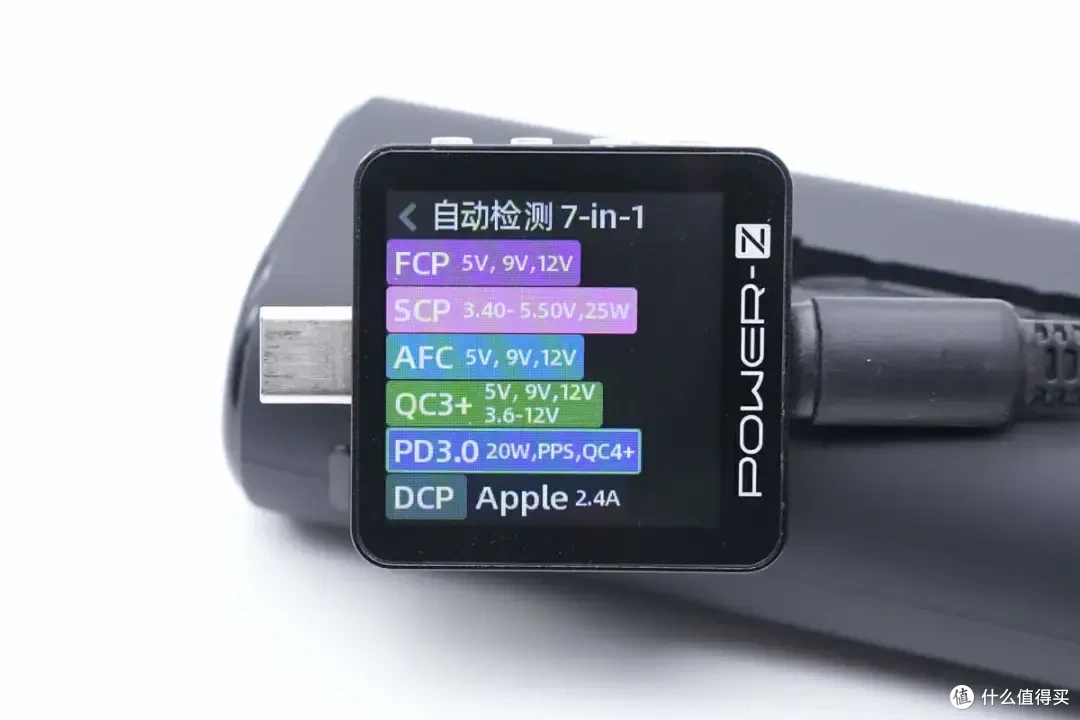

使用ChargerLAB POWER-Z KM003C测得USB-C线支持FCP、SCP、AFC、QC3+/4+、PD3.0、PPS、Apple 2.4A、DCP充电协议。

并且具备5V2.4A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A PPS电压档位。

iWALK 口袋宝10000 Pro移动电源拆解

看完了这款移动电源的外观和测试，下面就进行拆解，一起看看内部的用料和方案。

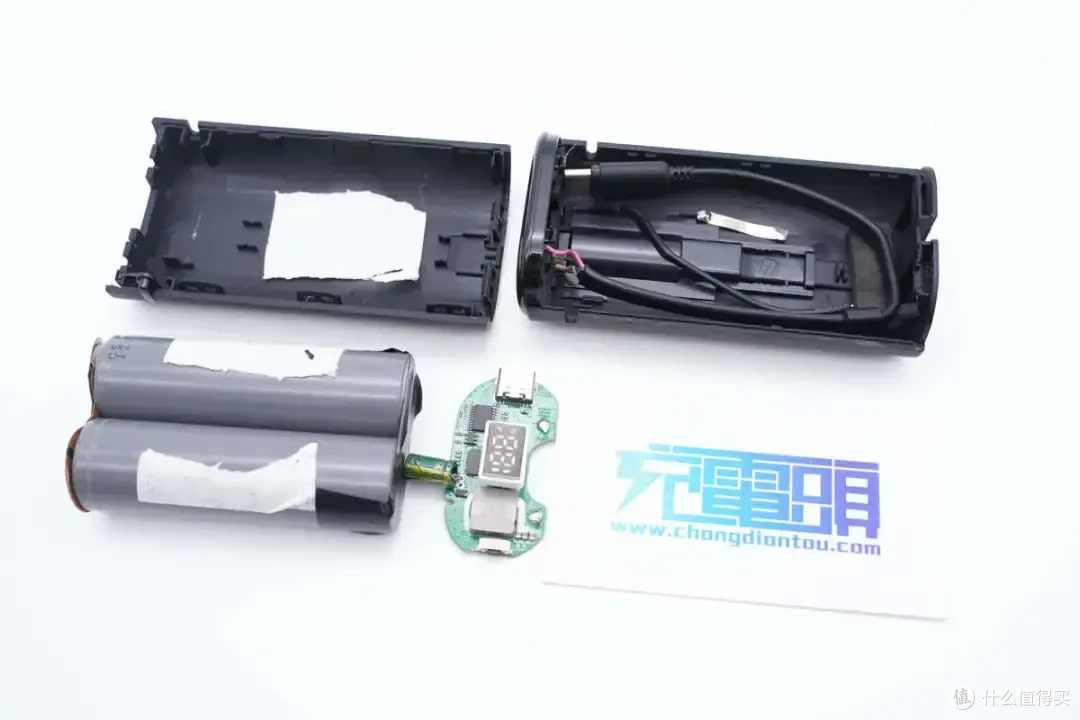

沿接缝拆开移动电源外壳，内部为电池和PCBA模块。

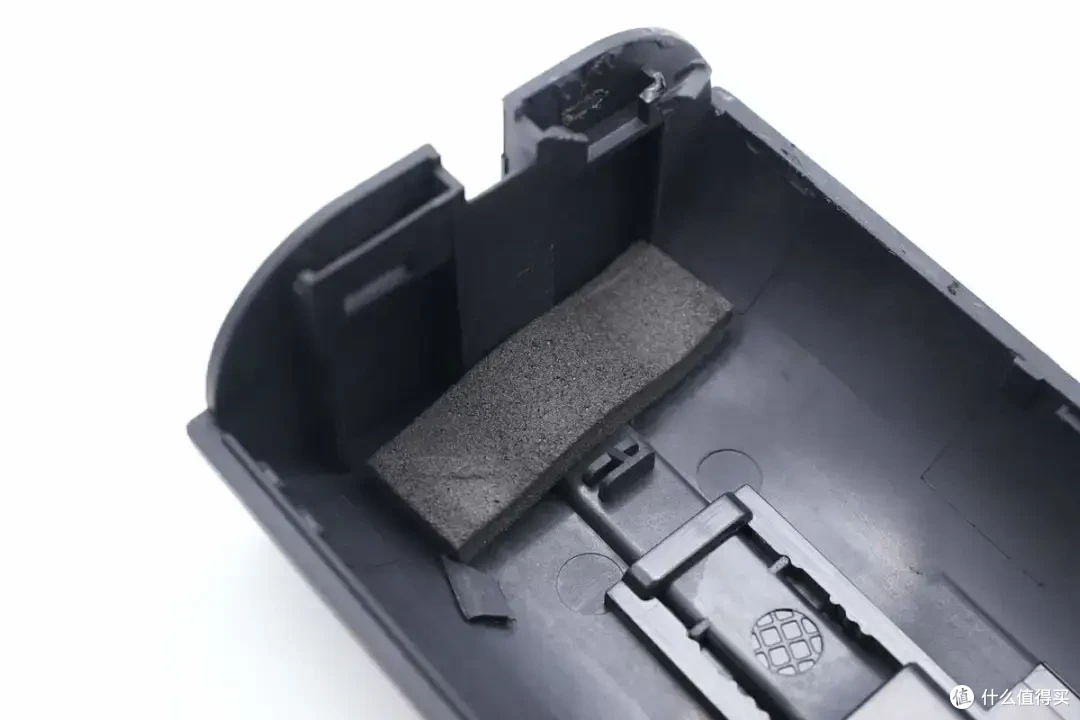

电池与外壳之间粘贴泡棉胶带缓冲。

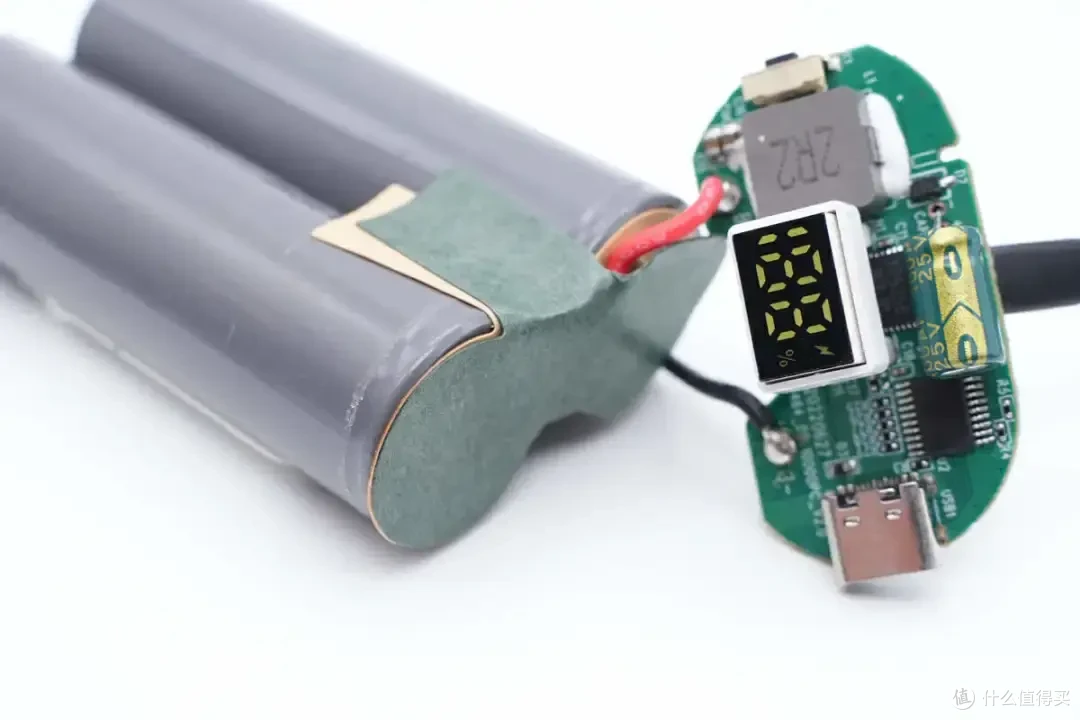

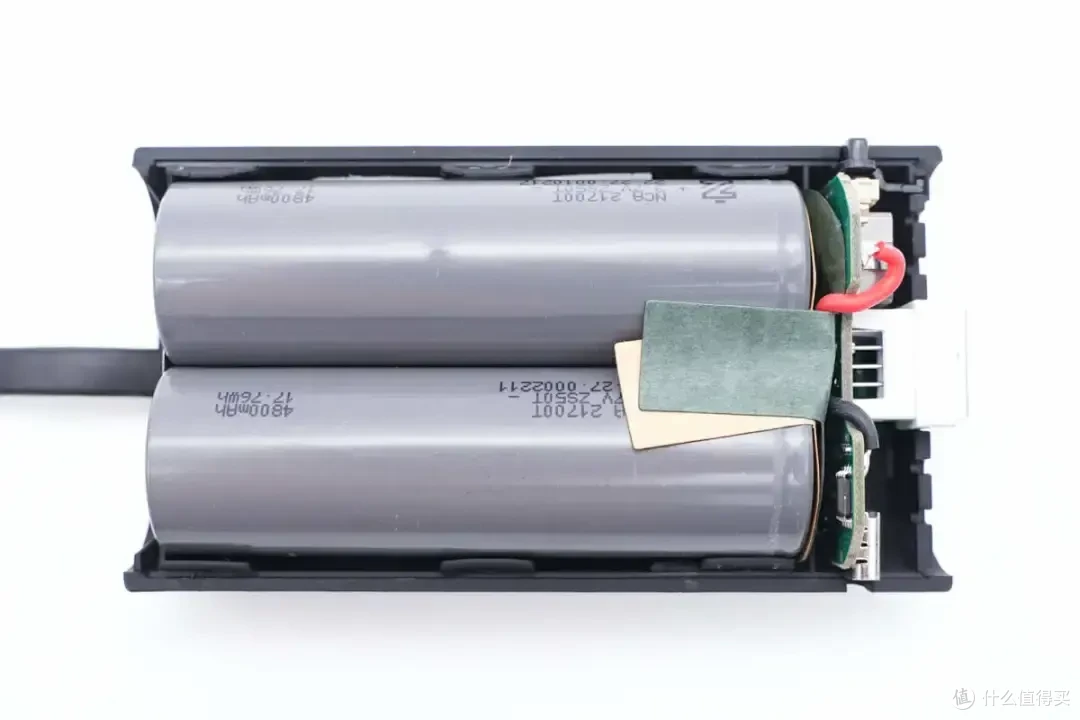

移动电源内部一览，电池通过导线焊接连接到PCBA模块。

在PCBA模块上焊接LED段码屏幕，通过塑料支架固定。

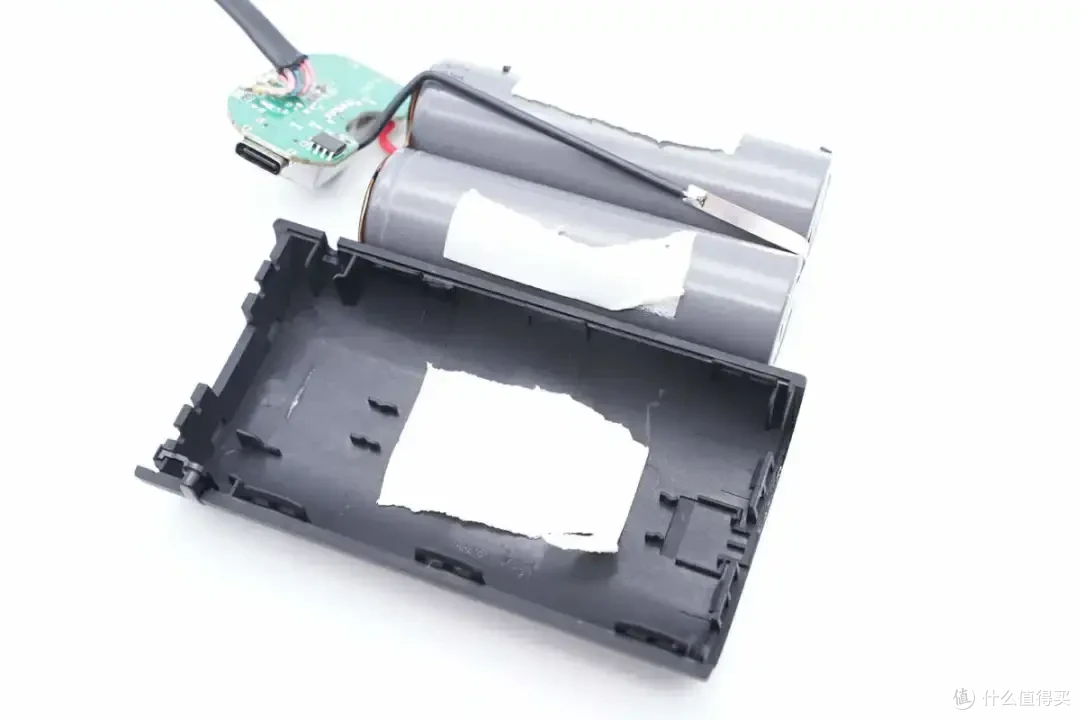

从外壳内部取出电池和PCBA模块，电池与外壳之间通过泡棉双面胶固定。

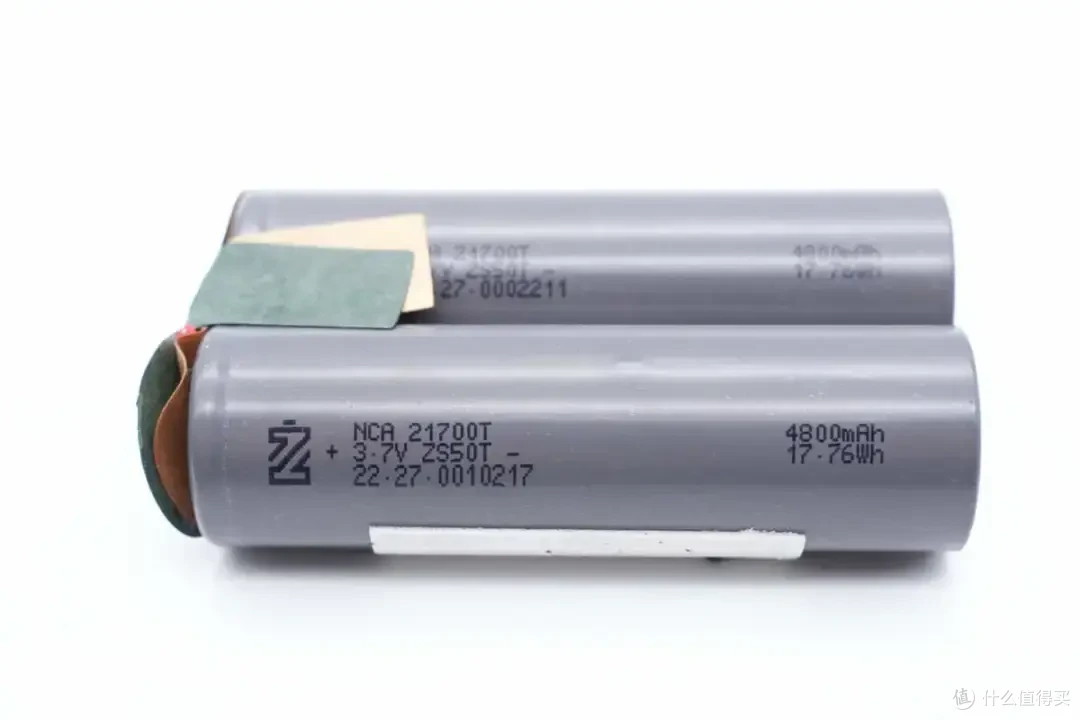

LG化学 INR21700M50LT

移动电源内置两节21700电池，单节容量为4800mAh，两节并联。详情见下方规格书：

INR21700M50LT，标称电压3.69V，标准容量4800mA，充电截至电压4.2V，放电终止电压2.5V，标准充电电流1.44A（0.3C），最大充电电流3.36A（0.7C），标准放电电流0.96A（0.2C）。

最大放电电流14.4A（3C），内阻≤23mΩ（初始直流阻抗），重量68.2g，工作温度-20~55℃，循环寿命达1000次。

电池与PCBA模块通过导线焊接连接。

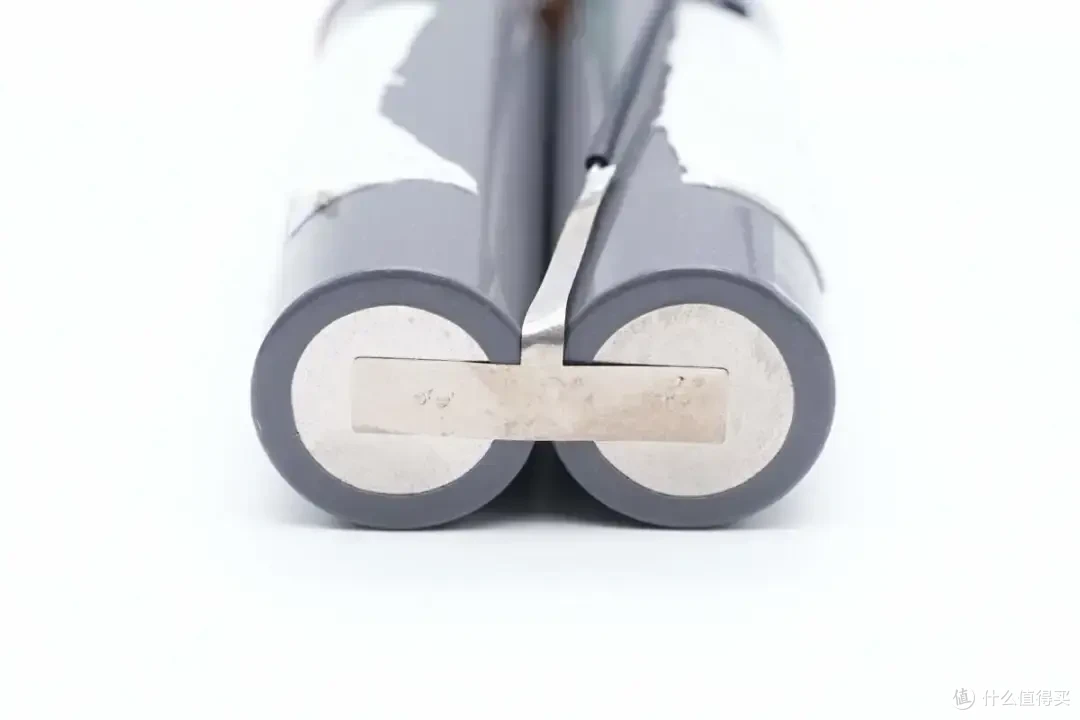

电池负极点焊镍带，焊接硅胶线连接。

PCBA模块正面焊接硅胶线连接电池。

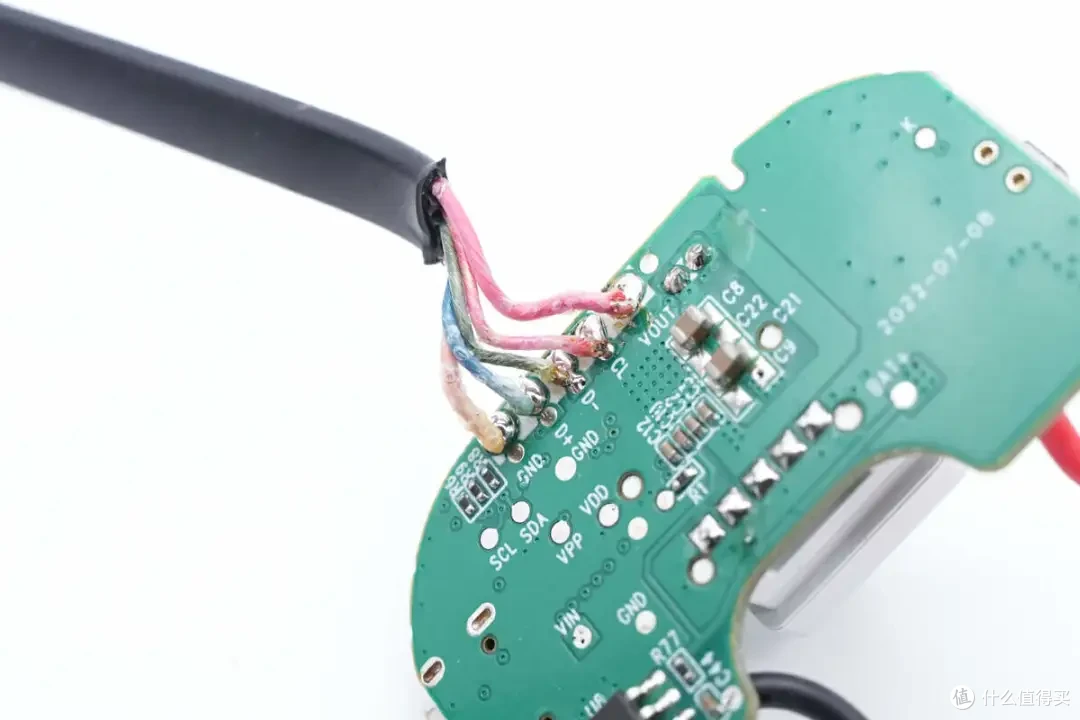

PCBA模块背面焊接USB-C连线。

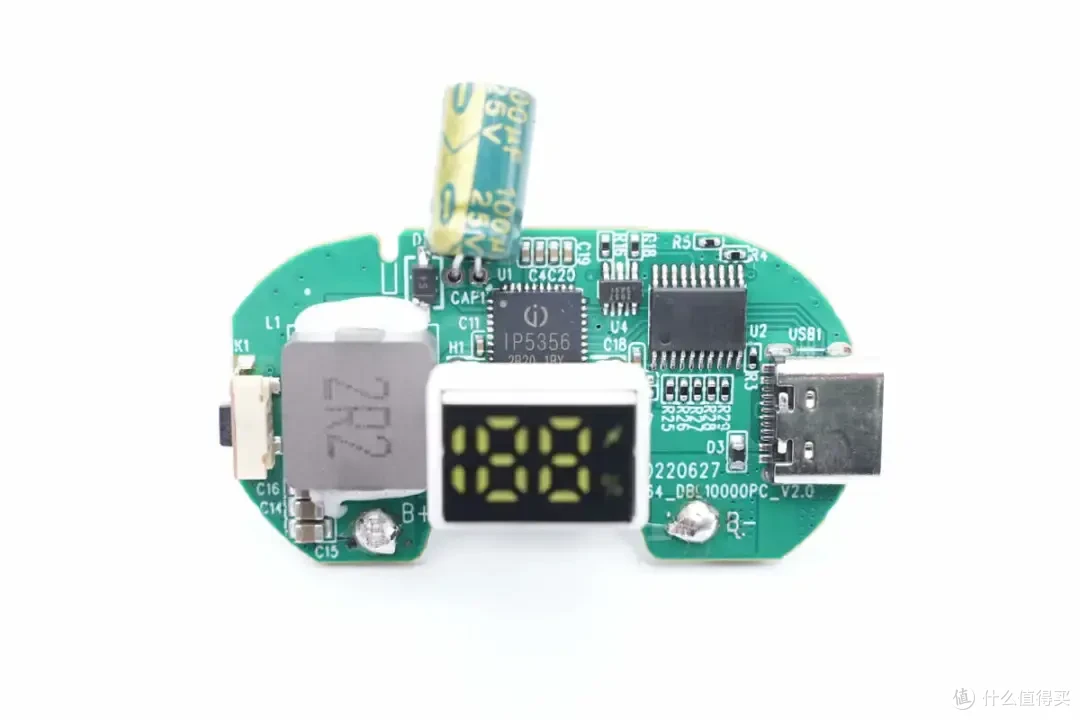

PCBA模块正面一览，左侧焊接电量检测按键，LED段码屏，滤波电容，主控芯片，MCU和USB-C母座。

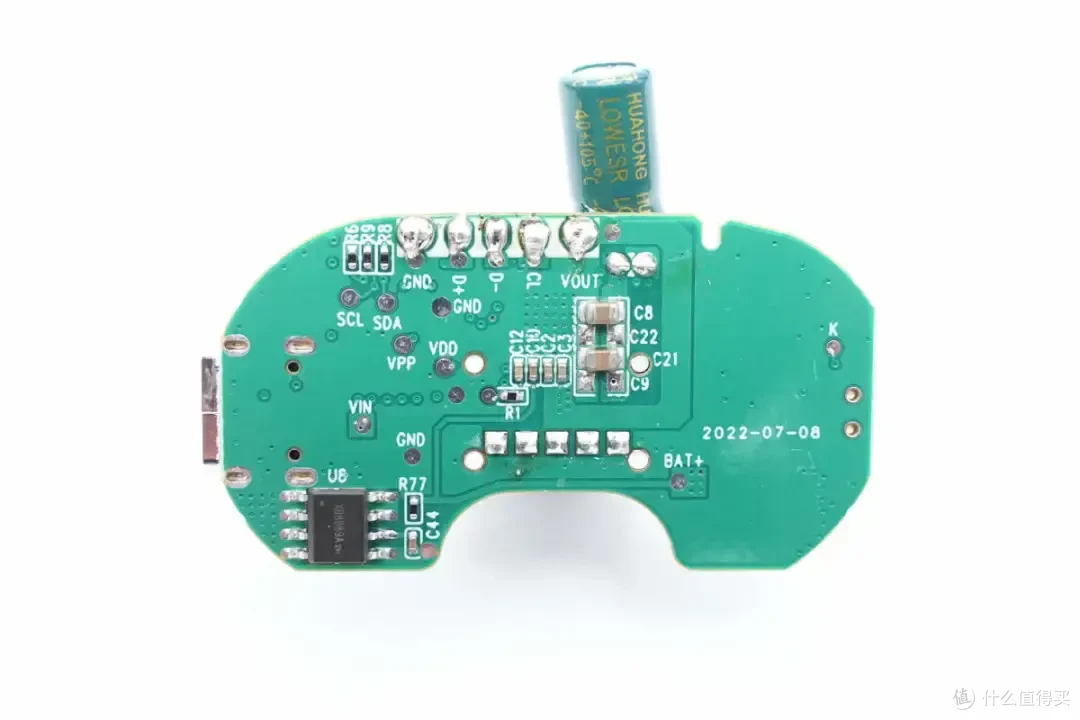

背面焊接电池保护芯片。

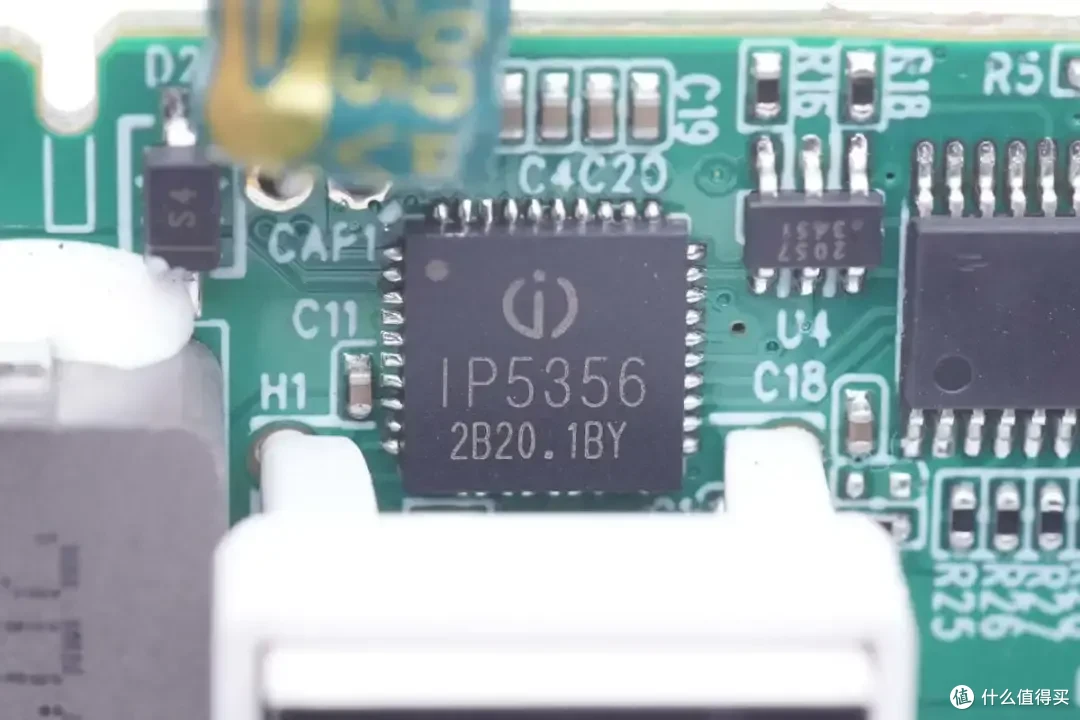

移动电源内置英集芯IP5356移动电源SoC。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，采用英集芯高集成移动电源SoC芯片的还有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、倍思无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等众多产品。

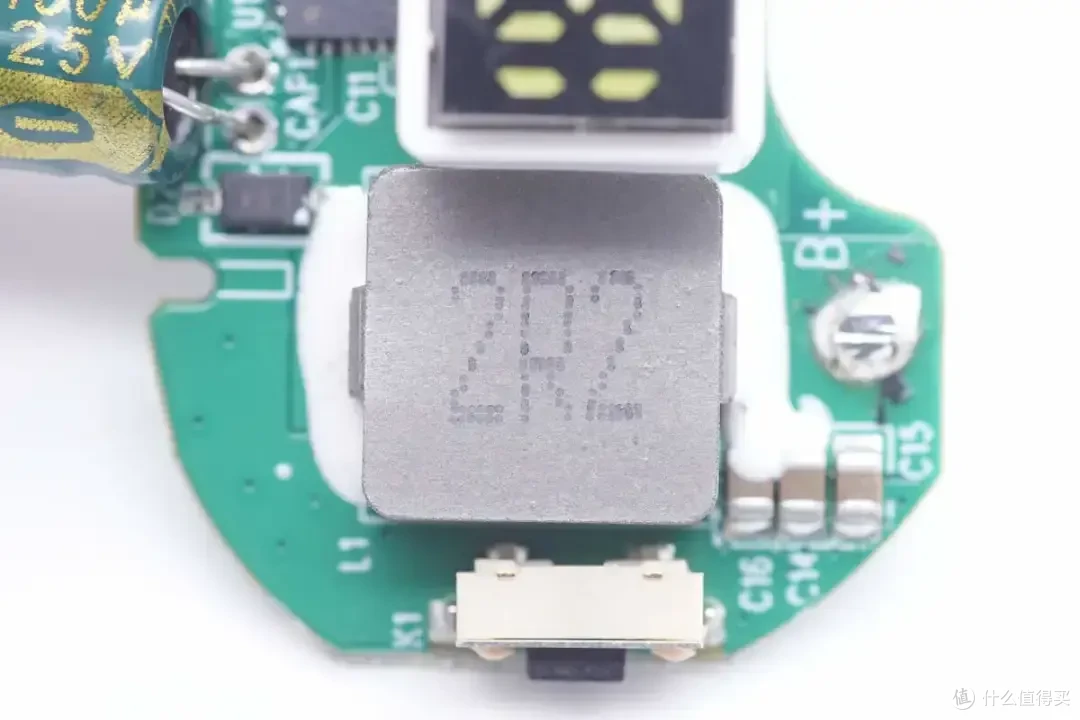

2.2μH合金电感贴片焊接，两侧焊点打胶加固。

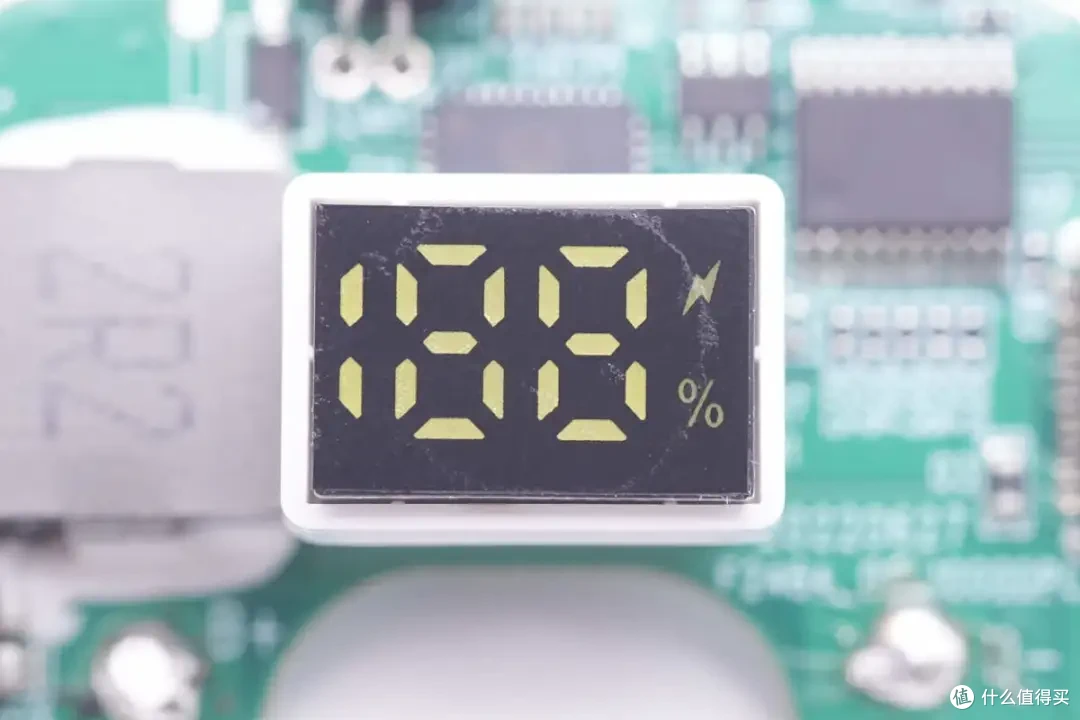

188 LED段码屏用于电量百分比显示。

无标MCU用于电量百分比显示。

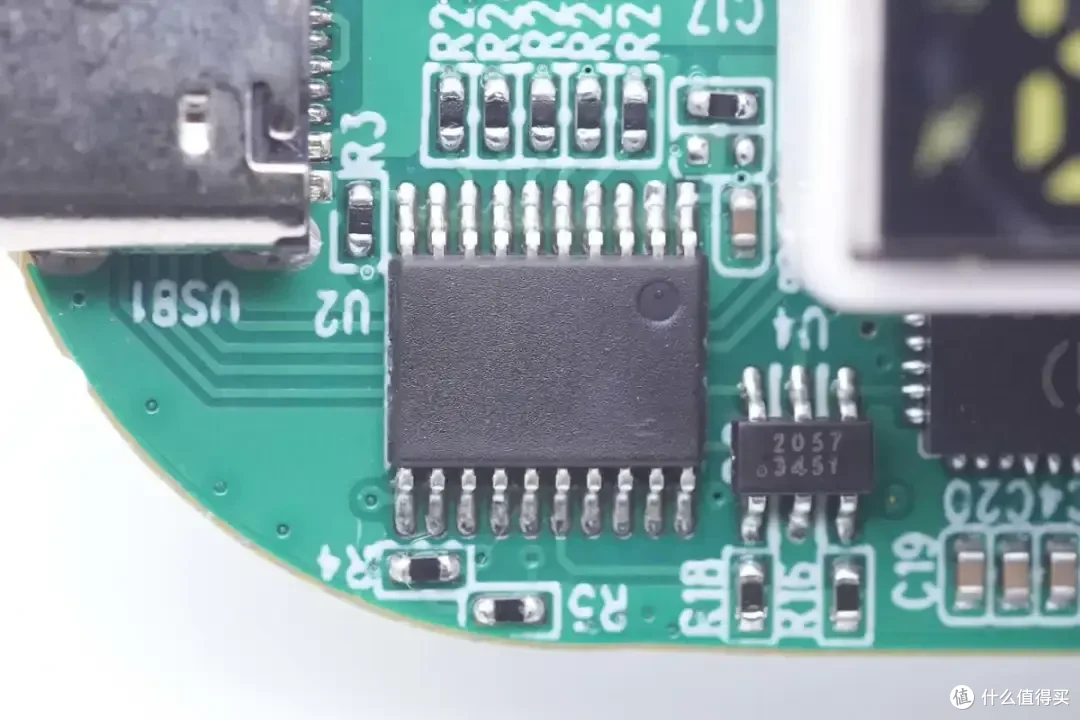

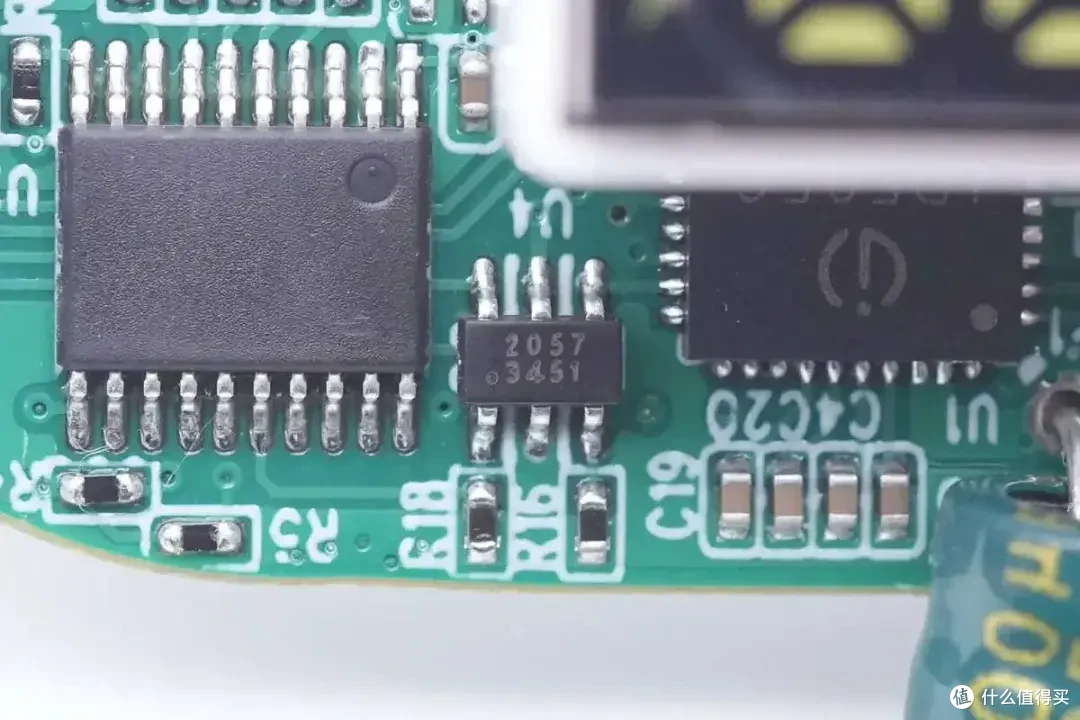

润石 RS2057 切换开关用于USB-C线CC引脚切换功能。

赛芯微 XB8989A 一体化电池保护芯片用于移动电源内置电池的过充，过放和过流保护。

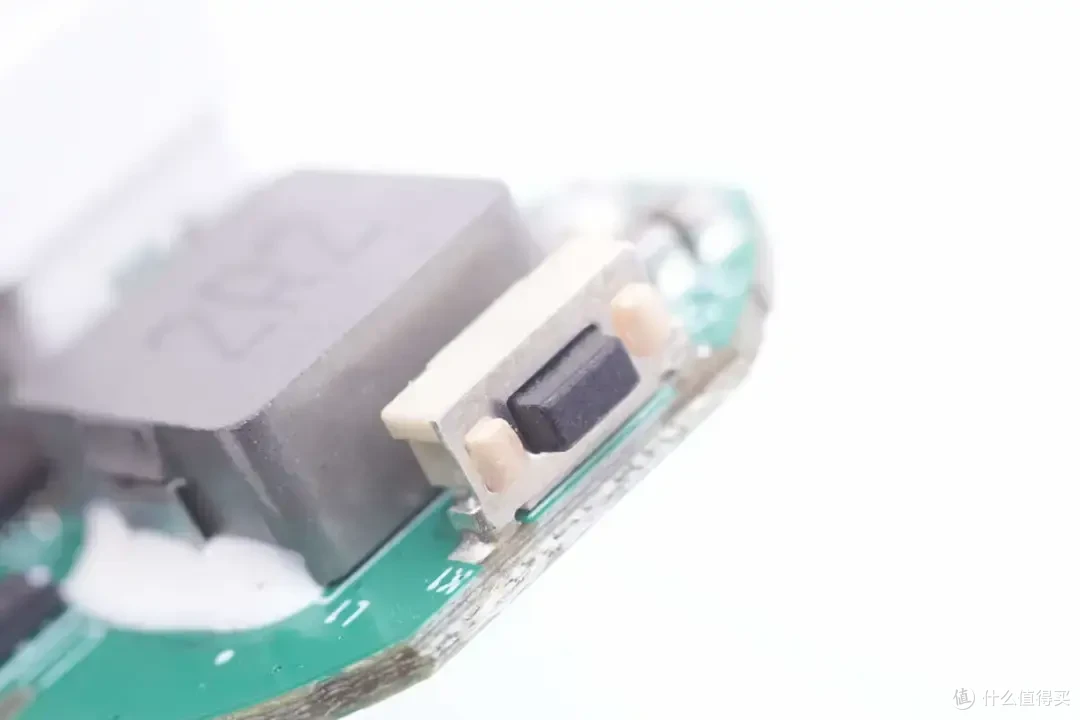

侧面焊接的贴片按键，用于电量检测。

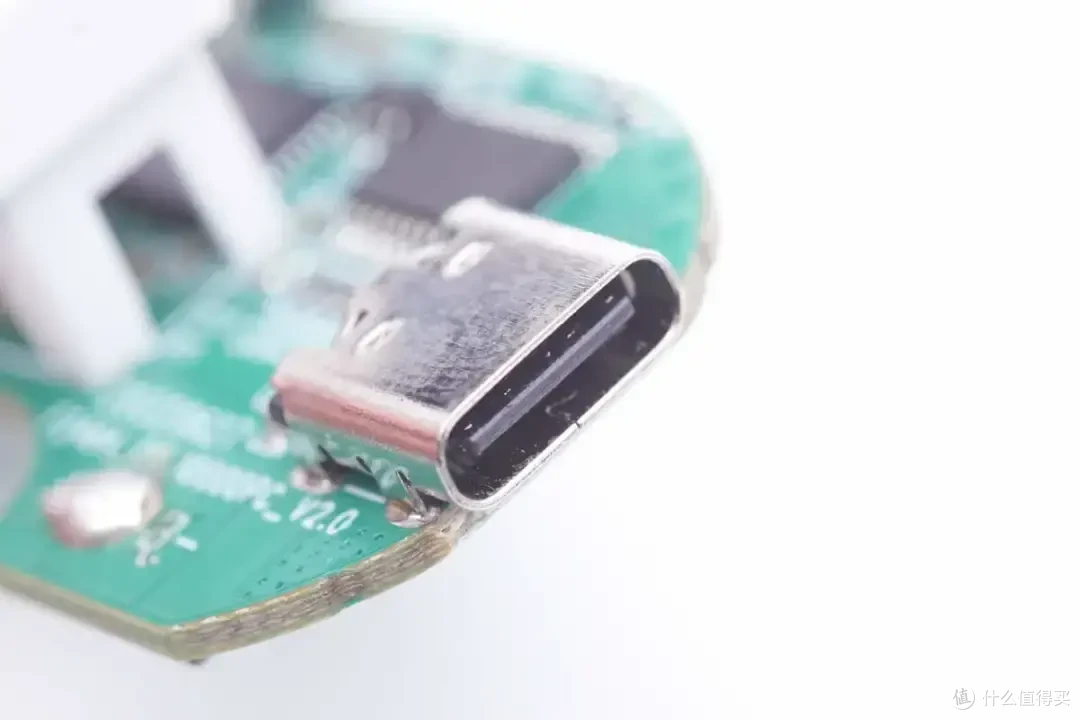

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

全部拆解完毕，来张全家福。

充电头网拆解总结

iWALK这款移动电源为自带输出线设计，可以通过自带的USB-C输出线方便的为手机充电，或者连接充电器为移动电源充电，免去了寻找数据线的麻烦。移动电源具备20W双向快充功能，并且具备PPS快充，对苹果和安卓手机的快充兼容性都很好。此外还具备百分比电量显示，可以更加精准的了解剩余电量。

充电头网通过拆解了解到，iWALK这款移动电源内置两节21700电池并联，单节电池容量4800mAh，总容量为9600mAh。电芯来自LG，型号INR21700M50LT，标称容量4800mAh，标称容量3.7V，支持最大14.4A放电。

电源内置英集芯IP5356移动电源SOC，芯片支持的快充协议广泛，外围元件精简，搭配使用大尺寸一体电感提高转换效率，并搭配一颗无标MCU芯片进行百分比电量显示，使用赛芯微XB8989A进行内置电池保护。方案集成度高，用料可靠。
