支持45W输出功率，米家随行便携榨汁杯2拆解

前言

充电头网采购了米家随行便携榨汁杯2，这款榨汁杯内置19500转/分强力电机，40秒即可完成速榨果汁，内置电池组支持45W输出功率，配合304不锈钢刀组，能够同时搅打冰块和水果，畅享冰饮。榨汁杯内置1300mAh锂电池，杯子容量为300ml，充满电可榨汁12杯，尽享果汁自由。

米家随行便携榨汁杯整体采用防水设计，机身充电口设有防水盖子，并配有防滑硅胶杯套，采用食品接触级PCTG杯体。榨汁杯设有磁铁和霍尔元件，用于检测杯体安装。榨汁杯使用USB-C充电接口，可方便的使用手机，笔记本电脑的充电器。下面就带来米家这款榨汁杯的拆解，一起看看内部的设计。

米家随行便携榨汁杯2开箱

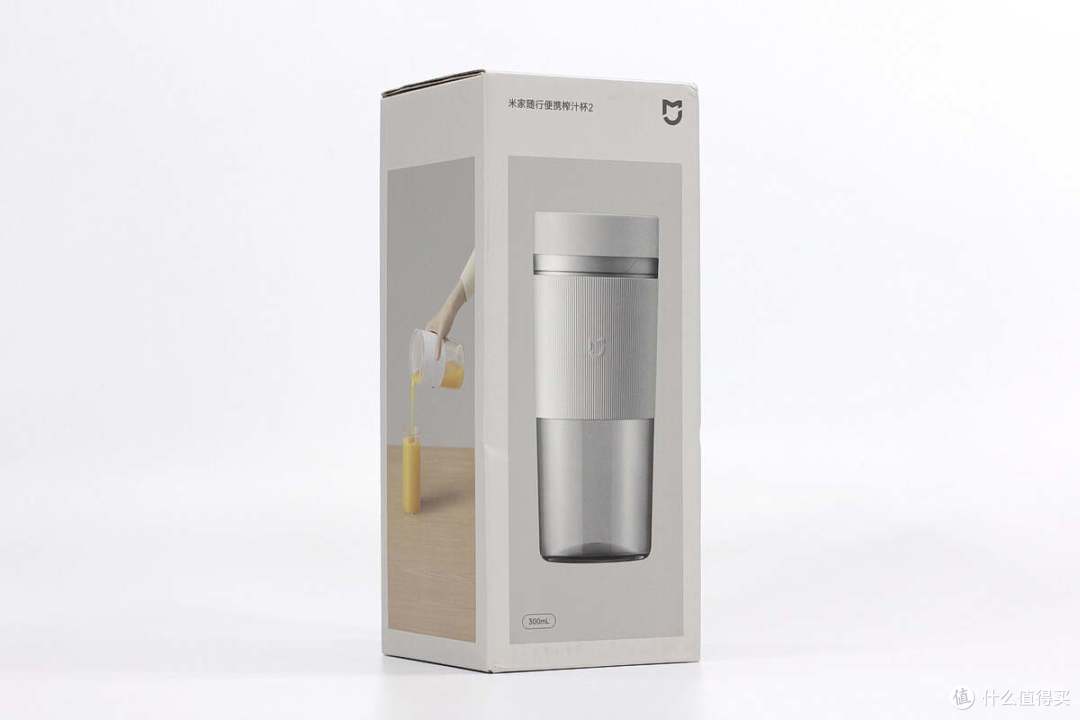

包装盒印有米家品牌logo，米家随行便携榨汁杯2名称和产品外观。

背面印有产品功能、产品信息、注意事项和商家信息。

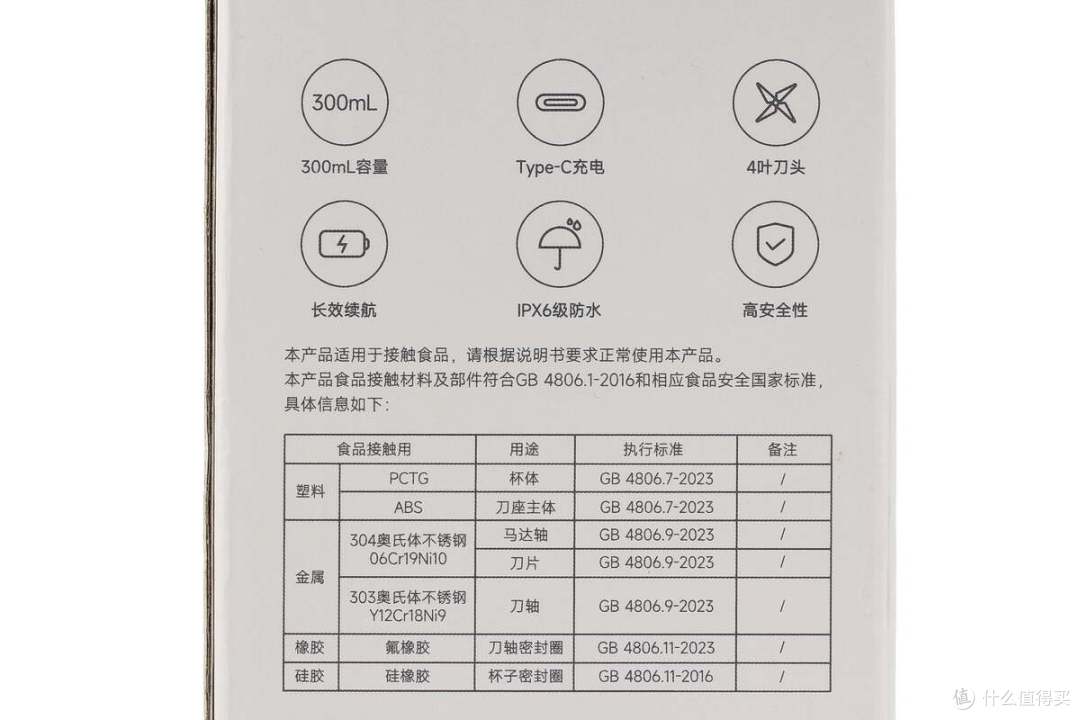

榨汁杯功能和产品信息特写。

榨汁杯规格和商家信息特写。

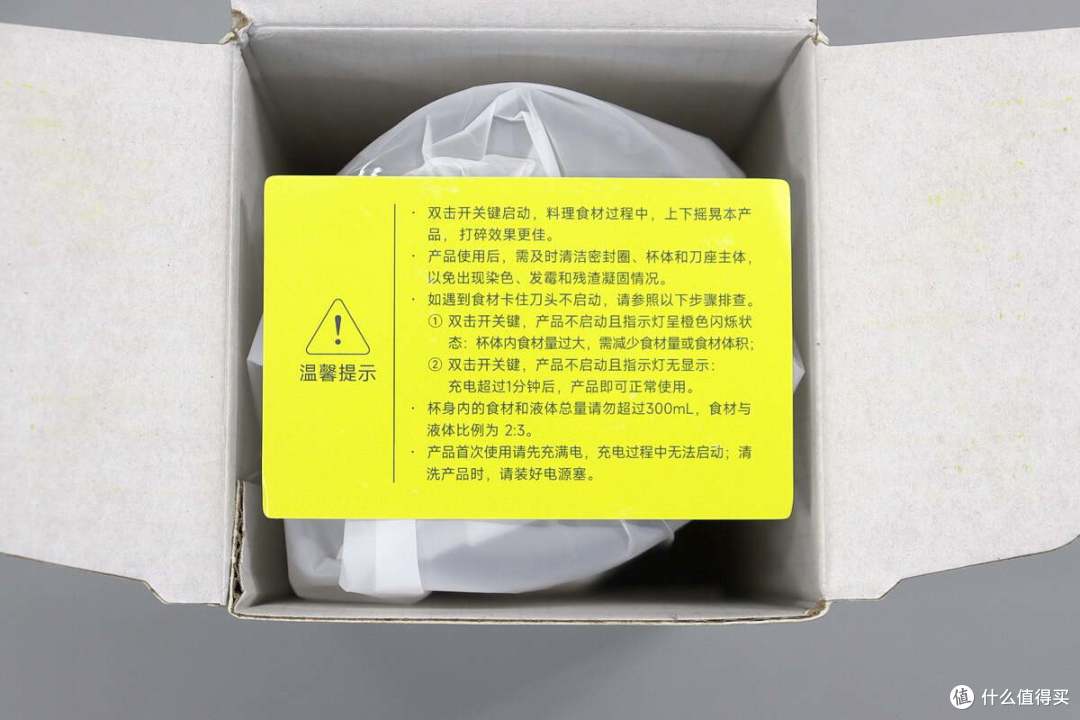

打开包装盒，内部放有温馨提示卡片。

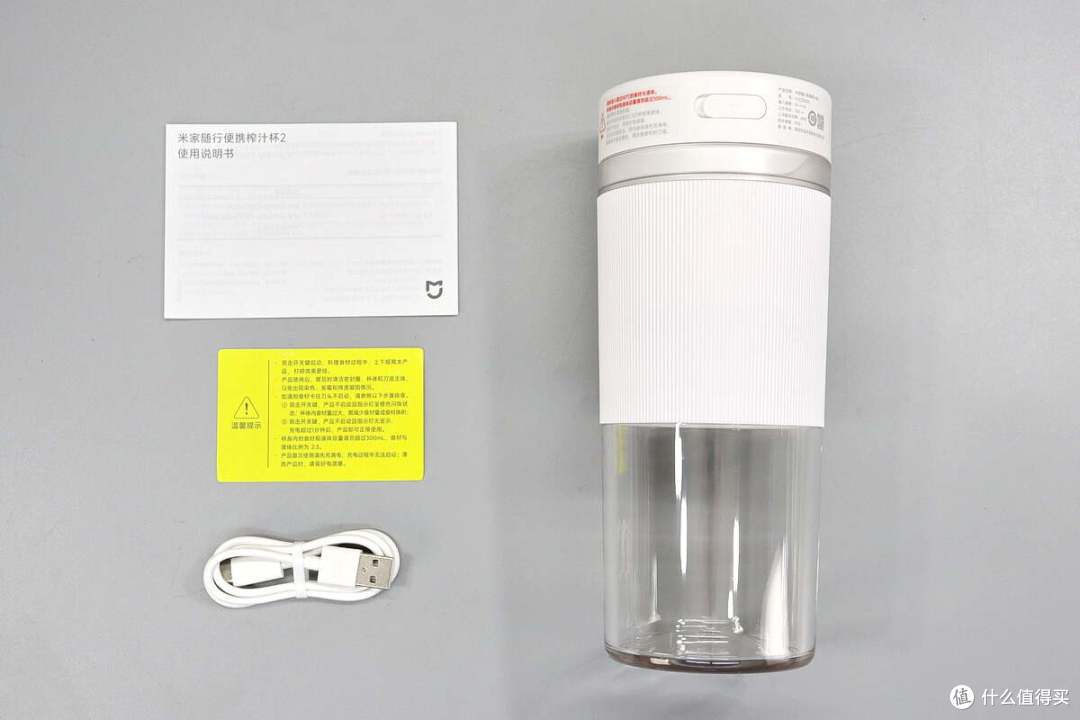

包装内包含米家随行便携榨汁杯2、说明书、充电线、提示卡片和说明书。

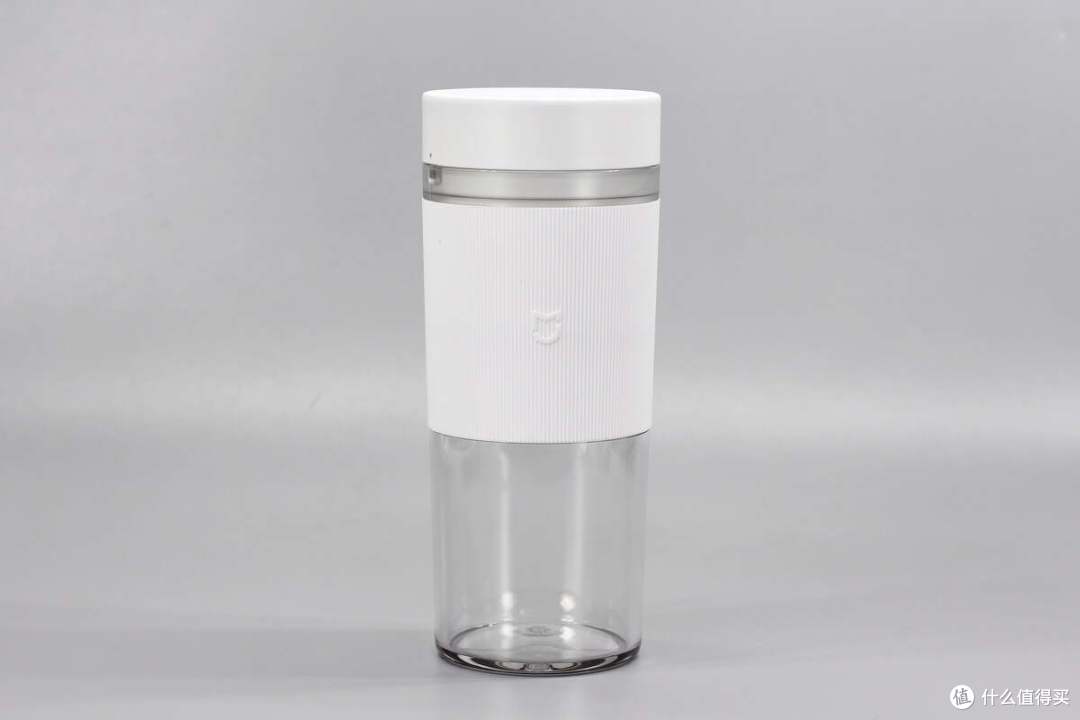

米家随行便携榨汁杯2一览，上方为榨汁杯机芯，下方为杯子。

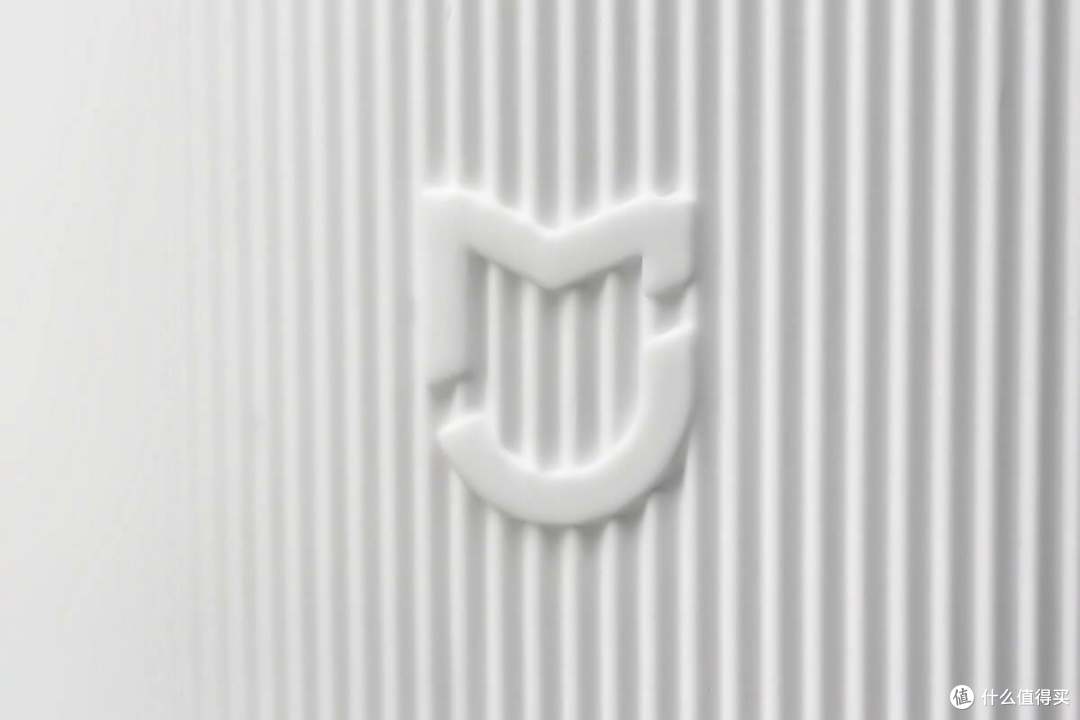

硅胶杯套印有米家logo，防滑又舒适。

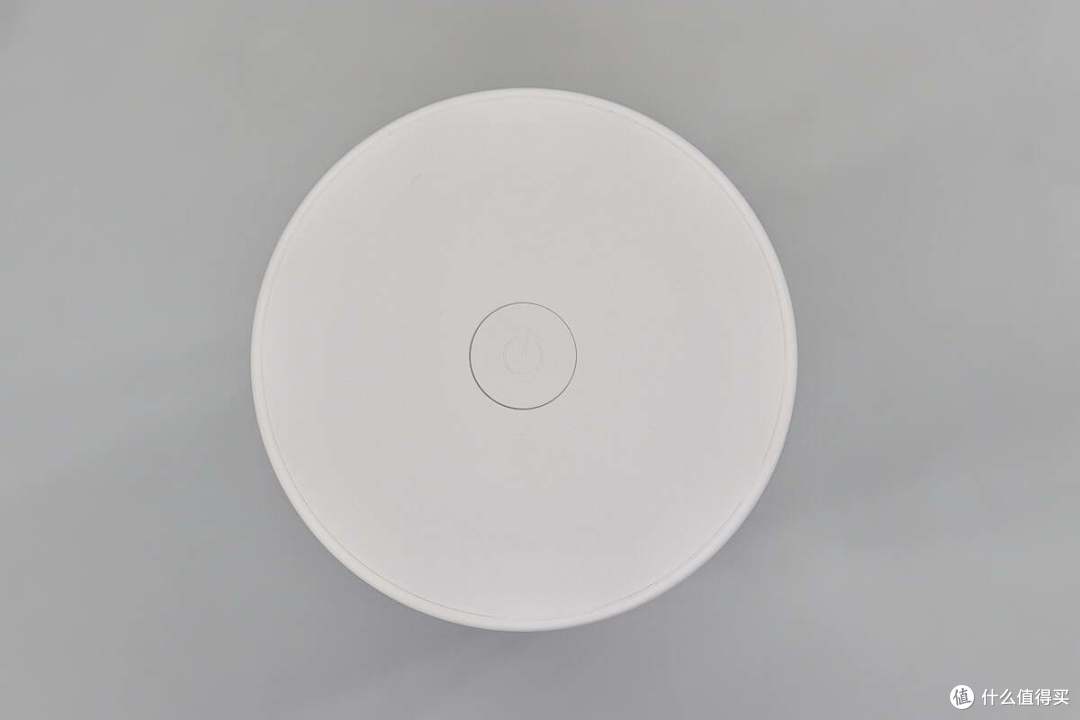

在榨汁杯机芯顶部设有电源开关按键和隐藏指示灯。

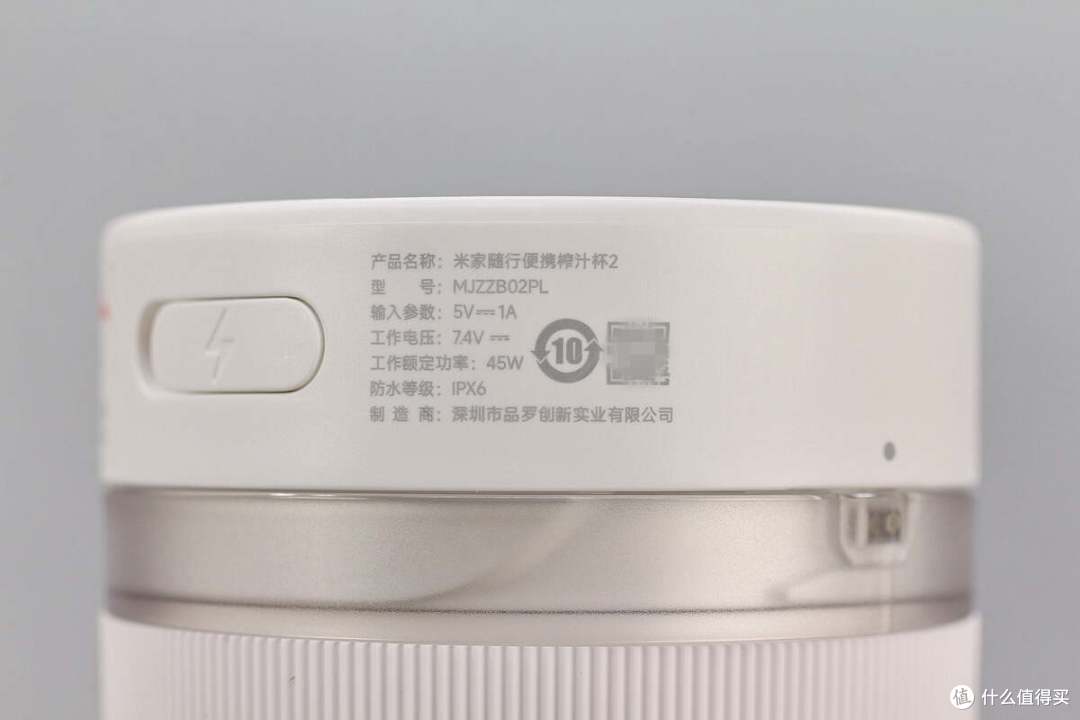

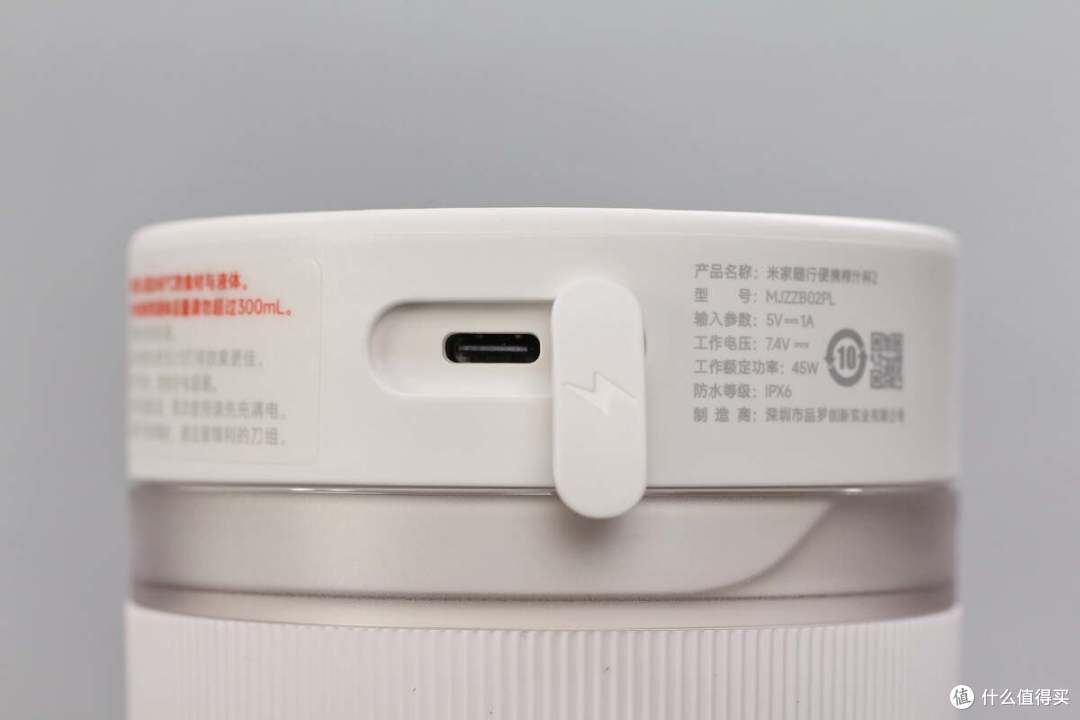

产品名称：米家随行便携榨汁杯2

型号：MJZZB2PL

输入参数：5V1A

工作电压：7.4V

工作额定功率：45W

防水等级：IPX6

制造商：深圳市品罗创新实业有限公司

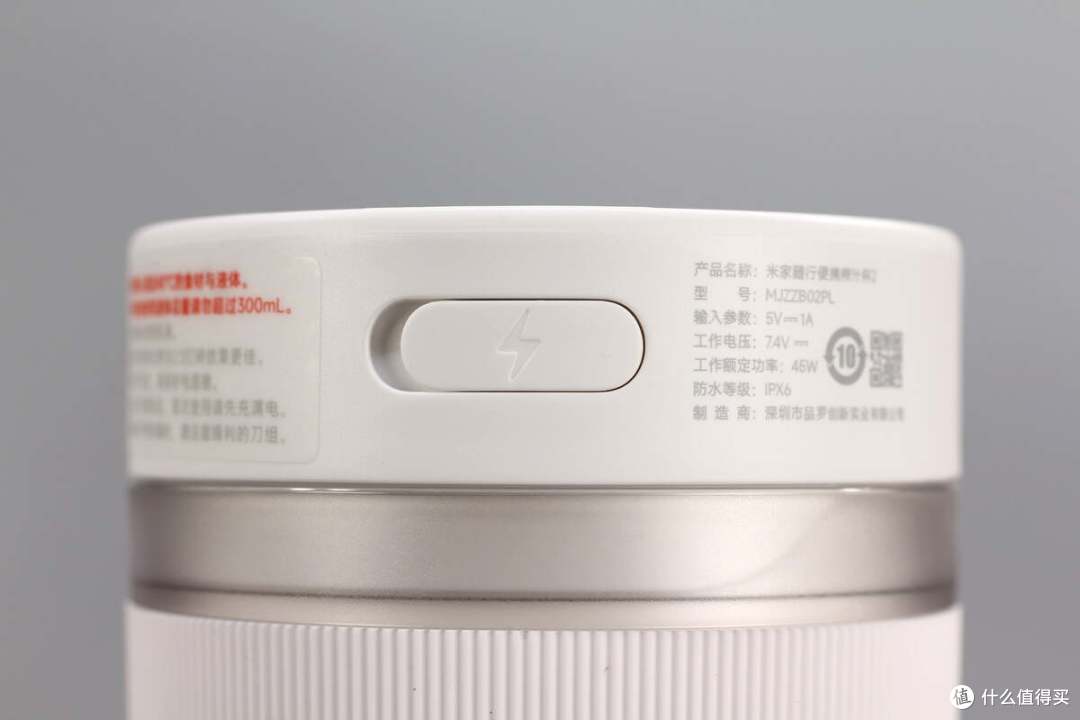

充电口设有密封盖子防水。

充电口为USB-C接口。

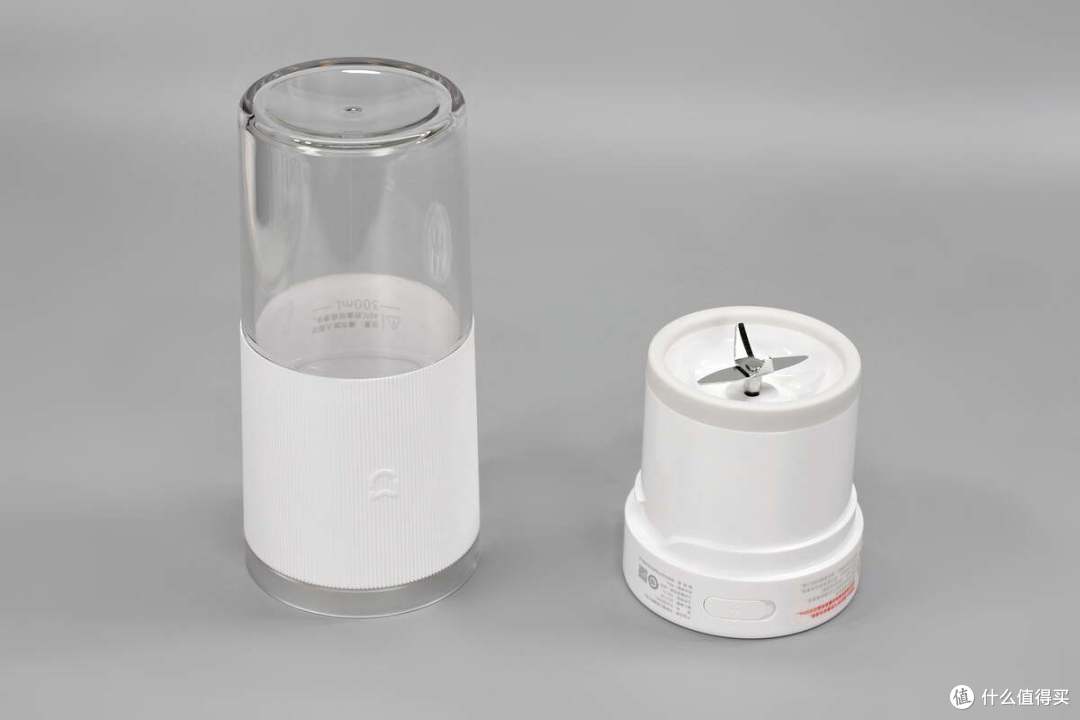

分离榨汁杯机芯和榨汁机杯子。

榨汁杯机芯设有定位点和定位卡扣。

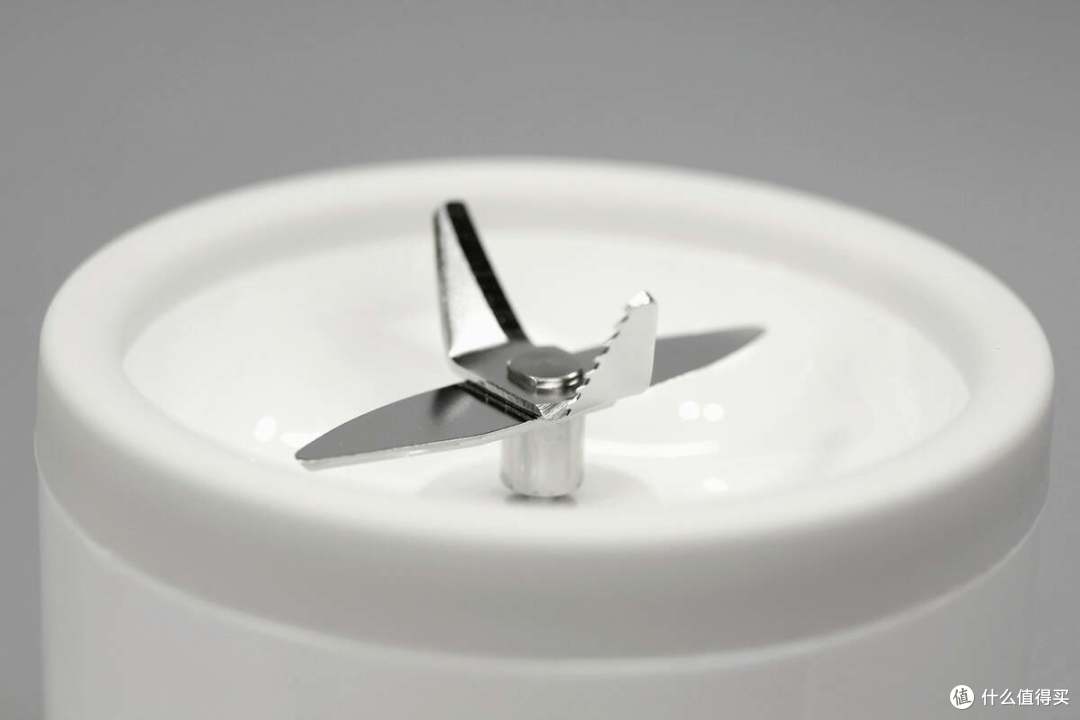

可碎冰304不锈钢锯齿刀头特写。

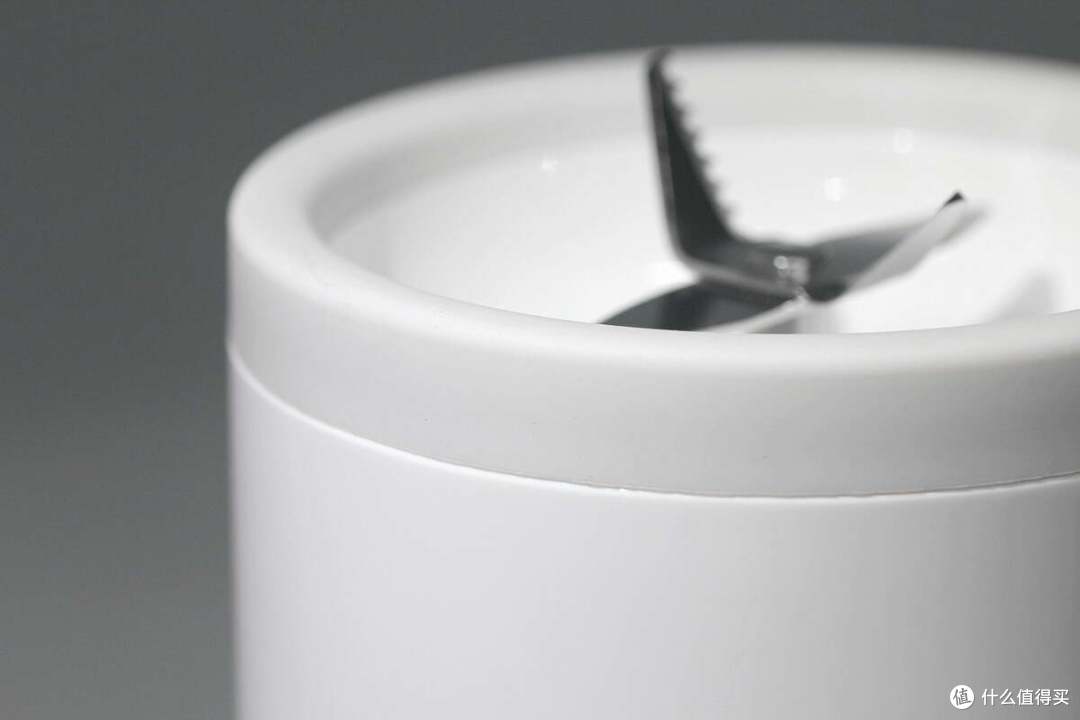

榨汁杯机芯设有密封圈，用于使用时密封。

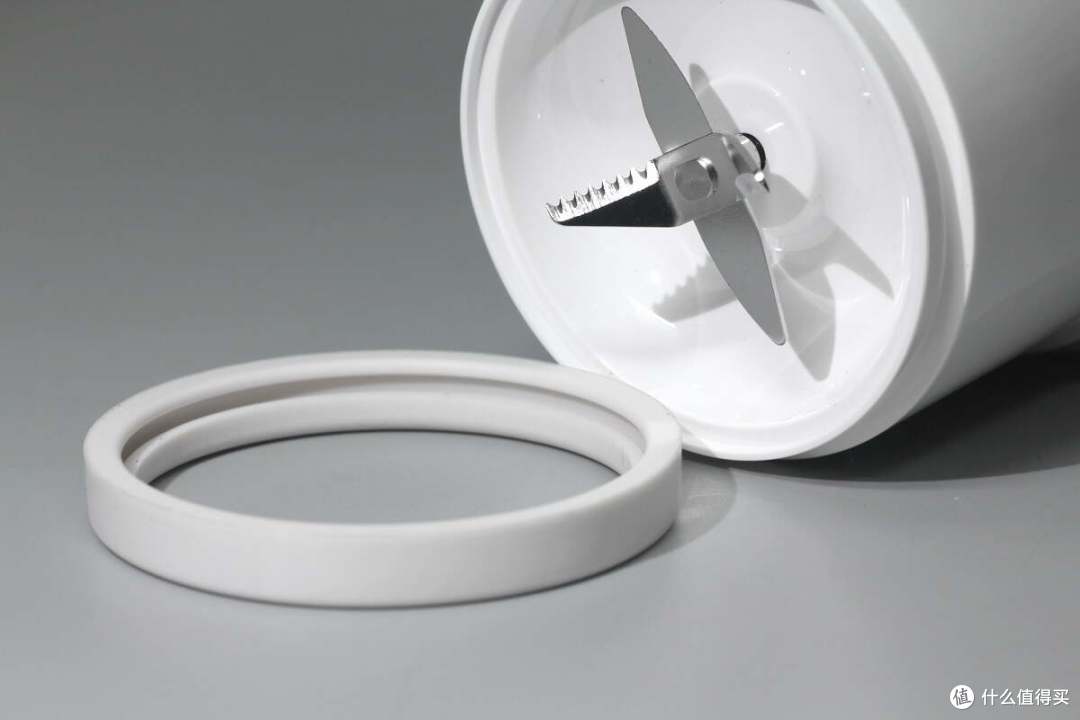

密封圈可以拆卸清洗。

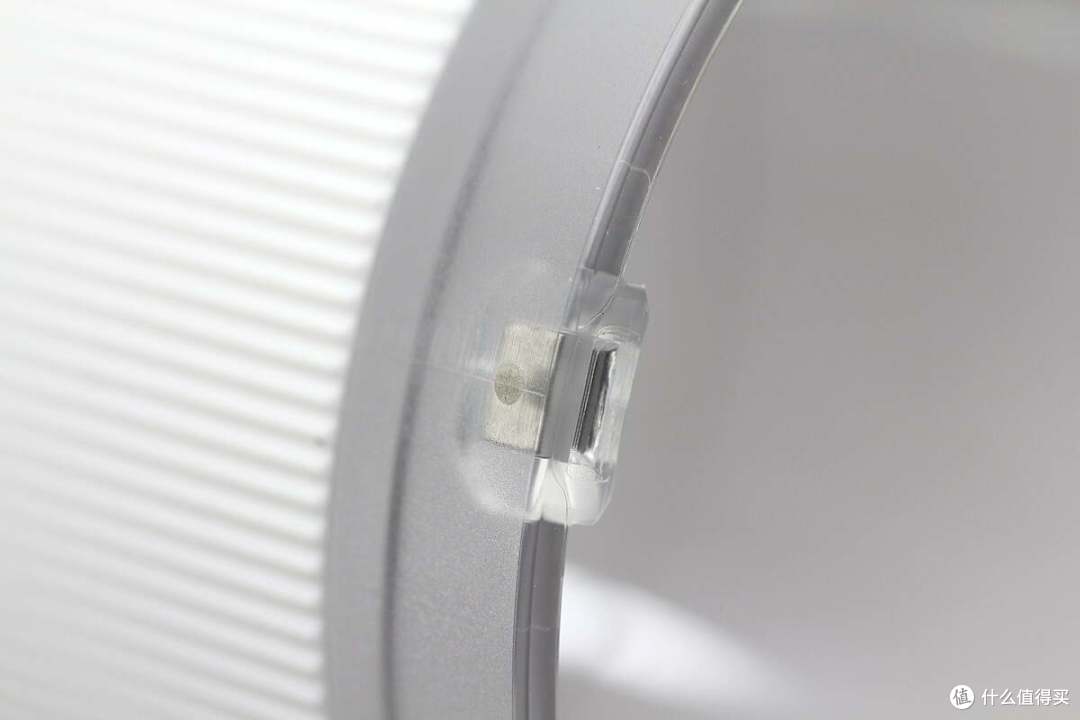

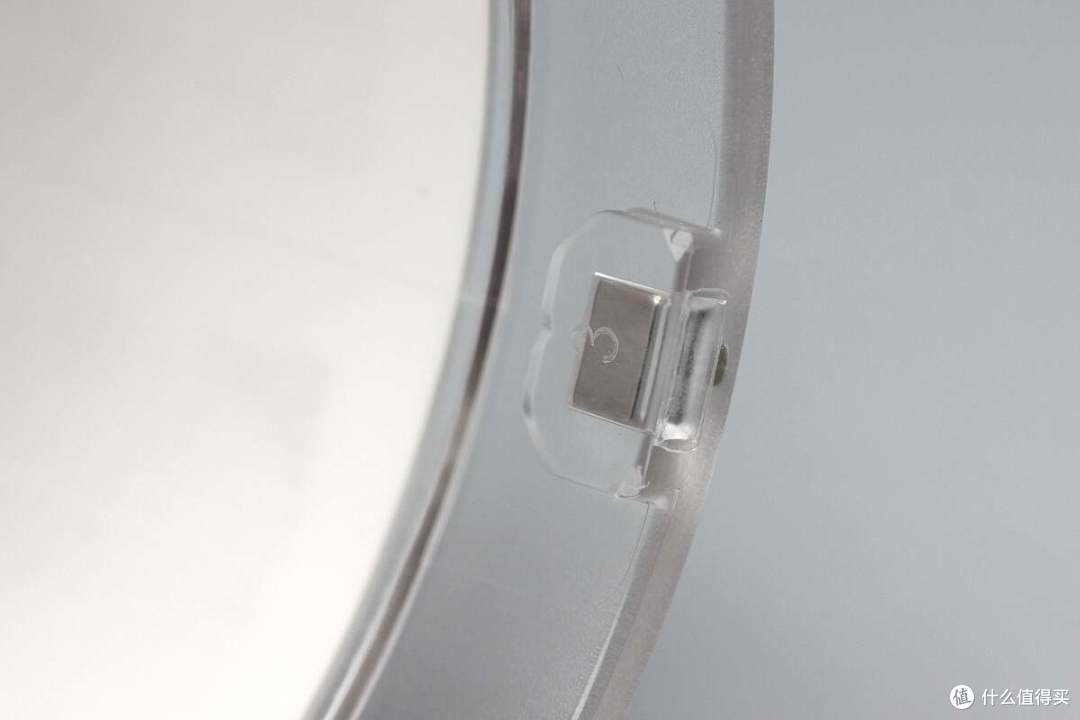

在杯子侧面设有磁铁，用于机芯检测到杯子安装到位才可开启榨汁功能。

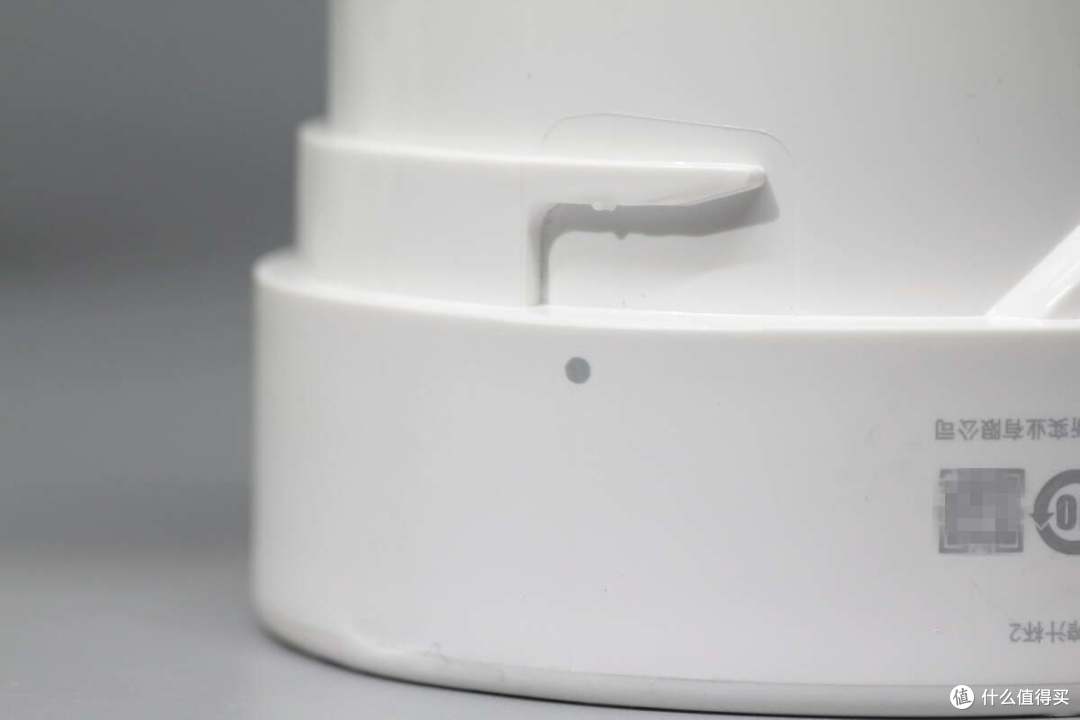

在磁铁外侧设有定位点。

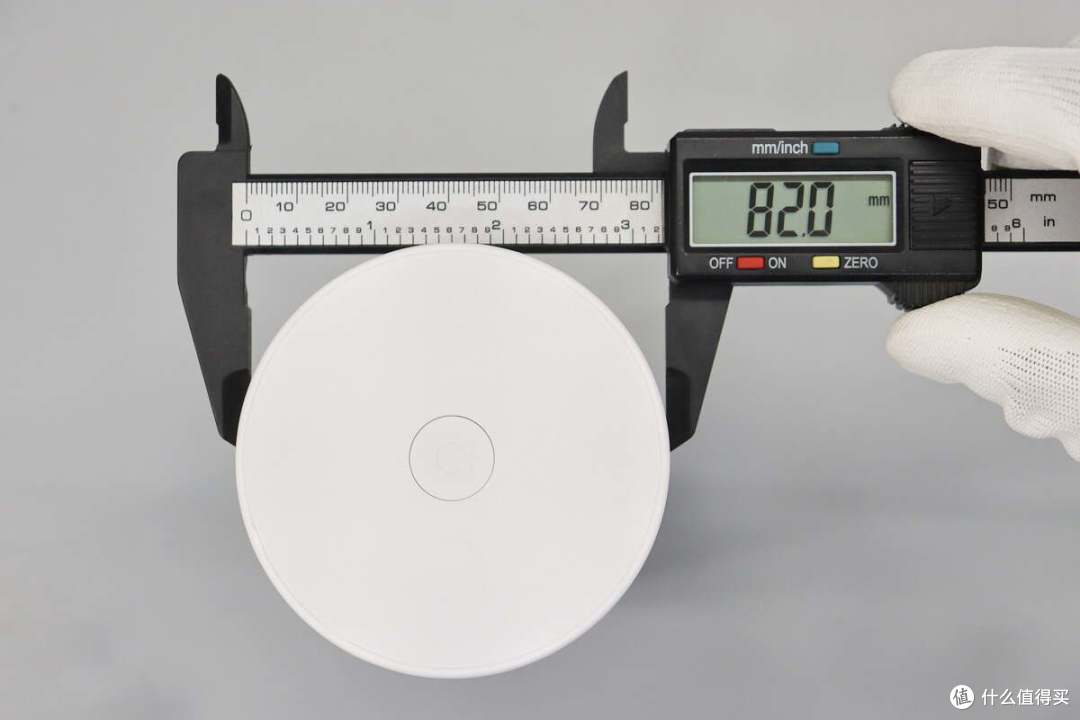

测得榨汁杯顶部直径为82mm。

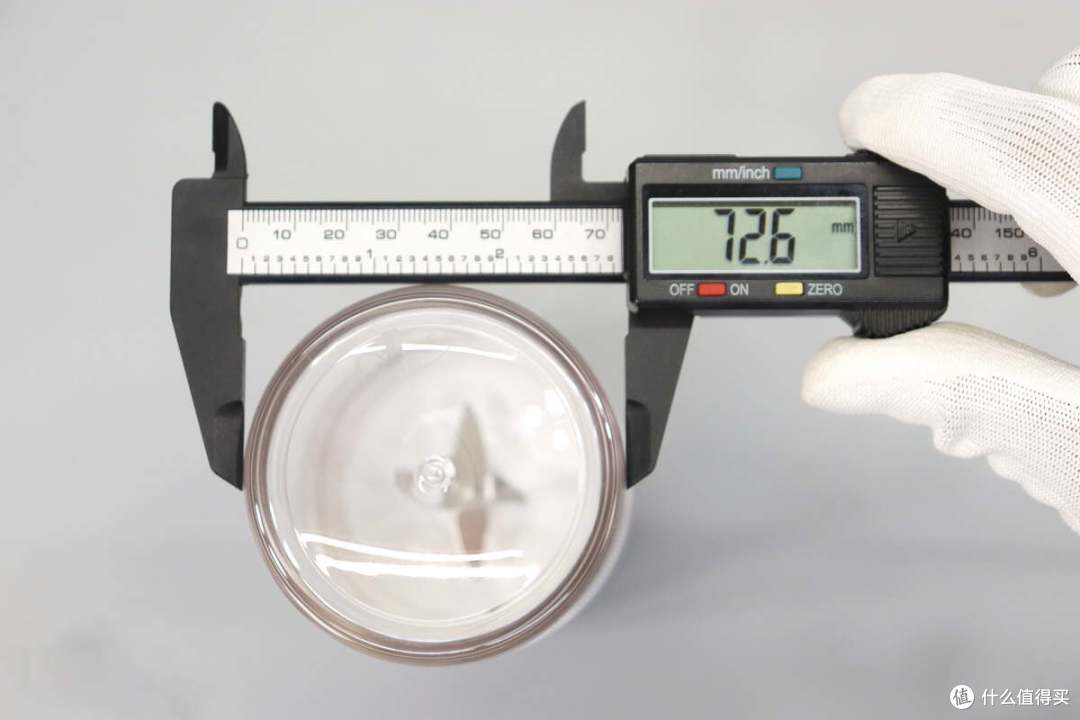

榨汁杯底部直径为72.6mm。

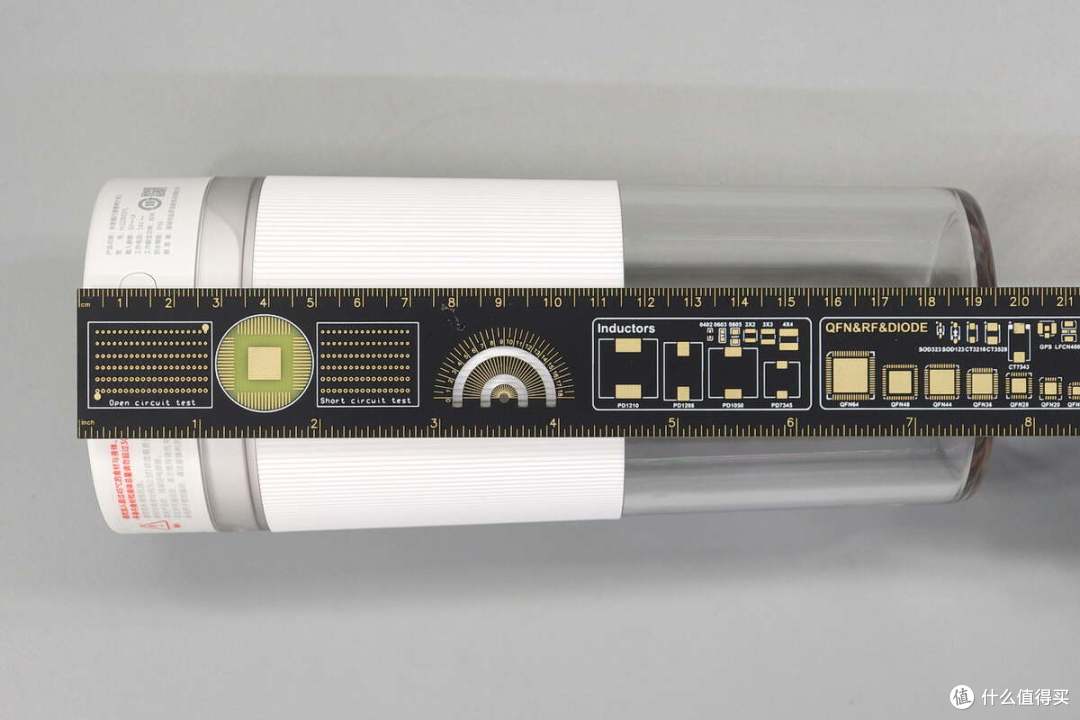

榨汁杯高度约为195mm。

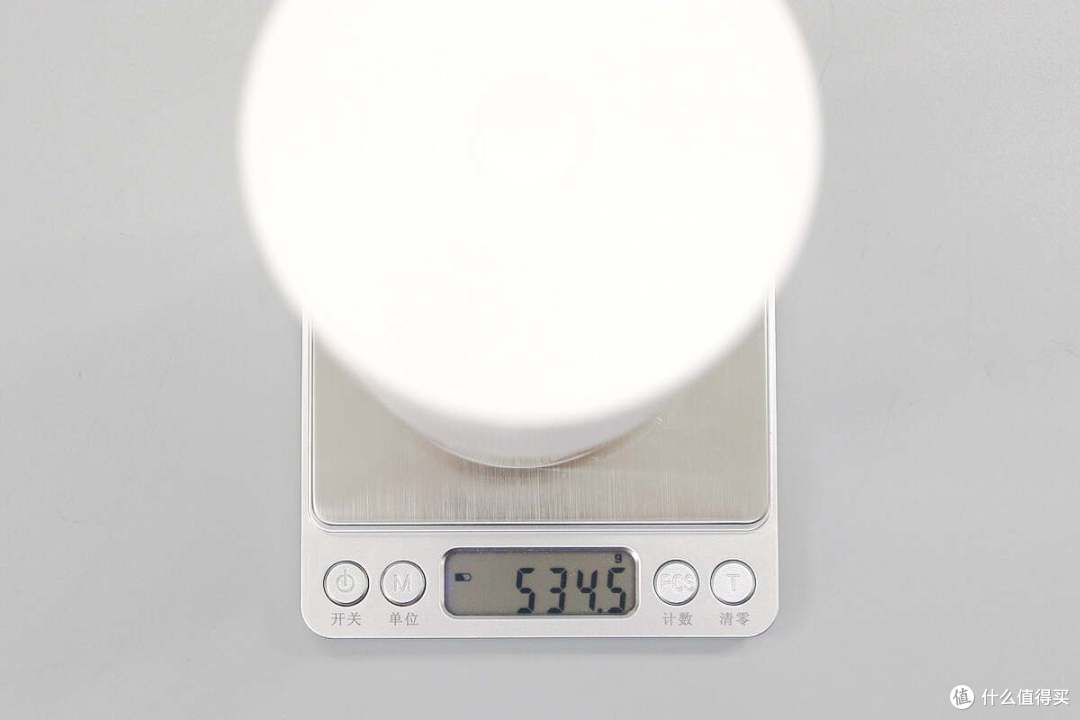

测得榨汁杯重量约为534.5g。

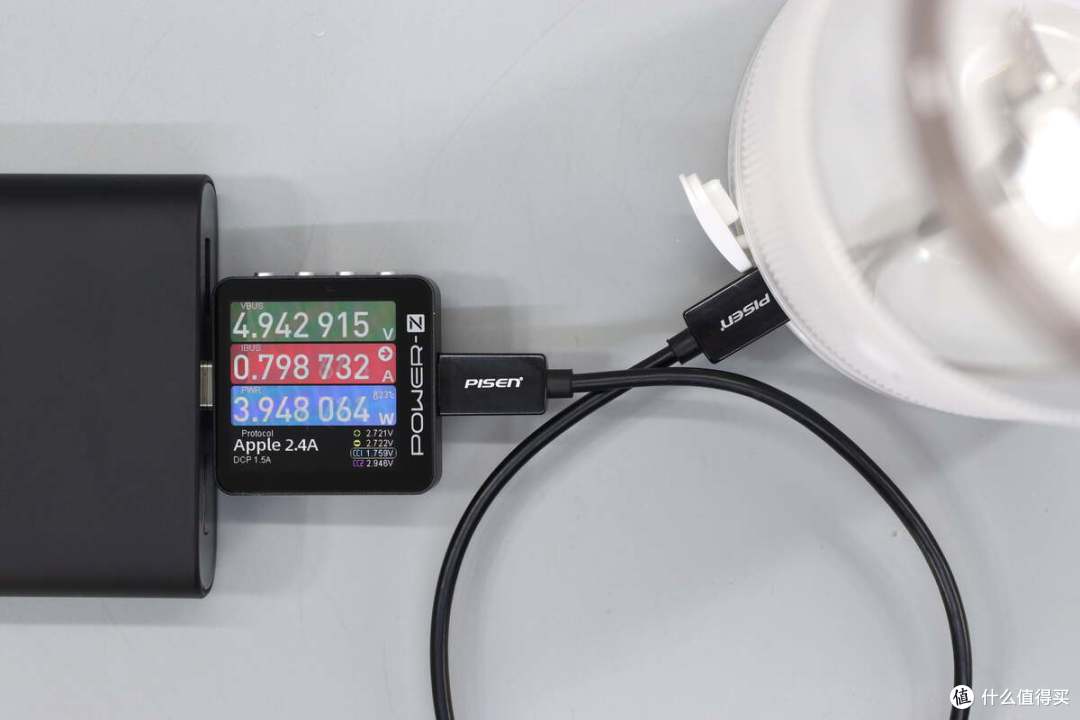

使用ChargerLAB POWER-Z KM003C测得榨汁杯充电输入电压约为4.94V，充电电流约为0.8A，输入功率约为3.95W。

米家随行便携榨汁杯2拆解

看完了米家随行便携榨汁杯2的开箱展示，下面就进行拆解，一起看看内部的设计。

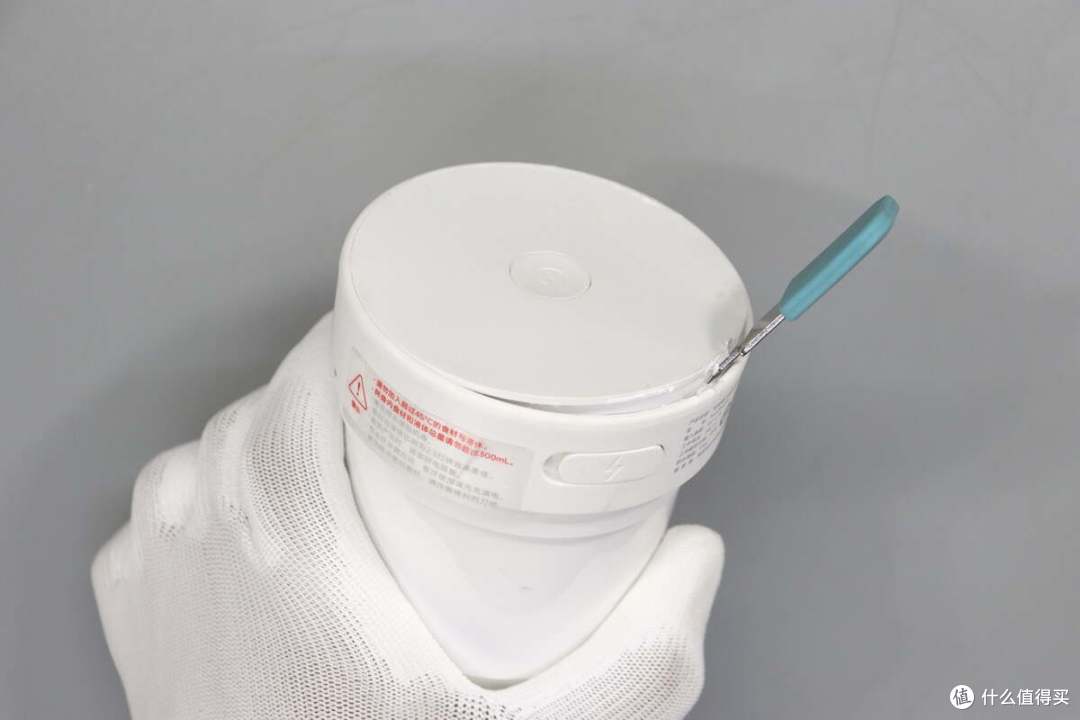

首先沿壳体接缝撬开上盖。

盖子通过超声波焊接固定，机芯内部PCBA模块通过螺丝固定。

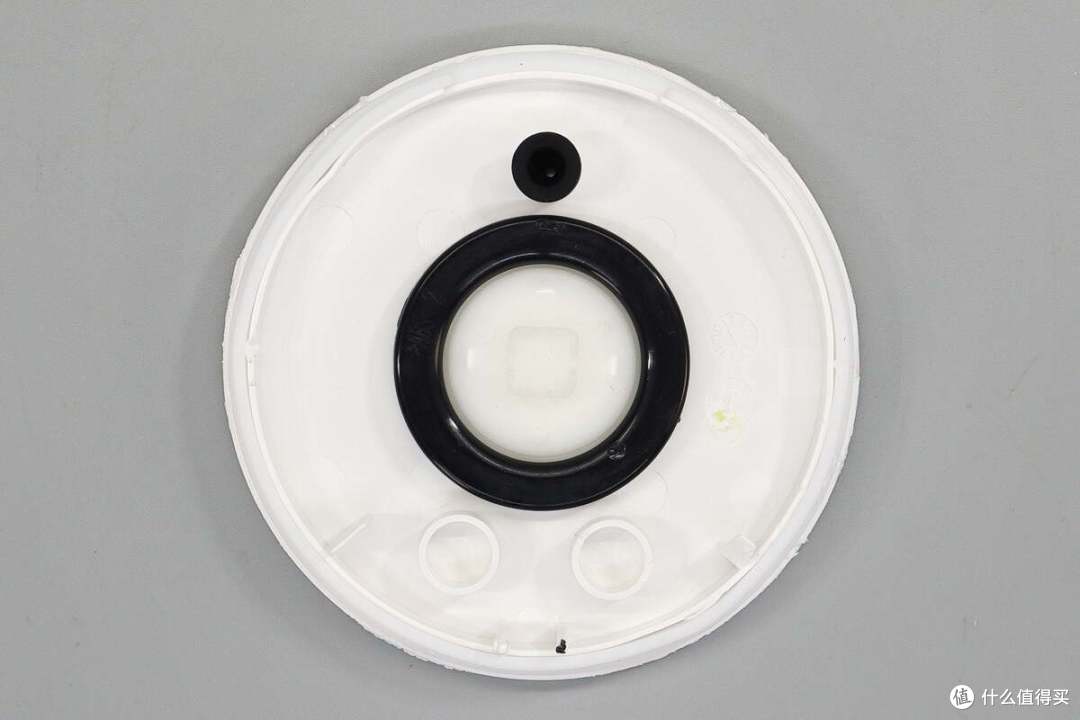

盖子内部对应指示灯设有黑色橡胶垫，下方按键使用塑料圈支撑。

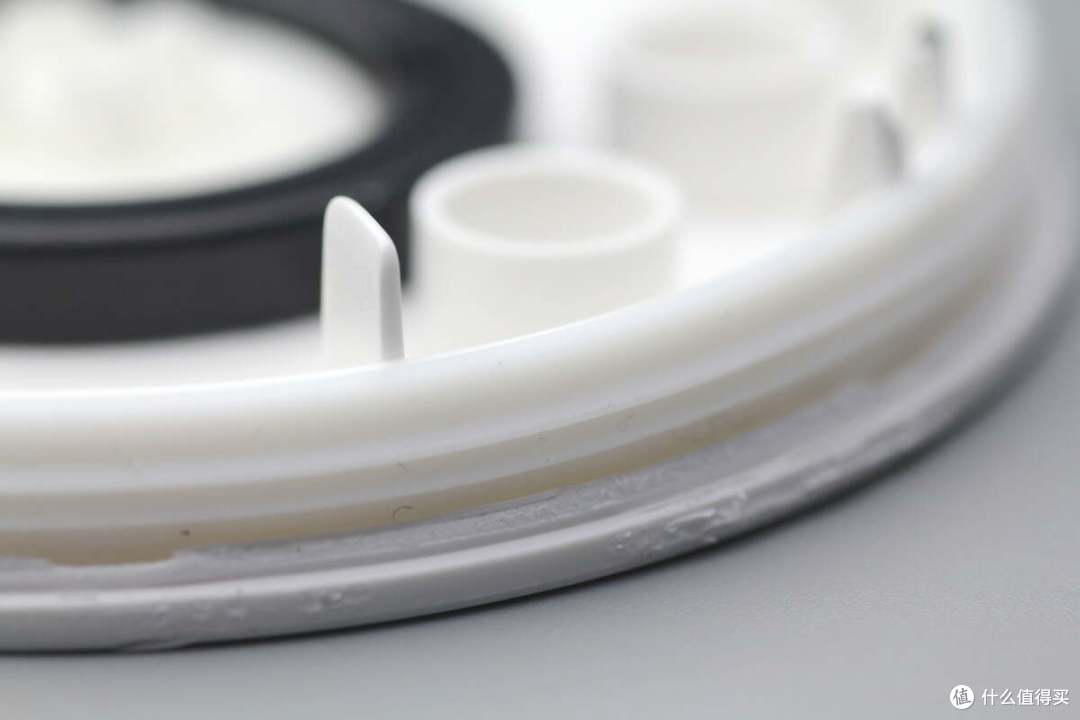

盖子与壳体接缝处设有白色密封圈。

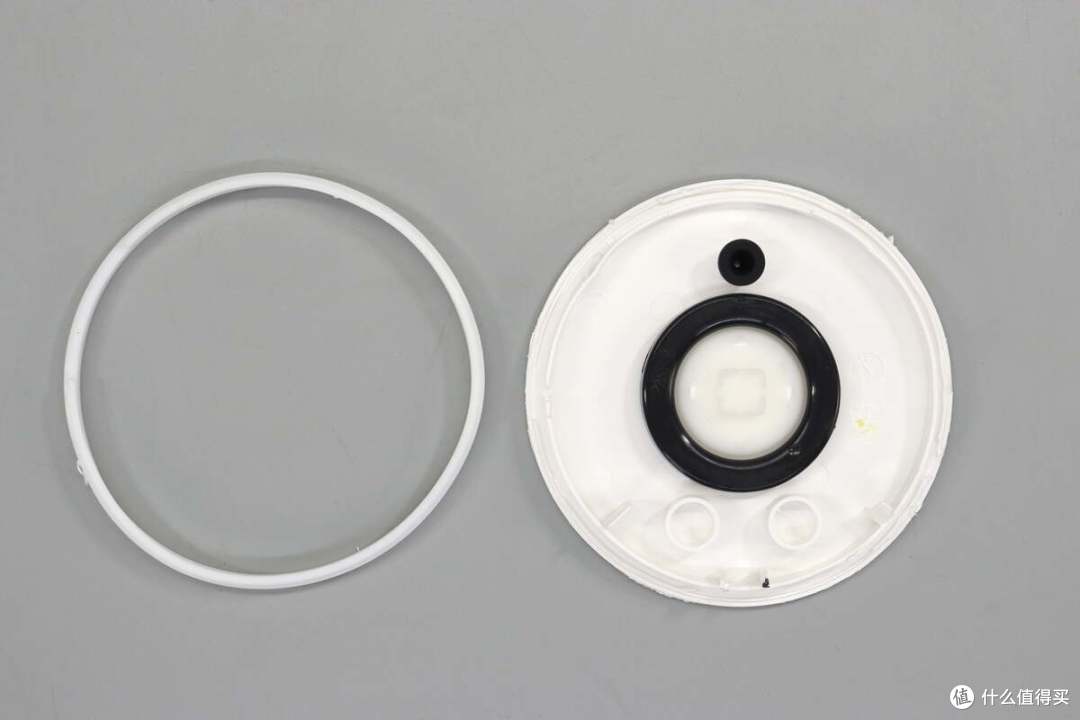

从盖子上拆下白色密封圈。

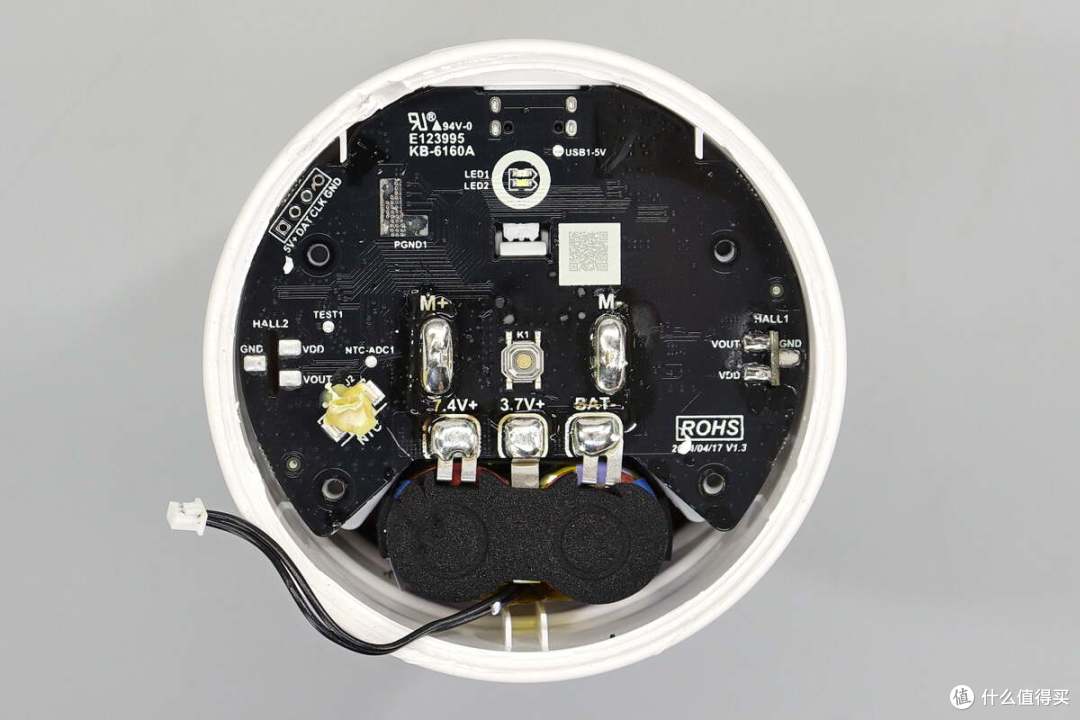

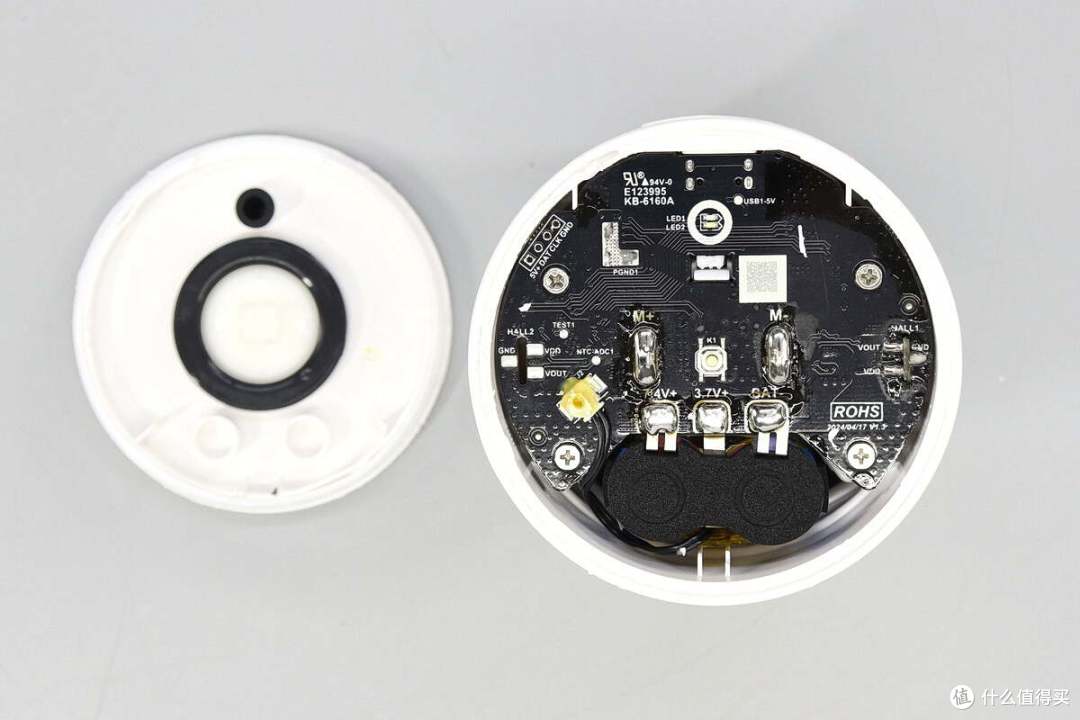

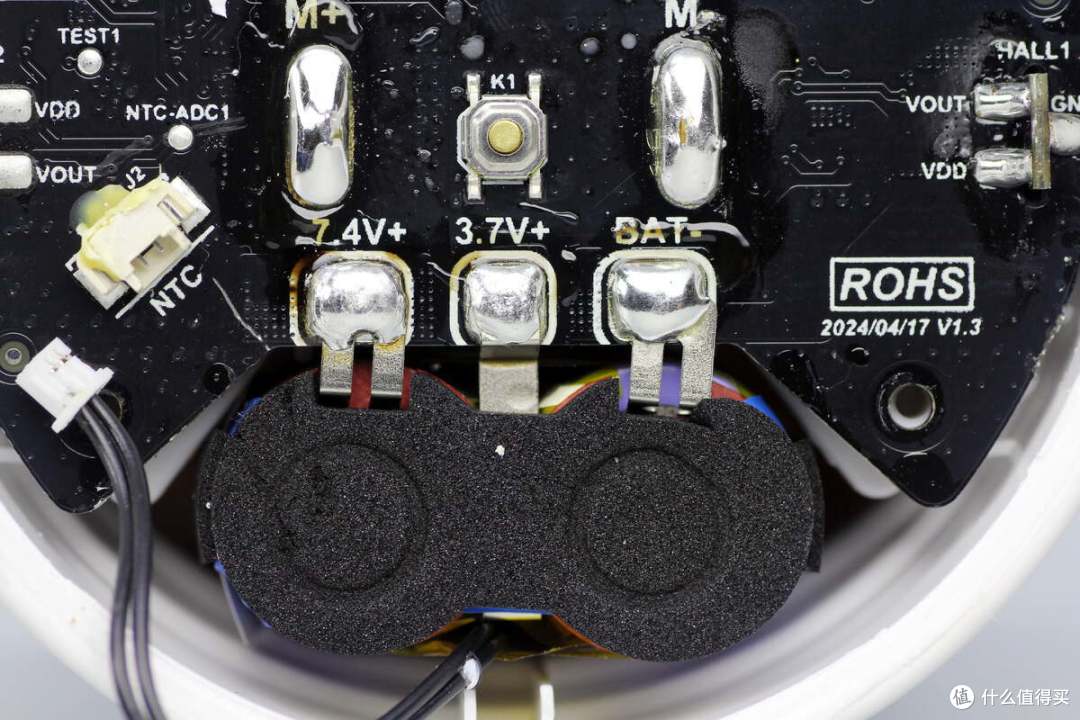

机芯内部PCBA模块一览，其中电机和电池组通过焊接连接，检测电池温度的NTC热敏电阻通过插接件连接。

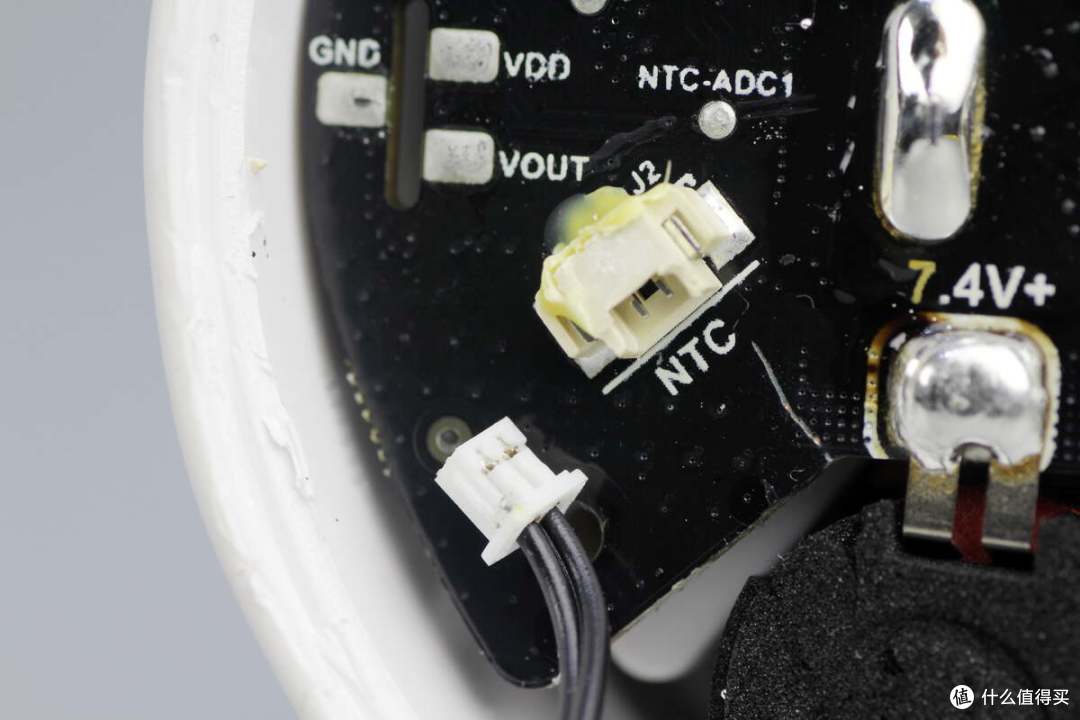

连接NTC热敏电阻的插接件特写。

二串电池通过焊接连接。

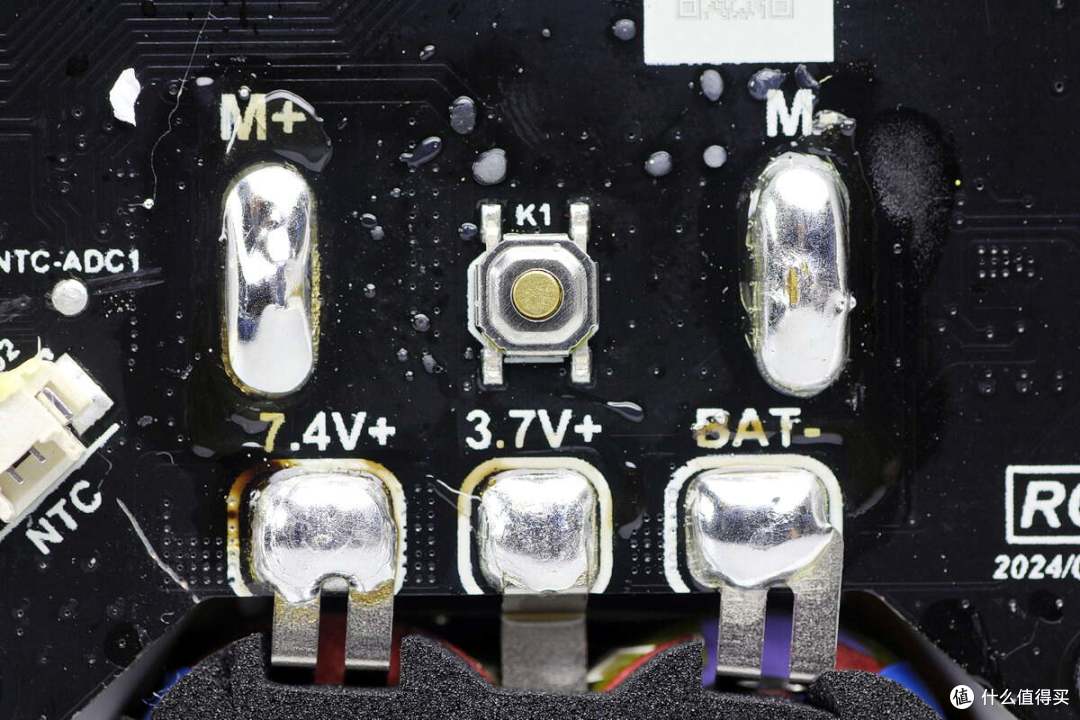

电机通过焊接连接，在中间设有贴片按钮开关。

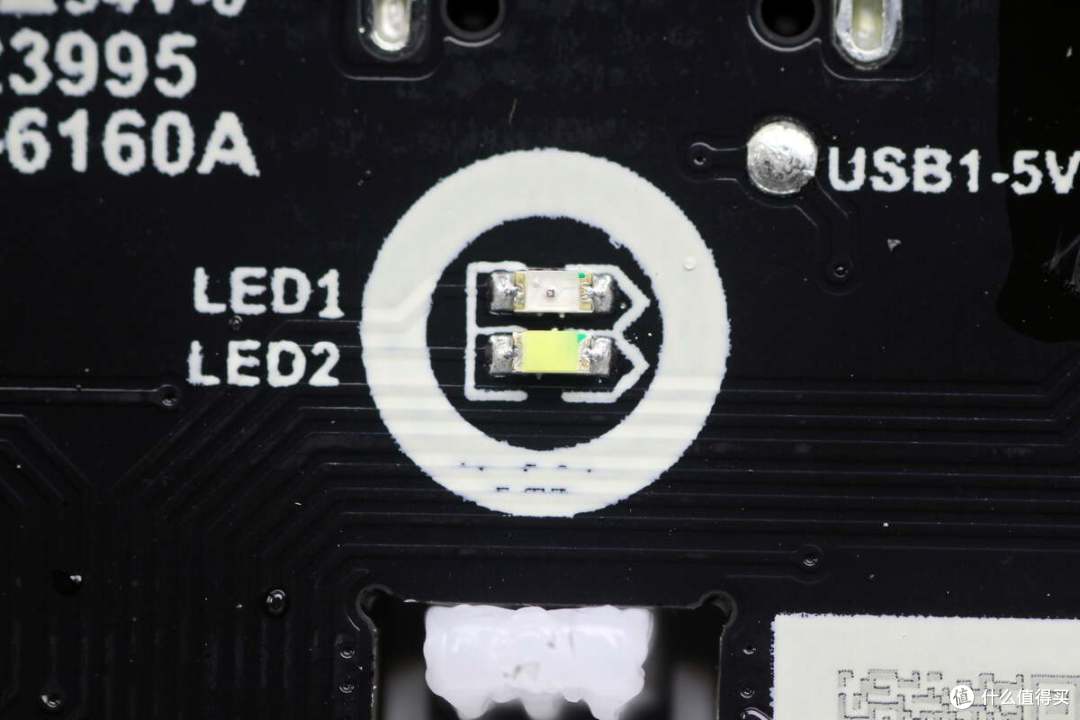

用于指示工作状态的两颗指示灯特写。

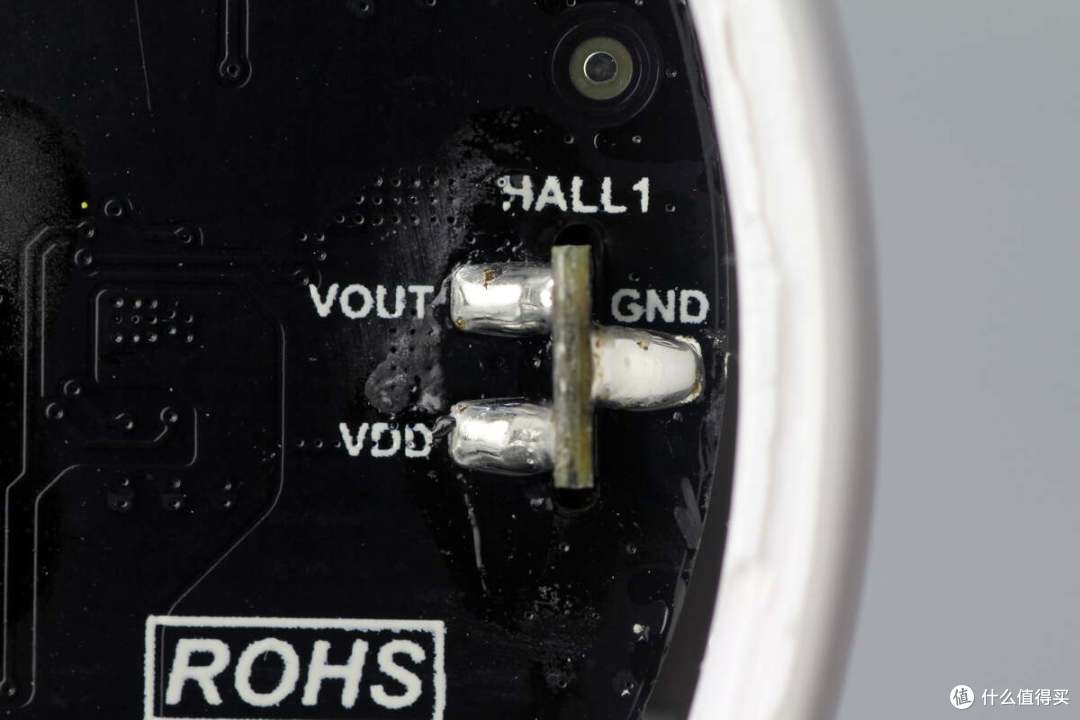

霍尔元件小板垂直焊接。

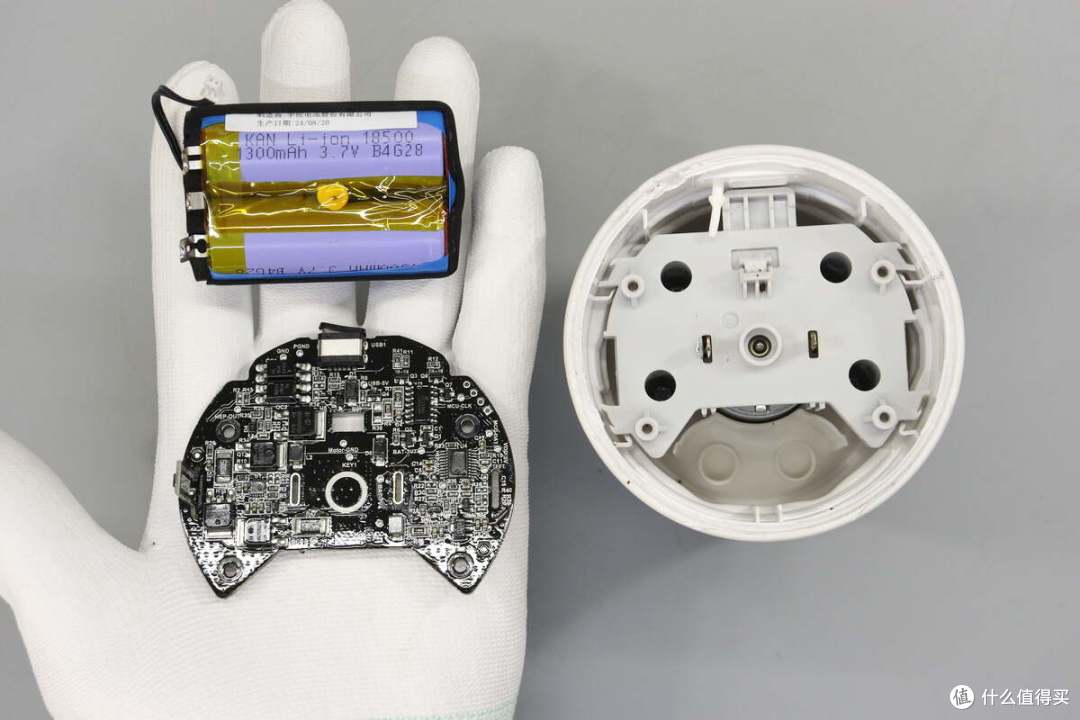

焊接分开电池和电机的连接，取出内部PCBA模块和电池组。

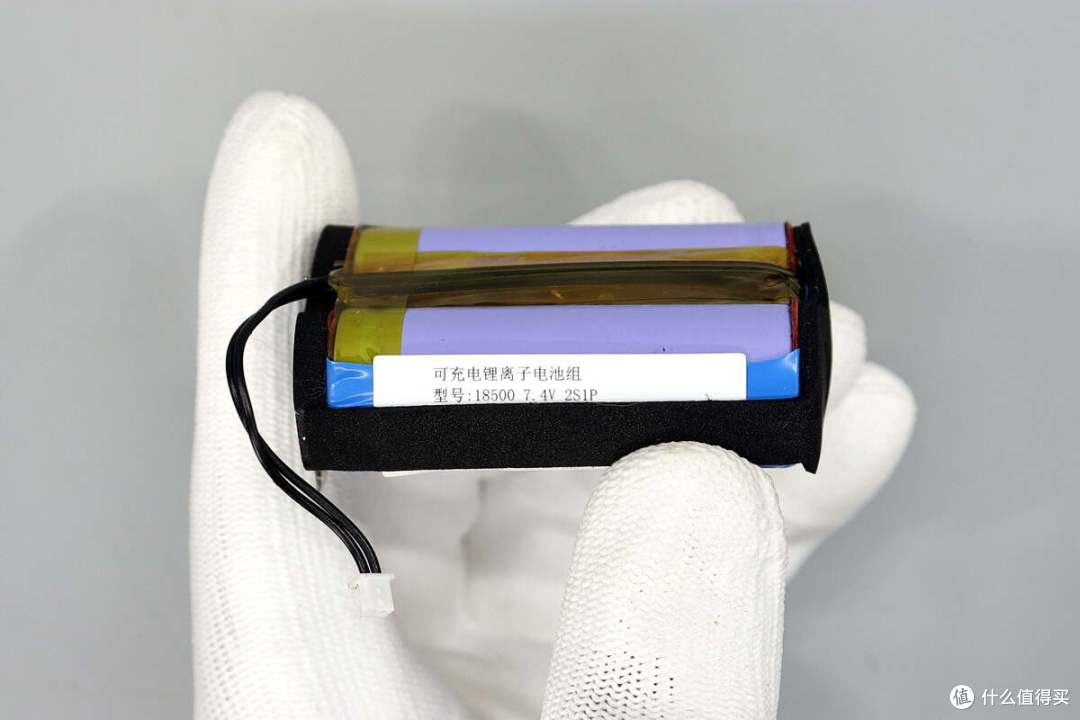

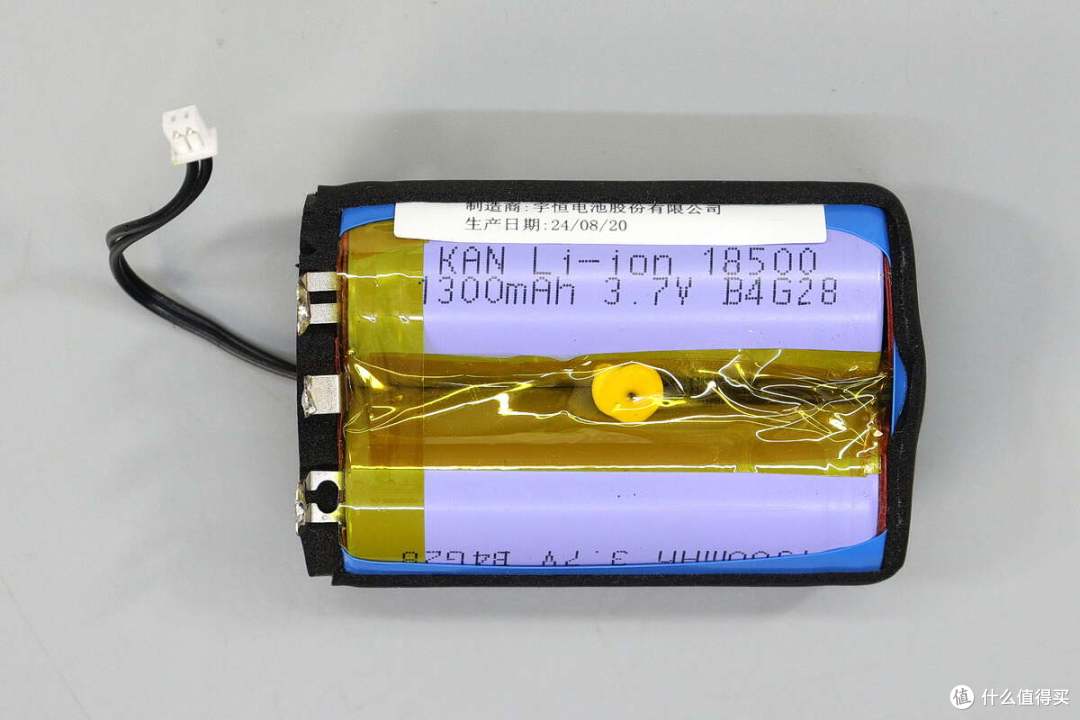

榨汁杯内部采用18500电池，为2串连接，电池组包裹泡棉缓冲。

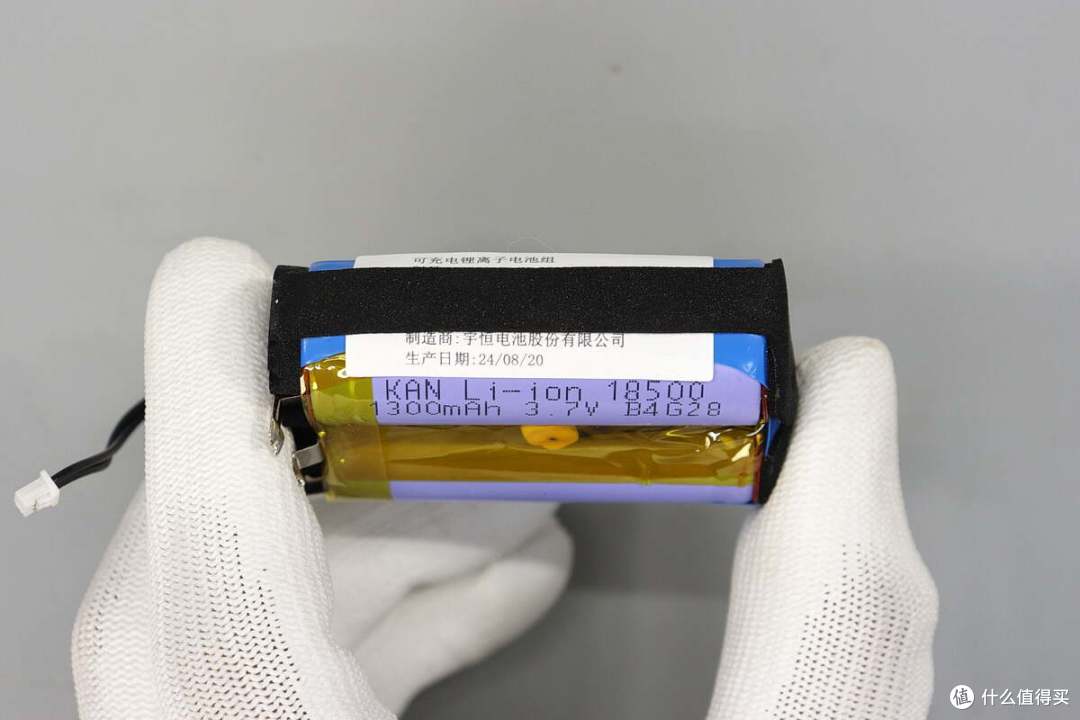

电池组来自宇恒电池股份有限公司。

电池容量为1300mAh，额定电压3.7V，支持10C放电倍率。

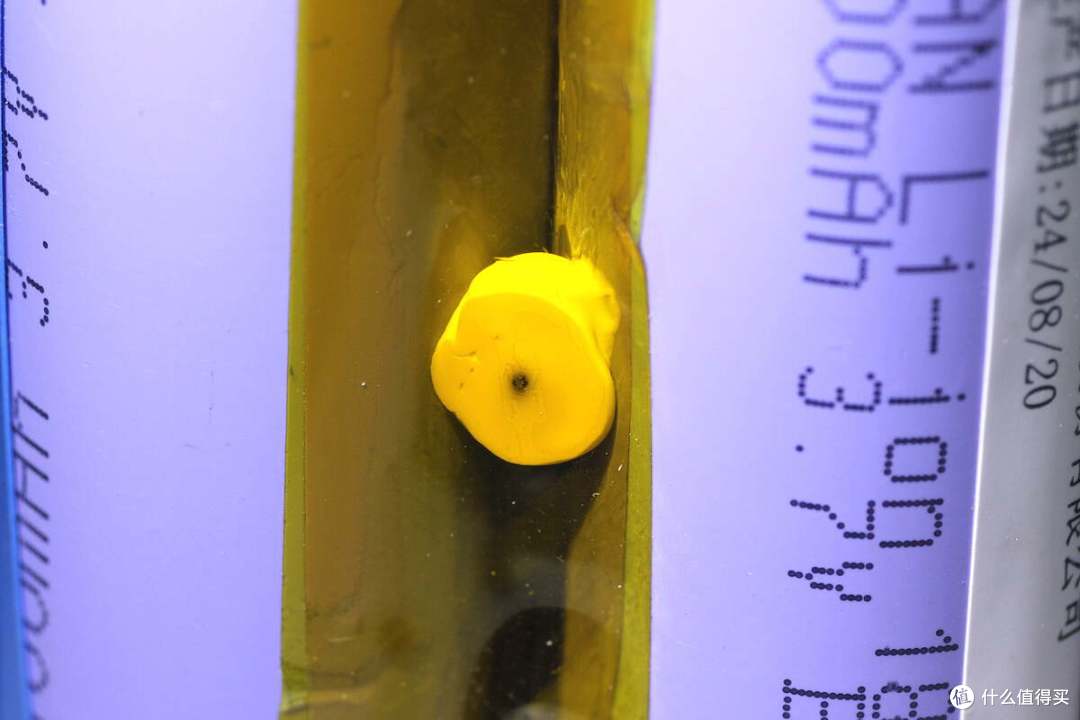

电池组使用胶水固定热敏电阻检测温度。

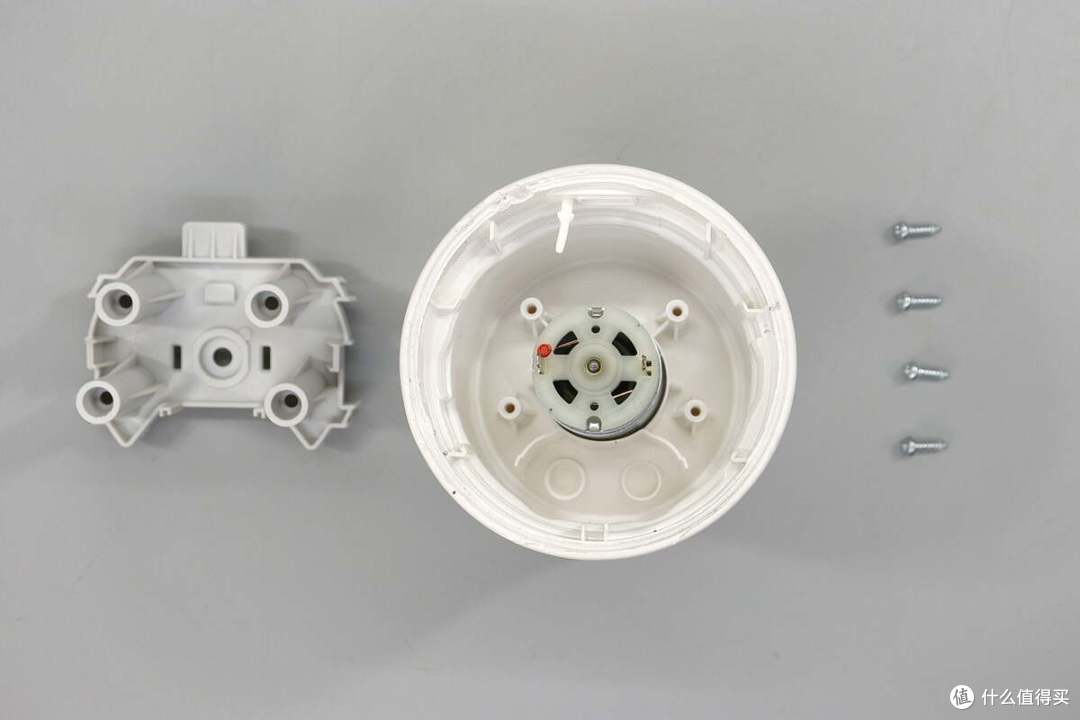

拧下四颗螺丝，拆下电机固定支架。

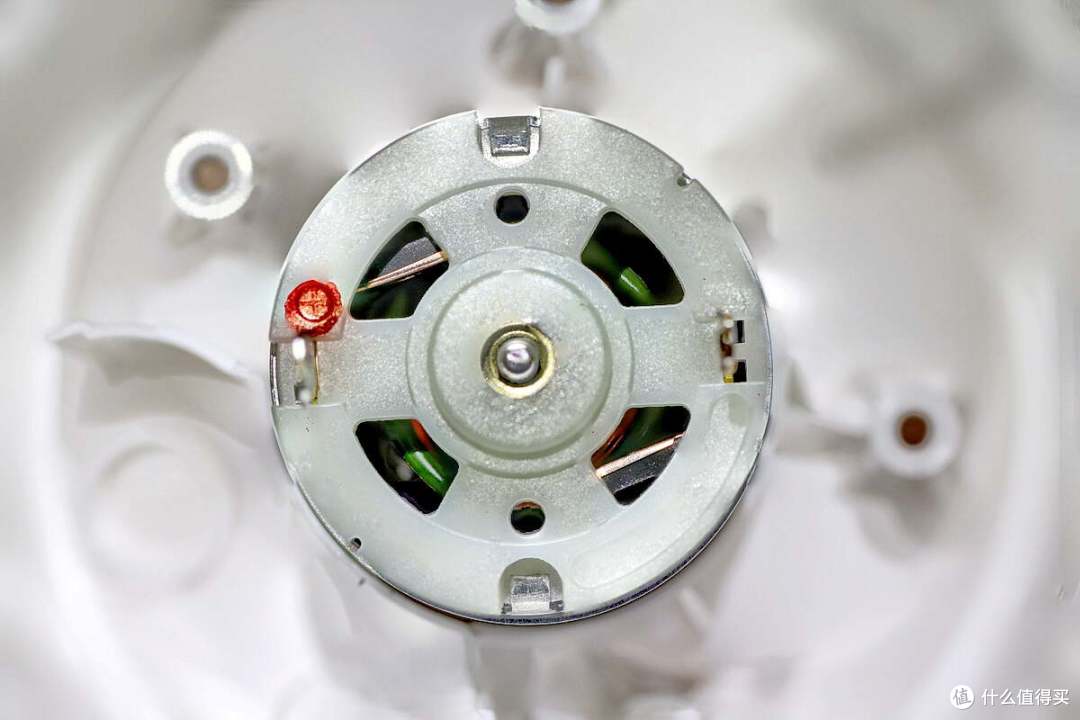

榨汁机内部有刷电机特写，红色点标注正极。

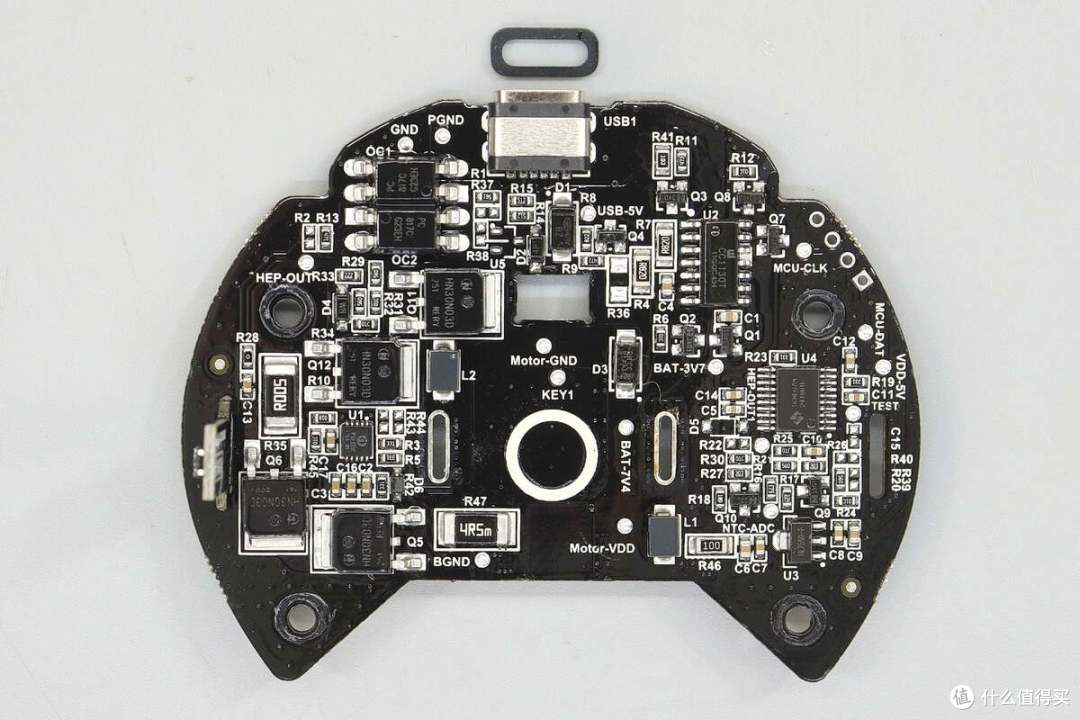

PCBA模块正面一览，左侧设有电池保护芯片和电池保护管，以及控制电机运转的MOS管，上方设有隔离光耦。右侧上方设有电池充电芯片，右侧下方设有整机控制的MCU，顶部设有USB-C母座。

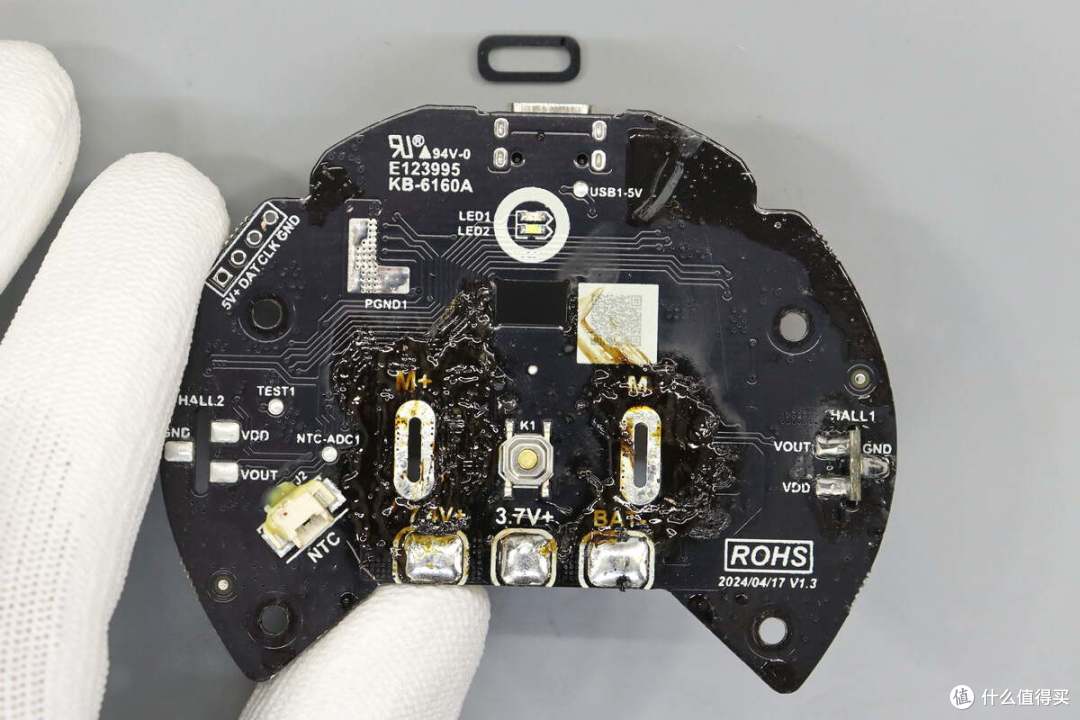

PCBA模块背面焊接电源开关，霍尔元件小板。

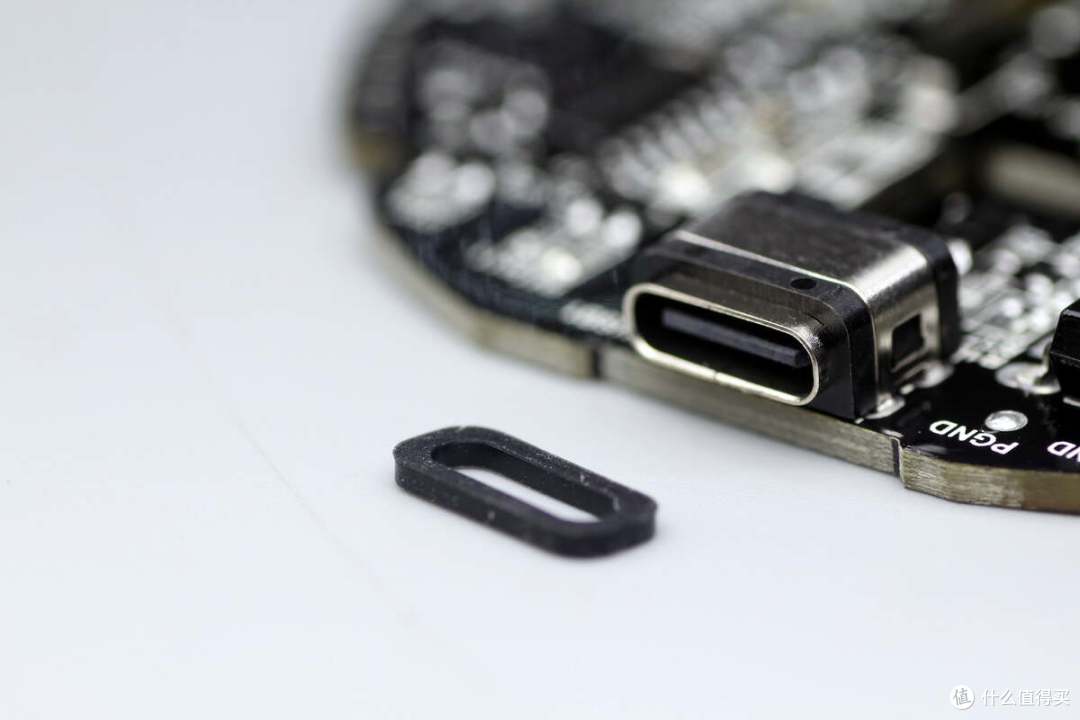

防水USB-C母座设有密封垫。

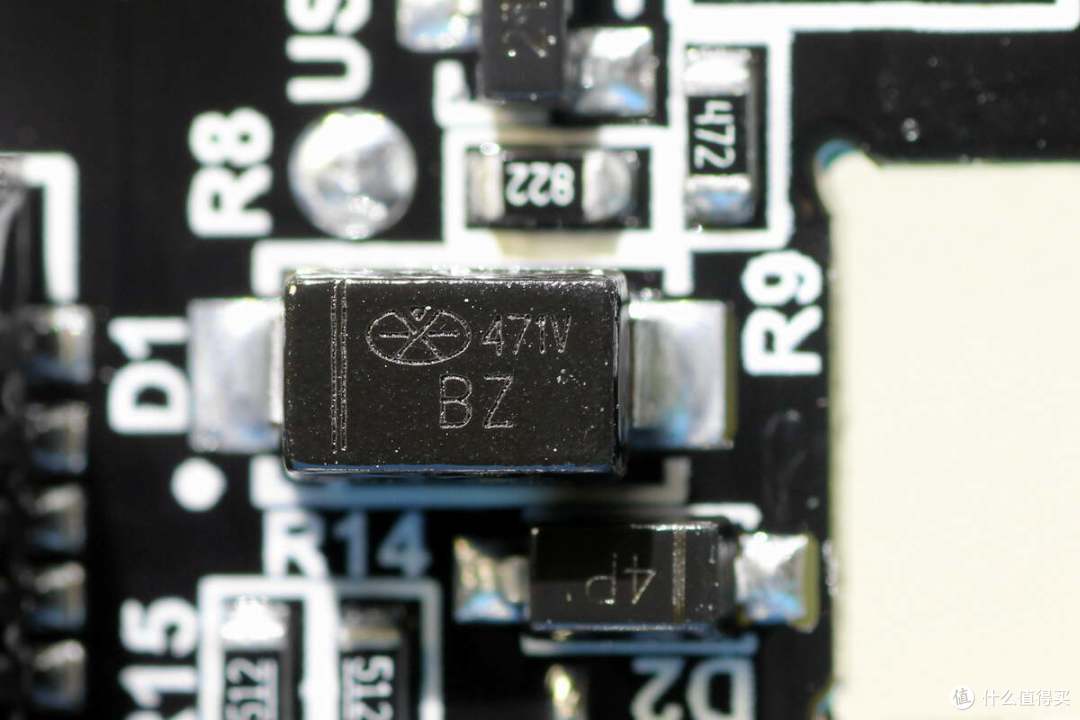

输入端SMBJ24CA TVS用于吸收过压浪涌。

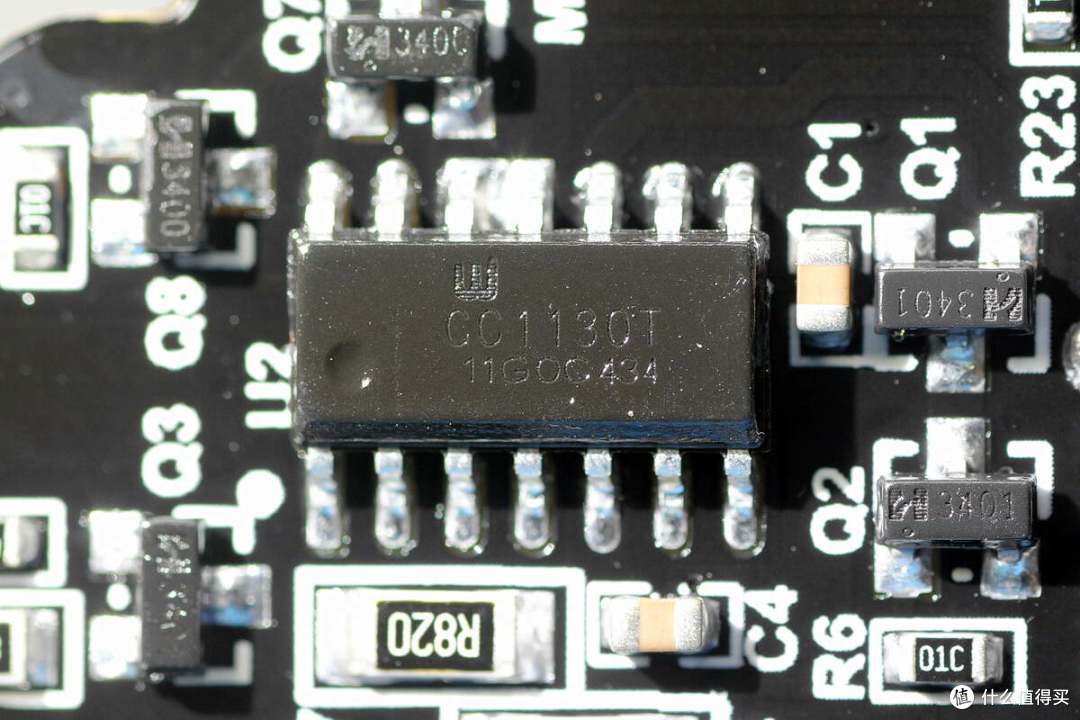

电池充电芯片来自稳先微，型号WSTCC1130T，是一颗2串锂电池线性充电芯片，通过芯片内部的MOS管和外部的防倒充电路组合，交替为串联的锂电池充电。具备涓流、恒流和恒压三段式充电，充电电流可达1A，并具备智能温控技术和电池平衡充电，无需均衡，采用SOP-14封装。

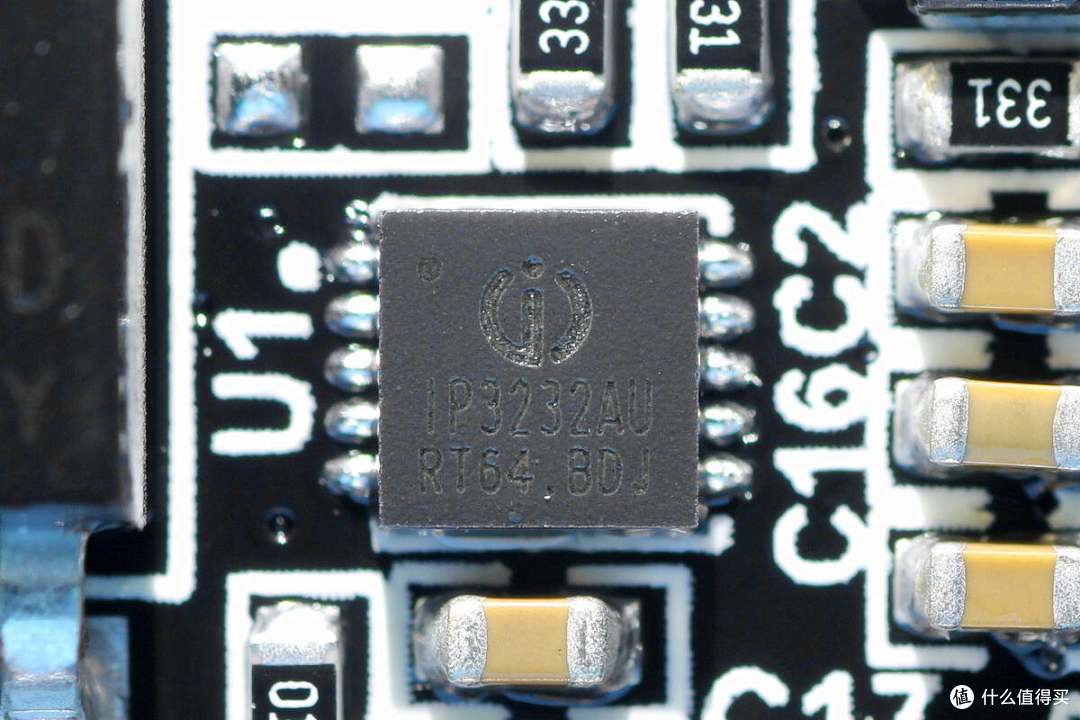

电池保护芯片来自英集芯，型号IP3232，是一颗支持2，3节串联锂电池的保护芯片，支持磷酸铁锂，锂电池，高压锂电池应用，具备电压、电流和温度检测和保护，针对不同种类电池，提供多种型号可选，提供MSOP-10和DFN10封装。

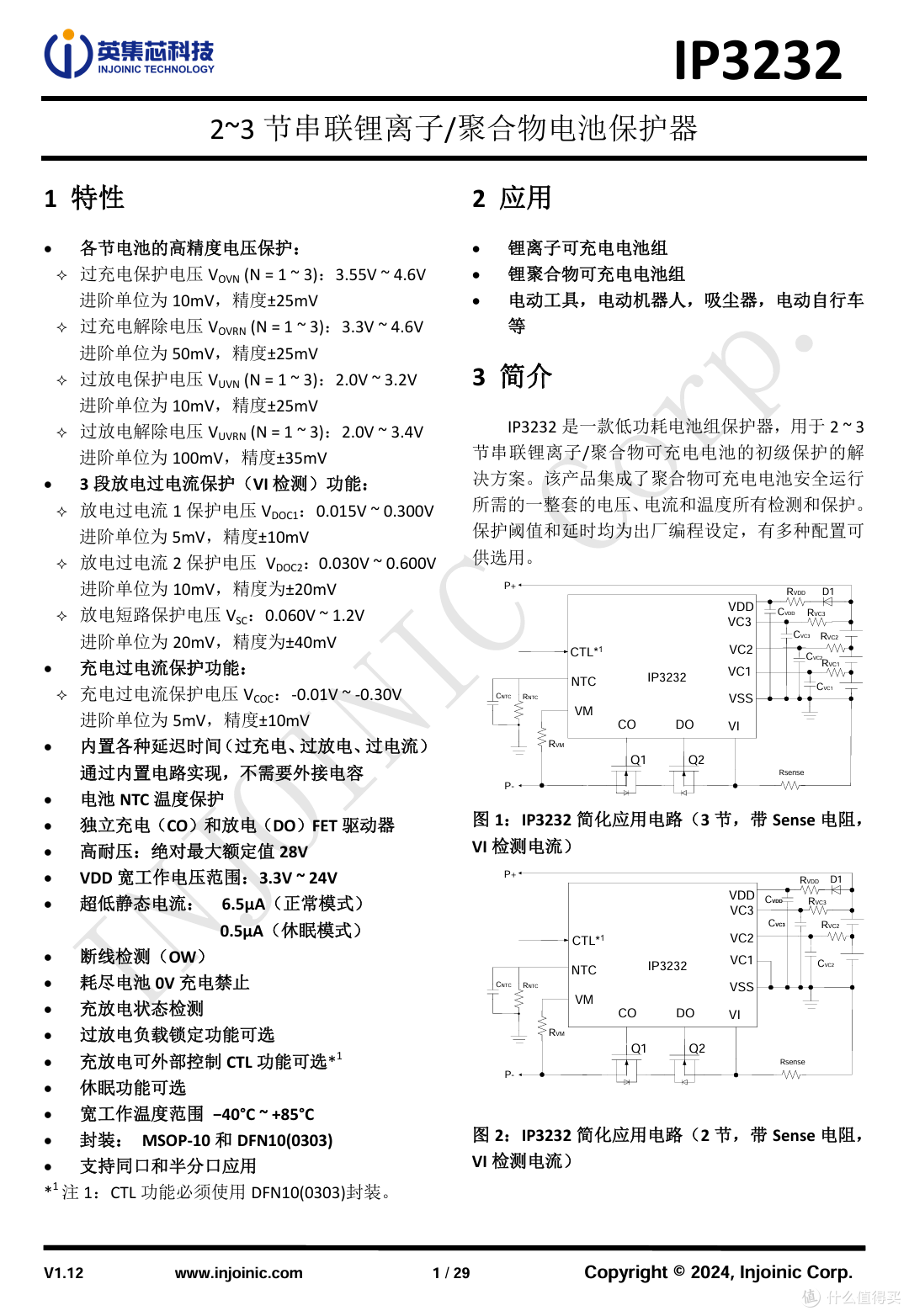

英集芯 IP3232 资料信息。

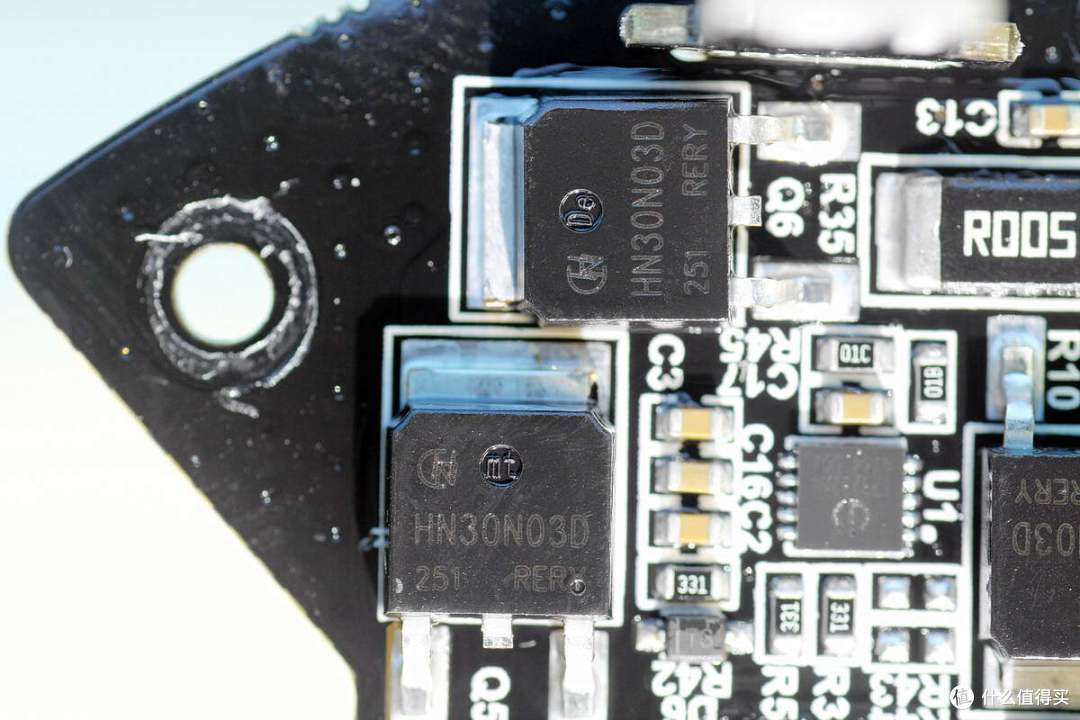

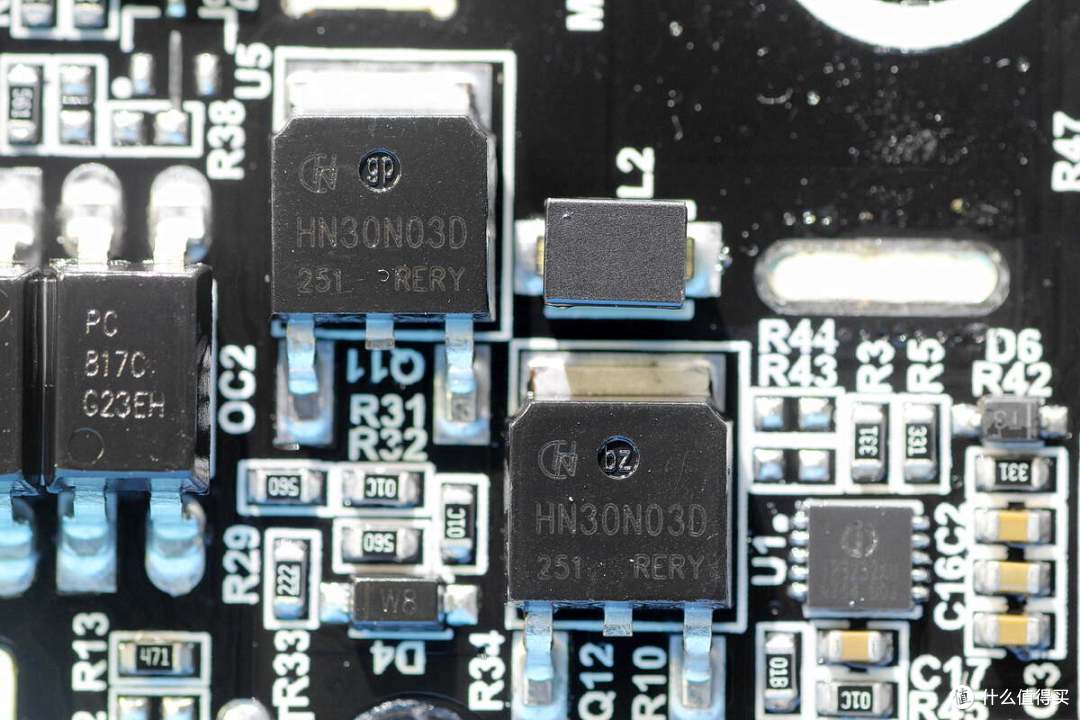

电池保护管和电机驱动开关管均来自辉能微，型号HN30N03D，NMOS，耐压30V，导阻3.1mΩ，采用TO-252封装。

另外两颗开关管型号相同。

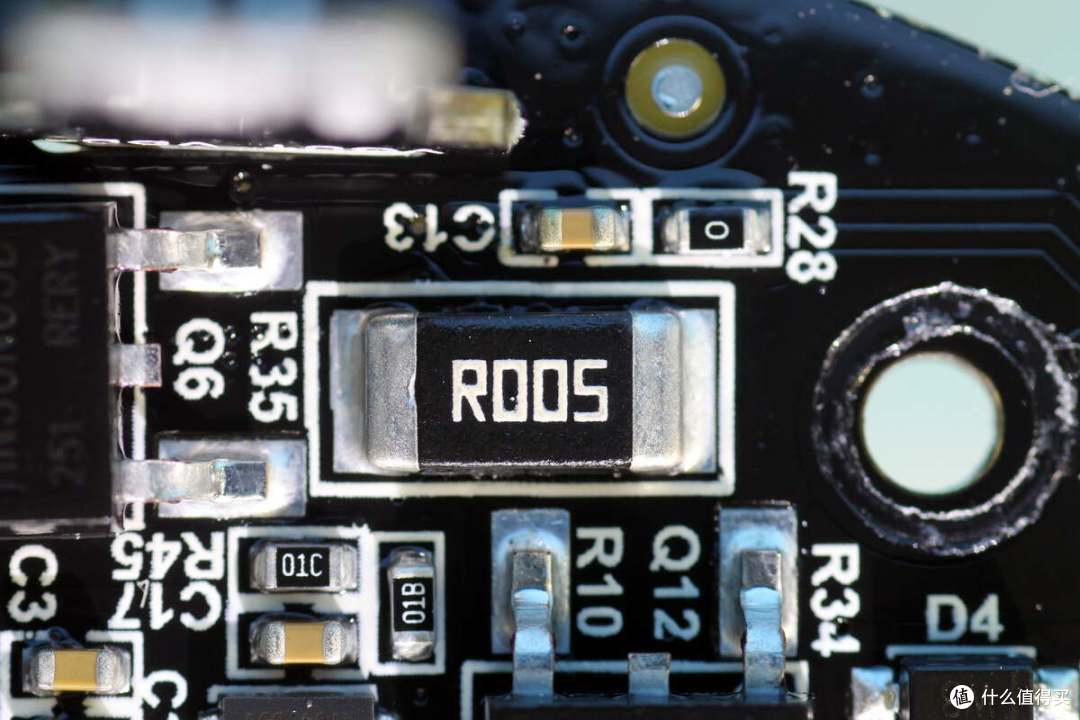

5mΩ取样电阻用于检测电池组电流。

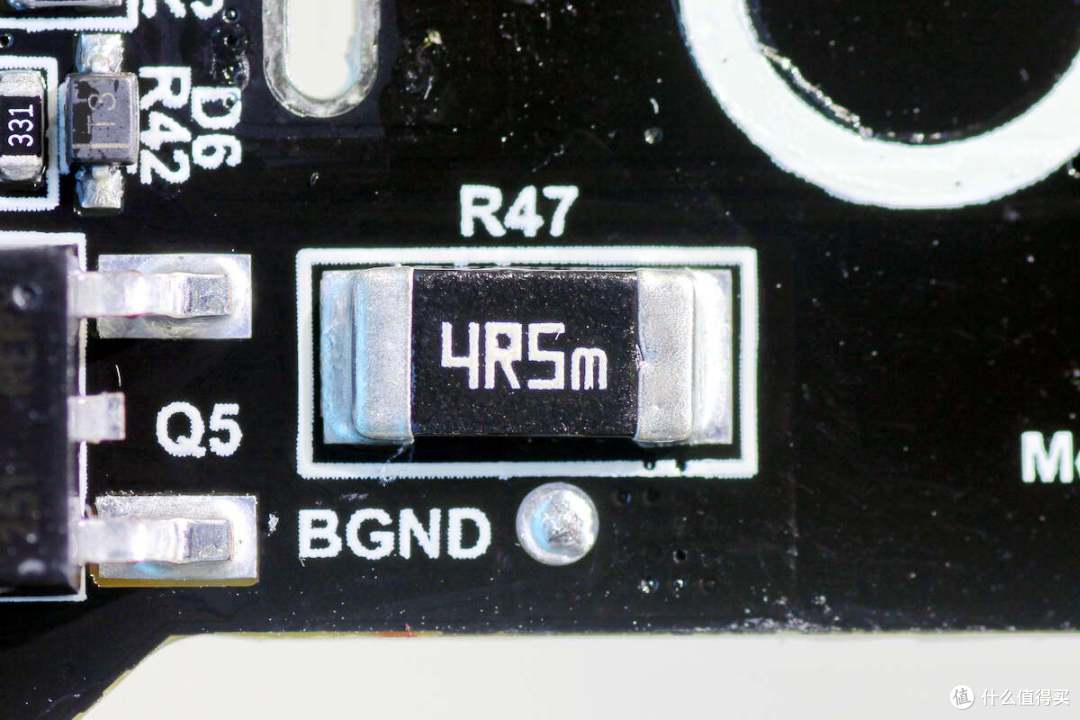

4.5mΩ电阻用于检测电机电流。

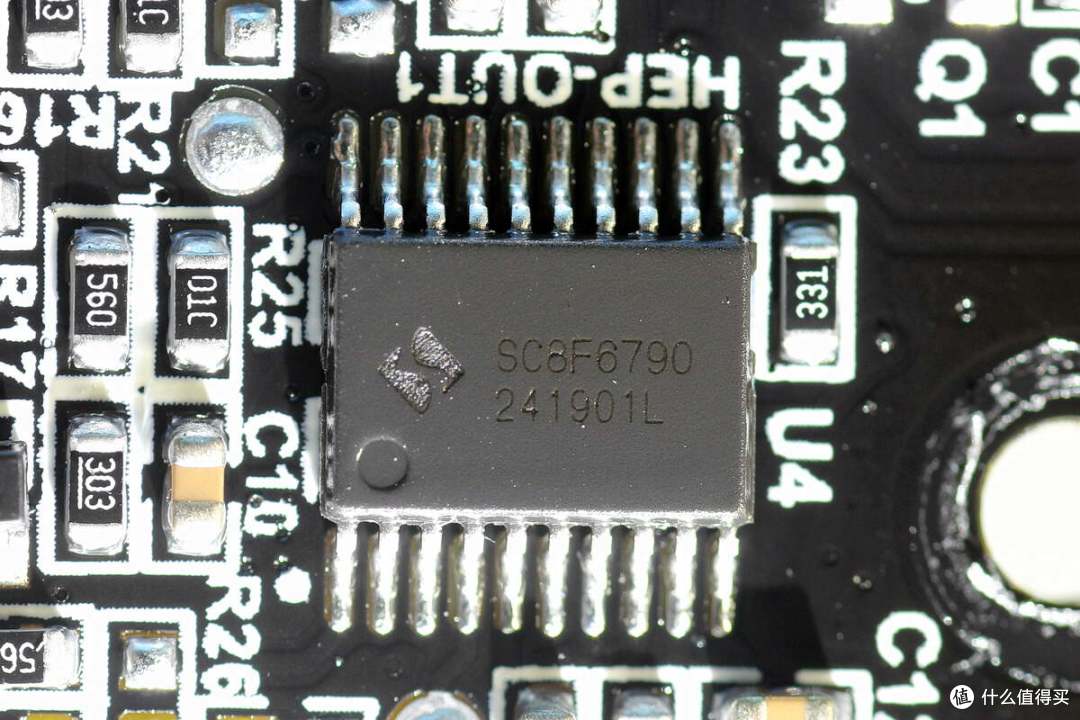

主控MCU来自中微半导体，型号SC8F6790，是一颗RISC内核的FLASH MCU，芯片内置4K*16Bit ROM和336*8Bit RAM，内置8/16MHz RC振荡器，内置12位ADC和电压基准，具备PWM信号输出，采用TSSOP20封装。

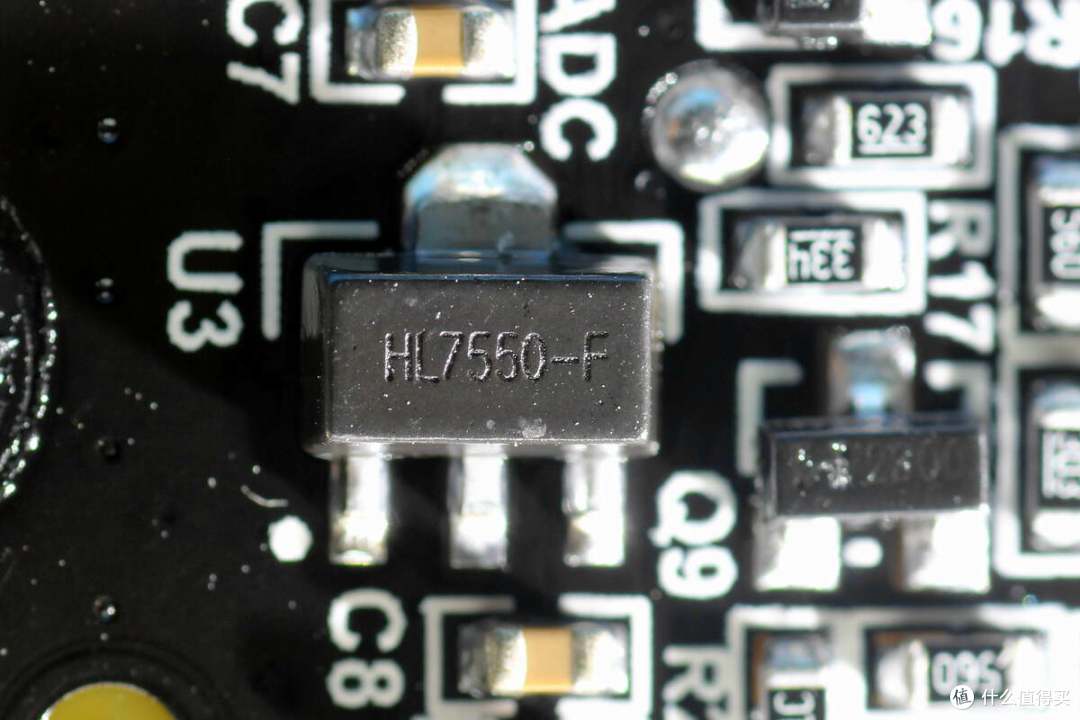

为MCU供电的稳压芯片来自航林，型号HL7550-F，芯片支持40V输入电压，输出电压5V，输出电流为150mA，采用SOT89封装。

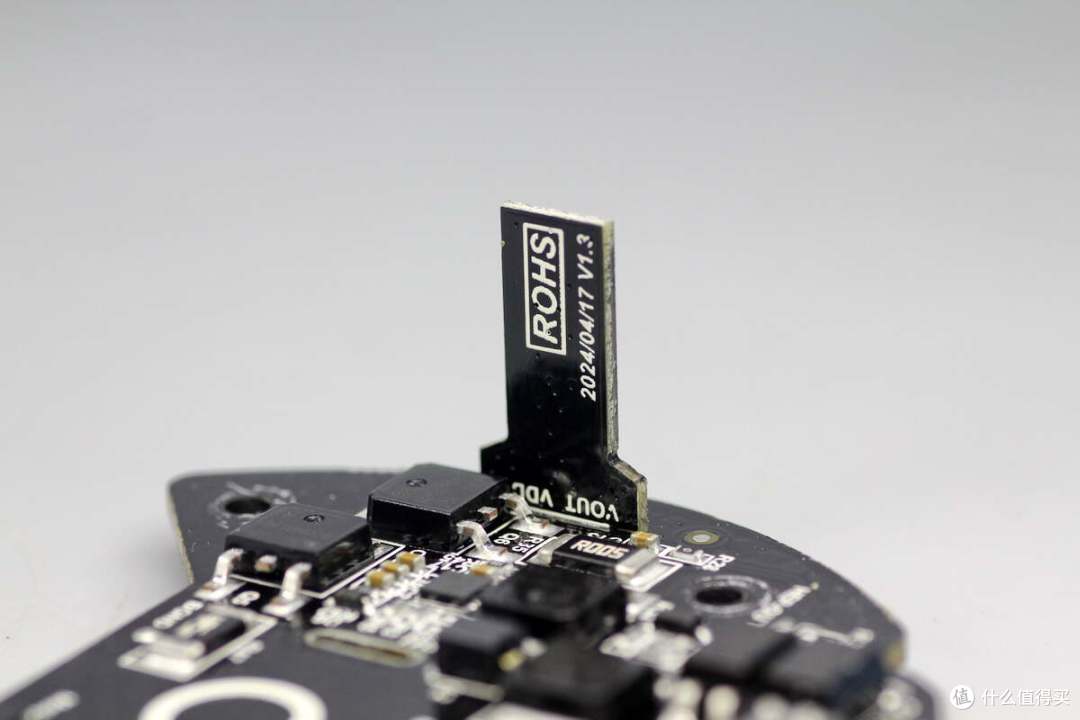

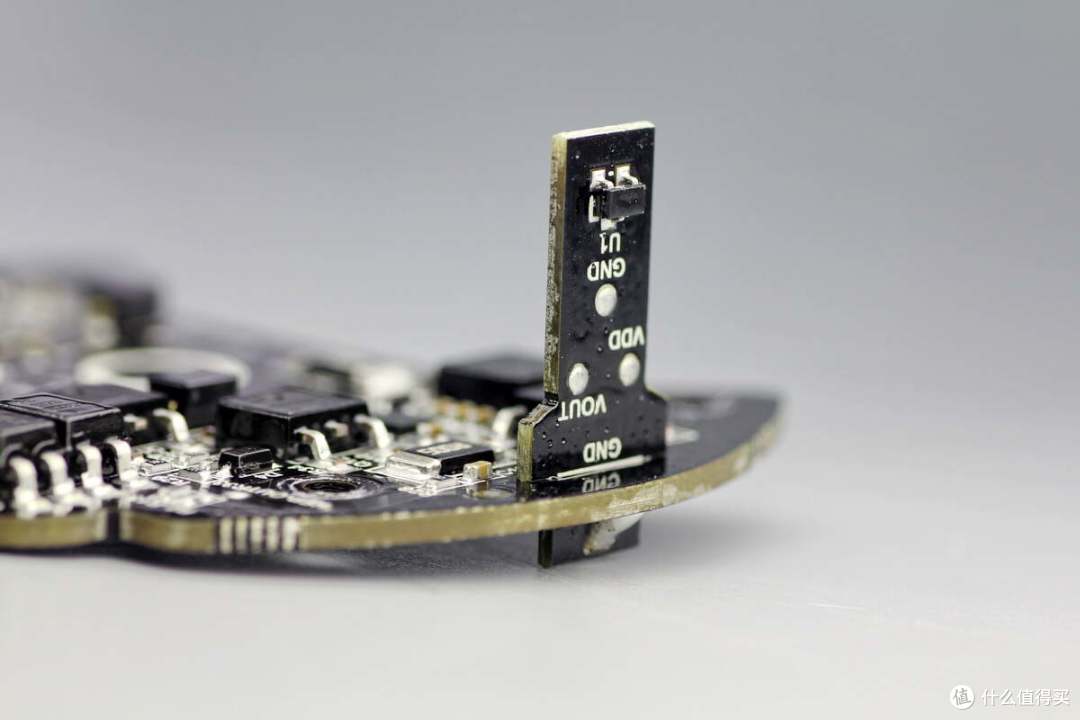

垂直小板上焊接霍尔开关。

小板背面没有元件。

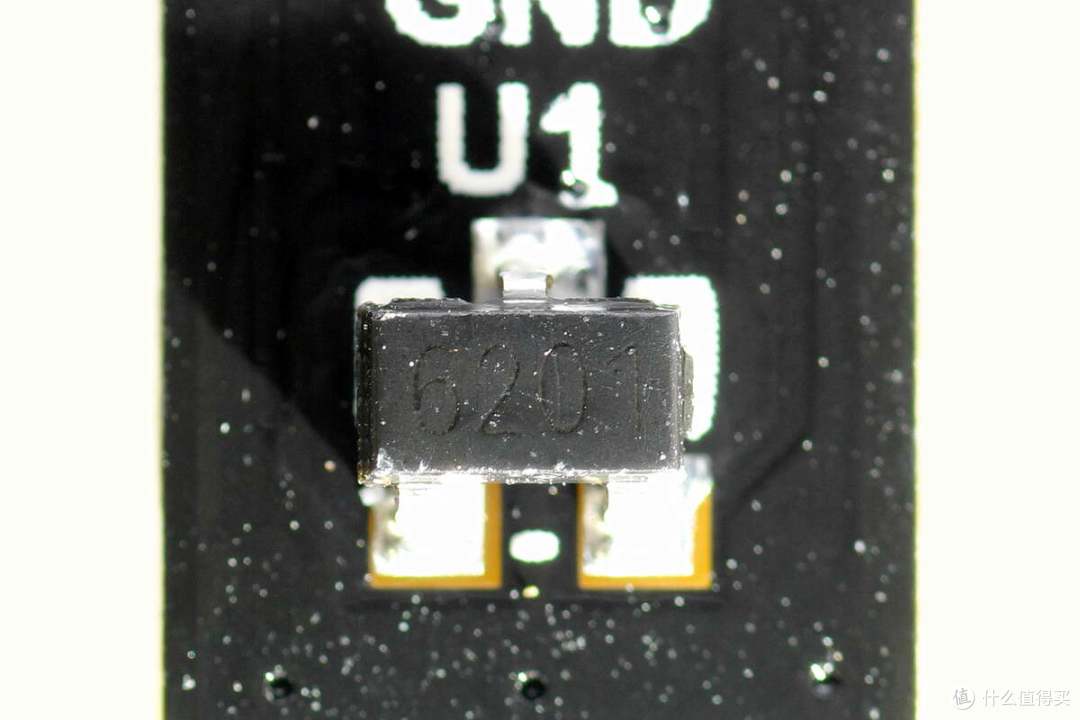

霍尔开关来自芯进电子，型号CC6201，是一颗微功耗、高灵敏度、全极性的霍尔开关传感器，可替代传统干簧管，内部采用CMOS工艺，待机功耗低，特别适用于电池供电的手持设备，支持2-5V工作电压，采用SOT23-3封装。

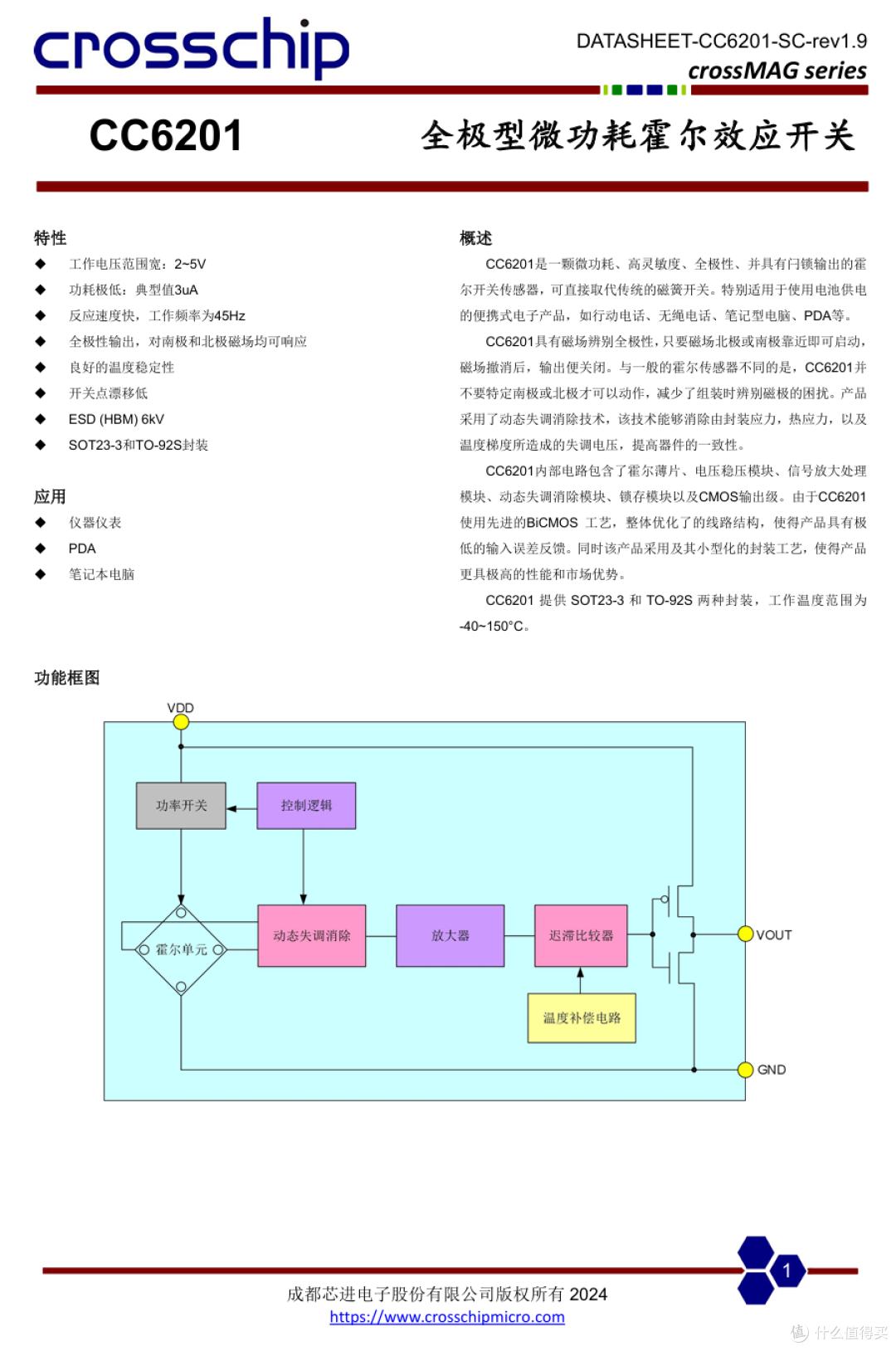

芯进电子 CC6201 资料信息。

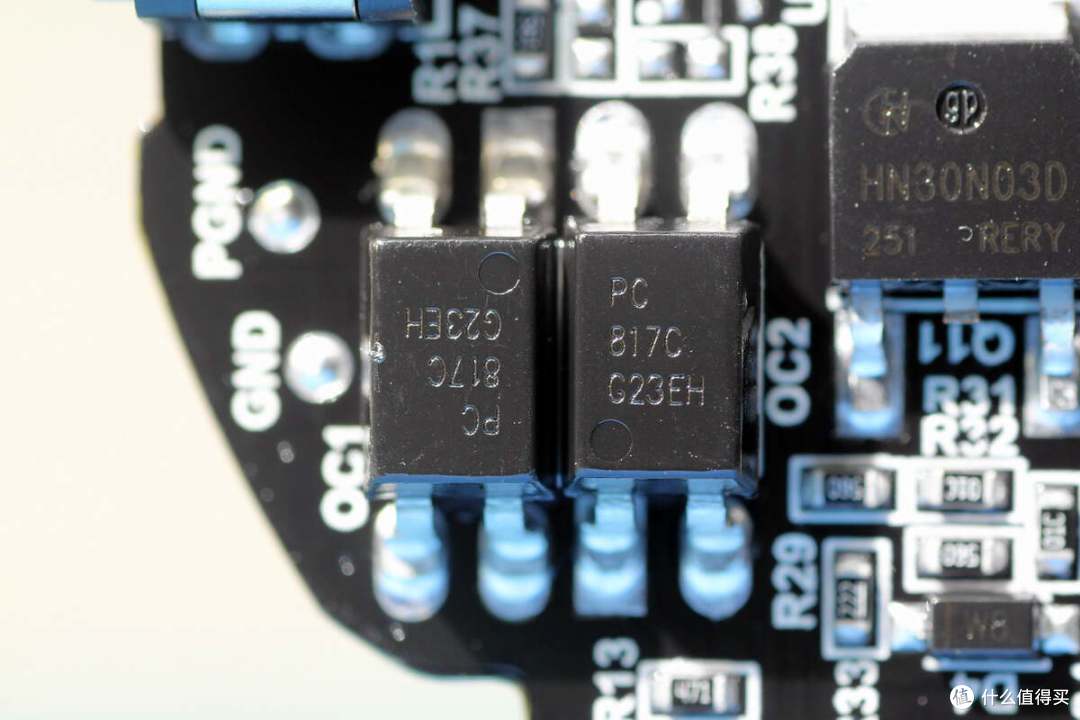

两颗PC817C光耦用于检测控制。

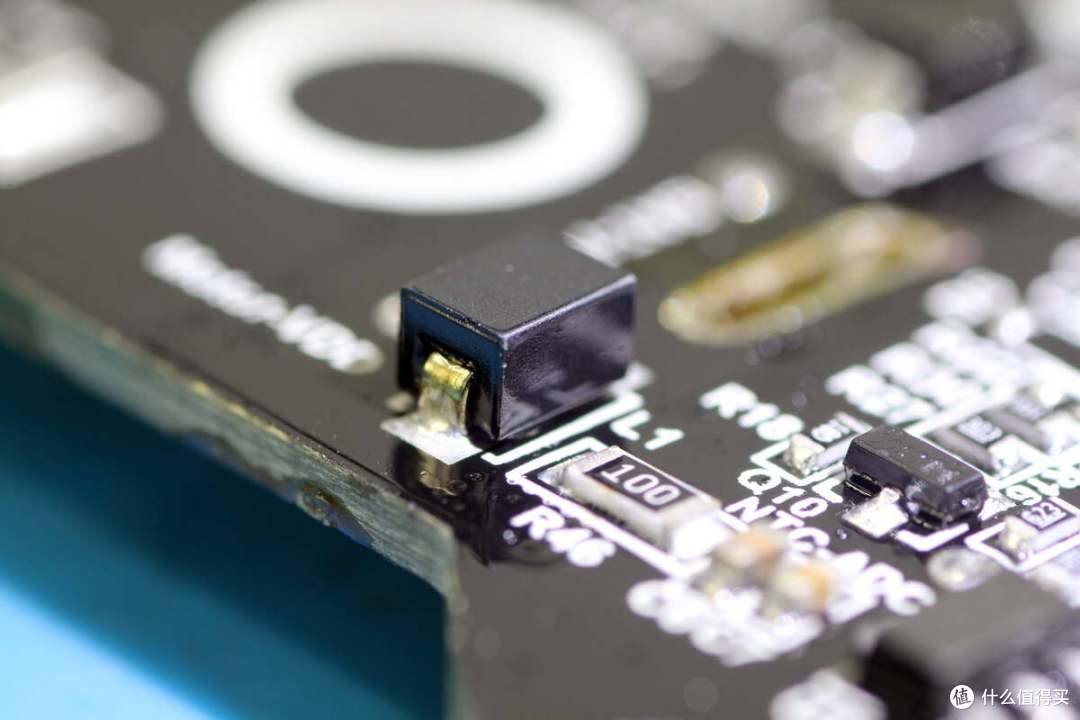

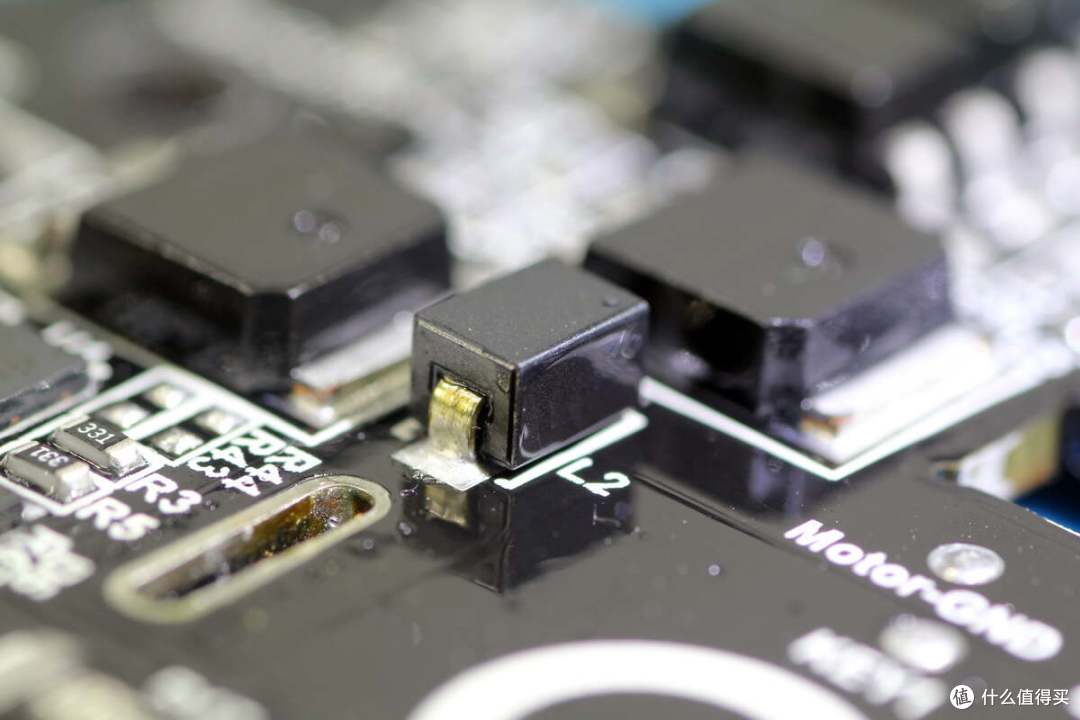

电机引脚串联电感，用于抑制高频干扰。

另一个引脚同样串联电感。

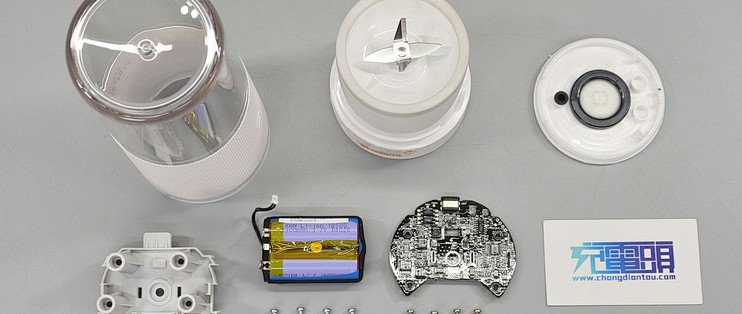

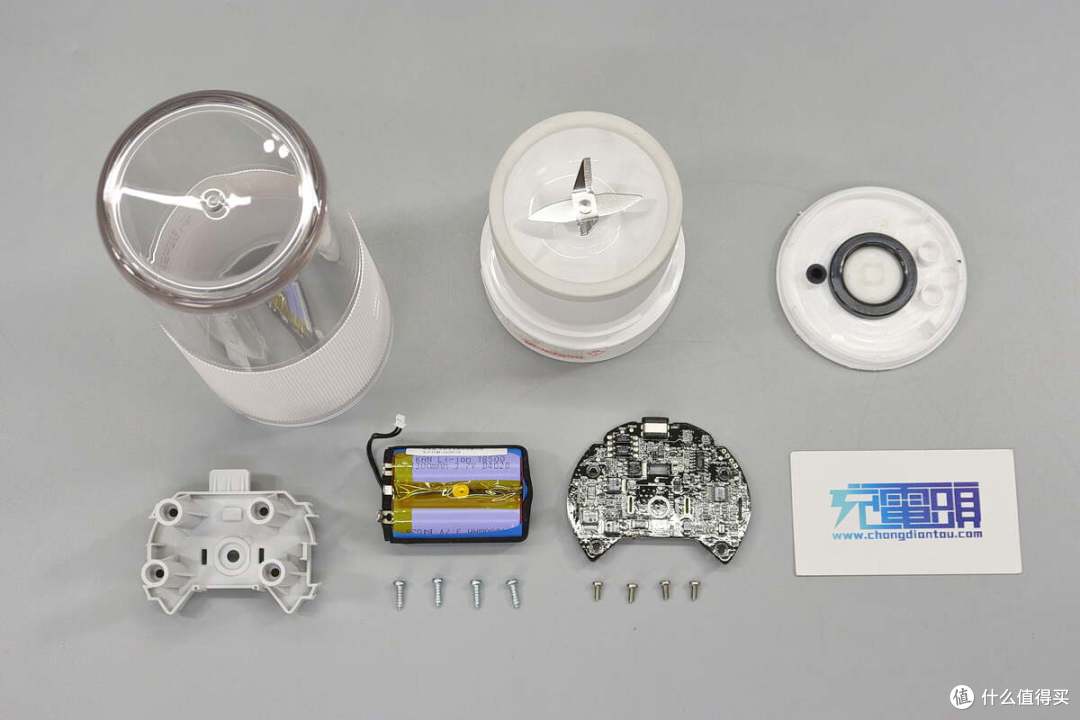

全部拆解一览，来张全家福。

充电头网拆解总结

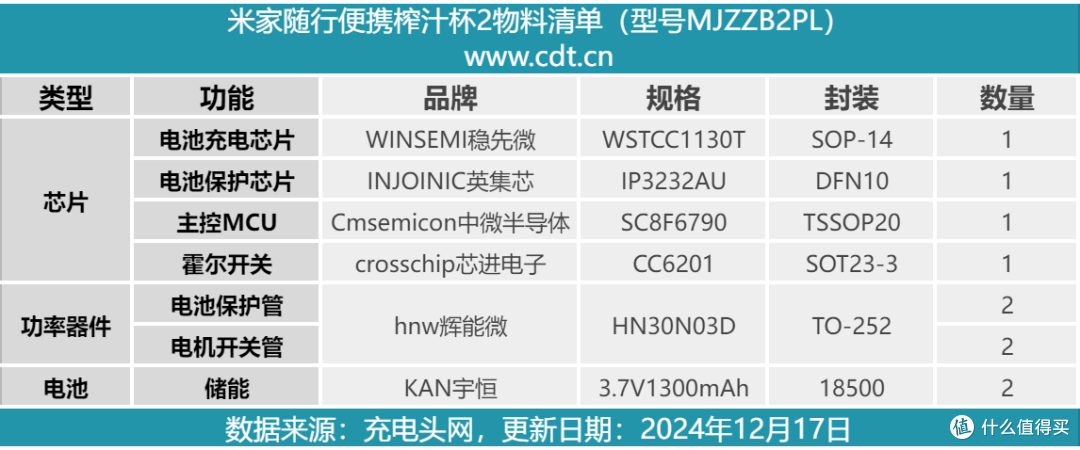

最后附上米家随行便携榨汁杯2的核心器件清单，方便大家查阅。

米家随行便携榨汁杯2采用机芯与杯子分离设计，便于使用。榨汁杯内置19500转强力电机，40秒即可完成果汁榨取。榨汁杯内置1300mAh锂电池，一次充电可榨汁12杯，并且支持冰块和水果。榨汁杯整体采用防水设计，杯子侧面设有磁铁，安装到位后方可使用，确保使用安全。

充电头网通过拆解了解到，米家随行榨便携榨汁杯2采用密封设计，壳体采用超声波焊接，并设有密封圈。电池组和电机与PCBA模块通过焊接连接，在电池组上设有热敏电阻检测温升。电池组采用宇恒18500动力电池，电池容量为1300mAh，支持10C放电，两节电池串联连接。

PCBA模块采用稳先微CC1130T线性电池充电芯片为2串电池充电，电池保护芯片采用英集芯IP3232，主控MCU使用中微半导体SC8F6790，用于检测杯子是否安装到位的霍尔开关采用芯进电子CC6201，通过垂直小板安装。榨汁杯机芯内部通过螺丝组装固定，电池包裹泡棉胶带缓冲，内部做工扎实，用料可靠。
