MATX机箱珠联璧合的搭档，微星B860M MORTAR WIFI迫击炮装机实录

在DIY装机里面一直流传着一句"遇事不决迫击炮"，可见微星迫击炮在众多玩家中地位。Intel新一代的平台Z890发布了很久，而作为装机性价比最高的B860平台也于近期上市。作为主板御三家之一的微星，也在第一时间发布了新一代的微星MAG B860M MORTAR WIFI迫击炮主板。那么微星这款新主板表现如何呢？接下来分享这款新一代迫击炮主板的装机体验。

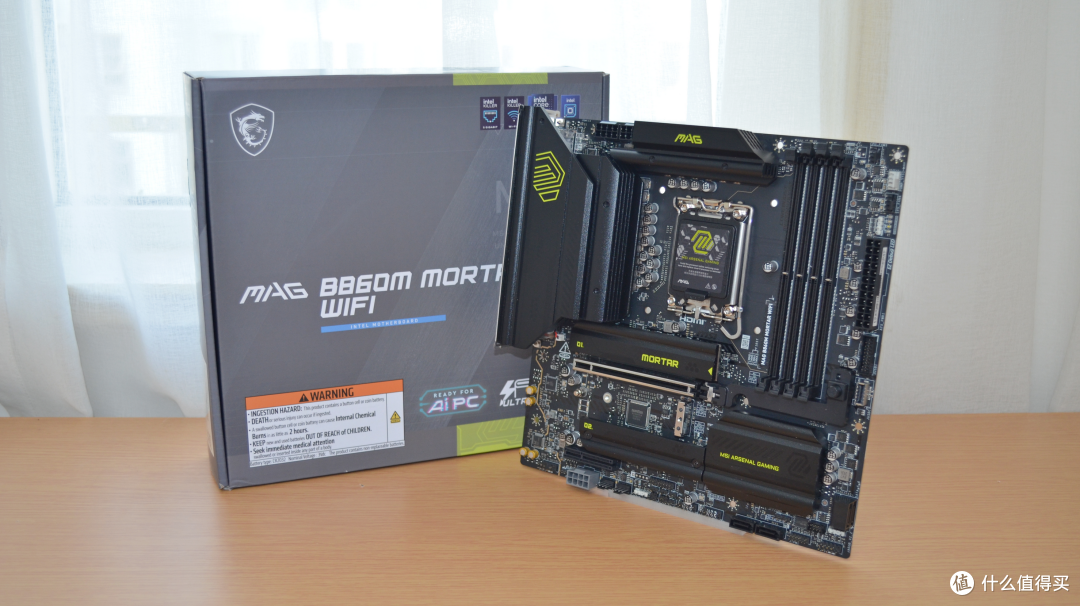

微星MAG B860M MORTAR WIFI迫击炮主板依然继续保持MORTAR主板的设计语言，全新极简风设计，整体科技灰配色为主，灰黑色的金属拉丝纹理，提升了整体的质感。

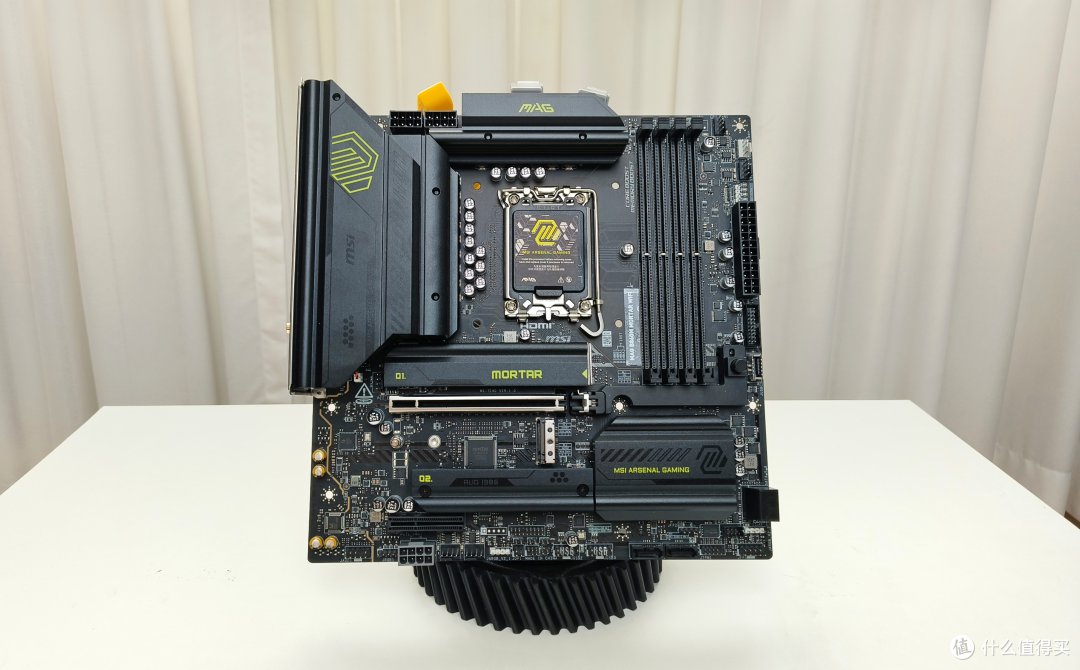

微星MAG B860M MORTAR WIFI迫击炮主板，为标准的M-ATX规格（243.84 x 243.84mm），搭载Intel最新的B860芯片组，6层PCB 板设计，并有 2 盎司铜箔加持，电气传输性能和稳定性都有保障。主板表面配置了大面积覆盖了大面积暗黑风格金属散热装甲，此外还有黄绿配色元素点缀，既增加了整体的美观又提升了主板的辨识程度。

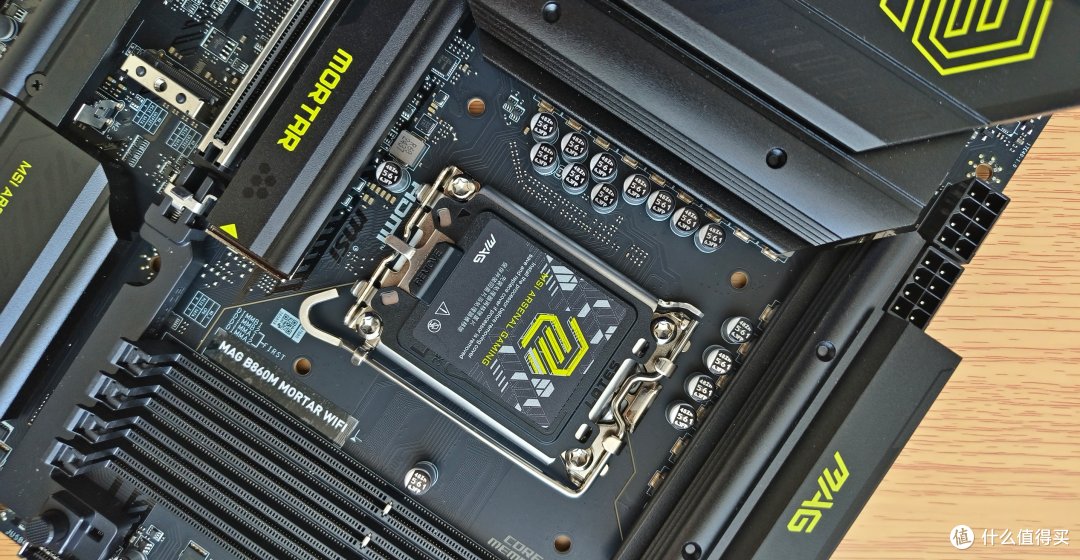

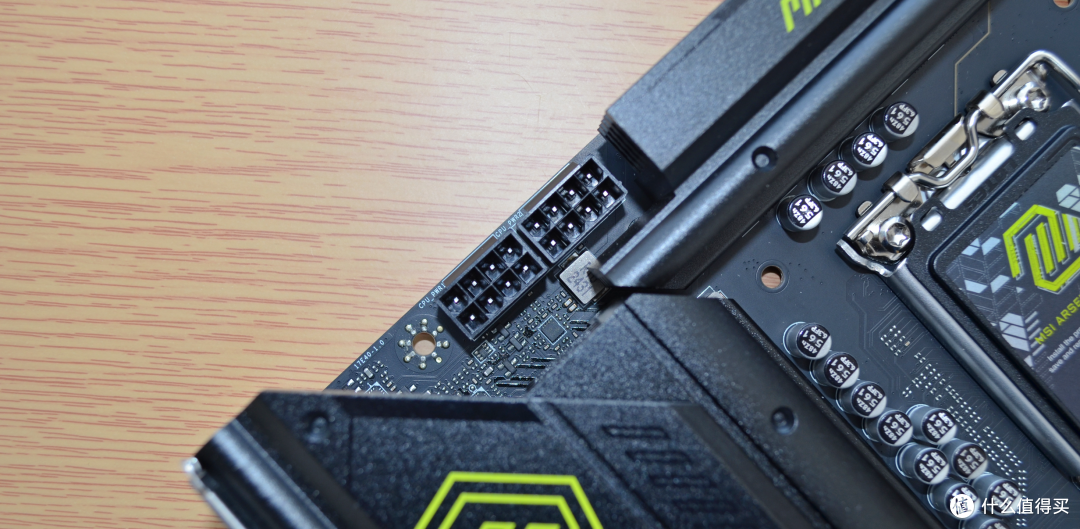

主板采用双8PIN供电，旁边覆盖有两块厚实的黑色VRM散热装甲，装甲侧面开槽式设计，可以有效提高装甲与空气之间的接触面积，提高装甲的的散热性能，搭配上隐藏在主板供电MOS与散热装甲之间的大面积7W/mK高性能导热垫，也保证了主板即使在高性能运行下也能维持高效的散热表现。

供电设计则采用12+1+1+1相，最高可提供60A的能源供应，可以支撑主流的CPU没有问题。其中12相为核心供电、1相为SA供电、1相为GT供电，最后一相为VNNAON供电。

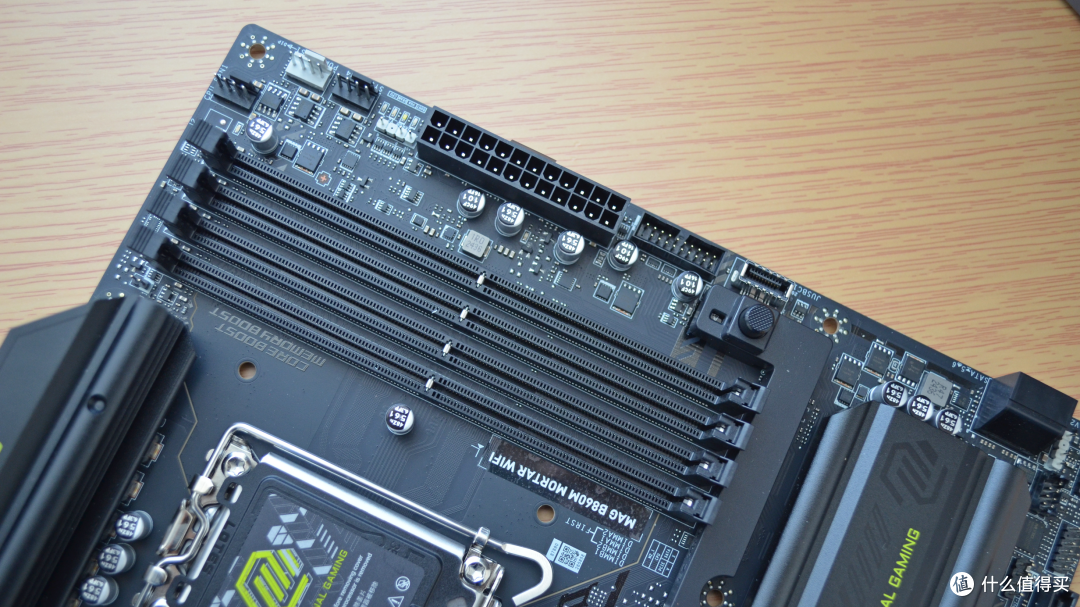

主板配备4根单边卡扣设计的DDR5内存插槽，最大支持256G的内存容量，最高支持内存频率高达9200MT+/s，并且主板还支持IntelPOR Speed和JEDEC Speed两种内存频率模式、支持Intel XMP 3.0内存超频技术。内存槽附件的接口包括有CPU_FAN风扇接口，PUMP_FAN接口，SYS_FAN接口，一个ARGB接口，24PIN主板电源接口，一个前置面板USB-A接口，支持USB 3.2 Gen 1。一个前置面板USB-C接口支持USB 3.2 Gen 2 10Gbps速率。

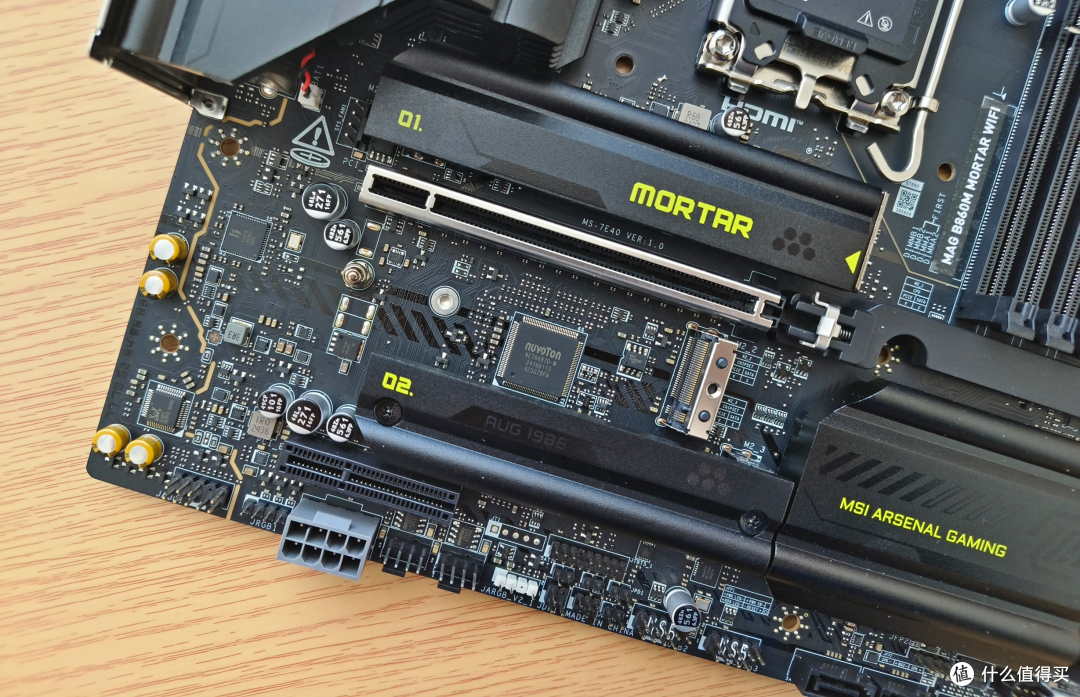

一般MATX主板受版型限制提供2条PCIe拓展插槽，微星MAG B860M MORTAR WIFI迫击炮主板也不例外。近CPU的为PCIeX16规格插槽，CPU直连设计，最高支持PCIe 5.0 x16的传输速率，并覆盖有金属保护。另一个PCIe插槽则为PCIeX4规格，最高支持PCIe 4.0x4的传输速率。在两个PCIe插槽附件分布了3条M.2固态硬盘位插槽，其余2条M.2硬盘位则位于在PCIe插槽之间，两条硬盘位由芯片组提供，均支持PCIe4.0 x4的传输速率，第三条插槽也配备了金属散热装甲。

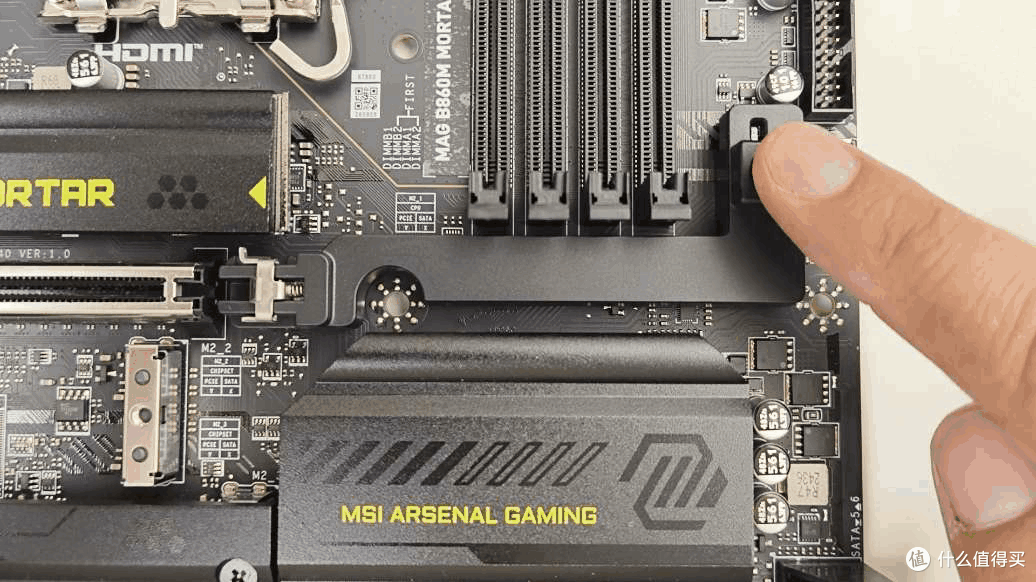

主板底部左侧有2个USB接口，2个SYS_FAN接口，1个ARGB接口，1个12V RGB接口，音响接口。灰色的8PIN是PCIE辅助供电接口，可以将电源线连接给PCIE提供额外的供电容量。另外最上方的M.2插槽除了覆盖冰霜装机之外，还提供了免工具的快拆设计，仅需轻轻一按即可轻松打开。显卡插槽也同样采用了快拆设计，

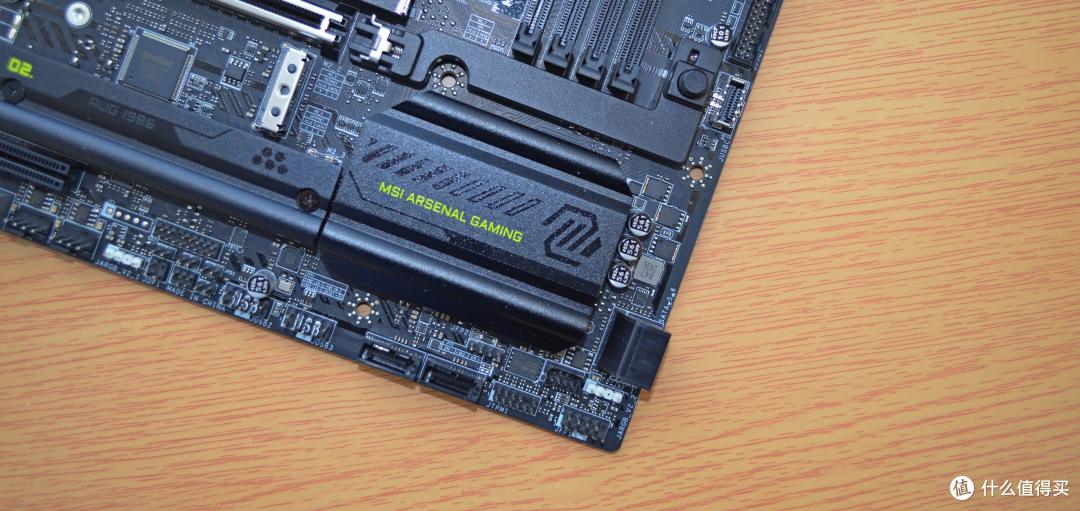

主板的右下侧开机跳线接口区域则有4个SATA硬盘接口，所有接口均支持SATA 3.0 6Gbps/s的传输速率，其中两个接口还采用了90°转置的设计，使布线更加方便。

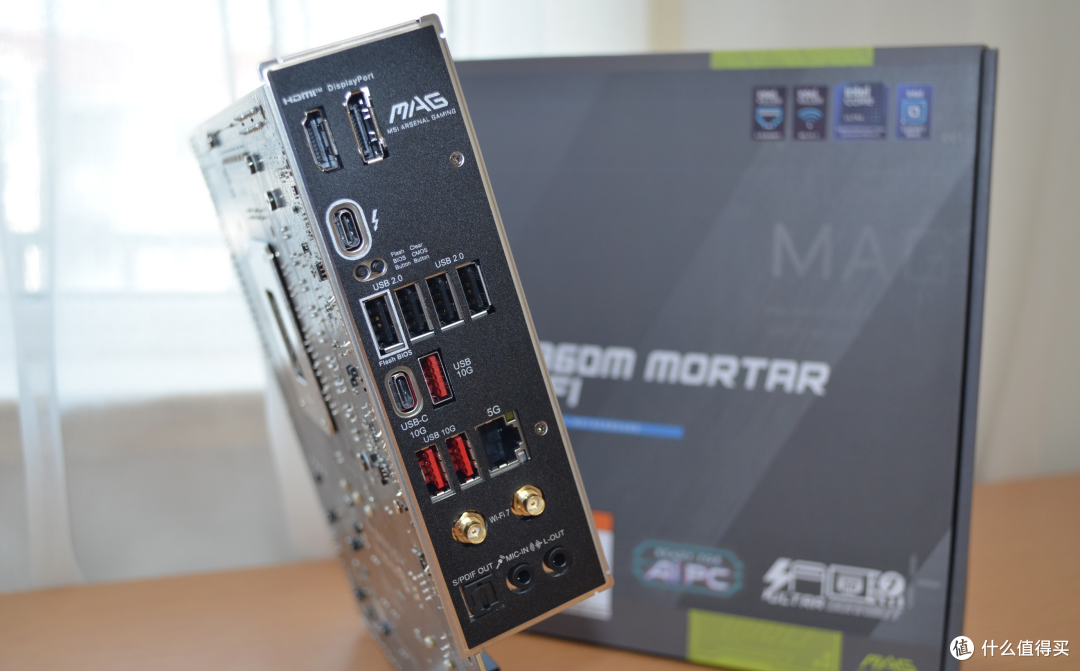

全黑配色一体式后置I/O面板，最上方为HDMI 2.1视频接口*1、DP1.4视频接口*1，往下则为支持雷电4传输协议的Type-C数据接口*1、Flash BIOS按钮*1、Clear CMOS按钮*1、USB 2.0接口（黑色）*4、USB 10Gbps Type-C接口*1、USB 10Gbps Type-A接口（红色）*3、1个5G LAN有线网络接口、2个支持WIFI 7和蓝牙5.4无线传输协议的WIFI天线快装接口以及1组包含S/PDIF和3.5mm的音频接口。

本次装机还用到了如下的配件，以方便我们体验微星MAG B860M MORTAR WIFI迫击炮主板。

• CPU：英特尔® 酷睿™ Ultra 7 处理器 265K

• 主板：微星（MSI）MAG B860M MORTAR WIFI 迫击炮主板

• 内存：雷克沙 Ares战神之刃 黑色 16GBX2套装 DDR5 7200

• 显卡：索泰（ZOTAC）GeForce RTX 4080 SUPER 16G OC 月白

• 硬盘：希捷（SEAGATE）酷玩540 1TB PCIe5.0×4

• 水冷：zalman思民 ALPHA阿尔法2 DS 360水冷

• 电源：安耐美（Enermax）电源850W 金竞蝠GM850 白色

• 机箱：爱国者（aigo）星璨岚屏显版 白色

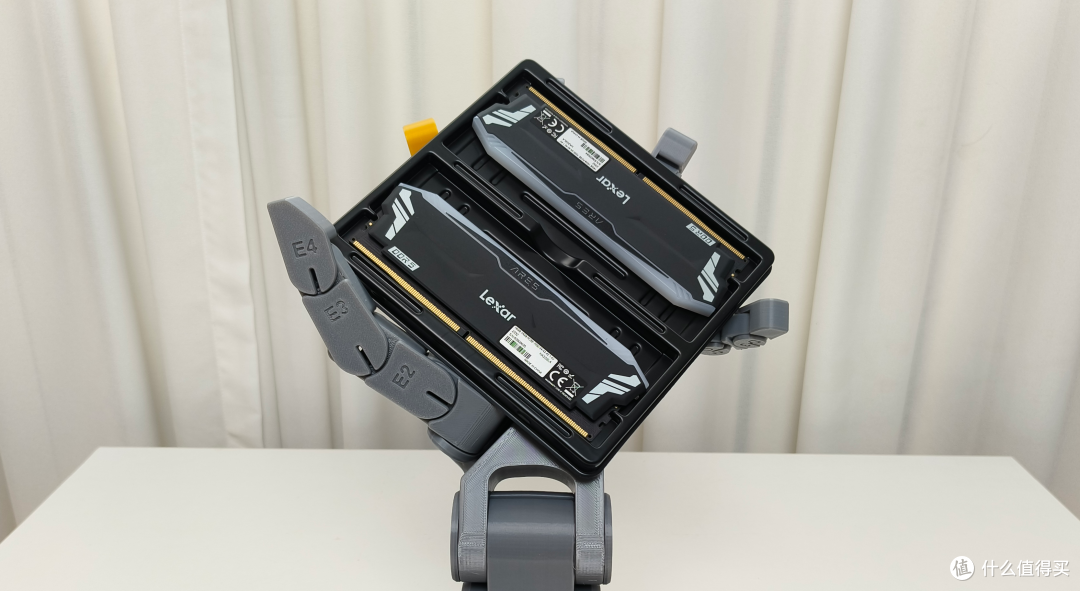

雷克沙 Ares战神之刃 黑色 16GBX2套装 DDR5 7200

随着DDR5产品的普及，使其价格不再昂贵，售价也降至玩家可接受的水平，目前主流的平台都支持DDR5。DDR5平台目前拥有拥有较高XMP频率、更大容量的版本，可选择性也是眼花缭乱。本次装机内存选择的是雷克沙Ares战神之刃 DDR5 7200 16GBX2套装。

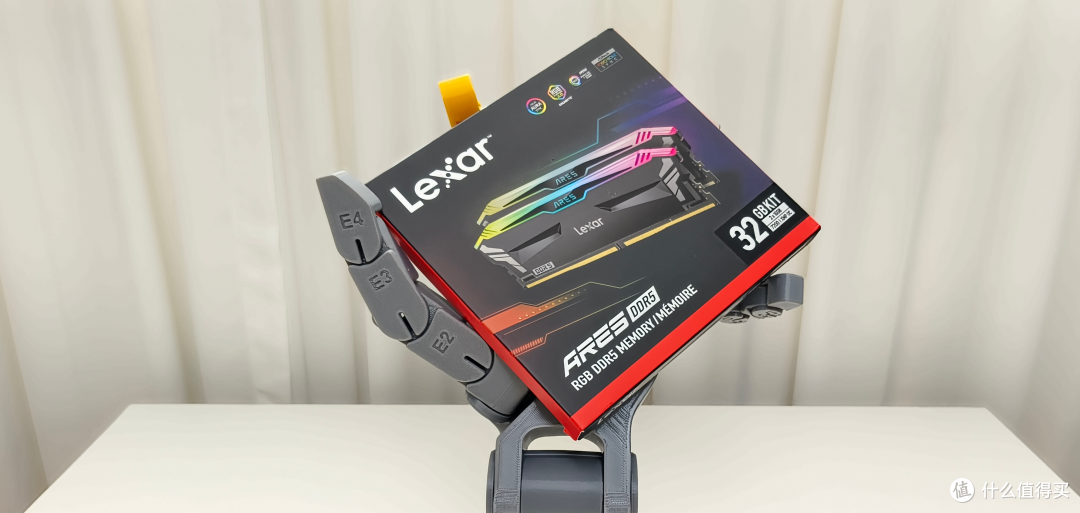

Lexar雷克沙ARES系列DDR5内存均采用家族式的包装与外观设计风格，包装正面印有品牌Logo、产品图、名称、类型与部分基础参数，右上角带有内存支持的各家主流RGB灯控技术，在包装整体元素方面也应用了红色线条、彩色纹路等，凸显电竞风格与RGB特性。

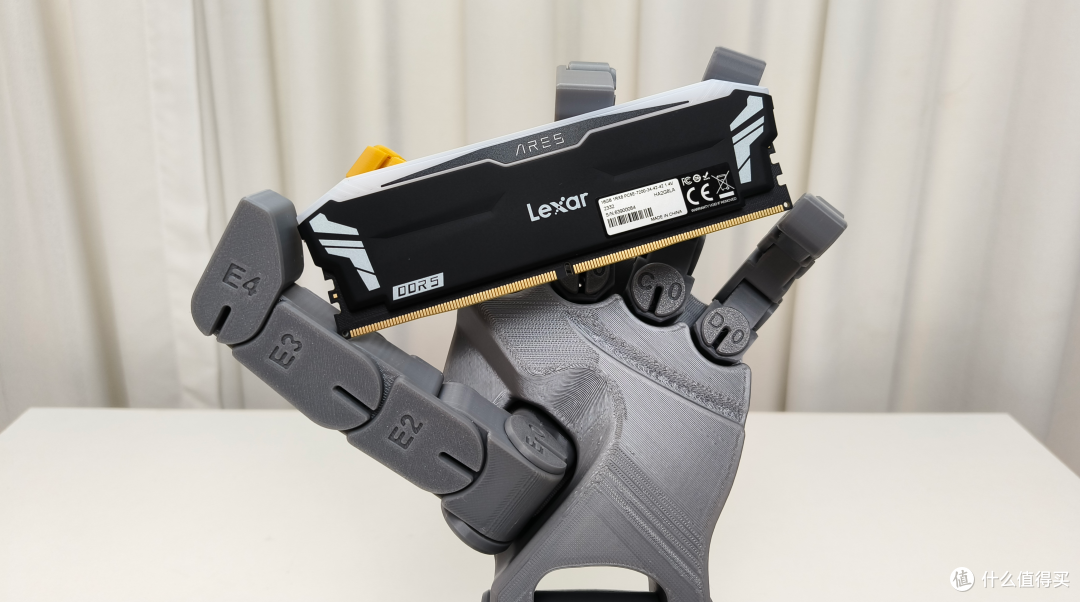

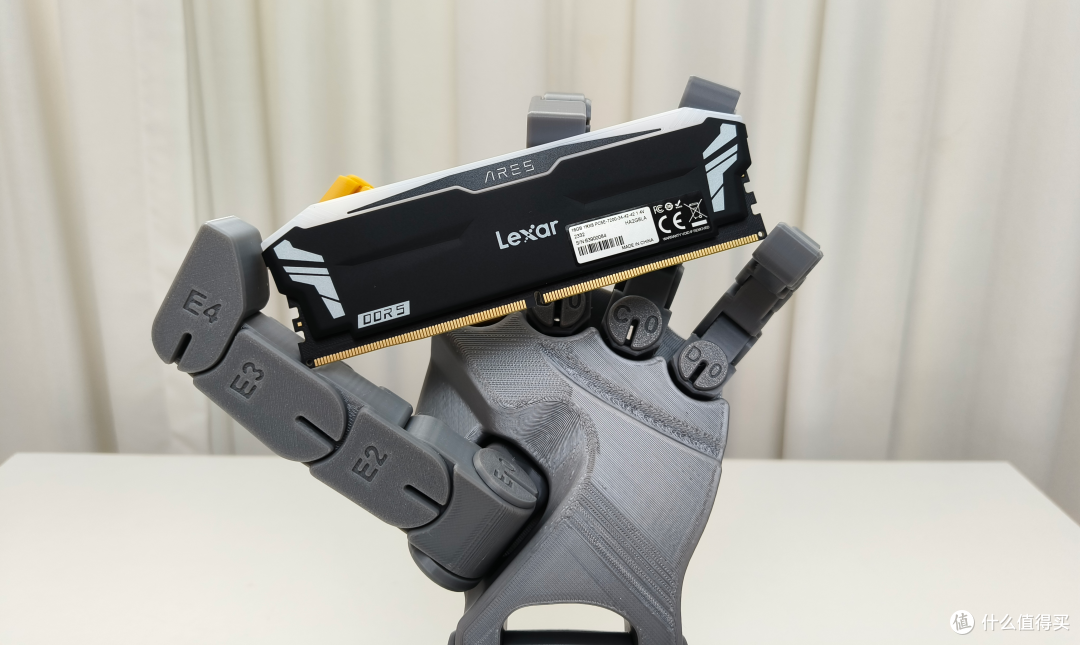

马甲设计方面同样采用Lexar雷克沙ARES系列的家族化设计，马甲为铝合金冲压成型+表面阳极氧化工艺，并通过导热垫与内存颗粒接触辅助散热，马甲主体丰富的表面轮廓与图案设计，结合顶部磨砂半透明表面的RGB灯条，使其在玩家的硬件装备中更加醒目。

内存颗粒采用了先进的 SK 海力士 A-die 颗粒，这种颗粒以其卓越的性能和稳定性而闻名，能够为用户提供高速的数据传输和可靠的运行保障。7200MHz 的频率意味着它能够轻松应对各种高负载场景，无论是大型游戏的快速加载，还是复杂的多任务处理，都能游刃有余。

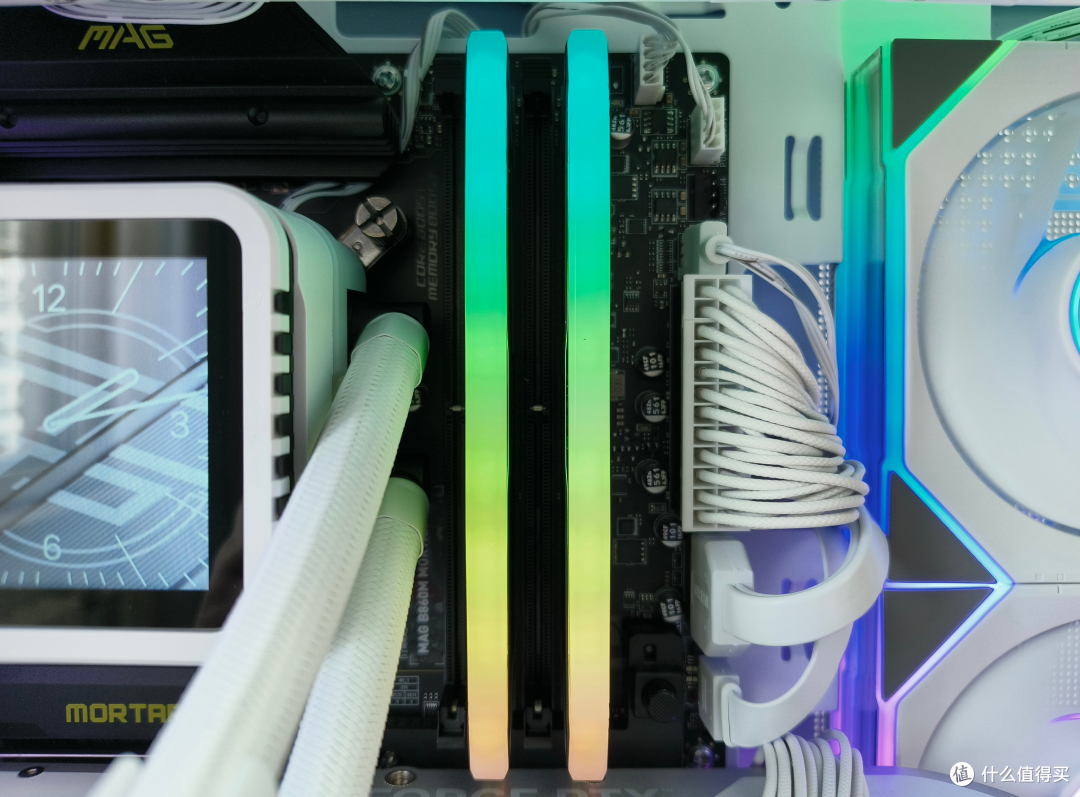

RGB灯效也是标配，内置了8颗高亮度LED，支持各大主板厂商的灯效同步，还能用Lexar自家的软件随心所欲地调灯效，搭配整机的光污染效果更佳。

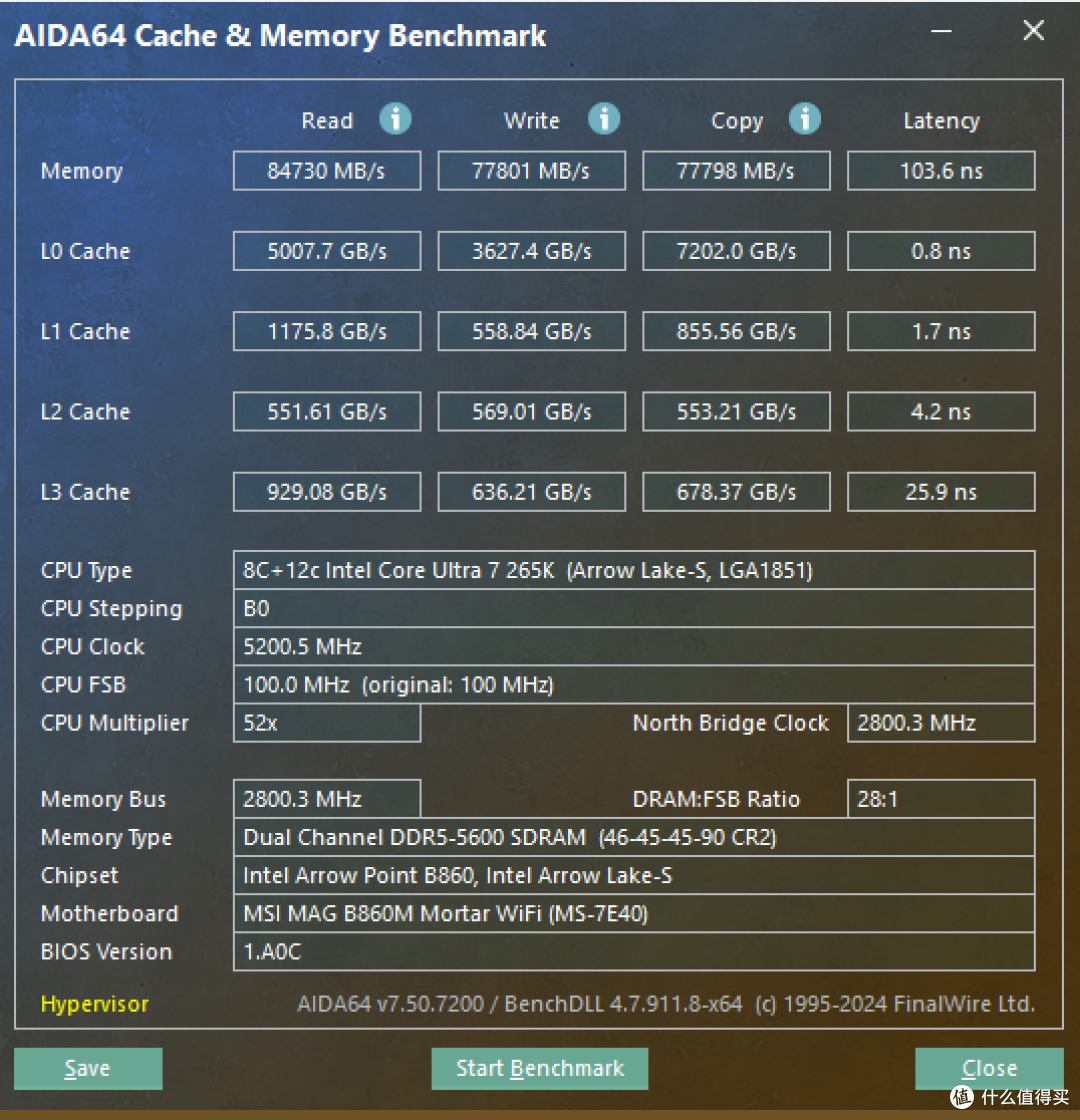

在微星MAG B860M MORTAR WIFI迫击炮主板默认BIOS参数下，内存运行在5600MHz下，读取速度为84730MB/s，写入为77801MB/s，拷贝为77798MB/s，延迟为103.6ns，时序为46-45-45-90。

微星微星MAG B860M MORTAR WIFI迫击炮主板开启XPM后，内存运行在7200MHz下，读取速度为105.61GB/s，写入为93805MB/s，拷贝为97435MB/s，延迟为87.6ns，时序为34-42-42-84。看你看出来不论是读取写入速度亦或是延迟、时序都有了较大的提升。

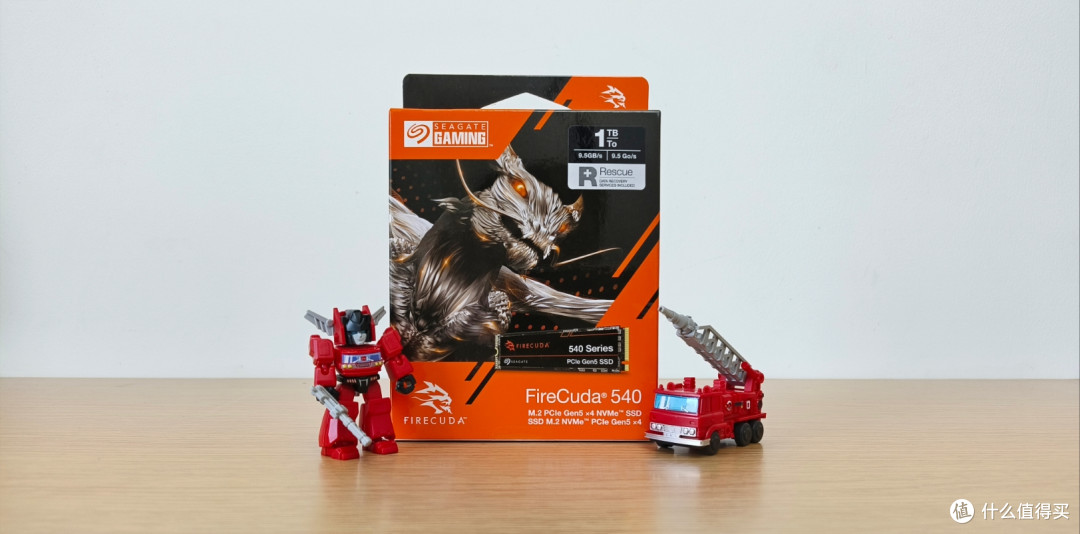

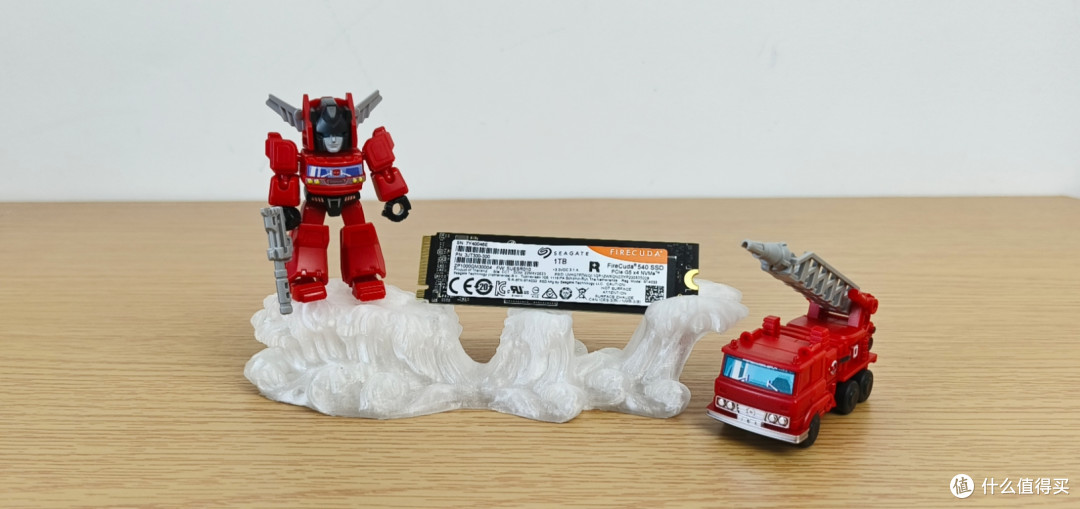

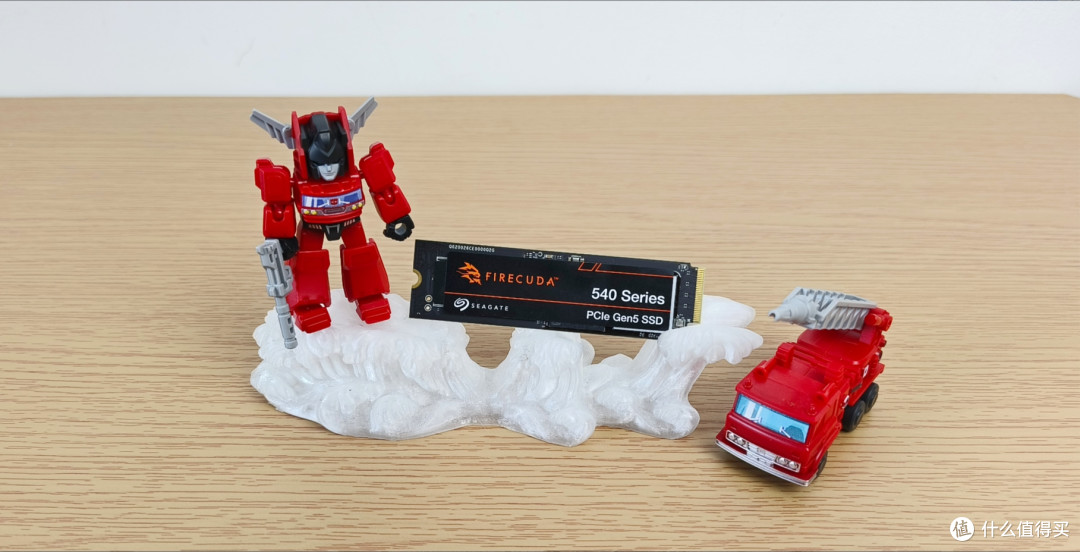

希捷（SEAGATE）酷玩540 1TB PCIe5.0×4 SSD

希捷酷玩540系列为新一代PCIe 5.0 SSD固态硬盘，该系列固态硬盘采用了群联PS5026-E26主控芯片，由TSMC 12nm生产工艺制造，具有两颗ARM Cortex-R5架构的处理器以及三颗协作处理器，计算能力不俗。同时这款主控支持多达8个NAND闪存通道读写，32CE片选信号，并符合NVMe 2.0标准。还支持第五代LDPC纠错引擎、RAID ECC、端到端数据路径保护机制等技术，可以确保数据更完整，增加SSD使用寿命。而AES-256、TCG-Opal和Pyrite 2.0等安全保护技术也在它的支持之列。

希捷酷玩540 1TB标称高达9500MB/s的顺序读取速度和8500MB/s的顺序写入速度，2TB版本高达10,000MB/s的顺序读取速度和10,000MB/s的顺序写入速度。1TB容量款提供180万小时的平均故障间隔时间（MTBF）和高达1000TB的总写入字节数（TBW）。2TB容量款提供180万小时的平均故障间隔时间（MTBF）和高达2000TB的总写入字节数（TBW）。

作为一个存储大品牌，希捷在售后服务上面自然也不含糊，希捷酷玩540随附三年内原厂数据恢复服务（Rescue Data Recovery Services）1次和五年有限质保。要知道市面上第三方数据恢复都是按照容量大小来收费，而1TB容量的数据恢复收费就十分昂贵，这无疑是给你的固态硬盘赠送了三年的保险，十分的良心。

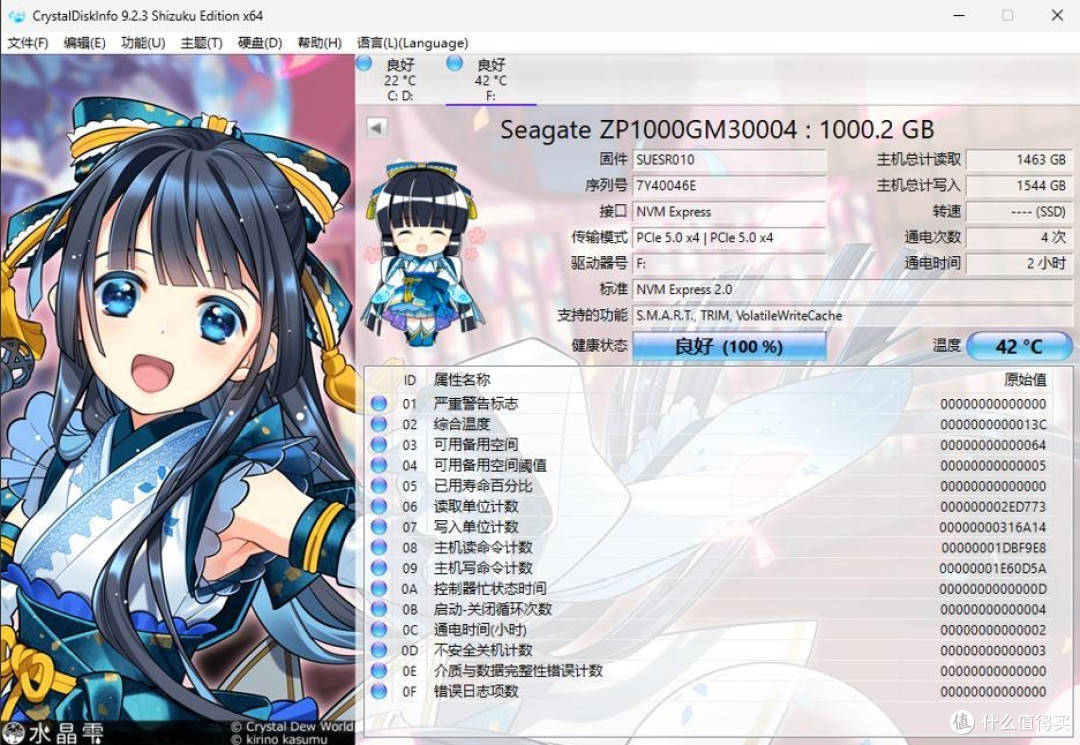

通过 CrystalDisklnfo我们可以清晰地看到传输模式为PCIe 5.0x4，在经过2个小时的连续读写测试后，空闲状态时候希捷酷玩540温度控制为42℃。

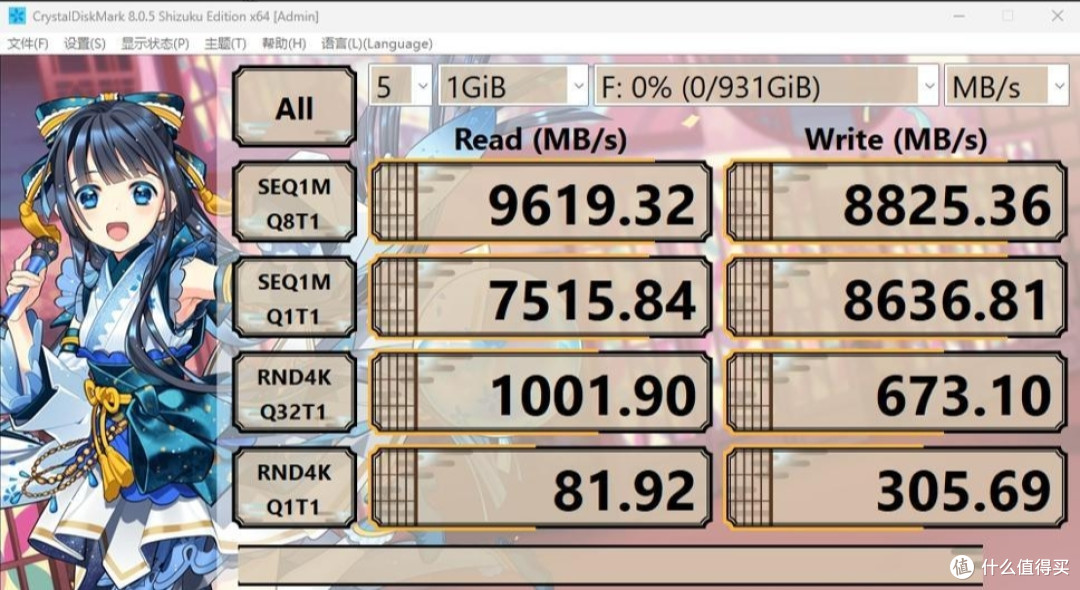

经过CrystalDiskMark速度测试，顺序读取最高速为9619MB/s，顺序写入最高速为8825MB/s 符合官方宣传的数据。

作为系统盘时，开机时候的温度仅为32℃，可以看出酷玩540在温度控制方面相当优秀。

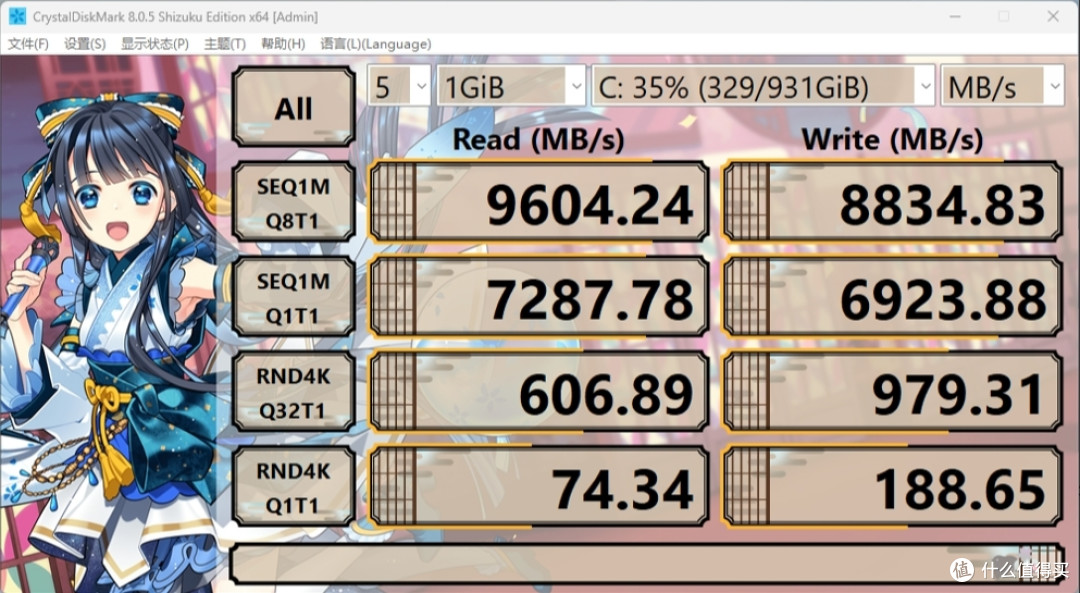

当硬盘使用率在35%的时候，经过CrystalDiskMark速度测试，顺序读取最高速为9604MB/s，顺序写入最高速为8834MB/s，对比硬盘初始化时的读取写入速度可以说是没什么差别，可以看出硬盘的读写速度非常的稳定。

zalman思民 ALPHA阿尔法2 DS 360水冷

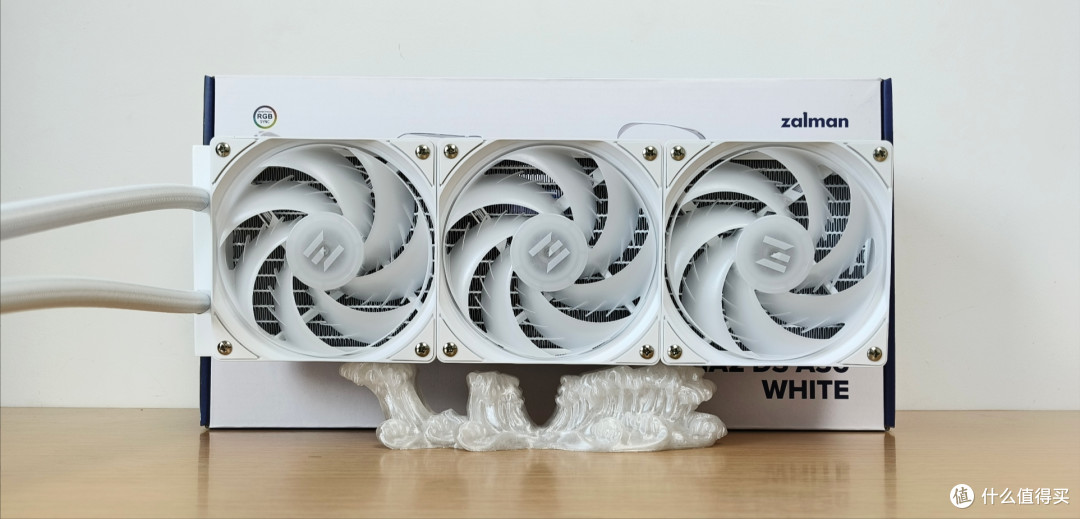

zalman思民 ALPHA阿尔法2 DS 360水冷采用了简洁的白底包装，有黑白两色可供选择，另外还有240水冷会在后续上市。思民阿尔法2 DS 360水冷散热器预装3把幻彩ARGB风扇AF120。白色扇叶采用了鲨鱼鳍环形设计来降低共振问题，同时也优化了风道。AF120风扇转速为600-2000RPM，最大风量为69.12CFM，全速运转噪音在29.7dB左右，既保证足够的散热效果又能保障运行时候的静音。

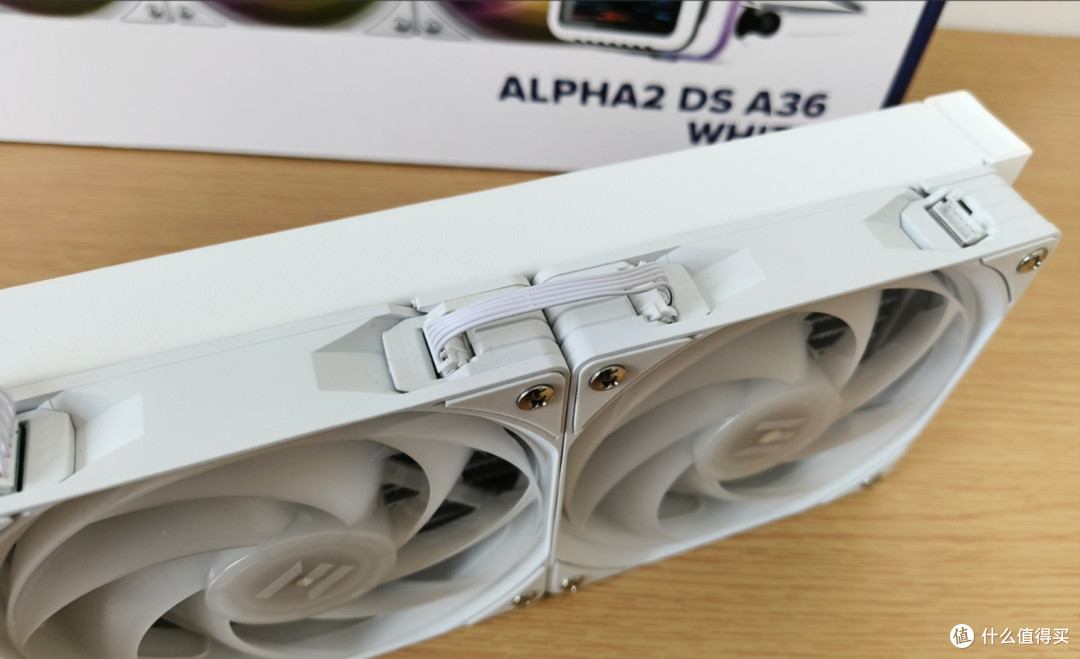

思民阿尔法2 DS 360水冷散热器采用了多风扇串联技术，添加了菊花连接线设计，通过短线将两把风扇连接起来，最后只需要一根线连接主板或是集线器对应接口即可，简化布线来降低机箱内部理线的难度。

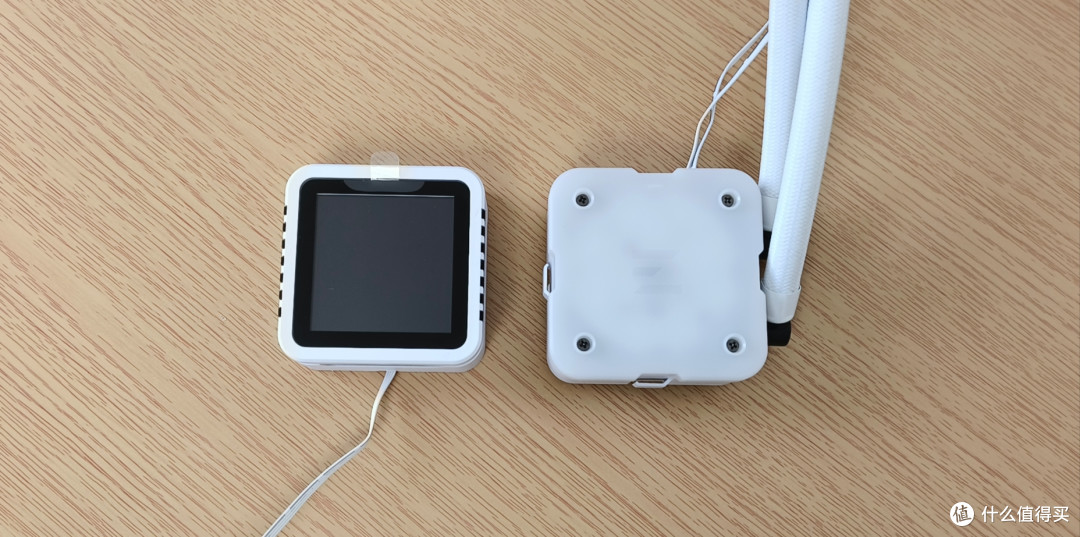

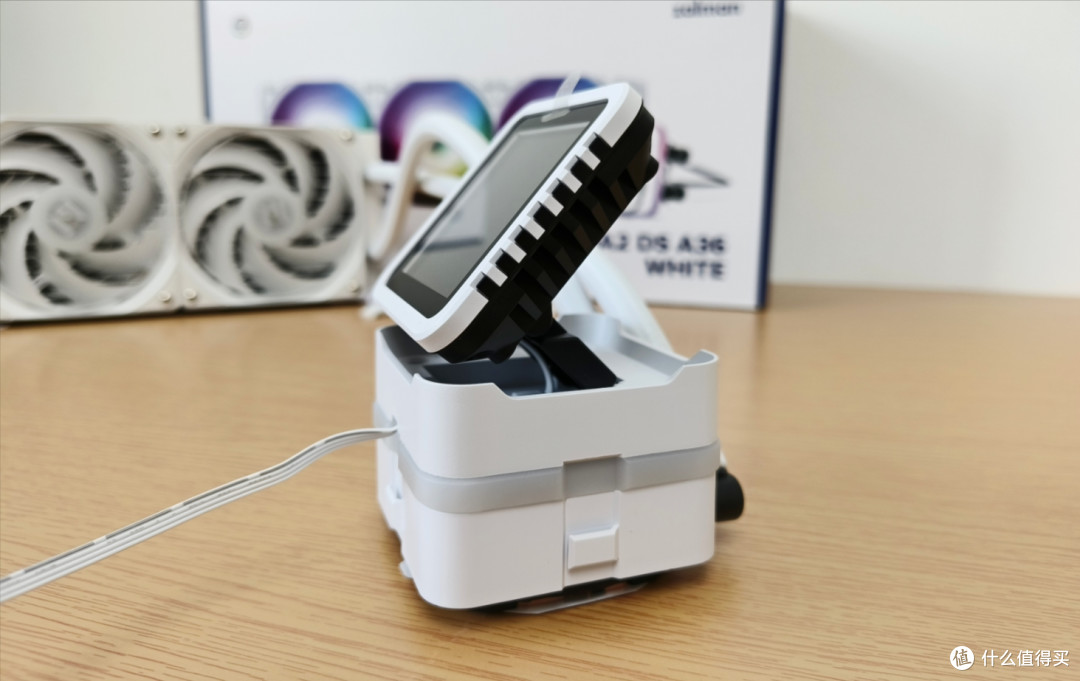

水冷头自带一个分离式磁吸屏幕，屏幕为2.73英寸LCD高清屏，支持自定义显示内容，分辨率达到了320×320，显示效果比较不错，刷新率为30Hz。

这个屏幕除了可以磁吸调整位置，或者贴到机箱的其他位置之外，还还支持±90°倾角调整，为用户提供了极高的自由度展示，解决了屏幕只能单一朝向显示的问题，满足用户的不同需求。

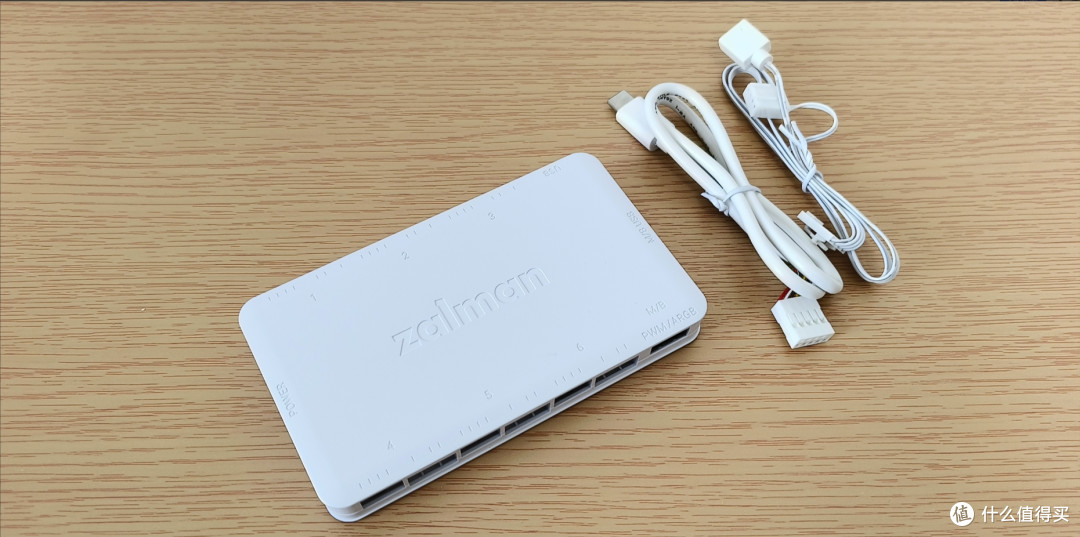

附赠的多功能集线器除了提供6个ARGB接口和6个4PIN 风扇接口外，还提供了USB转接口。供电接口为SATA接口，另一端的Type-C接口通过转接线来连接主板USB接口以便我们可以通过软件来控制连接到集线器的风扇转速和ARGB灯光。

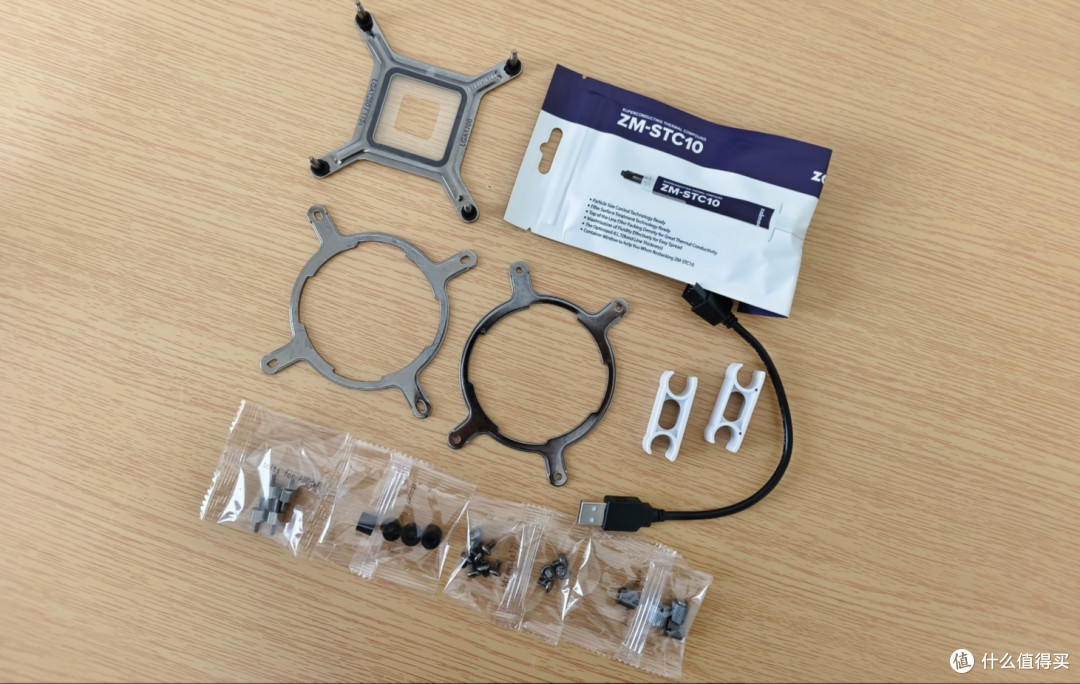

附带的配件可以适配主流Intel/AMD平台（Intel: LGA1851/1700/1200/115X AMD:AM5/AM4）扣具，还有一根优良的导热硅脂ZM-STC10，此外还附送两个水冷管夹，可以方便水冷管在机箱内定位。

思民阿尔法2 DS 360水冷散热器采用冷热双水路泵头设计，最大转速为3300 RPM，支持PWM智能调速，底座为纯铜材质，提供更好的散热效果。冷头内置了8颗灯珠，即使取下屏幕后也能使冷头跟机箱整体灯光融合。

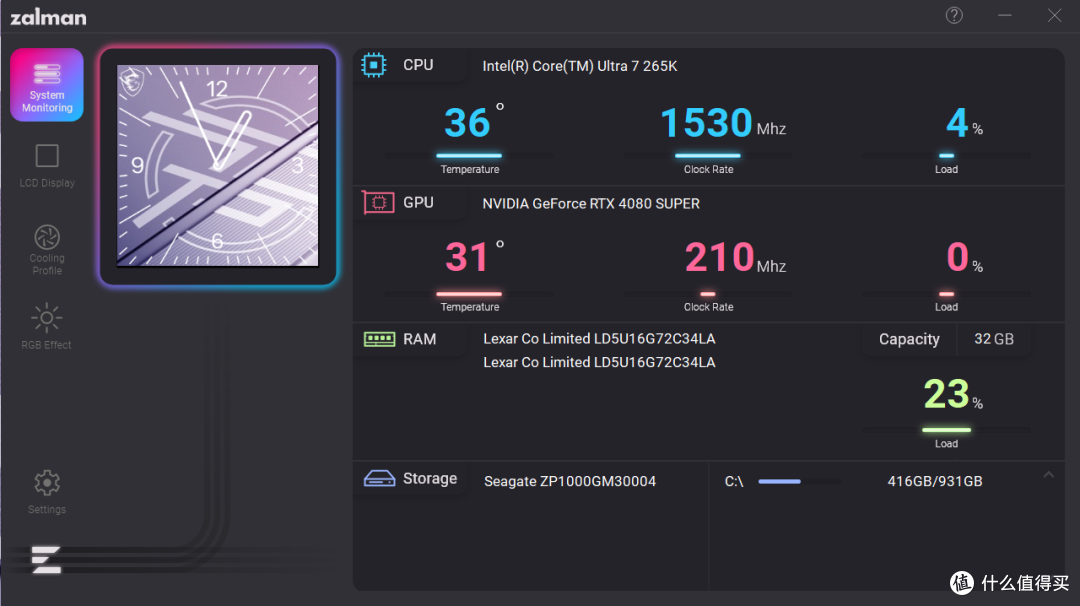

通过系统的软件我们可以直观查看到当前CPU/显卡实时温度、CPU/显卡实时频率、风扇实时转速等其他系统数据。

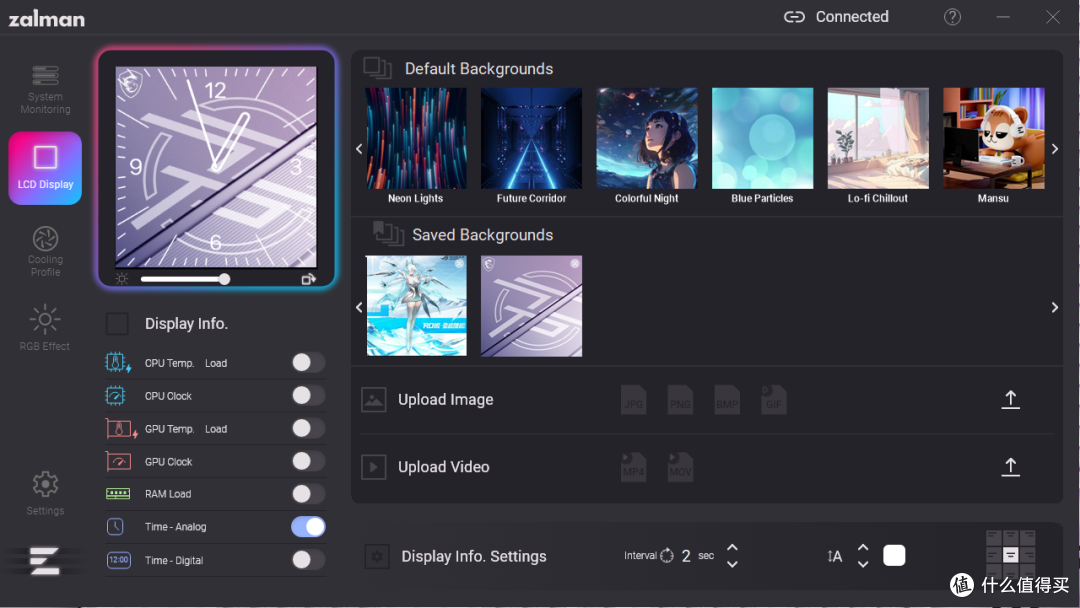

屏幕显示内容设置可以个性化定制屏幕显示CPU温度、GPU温度等系统核心的数据还可以选择背景，还能自定义背景，除了支持图片设置(JPG、PNG、BMP、GIF)外，还支持视频上传(MP4、MOV)，支持图片和视频裁剪功能，方便用户的不同需求。

通过软件我们还能控制连接到集线器风扇的转速以及ARPG效果。风扇转速设置界面，可以根据散热需求调整风扇转速。RGB设置界面可以设置自己想要的风扇灯光效果。此外，还可以通过顶部的按钮直接同步主板的相关设置。

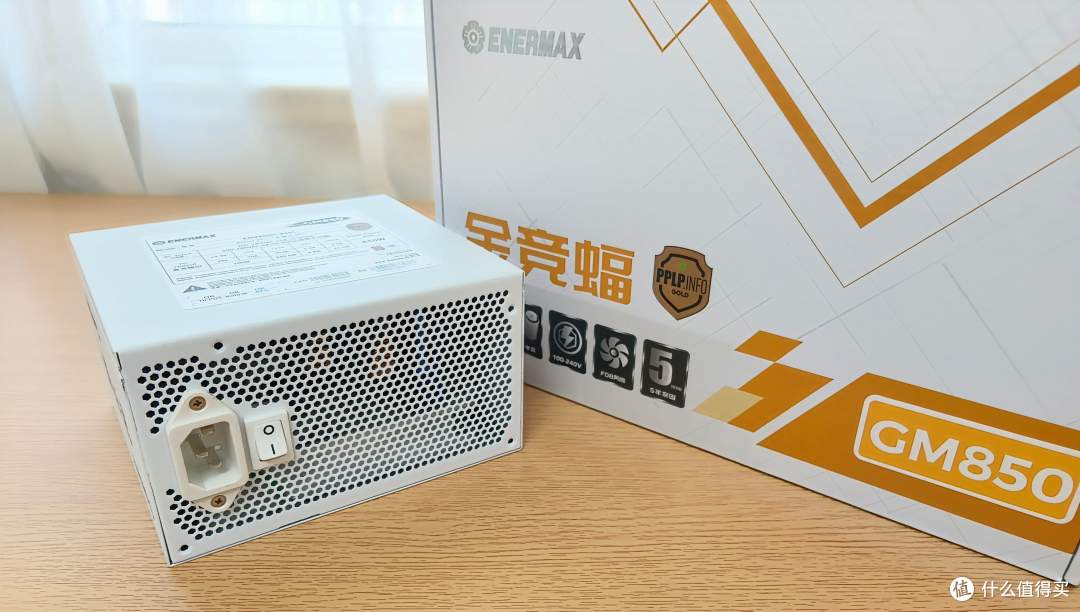

安耐美（Enermax）电源850W 金竞蝠GM850 白色

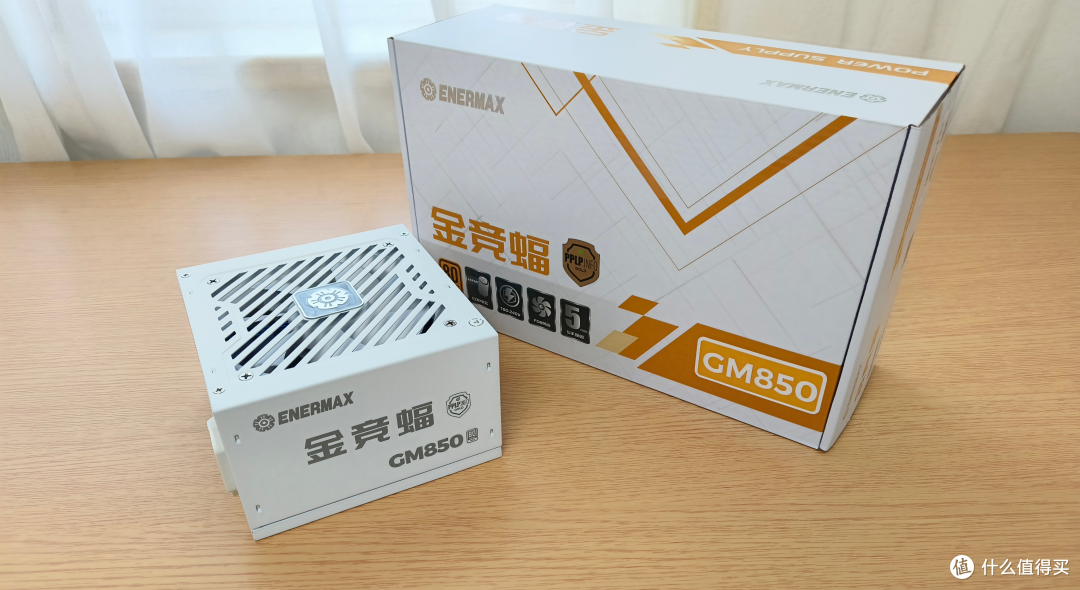

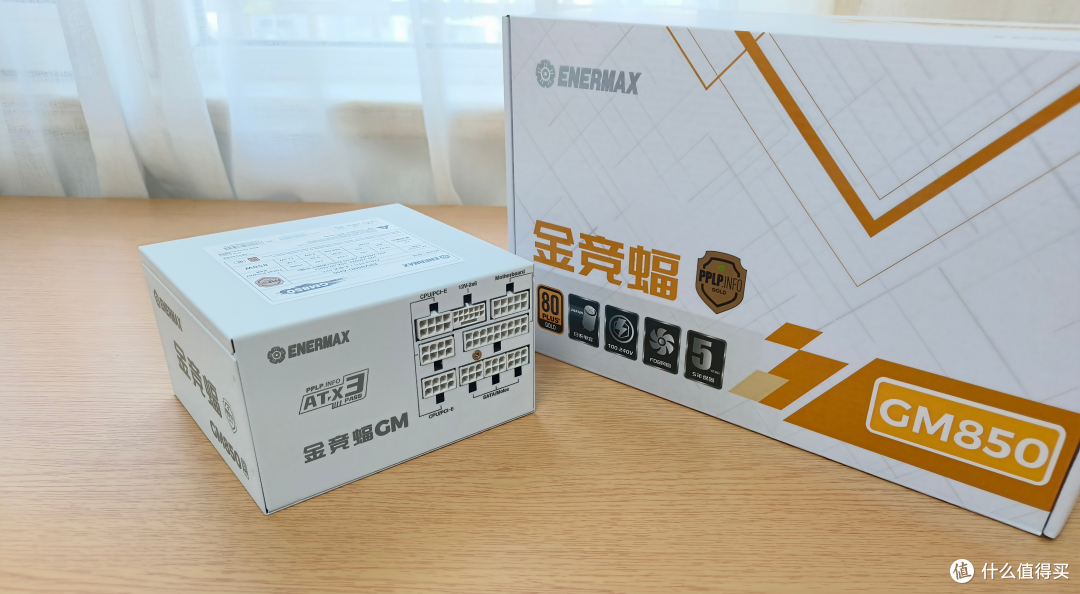

安耐美金竞蝠GM850W，PPLP&80PLUS双金牌ATX3.1全模组电源。作为一块金牌电源，甚至给出5年超长质保，这个质保时长可以说是非常的良心。金竞蝠GM850W通过了80PLUS和PPLP双金牌认证。80PLUS认证，负载50%转换下效率高达91.15%，差不多就是白金水准。PPLP考察是电压稳定性、电压变动率、电压偏移等指标都在考察范围内，在这些方面，金竞蝠GM850W都有出色的表现。

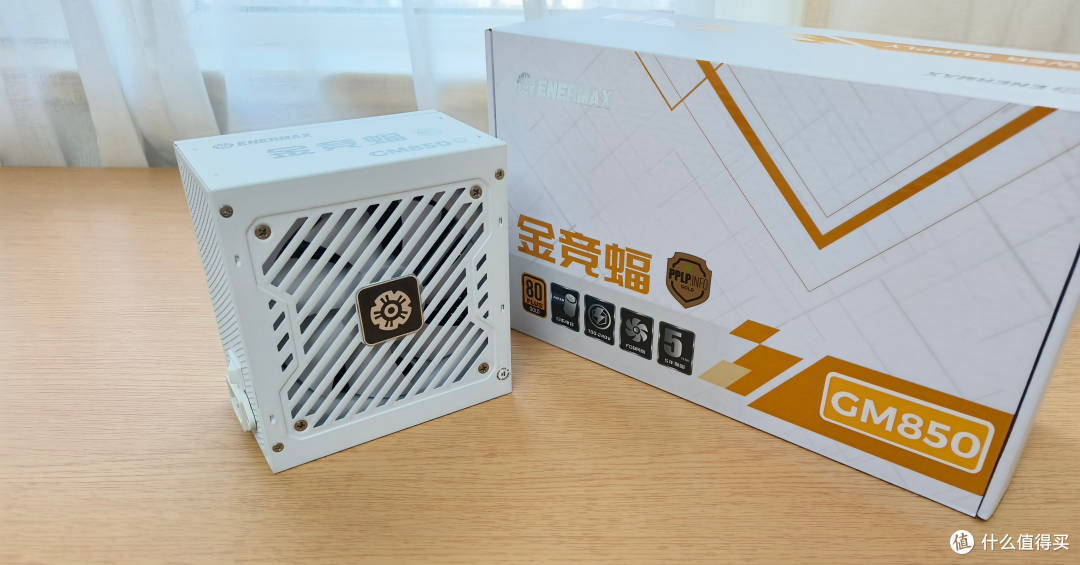

安耐美金竞蝠的外观设计简洁，有黑白两色可选，电源的尺寸为150(W) × 86(H) × 140(D) mm，14cm的短机身设计，使得这款电源即使在紧凑型机箱中也能游刃有余。虽然现在日系电容都已经很普及了，但是安耐美金竞蝠GM850W所采用的是全日系三大品牌电容，可以说是地道正宗。

散热风扇使用的是12CM FDB液态轴承风扇，不仅兼顾稳定和散热，而且静音效果明显，日常使用中运行噪音低，还有更长的风扇寿命，并且电源本身可以根据负载情况智能调节风扇转速和启停，进一步降低了功耗和噪音，带来了更加安静的使用环境和稳定的输出环境。

输出接口采用全模组设计，支持ATX3.1标准，最大的改变就是“12V HPWR”升级成“12V-2x6”接口。安耐美金竞蝠GM850W，配备了12V 2×6接口和显卡供电线可以承载最高450W输出，可以原生支持PCIe5.1新显卡协议。这款电源在+12V满载情况下，纹波远低于Intel标准，为显卡提供了稳定可靠的供电环境。即使是面对4080S的显卡也能应对自如。

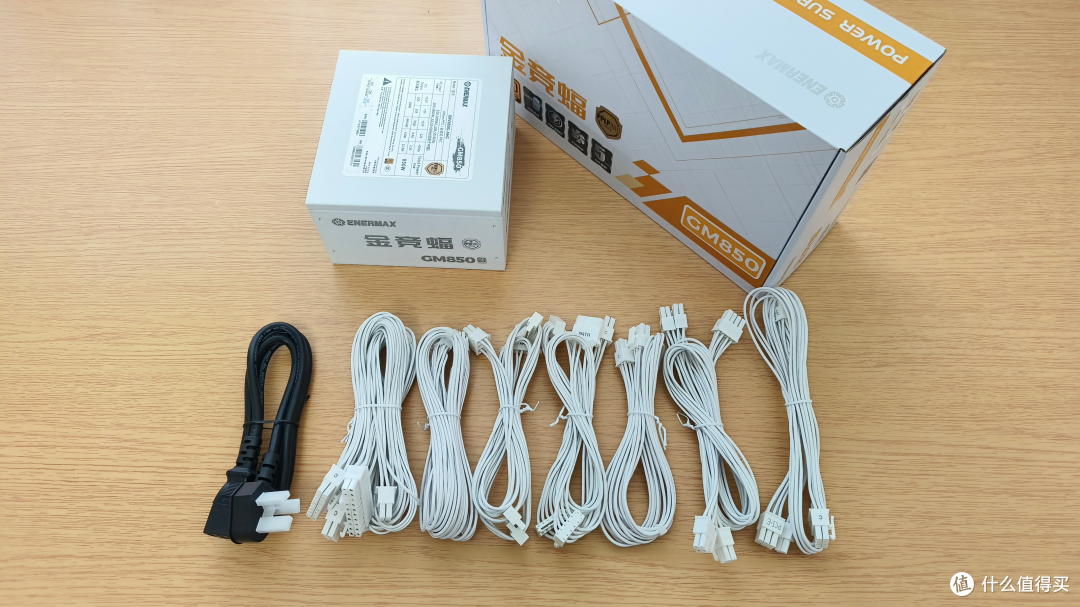

压纹线组为标配标配，这种线材比传统的胶线质地更加柔软，便于布线，当然线材的成本也是原远大于普通的线材，不过对于用户来说体验会更上一层楼。金竞蝠GM850W电源提供了包括过流、过压、欠压、过功率、过温度、短路、断电、浪涌在内的八大保护措施，进一步保证了我们的电脑在日常使用中的安全性，让显卡、CPU等硬件免受电力异常的损害。

爱国者（aigo）星璨岚屏显版 白色

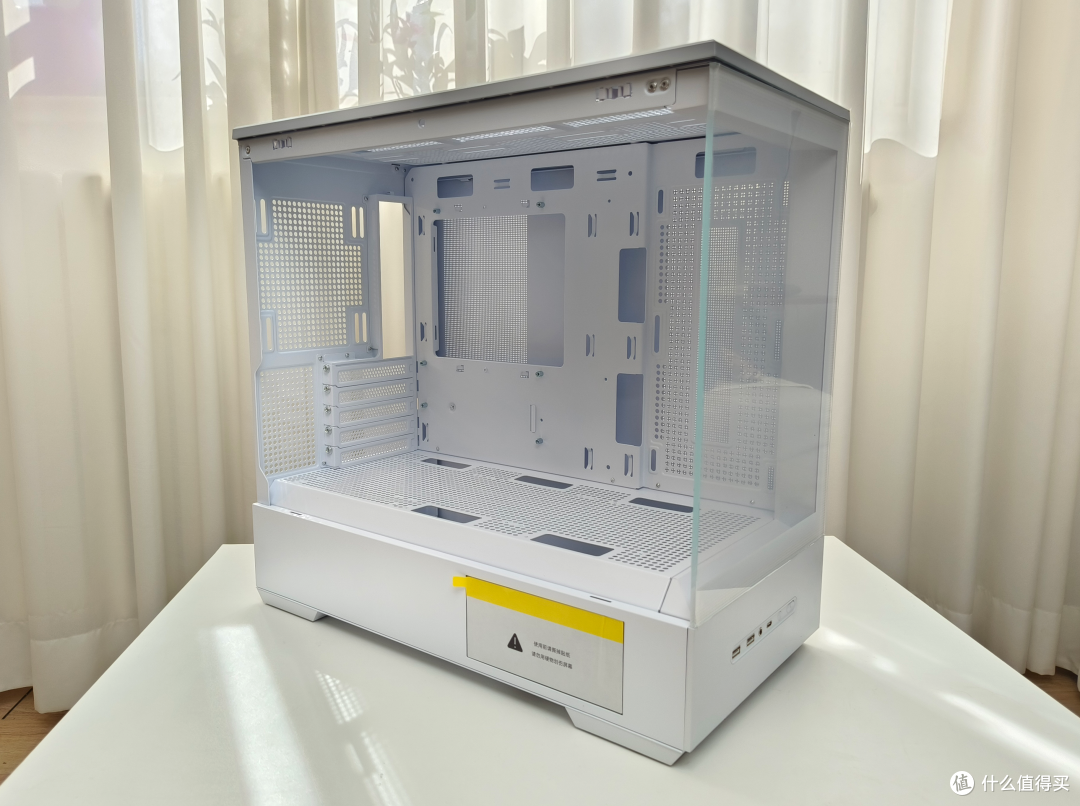

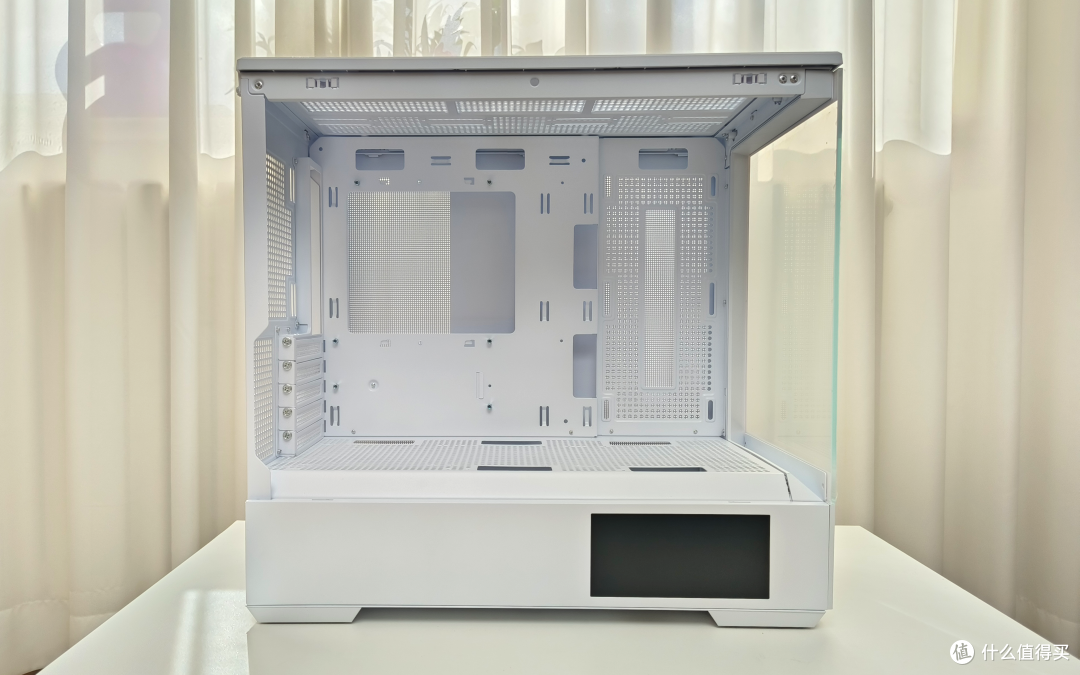

本次机箱使用为爱国者星璨岚系列的星璨岚屏显版，该机箱采用了当下非常流行的无A柱设计，机箱正面和侧面均采用超白钢化玻璃，透光率高，最吸引人的地方就是这个270度全景侧透，正面和侧面几乎融为一体，整体视觉效果更加简洁大气，颜值颇高。

星璨岚屏显版整体尺寸为455.8*235*430mm，可以支持MATX和ITX主板，满足大部分用户的需求。整体机箱支持四面快拆设计，快拆化的设计让拆机、装机都轻松简单，同时也大大的方便了后期配件更换和积灰清理的难度。机箱内置6英寸FHD屏幕，支持用户自定义上传图片和视频。整体采用立体快拆设计，顶盖、侧板等部件均可轻松拆卸，便于用户根据需求进行调整。

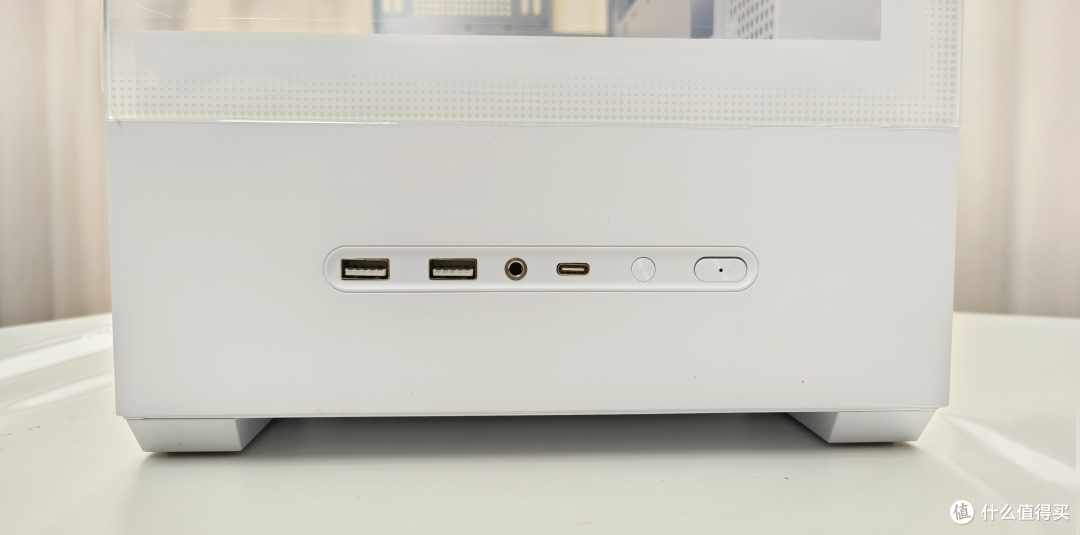

机箱IO接口由于自带显示屏的原因放置在了机箱的正面，整体布局更加美观。接口面板除了标准的开关、重启按键和三合一音频接口，移除了USB2.0接口，全部采用了UBS3.0接口，此外标配Type-C Gen2接口，满足高速数据传输需求。

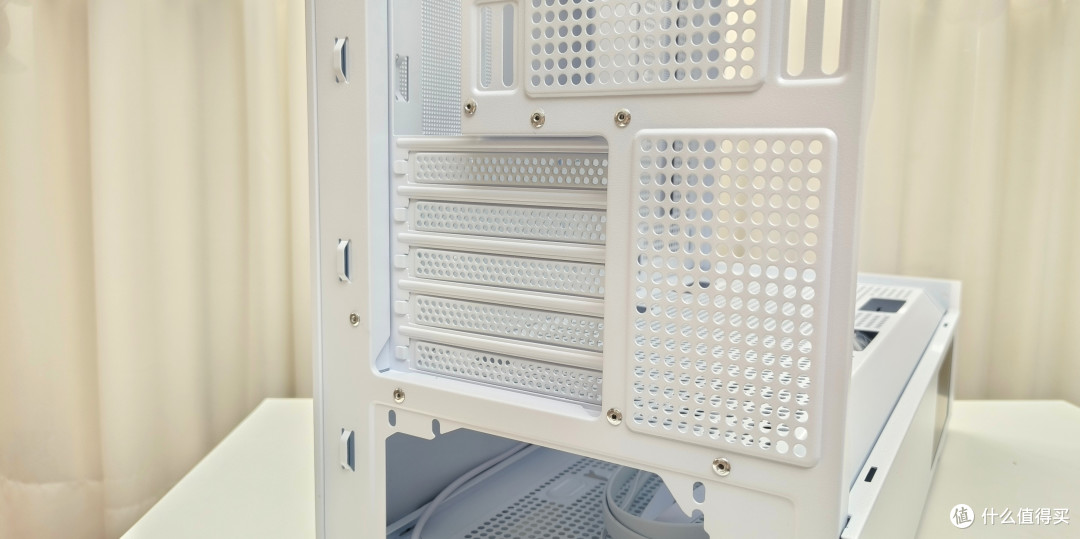

作为一款MATX的机箱背部拥有殴打5个PCI-E挡片，对于多扩展需求的用户更加方便。同时，机箱内部空间充足，支持长达390mm的显卡和170mm的风冷散热器。

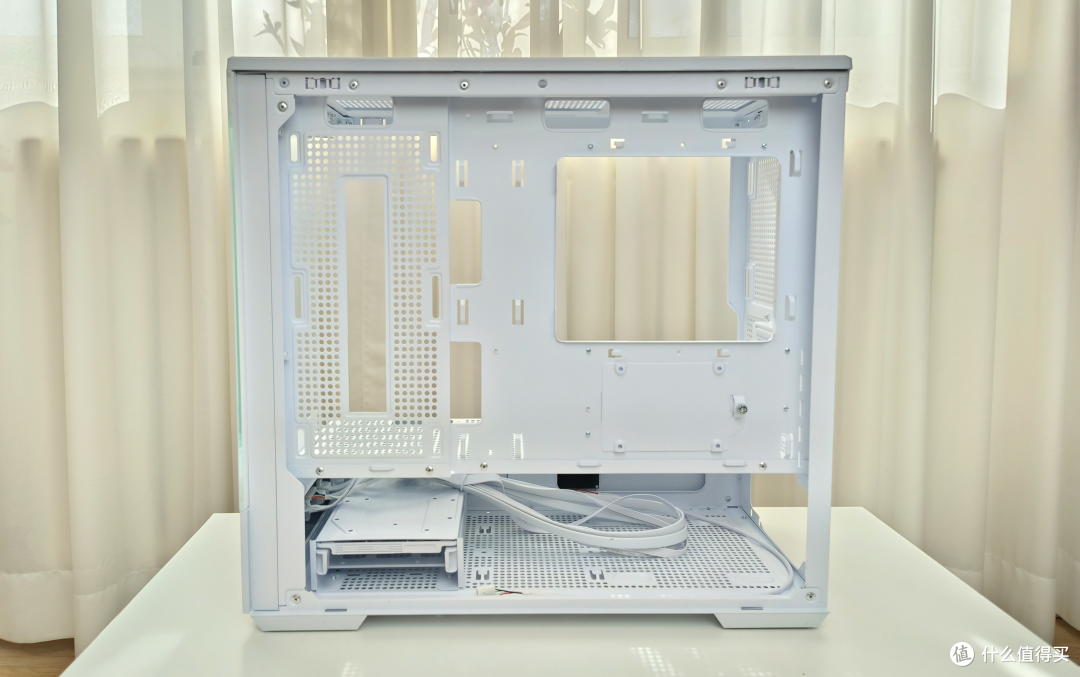

该机箱支持安装多达3块硬盘存储，规格1块SSD+2块HDD/SSD，为用户提供充足的存储空间。可拆卸背部硬盘支架，支持2.5寸SSD固态硬盘，底部的硬盘仓支持2块HDD或者SSD混装。顶部支持360/280/240水冷，最多可安装9枚120mm风扇，满足高性能硬件的散热需求。

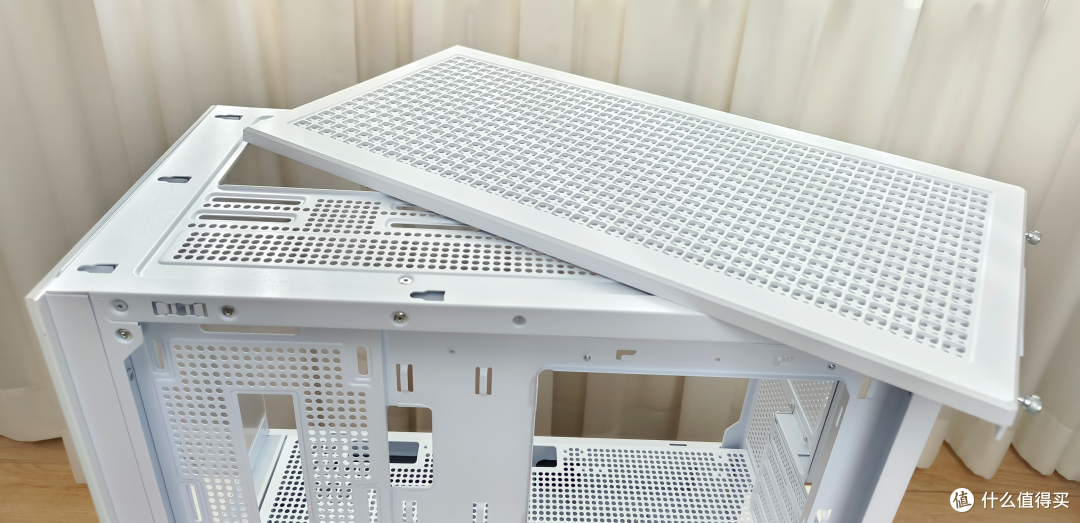

星璨岚屏显版在散热和防尘也毫不含糊，跟普通的防尘网设计大有不同，顶部采用双层顶盖设计，美观的同时又兼顾了散热和防尘两大方面。

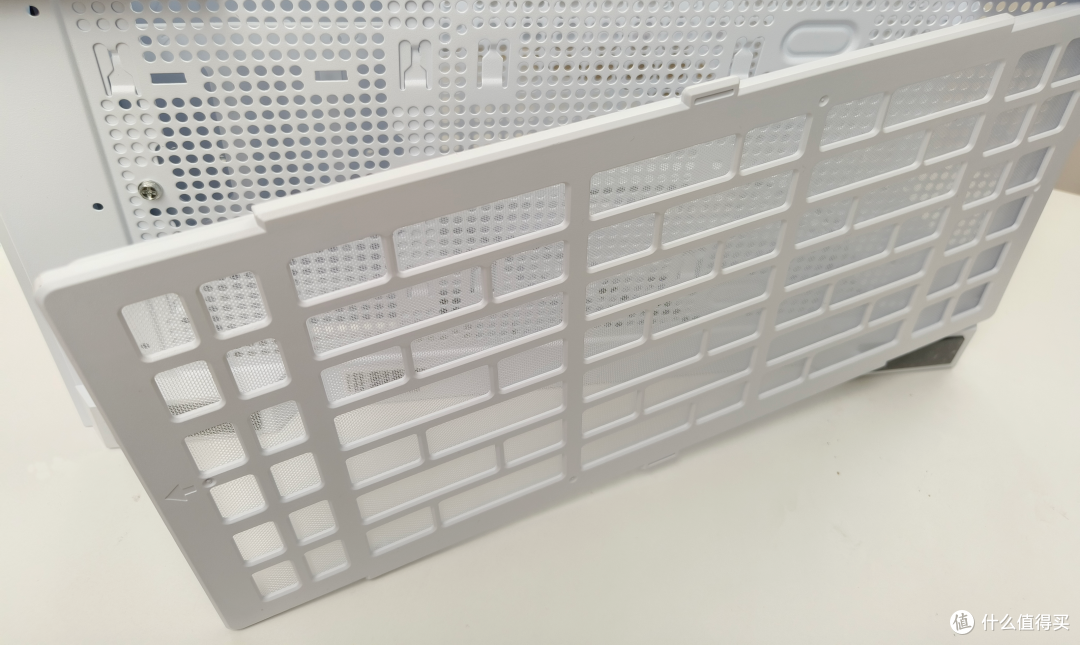

底部为磁吸防尘板，比普通的防尘网使用起来更加方便。

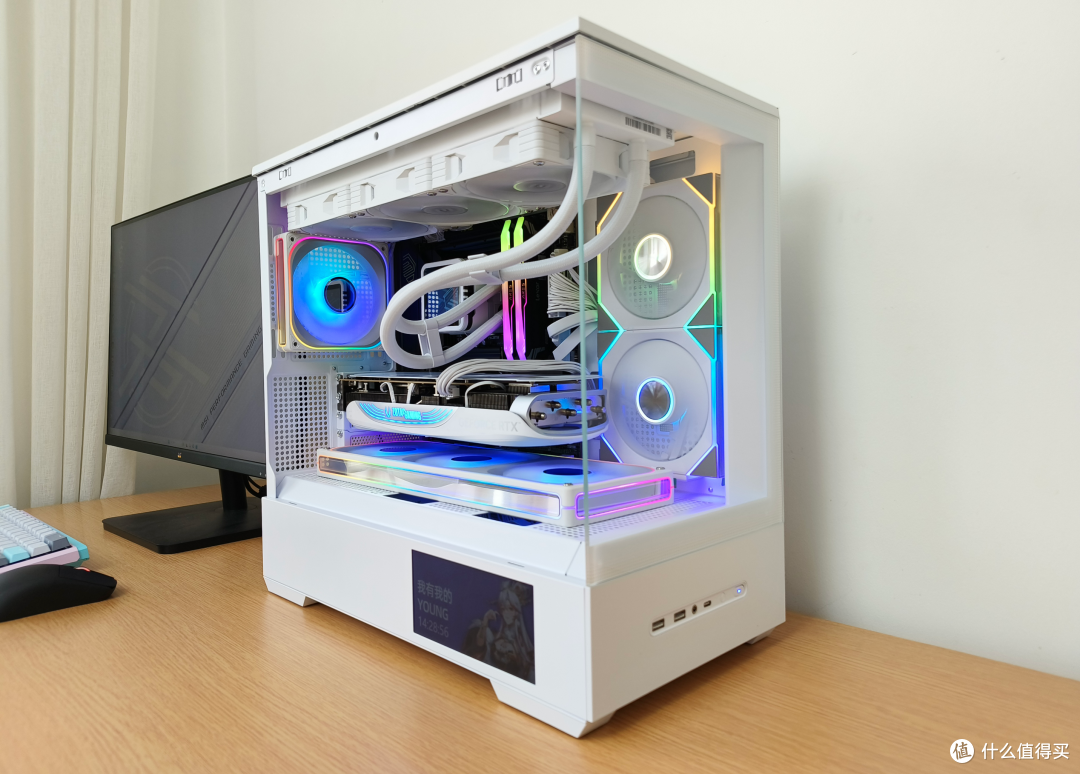

装机展示

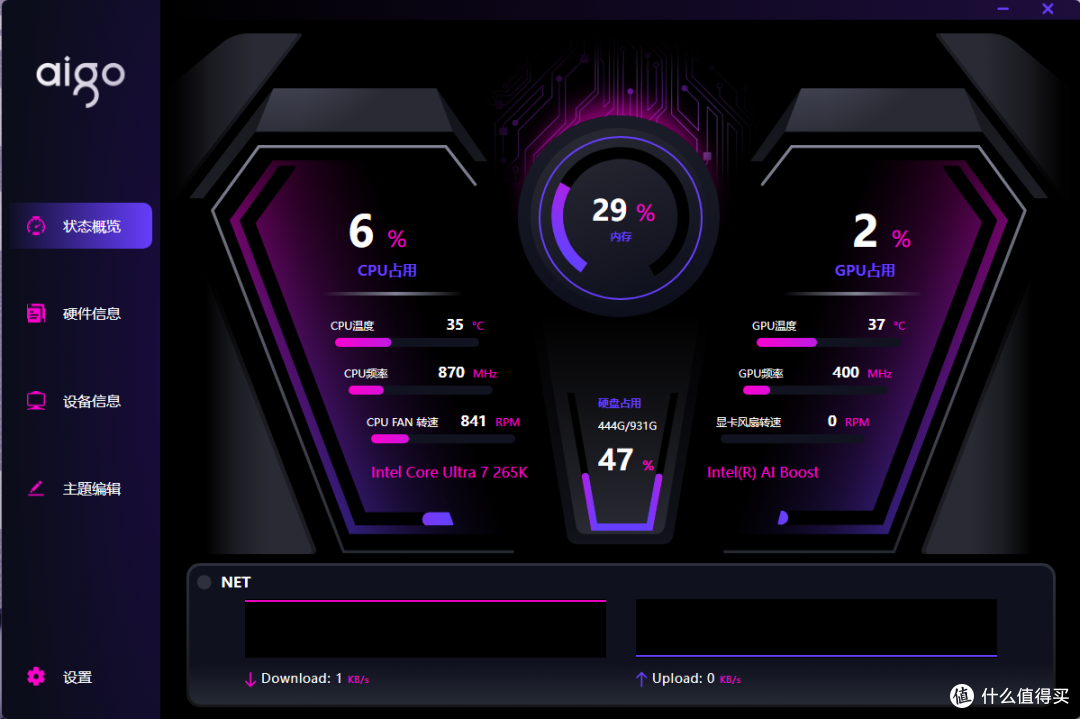

爱国者星璨岚屏显版最大的亮点就是这个6英寸FHD屏幕，配合爱国者的软件，软件内部可以看到整个电脑的信息概率，包括CPU、内存、GPU使用率等主要信息。

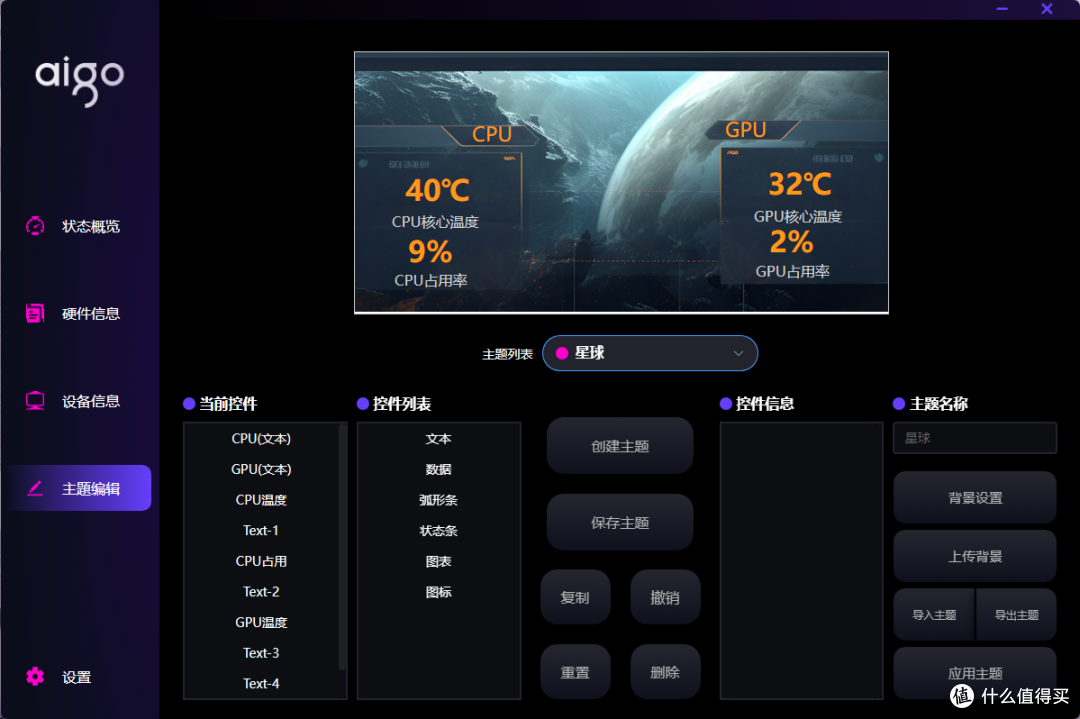

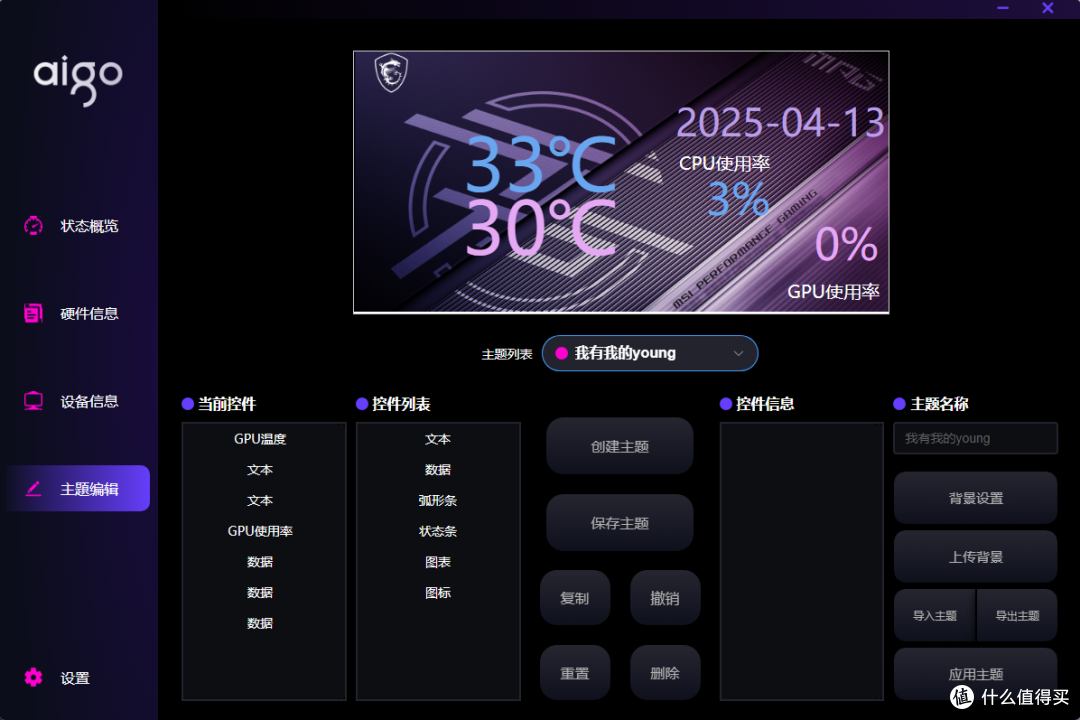

屏幕显示相关设置放在主题编辑菜单栏，软件内预置了几款不同风格的主题界面适合不想折腾的用户选择，可根据需求修改主题界面显示的信息内容。

除此之外，对于有高需求的用户来说。自定义主题的功能可以满足你强大的想象力，软件提供了丰富的内容显示元素，除了简单的文字之外还可以添加弧形条、状态条以及图表来充实你的理想中的屏幕显示效果。

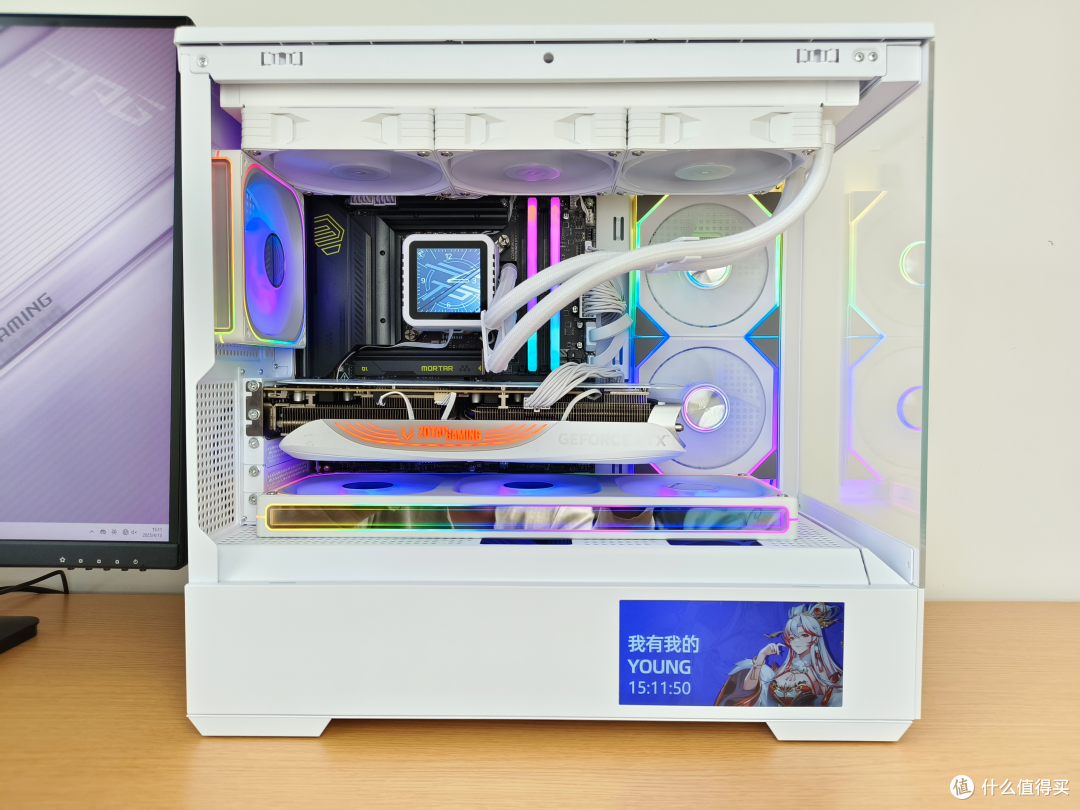

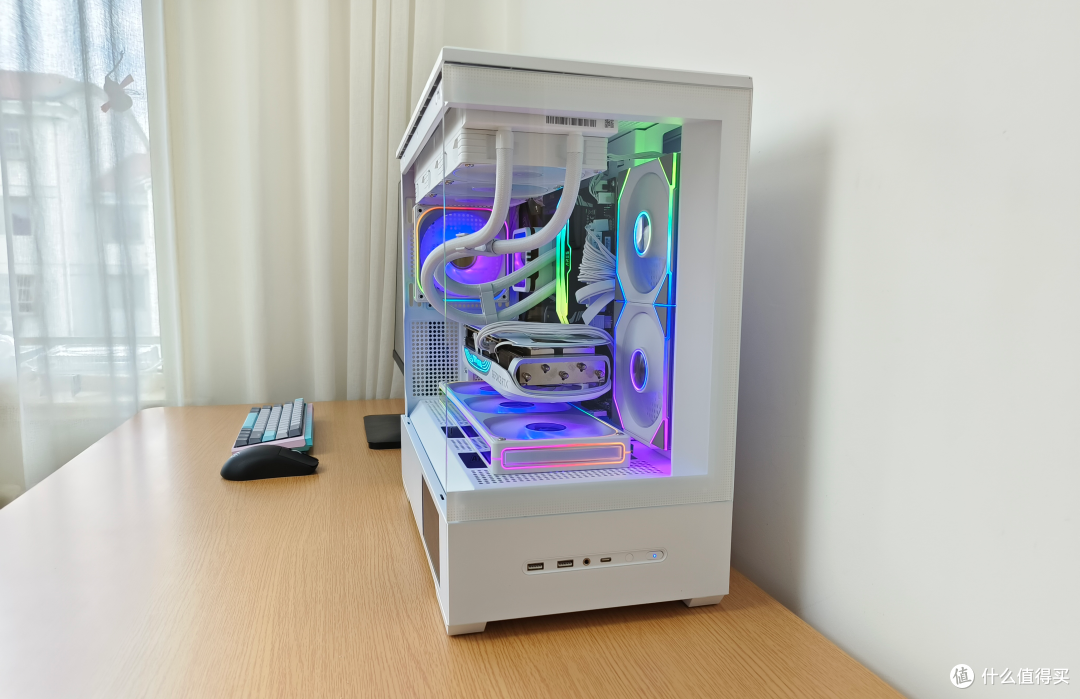

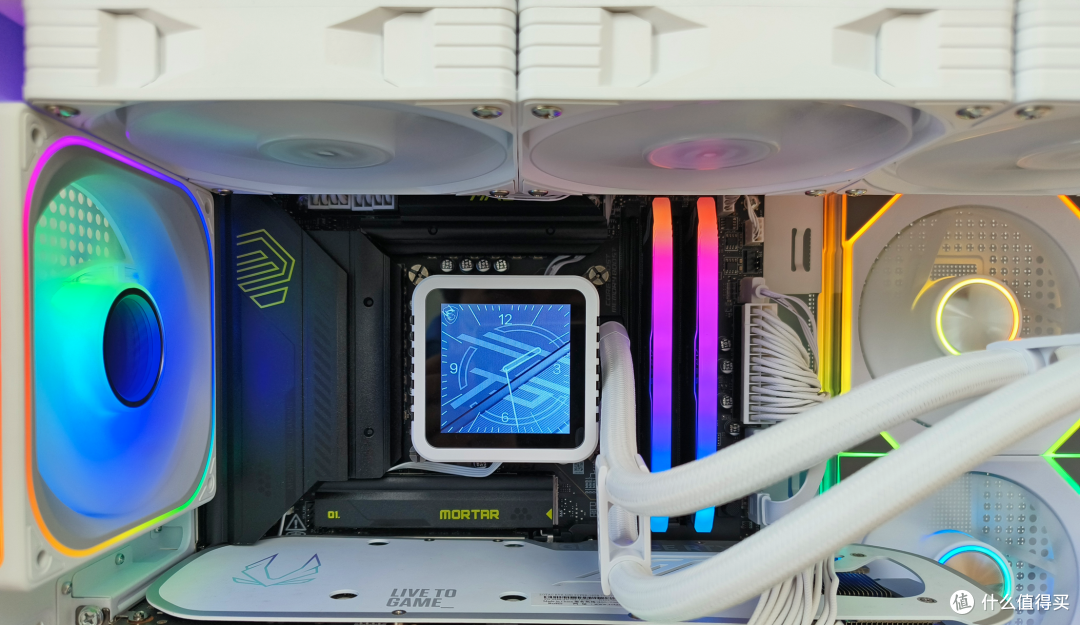

爱国者星璨岚屏显版作为一款海景房机箱在颜值方面确实是可圈可点，非常赏心悦目。

性能测试

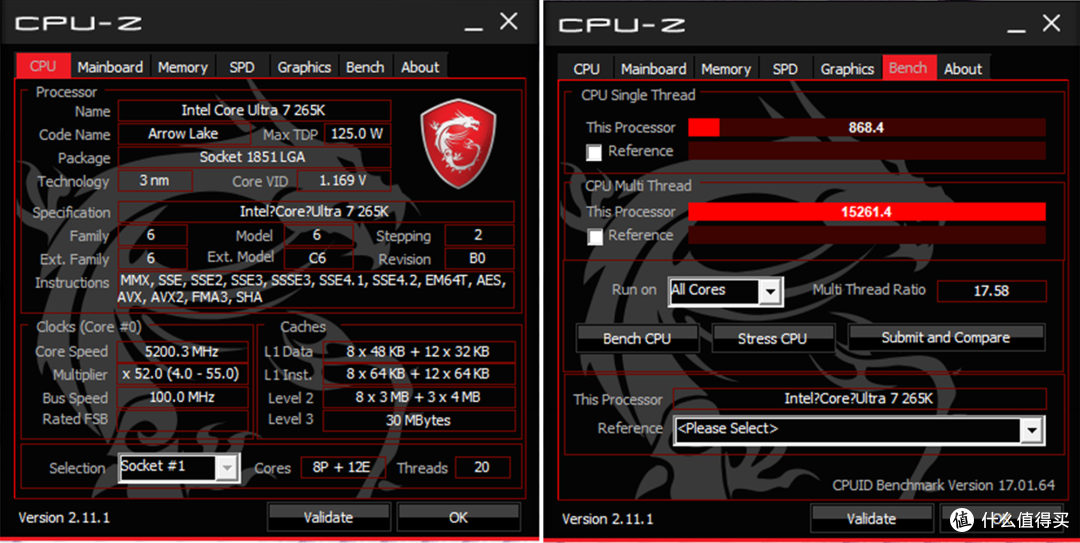

简单使用CPU-z跑个测试，单核得分868.4，多核得分15261.4。

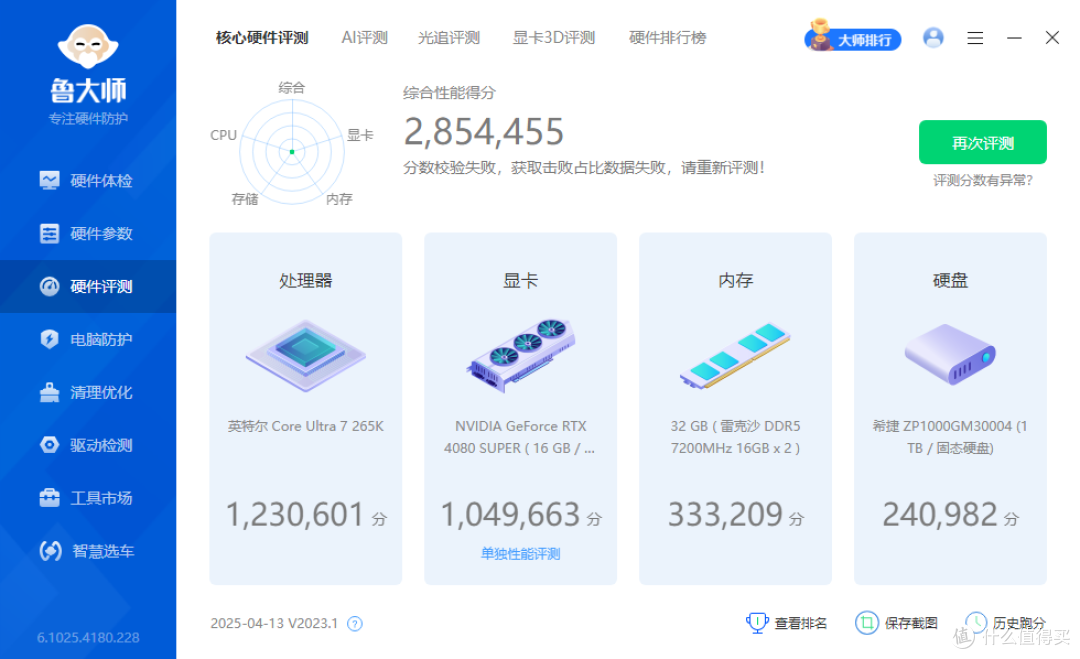

主板BIOS中采用默认设置，并仅打开内存的XMP。通过鲁大师的硬件评测整机得分285W，其中处理器单独得分123W，显卡单独得分104.9W，能满足工作娱乐各方面的需求。

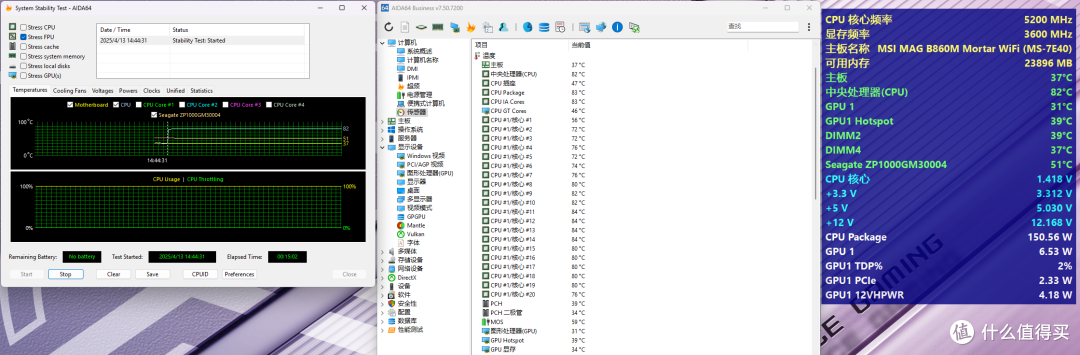

AIDA64单烤FPU测试，处理器功耗在150W左右，核心睿频5.2GHz，温度在82℃左右，主板供电温度在37℃。主板的供电模组，应付265K的供电需求，绰绰有余。

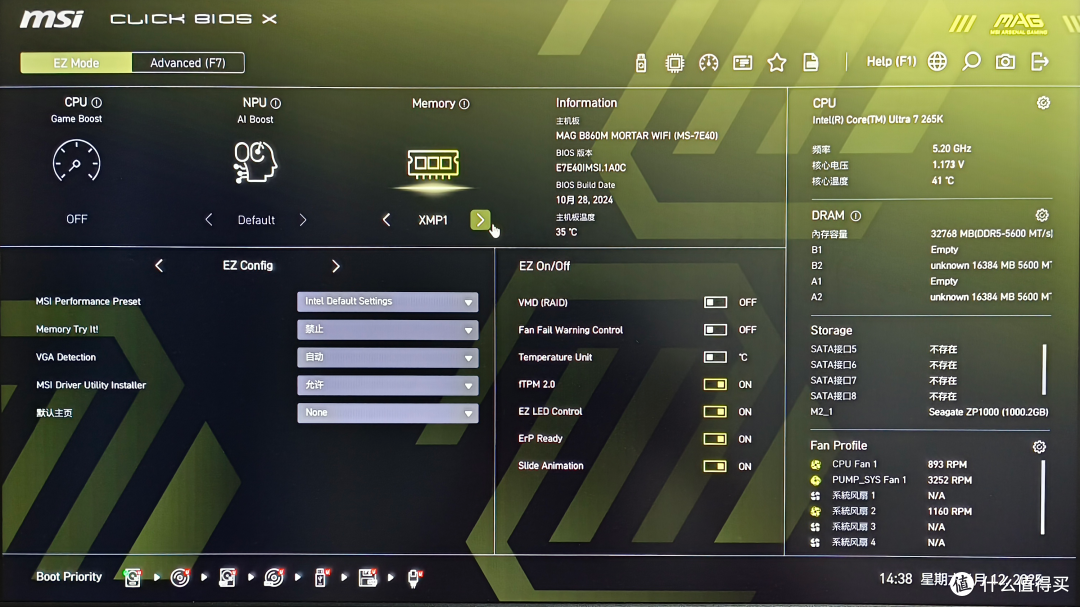

微星MAG B860M MORTAR WIFI迫击炮主板采用了MAG系列全面升级界面风格的BIOS界面，更加简洁，使用更加方便，常用的信息一目了然，即使是小白用户也能轻松驾驭。

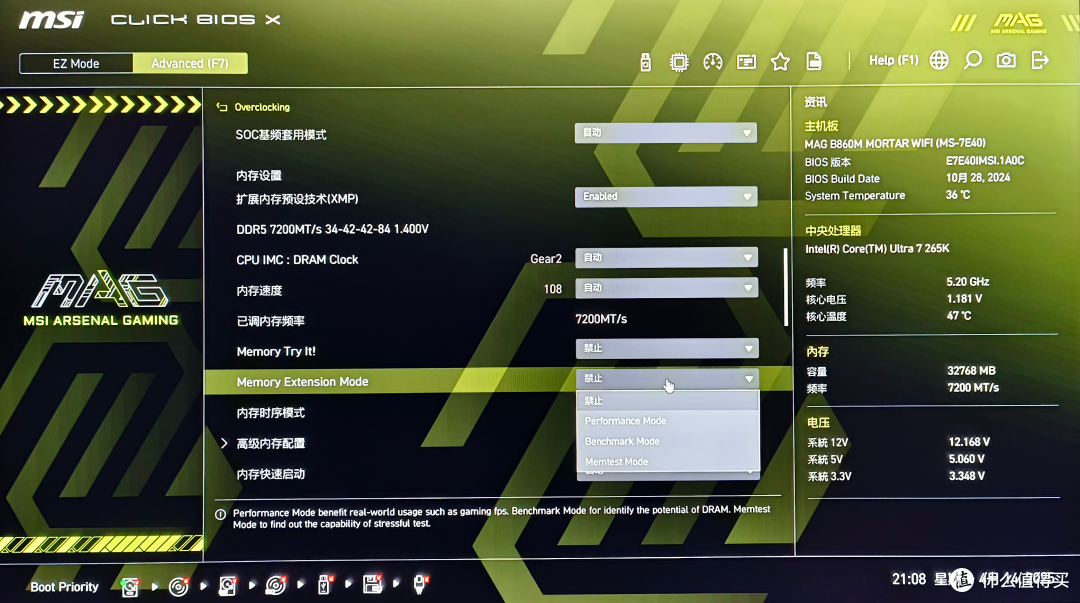

微星BIOS内置了三种内存优化模式，分别是Performance、Benchmark和Memtest，可以根据个人的需求选择合适的优化模式。Performance是提升当前内存的性能，俗称性能模式。

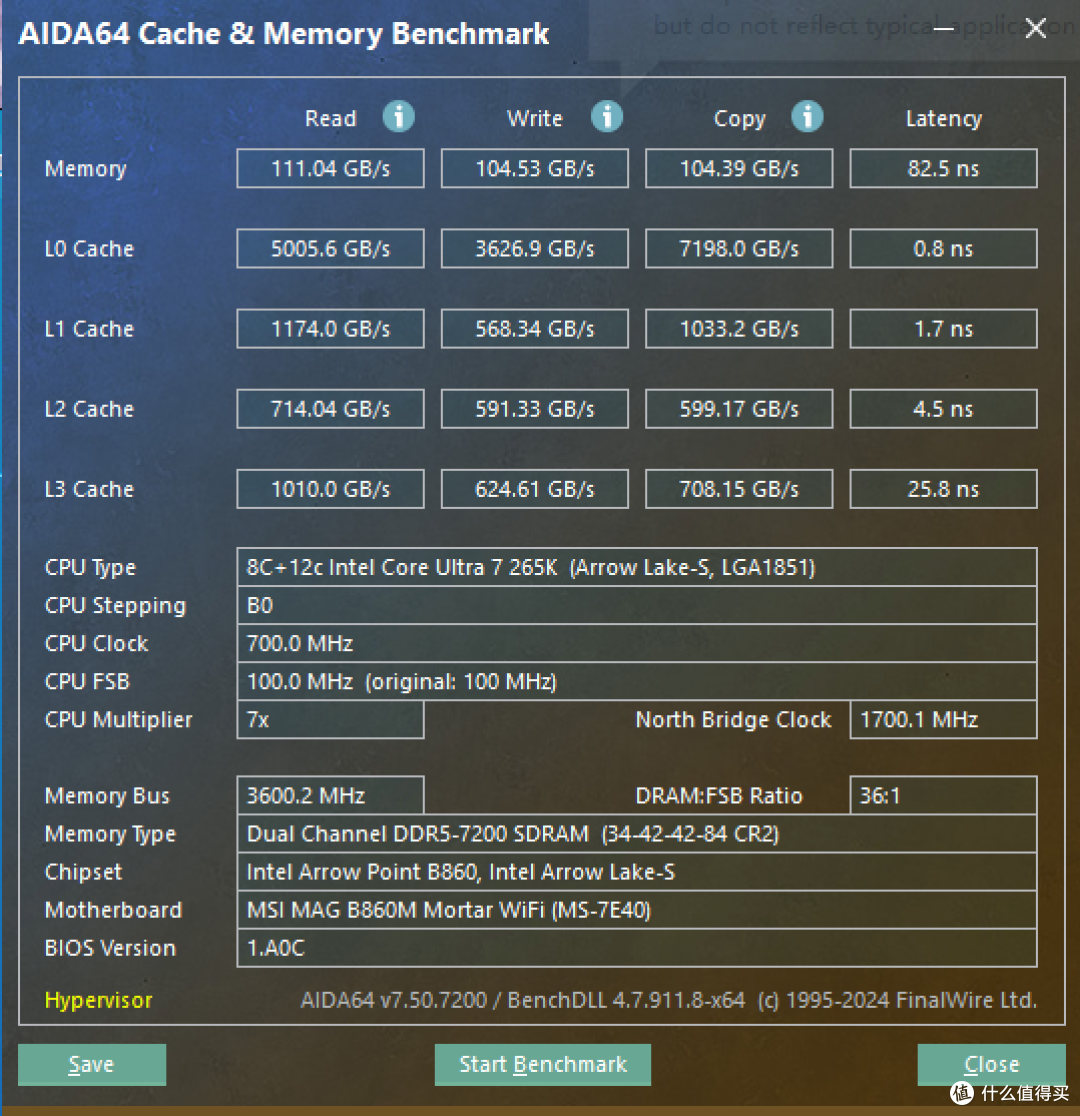

开启内存性能模式后，内存的频率依然是7200MHz，再跑个内存的读写测试，可以看到内存的读取速度提高到了111.04GB/s，提高了约5400MB/s。内存写入速度提高到了104.53GB/s，提高了约10000MB/s。内存的复制速度提高到了104.39GB/s，提高了约7000MB/s。延迟在82.5ns左右，降低了约5ns。内存的整体性能表现提升非常明显，读取、写入和复制速度以及延迟均有明显提升。

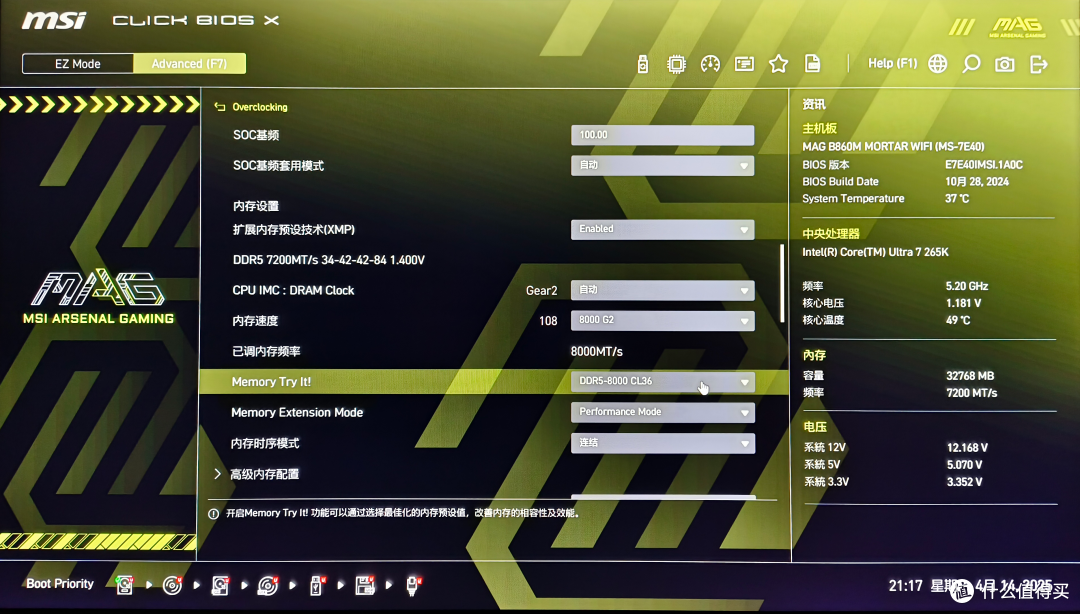

此外微星主板的BIOS还提供一个Memory Try It，提供傻瓜化的超频选项，我们可以根据我们自身内存条的品质来选择想要超频的产品，BIOS会自动进行设置，小白也能轻松超频。

在这里我将使用的雷克沙 Ares战神之刃由7200MHz超频到8000MHz。从AIDA内的内存测试软件可以看出，可以看到内存的读取速度又有了进一步提升，到了119.84GB/s。内存写入速度也有了进一步提升，到了106.81GB/s。内存的复制速度同样有了进一步提升，到了117.10GB/s。延迟也有小降到了81.5ns。

写在最后

微星MAG B860M MORTAR WIFI迫击炮主板的整体表现非常不错，可以轻松应付英英特尔® 酷睿™ Ultra 7 处理器 265K。大面积的散热装甲，配置到位，散热优秀。相当给力的供电与极致的用料，完全不输于一些Z890主板。而且接口方面雷电4接口的加入，以及PCIe 5.0，还有一些显卡快拆、固态硬盘快拆的设计，使这块主板在日常使用方面更加好用，也有足够的实力去搭配一些高端的处理器、高端的显卡等硬件。除了内存高性能模式能大幅度提升内存性能之外，还拥有Memory Try It功能，可以傻瓜化的进行内存超频，让内存的性能进一步提升。

如果你也有相关主板的需求，不妨来看一下吧，这款主板未来将会是你的得力助手。
