其实这个是前几年父母家装修时候的改造了。前两年上海疫情封城，父母都没有回来。我只能定期过去房子里通风散味，发觉弱电箱，发热太厉害，又花了两天时间做的小改动。最后呈现的应该是大部分家庭弱电箱的完美方案。

外观展示

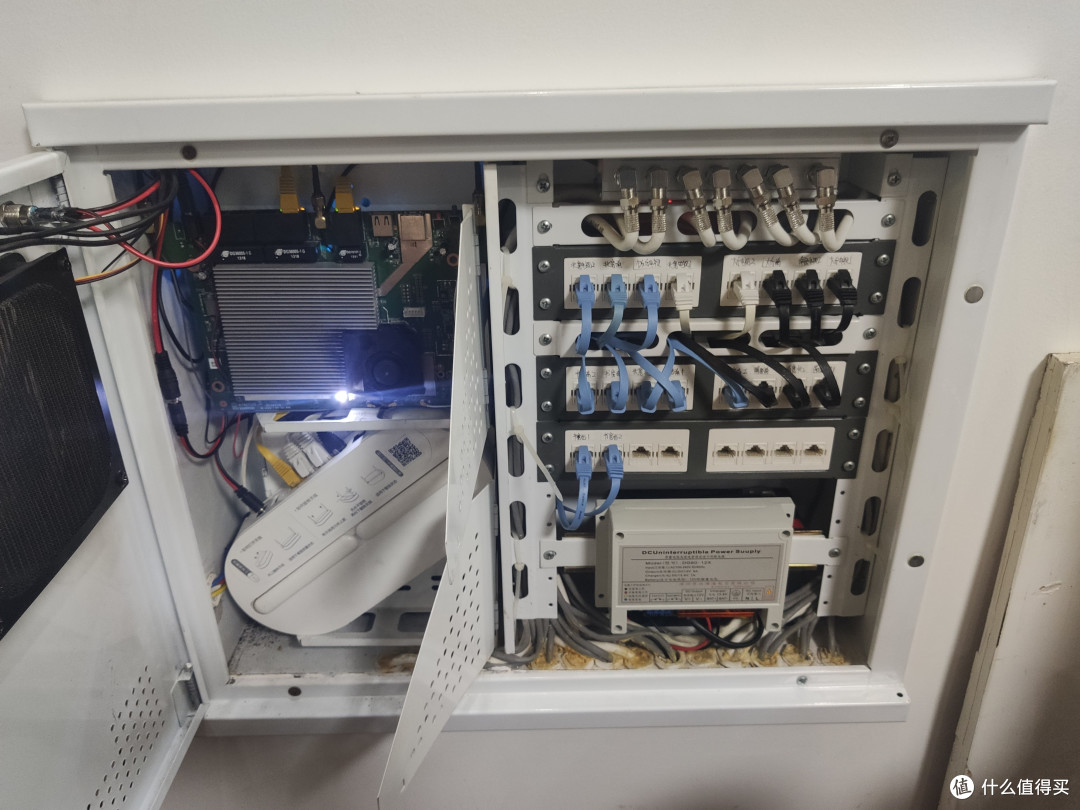

最后的弱电箱的成品的样子。

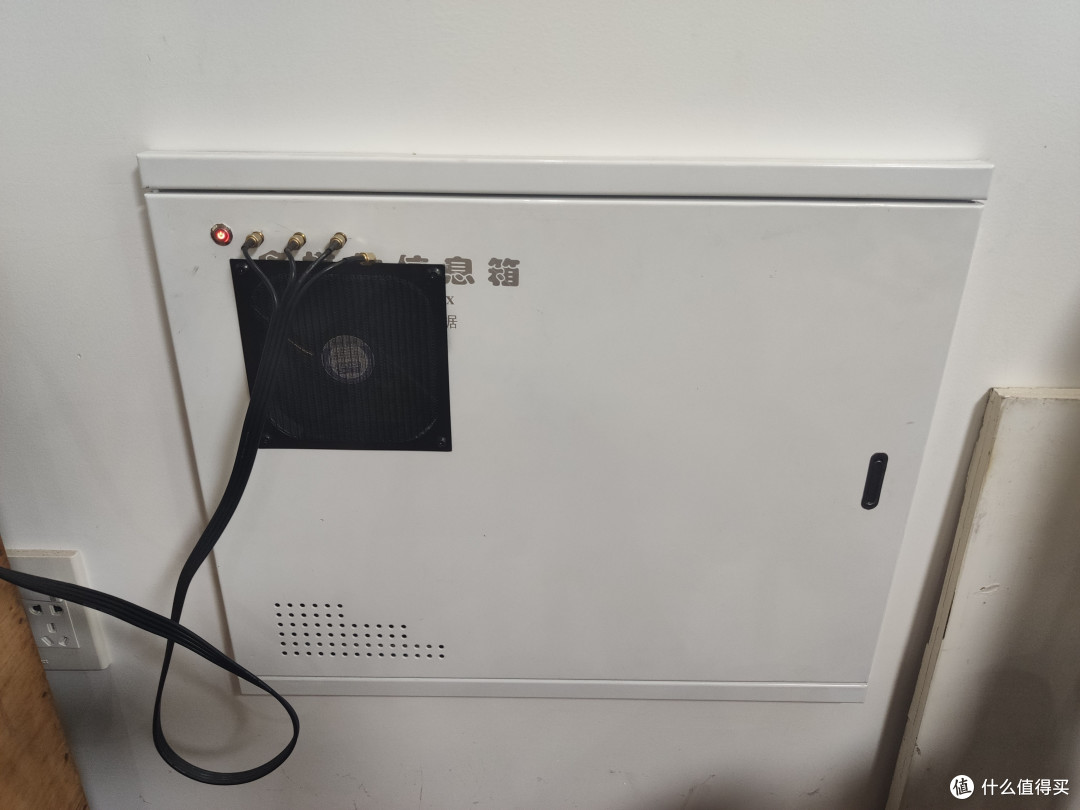

盖上盖子以后，外露一个风扇，一个开关按钮和 三个天线

这个是安装完成后的最里面的一层的样子，电源版 + 集线器HUB在最里面。

能看得到的最里面的一层。

然后收起以后是交换机和光猫的位置。

架子收起以后固定好光猫和路由器。

设计初衷

有的人看了以后会觉得搞得太复杂，我这里先说一个大背景。目前我们很多的家庭装修的时候，你会发觉一堆的弱电设备，但是好像最后都放不进箱子。或者是网线不够，或者是无线信号不好。这套方案应该可以完美解决，但是前提是，你的弱电箱一定要足够大！！！

一定要够大！一定要够大！！一定要够大！！！ 重要的事情说三遍。

1. 箱体选择

我先说下箱体选择。当初挑选的是400*500*120的箱子。这个是几年前我能找到的百元左右的非塑钢材料的最大尺寸。现在有更大的箱体，那就是更加能提供好的兼容性和容纳更多的设备。选择箱体的时候选择铁板材料的是为了防止安装时候遭遇变形。

家用大号弱电箱配电箱多媒体信息箱过线箱500*400集线箱横箱-淘宝网 (taobao.com)

本人选择的是这种，发现开门很麻烦。

安装的时候需要考虑一下凸出墙体的部分。

建议选择更大尺寸的选择双开门的设计。前面就不用留很大的空间为了确保开门了。

家用弱电箱暗装大号多媒体弱电网络箱光纤箱暗装别墅专用600*500-淘宝网 (taobao.com)

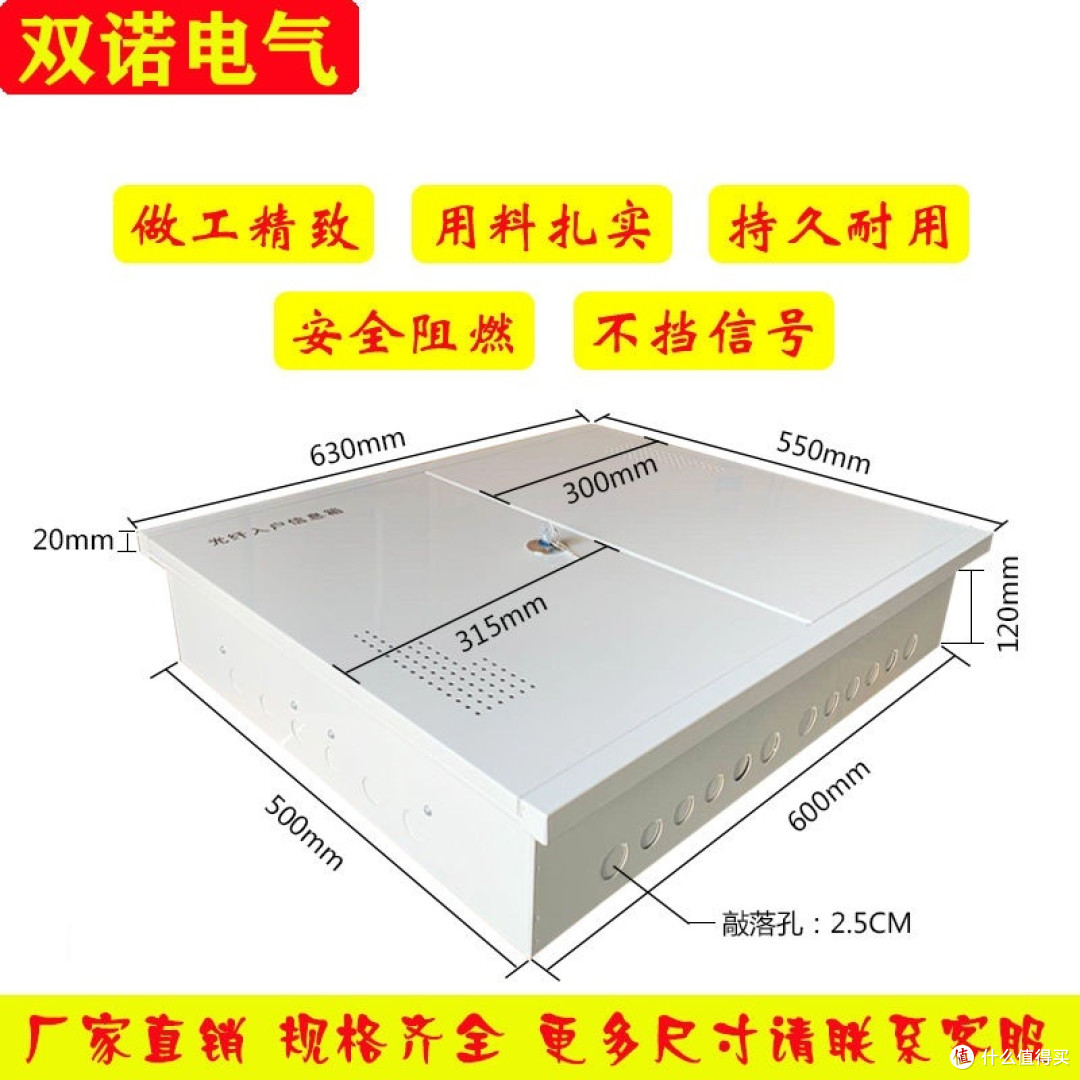

请忽略商家的标识

2. 设备选择采购

1. 光猫
目前大部分的光猫都是指定产品，首先你要确保你的光猫能支持4个千兆，如果不行就想办法升级个高清的机顶盒子再去退掉，因为光猫这玩意儿正常情况下不会更换。难保过几年会帮你升级啥的。先申请更换，把设备提前换新。主要是新的设备可能更大，这样你好提前预留箱内的空间。另外大部分的设备是12V的,所以后面选择电源的时候你就知道好处了。

2. 路由器 & AP
我之前使用的是一个Buffalo的路由器，非常小巧。但是出于升级的考虑，我当时更换了一个EA6900的路由器，可以刷梅林的固件。重点就是这款路由器使用的是12V电源，并且天线可以换。
很多人选择路由器的时候觉得天线能否拆卸觉得不以为然，但是你要考虑下，信号再强，你关进了铁盒子的信号外面你还能剩多少？
目前华硕的一些路由器有使用19V电源的，那么你就要考虑弱电箱里要不要安排单独的稳压和插座了。我的建议是箱子里的东西越少越好。不过目前的梅林的固件能支持的华硕设备好像都是19V的，所以选择这类设备的就要挑战自己的摆放和调整能力了。或者你直接插天花板上也可以。

linksys领势EA6900双频无线wifi家用千兆路由器高速Aimesh刷固件-淘宝网 (taobao.com)

EA6900 路由器，好处是天线可以拆卸。

3. 集线Hub
   很多人觉得没有必要使用Hub，其实你想一下，你现在你只要桌上有一台电视机，都要放上两根网线（电视机本身+机顶盒）。再加上目前众多的IT设备，譬如说打印机，NAS。靠无线你会发现很多的设备不稳定。所以装修的时候就是多放网线。我是连预留的电话线口都放的网线，后来装修完以后电话撤了，我就把电话模块换成了网络模块。反正总的下来三室两厅的房子，我放了总计是18个网口，所以是一定要买一个Hub来满足所有需求。当然你可以说到用的时候再接线。但是你想下，你会没事儿动不动打开弱电箱去接线？全接上不就完了么。


   所以购买了一个NETGEAR的16口二手千兆交换机，型号为GS116。使用12V电源接口，现在应该有更新的型号了。好像GS116E还可以划分VLAN子网，这样你可以一股脑地把线全接上，连IPTV也不用重新跳线了。

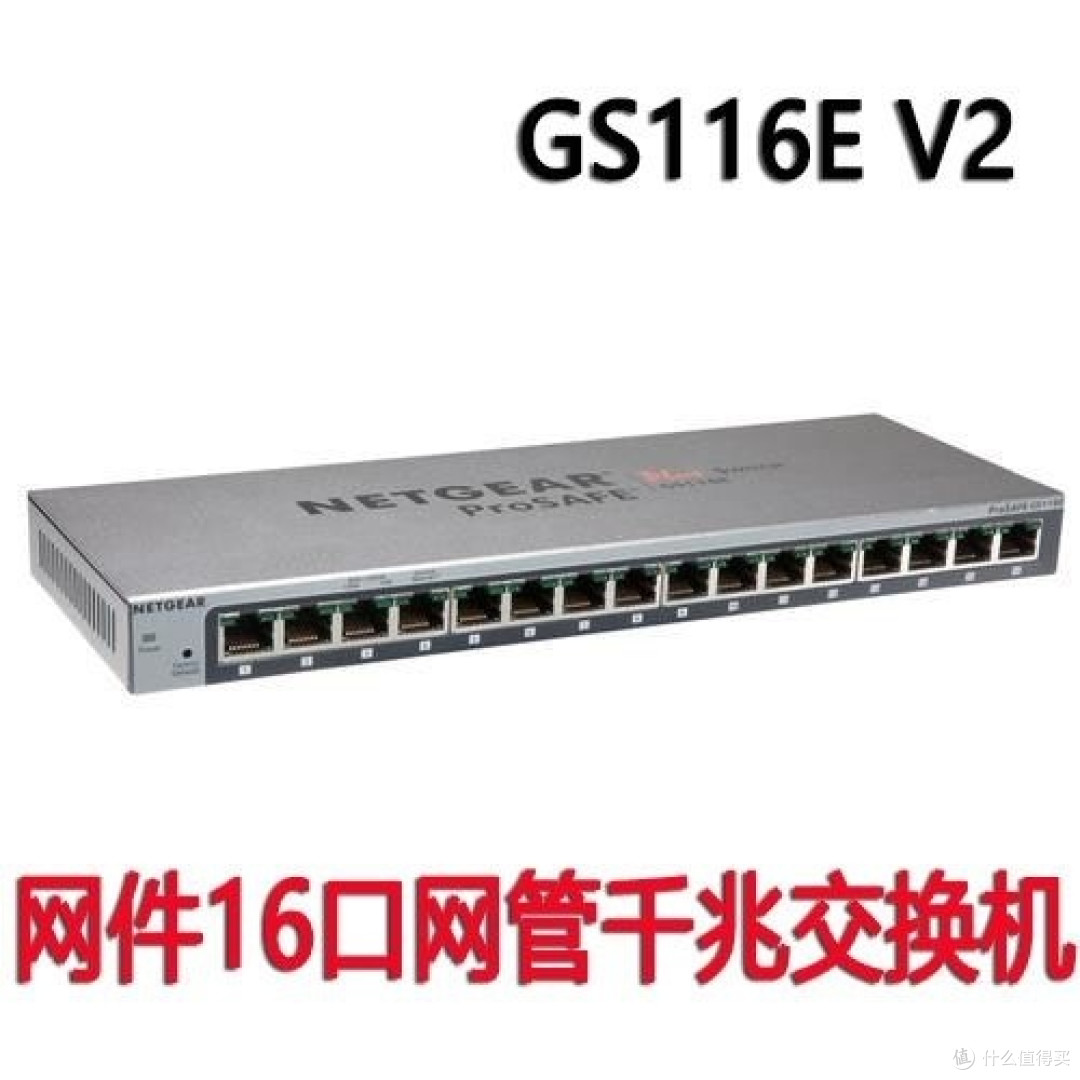

   NETGEAR网件 GS116E V2 16口全千兆VLAN视频监控网管交换机 铁盒-淘宝网 (taobao.com)

4. 电源
由于之前的家电设备全部选择的是12V的电源输入，这个时候你就方便很多了。当然，你可以选择在弱电箱内放置电源插座，然后插上数个形状各异的稳压器。我原先的选择是使用一个电源模块来带动所有的设备。譬如这种。

德力西LED开关电源24v 220转12V监控50W 200W直流10a伏5V变压器-淘宝网 (taobao.com)

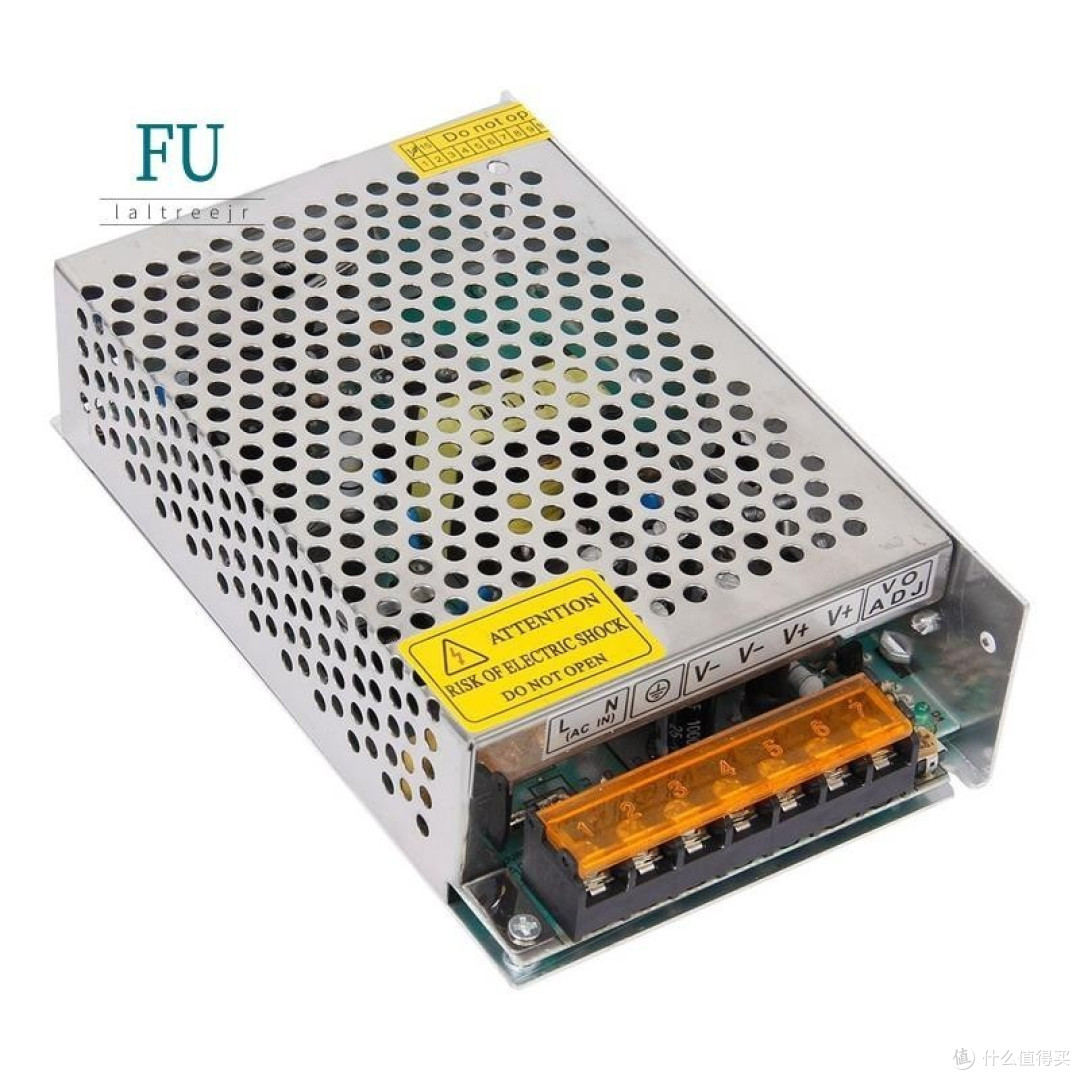

12V 电源

但是我有想着能不能做大更进一步的可能。12V么，很多蓄电池是12V的，能不能接个后备电源？于是我花时间找了蛮久，找到了这款。

12V5A不间断带电池充电安防监控应急后备电源DG60-12标准导轨安装-淘宝网 (taobao.com)

正常来讲我们的网络设备只有在全负载的时候才会使用到最大电流，正常情况下基本不会用到2A极限的，当然，如果你把路由器和光猫的USB口上都插满硬盘另当别论。
这款电源是可以做12V的电源输出，但是架不住我设备多啊。于是我有上网找到了这款。

这个是商家的照片

5V12V24V开关电源分线板输出10A20A30A9路18路监控摄像头变压多路-淘宝网 (taobao.com)

其实只需要4~6路已经可以满足我的要求，但是我找到的6路的都价格不菲，这款就凑合用吧。实际使用下来就是那个接线导致了很多的不方便。这个后期再陈述。

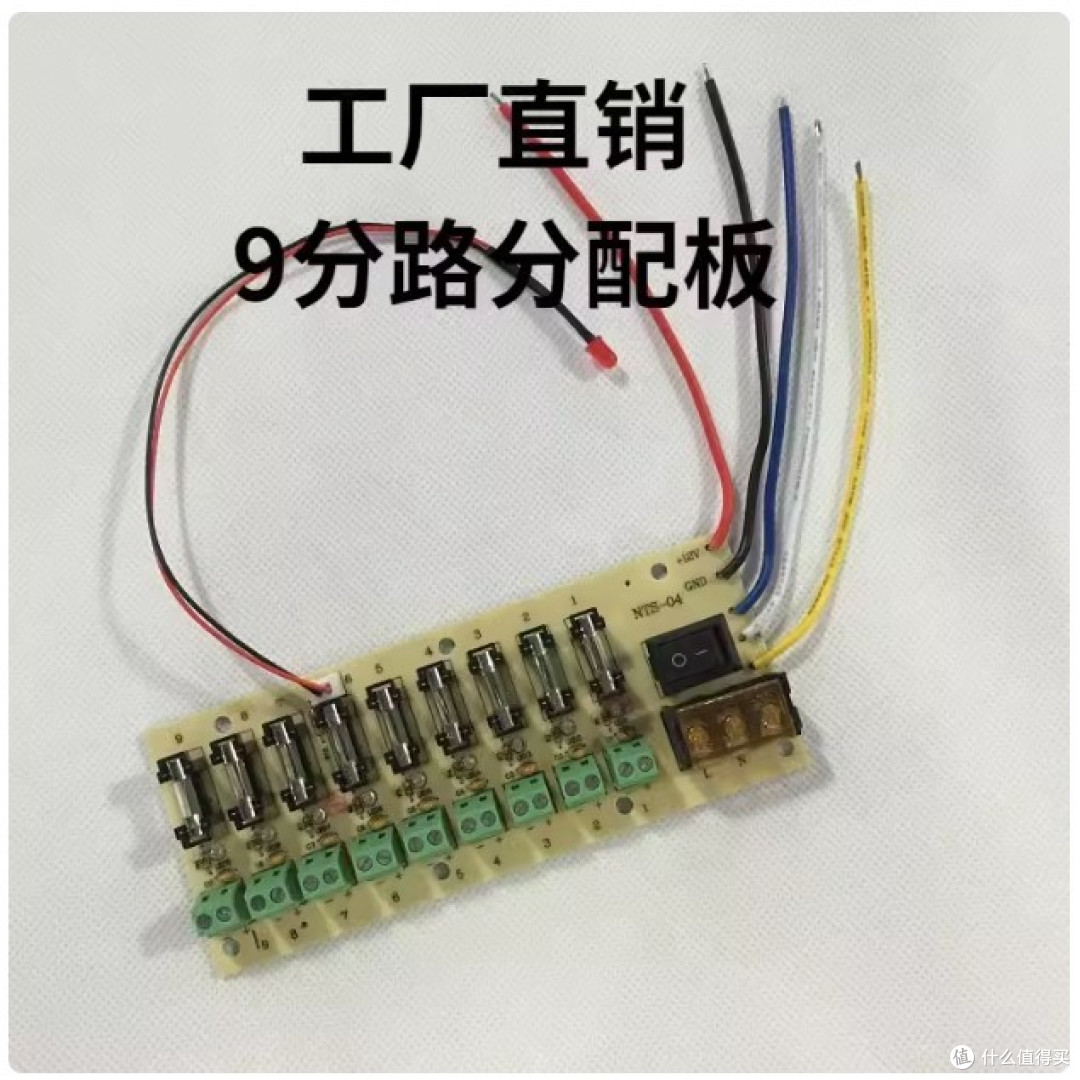

分路板，提供9路，实际上我只能用到4路左右。

5.电池
这个就没啥好多说的，只要你的弱电箱有空间，尺寸合适，尽量选择容量大的吧。毕竟停电的时候电池的大小决定了维持时间的长短。

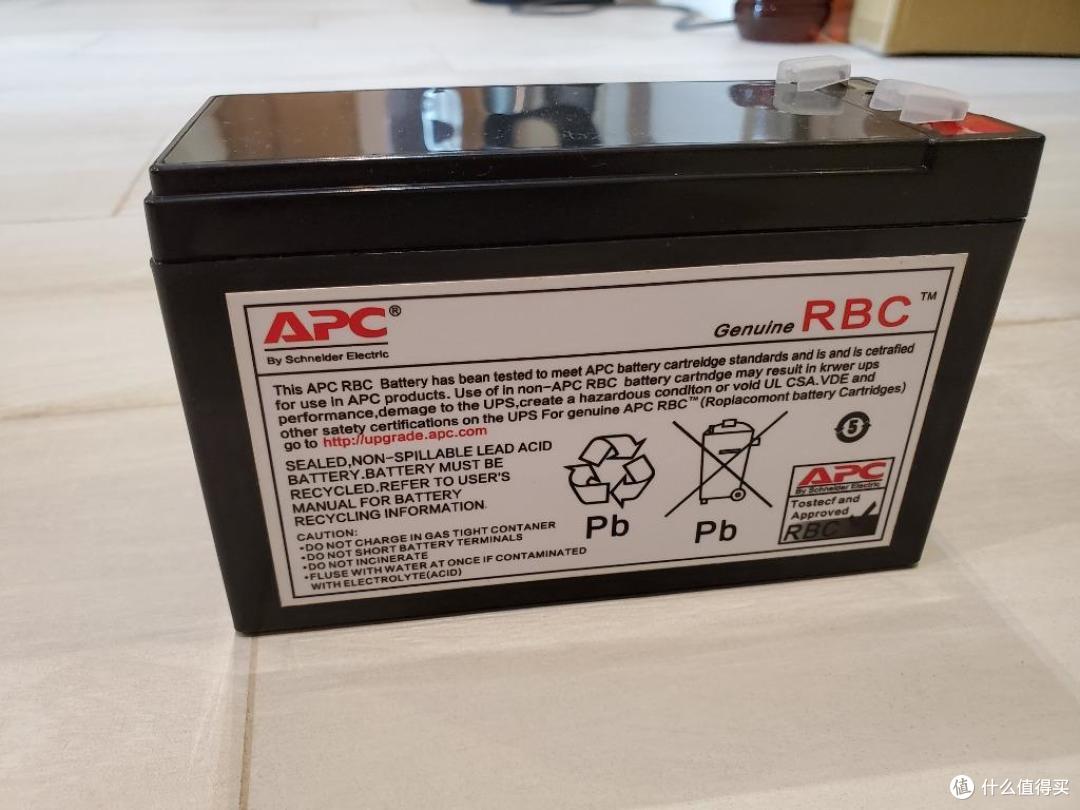

APC的蓄电池

汤浅的蓄电池

6. 配线架
在这里我要好好吐槽下所有的厂商。家用的配线架安装孔距是21.5CM，但是10英寸的配线架安装孔距是23MM。我之前买来了10英寸的12口配线架，结果发现装不进去，就退了。其实我自己把模块拆下来量过，这个孔距的安装是没有问题的，但是由于面板没法处理导致劝退。由于当时市面上只能找到8口的家用配线架面板，只能选择了多安装一排配线架来解决。其实如果能使用两排12口来解决，效果会好很多。

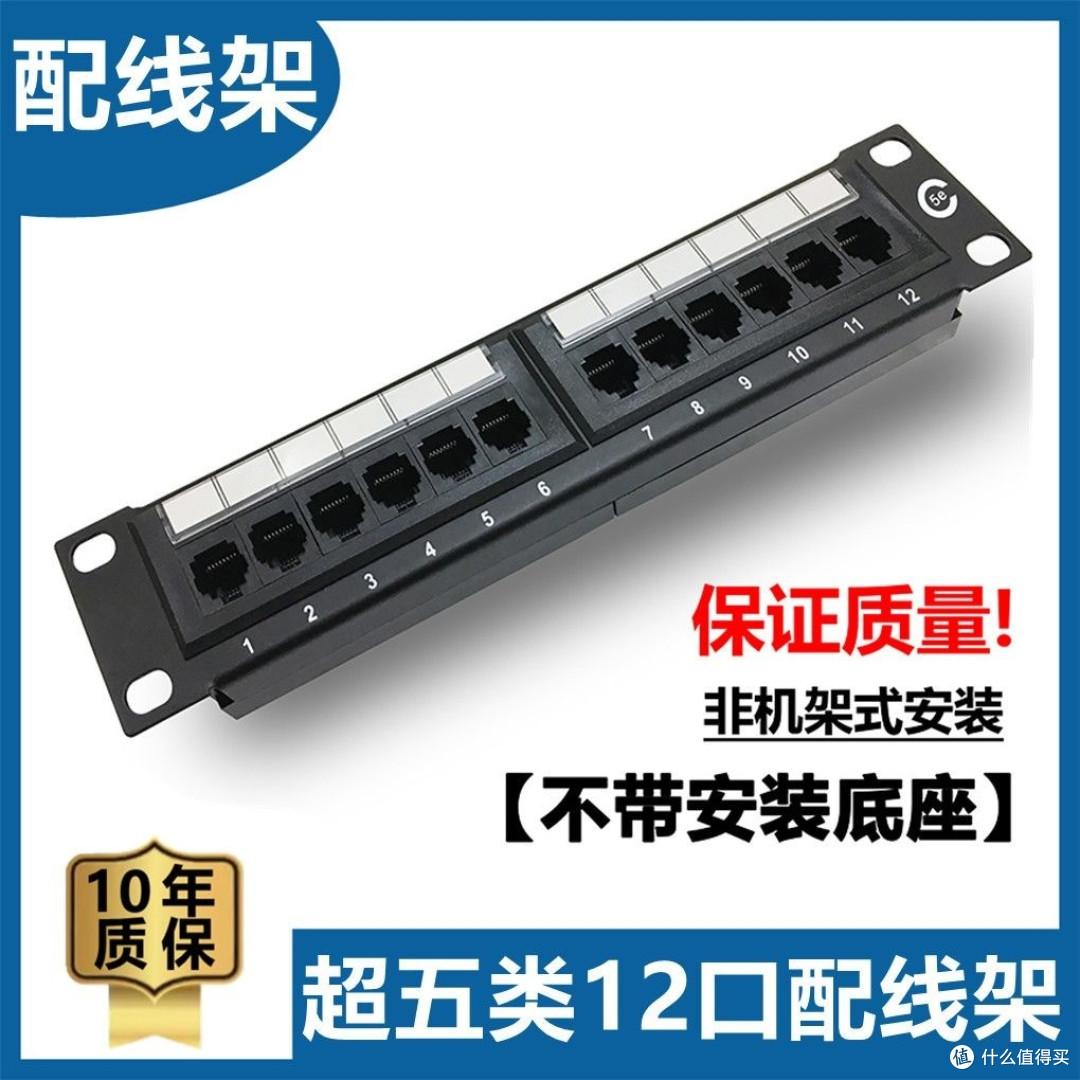

目前市面上已经可以找到10口一排的家用配线架了。

中性欧款超五类/六类12口非屏蔽配线架CAT5/6工程级测试超5类6类-淘宝网 (taobao.com)
最早看中的是这种

8口弱电箱网络数据模块 网络配线架 光纤箱模电话网络模块 8进8出-淘宝网 (taobao.com)
但是由于尺寸原因只能安装这样的。

多媒体箱10口配线架弱电箱模块五类超六类七类网线电话光纤理线架-淘宝网 (taobao.com)
目前市面上已经有十口的了，我是喜欢使用打线方式的，因为如果使用的线太硬，直通款会导致顶住弱电箱背部导致走线不畅。

7.有线电视
老人么，还是要考虑下的，放了6根线是有线电视的，每个房间一根线。所以装了这个有线电视的增益模块。其实最后都没用上。因为都转向IPTV了(走网线)。

鸿雁弱电箱模块多媒体箱布线箱信息箱有线电视六分配器1进6出-tmall.com天猫
我之前买的那款都已经下架了。随便找了款，大家凑合看看，真的要安装的时候看看有没有更好的替代型产品。

鸿雁的有线电视扩展，需要接电源的。

8. 弱电箱其他附件
由于我最初的设计是把Hub放在配线架后面的，但是由于突增的一排配线架导致计划改变。发现万一有啥情况不好处理，要拆掉两三排配线架才能取出或者操作。Hub的厚度不是很高，于是计划将Hub安置在路由和光猫的后面，所以买了两个光猫架子。

弱电箱改装配件 猫/路由器/交换机设备托架 往左展开设备固定架-淘宝网 (taobao.com)
这个买了两个，一个放光猫，一个放路由。

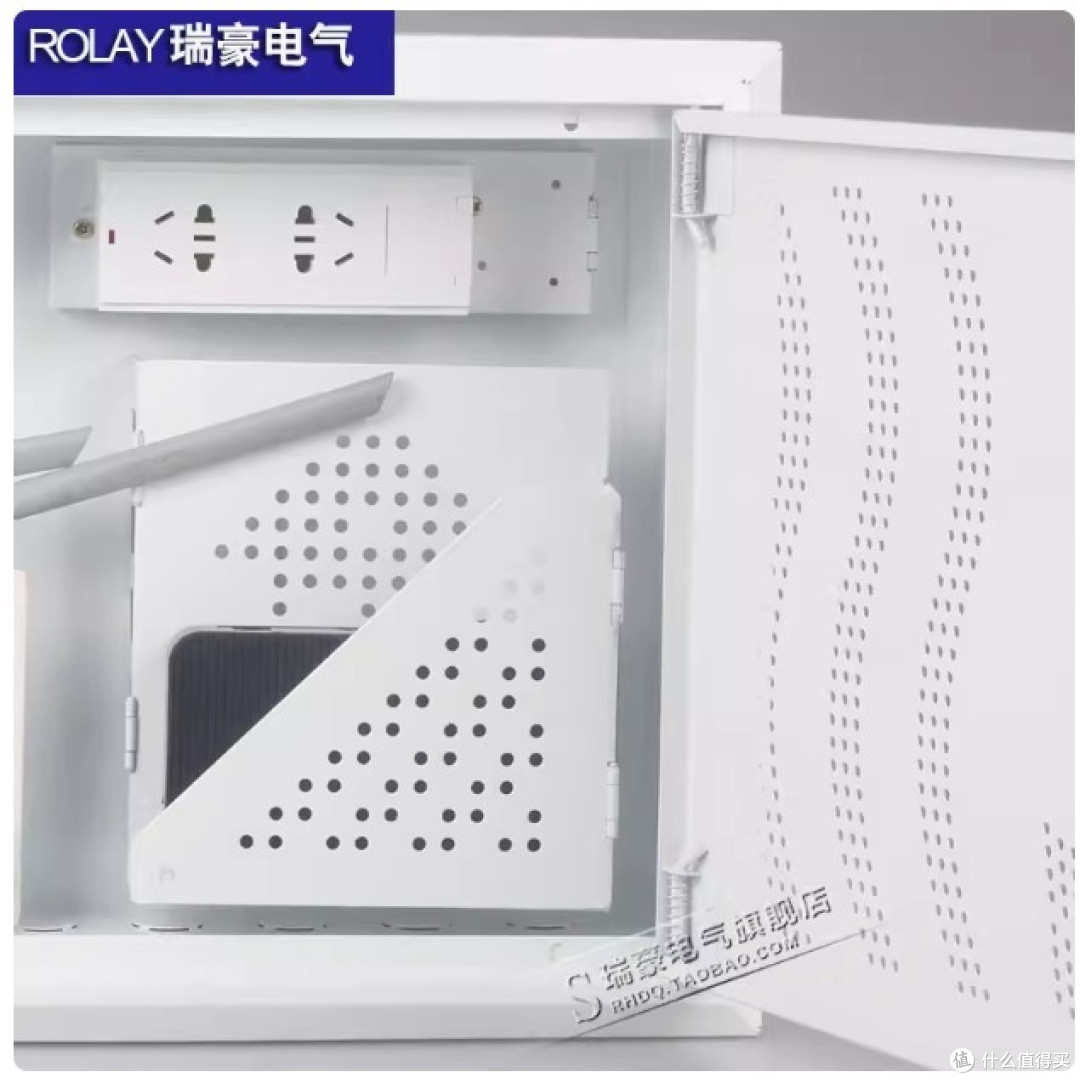

大概就这这样的，图片是引用商家的。

家用弱电箱 1填空件 挡板 弱电箱模块 配电箱 空箱装饰固定-淘宝网 (taobao.com)
这个是拿来固定电源的，当然也可以拿来挡住后面乱七八糟的线。

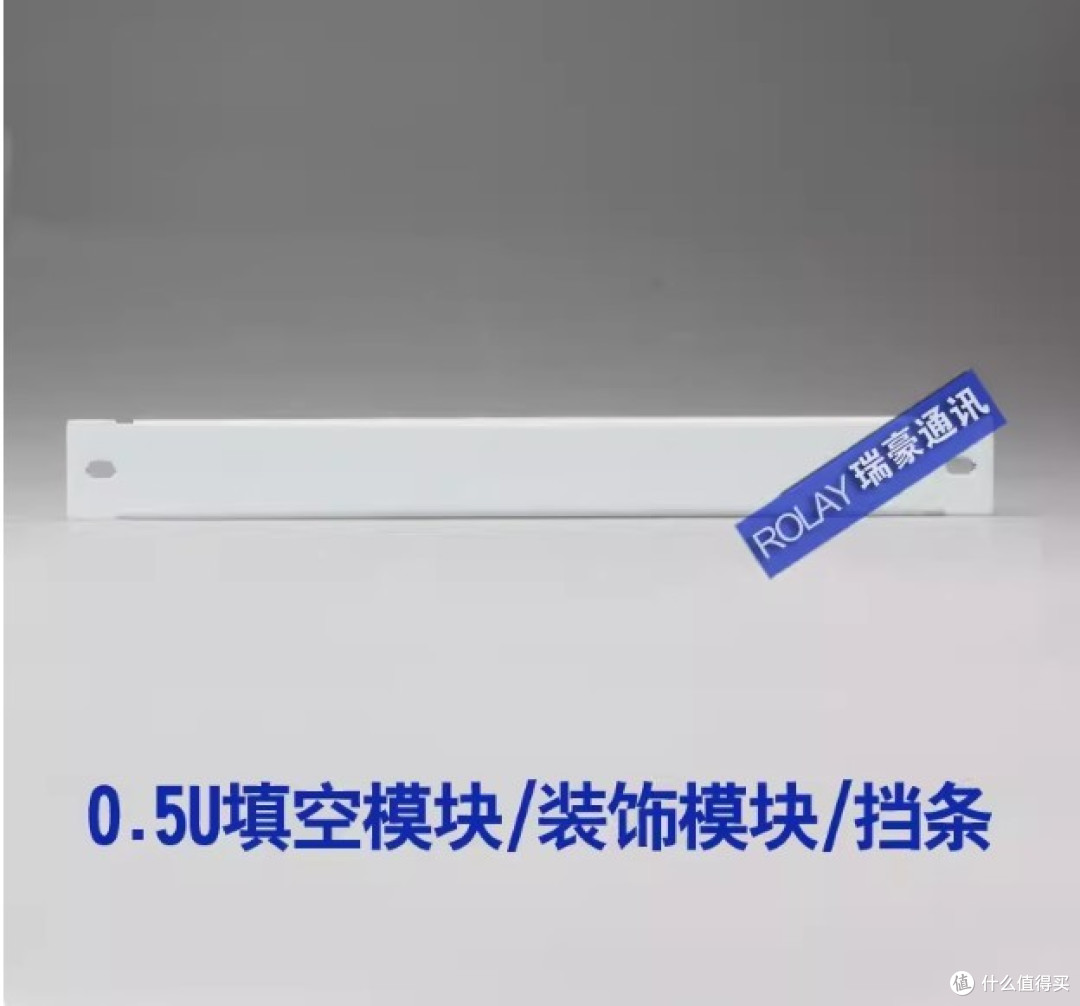

挡条的图片，图片是引用商家的。

弱电箱配电箱支架理线架模块插座改造布线搭档固定改装光猫架-淘宝网 (taobao.com)
这个最后买了两个。因为是三排配线架么。主要是冲中间走线，绑线。

9.其他线缆
电源线。
为了保留原来的电源不至于被剪线，我就下单另外买了接设备的电源线。
DC直角电源线5.5*2.5兼容2.1 监控连接线 直角弯头DC线直流电源线-淘宝网 (taobao.com)
这种就是量好长度去下单就好。

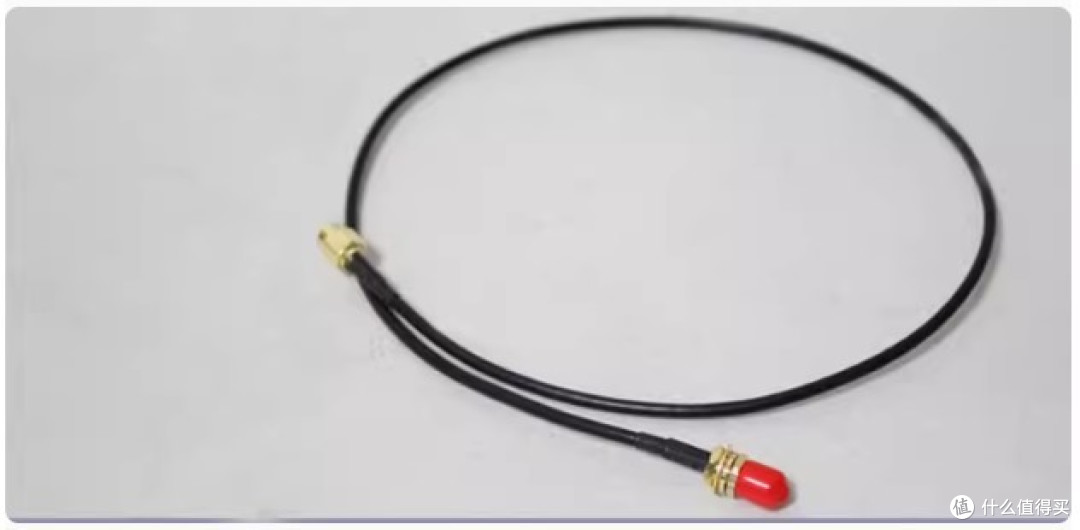

金属面板 弱电箱 光纤箱 无线路由器用 无线 信号 延长线-淘宝网 (taobao.com)
这个是拿来延长信号线引出到弱电箱外面的，因为是铁箱子么。现在都已经有8天线的华硕了，按需购买就好

10. 开关
电源开关，我只买了一个安装在面板上。

金属按键开关

11. 风扇

我是拆了一个14CM的机箱风扇后期装上的。因为发现机柜的温度实在是有点高，然后还配了一个金属的网罩。

3. 动手过程

1. 箱体安装之前需要让电工把电源线接好。

2. 光纤线也要提前让电信的小工放好。线可以长一点。

3. 网线和有线电视线的部分记得让放线的师傅提前把位置对好，因为有时候师傅为了偷懒，管线不到位。到最后又要在箱体上开孔，也不美观。

4. 弱电子安装之前把箱子里面的东西大概的放置设计好。螺丝固定的可以先拆下来，需要打孔的要提前打。因为进了墙体以后后面的操作会比较难了。

5. 放好网线压线配线架，线尽量短且靠边，用扎线带固定，留出中间的空间散热。

6. 有线电视扩展打头安装。这个带屏蔽的线比较硬，走线的时候一定要注意。

7. UPS 电源+ 电池进箱体，接好线。这个时候是带电操作的一定要注意安全。

-------------箱体右边的部分操作完成了，到左边的部分-------------

8. 电源扩展版早早的用铜柱打孔，安排好固定位置。

9. Hub后面有专门的挂孔，也是打好孔位和螺丝。

10. 电源扩展版 接线。一个光猫，一个Hub，一个路由器，后来加了一个风扇。主电源线接好。

我是把那个开关接成了弱电箱的主开关，后来发现是个失误。

11. 这个时候可以开始接短网线了。购买20 ~ 50CM的网线，按照不同功能和颜色区分。在箱体里接上Hub。

a. 最初还留了两根电话线准备接光猫，后期固话也取消了，直接RJ45的头换上网线接Hub。

b. 我使用的是颜色线区分， IPTV用的是白色线，直接接光猫了。黄色线是设备与设备的连接，光猫接路由或者路由接Hub，你自己能区分清楚就好。

c. 购买的时候由于选择的是GS116的Hub，不能区分子网，所以IPTV就直接接光猫了。如果使用GS116E可以划分子网，那就可以接Hub指定的几个口，就是要多用掉一个Hub接口。

12. 接好光猫电源和光纤。这个时候箱子里东西已经很多了，比较狭窄。注意操作。

13. 接上路由器。

a. 路由器这里就比较复杂了， 我选这款路由是因为它能刷梅林的固件。再配合DDNS，可以远程接入控制。

b. 路由器散热，我是卸掉了原厂的散热片，直接给了个大铝块配合风扇做散热。固件里是能看到CPU和芯片温度的。

运行了一段时间之后卸下来的样子

c. 接好天线引出线。

d. 在弱电箱的盖子上打洞，接好天线引出线。

e. 最开始的时候还稳定，后来发现路由器一直要重启之类的，又在路由器的电源上加了一个开关，引出到弱电箱盖子上。有指示灯的好处是是能代替关在箱子里状态灯。

14. 这个是最近操作的，封城期间发现经常连不上父母家里的网络。后来去了发现可能是关着箱子，家里又没人，通风又不好，所以里面温度高了。于是又拆了一个14CM的机箱风扇，开孔安装在路由器的位置。

铁皮箱子开孔废掉我好多琢美的切割片。

一个是路由器发热比较大，光猫的发热，下面有通气孔，热气往上部走，正好在风扇的位置被带出来。

最后的样子。

4. 最后总结

先说说缺点。

1. 其实电源是有指示灯的。但是由于弱电箱都没有可以固定的区域，这个就没办法展示UPS电源充电/失电/UPS工作的状态。

2. 使用了UPS电源以后，只要电池有电，这个弱电箱里面就一直有电，有的时候做点维护啥的贼麻烦，虽然说12V的电压电不死人，但是麻麻的也很难受。

3. 当时设计时候失误，其实天线可以放在弱电箱里面引向高处，天线可以藏在装饰画的背后。走明线放在外部比较难看。

尚可以改进的地方。

1. 选择双开门的大箱体，操作时候不挡位置。

2. 选择10口或者12口的配线架，节省箱体内空间。

3. 应该有一个总电源按钮在箱体外部，这样直接断电后操作就不会带电。

4. 需要电话，有线电视的场景其实现在越来越少了。

5. 双开门弱电箱+双静音超薄风扇+温控开关，达到静音的效果 （利民，镰刀 之类的超薄静音风扇，占用空间小，就是价格贵）

最后吐槽下

某遥遥领先的设备已经拿下了大部分光猫市场，我相信关于路由器的需求他也是知道。但是都没有这种家用的机架式的设备出现。

目前市场上能找到的设备要么就是功能很弱，TP-link好像有一两款（家用机架式路由器），要么就是没啥名气，我也不敢用，譬如说对于设备的稳定性。不然我也不用去搞二手的名牌设备。能找到的不光是设备少，连价格也是贵的离谱。

我个人对于路由，Hub之类的设备是更倾向于购买华硕，Linksys，Baffalo之类的。TPlink，水星之类的我是真不太敢用。

光猫我们是基本没得选择，运营商给你啥用啥，但是现在的设备越来越大，所以里面预留的空间也要大一些。我非常希望有一天光猫的路由功能可以丰富到可以像普通的路由一样，这样我们可以少一个设备。但是能换天线（主要是引出弱电箱）的光猫我至今没有见到过。

期望遥遥领先能有一天看到这个市场的需求，价格与不要贵的离谱，这样我们的弱电箱可以小很多了。
