博世 12V 小电磨GRO 12V-35 拆解

近期收到一个博世的12V小电磨，型号是GRO 12V-35。琢美的小电磨玩得多了，博世的是一直知道有，但是一直没见过，这次就顺便拆解了看一下。话说一句，之前在出一些琢美配件的时候，就有和多人来问，博世的电磨能不能适用琢美的配件，结果是能，因为这次我亲自试过了。

这个电磨拿到的时候是有点半散不散的样子，我给装起来了。其实整体外观看起来还是可以的。

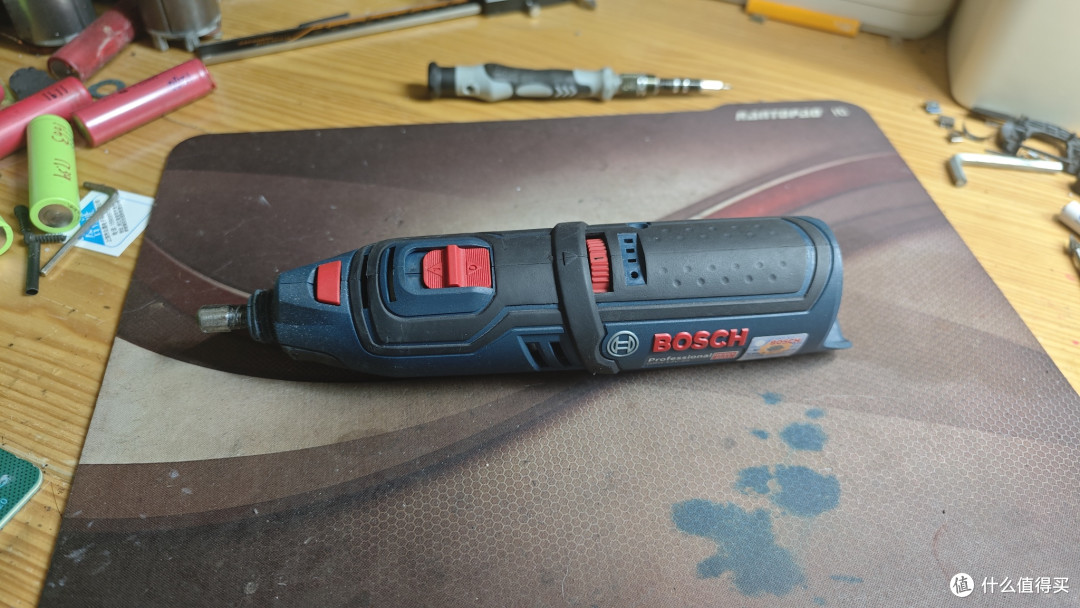

电磨正面

国内销售的产品都会贴上博世的防伪标，即使琢美的也是一样。这个还是红标款。

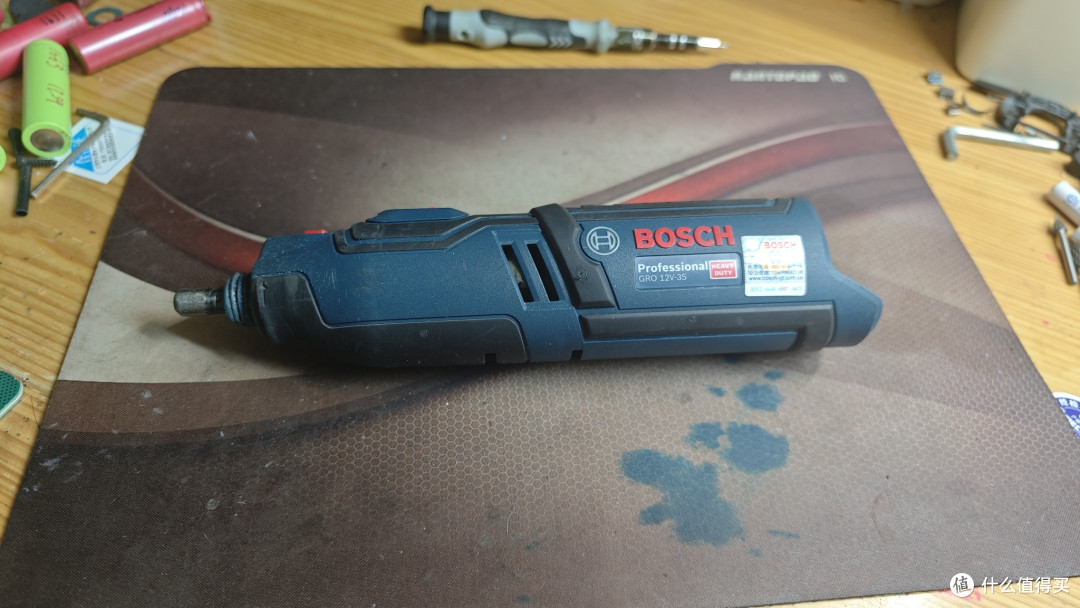

电磨左侧

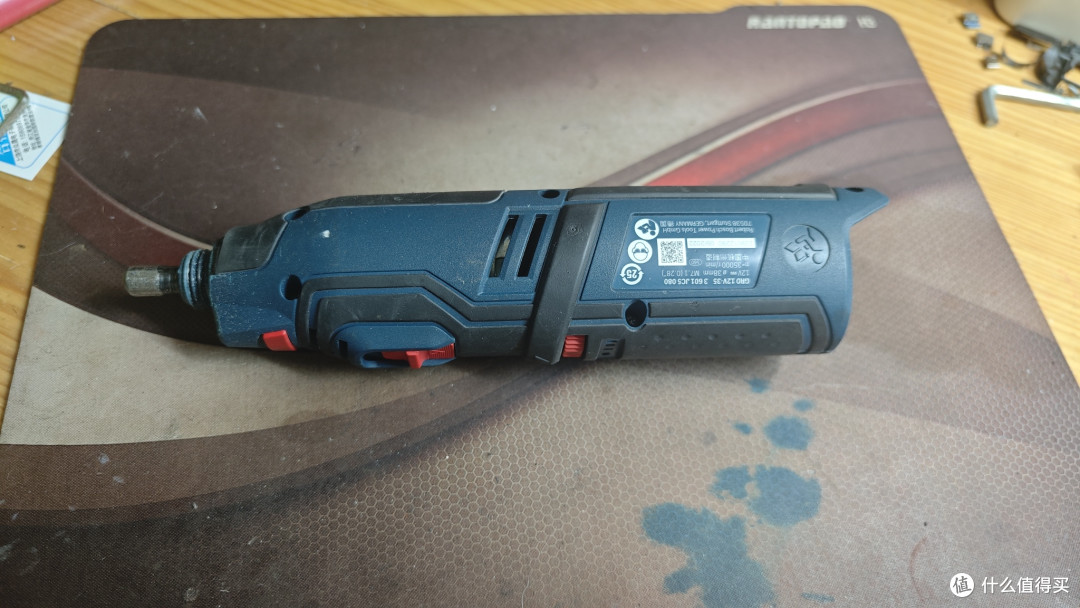

电磨右侧，机身铭牌。手握防滑橡胶都很干净，机身上也没有很多磕痕划痕，能看到有5个固定的螺丝位。

电磨右侧

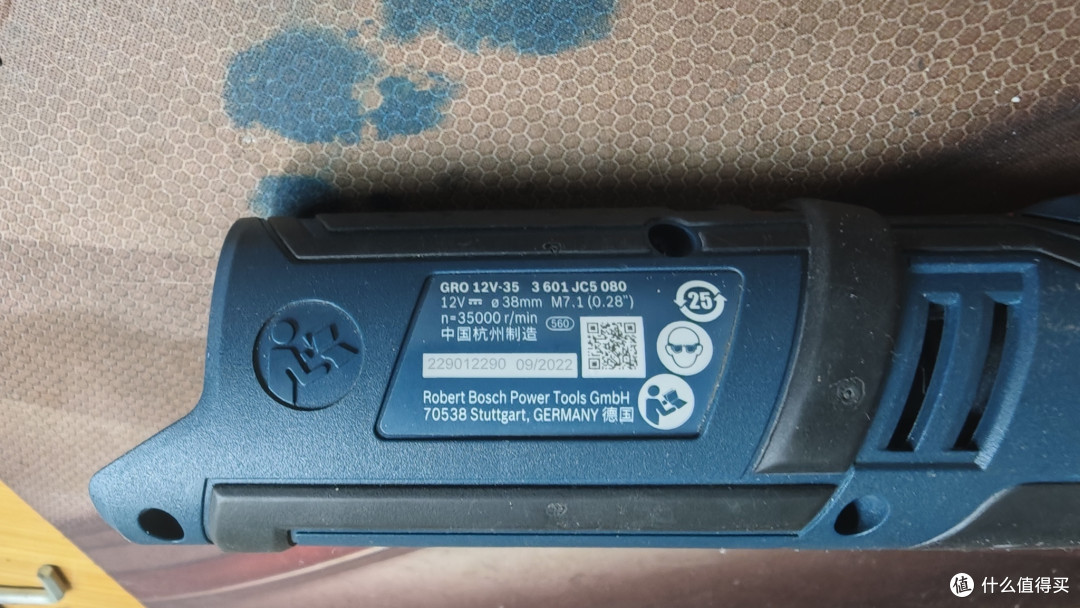

仔细看一下铭牌，杭州产的，最高转速35000转每分钟。2022年9月出厂。

铭牌详细

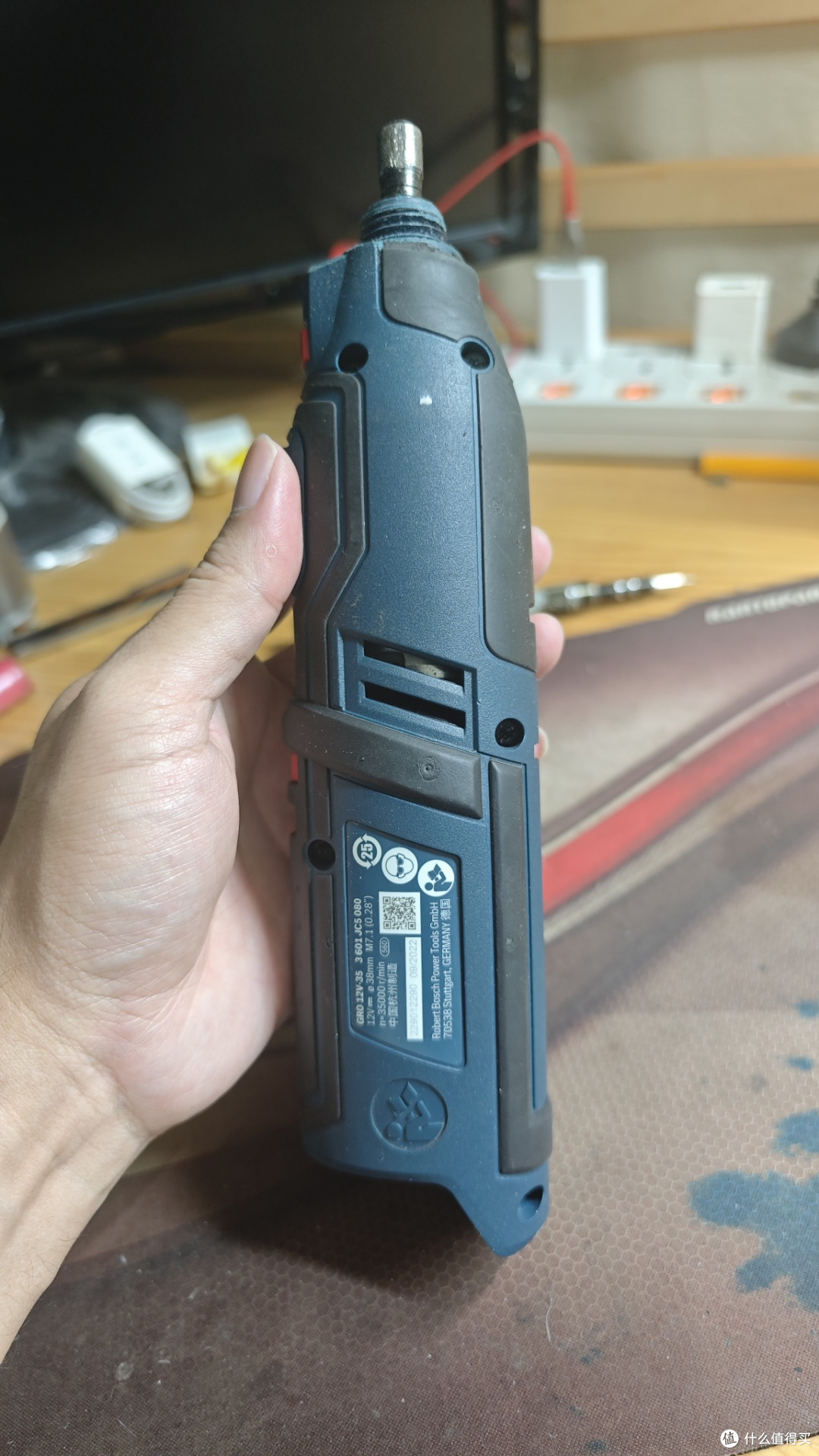

开干吧，螺丝其实也是内六角梅花螺丝，但是和琢美的略有不同，螺丝顶部更像是直角的，我常拆的琢美则是顶部更圆润一点。

准备开拆

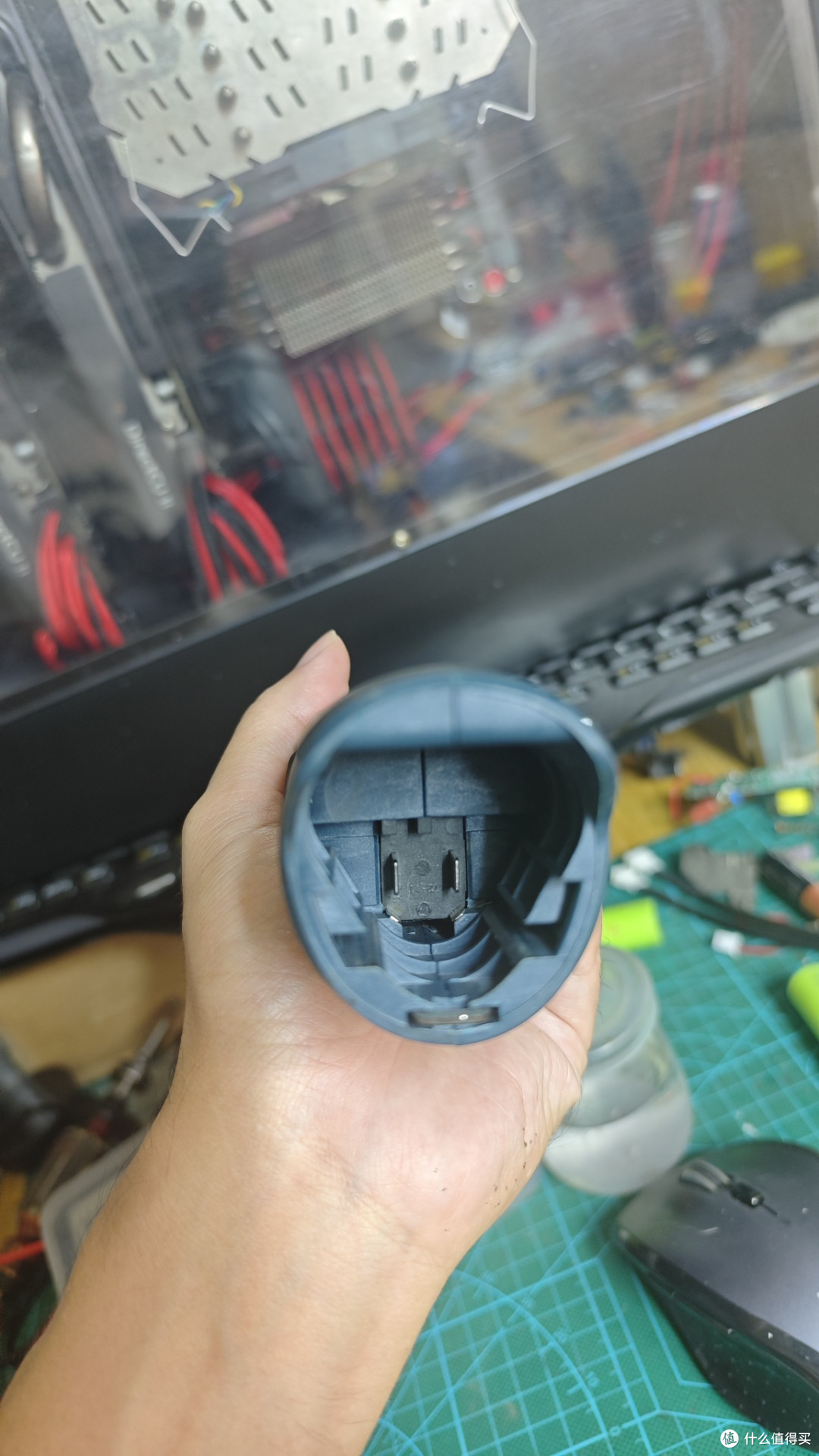

这个位置还有一个螺丝，应该也不叫螺丝。其实是个固定的U型扣，博世/琢美使用电池的电磨基本都使用这种结构，5个螺丝+1个U型扣，6点定位紧固。
这里也能看到电池仓内部了，这个是使用博世12V电池的。

电池仓和U型扣

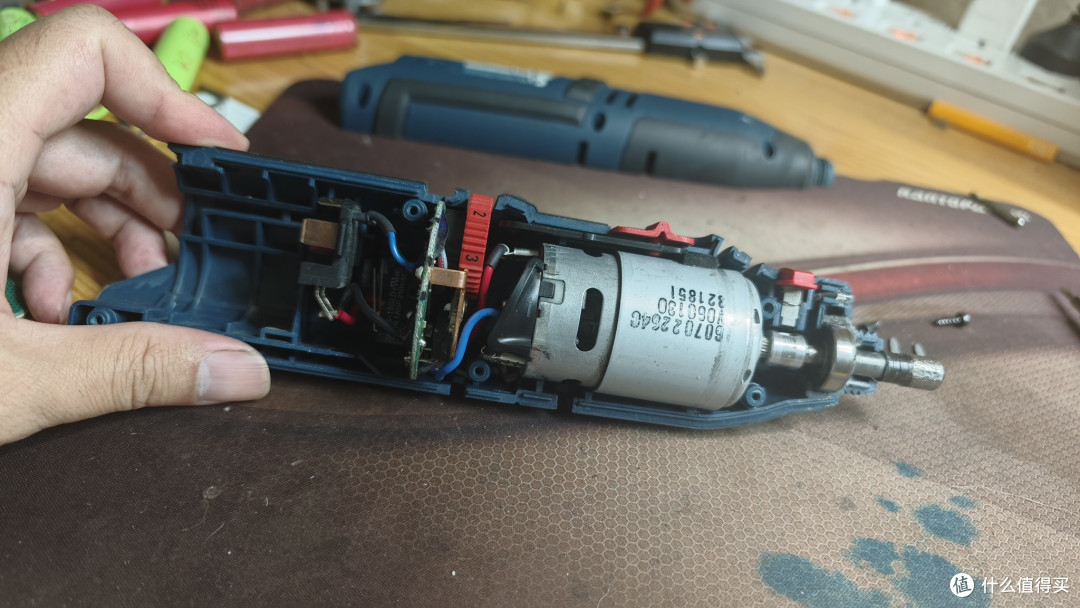

拆开了，先记录一下内部结构，基本和琢美的差不多。

内部打开了。

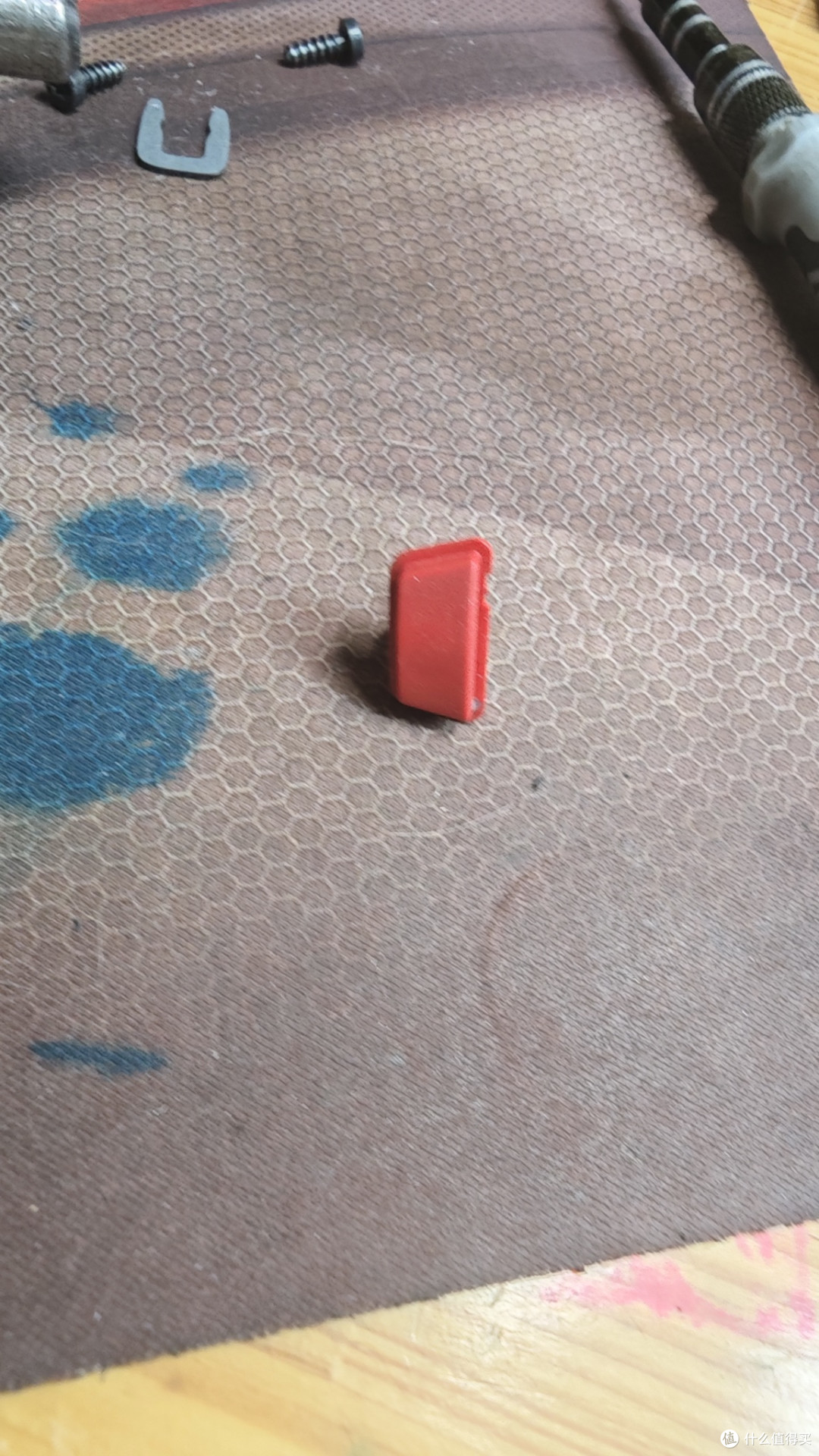

这个卡电磨头部的按钮卡止好大，手大的人也不会觉得操作难堪。琢美的那个按钮感觉小很多。

电磨头部的按钮卡止

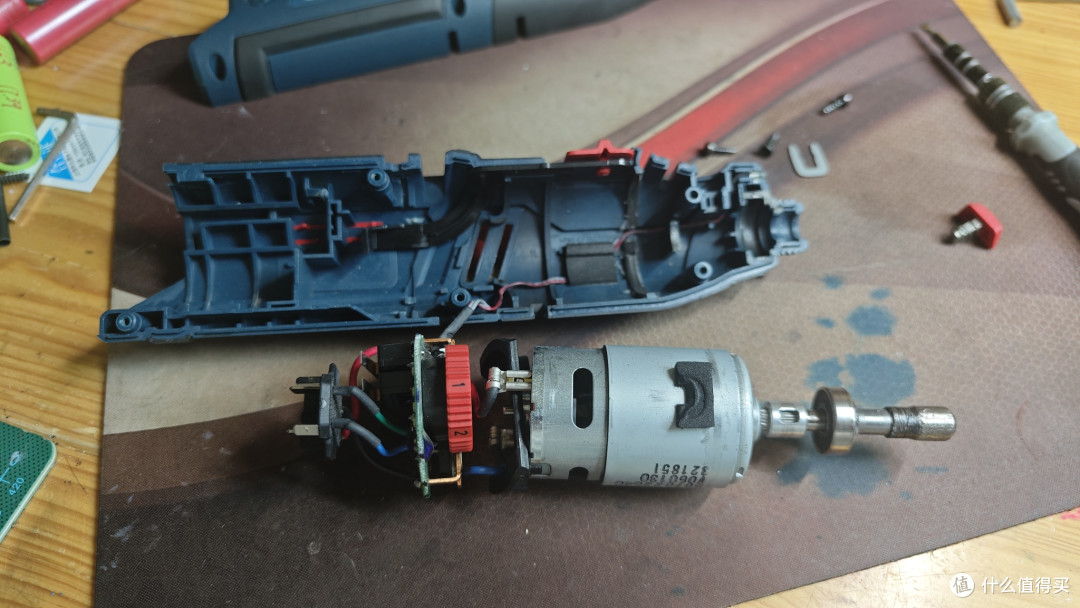

把东西都拿出来吧，还不能和外壳完全分离。这个里面因为博世电磨包含了一个小的led灯，接在电路板上。

内部拆解了

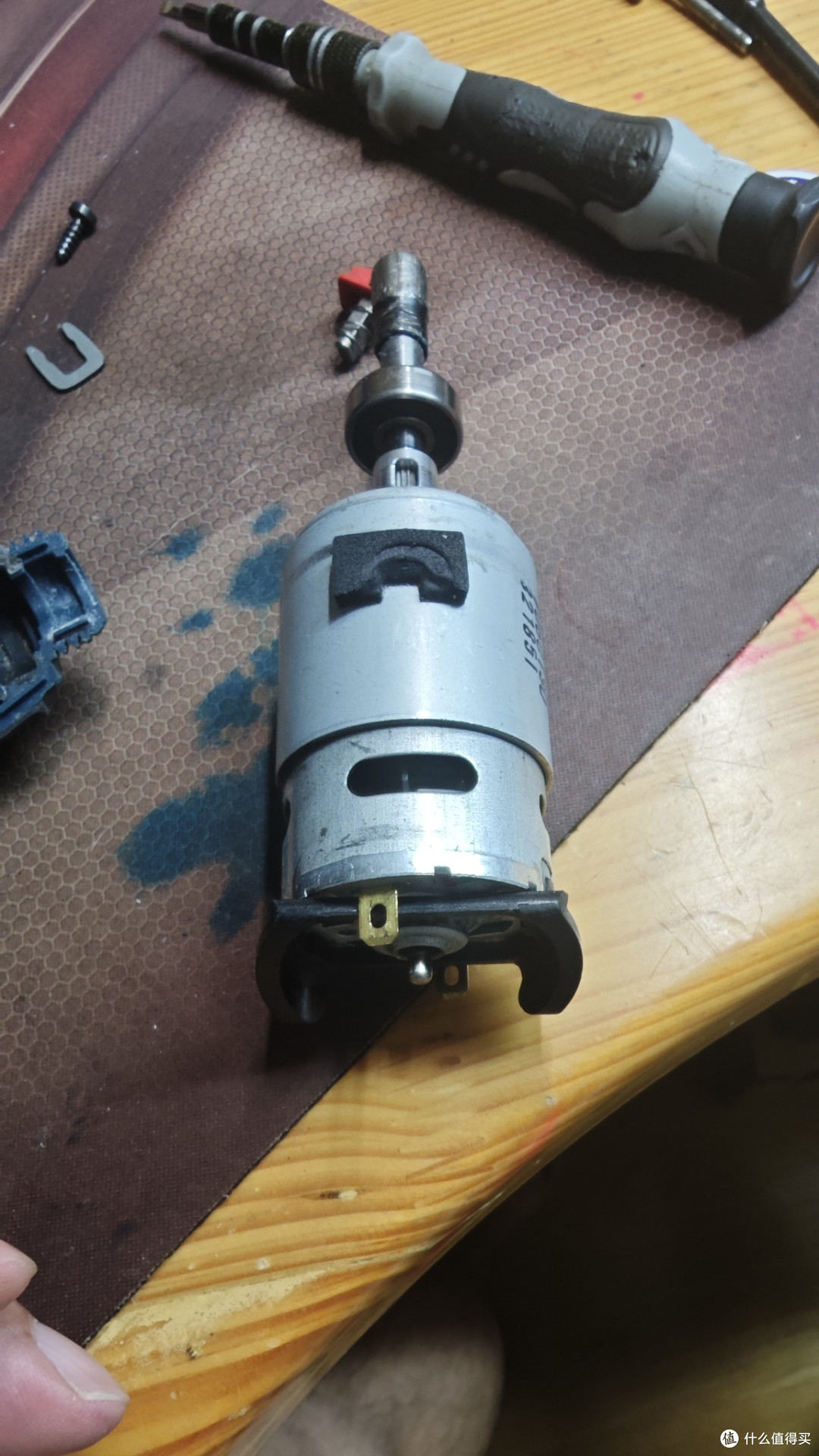

那就先把电机拆下来看下。电机上还贴了一个海绵作为定位使用的。

电机拆离

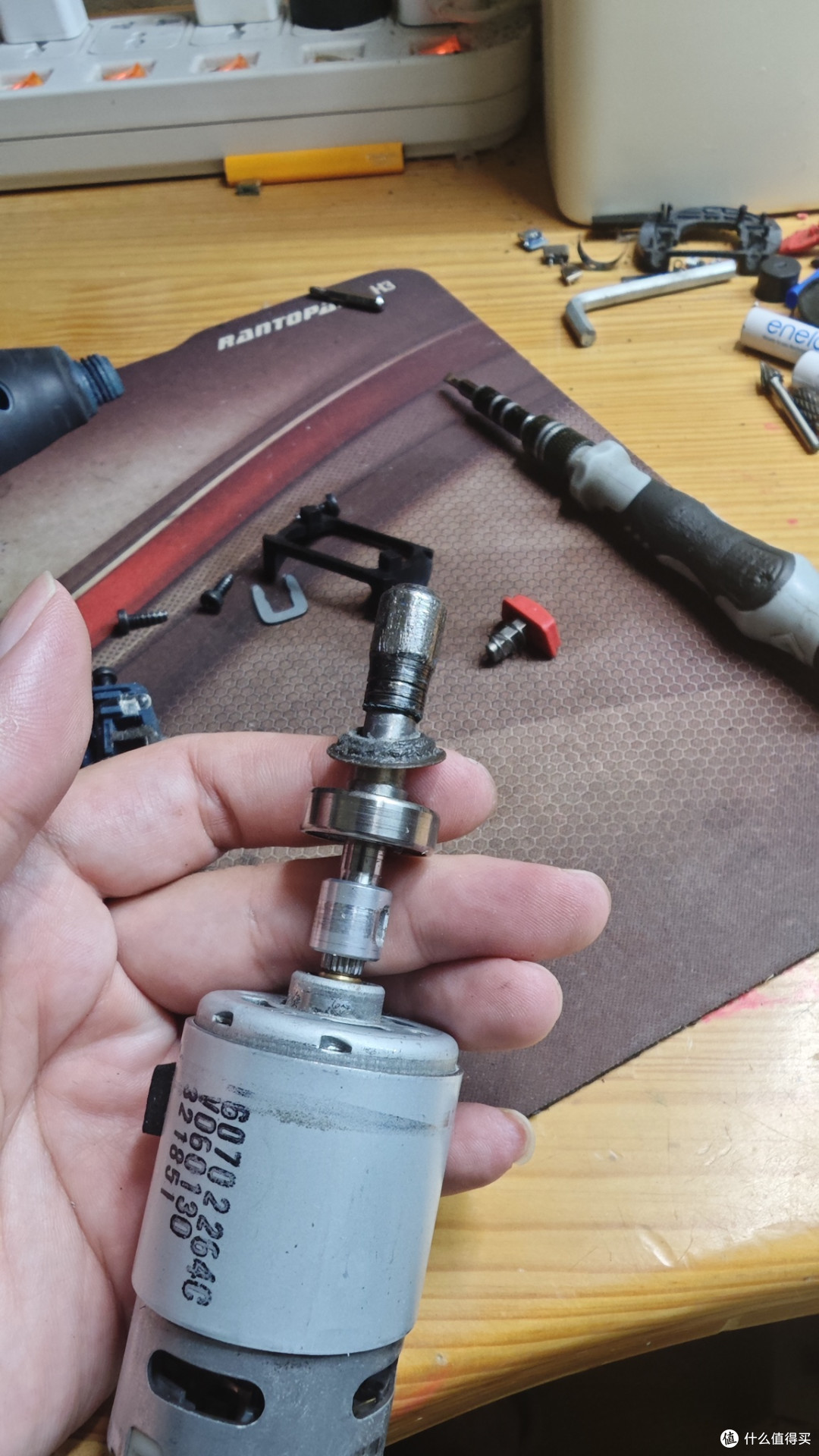

顶部还有一个类似垫圈的物件，在固定螺母和滚珠轴承之间。

这里有个垫圈，很少见的配件类型

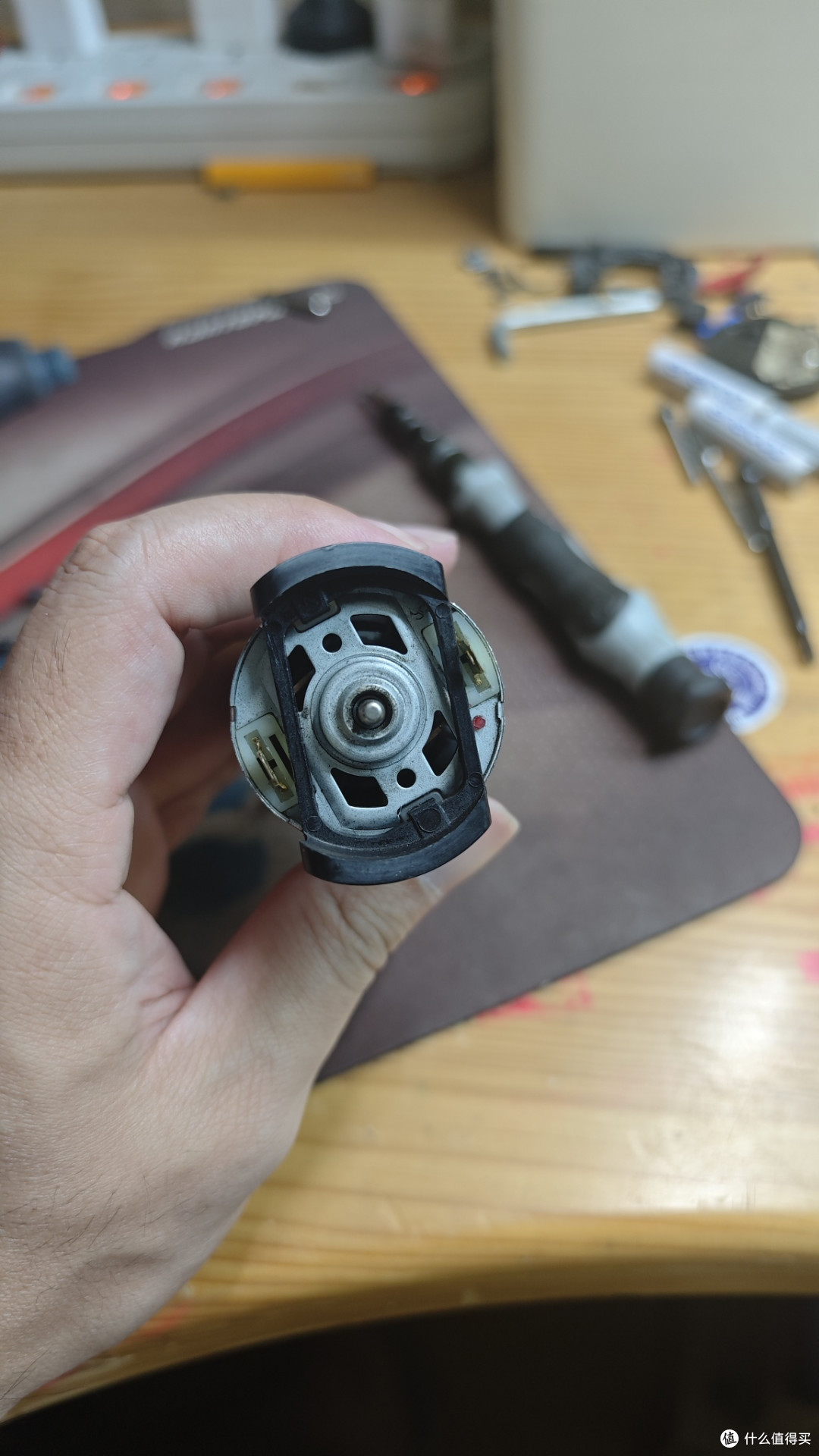

电机底部还有一个塑料卡扣的配件，让电机装进外壳的时候不会在里面随意转动。但是这个卡扣对于点击来说是斜的，倾斜了一定的角度，不知道是什么用意。

电机底部的固定件

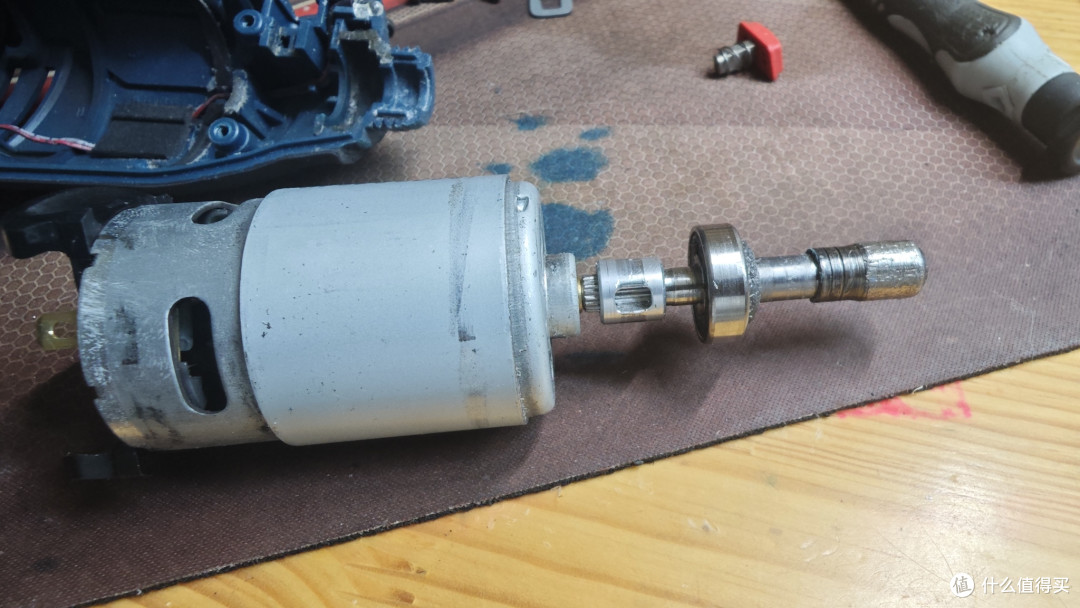

这个博世电磨电机的卡止孔位和琢美的不一样，不是常见的圆形孔。

卡止孔位和琢美的不一样

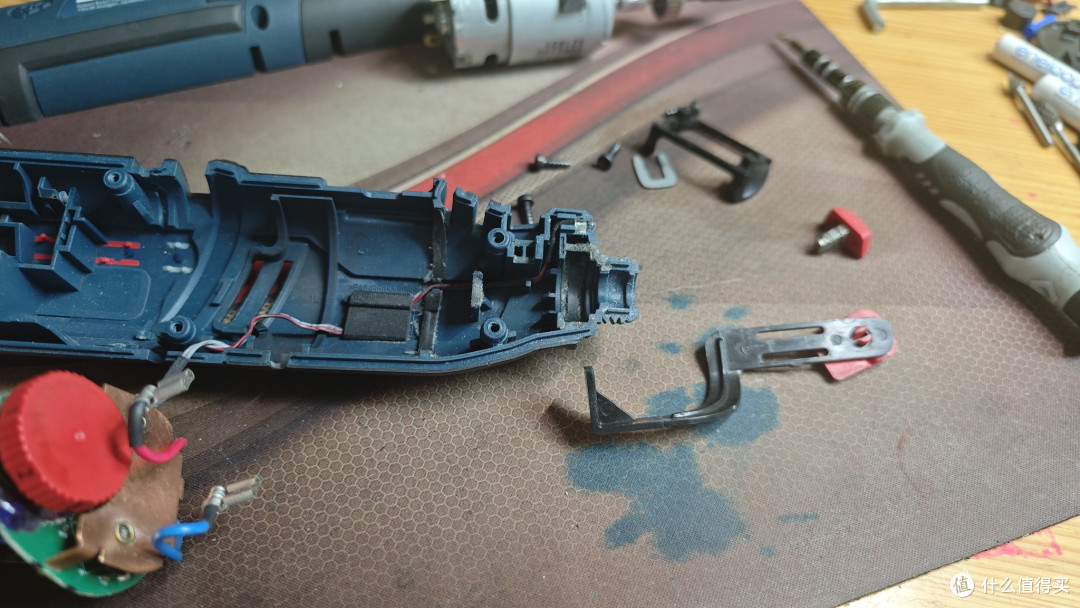

这个时候就能拆出电路板和主开关了。 主开关的形状有点奇异的，像一个钩子，勾起电路板上的开关。

主开关的钩子

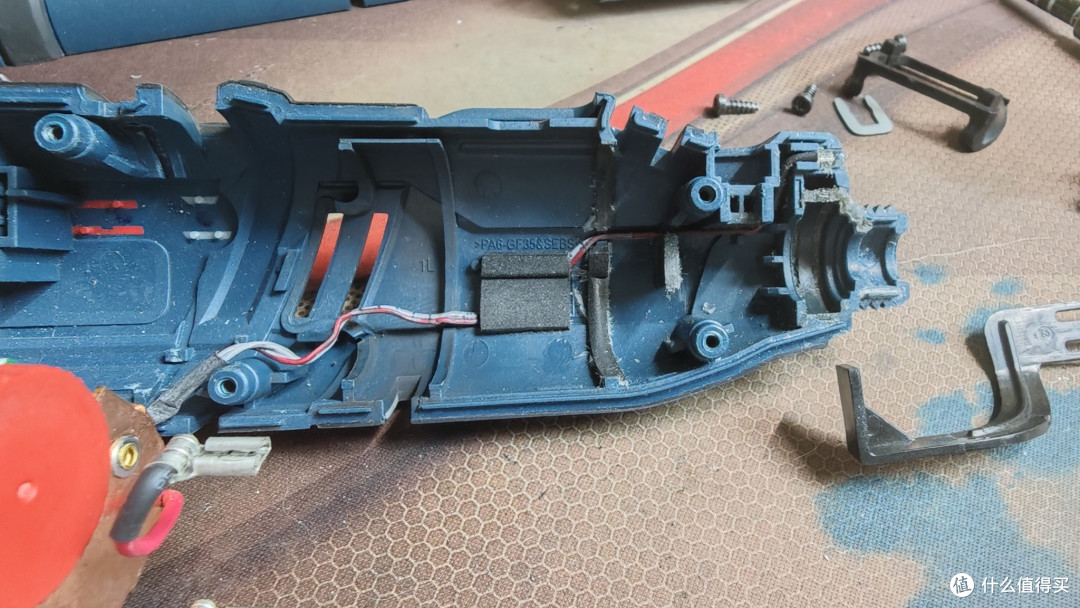

这里拿出电机和电路板以后就能看到，电路板上连着顶端的小照明灯。通过外壳两端的减震橡胶固定在外壳上。

头灯接在电路板上

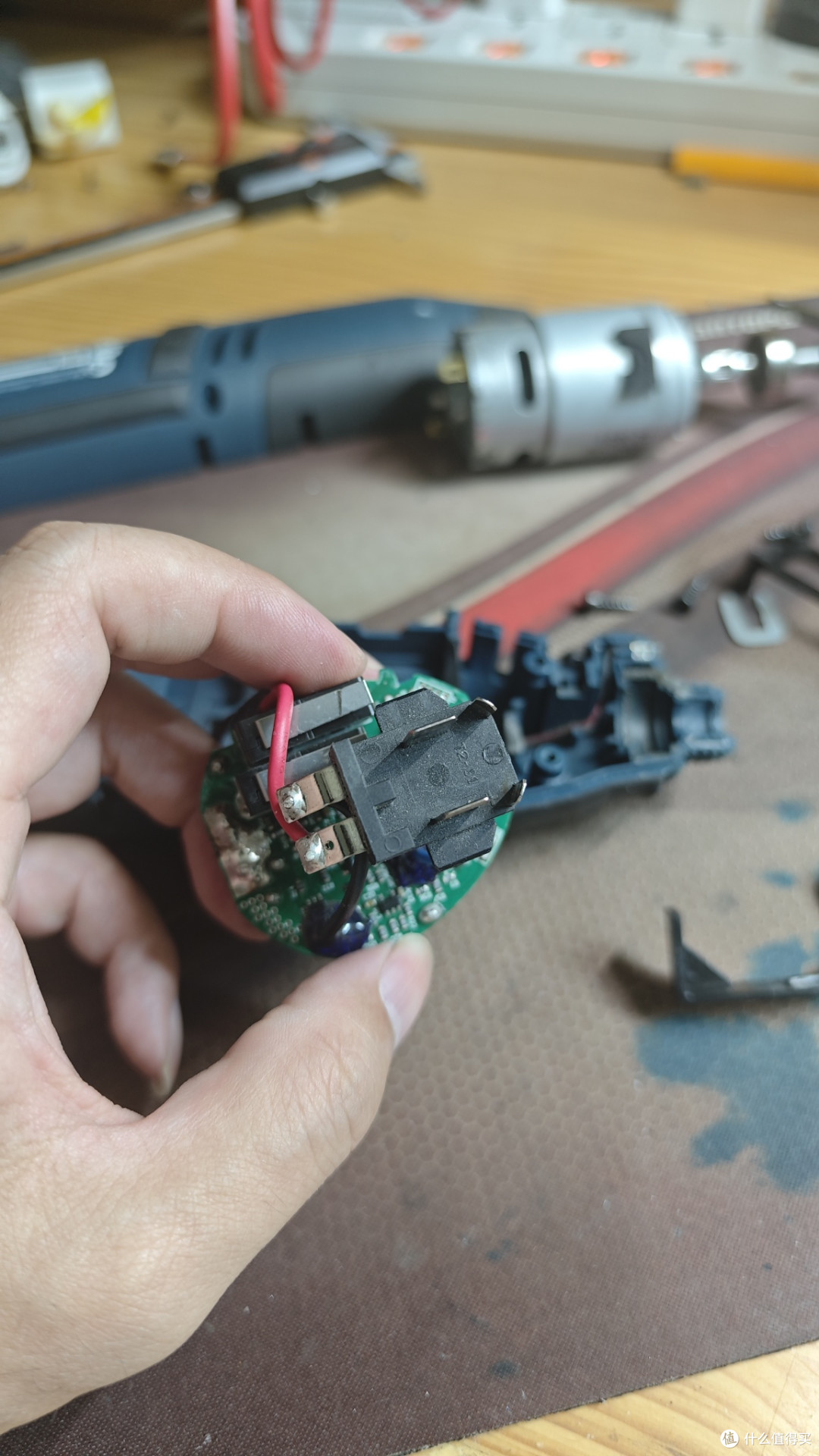

虽然不能把电路板和外壳完全分离开来，但是还是能看下一电路板的情况的。这个是标准的博世12V电池的取电接口。

标准12V博士取电接口

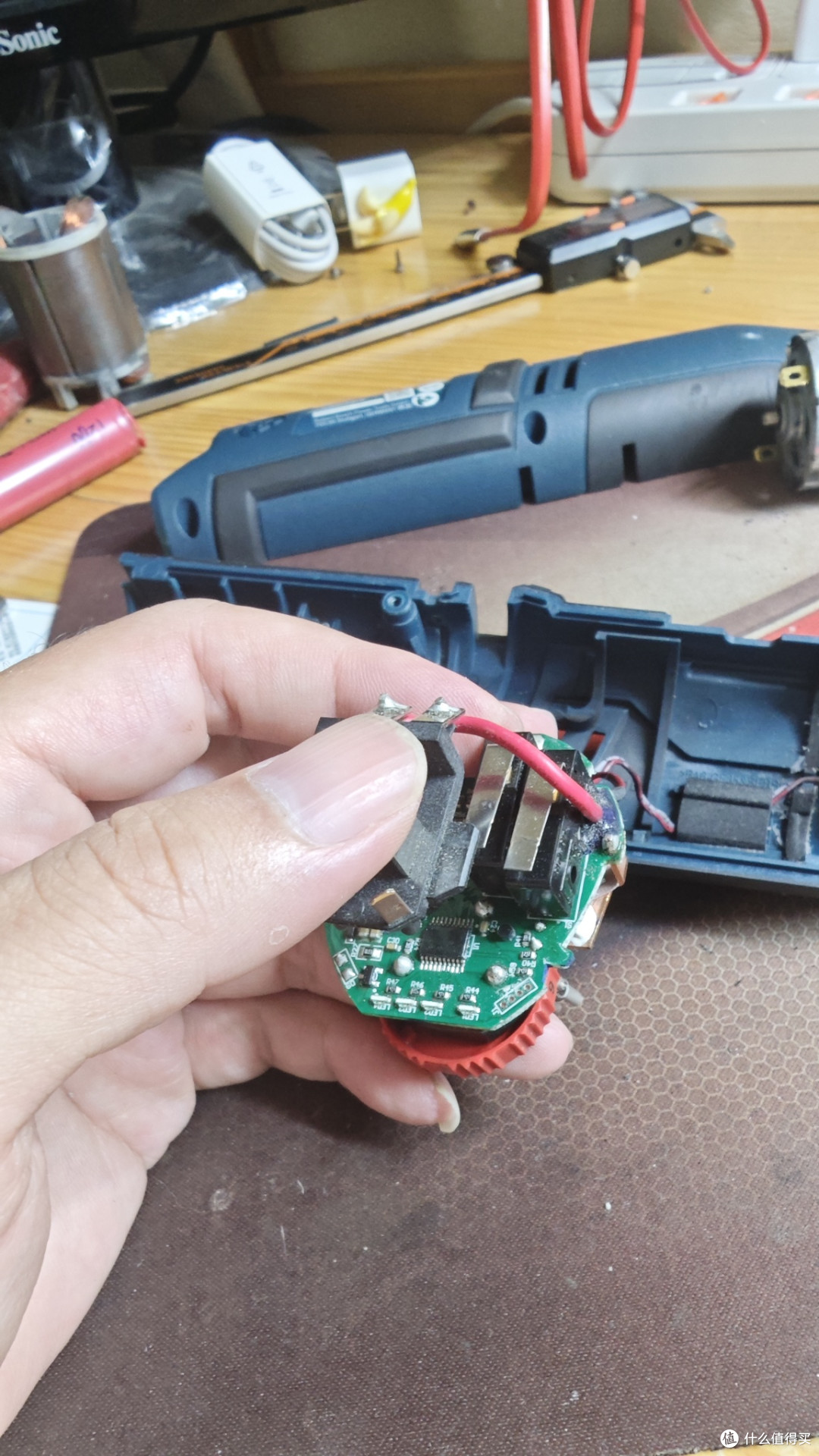

开关下面隐藏着2个开关，一个是灯，一个是电机。

电路板上有两个开关

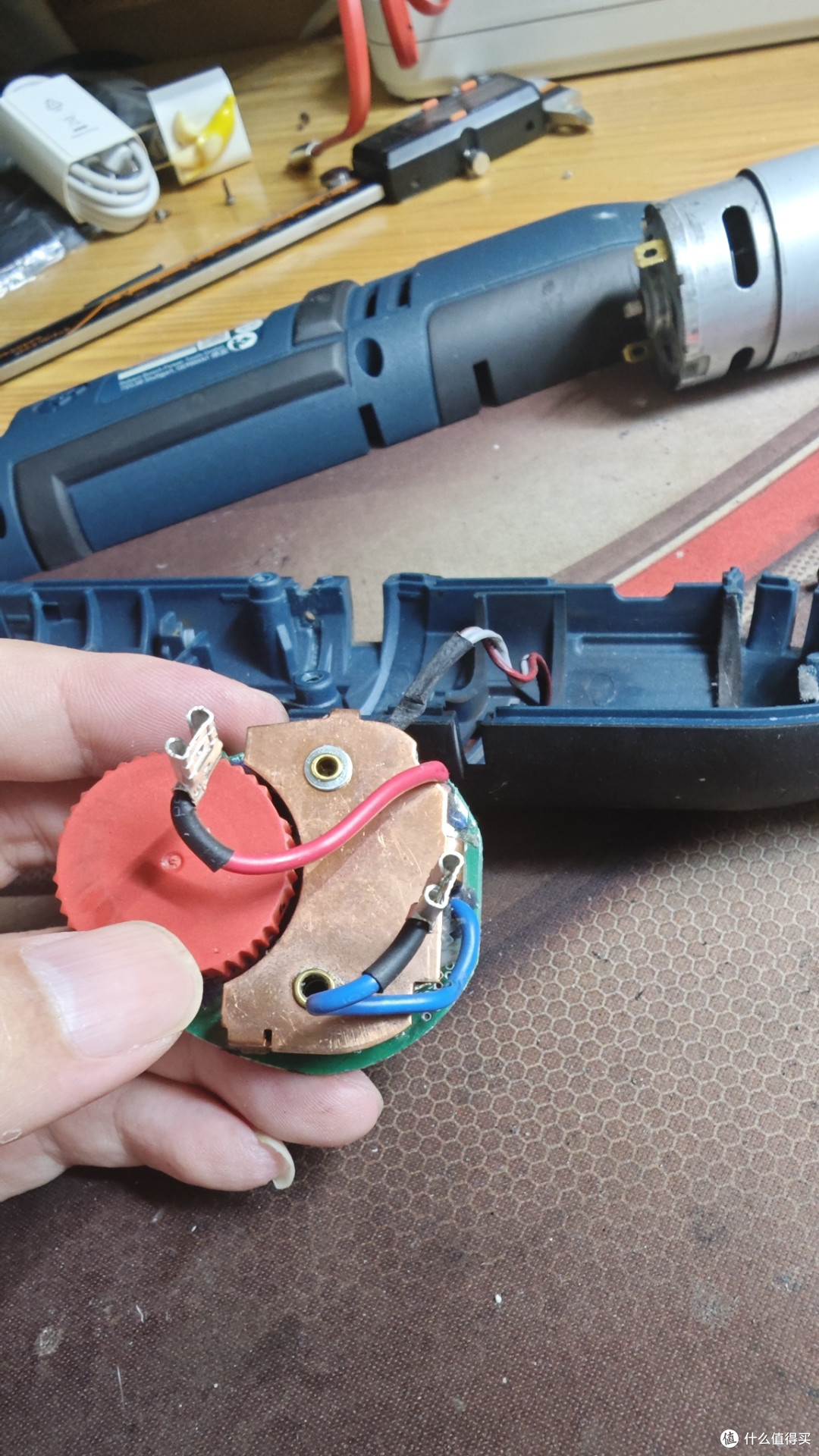

另外一面是接电机的，调速开关就在另外一面，可以看到有很大的铜片用来散热。

电路板的另一面

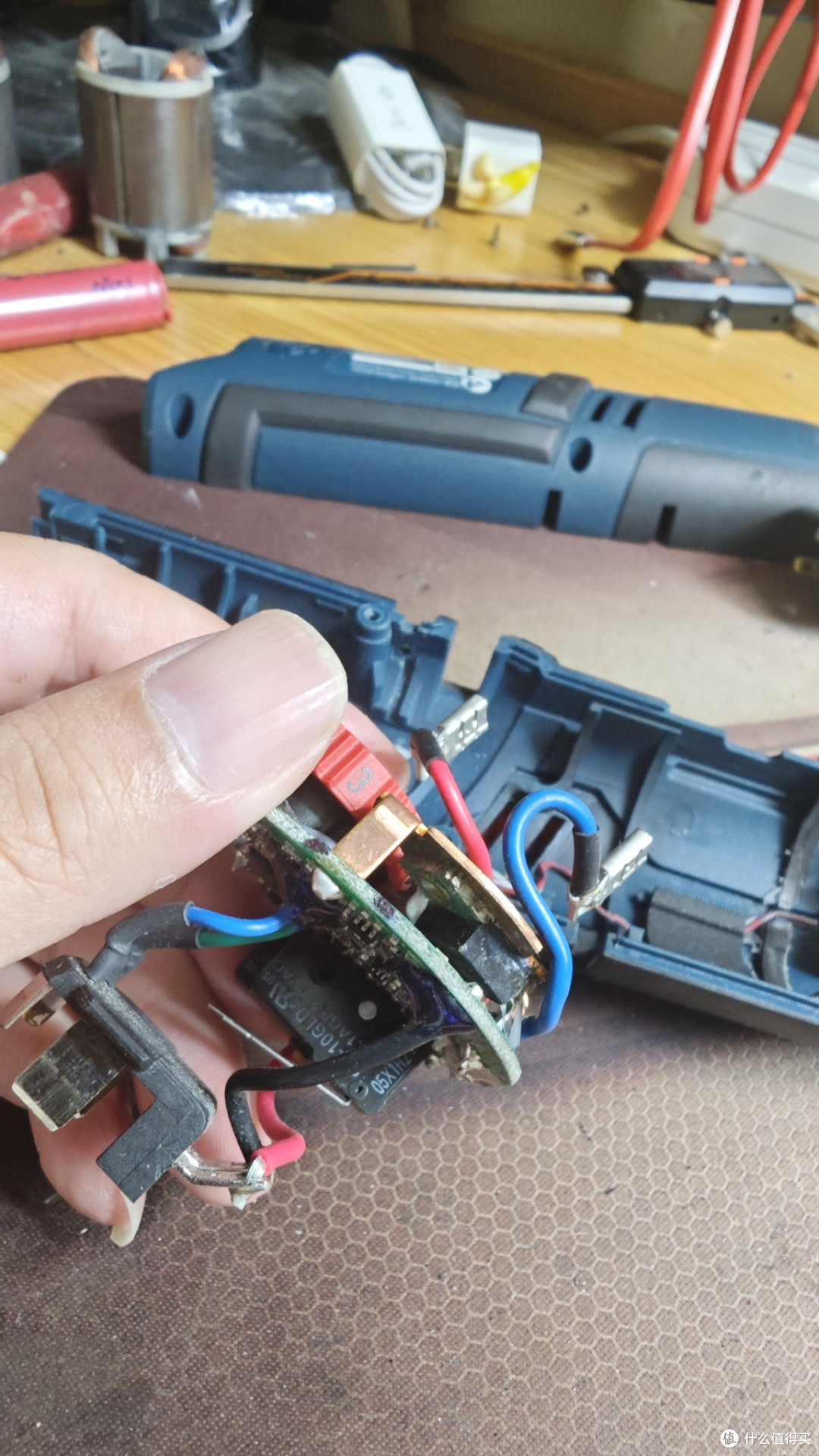

仔细看了下，主要是这个铜板下面有两个三极管。但是这里也能看到，这个电池取电的正负极是交叉的，不知道当初怎么设计的。

藏在铜板下面的三极管

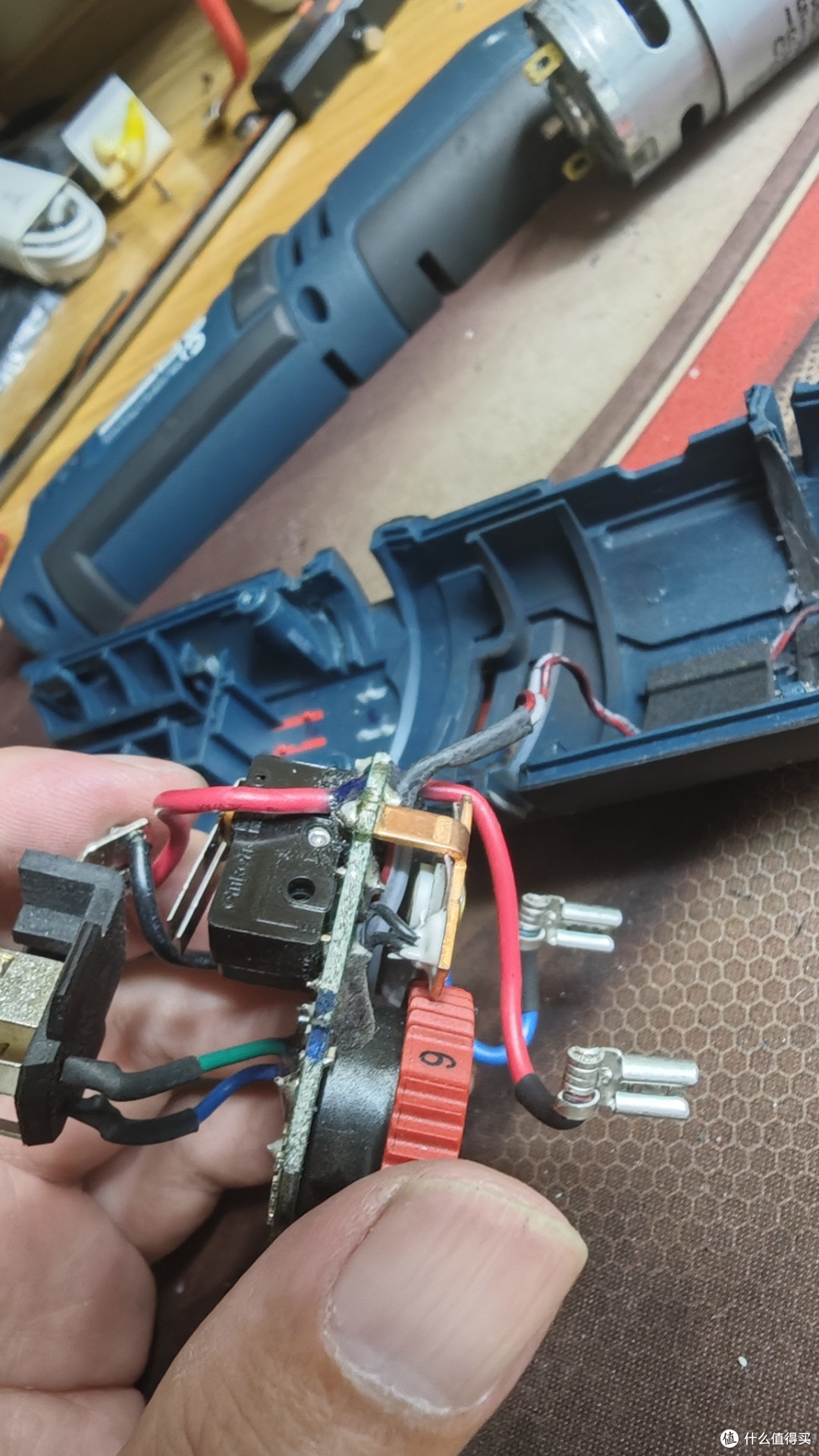

另外一侧也是这样的。

另外一侧

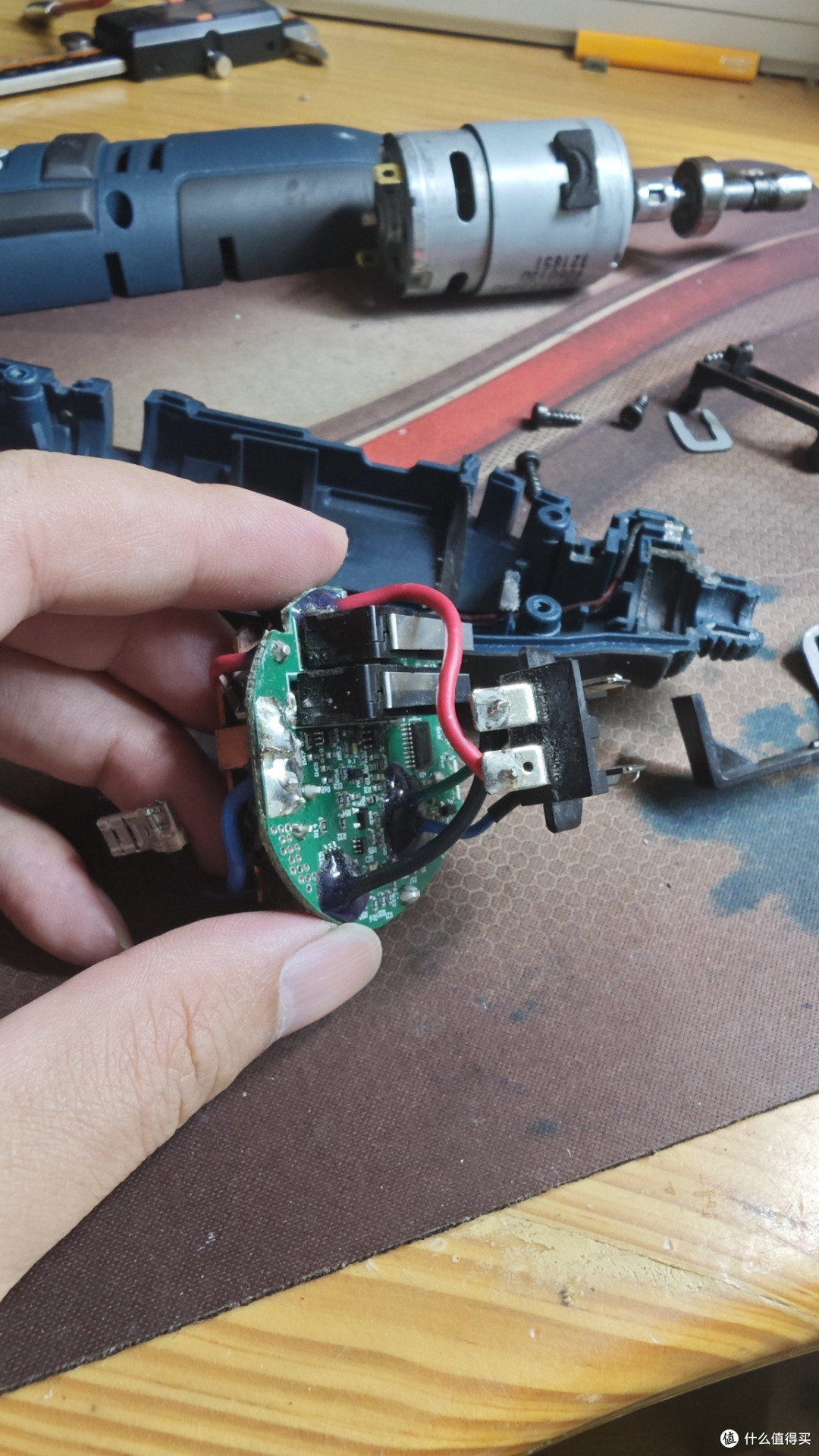

把取电口往上推下，仔细看下电路板的部分。

电路板正面

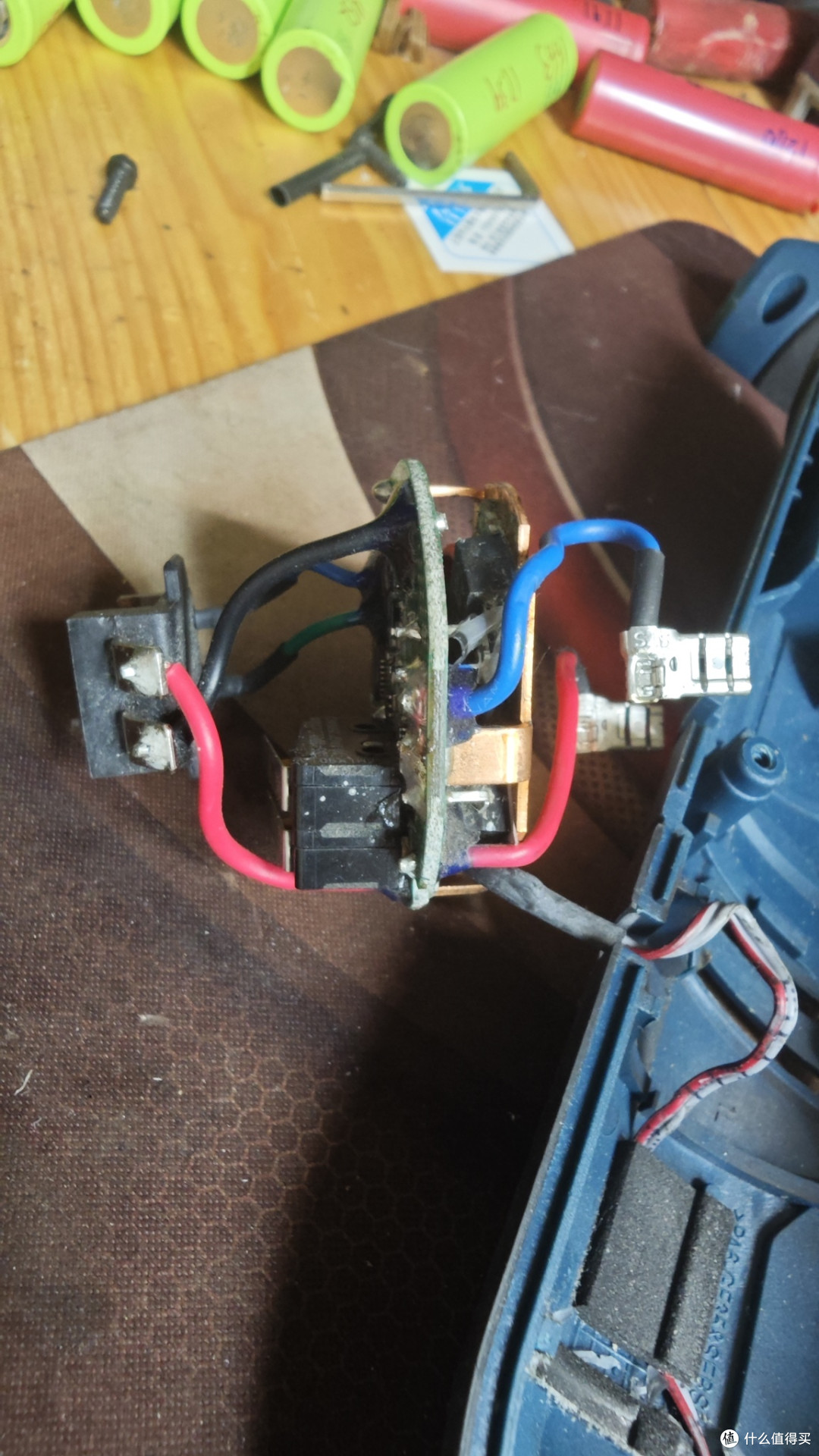

电路板的背面被大铜片覆盖，不能看的很清楚，只能这么个看法了。

电路板的背面没法看清

最后诊断下来然我大失所望。电机能转，但是电池会发热。最开始以为是电路板的故障，电机工作完也是很烫。

某天和一个朋友聊天的时候他随口说了一嘴，这玩意儿就正负两级，标准的550电机，你随便换一个上去试一下。然后直接拆了琢美的电机上去转1分钟，电池，电路板，电机都没有问题。

好吧，破案了，电机故障，没辙了。散会吧，看来我是和博世的电磨无缘。
