几个月前的 Computex 大会上,华硕展出了一块很特别的主板和显卡,显卡没有常规外接供电,而是依靠定制主板供电。
由于当时工作人员明确告知不是概念产品,随后会量产,所以该卡引起了不少媒体的关注,也包括我们。

今天,华硕公布了该卡更多技术规格,包括主板和供电插槽每个引脚的定义,还有功率等细节。可预见,这会是未来华硕显卡的样子,至于其他厂商,就得看华硕会不会开放专利了。

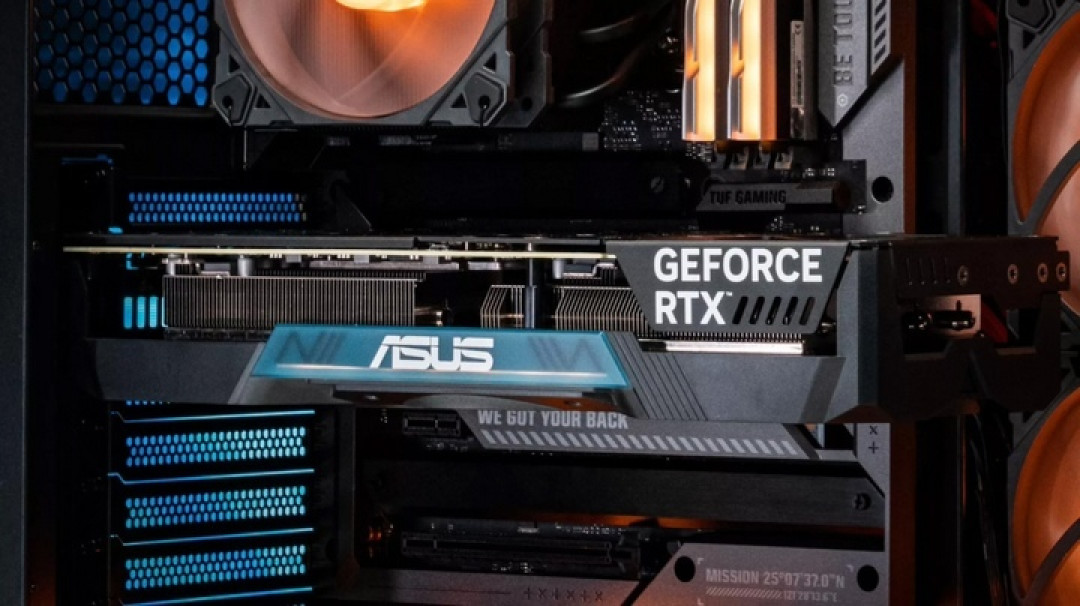

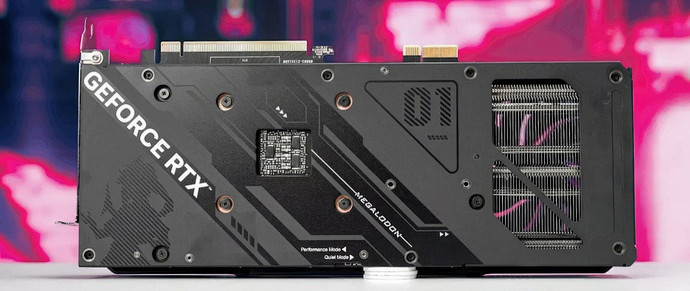

介绍技术规格前,先来看下上机效果,侧面看不到外接供电了,也不像其他厂商背后隐藏式方案,整块显卡很简洁,机箱内再也看不到显卡供电排线了。

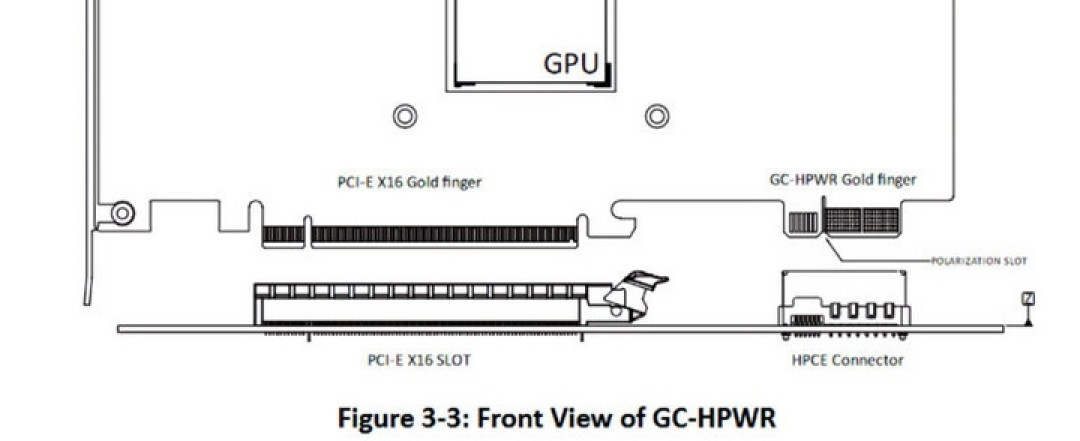

注意看定制主板的供电插槽,左侧S1-S12区域是信号接口,右侧的P1-P16 是供电接口,每个接口的定义都有详细说明。其中 P1-P4和P13-P16才是显卡真正的12V供电,其余的是接地的,俯视看就像双8Pin 外接插头。而S区域是负责信号传输的,其中S1用于检测显卡是否插到位,S7 是检测当低于150W功耗时用的,显卡S8是检测是否有供电。重点是,这个插座可以最高提供600W功率,跟新的16Pin最大输出功率一样。

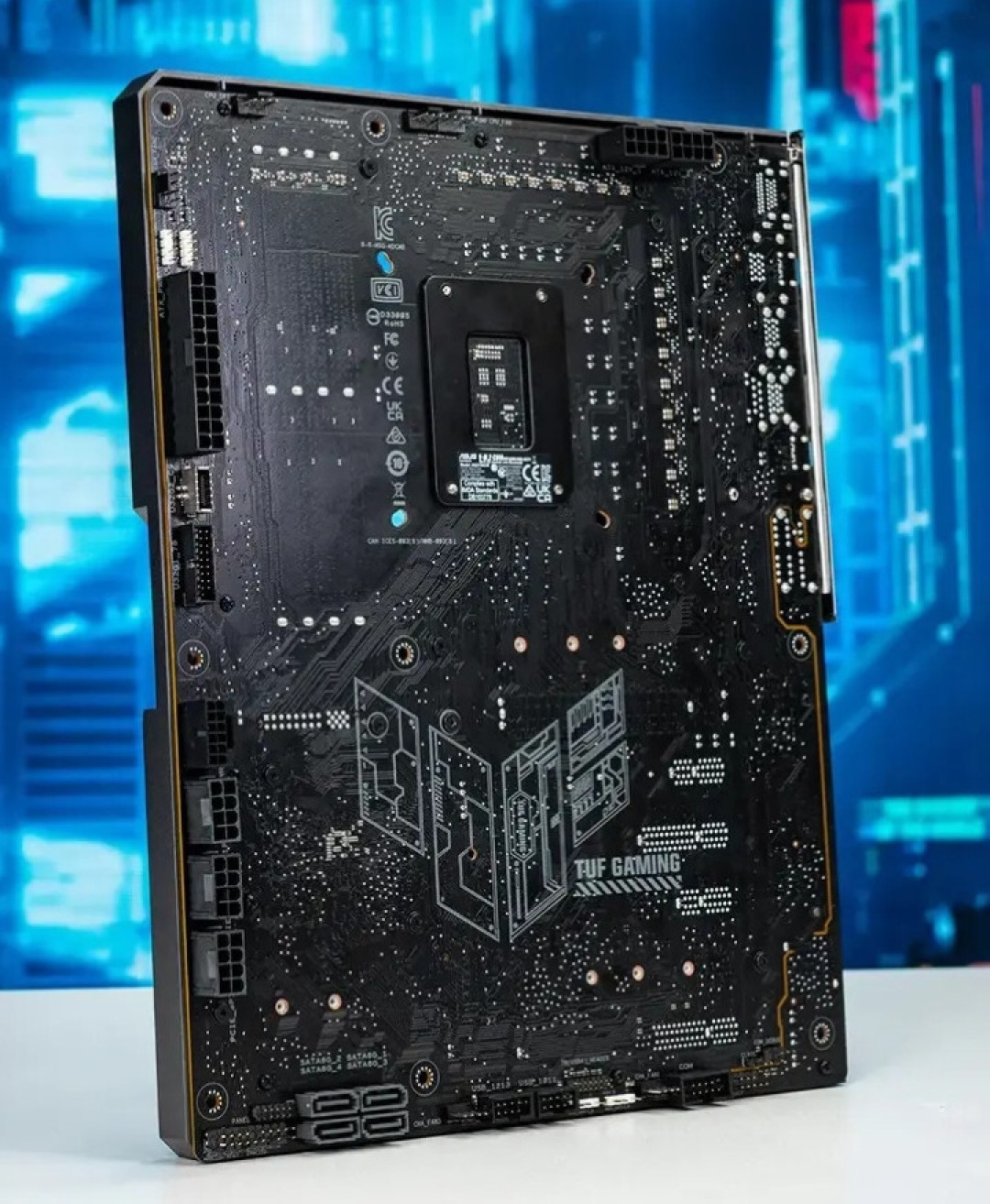

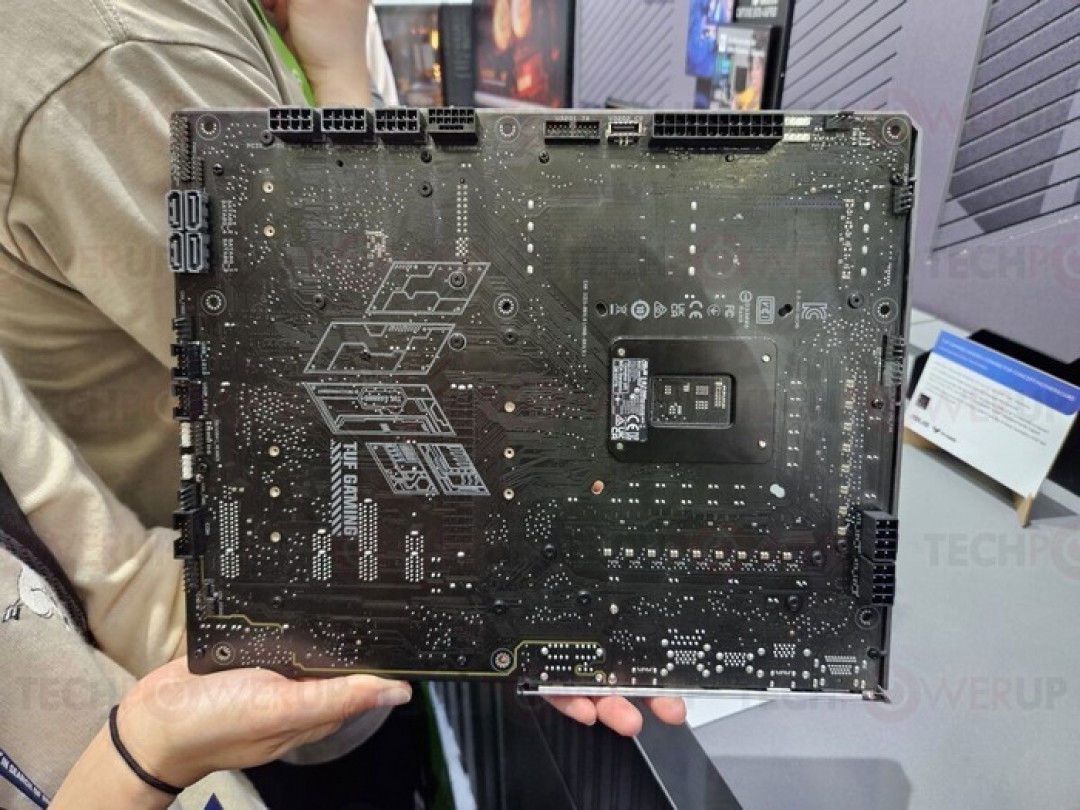

值得一提的是,虽然显卡没有常规外接供电,但这个插槽还是需要独立供电的,只是华硕把显卡供电的接口转移到了主板上,没有了常规走线,而主板其他地方是提供外接显卡供电接口的,放在了主板的背面,采用背插方案,如图:提供新16Pin 供电和三个8Pin供电。



目前还不确定什么时候能发布,有传闻说会在下一代 RTX 50 系列上落地,但目前掌握消息说要等到2025年,可能会提前发?不得而知,希望早点来~
