前言

小机箱不常装,因为装的ATX比较多,但是这次看到分型工艺发布ERA的时候,颠覆了我对分型工艺的理解,多种曲面造型的外观让人眼前一亮,所以就有了这一次的颜值装机。

对于常规机箱厂商来说,免不了都是横平竖直的设计或者加些有棱有角的切割造型,但是era不一样,她的设计没有遵循这一普通概念。她给我的第一印象是青花瓷的造型哈哈,所以第一眼我就觉得最能吸引人的是蓝色,虽然银色耐脏且铝原色,灰色低调,黑色沉稳,金色亮眼,但都不能干扰我对蓝色era的一见钟情。

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

配置清单:

CPU:intel 9700K

主板:华硕ROG STRIX Z390I

内存:芝奇皇家戟 花耀银 16G (8G*2) 3200C16

SSD:影驰HOF 500GB

显卡:nVidia 2080 FE

电源:EVGA  650GM sfx

散热器乔思伯  天使之眼 TW2-240 PRO 一体水冷散热器

配件解析

分型工艺 ERA

这款机箱体积在ITX中体积中等,325*310*166,但是她兼容性比较高,最高295mm显卡、240水冷、ATX电源(使用120一体水冷时)

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

而颜色也是有五种可供选择,其中灰色和银色还有实木顶盖

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

官方图尺寸

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

机箱包装一贯分型工艺黄色,其实外面还有一个黄色瓦楞纸保护

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

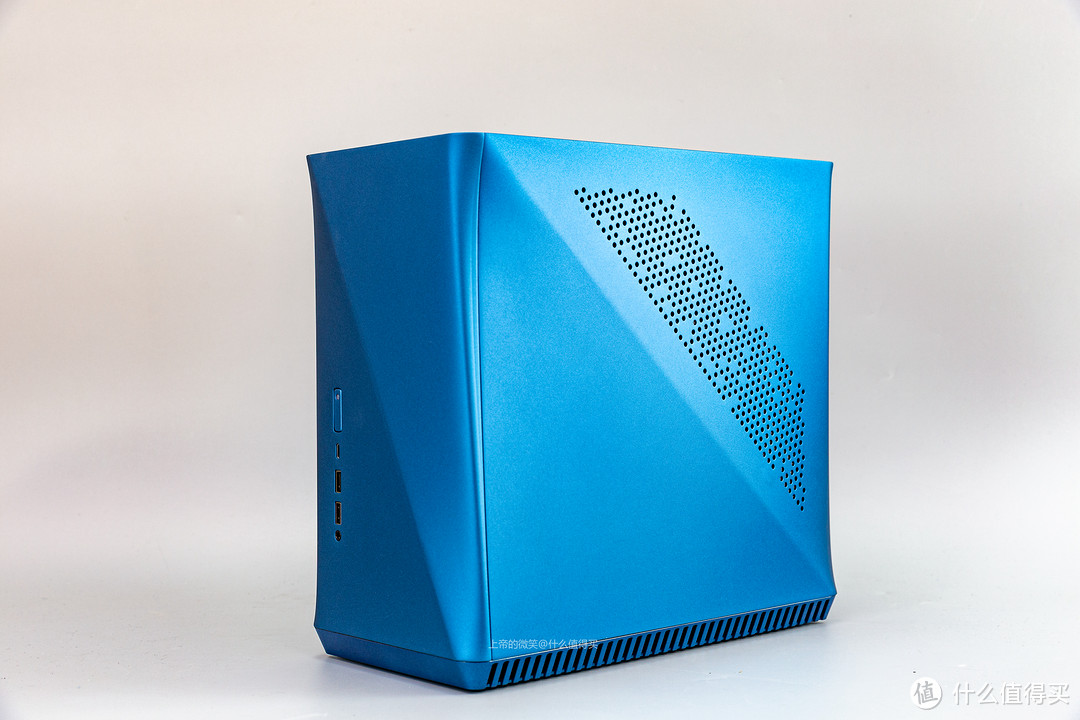

机箱左侧45度,左侧盖散热孔。以下era整机图四个侧面都有一条凸起对角线做造型

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

机箱右侧45度,右侧盖散热孔

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

机箱正面,可以看到整机的斜切弧度造型都是不规则的,制作肯定复杂

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

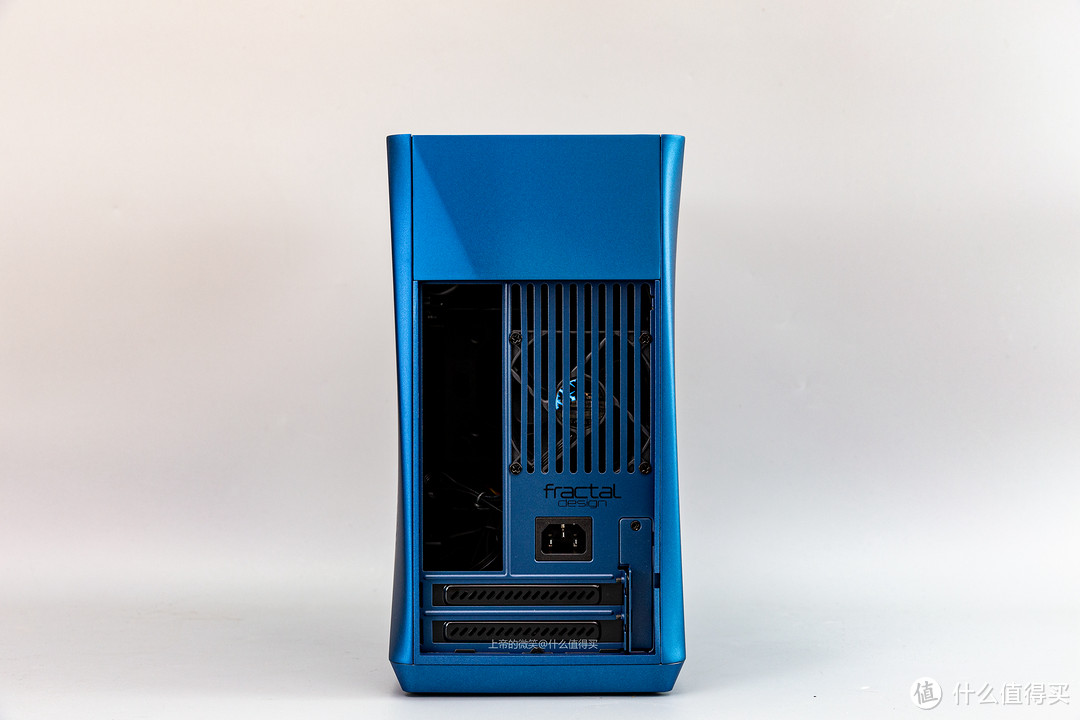

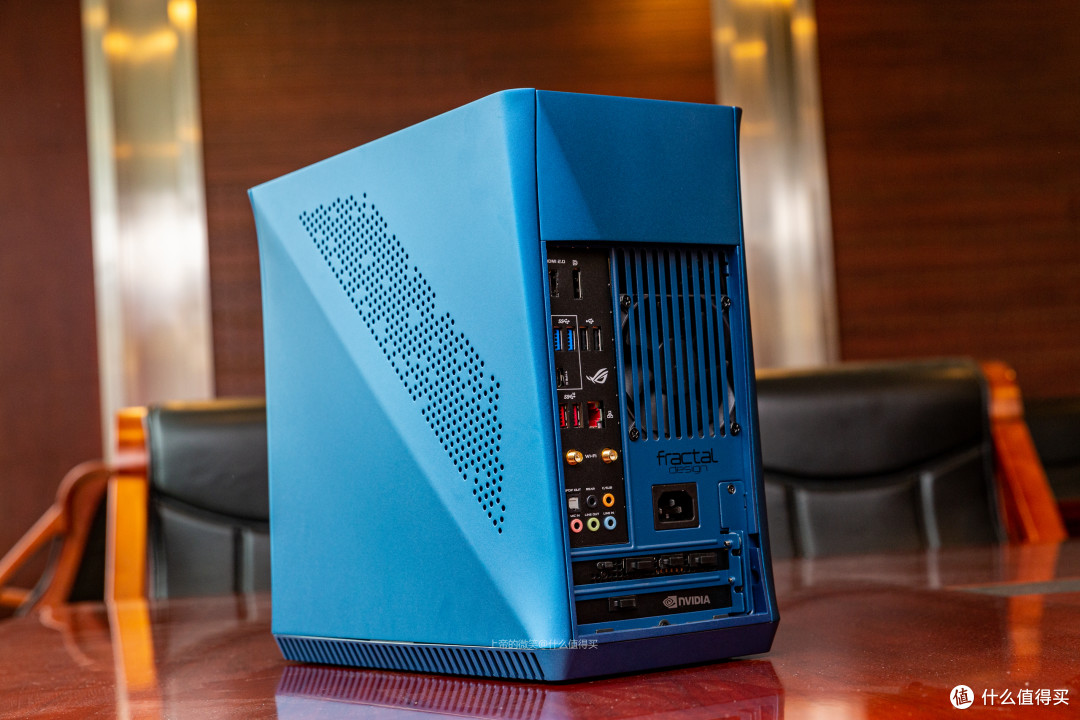

机箱背面,顶部散热器这里设计得像一个帽子?

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

机箱的右侧面

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

机箱的左侧面

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

机箱顶部的散热网盖,是磁吸的,同时上面配套玻璃顶盖(顶部不透气安装使用)和铁网散热顶盖(顶部透气或者安装一体水冷使用),

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

底部的四个脚垫,整个底部是塑料的,同时两边有透气散热进风孔

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

两块顶盖和螺丝包

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

两块顶盖

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

散热网盖上的六个磁吸,顶盖放上去之后也是需要稍微用力才能拿下来的

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

安装铁网顶盖的效果

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

安装玻璃顶盖的效果

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

顶盖背面的六颗磁吸

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

拿下散热网中层之后,这里是240冷排位,也可以安装风扇

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

拆下侧板之后的内部,正面左侧是2.5安装位,右边上面是ATX电源固定支架(使用ATX电源就只能安装120一体水冷了),中间是SFX电源固定支架+3.5固定支架

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

背面的ITX固定是大镂空,不用担心一些主板背面的SSD安装位

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

240冷排位,ATX支架,SFX支架+3.5支架

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

两块侧板

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

机箱底座及侧边

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

机箱图

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

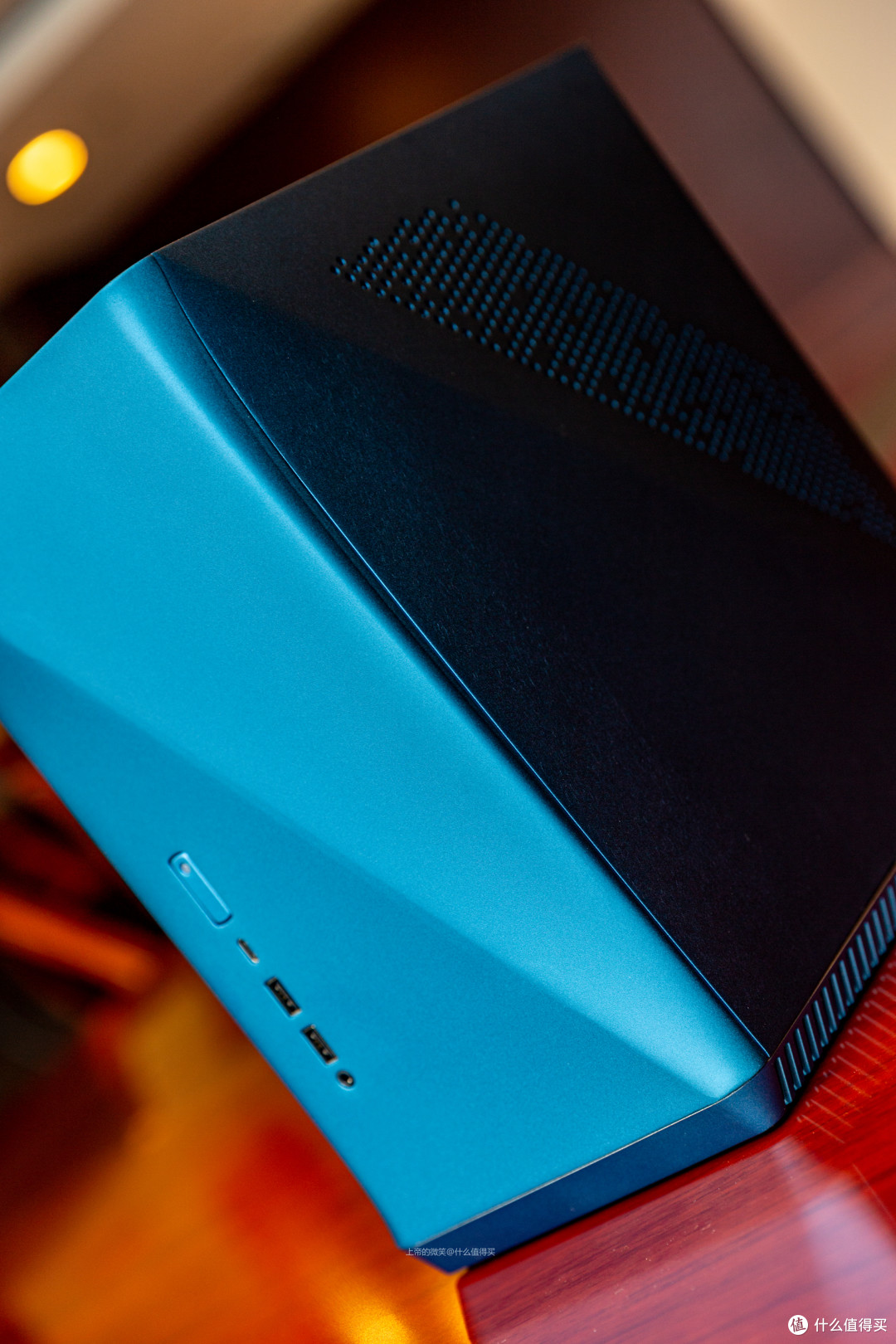

机箱这个角度最漂亮

主板

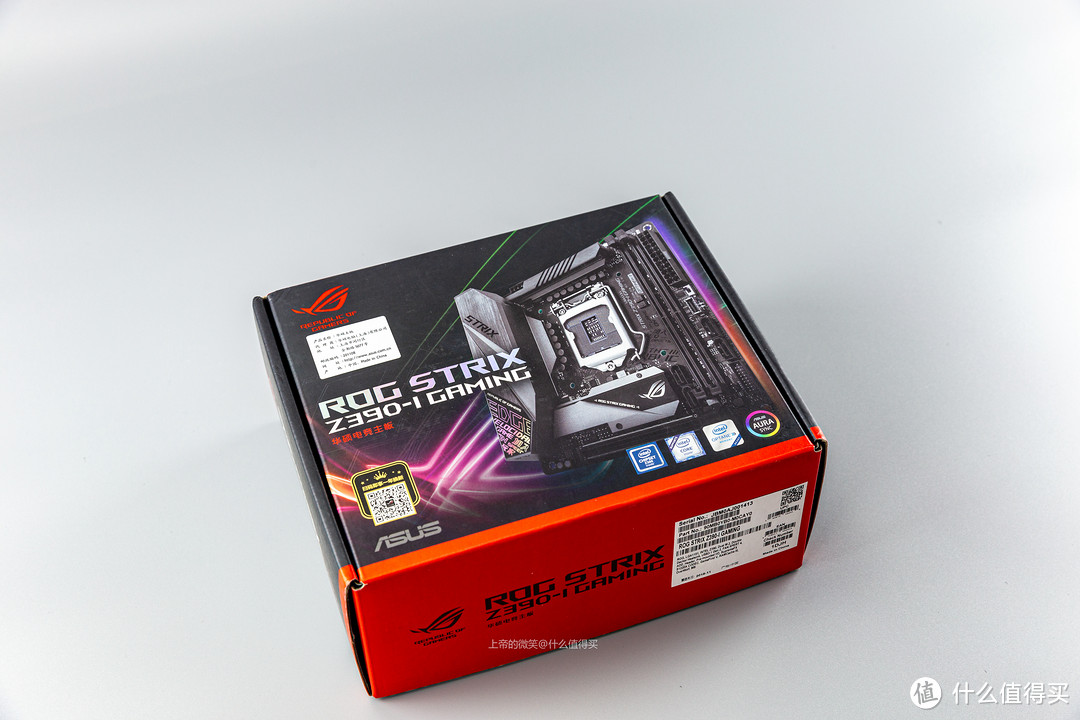

主板选择是ROG STRIX Z390I

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

ITX的选择性也就这么几款

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

主板全貌

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

一体挡板支架是全铝的,顺便给供电散热

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

8P CPU供电和另一侧供电散热,3个风扇口和两种RGB

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

内存位、前置USB、ATX 24pin电源

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

PCI-E 16X显卡位,芯片组和M.2叠叠散热

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

IO面板,显示HDMIDP,USB2.03.0TYPEC,千兆网卡、无线网卡,声卡口,一应俱全,完全够用了。

CPU

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

9700K,ITX还是没有超线程的八核9700K比较好,可惜十代暂时没有不带超线程的。

内存

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

内存是芝奇皇家戟的华耀银

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

银色很透,基本什么都能照出来

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

闪亮闪亮的

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

芝奇标也能看得清楚

显卡

显卡是NV信仰卡 2080FE

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

其实个人更喜欢1080的FE,涡轮才是小机箱的正道

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

不过2080FE真的是分量十足,整张卡上很少塑料件,可能也就SLI口的罩子是塑料

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

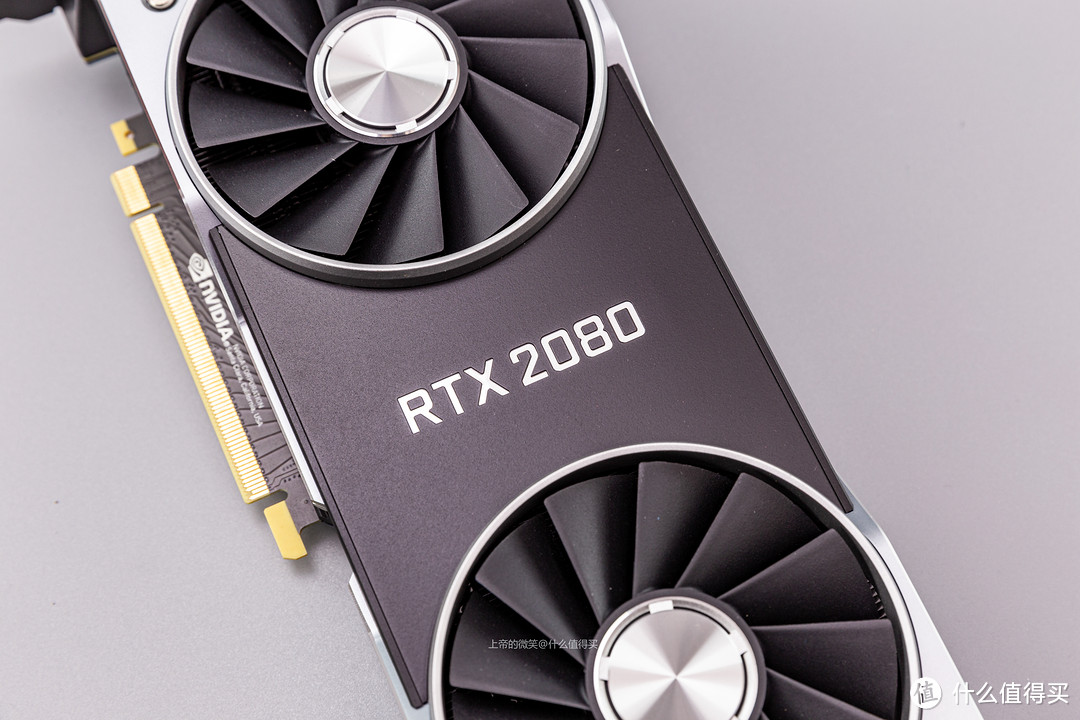

RTX2080

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

RTX2080

SSD

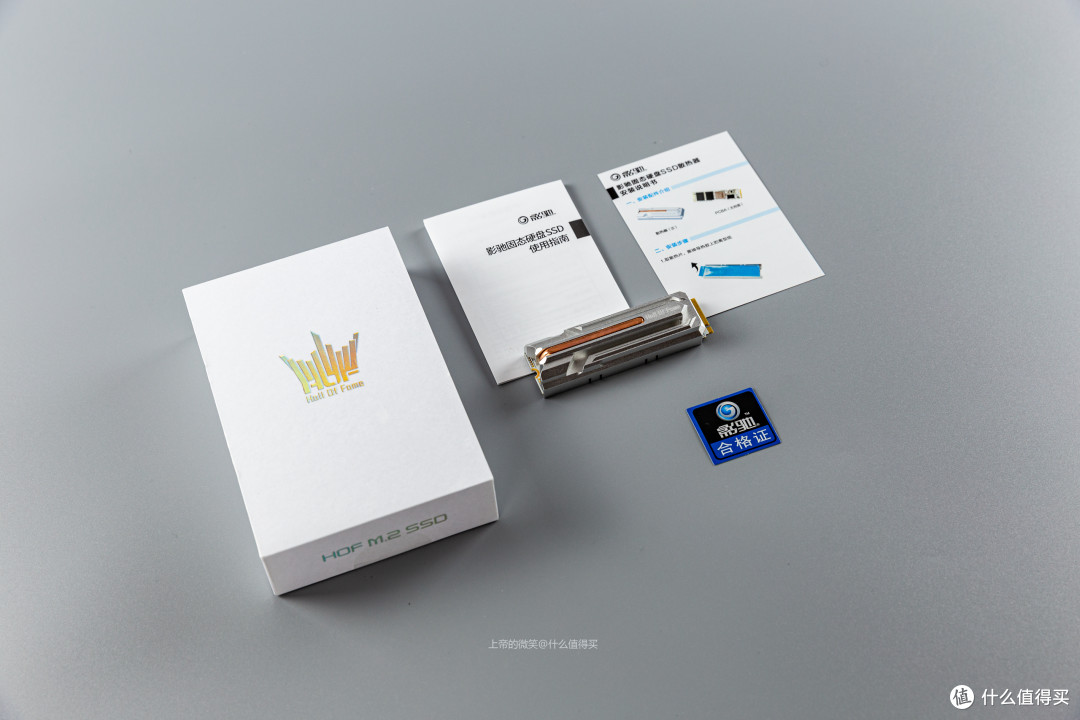

配合2080FE最呼应的是影驰HOF SSD

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

HOF SSD也是纯铝原色

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

中间有一条热管做了180°弯管,更好得将SSD热量导到巨厚型的散热片上来

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

SSD 侧身厚度

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

SSD 的热管

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

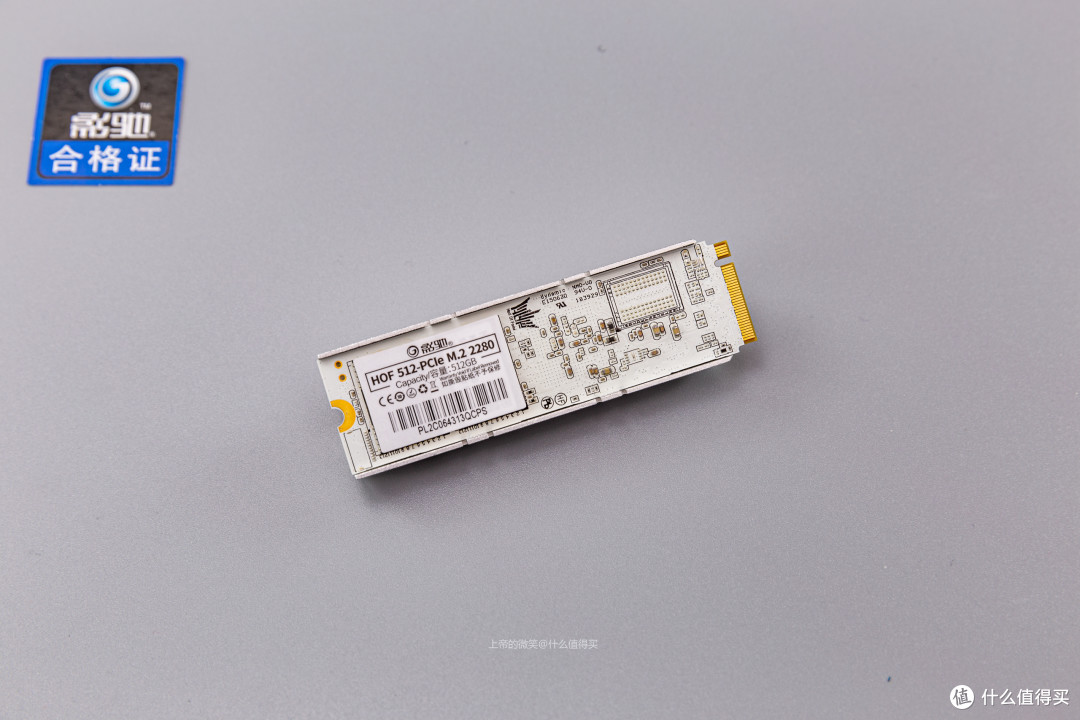

SSD 背面铭牌

电源

小电源SFX标准规格的除了海盗船SF系列,现在还有这款EVGA 650GM

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

650GM的包装很EVGA

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

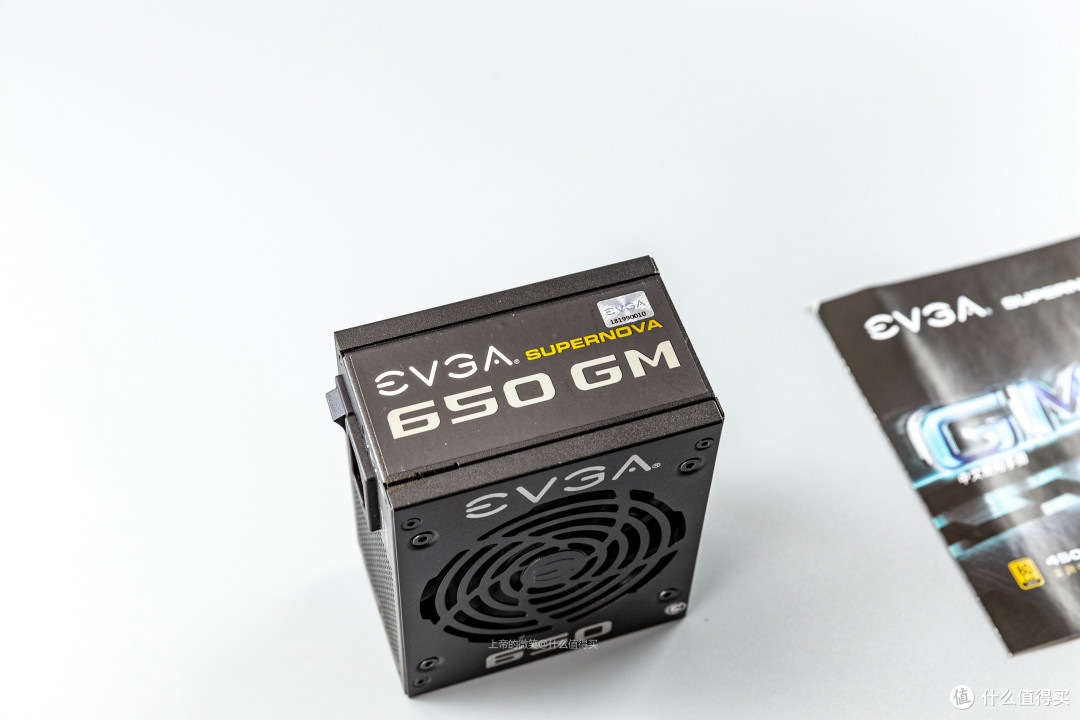

电源的进风口,电源的很多面都有EVGA 650GM标志

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

电源的侧面

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

电源的正面

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

电源的铭牌在侧面

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

出风口,简单的开关

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

模组线接口

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

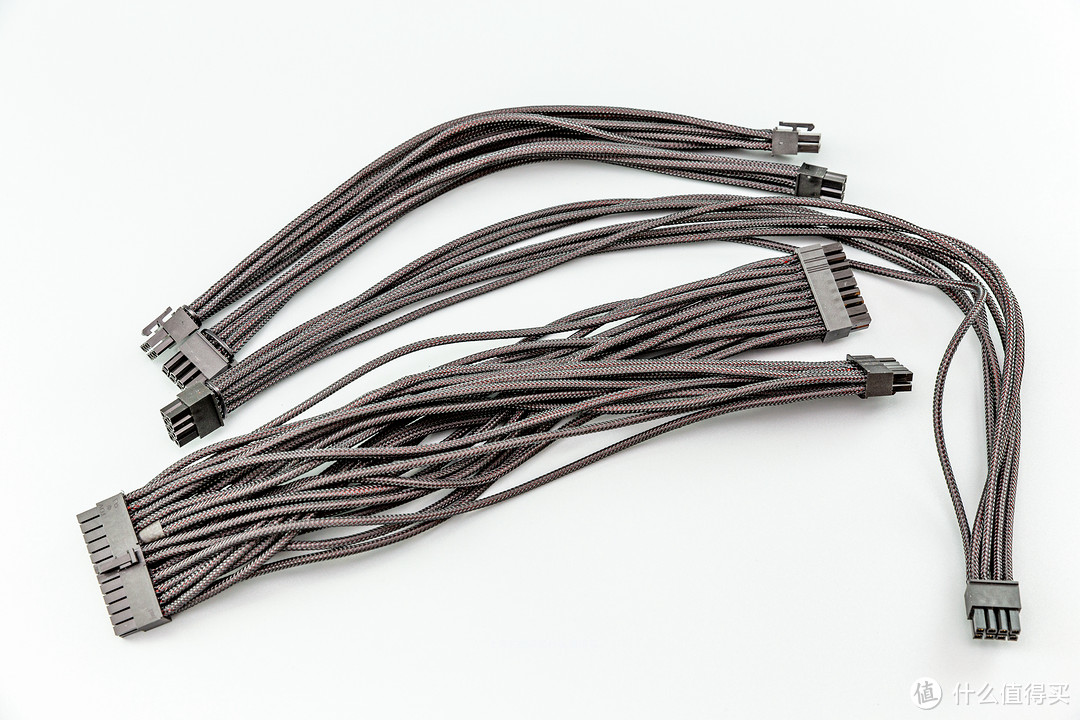

这是我第一次尝试做硅胶包网线,说实话穿线有点累哈哈,特别是双线。

很多网店为了颜值基本都在24P口做了并线,我没有压线机只有把压线钳,担心手艺不好所以牺牲了颜值保留了并线。

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

包网线安装后的效果,还行,下次多换几种包网试试。

AIO散热器

era最高支持薄排240,所以这里使用了乔思伯的天使之眼240 pro

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

型号是TW2-240 PRO

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

风扇的一整圈很透明

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

乔思伯的冷排也是很规整,用过几个冷排,做工还是可以的

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

天使之眼的冷头

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

冷头底座

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

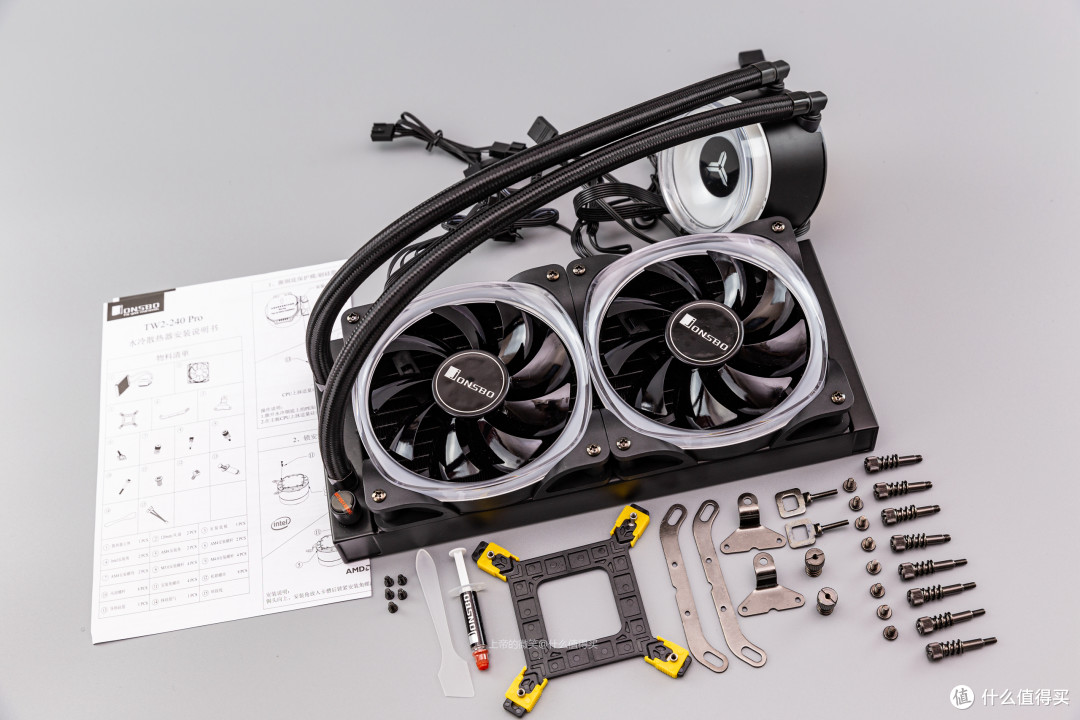

乔思伯天使之眼的全家福

装机内部

ITX机器就不做过程解析了,只要一体水的冷头和管子安放好就行

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

整机正视图

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

整机后面

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

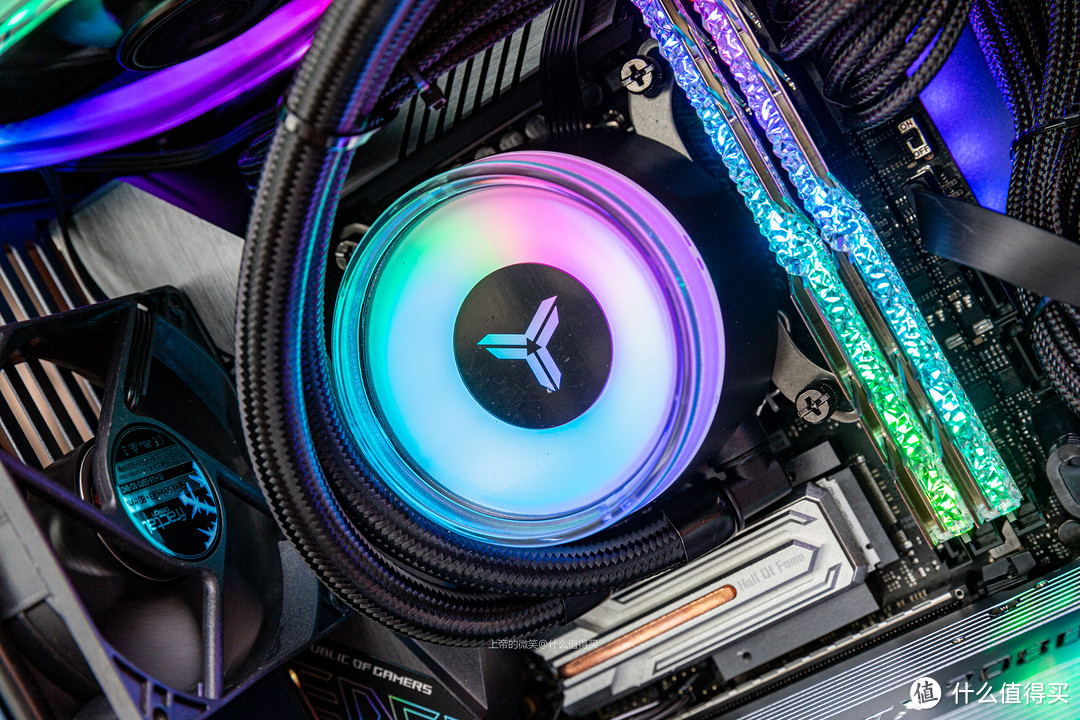

冷头、内存、SSD,这里为了配合冷排的两个120出风,我把机箱自带的8CM改成了进风,不知道有没有改善

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

整机测试图,这个角度真喜欢

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

整机的侧面,切的角度不错,era做得还是挺到位的,也没有什么不对逢的情况,当然不是完全无缝。

软件测试

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

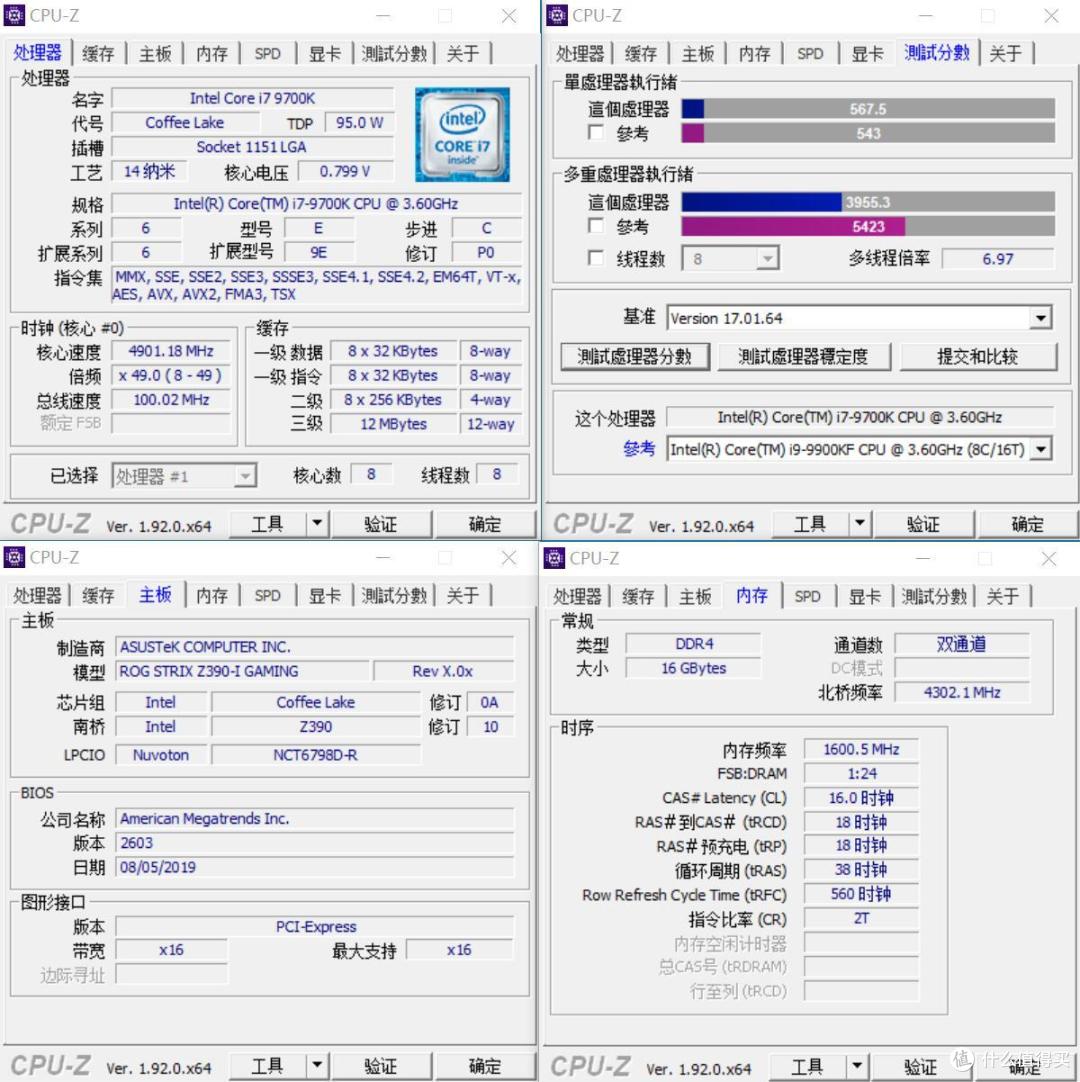

cpu-z测试

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

鲁大师显示

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

AIDA64 内存测试

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

GPU-Z显示

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

CPU CINEBENCH R15 单核208多核1456

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

CPU cinebenchR20 单核502多核3489

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

AS SSD BENCHMARK 测试

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

Crystal DiskMark 7测试

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

鲁大师测试

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

AIDA64单AVX烤鸡,没有超频,最高69度

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

甜甜圈烤鸡,最高82度

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

AIDA64和甜甜圈双烤机,CPU最高69度,显卡最高86度,整机还是显卡温度比单烤机时高了4度

下面是3DMARK分数:

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

Time Spy Extreme

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

Time Spy

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

Port Royal

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

Fire Strike Ultra

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

Fire Strike Extreme

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

蓝色妖姬养成记 之 分型工艺 Era  颜值ITX装机show

此次分型工艺Era的装机就结束了,不知道颜值是否合您口味

全文完
